Огляд блока живлення DeepCool PQ1000M: ми вже зустрічалися

29-12-2021

Багатьом нашим читачам продукція компанії DeepCool знайома з хорошим співвідношенням ціни та можливостей. З таким самим підходом вона прицілилася у верхній ціновий діапазон блоків живлення, представивши лінійку «золотих» пристроїв DeepCool PQ M потужністю 650, 750, 850 та 1000 Вт.

DeepCool PQ1000M

До наших цікавих рук якраз потрапила топова модель DeepCool PQ1000M (DQ1000-F21) з рекомендованою ціною у 5050 грн (близько $185). За електротехнічними показниками, схемотехнікою та внутрішньою начинкою (трохи забігаючи вперед) – це той же Seasonic FOCUS GX-1000 (SSR-1000FX). Щоправда, останній коштує всі $270. Так на чому ж заощадили в DeepCool? Давайте добре пошукаємо!

Специфікація

Модель

DeepCool PQ1000M
(DQ1000-F21)

Тип

ATX12V v2.4/EPS12V

Номінальна потужність, Вт

1000

Потужність по каналу 12В, Вт

996

Потужність ліній +3,3В та +5В, Вт

125

Кількість ліній +12В

1

Максимальний вихідний струм каналу +3,3В, А

25

Максимальний вихідний струм каналу +5В, А

25

Максимальний вихідний струм каналу +12В, А

83

Максимальний вихідний струм каналу -12В, А

0,3

Максимальний вихідний струм каналу +5Vsb (чергова лінія живлення), А

3

Вхідна напруга, В

100 − 240

Частота, Гц

50 − 60

Вхідний струм, А

6,5 – 13

ККД, %

≤92%

Сертифіковано 80 PLUS

Gold

Метод компенсації коефіцієнта потужності

Активний

Коефіцієнт потужності (PF), %

99

Час утримання (при 80% навантаженні), мc

≥16

Сигнал Power Good, мс

100 – 500

PCIe-роз'ємів

3 (6+2-контактні)

Модульний

Так

Розміри вентилятора, мм

120 х 120 х 25

Тип підшипника вентилятора

FDB

Захисти

OPP, OVP, OCP, OTP, SCP

Розміри джерела, мм

140х150х86

Гарантія, років

10

Час напрацювання на відмову БЖ (MTBF), годин

100 000

Сайт виробника

DeepCool

DeepCool PQ1000M

Упаковка та комплект постачання

DeepCool PQ1000M DeepCool PQ1000M

Підхід компанії DeepCool до створення універсального пакування нам подобається. Джерело та його комплектація поміщені у скромну двокольорову коробку. Зверху вона прикрашена кольоровою вставкою з інформацією про конкретну модель. Корисних відомостей, до речі, вистачає, але знання англійської – must have.

DeepCool PQ1000M

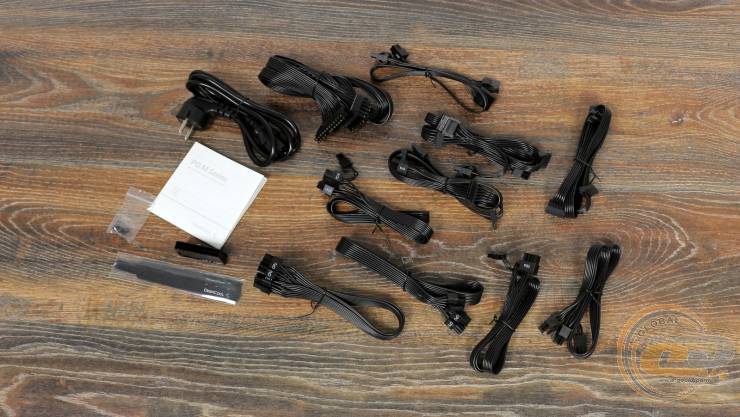

Комплектація джерела багата і цілком відповідає його статусу. До неї увійшли:

  • кабелі, що відстібаються;
  • мережевий шнур живлення;
  • кріпильні гвинти;
  • набір багаторазових стяжок;
  • паперова документація;
  • адаптер для запуску БЖ без підключення до комп'ютера.

Зовнішній вигляд

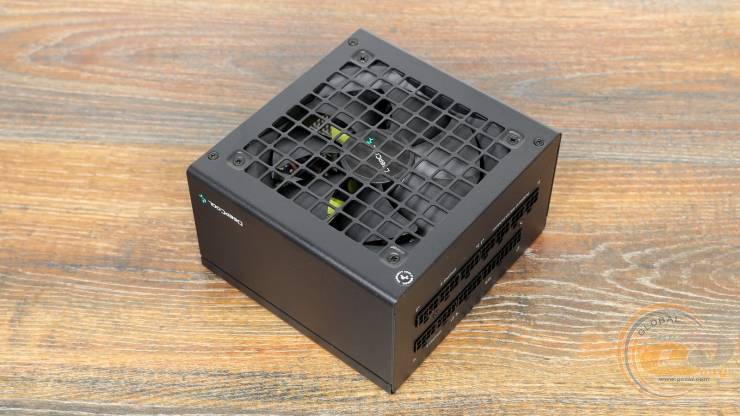

Компанії Seasonic вдалося зробити таку потужну схемотехніку досить компактною, що дозволило помістити її до корпуса розмірами 140х150х86 мм. У DeepCool вирішили залишити цю перевагу, а ось над зовнішністю ще попрацювали.

DeepCool PQ1000M

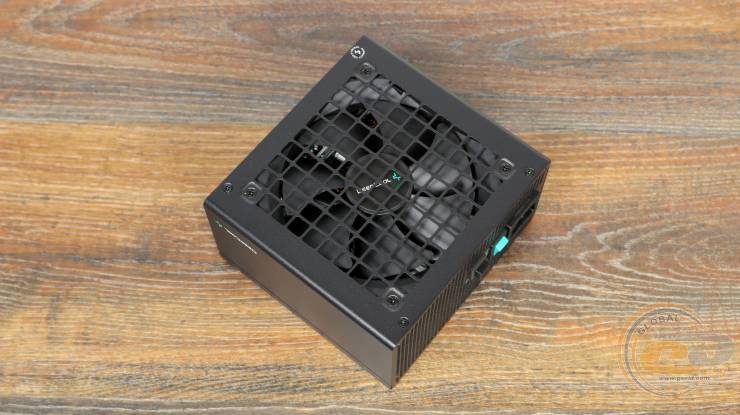

Так, місце решітки типу гриль зайняла перфорація у вигляді квадратів. Разом із заокругленими гранями вийшов дуже неординарний дизайн.

Чотири гвинти тут відповідають за кріплення вентилятора, а ще стільки ж – за доступ до джерела. Один з останніх дбайливо прикритий гарантійною наклейкою терміном дії цілих 10 років – за цей час власники, напевно, встигнуть змінити не одну систему.

DeepCool PQ1000M

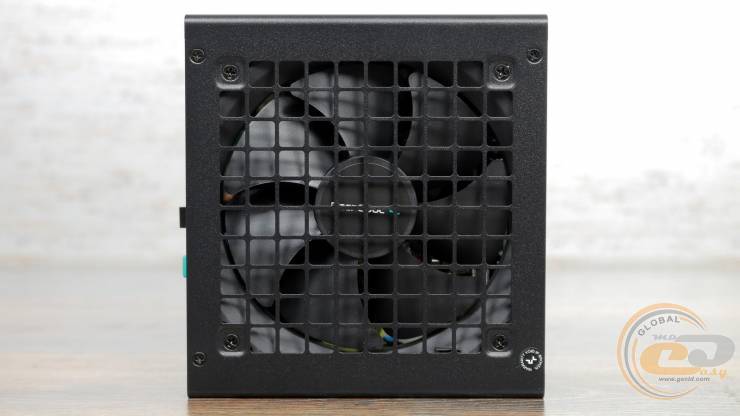

Компактному джерелу – компактний вентилятор. Тут використовується 120 мм вентилятор, утім, як і у всіх інших пристроях виробника. Відомий логотип також на місці.

DeepCool PQ1000M

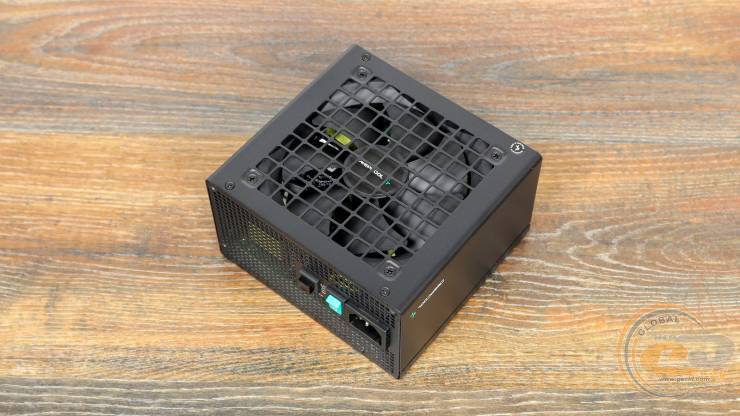

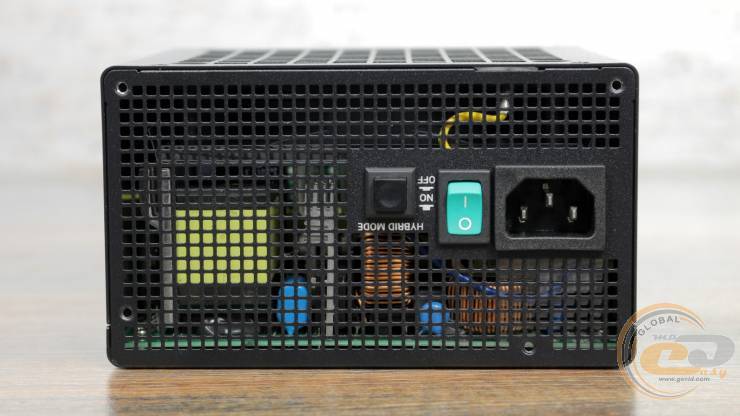

Та й тильна панель видає пристрій від DeepCool - уся справа в бірюзовій кнопці живлення. Поруч є звичний вхідний роз'єм та перемикач гібридного режиму роботи вентилятора. До речі, остання опція вперше з'явилася у модельній низці виробника.

Вирізи менші також мають форму квадратів - відповідно великої перфорації. Навряд чи це сильно вплине на нагрівання компонентів, ну і на смак і колір…

DeepCool PQ1000M

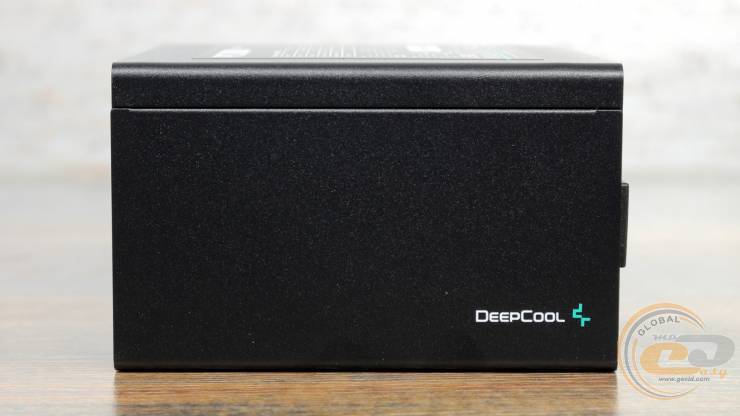

Боковини за традицією дуже скромні – вказівка ​​виробника та логотип, тільки й усього.

DeepCool PQ1000M

Головна наклейка нагадує про використання однієї 12-вольтної лінії потужністю 99,6% від номіналу – відмінний показник, враховуючи її затребуваність. А ось на молодші канали +3,3В та +5В виділено 125 Вт (по 25 А). Щоправда, це привілей топової кіловатної варіації – у менш потужних версій цих цілей передбачено 100 Вт.

DeepCool PQ1000M

Усі кабелі у DeepCool PQ1000M повністю модульні. Це зручні гнучкі шлейфи однакового калібру 18 AWG. Такого показника достатньо для самих навантажених ліній та із запасом вистачить для живлення периферії.

Основні конектори живлення (20+4-контактний ATX та пара 4+4-контактних ATX12V) забезпечують підтримку комп'ютерів з одним або двома CPU. Периферійні конектори дозволять приєднати до десяти пристроїв SATA і п'ять PATA. Тут все аналогічно до 850-ватної моделі.

Для живлення графічної підсистеми передбачено три 6+2-контактні PCIe на трьох дротах. Нещодавно ми скаржилися, що такої їх кількості мало для 800-ватного DeepCool PM800D, але ми тим більше не очікували побачити таку каверзу в кіловатнику. Звичайно, можна придбати конектори з подвійними 6+2-контактними PCIe або перехідники. Але було б добре, якби виробник подбав про це спочатку. Нехай це і було б дорожчим на кілька «зелених». Можливо, перед нами є наслідок уніфікації комплектації, адже всі пристрої потужністю від 650 до 850 Вт мають аналогічну кількість PCIe-конекторів.

Повна конфігурація системи кабелів виглядає так:

Типи роз'ємів

Кількість

Довжина дротів до роз'єму (роз'ємів), см

Калібр застосовуваних дротів

20+4-контактний ATX

1

60

18 AWG

4+4-контактний ATX12V

2

65

18 AWG

6+2-контактний PCIe

3

75

18 AWG

чотири SATA

2

40-60-70-90

18 AWG

два SATA та два PATA (Molex)

1

45-60-75-85

18 AWG

три PATA (Molex)

1

45-55-70

18 AWG

DeepCool PQ1000M

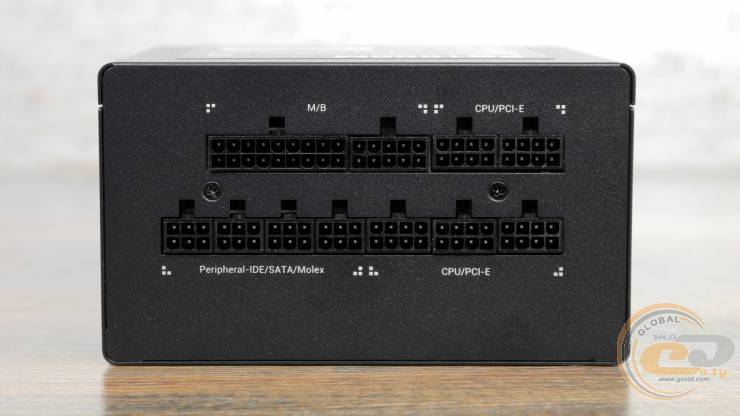

З підключенням кабелів упорається навіть новачок завдяки підписам біля роз'ємів. Тим більше, що форма отворів не дозволить помилитися.

Внутрішня будова

DeepCool PQ1000M

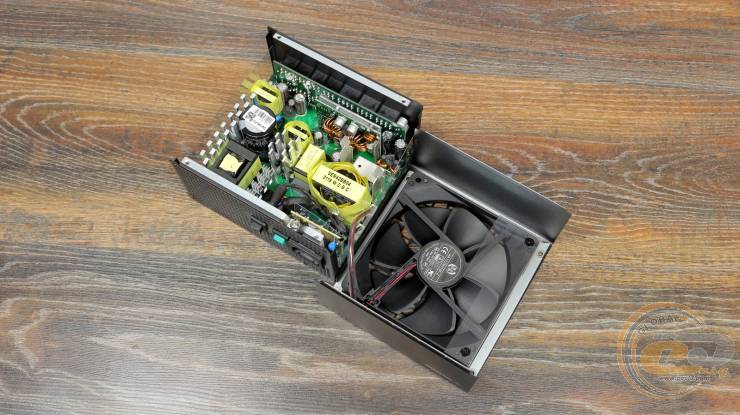

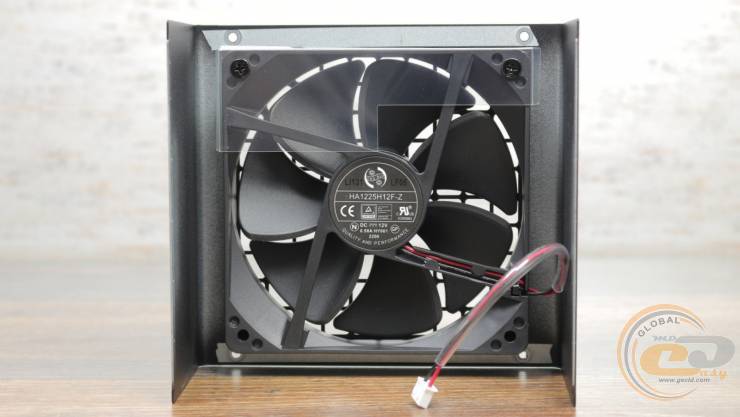

Тепер час заглянути до середини новинки. Вентилятор HONG HUA HA1225H12F-Z діаметром 120 мм нам уже добре знайомий за тією ж лінійкою пристроїв Seasonic FOCUS. Він споживає 6,96 Вт (12 при 0,58 А), підключаючись через звичний знімний двоконтактний конектор. Максимальна частота обертання пропелера дорівнює 2200 об/хв. Усередині знаходиться надійний гідродинамічний підшипник, що допоможе «карлсону» пропрацювати 10 років без заміни та обслуговування.

DeepCool PQ1000M

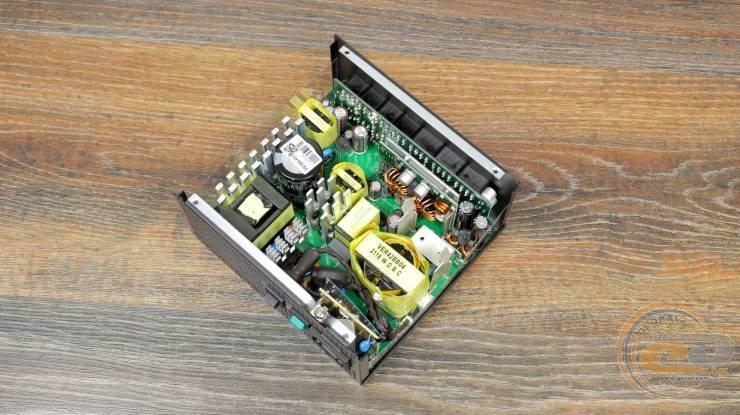

Чотири гребінці в первинному ланцюзі та алюмінієві пластини повністю аналогічні таким у Seasonic Focus. При ввімкненому гібридному режимі роботи СО саме вони беруть на себе охолодження компонентів при невисоких навантаженнях (до 300 Вт). Щоправда, у такому разі і джерело бажано розміщувати вентилятором вгору, щоб нагріте повітря виводилося природним шляхом.

DeepCool PQ1000M DeepCool PQ1000M

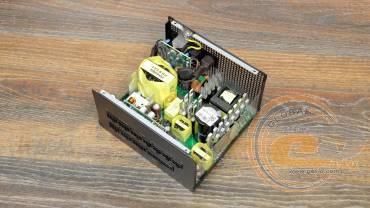

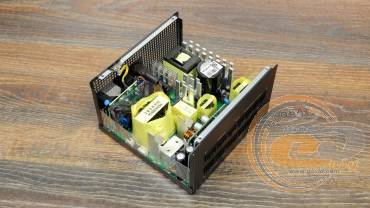

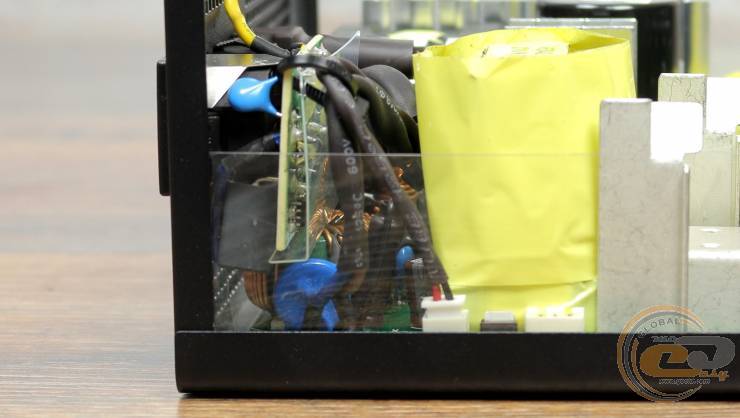

Тепер до деталей. У вхідного роз'єму є невелика друкована плата з частиною компонентів EMI-фільтра, решта розмістилися на основний PCB.

DeepCool PQ1000M

Загалом у його складі є все необхідне: пара X- і чотири Y-конденсатори, два дроселі, варистор та плавкий запобіжник.

DeepCool PQ1000M

На радіаторі по сусідству зафіксовано пару діодних збірок. А біля них помітний великий дросель вузла APFC у пластиковому корпусі.
