Огляд блока живлення DeepCool PM800D: «золотий» новачок

20-10-2021

Продукція компанії DeepCool вже який рік завойовує симпатії покупців завдяки хорошому співвідношенню ціни та можливостей. Це ж стосується і блоків живлення, представлених на нашому ринку. До того ж вони тепер супроводжуються як мінімум 5-річною гарантією.

DeepCool PM800D

Крім вже звичних бюджетних моделей лінійок DeepCool DA і DN, а також «золотих» серій DQ і DQv2, у вересні 2021 асортимент виробника розширився пристроями з абревіатурою «PM». І ось через кілька тижнів у нас на тестуванні опинилася одна з найпотужніших їх версій - DeepCool PM800D (R-PM800D-FA0B-EU) на 800 Вт. Також на ринку будуть доступні модифікації потужністю 500, 550, 600, 650, 700, 750 і 850 Вт, так що вибрати буде з чого. Давайте подивимося на черговий потенційний бестселер компанії.

Специфікація

Модель

DeepCool PM800D
(R-PM800D-FA0B-EU)

Тип

ATX12V 2.4

Максимальна потужність, Вт

800

Потужність по каналу +12В, Вт

798

Потужність ліній +3,3В та +5В, Вт

110

Кількість ліній +12В

1

Максимальний вихідний струм каналу +3,3В, А

20

Максимальний вихідний струм каналу +5В, А

20

Максимальний вихідний струм каналу +12В, А

66,5

Максимальний вихідний струм каналу -12В, А

0,3

Максимальний вихідний струм каналу +5Vsb (чергова лінія живлення), А

3,0

Вхідна напруга, В

100 − 240

Вхідний струм, А

10

ККД, %

≤92

Сертифікований 80PLUS

Gold

Метод компенсації коефіцієнта потужності

Активний

Коефіцієнт потужності (PF),%

≤97

PCIe-роз'ємів

3 (6+2-контактні)

Модульний

Немає

Розміри вентилятора, мм

120 х 120 х 25

Тип підшипника вентилятора

Hypro Bearing

Захисти

OPP, OVP, OCP, OTP, SCP

Розміри (Д х Ш х В), мм

140 х 150 х 86

Час напрацювання на відмову, годин

100 000

Гарантія, років

5

Сайт виробника

DeepCool

DeepCool PM800D

Упаковка і комплект постачання

Компанія DeepCool креативно підійшла до створення упаковки. Інформація на білій частині стосується саме моделі, яка знаходиться всередині, тобто про уніфікацію мова не йде. Правда, усі відомості представлені тут англійською. Є електротехнічна інформація, згадка про застосовуваня конектора, ККД рівня 80 PLUS Gold і налаштування роботи вентилятора.

А ось під нею ховається звичайна коробка з простого картону, вже майже без розпізнавальних знаків.

DeepCool PM800D

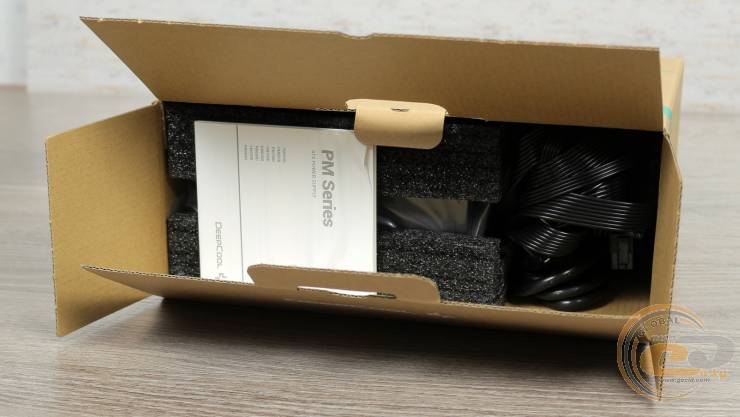

Усередині блок живлення DeepCool PM800D з усіх боків надійно захищений за допомогою пом'якшуючих вставок.

DeepCool PM800D

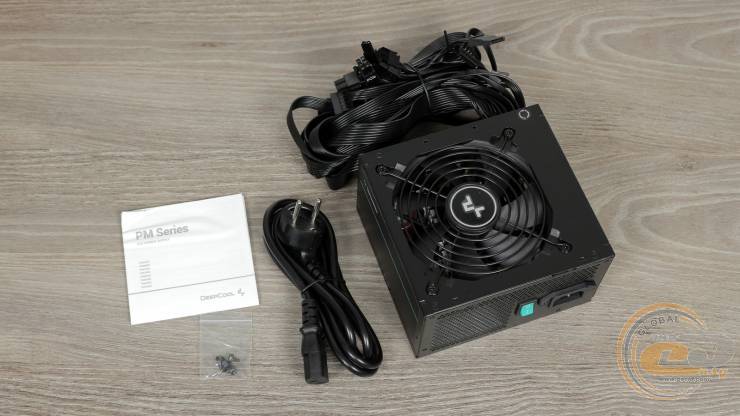

Разом з ним ми виявили мережевий шнур живлення, кріпильні гвинти і паперову документацію. Тобто все дійсно необхідне на місці.

Зовнішній вигляд

DeepCool PM800D

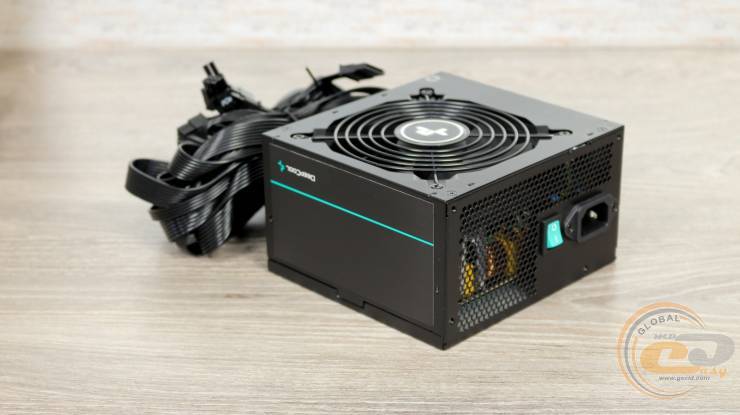

Перед нами звичайний чорний матовий корпус у самому що не є компактному ATX-форматі 140х150х86 мм. Настільки компактні габарити забезпечать максимальну сумісність DeepCool PM800D з іншими комплектуючими всередині невеликих системників.

DeepCool PM800D

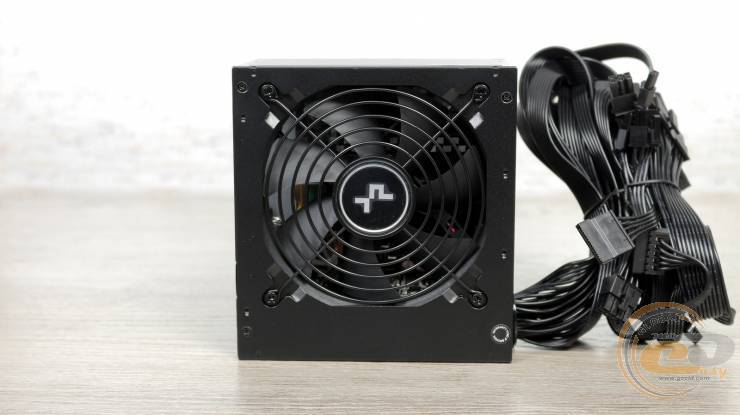

Решітка типу гриль прикрашена стилізованим логотипом, так що визначити виробника буде нескладно. А на одному з гвинтів притулилася скромна наклейка, яка зберігає гарантію терміном 5 років.

DeepCool PM800D

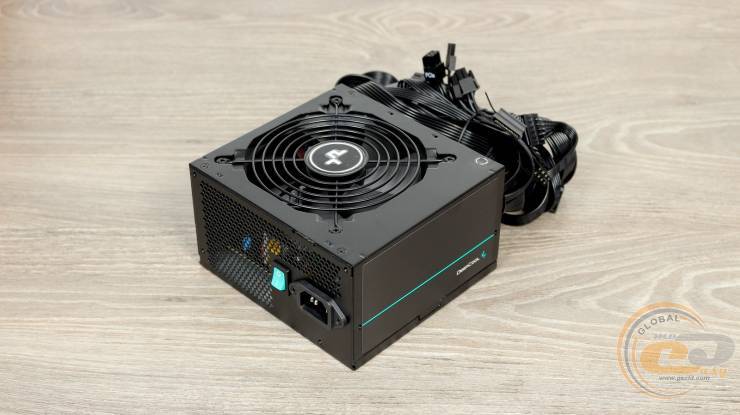

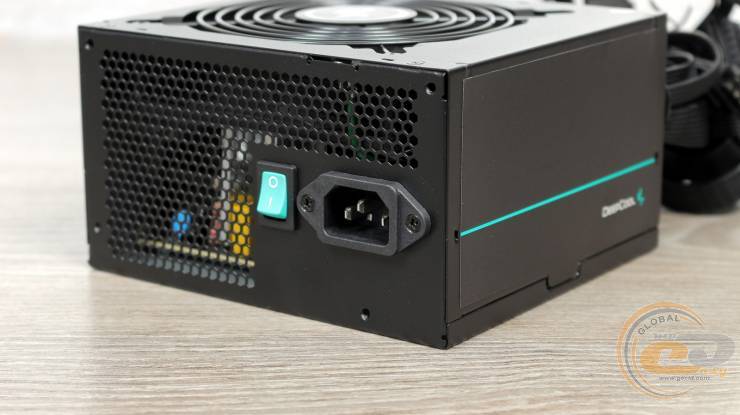

Ще однією характерною відмінністю «золотих» рішень DeepCool є бірюзові тони. У нашому разі це дизайнерські елементи на бокових наклейках і колір кнопки ввімкнення на тильній панелі. Остання є сусідами з уже звичним роз'ємом живлення і отворами-сотами.

DeepCool PM800D

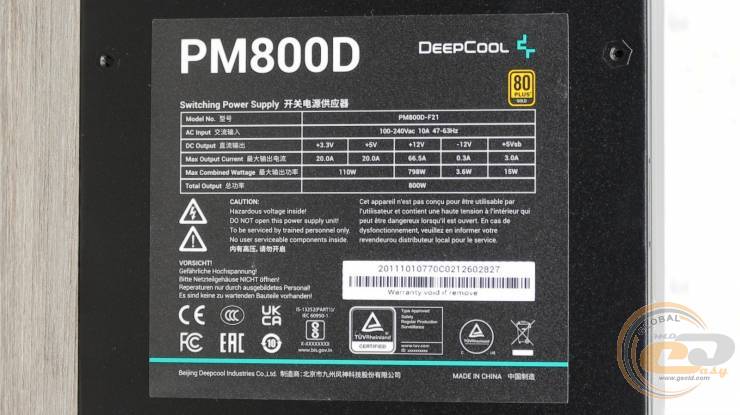

Найбільша панель повідомляє про використання єдиної лінії +12В, яка здатна видати 798 Вт із загальних 800 Вт. 110 Вт має вистачити для більш дрібних каналів +3,3В і +5В, що характерно для моделей потужністю 700-850 Вт. А ось у молодших версій (500-650 Вт) для цієї мети виділено 100 Вт, хоча максимальний струм за даними каналів залишився аналогічний (20 А).

DeepCool PM800D

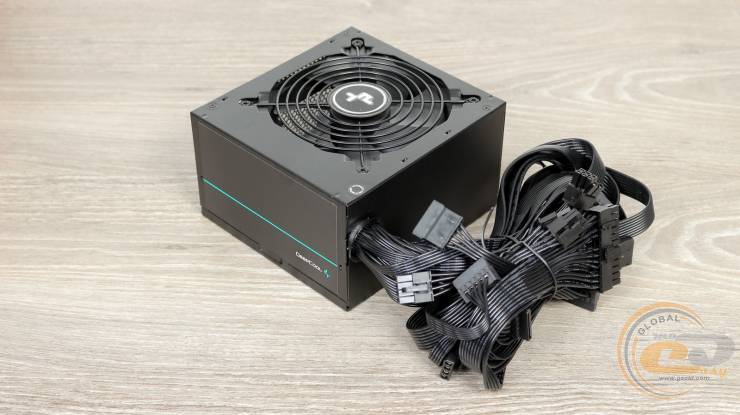

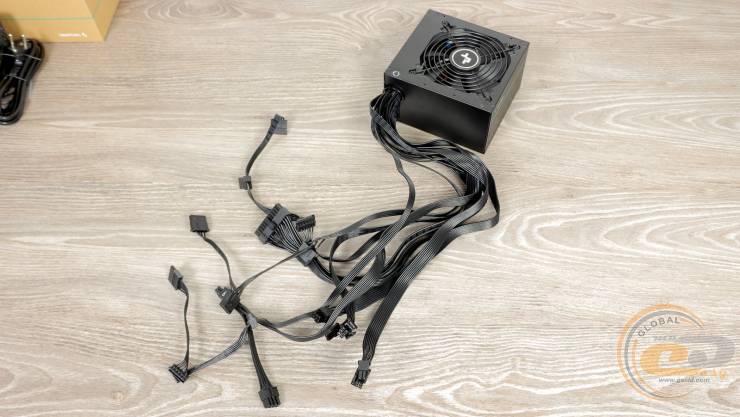

Заради деякого здешевлення пристрою всі кабелі виведені безпосередньо з корпуса. Вони виконані у вигляді в міру довгих шлейфів, що має підвищити зручність їх укладання та підключення.

Самі навантажені лінії живлення процесора, відеокарти і материнської плати (ATX12V, PCIe і ATX) обзавелися звичними кабелями калібру 18 AWG (1,024 мм в діаметрі з площею перетину 0,823 мм2). Решта ж мають більш тонкий калібр 20 AWG (0,812 мм в діаметрі з площею перетину 0,518 мм2).

Повна конфігурація системи кабелів виглядає так:

Типи роз'ємів

Кількість

Довжина проводів до роз'єму (роз'ємів), см

Калібр

20+4-контактний ATX

1

55

18 AWG

8-контактний ATX12V и 4+4-контактний ATX12V

1

60-74

18 AWG

6+2-контактний PCIe

3

54

18 AWG

три SATA

2

45-60-70

20 AWG

три PATA

1

45-57-70

20 AWG

DeepCool PM800D

Основні конектори живлення DeepCool PM800D представлені 20+4-контактним ATX і парою 8-контактних ATX12V (один з яких розбірний). Для периферії в цілому маємо шість SATA і три PATA на трьох окремих дротаах.

Також є три роз'єми PCIe в 6+2-контактному виконанні для підключення відеокарт, що нас трохи засмутило. У складі 800-ватника хотілося б бачити мінімум чотири таких конектори. Адже для підключення пари потужних відеокарт доведеться докуповувати перехідник з двох PATA. На жаль, аналогічна ситуація спостерігається і з моделями потужністю 750 і 850 Вт.

Внутрішня будова

З зовнішністю начебто вже все зрозуміло, а ось всередині нас чекає ще багато цікавого.

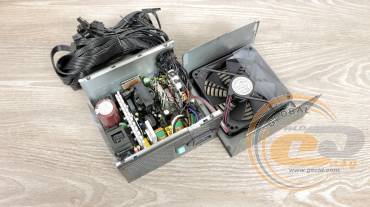

DeepCool PM800D

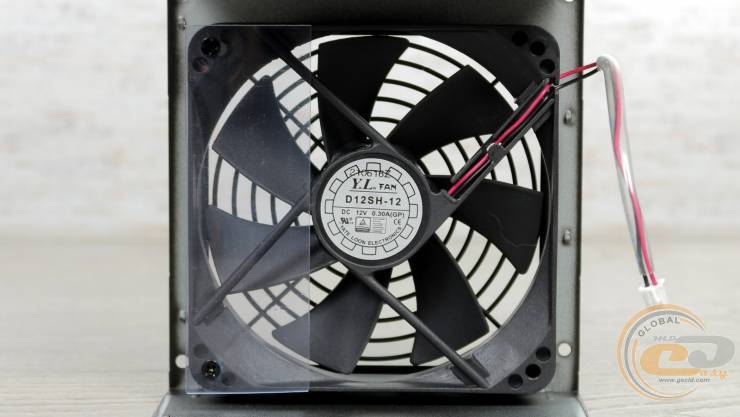

У першу чергу це вентилятор YATE LOON D12SH-12 діаметром 120 мм. Її ми вже зустрічали всередині порівняно недорогих блоків живлення. Буква «S» в назві вказує на застосування всередині бюджетної втулки. Компанія DeepCool позначає тип підшипника як Hypro Bearing, що, вірогідніше, вказує на деяке поліпшення його конструкції.

Енергоспоживання вентилятора становить скромні 3,6 Вт (12 В при 0,3 А), а підключається він через звичний знімний 2-контактний роз'єм.

DeepCool PM800D DeepCool PM800D

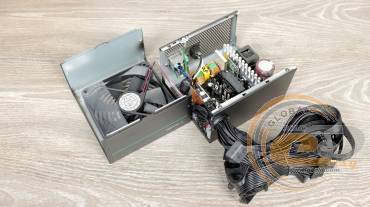

Для пасивного відведення тепла від компонентів DeepCool PM800D використовуються два радіатори в первинному ланцюзі і жменька охолоджувачів у вторинному.

DeepCool PM800D

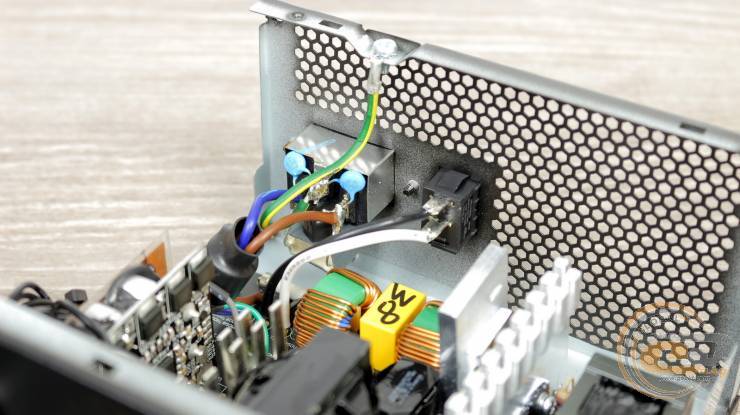

Вхідний електромагнітний фільтр порадував наявністю трьох X- і чотирьох Y-конденсаторів, двох дроселів, варистора і запобіжником. Усе необхідне на місці, ось і добре!

DeepCool PM800D

Далі нас зустрічає перший радіатор у вигляді простою алюмінієвої пластини, без гребінців і прорізів. Що ж, для відводу тепла від діодної збірки такої конструкції цілком достатньо.

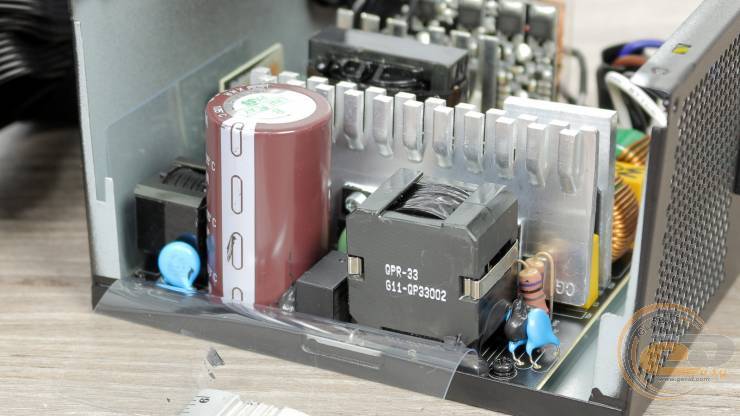

А ось охолоджувач побільше прихистив на собі чотири ключі первинного ланцюга і силові елементи модуля APFC (два транзистори і діод Шотткі). Останні працюють під управлінням контролера Champion CM6500UNX, розміщеного на окремій дочірній платі зі зворотного боку радіатора.

Також поруч розпаяний дросель вузла активного коректора потужності і електромагнітне реле з термістором для обмеження пускових струмів.
