Огляд блока живлення Deepcool GamerStorm DQ850-M: для цінителів якості та тиші

Цього разу до нас потрапив пристрій, про який багато ми могли б розповісти авансом, оскільки рік тому познайомилися з 750-ватником Deepcool DQ750-M із даної серії. Це також «золоте» джерело, тільки в білому корпусі.

Deepcool DQ850-M

У плані кольору Deepcool DQ850-M потужністю 850 Вт вийшов більш звичним, але ось в іншому генетична близькість дає про себе знати. І в даному разі це можна записати до переваг. Але попрацювати виробнику все ж є над чим - про це та багато іншого розповімо далі.

Специфікація

Модель

Deepcool GamerStorm DQ850-M

(DP-GD-DQ850M)

Тип

ATX12V v2.31 / EPS 2.92

Максимальна потужність, Вт

850

Потужність по каналу +12В, Вт

850

Потужність ліній +3,3В и +5В, Вт

120

Кількість ліній +12В

4

Максимальний вихідний струм каналу +3,3В, А

22

Максимальний вихідний струм каналу +5В, А

22

Максимальний вихідний струм каналу +12В1, А

25

Максимальний вихідний струм каналу +12В2, А

25

Максимальний вихідний струм каналу +12В3, А

40

Максимальний вихідний струм каналу +12В4, А

40

Максимальний вихідний струм каналу -12В, А

0,3

Максимальний вихідний струм каналу +5Vsb (чергова лінія живлення), А

2,5

Вхідна напруга, В

100 – 240

Частота, Гц

47 – 63

Вхідний струм, А

12

ККД, %

До 87 – 90

Сертифікований 80PLUS

Gold

Метод компенсації коефіцієнта потужності

Активний

Коефіцієнт потужності (PF), %

>90

Час утримання (при 80% навантаженні), мс

>16

Сигнал Power Good, мс

100 – 500

PCIe-роз'ємів

4 (6+2-контактні)

Модульний

Да

Розміри вентилятора, мм

120 х 120 х 25

Тип підшипника вентилятора

FDB (гідродинамічний)

Час напрацювання БЖ на відмову, годин

120 000

Захисти

OPP, OVP, UVP, SCP

Розміри (Д х Ш х В), мм

160 х 150 х 86

Сайт виробника

Deepcool

Сторінка продукту

Упаковка і комплект постачання

Але спершу коробка. Її інформаційне наповнення має великі знання про будову. Правда, для цього знадобляться хоча б мінімальні знання англійської.

Deepcool DQ850-M

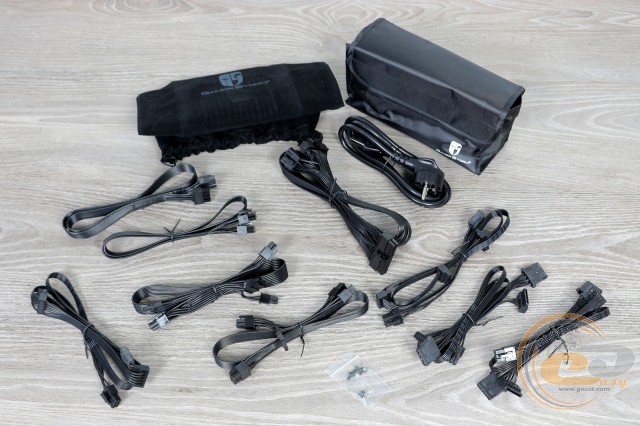

Недешеву упаковку доповнює багата комплектація:

  • мережевий шнур живлення;
  • підключаються модульні кабелі;
  • гвинти для кріплення БЖ всередині корпуса;
  • сумочка для невикористовуваних кабелів;
  • чохол для БЖ.

Зовнішній вигляд

Deepcool DQ850-M

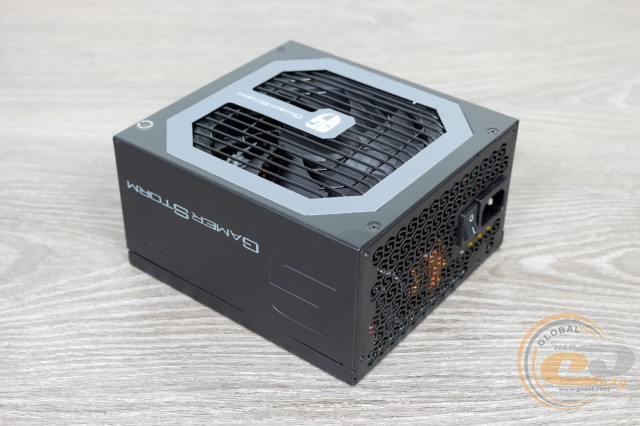

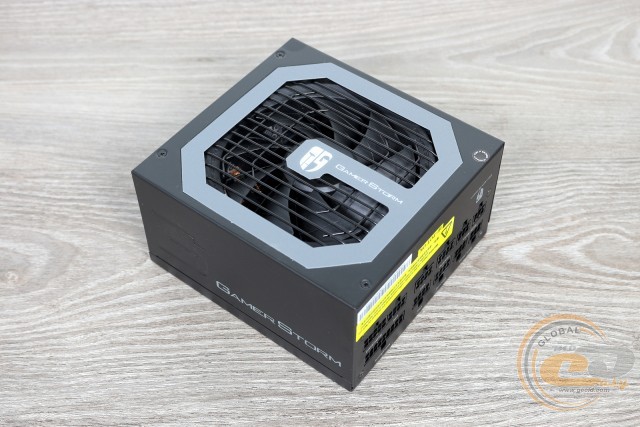

Зовнішність Deepcool DQ850-M нам уже добре знайома. Як і у разі з 750-ватником, ви навряд чи переплутаєте даний блок живлення з рішеннями іншого виробника.

Deepcool DQ850-M

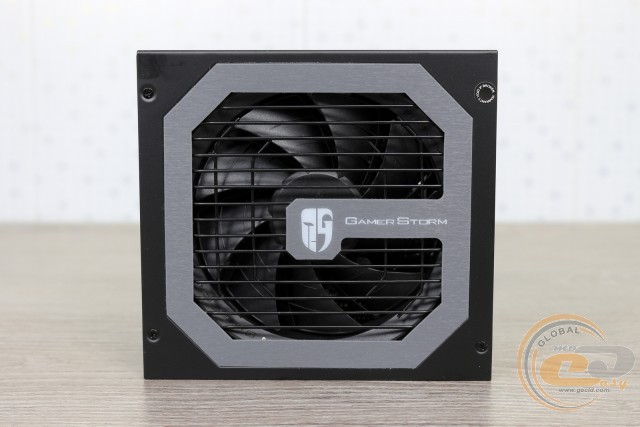

Оригінальності екстер'єру надає вентиляційні решітки типу «гриль» і її рамка з фірмовим логотипом, трохи заважає повітряному потоку. Сюди ж відмінно вписуються чорні, злегка оптимізовані лопаті 120-мм вентилятора і не настільки витончена гарантійна наклейка на гвинті. До речі, офіційний сайт обіцяє 10 років гарантії, але на упаковці зазначено лише 5. І це вже непоганий показник, адже деякі інтернет-магазини хочуть звільнитися ще більш коротким терміном техпідтримки, на що обов'язково зверніть увагу при покупці.

Deepcool DQ850-M

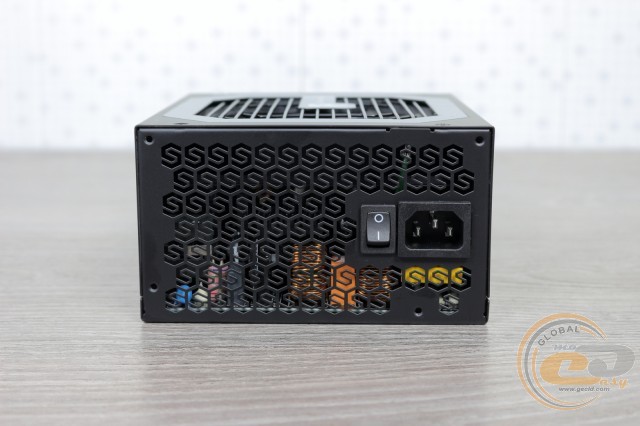

Ще одна родзинка - S-подібні вирізи на тильній панелі. В іншому тут ніяких сюрпризів - лише звичний вхідний роз'єм і вмикач.

Deepcool DQ850-M

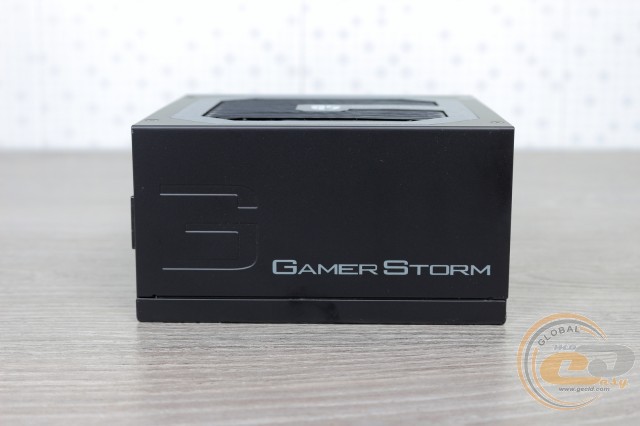

Дві сусідні боковини за традицією не мають яких-небудь функціональних елементів. Але перфорація і напис нагадує про породистості вироби. Також добре видно, що на чорному матовому покритті не складає труднощів залишити відбитки пальців. Хоча їх можна легко видалити.

Deepcool DQ850-M

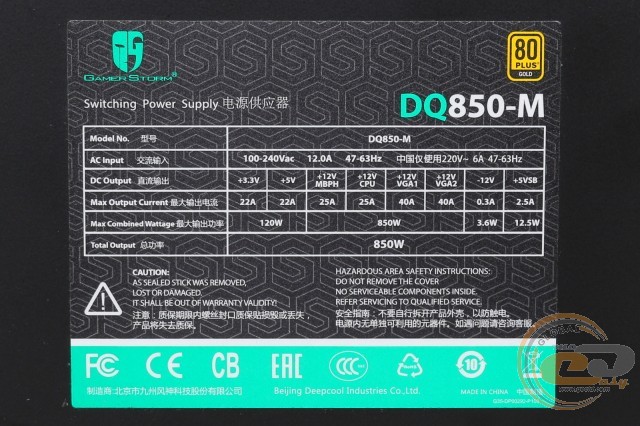

Наклейка проливає світло на реальні можливості джерела. Загальна потужність ліній +12В відповідає номінальній, чого повинно вистачити для живлення потужної системи з парою відеокарт. Правда, сам 12-вольтний канал розділений на чотири лінії: по 300 Вт для процесора і материнської плати, а також максимум 480 Вт для кожної відеокарти. У більшості випадків цього буде більш ніж достатньо. Ну а ще 120 Вт є для дрібних ліній +3,3В і +5В.

Deepcool DQ850-M

Блок живлення Deepcool DQ850-M має розміри 160х150х86 мм, що цілком нормально для повністю модульного рішення такої потужності. Усі кабелі виконані у вигляді зручних в укладанні плоских шлейфів звичного калібру 18 AWG (1,024 мм у діаметрі з площею перетину 0,823 мм2) і достатньої довжини.

Повна конфігурація системи кабелів виглядає так:

Типи роз'ємів

Кількість

Довжина дротів до роз'єма (роз'ємів), см

20+4-контактний ATX

1

55

4+4-контактний ATX12V

2

70

два 6+2-контактних PCIe

2

50-60

два SATA + два PATA

1

45-60-75-90

два SATA + два PATA

1

55-70-85-100

три SATA + один PATA

1

45-60-75-90

три SATA + один PATA

1

55-70-85-100

Основні конектори живлення представлені 20+4-контактним ATX і парою 4+4-контактних ATX12V. Останні заживлять навіть Hi-End-системи на базі платформ AMD Socket TR4 і Intel Socket LGA2066. Є також чотири роз'єми PCIe в 6+2-контактному виконанні для підключення пари відеокарт. Правда, живити ще третій адаптер із такою конфігурацією дротів уже не вийде. А для периферії в цілому маємо 10 SATA і 6 PATA на чотирьох окремих дротах - це єдина важлива відмінність у конфігурації від 650- і 750-ватників.

Deepcool DQ850-M

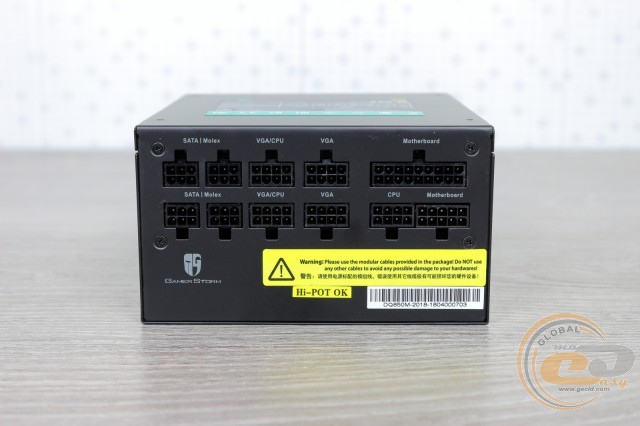

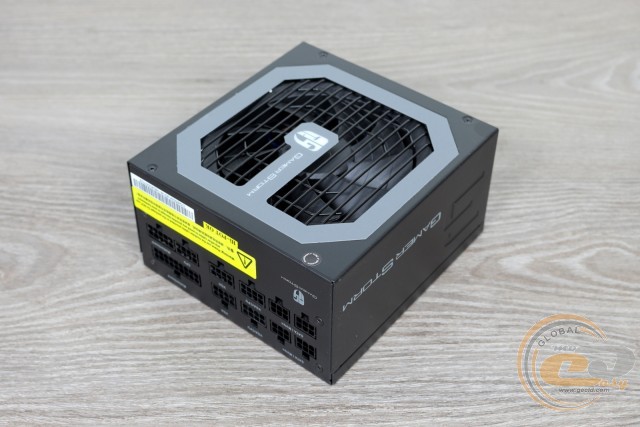

Усі роз'єми на корпусі дбайливо підписані виробником, який усе ж наполягає на використанні виключно комплектних дротів.

Внутрішня будова

Ну добре, зовні відмінностей Deepcool DQ850-M від молодшого рішення потужністю 750 Вт мінімум. Але як справи йдуть усередині?

Deepcool DQ850-M

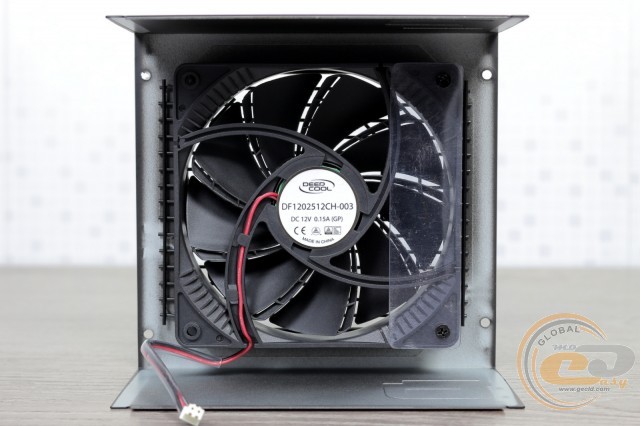

Огляд традиційно почнемо з пропелера. Так, тут точно такий же 120-мм 9-лопатевий вентилятор DF1202512CH-003 із малим енергоспоживанням (1,8 Вт, 12 В при 0,15 А), подвійними лопатями і надійним гідродинамічним підшипником. Дізнаємося і аналогічний спосіб кріплення решітки між пропелером і панеллю, та й добре знайома прозора пластина на своєму місці. До речі, всередині на фарбі все ж заощадили, обійшовшись тільки шаром грунтовки.

Deepcool DQ850-M

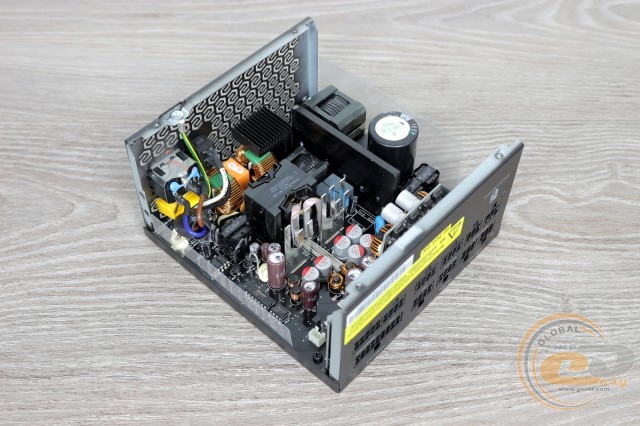

Пасивна система охолодження тут теж один в один: пара блискучих радіаторів на силових елементах вторинного ланцюга і два чорненьких у первинному перетворювачі. Минулого разу з ними проблем не було - високий ККД дозволяє використовувати елементи з порівняно невеликою площею розсіювання. Далі подивимося, як додаткові 100 Вт потужності позначаться на температурних показниках різних вузлів.

Deepcool DQ850-M Deepcool DQ850-M

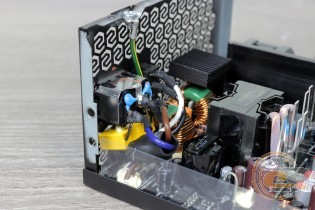

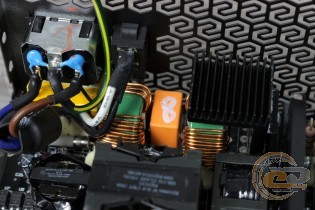

Електромагнітний фільтр у повному складі зустрічається навіть у набагато більш доступних пристроях, тому всередині Deepcool DQ850-M сюрпризу не було. Запобіжник і варістор, звичайно, на своїх місцях.

Deepcool DQ850-M

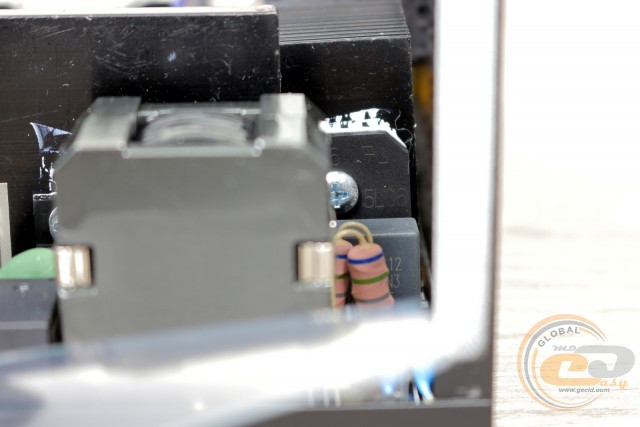

Як і в 750-ватнику, діодна збірка розрахована на струм до 15 А. Але модель дещо інша - GBU15L06 замість GBU1510. Радує, що радіатор нікуди не подівся.

Deepcool DQ850-M

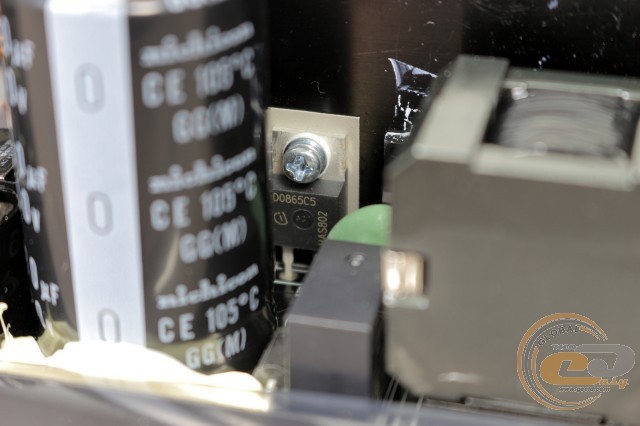

Охолоджувач побільше прихистив три силових елементи модуля APFC і пару транзисторів головного перетворювача. Останні представлені рішеннями від німецької компанії Infineon.

Біля дроселя активної корекції коефіцієнта потужності розпаяний ще один корисний елемент - термістор, який забезпечує захист від великих пускових струмів.
