Огляд блока живлення Deepcool DQ850-M-V2L: невже так покращився

Усього рік тому ми познайомилися з джерелом Deepcool GamerStorm DQ850-M, який залишив у нас приємне враження. Трохи засмутив лише порівняно високий нагрів головного трансформатора, а значить попрацювати ще було над чим. Що ж, тепер у нас на тестуванні якраз поліпшена його версія - Deepcool DQ850-M-V2L. Правда, це вже не GamerStorm, а просто Deepcool. Але суті це не змінює.

Deepcool DQ850-M-V2L

Уже за специфікацією видно, що зміни аж ніяк не косметичні. В очі кидається використання єдиної лінії +12В замість чотирьох окремих у попередника. Також список захистів з базового перетворився на повний, що вельми важливо для пристроїв в сегменті $100. Ці ж поліпшення торкнулися також молодших моделей номіналом 650 і 750 Вт.

Ми, звичайно ж, не обмежилися тільки специфікацією і дісталися до начинки. Які зміни нас чекають всередині? Про це та інше обов'язково розповімо далі.

Специфікація

Модель

Deepcool DQ850-M-V2L

(DQ850-M-V2L-V2L)

Тип

ATX12V 2.31 / EPS12V

Номінальна потужність, Вт

850

Потужність по каналу 12В, Вт

846

Потужність ліній +3,3В и +5В, Вт

110

Кількість ліній  +12В

1

Максимальний вихідний струм каналу +3,3В, А

20

Максимальний вихідний струм каналу +5В, А

20

Максимальний вихідний струм каналу +12В, А

70,5

Максимальний вихідний струм каналу -12В, А

0,3

Максимальний вихідний струм каналу +5Vsb (чергова лінія живлення), А

2,5

Вхідна напруга, В

100 − 240

Частота, Гц

47 − 63

Вхідний струм, А

6 – 12

Час утримання, мс

>16

ККД, %

≤90%

Сертифікований 80 PLUS

Gold

Метод компенсації коефіцієнта потужності

Активний

Коефіцієнт потужності (PF), %

>90

PCIe-роз'ємів

4 (6+2-контактні)

Модульний

Так

Розміри вентилятора, мм

120 х 120 х 25

Захисти

OPP, OVP, UVP, OCP, OTP, SCP

Розміри, мм

160 х 150 х 86

Гарантія, років

10

Сайт виробника

Deepcool

Deepcool DQ850-M-V2L

Упаковка і комплект постачання

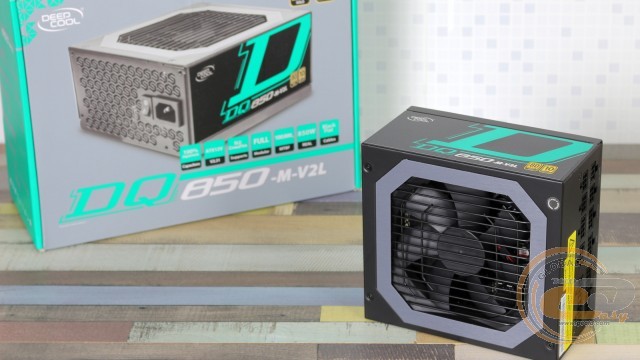

Фірмова коробка в добре відомих тонах несе на собі всі ключові характеристики. Але читаючи даний огляд, ви, звичайно ж, дізнаєтеся набагато більше.

Deepcool DQ850-M-V2L

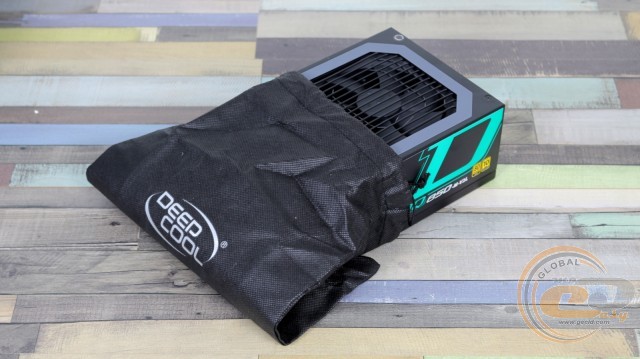

Комплектація тут вельми щедра. Сам блок живлення захований у чохол.

Deepcool DQ850-M-V2L

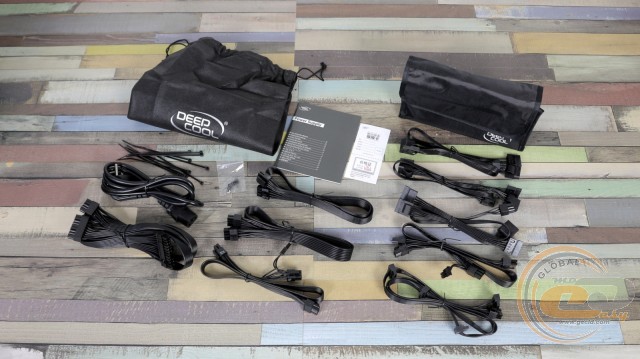

Крім нього, тут є ще й:

  • мережевий шнур живлення;
  • кріпильні гвинти;
  • набір кабелів, що відстібаються, для підключення комплектуючих;
  • комплект одноразових стяжок;
  • другий чохол для зберігання невикористовуваних кабелів;
  • паперова документація.

Зовнішній вигляд

Deepcool DQ850-M-V2L

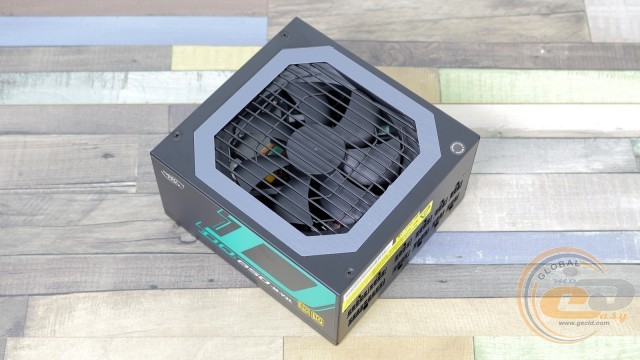

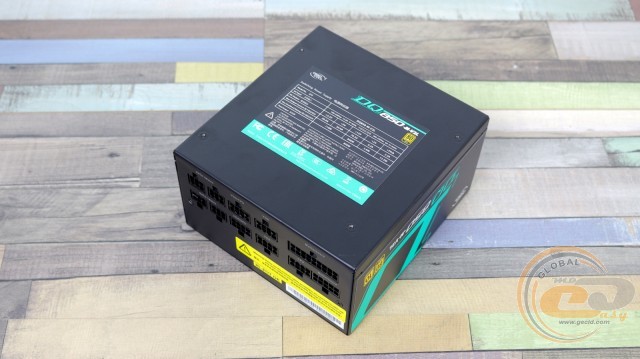

Зовнішність Deepcool DQ850-M-V2L мало змінилася в порівнянні з попередником. Маємо настільки ж впізнаване восьмигранний отвір під вентилятор, але без напису з логотипом. Розміри також залишилися без змін і становлять 160 х 150 х 86 мм.

Deepcool DQ850-M-V2L

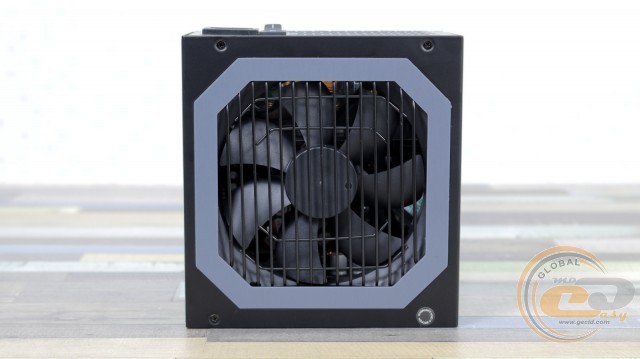

Вентилятор діаметром 120 мм розмістився посередині панелі. По сусідству на одному з гвинтів видніється невеличка гарантійна пломба, яка буде актуальною протягом цілих 10 років з моменту придбання пристрою.

Deepcool DQ850-M-V2L

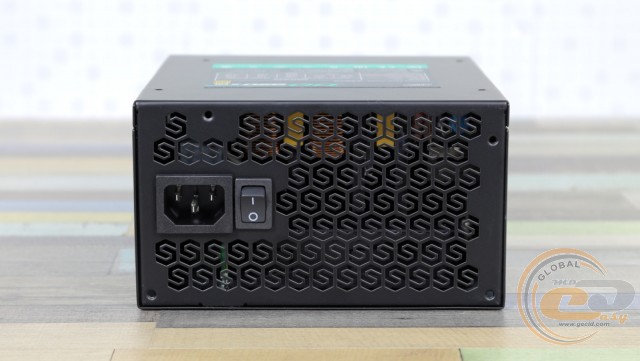

Тильна панель зустрічає вже знайомими S-подібним вирізом, а також набагато більш звичними елементами: кнопкою ввімкнення і вхідним роз'ємом живлення.

Deepcool DQ850-M-V2L

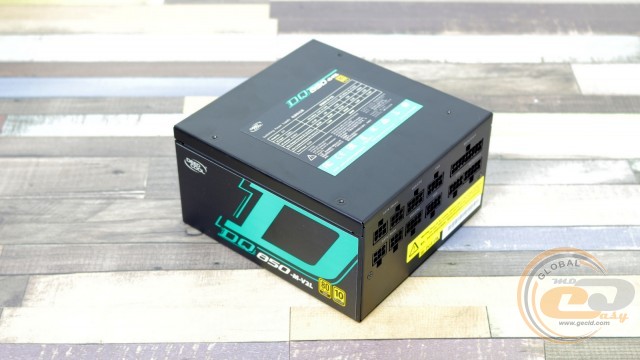

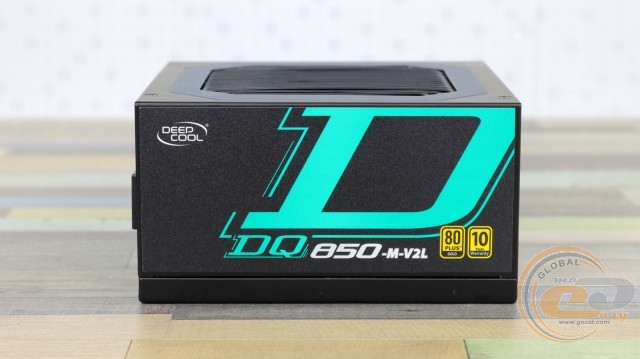

Замість перфорацій і напису «Gamer Storm» на боковинах передбачені наклейки з позначенням моделі пристрою і згадкою пари ключових особливостей.

Deepcool DQ850-M-V2L

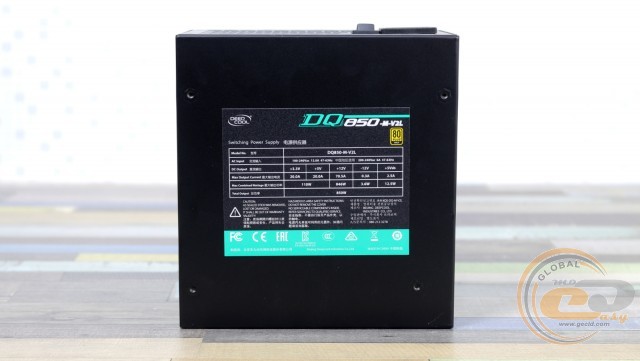

Електротехнічні показники же вказані на черевці корпуса.

Deepcool DQ850-M-V2L

Наклейка інформує про використання однієї 12-вольтової лінії потужністю 99,5% від номіналу - відмінний показник, враховуючи її затребуваність. Для молодших каналів +3,3В і +5В виділено 110 Вт, чого в сучасних реаліях хвилі вистачить.

Deepcool DQ850-M-V2L

Усі кабелі у Deepcool DQ850-M-V2L повністю модульні. Для зручності укладання вони виконані у вигляді гнучких шлейфів.

Основні конектори живлення (20+4-контактний ATX і пара 4+4-контактних ATX12V) забезпечують підтримку комп'ютерів з одним або двома CPU. А для живлення графічної підсистеми в складі новинки є чотири окремих 6+2-контактні PCIe. Периферійні конектори дозволять під'єднати до 10 пристроїв SATA і до 4 PATA.

Що стосується діаметру проводів, то калібр побільше (16 AWG) обраний тільки для 4+4-контактних ATX12V. Решта набрані з дротів 18 AWG, а для живлення периферії застосовуються ще більш тонкі 20 AWG.

Повна конфігурація системи кабелів виглядає так:

Типи роз'ємів

Кількість

Довжина дротів до роз'єма (роз'ємів), см

Калібр дротів

20+4-контактний ATX

1

55

18 AWG

4+4-контактний ATX12V

2

70

16 AWG

два 6+2-контактні PCIe

2

50-60

18 AWG

Чотири SATA

1

55-70-85-100

20 AWG

два PATA + два SATA

3

40-55-70-85

20 AWG

Deepcool DQ850-M-V2L

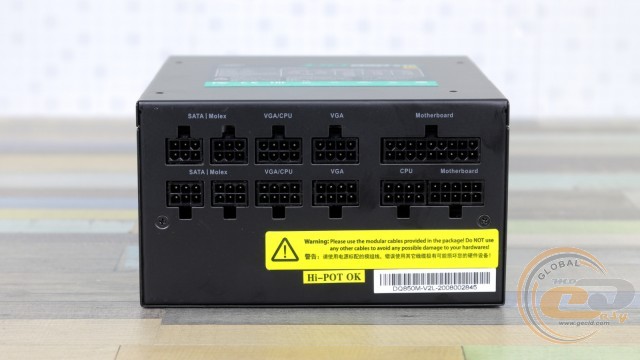

Немає досвіду в підключенні? Не біда, адже всі роз'єми мають відповідне маркування. Та й форма отворів не дозволить помилитися при встановленні.

Внутрішня будова

Deepcool DQ850-M-V2L

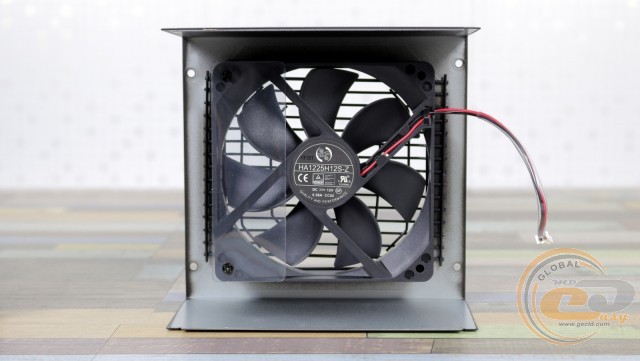

Для активного охолодження Deepcool DQ850-M-V2L застосовується 120-мм 7-лопатевий вентилятор HONG HUA HA1225H12S-Z. Судячи за буквою «S» у назві, тут використовується поліпшений підшипник ковзання (Rifle bearing). У цьому плані маємо крок назад, адже у попередника застосовувався більш довговічний гідродинамічний підшипник. Пропелер підключається через звичний знімний двоконтактний конектор, споживаючи до 6,96 Вт електроенергії (12 В при 0,58 А).

Deepcool DQ850-M-V2L

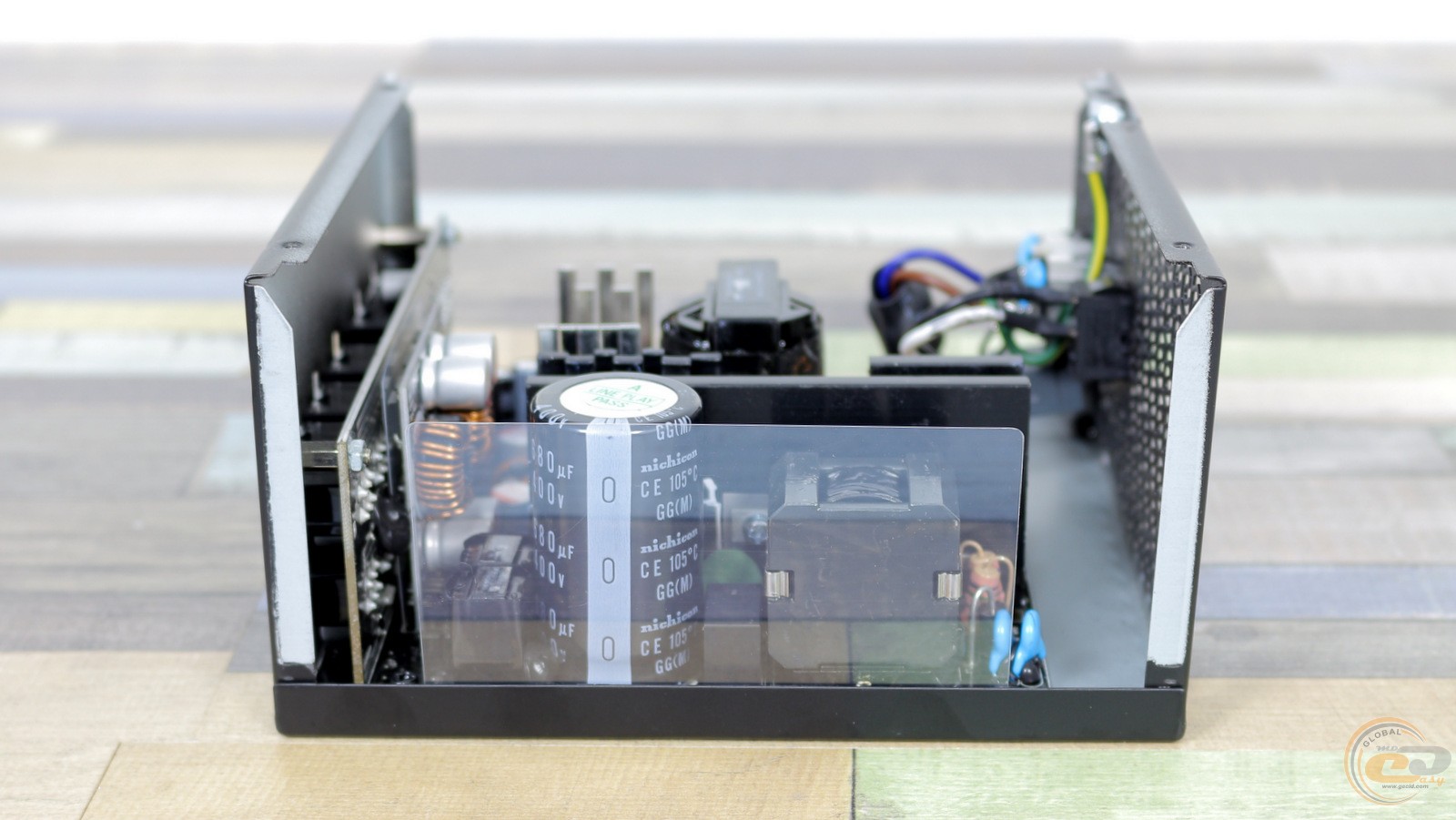

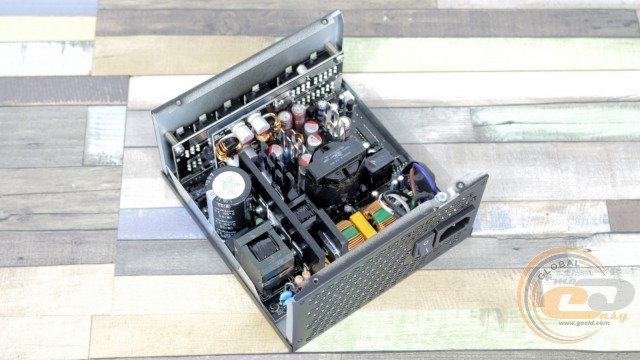

За пасивне відведення тепла відповідають п'ять радіаторів. Два з них представлені простими металевими пластинами, а ще три мають більш звичні гребінці. Давайте тепер більш детально розглянемо, що вони охолоджують і які елементи в цьому не мають потреби.

Deepcool DQ850-M-V2L Deepcool DQ850-M-V2L

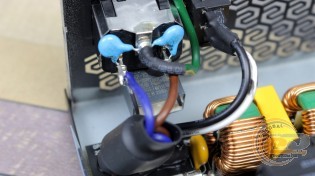

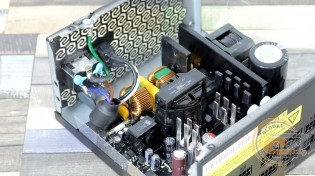

Вхідний EMI-фільтр Deepcool DQ850-M-V2L складається з пари X- і чотирьох Y-конденсаторів, двох дроселів і варістора. Повний комплект, причому ще й з плавким запобіжником.

Сусідній радіатор містить на собі діодний міст для випрямлення напруги. У рішеннях з широким діапазоном вхідних напруг даний елемент зазвичай вимагає додаткове охолодження, адже в мережах 110-127 В струм може досягати 12 А.

Deepcool DQ850-M-V2L

Далі на черзі вузол APFC. Він також не містить слідів економії: є пара транзисторів, діод Шотткі і дросель в пластиковому корпусі.

Deepcool DQ850-M-V2L Deepcool DQ850-M-V2L

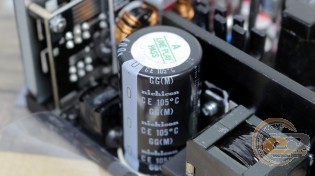

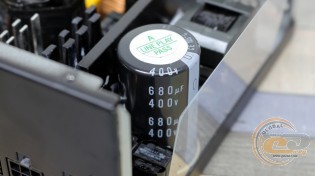

Вхідний японський конденсатор Nichicon радує відмінною репутацією. Електроліт належить до високотемпературної серії (до 105°C) і має ємність 680 мкФ. Це середній показник для 850-ватника, але він дозволив домогтися часу утримання (Hold-Up Time) понад 16 мс.
