Огляд блока живлення COUGAR GEX PRO 850: тихий і холодний

Хоча у багатьох продукція компанії COUGAR асоціюється передусім із доступними джерелами живлення, левову частку її асортименту займають якраз “золоті” пристрої. На даний момент у ньому налічується аж дев’ять таких моделей, більшість із яких доступні в кількох варіантах за потужністю.

Один із них — COUGAR GEX PRO 850 із цінником понад ₴5000 або $120. Так, це не найдешевший 850-ватник на ринку. Зате він обладнаний найсучаснішим конектором для відеокарт PCIe 5.1 (він же 12V-2×6) та супроводжується тривалою 10-річною гарантією. А про інші особливості даного пристрою ви дізнаєтеся далі.

Специфікація

Модель	COUGAR GEX PRO 850 (CGR GEXP-850)
Тип	ATX12V 3.1
Максимальна потужність, Вт	850
Потужність по каналу +12В, Вт	850
Потужність ліній +3,3В і +5В, Вт	100
Кількість ліній +12В	1
Максимальний вхідний струм каналу +3,3В, А	20
Максимальний вхідний струм каналу +5В, А	20
Максимальний вхідний струм каналу +12В, А	70,8
Максимальний вхідний струм каналу -12В, А	0,3
Максимальний вхідний струм каналу +5Vsb (чергова лінія живлення), А	3,0
Вхідна напруга, В	100 − 240
Вхідний струм, А	5 − 10
ККД, %	≤92
Сертифікація 80 PLUS	Gold
Метод компенсації коефіцієнту потужності	Активний
PCIe-роз’ємів	3 (6+2-контактні)
Роз’єм PCIe 5.1 (12V-2×6)	1
Модульний	Так
Розміри вентилятора, мм	120 х 120 х 25
Тип підшипника вентилятора	Гідродинамічний (HDB)
Захисти	OPP, OVP, UVP, OCP, OTP, SCP
Розміри (Д х Ш х В), мм	140 х 150 х 86
Гарантія, років	10
Сайт виробника	COUGAR
Сторінка пристрою	COUGAR GEX PRO 850

Паковання та комплект постачання

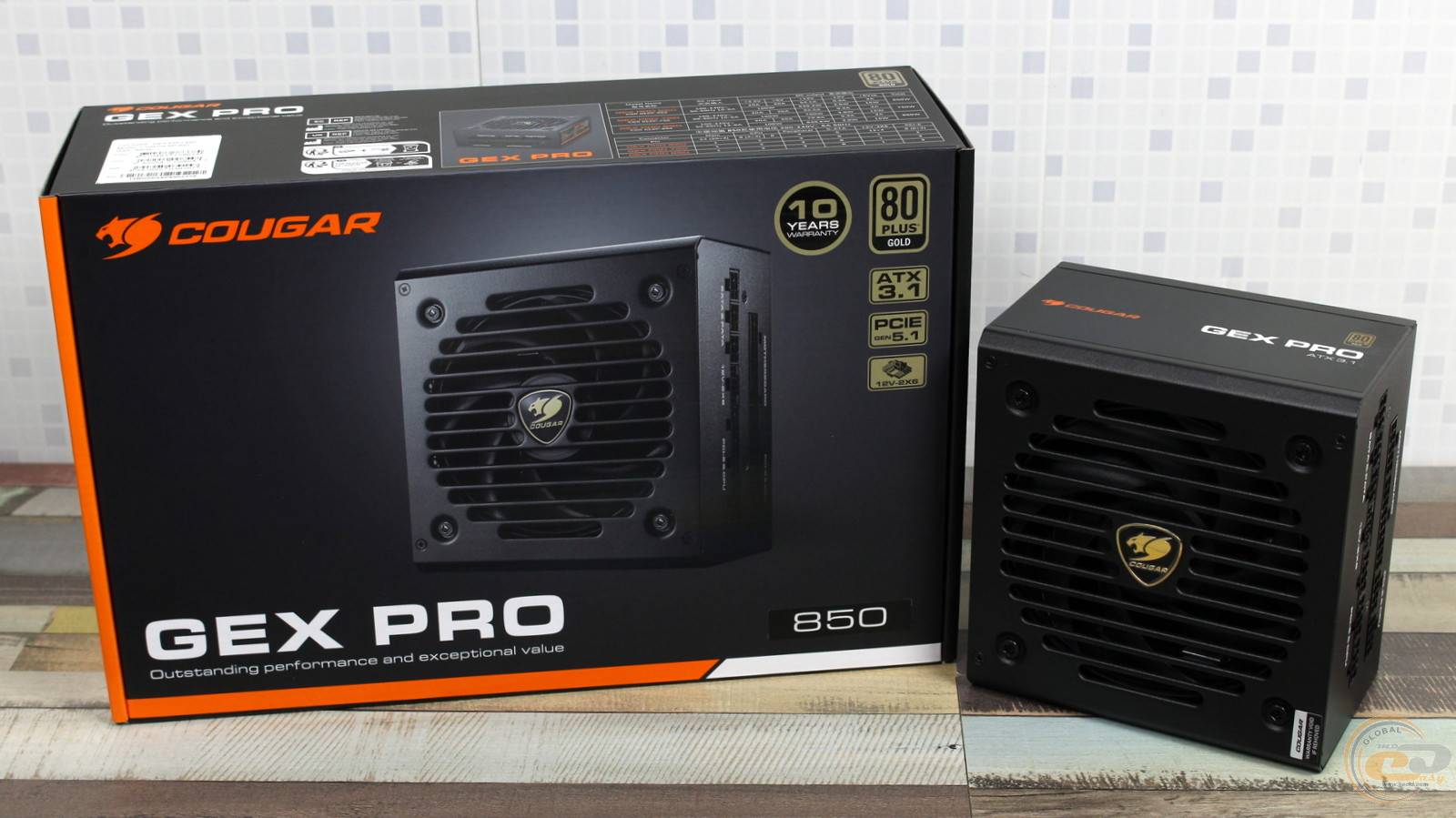

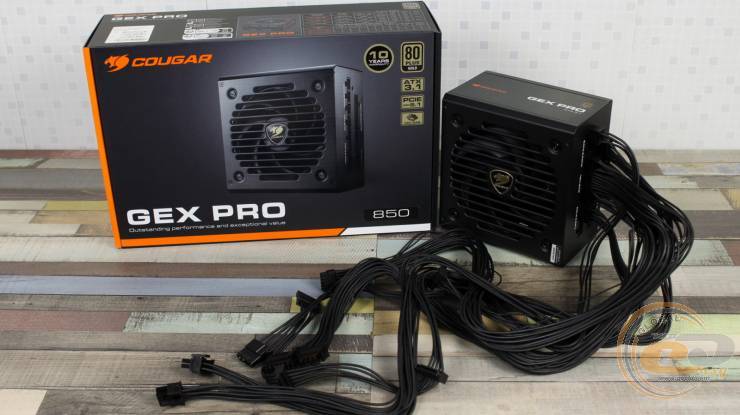

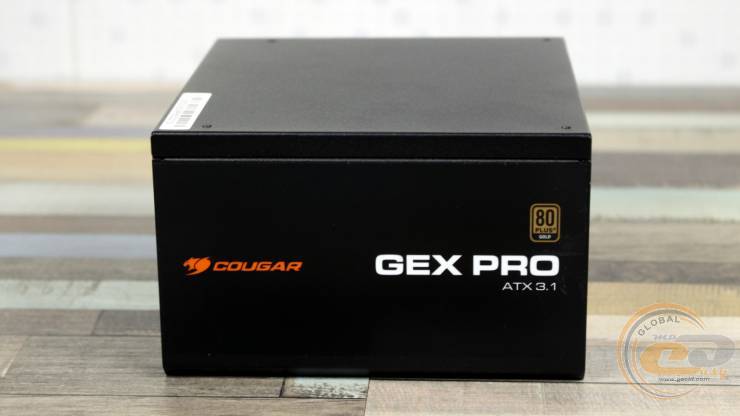

Коробка уніфікована для трьох блоків живлення лінійки COUGAR GEX PRO — потужністю 650, 750 і 850 Вт. Тож на ній перераховані їхні спільні особливості та технічні характеристики кожного зокрема.

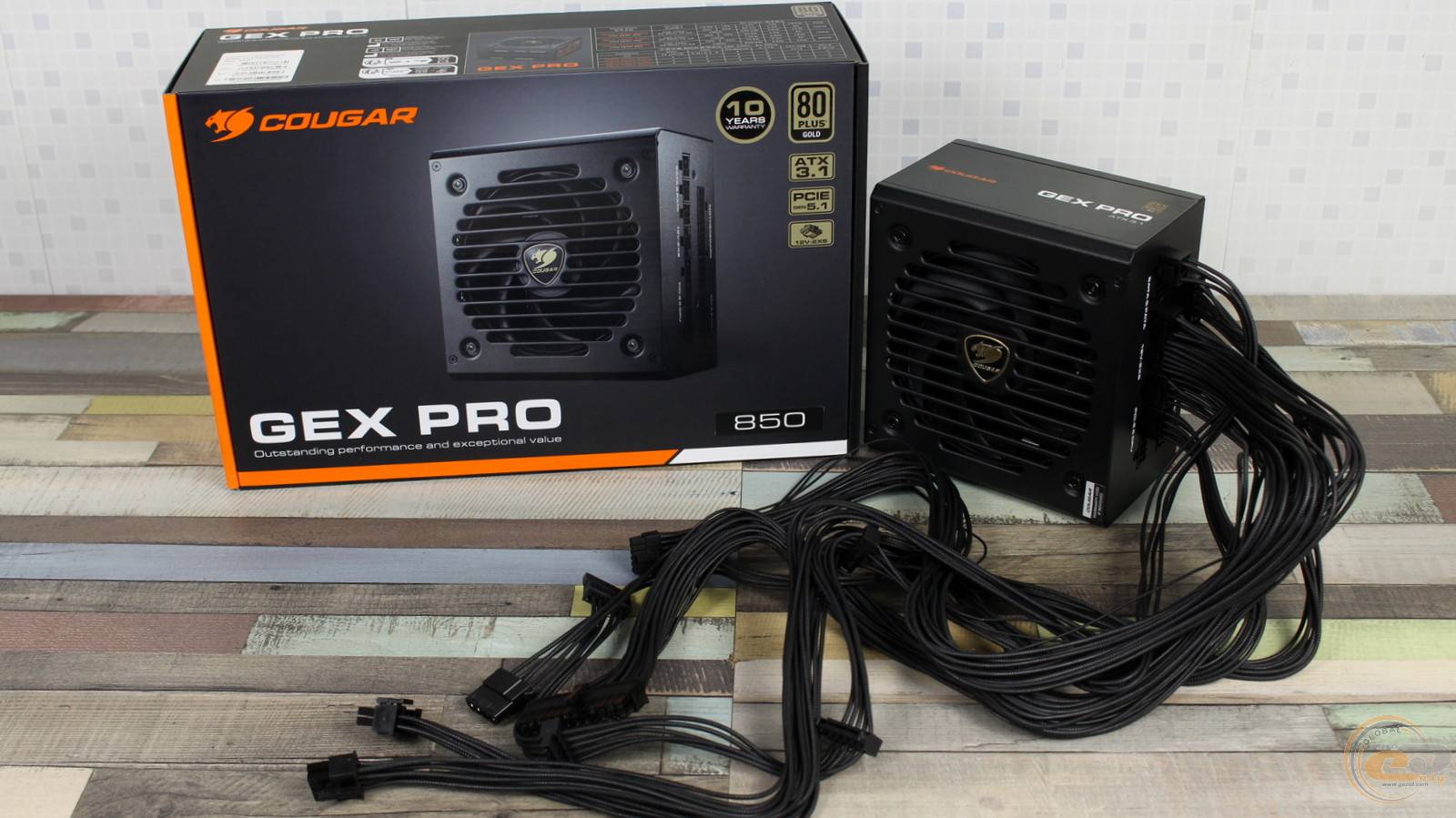

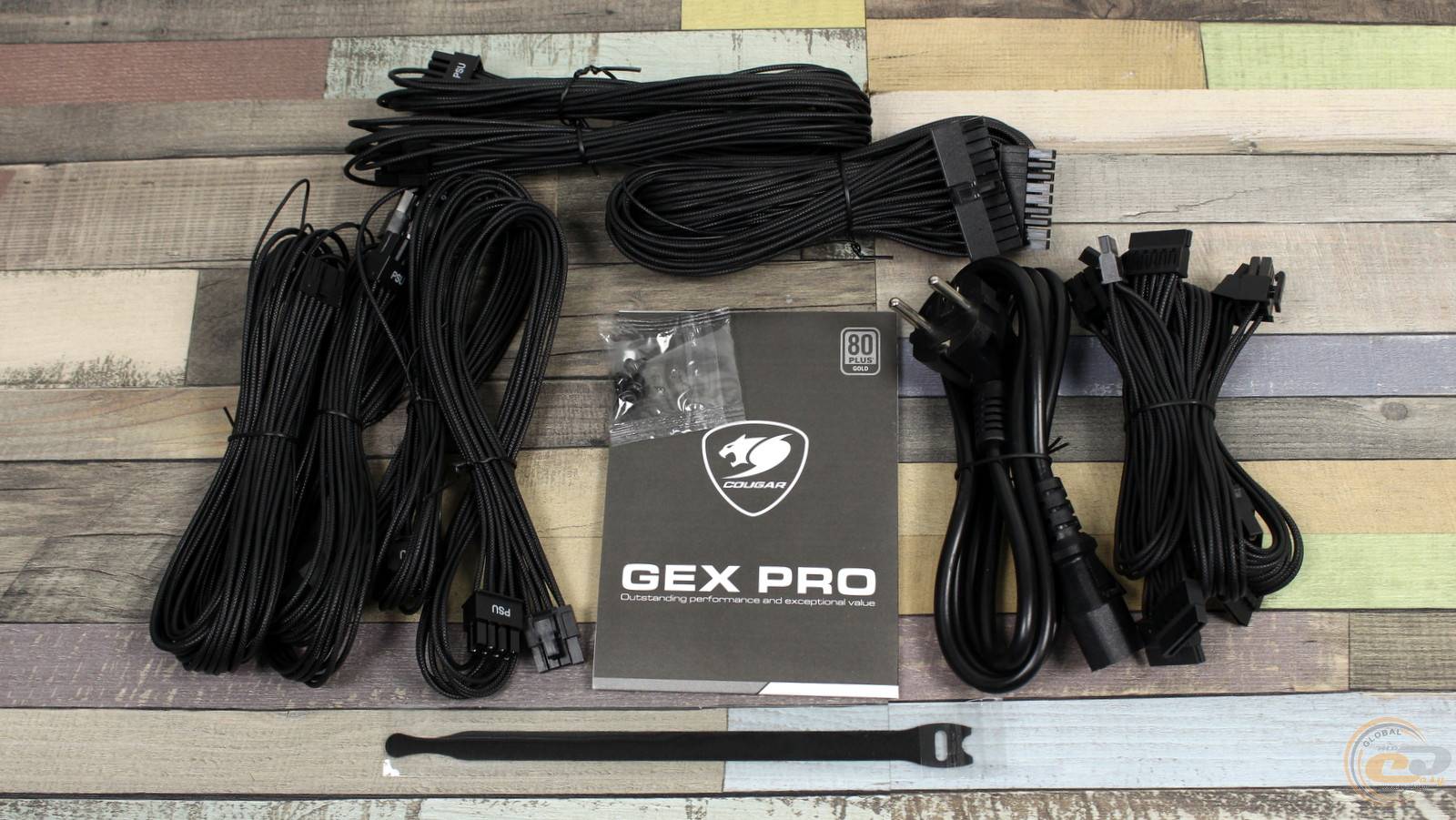

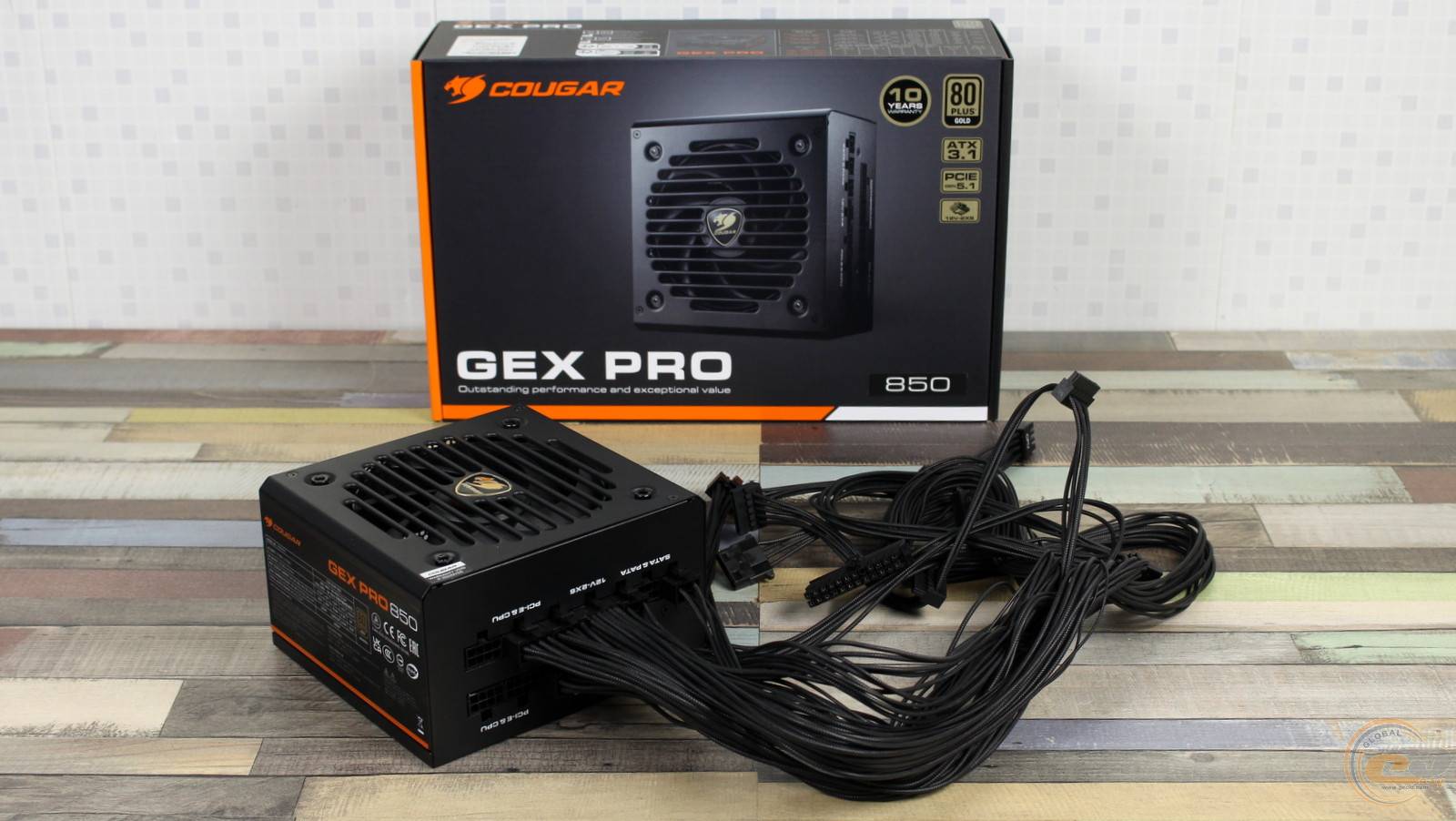

До комплектації пристрою увійшли найнеобхідніші компоненти: вхідний кабель живлення та модульні кабелі, кріпильні гвинти та посібник користувача.

Зовнішній вигляд

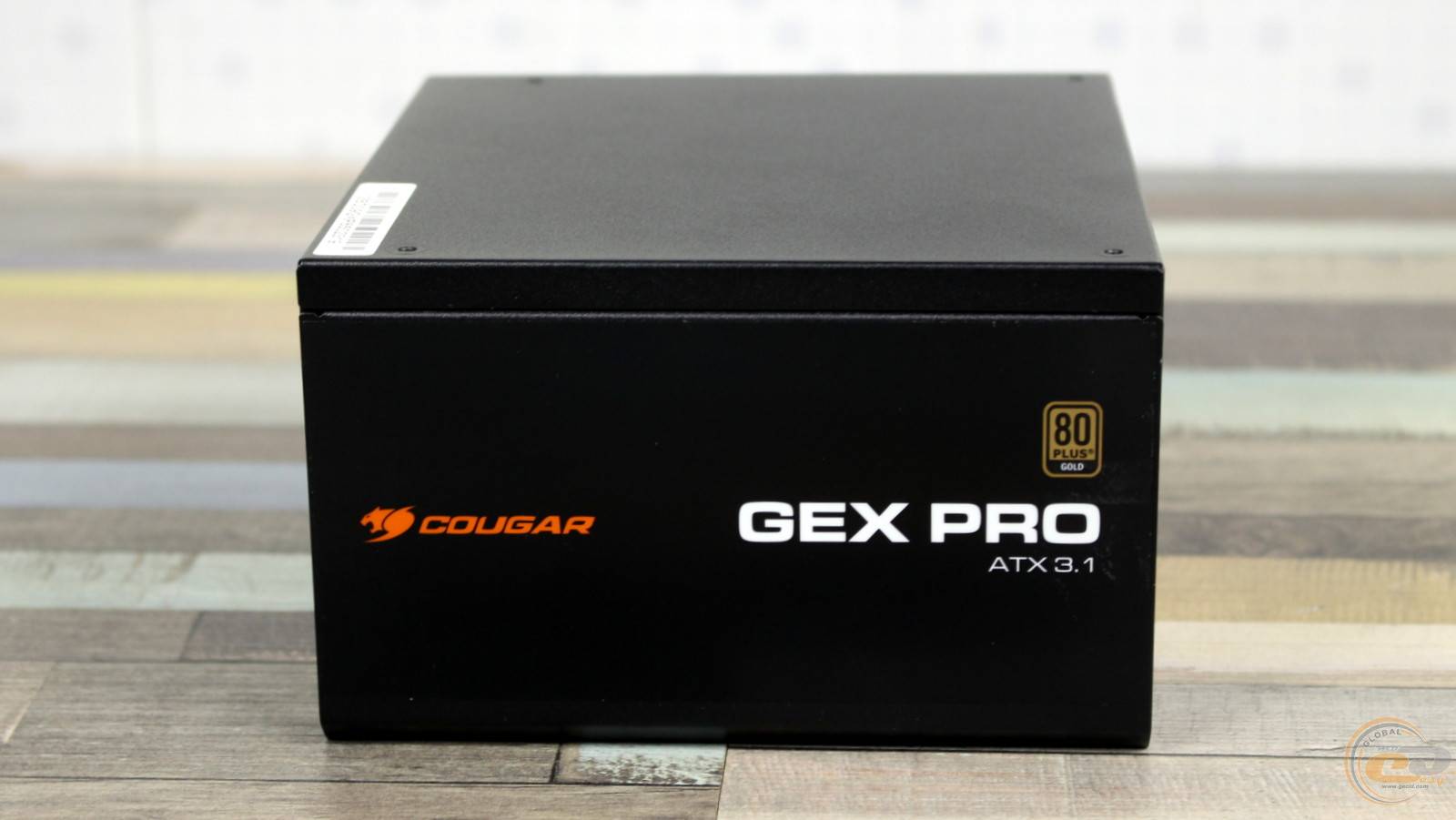

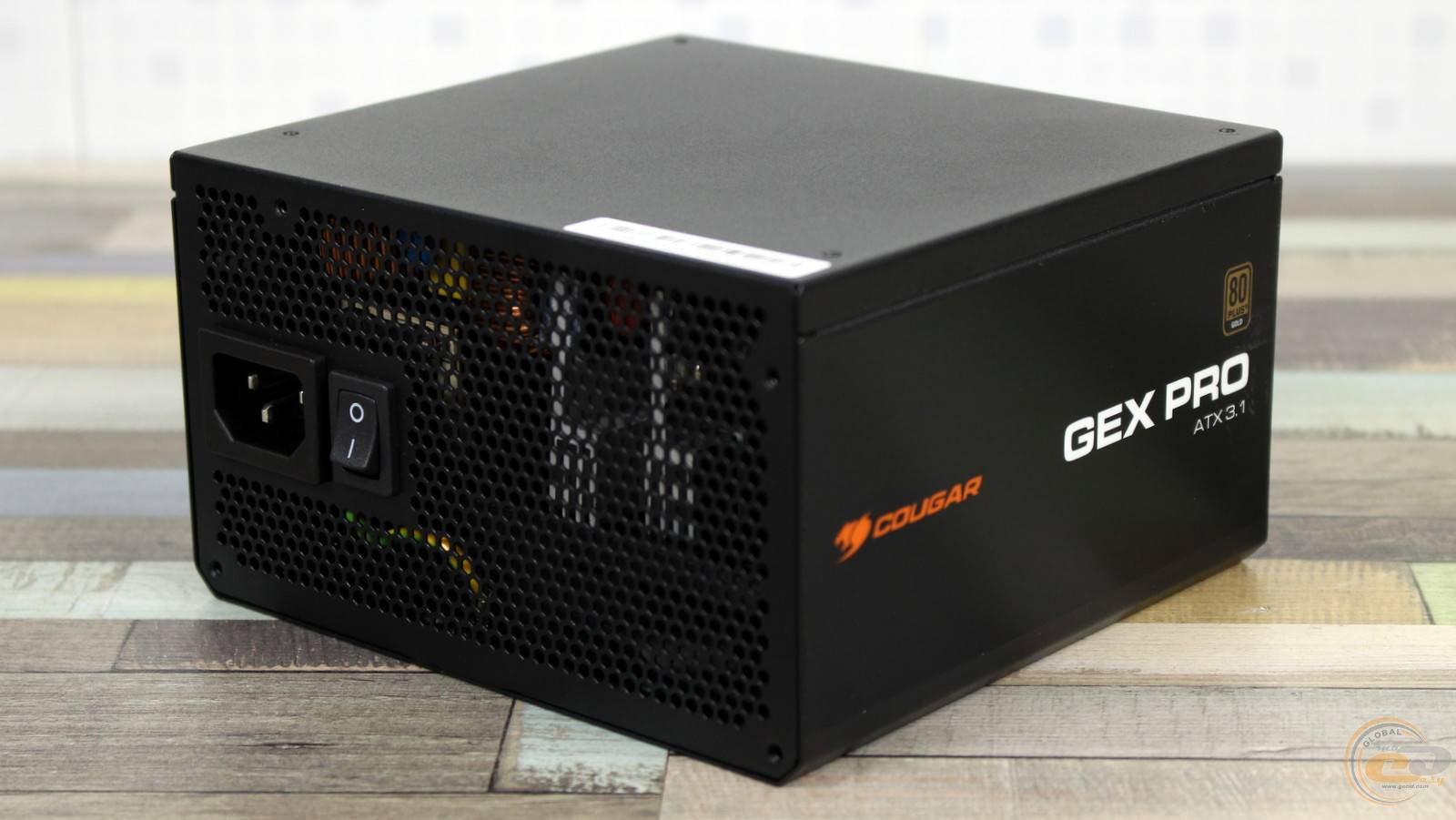

Однією з переваг COUGAR GEX PRO 850 є доволі компактні розміри як для такого потужного джерела. Так, все наповнення вдалося помістити в межах цілком звичних для ATX-пристроїв габаритів 140 х 150 х 86 мм. Цьому, зокрема, сприяло і використання 120-мм пропелера.

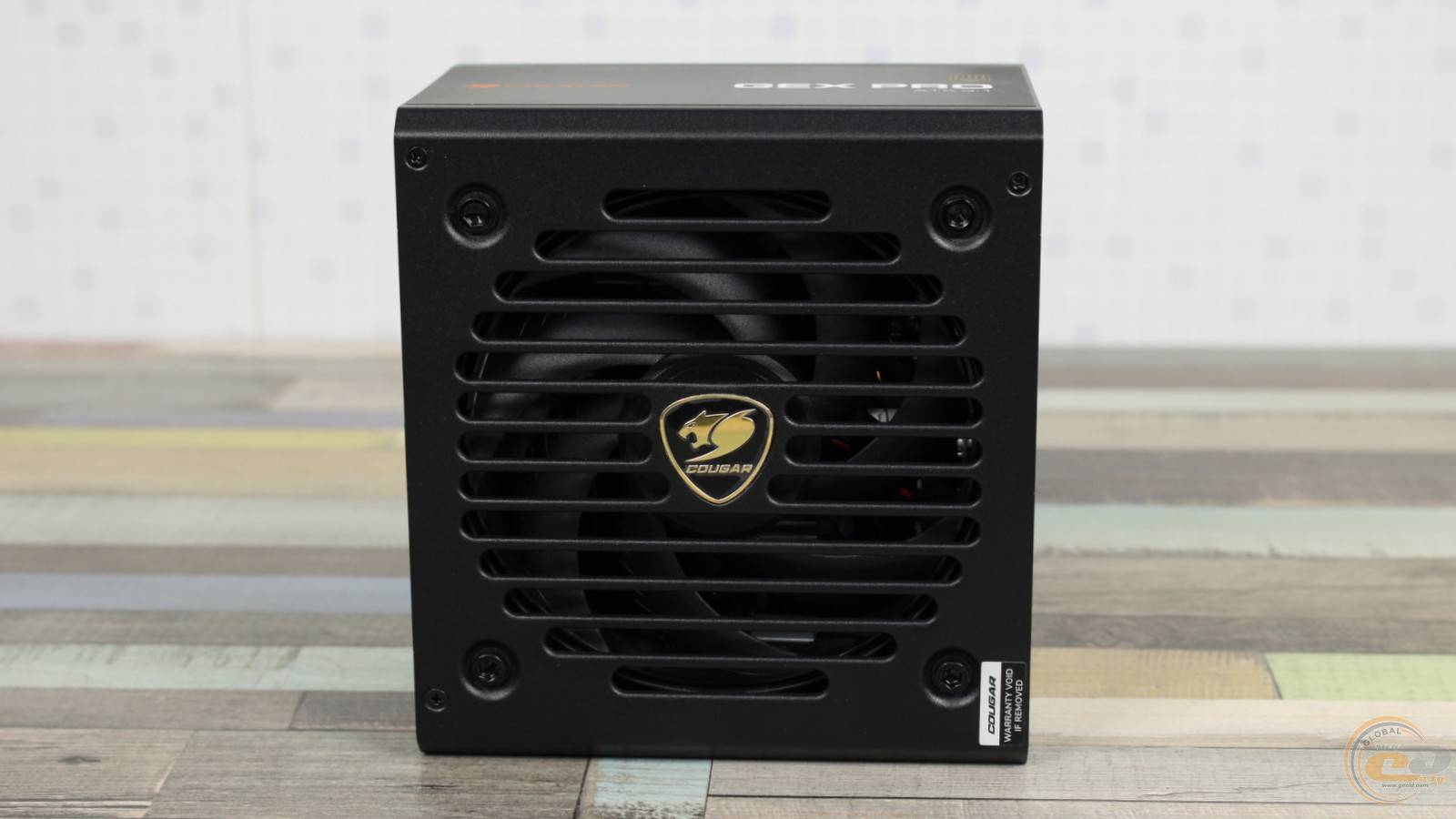

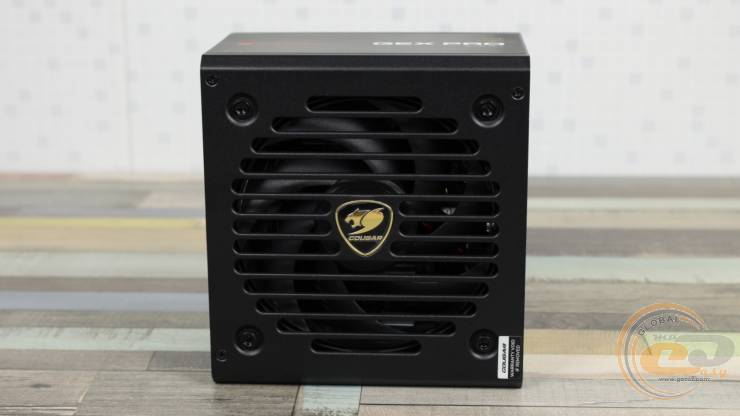

Над ним в свою чергу розташувалися оригінальні продовгасті прорізи та золотистий логотип виробника. Вентилятор кріпиться чотирма гвинтами під шестигранний ключ. Крім того, корпус отримав два скошені ребра. Як бачимо, виробник подбав про те, щоб пристрій можна було легко відрізнити на фоні багатьох інших джерел живлення, навіть незважаючи на типовий чорний колір.

На одному з гвинтів присутня гарантійна пломба, яка діятиме 10 років з дня купівлі пристрою. Але майте на увазі, що багато вітчизняних інтернет-магазинів надають на нього лише 5-річну гарантію.

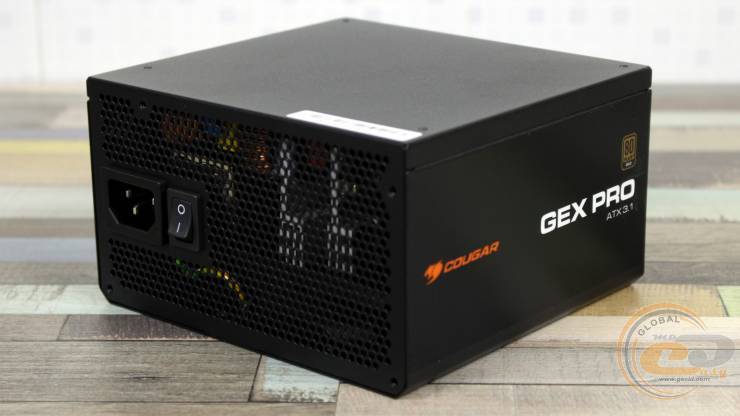

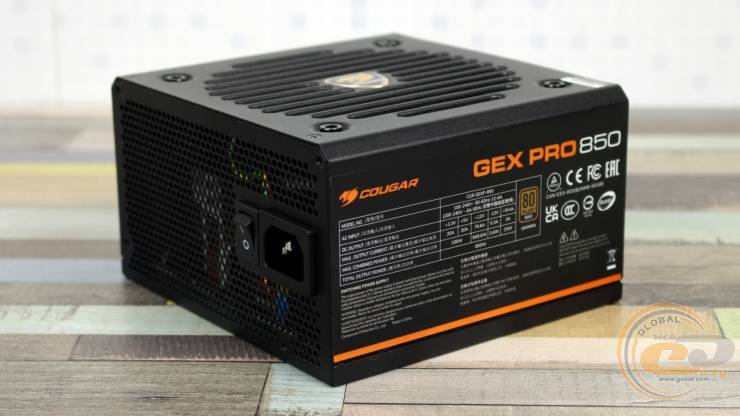

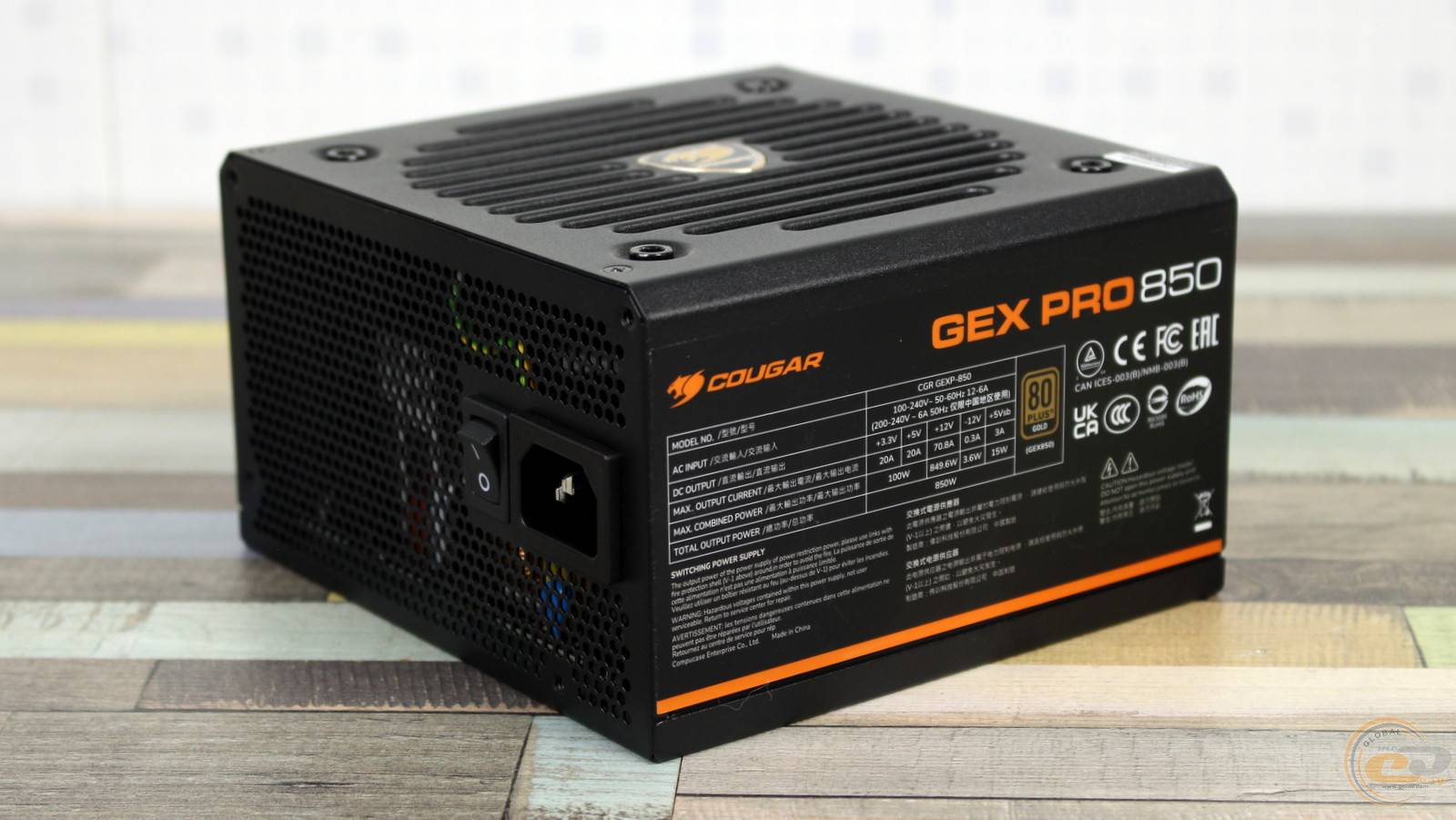

А от тил особливо нічим не виділяється: отвори мають форму стільників, поруч із якими розташований роз’єм живлення та вимикач.

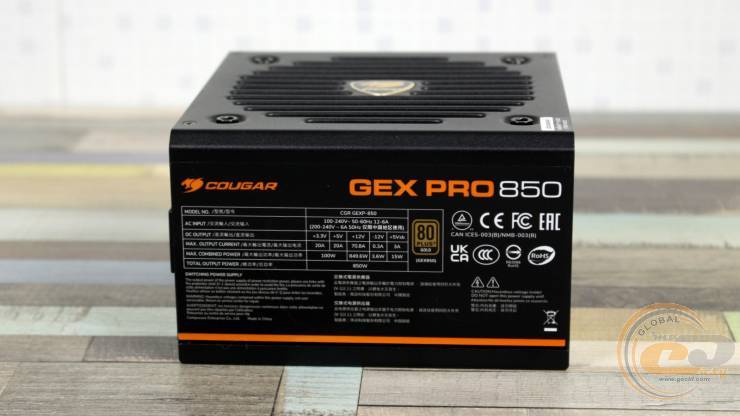

Боковини прикрашені чорними наліпками із біло-оранжевими написами. Якщо пристрій встановити вентилятором донизу, тоді крізь прозору боковину буде видно вказівку виробника, лінійки та логотип 80 PLUS Gold.

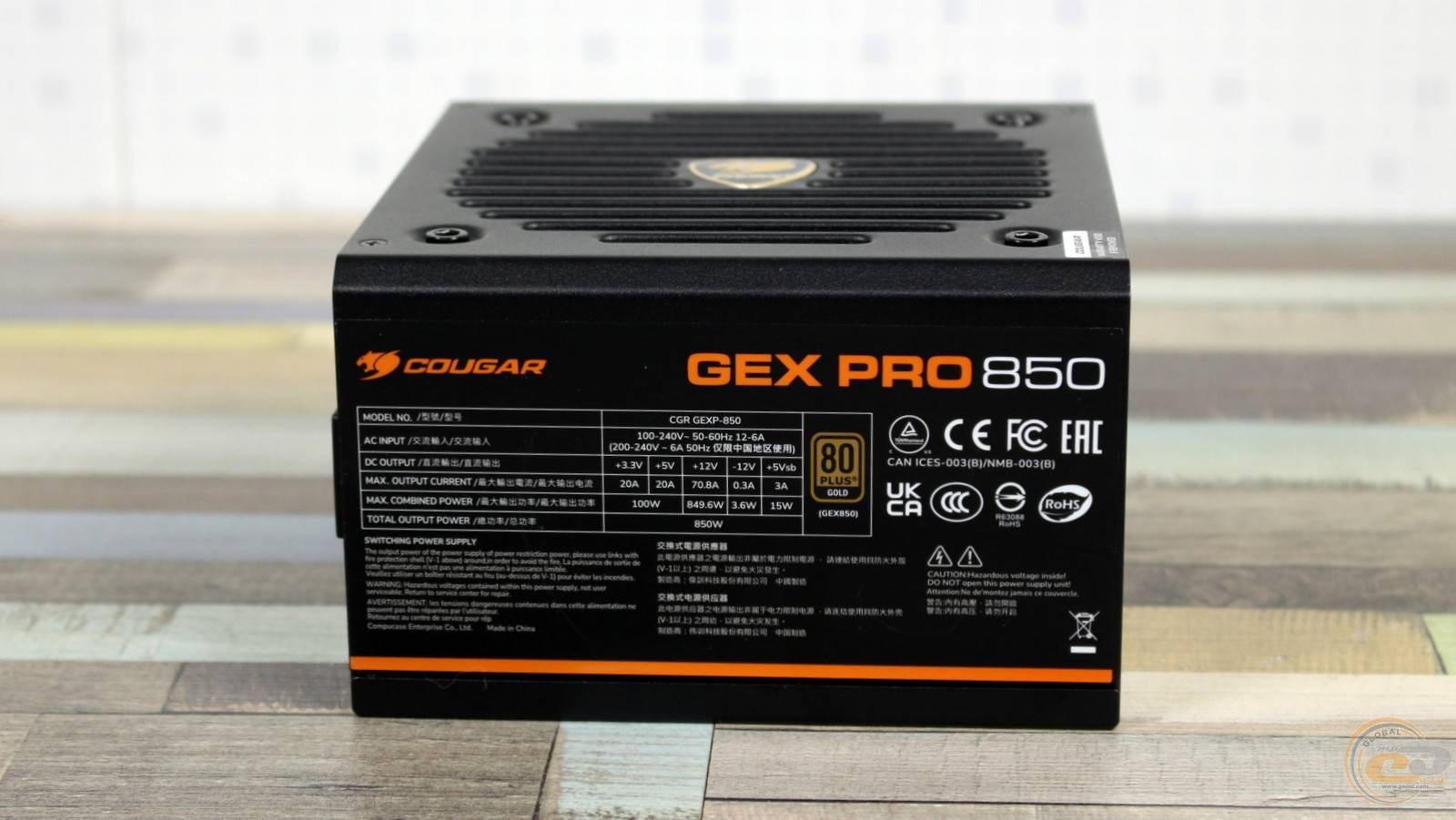

Якщо ж вентилятор буде спрямований догори, тоді перед користувачем уже буде більш інформативна наліпка з електротехнічними характеристиками. В їх числі згадана чимала номінальна потужність 850 Вт, практично повністю доступна по ключовій лінії +12В. Менші канали +3,3В і +5В забезпечують цілком звичні й достатні 100 Вт, або максимум 20 А на кожен із них.

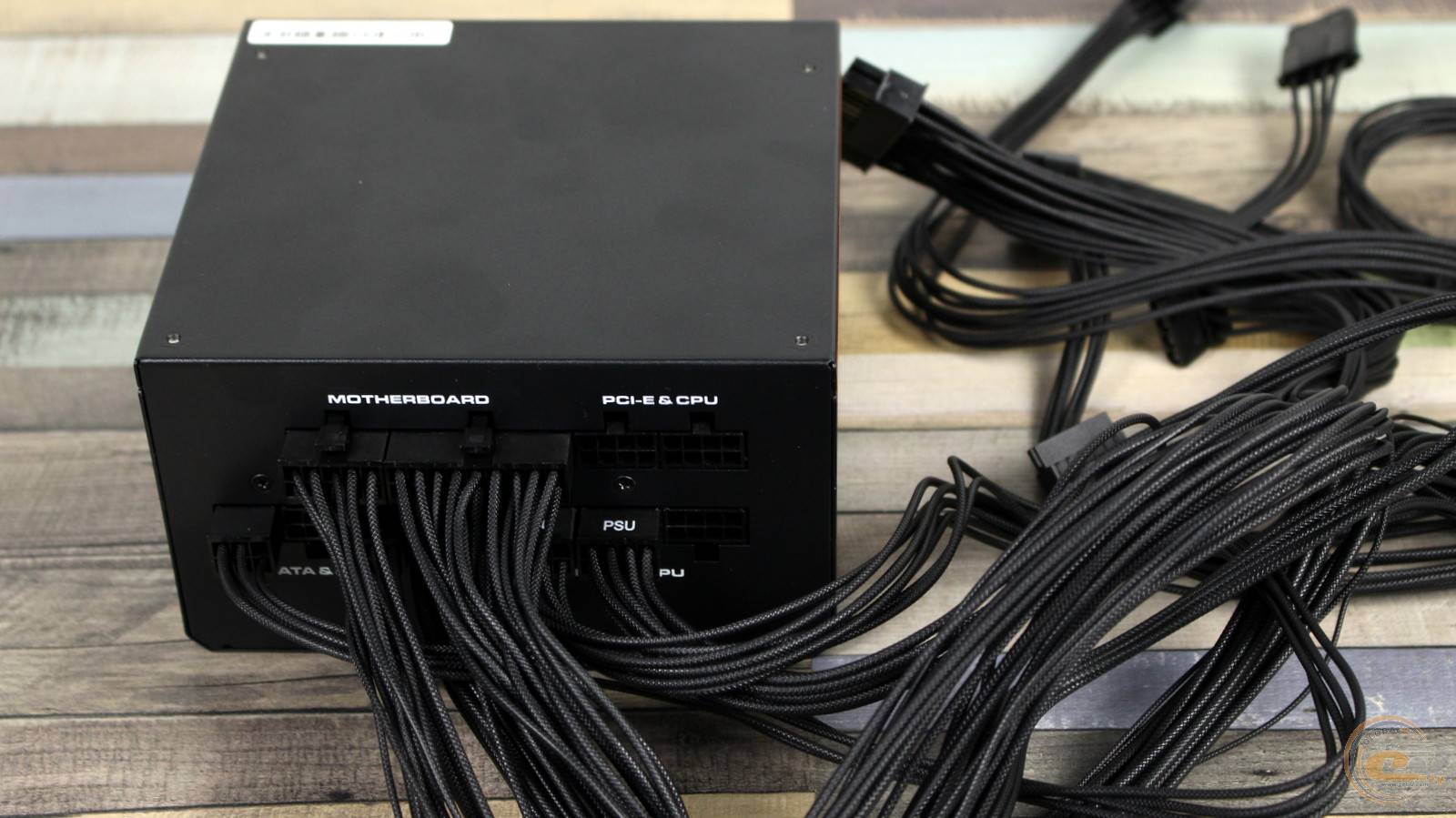

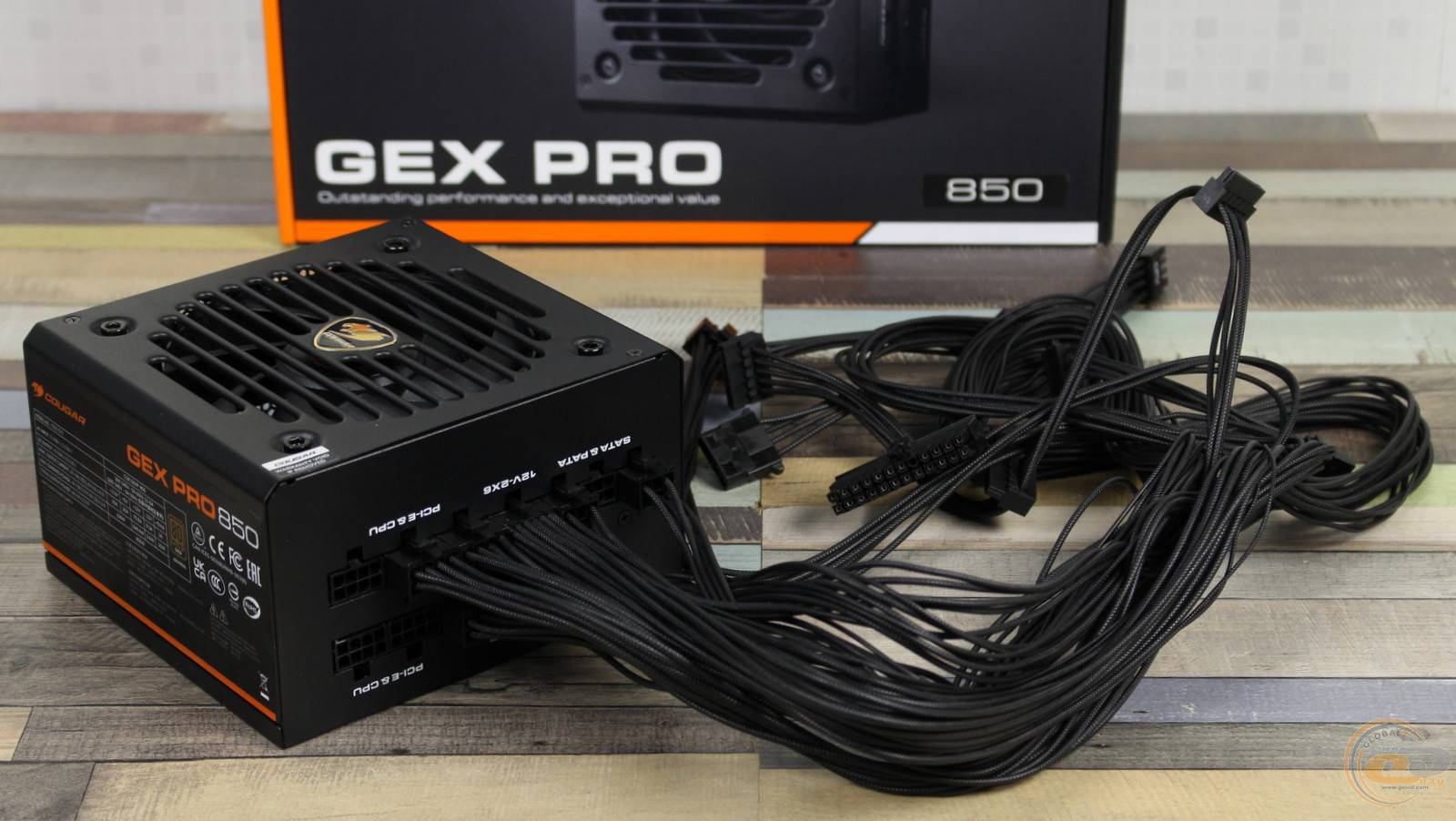

Як і годиться пристрою з цінником понад $120, COUGAR GEX PRO 850 отримав повністю модульні кабелі. Окремі дроти поміщені у нейлонове обплетення.

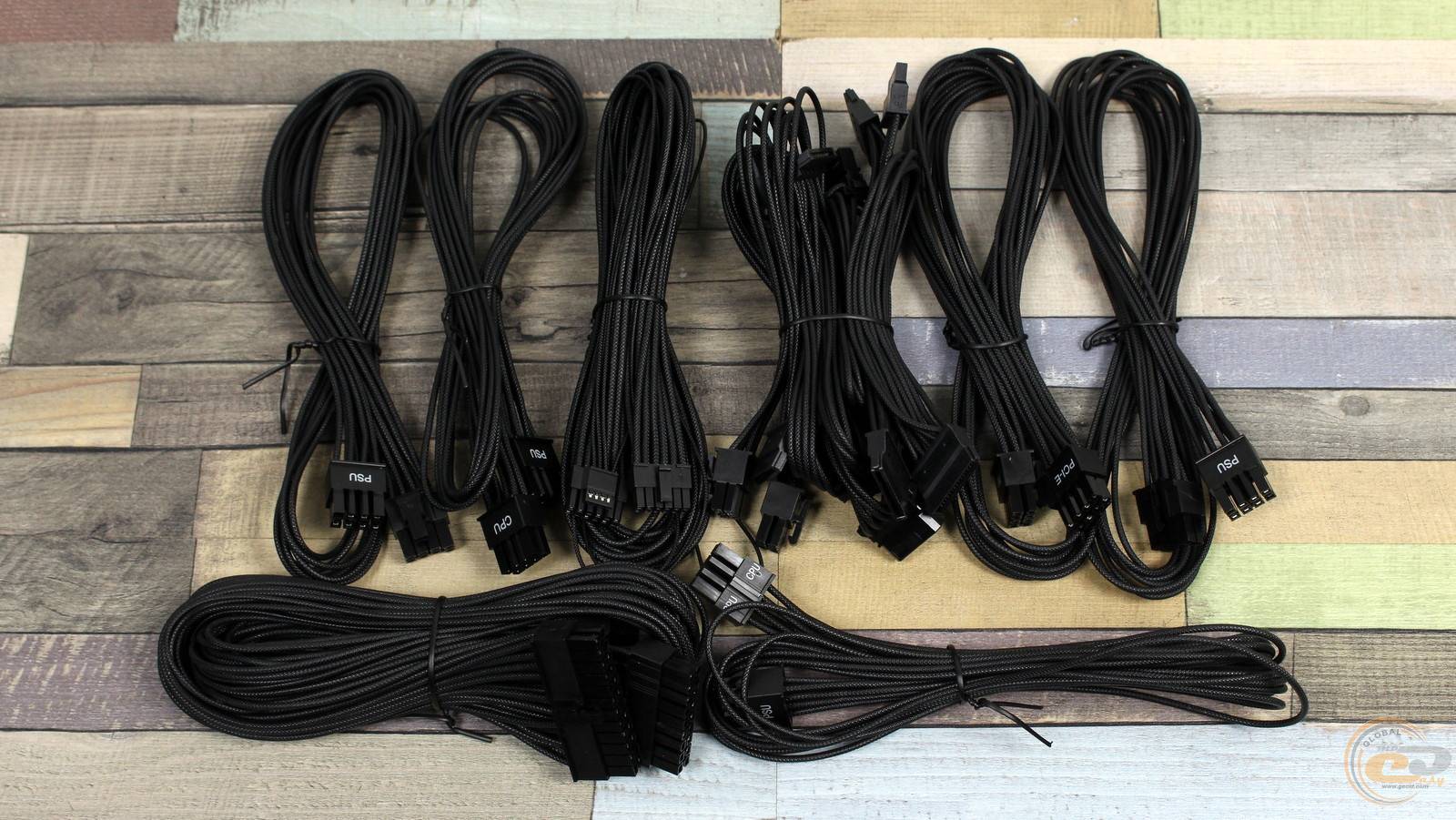

Сам набір кабелів тут досить багатий, а повна його конфігурація виглядає наступним чином:

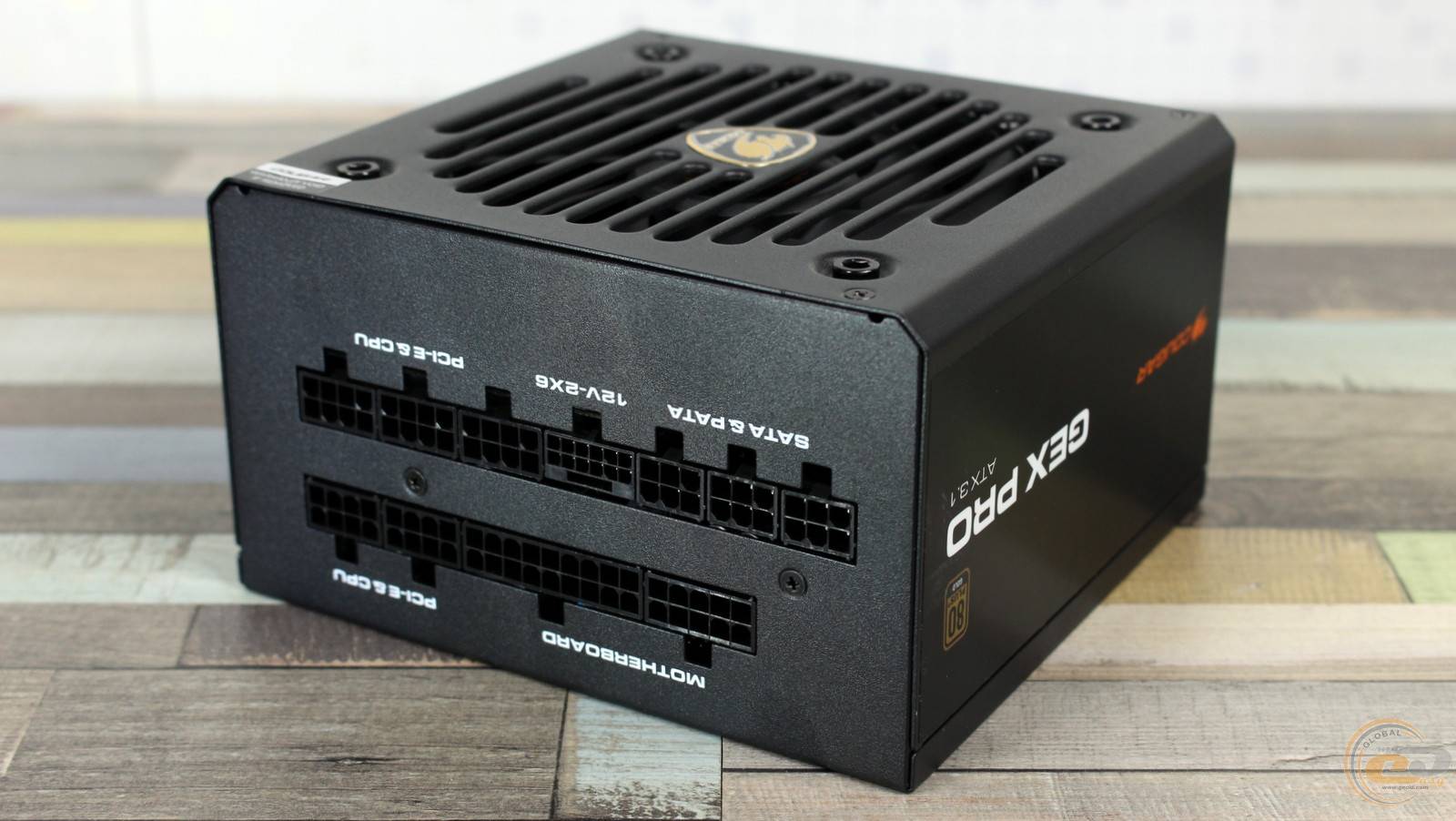

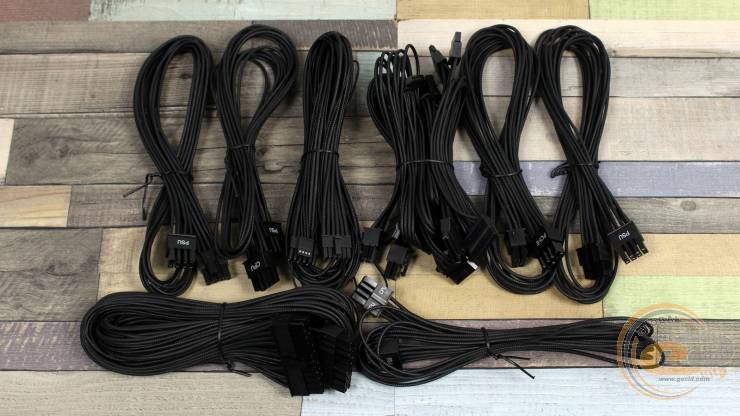

Основні конектори живлення — це 20+4-контактний ATX та два 8-контактні ATX12V на спільному кабелі, один із яких розбірний. Для живлення відеокарт передбачені три 6+2-контактні PCIe на окремих проводах. Крім того, присутній і сучасний PCIe 5.1 (він же 12V-2×6) у максимально свіжому виконанні. На жаль, максимальна його потужність не вказана. В свою чергу, під’єднати жорсткі диски та іншу периферію допоможуть вісім SATA та три PATA - на трьох окремих кабелях.

До речі, усі роз’єми підписані і мають різну форму та кількість конекторів. Тож правильно під’єднати їх до блока живлення зможе навіть новачок.

Внутрішня будова

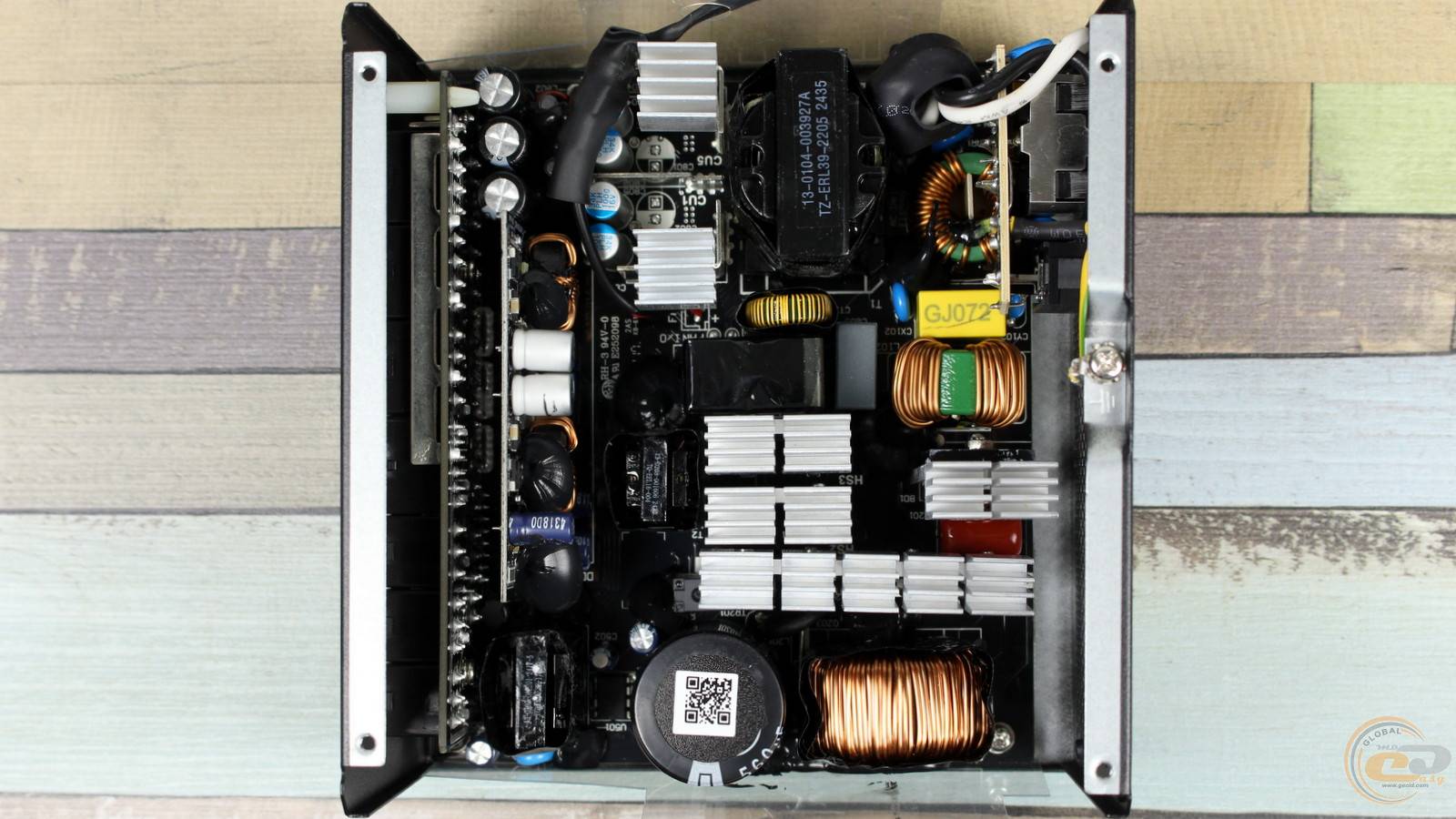

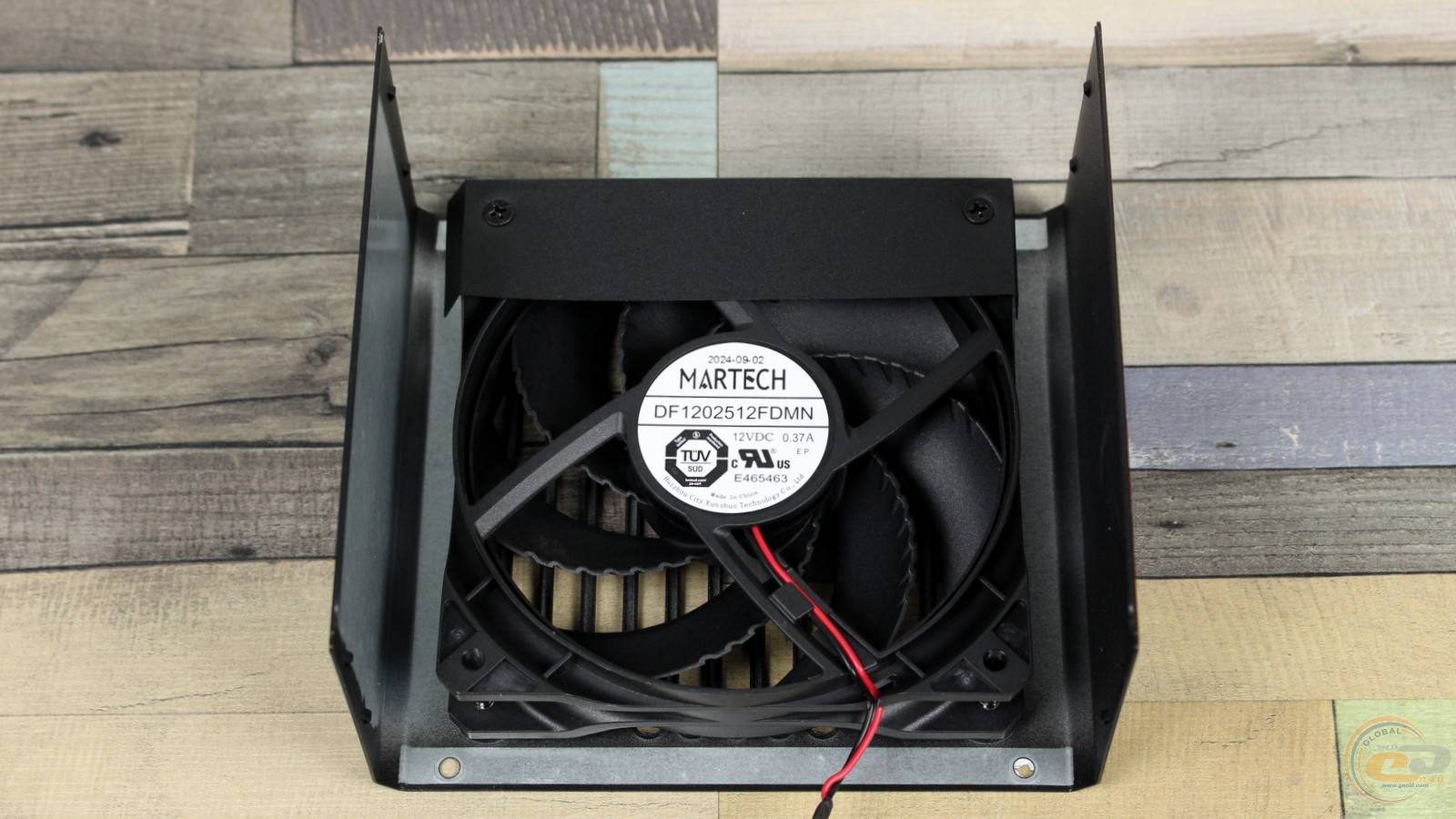

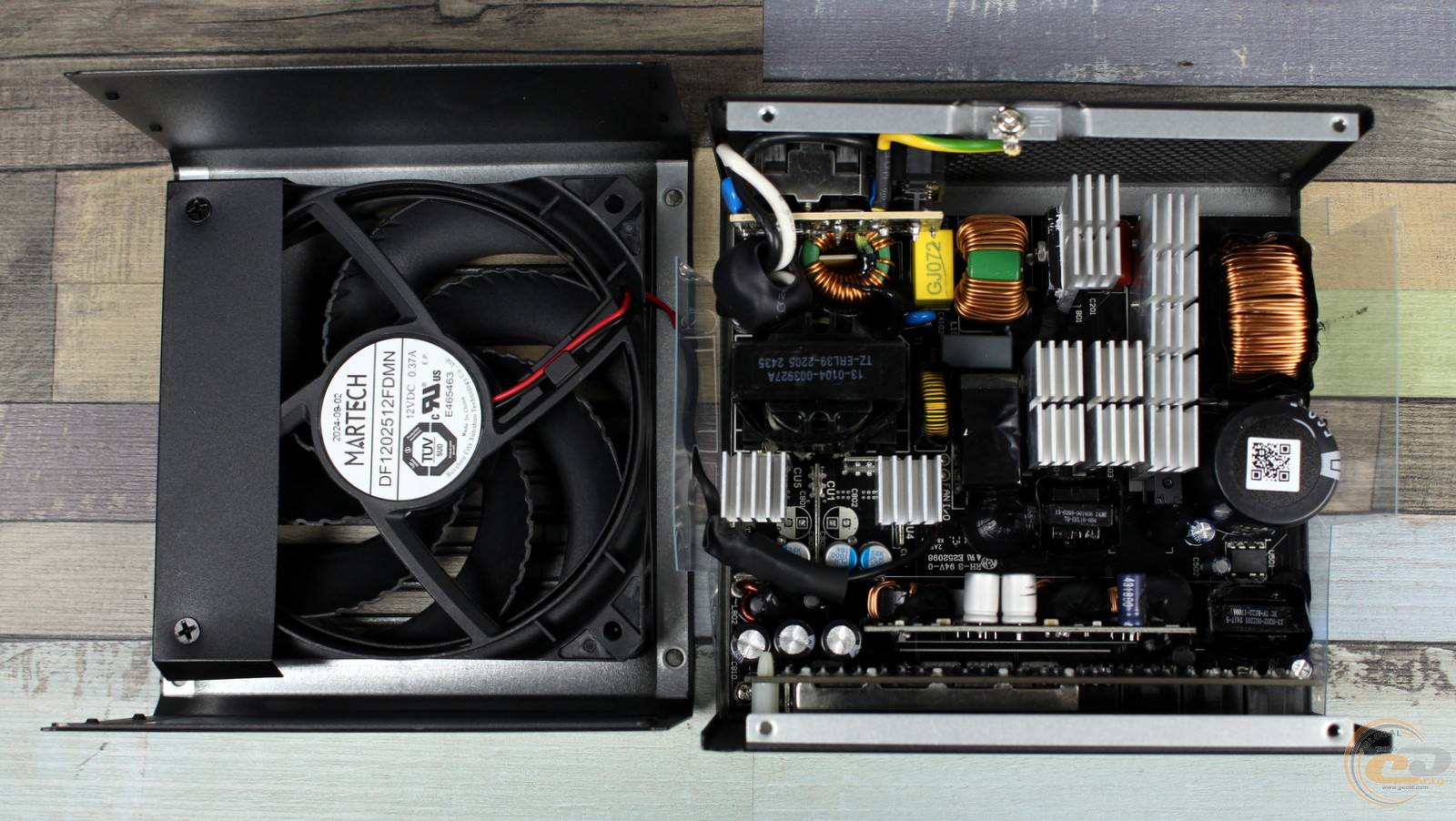

А тепер заглянемо всередину. Вентилятор MARTECH DF12025FDMN S1352512H ми зустріли вперше. Він має діаметр 120 мм та звичний 25-мм профіль. А в його основі лежить гідродинамічний підшипник (HDB) з тривалим терміном служби. Енергоспоживання ж не перевищує 4,44 Вт (12 В при 0,37 А).

Із цікавого: на лопатях є канавки, покликані підвищити плавність роботи й сприяти зниженню рівня шуму. Крім того, по колу лопаті об’єднані між собою стабілізаційним кільцем для зниження турбулентності та покращення інших якостей.

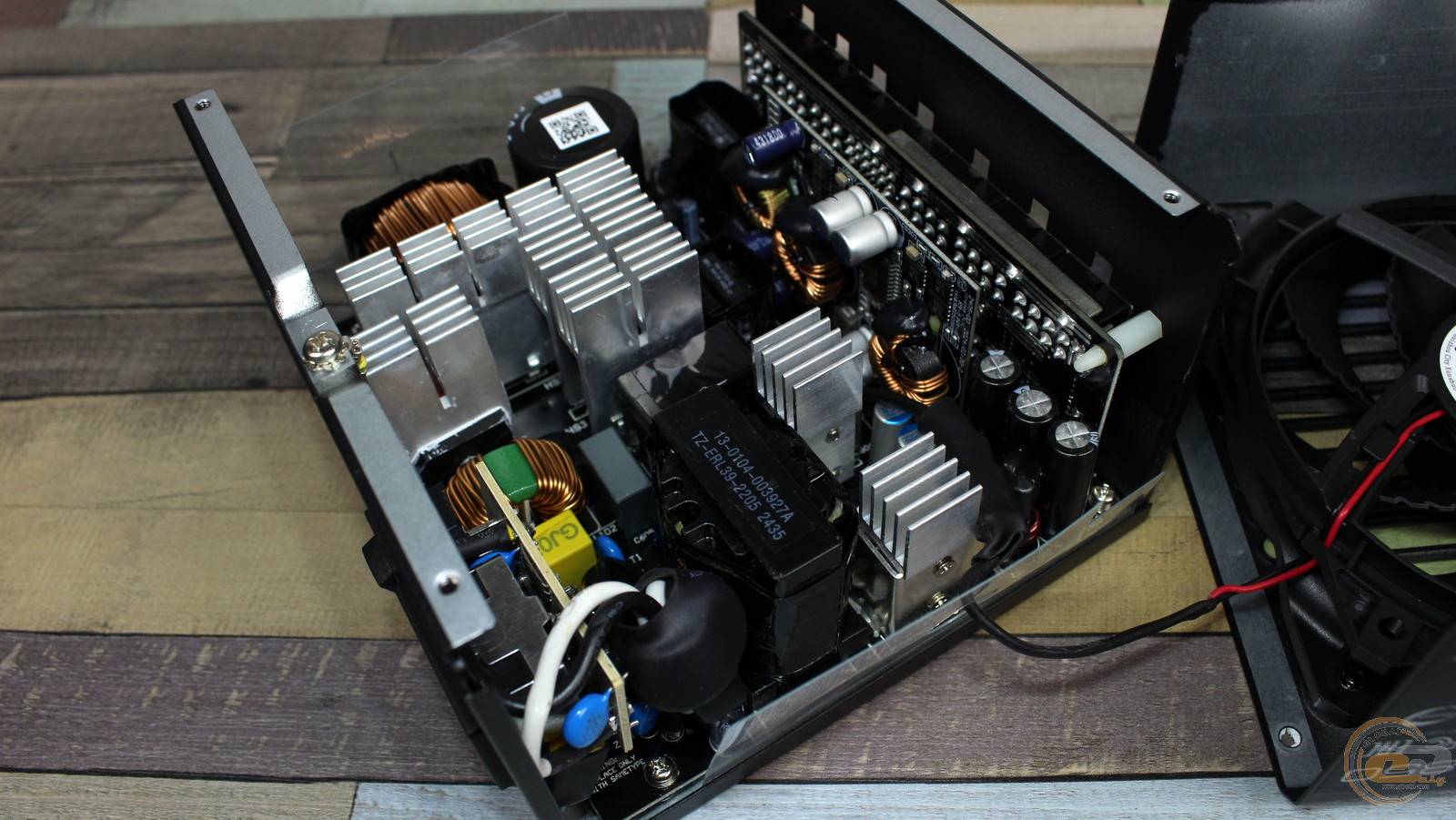

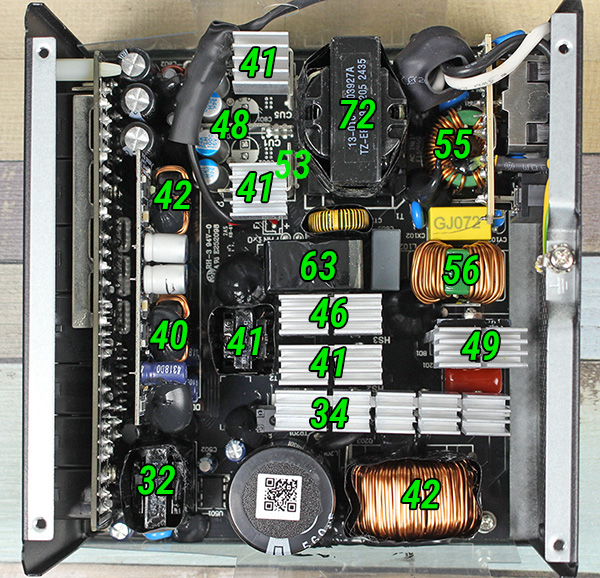

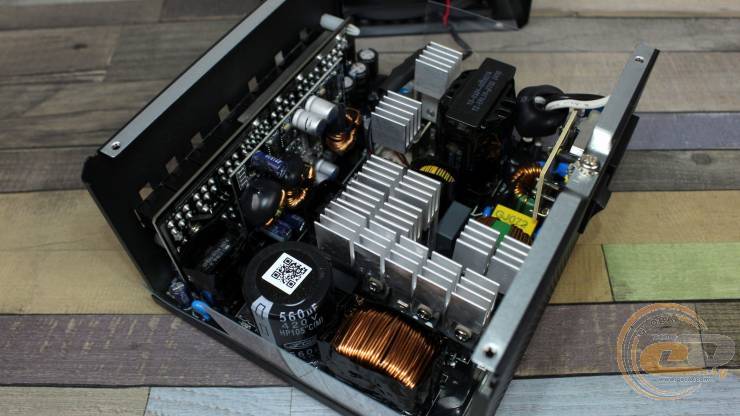

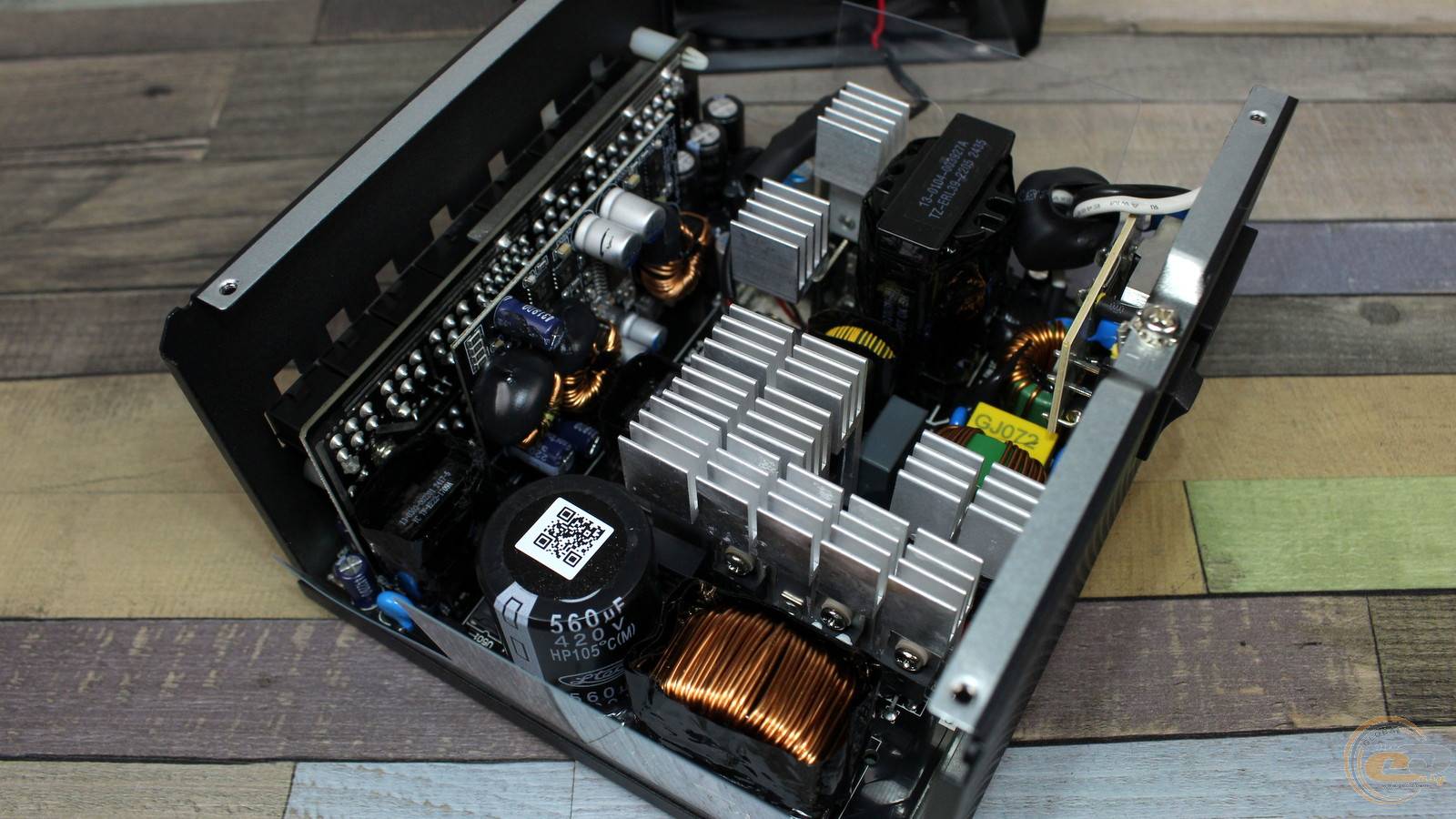

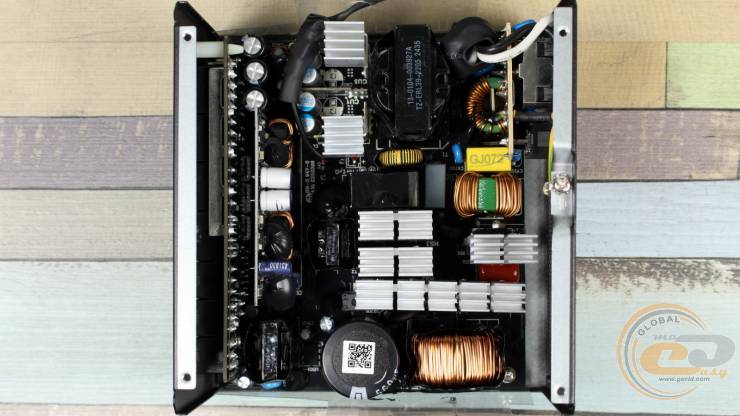

Всередині блока живлення COUGAR GEX PRO 850 присутні аж сім радіаторів для відведення тепла від найгарячіших вузлів.

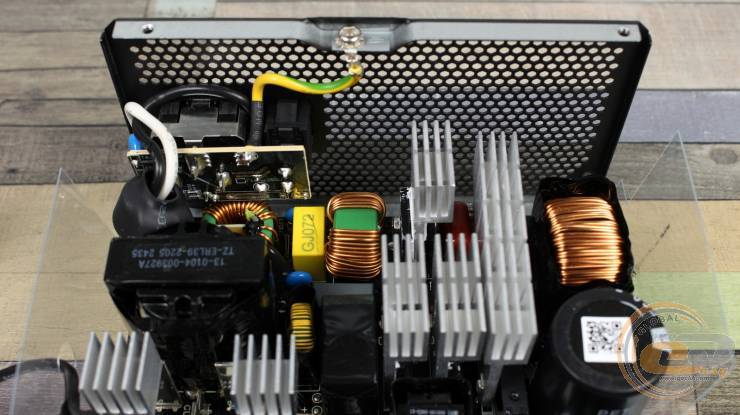

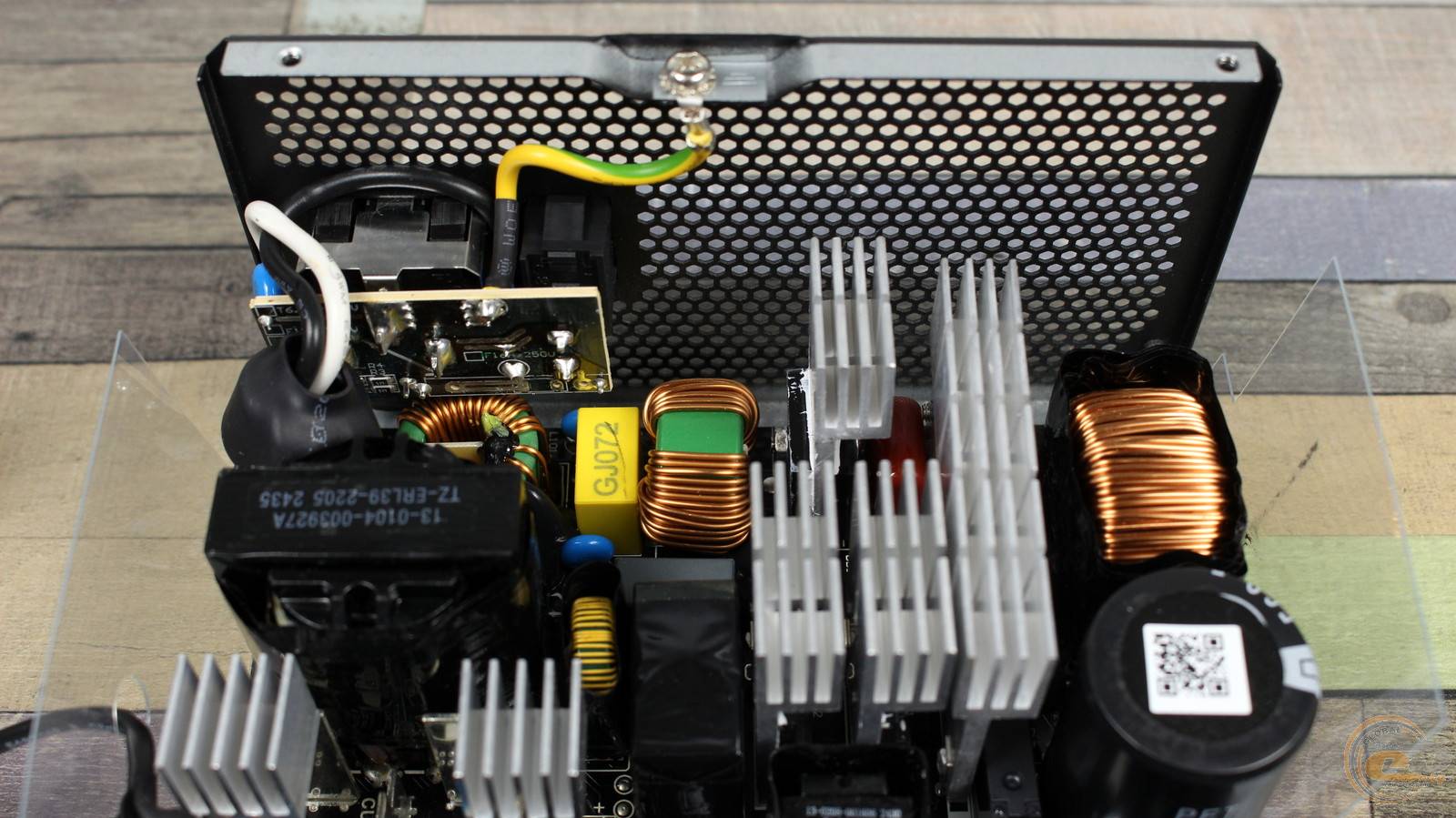

Якщо заглибитися в деталі, то вхідний електромагнітний фільтр містить усі необхідні елементи: пару котушок, X- та Y-конденсатори і варистор для грозозахисту. А радіатор поруч відводить тепло від двох діодних мостів.

На більшому охолоджувачі закріплені три силові елементи вузла APFC, які співпрацюють із розпаяним поруч дроселем чималеньких розмірів.

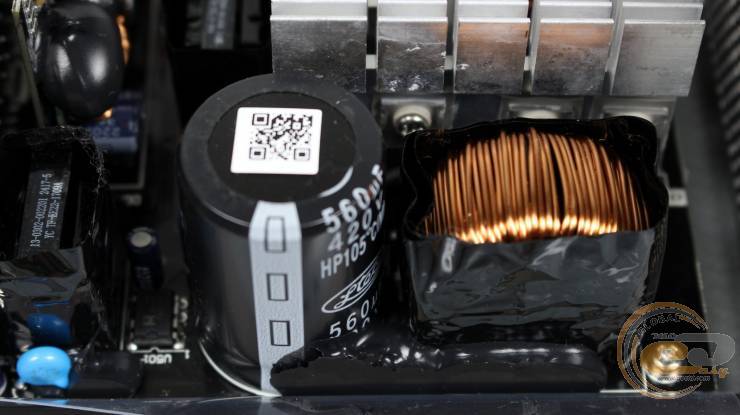

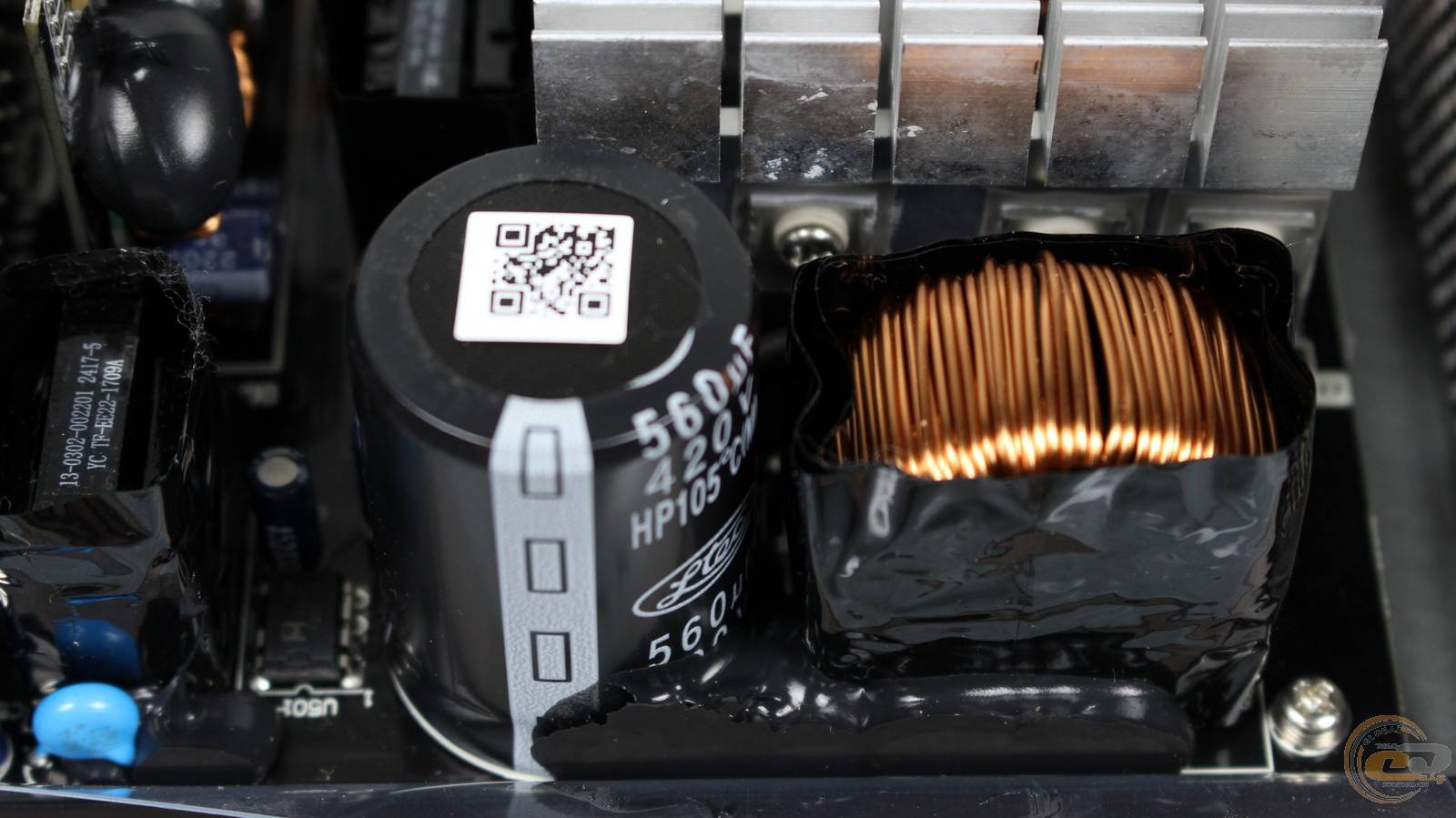

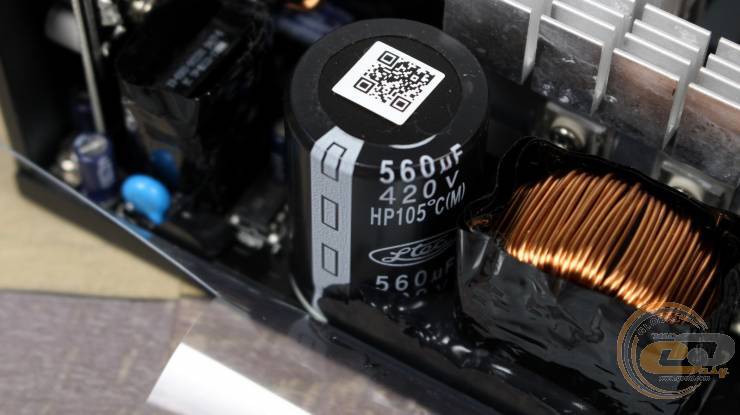

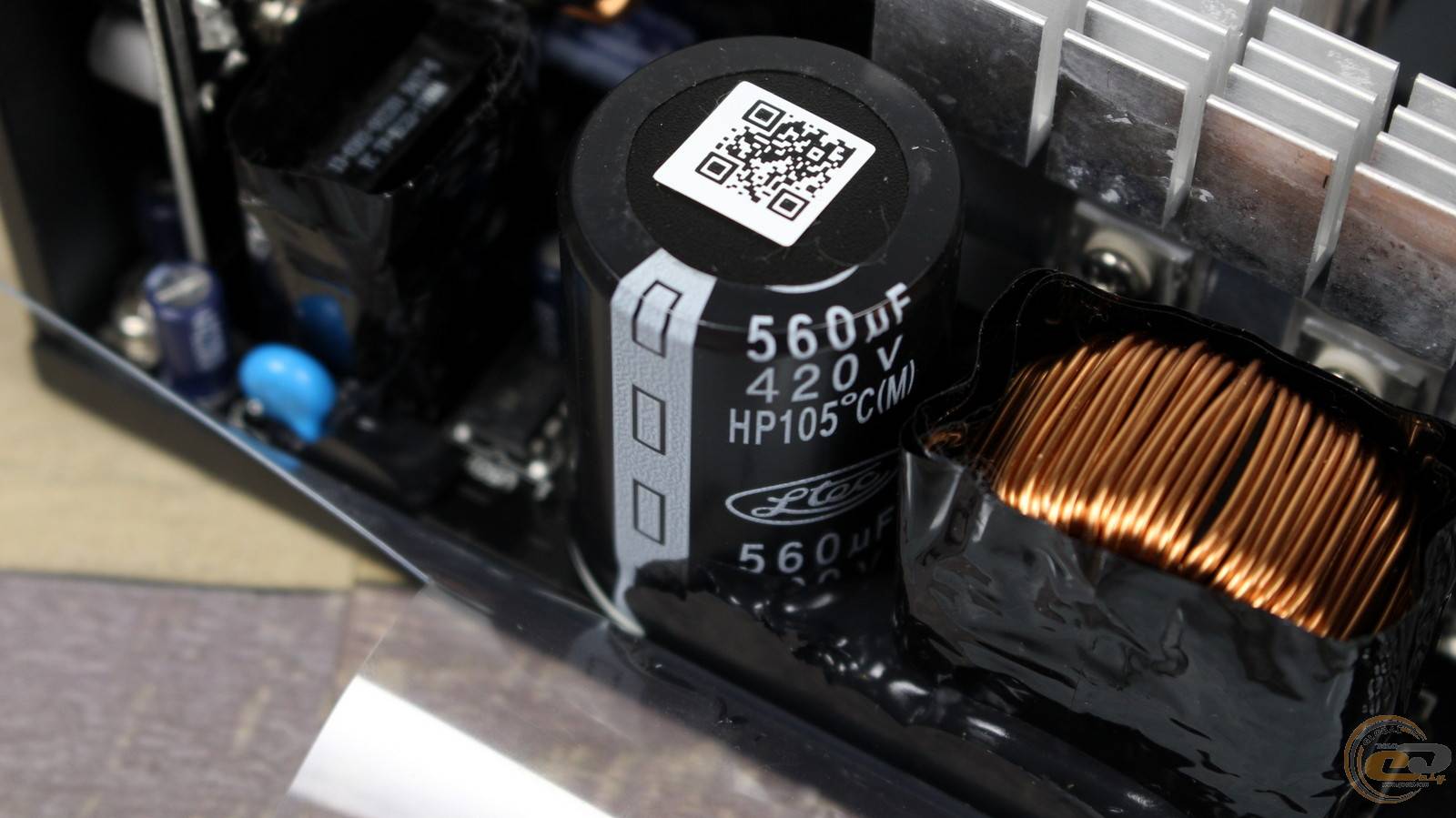

Вхідний конденсатор від тайванської Ltec належить до високотемпературної серії і має ємність 560 мкФ — не найменший, але і не особливо великий показник як для 850-ватника. А позаду нього заховалися реле та термістор для зменшення пускових струмів.

Транзистори-ключі розміщені ще на двох окремих радіаторах. До речі, у даному блоці живлення застосовану ефективну резонансну LLC-схему.

Далі бачимо трансформатор з позначенням ERL39, який перетворює змінну напругу. А група радіаторів відводить тепло від силових елементів, що відповідають за формування каналу +12В. В цьому ж вузлі видно чотири полімерні конденсатори. При цьому ще пара посадкових місць для аналогічних елементів залишилися вільними.

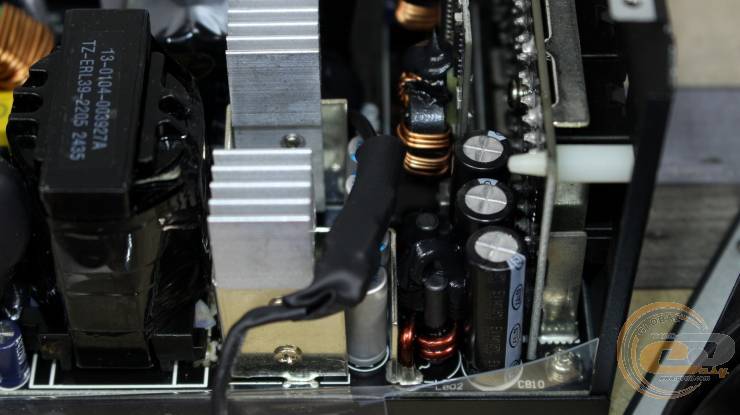

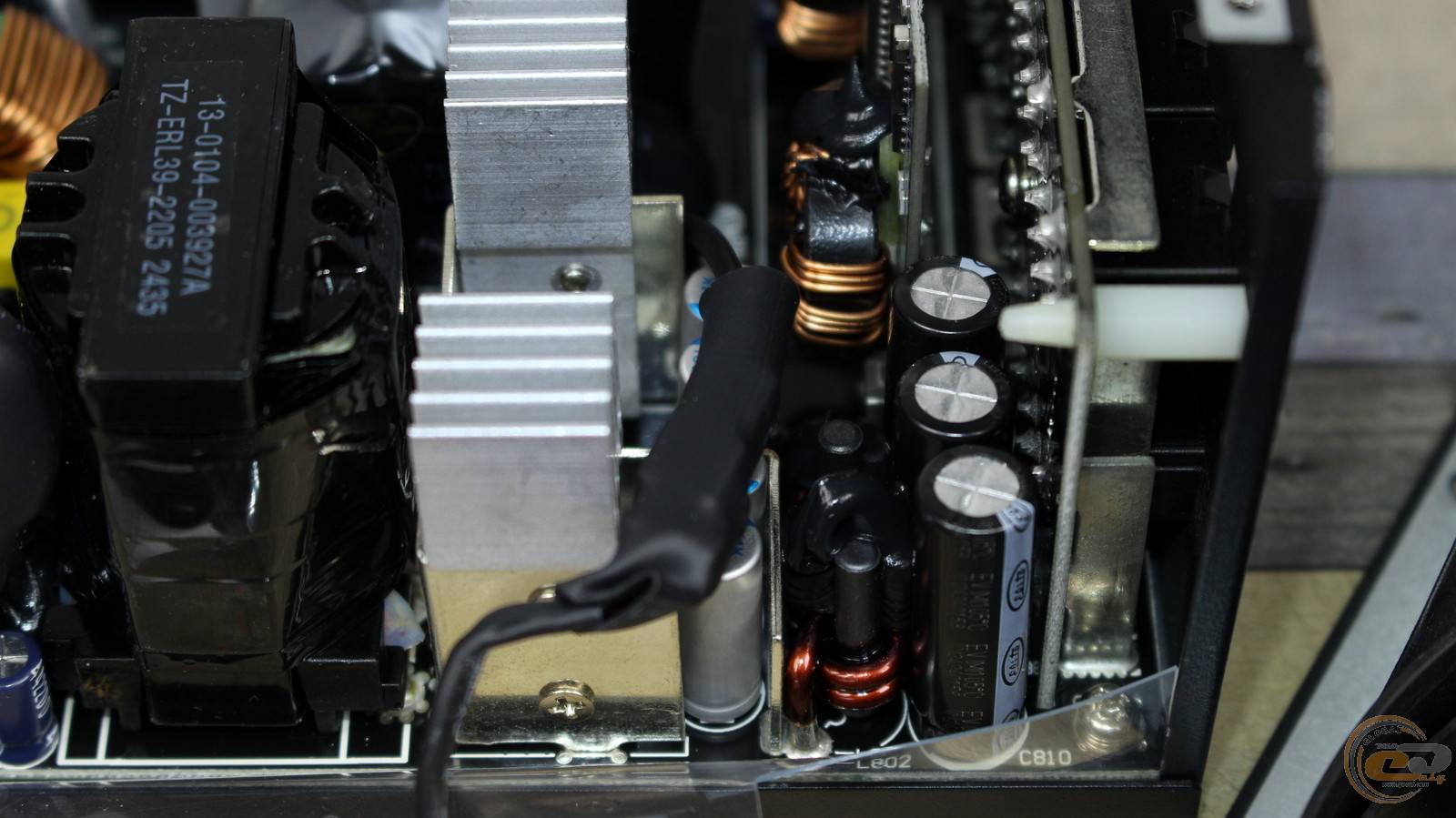

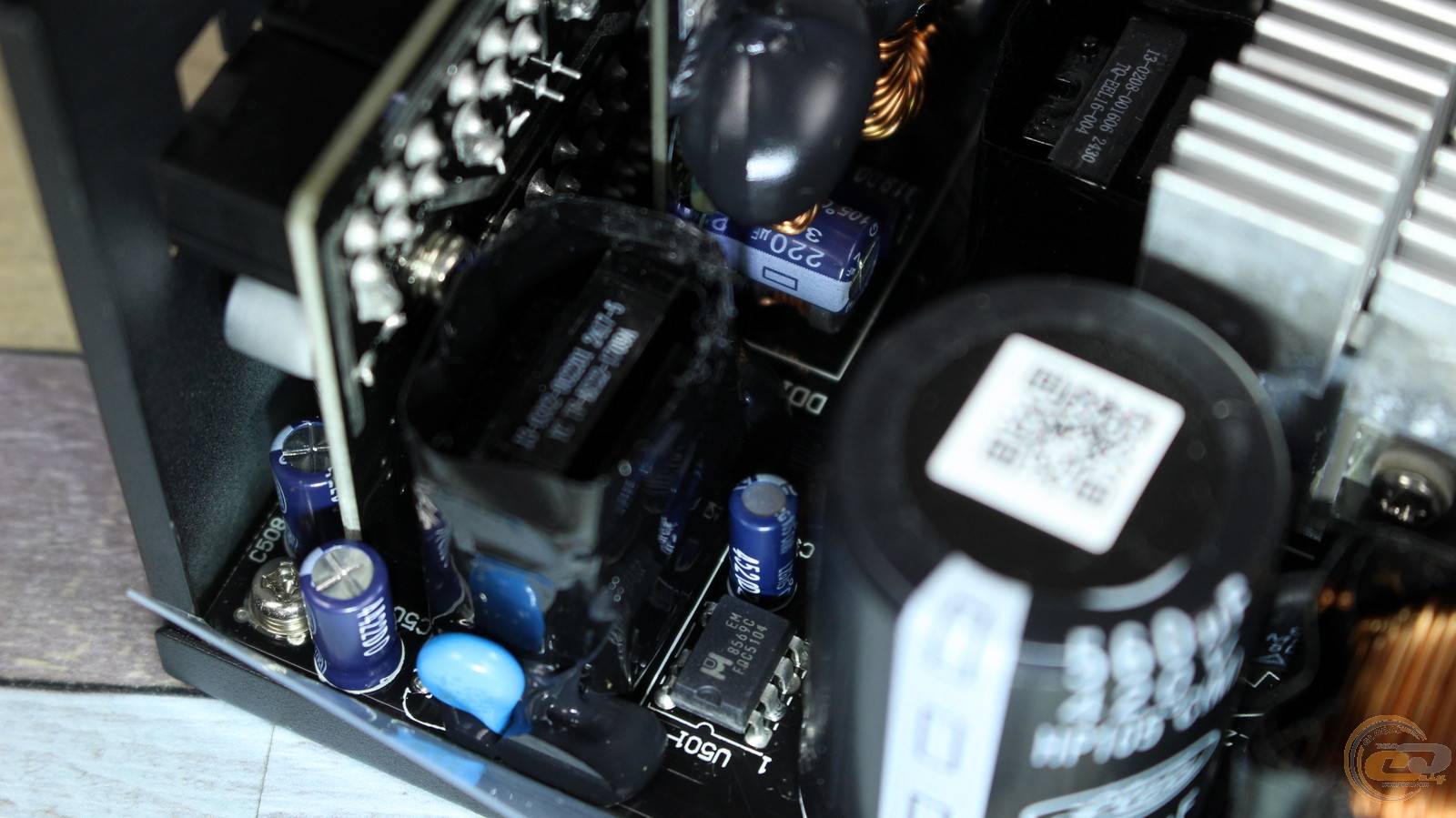

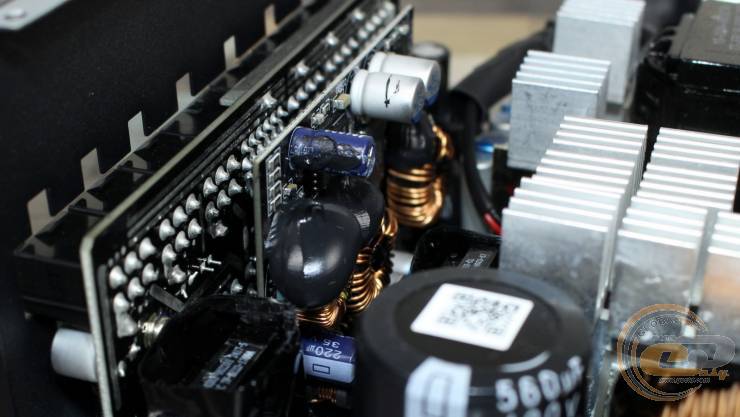

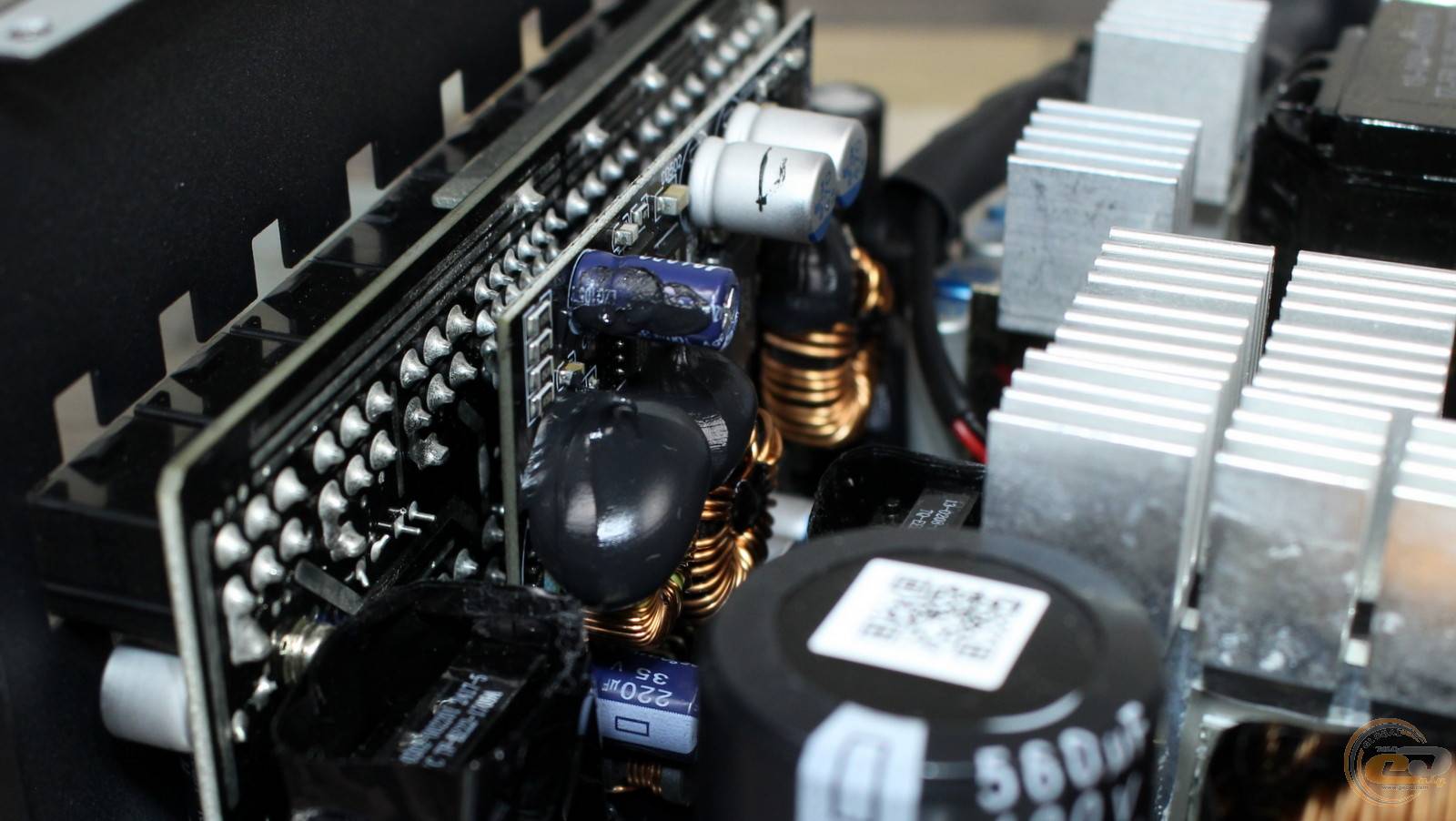

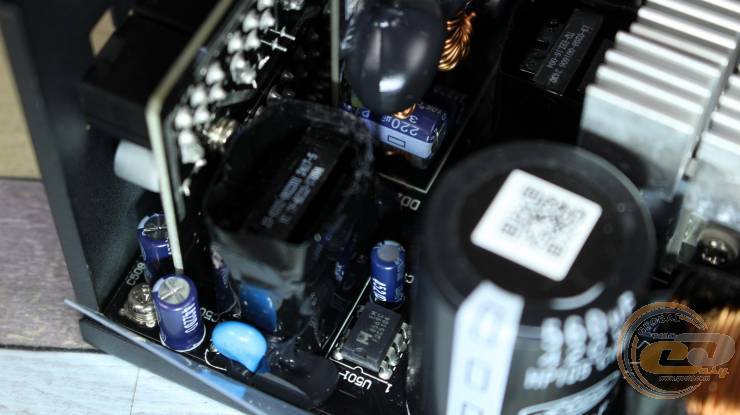

Складові DC-DC-перетворювачів, серед яких пара дроселів та конденсатори, розпаяні на окремій вертикальній платі. Ще одна, вже більша PCB позаду, містить на собі вихідні роз’єми та супутні елементи.

У вузлі фільтрації, як в інших частинах блока живлення, розпаяні високотемпературні електролітичні конденсатори від тайванських виробників Ltec та Elite. Вони мають посередню якість. До речі, на коробці виробник заявляє про використання японських ємностей, але принаймні всі електроліти – саме тайванського походження.

А от набір захистів COUGAR GEX PRO 850 потішив своєю різноманітністю. У списку є наступні:

• від підвищеної вихідної напруги (OVP);
• від заниженої вихідної напруги (UVP);
• від короткого замикання (SCP);
• від перевантаження за потужністю (OPP);
• від перевантаження за струмом кожного каналу (OCP);
• від перегрівання (OTP).

Крос-навантажувальні характеристики

А тепер час тестів. Згідно з нормами стандарту ATX12V, допустимий діапазон відхилень напруг для всіх ліній живлення становить ±5% від їх номіналу. Втім, виробник стверджує, що даний пристрій здатний тримати вихідну напругу у більш вузьких межах ±3%.

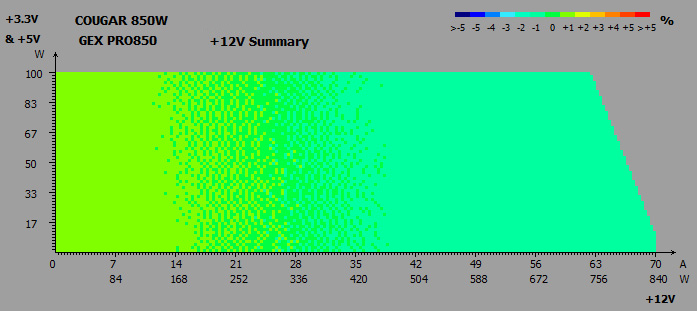

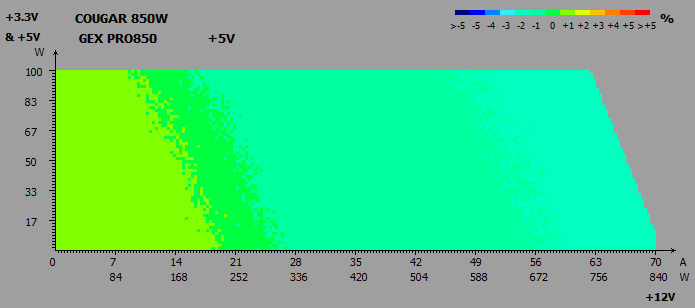

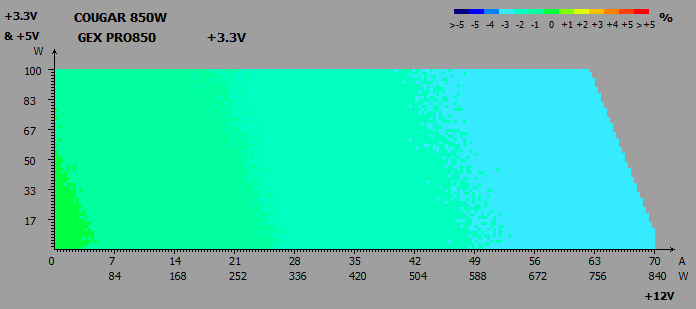

Під час крос-навантажувальних тестів на основних лініях живлення COUGAR GEX PRO 850 були зафіксовані такі відхилення:

• лінія +3,3В: від -3% до 0%;
• лінія +5В: від -2% до +1%;
• лінія +12В: від -1% до +1%.

І справді, напруги на всіх трьох лініях не виходили за межі 3-відсоткового діапазону. А канал +12В особливо потішив своєю стабільністю.

Шуми і пульсації на всьому діапазоні напруг

Для стандарту ATX12V передбачені такі допустимі норми, що стосуються рівня пульсацій (peak-to-peak):

• лінії +3,3В і +5В: 50 мВ;
• лінія +12В: 120 мВ.

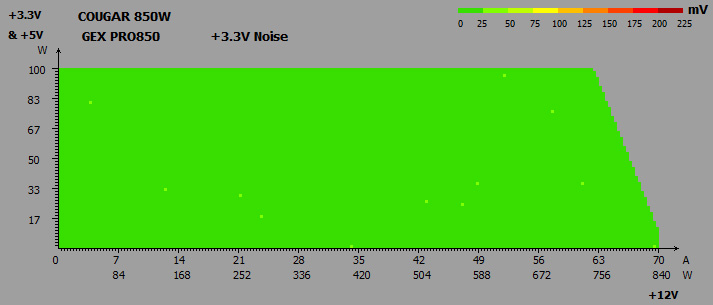

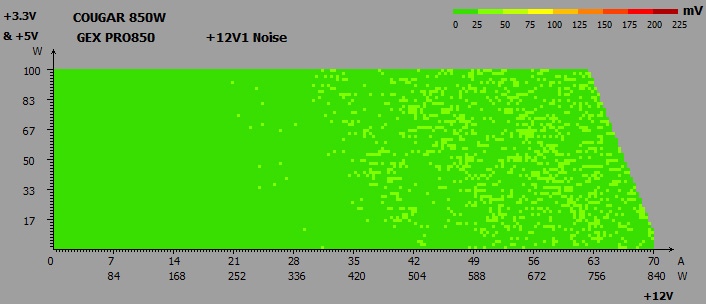

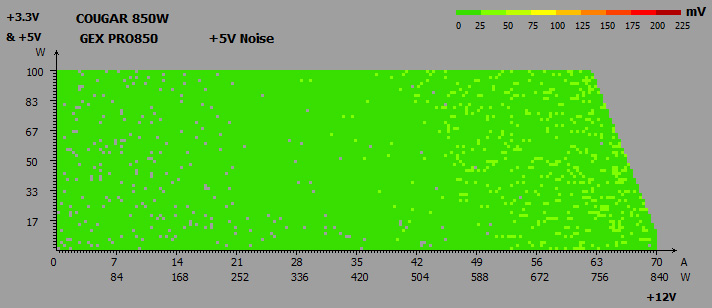

З пульсаціями також все гаразд — на всіх трьох каналах вони не перевищували 50 мВ.

Чергова лінія живлення + 5VSB

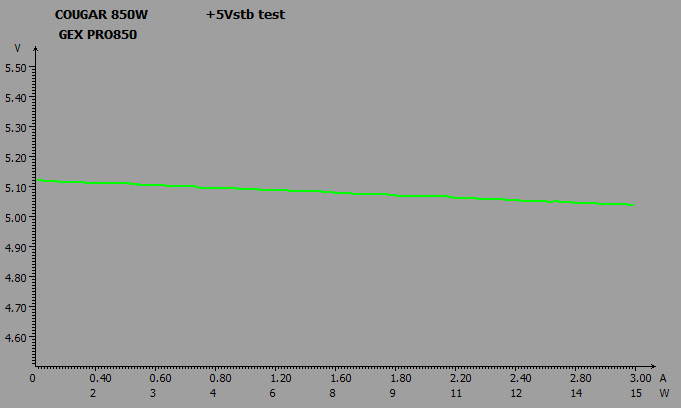

Хороший стан і у чергової лінії живлення. Залежно від навантаження, напруга на ній змінюється в допустимих межах: від 5,12 до 5,03 В, або від +2,4% до +0,6%.

PF

Таблиця, що показує зміну PF залежно від завантаження джерела живлення:

Навантаження* – навантаження у відсотковому відношенні до номінальної потужності блока живлення.

Модуль APFC, набраний у повному складі, також працює як слід. При споживаній потужності в 150 Вт коефіцієнт PF уже перевищує 0,9, а максимальне значення рівне 0,98 при 600 Вт і вище.

ККД

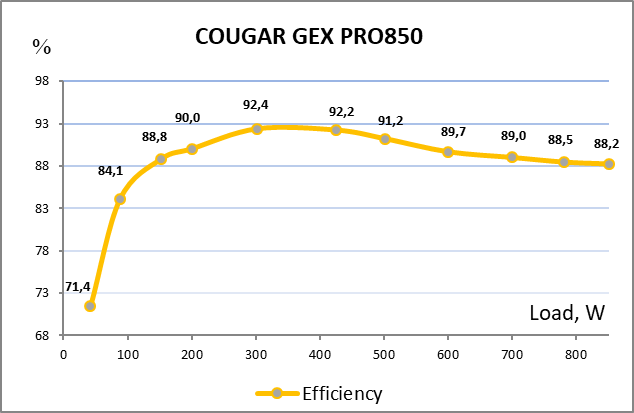

Енергоефективність блока живлення досягає 92,5%. Вона повністю відповідає сертифікату 80 PLUS Gold, адже при навантаженні 20%, 50% і 100% від номінальної потужності ККД перевищував необхідні 88%, 92% і 88% відповідно.

Система охолодження і температурний режим

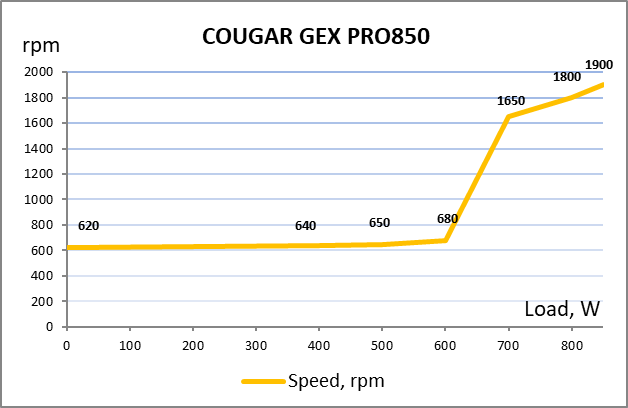

А тепер кілька рядків про систему охолодження. Виробник налаштував її таким чином, щоб вентилятор якомога довше працював на мінімальній швидкості обертання. Тож аж до позначки 600 Вт вертушка COUGAR GEX PRO 850 обертається дуже тихо при 620-680 об/хв. Далі її швидкість різко зростає до 1650 об/хв при 700 Вт, і вже більш плавно до 1900 об/хв при 850 Вт.

Тож на всьому робочому діапазоні шум залишається на комфортному рівні нижчому за середній. Недаремно 850-ватна модель отримала сертифікат Cybenetics Lambda A+, який видається дійсно тихим пристроям. До речі, 650- та 750-ватники йому уже не відповідають.

І так, швидкість обертання при високому навантаженні можна було б зменшити. Зате після 15-хвилинного 800-ватного навантаження головний трансформатор прогрівся всього лише до 72°C, а інші компоненти - були ще холоднішими. Загалом це сприяє тривалому терміну служби пристрою і, як зазначає виробник, дає змогу безпечно експлуатувати його навіть при спекотних +40°C. До слова, під час даного тестування температура в приміщенні становила лише +21°C.

Практичні випробування на реальній конфігурації

Для побудови реальної комп'ютерної системи був задіяний потужний 12-ядерний 24-потоковий процесор AMD Ryzen 9 5900X. А в якості відеоприскорювачів ми використовували Palit GeForce RTX 3090 GamingPro OC (TDP близько 350 Вт) та ASUS TUF Gaming GeForce RTX 3090 Ti OC Edition (450 Вт).

Компонент	Модель
Материнська плата	MSI MEG X570 GODLIKE (AMD X570, Socket AM4, DDR4, ATX)
Процесор	AMD Ryzen 9 5900X (Socket AM4, 12 / 24 x 3,7 – 4,8 ГГц, TDP 105 Вт)
РСО	ASUS TUF Gaming LC II 360 ARGB
Оперативна пам’ять	2 x DDR4-3600 16 ГБ Kingston FURY Beast RGB (KF436C18BBAK2/32)
Відеокарти	Palit GeForce RTX 3090 GamingPro OC ASUS TUF Gaming GeForce RTX 3090 Ti OC Edition (x8 PCIe 4.0)
SSD	Kingston KC600 512 GB (SKC600/512G)
Ватметр	Seasonic PowerAngel
Мультиметр	MASTECH MY64

Вимірювання проводилися у двох режимах: «Простій» та «Максимальне навантаження», яке створювалося за допомогою тесту AIDA FPU та тесту для завантаження відеокарти FurMark Donut (GK) в утиліті MSI Kombuster. Енергоспоживання системи вимірювалося за допомогою ватметра Seasonic PowerAngel, а напруги на трьох основних лініях — мультиметром MASTECH MY64.

У результаті вимірювання напруги живлення на вихідних лініях були отримані такі значення:

Навіть під час живлення дуже потужної конфігурації з двома відеокартами, вихідні напруги COUGAR GEX PRO 850 залишалися зразково стабільними. Їх відхилення не перевищували 2,4% від номіналу, а різниця між значеннями в простої і при навантаженні складала скромні 0,2-1%.

Енергоспоживання у простої та у вимкненому стані комп'ютера

На додаток до всього перерахованого вище, блок живлення COUGAR GEX PRO 850 потішить свого власника низьким енергоспоживанням у вимкненому стані (3 Вт) комп'ютера і в сплячому режимі (5 Вт).

Підсумок

Протестований нами COUGAR GEX PRO 850 явно створювався відповідно до найактуальніших вимог до сучасних блоків живлення.

Так, він оснащений конектором для під’єднання відеокарт PCIe 5.1 (12V-2×6), який є поліпшеною версією попередника. Також 850-ватник отримав сучасний сертифікат Cybenetics Lambda A+, що свідчить про тиху роботу цього пристрою. Зокрема, при навантаженні аж до 600 Вт вентилятор працює при дуже тихих 600-680 об/хв.

Звісно ж, таке практично безшумне відведення тепла стало можливим завдяки високому ККД рівня 80 PLUS Gold. Завдяки цьому нагрівання внутрішніх компонентів дуже незначне навіть при навантаженні близькому до номінального. А це в свою чергу позитивно відіб’ється на ресурсі пристрою. Тому і гарантійний термін даного блока живлення становить аж 10 років. От тільки тут потрібно уважно обирати інтернет-магазин, адже багато із них пропонують лише 5-річну гарантію.

Єдиним аспектом, що не повністю відповідав очікуванням, стала якість елементної бази. Хоча на коробці заявлено використання японських конденсаторів, на практиці всередині нашого примірника ми виявили тайванські високотемпературні електроліти середньої якості. Зрозуміло, що у багатьох випадках компонентна складова конкретного блока живлення є лотереєю і може суттєво відрізнятися залежно від партії. І все ж хотілося б мати впевненість у наявності як мінімум японського електроліта на вході, не кажучи вже про інші вузли.

Переваги:

• дуже хороший рівень ККД (80 PLUS Gold);
• високоефективна резонансна LLC-схема та DC-DC-перетворювачі у вторинному колі;
• використання в багатьох вузлах якісних полімерних конденсаторів;
• хороший стан напруг на основних лініях живлення;
• відсутність просідання напруги при підключенні дуже потужної конфігурації;
• наявність усіх видів захистів;
• три 6+2-контактні роз’єми PCIe та один PCIe 5.1 (12V-2×6);
• повністю модульні кабелі;
• можливість роботи в широкому діапазоні мережевої напруги;
• дуже ефективна система охолодження;
• вентилятор на основі надійного гідродинамічного підшипника;
• комфортний рівень шуму на всьому діапазоні навантажень (відповідає сертифікату Cybenetics Lambda A+);
• 10 років гарантії.

Особливості:

• використання тайванських електролітичних конденсаторів середньої якості;
• у деяких інтернет-магазинах гарантійний термін рівний п’яти рокам замість десяти.

Автор: Олесь Пахолок

Висловлюємо подяку компанії COUGAR UKRAINE за наданий для тестування блок живлення.
