Огляд блока живлення Cooler Master V650 SFX Gold: велика сила в компактному корпусі

16-06-2021

Напевно, багато власників ПК замислювалися про збірку системника в компактному корпусі, щоб він займав зовсім мало місця, але справлявся з будь-якими завданнями не гірше повнорозмірного. Реально? Цілком! Правда, у такому разі доведеться гарненько пошукати відповідний корпус, материнську плату, відеокарту і систему охолодження процесора. Так, ще й джерело живлення повинен бути одночасно мініатюрним і досить потужним.

Cooler Master V650 SFX Gold

Один із прикладів такого роду рішень - «золота» новинка зразка 2021 року блок живлення Cooler Master V650 SFX Gold (MPY-6501-SFHAGV) на цілих 650 Вт. Так, і це ще не межа...

Специфікація

Модель

Cooler Master V650 SFX Gold
(MPY-6501-SFHAGV)

Тип

SFX 12V 3.42 / EPS12V

Номінальна потужність, Вт

650

Потужність по каналу 12В, Вт

649,2

Потужність ліній +3,3В и +5В, Вт

120

Кількість ліній +12В

1

Максимальний вихідний струм каналу +3,3В, А

20

Максимальний вихідний струм каналу +5В, А

20

Максимальний вихідний струм каналу +12В, А

54,1

Максимальний вихідний струм каналу -12В, А

0,3

Максимальний вихідний струм каналу +5Vsb (чергова лінія живлення), А

3

Вхідна напруга, В

100 − 240

Частота, Гц

50 − 60

Вхідний струм, А

4 – 8

ККД, %

≤92%

Сертифікований 80 PLUS

Gold

Метод компенсації коефіцієнта потужності

Активний

Коефіцієнт потужності  (PF), %

93

PCIe-роз'ємів

4 (6+2-контактні)

Модульний

Так

Розміри вентилятора, мм

92 х 92 х 15

Тип підшипника вентилятора

FDB

Захисти

OPP, OVP, UVP, OCP, OTP, SCP

Розміри джерела, мм

100 х 125 х 64

Гарантія, років

10

Час напрацювання на відмову БП (MTBF), годин

100 000

Сайт виробника

Cooler Master

Cooler Master V650 SFX Gold

Упаковка і комплект постачання

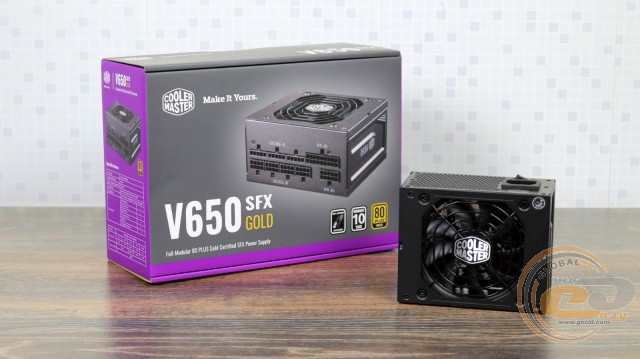

Коробка має добре впізнаване забарвлення, властиве пристроям Cooler Master. Тут же маємо достатньо інформації про ключові переваги БЖ, у тому числі перелік конекторів і електротехнічні показники. Правда, для розуміння всього перерахованого стане в нагоді знання англійської.

Cooler Master V650 SFX Gold

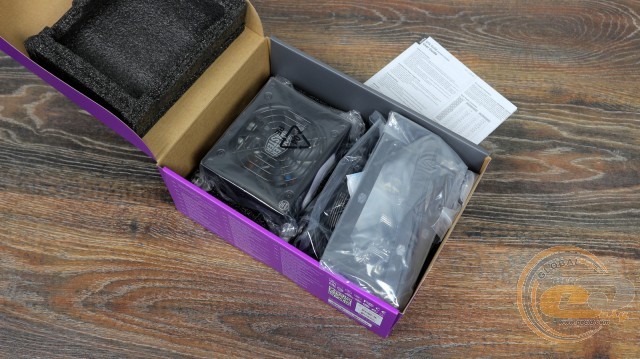

Сам блок з усіх боків надійно захищений пом'якшуючими вставками.

Cooler Master V650 SFX Gold

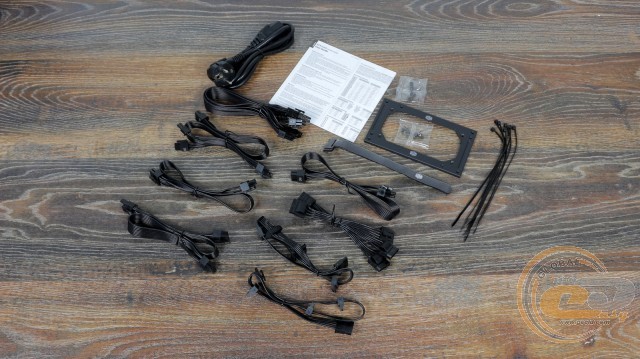

Ще близько половини простору всередині упаковки займають:

  • мережевий шнур живлення;
  • набір модульних кабелів;
  • два комплекти кріпильних гвинтів у пакетах;
  • набір багаторазових і одноразових стяжок;
  • паперова документація;
  • рамка для монтажу джерела в відсік для ATX-пристрою.

Завдяки останньому новинку при необхідності можна встановити і всередині повноформатного ATX-корпуса. Але в такому разі слід врахувати застосування більш коротких кабелів живлення.

Зовнішній вигляд

Cooler Master V650 SFX Gold

Компактний прямокутний брусочок з чорним матовим забарвленням має цілком ординарні розміри, як для пристрою формату SFX: 100х125х64 мм. В одній і тій же площині знаходяться гвинти для кріплення вентилятора і для доступа всередину пристрою. Один з них прикритий гарантійною наклейкою, термін придатності якої складає значні 10 років.

Cooler Master V650 SFX Gold

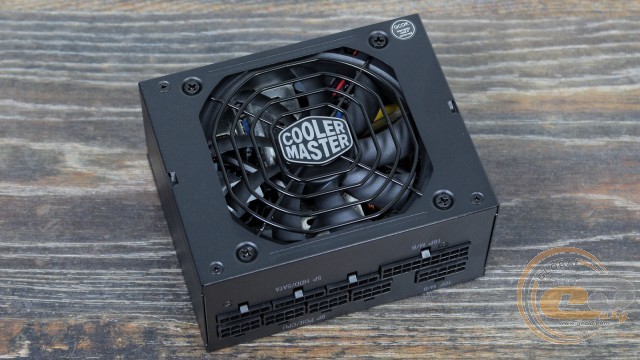

Вентилятор діаметром 92 мм посередині панелі захищений сіткою типу «гриль» з фірмовим логотипом по центру, щоб безпомилково можна було визначити виробника пристрою.

Cooler Master V650 SFX Gold

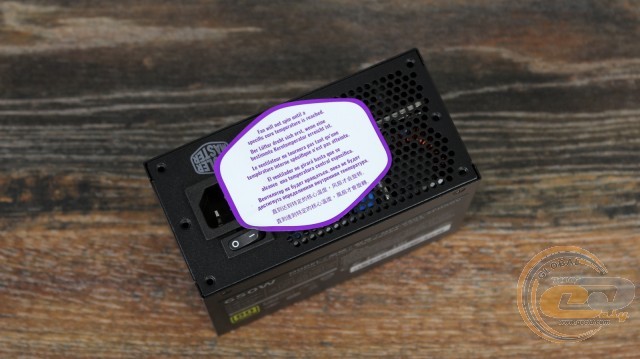

Тильна панель зустрічає нас попереджувальною наклейкою. У ній записано, що пропелер не буде обертатися до досягнення певної температури всередині джерела. Що ж, подякуємо за нагадування!

Cooler Master V650 SFX Gold

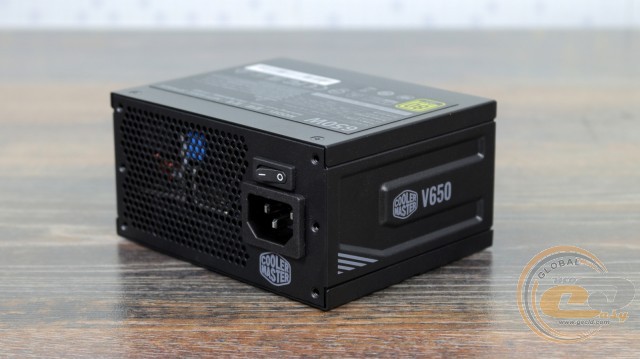

Крім наклейки тут знайшлося місце для компактного вимикача, роз'єму живлення, логотипу виробника та отворів-сот. Перемикача гібридного режиму немає, отже, відключити його ніяк не вийде.

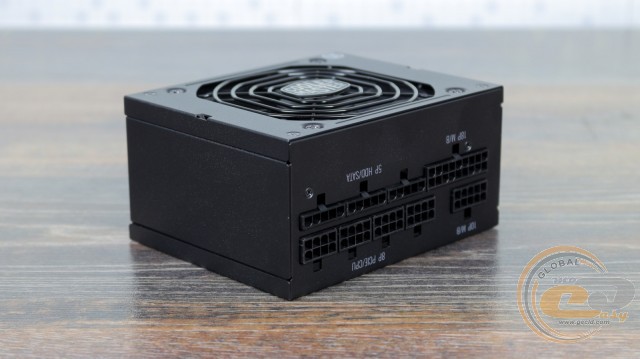

Також увагу привертає одна з боковин: вона рельєфна і доповнена відповідними написами.

Cooler Master V650 SFX Gold

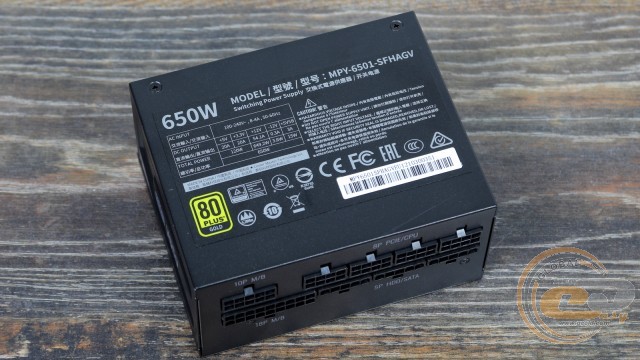

Але найбільше інтересу представляє наклейка на «черевці» БЖ. Тут вказано застосування однієї 12-вольтової лінії потужністю 99,9% від номіналу. Для молодших каналів +3,3В і +5В також виділено достатньо - 120 Вт у сумі або по 20 А на кожен з них.

Cooler Master V650 SFX Gold

Усі кабелі у Cooler Master V650 SFX Gold повністю модульні. Для зручності укладання вони виконані у вигляді гнучких шлейфів. Калібр більшості дротів звичний - 18 AWG, але для живлення відеокарт використовуються провідники товстіший - 16 AWG.

Основні конектори живлення (20+4-контактний ATX і пара 8-контактних ATX12V) забезпечують підтримку комп'ютерів з одним або двома CPU. А для живлення графічної підсистеми в складі новинки є чотири 6+2-контактних PCIe на двох дротах. Периферійні ж конектори дозволять під'єднати до восьми пристроїв SATA і до чотирьох PATA.

Повна конфігурація системи кабелів виглядає так:

Типи роз'ємів

Кількість

Довжина дротів до роз'єма (роз'ємів), см

Калібр застосовуваних дротів

20+4-контактний ATX

1

30

18 AWG

8-контактний ATX12V

1

50

18 AWG

4+4-контактний ATX12V

1

50

18 AWG

два 6+2-контактні PCIe

2

40-55

16 AWG

чотири SATA

2

10-20-30-45

18 AWG

чотири PATA

1

10-20-30-45

18 AWG

Cooler Master V650 SFX Gold

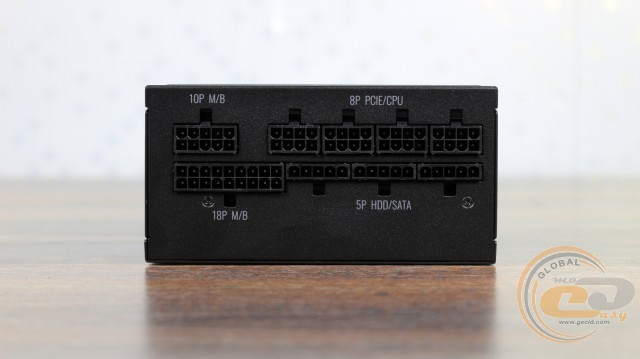

До речі, усі роз'єми для підключення кабелів підписані, тому з цією процедурою впорається навіть новачок. Тим більше що і форма отворів не дозволить помилитися.

Внутрішня будова

Cooler Master V650 SFX Gold

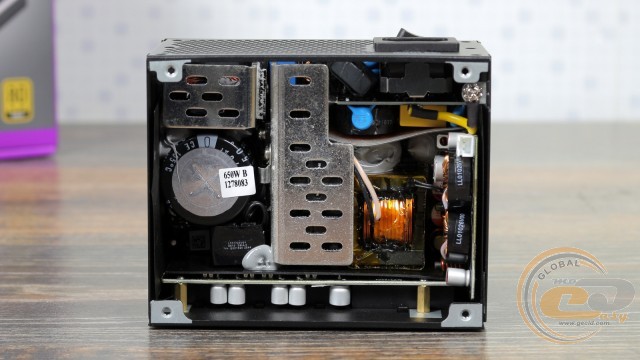

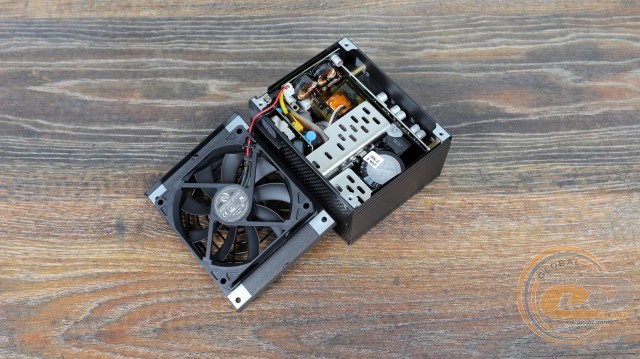

Після зовнішнього огляду хочеться зануритися в схемотехнику. На жаль, компактні габарити SFX-пристрою вилилися в максимально тісне компонування, тому розглянути всі вузли детально не вийшло. Але хоча б про ключові обов'язково розповімо.

Cooler Master V650 SFX Gold

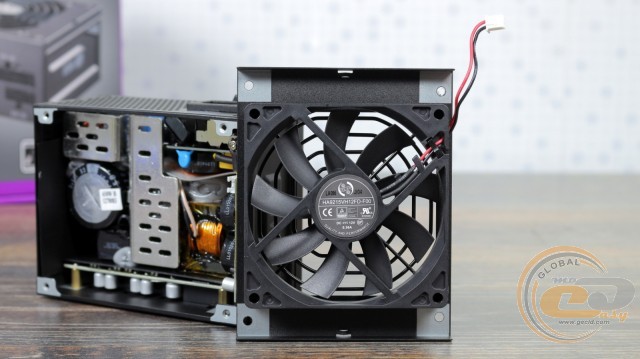

Отже, вентилятор HONG HUA HA9215VH12FD-F00 має скромний діаметр 92 мм і невелику 15-мм висоту профілю. У його основі застосовується надійний і тихий гідродинамічний підшипник. Сам пропелер споживає 4,32 Вт (12 В при 0,35 А), підключаючись через звичний знімний двоконтактний конектор.

Cooler Master V650 SFX Gold

Гібридний режим роботи СО вимогливий до розмірів радіаторів. Їх тут два, обидва вони Г-образні і мають вирізи для більш ефективного відводу тепла. Помітно прагнення виробника максимально збільшити площу тепловідведення - похвально!

Cooler Master V650 SFX Gold

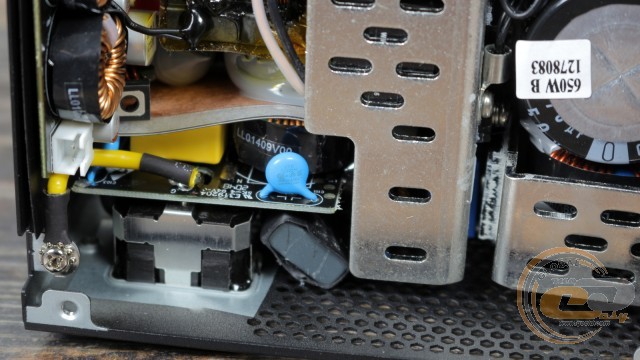

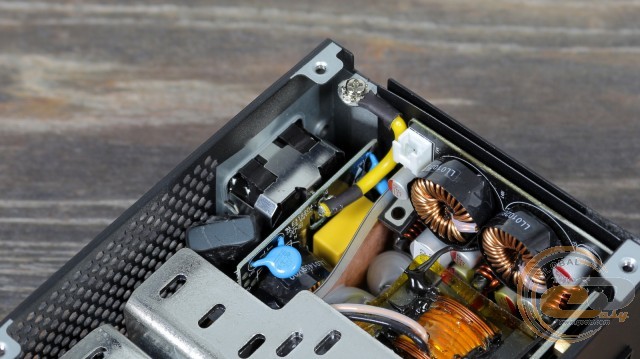

З елементів вхідного EMI-фільтра Cooler Master V650 SFX Gold нам вдалося розглянути один дросель, пару X- і чотири Y-конденсатори, а також варистор (біля вхідного роз'єму, зі зворотного боку дочірньої плати).

Cooler Master V650 SFX Gold

На радіаторі поменше закріплена діодна збірка. А під охолоджувачем видніється великий дросель вузла APFC.
