Огляд блока живлення Cooler Master V650 Gold - v2: тиха міць

10-09-2021

Нещодавно до нашої тестової лабораторії завітав примітний малюк - блок живлення Cooler Master V650 SFX Gold формату SFX. Незважаючи на дуже компактні габарити (100х125х64 мм), він зміг не тільки видати всю заявлену потужність (а це чималі 650 Вт), але навіть витримав 23%-е перевантаження. Правда, виробнику все ж довелося піти на компроміс - після позначки 500 Вт компактний 92-мм вентилятор нагадує про себе середнім рівнем шуму з характерним гулом.

Cooler Master V650 Gold – v2

Для чого ми все це розповідаємо? Судячи з заявленими характеристиками, оглядає блок живлення Cooler Master V650 Gold - v2 (MPY-650V-AFBAG) дуже близький за своєю конструкцією до Cooler Master V650 SFX Gold. Але тут йдеться про повнорозмірне ATX-рішення. Отже, габаритний 135-мм вентилятор повинен забезпечити комфортний шумовий фон, а вихідні показники очікуються як мінімум не гірше. Так чи йдуть справи насправді?

Специфікація

Модель

Cooler Master V650 Gold – v2
(MPY-650V-AFBAG-EU)

Тип

ATX 12V 2.52/EPS12V

Номінальна потужність, Вт

650

Потужність по каналу 12В, Вт

649,2

Потужність ліній +3,3В та +5В, Вт

120

Кількість ліній +12В

1

Максимальний вихідний струм каналу +3,3В, А

20

Максимальний вихідний струм каналу +5В, А

20

Максимальний вихідний струм каналу +12В, А

54,1

Максимальний вихідний струм каналу -12В, А

0,3

Максимальний вихідний струм каналу +5Vsb (чергова лінія живлення), А

3

Вхідна напруга, В

100 − 240

Частота, Гц

50 − 60

Вхідний струм, А

4 – 8

ККД, %

≤92%

Сертифікований 80 PLUS

Gold

Метод компенсації коефіцієнта потужності

Активний

Коефіцієнт потужності (PF), %

96

PCIe-роз'ємів

4 (6+2-контактні)

Модульний

Да

Розміри вентилятора, мм

135 х 135 х 25

Тип підшипника вентилятора

FDB

Максимальна швидкість обертання вентилятора, об/хв

1500

Рівень шуму при 50%/100%, дБА

18,3/32,1

Захисти

OPP, OVP, UVP, OCP, OTP, SCP

Розміри джерела, мм

160 х 150 х 86

Гарантія, років

10

Час напрацювання на відмову БЖ (MTBF), годин

100 000

Сайт виробника

Cooler Master

Cooler Master V650 Gold v2

Упаковка і комплект постачання

Уже колір коробки дозволяє визначити виробника пристрою, а написи англійською багато розкажуть про начинку і вихідні показники.

Cooler Master V650 Gold – v2

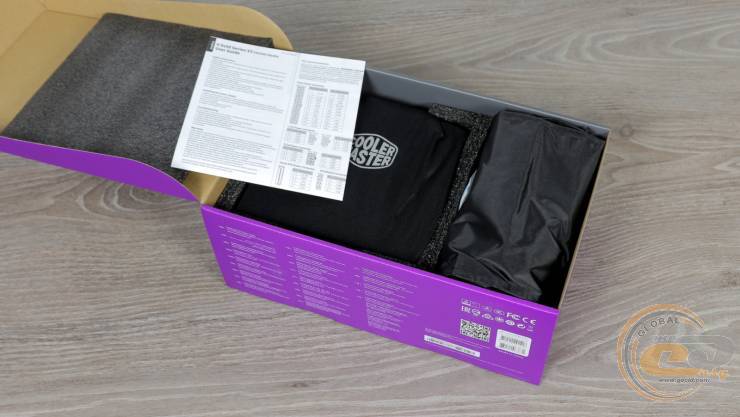

Блок живлення з усіх боків добре захищений, так що можна сміливо замовляти доставку до найближчого поштового відділення.

Cooler Master V650 Gold – v2

Cooler Master V650 Gold – v2

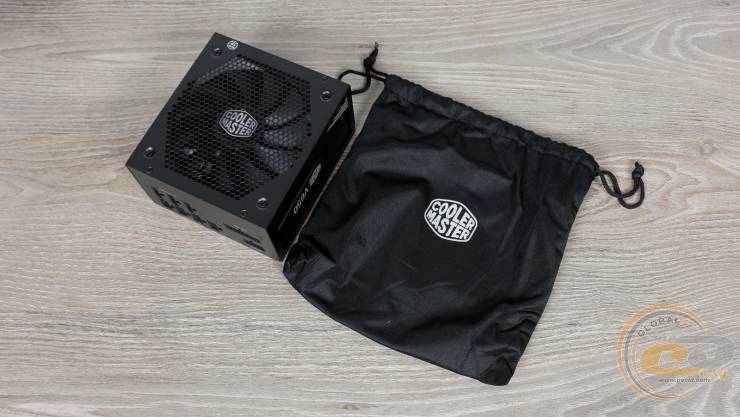

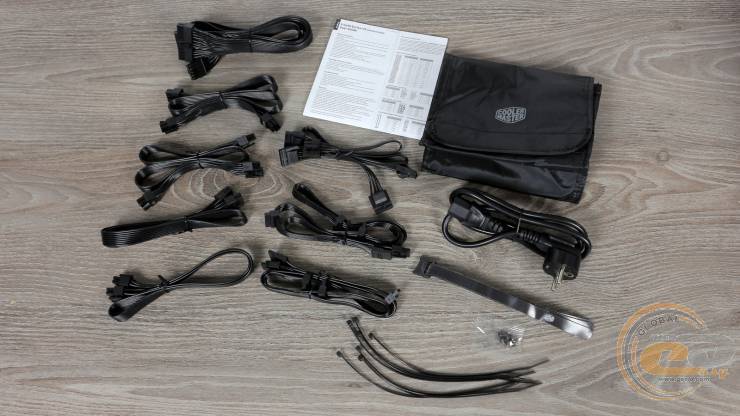

Комплектація джерела вийшла досить великою. Вона містить в собі:

  • чохол для БЖ;
  • мережевий шнур живлення;
  • набір модульних кабелів;
  • чохол для їх зберігання;
  • кріпильні гвинти в пакеті;
  • набір багаторазових і одноразових стяжок;
  • паперову документацію.

Зовнішній вигляд

Cooler Master V650 Gold – v2

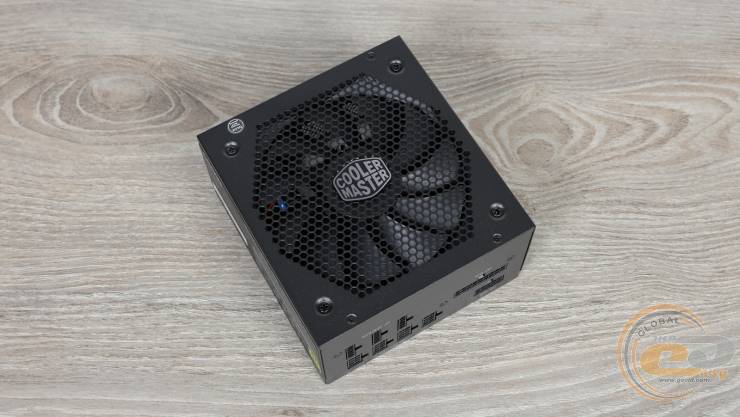

Блок живлення має цілком звичні для 650-ватника розміри: 160 х 150 х 86 мм. Він виглядає дорого і елегантно завдяки поєднанню вирізів-сот над вентилятором, фірмового сріблястого логотипу і чорного матового забарвлення.

Cooler Master V650 Gold – v2

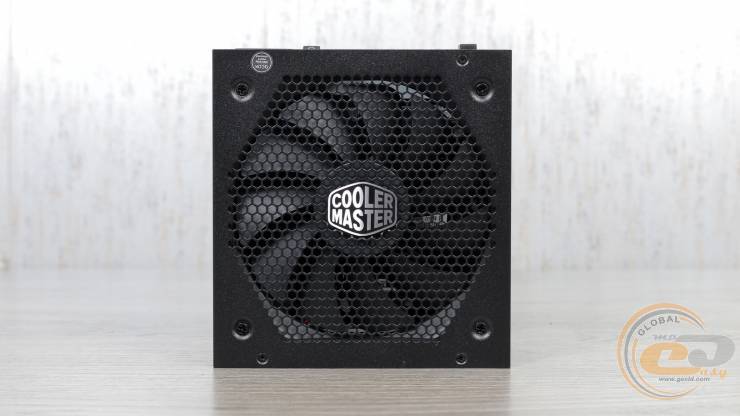

У цій же площині знаходяться гвинти для кріплення вентилятора і для доступу всередину. Наклейка на одному з них поміщена не просто так - гарантійний термін становить значні 10 років, що характерно для дорогих пристроїв з якісною елементною базою.

Cooler Master V650 Gold – v2

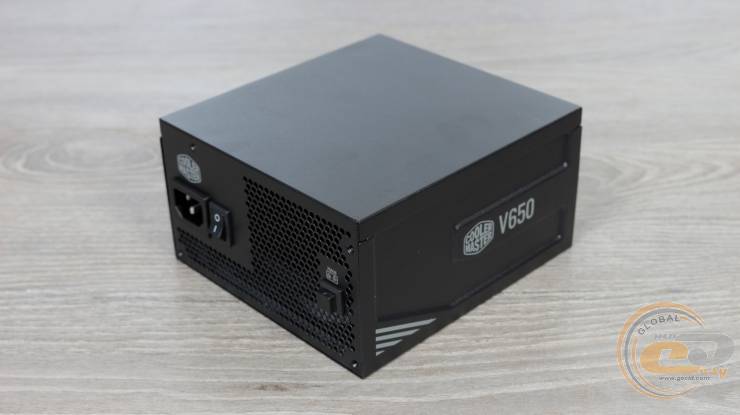

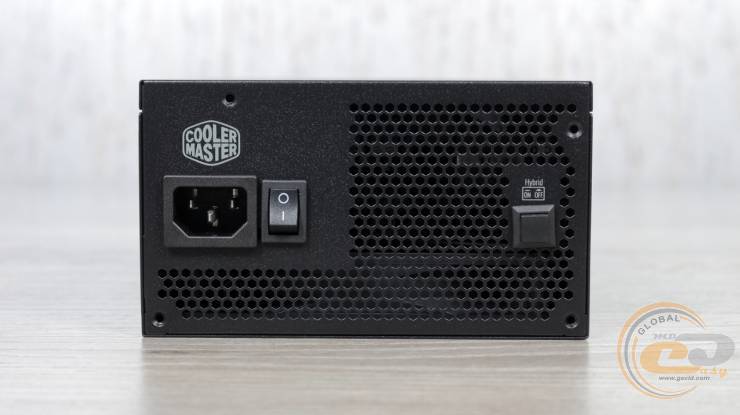

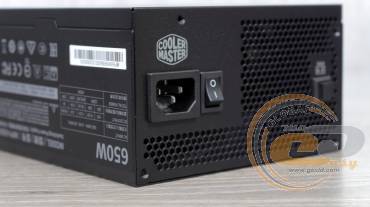

Тильна панель прихистила звичний вимикач, роз'єм живлення, логотип виробника і отвори-стільники.

Cooler Master V650 Gold – v2 Cooler Master V650 Gold – v2

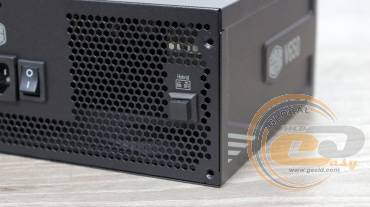

Також є перемикач гібридного режиму роботи вентилятора. Нам обіцяють, що при навантаженні до 40% від номіналу (тобто 260 Вт) джерело буде охолоджуватися в повністю пасивному режимі. Звичайно ж, тільки при кнопці «Hybrid».

Cooler Master V650 Gold – v2

Тепер про інші панелі. Найбільша за площею виявилася абсолютно порожньою.

Cooler Master V650 Gold – v2

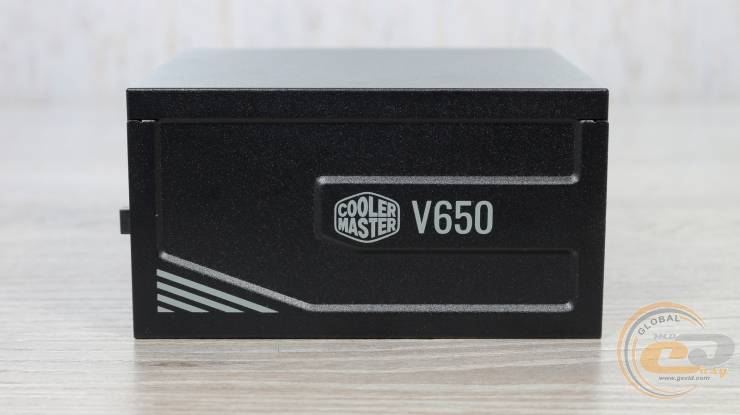

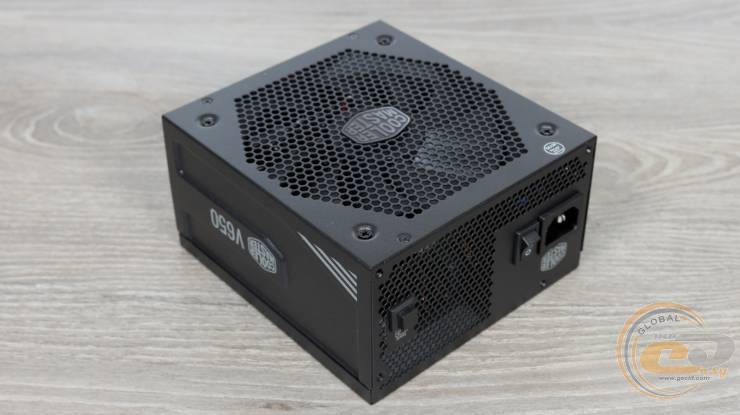

Боковини цікавіше: на одній з них є штампована поверхня, а написи нагадують про лінійку V650.

Cooler Master V650 Gold – v2

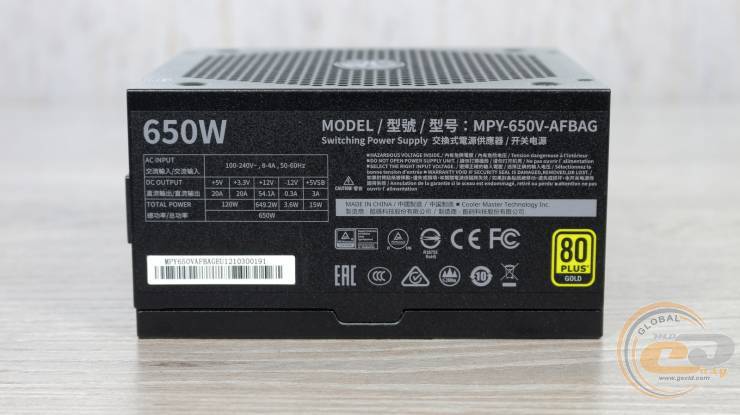

Протилежна боковина сама інформативна. Вона повідомляє про застосування в джерелі однієї 12-вольтової лінії потужністю 99,9% від номіналу. Для молодших каналів +3,3В і +5В також виділено достатньо - 120 Вт у сумі або максимум 20 А на кожен з них.

Cooler Master V650 Gold – v2

Усі кабелі у Cooler Master V650 Gold - v2 повністю модульні. Для зручності укладання вони виконані у вигляді гнучких шлейфів. Калібр більшості проводів звичний - 18 AWG, але для живлення відеокарт використовуються провідники товстіші - 16 AWG.

Основні конектори живлення (20+4-контактний ATX і пара 8-контактних ATX12V) забезпечують підтримку комп'ютерів з одним або двома CPU. А для живлення графічної підсистеми в складі є чотири 6+2-контактних PCIe на двох дротах. Периферійні ж конектори дозволять під'єднати до восьми пристроїв SATA і до чотирьох PATA. Для цієї мети використовуються три окремих дроти.

Повна конфігурація системи кабелів виглядає так:

Типи роз'ємів

Кількість

Довжина проводів до роз'єму (роз'ємів), см

Калібр застосовуваних дротів

20+4-контактний ATX

1

60

18 AWG

8-контактний ATX12V

1

65

18 AWG

4+4-контактний ATX12V

1

60

18 AWG

два 6+2-контактні PCIe

2

55-65

16 AWG

чотири SATA

2

50-62-74-86

18 AWG

четири Molex (PATA)

1

50-62-74-86

18 AWG

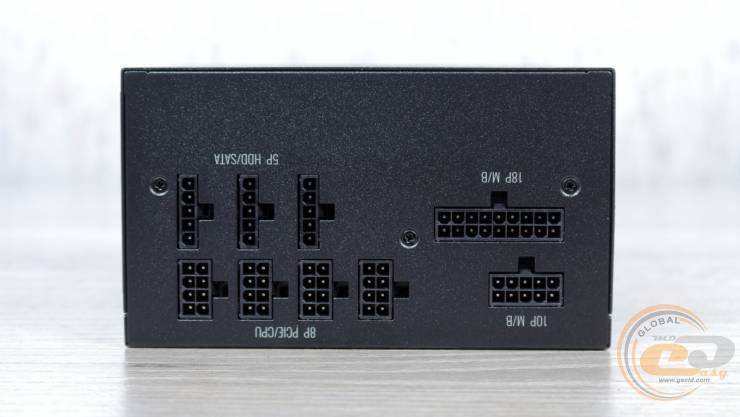

Усі роз'єми для підключення кабелів підписані, тому з цією процедурою впорається навіть новачок. Тим більше що і форма отворів не дозволить помилитися.

Внутрішня будова

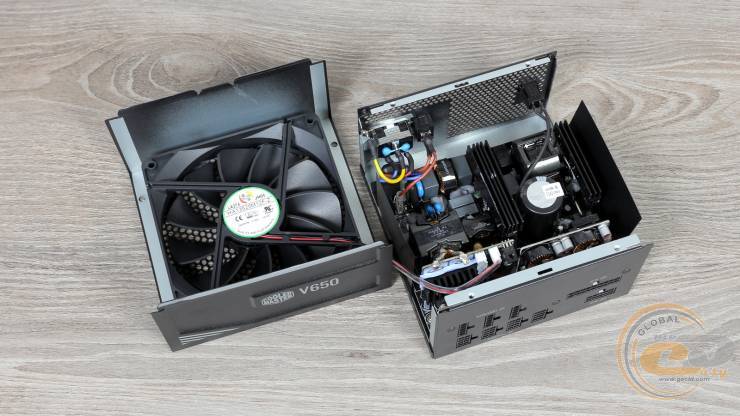

Час одного з найцікавіших етапів нашого огляду - внутрішнього огляду джерела.

Cooler Master V650 Gold – v2

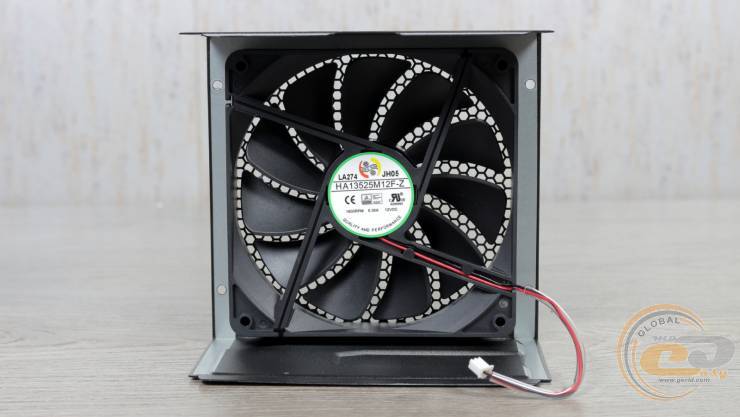

Вентилятор HONG HUA HA13525M12F-Z діаметром 135 мм ми вже зустрічали раніше, наприклад, всередині рішень з топової лінійки Seasonic PRIME. У його основі застосовується надійний і тихий гідродинамічний підшипник. Сам вентилятор споживає 4,32 Вт (12 В при 0,36 А), підключаючись через звичний знімний двоконтактний конектор. А максимальна частота її обертання дорівнює 1800 об/хв. Утім, нам обіцяють, що вище за 1500 об/хв ми не побачимо.

Cooler Master V650 Gold – v2

Радіаторів тут три. Перший охолоджує діодні збірки і ключі первинного ланцюга, другий - силові елементи вузла APFC, а третій відводить тепло від складових синхронного випрямляча.

Cooler Master V650 Gold – v2

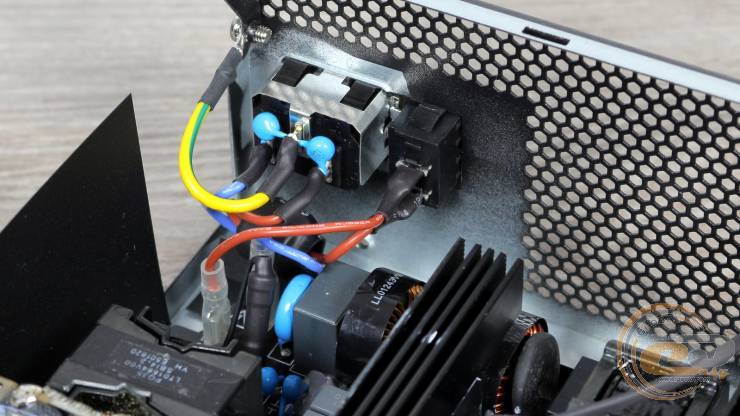

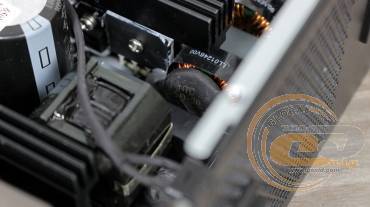

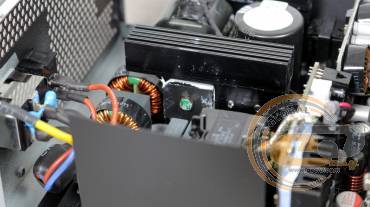

Давайте розглянемо схемотехнику докладніше. У вхідному EMI-фільтрі Cooler Master V650 Gold - v2 є все необхідне для повноцінної роботи: два дроселі, пара X- і чотири Y-конденсатори, варистор, плавкий запобіжник і терморезистор з реле для обмеження пускового струму.

Cooler Master V650 Gold – v2 Cooler Master V650 Gold – v2

Діодні збірки прикручені з обох сторін радіатора. Елементи GBU1508 розраховані на струм 15 А, що для джерела потужністю 650 Вт дає хороший запас.
