Огляд блока живлення Cooler Master MWE Gold 550 - V2: малий золотник, та й не дорогий

28-09-2021

Останнім часом до нашої тестової лабораторії зазвичай потрапляють БЖ чималої потужності - від 650 до 1000 Вт. А ось більш доступні 500-550-ватники, на жаль, нам надсилають рідко. Але ж такі рішення запросто (та ще й з запасом) зможуть живити систему з одною (навіть топовою) відеокартою і процесором у розгоні.

Cooler Master MWE Gold 550 – V2

Тому 550-ватний блок живлення Cooler Master MWE Gold 550 - V2 (MPE-5501-AFAAG) нас дуже зацікавив. За ціною близько $95 його все ж не назвеш «народним», але він на цілих $30 дешевше від аналогічного 650-ватника. При цьому йдеться про «золоте» рішення з модульним підключенням кабелів і ... Утім, про все інше далі в огляді.

Специфікація

Модель

Cooler Master MWE Gold 550 – V2
(MPE-5501-AFAAG)

Тип

ATX 12V/EPS12V

Номінальна потужність, Вт

550

Потужність по каналу 12В, Вт

549,6

Потужність ліній +3,3В та +5В, Вт

100

Кількість ліній +12В

1

Максимальний вихідний струм каналу +3,3В, А

20

Максимальний вихідний струм каналу +5В, А

20

Максимальний вихідний струм каналу +12В, А

45,8

Максимальний вихідний струм каналу -12В, А

0,3

Максимальний вихідний струм каналу +5Vsb (чергова лінія живлення), А

3

Вхідна напруга, В

100 − 240

Частота, Гц

50 − 60

Вхідний струм, А

5 – 10

ККД, %

≤92%

Сертифікований 80 PLUS

Gold

Метод компенсації коефіцієнта потужності

Активний

Коефіцієнт потужності (PF), %

98

PCIe-роз'ємів

2 (6+2-контактні)

Модульний

Да

Розміри вентилятора, мм

120 х 120 х 25

Тип підшипника вентилятора

HDB

Максимальна швидкість обертання вентилятора, об/хв

1500

Рівень шуму при 50%/100%, дБА

17,7/21

Захисти

OPP, OVP, UVP, OCP, OTP, SCP

Розміри джерела, мм

160 х 150 х 86

Гарантія, років

5

Час напрацювання на відмову БЖ (MTBF), годин

100 000

Сайт виробника

Cooler Master

Cooler Master MWE Gold 550 – V2

Упаковка і комплект постачання

Традиційними для виробника є кольори і відмінне інформаційне наповнення коробки. Правда, остання тільки англійською.

Cooler Master MWE Gold 550 – V2

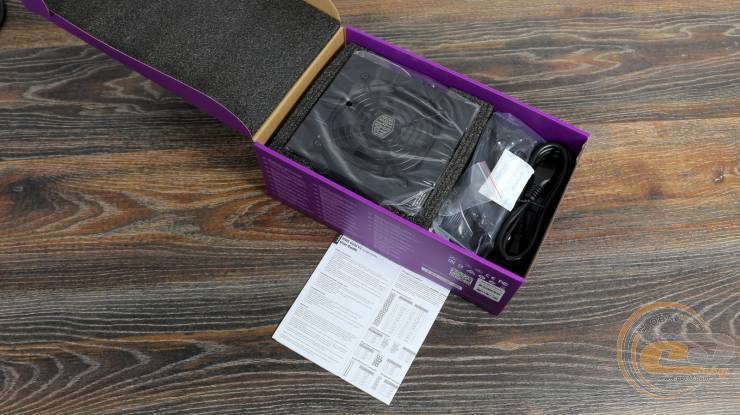

Блок живлення і супутні компоненти надійно захищені від зовнішніх механічних впливів і вологи.

Cooler Master MWE Gold 550 – V2

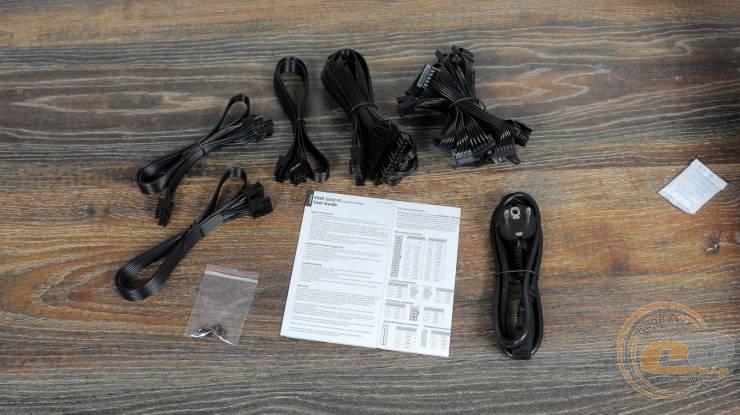

У числі комплектуючих: мережевий шнур живлення, модульні кабелі, кріпильні гвинти в пакеті і паперова документація. Стяжок немає, ну й добре.

Зовнішній вигляд

Cooler Master MWE Gold 550 – V2

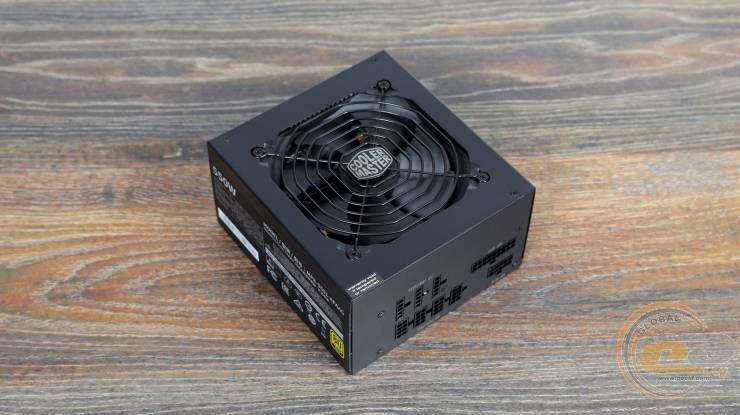

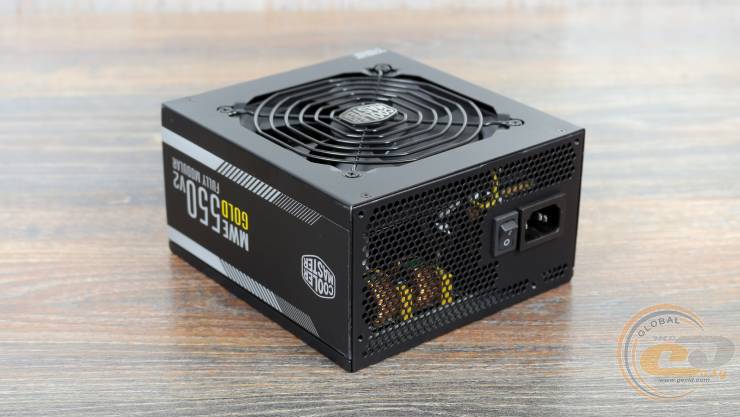

Незважаючи на порівняно скромну потужність і використання 120-мм вентилятора, розміри Cooler Master MWE Gold 550 - V2 все ж трішки більше від звичайних: 160х150х86 мм. Виною тому не найщільніше внутрішнє компонування і модульне підключення кабелів.

Cooler Master MWE Gold 550 – V2

У цілому ж перед нами симпатичний коробок у чорному матовому забарвленні з гратами типу гриль посередині і гарантійною пломбою на одному з гвинтів (актуальною протягом 5 років).

Cooler Master MWE Gold 550 – V2

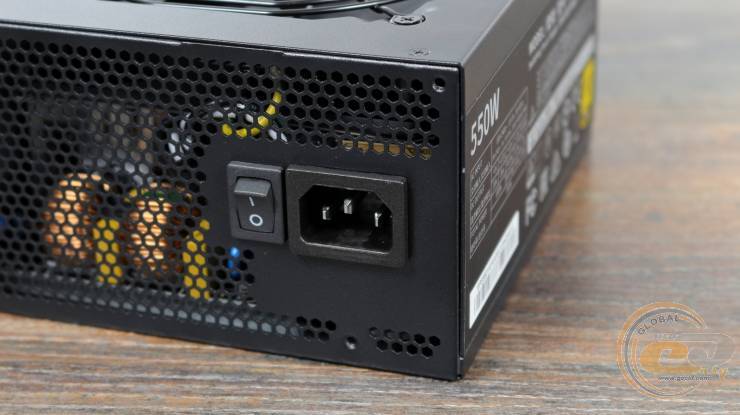

Тил звичний до не можливості. Є вимикач, роз'єм живлення і отвори в вигляді сот.

Cooler Master MWE Gold 550 – V2

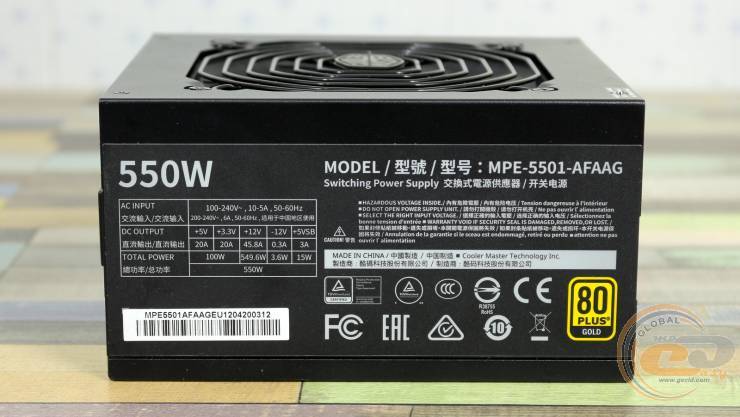

Одна з боковин повідомляє про застосування в блоці живлення однієї 12-вольтової лінії потужністю майже 100% від номіналу. Для молодших каналів +3,3В і +5В уже традиційно виділено 100 Вт в сумі або максимум по 20 А на кожен з них.

Cooler Master MWE Gold 550 – V2

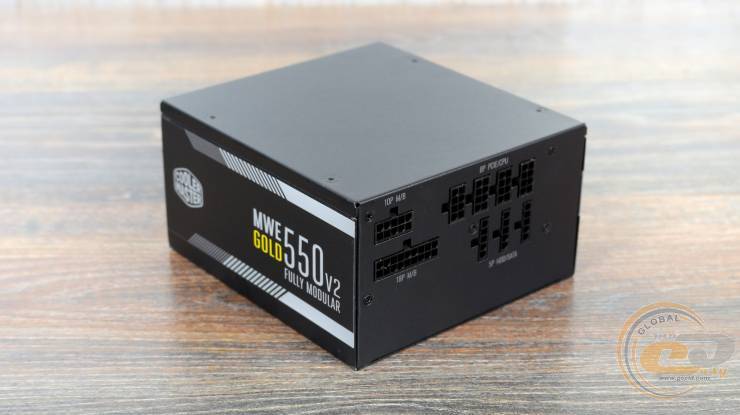

Зі зворотного боку є ще одна наклейка із зазначенням моделі джерела. При нижньому розміщенні БЖ вентилятором вниз саме він буде прикрашати внутрішній простір системного блока.

Усі кабелі у Cooler Master MWE Gold 550 - V2 повністю модульні. Для зручності укладання вони виконані у вигляді гнучких шлейфів звичного калібру 18 AWG.

Основні конектори живлення представлені традиційним 20+4-контактним ATX і парою 8-контактних ATX12V. А для живлення відеокарти в його складі є два 6+2-контактних PCIe. Периферійні ж конектори дозволять під'єднати до восьми пристроїв SATA і до чотирьох PATA на трьох окремих дротах.

До речі, однією з відмінностей новинки від моделі Cooler Master MWE Gold 550 (без індексу V2) є наявність пари 8-контактних конекторів ATX12V. Завдяки цьому вона добре підійде для живлення високопродуктивних однопроцесорних і навіть двопроцесорних систем з парою відповідних роз'ємів.

Повна конфігурація системи кабелів виглядає так:

Типи роз'ємів

Кількість

Довжина дротів до роз'єму (роз'ємів), см

Калібр застосовуваних дротів

20+4-контактний ATX

1

60

18 AWG

8-контактний ATX12V

1

65

18 AWG

4+4-контактний ATX12V

1

60

18 AWG

два 6+2-контактні PCIe

1

55-65

18 AWG

чотири SATA

2

50-62-74-86

18 AWG

чотири Molex (PATA)

1

50-62-74-86

18 AWG

Cooler Master MWE Gold 550 – V2

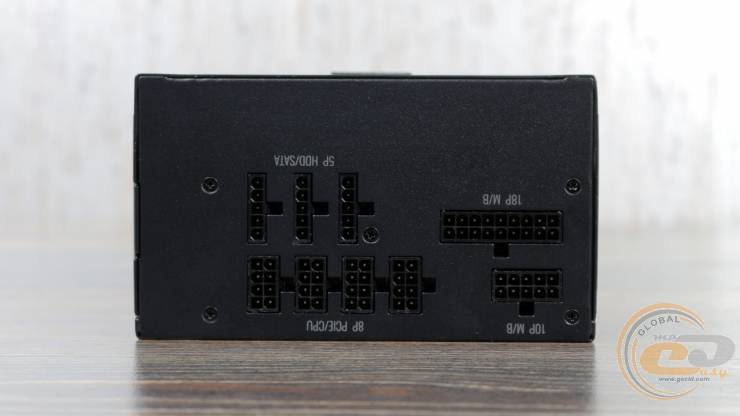

Усі роз'єми для підключення кабелів підписані, тому з цією процедурою впорається навіть новачок. Тим більше що і форма отворів не дозволить помилитися.

Внутрішня будова

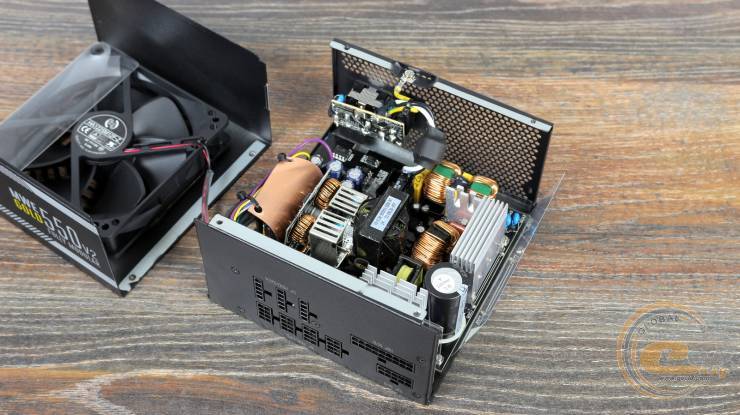

Час одного з найцікавіших етапів нашого огляду - внутрішнього огляду блока живлення.

Cooler Master MWE Gold 550 – V2

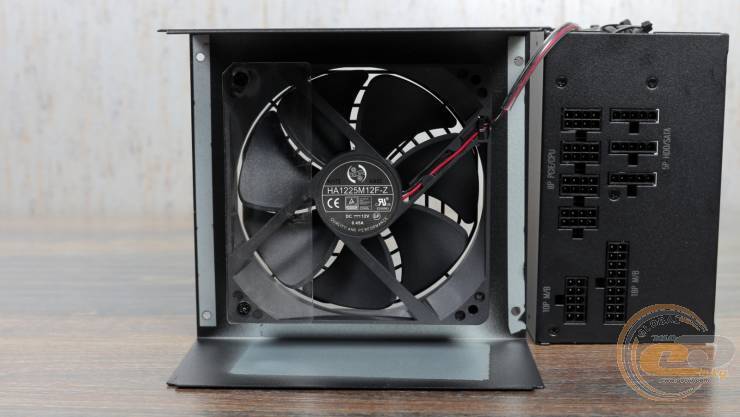

Вентилятор HONG HUA HA1225M12F-Z діаметром 120 мм ми вже зустрічали раніше, наприклад, всередині Seasonic S12G-550. У його основі лежить надійний і тихий гідродинамічний підшипник (HDB). І це ще одне вдосконалення в порівнянні з Cooler Master MWE Gold 550, в якому використовується LDB підшипник.

Енергоспоживання вентилятора дорівнює 5,4 Вт (12 В при 0,45 А). Підключається ж він через звичний знімний двоконтактний конектор. А ось буква «M» у назві натякає на те, що перед нами середньопродуктивний вентилятор з даної лінійки.

Cooler Master MWE Gold 550 – V2

В ім'я ефективного охолодження йому асистують аж п'ять радіаторів. Правда, така велика кількість легко пояснюється невеликими їх розмірами.

Cooler Master MWE Gold 550 – V2

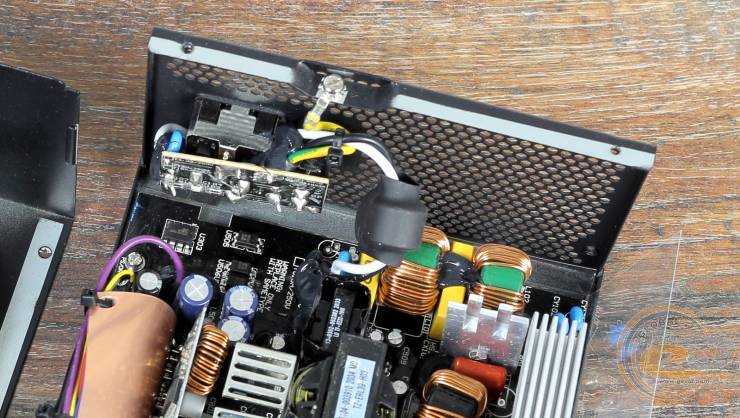

Тепер про схемотехніку. Вхідний EMI-фільтр в Cooler Master MWE Gold 550 - V2 має в своєму складі всі необхідні складові: варистор, два дроселі, пару X- і чотири Y-конденсатори. Тільки ось місце під запобіжник пустує. На першому радіаторі закріплена єдина діодна збірка, маркування якої нам не вдалося розгледіти.

Cooler Master MWE Gold 550 – V2

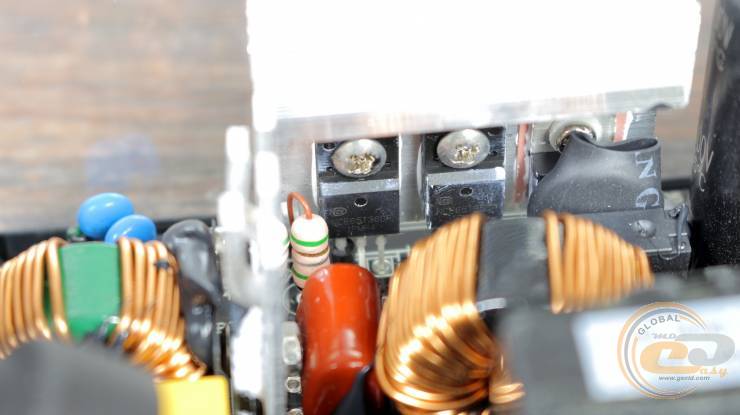

Далі притулився терморезистор з реле для обмеження пускового струму. А по сусідству з ними, на радіаторі побільше, зафіксовані силові елементи модуля APFC - два транзистора і діод Шоттки.

Cooler Master MWE Gold 550 – V2

Вхідний конденсатор Elite тайванського виробництва належить до високотемпературної серії (до 105°C) і має ємність 390 мкФ - хороший показник як для 550-ватника.
