Огляд блока живлення Cooler Master MWE 650 BRONZE - V2: робота над помилками

Восени минулого року у нас на тестуванні побував блок живлення Cooler Master MWE Bronze 650 з повноцінним сертифікатом 80 PLUS Bronze, зручними в укладанні плоскими шлейфами, 120-мм вентилятором на гідродинамічному підшипнику і перетворювачем DC-DC у низьковольтній частині.

Cooler Master MWE 650 BRONZE – V2

За цей рік Cooler Master встигла випустити оновлену лінійку MWE BRONZE - V2. Вона представлена в тих же варіантах потужності, що і оригінальна - від 450 до потужність 750 Вт. Ось ми вирішили перевірити, що нового принесла аналогічна з потужності 650-ватна версія Cooler Master MWE 650 BRONZE - V2.

Для початку ми відвідали офіційну сторінку і там в очі кинулися дві важливі зміни. По-перше, новинка підтримує стандарт ATX 12V V2.52 замість ATX12V v2.3. По-друге, виробник додатково провів сертифікацію своїх моделей за двома рейтингами Cybenetics. У плані ефективності вона відповідає вимогам ETA A- (загальна ефективність в межах ≥87% і <90%), а в плані шуму - LAMBDA S + (≥35 і <40 дБ (А)). На цьому зміни не закінчуються, але для початку потрібно поглянути на технічні характеристики новинки.

Специфікація

Модель

Cooler Master MWE 650 BRONZE – V2 (MPE-6501-ACAAB)

Тип

ATX 12V V2.52

Номінальна потужність, Вт

650

Потужність по каналу +12В, Вт

648

Потужність ліній +3,3В и +5В, Вт

120

Кількість ліній +12В

1

Максимальний вихідний струм каналу +3,3В, А

20

Максимальний вихідний струм каналу +5В, А

20

Максимальний вихідний струм каналу +12В, А

54

Максимальний вихідний струм каналу -12В, А

0,3

Максимальний вихідний струм каналу +5Vsb (чергова лінія живлення), А

3

Час утримання, мс (@100%)

>18

Вхідна напруга, В

100 – 240

Вхідний струм, А

10 – 5

ККД, %

85

Сертифікований 80 PLUS

80 PLUS Bronze

Метод компенсації коефіцієнта потужності

Активний

Коефіцієнт потужності (PF), %

>90

PCIe- роз'ємів

4 (6+2-контактні)

Модульний

Немає

Розміри вентилятора, мм

120 x 120 x 25

Тип підшипника вентилятора

HDB (гідродинамічний)

Максимальна швидкість обертання, об/хв

2400

Рівень шуму при 20% / 50% / 100%, дБА

11,06 / 22,3 / 41,3

Захисти

OVP, OPP, SCP, UVP, OTP

Розміри (Д х Ш х В), мм

140 x 150 x 86

Гарантія, років

5

Сайт виробника

Cooler Master

Сторінка продукту

Упаковка і комплект постачання

Cooler Master MWE 650 BRONZE – V2 Cooler Master MWE 650 BRONZE – V2

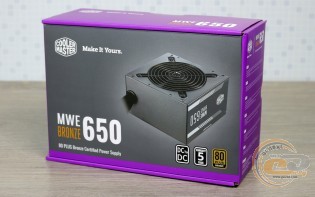

Картонна упаковка радує барвистим дизайном і інформативним наповненням. Вона покаже вам зовнішній вигляд блока живлення, розповість про ключові його особливості та переваги. А для найбільш просунутих користувачів є таблиця з технічними характеристиками.

Зовнішній вигляд і інформація упаковки практично не змінилися в порівнянні з коробкою Cooler Master MWE Bronze 650. Хіба що крива швидкості роботи вентилятора тепер інша, без напівпасивного режиму, і максимальна його швидкість заявлена на рівні 2000 об/хв, хоча в специфікації зазначено 2400. Істину допоможуть встановити тести.

Cooler Master MWE 650 BRONZE – V2

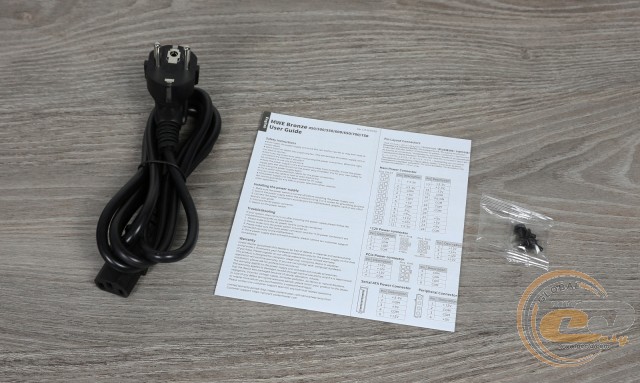

До комплекту постачання входить мережевий кабель живлення, кріпильні гвинти і паперова документація. Більшого й не потрібно для бюджетного блока живлення.

Зовнішній вигляд

Cooler Master MWE 650 BRONZE – V2

Cooler Master MWE 650 BRONZE

Cooler Master MWE 650 BRONZE – V2

Cooler Master MWE 650 BRONZE - V2

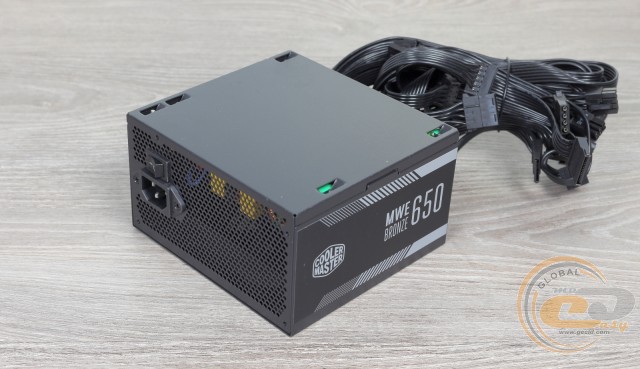

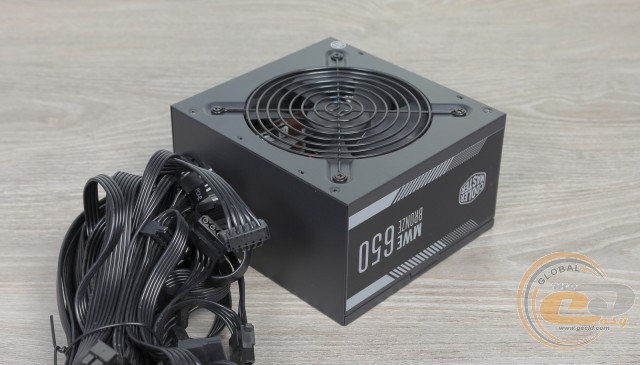

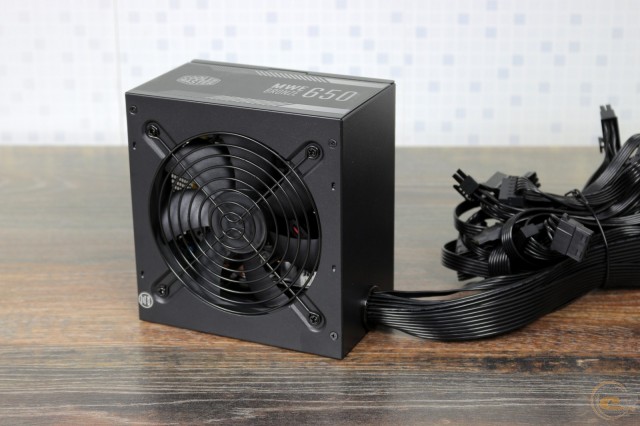

Зовнішній вигляд джерела не змінився. Він як і раніше пофарбований чорною матовою фарбою, використовує решітку типу гриль і компактні габарити. Наклейка на одній з боковин повідомляє про виробника і моделі пристрою.

Cooler Master MWE 650 BRONZE – V2

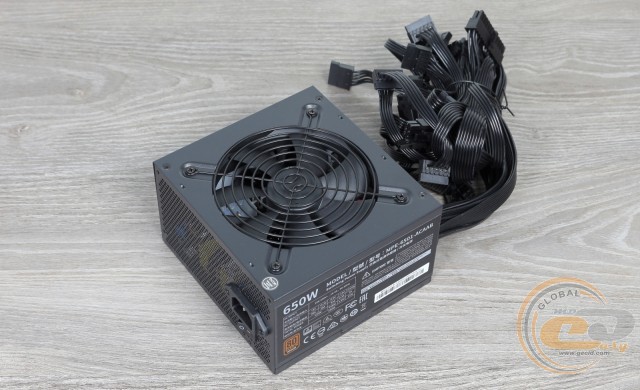

Для поліпшення вентиляції одна з бічних решіток виконана у вигляді бджолиних сот. Тут же знаходиться роз'єм для підключення кабелю живлення і кнопка вимкнення джерела.

Cooler Master MWE 650 BRONZE – V2

Cooler Master MWE 650 BRONZE

Cooler Master MWE 650 BRONZE – V2

Cooler Master MWE 650 BRONZE - V2

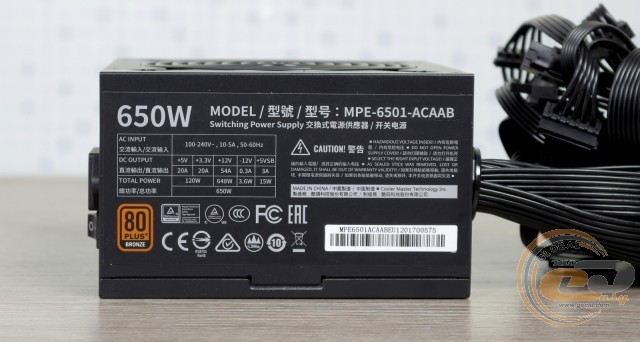

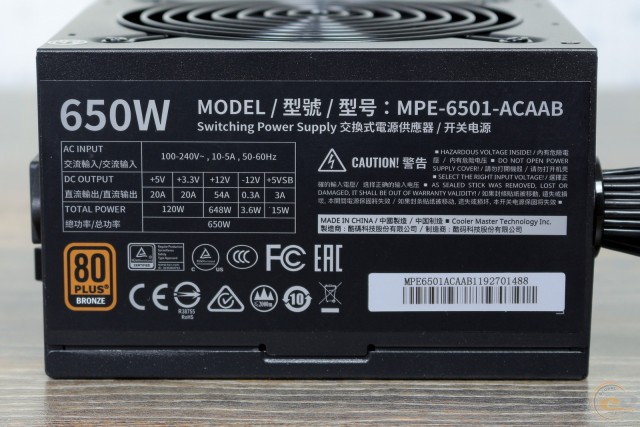

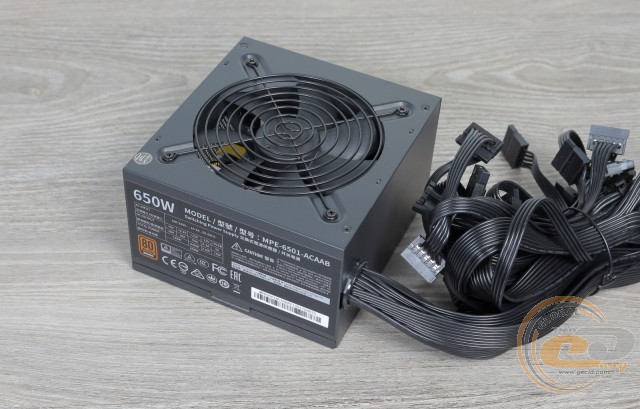

Наклейка з технічними характеристиками майже один в один повторює таку в першій версії. Відмінності можна знайти лише в штрих-коді в правому нижньому кутку. До інформативності самої наклейки питань немає. Вона підкаже вам параметри вхідного сигналу, потужність вихідних ліній і пройдені сертифікації.

Радує, що бюджетний блок отримав єдину лінію +12В з максимальним струмом 54 А. При необхідності вона здатна видати 648 Вт (99,7% від номінальної потужності джерела). А 120 Вт для ліній +3,3В і +5В також досить в сучасних реаліях.

Cooler Master MWE 650 BRONZE – V2

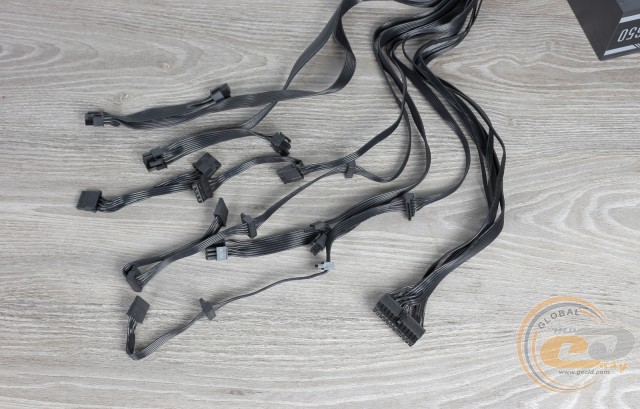

Усі кабелі виводяться назовні з блока живлення - допустима жертва заради зниження ціни. Зате вони виконані у вигляді зручних для укладання шлейфів, а калібр окремих дротів становить звичні 18 AWG (1,024 мм в діаметрі).

Cooler Master MWE 650 BRONZE – V2

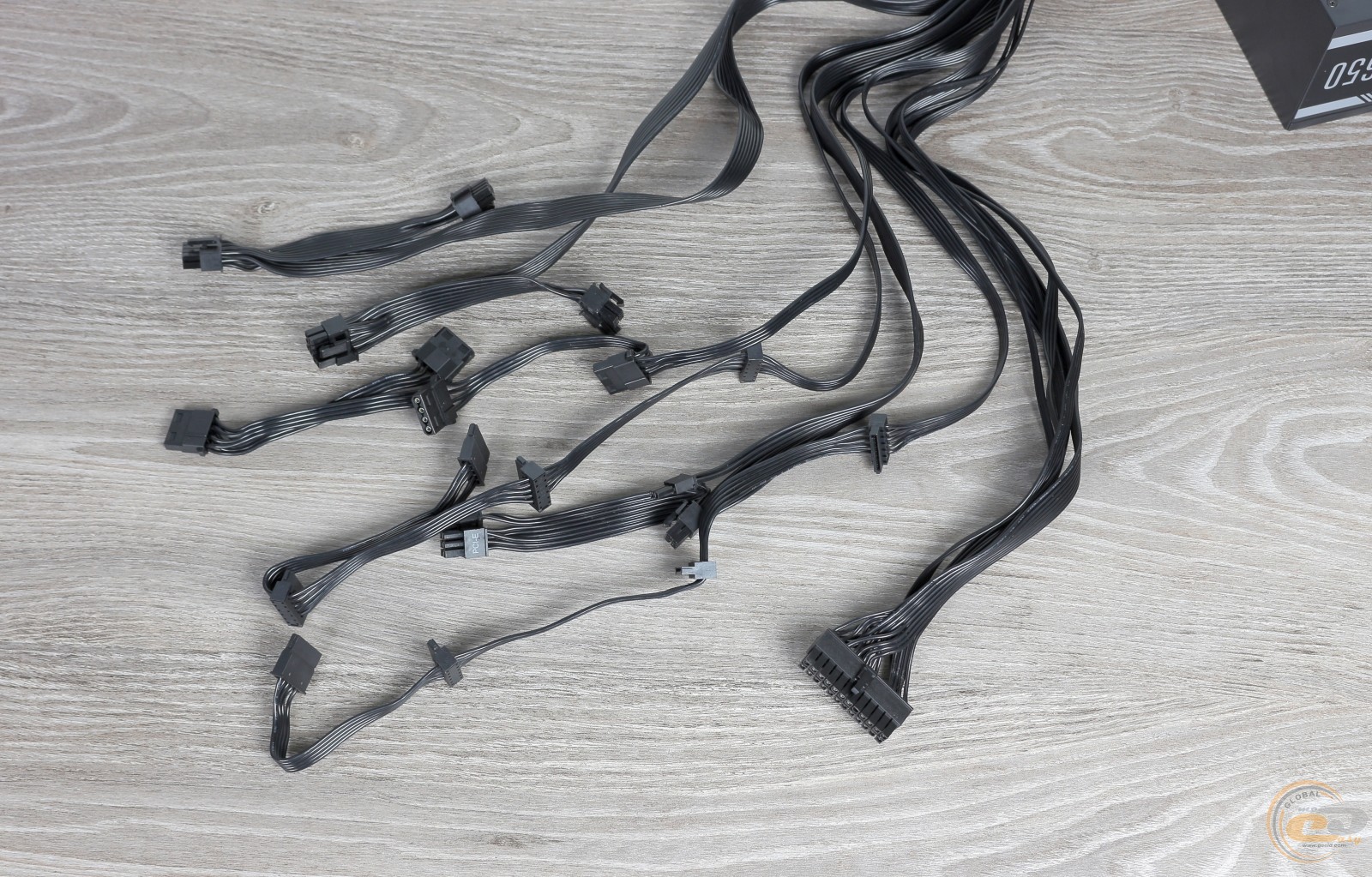

Конфігурація кабелів не змінилася. Є лише невеликі (у межах 5 мм) відмінності в довжині деяких з них. У цілому ви отримуєте два конектори живлення ATX12V в 8- і 4+4-контактному виконанні, чотири 6+2-контактних PCIe і вісім SATA на двох окремих дротах. Це дозволить живити навіть топові системи від AMD і Intel з двома відеокартами, якщо потужності блока живлення вистачить.

Повна конфігурація системи кабелів виглядає так:

Типи роз'ємів

Кількість

Довжина дротів до роз'єма (роз'ємів), см

20+4-контактний ATX

1

60

8-контактний та 4+4-контактний ATX12V

1

60-70

два 6+2-контактні PCIe

2

55-65

чотири SATA

2

50-60-75-85

чотири Molex (PATA)

1

50-60-75-85

Внутрішня будова

Cooler Master MWE 650 BRONZE – V2

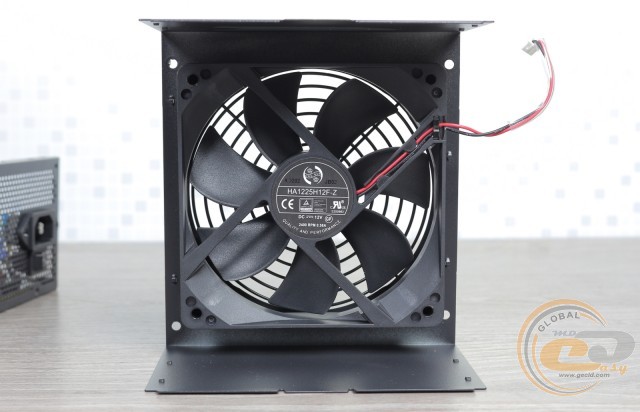

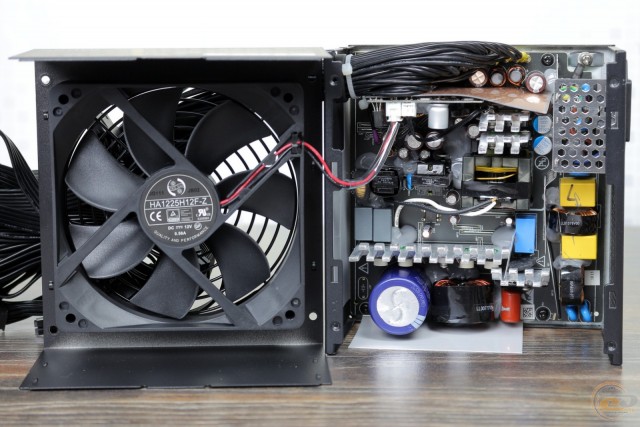

Знайомство з апаратною платформою за традицією почнемо з системи охолодження. Активна її частина являє добре знайомий вентилятор Hong Hua HA1225H12F-Z. Ми вже зустрічали його в першій версії Cooler Master MWE 650 BRONZE, а до цього - в «золотих» Seasonic G-750 і RIOTORO ENIGMA 750WG2.

Наклейка на вентиляторі повідомляє про максимальну швидкість обертання (2400 об/хв) і споживання електроенергії (12 В; 0,58 А). Усередині знаходиться надійний і довговічний гідродинамічний підшипник. Його рідко можна зустріти в джерелах живлення бюджетного сегмента.

Cooler Master MWE 650 BRONZE – V2

Пасивна частина представлена чотирма алюмінієвими радіаторами з масивними гребінцями для підвищення ефективності відведення тепла.

Cooler Master MWE 650 BRONZE – V2

Cooler Master MWE 650 BRONZE

Cooler Master MWE 650 BRONZE – V2

Cooler Master MWE 650 BRONZE - V2

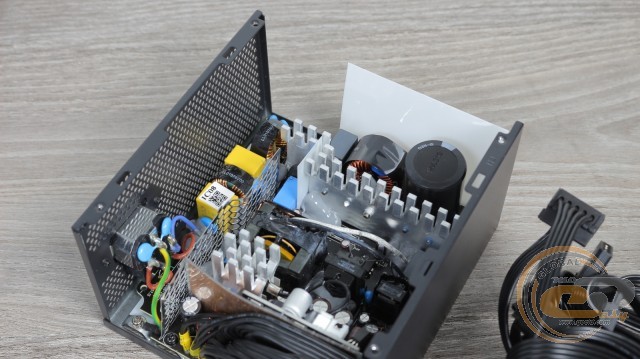

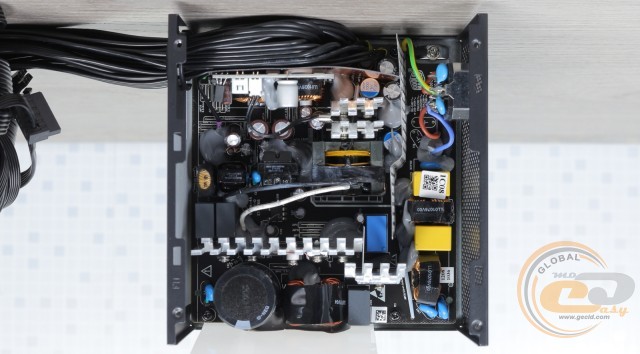

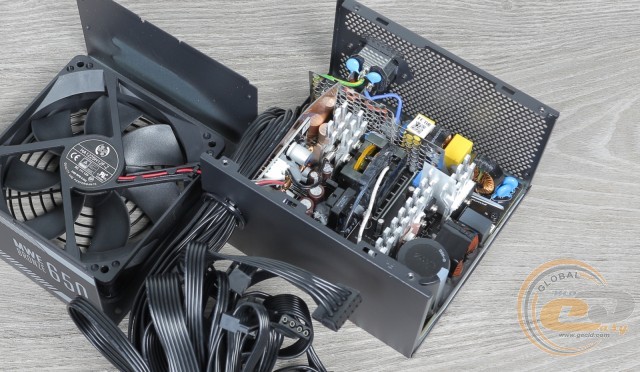

Перш ніж ми пройдемося по ключовим вузлпм, пропонуємо поглянути на внутрішній простір обох джерел. Загальне компонування залишилося незмінним, але є невеликі зміни в елементній базі.

Cooler Master MWE 650 BRONZE – V2

EMI-фільтр на вході отримав всі необхідні компоненти: два X- і чотири Y-конденсатори, два дроселі і варистор. Не обійшлося і без запобіжника біля вхідного роз'єму - ніяких спрощень у порівнянні з першою версією.

Cooler Master MWE 650 BRONZE – V2

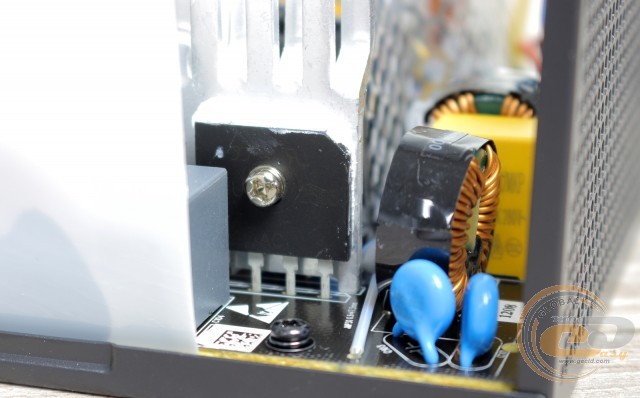

Далі слідує діодна збірка Diodes Incorporated GBJ2508 на власному радіаторі. Діапазон вхідного струму не змінився (10-5 А), а значить і змінювати цей вузол не потрібно. Тим більше у неї відмінний запас по струму - до 25 А.

Cooler Master MWE 650 BRONZE – V2

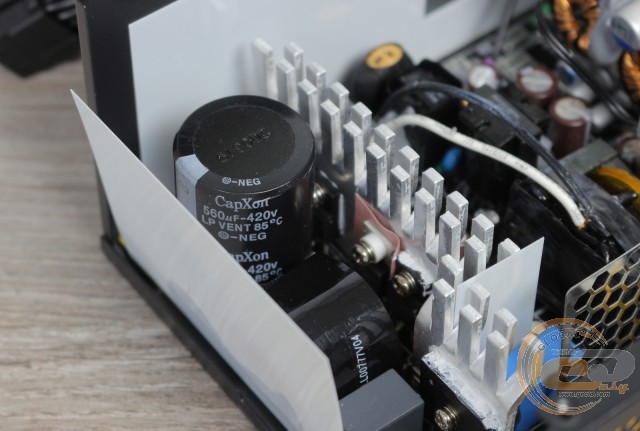

На найбільший радіатор посаджені силові елементи модуля APFC, а поруч знаходиться дросель і X-конденсатор даного вузла. Біля них притулився вхідний конденсатор тайванської компанії CapXon ємністю 560 мкФ. Він розрахований на напругу 420 В і температуру 85°С. У першій версії блока живлення використовувався аналогічний по параметрах конденсатор від Elite.
