Огляд і тестування блока живлення Cooler Master MasterWatt Lite 400: безпека понад усе

Серія блоків живлення Cooler Master MasterWatt наповнюється все новими й новими рішеннями, тому прийшов час познайомити наших читачів для початку з одним із них. Дана лінійка містить чотири БЖ з потужністю від 450 до 750 Вт, обладнані DC-DC-перетворювачами й сертифіковані відповідно до стандарту 80 PLUS Bronze. Також у ній є дуже потужне 1200-Вт рішення з приставкою «Maker», яке може похвалитися топовим сертифікатом 80 PLUS Titanium. Ну а для простих смертних недорогих збірок були створені моделі з позначенням «Lite» з потужністю від 400 до 700 Вт.

Cooler Master MasterWatt Lite 400

Наскільки полегшеними вони вийшли? Дізнаємося на прикладі найдоступнішого блока живлення Cooler Master MasterWatt Lite 400 з потужністю 400 Вт, який обійдеться покупцеві в менш ніж $45.

Специфікація

Модель

Cooler Master MasterWatt Lite 400

(MPX-4001-ACABW)

Тип

ATX12V v2.31

Номінальна потужність, Вт

400

Потужність по каналу +12В, Вт

360

Потужність ліній +3,3В і +5В, Вт

120

Кількість ліній +12В

1

Виходи, А

+3,3В

20

+5В

20

+12В

30

-12В

0,3

+5Vsb (чергова лінія живлення)

2,5

Вхідна напруга, В

200 – 240

Частота, Гц

50 − 60

Вхідний струм, А

3,5

ККД, %

85

Сертифікований 80 PLUS

80 PLUS Standard 230V EU

Метод компенсації коефіцієнта потужності

Активний

Коефіцієнт потужності (PF), %

>90

PCIe-роз'ємів

1 (6+2-контактний)

Модульний

Ні

Розміри вентилятора, мм

120 х 120 х 25

Тип вальниці вентилятора

HDB

Час утримання, мс (при 100% навантаженні)

>10

MTBF (середнє напрацювання на відмову), годин

>100 000

Захисти

OVP, UVP, OCP, OPP, OTP, SCP

Розміри, мм

140 х 150 х 86

Гарантія, років

3

Сайт виробника

Cooler Master

Сторінка продукту

Упаковка і комплект постачання

Блок живлення постачається в дуже красивій коробці – хоч купуй в ролі подарунка. Більш того, вона також вирізняється хорошим інформаційним наповненням, аж до зазначення електротехнічних параметрів усіх ліній живлення.

Cooler Master MasterWatt Lite 400 Cooler Master MasterWatt Lite 400

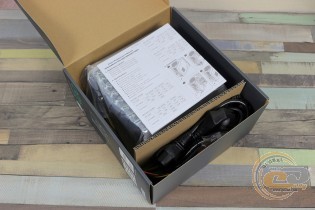

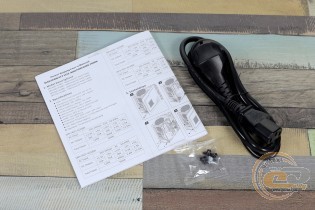

Крім БЖ, у коробці ми виявили кріпильні гвинти, мережевий шнур живлення і детальний посібник користувача. В останньому міститься перелік характеристик усіх рішень лінійки Cooler Master MasterWatt Lite і навіть зазначене призначення кожного контакту на дротах.

Зовнішній вигляд

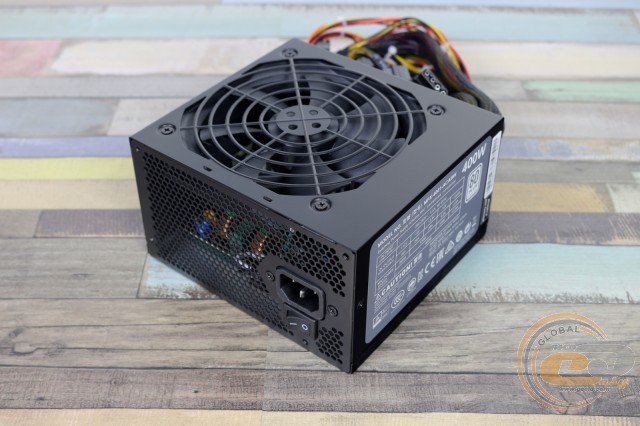

Cooler Master MasterWatt Lite 400

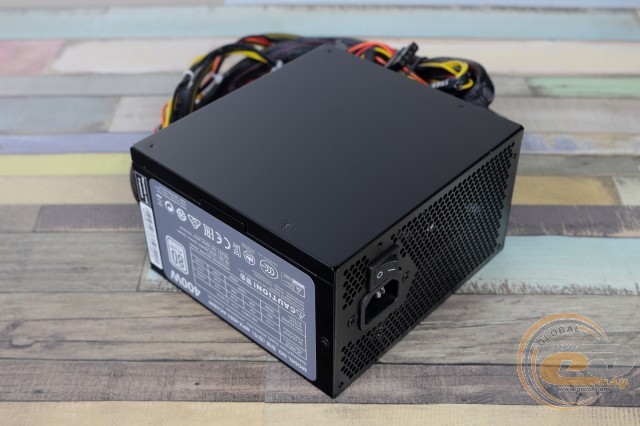

Джерело якого кольору використовується у вашому ПК? І блок живлення якого кольору ви плануєте придбати? Швидше за все, відповіддю хоча б на одне з питань буде «чорний», і Cooler Master MasterWatt Lite 400 цілком відповідає усталеному тренду.

Cooler Master MasterWatt Lite 400

Cooler Master MasterWatt Lite 400

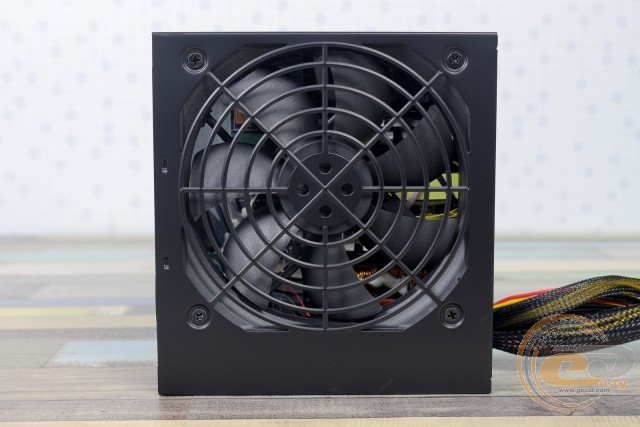

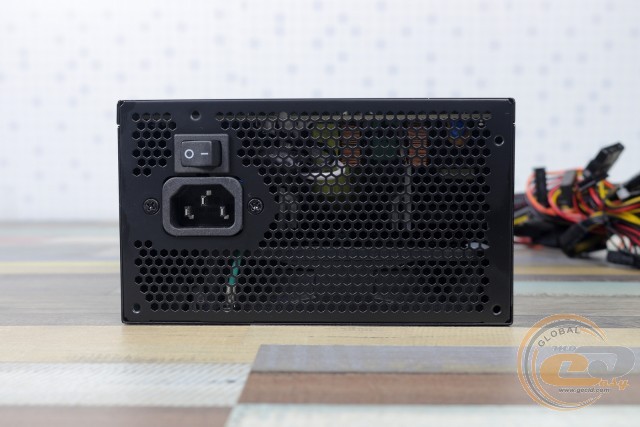

Решітка гриль? А ось і ні – всього-на-всього перфорація, покликана створювати саме таке враження. Компонування не містить жодних сюрпризів, що радує. На місці 120-мм пропелер, отвори для виведення повітря у вигляді стільників, вхідний роз'єм живлення і кнопка ввімкнення. Завдяки компактним розмірам (140 х 150 х 86 мм) не лише дане рішення, але й усі моделі лінійки Cooler Master MasterWatt без проблем помістяться в будь-який ATX-корпус. Звичайно, за винятком 1,2-кВт рішень, яке вирізняється великою довжиною – 224 мм замість звичних 140 мм.

Cooler Master MasterWatt Lite 400

А ось спосіб з'єднання конструкції воєдино дещо відрізняється від звичного, адже кріпильні гвинти розташовуються не на нижній панелі, а не боковинах, по два з кожного боку. При цьому один з них прикритий сервісною пломбою, так що самостійно розбирати джерело в перші три роки після покупки (а саме такий гарантійний період надає виробник) ми б не радили.

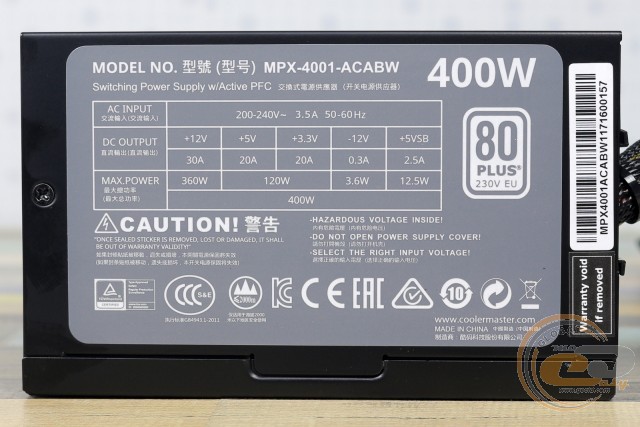

Зазначені на наліпці параметри майже відповідають таким на коробці й офіційному сайті виробника – на жаль, як це часто буває, маємо невеликі відмінності. Виробник обіцяє ККД понад 80% для мереж 230 В, і дійсно модель отримала сертифікат 80 PLUS Standard 230V EU.

Лінія номіналом +12В тут усього одна – приємно все частіше констатувати цей факт саме в недорогих рішеннях. При цьому вона може надати 360 Вт потужності, що дорівнює 90% від загальних 400 Вт – хороший показник для доступного джерела з груповою стабілізацією. Ну а можливостей каналів +3,3В і +5В із загальною потужністю 120 Вт цілком вистачить для живлення периферії.

Cooler Master MasterWatt Lite 400

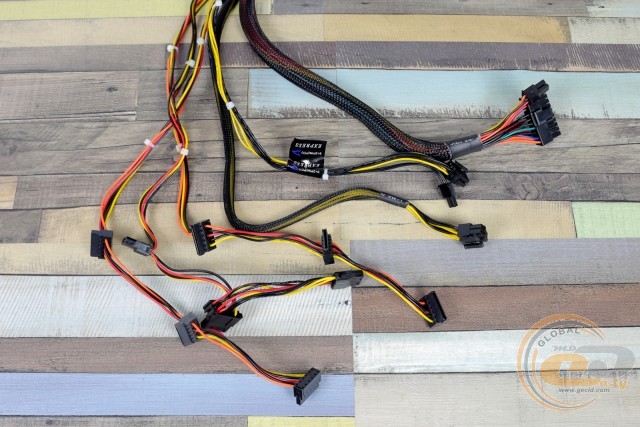

Усі кабелі калібру 20 AWG (0,821 мм у діаметрі з площею перетину 0,518 мм2) виведені безпосередньо з корпуса блока живлення. Основні з них (20+4-контактний ATX і 4+4-контактний ATX12V) навіть обзавелися нейлоновим обплетенням. Решта якось обійдуться без нього.

Cooler Master MasterWatt Lite 400

У наявності один роз'єм PCIe в 6+2-контактному виконанні, що цілком закономірно для джерела з потужністю 400 Вт. Адже такі рішення призначаються для живлення систем без дискретної графіки або з відеокартами, що споживають порівняно небагато електроенергії. У потужніших представників модельного ряду Cooler Master MasterWatt Lite таких конекторів буде два, а в 700-Вт пристроїв – чотири.

Повна конфігурація системи кабелів виглядає так:

Типи роз'ємів

Кількість

Довжина проводів до роз'єма (роз'ємів), см

20+4-контактний роз'єм живлення ATX

1

50

4+4-контактний роз'єм живлення ATX12V

1

60

6+2-контактний роз'єм PCIe

1

50

три роз'єми SATA

2

45-55-65

три роз'єми PATA й один FDD

1

45-55-65-75

У число доступних конекторів також увійшли шість роз'ємів SATA (по три на окремих дротах, за що окрема подяка виробникові), три PATA, ну й куди ж бюджетному комп'ютеру без FDD. У більшості систем такої їх кількості й довжини (яка, до речі, повністю відповідає заявленим показникам) повинно вистачити з головою. Якщо не вистачає, тоді, швидше за все, вам потрібно шукати потужніше рішення.

Внутрішня будова

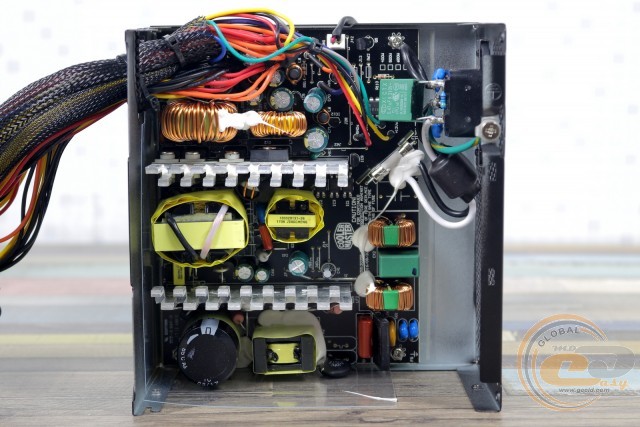

Cooler Master MasterWatt Lite 400

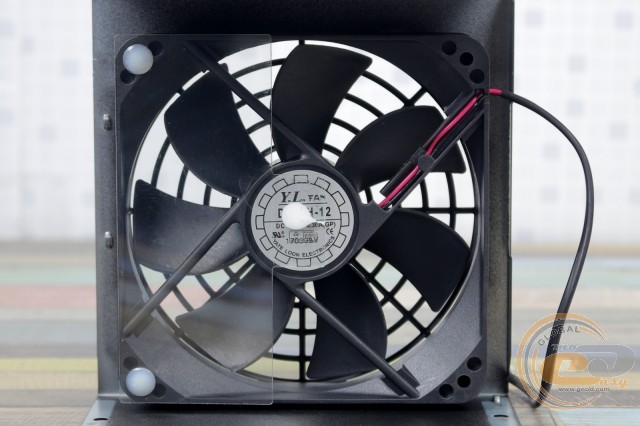

За активне охолодження в Cooler Master MasterWatt Lite 400 відповідає 120-мм вентилятор YATE LOON D12SH-12 (до 2200 об/хв), що споживає 3,6 Вт (12 В при 0,3 А). Виробник джерела вказує на застосування в його основі вальниці типу HDB – швидше за все, йдеться про гідравлічне рішення. Для підключення пропелера використовується знімний двоконтактний конектор. На корпусі вентилятора також притулилася прозора пластина, покликана оптимізувати повітряні потоки всередині пристрою.

Cooler Master MasterWatt Lite 400

Розсіювати тепло від силових елементів доводиться парі алюмінієвих радіаторів звичайних розмірів. Далі ми дізнаємося, наскільки ефективним є їх застосування.

Cooler Master MasterWatt Lite 400 Cooler Master MasterWatt Lite 400

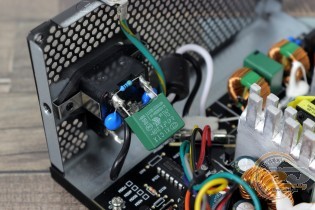

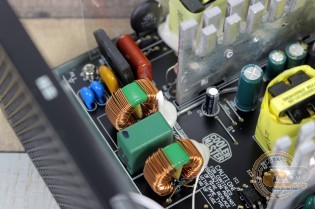

Навіть у недорогих сучасних блоках живлення (не плутати з ультрабюджетними) на вході зазвичай розпаяні всі або майже всі елементи електромагнітного фільтра. Те ж стосується і даної моделі, адже на місці набір з пари X- і чотирьох Y-конденсаторів, варистора, запобіжника й двох котушок. І нехай вас не бентежить порожнє місце, призначене для Х-конденсатора, який все ж є, проте розташований біля вхідного роз'єма.

Cooler Master MasterWatt Lite 400

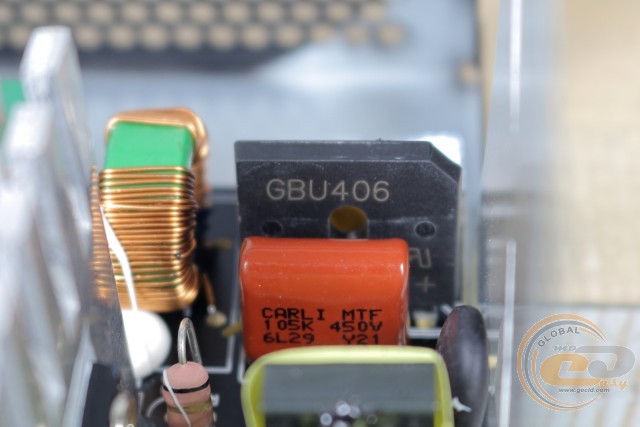

Вирівнювання вхідної напруги покладено на діодну збірку GBU 406, розраховану на струм до 4 А. Додаткове охолодження не передбачене, що характерно для недорогих рішень невеликої потужності. Потрібне воно тут насправді чи ні – дізнаємося під час тестування.

Cooler Master MasterWatt Lite 400

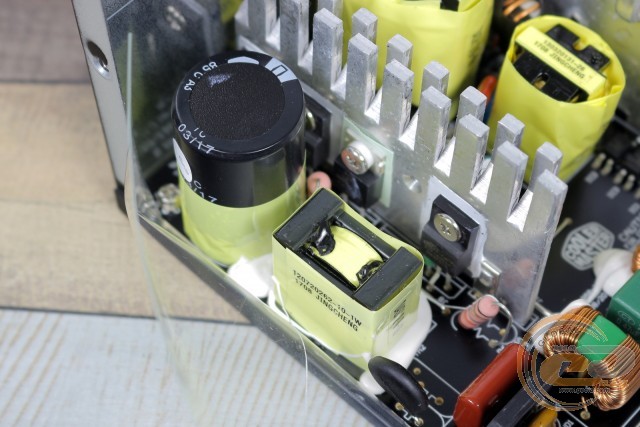

Вузол активного коректора коефіцієнта потужності (APFC) на своєму місці: відповідний дросель упакований у пластиковий корпус, а силові елементи закріплені на радіаторі. Поруч знаходиться терморезистор – посадкових місць для даних елементів два, проте навіть у 700-Вт джерелі застосовується лише один з них.

На краю плати розпаяний конденсатор високовольтного ланцюга виробництва тайванського бренду Teapo (220 мкФ х 400 В, 85°C). Місткість відповідає потужності джерела, та й якість даного елемента також доволі непогана для цього цінового діапазону.

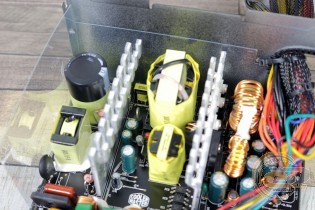

Cooler Master MasterWatt Lite 400 Cooler Master MasterWatt Lite 400

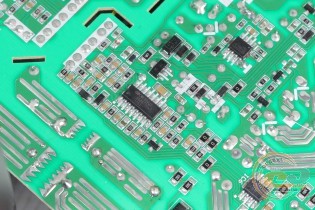

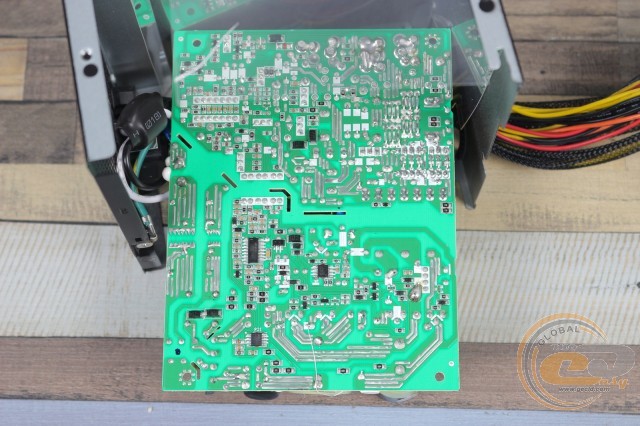

Cooler Master MasterWatt Lite 400 базується на платформі від Enhance Electronics. В її основі застосовується двотактовий прямоходовий перетворювач (double forward topology), а керуючий ШІМ-контролер CM6800UX розташувався на звороті друкованої плати.

Cooler Master MasterWatt Lite 400

Якість пайки вельми хороша – не забуваймо, до якого цінового діапазону відноситься пристрій.
