Огляд блока живлення Cooler Master Elite V3 230V 600W: початковий рівень

Останнім часом до нас на тестування потрапляли переважно недешеві джерела з престижними сертифікатами верхнього ешелону 80 PLUS. Але на ринку все ще вдосталь блоків живлення, які не заслужили звітного ярлика з ККД, зате привертають увагу привабливими цінами.

Cooler Master Elite V3 230V 600W

600-ватний БЖ Cooler Master Elite V3 230V 600W також не зажадає великих фінансових витрат з вашого боку. Але які його можливості, чи зможе він видати заявлену потужність і як при цьому покажуть себе вихідні напруги? Відповіді на ці та інші питання постараємося дати в поточному огляді.

Але будьте уважні: у продажу є дві моделі зі схожою назвою - Cooler Master Elite V3 600W (MPW-6001-ACAAN1) і Cooler Master Elite V3 230V 600W (MPW-6001-ACABN1). На їх офіційних сторінках міститься майже аналогічна інформація. Ми ж придбали для тесту саме другий варіант.

Специфікація

Модель

Cooler Master Elite V3 230V 600W

(MPW-6001-ACABN1)

Тип

ATX12V v2.31

Максимальна потужність, Вт

600

Потужність по каналу +12В, Вт

552

Потужність ліній +3,3В і +5В, Вт

120

Кількість ліній +12В

1

Максимальний вихідний струм каналу +3,3В, А

20

Максимальний вихідний струм каналу +5В, А

20

Максимальний вихідний струм каналу +12В, А

46

Максимальний вихідний струм каналу -12В, А

0,3

Максимальний вихідний струм каналу +5Vsb (чергова лінія живлення), А

2,5

Вхідна напруга, В

200 − 240

Частота, Гц

50 − 60

Вхідний струм, А

5

ККД, %

75

Сертифікований 80 PLUS

Ні

Метод компенсації коефіцієнта потужності

Активний

Коефіцієнт потужності (PF), %

>90

PCIe- роз'ємів

2 (6+2-контактні)

Модульний

Ні

Розміри вентилятора, мм

120 х 120 х 25

Тип підшипника вентилятора

Sleeve (ковзання)

Час утримання , мс (при 100%  навантаженні)

>10

MTBF (середнє напрацювання на відмову), годин

>100 000

Захисти

OPP, OVP, OTP, SCP

Розміри, мм

140 х 150 х 86

Маса, кг

1,67

Гарантія, місяців

36

Сайт виробника

Cooler Master

Сторінка продукту

Упаковка і комплект постачання

Інформативна (для знаючих англійську) коробка в чорно-білих тонах створювалася спеціально для 600-ватної модифікації.

Cooler Master Elite V3 230V 600W

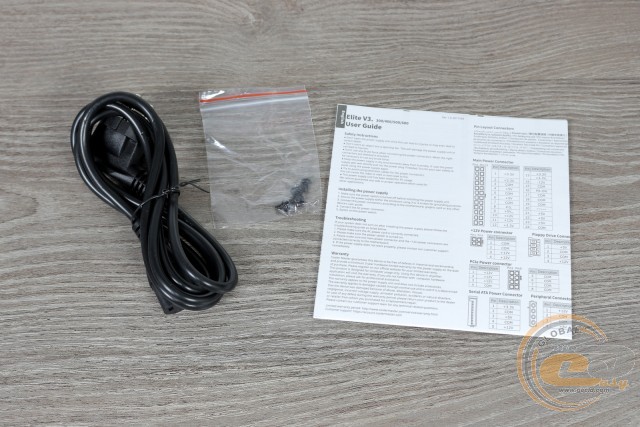

Комплекту постачання буде цілком достатньо для встановлення і підключення блока живлення. В наявності:

  • мережевий шнур живлення;
  • гвинти для кріплення БЖ всередині корпуса;
  • інструкція для користувача.

Зовнішній вигляд

Cooler Master Elite V3 230V 600W

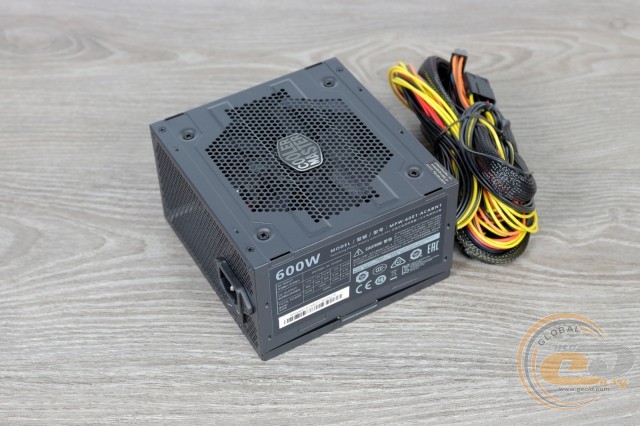

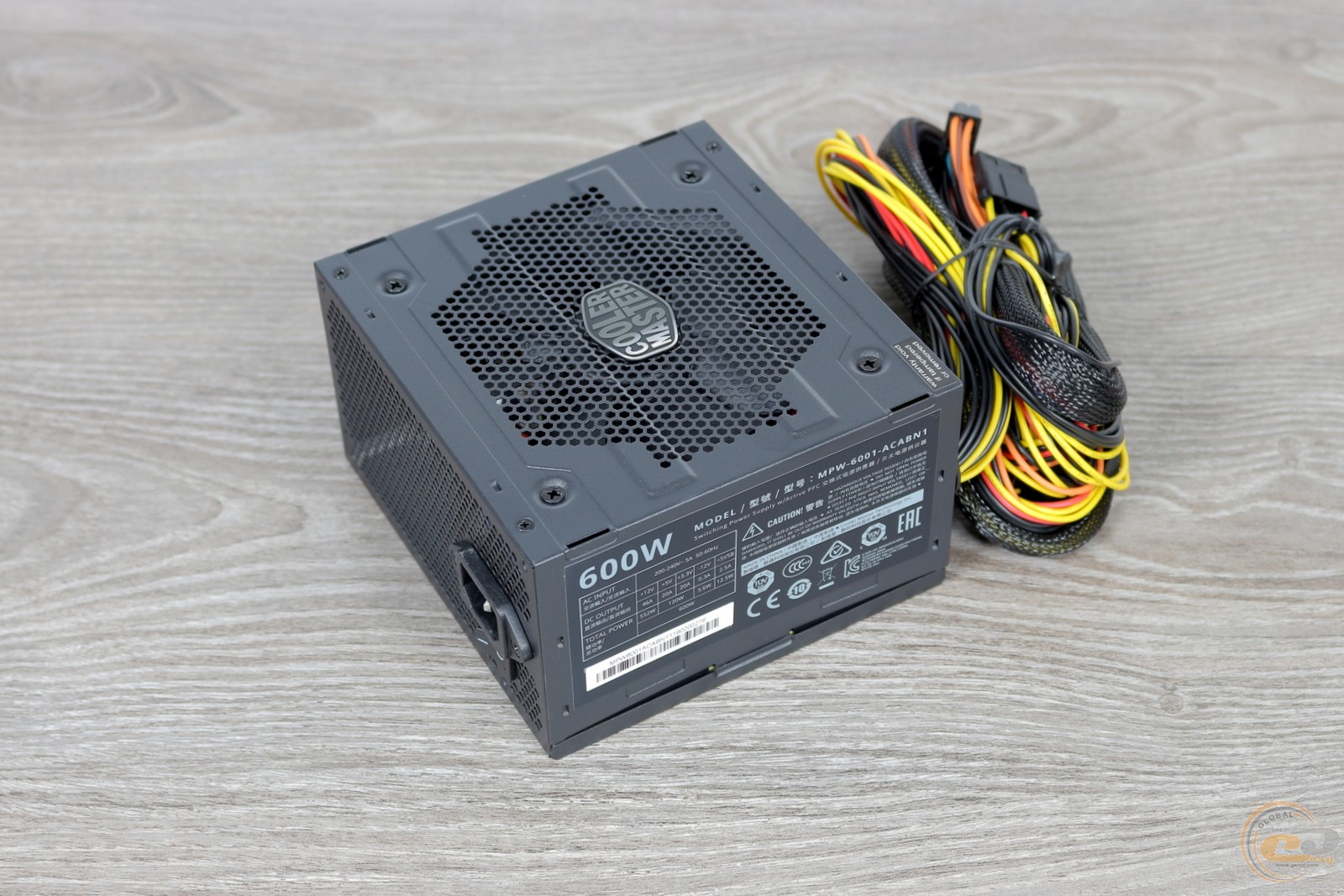

Не зовсім стандартна зовнішність Cooler Master Elite V3 230V 600W виглядає свіжо, хоча на смак можуть бути розбіжності. З розмірами же все прогнозовано - маємо мінімальні для ATX-рішення 140 мм довжини.

Cooler Master Elite V3 230V 600W

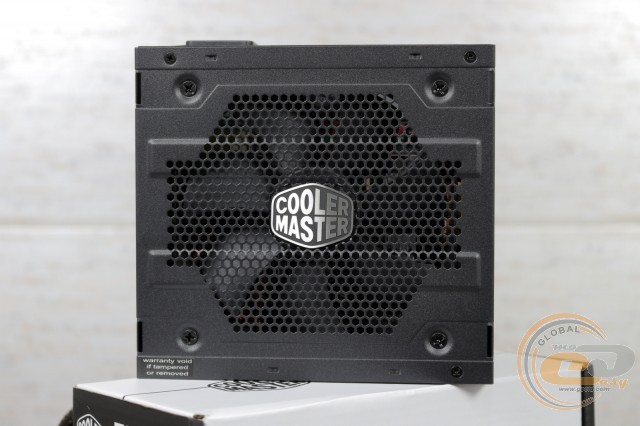

Логотип виглядає красиво і дорого, а симетричні «стільникові» отвори забезпечать достатній забір повітря.

Cooler Master Elite V3 230V 600W

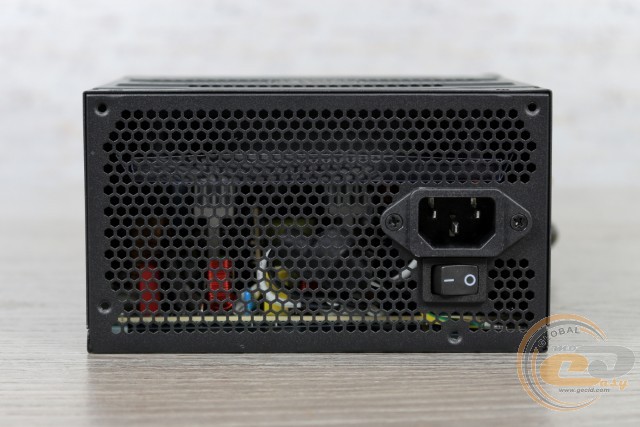

Тильна панель може похвалитися звичним вимикачем і вхідним роз'ємом живлення, які також оточені штампованими шестигранниками.

Cooler Master Elite V3 230V 600W

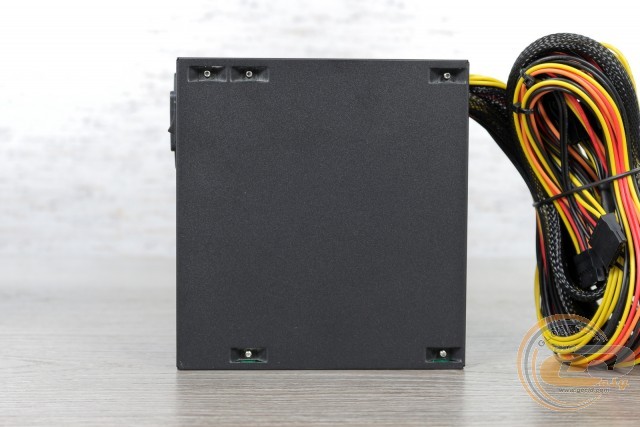

Найбільша за площею грань позбавлена будь-яких примітних особливостей.

Cooler Master Elite V3 230V 600W

А ось на одній з боковин є наклейка з вказівкою моделі. Вона ж буде прикрашати блок при розташуванні вентилятором вниз.

Cooler Master Elite V3 230V 600W

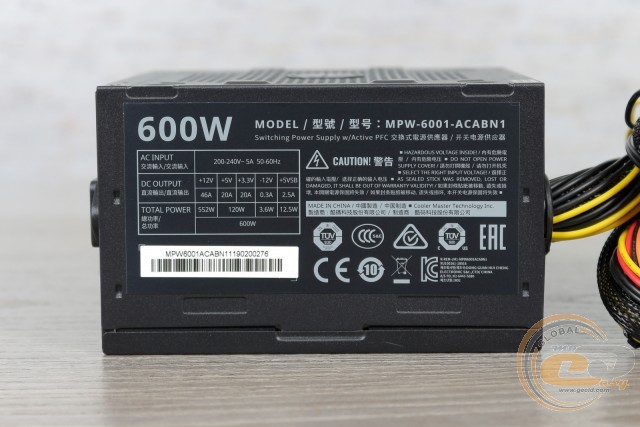

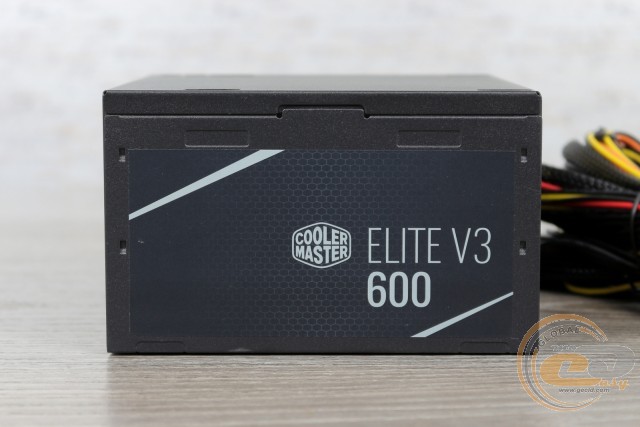

Друга - ще цікавіше. Не дарма всю технічну інформацію розташували тут. При встановленні Cooler Master Elite V3 230V 600W вентилятором вгору, наклейка завжди нагадає про використання єдиної лінії +12В, яка видає 552 Вт потужності. Це дорівнює 92% від номіналу, що є хорошим показником для вирішення з груповою стабілізацією. Ну а для каналів +3,3В  і +5В із надлишком вистачить доступних 120 Вт.

Cooler Master Elite V3 230V 600W

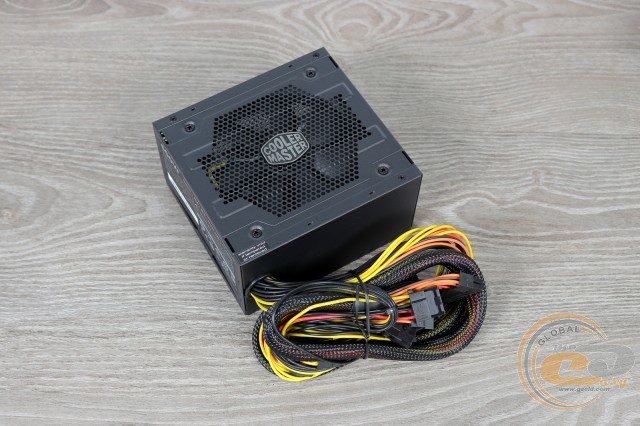

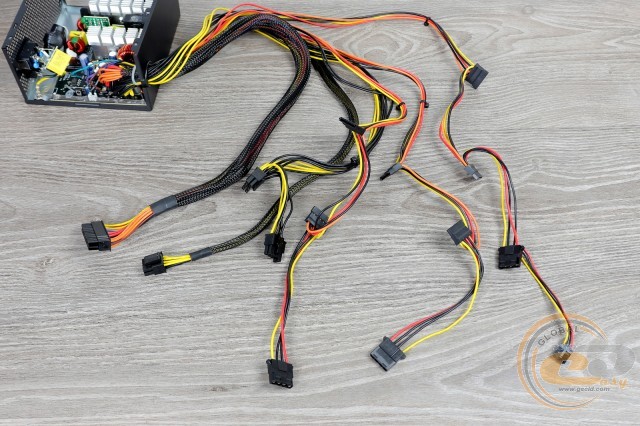

Звичайні круглі дроти виведені з корпуса пристрою. Нейлонове обплетення отримали тільки кабелі живлення процесора і материнської плати. Використовуваний калібр 20 AWG (0,812 мм у діаметрі з площею перетину 0,518 мм2) дещо менше більш звичного типорозміру 18 AWG - не сама очевидна ознака економії. У випадку з довжиною маємо непогані показники, місцями навіть з невеликим запасом. І тільки відстань між периферійними роз'ємами хотілося б бачити великим на 10-15 см.

Cooler Master Elite V3 230V 600W

Основні конектори живлення представлені 20+4-контактним ATX і 4+4-контактним ATX12V. Не обійшлося і без пари роз'ємів PCIe в 6+2-контактному виконанні для підключення майже будь-якої відеокарти. Для шести SATA-накопичувачів і іншої периферії (пара PATA і один FDD) також є все необхідне.

Повна конфігурація системи кабелів виглядає так:

Типи роз'ємів

Кількість

Довжина дротів до роз'єма (роз'ємів), см

20+4-контактний ATX

1

50

4+4-контактний ATX12V

1

60

два 6+2-контактні PCIe

1

60-70

два SATA + один PATA

2

50-60-75

два SATA + один PATA + один FDD

1

50-60-75-85

Внутрішня будова

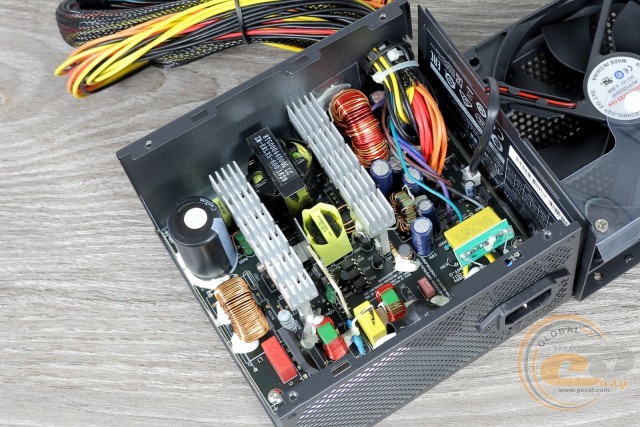

Що ж, давайте заглянемо туди, куди дивитися пересічному покупцеві до закінчення 3-річного гарантійного терміну вкрай небажано.

Cooler Master Elite V3 230V 600W

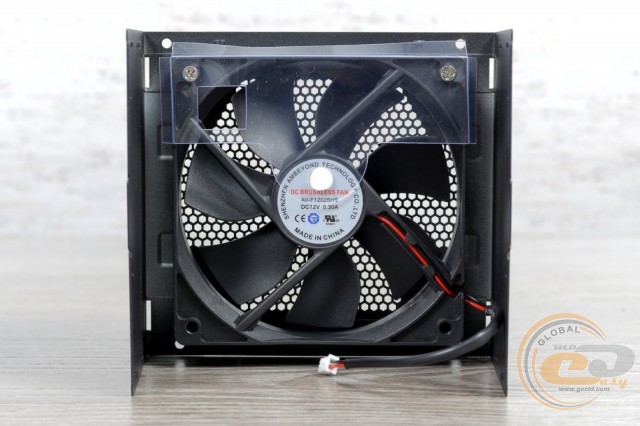

За активне охолодження Cooler Master Elite V3 230V 600W відповідає 120-мм 7-лопатевий вентилятор SHENZHEN AMBEYOND TECHNOLOGY CO. AV-F12025HS. Він оснащений знімним двоконтактним роз'ємом, через який споживає 3,6 Вт (12 В при 0,3 А). Усередині вертушки використовується звичайна втулка, що цілком логічно, враховуючи бюджетну спрямованість БЖ.

Cooler Master Elite V3 230V 600W

Як пасивних теплоотводів є пара алюмінієвих радіаторів - по одному в первинному і у вторинному ланцюзі. Далі ми подивимося, наскільки велика їх ефективність, але судячи з розмірів, будь-яких проблем бути не повинно. Також невеликим бонусом є застосування тепловідводної металевої пластини у трансформатора поменше.

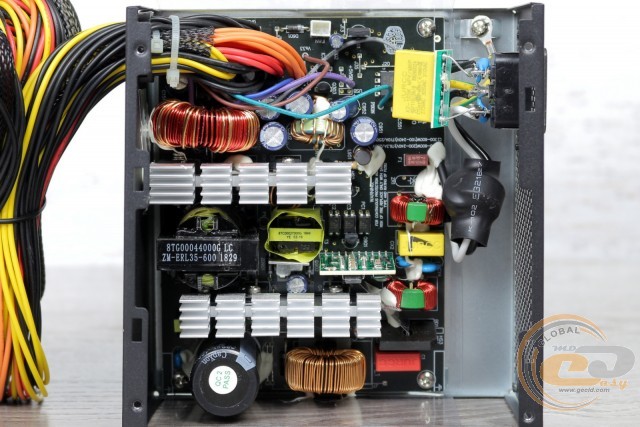

Cooler Master Elite V3 230V 600W Cooler Master Elite V3 230V 600W

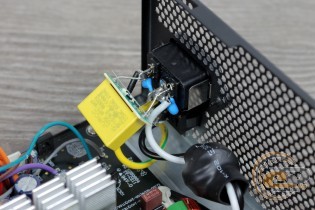

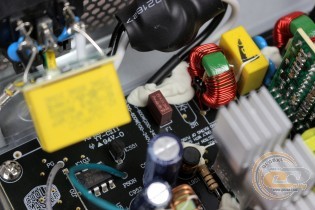

Тепер перейдемо безпосередньо до вузлів. Вхідний EMI-фільтр містить майже повний набір складових: є пара X- і чотири Y-конденсатори, а також дві котушки. Для повного щастя не вистачає тільки варістора, покликаного захистити джерело від стрибків напруги - маємо тільки порожнє посадкове місце.

Cooler Master Elite V3 230V 600W

Розглянути діодну збірку не вдалося. Додаткового її охолодження не передбачено, що можна зрозуміти і пробачити, з огляду на невеликий вхідний струм (5 А).

Cooler Master Elite V3 230V 600W

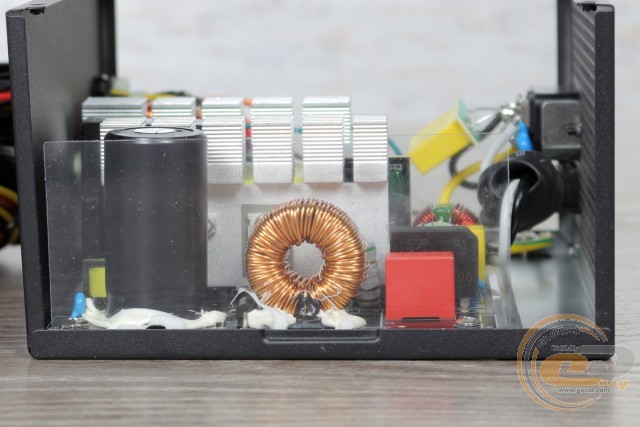

З обох боковин радіатора закріплені силові елементи вузла активного коректора коефіцієнта потужності (APFC), які співпрацюють з немаленьким дроселем.

Cooler Master Elite V3 230V 600W

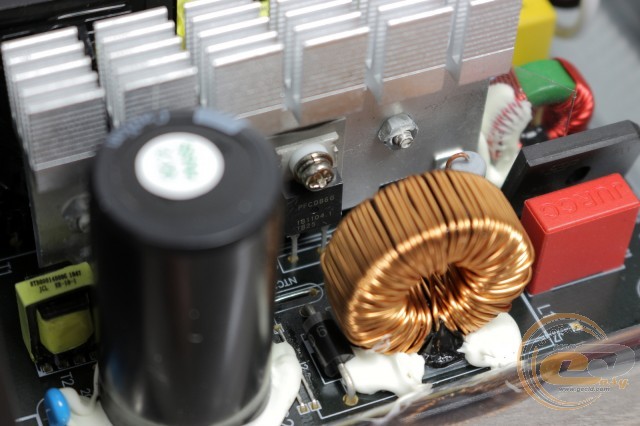

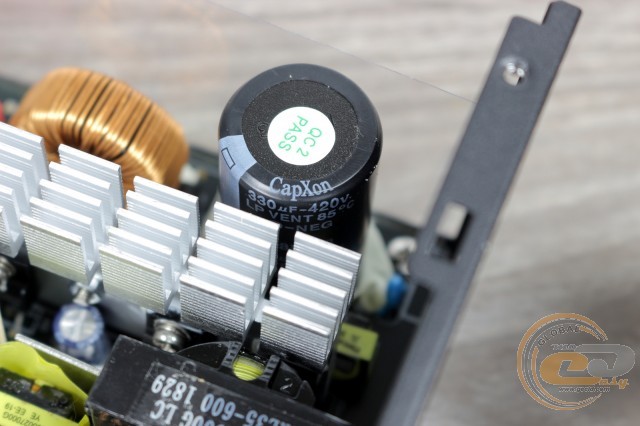

Ну а наступним елементом, який зможе розповісти багато про що, виступає вхідний конденсатор. Економія відбилася в порівняно невеликій для 600-ватника ємності (330 мкФ) і 85-градусне обмеження по температурі. Виробник же даного елемента - тайванський бренд CapXon - не дотягує до «японців», але в цілому користується хорошою репутацією.

Cooler Master Elite V3 230V 600W

В основі Cooler Master Elite V3 230V 600W знаходиться проста в реалізації схема прямоходового двотактного перетворювача з двома ключами. Нею керує розташований на дочірній платі ШІМ-контролер.

Біля головного трансформатора знайшлося місце для перетворювача поменше. Він-то відповідає за формування чергового живлення + 5Vsb.
