::>Джерела живлення >2020 > CHIEFTRONIC PowerPlay 750W

Обзор блока питания CHIEFTRONIC PowerPlay 750W: хорошие гены

10-06-2020

Якщо ви ще не читали або не дивилися відео про наше знайомство з блоком живлення CHIEFTRONIC PowerPlay 550W, то не полінуйтеся зробити це при першій же можливості. Він не залишив нас байдужими завдяки високій якості виконання, тихій роботі і відмінним вихідним показникам. Але навіщо тоді тестувати ще й 750-ватник? Невже і так не зрозуміло, що нас чекає?

CHIEFTRONIC PowerPlay 750W

Звичайно, про багато аспектів CHIEFTRONIC PowerPlay 750W (GPU-750FC) ми вже здогадуємося, адже ключові особливості точно нікуди не поділися. На місці модульні кабелі, КПД рівня 80PLUS Gold і багато іншого. Але деякі деталі все ж вимагають детального огляду. Наприклад, при огляді 650-ватного CHIEFTEC FORCE 650W (CPS-650S) виявлений підвищений нагрів головного трансформатора, хоча у 400-ватника з тієї ж серії таких проблем не було. Зате якість вихідного живлення, навпаки, помітно зросла. Тому озброюємось камерою, викруткою, тестовими стендами і вперед до огляду самого потужного представника лінійки CHIEFTRONIC PowerPlay.

Специфікація

Модель

CHIEFTRONIC PowerPlay Gold 750W
(GPU-750FC)

Тип

ATX12V 2.3

Максимальна потужність, Вт

750

Потужність каналом +12В, Вт

750

Потужність ліній +3,3В и +5В, Вт

120

Кількість ліній +12В

1

Максимальний вихідний струм каналу +3,3В, А

22

Максимальний вихідний струм каналу +5В, А

22

Максимальний вихідний струм каналу +12В, А

62,5

Максимальний вихідний струм каналу -12В, А

0,3

Максимальний вихідний струм каналу +5Vsb (чергова лінія живлення), А

3,0

Вхідна напруга, В

100 − 240

Вхідний струм, А

10

ККД, %

≥87

Сертифікований 80PLUS

Gold

Метод компенсації коефіцієнта потужності

Активний

Коефіцієнт потужності (PF), %

>90

PCIe-роз'єми

4 (6+2-контактні)

Модульний

Да

Розміри вентилятора, мм

140 х 140 х 25

Тип підшипника вентилятора

Шарикопідшипник (Ball Bearing)

Захисти

OPP, OVP, UVP, OCP, OTP, SCP, SIP

Розміри (Д х Ш х В), мм

160 х 150 х 88

Вага, кг

2,24

Сайт виробника

CHIEFTRONIC

Сторінка продукту

Упаковка і комплект постачання

Яскрава упаковка не тільки привертає погляд, але і повідомляє чимало корисної інформації. Тут можна дізнатися про наявність в лінійці даної 750-Вт моделі, протестованої раніше 550-ватної і проміжного рішення потужністю 650 Вт. У таблиці на одній з боковин надані електротехнічні характеристики всіх трьох перерахованих пристроїв. До того ж відзначимо згадку про сертифікат 80PLUS Gold і застосуванні японських конденсаторів, що може стати вирішальним фактором при виборі джерела на багато років.

CHIEFTRONIC PowerPlay 750W

Усередині пристрій добре захищений, так що за його збереження можна не турбуватися.

CHIEFTRONIC PowerPlay 750W

Комплектація цілком звична для модульного рішення:

  • мережевий шнур живлення;
  • кабелі, що підключаються;
  • сумочка для зберігання кабелів, які не використовуються;
  • кріпильні гвинти;
  • інструкція для користувача.

Зовнішній вигляд

CHIEFTRONIC PowerPlay 750W

Блок живлення CHIEFTRONIC PowerPlay 750W прикрасить будь-яку сучасну збірку. Рельєфне матове забарвлення разом із решіткою радує очі і гарантує 100%-у впізнаваність.

CHIEFTRONIC PowerPlay 750W

Виглядає свіжо, що і було потрібно. Логотип суббренда закономірно відрізняється від батьківського, але перші шість букв видають родовід. Усередині ж ховається 140-мм вентилятор, який ми ще розглянемо більш детально. Не обійшлося і без традиційної гарантійної наклейки, яка буде спокушати цікавого користувача протягом 3 років із моменту покупки.

CHIEFTRONIC PowerPlay 750W

У тильній частині до болю звичний вимикач і роз'єм живлення є сусідами з більш цікавим елементом - кнопкою ввімкнення гібридного режиму системи охолодження. Його активація призведе до припинення вентилятора при невеликих навантаженнях на блок живлення.

В ім'я дизайну одна з боковин прикрашена фірмовою чорно-червоною наклейкою.

CHIEFTRONIC PowerPlay 750W

Ну а в ім'я науки (або чогось там ще) інша панель несе на собі докладні електротехнічні показники.

CHIEFTRONIC PowerPlay 750W

У їх числі - використання єдиної лінії +12В, потужність якої дорівнює номіналу блока живлення. Для більш дрібних каналів +3,3 В  і +5 В відведено 120 Вт, тобто по 22 А на кожен. Останній показник трохи вищий від аналогічного у 550-ватника (там було по 20 А) і повністю відповідає 650-ватній моделі.

CHIEFTRONIC PowerPlay 750W

Усі кабелі у CHIEFTRONIC PowerPlay 750W знімні. Разом із неабиякою потужністю і застосуванням 140-мм пропелера, це вилилося в невелике збільшення довжини пристрою. У цілому маємо досить звичні 160 х 150 х 88 мм.

Усі без винятку дроти виконані у вигляді зручних в укладанні шлейфів. Особливо приємно, що самі навантажені лінії живлення процесора і відеокарти (ATX12V і PCIe) обзавелися грубими кабелями калібру 16 AWG (1,291 мм у діаметрі з площею перетину 1,31 мм2). Решта ж мають звичний калібр 18 AWG (1,024 мм у діаметрі з площею перетину 0,823 мм2). Довжини у всіх разах більш ніж достатньо.

Повна конфігурація системи кабелів виглядає так:

Типи роз'ємів

Кількість

Довжина дротів до роз'єму (роз'ємів), см

20+4-контактний ATX

1

60

4+4-контактний ATX12V

1

70

два 6+2-контактні PCIe

2

60-75

три SATA

3

80-95-110

три PATA + FDD

1

70-80-95-110

Основні конектори живлення представлені 20+4-контактним ATX і 4+4-контактним ATX12V. Є також чотири роз'єми PCIe в 6+2-контактному виконанні. Так що новинка запросто зможе живити зв'язку з парою продуктивних відеокарт. А для периферії в цілому маємо дев'ять SATA і три PATA + FDD на чотирьох окремих дротах.

Відзначимо, що рішення потужністю 650 Вт має повністю аналогічний набір конекторів. А ось у разі з 550-ватником було вдвічі менше роз'ємів PCIe і всього шість SATA.

CHIEFTRONIC PowerPlay 750W

Як під'єднати всі кабелі і не помилитися? У цьому допоможе наклейка-шпаргалка на самому корпусі, а також різна кількість і форма контактів роз'ємів.

Внутрішня будова

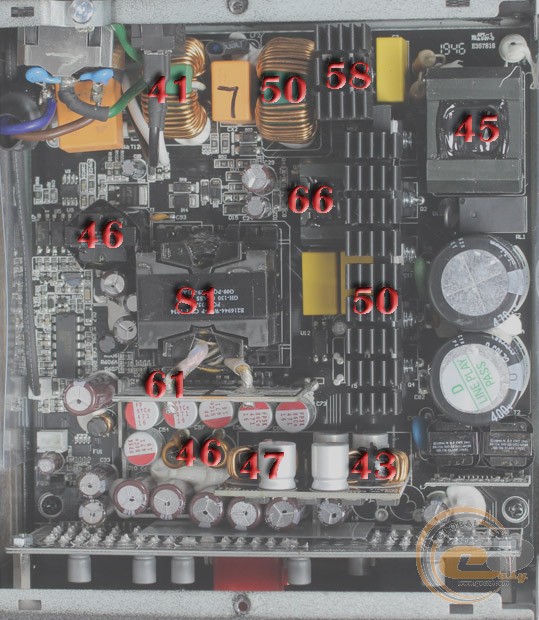

Зовні новинка виглядає красиво. Але нас більше цікавить внутрішня сутність джерела.

CHIEFTRONIC PowerPlay 750W

Вентилятор Yate Loon D14BM-12 діаметром 140 мм повністю аналогічний такому в молодшому вирішенні, і це добре. Він є порівняно тихохідним - при максимальних 1400 об/хв рівень шуму не перевищує за 29 дБ. А ще одною із головних його переваг є надійність. Звичайно, ми не можемо визначити, скільки часу він прослугує. Але використання в основі пропелера підшипника кочення дозволяє говорити про підвищений ресурс.

CHIEFTRONIC PowerPlay 750W

Пасивне охолодження також повністю аналогічне молодшому рішенням. Два чорних радіатора відводять тепло від діодних збірок, силових елементів модуля APFC і первинного ланцюга. А ближче до вихідних роз'ємів можна побачити металеву пластину, яка охолоджує гарячі складові вторинного ланцюга.

CHIEFTRONIC PowerPlay 750W

На вході нас зустрічає повноцінний двокаскадний EMI-фільтр. Частина його елементів розпаяна біля вхідного роз'єму. Решта ж в повному складі (включаючи варистор) розмістилися на основний PCB.

CHIEFTRONIC PowerPlay 750W

Діодна збірка сховалася в глибині, тому дізнатися подробиці про неї не вдалося. Проте радує її індивідуальне пасивне охолодження.

І без того немаленький дросель вузла APFC помітно підріс у порівнянні з моделлю потужністю 550 Вт. Силові ж елементи розміщені на одному радіаторі з складовими первинного перетворювача.

CHIEFTRONIC PowerPlay 750W

Конденсаторів знову два, і знову перед нами високоякісні японські рішення від Nichicon. Мало того, що вони з високотемпературної серії, та й ще й загальна ємність становить чималі (як для 750-ватника) 860 мкФ.

CHIEFTRONIC PowerPlay 750W

CHIEFTRONIC PowerPlay 550W

CHIEFTRONIC PowerPlay 750W

CHIEFTRONIC PowerPlay 750W

Платформа від CWT тут повністю аналогічна молодшому рішенням, чого і слід було очікувати.

CHIEFTRONIC PowerPlay 750W

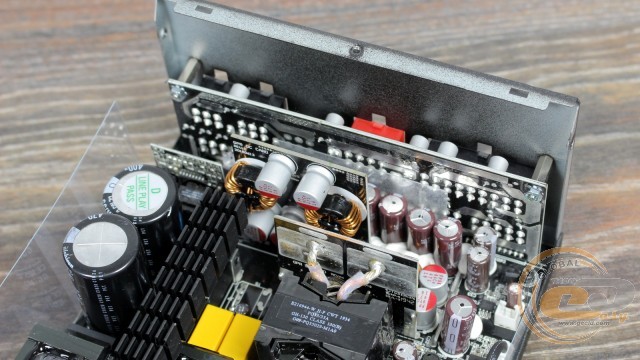

На вертикальній дочірній платі біля головного трансформатора розпаяні силові елементи синхронного випрямляча. Як радіатор виступає алюмінієва пластина в нижній її частині.

CHIEFTRONIC PowerPlay 750W

Друга плата, що поруч стоїть, очікувано прихистила DC-DC-перетворювачі для формування молодших ліній +3,3В і +5В.

При огляді конденсаторів у різних вузлах блока живлення ми побачили виключно японські рішення виробництва Nichicon і Nippon Chemi-con із високотемпературних серій. Так що пристрій чекають довгі роки стабільної роботи.

CHIEFTRONIC PowerPlay 750W

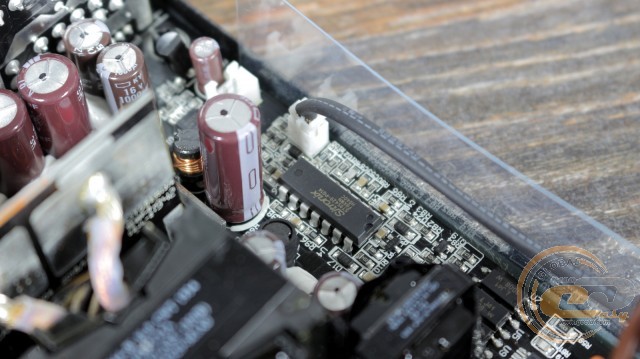

Уже звична мікросхема-супервайзер Sitronix ST9S429-PG14 забезпечила повний набір захистів:

  • захист від підвищеної вихідної напруги (OVP);
  • захист від зниженої вихідної напруги (UVP);
  • захист від короткого замикання (SCP);
  • захист від перевантаження з потужності (OPP);
  • захист від перевантаження зі струму кожного каналу (OCP);
  • захист від перегріву (OTP);
  • захист від сплесків і кидків напруги (SIP).

Поки всередині не було ніяких неприємних сюрпризів. Подивимося, що покажуть випробування джерела на практиці.

Крос-навантажувальні характеристики

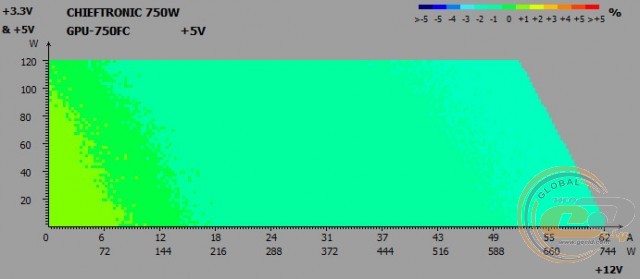

Згідно з нормами стандарту ATX12V, допустимий діапазон відхилень напруг для всіх ліній живлення становить ±5% від їх номіналу.

CHIEFTRONIC PowerPlay 750W

CHIEFTRONIC PowerPlay 750W

CHIEFTRONIC PowerPlay 750W

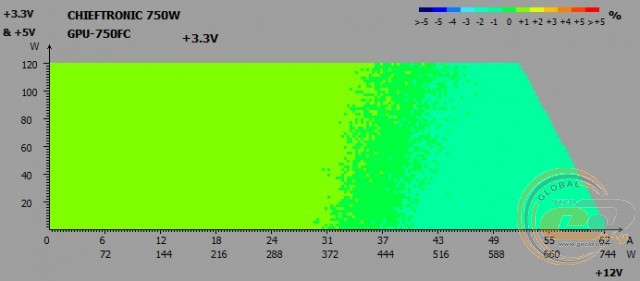

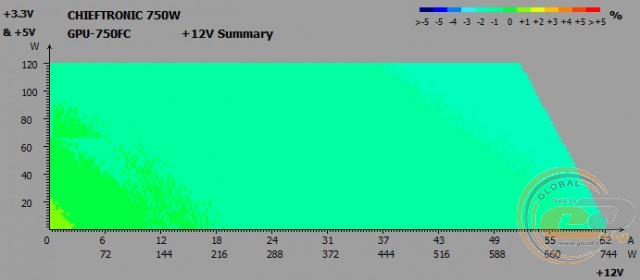

Під час крос-навантажувальних тестів на основних лініях живлення CHIEFTRONIC PowerPlay Gold 750W були зафіксовані такі відхилення:

  • лінія +3,3 В: від -1% до +1%;
  • лінія +5 В: від -2% до +1%;
  • лінія + 12В: від -2% до +1%.

Подібно 550-ватнику, на всіх каналах маємо дуже вузькі відхилення від номіналу. Краще, час поглянути на якість напруги.

Шуми і пульсації у всьому діапазоні напруг

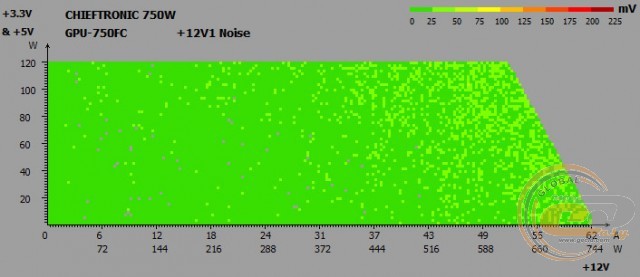

Для стандарту ATX12V передбачені такі допустимі норми, що стосуються рівня пульсацій (peak-to-peak):

  • лінії +3,3 В і +5 В: 50 мВ;
  • лінія + 12В: 120 мВ.

CHIEFTRONIC PowerPlay 750W

CHIEFTRONIC PowerPlay 750W

CHIEFTRONIC PowerPlay 750W

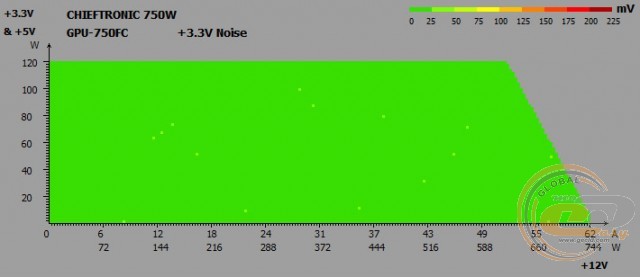

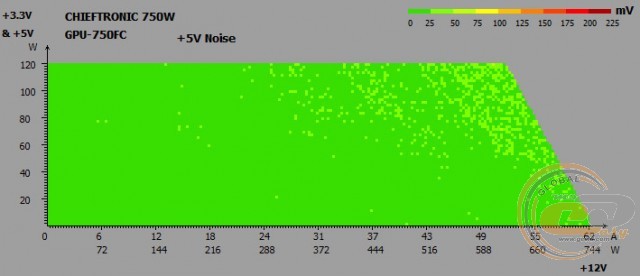

Ми зафіксували лише поодинокі скачки до 75 мВ. В іншому ж всі три лінії були в межах 50 мВ. Це хороші показники для молодших ліній, а для 12-вольтової - відмінні.

Чергова лінія живлення + 5VSB

CHIEFTRONIC PowerPlay 750W

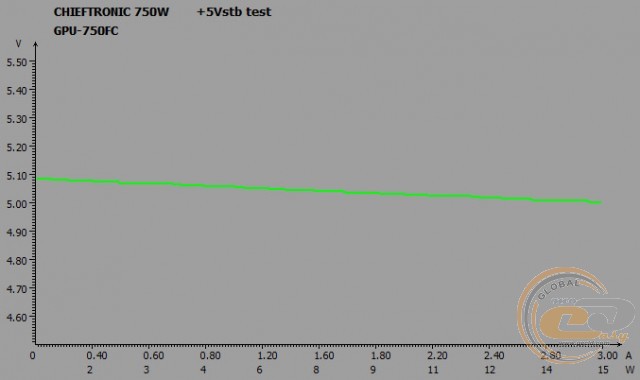

Стан чергової лінії живлення в блоці CHIEFTRONIC PowerPlay 750W зауважень не викликало. Залежно від навантаження напруга на ній змінюється в допустимих межах: від 5,09 до 5,00 В (від 1,8% до 0,0%), навіть і близько не виходячи за рамки ± 5%.

PFC

Таблиця, що показує зміну PFC залежно від завантаження джерела живлення:

Навантаження, Вт

80

150

250

375

450

550

650

750

Навантаження*, %

11

20

33

50

60

73

87

100

PFC

0,79

0,89

0,92

0,94

0,95

0,95

0,96

0,97

Навантаження* – навантаження у відсотковому відношенні до номінальної потужності блока живлення.

Модуль APFC блока живлення хороший. При споживаній потужності в 250 Вт коефіцієнт PFC досяг 0,92, що і було потрібно відповідно до стандарту 80PLUS Gold (0,9 при 50% навантаженні). Максимальне ж значення (0,97) зафіксовано при номінальному навантаженні.

ККД

CHIEFTRONIC PowerPlay 750W

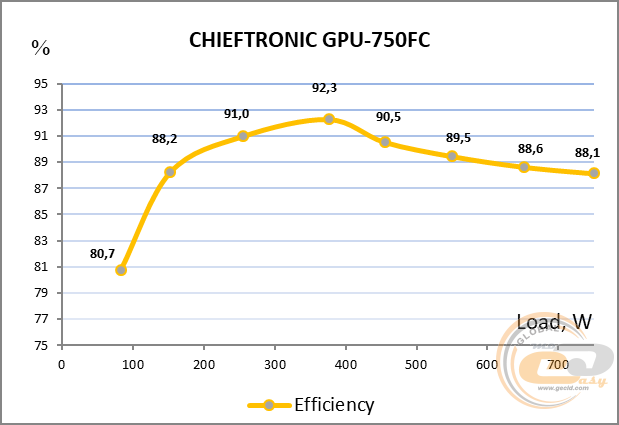

Тест реальної ефективності при різних навантаженнях підтвердив відповідність моделі CHIEFTRONIC PowerPlay 750W стандарту 80PLUS Gold для напруги 230 В. При навантаженні 20%, 50% і 100% від номінальної потужності ККД блока живлення перевищував за 88%, 92% і 88% відповідно.

Найбільш ефективним джерело виявився при навантаженні від 215 до 500 Вт - у цьому діапазоні ККД перевищує за 90%.

Система охолодження і температурний режим

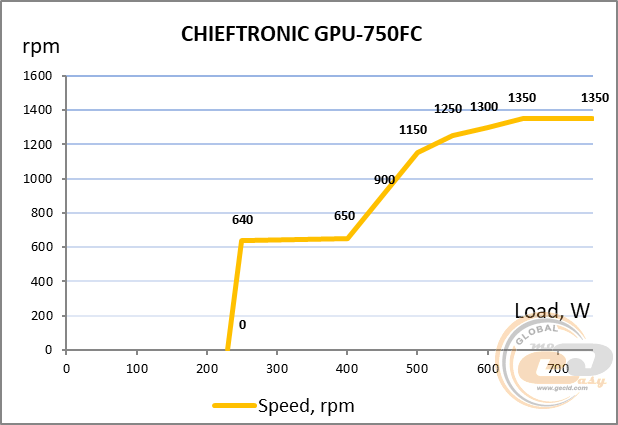

Побічно оцінити рівень шуму пристрою можна за швидкістю обертання вентилятора при різній величині навантаження. Інтервал часу, після якого проводилося вимірювання швидкості обертання і наступне збільшення потужності, становив близько двадцяти хвилин. Результати вимірювання відзначені точками на графіку. При цьому температура навколишнього середовища для джерела живлення становила приблизно 27°С. Потрібно відзначити, що повітря всередині корпуса комп'ютера може бути куди гарячіше, зокрема, температура 40°С є цілком допустимою. У той же час саме навантаження, створюване комп'ютерною системою, носить змінний характер, що полегшує температурний режим джерела живлення.

CHIEFTRONIC PowerPlay 750W

Перемикач на тильній панелі CHIEFTRONIC PowerPlay Gold 750W активує гібридний режим роботи СО, в якому вентилятор до певного моменту не буде обертатися зовсім. У нашому разі пропелер стартував при навантаженні 230 Вт, і до позначки 450 Вт працював дуже тихо. Далі шум від його обертання залишався тихим і комфортним. Схожу картину ми бачили і в разі з 550-ватником, але тут при аналогічному навантаженні джерело працює ще трохи тихіше.

Якщо ви не проти обертання вентилятора навіть при мінімальному навантаженні, то досить єдиного натискання кнопки на тильній панелі. У такому разі пропелер спочатку буде дуже тихо працювати на швидкості близько 640 об/хв.

CHIEFTRONIC PowerPlay 750W

Велике навантаження закономірно призводить і до більшого нагрівання компонентів. Проте головний трансформатор прогрівся лише до 81°C - до критичних значень є невеликий заділ. Решта вузлів традиційно ще більш холодні.

Сторонні шуми під час роботи блока живлення

Як показала практика, на всьому діапазоні номінальної потужності CHIEFTRONIC PowerPlay 750W не відтворює додаткових шумів у вигляді дратівного писку дроселів або характерного гудіння трансформатора. Це дуже важливо для пристрою з гібридною роботою СО.

OverLOAD

Навантаження на тестовану модель ми збільшували до 850 Вт (+13%), а вихідні показники все ще залишалися в нормі. Ось і добре, подивимося тепер як все виглядає на реальній системі.

Практичні випробування на реальній конфігурації

Для побудови реальної комп'ютерної системи задіяний потужний 6-ядерний процесор Intel Core i7-4960X у розгоні до 4,4 ГГц. В якості відеоприскорювачів ми використали моделі Palit GeForce RTX 2080 GamingPro OC і Palit GeForce RTX 2060 SUPER GamingPro OC.

Материнська плата

ASUS P9X79 PRO (Socket LGA2011, Intel X79 Express)

Процесор

Intel Core i7-4960X (Socket LGA2011, 3,6 ГГц, 130 Вт TDP) @ 4,4 ГГц, 1,3 В

Кулер

Thermalright TRUE Spirit 120M

Оперативна пам’ять

4 x DDR3-1333 4096 MБ Transcend PC3-10600

Відеокарти

Palit GeForce RTX 2080 GamingPro OC 8GB GDDR6

Palit GeForce RTX 2060 SUPER GamingPro OC

Жорсткий диск

WD Caviar Blue 1 ТБ (WD10EALX)

Корпус

Spire SwordFin SP9007B з двома 120-мм вентиляторами

Ватметр

Seasonic PowerAngel

Мультиметр

MASTECH MY64

Виміри проводилися в двох режимах: «Простій» і «Максимальне завантаження», яке створювалася за допомогою стрес-тесту FPU+GPUs в AIDA64. Під час тестування загальне енергоспоживання системи вимірювалося за допомогою приладу Seasonic PowerAngel, а напруга на лініях живлення +12В, +5В і +3,3В фіксувалося мультиметром MASTECH MY64.

У результаті виміру напруги живлення на вихідних лініях були отримані такі значення:

Режим

Величина, В

Відхилення, %

+12В

Idle

12,11

+0,9

Burn

12,05

+0,4

+5В

Idle

5,05

+1,0

Burn

5,00

0,0

+3,3В

Idle

3,32

+0,6

Burn

3,28

-0,6

Вхідне енергоспоживання, Вт

Idle

89

Burn

567

За останній час на даній конфігурації були протестовані чотири джерела живлення. І хоча у всіх випадках напруги не виходили за допустимі рамки, але саме CHIEFTRONIC PowerPlay 750W виявився най-най.

Так, у разі з «бронзовим» Aerocool AERO BRONZE 750W напруга на лініях +12 В і +3,3 В вище від номіналу на 3,1-3,9%, що виллється в злегка підвищений нагрів підсистеми живлення комплектуючих. У разі з CHIEFTEC FORCE 650W дає про себе знати групова стабілізація - напруга каналу +5 В перевищувало номінал на 4% при просіданні лінії +12 В до -1,7%. Та й загальне енергоспоживання 620 Вт помітно вище від споживаних у даному разі 567 Вт. А ось «золотий» CHIEFTEC Polaris 750W показав себе дуже добре. Відхилення не перевищувало +2,8%. Це не багато, але CHIEFTRONIC PowerPlay 750W довів, що можна і менше! З ним ми отримали перевищення напруги максимум на скромні +1%. Також мало місце невелике просідання, але, знову ж таки, ми говоримо про надмалі відхилення від номіналу. Вердикт - у цьому тесті блок живлення впорався на відмінно.

Енергоспоживання в простої і в вимкненому стані комп'ютера

Енергоспоживання CHIEFTRONIC PowerPlay 750W у вимкненому стані (3 Вт) комп'ютера і в режимі сну (7 Вт) відповідає показникам інших близьких з потужності рішень, які побували в нашій тестовій лабораторії.

Підсумок

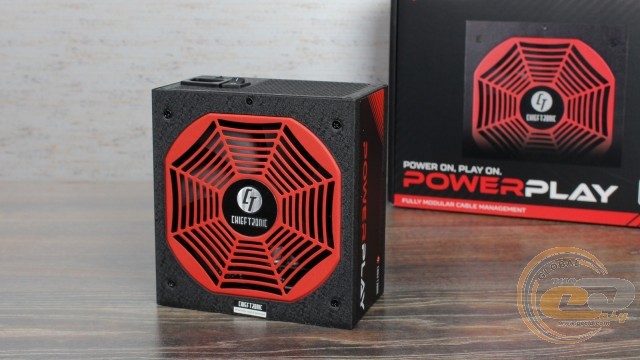

CHIEFTRONIC PowerPlay 750W

Подібно протестованому раніше 550-ватнику, блок живлення CHIEFTRONIC PowerPlay 750W (GPU-750FC) позбавлений будь-яких значущих компромісів на догоду меншій ціні. І це дуже приємно, адже він лише трішки дорожчий від іншого недавно протестованого «золотого» CHIEFTEC Polaris 750W (PPS-750FC) - $103 проти $93.

Що ж можна отримати за додаткову десятку «зелених»? Справді чимало! Повністю японські конденсатори, більш тихий і надійний 140-мм вентилятор замість 120-мм і, звичайно ж, більш цікавий зовнішній вигляд. Чи варто все це переплати - вирішувати вам.

Крім того, на місці інші примітні особливості у вигляді сертифіката 80PLUS Gold, повністю модульних кабелів-шлейфів із деяким запасом по товщині і довжині, щедрого набору конекторів і повного переліку захистів. Але найбільше порадували вихідні показники, які виробник постарався максимально наблизити до номіналу ліній. Так, на реальній конфігурації з парою відеокарт і розігнаним процесором відхилення каналів не перевищували ±1% при допустимих ±5%.

З огляду на все перераховане вище, ми з чистою совістю радимо CHIEFTRONIC PowerPlay 750W до покупки всім тим, хто хоче отримати надійне джерело для живлення високопродуктивної системи в розгоні.

Переваги:

  • примітний оригінальний дизайн;
  • високий рівень ККД (80PLUS Gold);
  • гідний запас з потужності (більше за 13%);
  • сучасна схемотехніка з використанням DC-DC-перетворювачів;
  • відмінний стан напруги на лініях живлення +12В, +5В і +3,3В;
  • дуже низькі відхилення від номіналів напруг при підключенні до потужної конфігурації;
  • низькі пульсації;
  • наявність всіх видів захистів;
  • можливість роботи в широкому діапазоні мережевої напруги;
  • активний метод компенсації реактивної потужності;
  • низьке енергоспоживання в режимі сну і в вимкненому стані комп'ютера;
  • повністю модульна система кабелів-шлейфів;
  • дуже ефективна система охолодження з гібридним режимом роботи;
  • тихий 140-мм вентилятор на шарикопідшипнику;
  • використання виключно японських конденсаторів.


Автор: Олесь Пахолок
Переклад:
Лілія Масюк

Висловлюємо подяку компанії CHIEFTEC за наданий для тестування блок живлення.
