Огляд CHIEFTEC VITA 850W (BPX-850-S): потужний блок живлення зі скромним цінником

Ще якихось 5-6 років тому важко було уявити, що 850-ватний блок живлення з роздільною стабілізацією напруги можна буде придбати всього лише за $70. Але з появою лінійки CHIEFTEC VITA ця фантазія стала реальністю.

Модель CHIEFTEC VITA 850W (BPX-850-S) отримала сучасний дизайн, зручні плоскі кабелі, DC-DC-перетворювачі, сертифікацію 80 PLUS Bronze, широкий діапазон вхідної напруги та повний набір захистів. Звісно ж, як і належить у бюджетному сегменті, не обійшлося без компромісів — і ми вже встигли розглянути їх ближче. Тож далі розповімо про сильні сторони новинки, її дрібні недоліки та загальне враження від роботи.

Специфікація

Модель	CHIEFTEC VITA 850W (BPX-850-S)
Тип	ATX12V 2.53
Максимальна потужність, Вт	850
Потужність по каналу +12В, Вт	850
Потужність ліній +3,3В і +5В, Вт	100
Кількість ліній +12В	1
Максимальний струм каналу +3,3В, А	18
Максимальний струм каналу +5В, А	18
Максимальний струм каналу +12В, А	70,8
Максимальний струм каналу -12В, А	0,3
Максимальний струм каналу +5Vsb (чергова лінія живлення), А	3,0
Вхідна напруга, В	100 − 240
Вхідний струм, А	5 − 10
ККД, %	≤87
Сертифікація 80 PLUS	Bronze
Метод компенсації коефіцієнту потужності	Активний
Коефіцієнт потужності (PF), %	≤99
PCIe-роз’ємів	4 (6+2-контактні)
Роз’єм PCIe 5.1 (12V-2×6)	Немає
Модульний	Ні
Розміри вентилятора, мм	120 х 120 х 25
Тип підшипника вентилятора	Ковзання (Sleeve)
Захисти	OPP, OVP, UVP, OCP, OTP, SCP, SIP
Розміри (Д х Ш х В), мм	140 х 150 х 86
Маса, кг	1,9
Гарантія, років	2
Сайт виробника	CHIEFTEC
Сторінка пристрою	CHIEFTEC VITA 850W

Паковання та комплект постачання

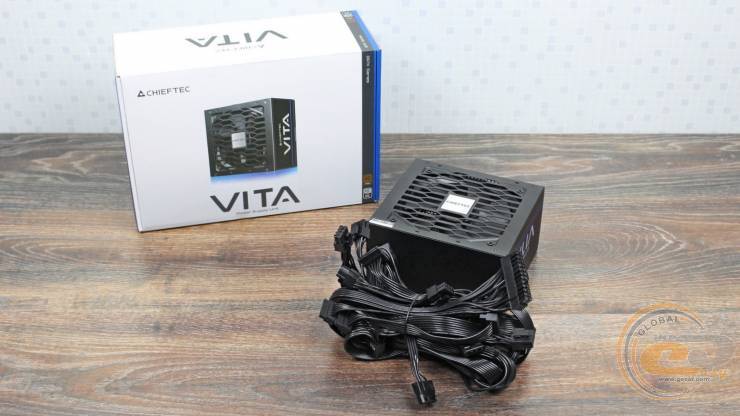

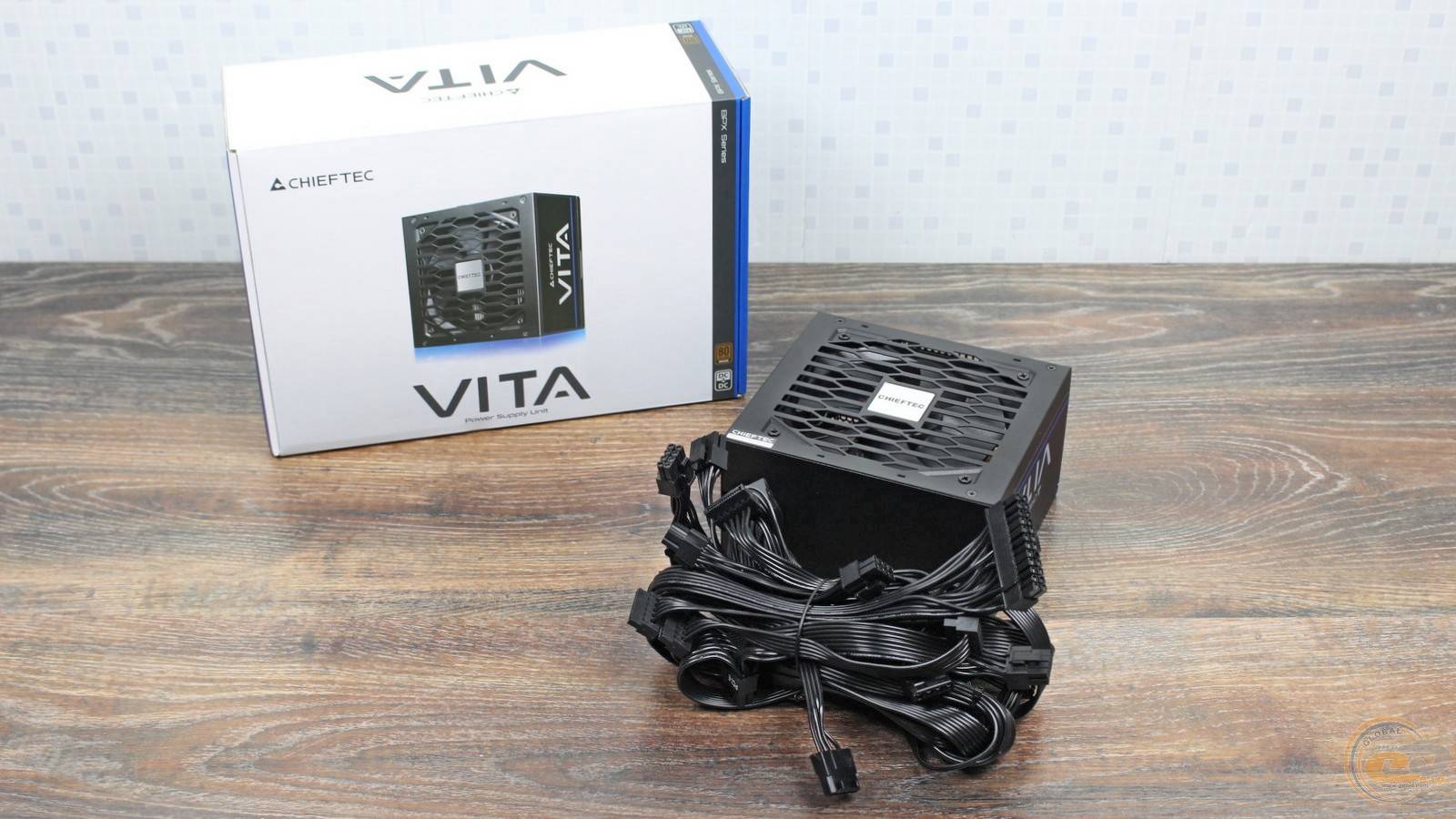

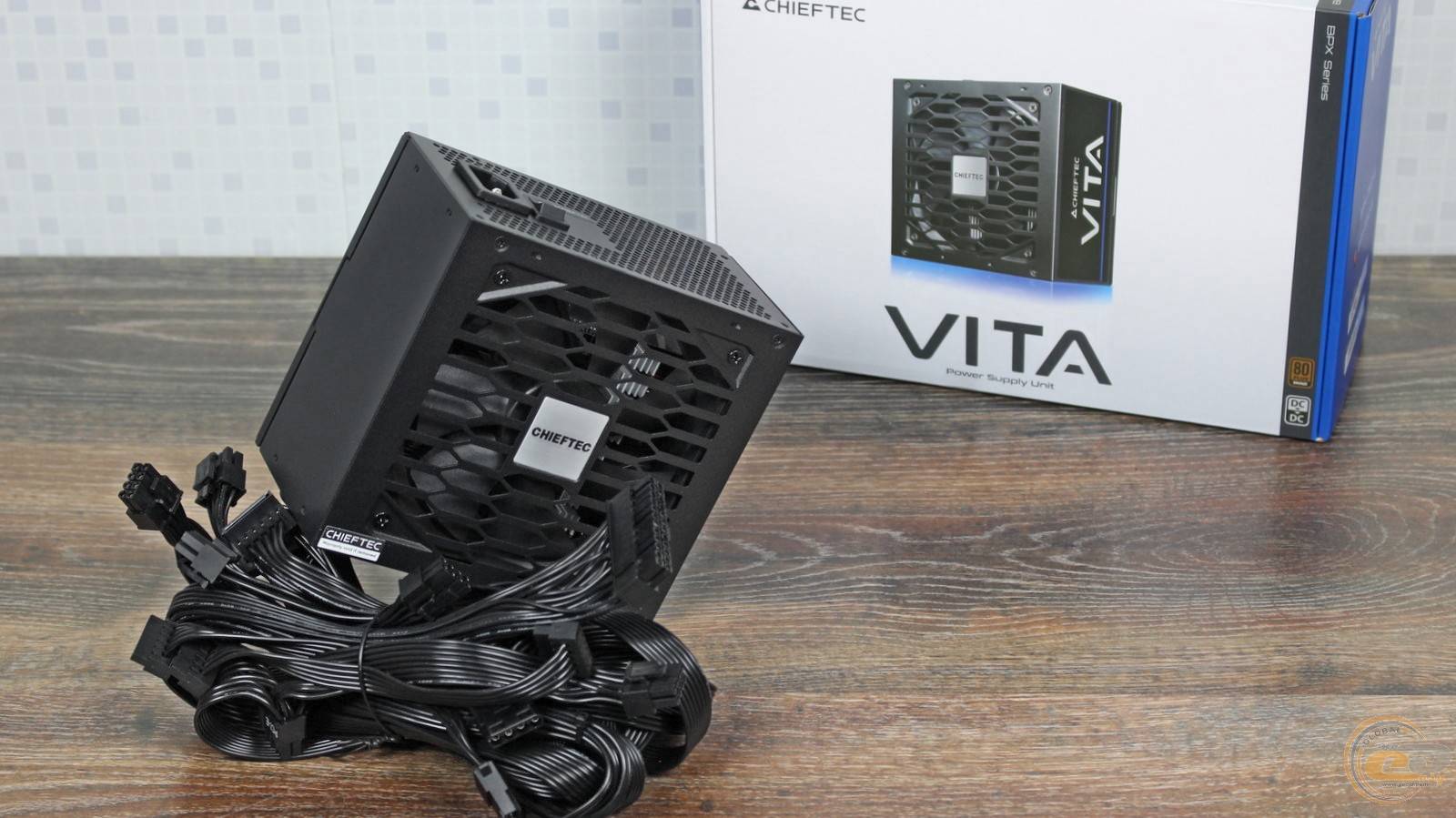

Коробка зі звичним для пристроїв CHIEFTEC оформленням містить інформацію про двох представників лінійки потужністю 750 і 850 Вт. Крім того, у продажу є і найбільш доступна 650-ватна модель.

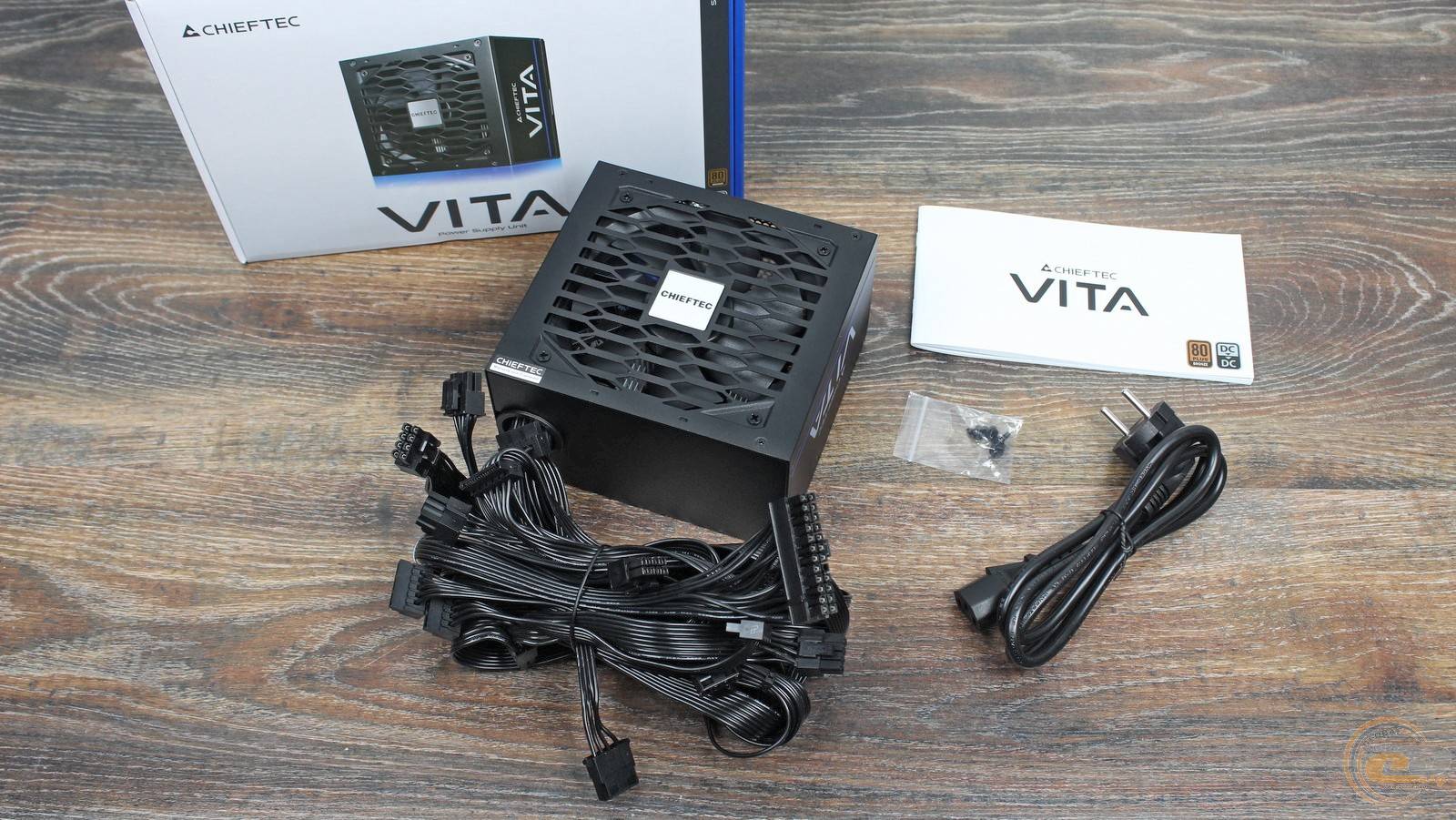

Базовий комплект постачання включає найнеобхідніше: вхідний кабель живлення, кріпильні гвинти і посібник користувача.

Зовнішній вигляд

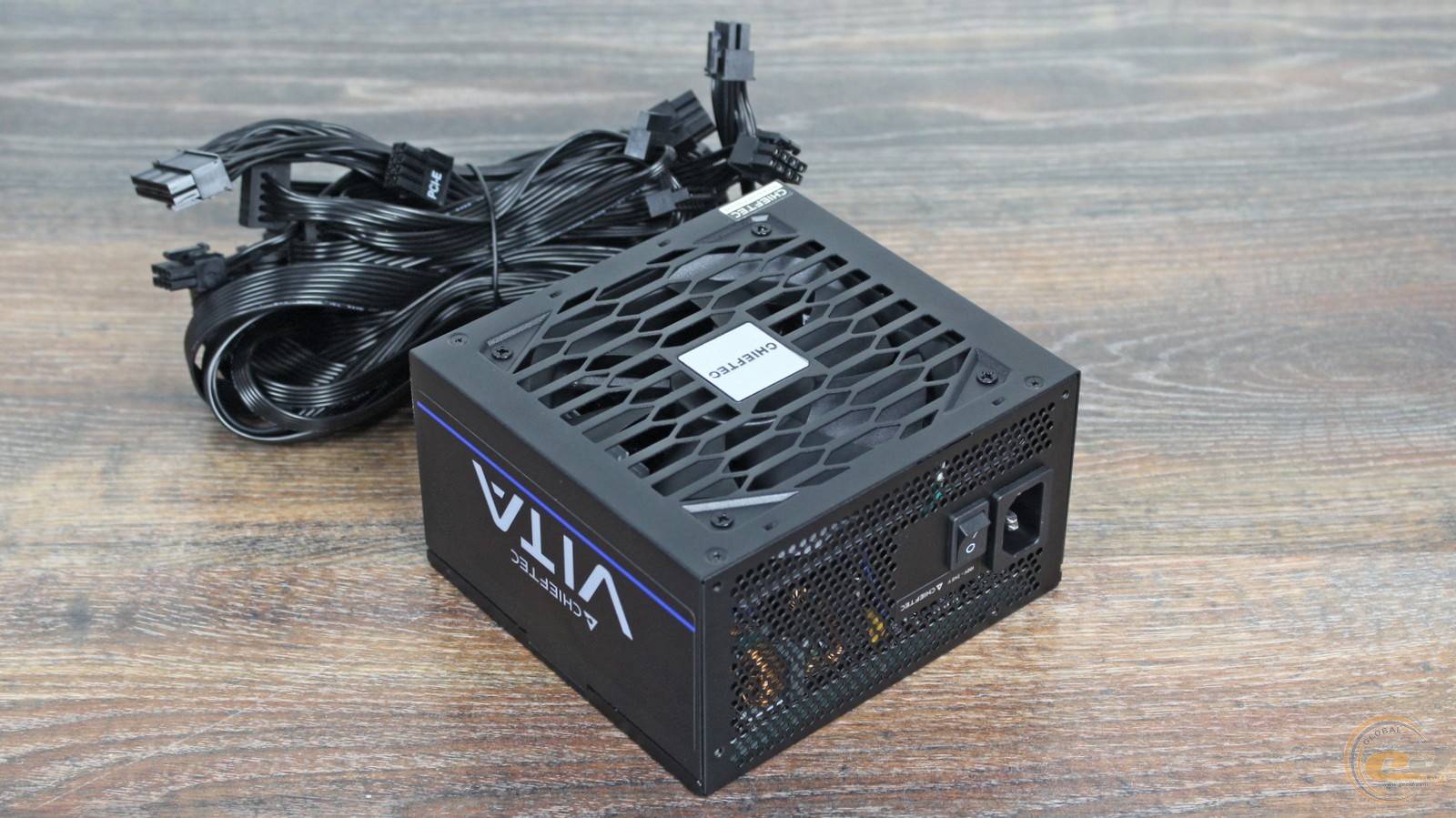

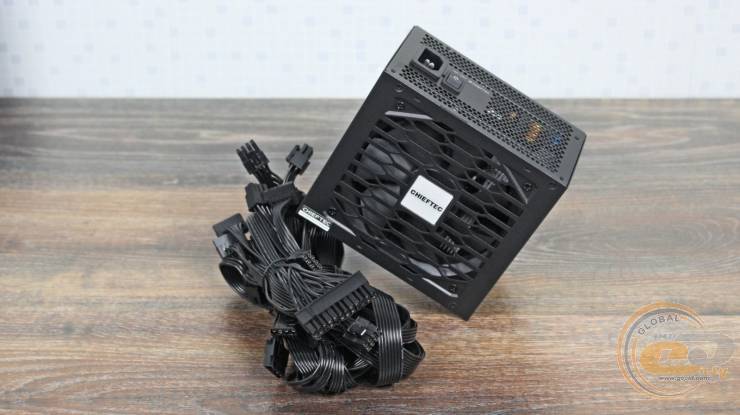

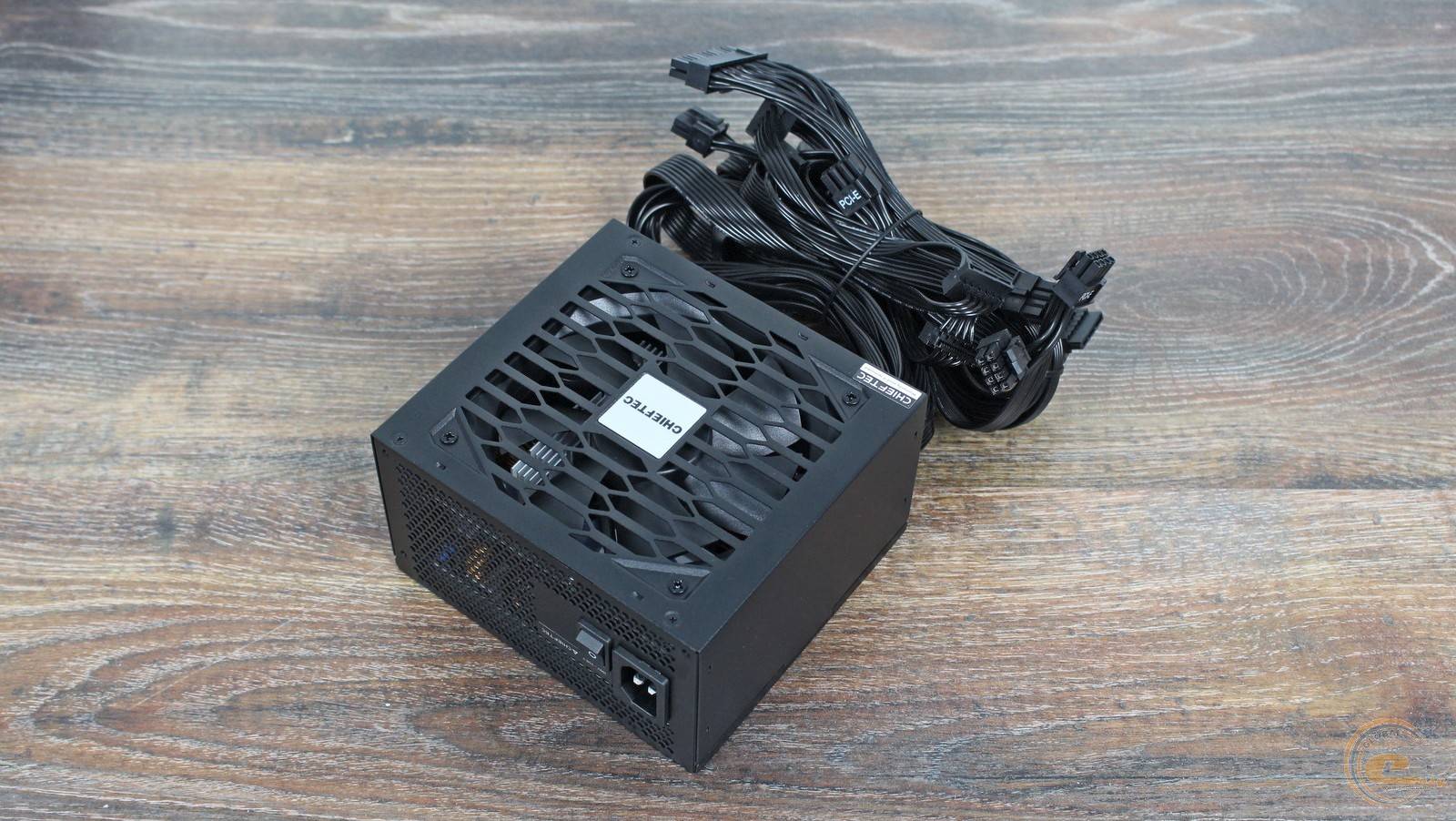

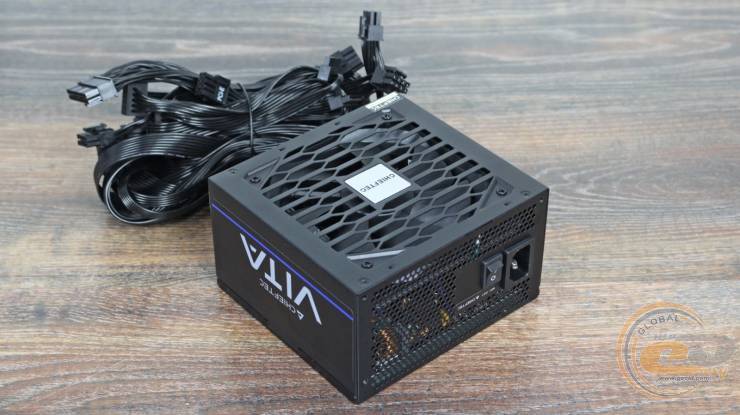

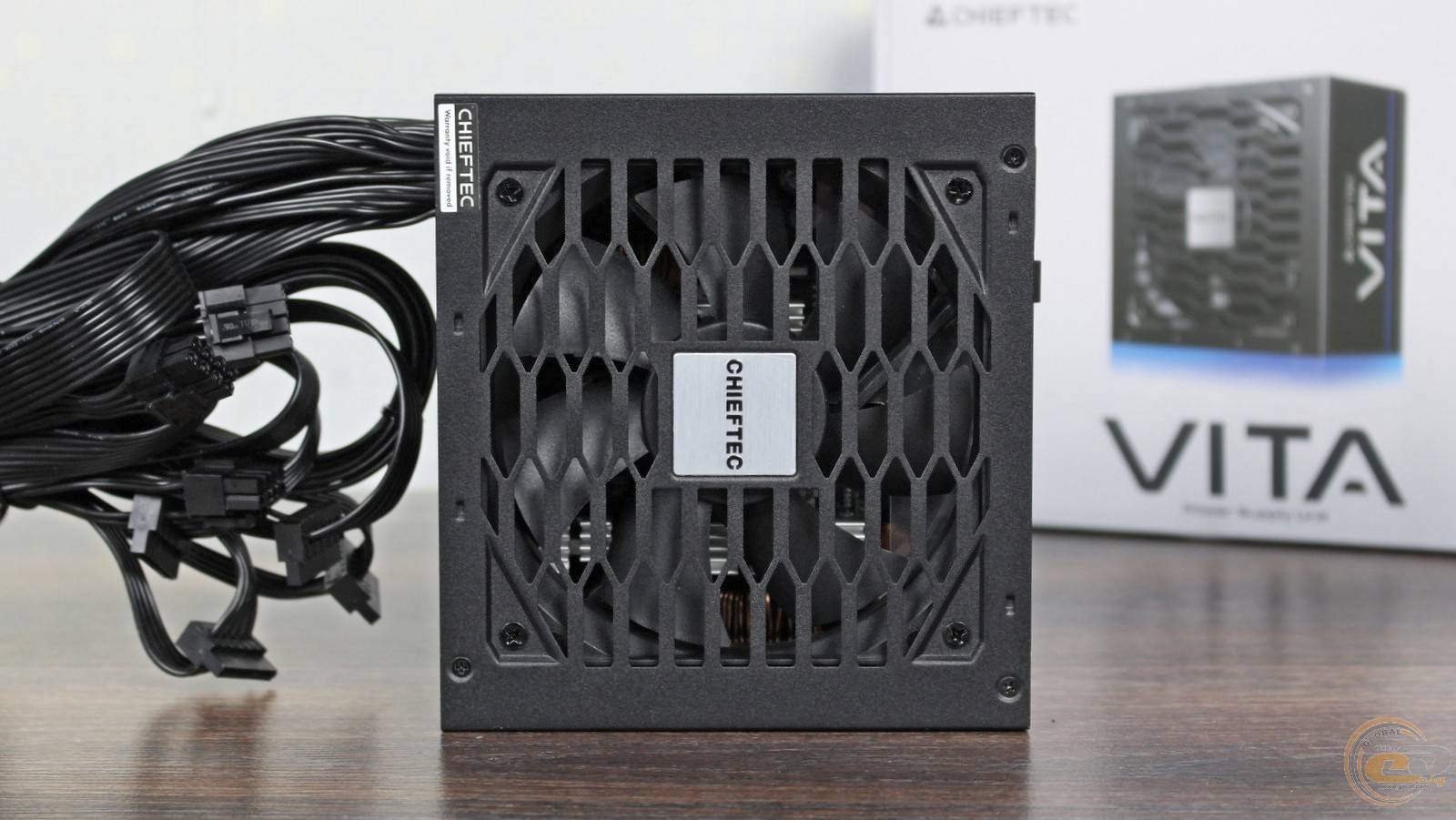

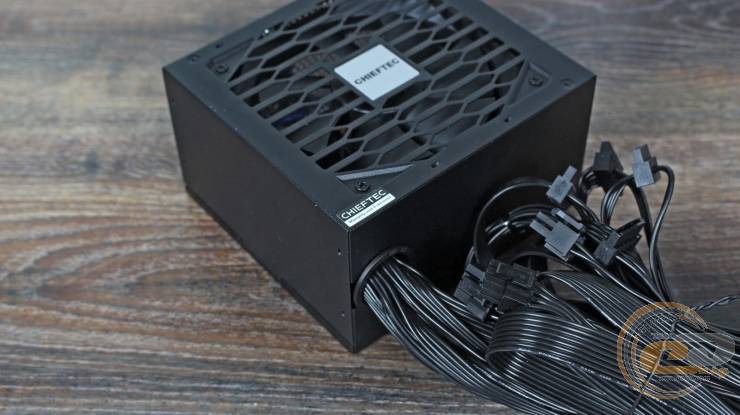

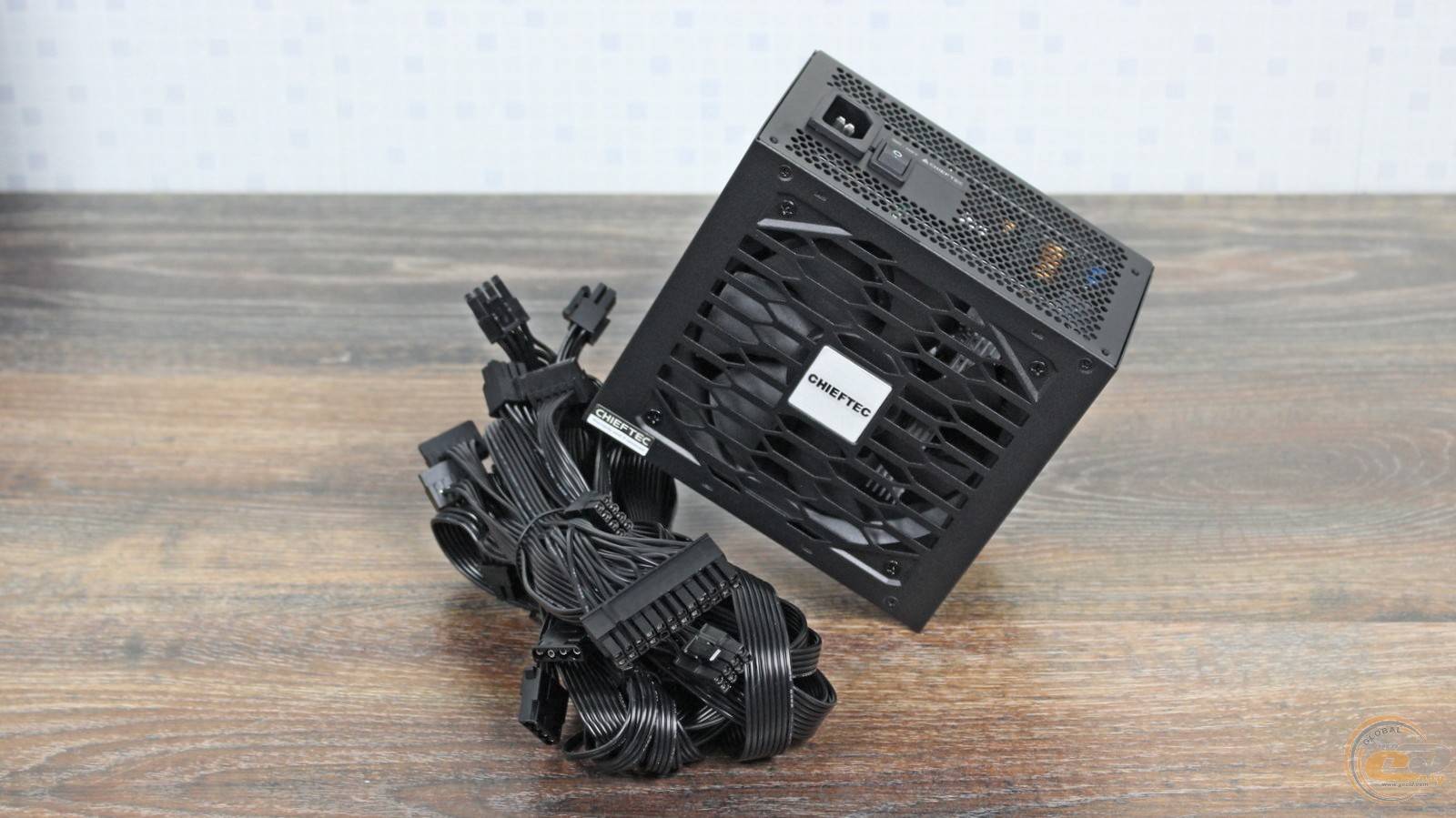

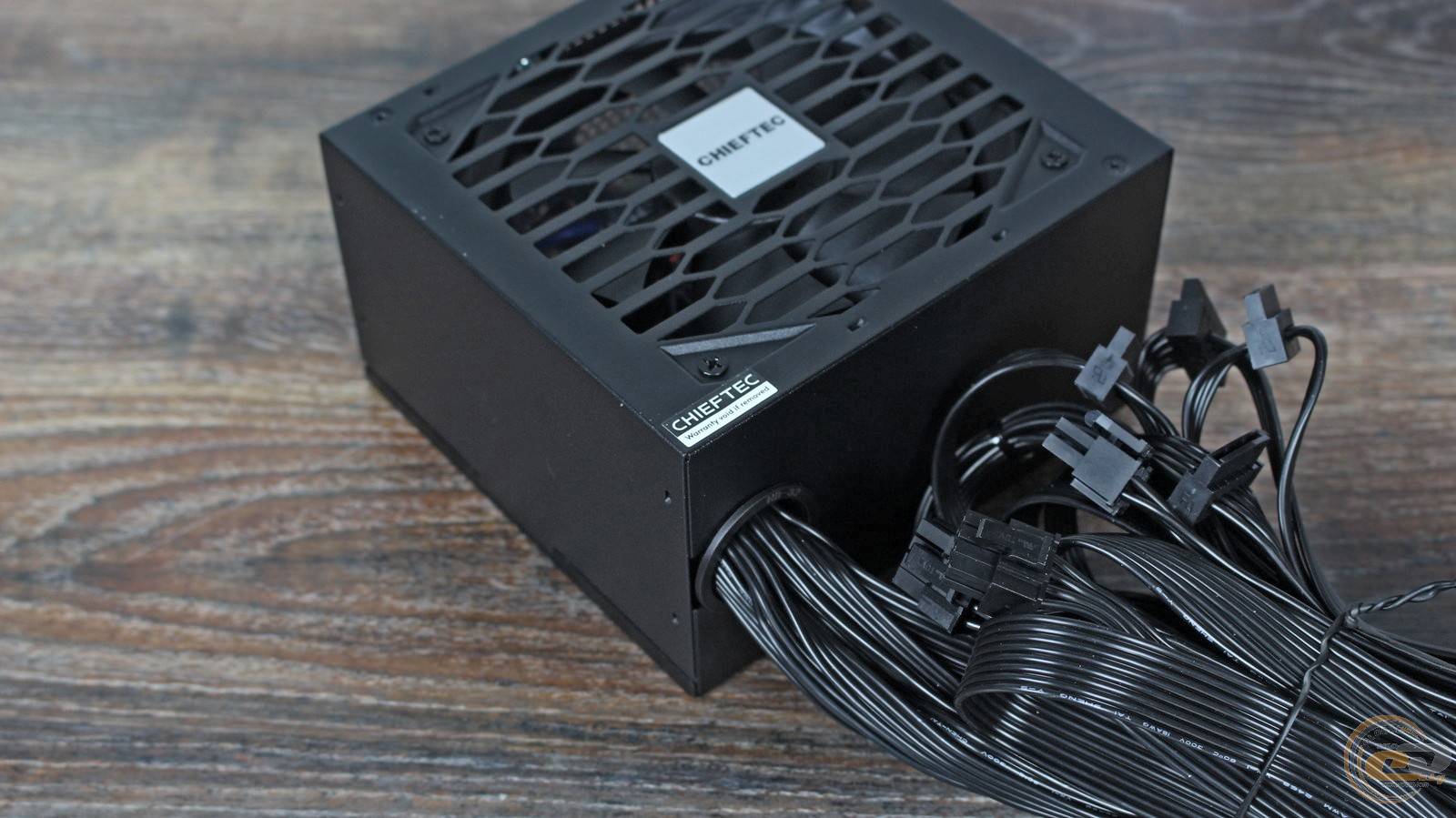

Блок живлення CHIEFTEC VITA 850W оформлений у новому стилі виробника. Впізнаваності сприяють квадратний логотип у центрі та характерні отвори над вентилятором. При цьому пристрій є компактним — його розміри становлять 140 х 150 х 86 мм.

Гарантійна пломба на одному з гвинтів органічно вписується в загальний вигляд і має термін дії два роки — звичне значення для недорогих блоків живлення цього виробника.

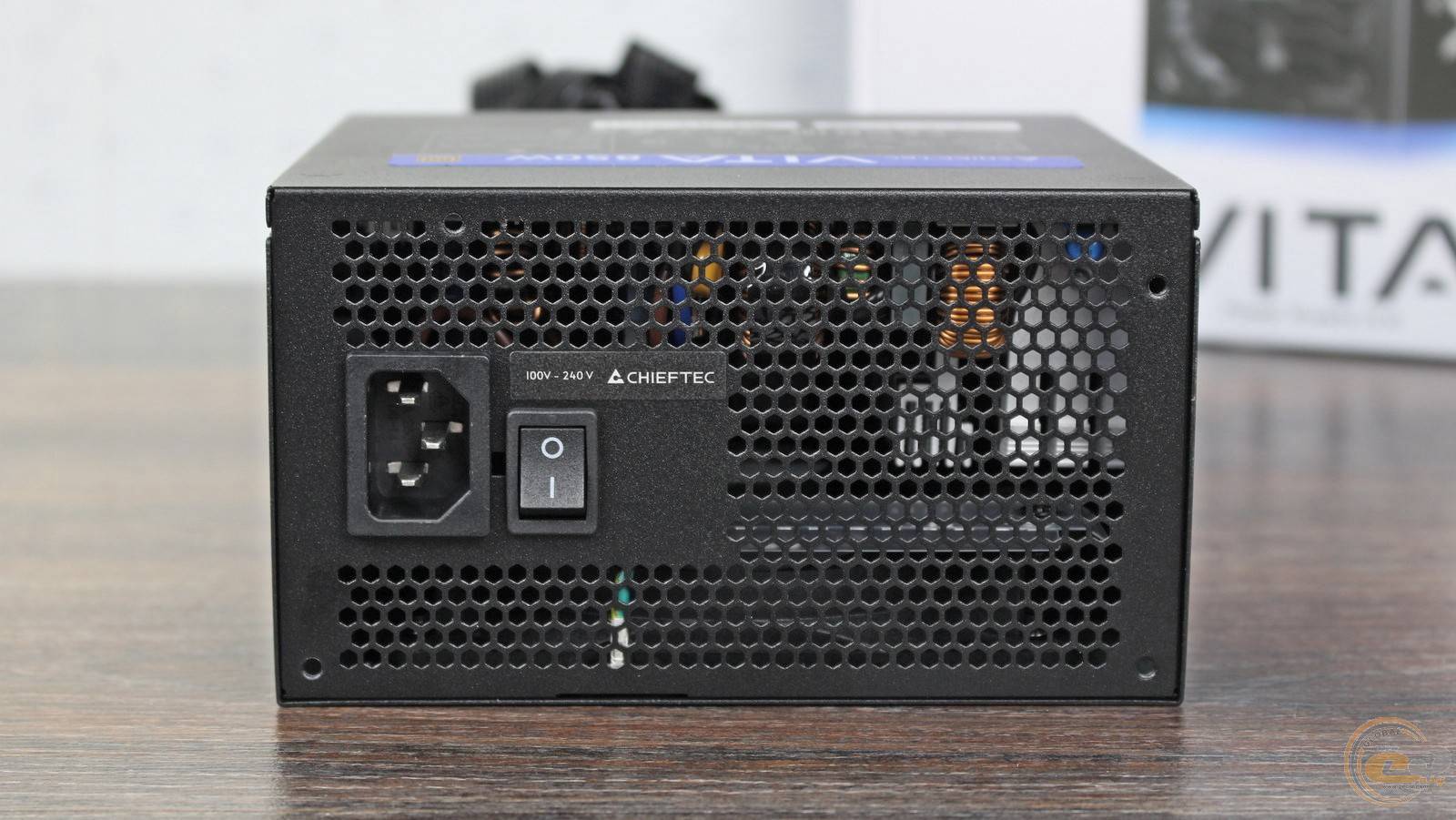

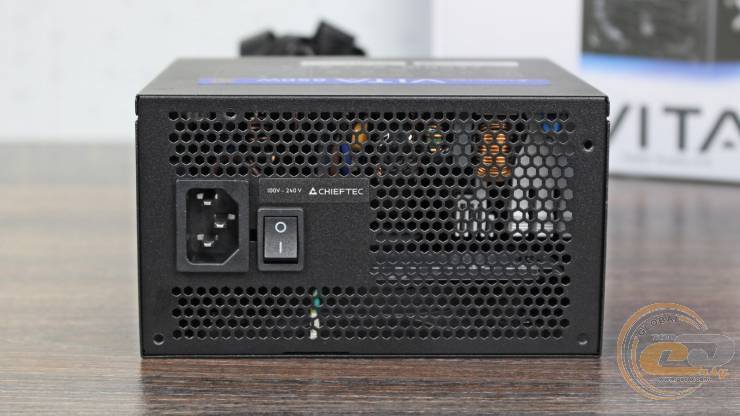

Тильна сторона також обійшлася без сюрпризів. Отвори-стільники, роз’єм живлення та вимикач доповнені лише наліпкою із зазначенням підтримки широкого діапазону вхідних напруг — від 100 до 240 В.

Етикетка на одній із боковин повідомляє про лінійку, до якої належить цей блок живлення.

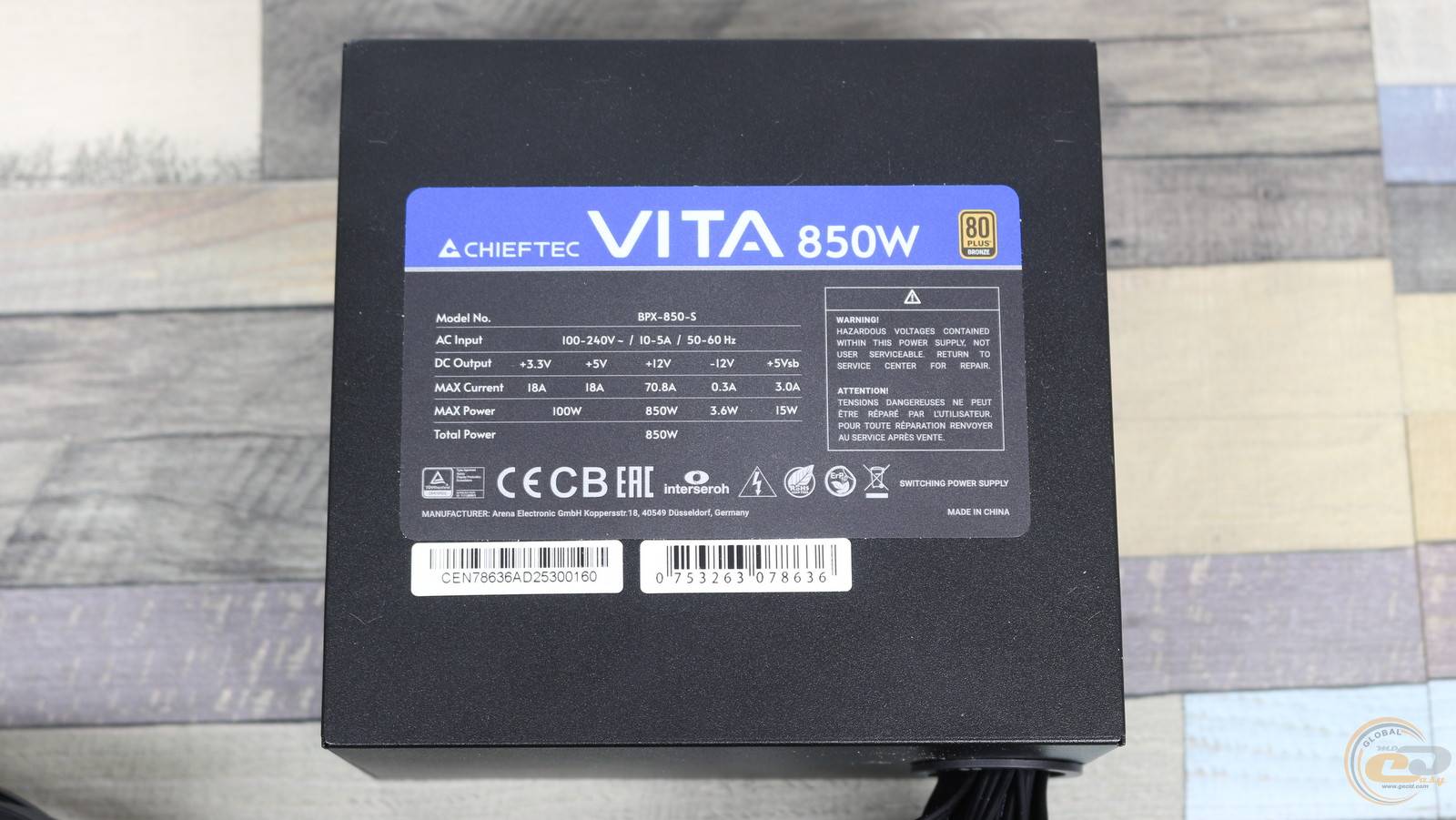

А от основна наліпка містить перелік електротехнічних показників. Потужність каналу +12В тут ідентична номінальній — 850 Вт, що натякає на використання DC-DC-перетворювачів. Молодші лінії +3,3В і +5В здатні видати цілком звичні 100 Вт або по 18 А — останнє значення дещо менше, ніж у дорожчих пристроїв. Крім того, тут є логотип 80 PLUS Bronze, що свідчить про ефективність до 85%.

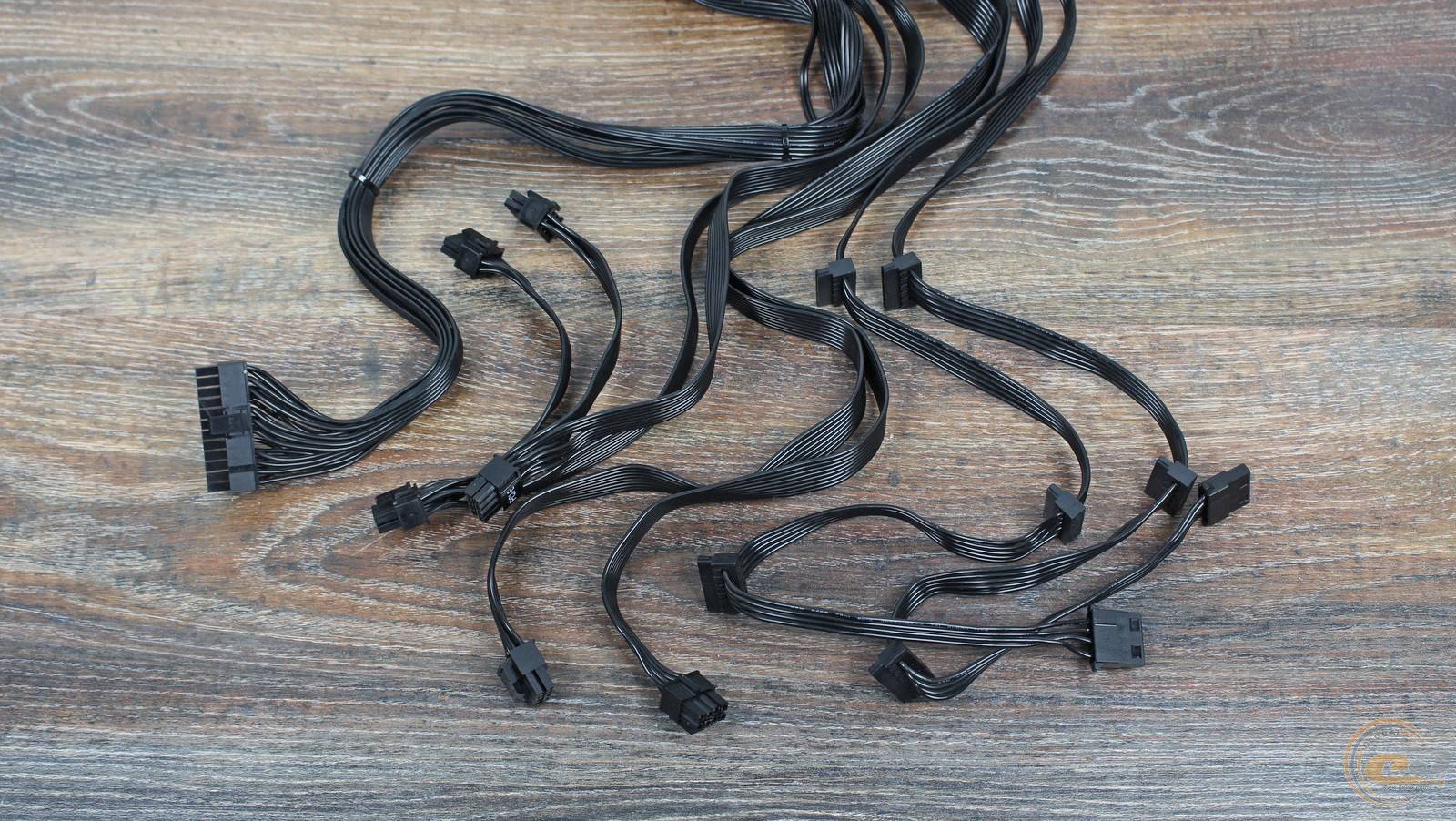

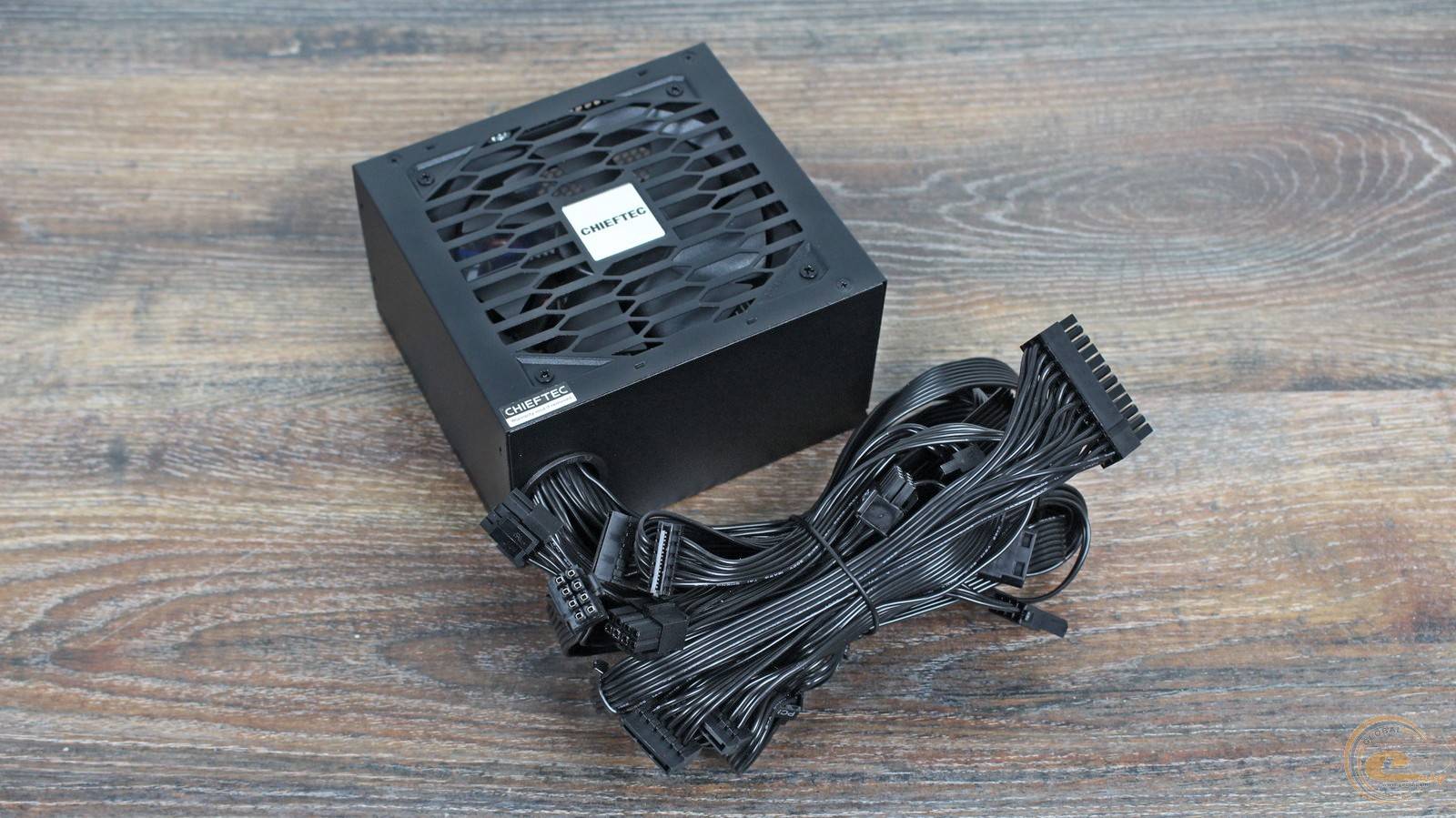

Що ж до кабелів CHIEFTEC VITA 850W, то в переважній більшості це плоскі шлейфи калібру 18 AWG. Винятком став лише 20+4-контактний ATX, набраний із круглих проводів. А ось так виглядає список наявних тут кабелів та конекторів:

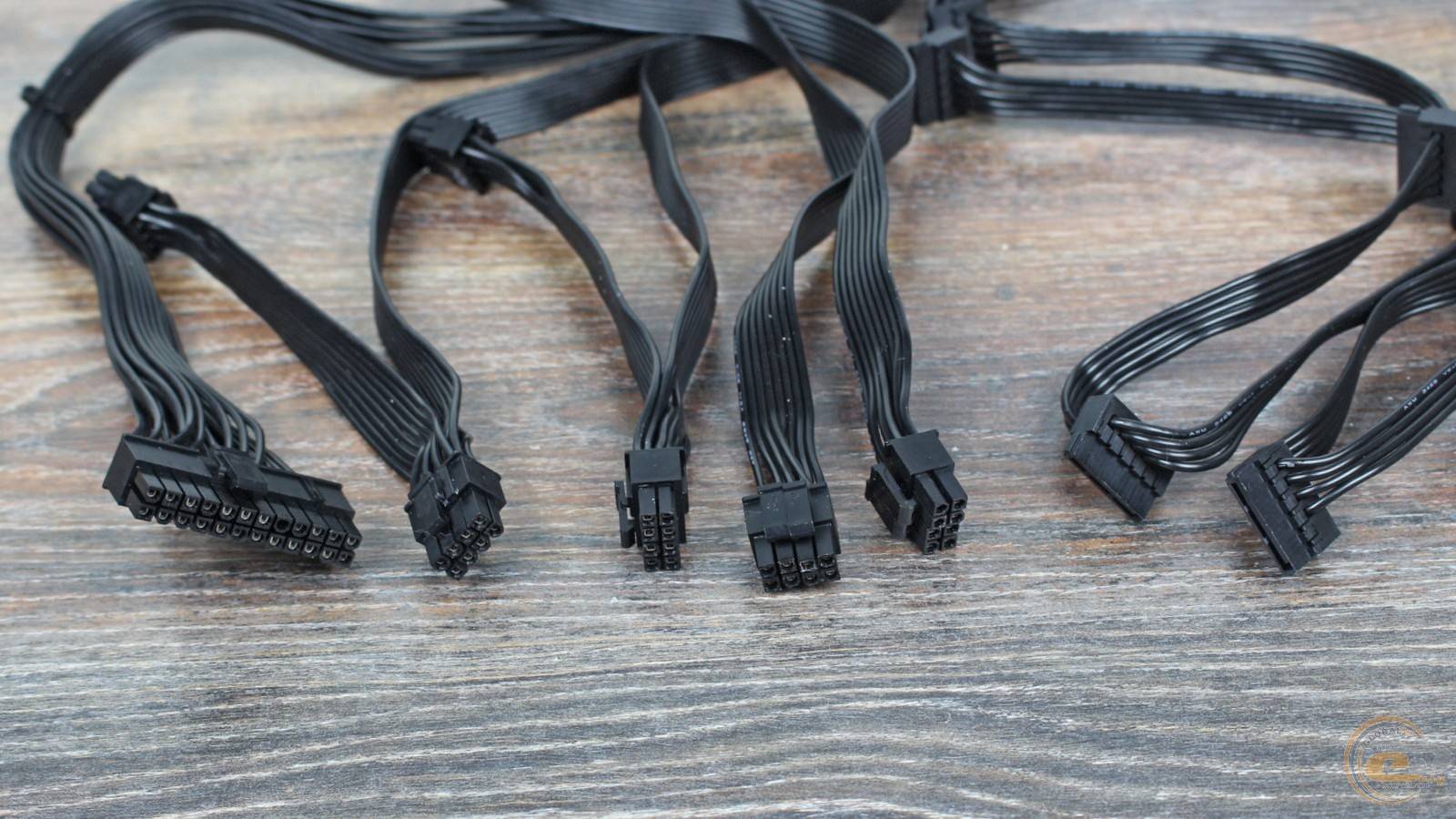

Основні з них — це 20+4-контактний ATX та пара 4+4-контактних ATX12V на двох окремих кабелях. Для живлення відеокарт є чотири класичні 6+2-контактні PCIe, також на парі окремих кабелів. А от сучасного конектора PCIe 5.1 тут, на жаль, не передбачено. Тож за необхідності відеокарти з таким роз’ємом доведеться під’єднувати через перехідник. Зате для периферії є шість SATA та два PATA на парі окремих кабелів.

Внутрішня будова

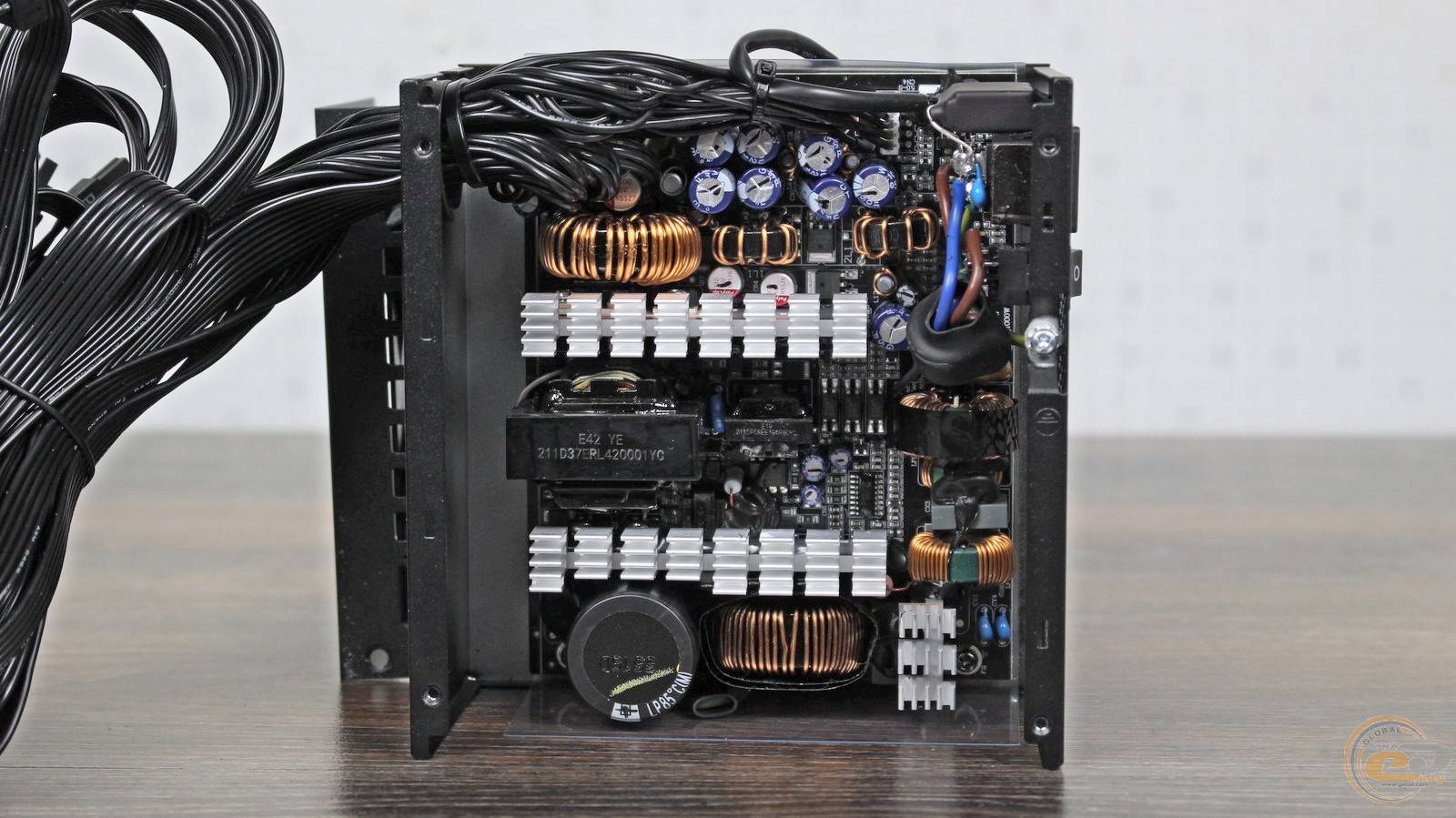

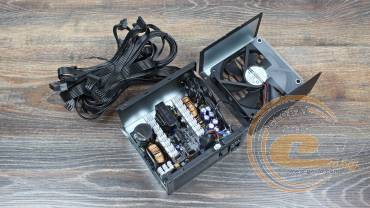

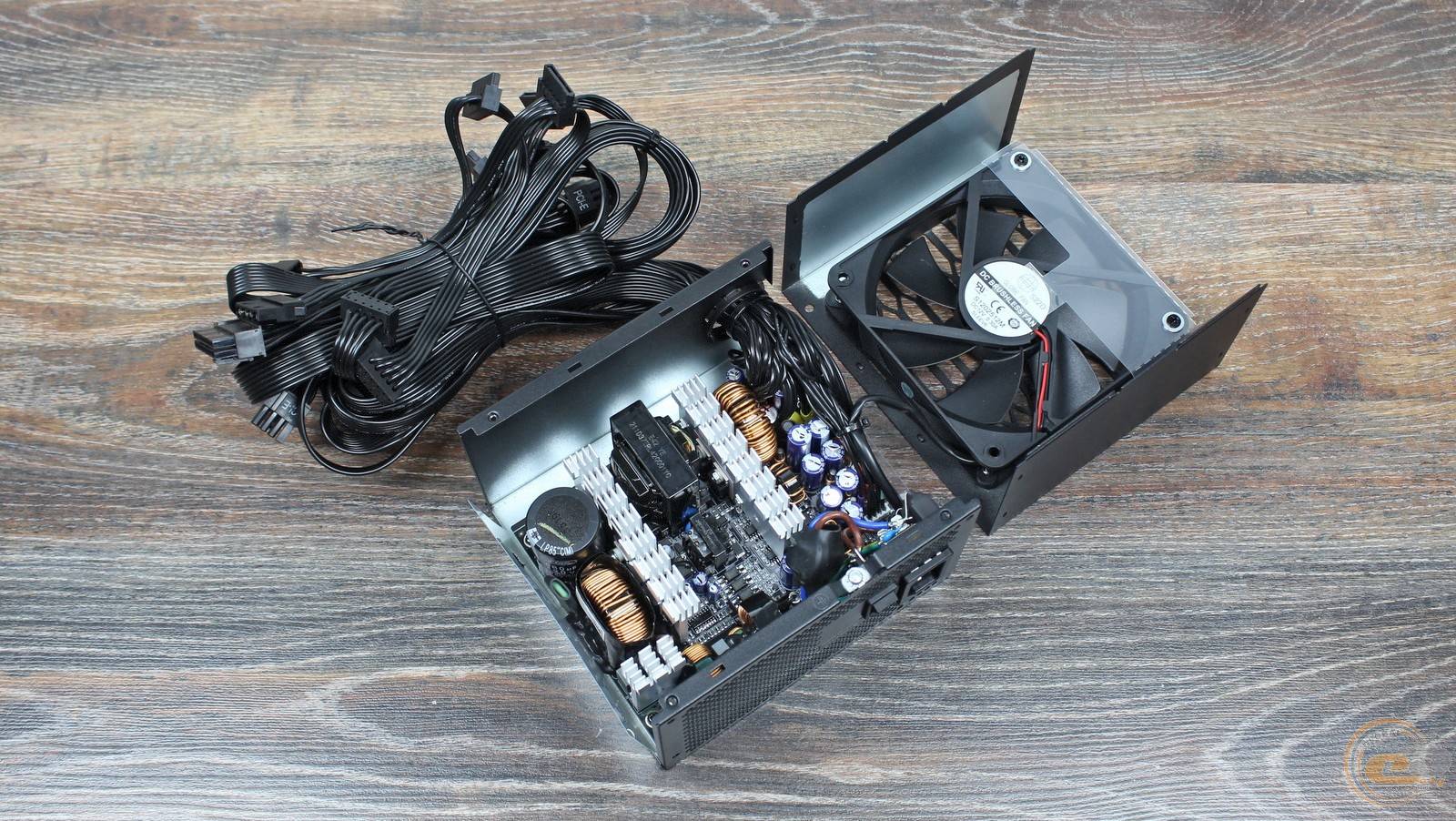

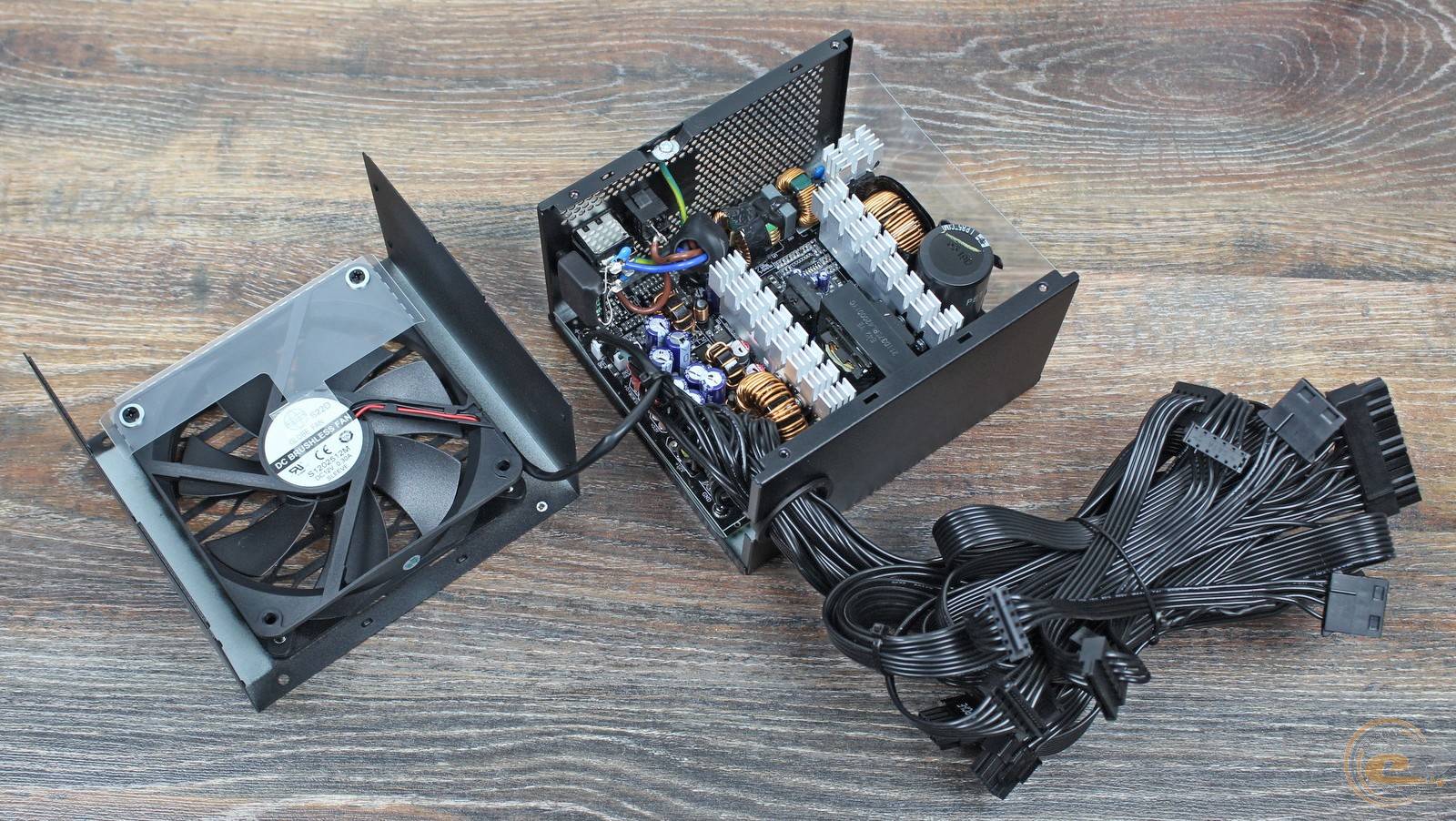

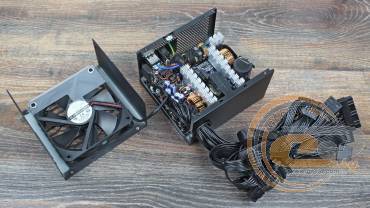

А тепер про те, що всередині.

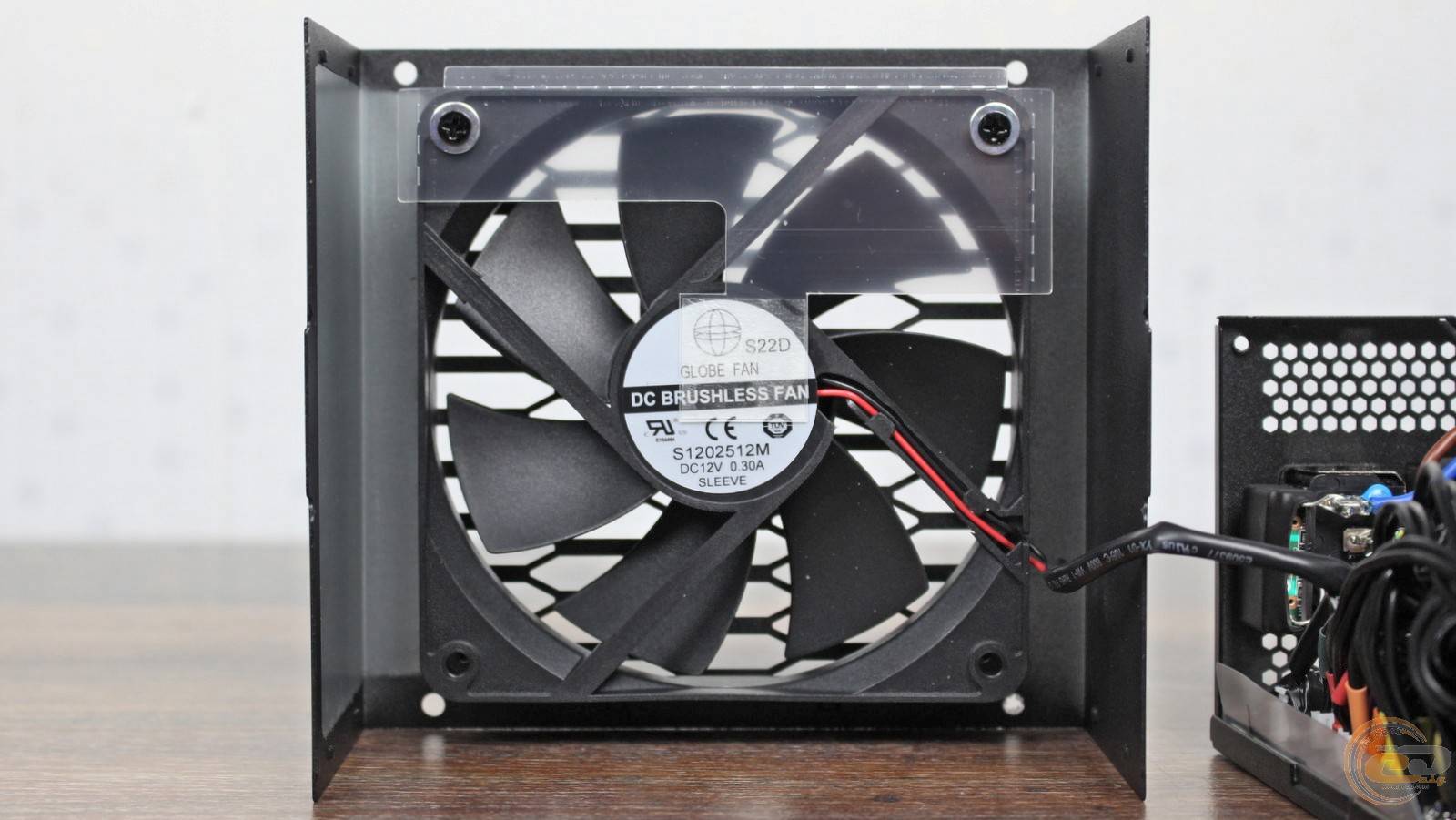

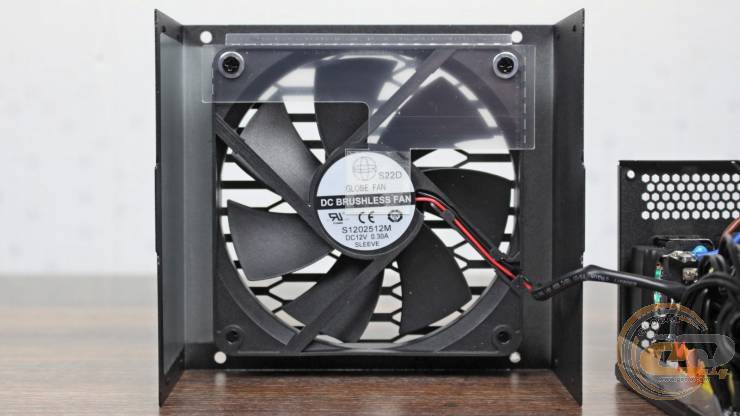

В основі 120-мм пропелера GLOBE FAN S1202512M лежить бюджетний підшипник ковзання (він же втулка) з невеликим терміном служби. Версія з літерою “M” в індексі розганяється максимум до 2400 об/хв і споживає до 3,6 Вт (0,3 А при 12 В).

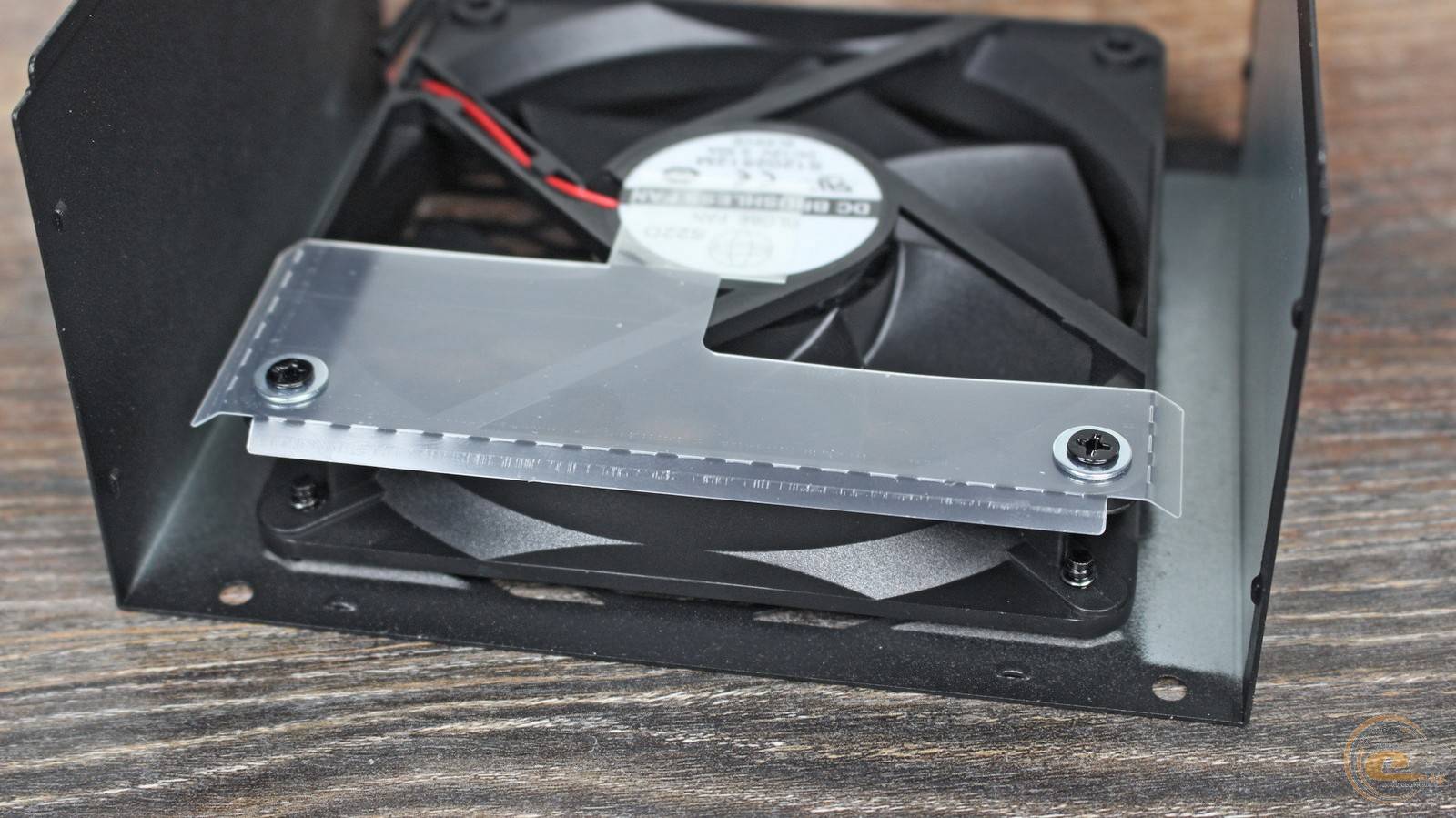

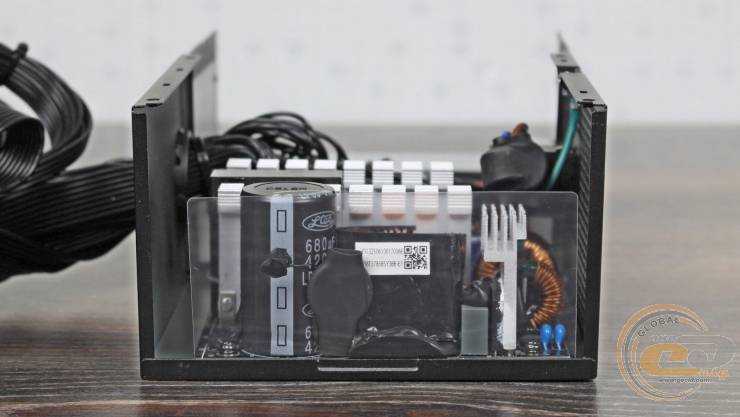

Для спрямування повітряного потоку на найгарячіші компоненти тут присутня відповідна прозора пластина.

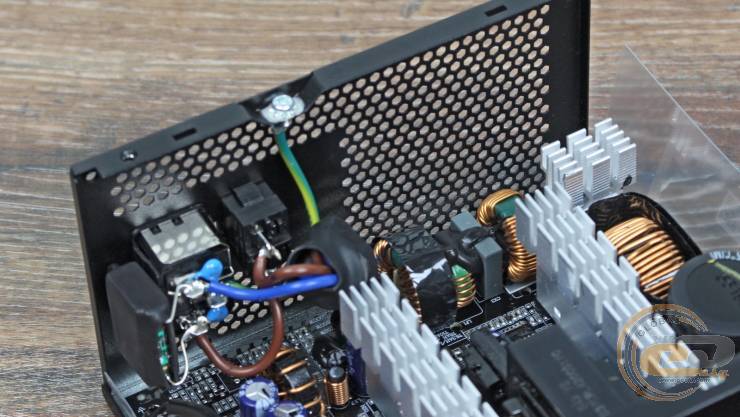

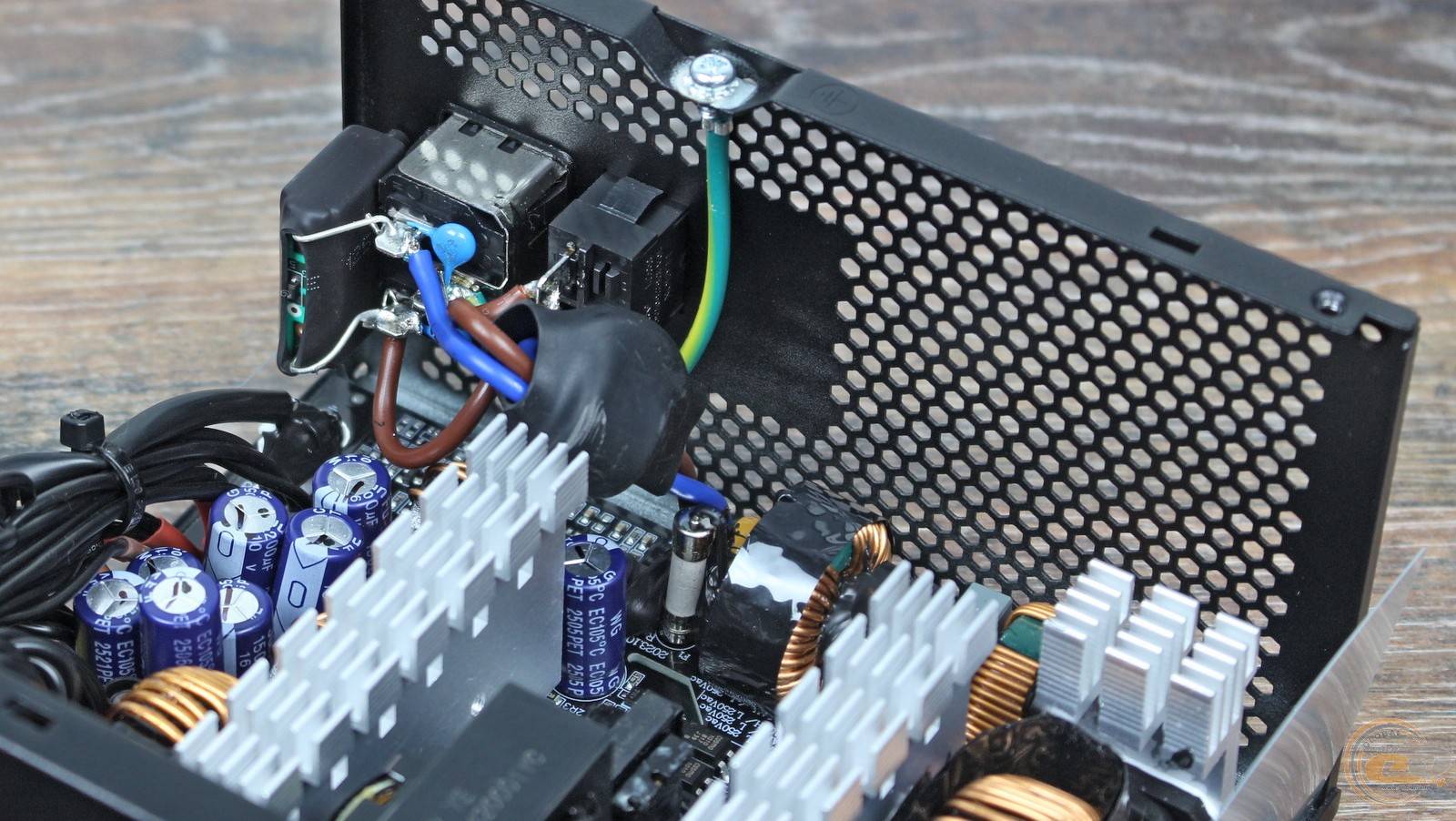

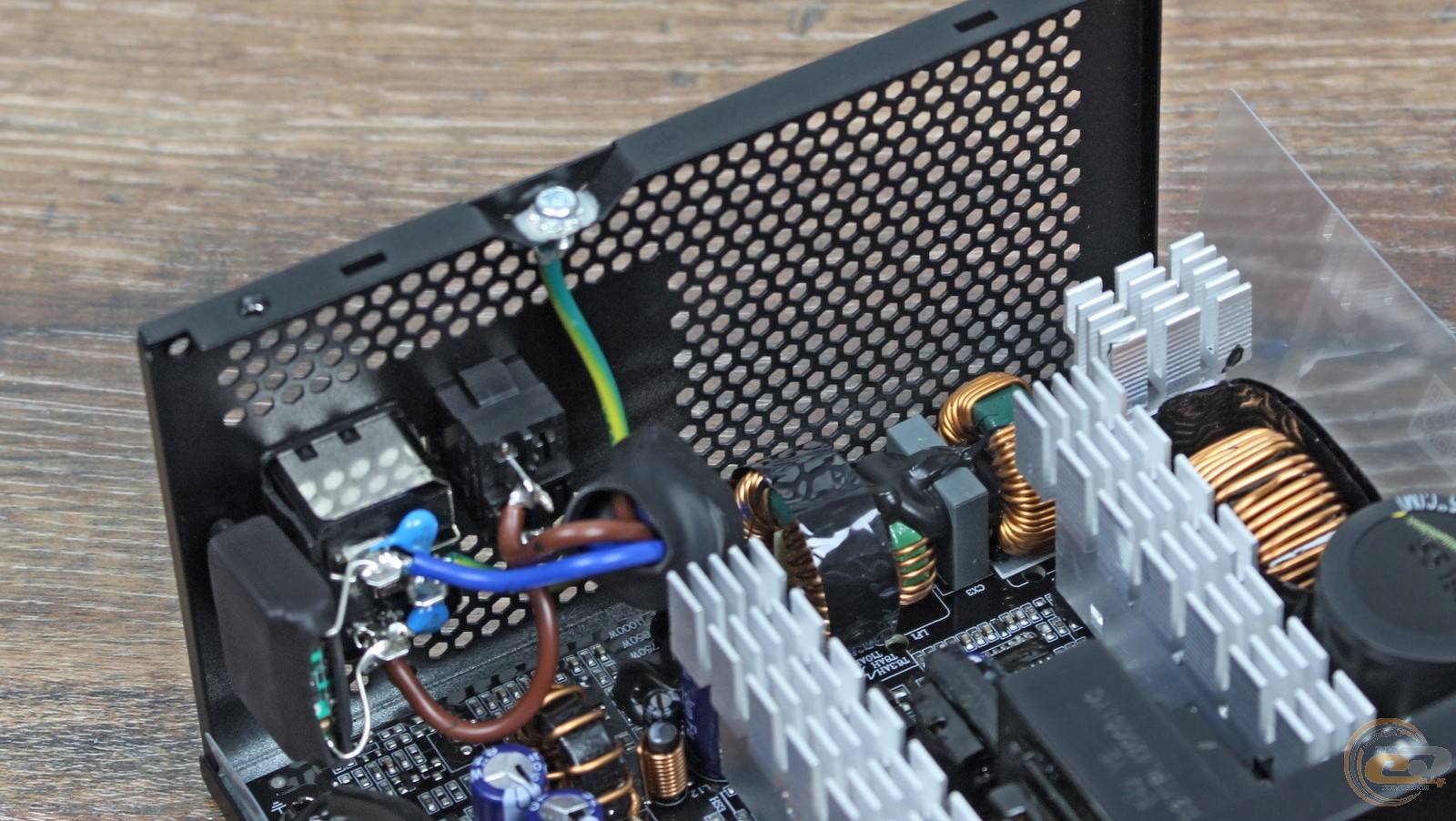

Частина конденсаторів електромагнітного фільтра CHIEFTEC VITA 850W розпаяна біля вхідного роз’єму. Інші ємності, а також три котушки, плавкий запобіжник та варистор розмістилися на основній платі — на цьому вузлі не економили.

Як і належить пристрою з підтримкою широкого діапазону вхідних напруг, діодна збірка охолоджується окремим радіатором. Поруч розташований термістор для захисту від пускових струмів, якого не було у складі 750-ватної моделі CHIEFTEC VITA 750W (BPX-750-S). В іншому ж усе дуже схоже на молодшу модель.

Також тут наявний дросель вузла APFC і тріо його силових елементів, розміщених на радіаторі.

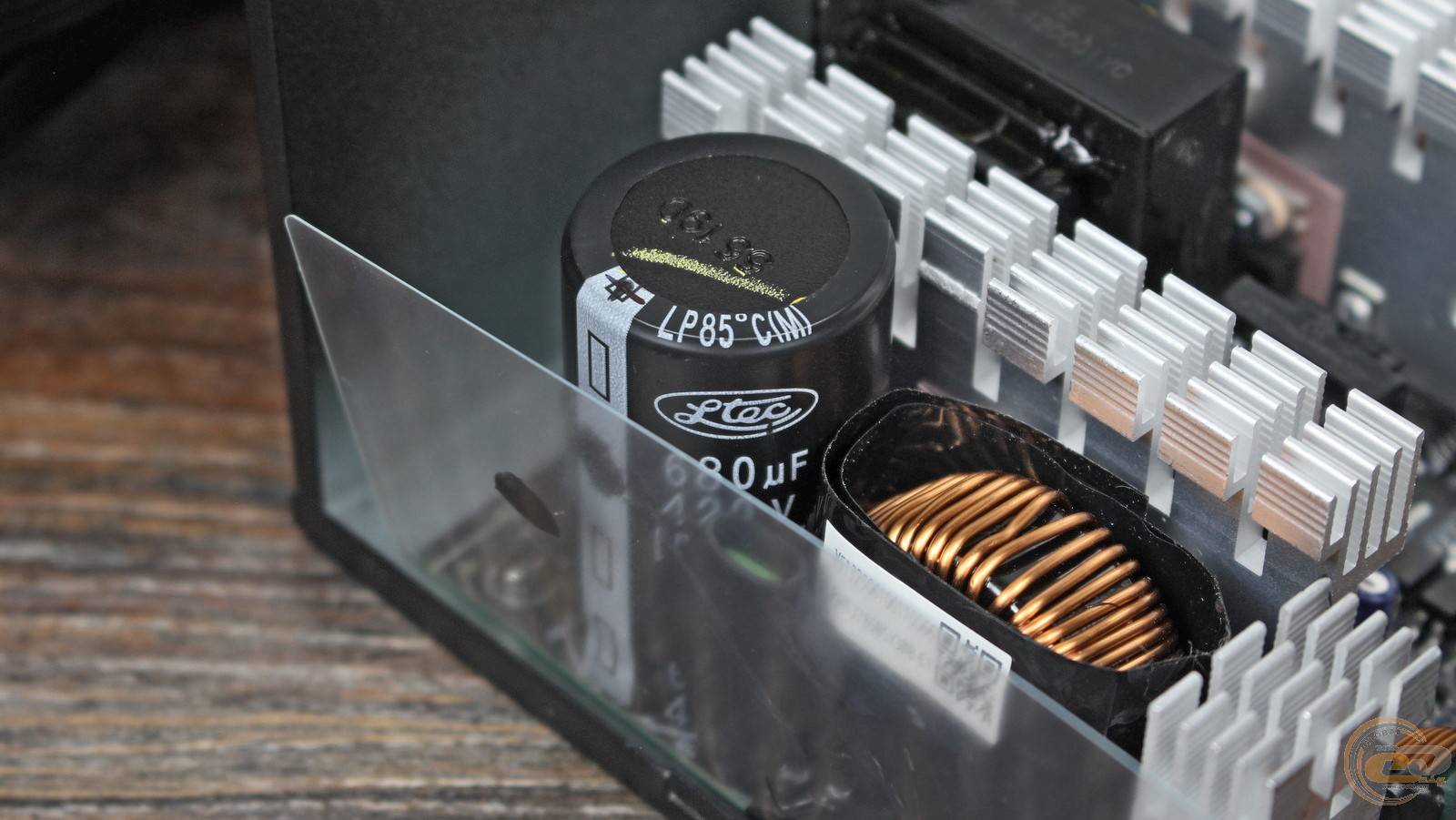

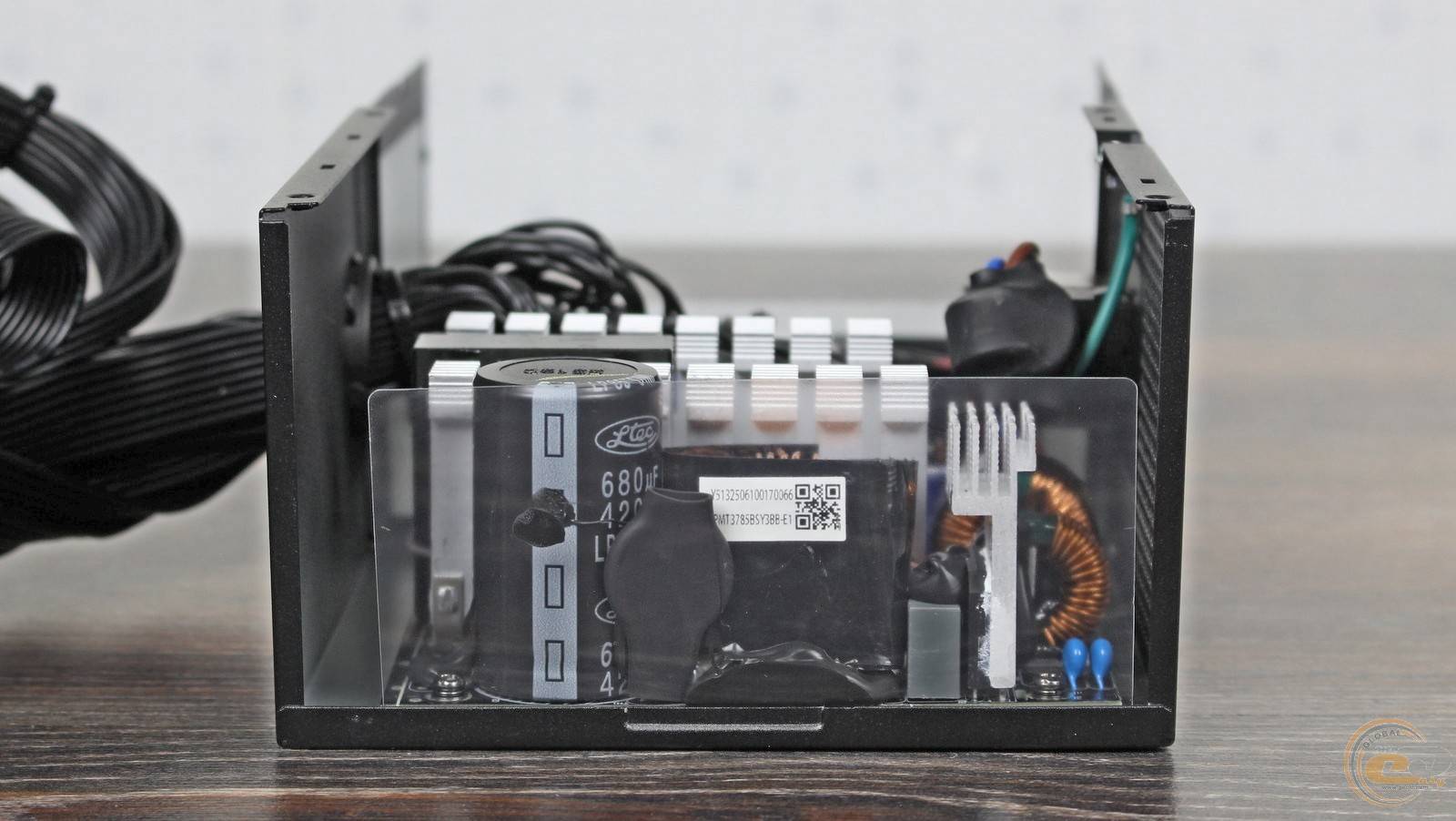

Вхідний конденсатор виготовлений тайванською компанією Ltec. Ємність у 680 мкФ є цілком гідним показником як для 850-ватника, натомість робоча температура порівняно невисока — лише 85°C.

Схема CHIEFTEC VITA 850W побудована на двотранзисторному прямоходовому перетворювачі (Double Forward Converter) — типовому рішенні для бюджетних моделей. Його ключі розташовані на тому ж радіаторі, що й елементи коректора потужності, але зі зворотного боку.

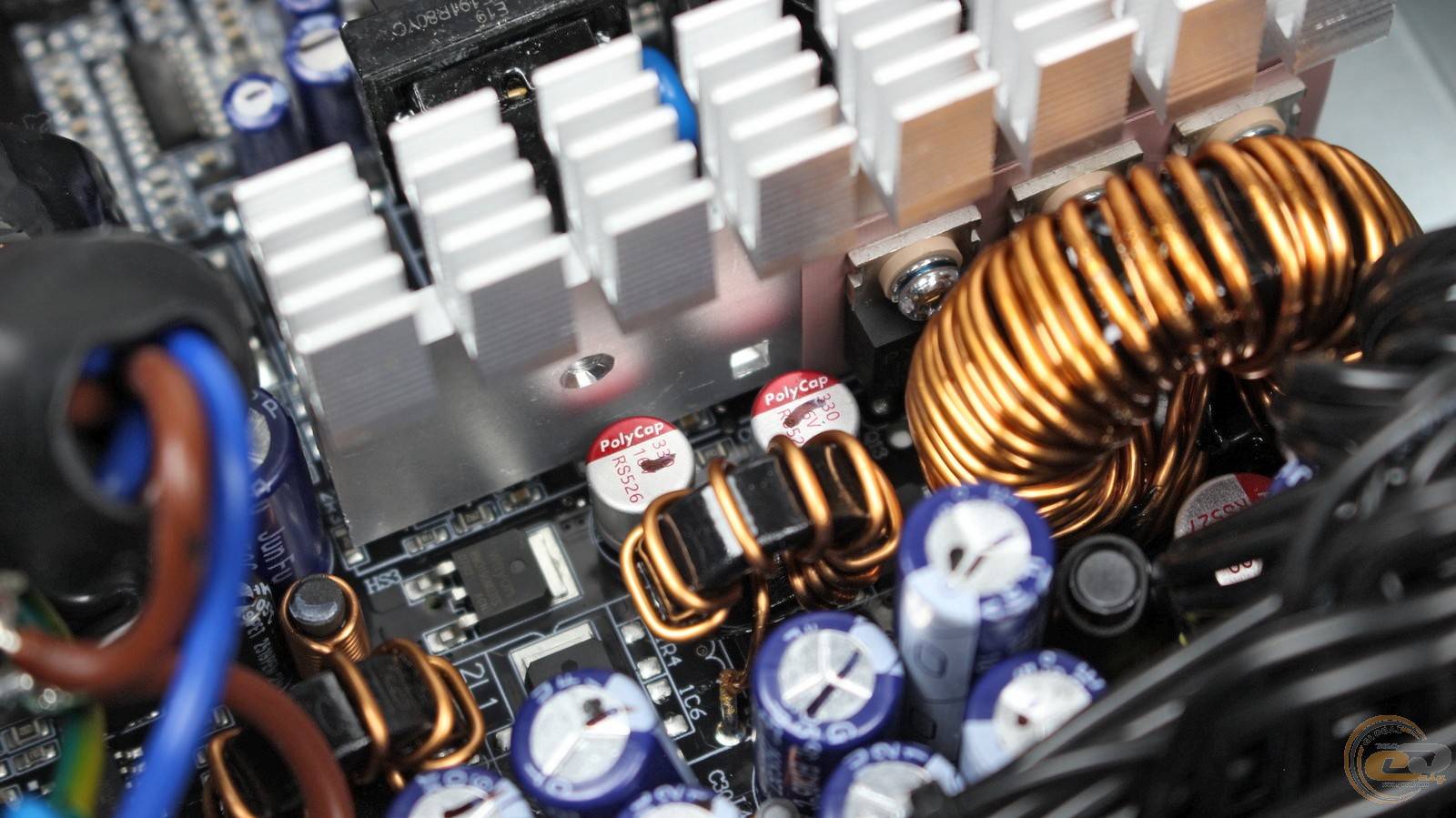

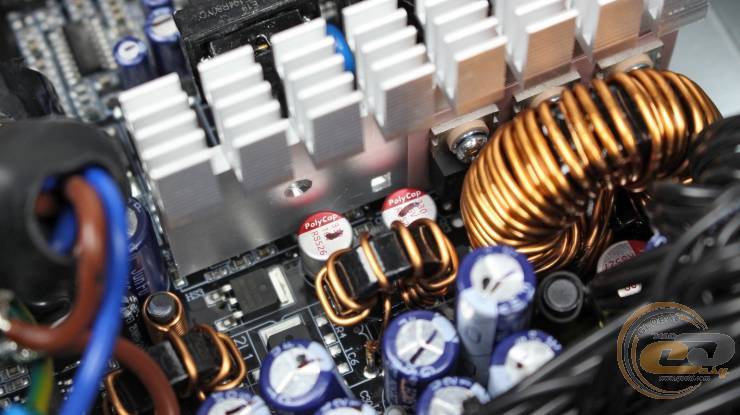

Далі на платі розпаяні елементи DC-DC-перетворювача, що формують молодші канали +5В і +3,3В. У їхньому складі є і китайські полімери Polycap.

Електроліти Jun Fu також родом із Піднебесної. Щоправда, це вже високотемпературні елементи, на відміну від вхідного конденсатора.

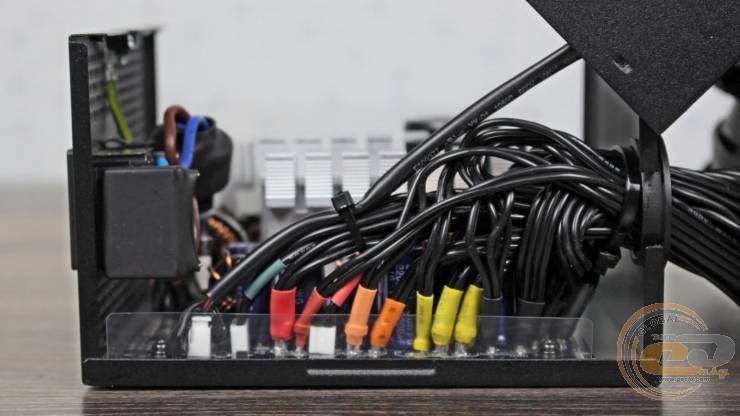

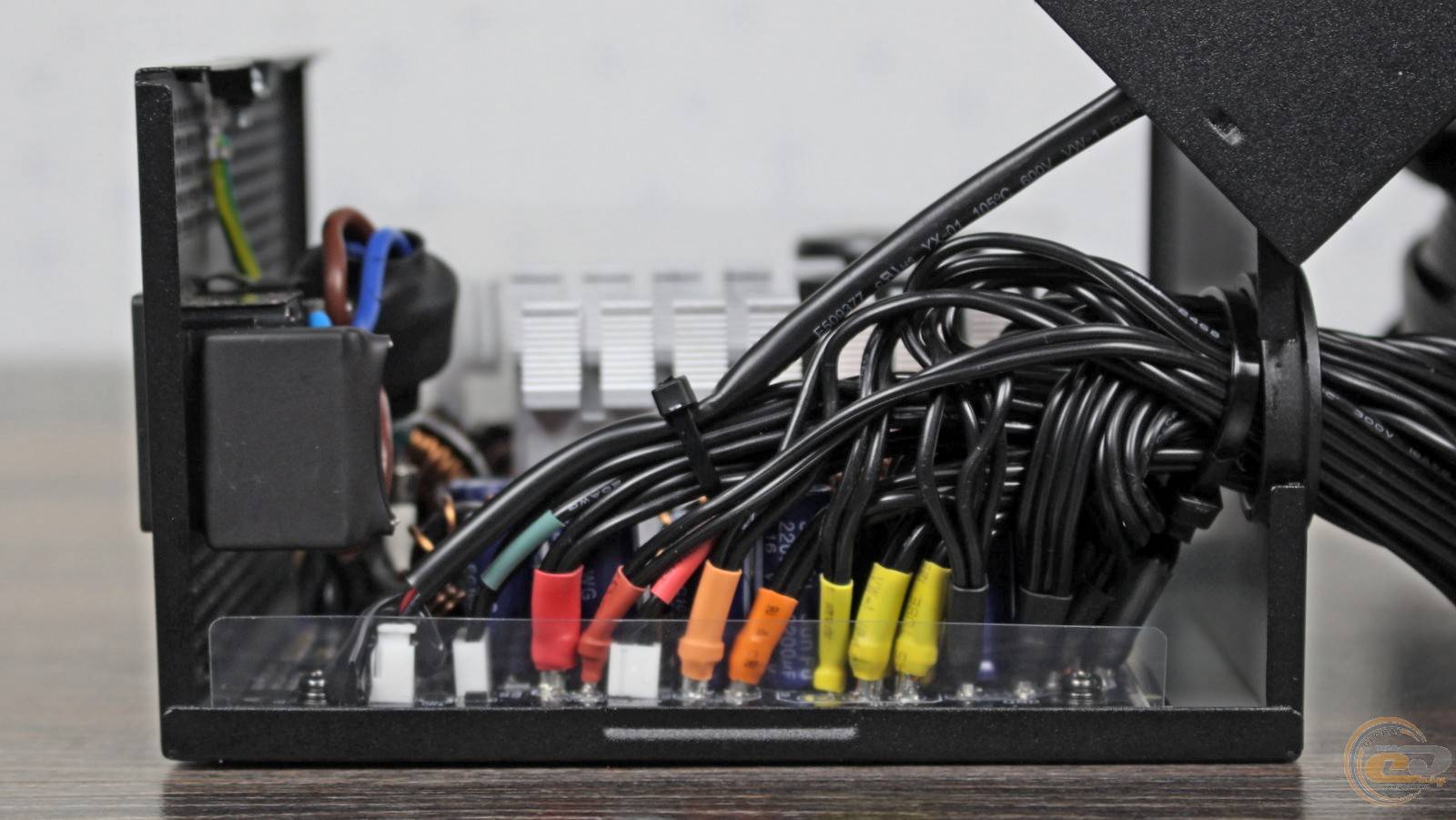

Також на основній платі розпаяні вихідні проводи з колірним маркуванням відповідно до номіналів напруг.

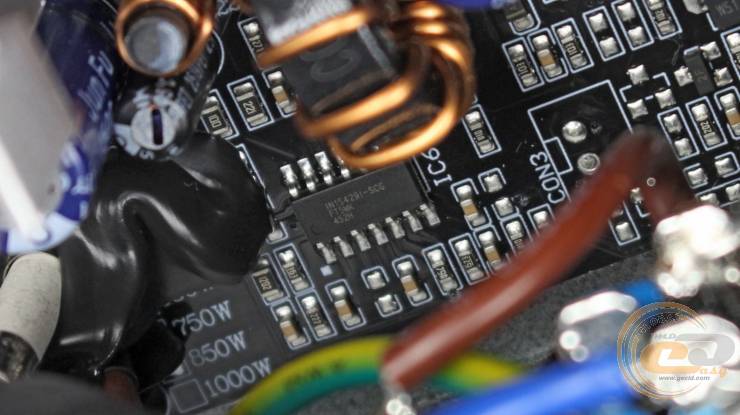

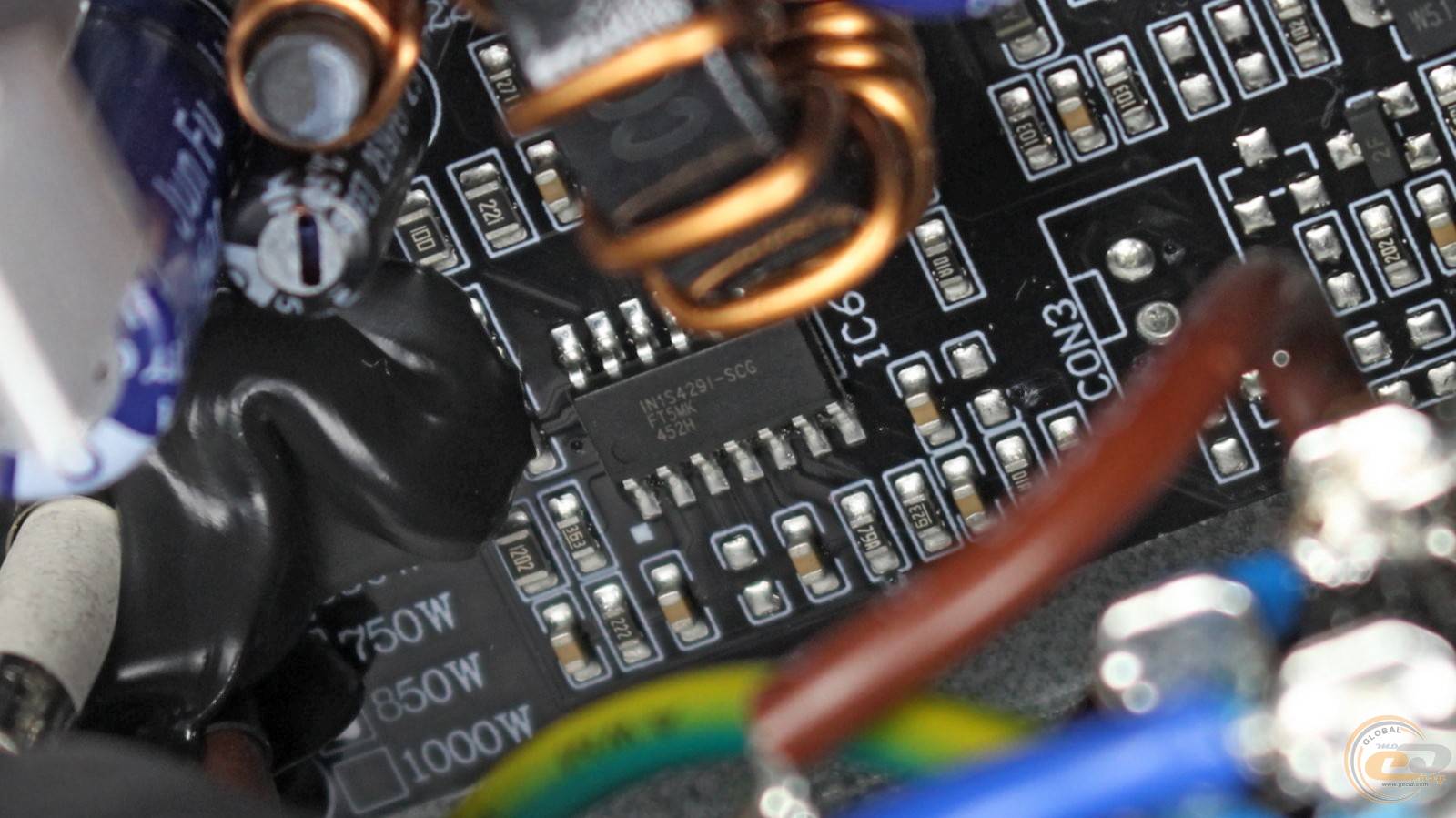

Мікросхема-супервізор IN1S429I-SCG забезпечує реалізацію у блоці живлення повного набору захистів:

• від підвищеної вихідної напруги (OVP);
• від заниженої вихідної напруги (UVP);
• від короткого замикання (SCP);
• від перевантаження за потужністю (OPP);
• від перевантаження за струмом кожного каналу (OCP);
• від перегрівання (OTP);
• від стрибків напруги та імпульсних перевантажень (SIP).

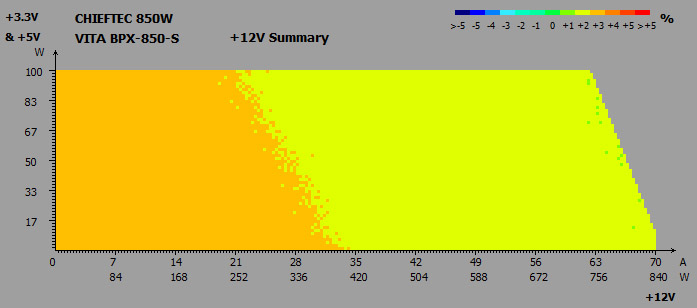

Крос-навантажувальні характеристики

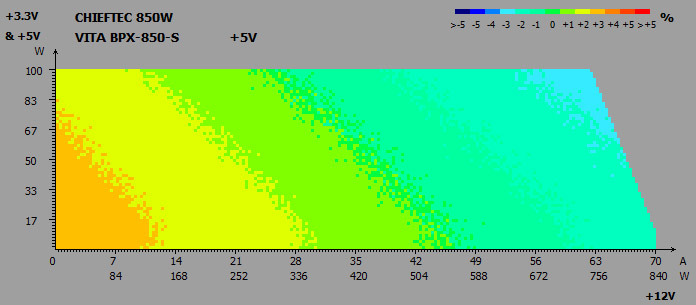

Переходимо до тестування CHIEFTEC VITA 850W. Почнемо з крос-навантажувальних тестів трьох основних ліній, де стандарт ATX12V допускає відхилення в межах ±5% від номіналу.

За результатами тестування на основних лініях живлення були зафіксовані такі відхилення:

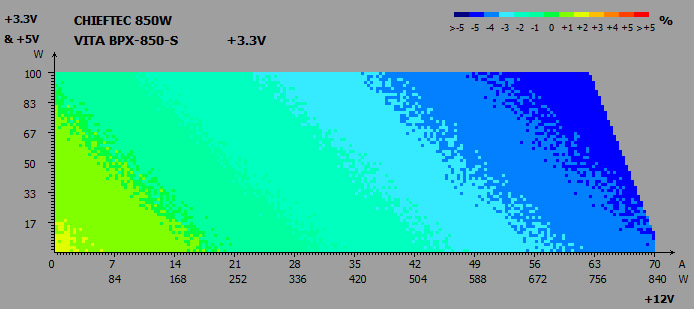

• лінія +3,3В: від -5% до +2%;
• лінія +5В: від -3% до +3%;
• лінія +12В: від +2% до +3%.

Усі отримані значення не виходили за межі норми. Втім, показники каналу +3,3В при високому навантаженні майже досягли нижньої допустимої межі.

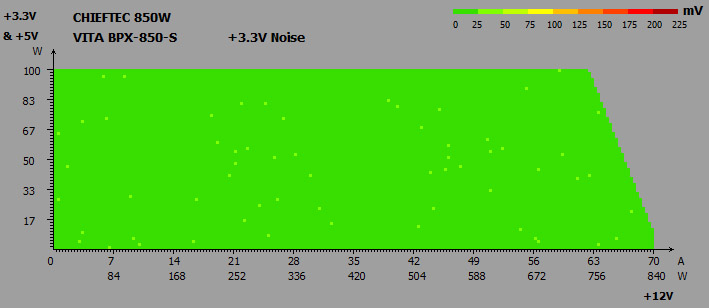

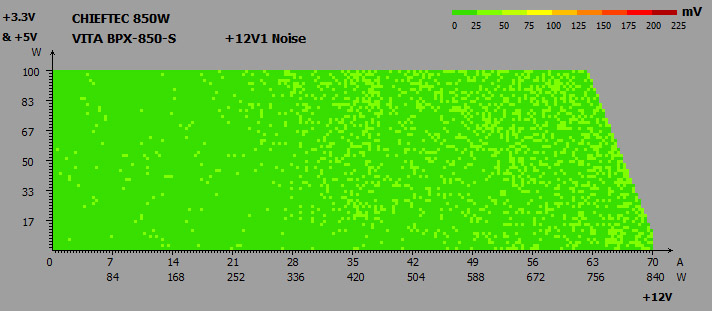

Шуми і пульсації

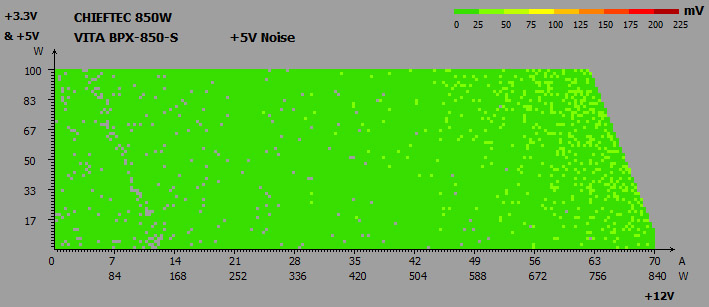

Для стандарту ATX12V передбачені такі допустимі норми, що стосуються рівня пульсацій (peak-to-peak):

• лінії +3,3В і +5В: 50 мВ;
• лінія +12В: 120 мВ.

На практиці на всіх трьох каналах вони не перевищували 50 мВ — хороший показник для молодших ліній і відмінний для +12В.

Чергова лінія живлення + 5VSB

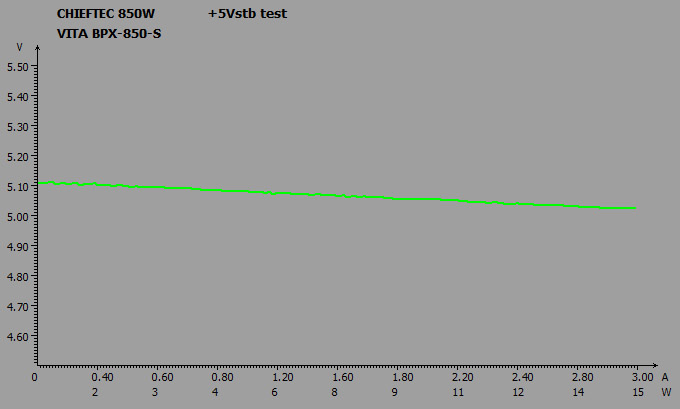

Чергова лінія продемонструвала дуже хорошу стабільність напруги. Значення на ній змінювалися від 5,12 до 5,02 В, або від +2,4% до +0,4%.

PF

Таблиця зміни PF залежно від навантаження джерела живлення:

Навантаження* – навантаження у відсотковому відношенні до номінальної потужності блока живлення.

Вузол APFC працює дуже ефективно. При споживаній потужності в 170 Вт коефіцієнт PF уже досягає 0,93, а за номінального навантаження ми отримали максимально можливий коефіцієнт 0,99.

ККД

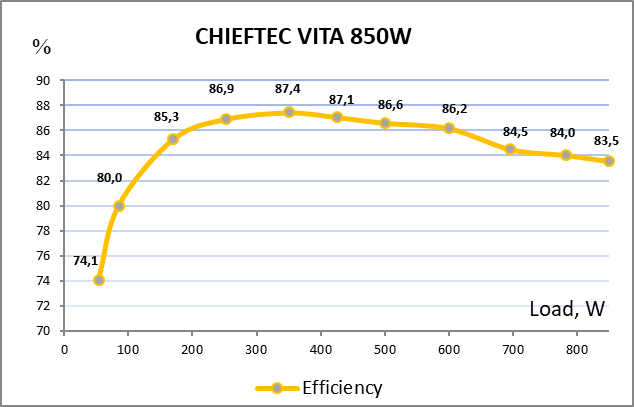

Оскільки в наших руках порівняно недорогий 850-ватник, він отримав сертифікат 80 PLUS Bronze. Як ми переконалися, його ККД у піку досягає 87,4%, а при навантаженнях 20%, 50% і 100% від номіналу помітно перевищував необхідні 81%, 85% і 81% відповідно.

Система охолодження і температурний режим

При навантаженні до 350 Вт вентилятор працює дуже тихо при 750-960 об/хв. Далі при 500 Вт його швидкість зростає до 1350 об/хв, а звук залишається тихим. В діапазоні від 500 до 700 Вт при частоті обертання до 1900 об/хв шум знаходиться нижче середнього рівня, а на решті діапазону досягає середнього і все ще відносно комфортного.

Відзначимо, що 750-ватник виявився значно тихішим — максимальна частота обертання його вентилятора становила 1850 об/хв. Головним чином причиною є те, що саме в діапазоні від 750 до 850 Вт пропелер старшої моделі розганяється більш агресивно — аж до 2400 об/хв.

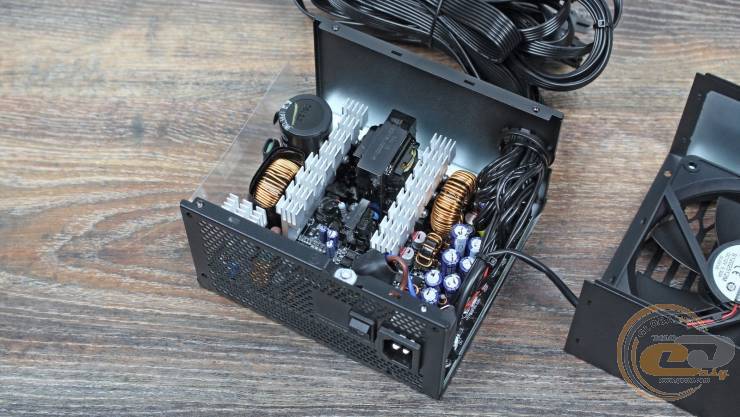

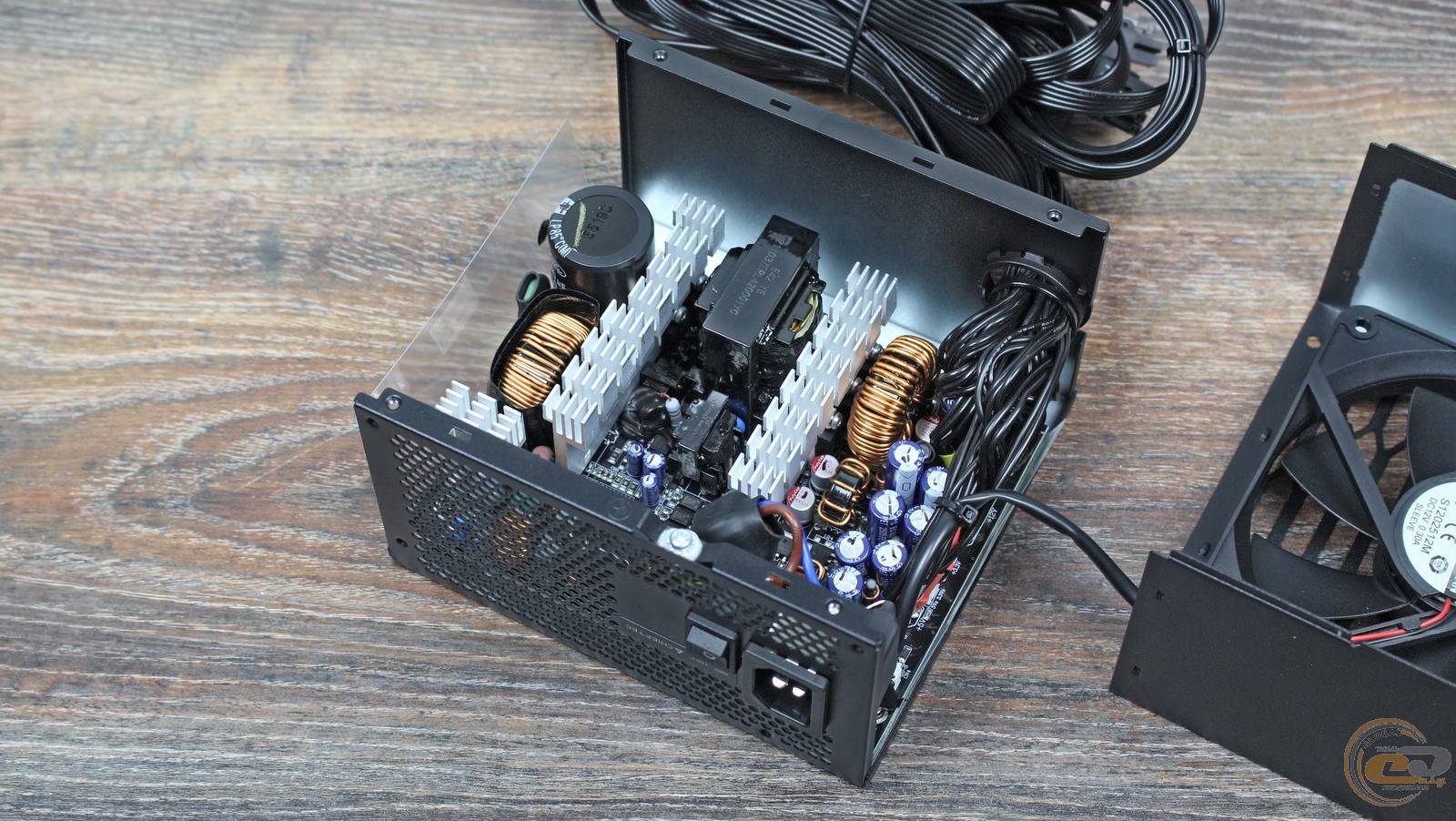

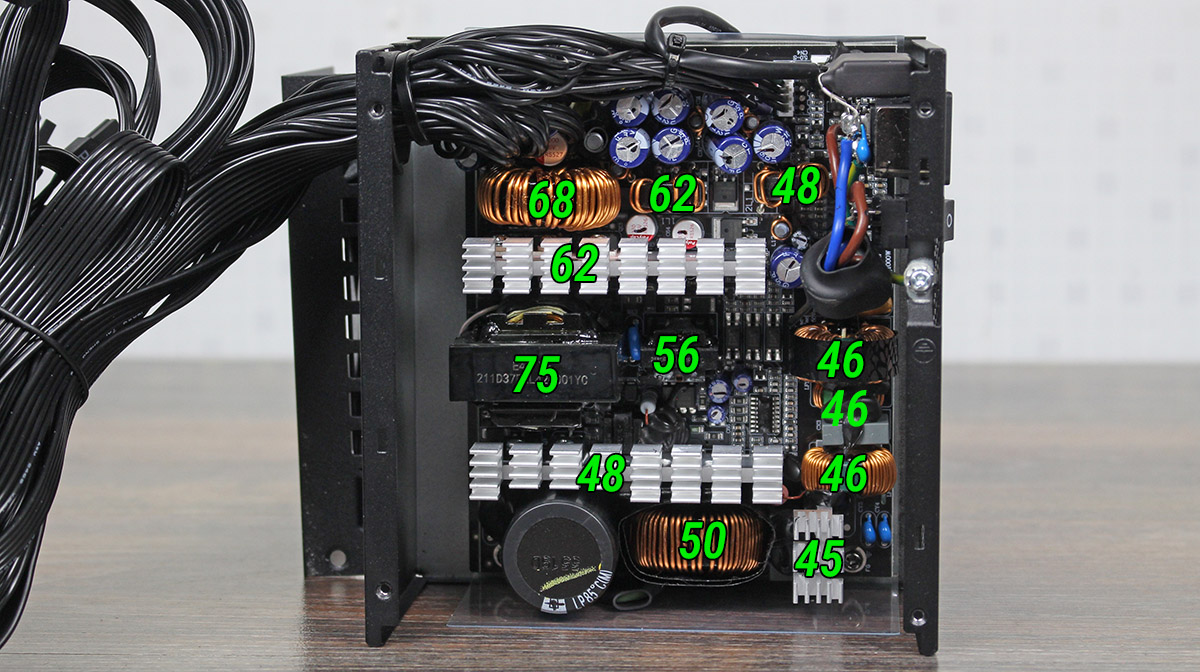

Втім, таке налаштування системи охолодження принесло хороші плоди. Після 15-хвилинного 800-ватного навантаження головний трансформатор прогрівся всього лише до 75°C, а дросель каналу +12В — до 68°C. Температура в приміщенні під час даного тесту була на рівні 25°C.

Випробування на реальній конфігурації

Можливості CHIEFTEC VITA 850W ми перевірили на реальній комп'ютерній системі з процесором AMD Ryzen 9 7900X із TDP 170 Вт та 350-ватною відеокартою Palit GeForce RTX 3090 GamingPro.

Компонент	Модель
Процесор	AMD Ryzen 9 7900X (Socket AM5, 12 / 24 x 4,7 – 5,6 ГГц, TDP 170 Вт)
Кулер	ASUS TUF Gaming LC II 360 ARGB
Материнська плата	ASUS TUF GAMING X870-PRO WIFI7 W NEO (AMD X870, Socket AM5)
Оперативна пам’ять	2 × DDR5-6000 16 ГБ Kingston FURY DDR5 (KF560C40BBAK2-32)
Відеокарта	Palit GeForce RTX 3090 GamingPro
SSD	Kingston KC600 512 ГБ (SKC600/512G)
Ватметр	Seasonic PowerAngel
Мультиметр	MASTECH MY64

Вимірювання проводилися у режимах «Простій» та «Максимальне навантаження» (за допомогою тесту FurMark Donut (GK) в утиліті MSI Kombuster). У результаті були отримані такі значення:

Під час тесту на реальній конфігурації напруги на трьох основних лініях знаходилися в межах норми, а просідань нижче номіналу зафіксовано не було — це свідчить про ефективну роботу DC-DC-перетворювачів. Втім, вихідні значення на лініях +12В і +5В були відчутно завищеними, що може призвести до підвищеного теплового навантаження на компоненти та потенційного скорочення їхнього ресурсу.

Енергоспоживання у простої та вимкненому стані комп'ютера

Крім згаданого, тестований блок живлення демонструє низьке енергоспоживання у вимкненому стані комп’ютера (2 Вт) та сплячому режимі (4 Вт).

Підсумок

Блок живлення CHIEFTEC VITA 850W (BPX-850-S) виглядає привабливим рішенням для тих, хто збирає недорогий ігровий ПК. Так, висока потужність за дуже доступною ціною — близько $70 або ₴3100 — робить його вдалим варіантом для бюджетних конфігурацій із сучасними відеокартами.

Він має чимало сильних сторін: DC-DC-перетворювачі, сертифікацію 80 PLUS Bronze, повний набір захистів, плоскі кабелі-шлейфи та ефективну систему охолодження. Це створює доволі збалансований набір характеристик у своєму класі.

Втім, у конструкції помітні й ознаки економії: використання переважно китайських конденсаторів, вентилятор на втулковому підшипнику та відсутність сучасного конектора PCIe 5.1 (12V-2×6). Для поточних систем це не критично, але з погляду запасу на майбутнє може стати відчутним обмеженням.

Саме тому наразі цікавіше виглядає дуже схожий блок живлення CHIEFTEC VITA 850W SM3 (BPX-850-C). Він уже оснащений конектором PCIe 5.1, має частково модульне підключення кабелів, збільшену до трьох років гарантію, а коштує на момент написання цих рядків лише на $5 або ₴200 дорожче.

У підсумку базова модель CHIEFTEC VITA 850W добре підходить для недорогих збірок, тоді як версія VITA 850W SM3 виглядає більш перспективною інвестицією із запасом на майбутнє.

Переваги:

• хороший рівень ККД (80 PLUS Bronze);
• велика номінальна потужність 850 Вт;
• DC-DC-перетворювачі у вторинному колі;
• хороша стабільність напруг на основних лініях живлення;
• відсутність просідань напруг навіть при підключенні до потужної конфігурації;
• наявність усіх видів захистів;
• можливість роботи в широкому діапазоні вхідної напруги;
• чотири 6+2-контактні роз’єми PCIe;
• зручні в укладанні кабелі-шлейфи;
• ефективна система охолодження;
• невеликі розміри (довжина 140 мм);
• доступна ціна.

Особливості:

• елементна база містить переважно доступні китайські електроліти;
• відсутність конектора PCIe 5.1 (12V-2×6).

Автор: Олесь Пахолок

Висловлюємо подяку компанії CHIEFTEC за наданий для тестування блок живлення.
