Огляд блока живлення CHIEFTEC VEGA 750W (PPG-750-S): «золото» для економних

Компанія CHIEFTEC продовжує знаходити нові ніші в сегменті блоків живлення і поступово заповнювати їх найактуальнішими пристроями. Це стосується і 750-ватного CHIEFTEC VEGA 750W (PPG-750-S), про який ми поговоримо у цьому огляді.

На нашому ринку даний пристрій пропонується з цінником менш ніж ₴3700 ($87). А це робить його дешевшим за «народний» CHIEFTEC PROTON BDF-750C аналогічної потужності, що коштує понад ₴4000 ($96). При цьому новинка може похвалитися сертифікатом 80 PLUS Gold замість Bronze, а також наявністю сучасного конектора живлення відеокарт PCIe 5.1 (він же 12V-2×6).

Тож давайте дізнаємося, чим наповнений цей блок живлення, на чому довелося зекономити і чи вартий він уваги потенційного покупця.

Специфікація

Модель	CHIEFTEC VEGA 750W (PPG-750-S)
Тип	ATX12V 3.1
Максимальна потужність, Вт	750
Потужність каналу +12В, Вт	750
Потужність ліній +3,3В і +5В, Вт	100
Кількість ліній +12В	1
Максимальний струм каналу +3,3В, А	20
Максимальний струм каналу +5В, А	20
Максимальний струм каналу +12В, А	62,5
Максимальний струм каналу -12В, А	0,3
Максимальний струм каналу +5Vsb (чергова лінія живлення), А	3,0
Вхідна напруга, В	100 − 240
Вхідний струм, А	5 − 10
ККД, %	≤92
Сертифікація 80 PLUS	Gold
Метод компенсації коефіцієнту потужності	Активний
Коефіцієнт потужності (PF), %	≤99
PCIe-роз’ємів	4 (6+2-контактні)
Роз’єм PCIe 5.1 (12V-2×6)	1 (450 Вт)
Модульний	Ні
Розміри вентилятора, мм	135 х 135 х 25
Тип підшипника вентилятора	Гідродинамічний (FDB)
Захисти	OPP, OVP, UVP, OCP, OTP, SCP, SIP
Розміри (Д х Ш х В), мм	150 х 150 х 86
Маса, кг	1,96
Гарантія, років	2
Сайт виробника	CHIEFTEC
Сторінка пристрою	CHIEFTEC VEGA 750W

Паковання та комплект постачання

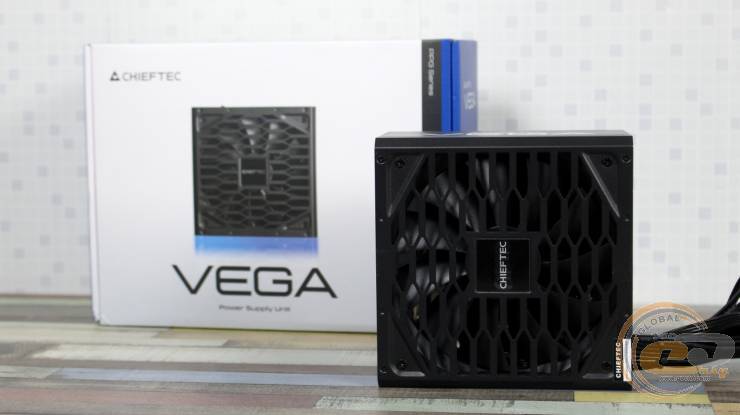

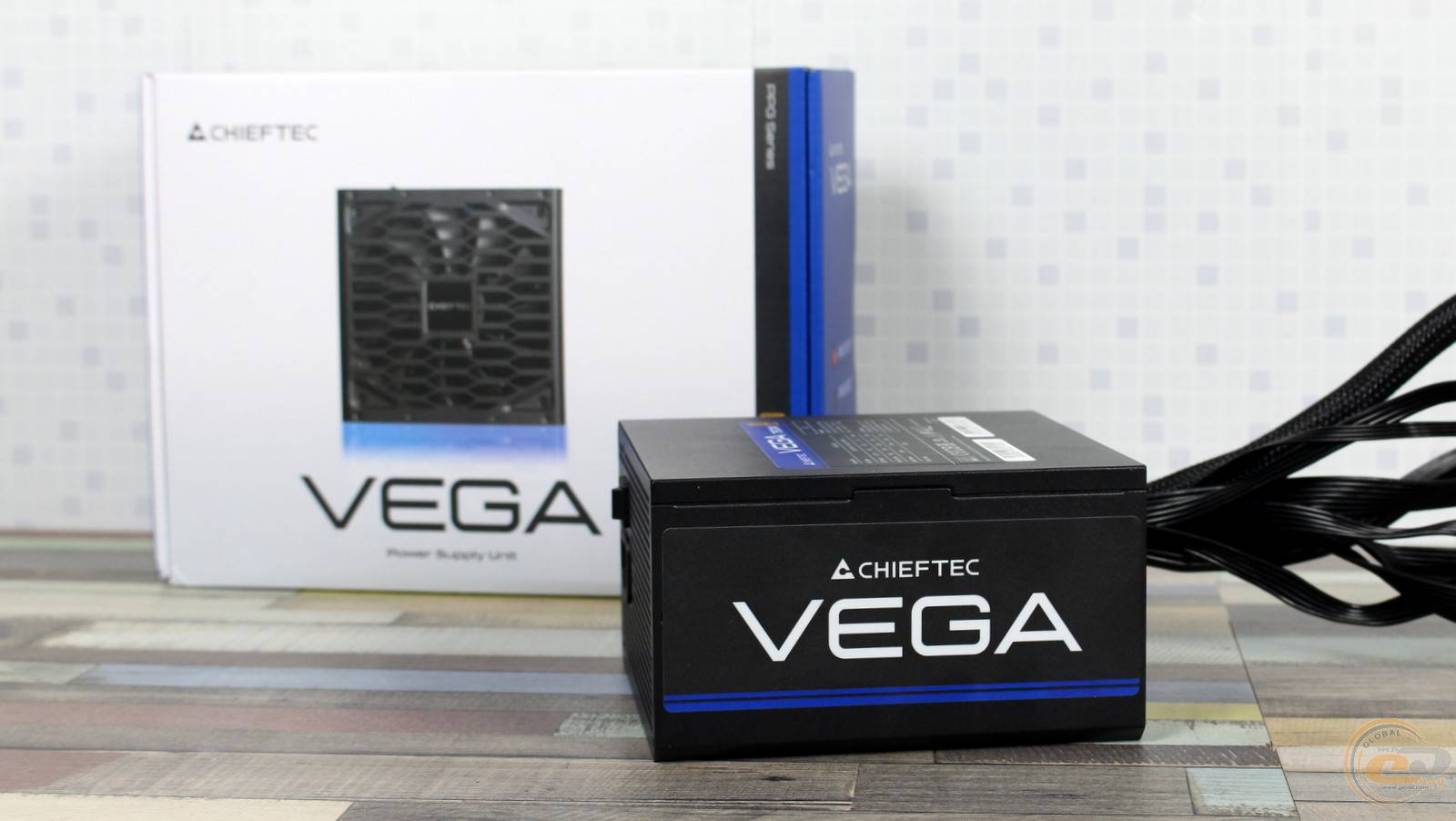

Симпатична коробка інформує про головні переваги лінійки пристроїв CHIEFTEC VEGA, їх електротехнічні показники та використовувані в них конектори. До речі, на вибір доступні дві моделі — потужністю 750 і 850 Вт.

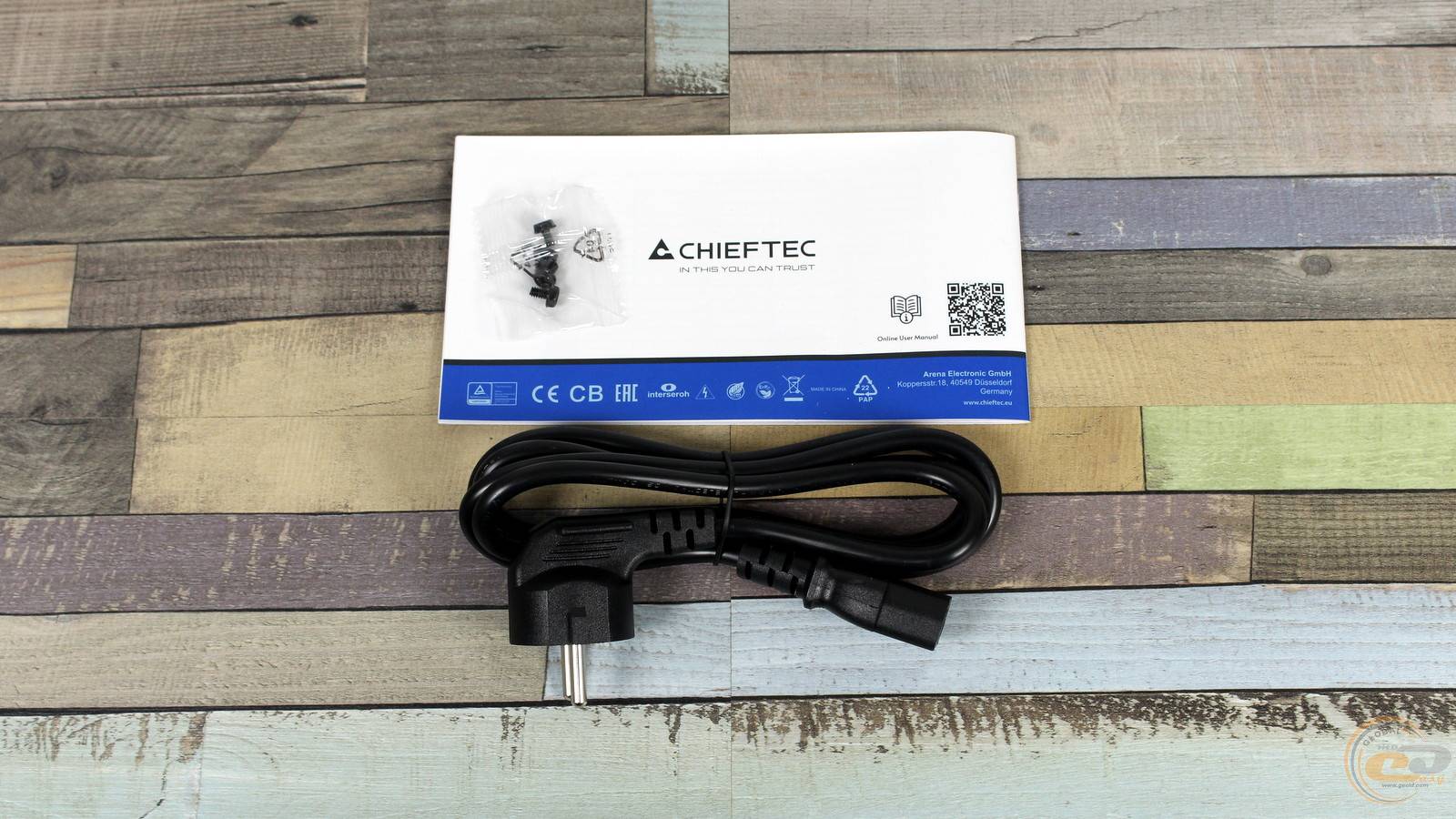

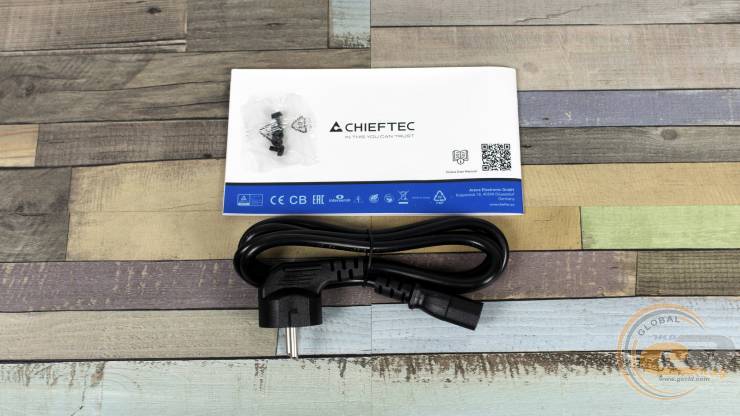

Комплектація включає в себе найнеобхідніше: вхідний кабель живлення, кріпильні гвинти і посібник користувача.

Зовнішній вигляд

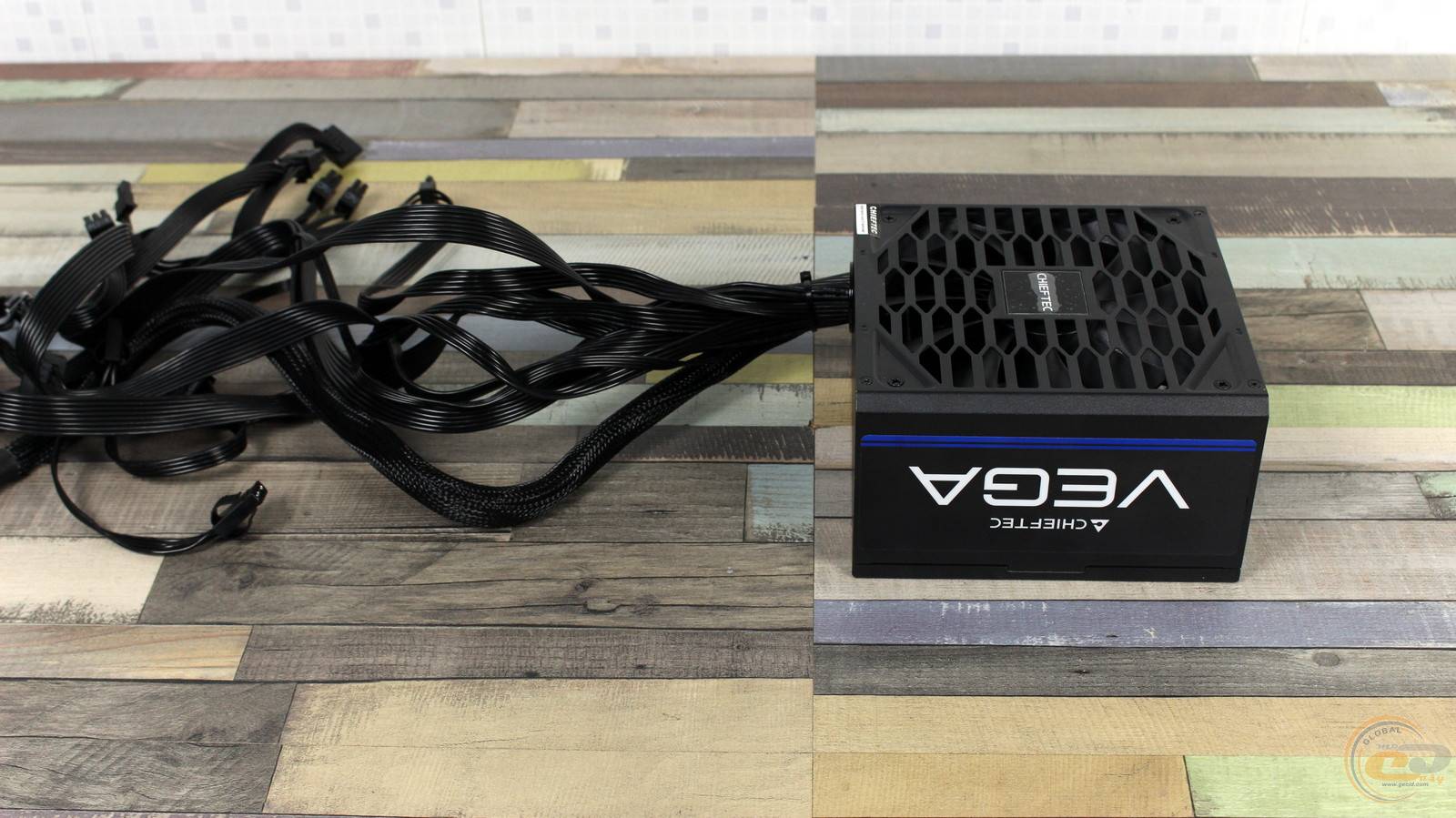

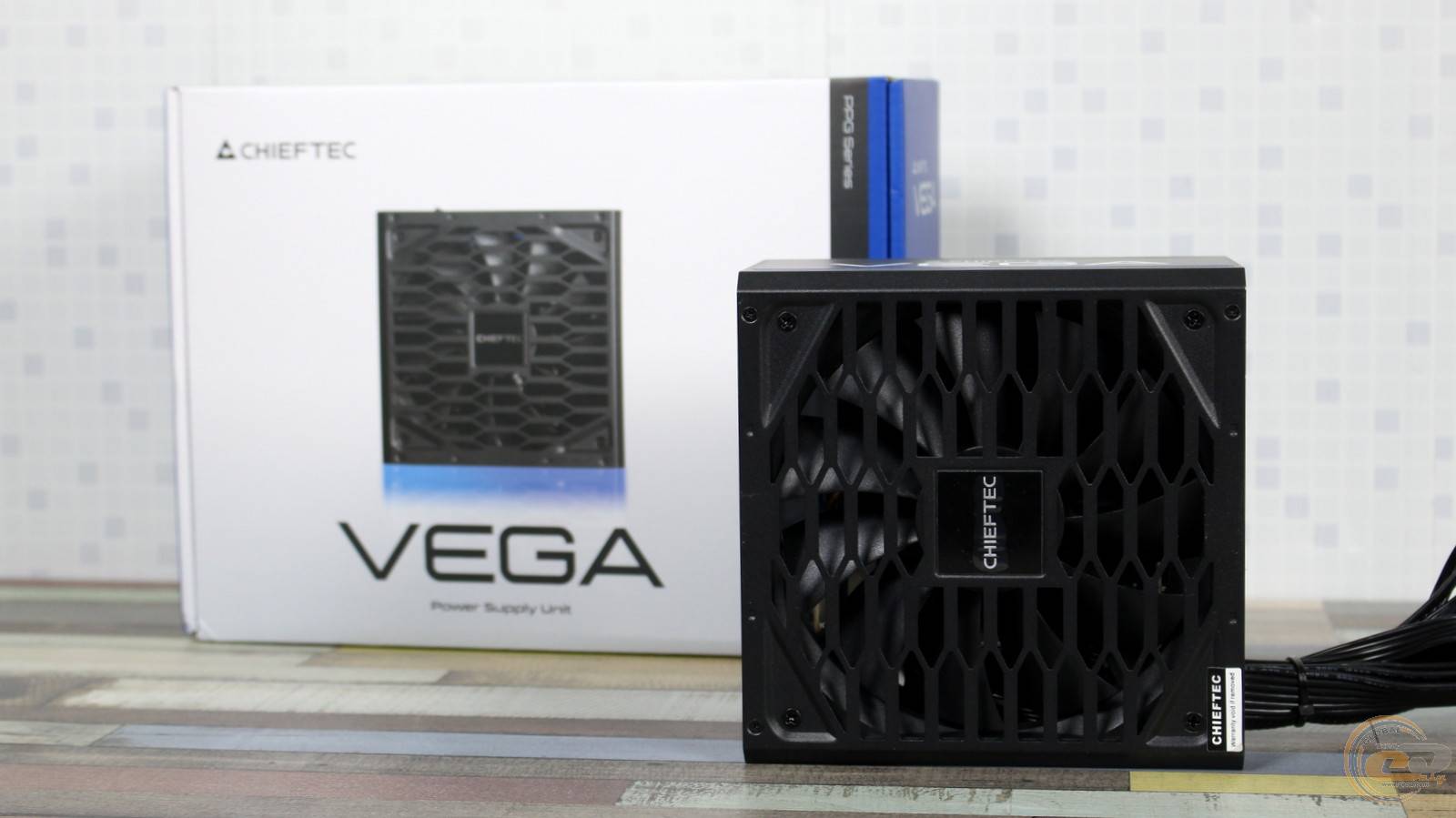

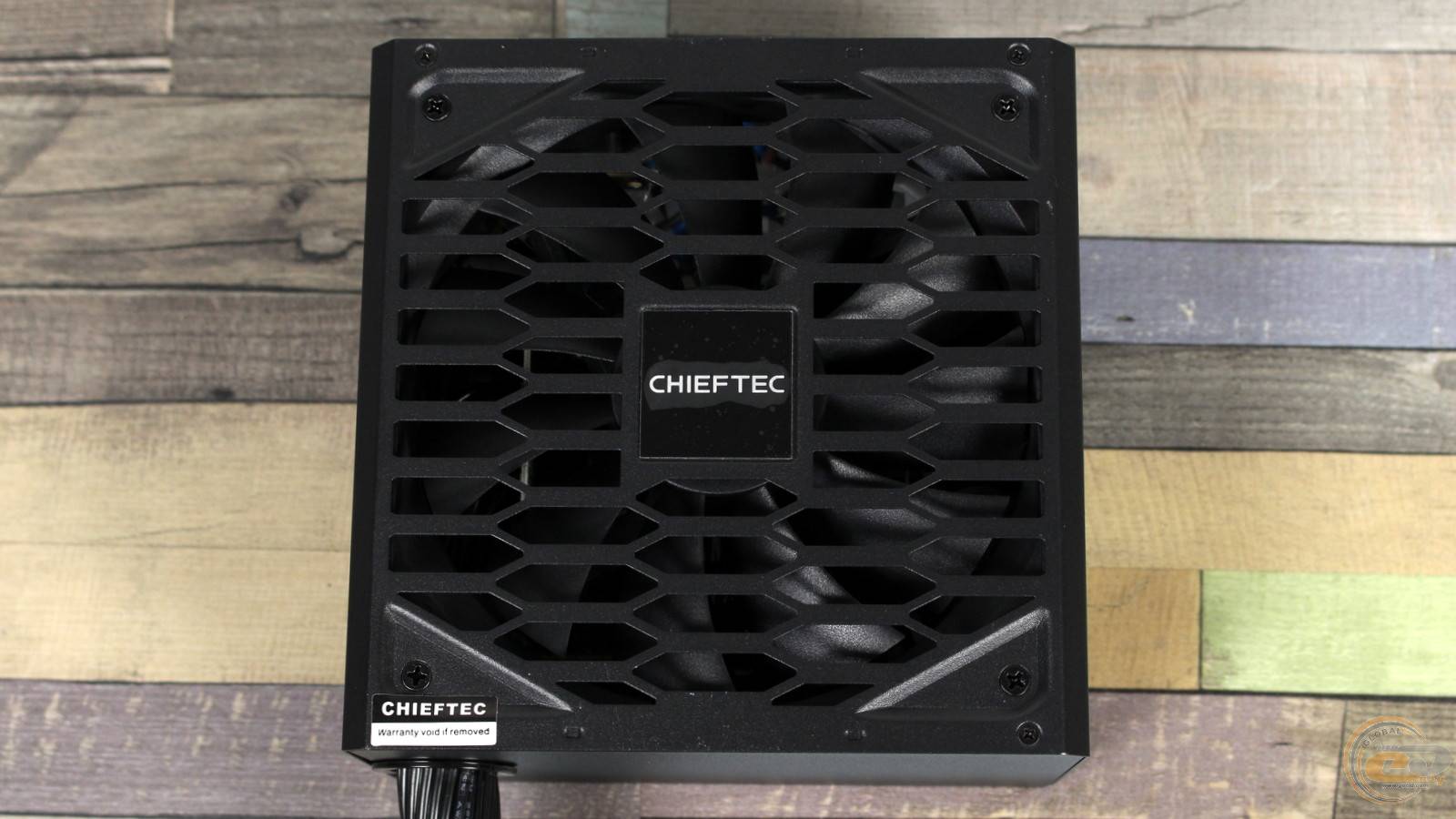

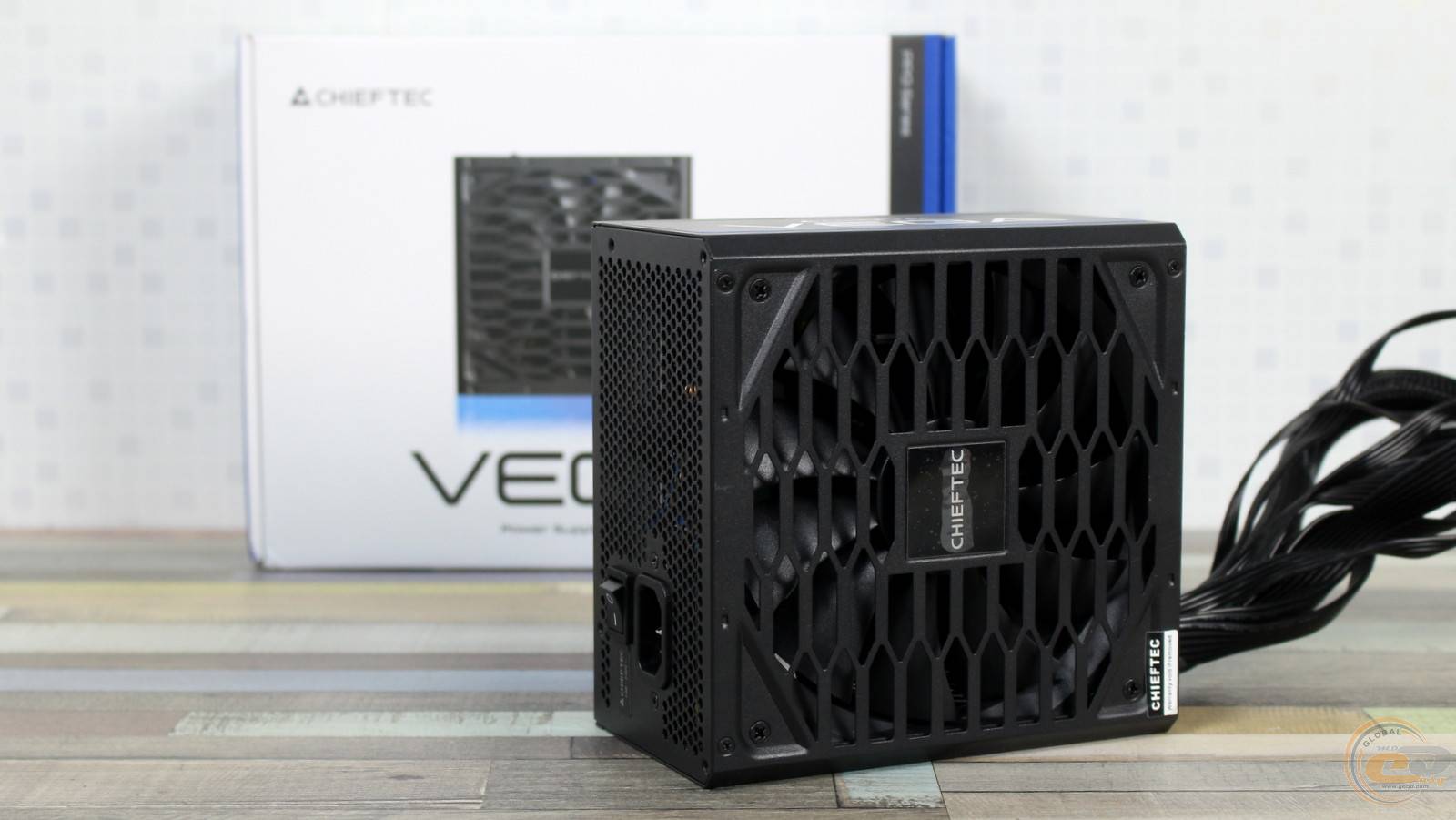

Блок живлення CHIEFTEC VEGA 750W помітно відрізняється від моделей минулих років. Його оформлення в цілому, а особливо вирізи над пропелером, дуже нагадують представників іншої нещодавно представленої лінійки - CHIEFTEC VITA.

Щоправда, тут вже ми маємо дещо більші розміри: 150 х 150 х 86 мм, що пов’язано з використанням 135-мм вентилятора замість 120-мм. Крім того, ця новинка виділяється двома скошеними гранями та темним логотипом виробника. А от вага збільшилась незначно — до 1,96 кг.

На одному з гвинтів є гарантійна пломба. Сайт виробника вказує на наявність 5-річної гарантії, тоді як де-факто на нашому ринку вона становить лише 2 роки.

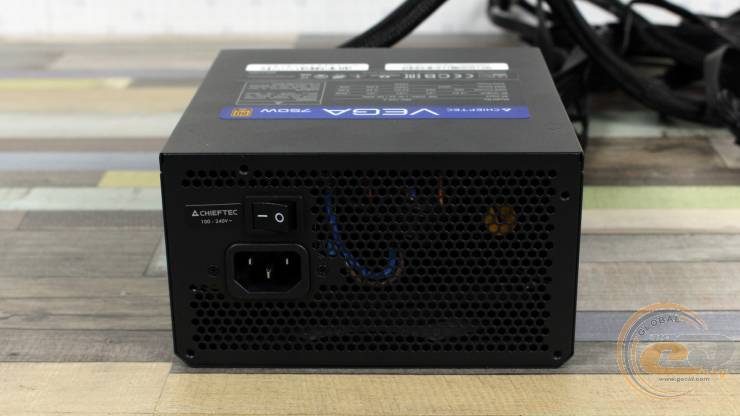

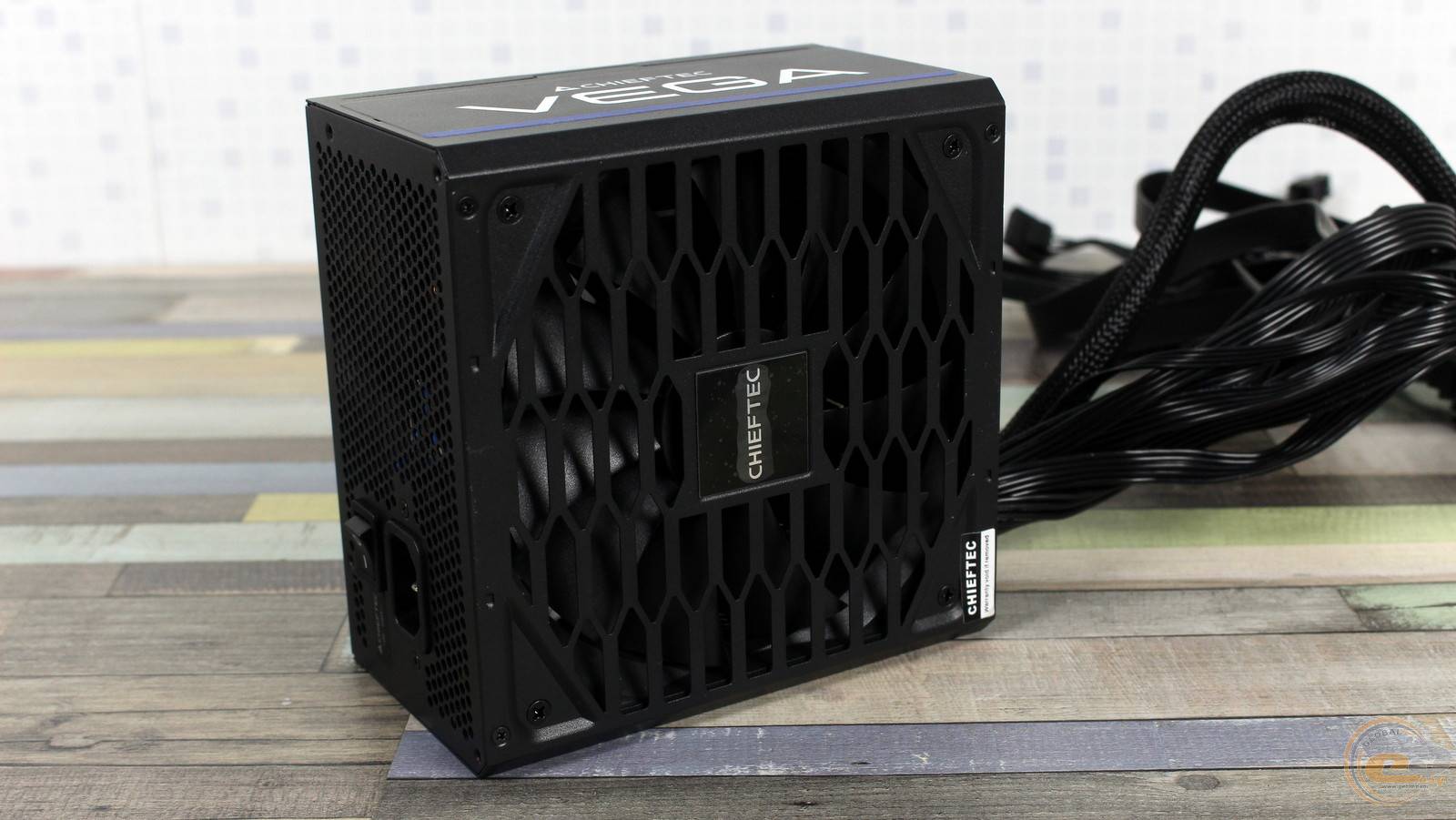

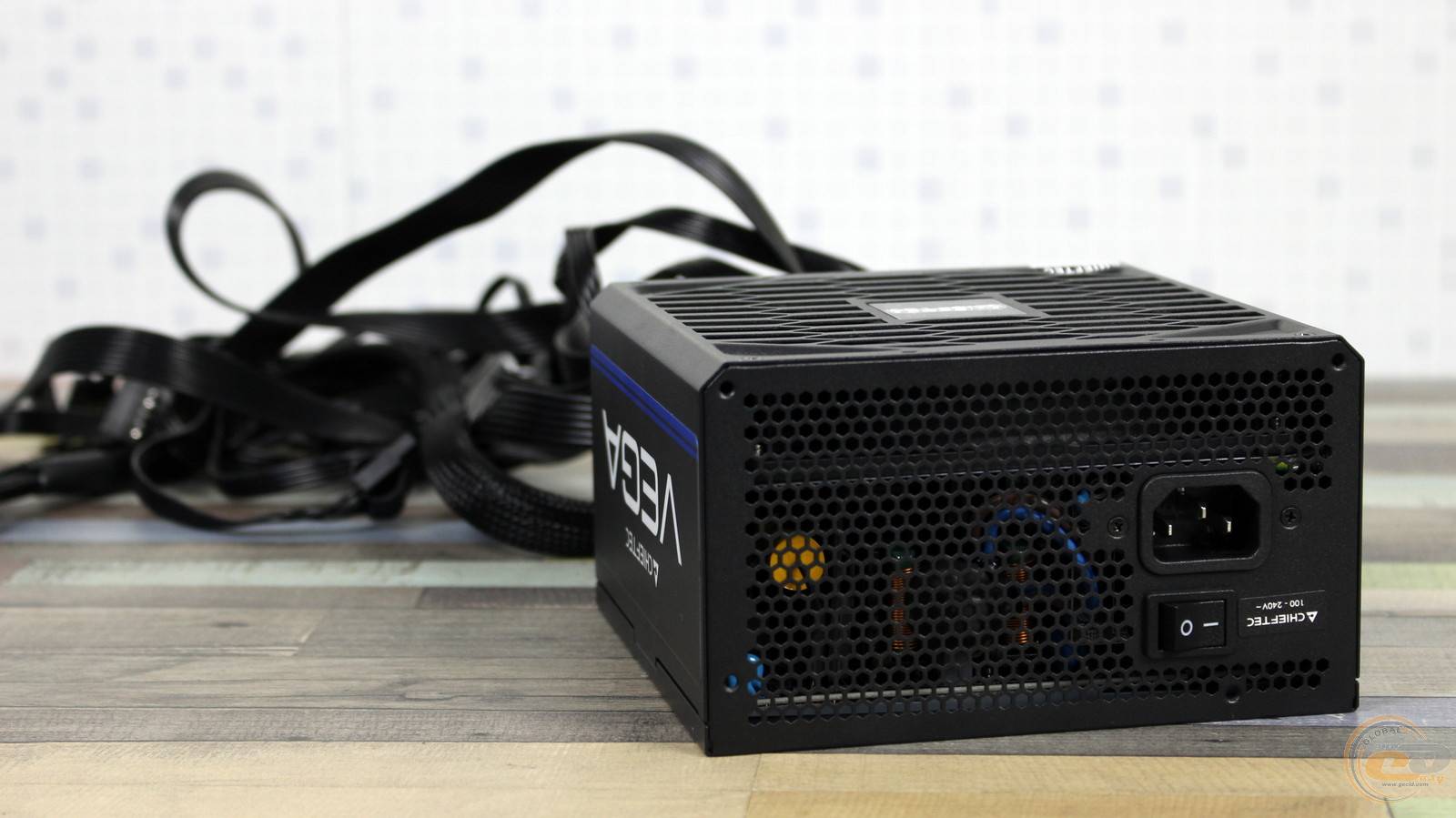

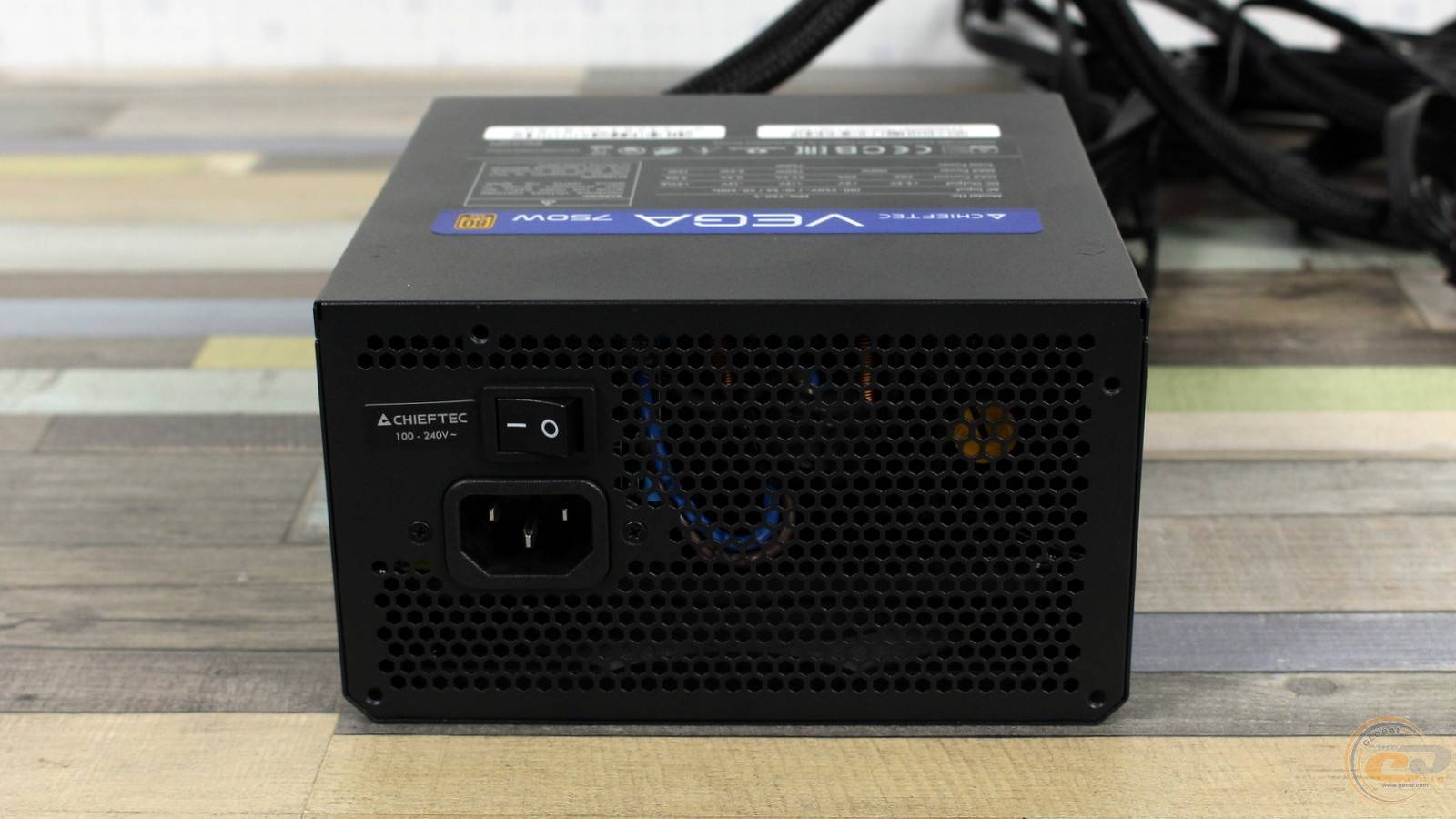

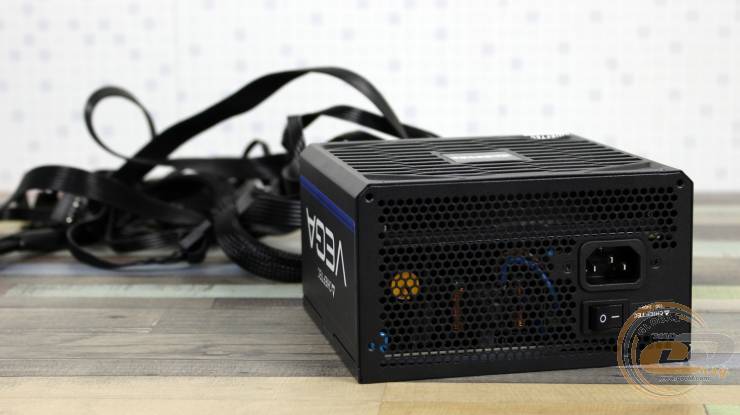

Тил цілком звичний: на місці отвори-стільники, роз’єм живлення, вимикач та наліпка з вказівкою підтримки широкого діапазону вхідних напруг — від 100 до 240 В.

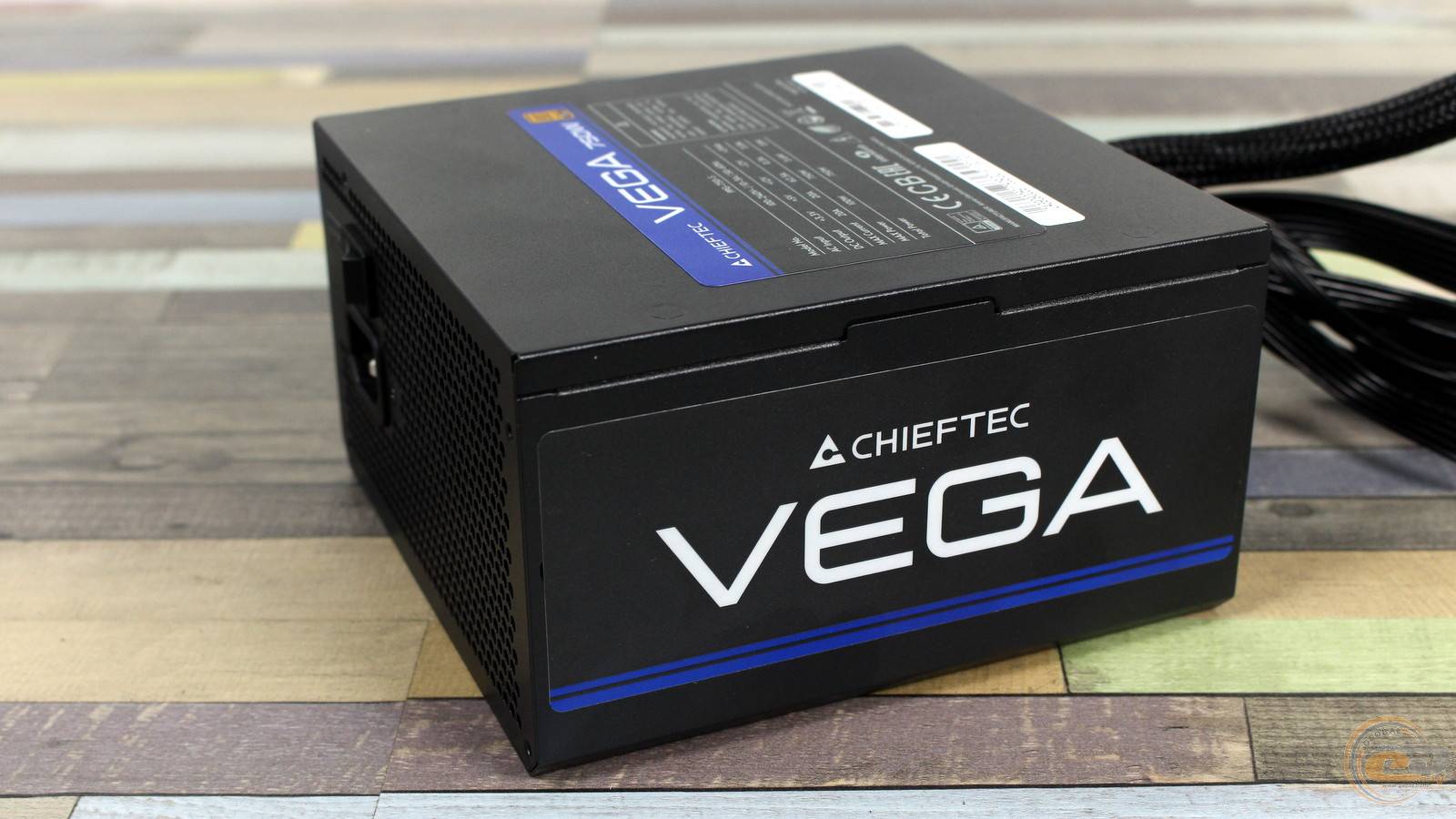

Боковини прикрашені більшими етикетками, що вказують на лінійку цього блока живлення.

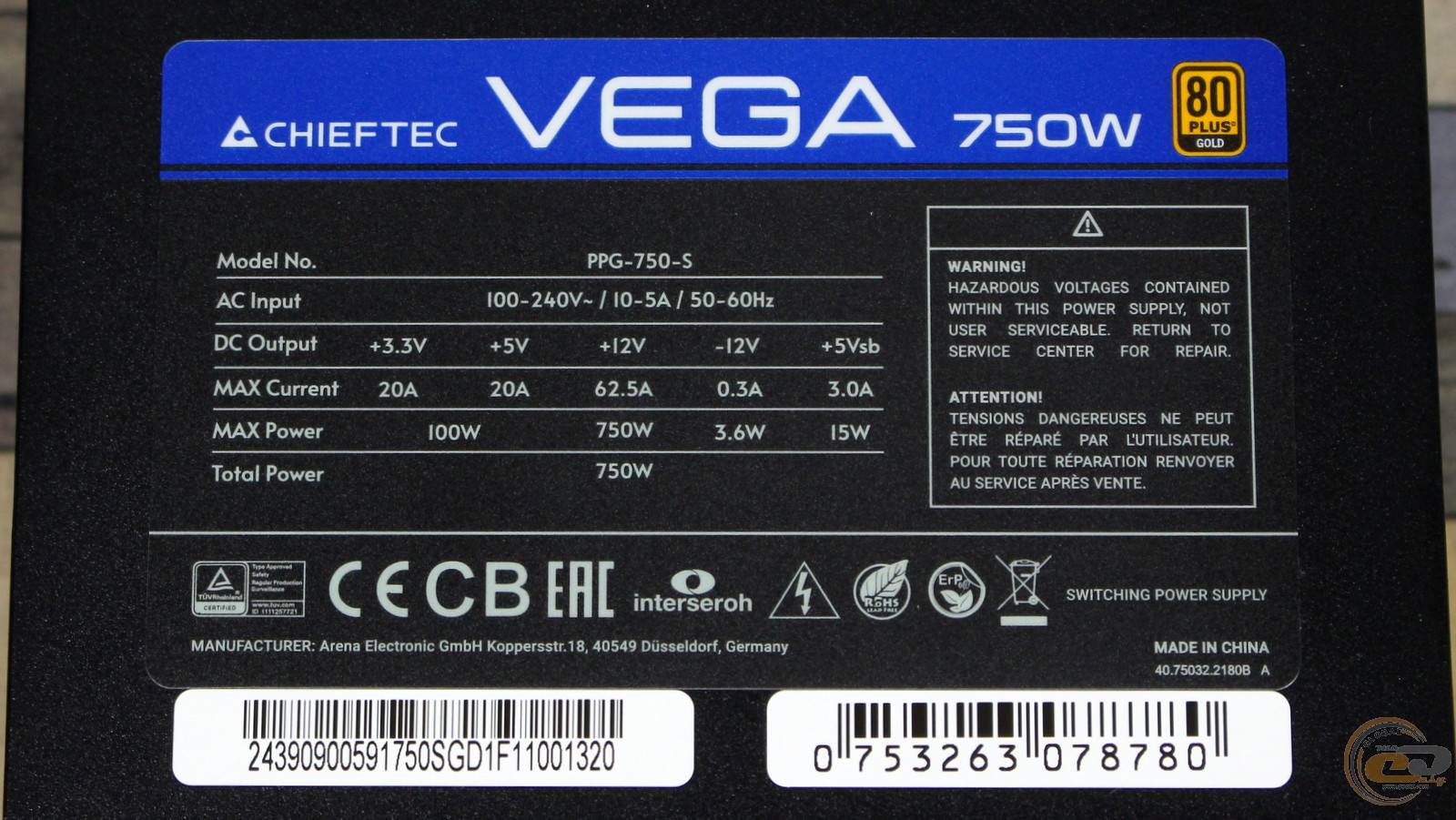

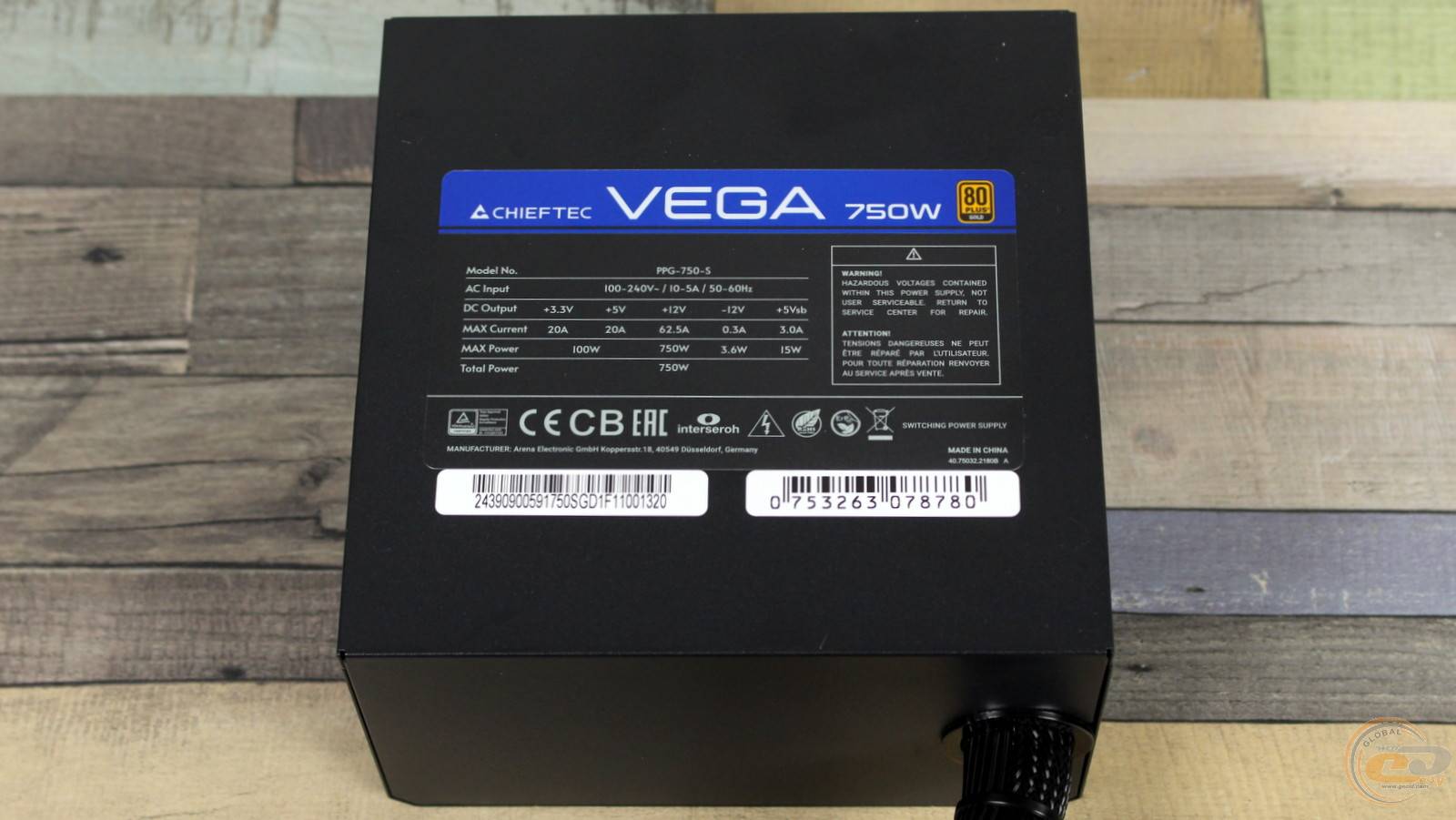

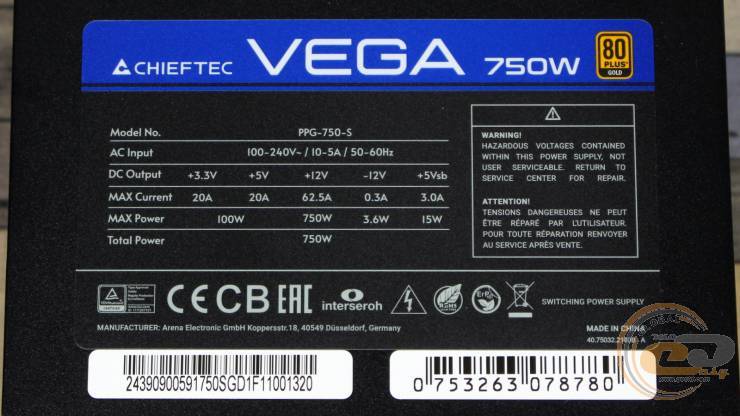

Найбільша наліпка традиційно повідомляє електротехнічні деталі.

Номінальна потужність 750 Вт повністю доступна на ключовій лінії +12В. А менш потужні канали +3,3В і +5В забезпечують загалом 100 Вт, що є звичним показником. Втім, кожен із них може витримувати навантаження до 20 А, тоді як у більш доступних пристроях частіше зустрічається значення 18 А.

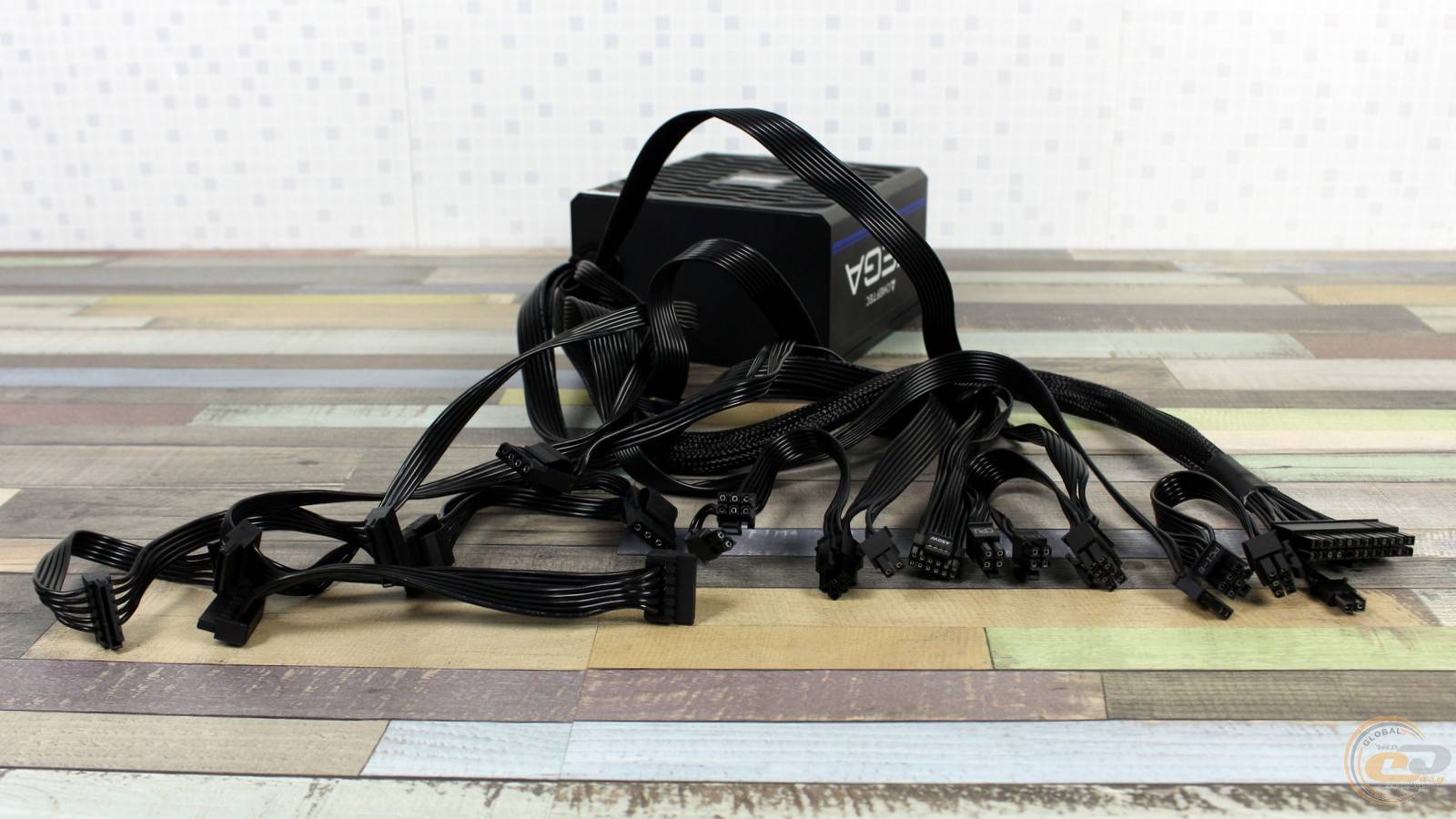

А ось що суттєво відрізняє CHIEFTEC VEGA 750W від моделі CHIEFTEC PROTON BDF-750C аналогічної потужності, то це вихідні кабелі — тут вони вже не модульні, а виходять безпосередньо з корпусу. Є також захист у вигляді пластикового обідка. На нашу думку, така економія цілком має право на існування, тим більше що в сучасних системниках блок живлення часто схований від людських очей.

Шлейфи зручні в укладанні — на їхньому фоні виділяється лише 20+4-контактний ATX, набраний із круглих кабелів. У той час як майже всі проводи мають звичний калібр 18 AWG, у конекторі PCIe 5.1 вони крупніші — 16 AWG.

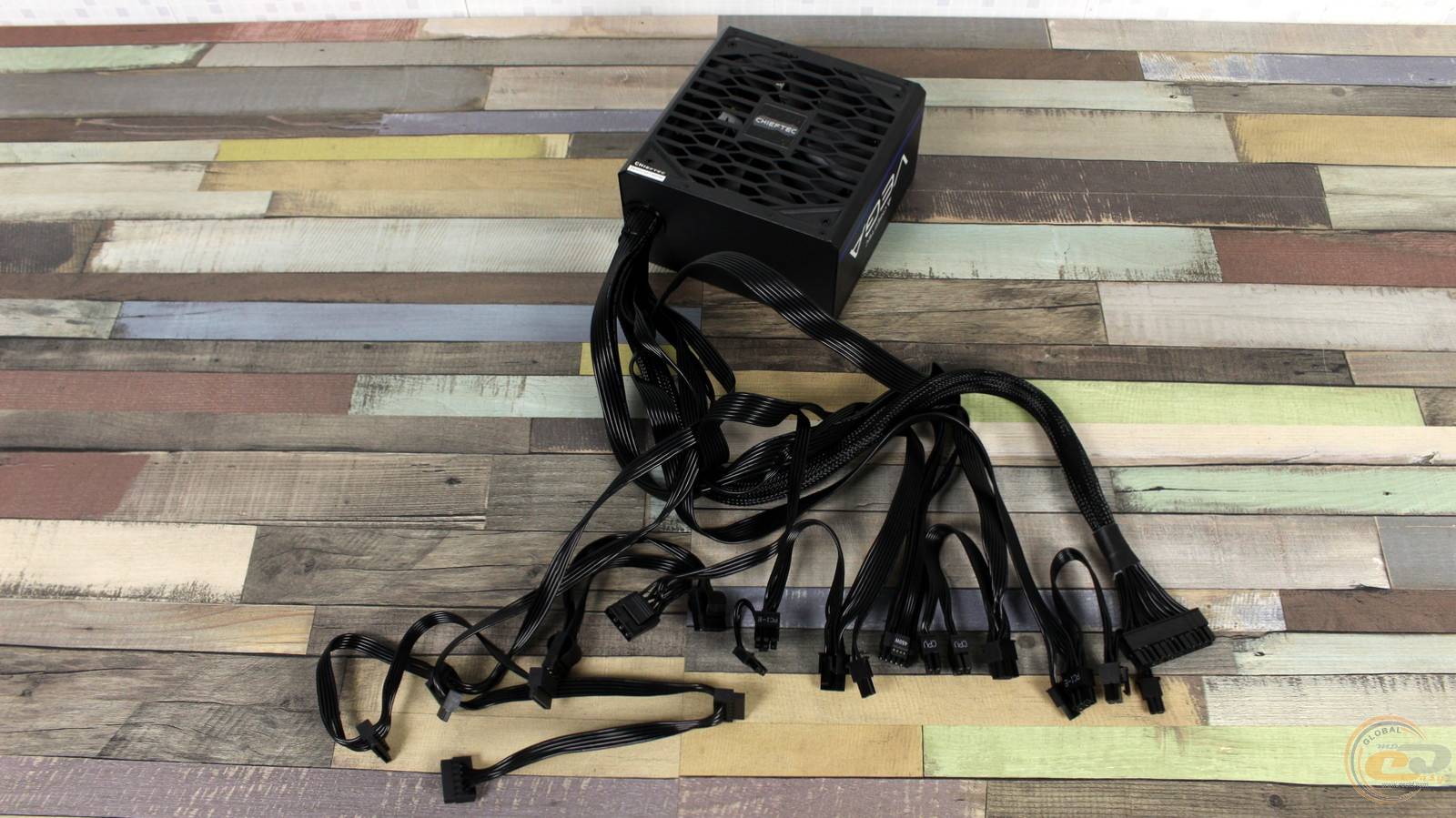

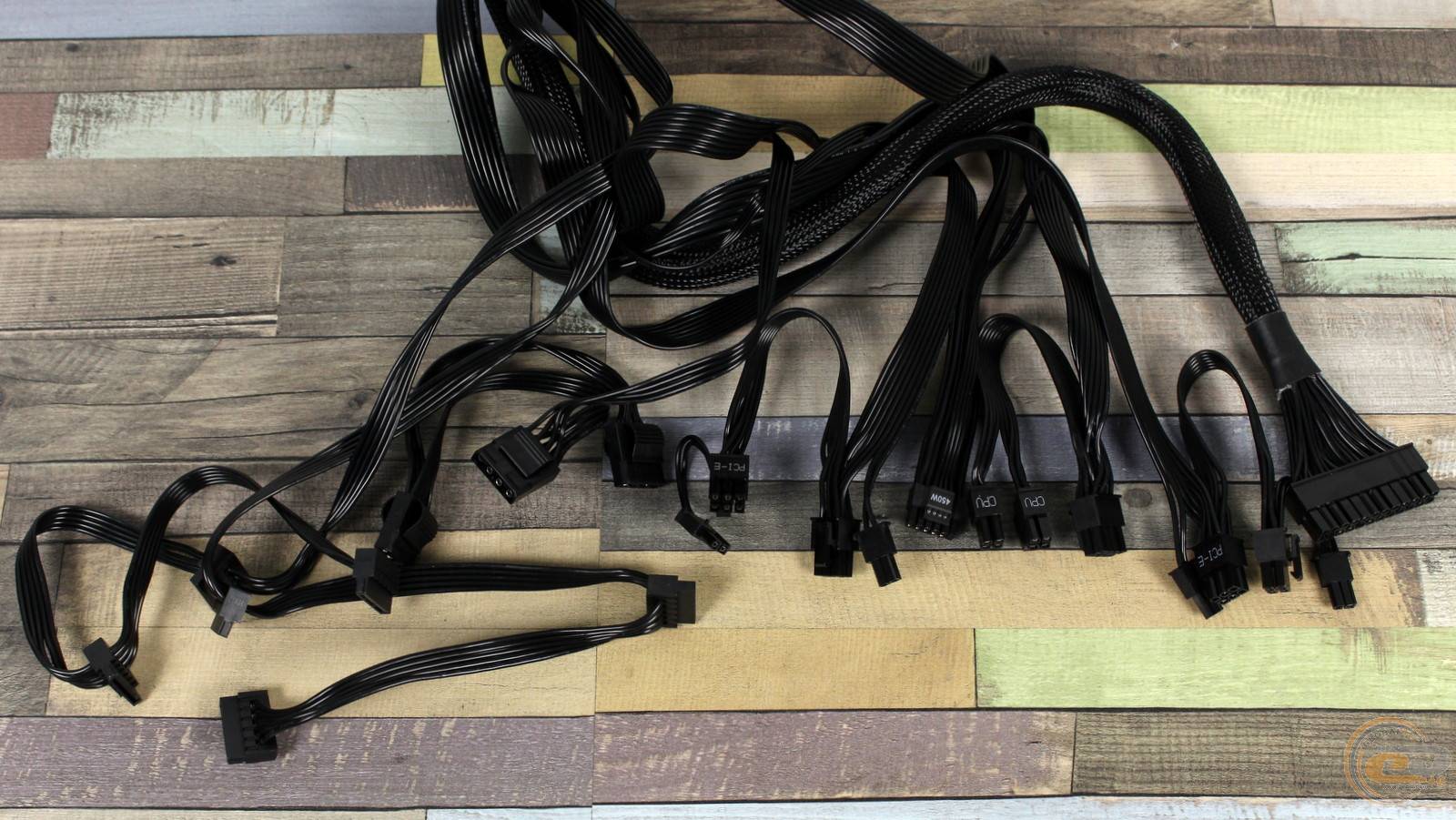

Сам набір кабелів тут досить багатий, а повна його конфігурація виглядає наступним чином:

Основні конектори живлення — це 20+4-контактний ATX та два 8-контактні ATX12V на спільному кабелі, один із яких розбірний. Для живлення відеокарт передбачені чотири 6+2-контактні PCIe на двох проводах. Крім того, присутній і сучасний 450-ватний PCIe 5.1 (він же 12V-2×6) у максимально свіжому виконанні. В свою чергу під’єднати жорсткі диски та іншу периферію допоможуть шість SATA та три PATA на трьох окремих кабелях.

Тож поки сліди економії ми помітили лише у розташуванні конекторів парами на одному кабелі та відсутність модульного під’єднання кабелів. А як справи із внутрішнім наповненням?

Внутрішня будова

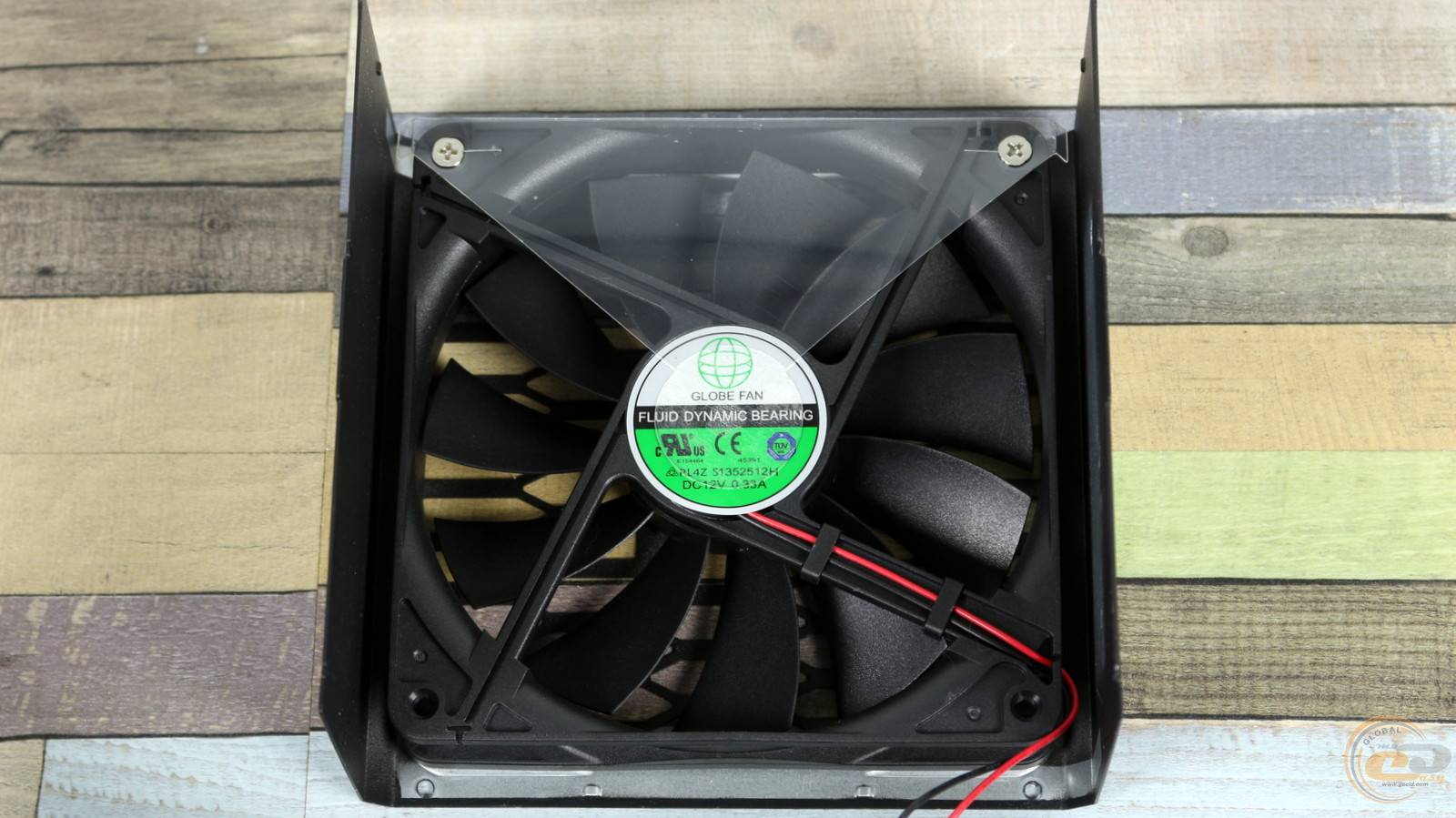

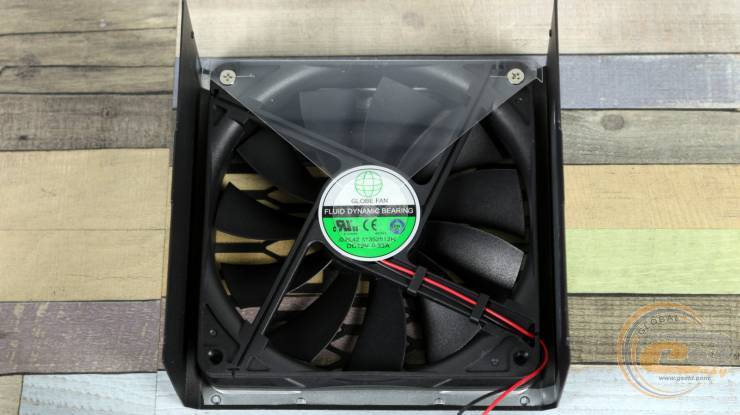

135-мм вентилятор GLOBE FAN RL4Z S1352512H ми вже зустрічали раніше у пристроях лінійки CHIEFTEC APS. Його параметри з тих часів не змінилися — як і раніше, енергоспоживання не перевищує 4 Вт (12 В при 0,33 А). А в основі вертушки лежить надійний гідродинамічний підшипник (FDB).

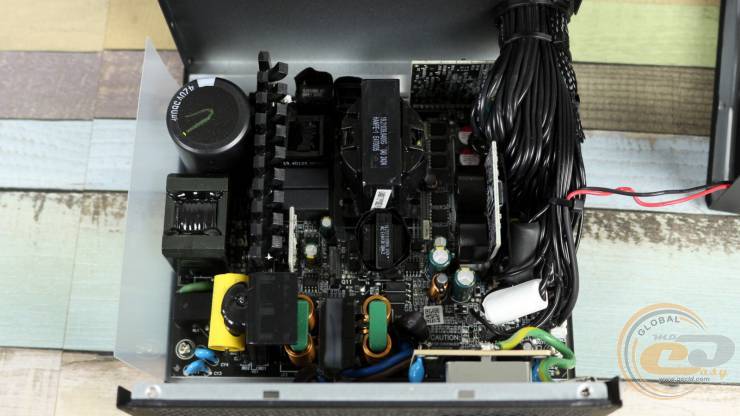

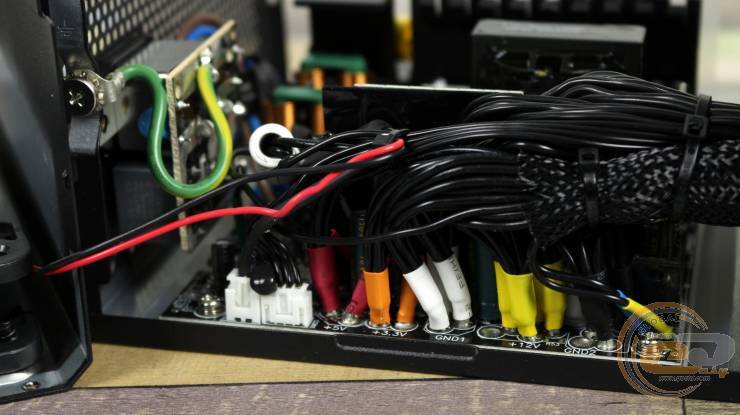

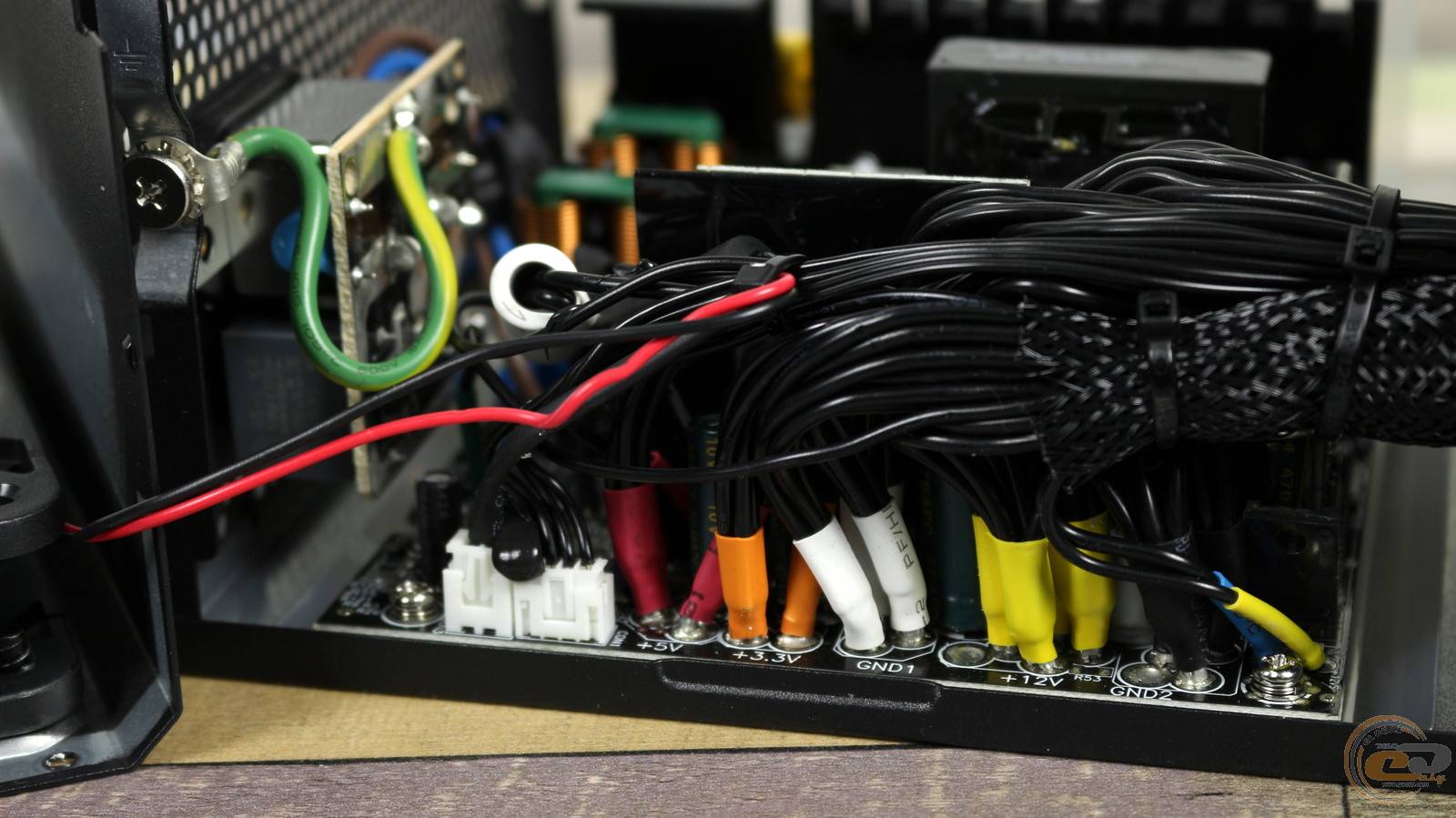

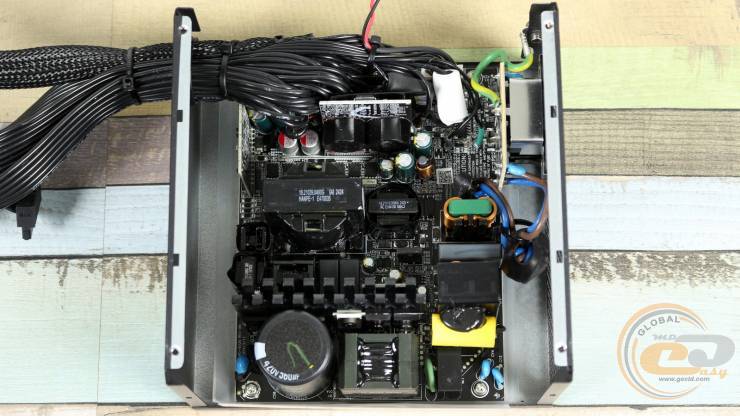

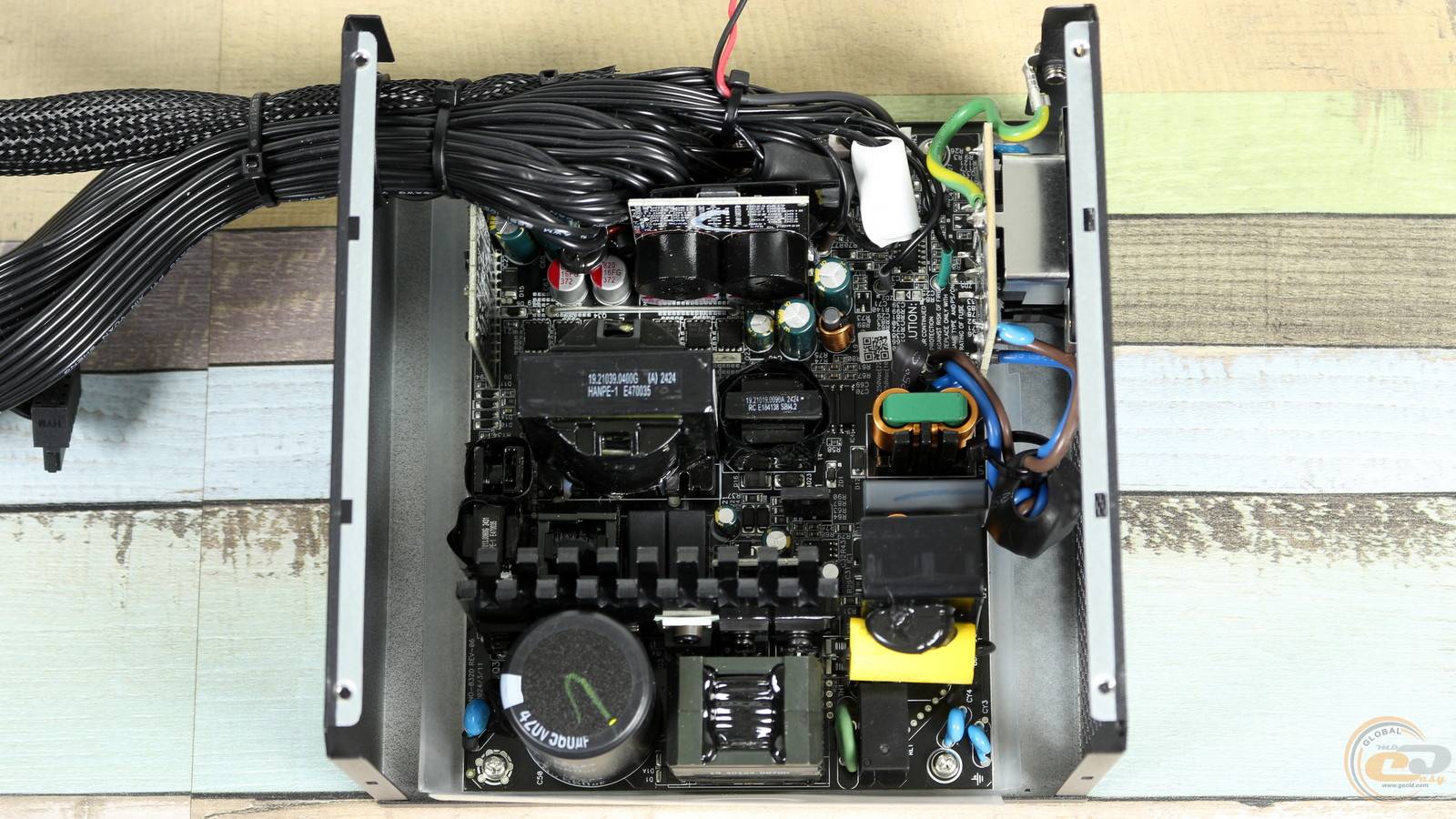

Усередині блока живлення CHIEFTEC VEGA 750W передбачено два радіатори: один - для діодних збірок, а інший - для силових елементів APFC та ключів первинного кола. А от у вторинному колі вирішили обійтися без додаткового охолодження, принаймні з лицьового боку друкованої плати.

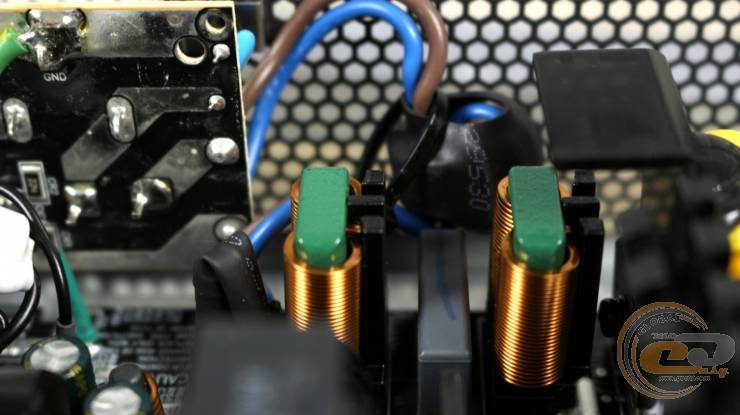

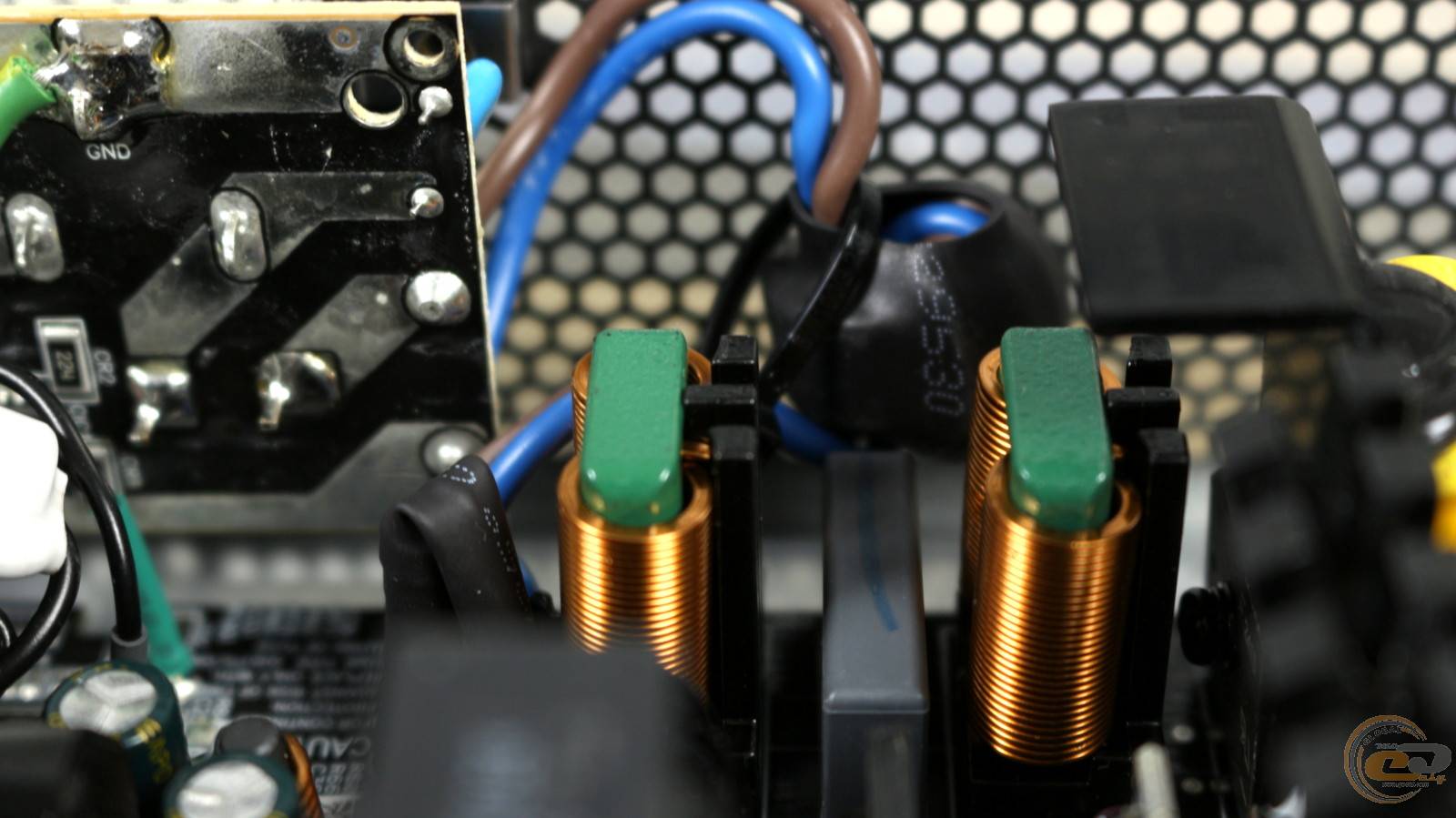

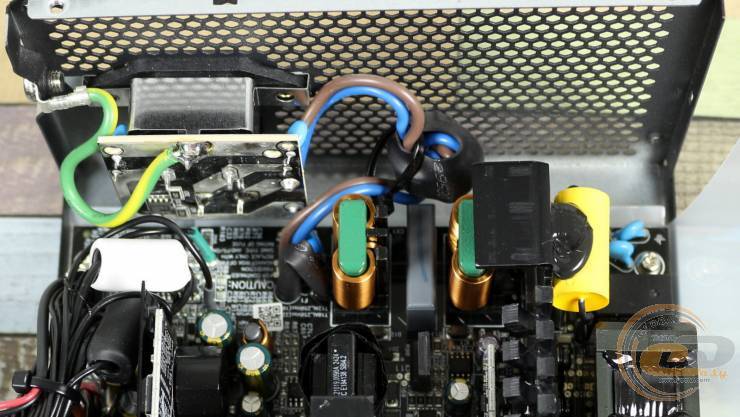

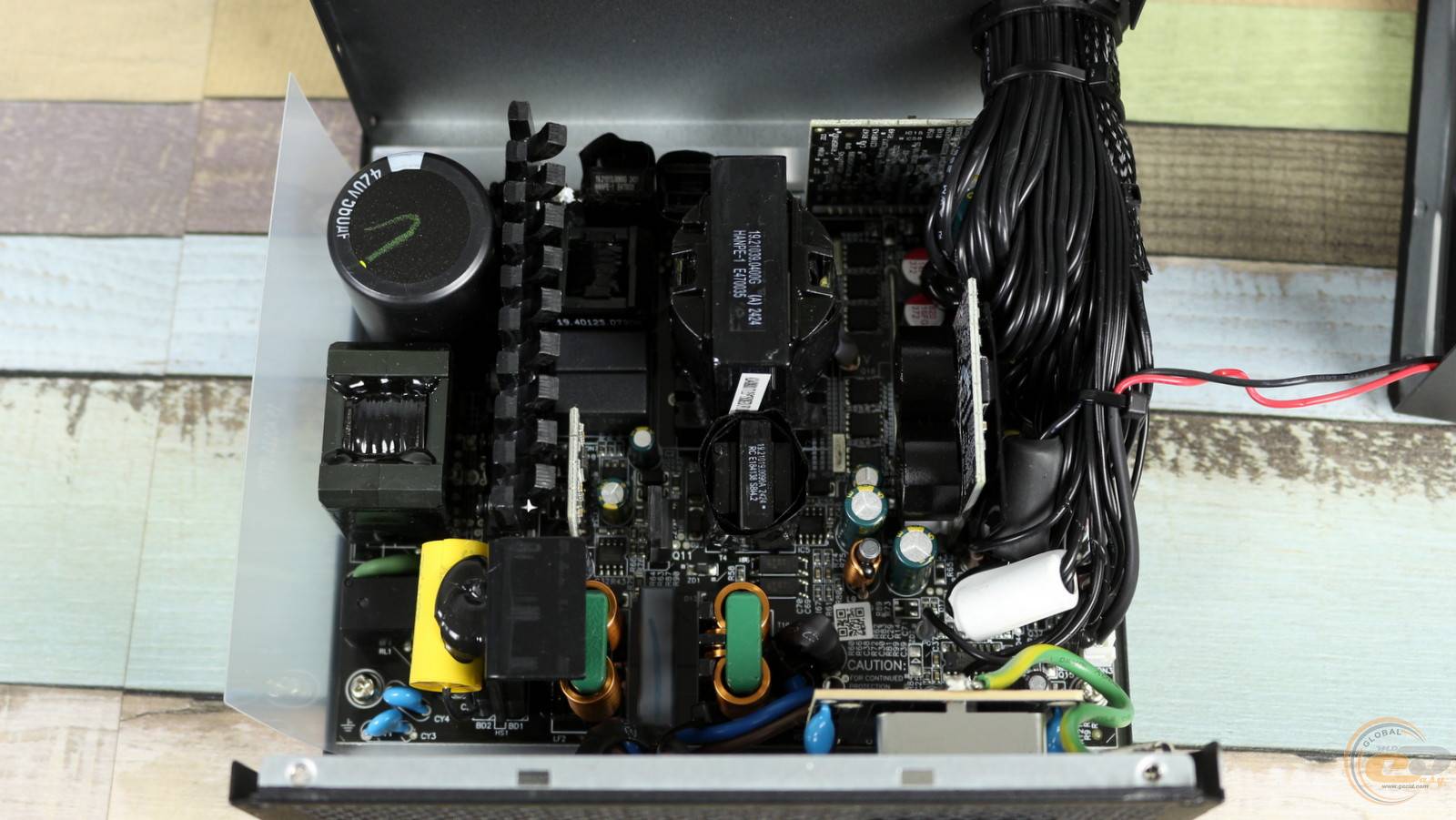

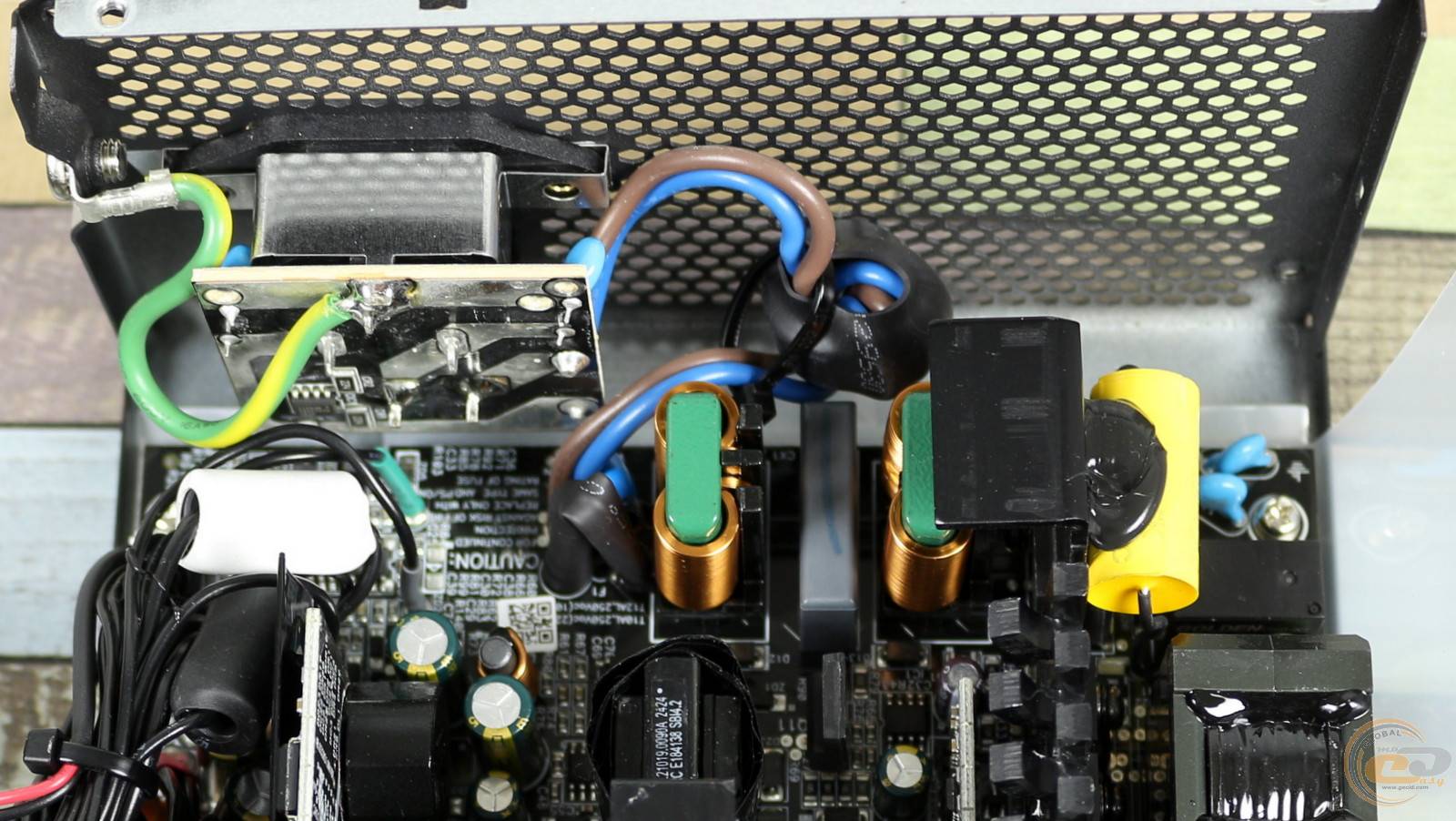

Вхідний електромагнітний фільтр містить усі необхідні елементи: пару котушок, X- та Y-конденсатори, плавкий запобіжник, варистор для грозозахисту та діодну збірку на радіаторі.

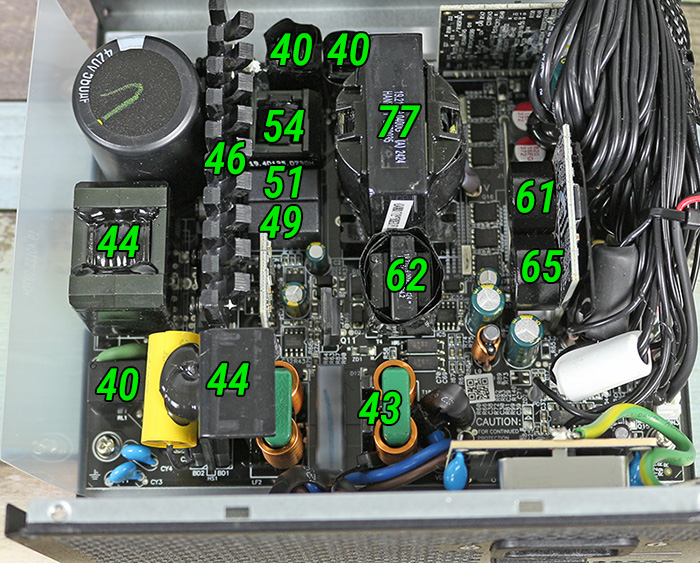

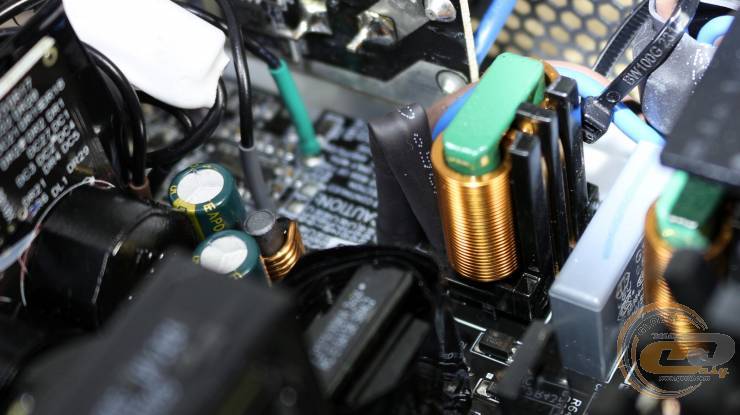

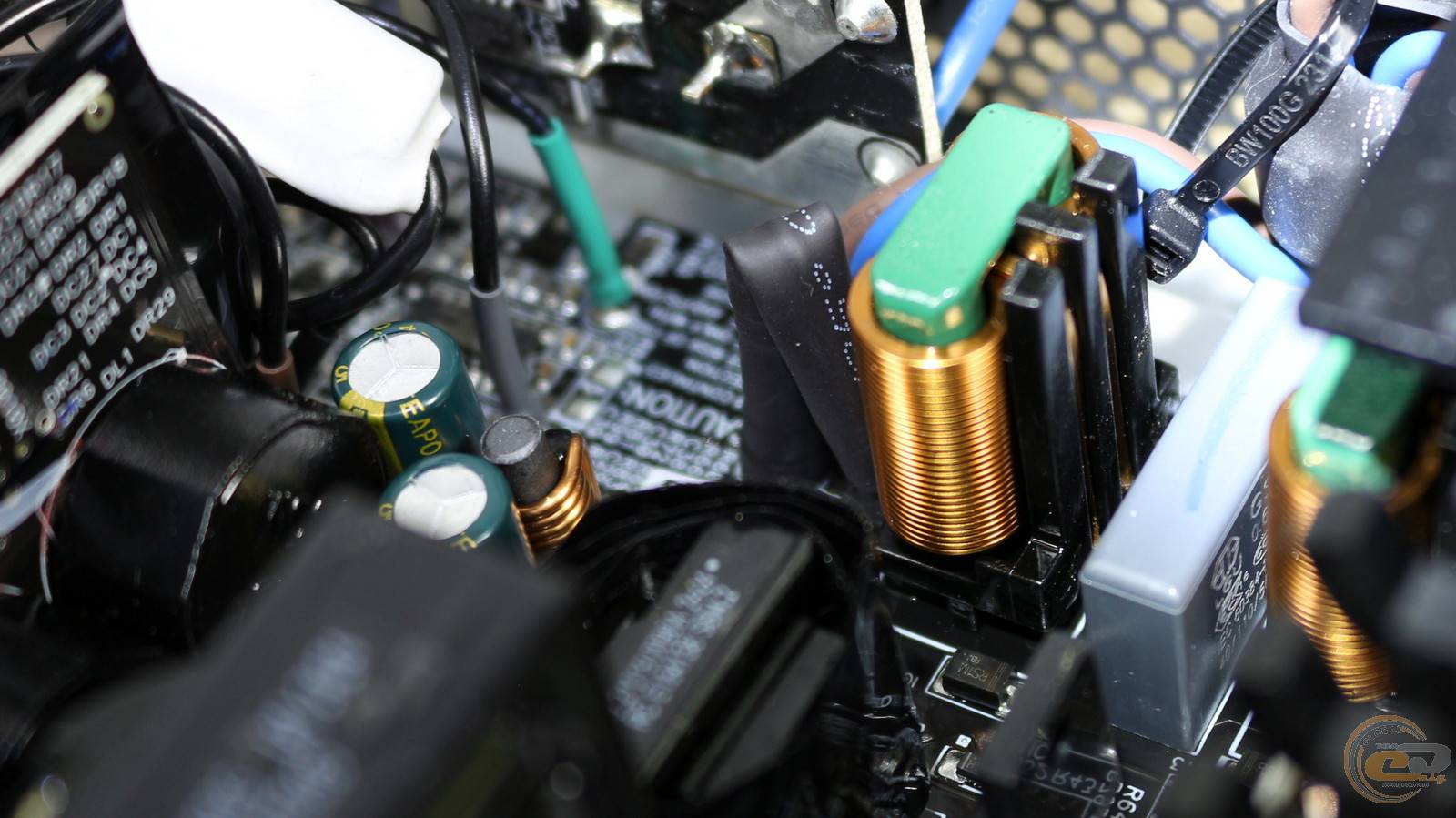

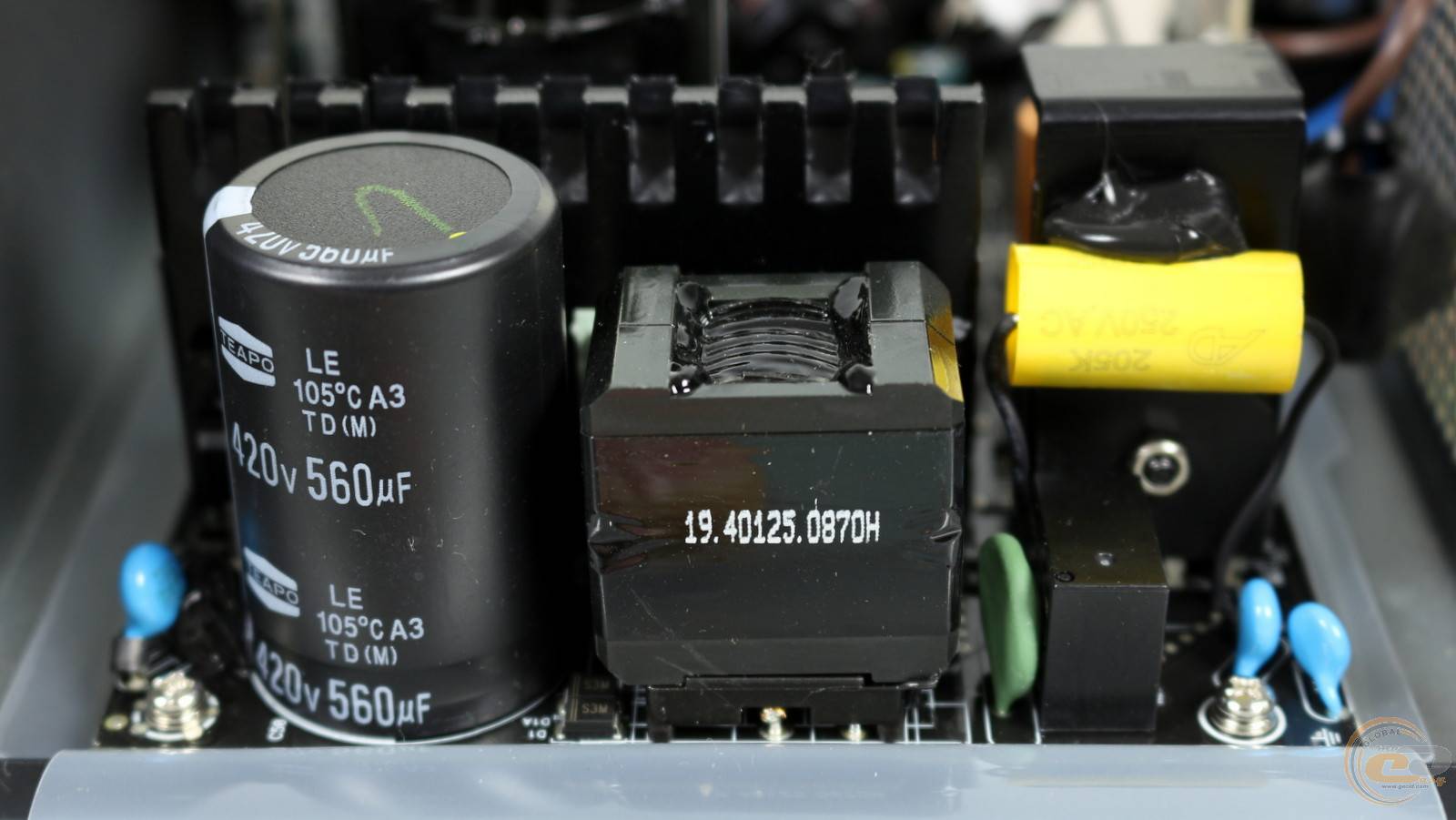

Варто відзначити цікаву форму дроселів — такі елементи ми бачимо вперше.

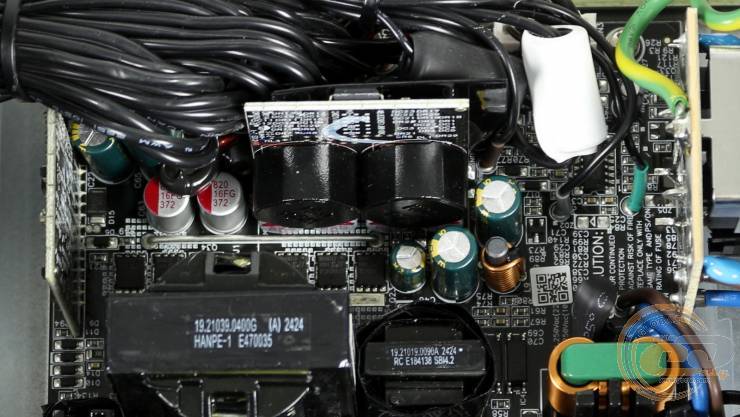

Є також реле та термістор для зменшення пускових струмів, дросель вузла APFC досить великих розмірів і вхідний конденсатор від TEAPO родом із Тайваню. Останній належить до високотемпературної серії та має ємність 560 мкФ, що є непоганим показником для 750-ватника.

Позаду на радіаторі закріплено три силові елементи вузла APFC і ще два транзистори, які є ключами резонансної напівмостової схеми (Half Bridge). На її використання вказують і два конденсатори, розпаяні на основній платі ближче до трансформатора.

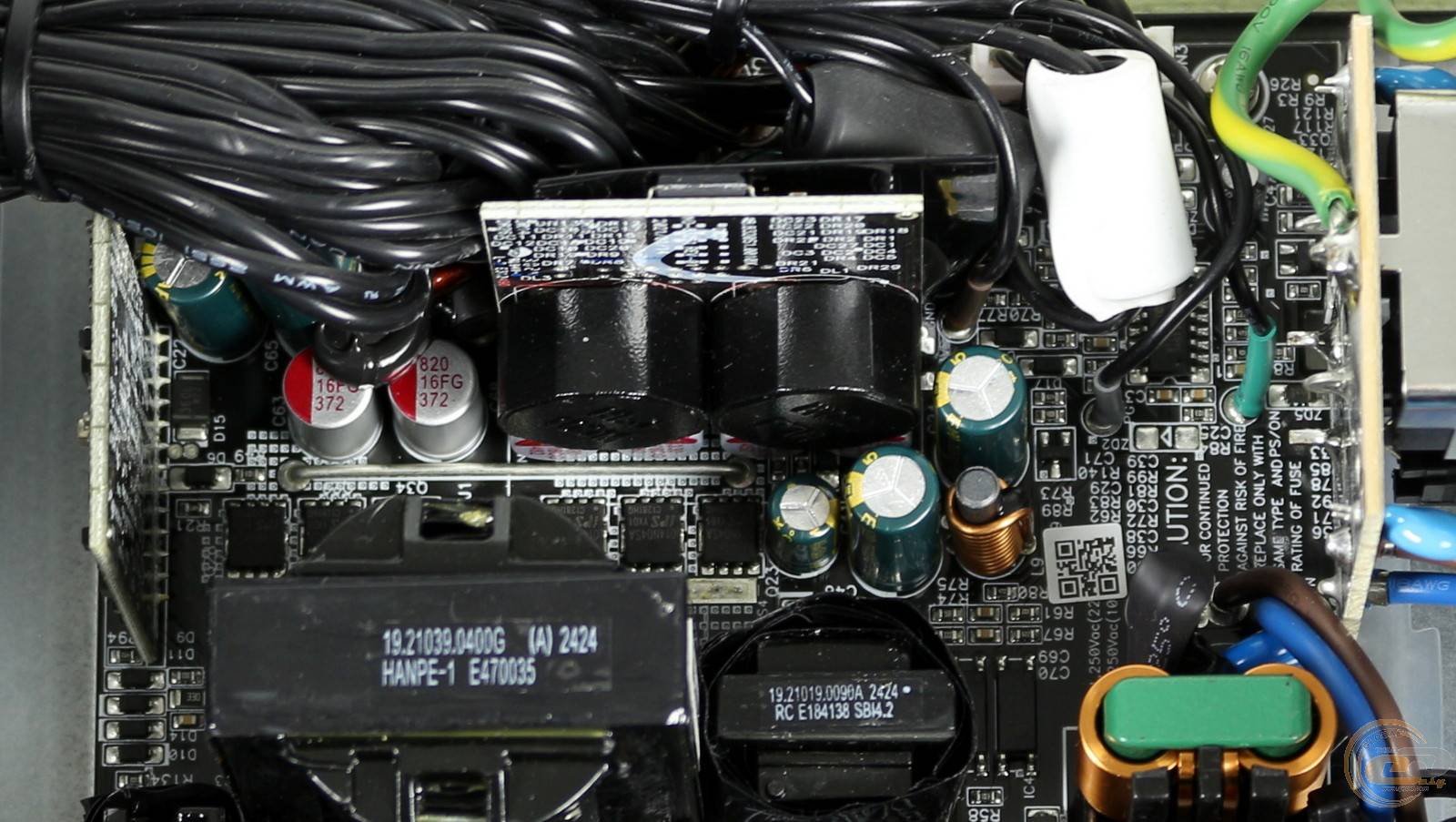

Трішки далі розташовані шість транзисторів синхронного випрямляча та дочірня плата з елементами DC-DC-перетворювачів, зокрема ШІМ-контролером на звороті. Поруч видно ще два полімерні конденсатори і ряд електролітів.

Останні, так само як і вхідний елемент, представлені тайванською TEAPO, що є хорошим вибором у даному ціновому діапазоні. Нагадаємо, всередині більш дорогого «бронзового» CHIEFTEC PROTON BDF-750C також використовуються електроліти цього виробника.

Що ж до набору захистів CHIEFTEC VEGA 750W, то він включає в себе повний перелік:

• від підвищеної вихідної напруги (OVP);
• від заниженої вихідної напруги (UVP);
• від короткого замикання (SCP);
• від перевантаження за потужністю (OPP);
• від перевантаження за струмом кожного каналу (OCP);
• від перегрівання (OTP);
• від сплесків пускових струмів (SIP).

Крос-навантажувальні характеристики

А тепер переходимо до тестів. Згідно з нормами стандарту ATX12V, допустимий діапазон відхилень напруг для всіх ліній живлення становить ±5% від їх номіналу.

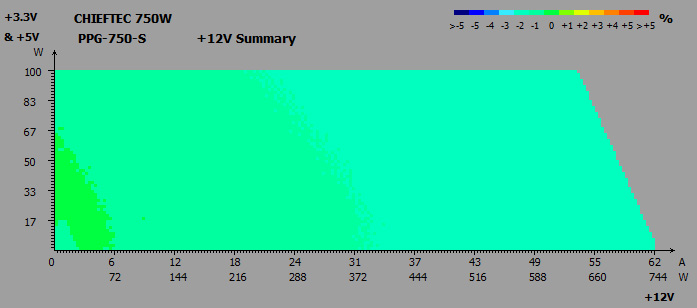

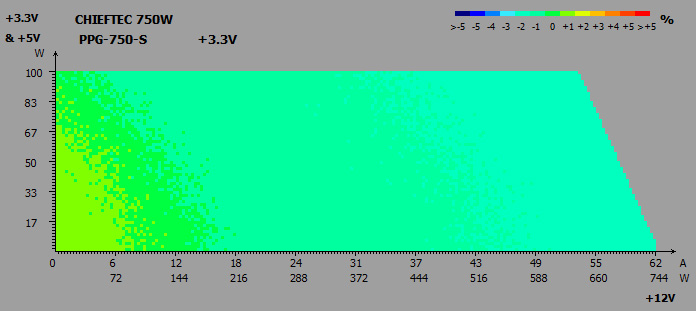

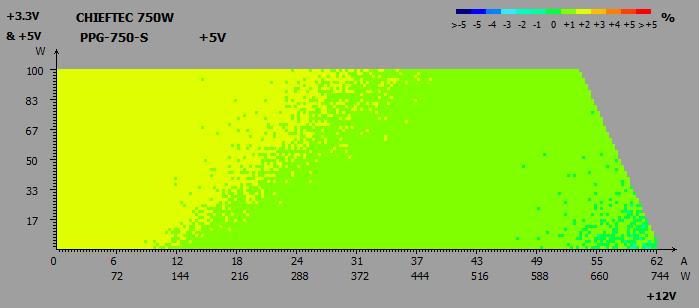

Під час крос-навантажувальних тестів на основних лініях живлення CHIEFTEC VEGA 750W були зафіксовані такі відхилення:

• лінія +3,3В: від -2% до +1%;
• лінія +5В: від 0% до +2%;
• лінія +12В: від -2% до 0%.

Як видно, напруги на всіх трьох лініях залишалися в межах норми, а їх відхилення були дуже незначними.

Шуми і пульсації на всьому діапазоні напруг

Для стандарту ATX12V передбачені такі допустимі норми, що стосуються рівня пульсацій (peak-to-peak):

• лінії +3,3В і +5В: 50 мВ;
• лінія +12В: 120 мВ.

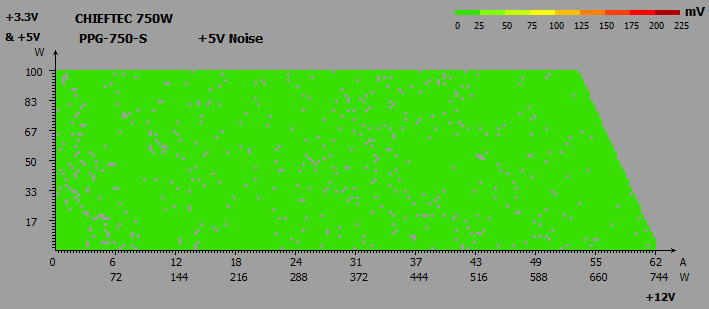

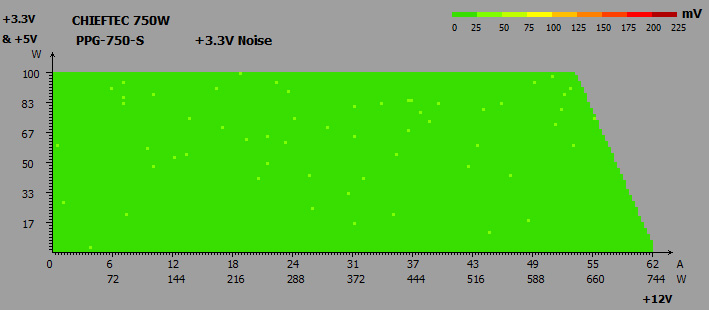

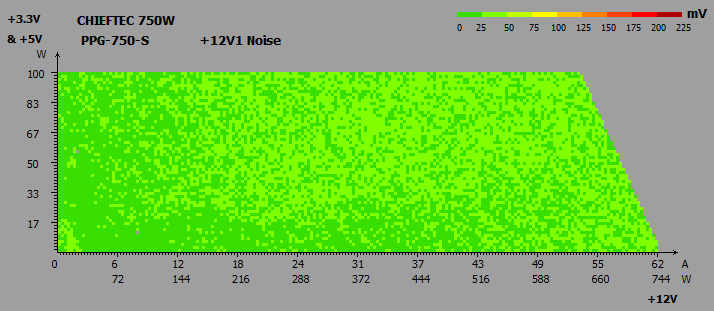

З пульсаціями також повний порядок — на всіх трьох каналах вони були в межах скромних 50 мВ.

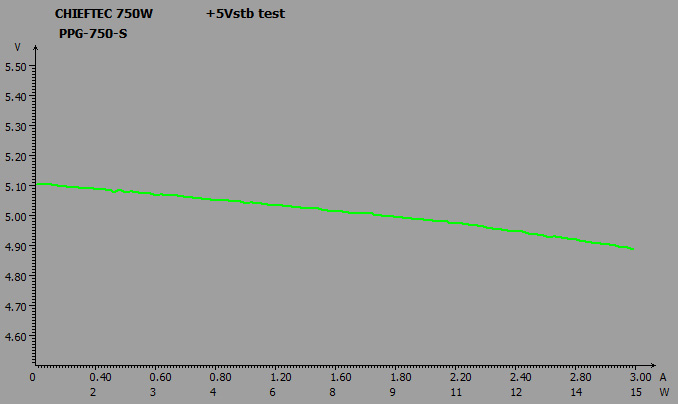

Чергова лінія живлення + 5VSB

Хороший стан і у чергової лінії живлення. Залежно від навантаження, напруга на ній змінюється в допустимих межах: від 5,11 до 4,89 В, або від +2,2% до -2,2%.

PF

Таблиця, що показує зміну PF залежно від завантаження джерела живлення:

Навантаження* – навантаження у відсотковому відношенні до номінальної потужності блока живлення.

Модуль APFC працює належним чином. При споживаній потужності в 200 Вт коефіцієнт PF уже перевищує 0,92, а максимальне значення рівне 0,99 при 600 Вт і вище.

ККД

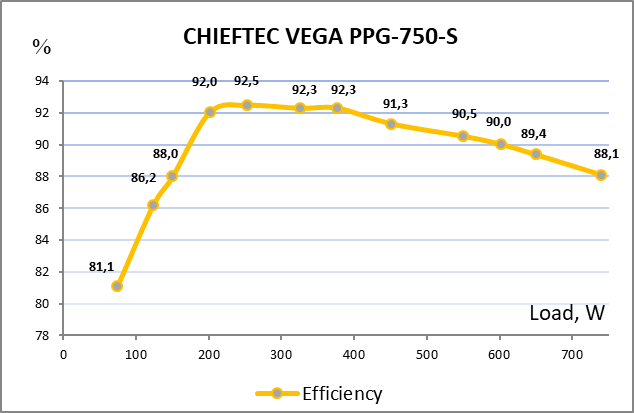

Що ж до ККД, то він досягає максимум 92,5%. З відповідністю 80 PLUS Gold все гаразд — при навантаженні 20%, 50% і 100% від номінальної потужності ККД блока живлення перевищував необхідні 88%, 92% і 88% відповідно.

Система охолодження і температурний режим

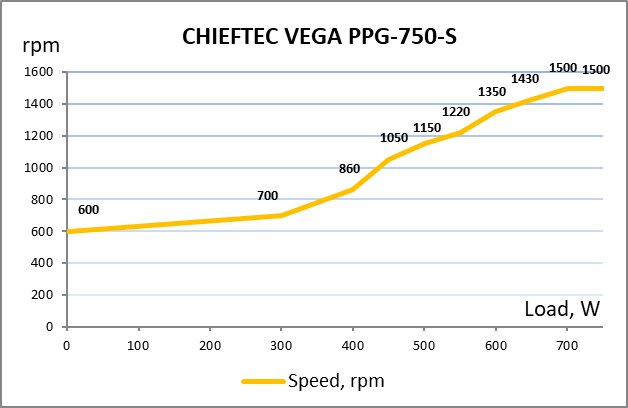

А тепер кілька слів про акустичний комфорт. При навантаженні до 400 Вт вертушка CHIEFTEC VEGA 750W обертається дуже тихо — на швидкості 600-860 об/хв. Далі, при 500 Вт, вентилятор розкручується до все ще тихих 1150 об/хв. А ось при більшому навантаженні шум далі продовжує зростати, хоча все ще залишається на комфортному рівні, нижчому за середній.

Для порівняння, пропелер CHIEFTEC PROTON BDF-750C працює куди гучніше. Так, при навантаженні 400 Вт він уже розганяється до 1500 об/хв, тоді як у тестованого рішення так швидко вентилятор працює лише при 700 Вт і більше.

Що ще важливіше, виробнику вдалося досягнути хорошого співвідношення рівня шуму до нагрівання. Так, після 15-хвилинного 700-ватного навантаження головний трансформатор прогрівся всього лише до 77°C, а температури інших вузлів не перевищували скромних 65°C. Температура в приміщенні під час даного тесту становила 24°C.

Практичні випробування на реальній конфігурації

Для побудови реальної комп'ютерної системи був задіяний потужний 16-потоковий процесор Intel Core i7-11700K без розгону. В якості відеоприскорювача ми використовували ще не так давно топову ASUS TUF Gaming GeForce RTX 3090 Ti OC Edition із TDP понад 450 Вт. А це, на хвилинку, рівень NVIDIA GeForce RTX 4090.

Компонент	Модель
Процесор	Intel Core i7-11700K (Socket LGA1200, 8 ядер / 16 потоків, 3,6 – 5,0 ГГц, 125 Вт TDP), 1,25 В
Кулер	ASUS TUF Gaming LC II 360 ARGB
Материнська плата	ASRock Z590 STEEL LEGEND (Intel LGA 1200, Z590, ATX)
Оперативна пам’ять	2 x DDR4-3600 16 ГБ Kingston FURY Beast RGB (KF436C18BBAK2/32)
Відеокарти	ASUS TUF Gaming GeForce RTX 3090 Ti OC Edition
SSD	Kingston KC600 512 GB (SKC600/512G)
Ватметр	Seasonic PowerAngel
Мультиметр	MASTECH MY64

Вимірювання проводилися у двох режимах: «Простій» та «Максимальне навантаження», яке створювалося за допомогою тесту AIDA FPU та тесту для завантаження відеокарти FurMark Donut (GK) в утиліті MSI Kombuster. Енергоспоживання системи вимірювалося за допомогою ватметра Seasonic PowerAngel, а напруги на трьох основних лініях — мультиметром MASTECH MY64.

У результаті вимірювання напруги живлення на вихідних лініях були отримані такі значення:

Навіть під час живлення такої вимогливої конфігурації з потужним процесором та відеокартою, вихідні напруги CHIEFTEC VEGA 750W не просідали нижче номіналу, а їх відхилення було незначним, як і під час КНХ-тестів. Різниця між значеннями в простої і при навантаженні не перевищує 1%.

Енергоспоживання у простої та у вимкненому стані комп'ютера

На додаток до всього перерахованого вище, блок живлення CHIEFTEC VEGA 750W порадує свого власника низьким енергоспоживанням у вимкненому стані (3 Вт) комп'ютера і в сплячому режимі (5 Вт).
Підсумок

Блок живлення CHIEFTEC VEGA 750W (PPG-750-S) є доступнішим за бестселер CHIEFTEC PROTON BDF-750C аналогічної потужності, що вже саме по собі може зацікавити потенційного покупця. Тим більше, що він пропонує вагому перевагу — ККД рівня 80 PLUS Gold, що виглядає дуже спокусливо у даному ціновому діапазоні. На практиці це дозволило помітно зменшити нагрівання внутрішніх компонентів і, як наслідок, знизити шум вентилятора, який на всьому діапазоні працює помітно тихіше.

В іншому у них багато схожого: тайванські конденсатори у всіх вузлах, DC-DC-перетворення напруг та гідродинамічний підшипник 135-мм пропелера. Щоправда, схемотехніка у CHIEFTEC VEGA все ж більш сучасна.

Натомість економія позначилася на кабелях — тут вони виходять безпосередньо з корпусу блока живлення, тоді як у BDF-750C усі проводи модульні. Водночас новий CHIEFTEC VEGA 750W оснащений 450-ватним конектором PCIe 5.1 (12V-2×6), тоді як старіші моделі його, закономірно, не мають.

Тож в цілому протестований блок живлення в усіх аспектах залишив у нас позитивні враження. Враховуючи високий ККД, відмінний стан вихідних напруг, сучасне і досить якісне наповнення, гідний набір конекторів, тиху роботу та доволі доступний цінник, у нього є всі шанси стати черговим бестселером в асортименті виробника.

Переваги:

• дуже хороший рівень ККД (80 PLUS Gold);
• DC-DC-перетворювачі у вторинному колі;
• використання в усіх вузлах тайванських електролітичних конденсаторів та полімерів;
• хороший стан напруг на основних лініях живлення;
• відсутність просідання напруг при підключенні до потужної конфігурації;
• наявність усіх видів захистів;
• можливість роботи в широкому діапазоні мережевої напруги;
• чотири 6+2-контактні роз’єми PCIe та один PCIe 5.1 (12V-2×6);
• зручні в укладанні кабелі-шлейфи;
• ефективна система охолодження;
• комфортний рівень шуму на всьому діапазоні навантажень.

Особливості:

• використання по парі конекторів ATX12V і PCI-E на одному кабелі живлення;
• конектор PCIe 5.1 здатний передавати максимум 450 Вт потужності.

Автор: Олесь Пахолок

Висловлюємо подяку компанії CHIEFTEC за наданий для тестування блок живлення.
