Огляд блока живлення CHIEFTEC PROTON 850W: хороший родовід

Лінійка блоків живлення CHIEFTEC PROTON добре знайома нашим постійним читачам. Ми вже розповідали як про бюджетні рішення потужністю 500-600 Вт, так і про більш дорогих представників потужністю 750 і 1000 Вт.

CHIEFTEC PROTON 850W

Цього разу до нас потрапила модель CHIEFTEC PROTON 850W (BDF-850C), здатна надати 850 Вт потужності. Цікаво, що на момент написання огляду в деяких інтернет-магазинах вона коштує дорожче кіловатника із тієї ж серії. Ми озброїлися фотоапаратом, викруткою і іншими інструментами, щоб знайти відповідь на закономірне питання «чому?». Ну а що з цього вийшло - дізнаєтеся далі.

Специфікація

Модель

CHIEFTEC PROTON 850W (BDF-850C)

Тип

ATX12V v2.3

Максимальна потужність, Вт

850

Потужність каналом +12В, Вт

846

Потужність ліній +3,3В та +5В, Вт

140

Кількість ліній +12В

1

Максимальний вихідний струм каналу +3,3В, А

22

Максимальний вихідний струм каналу +5В, А

22

Максимальний вихідний струм каналу +12В, А

70,5

Максимальний вихідний струм каналу -12В, А

0,5

Максимальний вихідний струм каналу +5Vsb (чергова лінія живлення), А

3

Вхідна напруга, В

100 − 240

Частота, Гц

50 − 60

Вхідний струм, А

15

ККД, %

>85

Сертифікований 80 PLUS

Bronze

Метод компенсації коефіцієнта потужності

Активний

Коефіцієнт потужності (PF), %

>90

PCIe-роз'єми

6 (6+2-контактні)

Модульний

Так

Розміри вентилятора, мм

135 х 135 х 25

Захисти

OPP, UVP, OVP, OTP, OCP, SCP, SIP

Розміри, мм

160 х 150 х 87

Маса, кг

2,3

Гарантія, місяців

24

Сайт виробника

CHIEFTEC

Сторінка продукту

Упаковка і комплект постачання

Коробка дуже стильна, питань немає, і зі своїм прямим обов'язком вона справляється на ура. Однак інформативності їй явно бракує.

CHIEFTEC PROTON 850W

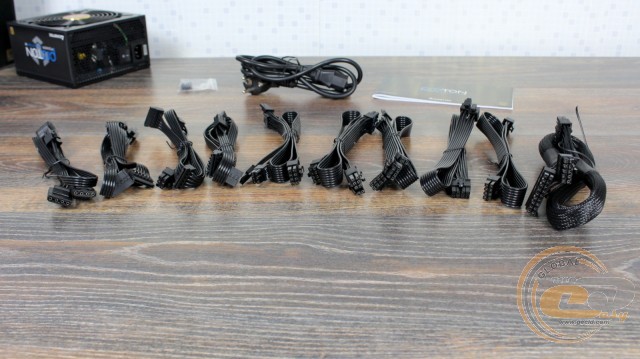

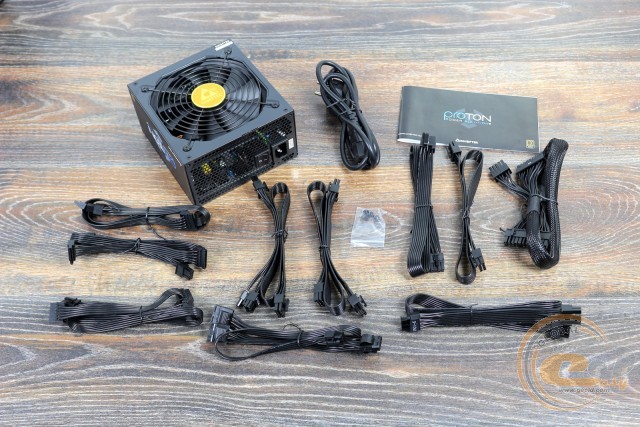

Комплектація дозволить якомога швидше приступити до експлуатації пристрою. Міститься: мережевий шнур живлення, кріпильні гвинти, відстібаються кабелі та інструкція для користувача.

Зовнішній вигляд

CHIEFTEC PROTON 850W

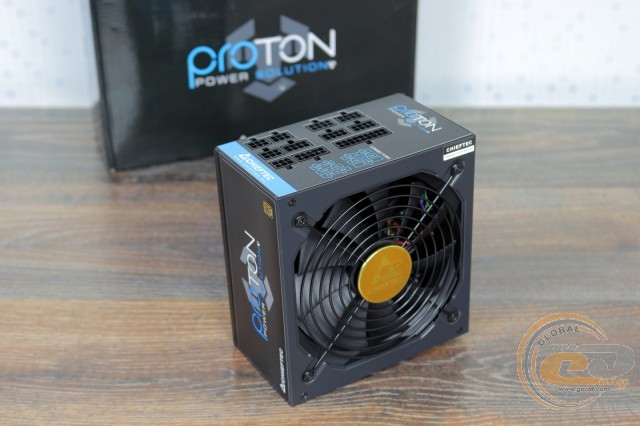

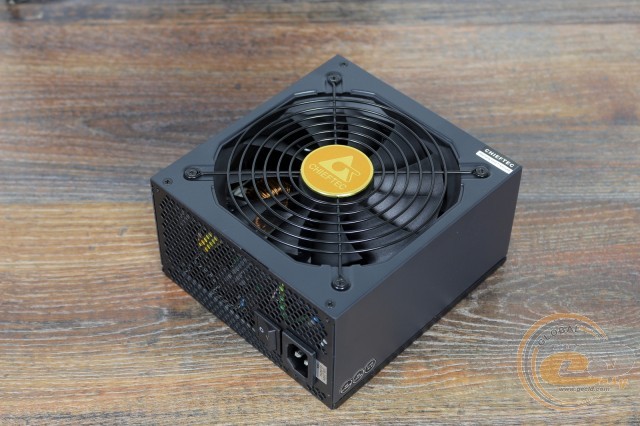

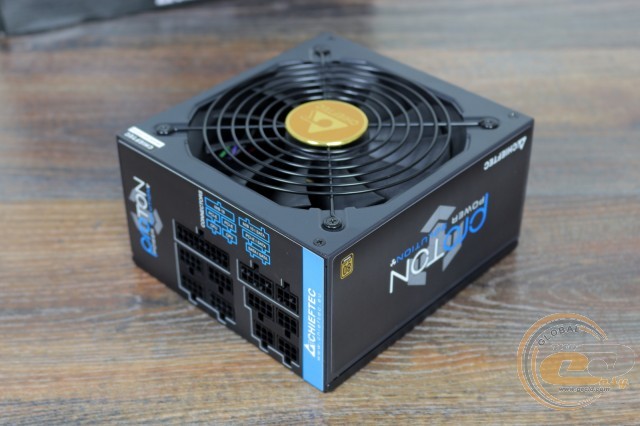

Зовні все цілком знайомо - строгий чорний вигляд із золотим логотипом-медалькою і звичні для потужних модульних блоків живлення 160 мм довжини.

CHIEFTEC PROTON 850W

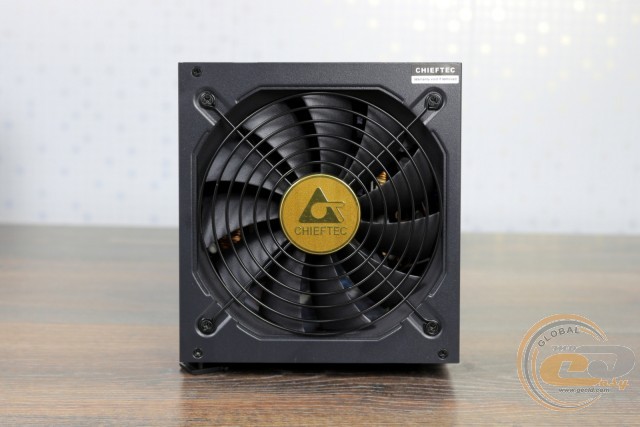

Симетричний дизайн, решітка типу «гриль» - «Протон» нітрохи не змінився.

CHIEFTEC PROTON 850W

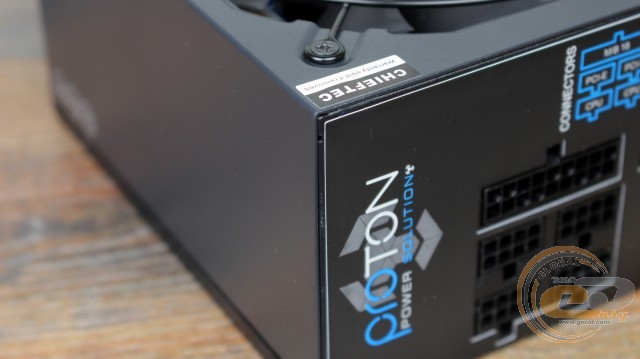

Один з гвинтів біля пропелера прикритий гарантійною наклейкою, яка не втратить своєї актуальності протягом двох років із дня покупки.

CHIEFTEC PROTON 850W

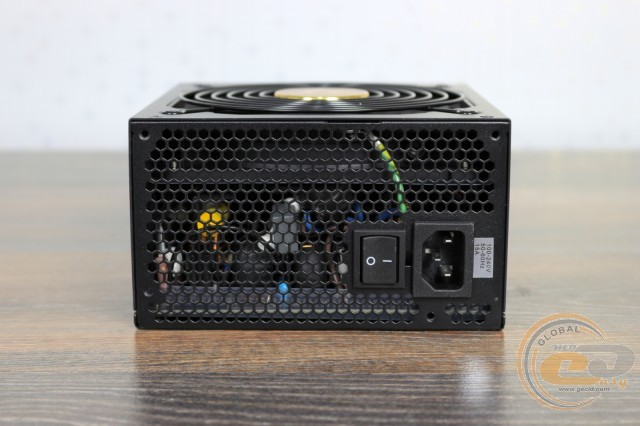

Ті ж знайомі «стільникові» форми є і в тилу, ну, а вимикач радує великими розмірами.

CHIEFTEC PROTON 850W

Найбільш оригінальним елементом будь-якого БЖ виступає наклейка з електротехнічними характеристиками. Радіємо єдиної лінії +12В (іншого і не очікували), яка видає 846 Вт потужності (99,5% від максимальної), а також великим сумарним номіналом каналів +3,3В і +5В - цілих 140 Вт. Стільки ж і у 1000-ватника! Правда, там ток кожної лінії трохи вищий - 23 замість 22 А.

CHIEFTEC PROTON 850W

Блок живлення CHIEFTEC BDF-850C відрізняється повністю модульним підключенням кабелів. Майже всі вони представлені у вигляді зручних в укладанні шлейфів. Винятком є тільки 20+4-контактний ATX, складові якого сховалися в нейлонову оплітку.

CHIEFTEC PROTON 850W

Для живлення процесора є пара ATX12V: цілісний 8-контактний і ще один розбірний 4+4-контактний. Це дозволить використовувати джерело для живлення материнських плат із роз'ємами Socket TR4, Socket LGA2066 або для двопроцесорних систем. Шести роз'ємів PCIe в 6+2-контактному виконанні вистачить для живлення трійки майже будь-яких сучасних відеокарт. Не залишать в біді також дев'ять SATA, три PATA і один FDD.

Повна конфігурація системи кабелів виглядає таким чином:

Типи роз’ємів

Кількість

Довжина проводів до роз’єму (роз’ємів), см

20+4-контактний ATX

1

50

8-контактний ATX12V

1

55

4+4-контактний ATX12V

1

55

два 6+2-контактні PCIe

3

50-65

три SATA

3

50-62-78

три PATA + один FDD

1

45-60-75-90

CHIEFTEC PROTON 850W

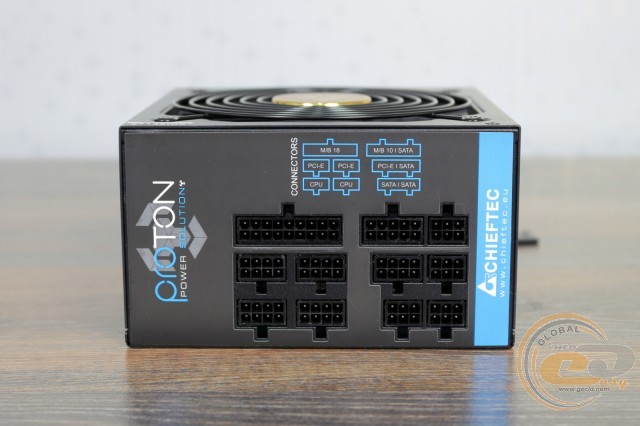

У цілому конфігурація кабелів повністю аналогічна кіловатникам. Тож не дивно, що відрізнити дані дві моделі зовні не вийде, адже розміщення і кількість вихідних роз'ємів також ідентичне. З підключенням проблем не буде - невелика інструкція біля конекторів у цьому допоможе.

Внутрішня будова

CHIEFTEC PROTON 850W

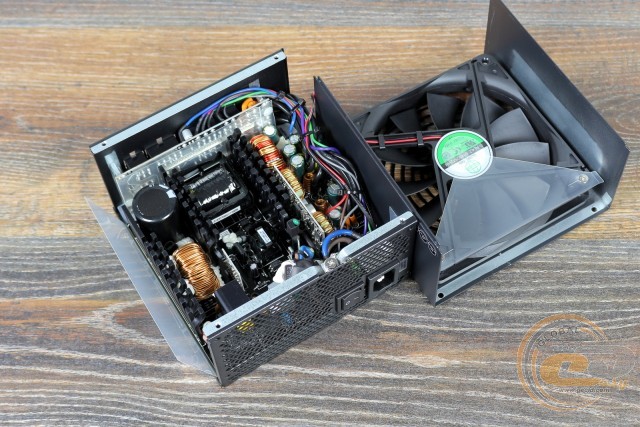

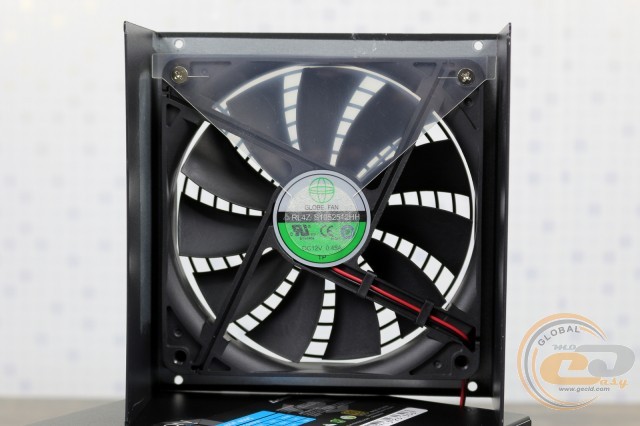

У моделях потужністю 750 і 1000 Вт застосовується 135-мм 11-лопатева вертушка GLOBE FAN RL4Z S1352512HH. Аналогічна встановлена і тут. Через знімний двоконтактний конектор пропелер споживає все ті ж 5,4 Вт (12 В при 0,45 А). До речі, хоча назва натякає на застосування гідродинамічного підшипника, але перед нами звичайна втулка. Максимальна частота обертання вертушки дорівнює 1800 ± 10% об/хв, а вхідна напруга може змінюватися в діапазоні від 6 до 13,8 В.

CHIEFTEC PROTON 850W

Пасивна частина СО складається з чотирьох забарвлених у чорний колір радіаторів. У трьох з них площа тепловіддачі збільшена завдяки гребінцям по всій довжині, а ще один представлений просто зігнутою металевою пластиною - для діодного моста в самий раз.

CHIEFTEC PROTON 850W CHIEFTEC PROTON 850W

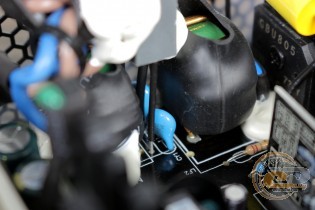

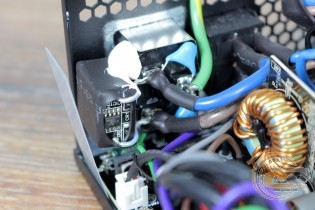

У вхідного роз'єму живлення нас зустрічає електромагнітний фільтр у повному складі. Маємо два набори з пари Y-конденсаторів і однієї Х-ємності. Їм асистують дві котушки і варістор. А по-справжньому топовим підходом є наявність чіпа CM02X, що відповідає за розрядку конденсаторів. Такий ось спосіб зменшити енергоспоживання в режимі очікування.

CHIEFTEC PROTON 850W

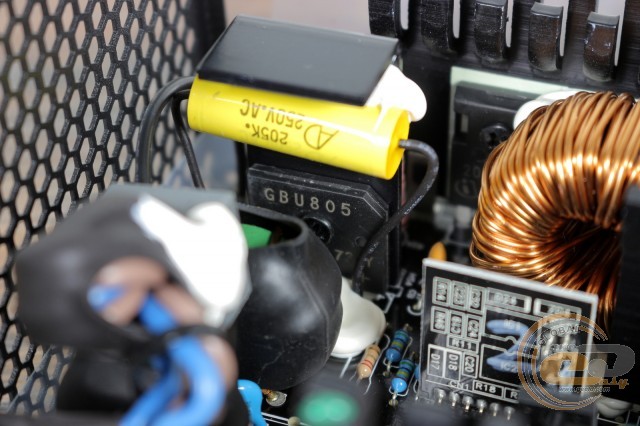

Діодна збірка GBU805 розрахована на струм до 8 А. З обох сторін маємо по одному такому елементу, тому загальний вхідний струм може досягати 16 А. Не дивно, що заявлено дуже близьке значення - 15 А.

CHIEFTEC PROTON 850W

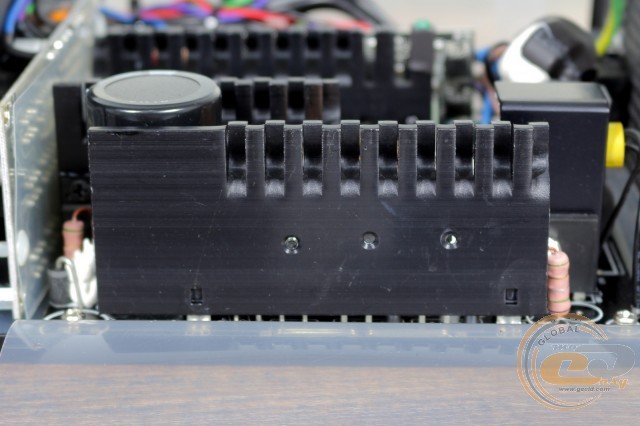

Вузол активного коректора коефіцієнта потужності (APFC) отримав окремий радіатор – точнісінько як у кіловатника.

CHIEFTEC PROTON 850W

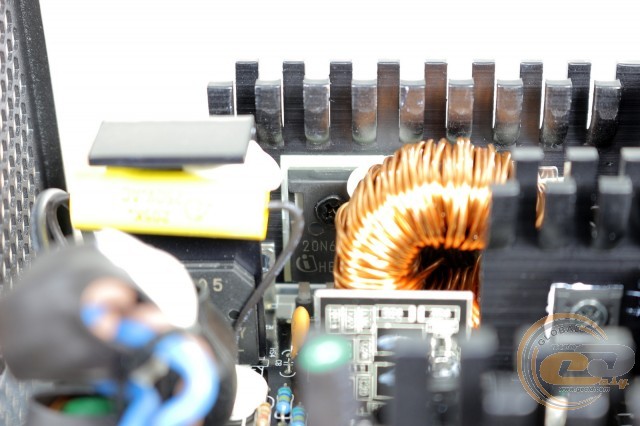

Виробником силових елементів є відома німецька компанія Infineon - ще один привід для радості.

CHIEFTEC PROTON 850W

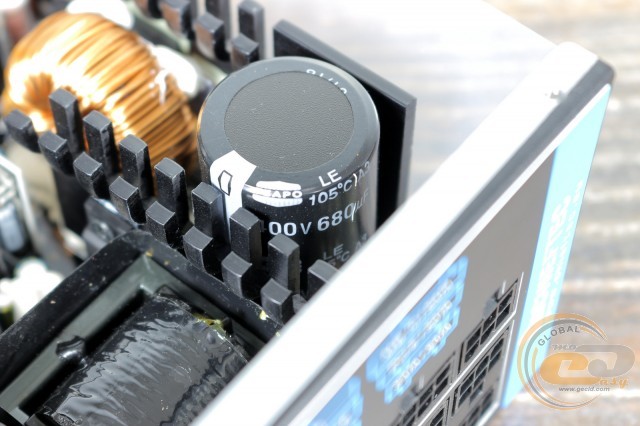

Як і чимала ємність вхідного конденсатора (680 мкФ), який до того ж належить до високотемпературної серії (105°С). Виробник - тайванська компанія Teapo, продукцію якої оцінюють як середню за якістю. До речі, усередині моделі потужністю 1000 Вт використовується аналогічне рішення.
