Огляд блока живлення CHIEFTEC Polaris 850W: і тихо, і холодно

21-09-2021

Якщо на сайті виробника пошукати сторінку лінійки БЖ CHIEFTEC Polaris, то таких виявляться дві. Перша відведена для пристроїв потужністю 550, 650 і 750 Вт. До речі, останнє з них (CHIEFTEC Polaris 750W) побувало в наших руках більше року тому. А ось друга містить інформацію про більш потужних моделях - 850 і 1050-ватних. Різниця між першою і другою групою чимала.

CHIEFTEC Polaris 850W

У чому саме вона полягає, якщо не брати до уваги самої потужності? Розібратися в цьому нам допоможе блок живлення CHIEFTEC Polaris 850W (PPS-850FC), який ми протестуємо уздовж і поперек і обов'язково порівняємо з молодшим рішенням. А поки специфікація і огляд.

Специфікація

Модель

CHIEFTEC Polaris 850W
(PPS-850FC)

Тип

ATX12V 2.3

Максимальна потужність, Вт

850

Потужність по каналу +12В, Вт

850

Потужність ліній +3,3В та +5В, Вт

120

Кількість ліній +12В

1

Максимальний вихідний струм каналу +3,3В, А

22

Максимальний вихідний струм каналу +5В, А

22

Максимальний вихідний струм каналу +12В, А

70,8

Максимальний вихідний струм каналу -12В, А

0,3

Максимальний вихідний струм каналу +5Vsb (чергова лінія живлення), А

3,0

Вхідна напруга, В

100 − 240

Вхідний струм, А

8 – 12

ККД, %

≤92

Сертифікований 80PLUS

Gold

Метод компенсації коефіцієнта потужності

Активний

Коефіцієнт потужності (PF), %

≤99

PCIe-роз'ємів

4 (6+2-контактні)

Модульний

Так

Розміри вентилятора, мм

140 х 140 х 25

Тип підшипника вентилятора

Гідродинамічний (FDB)

Захисти

OPP, OVP, UVP, OCP, OTP, SCP, SIP

Розміри (Д х Ш х В), мм

160 х 150 х 86

Вага, кг

2,6

Гарантія, років

2

Сайт виробника

CHIEFTEC

Сторінка продукту

Упаковка та комплект постачання

CHIEFTEC Polaris 850W CHIEFTEC Polaris 850W

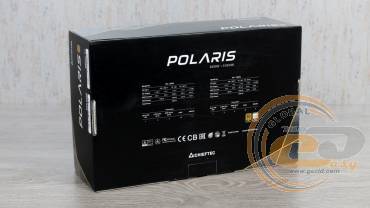

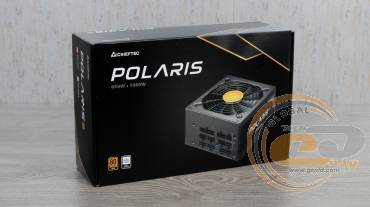

Подібно до інших фірмовим джерел, коробка моделей потужність 850 і 1050 Вт уніфікована. Є приємна поліграфія та електротехнічна інформація, а також зазначено відповідність сертифікату 80 PLUS Gold і повністю модульної системи кабелів. Правда, усе традиційно англійською.

CHIEFTEC Polaris 850W

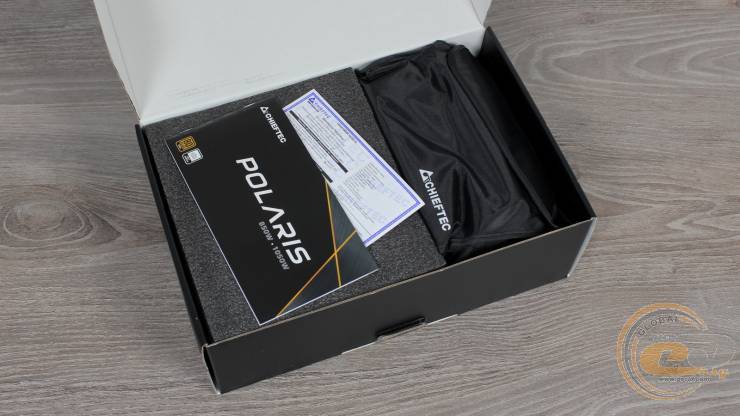

Усередині блок живлення з усіх боків надійно захищений за допомогою пом'якшувальної вставки.

CHIEFTEC Polaris 850W

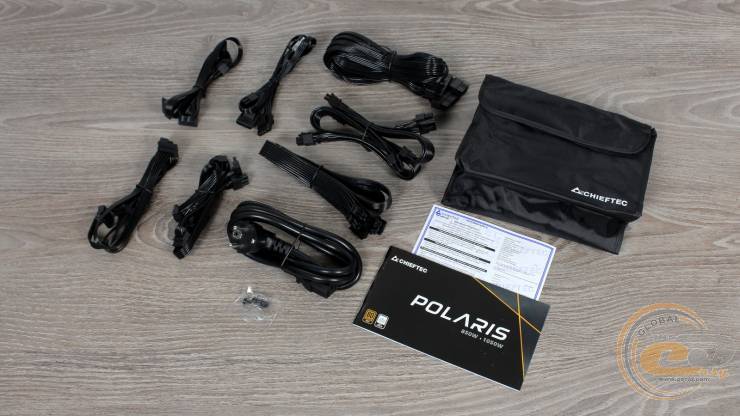

У коробці ми виявили:

  • мережевий шнур живлення;
  • кабелі, що підключаються;
  • чохол для їх зберігання;
  • кріпильні гвинти;
  • паперову документацію.

До речі, подякуємо виробникові за чохол для кабелів - молодше рішення таким не комплектувалося.

Зовнішній вигляд

CHIEFTEC Polaris 850W

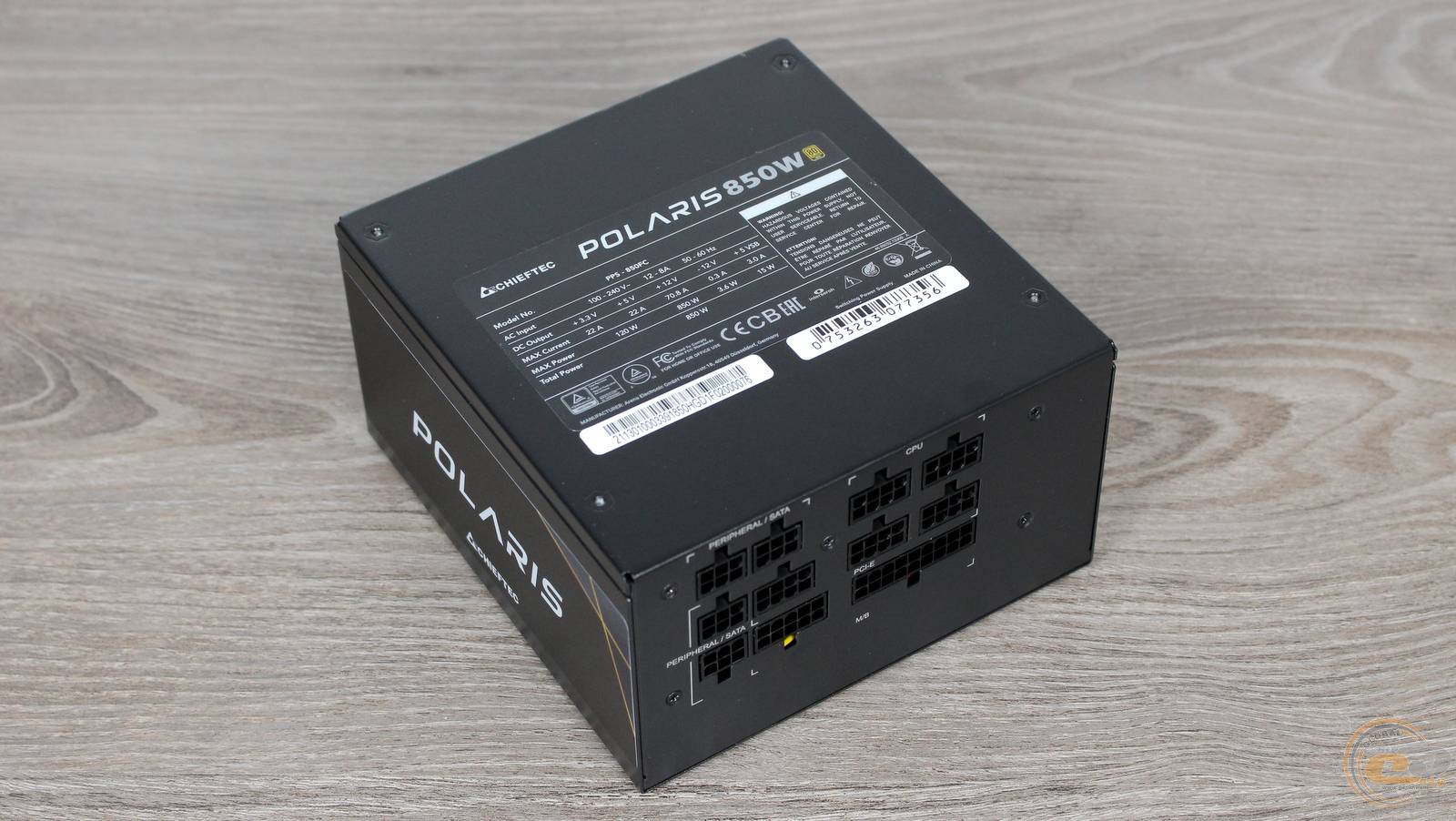

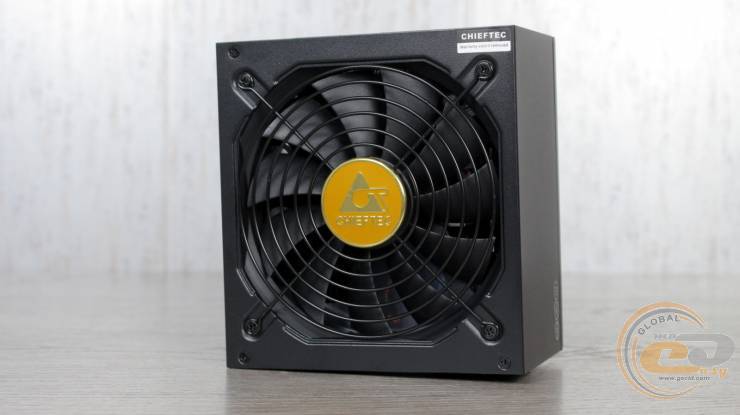

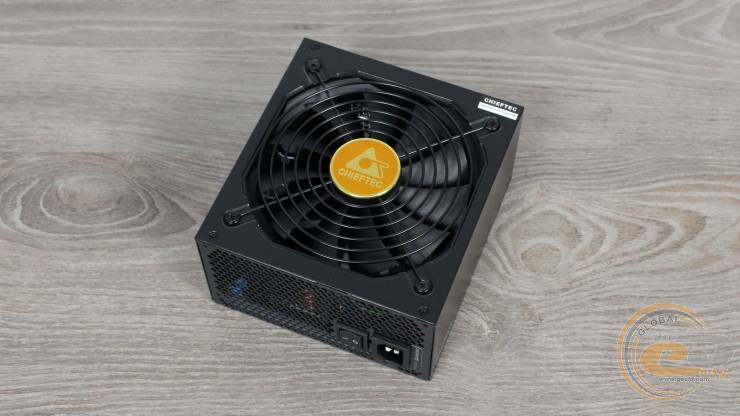

Чорний корпус з темними наклейками, золотистий логотип і решітка типу гриль над вентиялтором - у всьому цьому впізнається представник лінійки CHIEFTEC Polaris.

CHIEFTEC Polaris 850W

Однак більш потужну варіацію відрізняють великі розміри вентилятора (135 замість 120 мм) і корпуса (160х150х86 мм проти 140х150х86 мм). У результаті отримуємо восьмикутний виріз вентилятора замість круглого, що ми вже спостерігали в лінійці CHIEFTEC PROTON. На місці гарантійна наклейка терміном дії всього два роки - такий собі стандарт для пристроїв даного виробника.

CHIEFTEC Polaris 850W

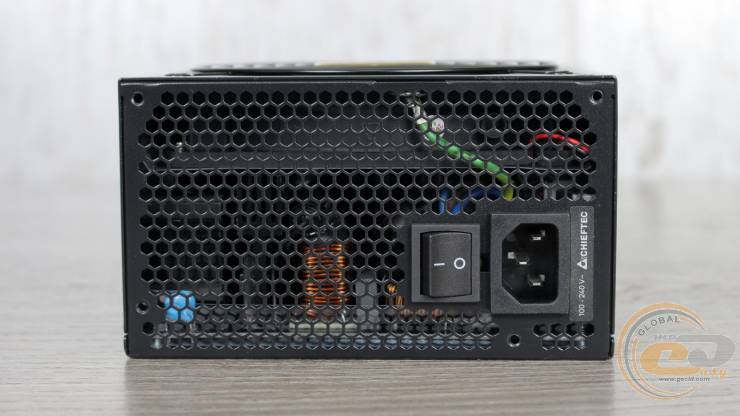

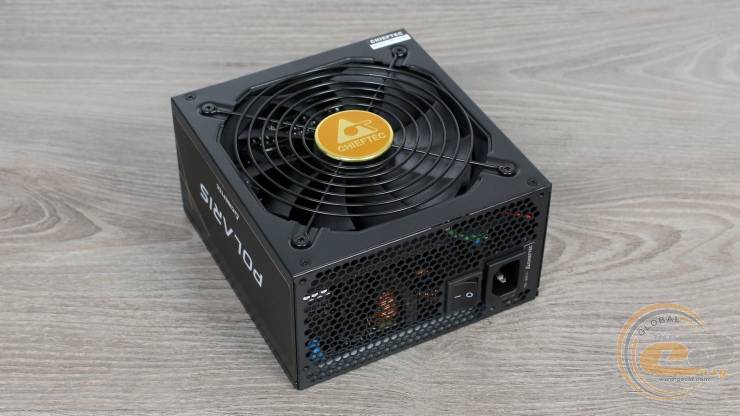

Тил корпуса звичний. На місці вимикач, роз'єм живлення, отвори в вигляді сот і невелика наклейка.

CHIEFTEC Polaris 850W

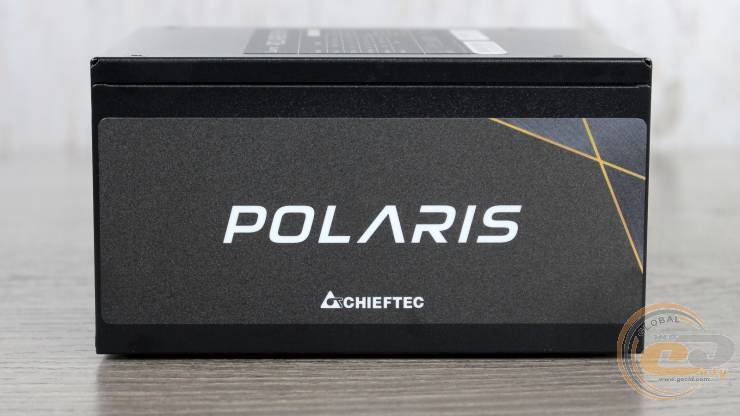

Одна з боковин прикрашена наклейкою побільше із зазначенням лінійки.

CHIEFTEC Polaris 850W

А ось протилежний бік - майже порожній, за винятком відміток про проходження пристроєм контролю якості.

CHIEFTEC Polaris 850W

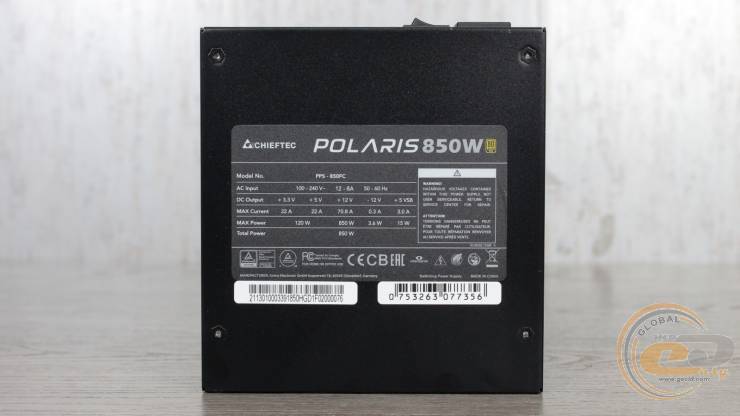

Найбільша панель повідомляє про використання єдиної лінії +12В, яка здатна видати всі заявлені потужність 850 Вт. А 120 Вт має вистачити для більш дрібних каналів +3,3В і +5В (як і у 750-ватника: по 22 А на кожен).

CHIEFTEC Polaris 850W

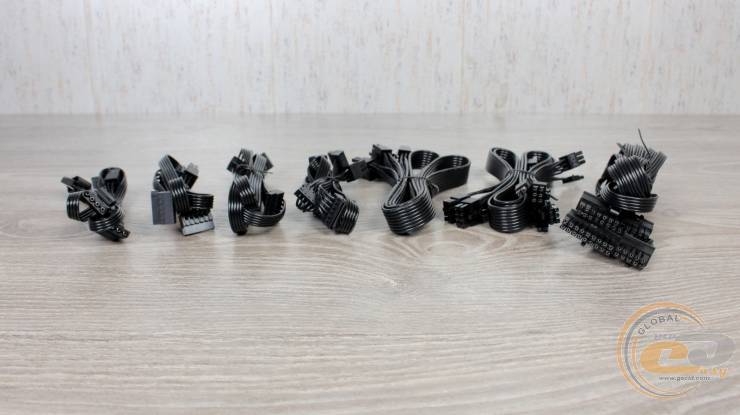

Усі кабелі у CHIEFTEC Polaris 850W є знімними і виконані у вигляді зручних в укладанні шлейфів.

CHIEFTEC Polaris 850W

Самі навантажені лінії живлення процесора і відеокарти (ATX12V і PCIe) обзавелися більш товстими кабелями калібру 16 AWG (1,291 мм у діаметрі з площею перетину 1,31 мм2). Решта ж мають звичний калібр 18 AWG (1,024 мм у діаметрі з площею перетину 0,823 мм2).

Повна конфігурація системи кабелів виглядає так:

Типи роз'ємів

Кількість

Довжина проводів до роз'єму (роз'ємів), см

Калібр

20+4-контактний ATX

1

65

18 AWG

4+4-контактний ATX12V

2

65

16 AWG

два 6+2-контактні PCIe

2

60-70

16 AWG

чотири SATA

3

55-66-78-93

18 AWG

чотири PATA

1

55-66-78-90

18 AWG

Основні конектори живлення представлені 20+4-контактним ATX і парою 4+4-контактних ATX12V. Є також чотири роз'єми PCIe в 6+2-контактному виконанні для підключення пари відеокарт. А для периферії в цілому маємо дванадцять SATA і чотири PATA на чотирьох окремих дротах. Довжини дротів вистачить з хорошим запасом.

CHIEFTEC Polaris 850W

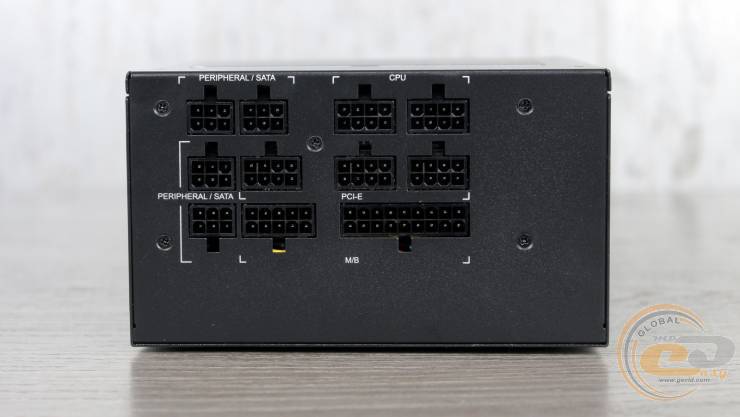

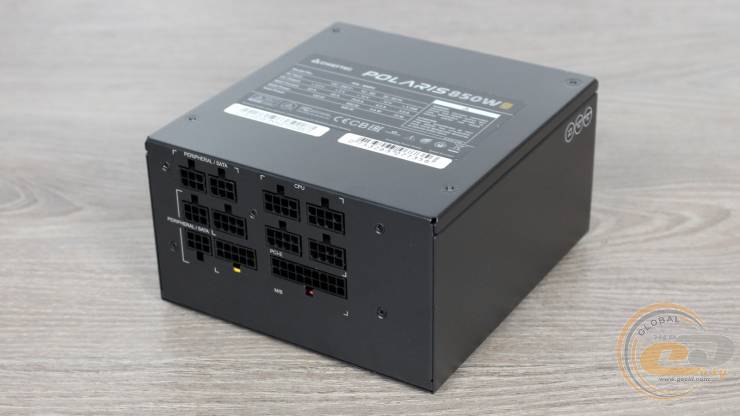

Для коректного підключення всі роз'єми на корпусі підписані. До того ж вони мають різну форму контактів, тому проблем бути не повинно.

Внутрішня будова

CHIEFTEC Polaris 850W

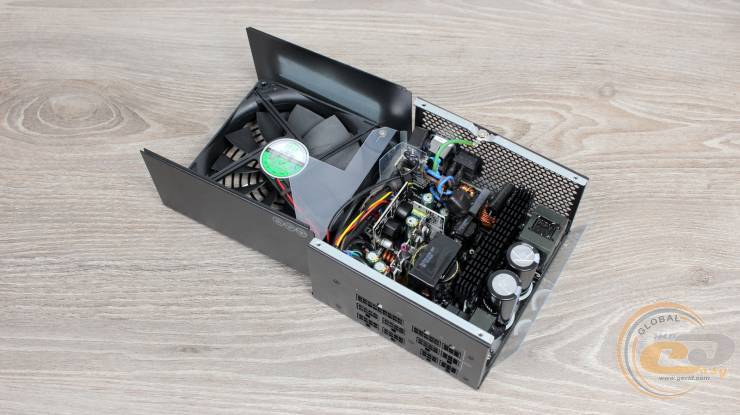

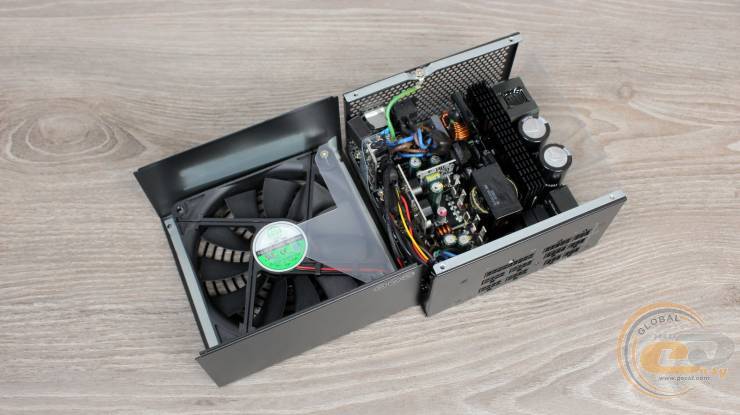

Оскільки покупцеві гарантійна наклейка ще стане в нагоді, то ми з задоволенням покажемо, що знаходиться всередині пристрою.

CHIEFTEC Polaris 850W

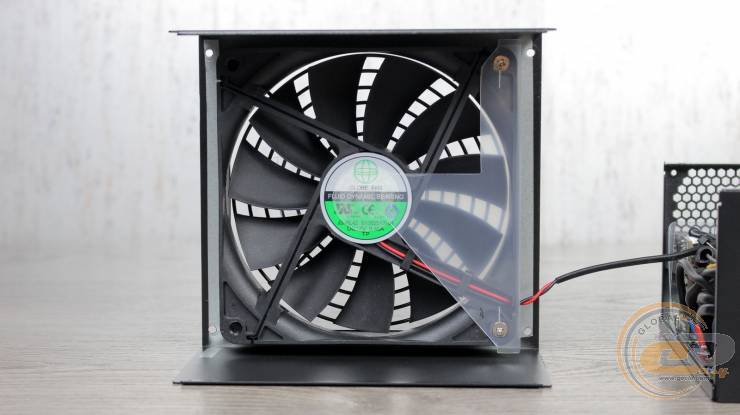

В основі 135-мм вентилятора GLOBE FAN RL4Z S1352512HH застосовується надійний гідродинамічний підшипник. Це помітно відрізняє 850-ватник від молодшого рішення, де застосовується 120-мм пропелер на втулці.

Енергоспоживання даного елемента становить 5,4 Вт (12 В при 0,45 А).

CHIEFTEC Polaris 850W

А ось для пасивного відведення тепла від компонентів CHIEFTEC Polaris 850W використовується один великий радіатор у первинному ланцюзі і пара блискучих рішень у вторинному. Про охолоджувані ними елементах розповімо нижче.

CHIEFTEC Polaris 850W CHIEFTEC Polaris 850W

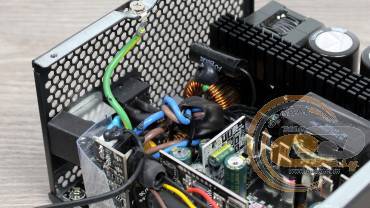

Вхідний електромагнітний фільтр порадував наявністю пари X- і чотирьох Y-конденсаторів, двох дроселів, варістора і запобіжником. Повний "фарш", що тут ще сказати.

CHIEFTEC Polaris 850W

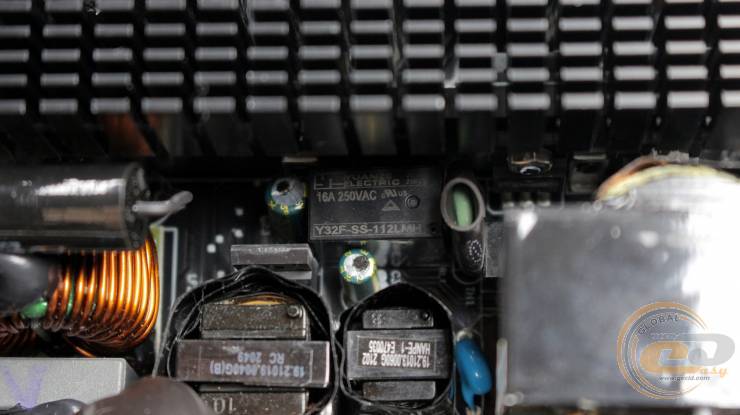

Неподалік розпаяно електромагнітне реле з термістором.

CHIEFTEC Polaris 850W

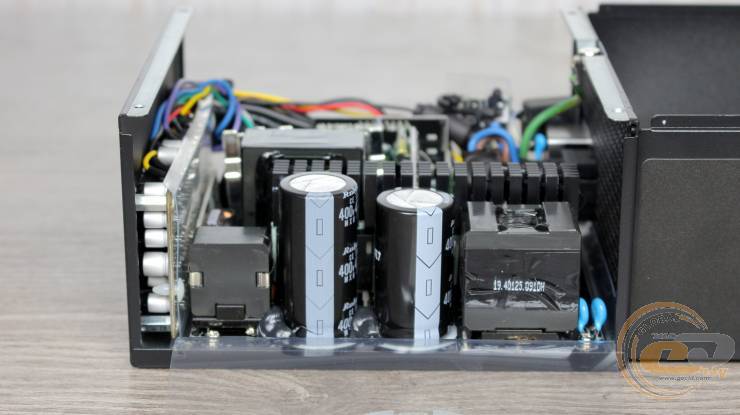

Один-єдиний радіатор несе на собі цілу низку силових елементів. Це і діодна збірка, і складові вузла APFC, і ключі первинного ланцюга. Поруч знайшлося місце для немаленького дроселя, що відповідає за все той же активний модуль корекції коефіцієнта потужності.
