Огляд блока живлення CHIEFTEC PHOTON GOLD 750W: яскраві вати

Бачачи слово «GOLD» в назві БЖ, логічно припустити наявність відповідного сертифіката. На жаль, у разі з джерелом CHIEFTEC PHOTON GOLD 750W (GDP-750C-RGB) і його 650-ватним побратимом (не плутати з лінійкою CHIEFTEC PROTON) ярлик 80 PLUS Gold відсутній. Але не через ККД - з цим якраз усе цілком добре.

CHIEFTEC PHOTON GOLD 750W (GDP-750C-RGB)

У чому ж виявилася заковичка, як виправдовує себе абревіатура «RGB» і багато іншого - ми вже готові всі розповісти і показати.

Специфікація

Модель

CHIEFTEC PHOTON GOLD 750W (GDP-750C-RGB)

Тип

ATX12V v2.3

Максимальна потужність, Вт

750

Потужність каналом +12В, Вт

744

Потужність ліній +3,3В и +5В, Вт

120

Кількість ліній +12В

1

Максимальний вихідний струм каналу +3,3В, А

22

Максимальний вихідний струм каналу +5В, А

22

Максимальний вихідний струм каналу +12В, А

62

Максимальний вихідний струм каналу -12В, А

0,3

Максимальний вихідний струм каналу +5Vsb (чергова лінія живлення), А

2,5

Вхідна напруга, В

200 − 240

Частота, Гц

47 − 63

Вхідний струм, А

5

ККД, %

>90

Сертифікований 80 PLUS

Немає

Метод компенсації коефіцієнта потужності

Активний

Коефіцієнт потужності (PF), %

>90

PCIe-роз'єми

4 (6+2-контактний)

Модульний

Частково

Розміри вентилятора, мм

140 х 140 х 25

Захисти

OPP, UVP, OVP, SCP, SIP

Розміри, мм

160 х 150 х 87

Маса, кг

2,3

Гарантія, років

24

Сайт виробника

CHIEFTEC

Сторінка продукту

Упаковка і комплект постачання

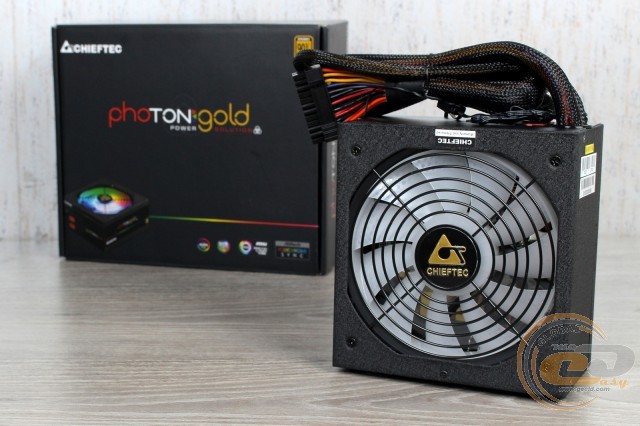

Універсальна коробка створювалася одночасно для 650- і 750-ватних модифікацій. Вона відразу ж розкриває всі карти: місце походження конденсаторів, електротехнічні характеристики та т.д.

CHIEFTEC PHOTON GOLD 750W (GDP-750C-RGB)

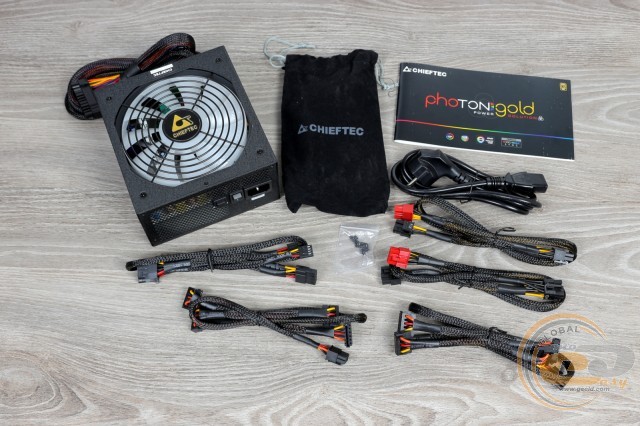

Комплектація також цілком звична для пристрою з частково модульною конструкцією:

  • мережевий шнур живлення;
  • гвинти для кріплення БЖ усередині корпуса;
  • кабелі, що відстібаються;
  • мішечок для їх зберігання;
  • інструкція для користувача.

Зовнішній вигляд

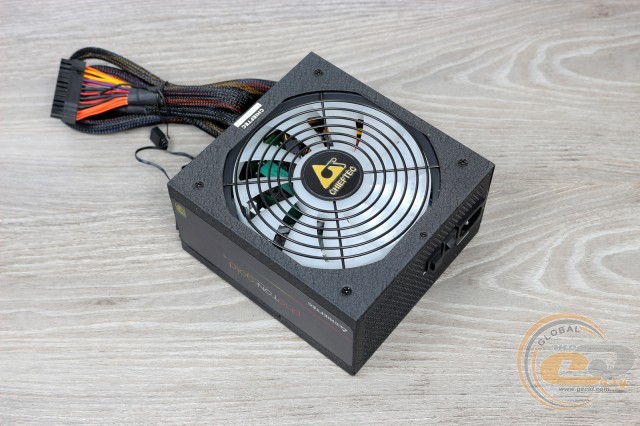

CHIEFTEC PHOTON GOLD 750W (GDP-750C-RGB)

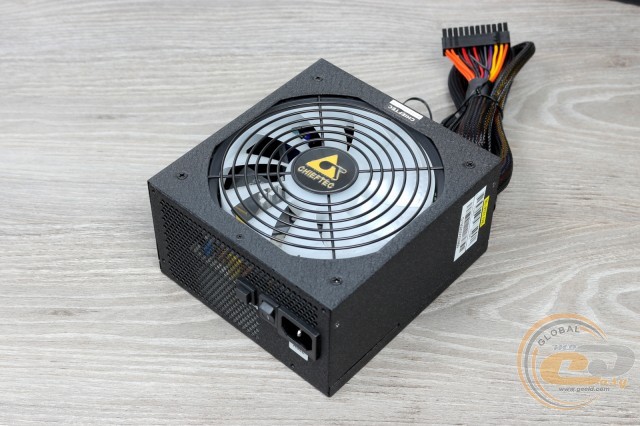

Матова фактура, форма корпуса і решітка «гриль» точнісінько копіює лінійку CHIEFTEC POWER SMART. А ось біла крильчатка на чорному тлі виглядає дуже свіжо. Довжина CHIEFTEC GDP-750C-RGB дорівнює 160 мм, тоді як начинка 650-ватника помістилася в стандартний 140-мм корпус.

CHIEFTEC PHOTON GOLD 750W (GDP-750C-RGB)

Примітний золотистий логотип дозволяє безпомилково визначити виробника пристрою. До корпуса панель з пропелером кріпиться двома гвинтами, один з яких передбачливо накритий гарантійної наклейкою.

CHIEFTEC PHOTON GOLD 750W (GDP-750C-RGB)

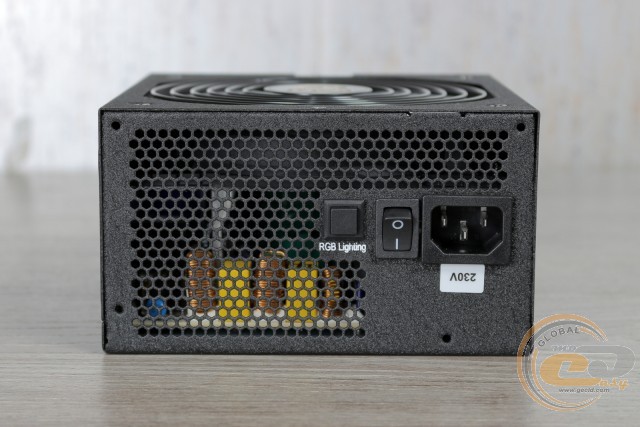

Отвори у вигляді сот, вхідний роз'єм і вимикач доповнені ще однією кнопкою. І якщо в інших джерелах вона зазвичай активує гібридний режим роботи СО, то в даному разі відповідає за ввімкнення і вимкнення підсвічування (в обох разах доведеться довго його утримувати).

Блок живлення має 14-ма динамічними режимами світіння. Ілюмінацію можна синхронізувати з іншими компонентами завдяки підтримці технологій ASRock Polychrome, ASUS Aura Sync, GIGABYTE RGB Fusion і MSI Mystic Light.

CHIEFTEC PHOTON GOLD 750W (GDP-750C-RGB)

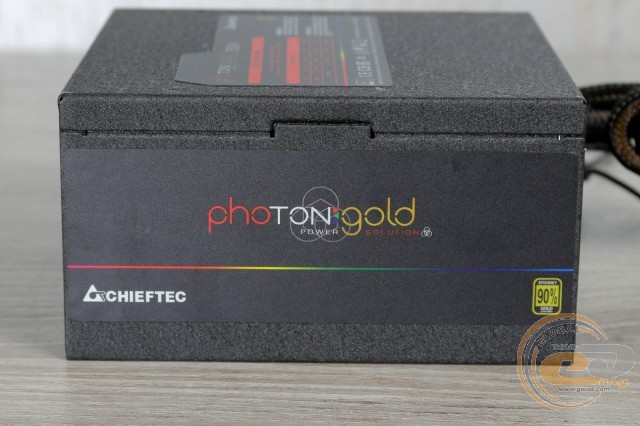

Бічна наклейка прикрасить джерело при його розміщенні вентилятором вниз.

CHIEFTEC PHOTON GOLD 750W (GDP-750C-RGB)

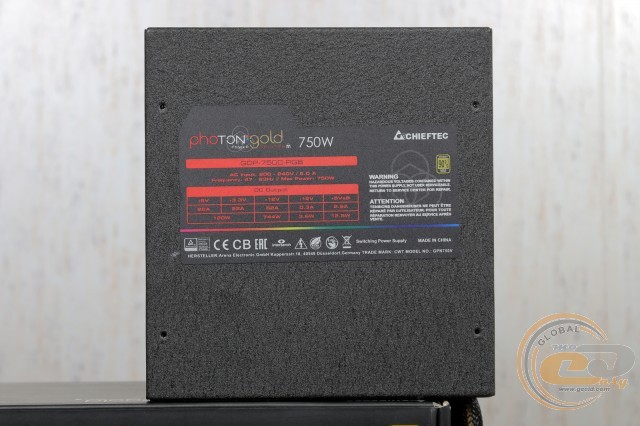

Але нас найбільше цікавить інформація на сусідній грані. Новинка радує своїми показниками: маємо єдину лінію +12В, яка видає 744 Вт потужності (99% від максимальної). Ну а загальна потужність каналів +3,3В і +5В дорівнює 120 Вт, чого також буде цілком достатньо.

CHIEFTEC PHOTON GOLD 750W (GDP-750C-RGB)

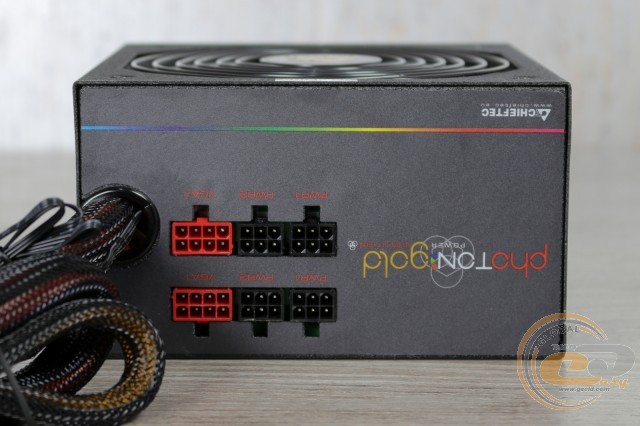

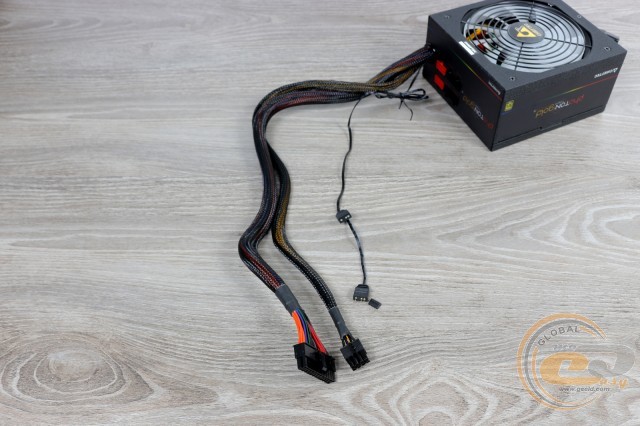

Безпосередньо з корпуса блока живлення CHIEFTEC GDP-750C-RGB виведені тільки 20+4-контактний ATX, 4+4-контактний ATX12V і дріт для синхронізації LED-підсвічування. Усі інші кабелі можна під'єднати в міру необхідності. Так, чотири роз'єми PCIe в 6+2-контактному виконанні дозволять живити пару будь-яких відеокарт. Для восьми SATA-накопичувачів і іншої периферії також є все необхідне.

CHIEFTEC PHOTON GOLD 750W (GDP-750C-RGB)

Внаслідок економії маємо звичайні круглі дроти, зате в нейлоновому обплетенні. Довжина основних кабелів невелика, а ось периферійні набрані з запасом. Хоча відстань між конекторами SATA і PATA становить звичні за сучасними мірками 12-15 см.

Повна конфігурація системи кабелів виглядає так:

Типи роз'ємів

Кількість

Довжина проводів до роз'єму (роз'ємів), см

Кабелі, які виведені безпосередньо з блока живлення

20+4-контактний ATX

1

55

4+4-контактний ATX12V

1

55

RGB LED

1

55-65

Модульні роз'єми

два 6+2-контактні PCIe

2

55-70

чотири SATA

2

58-73-88-103

три PATA + один FDD

1

55-67-83-97

Внутрішня будова

CHIEFTEC PHOTON GOLD 750W (GDP-750C-RGB)

Пропелер знову нагадує нам про лінійку CHIEFTEC POWER SMART - маємо 140-мм рішення від тієї ж HONG HUA. Судячи з позначення HONG HUA HA1425H12B-Z, тут застосовується вальниця кочення, а не втулка. 11-лопатевий пропелер споживає 6Вт (12В при 0,5А) і, крім конектора для підсвічування, обладнаний 2-контактним роз'ємом живлення.

CHIEFTEC PHOTON GOLD 750W (GDP-750C-RGB)

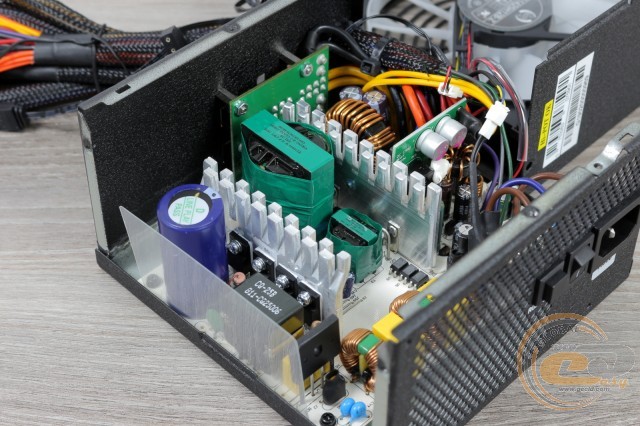

Для пасивного відведення використовується пара алюмінієвих радіаторів у своєму природному забарвленні - по одному в первинному та вторинному ланцюзі.

CHIEFTEC PHOTON GOLD 750W (GDP-750C-RGB)

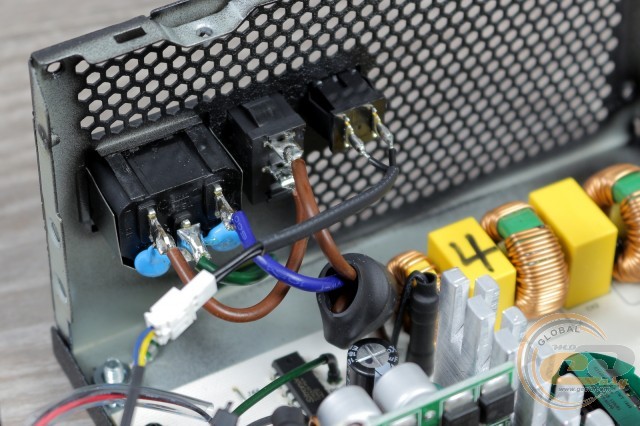

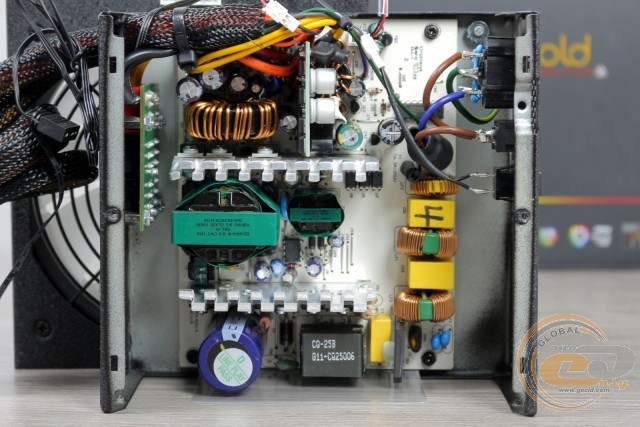

Що ж, час досліджувати деталі. Вхідний EMI-фільтр має пару X- і чотири Y-конденсатори, а також три котушки. Для повного щастя не вистачає хіба що варістора, який не дозволив би стрибків напруги вивести з ладу елементи БЖ.

CHIEFTEC PHOTON GOLD 750W (GDP-750C-RGB)

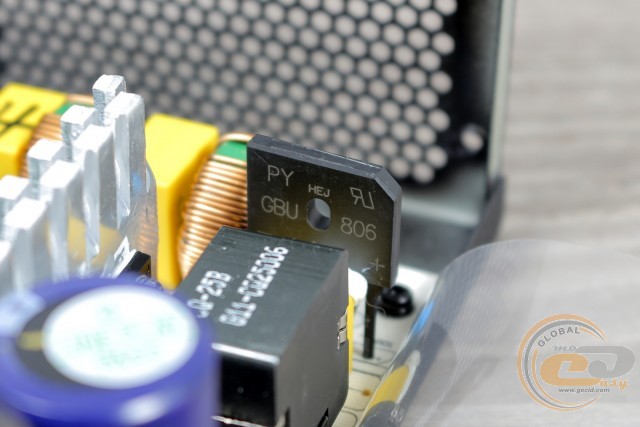

Діодна збірка GBU806 розрахована на струм до 8 А - для 5-амперного джерела повинно вистачити з запасом.

CHIEFTEC PHOTON GOLD 750W (GDP-750C-RGB)

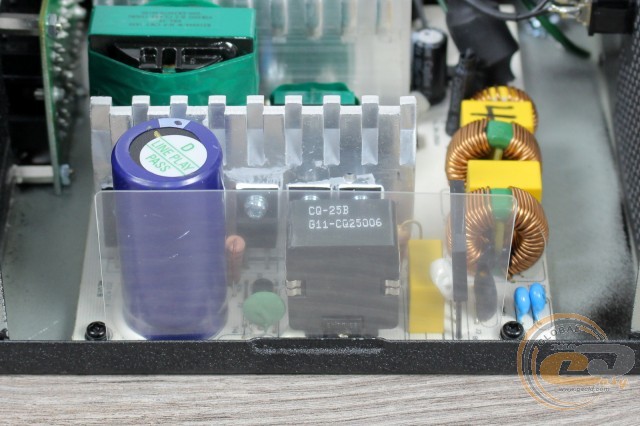

Вузол активного коректора коефіцієнта потужності (APFC) не привніс сюрпризів - усі елементи на своїх місцях.

CHIEFTEC PHOTON GOLD 750W (GDP-750C-RGB)

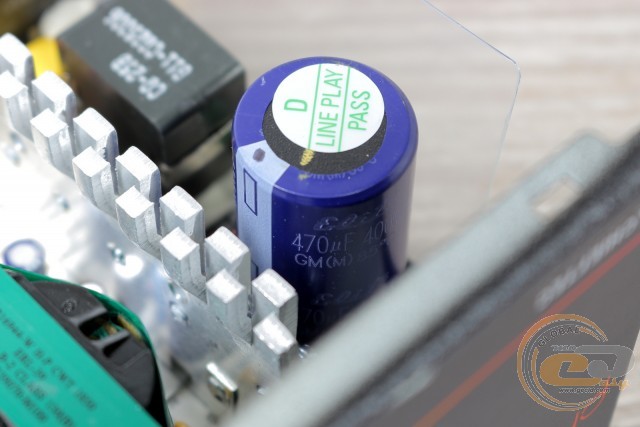

Більше нас цікавить вхідний конденсатор. Ємність в 470 мкФ можна назвати середньою - наприклад, в тому ж 750-ватному CHIEFTEC PROTON BDF-750C маємо 560 мкФ. Температурний поріг в 85°С не дуже радує, та й репутація виробника Elite не найкраща. З іншого боку, тайванське виробництво краще відверто бюджетних китайських рішень.

CHIEFTEC PHOTON GOLD 750W (GDP-750C-RGB)

В основі CHIEFTEC GDP-750C-RGB використовується платформа від CWT, яка нагадує внутрішню будову рішень «бронзової» лінійки CHIEFTEC PROTON.

CHIEFTEC PHOTON GOLD 750W (GDP-750C-RGB)

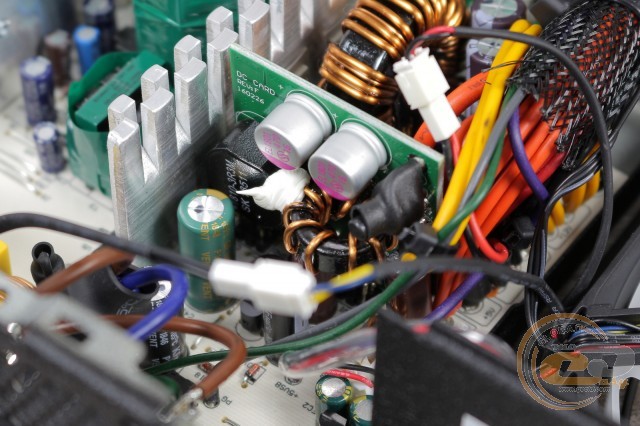

Випрямлення вихідної напруги здійснюють силові елементи, зафіксовані на другому радіаторі. Стабілізація ж покладена на DC/DC-перетворювачі, за допомогою яких формуються напруги ліній +3,3В і +5В. Управління даними вузлом здійснюється за допомогою ШІМ-контролера на зворотному боці дочірньої плати.
