Огляд блоку живлення CHIEFTEC GPS-650AB A

Цього разу ми познайомимо вас з блоком живлення досить відомої на нашій території компанії CHIEFTEC. Як ми вже знаємо, ця тайваньська компанія, що заснована в 1990 р, спеціалізується в основному на випуску корпусів і блоків живлення, причому перші вважаються більш пріоритетними для неї. Модель CHIEFTEC GPS-650AB A входить в одну з найпростіших серій - «Smart». Але при цьому в ній вона є самою потужною моделлю та, якщо орієнтуватися по каталогу, виходить, що тільки вона на всіх кабелях має нейлонову оплітку і одержала сертифікат 80 PLUS.

Блок живлення CHIEFTEC GPS-650AB A поставляється в дуже гарній картонній коробці, на якій також відзначена його сертифікація по програмі 80 PLUS, що можна перевірити на сайті http://www.80plus.org/. Ця програма підтверджує, що рівень ККД блока живлення при навантаженнях 20%, 50% і 100% не опускається нижче 80%, а коефіцієнт потужності - нижче 0,9. Також відзначено, що CHIEFTEC GPS-650AB A оснащений тихим вентилятором з рівнем шуму нижче 25 дБ. Ну і, звичайно ж, англійською мовою наведені фрази, які в ідеалі повинні бути характерні для кожного блока живлення - висока ефективність, висока надійність, висока продуктивність і високе енергозбереження.

На звороті упаковки відзначено, що блок живлення CHIEFTEC GPS-650AB A оснащений регулятором швидкості обертання 120 мм вентилятора, що його охолоджує, оптимально настроєний на точний баланс між рівнем шуму і ефективністю охолодження. Крім того, на коробці підкреслюється: використання особливого виду вентиляційної сітки, забезпечення корекції коефіцієнта потужності та наявність нейлонової оплітки на проводах. Спеціальна вентиляційна сітка у формі сот створює дуже низький опір повітряному потоку, легко пропускаючи повітря і не створюючи при цьому зайвого шуму.

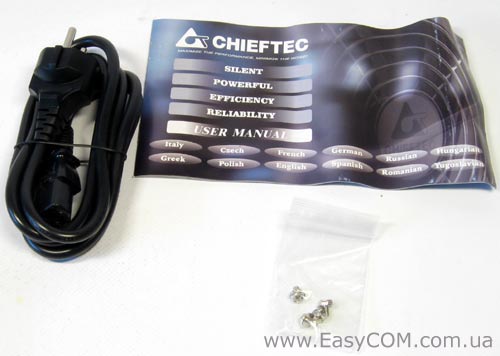

Комплектація в CHIEFTEC GPS-650AB A сама звичайна: мережний шнур, чотири гвинти, інструкція.

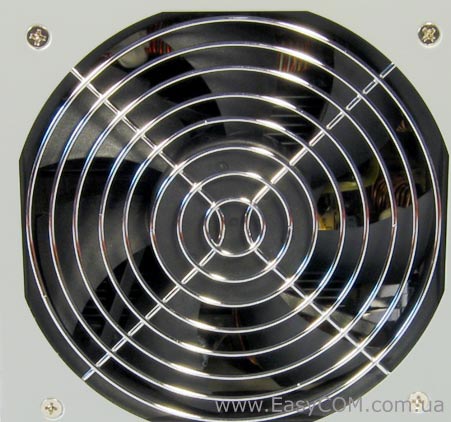

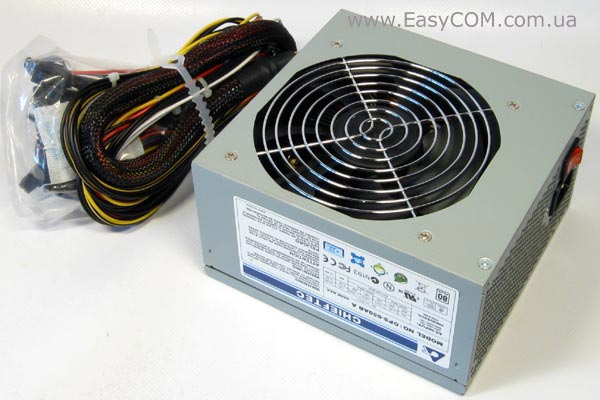

Як бачимо, зовнішній вигляд у блока живлення CHIEFTEC GPS-650AB A не відрізняється чимось особливим, хоча в довжину він трошки більше. Сам корпус блока живлення виготовлений з незабарвленої SECC сталі, при цьому 120 мм вентилятор закритий блискучою вентиляційною сіткою типу «гриль».

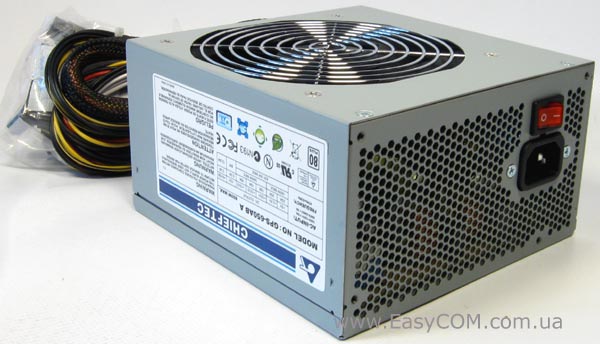

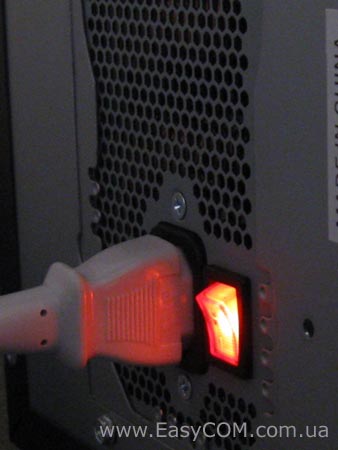

Задня стінка корпусу, як і відзначалося на упаковці, виконана з сотоподібними прорізами. Є також і кнопка включення, причому вона зроблена з прозорого червоного пластику з індикатором.

Кнопка включення з підсвічуванням сильно нагадує кнопку на мережних фільтрах, які так часто застосовуються для підключення комп'ютера і периферійних пристроїв до мережі. Але під час проведення тесту ми помітили, що на відміну від кнопок на фільтрах, кнопка на блоці живлення чомусь відчутно грілася через вбудований індикатор. Тому її, швидше за все, доведеться записати в мінуси, а не в плюси блока живлення CHIEFTEC GPS-650AB A.

На жаль, через наявність гарантійного стікеру на корпусі, розкрити блок живлення CHIEFTEC GPS-650AB A нам не вдалося. Тому довелося задовольнятися лише підгляданням у просвіти між лопатями 120 вентилятора. В цілому нічого дивного при спостереженні таким чином виявити не вдалося. На друкованій платі не видно порожнеч, добре помітні досить великі дроселі і значні алюмінієві радіатори.

Специфікація CHIEFTEC GPS-650 AB A:

Торгівельна марка	CHIEFTEC
Модель	GPS-650AB A
Тип	ATX12V v2.2/ EPS12V v2.0
Максимальна потужність, Вт	650
Потужність по каналі 12В, Вт	540
Ліній +12V	3, «віртуальні»
Виходи	+3.3V - 25A, +5V - 25A, +12V1 - 16A, +12V2 - 16A, +12V3 - 16A,  -12V - 0.5A,  +5VSB - 2.5A
PCI-E роз’єм	2
SLI	сертифікований
CrossFire	готовий
Модульний	немає
ККД	>80%
80 PLUS сертифікований	так
Коефіцієнт потужності (PF)	>0,95
Метод компенсації коефіцієнта потужності	Активний
Вхідна напруга, В	100-120 / 200-240
Частота вхідної напруги, Гц	47-63
Вхідний струм, А	10
Розмір вентилятора, мм	120x120x25
Рівень шуму, дБ	до 25
Регулятор швидкості обертання вентилятора	є
Електромагнітні безпека і сумісність (EMI/EMC)	CE, FCC, C-tick
Відповідність RoHS (низький вміст у припої свинцю та кадмію)	є
Розміри (ШхДхВ), мм	150х155х86
Комплектація	Мережний шнур, чотири гвинти, інструкція
Гарантія	5 років
Сайт виробника	http://www.chieftec.com/

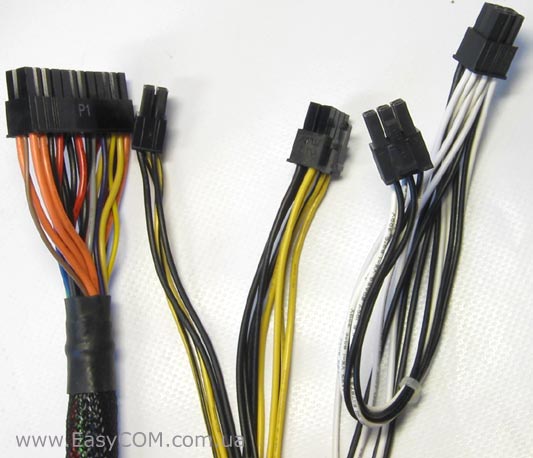

Нейлонову оплітку, виявляється, має тільки 24-контактний роз’єм живлення, а інші проводи такий привілей не одержали. Проте довжина проводів і кількість роз’ємів у блока живлення CHIEFTEC GPS-650 AB A досить пристойні. Трохи засмутив той факт, що обидва 6-контактні роз’єми PCIe реалізовані на одному кабелі, а не на роздільних. Хоча, при цьому, 4-контактний і 8-контактний роз’єми для живлення процесора виводяться роздільно. Відзначимо, що цілком можна було заощадити на проводі іншим чином - кабель живлення процесора оснастити розбірним роз’ємом 4+4, а кабелів для підведення живлення до відеокарти зробити все-таки два.

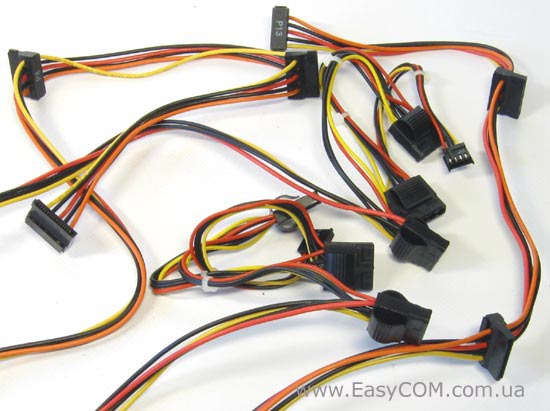

Для жорстких дисків і зовнішніх пристроїв є дуже велика кількість роз’ємів: по три на двох кабелях для пристроїв SATA, і на ще двох кабелях по три для пристроїв PATA і одному для FDD-приводів.

Роз’єми і довжина проводів блока живлення CHIEFTEC GPS-650 AB A:

Типи роз’ємів	Довжина проводів до роз’ємів (роз’єму), см
24-контактний роз’єм живлення материнської плати	50
4-контактний роз’єм живлення процесора	50
8-контактний роз’єм живлення процесора	50
Два 6-контактних роз’єми PCIe	50-68
2 x Три роз’єми для периферійних пристроїв і FDD	65-80-95 (FDD)
2 x Три роз’єми для пристроїв SATA	50-65-80
Мережний шнур	173

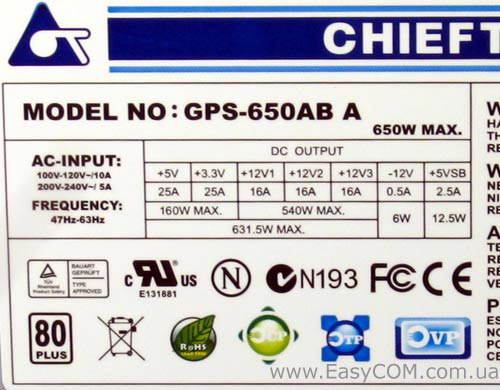

Дані на етикетці блока живлення CHIEFTEC GPS-650AB A наштовхують на підозру, що перед нами таки не 650 Вт блок живлення, а швидше за все 600 Вт. З цим звичайно теж можна легко посперечатися, але в ряді випадків номінальна потужність блока живлення приймається рівної приблизно на 10% більше максимальній потужності 12 В каналів. Компанія CHIEFTEC вирішила вказати лише максимальне значення загальної потужності, що також фігурує і у назві моделі. Також відзначимо, що в таблиці вказуються одразу три віртуальні лінії 12V, а на етикетці підкреслюється відповідність стандартам за вмістом шкідливих речовин RoHS.

Тестування

Через нестачу повноцінного навантажувального стенду для тестування, ми використали комп'ютерну систему, що на даний момент можна сміло відносити до Hi-End конфігурацій, бо вона складається з двох топових відеоприскорювачів GeForce GTX 260 896MB і розігнаного до 4 ГГц чотирьохядерного процесора.

Тестова конфігурація, що виконує роль навантаження блока живлення:

Материнська плата	ZOTAC NForce 790 i-Supreme (NVIDIA nForce 790i Ultra SLI)
Процесор	Intel Core 2 Quad Q9550 (LGA775, 2,83 ГГц, L2 2х6 Мб) @4 ГГц
Кулер	Noctua NH-U12P
Оперативна пам'ять	2x DDR3-1333 1024 Mб Transcend PC6400
Відеокарта	2х Gigabyte GV-N26-896H-B GeForce GT X260 896MB DDR3 PCI-E DVI RTL
Жорсткий диск	Samsung HD080HJ 80 Гб 7200rpm 8 Мб SATA-300
Корпус	Spire SwordFin SP9007B із двома 120 мм вентиляторами

За допомогою цифрового мультиметра MASTECH MY64 ми проводили виміри напруг на основних лініях живлення +12В; +5В; +3,3В, а приладом Seasonic Power Angel визначали коефіцієнт потужності та загальну потужність споживання всією системою разом з блоком живлення.

Вимірювання величин напруги і потужності споживання проводилися в режимі максимального навантаження і у простої. Максимальне навантаження на систему ми намагалися створити за допомогою утиліти перевірки стабільності відеоприскорювачів FurMark і стрес-тесту FPU тестового пакета Everest.

Для блока живлення CHIEFTEC GPS-650AB A ми отримали наступні результати:

Основні лінії живлення
	+12V		+5V		+3.3V
	В	Відхилення, %	В	Відхилення, %	В	Відхилення, %
Idle	12,16	+1,3	5,11	+2,2	3,41	+3,3
Burn	12,18	+1,5	5,12	+2,4	3,38	+2,4

Згідно результатам вимірів відхилень напруги від номінальних значень, запропонована ігрова конфігурація не змогла викликати у блока живлення CHIEFTEC GPS-650AB A особливих труднощів, бо відхилення напруг у простої системи і під навантаженням не сильно відрізняються. Хоча при цьому потрібно відзначити початково трохи завищені рівні напруги на лініях 5 і 3,3 В.

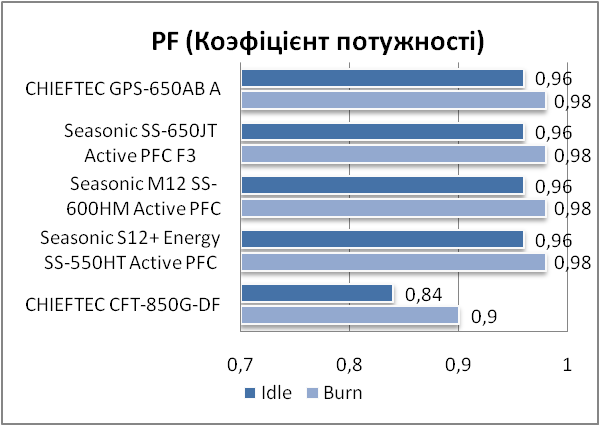

Активний модуль компенсації реактивної потужності відмінно виконує свої функції, підтримуючи коефіцієнт потужності на дуже високому рівні.

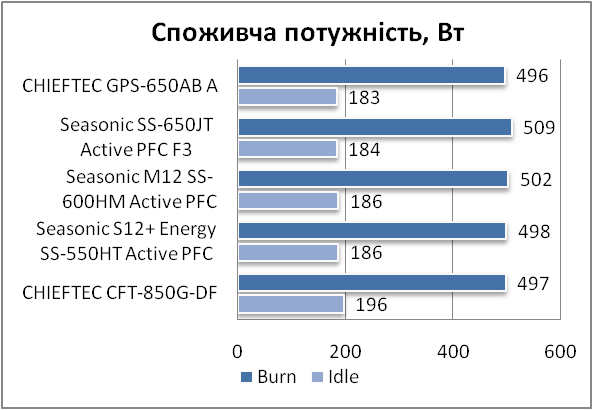

Порівнюючи загальне споживання системи разом з блоком живлення, бачимо, що показники CHIEFTEC GPS-650AB A не дуже відрізняються від ефективності інших блоків живлення, сертифікованих згідно вимогам 80 PLUS. Причому при повному навантаженні системи він навіть трохи перевершує інші моделі.

І наприкінці, блок живлення CHIEFTEC GPS-650AB A був протестований на відповідність стандарту ENERGY STAR Ver. 4.0, що вимагає забезпечити споживання системою у режимі Standby (у виключеному стані) до 2 Вт, а в Sleep (сплячому) режимі до 4 Вт. Як виявилося, CHIEFTEC GPS-650AB A цілком задовольняє цим вимогам.

Висновки

Блок живлення CHIEFTEC GPS-650AB A є відмінним рішенням для ігрових конфігурацій, які мають підвищене енергоспоживання. Протестувавши його на досить потужній системі з двома відеокартами і розігнаним чотирьохядерним процесором, можна стверджувати, що він здатний буде задовольнити потреби більшості ентузіастів і геймерів, що збирають потужні ігрові рішення. Також плюсами блока живлення CHIEFTEC GPS-650AB A є високий ККД і досить тиха система охолодження з регулятором швидкості обертання вентилятора. З недоліків, можна відзначити, що для живлення відеокарт на CHIEFTEC GPS-650AB A є тільки два 6-контактних роз’єми PCIE, і ті виведені паралельно від одного кабелю. Тому користувачам, які наважуються зібрати систему подібну нашій, доведеться запастися перехідниками до роз’ємів для переферійних пристроїв.

До переваг можна віднести:

• велику потужність;
• високий ККД;
• низький рівень шуму;
• велику кількість роз’ємів;
• сертифікацію ENERGY STAR Ver. 4.0;
• відповідність стандартам RoHS.

До недоліків можна віднести:

• не всі проводи обтягнуті нейлоновою опліткою;
• два 6-контактних роз’єми PCIE виведені від одного загального кабелю;
• кнопка з підсвічуванням, що гріється.

Автор: Дмитро Масюк
Переклад: Анна Смірнова

Висловлюємо подяку фірмі ТОВ ВФ Сервіс (м. Дніпропетровськ) за наданий для тестування блок живлення CHIEFTEC GPS-650 AB A.
