Огляд блока живлення CHIEFTEC FORCE 650W: ще не «бронза»
27-05-2020

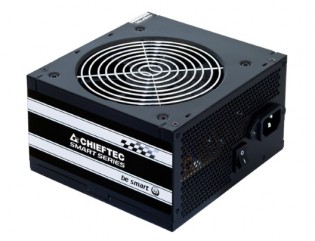

Якщо говорити про 650-ватниках від CHIEFTEC, то найдоступнішим є блок живлення CHIEFTEC SMART 650W (GPS-650A8). При ціні близько $50, це мінімум для збірки ПК з однією високопродуктивною відеокартою. Групова стабілізація, круглі кабелі і ККД до 85% для мереж 230 В - похвалитися особливо нічим. Але зі своїми обов'язками він справляється досить непогано.

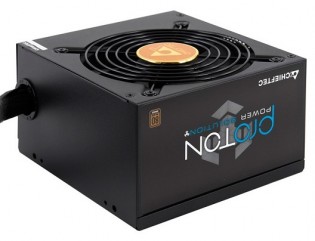

Наступний крок для трішки більш забезпечених користувачів - CHIEFTEC PROTON 600W (BDF-600S) за $57 із близьким навантаженням по лінії +12В. Він може похвалитися DC-DC-перетворювачами, повноцінним 80PLUS Bronze з широким діапазоном вхідних напруг і кабелями-шлейфами. У даному ціновому сегменті це вже майже «повний фарш».
І навіть між цими двома моделями в асортименті компанії CHIEFTEC знайшлося місце для проміжної. Серед 650-ватників за $53 можна прикупити CHIEFTEC FORCE 650W (CPS-650S). І нас, звичайно ж, цікавить, що він успадкував від більш дорогого побратима, а що - від більш дешевого.
Специфікація
Модель |
CHIEFTEC FORCE 650W |
Тип |
ATX12V 2.3 |
Максимальна потужність, Вт |
650 |
Потужність каналом +12В, Вт |
585 |
Потужність ліній +3,3В та +5В, Вт |
120 |
Кількість ліній +12В |
1 |
Максимальний вихідний струм каналу +3,3В, А |
22 |
Максимальний вихідний струм каналу +5В, А |
22 |
Максимальний вихідний струм каналу +12В, А |
48,75 |
Максимальний вихідний струм каналу -12В, А |
0,3 |
Максимальний вихідний струм каналу +5Vsb (чергова лінія живлення), А |
2,5 |
Вхідна напруга, В |
230 |
Вхідний струм, А |
6,3 |
ККД, % |
≥85 |
Сертифікований 80PLUS |
Нет |
Метод компенсації коефіцієнта потужності |
Активний |
Коефіцієнт потужності (PF), % |
>90 |
PCIe-роз'єми |
2 (6+2-контактні) |
Модульний |
Ні |
Розміри вентилятора, мм |
120 х 120 х 25 |
Тип підшипника вентилятора |
Ковзання (Sleeve Bearing) |
Захисти |
OPP, OVP, UVP, SCP |
Розміри (Д х Ш х В), мм |
140 х 150 х 88 |
Сайт виробника |
Упаковка і комплект постачання

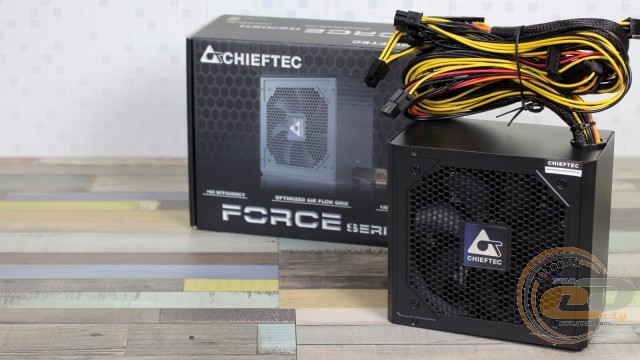

У плані інформативності упаковка дуже бідна. Зате вона є, на відміну від OEM-рішень, які зазвичай постачаються і без комплектації. З корисного виділимо згадку всіх семи моделей лінійки CHIEFTEC FORCE потужністю від 350 до 750 Вт. Хоча реально на вітчизняному ринку можна знайти тільки 500-ватні рішення і більш потужні - інші чомусь не завозять.

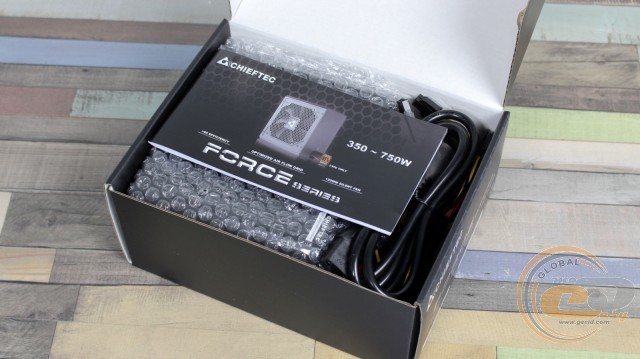

Джерело упаковане в протиударний, а для деяких - і антидепресантну пухирчату коробку.

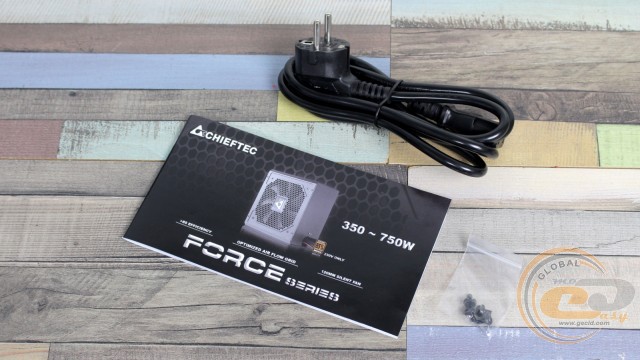

У ній ми виявили мережевий шнур живлення, кріпильні гвинти і інструкцію для користувача. Усе необхідне на місці, от і добре.
Зовнішній вигляд

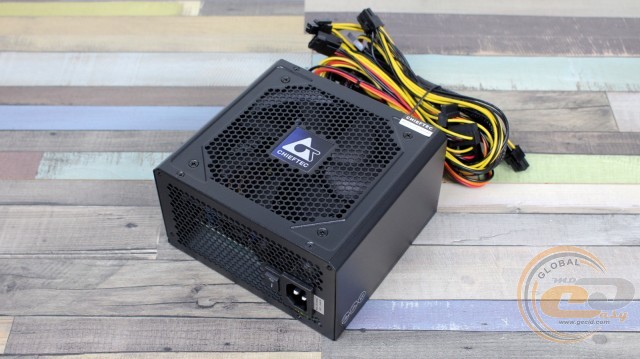

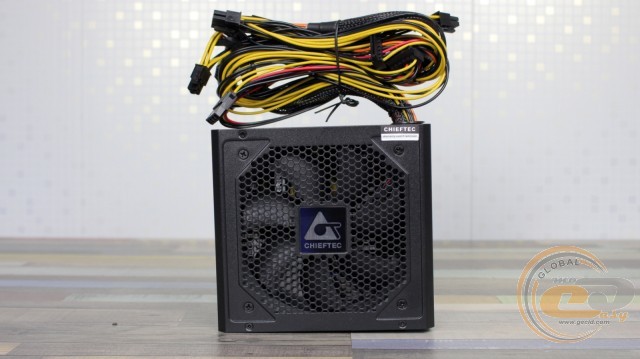

Обидва вищезазначених рішення обладнані решітками типу гриль. А ось в CHIEFTEC FORCE 650W перфорація над пропелером є частиною самого корпуса. Логотип і гарантійна наклейка прямо вказують на виробника. Ну а чорний колір дозволить джерелу гармонійно влитися до більшості сучасних корпусів.
Типорозмір вентилятора 120-мм характерний для порівняно недорогих рішень. Та й помістити в корпус довжиною 140 мм щось більш габаритне було б непросто. Стільники тут виглядають оригінально,...

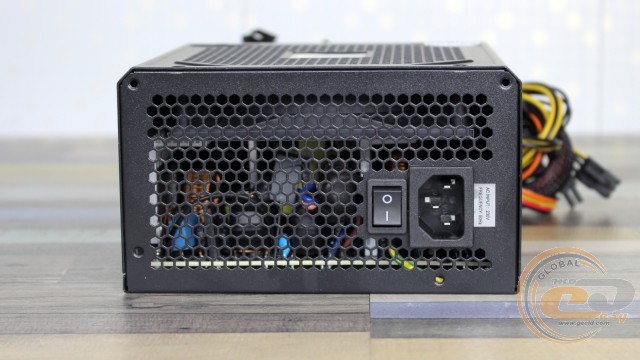

...а ось на тильній панелі до такої форми отворів ми вже звикли. Роз'єм живлення і вимикач доповнені тільки наклейкою з зазначенням вимог до живлення - мережа 230 В, частота струму 50 Гц.

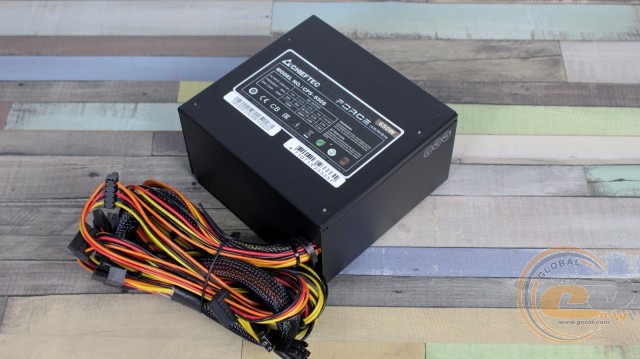

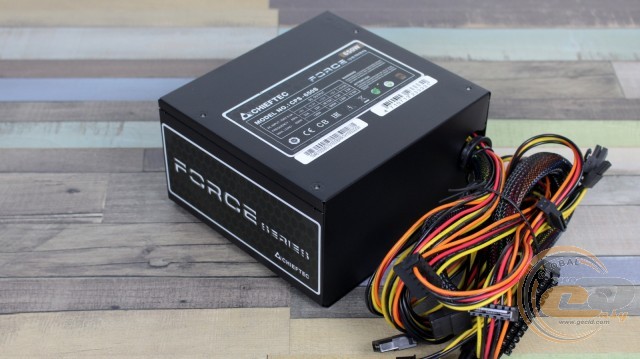

Боковина, яка буде видна оку при розміщенні джерела вентилятором вниз, прикрашена наклейкою з зазначенням лінійки. На більшому боці дізнаємося про використання єдиної лінії +12 В з навантажувальною здатністю до 585 Вт (90% від максимальної). Отже, готуємося побачити всередині групову стабілізацію напруг - у цьому плані новинка все ж ближче до бюджетного рішенням. Уже звичного показника 120 Вт має вистачити для більш дрібних каналів +3,3 В і +5 В - по 22 А на кожен.

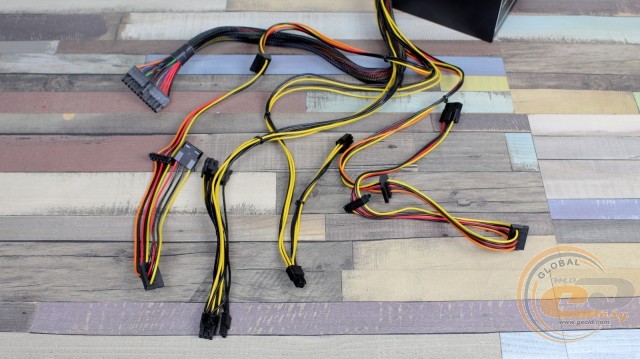

Усі кабелі у CHIEFTEC FORCE 650W виведені безпосередньо з корпуса, тому його габарити максимально компактні для формату ATX: 140 х 150 х 88 мм. Тут маємо звичайні круглі дроти, а бонус у вигляді нейлонового обплетення отримав тільки 20+4-контактний ATX. Усі вони володіють звичним калібром 18 AWG (1,024 мм у діаметрі з площею перетину 0,823 мм2). Особливо довгими кабелі не назвеш, але їх повинно вистачити для звичайного корпуса формату Middle Tower з нижнім розташуванням БЖ.
Повна конфігурація системи кабелів виглядає так:
Типи роз'ємів |
Кількість |
Довжина дротів до роз'єму (роз'ємів), см |
20+4-контактний ATX |
1 |
45 |
4+4-контактний ATX12V |
1 |
55-70 |
два 6+2-контактні PCIe |
1 |
50-65 |
три SATA + PATA |
2 |
40-55-70-85 |
Основні конектори живлення представлені 20+4-контактним ATX і 4+4-контактним ATX12V. Є також два роз'єми PCIe в 6+2-контактному виконанні для підключення потужної відеокарти. Для периферії в цілому маємо шість SATA і два PATA на двох окремих дротах. FDD немає, ну й добре - ми нудьгувати не будемо.
У порівнянні з більш доступним CHIEFTEC SMART 650W (GPS-650A8) і більш дорогим CHIEFTEC PROTON 600W (BDF-600S), конфігурація конекторів CHIEFTEC FORCE 650W близька саме до другого - хіба що не вистачає тільки одного PATA. А ось зовнішній вигляд кабелів аналогічний більш доступному джерелу.
Внутрішня будова

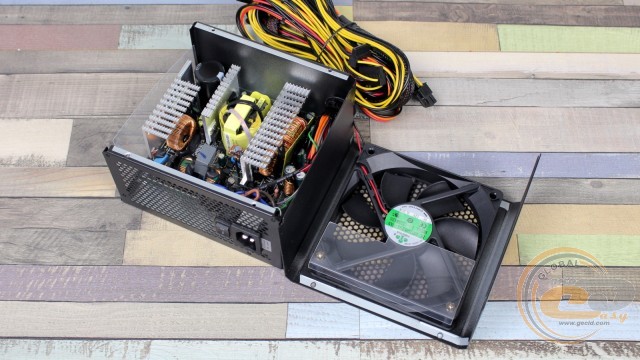

Зіпсувавши гарантійну пломбу, заглядаємо всередину корпуса.

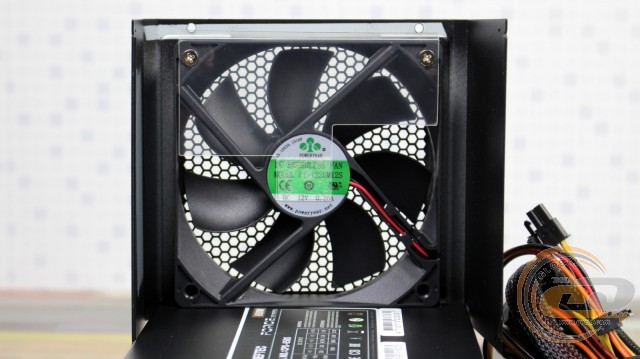

З вентилятором Power Year PY-1225M12S ми якраз недавно познайомилися, виявивши його всередині «золотого» 750-ватника CHIEFTEC POLARIS 750W. Параметри обох пропелерів повністю ідентичні: швидкість обертання до 2000 об/хв, рівень шуму до 31 дБ (А), споживання 3,12 Вт (12 В при 0,26 А). І, звичайно ж, бюджетний підшипник ковзання, про що красномовно говорить і ціна тестового блока живлення, і буква «S» наприкінці назви пропелера.

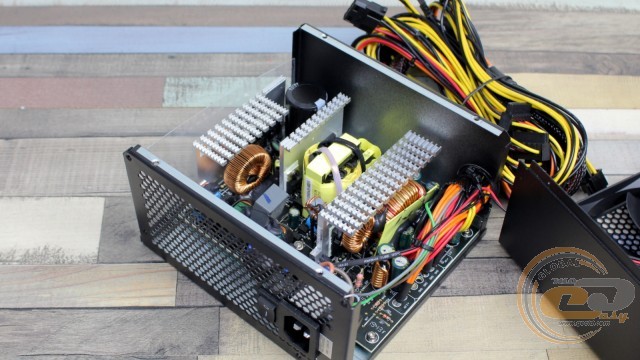

Усередині маємо цілих три радіатори! Наприклад, в аналогічному 400-ватнику їх два. Кількість охолоджуваних компонентів не змінилося, а гребінці отримали велику корисну площу тепловіддачі.

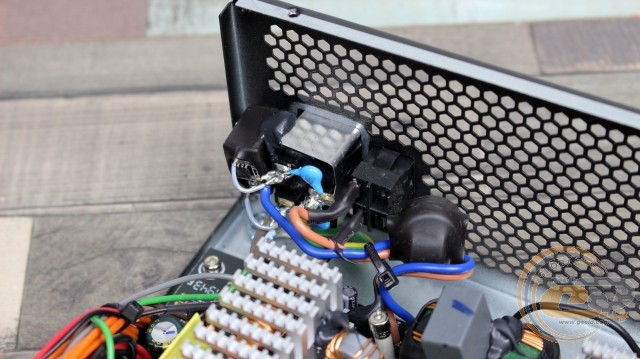

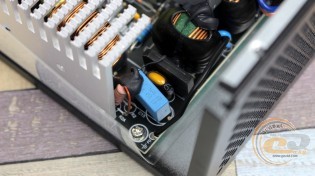

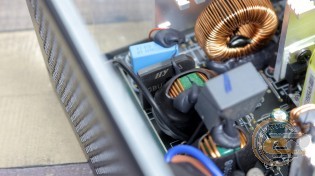

На вході блока живлення розмістився двохкаскадний EMI-фільтр, який відповідає за згладжування високочастотних перешкод, випромінюваних пристроєм в мережу. Прямо біля вхідного роз'єму припаяні його складові: один X- і два Y-конденсатори.

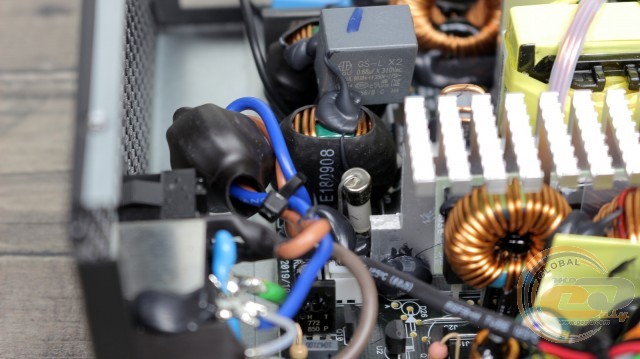

Аналогічні компоненти в такій же кількості, але вже разом із парою дроселів, плавким запобіжником і варистором, розмістилися на основний друкованої плати. Загалом на місці абсолютно все необхідне.
Єдина діодна збірка GBU806 розрахована на струм до 8 А і використовується без радіатора, що характерно для недорогих джерел для мереж 230 В. Адже у разі з напругою 115 В при аналогічній потужності споживаний струм був би в два рази вище, що вимагало б застосування більш дорогих діодних мостів з додатковим охолодженням.

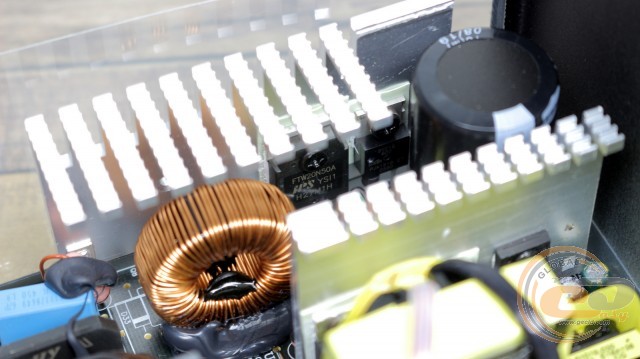

Вузол APFC на місці, але він представлений у спрощеному вигляді - по одному діоду і транзистору. Зате вони обзавелися окремим радіатором з термопрокладкою у вигляді посередника.
