Огляд блока живлення CHIEFTEC ECO GPE-600S: бюджетник з бонусами

20-02-2023

Вже заскучали за оглядами порівняно недорогих джерел живлення? Ми, якщо чесно, так. І це справді дуже актуальна ніша для власників комп’ютерів з порівняно недорогими ігровими відеокартами. Наприклад, GeForce RTX 3050 / Radeon RX 6600 XT з TDP 130-160 Вт і їх найближчих сусідів по лінійці. Принаймні, свого часу 700-ватний CHIEFTEC ECO GPE-700S за ₴1949 або $49 без проблем впорався із системою на основі розігнаної GeForce GTX 480. До слова, TDP останньої становить близько 250 Вт.

А на що здатний трішки дешевший 600-ватний блок живлення CHIEFTEC ECO GPE-600S вартістю ₴1869 або $47? Відповідь знайдете у даному матеріалі.

Специфікація

Модель

CHIEFTEC ECO GPE-600S

Тип

ATX12V 2.3

Максимальна потужність, Вт

600

Потужність по каналу +12В, Вт

540

Потужність ліній +3,3В і +5В, Вт

120

Кількість ліній +12В

1

Максимальний вхідний струм каналу +3,3В, А

22

Максимальний вхідний струм каналу +5В, А

22

Максимальний вхідний струм каналу +12В, А

45

Максимальний вхідний струм каналу -12В, А

0,3

Максимальний вхідний струм каналу +5Vsb (чергова лінія живлення), А

2,5

Вхідна напруга, В

230

Частота напруги живлення, Гц

50

Вхідний струм, А

6,3

ККД, %

≥85

Сертифікація 80 PLUS

Немає

Метод компенсації коефіцієнту потужності

Активний

Коефіцієнт потужності (PF), %

≥90

PCIe-роз’ємів

2 (6+2-контактні)

Модульний

Ні

Розміри вентилятора, мм

120 х 120 х 25

Тип підшипника вентилятора

Ковзання (Sleeve)

Захисти

OPP, OVP, UVP, SCP, SIP

Розміри (Д х Ш х В), мм

140 х 150 х 86

Маса, кг

1,32

Гарантія, років

2

Сайт виробника

CHIEFTEC

Сторінка продукту

CHIEFTEC ECO GPE-600S

Паковання та комплект постачання

Упаковка блока живлення має екологічний акцент, відповідно до назви лінійки. Вона універсальна для усіх чотирьох версій потужністю 400, 500, 600 і 700 Вт і несе на собі ключову інформацію про дані пристрої.

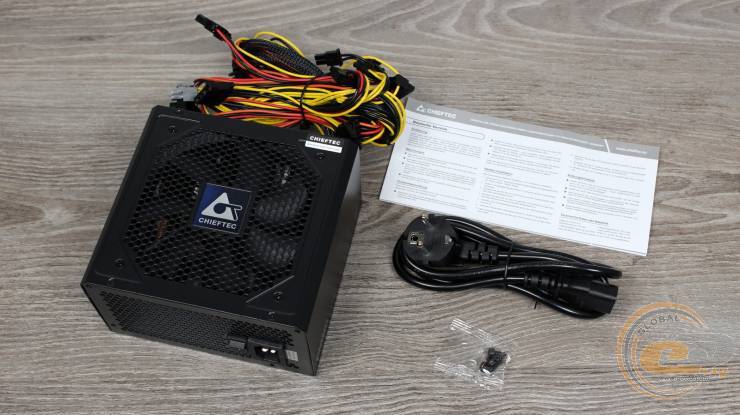

В комплекті з блочком іде мінімальний і цілком достатній набір компонентів: кабель живлення, кріпильні гвинти і посібник користувача.

Зовнішній вигляд

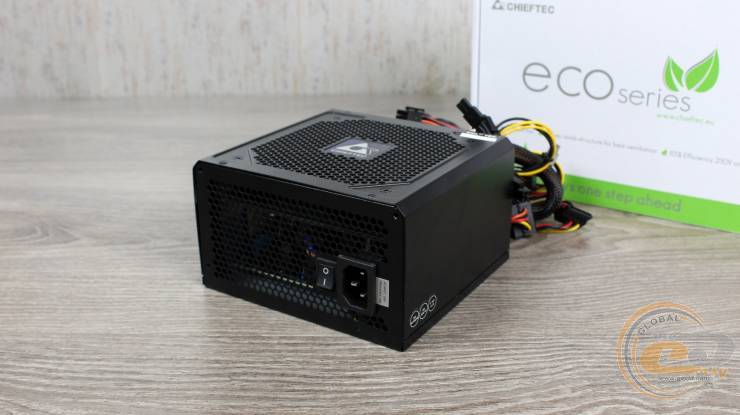

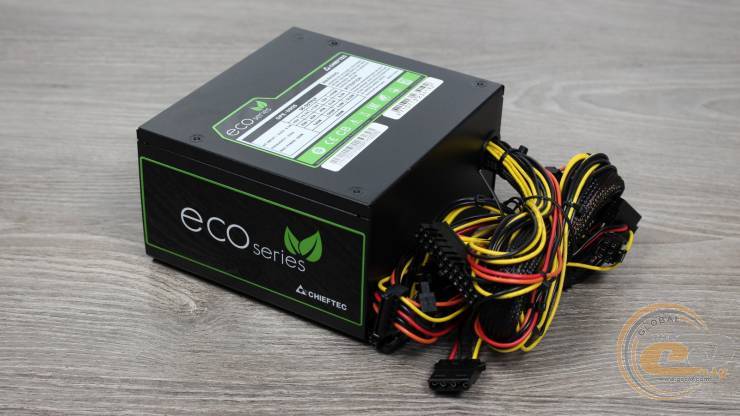

Моделі лінійки ECO і 600-ватний CHIEFTEC ECO GPE-600S зокрема легко відрізнити зовні. Так, замість більш звичної решітки типу гриль над вентилятором розташовані вирізи у вигляді сот, аналогічні тильним. А ще присутні дві скошені грані, які також є своєрідною родзинкою моделей CHIEFTEC ECO та FORCE.

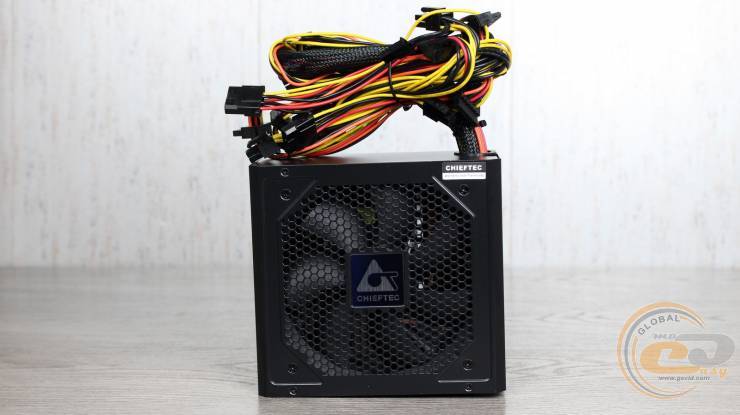

В іншому це звична доволі компактна (140 х 150 х 86 мм) коробочка зі 120-мм вентилятором та чорним матовим окрасом.

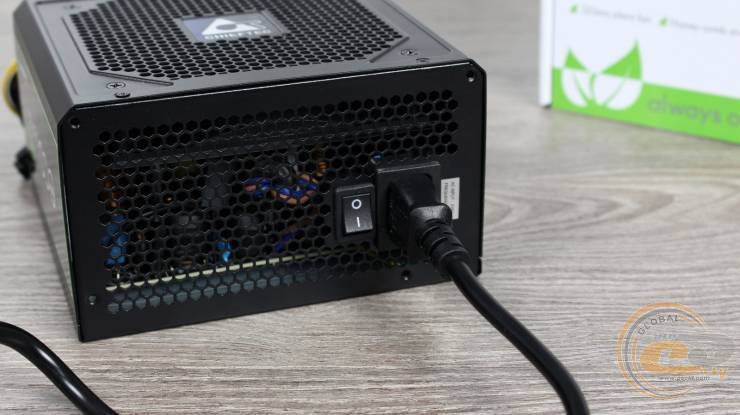

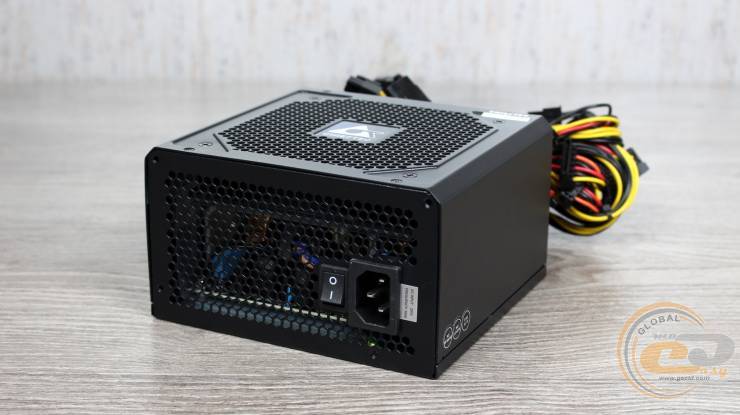

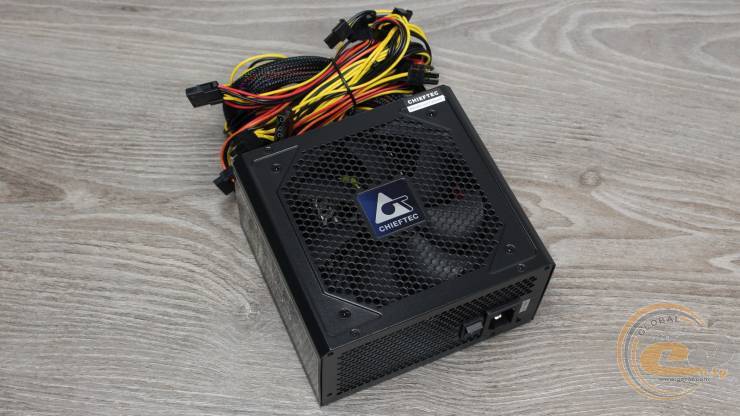

Тильна частина оснащена вимикачем та роз’ємом живлення, які сусідять з вихідними вентиляційними отворами.

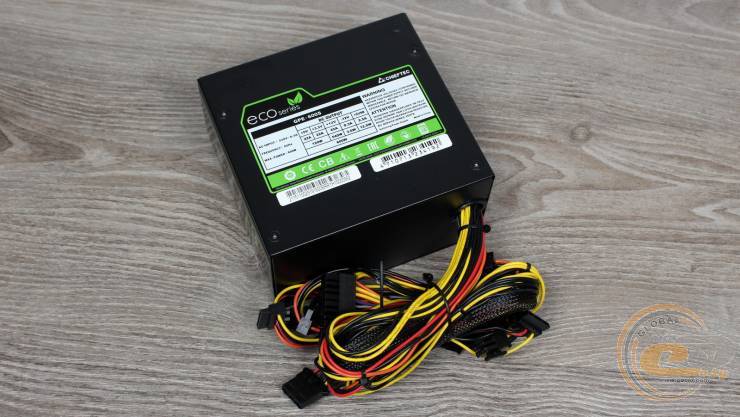

На одній зі сторін розташувалася наклейка з інформацією про електротехнічні параметри. Так, маємо потужність лінії +12В на рівні 540 Вт. Це 90% від номінальних 600 Вт, що вказує на застосування всередині групової стабілізації напруги. Для молодших +3,3 і +5В виділені немалі 120 Вт. А от сертифіката 80 PLUS тут немає, хоча один зі значків вказує на ефективність до 85%.

В свою чергу одна з боковин також прикрашена наклейкою, але це вже дизайнерське рішення.

Як видно, всі кабелі CHIEFTEC ECO GPE-600S виходять безпосередньо з його корпусу. А у місці їх контакту передбачена захисна пластикова вставка по периметру отвору.

Самі кабелі представлені звичайними круглими провідниками калібру 18 AWG, тобто діаметром 1,024 мм та площею поперечного перерізу 0,823 мм2. Для периферії цього вистачить із запасом, а от для живлення процесора та відеокарти це такий собі хороший мінімум.

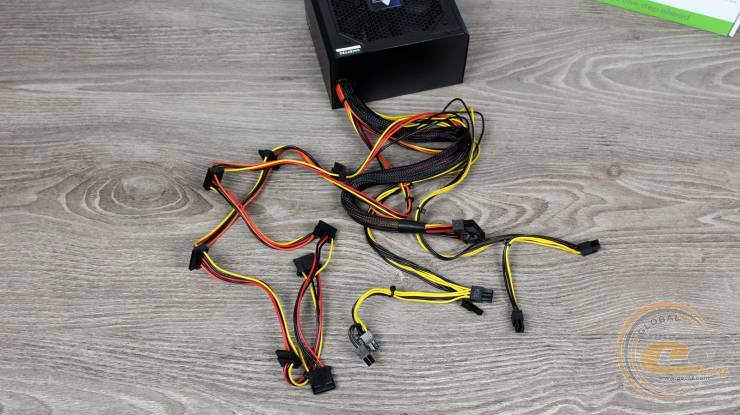

Повна конфігурація системи кабелів виглядає наступним чином:

Типи роз’ємів

Кількість

Довжина проводів до роз’єму (роз’ємів), см

Калібр

20+4-контактний ATX

1

45

18 AWG

4+4-контактний ATX12V

1

50

18 AWG

два 6+2-контактні PCIe

2

45-60

18 AWG

три SATA + один PATA

2

35-50-66-82

18 AWG

Основні конектори живлення CHIEFTEC ECO GPE-600S представлені 20+4-контактним ATX та 4+4-контактним ATX12V. В наявності також два роз'єми PCIe у 6+2-контактному виконанні. Їх вистачить для підключення абсолютної більшості відеокарт, хіба що за винятком топових рішень. А для периферії маємо шість SATA та два PATA на двох окремих кабелях. Довжина проводів не рекордна, тому про приховану укладку можна забути.

Внутрішня будова

Що ж, із зовнішністю ми розібралися. Але що ж чекає нас усередині?

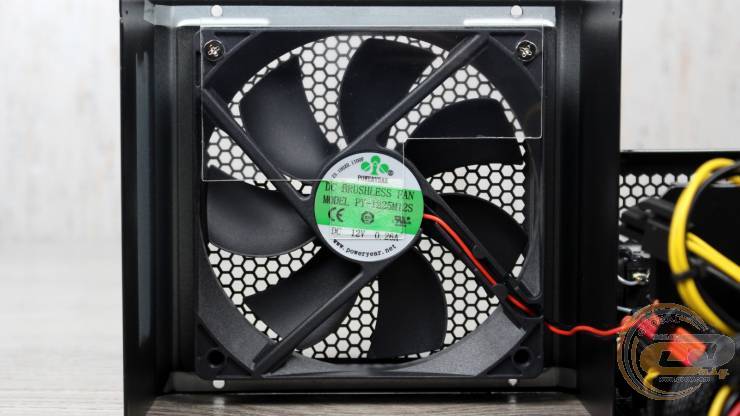

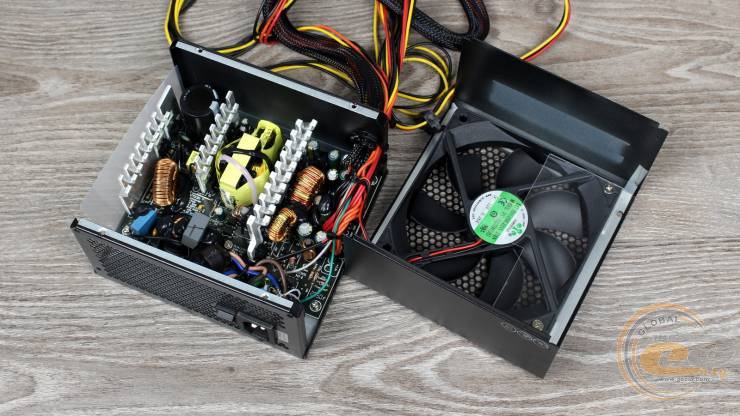

Вентилятор Power Year PY-1225M12S ми уже зустрічали раніше і у іншому бюджетному рішенні CHIEFTEC FORCE 650W, і навіть усередині «золотого» 750-ватника CHIEFTEC POLARIS 750W. Даний пропелер споживає усього 3,12 Вт (12 В при 0,26 А). А в його основі знаходиться простий бюджетний підшипник ковзання, про що говорить буква «S» наприкінці назви.

Відведення тепла від найгарячіших компонентів усередині CHIEFTEC ECO GPE-600S забезпечують три радіатори: на силових елементах модуля APFC, на ключах первинного та вторинного перетворювача.

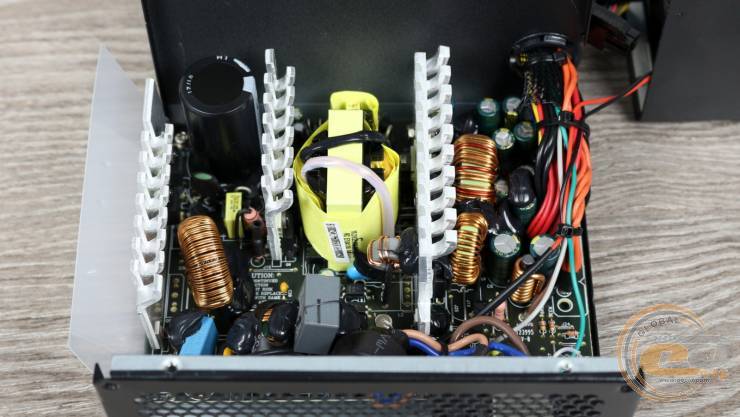

Що ж, давайте роздивимося схемотехніку ближче.

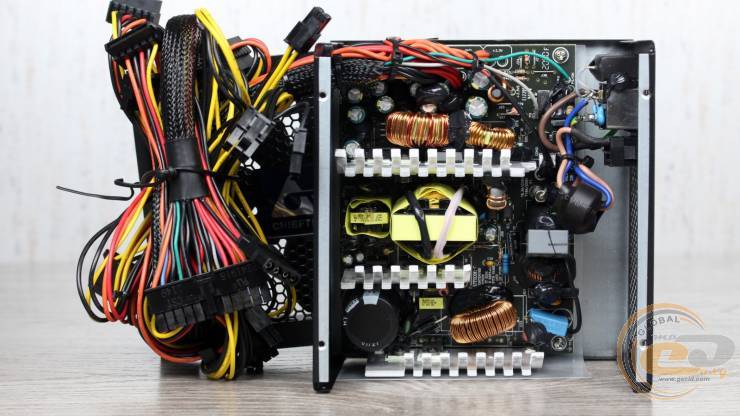

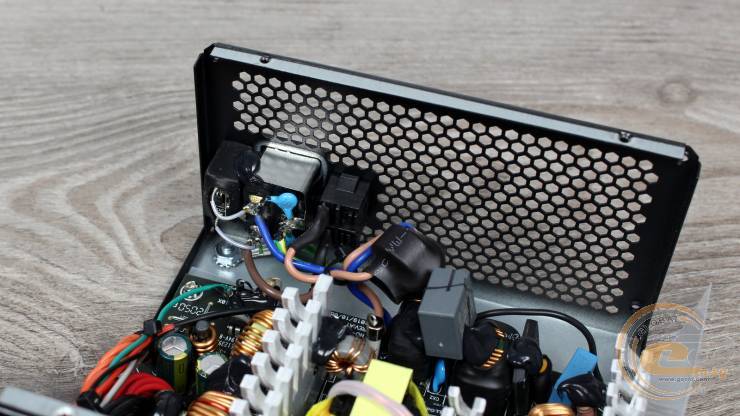

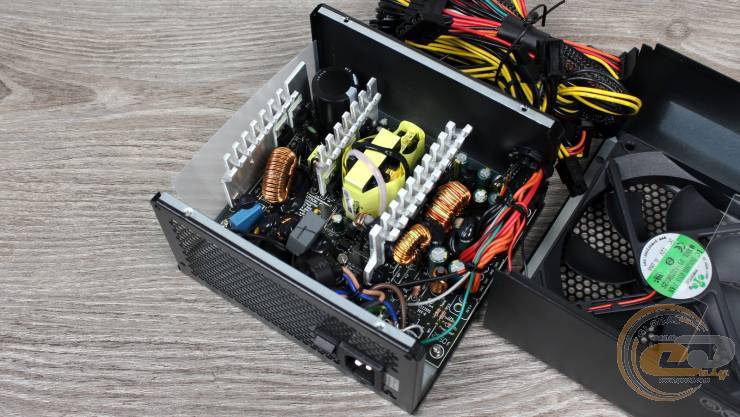

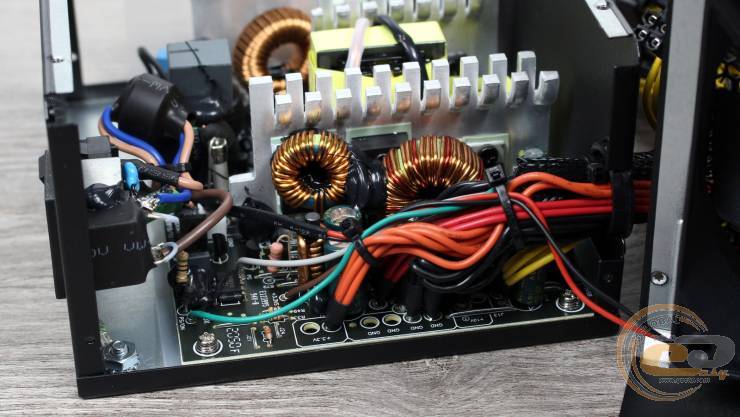

Двокаскадний вхідний фільтр включає у себе всі необхідні складові: пару котушок, два X- та чотири Y-конденсатори, плавкий запобіжник, невеличкий варистор для обмежень стрибків напруги та терморезистор для обмеження пускових струмів. Ну і, звісно ж, не обійшлося без діодної збірки.

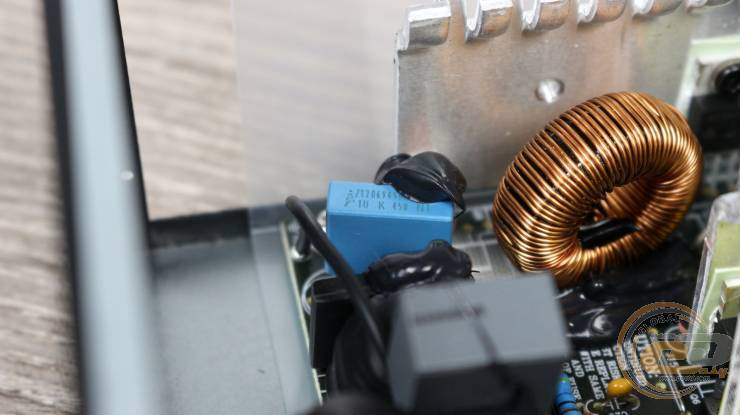

Один із X-конденсаторів розташували досить дивно — місця на платі для нього не знайшлося, тому він прикріплений до сусідніх дроселів за допомогою термоклею. До слова, останній усередині блочка зустрічається ну дуже часто і у великих кількостях.

Далі нескладно помітити дросель вузла APFC.

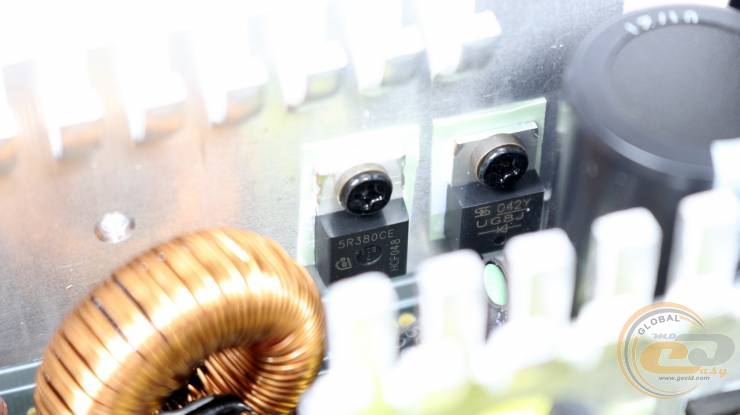

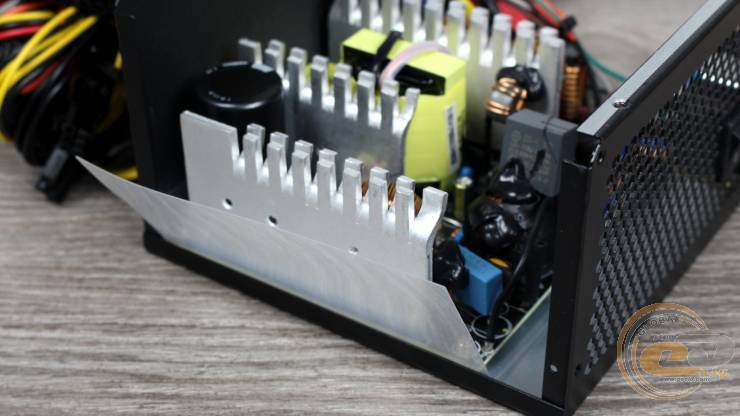

А от силові його елементи розташувалися лише з одного боку радіатора. Їх тут усього два — польовий транзистор від німецької Infineon і куди менш іменитий діод. Далі ми обов’язково перевіримо, чи вистачить їх для належної корекції коефіцієнта потужності.

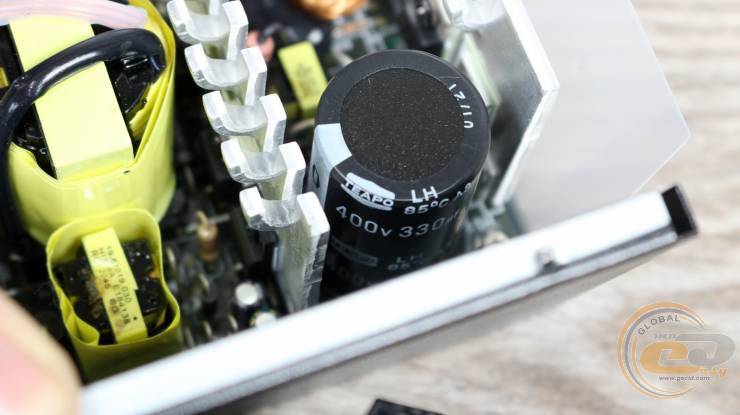

Вхідний конденсатор представлений тайванським рішенням TEAPO з максимальною робочою температурою 85°C та ємністю 330 мкФ. Останнє значення — такий собі мінімум для 600-ватника.

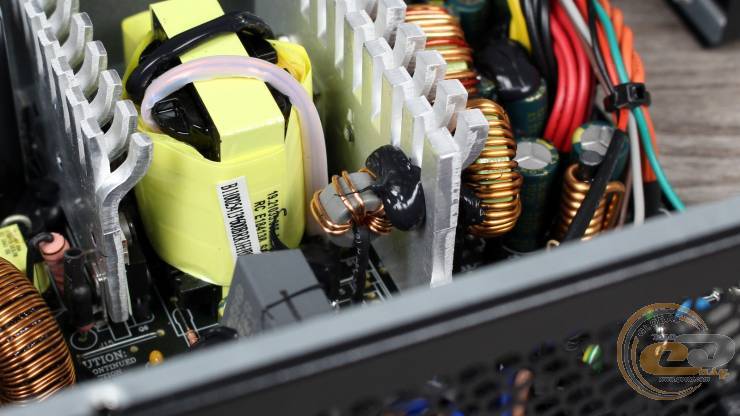

Далі маємо ще один охолоджувач, вже з силовими елементами первинного перетворювача. За ним розташований головний трансформатор, який візуально за розмірами все ж більше підходить для 500-ватного блока живлення.

А поруч знову бачимо цікаве кріплення за допомогою термоклею, на цей раз дроселя.

У вторинній частині схеми використовується групове перетворення напруг: маємо спільну котушку для ліній +12В і +5В, а також окрему для +3,3В. Це бюджетний підхід, через що номінали напруг на перших двох каналах залежать одні від одних. З іншого боку, при належному функціонуванні така залежність не матиме значення для кінцевого користувача.

Що приємно, у фільтрі також використовуються лише доволі якісні тайванські конденсатори виробництва TEAPO, до того ж уже з високотемпературної серії. Враховуючи близькість дроселя групової стабілізації, це цілком обґрунтований підхід.

На завершення внутрішнього огляду згадаємо про захисти, якими може похвалитися CHIEFTEC ECO GPE-600S:

  • від підвищеної вихідної напруги (OVP);
  • від заниженої вихідної напруги (UVP);
  • від короткого замикання (SCP);
  • від перевантаження за потужністю (OPP);
  • від сплесків пускових струмів (SIP).

Як ми і очікували, уся базова безпека на місці. А от захисту від перевантаження за струмом кожного каналу (OCP) та від перегрівання (OTP) тут немає. Зрештою, це властиво для більшості недорогих джерел живлення.

Крос-навантажувальні характеристики

Що ж, переходимо до тестування.

Згідно з нормами стандарту ATX12V, допустимий діапазон відхилень напруги для всіх ліній живлення становить ±5% від їх номіналу.

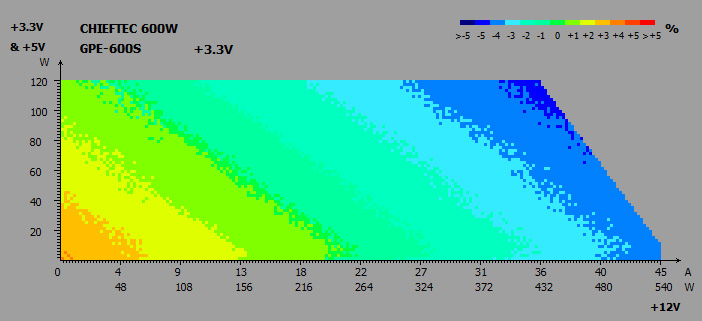

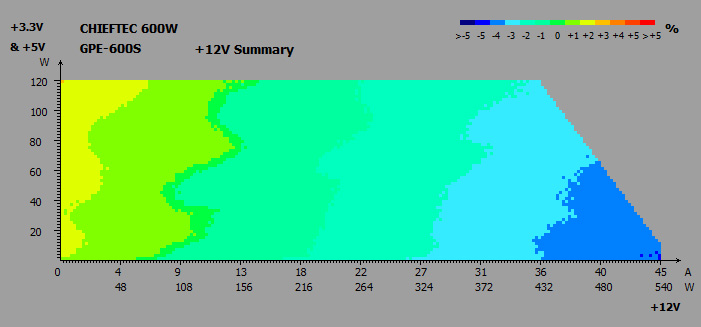

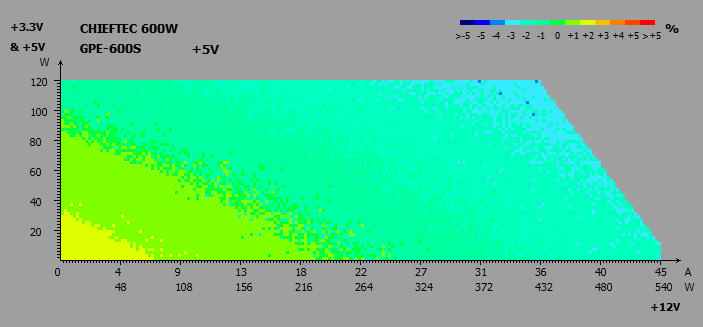

Під час крос-навантажувальних тестів на основних лініях живлення CHIEFTEC ECO GPE-600S були зафіксовані такі відхилення:

  • лінія +3,3В: від -5% до +4%;
  • лінія +5В: від -3% до +2%;
  • лінія +12В: від -4% до +2%.

На всіх каналах маємо показники в межах норми, а якщо говорити про лінії +5В та +12В — то до того ж із певним запасом.

Шуми і пульсації на всьому діапазоні напруг

Для стандарту ATX12V передбачені такі допустимі норми, що стосуються рівня пульсацій (peak-to-peak):

  • лінії +3,3В і +5В: 50 мВ;
  • лінія +12В: 120 мВ.

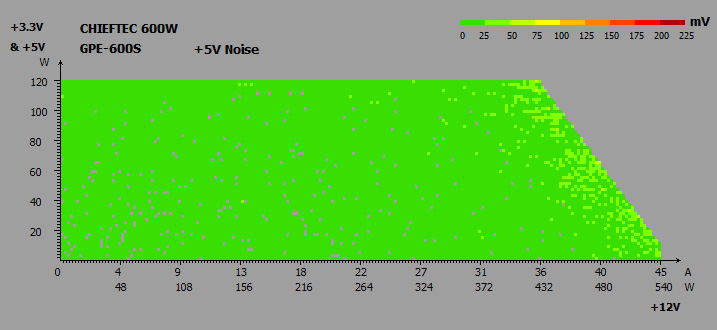

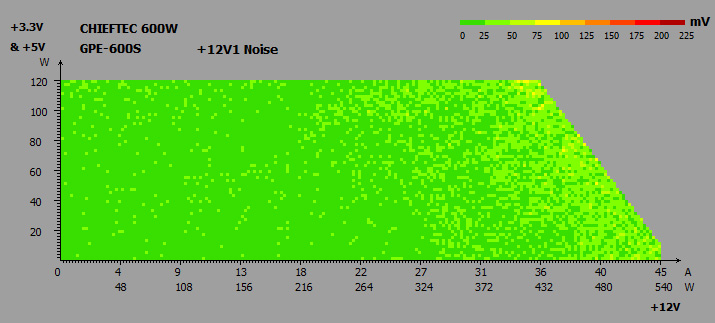

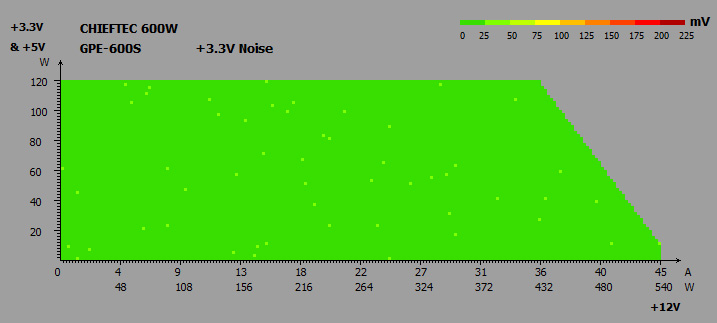

Пульсації на лініях +3,3В та +12В теж цілком вкладаються у вказані норми. А от на каналі +5В моментами при великому загальному навантаженні з’являються і значення в діапазоні від 50 до 75 мВ.

Чергова лінія живлення + 5VSB

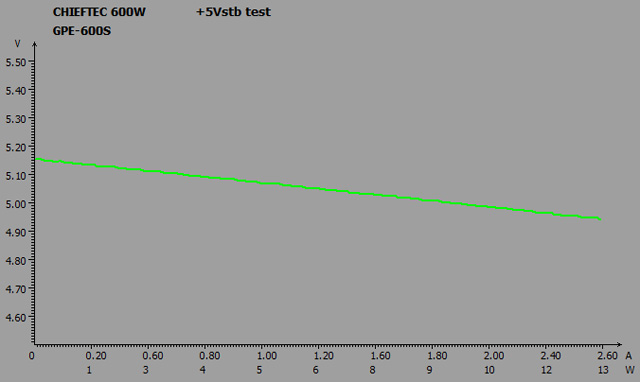

Стан чергової лінії живлення в блоці CHIEFTEC ECO GPE-600S зауважень не викликав. Залежно від навантаження, напруга на ній змінюється в допустимих межах: від 5,11 В до 4,94 В (від +2,2% до -1,2%), навіть і близько не підходячи до граничних ±5%.

PFC

Таблиця, що показує зміну PFC залежно від завантаження джерела живлення:

Навантаження, Вт

60

90

120

180

240

300

400

500

600

Навантаження*, %

10

15

20

30

40

50

67

83

100

PFC

0,74

0,88

0,92

0,95

0,97

0,98

0,99

0,99

0,99

Навантаження* – навантаження у відсотковому відношенні до номінальної потужності блока живлення.

Модуль APFC блока живлення також не підвів, навіть не зважаючи на простоту його компонування. При споживаній потужності в 120 Вт коефіцієнт PFC перевершив 0,9. Максимальне ж значення 0,99 зафіксоване при навантаженні 400 Вт і вище.

ККД

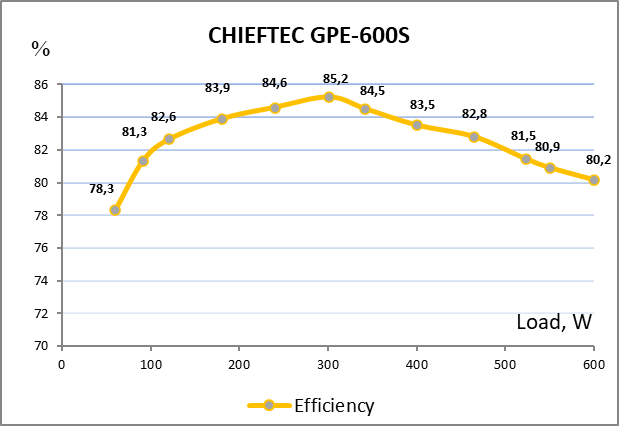

А що тут у нас з ККД? Тест реальної ефективності при різних навантаженнях показав, що CHIEFTEC ECO GPE-600S цілком може відповідати стандарту 80 PLUS White для напруги 230 В. При навантаженні 20%, 50% і 100% від номінальної потужності ККД блока живлення перевищував 82%, 85% і 80% відповідно. Але даний сертифікат так і не був отриманий.

Система охолодження і температурний режим

Побічно оцінити рівень шуму пристрою можна за швидкістю обертання вентилятора при різній величині навантаження. Інтервал часу, після якого проводилося вимірювання швидкості обертання і наступне збільшення потужності, становив близько п’ятнадцяти хвилин. Результати вимірювання відзначені точками на графіку. При цьому температура навколишнього середовища для джерела живлення становила приблизно 24°С. Потрібно відзначити, що повітря всередині корпуса комп'ютера може бути куди гарячіше, зокрема, температура 40°С є цілком допустимою. У той же час саме навантаження, що створює комп'ютерна система, носить змінний характер, а це полегшує температурний режим джерела живлення.

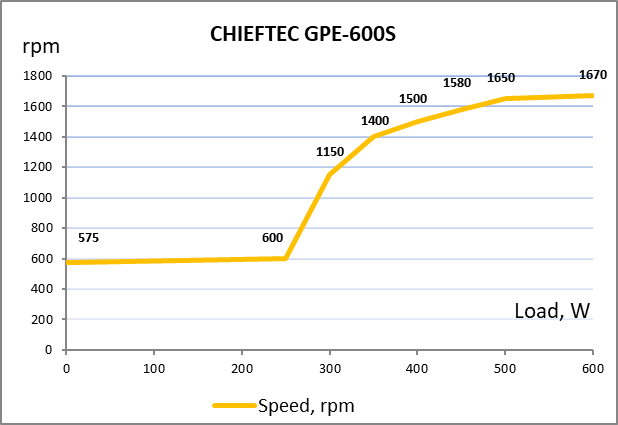

До позначки 250 Вт вертушка CHIEFTEC ECO GPE-600S обертається ну дуже повільно — до 600 об/хв, тому пристрій працює майже беззвучно. А ось далі швидкість обертання вентилятора помітно зростає, а з нею і рівень шуму — від тихого при навантаженнях до 350 Вт до нижче середнього рівня, при перевищенні даної позначки.

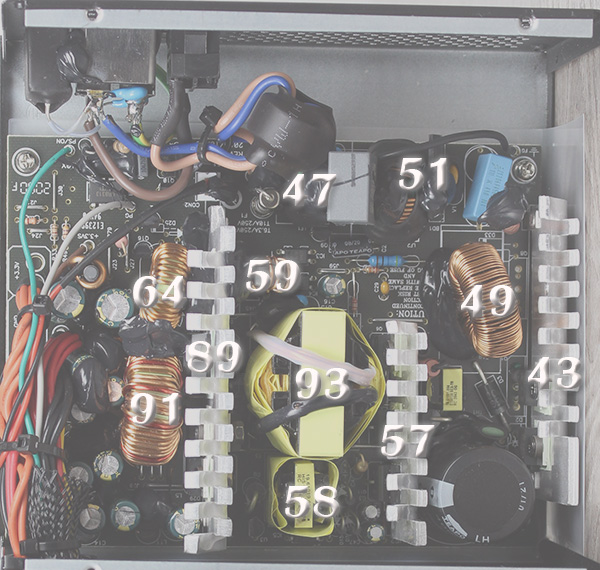

Втім, навіть швидкості вентилятора понад 1600 об/хв виявилося недостатньо для ефективного охолодження внутрішніх компонентів. Так, після 15 хвилин 500-ватного навантаження головний трансформатор прогрівся до 93°C, дросель групової стабілізації — 91°C, а радіатор з силовими елементами вторинного кола — до 89°C. Усі три значення доволі високі. Звісно ж, в іграх чи багатьох інших сценаріях зі змінним навантаженням температури тут будуть помітно меншими. І все ж ми б радили брати такий блок живлення для системи з постійним споживанням в межах 400-450 Вт.

Сторонні шуми під час роботи блока живлення

Як показала практика, на всьому діапазоні номінальної потужності CHIEFTEC ECO GPE-600S не відтворює додаткових шумів у вигляді дратівного писку дроселів або характерного гудіння трансформатора.

OverLOAD

Враховуючи помітне нагрівання компонентів навіть при навантаженні в 500 Вт, перевищувати максимально заявлені 600 Вт ми не ризикнули.

Практичні випробування на реальній конфігурації

Для побудови реальної комп'ютерної системи був задіяний потужний 12-ядерний 24-потоковий процесор AMD Ryzen 9 3900XT без розгону. А в якості відеоприскорювача ми використовували Palit GeForce RTX 3090 GamingPro OC з TDP близько 350 Вт.

Материнська плата

GIGABYTE B550 AORUS PRO (AMD Socket AM4, ATX)

Процесор

AMD Ryzen 9 3900XT (Socket AM4, 12/24 x 3,8 ГГц, 105 Вт TDP)

Кулер

ASUS TUF Gaming LC 240 ARGB

Оперативна пам’ять

2 x DDR4-2400 8 ГБ Kingston FURY Renegade (KF4000C19D4/8GX )

Відеокарти

Palit GeForce RTX 3090 GamingPro OC

SSD

Kingston SUV500 480 ГБ

Корпус

be quiet! Pure Base 600 Window

Ватметр

Seasonic PowerAngel

Мультиметр

MASTECH MY64

Вимірювання проводилися у двох режимах: «Простій» та «Максимальне навантаження», яке створювалося за допомогою стрес-тестів AIDA FPU та GPUs. Під час тестування загальне енергоспоживання системи вимірювалося за допомогою приладу Seasonic PowerAngel, напруга на лініях живлення +12В, +5В та +3,3В фіксувалася за допомогою мультиметра MASTECH MY64.

У результаті вимірювання напруги живлення на вихідних лініях були отримані такі значення:

Режим

Величина, В

Відхилення, %

+12В

Idle

12,19

+1,5

Burn

11,86

-1,2

+5В

Idle

5,04

+0,8

Burn

5,21

+4,2

+3,3В

Idle

3,39

+2,7

Burn

3,38

+2,4

Вхідне енергоспоживання, Вт

Idle

54

Burn

593

При такому навантаженні напруга на лінії +12В дещо просідає, тоді як на каналі +5В піднімається — класичний приклад групової стабілізації. І все ж значення на усіх каналах далекі від критичних ±5%. І це ми говоримо про систему на основі 24-потокового процесора та передтопової GeForce RTX 3090!

Енергоспоживання у простої та у вимкненому стані комп'ютера

На додаток до всього перерахованого вище, блок живлення CHIEFTEC ECO GPE-600S порадує свого власника низьким енергоспоживанням у вимкненому стані комп'ютера - 2 Вт і в сплячому режимі - 2 Вт.


Підсумок

Блок живлення CHIEFTEC ECO GPE-600S потужністю 600 Вт із цінником менше 50 “зелених” є доволі бюджетним рішенням, що відобразилося на його можливостях.


З одного боку, він цілком може видати потужність, близьку до вказаної виробником, до того ж без особливих перекосів напруг живлення. На практиці навіть система з 24-потоковим AMD Ryzen 9 3900XT та NVIDIA GeForce RTX 3090 виявилася йому “по зубах”.

І все ж в такому випадку на лінії +12В і особливо на +5В помітно зростають пульсації. Крім того, уже при тривалому 500-ватному навантаженні температура деяких внутрішніх елементів досягнула позначки 90°C.

Тому в реальності при використанні CHIEFTEC ECO GPE-600S ми б радили обмежитися компонентами з сумарним енергоспоживанням у межах 450 Вт. Тобто конфігурацію на зразок Core i5-13400F / Ryzen 5 7600 та GeForce RTX 3050 / Radeon RX 6600 XT він потягне без проблем. І, що також важливо, при цьому не потривожить акустичний комфорт користувача.

В іншому маємо приємні, як на бюджетне рішення, бонуси у вигляді тайванських конденсаторів, у тому числі високотемпературних в вузлі фільтрації, достатню кількість конекторів, ряд базових захистів, повноцінний вхідний фільтр і ККД до 85%. Втім, все це стосується і 700-ватного рішення CHIEFTEC ECO GPE-700S, яке на нашому ринку дорожче усього на $2.

Переваги:

  • порівняно високий рівень ККД, як для бюджетних рішень (в піку понад 85%);
  • наявність виділеного каналу +12В з навантажувальною здатністю до 45 А (540 Вт);
  • при підключенні до потужної конфігурації напруги не покидають допустимі норми;
  • наявність всіх базових захистів;
  • застосування тайванських конденсаторів;
  • активний метод компенсації реактивної потужності;
  • низьке енергоспоживання в режимі сну і у вимкненому стані комп'ютера;
  • дуже тиха робота при невеликому навантаженні;
  • пара 6+2-контактних роз'ємів PCIe;
  • доступна вартість ($47).

Особливості:

  • підтримується тільки робота в мережах із напругою 230 В.

Недоліки:

  • високе нагрівання внутрішніх компонентів при навантаженні.


Автор: Олесь Пахолок
