Огляд блока живлення CHIEFTEC CORE BBS-600S: не все те золото...

Можливо, у вас неодноразово виникало бажання прикупити пристрій з ярликом «80 PLUS Gold», проте ціни змушували дивитися в бік менш благородних металів - Silver, Bronze, а то і зовсім народного «80 PLUS». Але виробники блоків живлення, як і інших комплектуючих, нерідко прагнуть зробити свої моделі більш доступними. Це стосується і «золотих» рішень.

CHIEFTEC CORE BBS-600S

За рахунок чого - дізнаємося на прикладі 600-ватного джерела живлення CHIEFTEC CORE BBS-600S. Є також 500- і 700-Вт його модифікації, в яких повинно бути чимало спільного.

Специфікація

Модель

CHIEFTEC CORE BBS-600S

Тип

ATX12V v2.3

Максимальна потужність, Вт

600

Потужність каналом +12В, Вт

588

Потужність ліній +3,3В и +5В, Вт

110

Кількість ліній +12В

1

Максимальний вихідний струм каналу +3,3В, А

20

Максимальний вихідний струм каналу +5В, А

20

Максимальний вихідний струм каналу +12В, А

49

Максимальний вихідний струм каналу -12В, А

0,3

Максимальний вихідний струм каналу +5Vsb (чергова лінія живлення), А

2,5

Вхідна напруга, В

100 − 240

Частота, Гц

47 − 63

Вхідний струм, А

9

ККД, %

>90

Сертифікований 80 PLUS

Gold

Метод компенсації коефіцієнта потужності

Активний

Коефіцієнт потужності (PF), %

>90

PCIe-роз'єми

2 (6+2-контактні)

Модульний

Ні

Розміри вентилятора, мм

120 х 120 х 25

Тип підшипника вентилятора

Sleeve (ковзання)

Захисти

OPP, OVP, SCP

Розміри, мм

140 х 150 х 87

Маса, кг

1,67

Гарантія, років

24

Сайт виробника

CHIEFTEC

Сторінка продукту

Упаковка і комплект постачання

Уніфікована коробка обзавелася електротехнічними характеристиками всіх трьох джерел, що вже приємно.

CHIEFTEC CORE BBS-600S

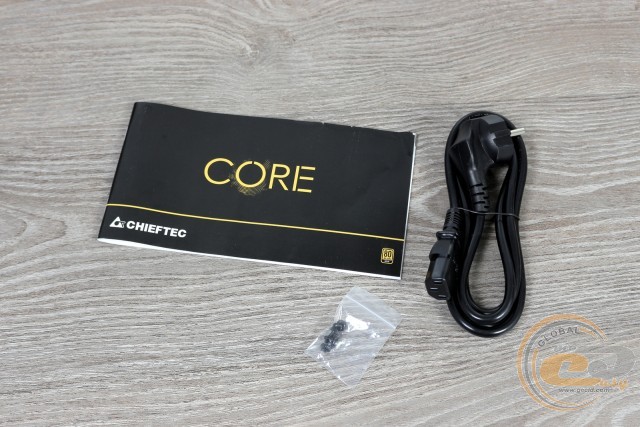

Та й комплектація лише мінімально вплине на ціну пристрою:

  • мережевий шнур живлення;
  • гвинти для кріплення БЖ всередині корпуса;
  • інструкція для користувача.

А що, більше і не треба.

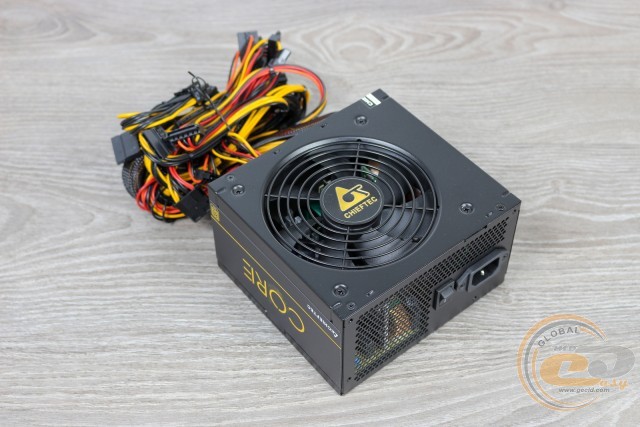

Зовнішній вигляд

CHIEFTEC CORE BBS-600S

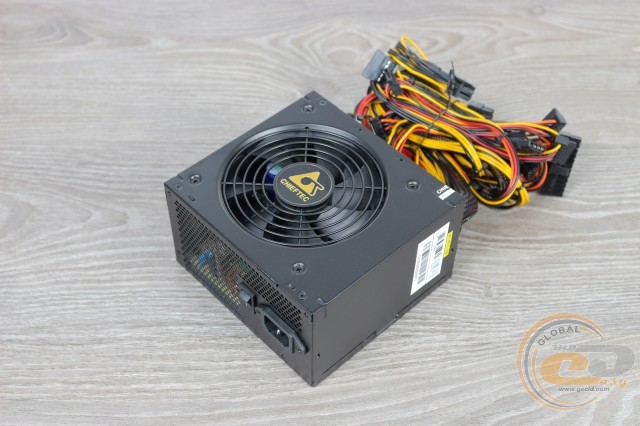

На вигляд перед нами цілком звичний БЖ, по чорній матовій зовнішності якого важко визначити його технічні можливості. Розміри CHIEFTEC BBS-600S цілком стандартні, тому будь-яких проблем сумісності з корпусами бути не повинно.

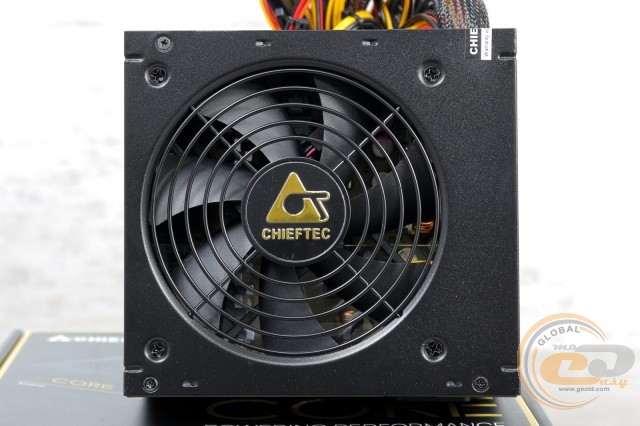

CHIEFTEC CORE BBS-600S

Решітка типу «гриль» прикрашена золотистим логотипом виробника. Сама вертушка злегка зміщена в бік, і не дарма - таким чином обдуваються найвимогливіші до активної циркуляції вузли.

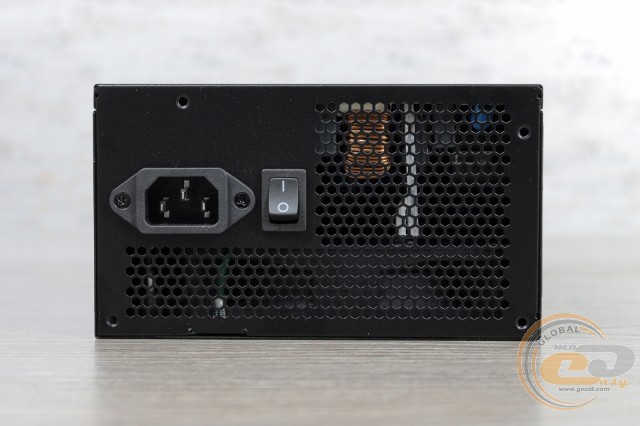

CHIEFTEC CORE BBS-600S

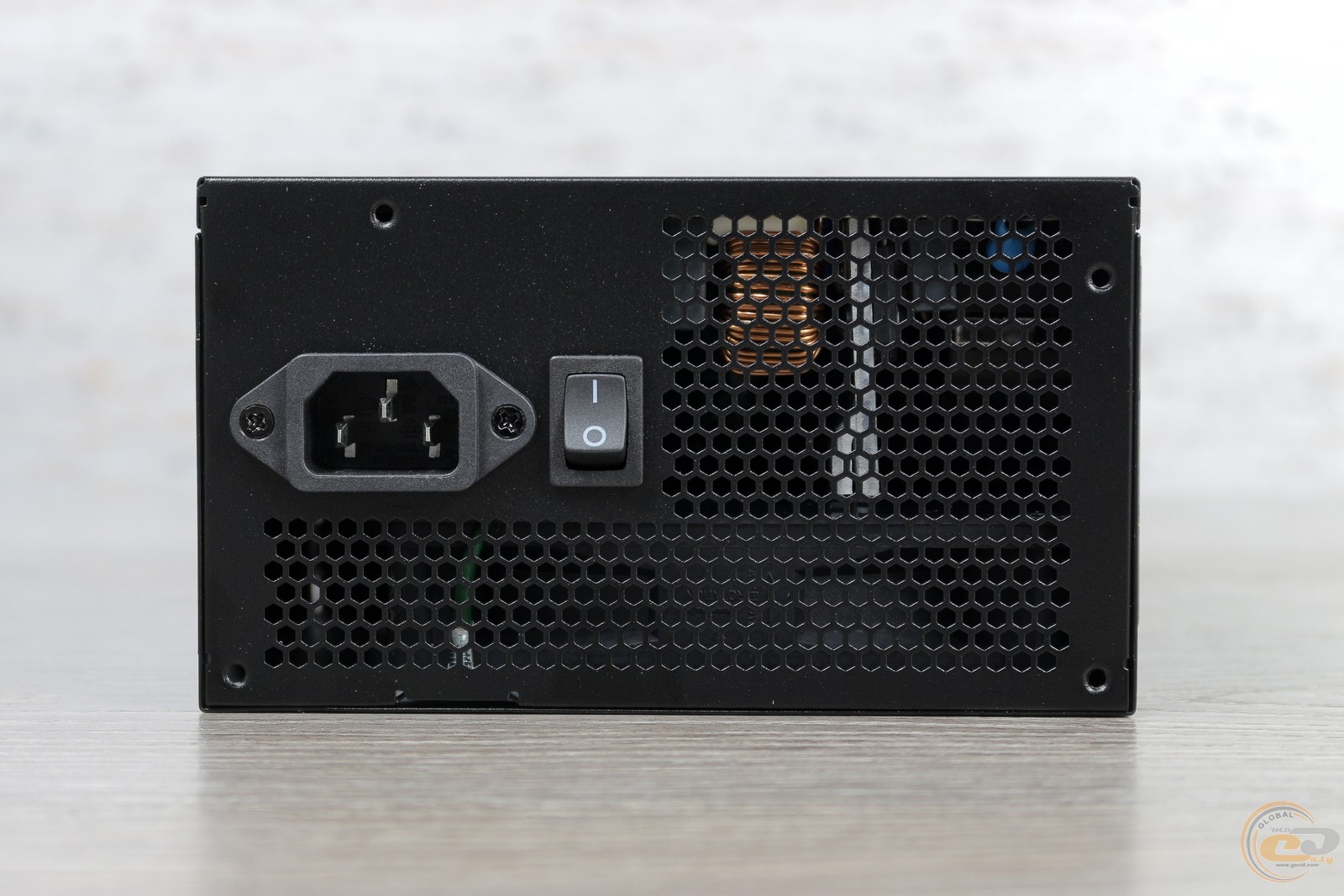

Соти, вхідний роз'єм і вимикач - абсолютно ніяких сюрпризів з тилу, що, напевно, добре. Йдемо далі.

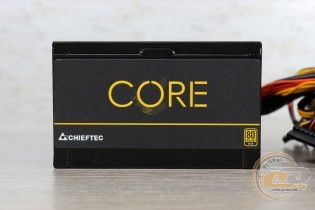

CHIEFTEC CORE BBS-600S CHIEFTEC CORE BBS-600S

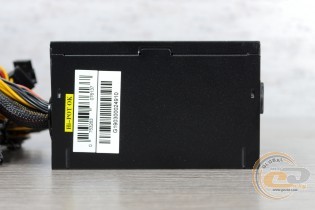

На обох боковинах передбачені наклейки.

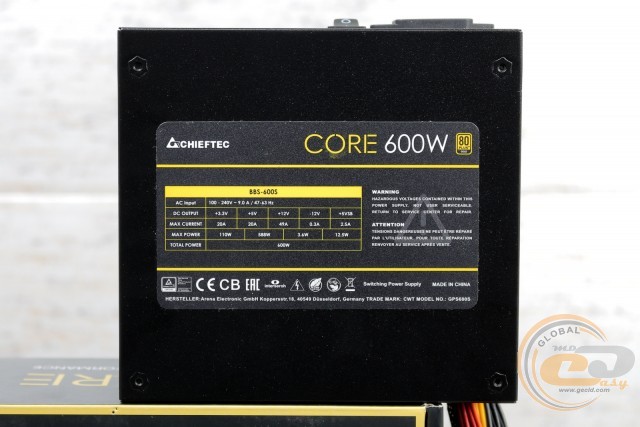

CHIEFTEC CORE BBS-600S

Але найцінніша інформація розташована на суцільний панелі між ними. Дізнаємося про використання єдиної лінії +12В, яка видає 588 Вт потужності (98% від номіналу). Ну а загальна потужність каналів +3,3В і +5В дорівнює 110 Вт, чого також буде цілком достатньо. Сподіваємося, крос-тестування підтвердить усі ці показники.

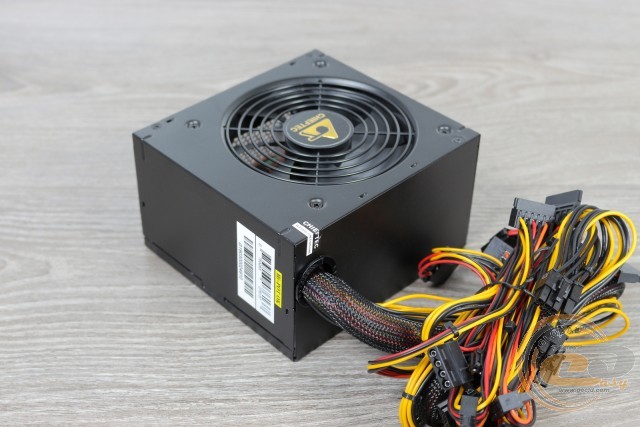

CHIEFTEC CORE BBS-600S

Зберегти компактні розміри блока живлення CHIEFTEC BBS-600S допоміг у тому числі і висновок кабелів безпосередньо з його корпуса.

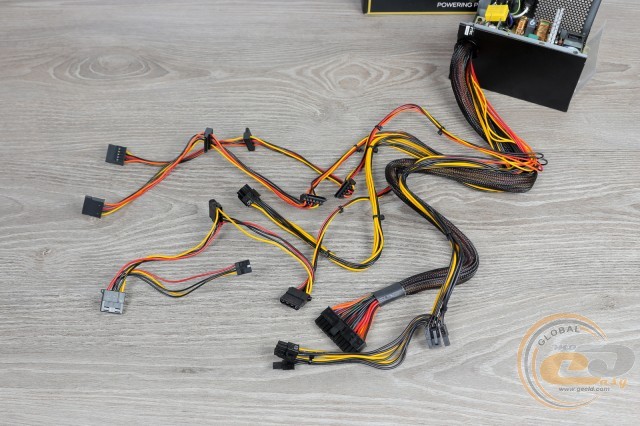

CHIEFTEC CORE BBS-600S

Внаслідок економії маємо звичайні круглі дроти. Нейлонове обплетення отримав тільки 20+4-контактний ATX. У більшості випадків використовується звичний калібр 18 AWG (1,024 мм в діаметрі з площею перетину 0,823 мм 2). І тільки периферійні SATA і PATA обійшлися трохи більше дрібними дротами 20 AWG. Зате довжину у всіх випадках залишили з запасом.

Основні конектори живлення представлені 20+4-контактним ATX і 4+4-контактним ATX12V. Не обійшлося і без пари роз'ємів PCIe в 6+2-контактному виконанні для підключення майже будь-якої відеокарти. Для шести SATA-накопичувачів і іншої периферії також є все необхідне.

Повна конфігурація системи кабелів виглядає так:

Типи роз'ємів

Кількість


Довжина проводів до роз'єму (роз'ємів), см

20+4-контактний ATX

1

65

4+4-контактний ATX12V

1

65

два 6+2-контактних PCIe

1

55-65

три SATA

2

50-65-80

три PATA + один FDD

1

50-65-80-95

Внутрішня будова

CHIEFTEC CORE BBS-600S

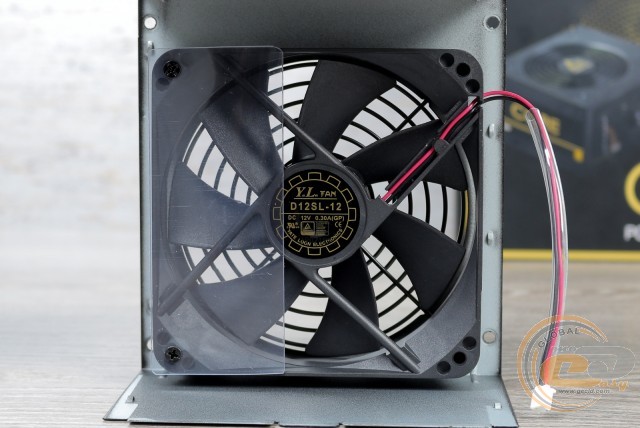

За активне охолодження в CHIEFTEC BBS-600S відповідає 120-мм 7-лопатевий вентилятор Yate Loon D12SL-12, який споживає 3,6 Вт (12 В при 0,3 А). Його ж ми раніше бачили всередині... корпуса CHIEFTEC SMART CH-09B-B-U3. Електротехнічні параметри залишилися колишніми, але ось форма лопатей злегка змінилася. З'ємний двоконтактний конектор дозволить без проблем замінити пропелер, тим більше що потреба в цьому з часом може виникнути, адже маємо справу зі звичайною втулкою.

CHIEFTEC CORE BBS-600S

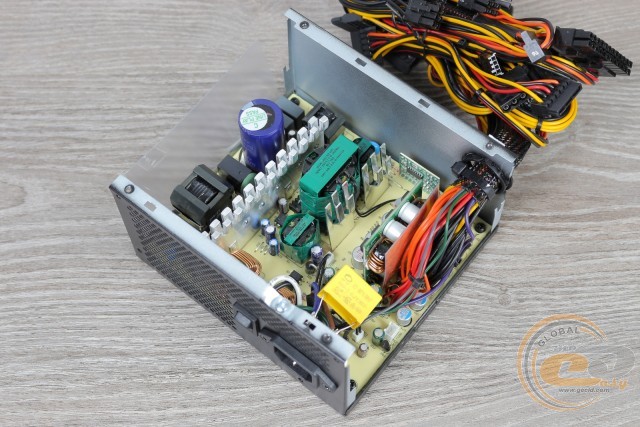

Для пасивного відведення використовуються алюмінієві радіатори природного кольору. З огляду на високий ККД, у великих їх розмірах потреби не було.

CHIEFTEC CORE BBS-600S

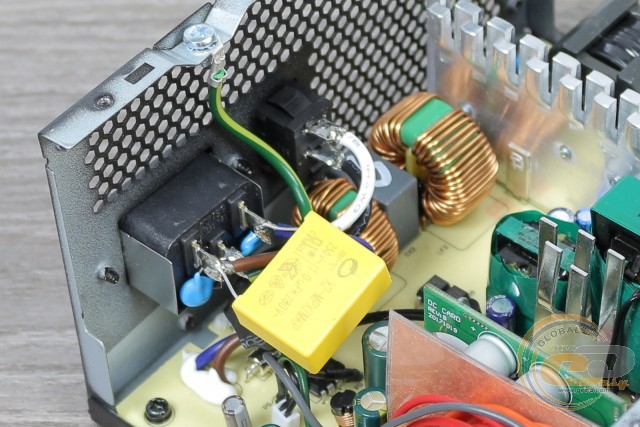

Отже, уся принадність у деталях, до них і перейдемо. Вхідний EMI-фільтр обладнаний повним набором необхідних складових: парою X- і чотирма Y-конденсаторами, двома котушками і навіть варистором.
