Огляд блока живлення be quiet! PURE POWER 12 M 850W: для любителів тиші

У кінці 2022 року широкого розголосу набула поява нового стандарту блоків живлення — ATX12V 3.0. Якщо говорити про розміри чи форму таких пристроїв, то ніяких змін у цьому напрямку не відбулося. Що ж стосується ключового нововведення, то тепер всі блочки даного стандарту потужністю понад 450 Вт повинні бути обладнані роз’ємом 12VHPWR. Нагадаємо, такий використовується для живлення відеокарт NVIDIA 4000-ої лінійки. До того ж поруч з конектором радиться вказувати потужність, яку він здатний передавати. А максимальне таке значення становить цілих 600 Вт — до слова, стільки ж можуть передавати чотири 6+2-контактні конектори PCIe.

Ці та інші зміни торкнулися свіженького блока живлення be quiet! PURE POWER 12 M 850W, який і потрапив до нас на тестування. Ще однією примітною особливістю цього “золотого” пристрою з модульними кабелями є 10-річна гарантія від виробника. Що ж, давайте гарненько роздивимося його зовні і всередині, а також протестуємо реальні його можливості.

Специфікація

Модель	be quiet! PURE POWER 12 M 850W (BN344)
Тип	ATX12V 3.0 / EPS 2.92
Номінальна потужність, Вт	850
Пікова потужність, Вт	900
Потужність по каналах +12В, Вт	850
Потужність ліній +3,3В і +5В, Вт	120
Кількість ліній +12В	2
Максимальний вхідний струм каналу +3,3В, А	22
Максимальний вхідний струм каналу +5В, А	22
Максимальний вхідний струм каналу +12В1, А	40
Максимальний вхідний струм каналу +12В2, А	36
Максимальний загальний вхідний струм каналів +12В, А	70,9
Максимальний вхідний струм каналу -12В, А	0,3
Максимальний вхідний струм каналу +5Vsb (чергова лінія живлення), А	3
Вхідна напруга, В	100 – 240
Частота напруги живлення, Гц	50 – 60
Вхідний струм, А	6 – 12
ККД, %	≥93
Сертифікація 80 PLUS	Gold
Метод компенсації коефіцієнту потужності	Активний
Коефіцієнт потужності (PF), %	≤98
PCIe-роз’ємів	4 (6+2-контактні)
Роз’єм PCIe 5.0 (12VHPWR)	1 (600 Вт)
Модульний	Так
Розміри вентилятора, мм	120 х 120 х 25
Тип підшипника вентилятора	Rifle Bearing
Максимальна швидкість обертання, об/хв	2 000
Захисти	SCP, OPP, OTP, OVP, OCP, UVP, SIP
Час напрацювання на відмову, год	>100 000
Розміри (Д х Ш х В), мм	160 х 150 х 86
Вага, кг	1,85
Гарантія, років	10
Сайт виробника	be quiet!
Сторінка продукту	be quiet! PURE POWER 12 M 850W

Пакування та комплект постачання

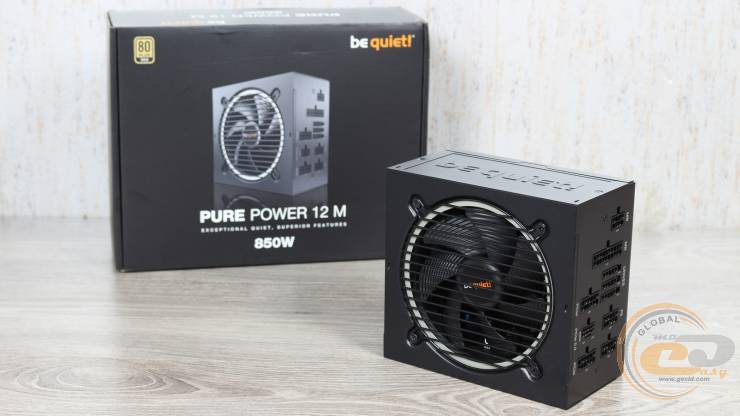

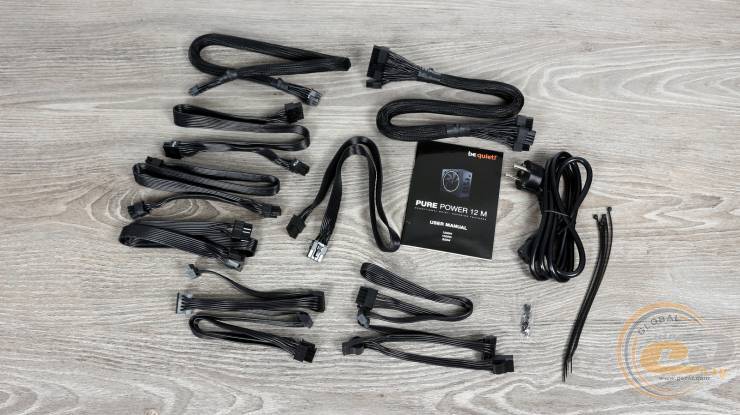

Коробка з фірмовим оформленням повідомляє чимало деталей про поміщений усередині пристрій. Додатковим його захистом служить пухирчаста упаковка, а поруч поклали:

• кабель живлення;
• модульні кабелі;
• кріпильні гвинти;
• стяжки для кабелів;
• посібник користувача.

Що ж, все необхідне на місці, от і добре.

Зовнішній вигляд

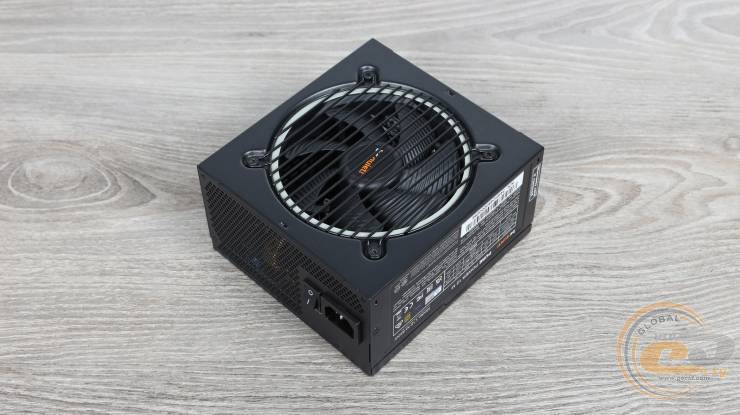

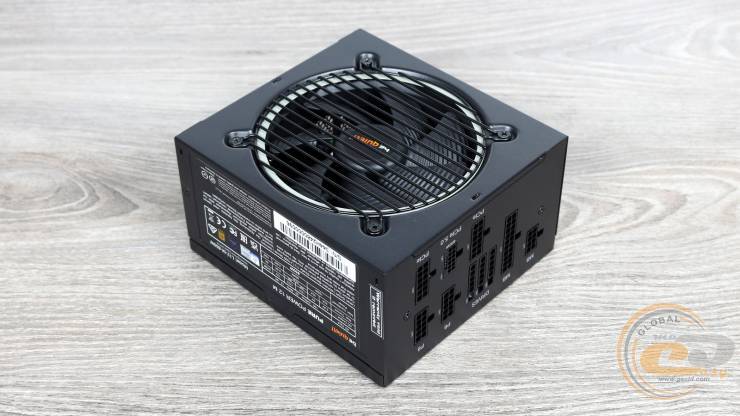

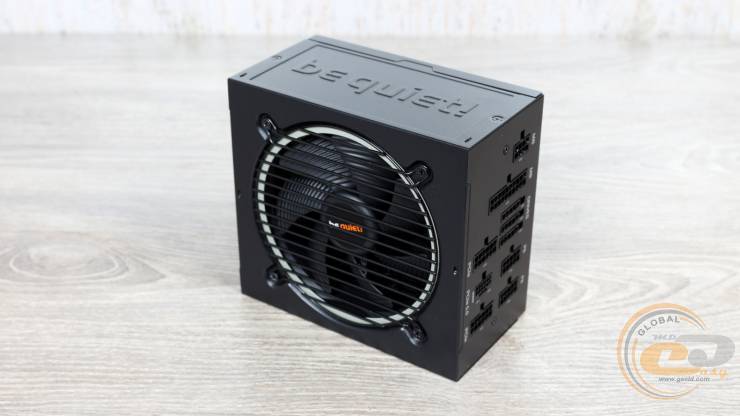

Зовнішній вигляд be quiet! PURE POWER 12 M 850W нагадує інші моделі виробника — маємо характерні доповнення у вигляді білих та оранжевих вкраплень. Розміри корпусу дещо більші за мінімальні для формату ATX і складають 160 х 150 х 86 мм.

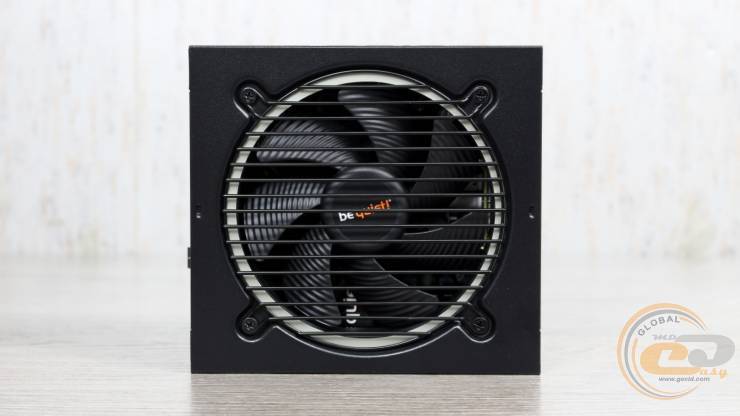

Під решіткою типу “гриль” ховається 120-мм вентилятор з фірмовим логотипом та хвилястими лопатями, які покликані знизити турбулентність.

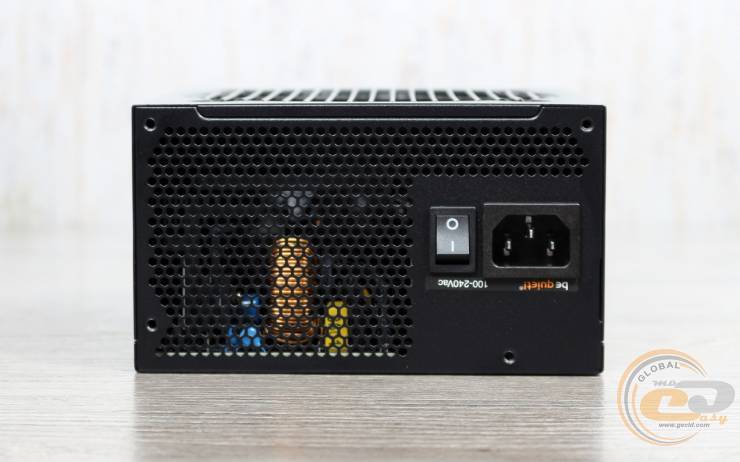

Тильна сторона цілком звична і несе на собі вимикач, роз’єм живлення та отвори-соти.

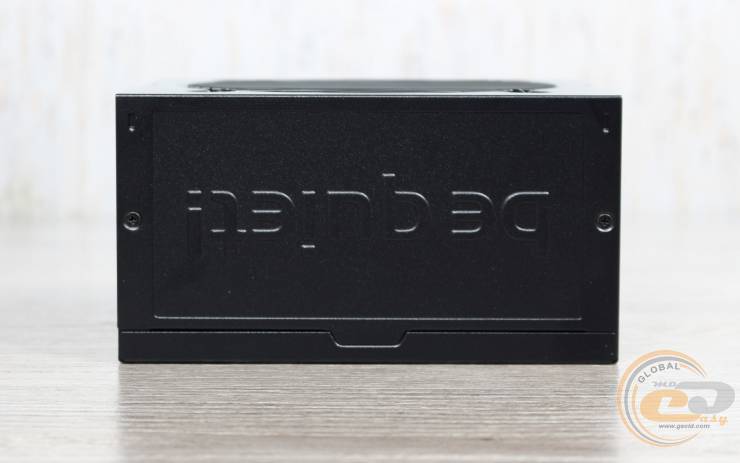

На одній із боковин розташувалася перфорація з вказівкою виробника. Також з обох боків є гвинти, які дозволяють потрапити всередину.

Втім, на одному з них розташована гарантійна пломба, тому цю процедуру краще всього відкласти.

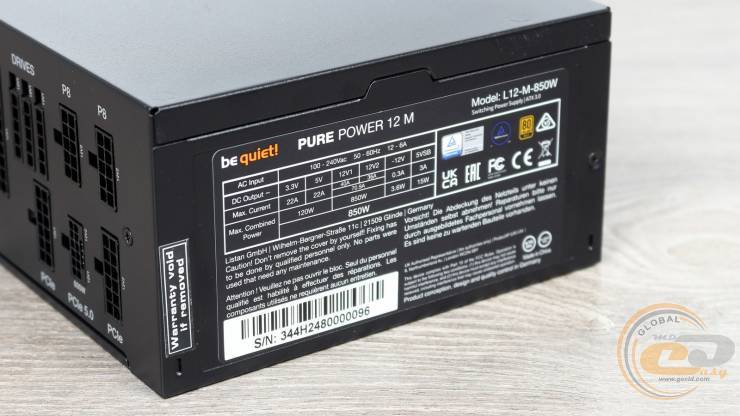

В свою чергу наклейка поруч повідомляє про наявність пари ліній +12В сумарною потужністю 850 Вт, яка ідентична номінальній. Такий показник вказує на застосування всередині сучасних DC-DC-перетворювачів. В той же час сумарна потужність молодших +3,3 і +5В становить цілком достатні 120 Вт або ж до 22 А на канал.

А ще поруч розташована позначка про наявність сертифікату енергоефективності 80 PLUS Gold для мереж з широким діапазоном напруг — від 100 В до 240 В.

Усі кабелі be quiet! PURE POWER 12 M 850W є модульними і більшість з них представлені зручними гнучкими шлейфами. Що цікаво, найбільш навантажені провідники мають калібр 16 AWG, інші ж — від 18 до 28 AWG.

Повна конфігурація системи кабелів виглядає наступним чином:

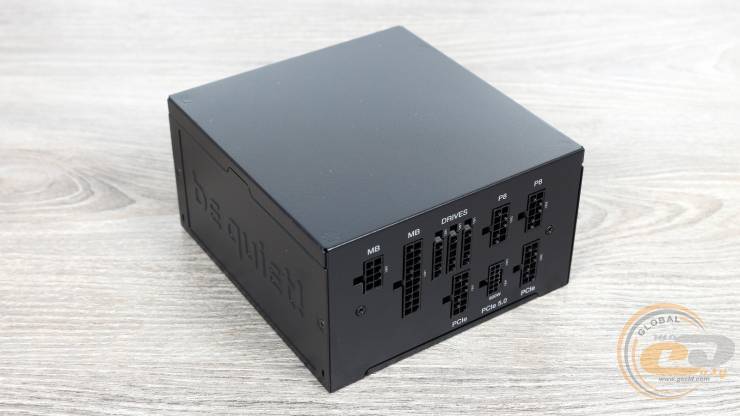

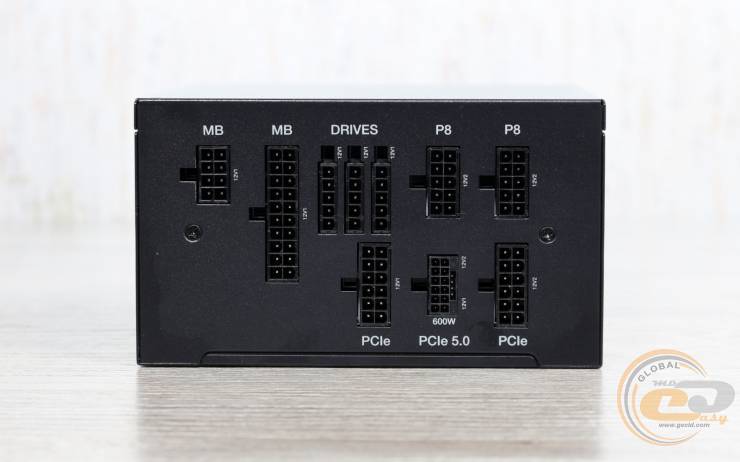

Основні конектори живлення be quiet! PURE POWER 12 M 850W представлені 20+4-контактним ATX та парою 8-контактних ATX12V, один із яких є розбірним.

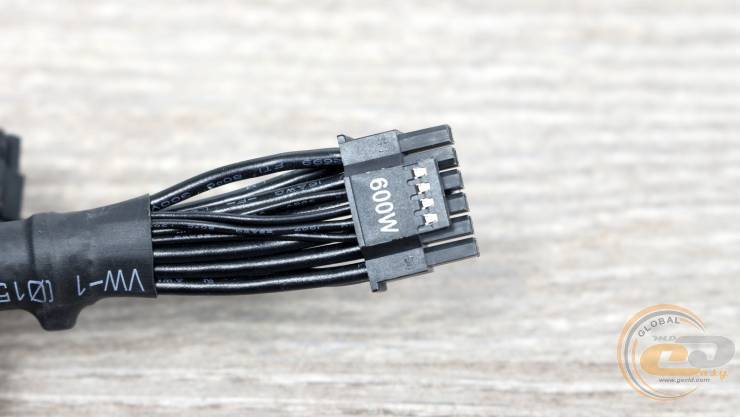

Для під’єднання відеокарти в наявності чотири роз'єми PCIe у 6+2-контактному виконанні та один свіженький PCIe 5.0 (він же 12VHPWR) з вказівкою максимальної потужності 600 Вт для живлення новинок від NVIDIA. А для периферії маємо шість SATA та пару PATA на двох окремих кабелях.

Що ж, такої кількості конекторів та довжини проводів цілком вистачить для задоволення потреб абсолютної більшості користувачів. До слова, моделі потужністю 1000 та 1200 Вт мають аналогічну конфігурацію роз’ємів. А підписи на корпусі разом із різною формою та кількістю отворів допоможуть нічого не наплутати при підключенні.

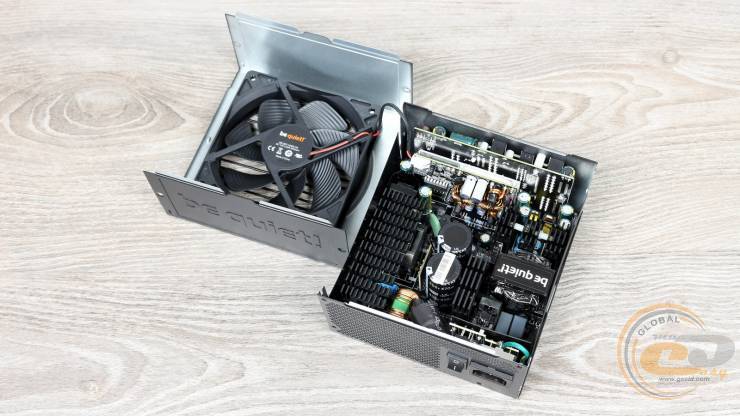

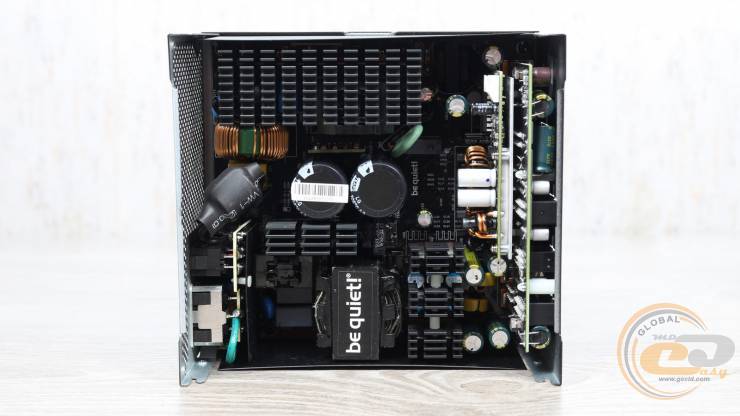

Внутрішня будова

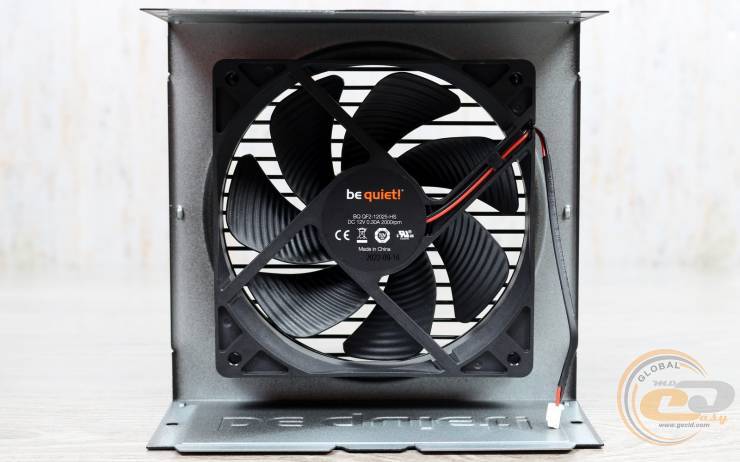

У основі вентилятора be quiet! QF2-12025-HS лежить поліпшена втулка з нарізкою (Rifle Bearing). Цілком звичні розміри 120 х 120 х 25 мм тут поєднуються з невисоким енергоспоживанням до 3,6 Вт (0,3 А при 12 В). А максимальна швидкість обертання досягає 2000 об/хв, втім, навіть при номінальному навантаженні ми її не побачили — пропелер обертався помітно повільніше.

Відведення тепла від найгарячіших компонентів усередині be quiet! PURE POWER 12 M 850W забезпечують три радіатори: на ключах первинного перетворювача, діодній збірці та силових елементах модуля APFC, а також на складових вторинного перетворювача. Компонування доволі тісне, не в останню чергу через розлогі гребені радіаторів. І все ж ключові вузли ми постаралися роздивитися.

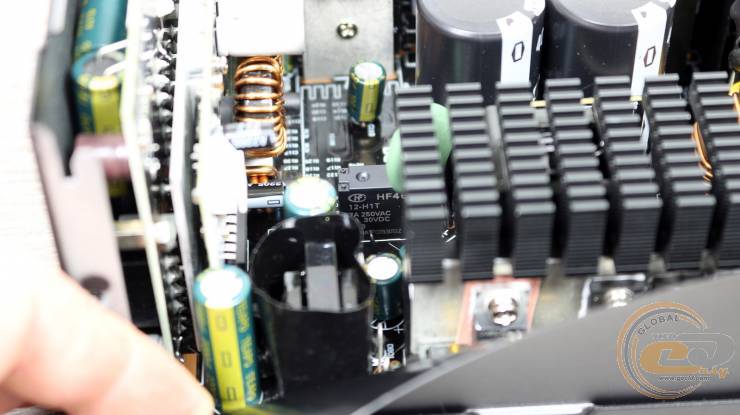

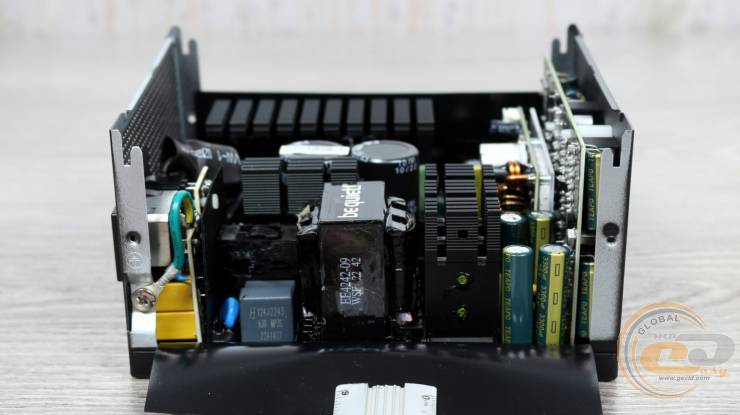

Частина вхідного фільтра розташувалася на дочірній платі, решта ж — уже на основній. В наявності достаток X- та Y-конденсаторів, варистор для обмежень стрибків напруги та терморезистор з реле для обмеження пускових струмів.

Діодна збірка закріплена на радіаторі поряд з дроселем вузла APFC. І не дивно, адже блочок підтримує роботу в широкому діапазоні напруги. Так, при вхідній напрузі 100 В тут буде проходити в 2,3 рази більший струм, ніж у звичних мережах 230 В.

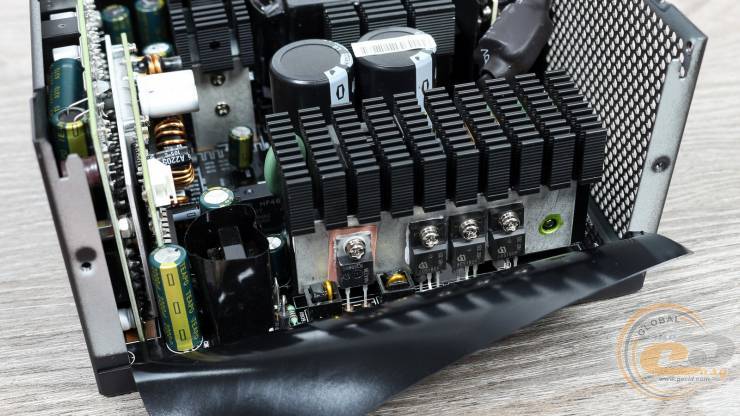

Недаремно охолоджувач виявився доволі громіздким — він також відводить тепло від силових елементів вузла APFC, представлених тут у повному складі — трьох транзисторів 60S180P7 та діода Шотткі D0865C6. Всі елементи виготовлені відомою німецькою компанією Infineon.

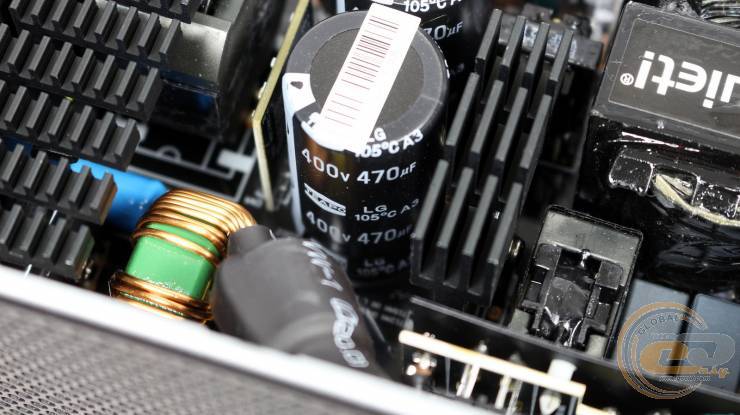

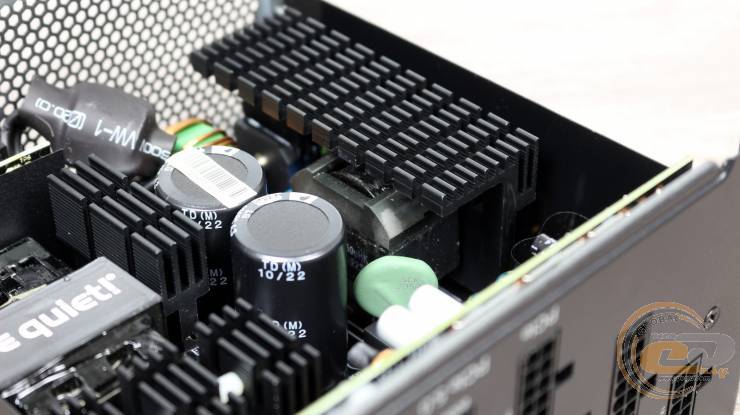

Вхідний конденсатор TEAPO родом із Тайваню і має доволі хорошу якість, хоча і поступається японській продукції. Він належить до високотемпературної серії (105°С), а от показник ємності 470 мкФ тут порівняно невеликий, враховуючи доволі значну номінальну потужність 850 Вт.

Справа від нього помітний радіатор з двома транзисторами первинного перетворювача напруги.

В основі be quiet! PURE POWER 12 M 850W використовується високоефективна напівмостова схема, на що вказує наявність пари X-конденсаторів біля головного трансформатора.

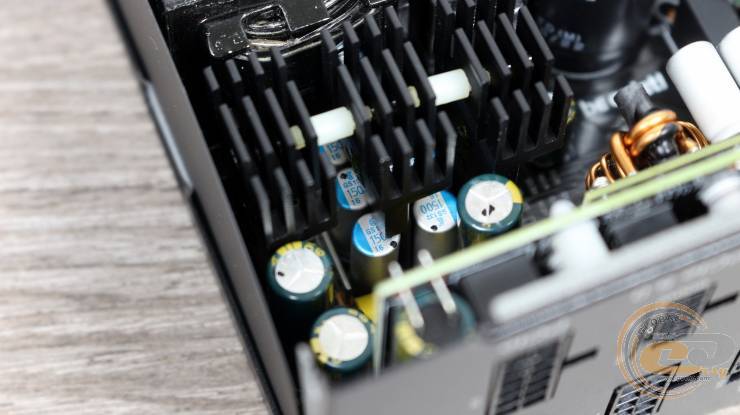

По інший його бік розташований охолоджувач елементів синхронного випрямляча. В його склад входять 4 або 8 польових транзисторів, розташованих на звороті плати. Вони і формують напругу +12В.

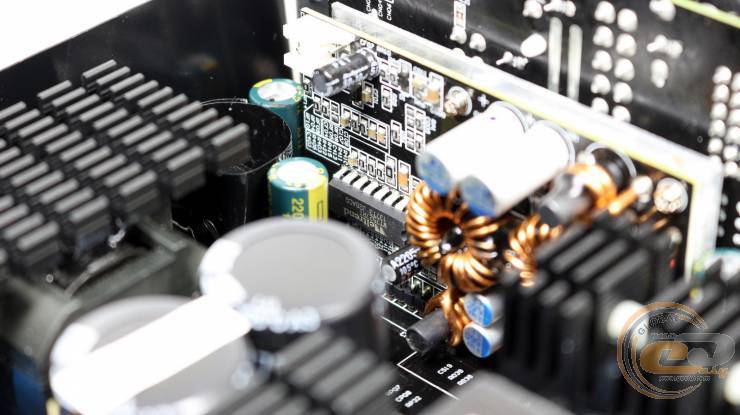

В свою чергу ще одна дочірня плата несе на собі LC-елементи DC-DC-перетворювача, який утворює канали +5 і +3,3В. Тут же розташована мікросхема-супервізор WT7527RT, завдяки якій у блочку був реалізований цілий ряд захистів:

• від підвищеної вихідної напруги (OVP);
• від заниженої вихідної напруги (UVP);
• від короткого замикання (SCP);
• від перевантаження за потужністю (OPP);
• від перевантаження за струмом кожного каналу (OCP);
• від перегрівання (OTP);
• від імпульсних перешкод (SIP).

У фільтрі використовуються тайванські конденсатори виробництва TEAPO із високотемпературних серій. А в інших вузлах, у томі числі на дочірній вихідній платі, нам також зустрілися і твердотільні елементи, і японські електроліти Rubycon.

Що ж, зовні і всередині все виглядає гарно. Давайте тепер дізнаємося, як все це працює.

Крос-навантажувальні характеристики

Згідно з нормами стандарту ATX12V, допустимий діапазон відхилення напруги для всіх ліній живлення становить ±5% від їх номіналу. У той же в комплектному посібнику користувача виробник вказує дещо вужчі межі - ±4%.

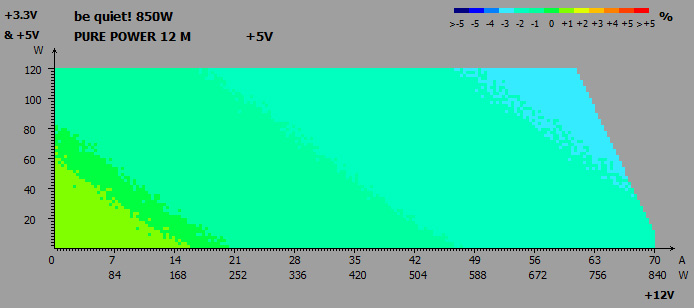

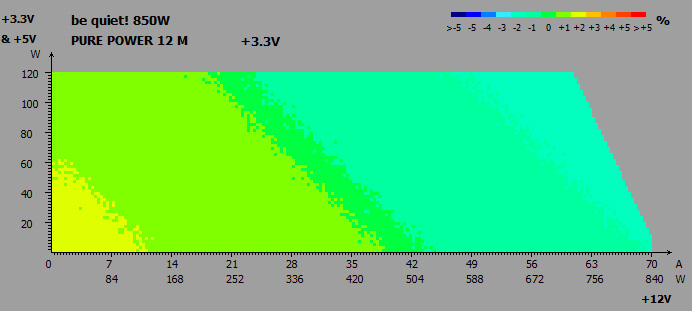

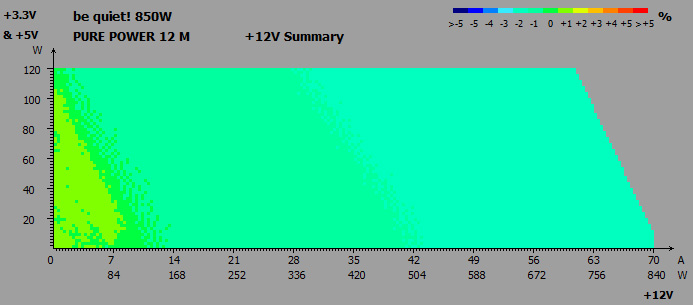

Під час крос-навантажувальних тестів на основних лініях живлення be quiet! PURE POWER 12 M 850W були зафіксовані такі відхилення:

• лінія +3,3В: від -2% до +2%;
• лінія +5В: від -3% до +1%;
• лінія +12В: від -2% до +1%.

Як видно з тестів, на всіх каналах be quiet! PURE POWER 12 M 850W маємо показники в дуже вузьких межах ±3% — вони ще менші, аніж обіцяні виробником. А найзатребуваніша лінія +12В виявилася і найбільш “непохитною”.

Шуми і пульсації на всьому діапазоні напруг

Для стандарту ATX12V передбачені такі допустимі норми, що стосуються рівня пульсацій (peak-to-peak):

• лінії +3,3В і +5В: 50 мВ;
• лінія +12В: 120 мВ.

Втім, виробник пообіцяв до 40 мВ на менших лініях і до 80 мВ на 12-вольтовій.

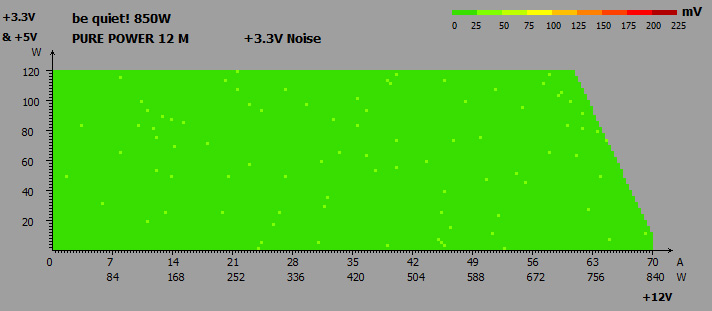

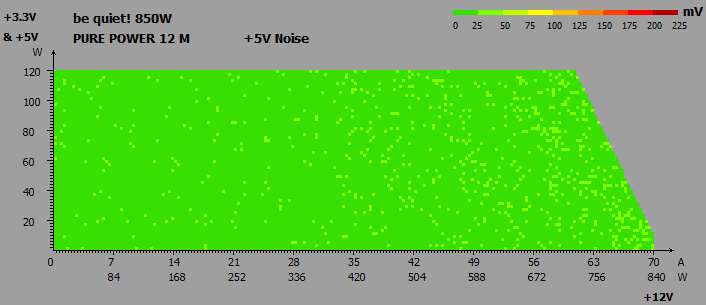

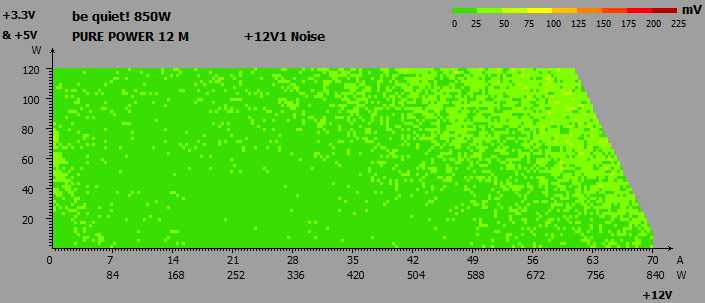

На жаль, наші тести не дозволяють провести градацію між 40 і 50 мВ. Але можемо з упевненістю сказати, що пульсації на лініях +3,3В і +5В не перевищували 50 мВ, а на +12В — 75 мВ.

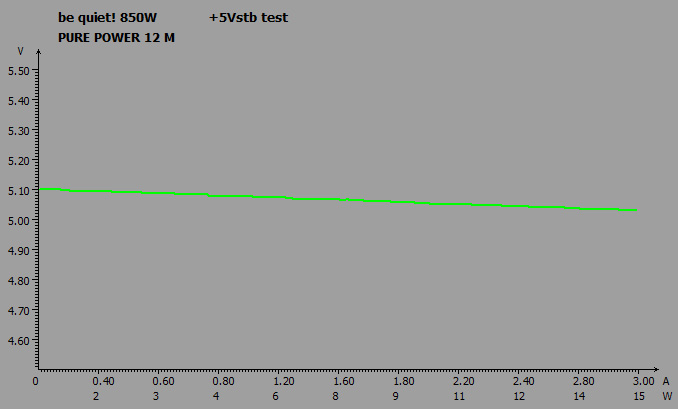

Чергова лінія живлення + 5VSB

Не викликав зауважень і стан чергової лінії живлення. Залежно від навантаження, напруга на ній змінюється в допустимих межах: від 5,1 до 5,03 В (від +2% до +0,6%), навіть і близько не підходячи до граничних ±5% чи обіцяних виробником ±4%.

PFC

Таблиця, що показує зміну PFC залежно від завантаження джерела живлення:

Навантаження* – навантаження у відсотковому відношенні до номінальної потужності блока живлення.

Модуль APFC блока живлення також не підвів — при споживаній потужності в 170 Вт коефіцієнт PFC перевершив 0,9, що і очікувалося відповідно до вимог стандарту 80 PLUS Gold. Максимальне ж значення 0,98 зафіксоване при номінальних 850 Вт.

ККД

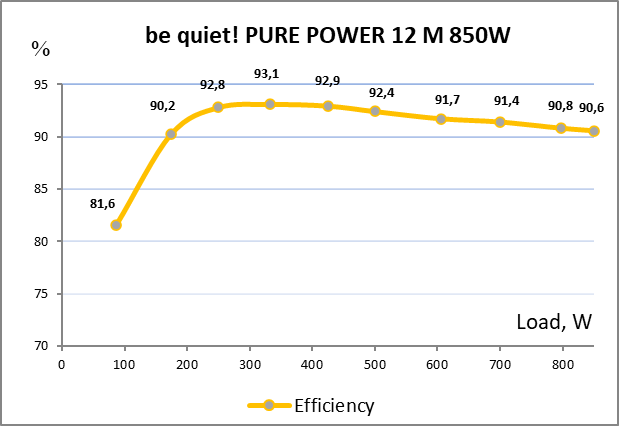

А що тут у нас з ККД? Тест реальної ефективності при різних навантаженнях підтвердив, що be quiet! PURE POWER 12 M 850W цілком відповідає стандарту 80 PLUS Gold. При навантаженні 20%, 50% і 100% від номінальної потужності ККД блока живлення перевищував 88%, 92% і 88% відповідно.

Система охолодження і температурний режим

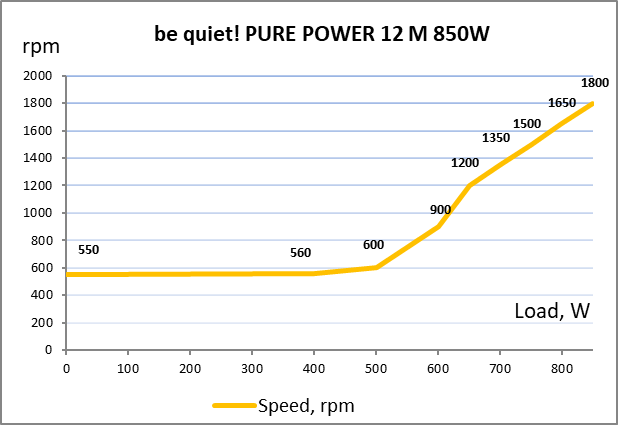

Побічно оцінити рівень шуму пристрою можна за швидкістю обертання вентилятора при різній величині навантаження. Інтервал часу, після якого проводилося вимірювання швидкості обертання і наступне збільшення потужності, становив близько двадцяти хвилин. Результати вимірювання відзначені точками на графіку. При цьому температура навколишнього середовища для джерела живлення становила приблизно 23-27°С. Потрібно відзначити, що повітря всередині корпуса комп'ютера може бути куди гарячіше, зокрема, температура 40°С є цілком допустимою. У той же час саме навантаження, створюване комп'ютерною системою, носить змінний характер, що полегшує температурний режим джерела живлення.

Аж до позначки 600 Вт (71% від номіналу) вертушка be quiet! PURE POWER 12 M 850W обертається ну дуже повільно — 550-900 об/хв, тому блок живлення працює тихесенько. Далі швидкість обертання поступово зростає — до 700 Вт вентилятор все ще тихий, а до 850 Вт шум нижче середнього рівня. Що ж, акустичний фон цілком новинки відповідає назві виробника пристрою.

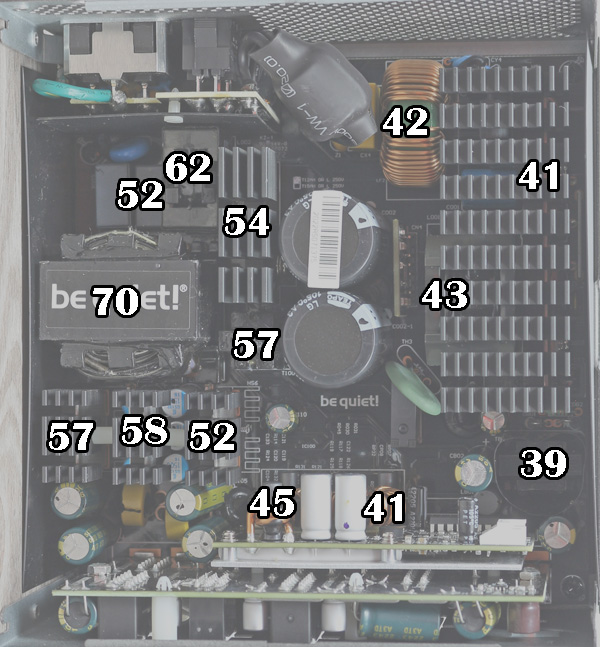

Як показує карта температур після 10-хвилинного 850-ватного навантаження, вентилятор чудово справляється зі своїм прямим обов’язком. Так, температури найгарячіших компонентів усередині не перевищували 70°C, що далеко від критичних показників.

Сторонні шуми під час роботи блока живлення

Як показала практика, на всьому діапазоні номінальної потужності be quiet! PURE POWER 12 M 850W не відтворює додаткових шумів у вигляді дратівного писку дроселів або характерного гудіння трансформатора.

OverLOAD

Виробник вказує, що блок живлення цілком може впоратися з перевантаженням до 900 Вт. Що ж, в нашому overload-тесті він на відмінно справився з 1050-Вт навантаженням, а це +24% до номіналу. Значення напруг і далі залишалися в нормі. Захист від короткого замикання також спрацьовував належним чином.

Практичні випробування на реальній конфігурації

Для побудови реальної комп'ютерної системи був задіяний потужний 16-ядерний 32-потоковий процесор AMD Ryzen 9 7950X без розгону. А в якості відеоприскорювачів ми використовували Palit GeForce RTX 3090 GamingPro OC та Palit GeForce RTX 2080 GamingPro OC з TDP близько 350 і 215 Вт відповідно.

Материнська плата	MSI MAG B650 TOMAHAWK WIFI (AMD Socket AM5, Intel B650)
Процесор	AMD Ryzen 9 7950X (Socket AM5, 16/32 x 4,5 ГГц, 170 Вт TDP)
Кулер	be quiet! Pure Loop 240 мм
Оперативна пам’ять	2 x 16 ГБ DDR5-5200 Kingston FURY DDR5 KF552C40BBK2-32
Відеокарти	Palit GeForce RTX 3090 GamingPro OC Palit GeForce RTX 2080 GamingPro OC в режимі (режим PCIe x2)
SSD	Patriot P210, 2 ТБ
Корпус	be quiet! Pure Base 600 Window
Ватметр	Seasonic PowerAngel
Мультиметр	MASTECH MY64

Вимірювання проводилися у двох режимах: «Простій» та «Максимальне навантаження», яке створювалося за допомогою стрес-тестів AIDA FPU та GPUs. Під час тестування загальне енергоспоживання системи вимірювалося за допомогою приладу Seasonic PowerAngel, напруга на лініях живлення +12В, +5В та +3,3В фіксувалася за допомогою мультиметра MASTECH MY64.

У результаті вимірювання напруги живлення на вихідних лініях були отримані такі значення:

Як видно, блок живлення без проблем впорався з конфігурацією із потужним топовим процесором та парою відеокарт. Передова схемотехніка допомогла мінімізувати відхилення напруг до +2,2% по лінії +5В і до +1,0-1,2% по +3,3В та +12В. Просадок не було взагалі. Тому для живлення системи з якою-небудь 450-ватною RTX 4090 тестований блочок також підійде дуже добре.

Енергоспоживання у простої та у вимкненому стані комп'ютера

На додаток до всього перерахованого вище, блок живлення be quiet! PURE POWER 12 M 850W порадує свого власника доволі низьким енергоспоживанням у вимкненому стані (3 Вт) комп'ютера і в сплячому режимі (7 Вт).
Підсумок

У підсумку be quiet! PURE POWER 12 M 850W має чим похвалитися і зовні, і всередині.

Екстер’єр пристрою вирізняють фірмові вкраплення в стилі виробника, модульна конструкція кабелів та наявність роз’єму для відеокарт 12VHPWR. Останній на даний момент пригодиться при купівлі адаптерів GeForce 4000-ої лінійки. Якщо ж планується використання інших моделей, у тому числі Radeon 7000-ої серії — не проблема, адже в комплекті є і чотири кабелі з більш звичними 6+2-контактними роз’ємами PCIe.

Усередині також помітна турбота виробника про належну якість. Як і очіковалося, всі вузли представлені у повному складі, наявні твердотільні конденсатори та електроліти родом з Тайваню та Японії й транзистори від німецького виробника. Високоефективна схема гарантує ККД понад 93%, що відповідає сертифікації 80 PLUS Gold. Вихідні напруги навіть при великих навантаженнях мали незначні відхилення — до +2,2% без просадок. І, що також важливо для багатьох користувачів, все це охолоджується дуже тихо, особливо до навантаження 600 Вт.

Можливо, хтось хотів би бачити в be quiet! PURE POWER 12 M 850W виключно японські конденсатори та FDB-підшипник вентилятора. Що ж, для таких вибагливих покупців є лінійки блоків живлення be quiet! DARK POWER PRO та be quiet! STRAIGHT POWER. Ми ж вважаємо, що на такі незначні компроміси цілком можна піти, отримавши гідний пристрій з тривалою 10-річною гарантією.

Переваги:

• хороший рівень ККД (понад 93%, 80 PLUS Gold);
• велика навантажувальна здатність ліній +12В — до 70,9 А (850 Вт);
• при підключенні до потужної конфігурації напруги залишаються в межах норми;
• хороший запас за потужністю (+24% до номіналу);
• наявність усіх видів захистів;
• роздільна система стабілізації живлення;
• можливість роботи в широкому діапазоні мережевої напруги;
• застосування високотемпературних конденсаторів;
• низьке енергоспоживання в режимі сну і у вимкненому стані комп'ютера;
• дуже тиха робота при навантаженні аж до 600 Вт;
• низьке нагрівання внутрішніх компонентів навіть при номінальному навантаженні;
• модульні кабелі переважно у вигляді шлейфів;
• наявність чотирьох 6+2-контактних роз'ємів PCIe та одного PCIe 5.0 (12VHPWR) з можливістю передачі до 600 Вт потужності;
• 10 років гарантії.

Особливості:

• використання тайванських та японських конденсаторів;
• вентилятор на основі підшипника Rifle Bearing.

Автор: Олесь Пахолок

Висловлюємо подяку компанії be quiet! за наданий для тестування блок живлення.
