Огляд ASUS TUF Gaming 850W Platinum: блок живлення з відмінним охолодженням

Ще рік тому лінійка ASUS TUF Gaming містила лише моделі блоків живлення із сертифікацією 80 PLUS Bronze та Gold. Проте сьогодні виробник розширив асортимент, додавши до нього одразу три високоефективні рішення із сертифікатом 80 PLUS Platinum потужністю 850, 1000 і 1200 Вт.

Сьогодні до нас на тестування потрапила молодша з новинок, модель ASUS TUF Gaming 850W Platinum. За неї просять близько ₴9500 ($210) — це майже на ₴3000 більше, ніж за ASUS TUF Gaming 850W Gold аналогічної потужності. Тож далі ми з'ясуємо, чим зумовлена така різниця в ціні, та порівняємо обидві моделі за ключовими характеристиками й можливостями.

Специфікація

Модель	ASUS TUF Gaming 850W Platinum (TUF-GAMING-850P)
Тип	ATX12V 3.1 / EPS12V
Номінальна потужність, Вт	850
Потужність по каналу +12В, Вт	850
Потужність ліній +3,3В і +5В, Вт	125
Кількість ліній +12В	1
Сила струму каналу +3,3В, А	25
Сила струму каналу +5В, А	25
Сила струму каналу +12В, А	70,83
Сила струму каналу -12В, А	0,3
Сила струму каналу +5Vsb (чергова лінія живлення), А	3
Вхідна напруга, В	100 – 240
Частота напруги живлення, Гц	47 – 63
Вхідний струм, А	6 – 10
ККД, %	≤94
Сертифікація 80 PLUS	Platinum
Сертифікація Cybenetics	Platinum, Lambda A++
Метод компенсації коефіцієнту потужності	Активний
Коефіцієнт потужності (PF), %	≤98
PCIe-роз’ємів	3 (6+2-контактні)
Роз’єм PCIe 5.1 (12V-2x6)	1 (600 Вт)
Модульний	Так
Розміри вентилятора, мм	135 х 135 х 25
Тип підшипника вентилятора	Подвійний кульковий (Double Ball Bearing)
Захисти	SCP, OPP, OTP, OVP, OCP, UVP
Розміри (Д х Ш х В), мм	150 x 150 x 86
Вага, кг	1,48
Середній час напрацювання на відмову, год	120 000
Гарантія, років	8
Сайт виробника	ASUS
Сторінка продукту	ASUS TUF Gaming 850W Platinum

Паковання та комплект постачання

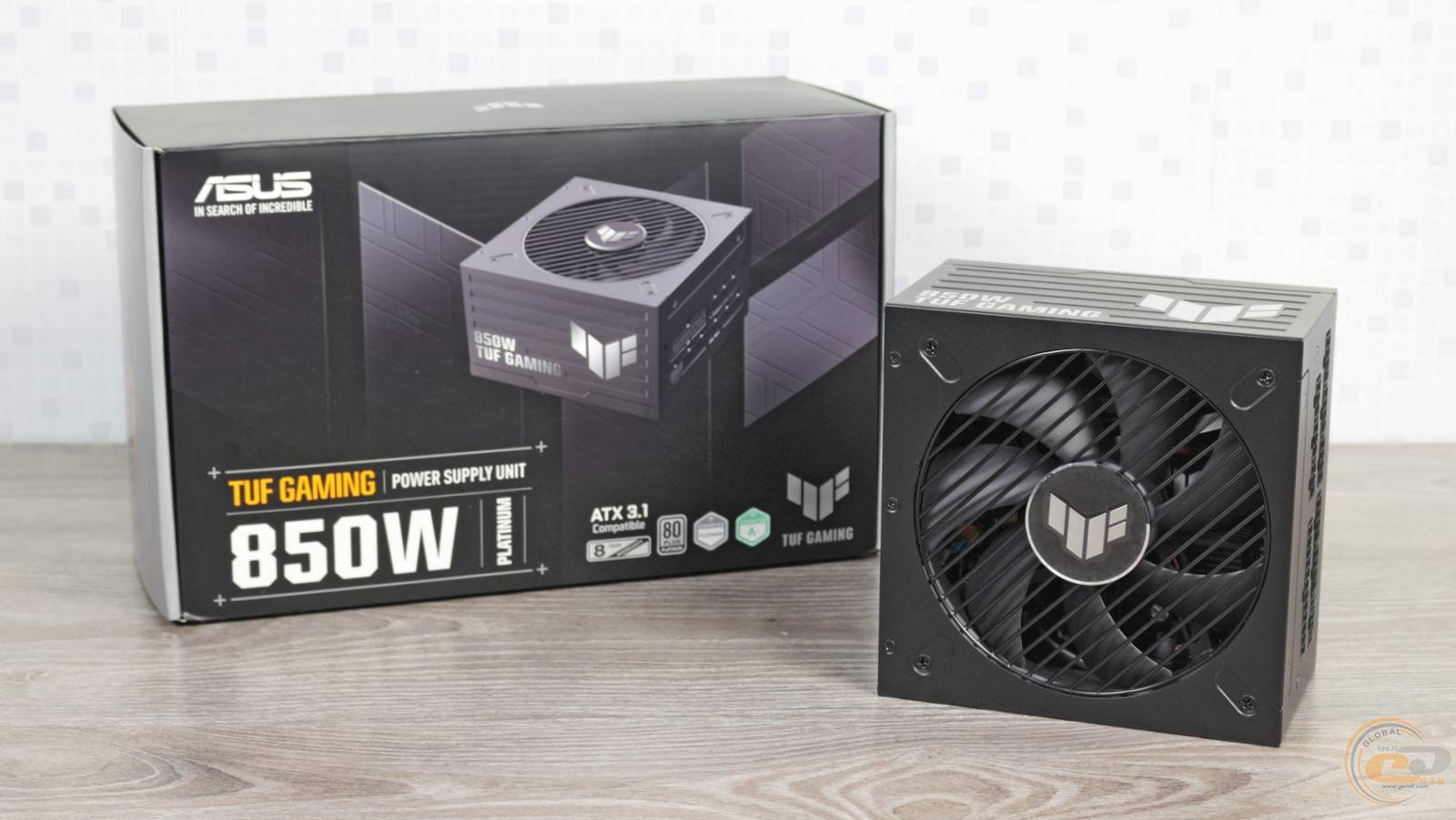

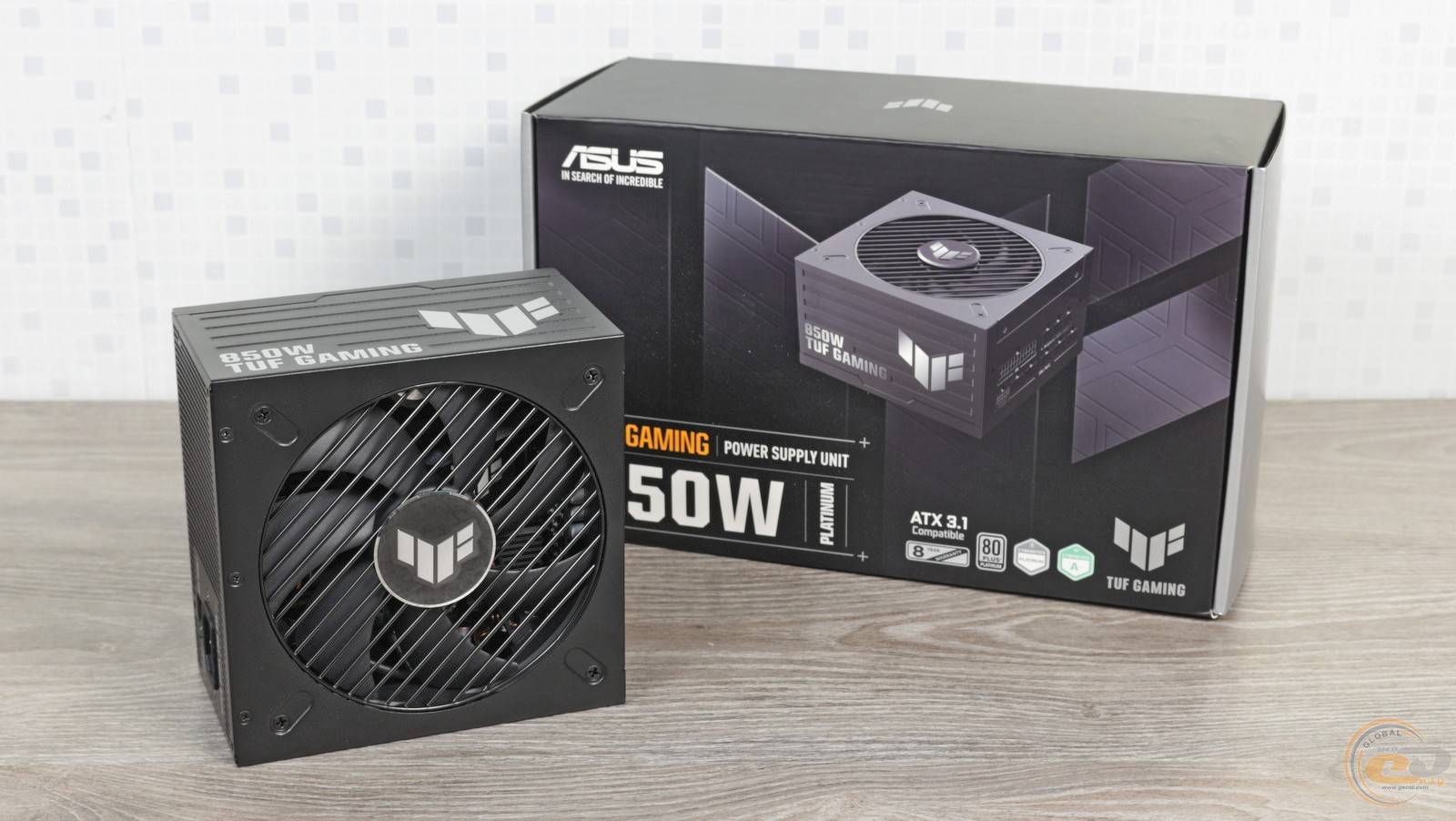

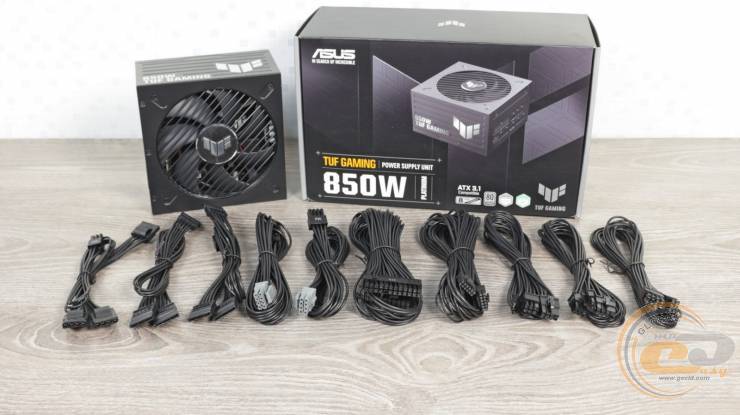

Як і зазвичай у продукції ASUS, коробка вийшла дуже інформативною, тим паче що вона розроблена спеціально для 850-ватної моделі.

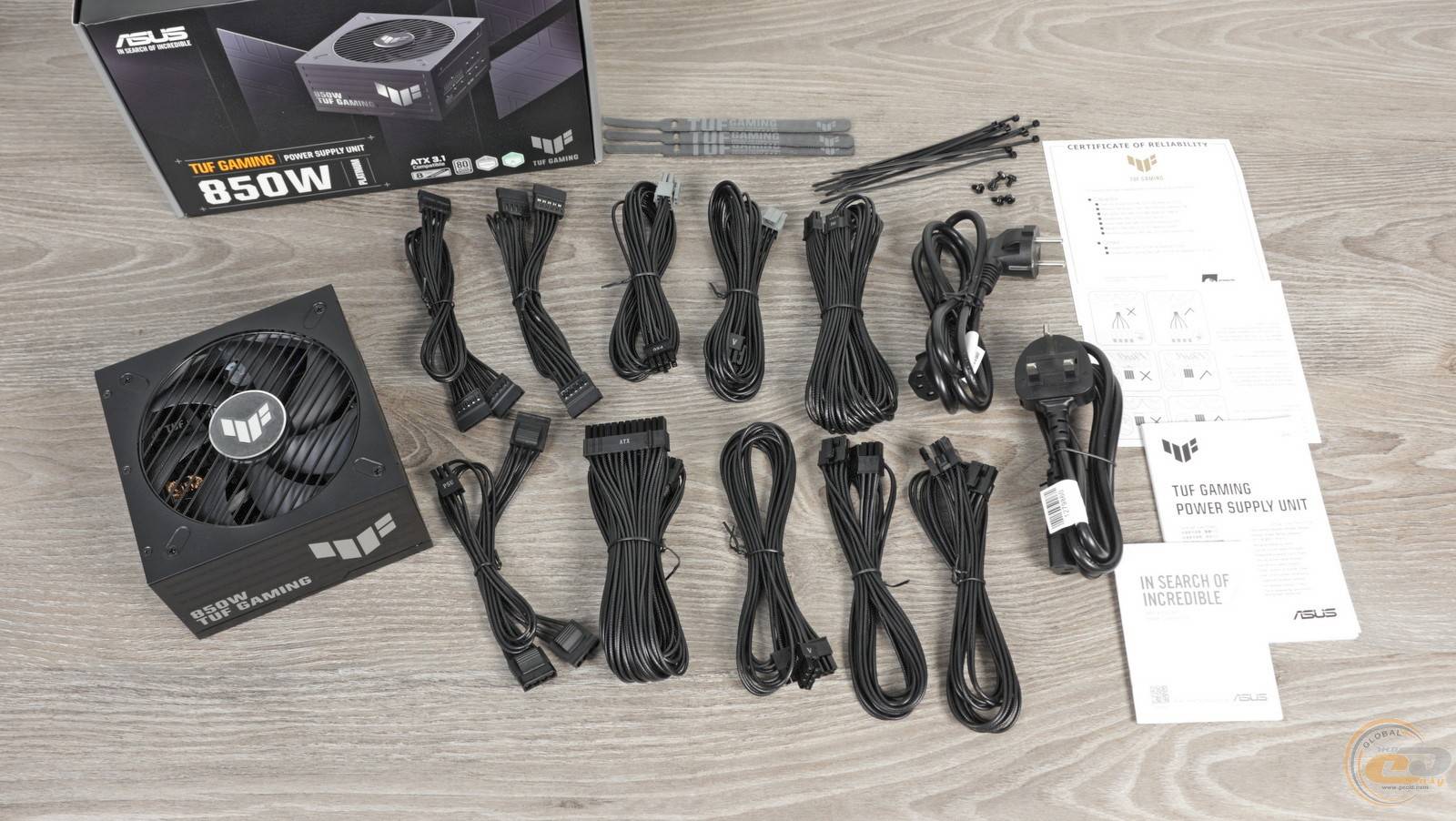

Комплектація у ASUS TUF Gaming 850W Platinum аналогічна моделям із сертифікацією 80 PLUS Gold. До неї увійшли:

• кабелі живлення для різних типів розеток;
• модульні кабелі;
• багаторазові та одноразові стяжки для проводів;
• кріпильні гвинти;
• паперова документація.

Зовнішній вигляд

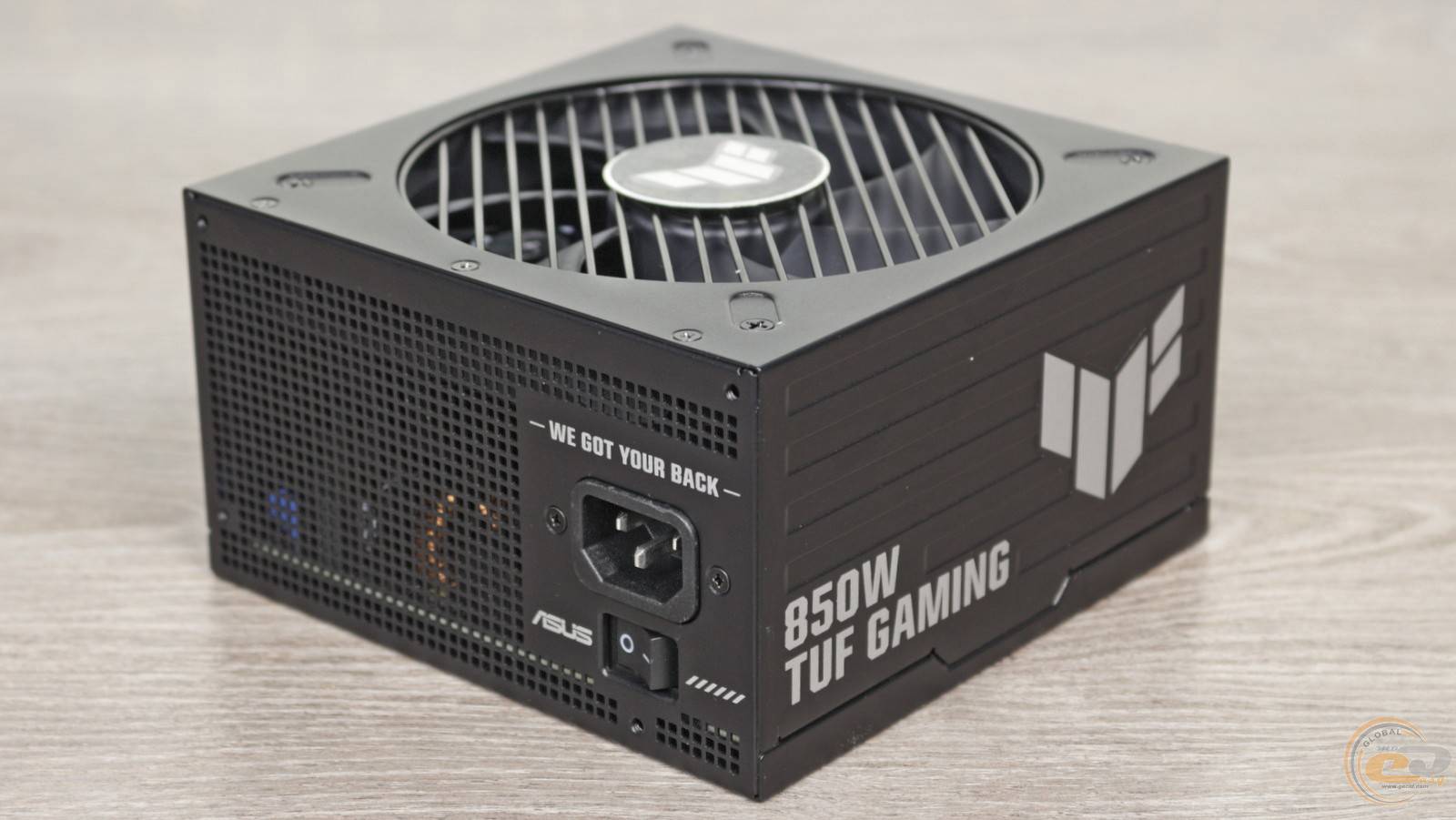

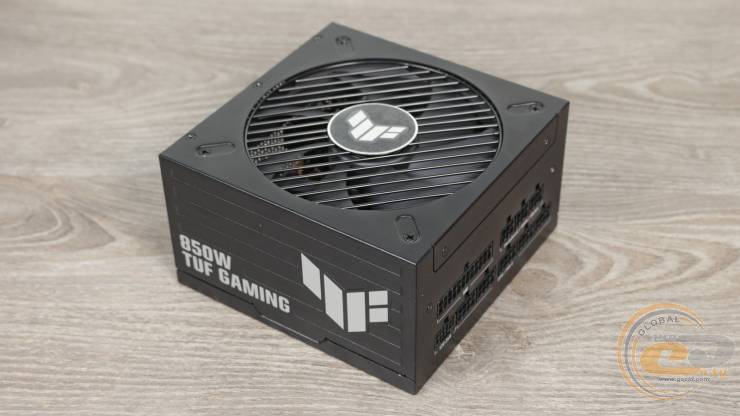

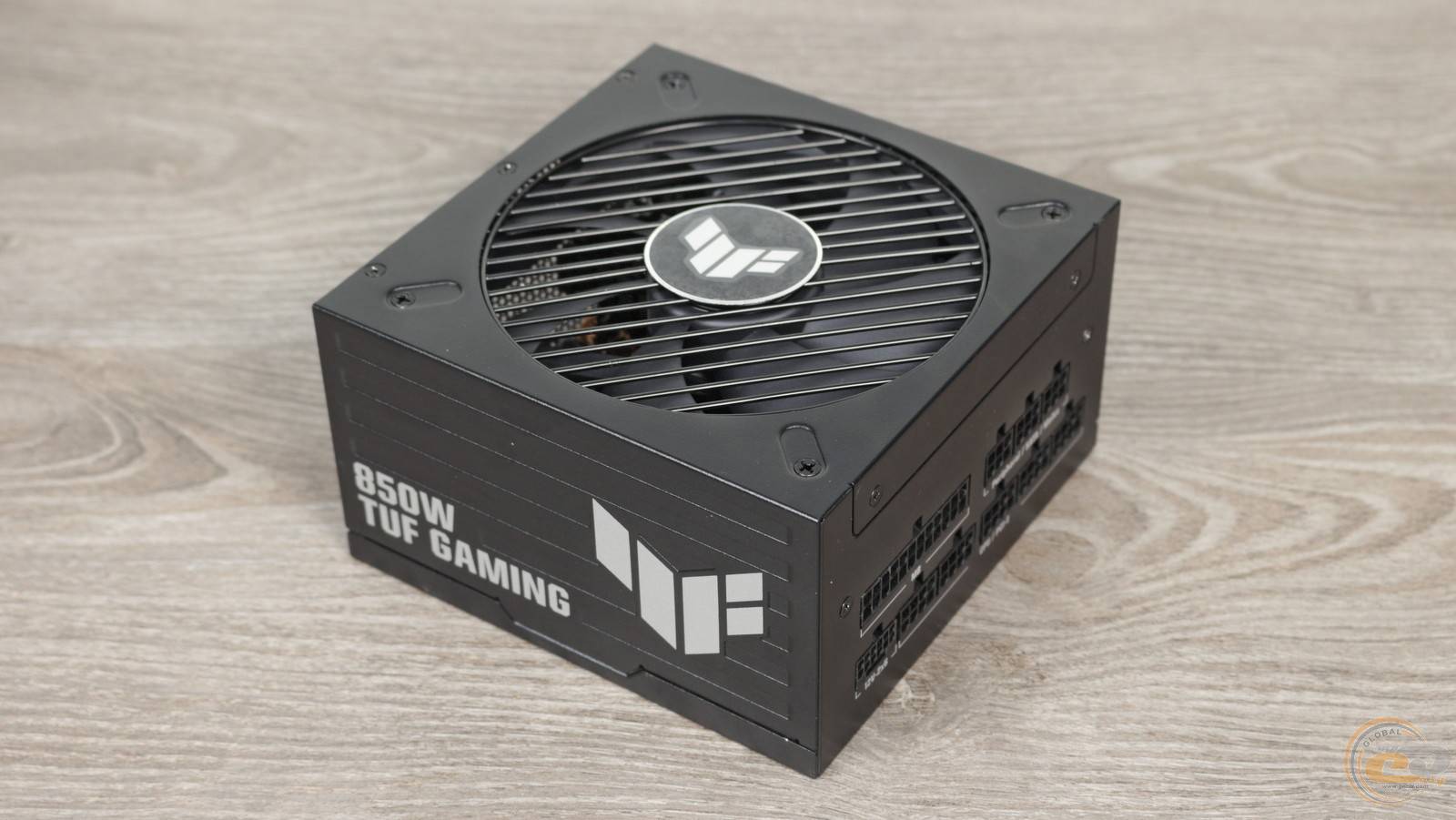

Якщо в оформленні «золотих» моделей виробник віддає перевагу скошеним прямим лініям, то у випадку з «платиновими» рішеннями акцент зроблено на округлих формах.

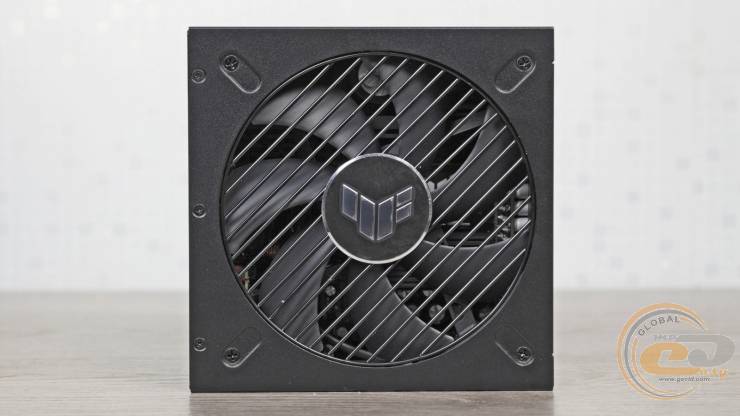

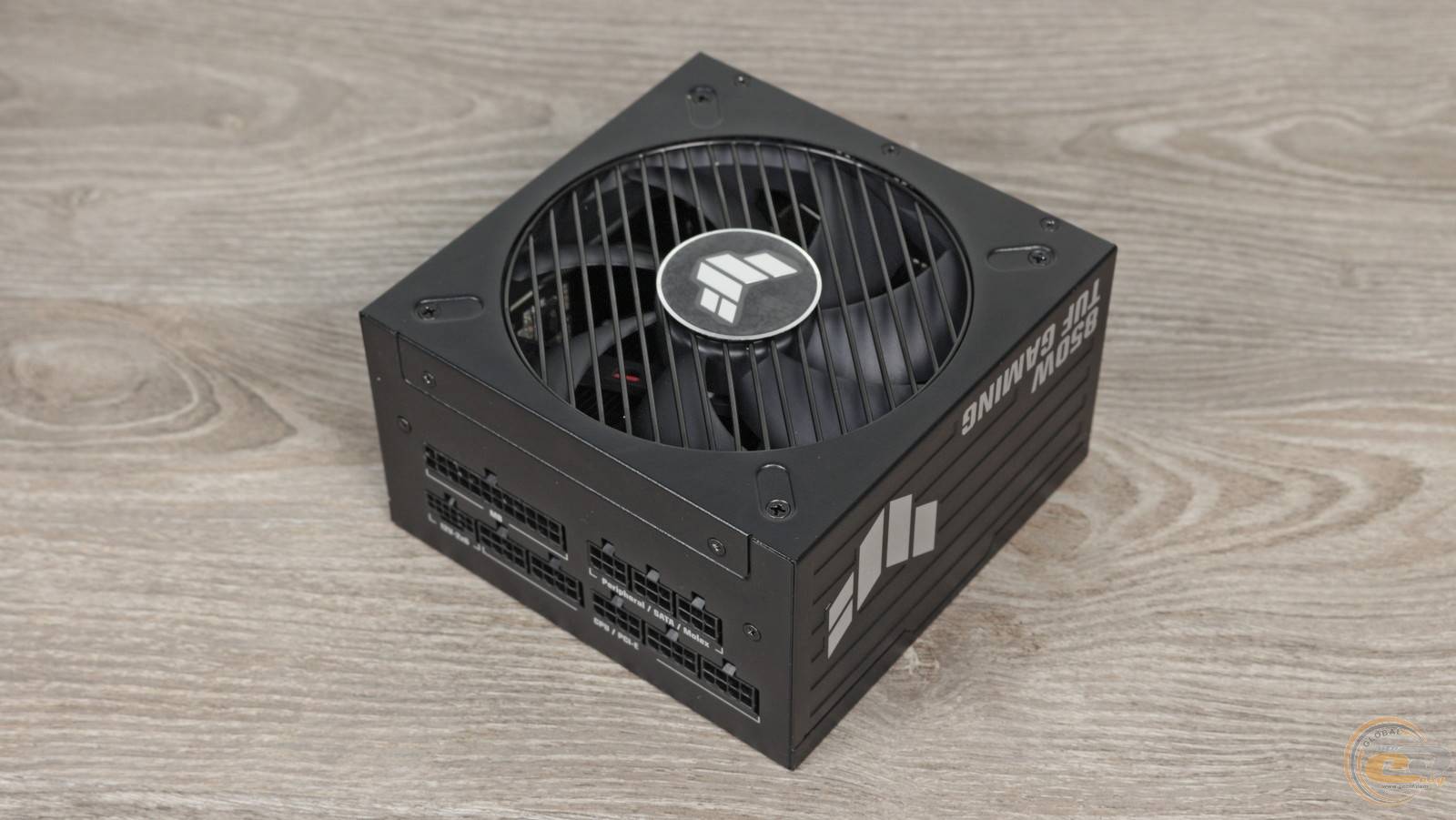

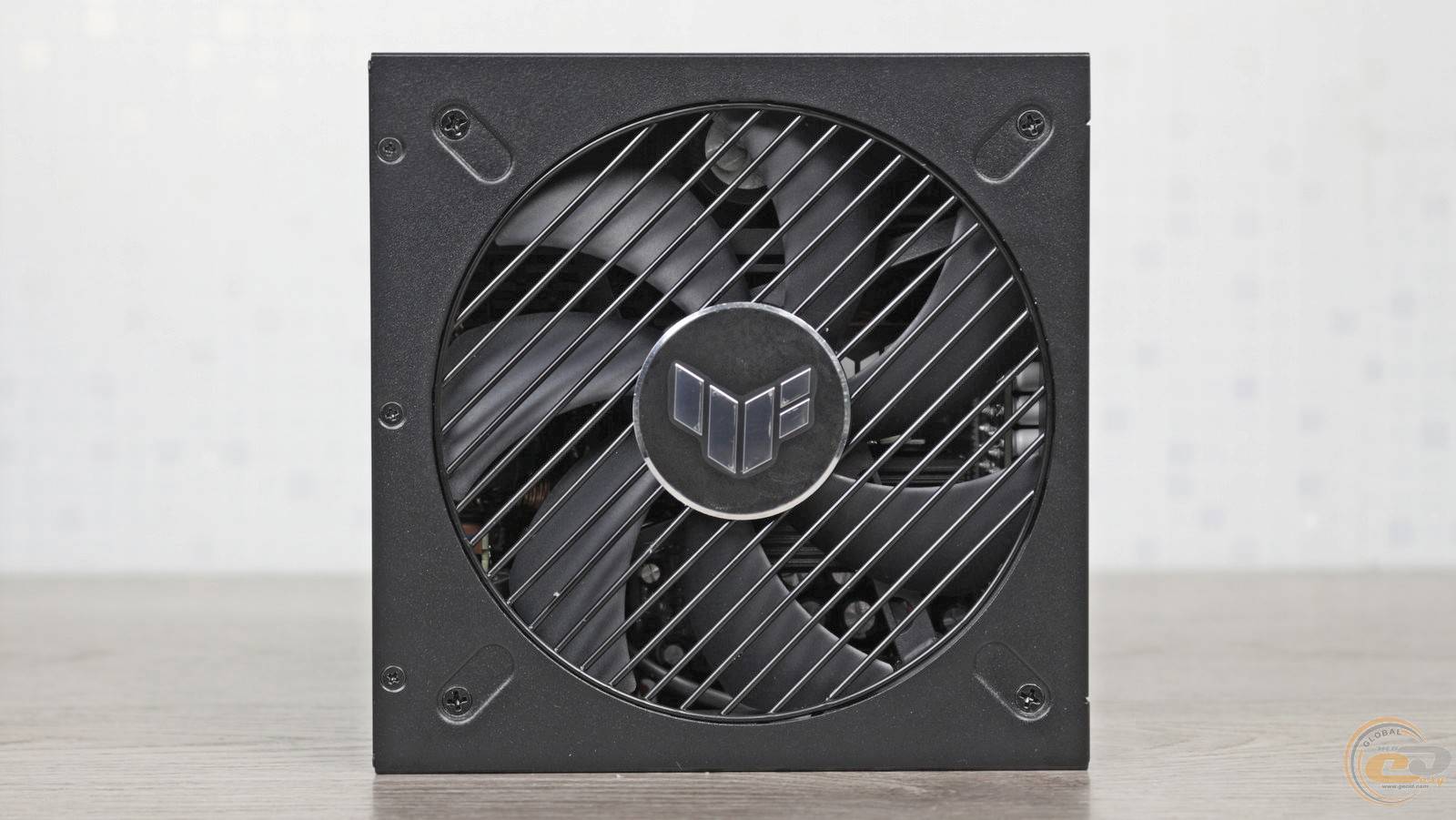

Для охолодження використовується 135-мм вентилятор. При цьому розміри всіх моделей лінійки однакові — 150 × 150 × 86 мм, незалежно від потужності.

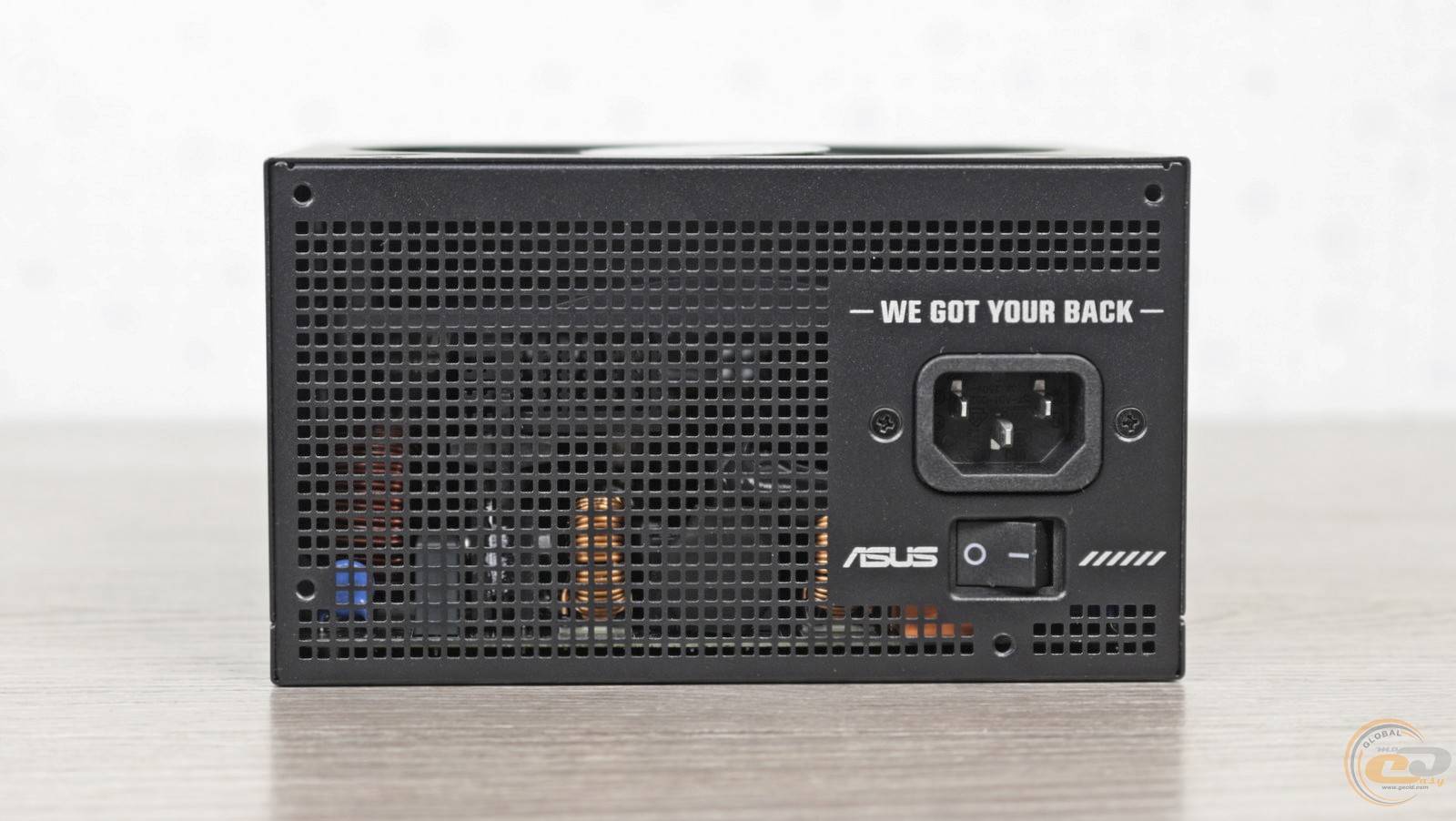

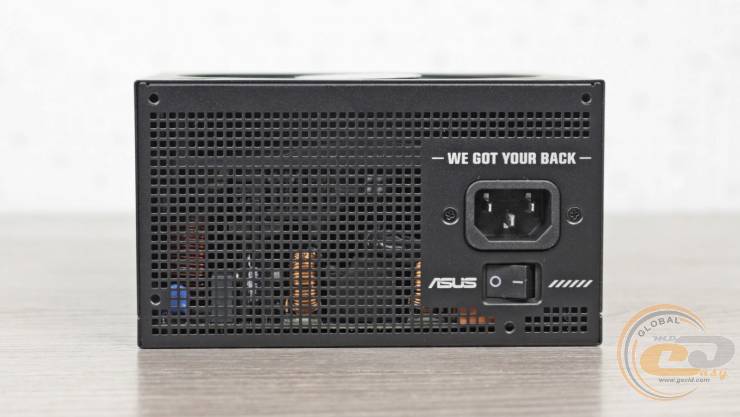

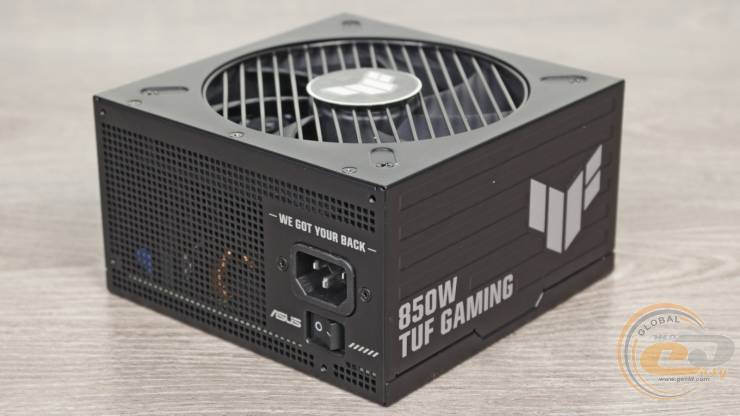

Тил всіяний дрібними квадратними отворами, які сусідять із вимикачем та роз’ємом живлення. Є тут і декоративні елементи.

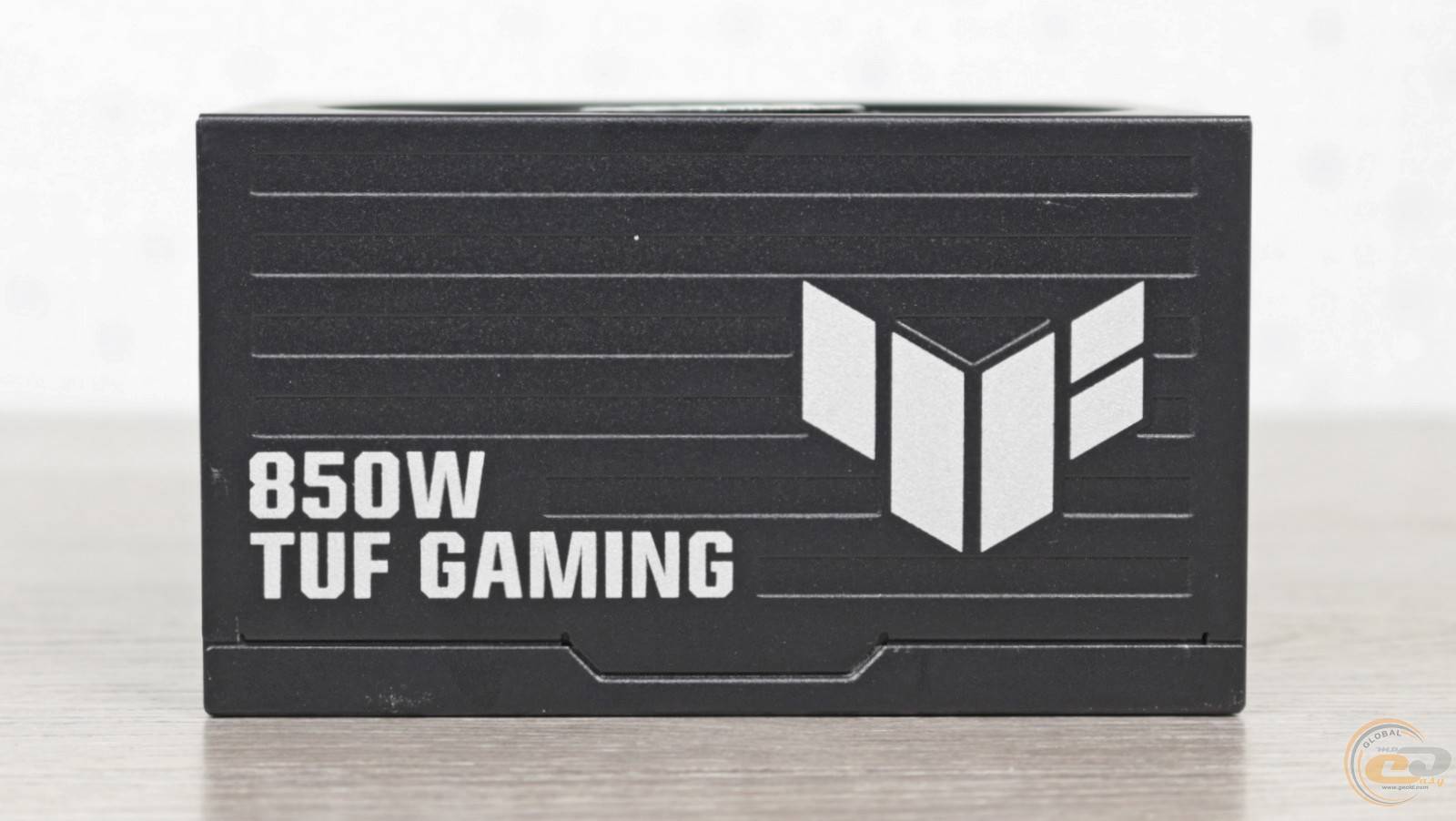

Ще більшою мірою це стосується обох боковин, де, окрім логотипа, зазначено назву лінійки та потужність пристрою.

Оформлення симпатичне, але виглядає не так вишукано, як у «золотих» моделей.

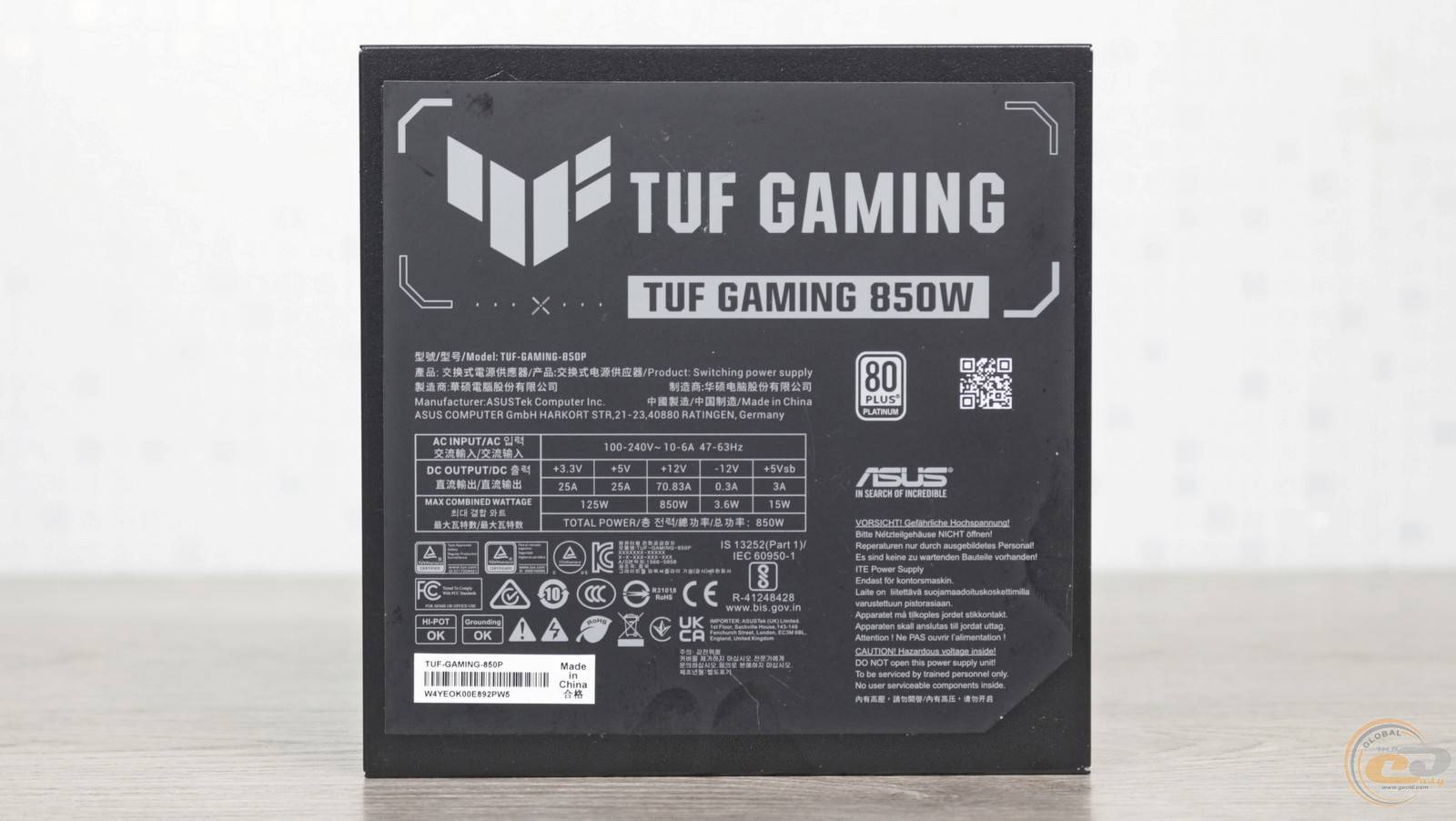

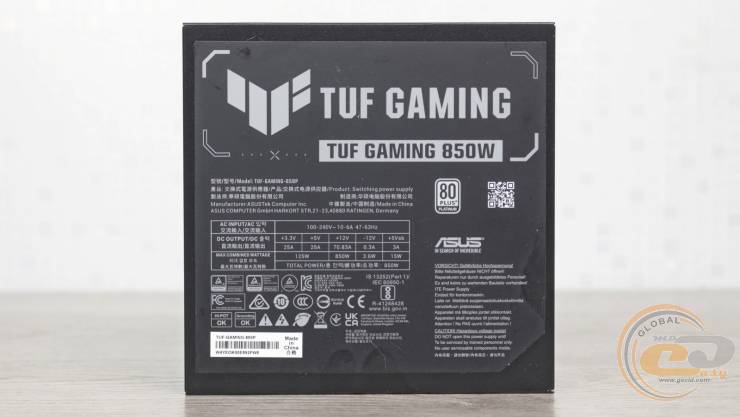

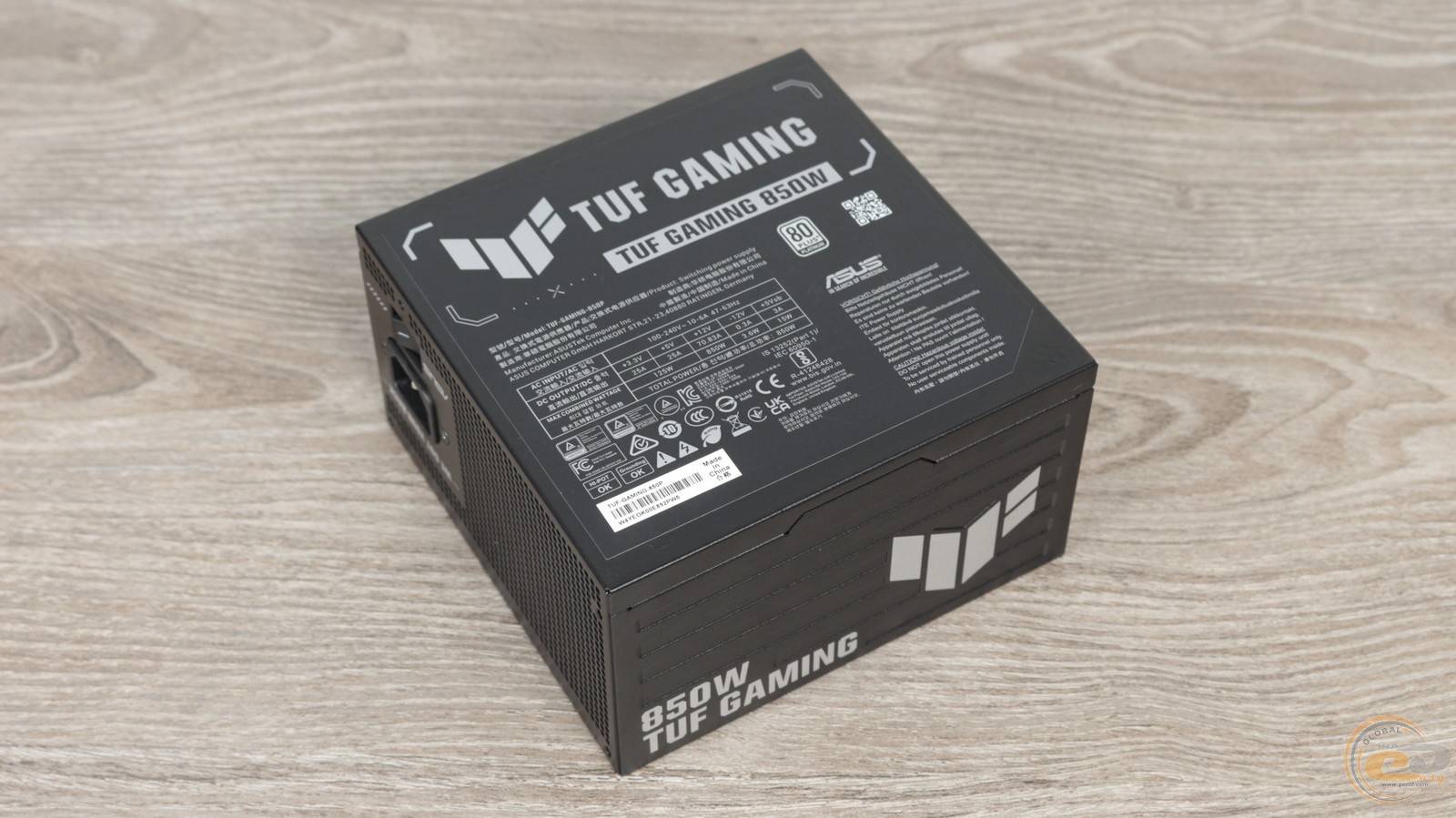

Найбільша панель містить етикетку з електротехнічними параметрами. Серед них — одна лінія +12 В потужністю 850 Вт, що цілком відповідає пристрою такого класу.

Для молодших каналів +3,3В і +5В відведено 125 Вт — це немало, хоча й на 5 Вт менше, ніж у «золотої» моделі. А от максимальний струм на кожному з них не змінився і становить 25 А.

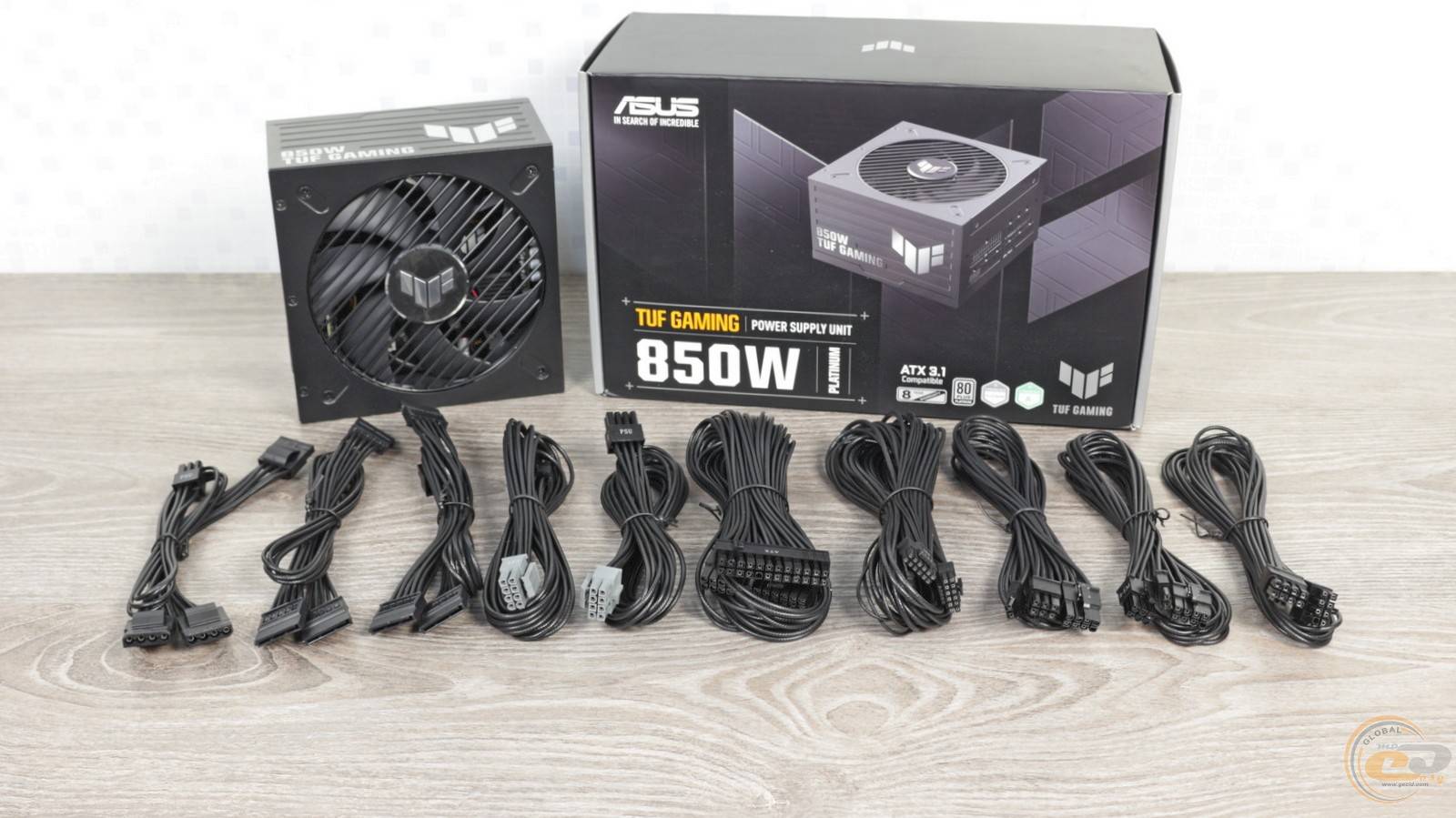

Модульні кабелі виконані у вигляді круглих проводів. Більшість із них мають звичний калібр 18 AWG, тоді як у складі 20+4-контактного ATX та PCIe 5.1 (12V-2x6) використовуються товстіші жили калібру 16 AWG. Ось так виглядає повна конфігурація кабелів:

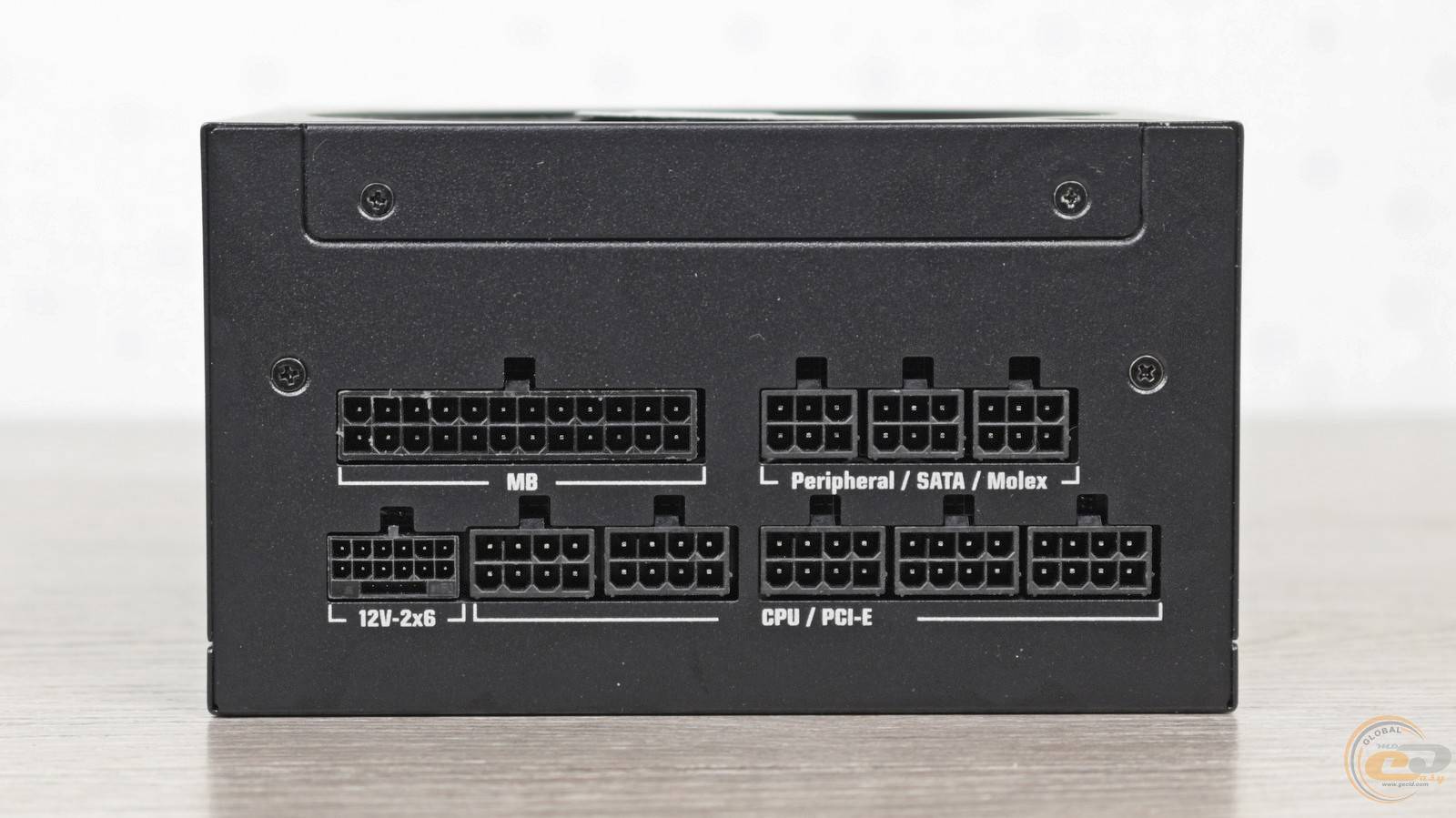

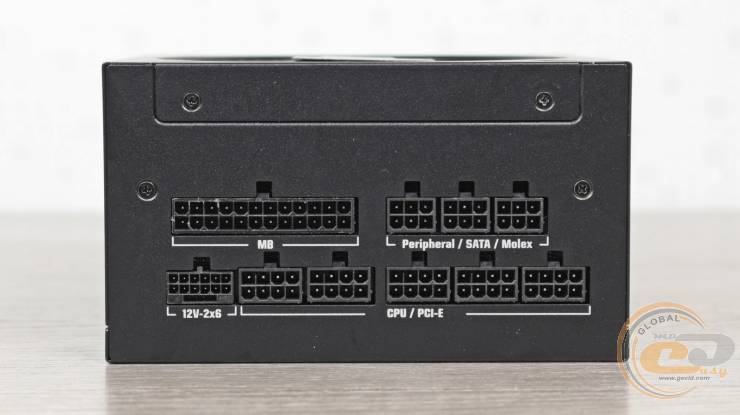

У наявності 20+4-контактний ATX, пара 4+4-контактних ATX12V, а також три 6+2-контактні PCIe та сучасний 600-ватний PCIe 5.1 (12V-2x6). Для накопичувачів і периферії передбачено шість SATA та три PATA. Такий набір став своєрідним «золотим стандартом» для сучасних блоків живлення і його цілком достатньо для побудови високопродуктивної системи навіть із флагманською відеокартою.

А правильно під’єднати кабелі до роз’ємів на корпусі допоможуть відповідні підписи та різна форма конекторів.

Внутрішня будова

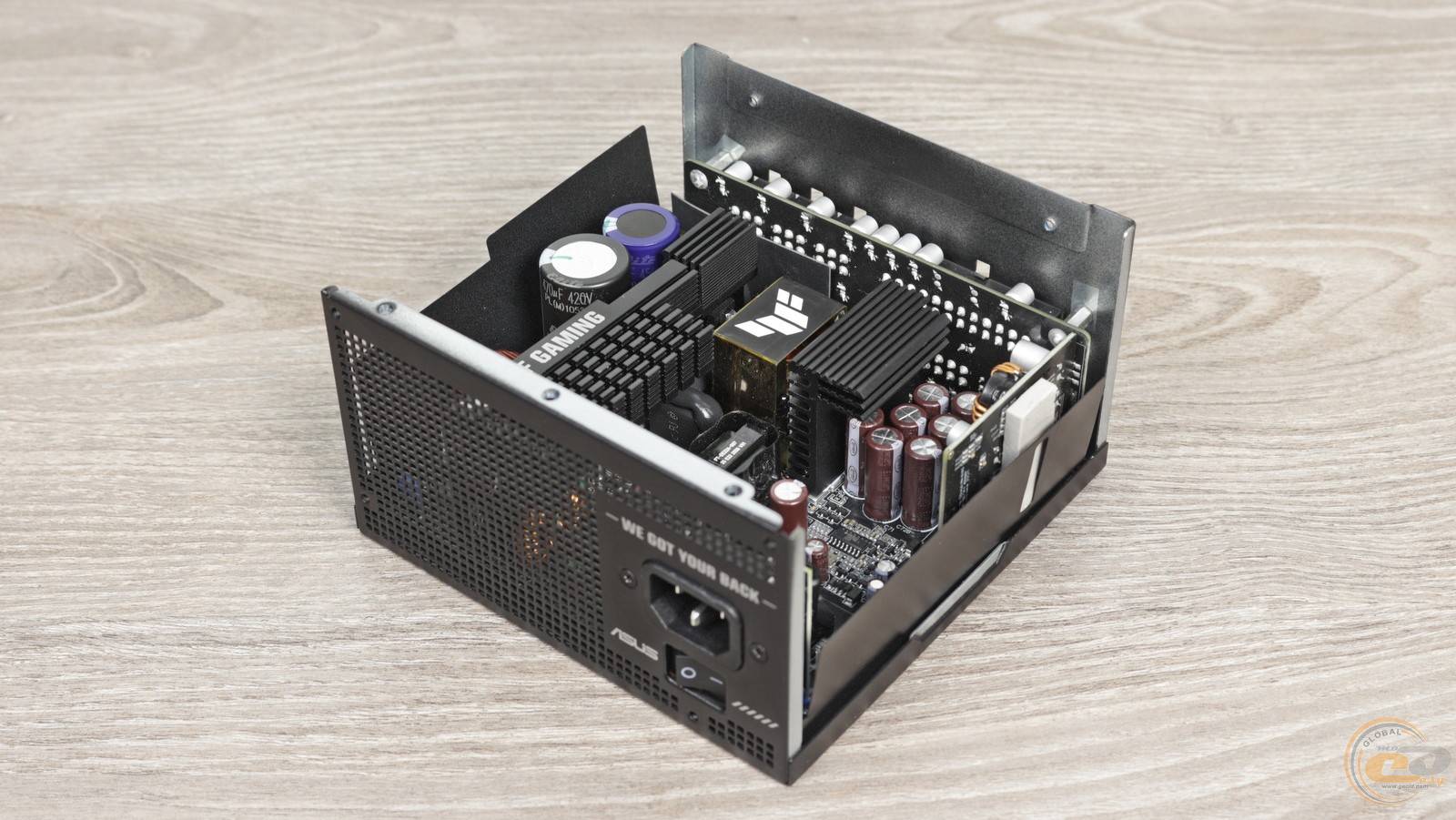

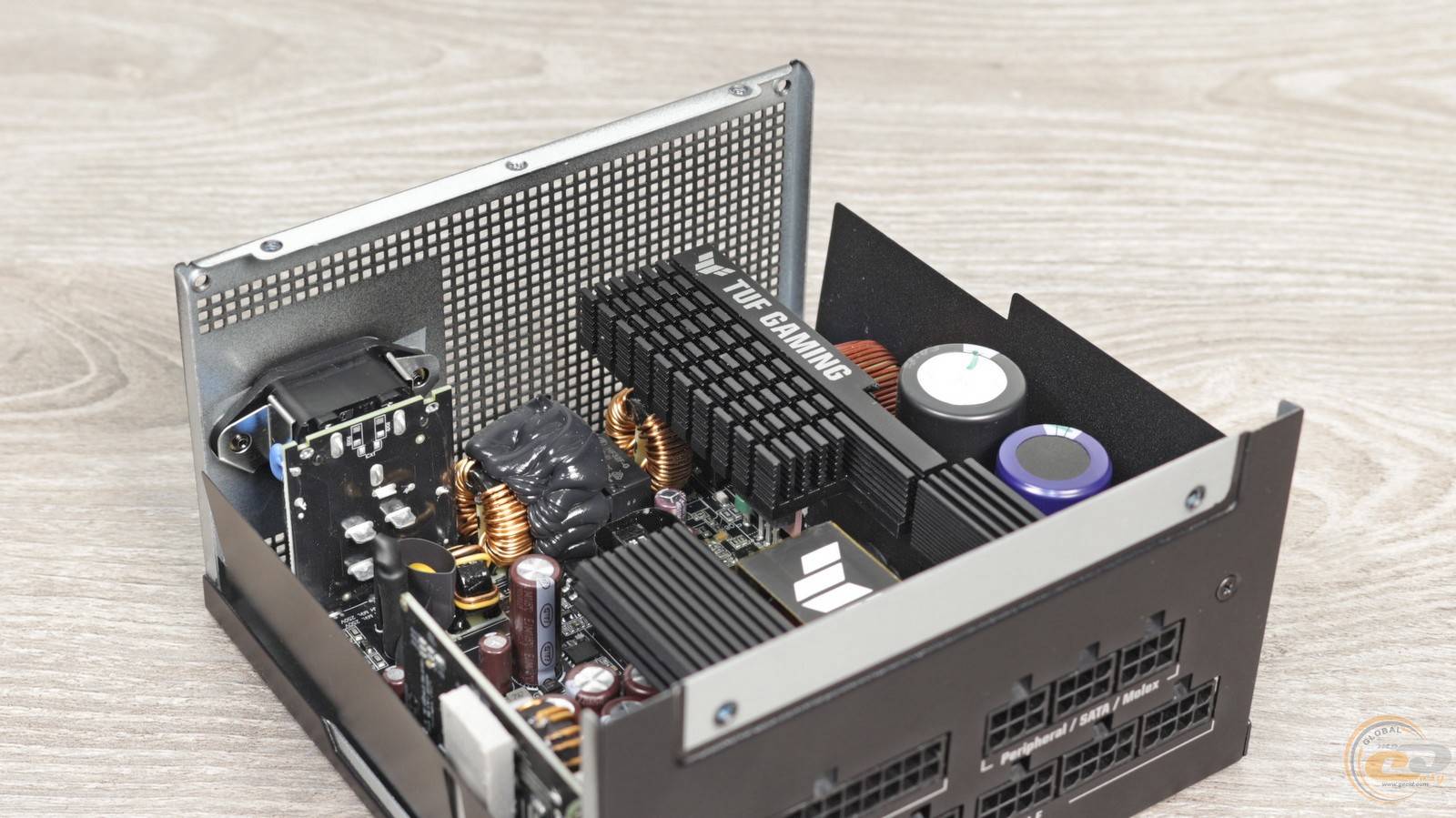

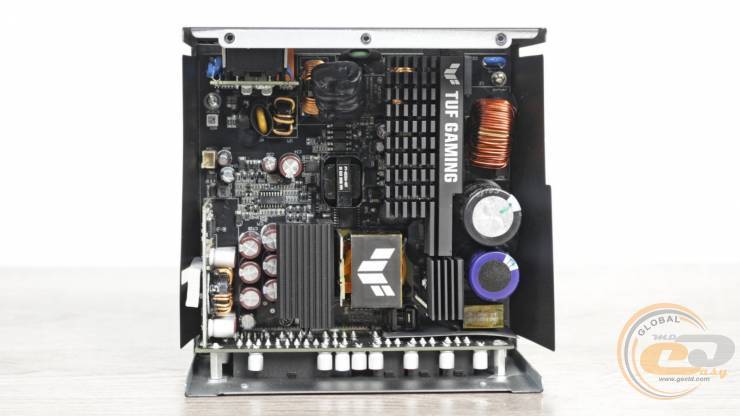

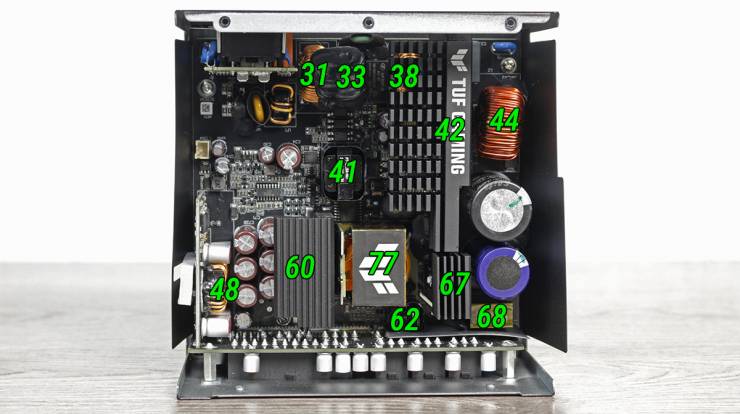

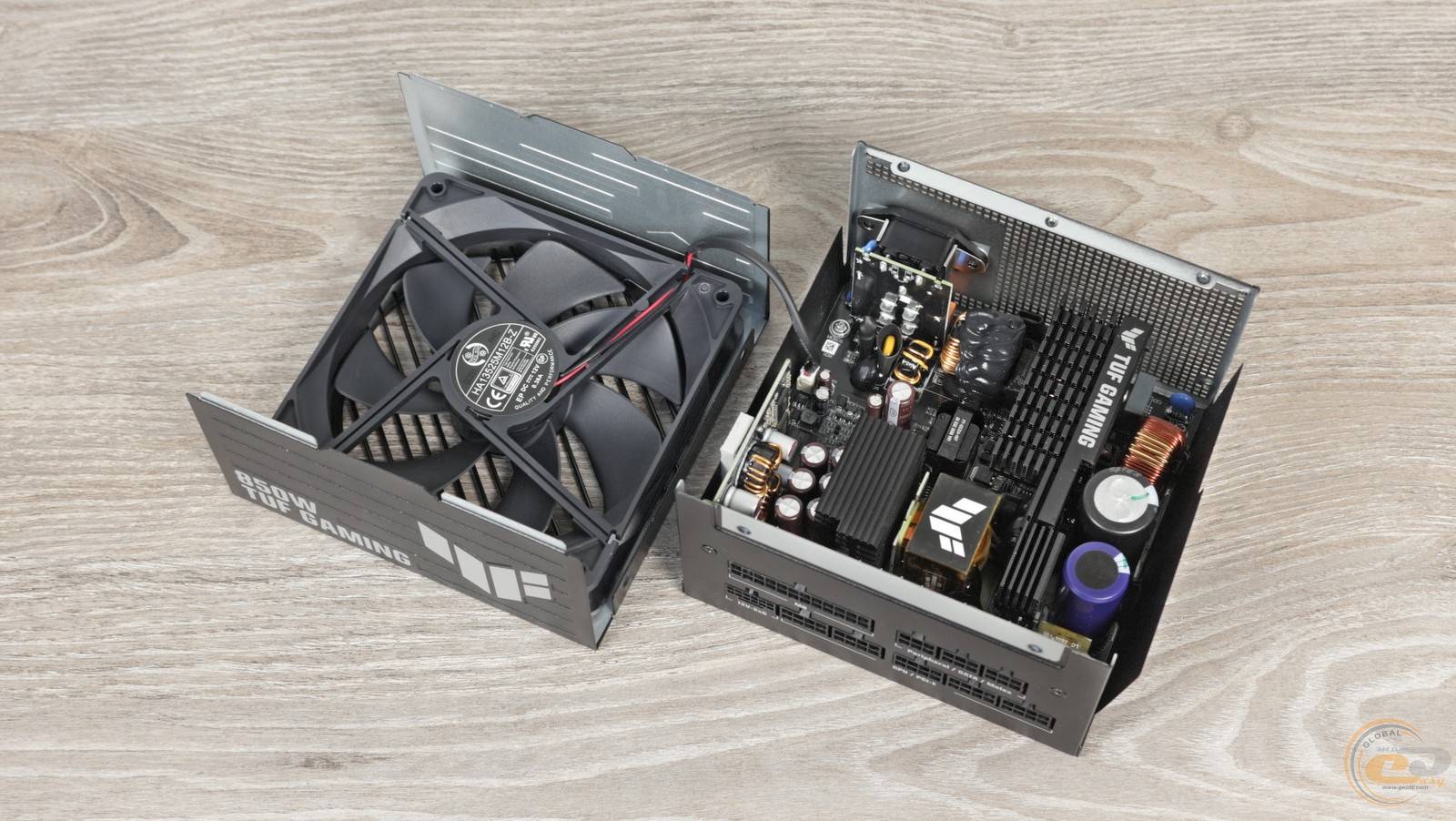

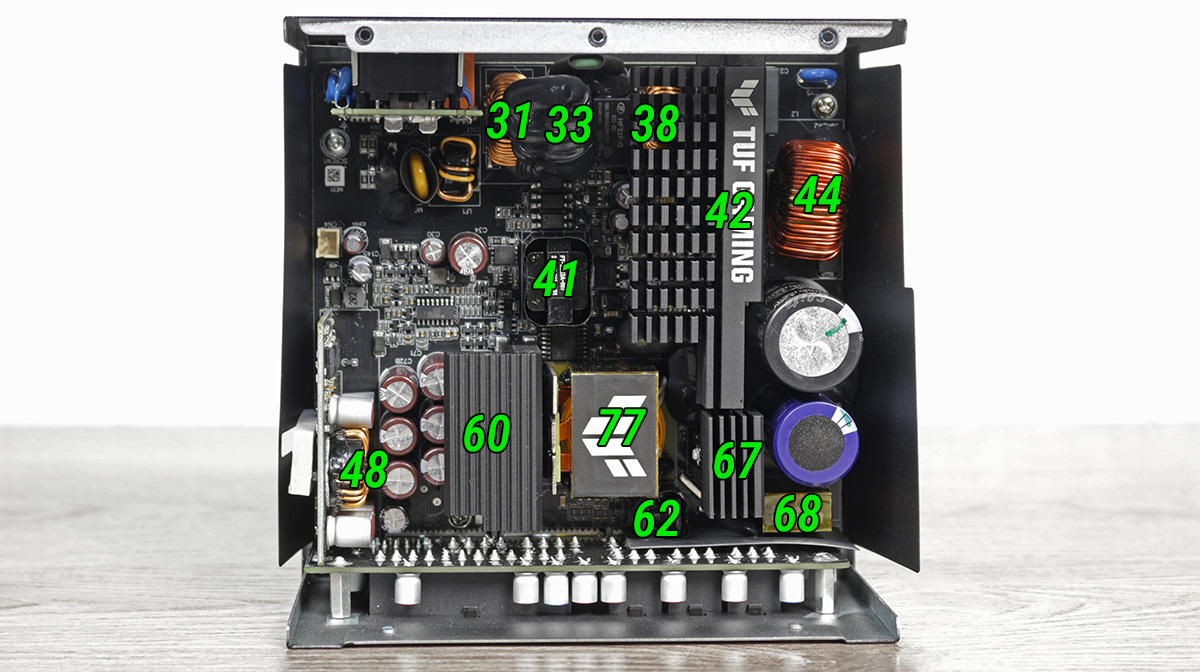

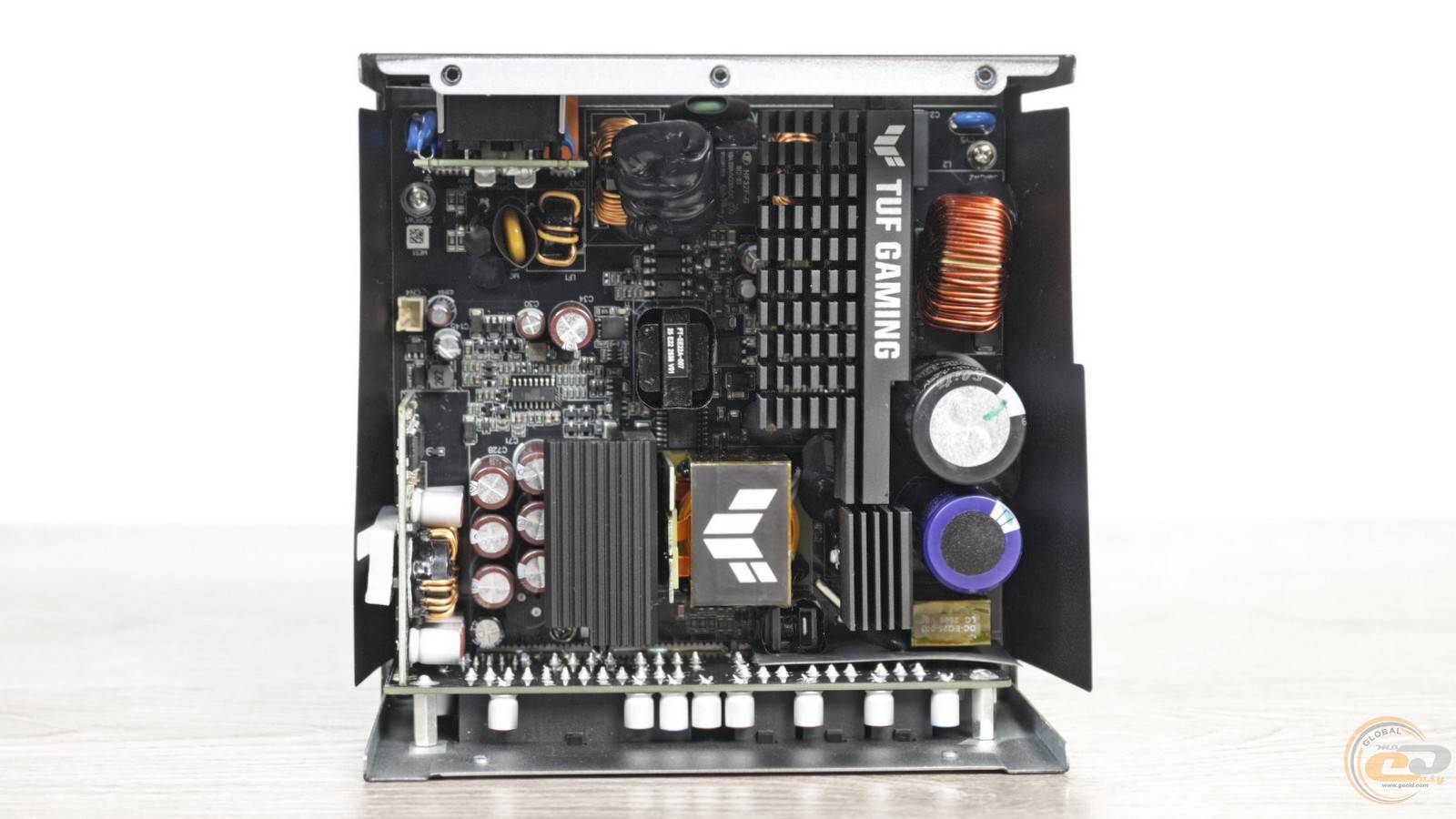

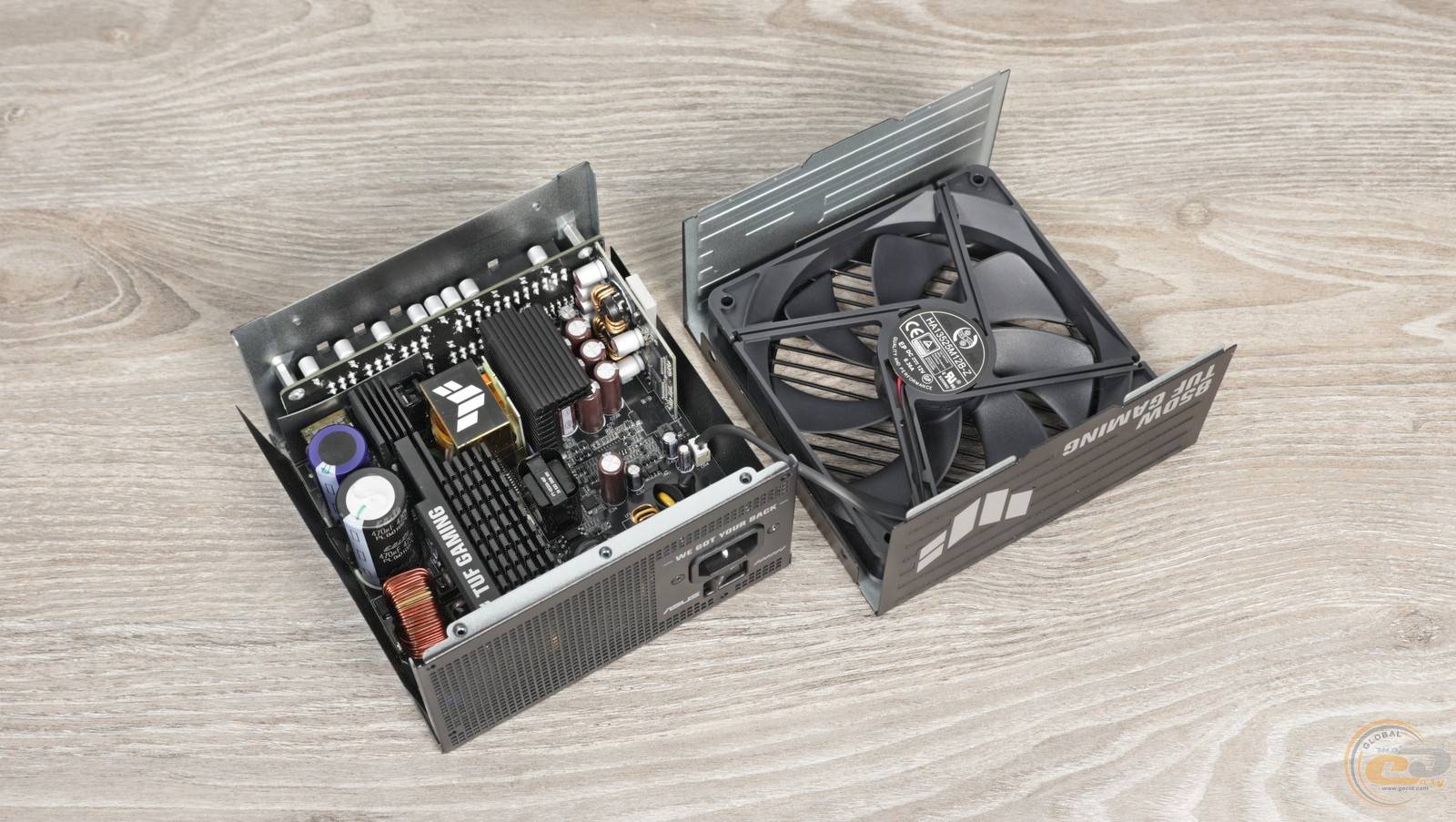

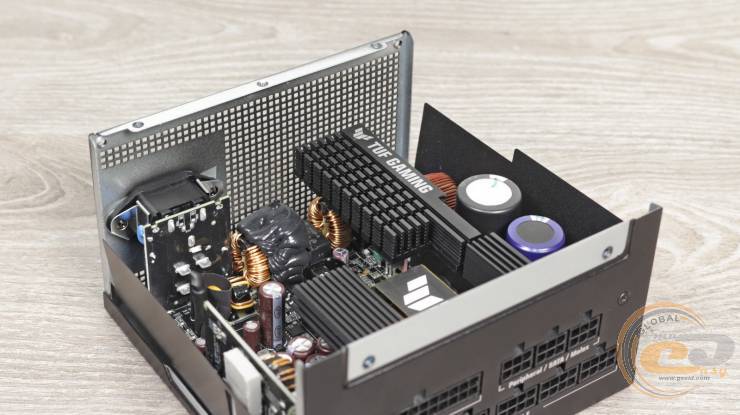

Що ж, настав час заглянути всередину ASUS TUF Gaming 850W Platinum.

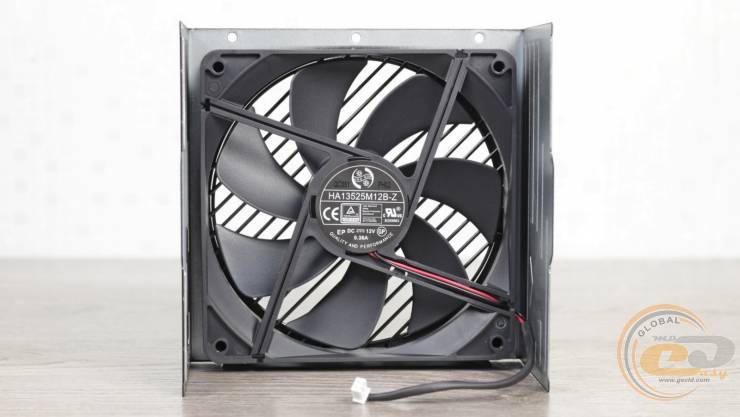

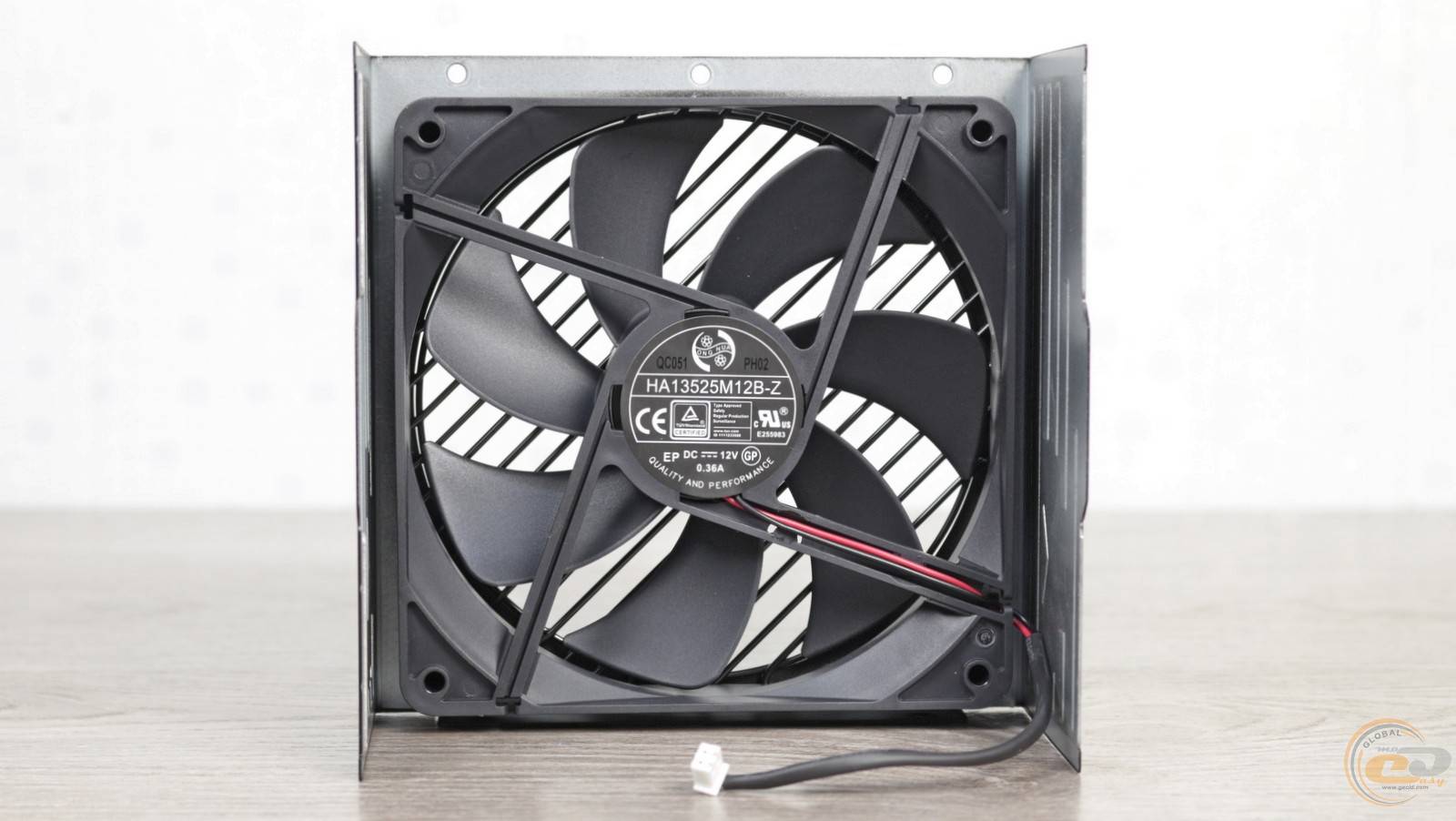

Вентилятор Hong Hua HA13525M12B-Z розмірами 135 × 135 × 25 мм оснащений подвійним кульковим підшипником (Double Ball Bearing), що має забезпечити тривалий термін служби. Під’єднується він через 2-контактний конектор і споживає до 4,32 Вт (0,36 А при 12 В). Як і в інших моделях виробника, тут немає пластини для оптимізації повітряних потоків.

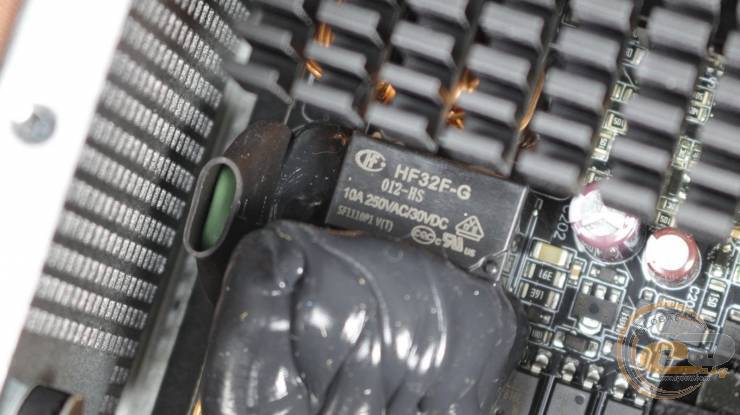

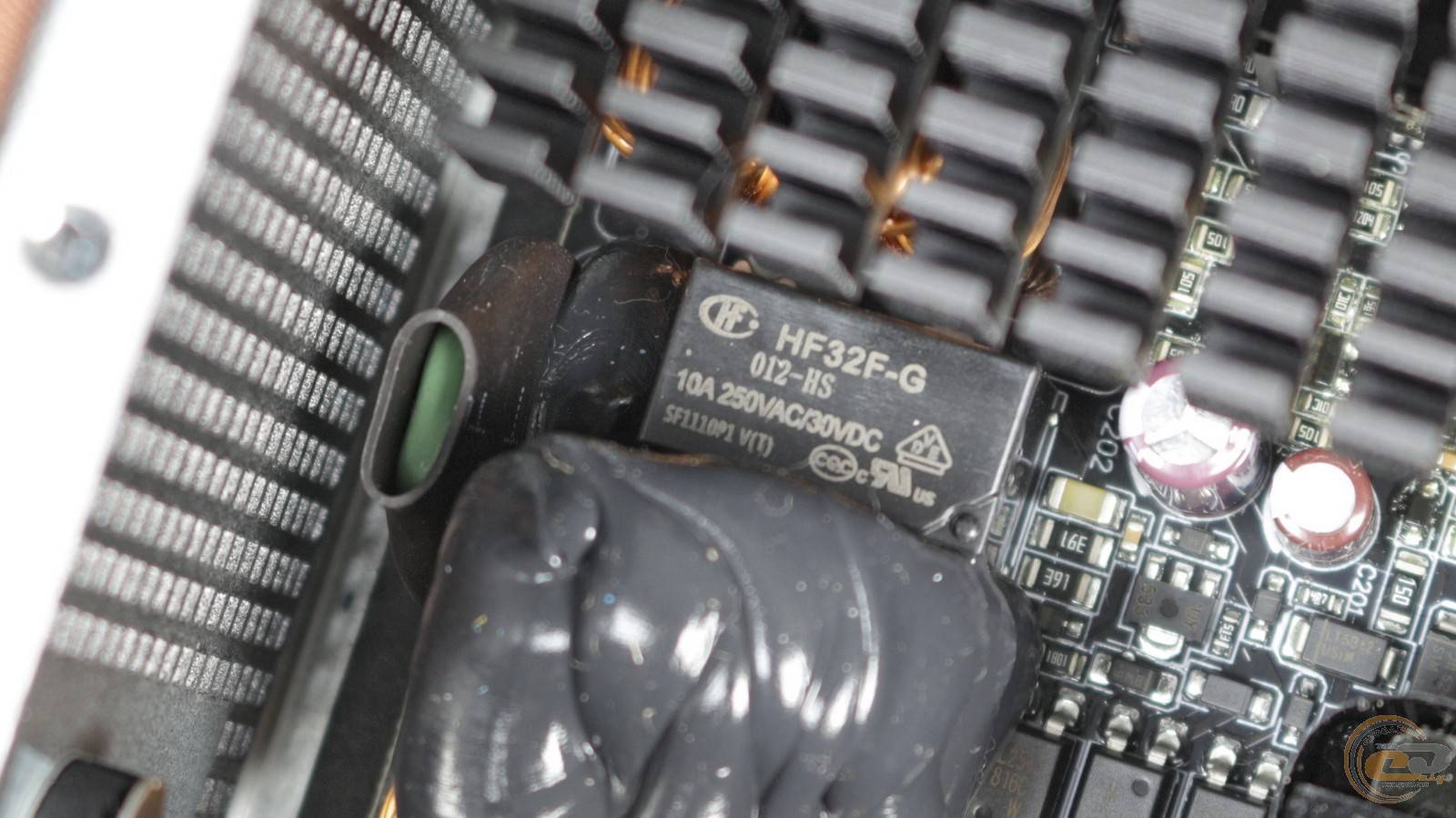

У блоці живлення такого класу ми очікували побачити вхідних фільтр у повному складі й не розчарувалися. Він містить не лише X- та Y-конденсатори й котушки індуктивності, але й варистор, плавкий запобіжник, терморезистор і реле для обмеження пускових струмів

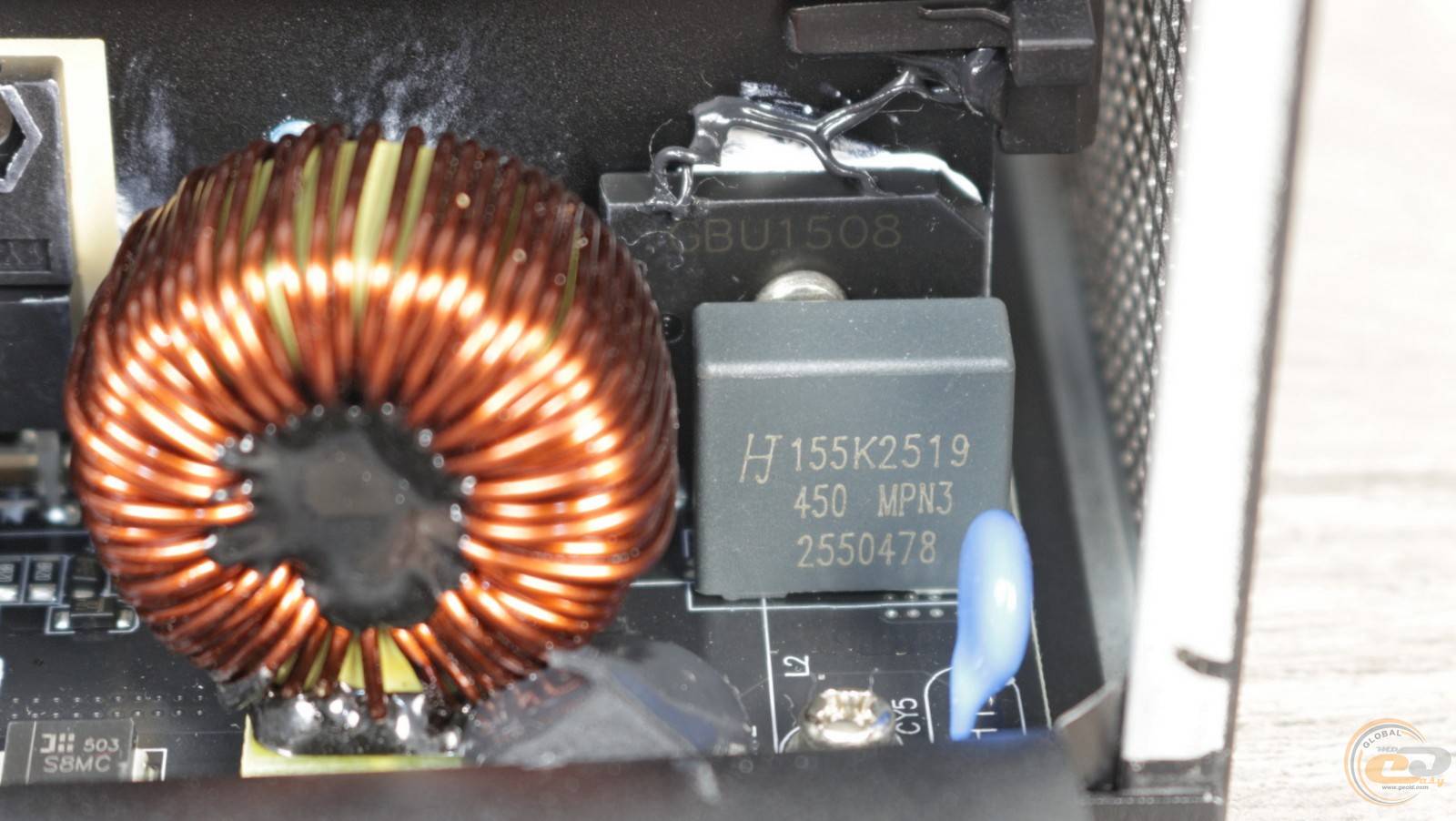

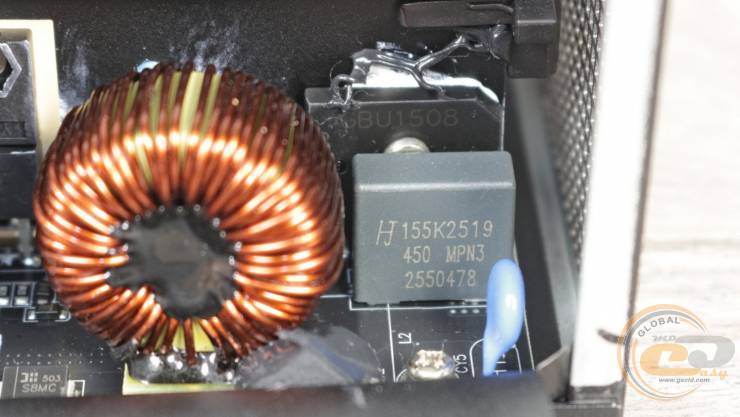

Пара діодних збірок GBU1508 розрахована на струм до 15 А. Поруч розташований габаритний дросель вузла APFC, а сусідній радіатор охолоджує його силові елементи.

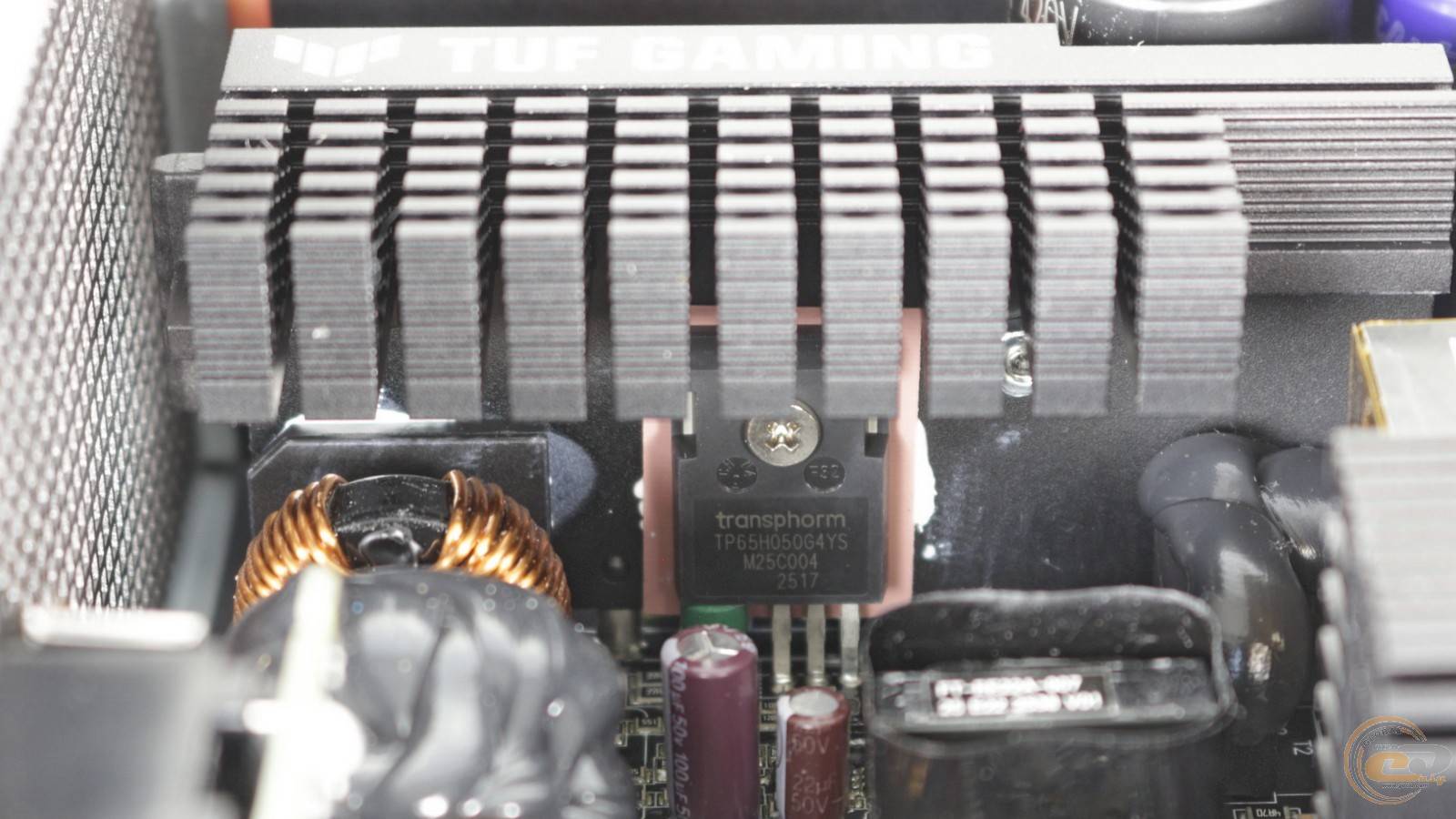

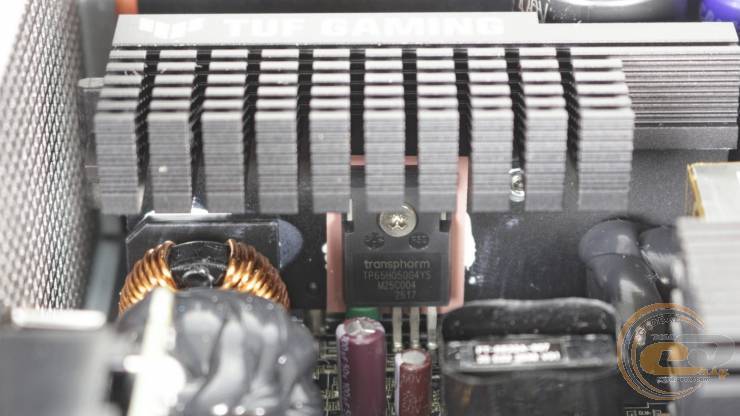

Серед них — GaN-транзистор TP65H050G4YS виробництва американської компанії Transphorm. Такі елементи працюють значно швидше за класичні кремнієві транзистори, витримують вищу напругу та забезпечують вищу енергоефективність.

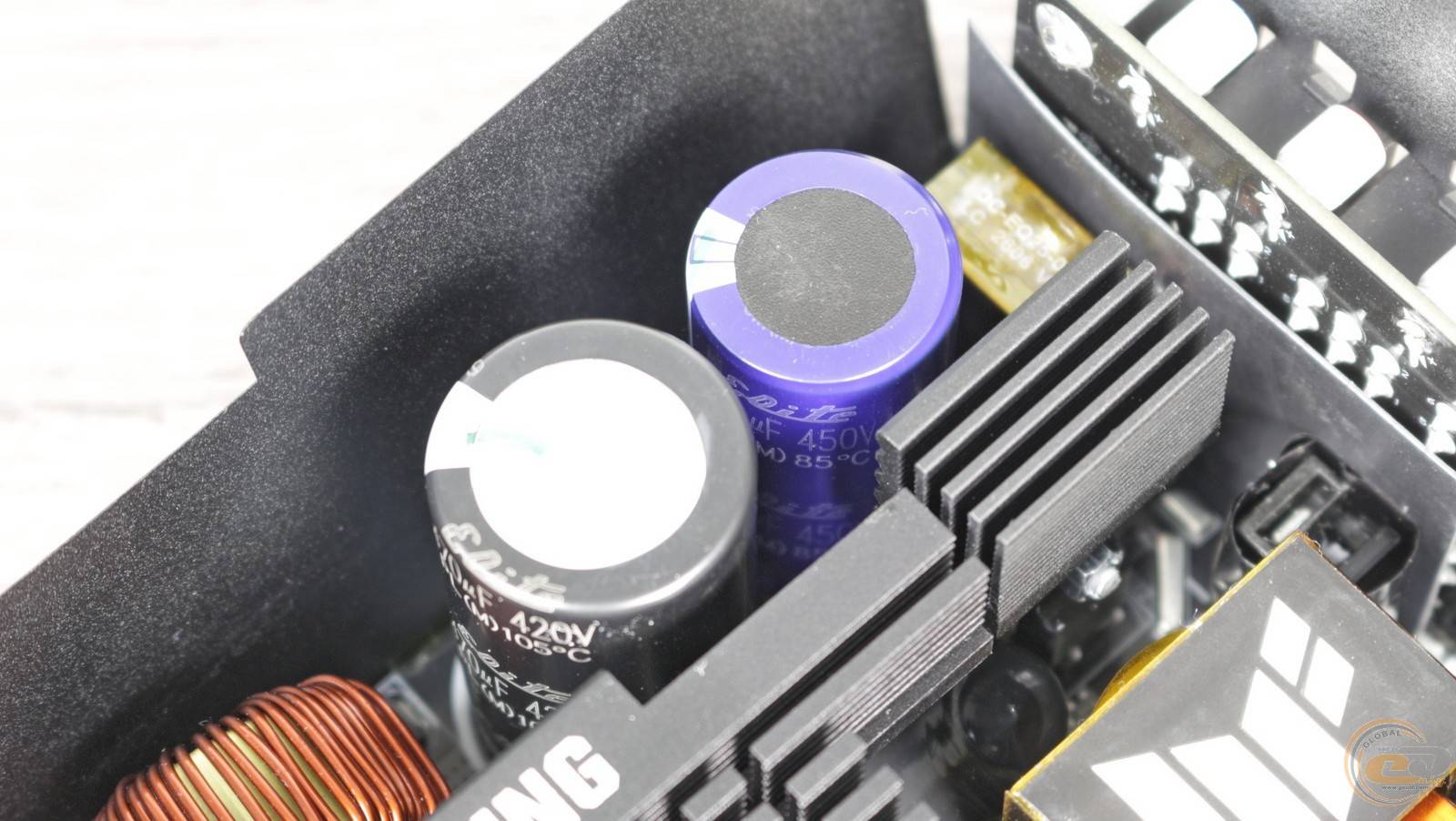

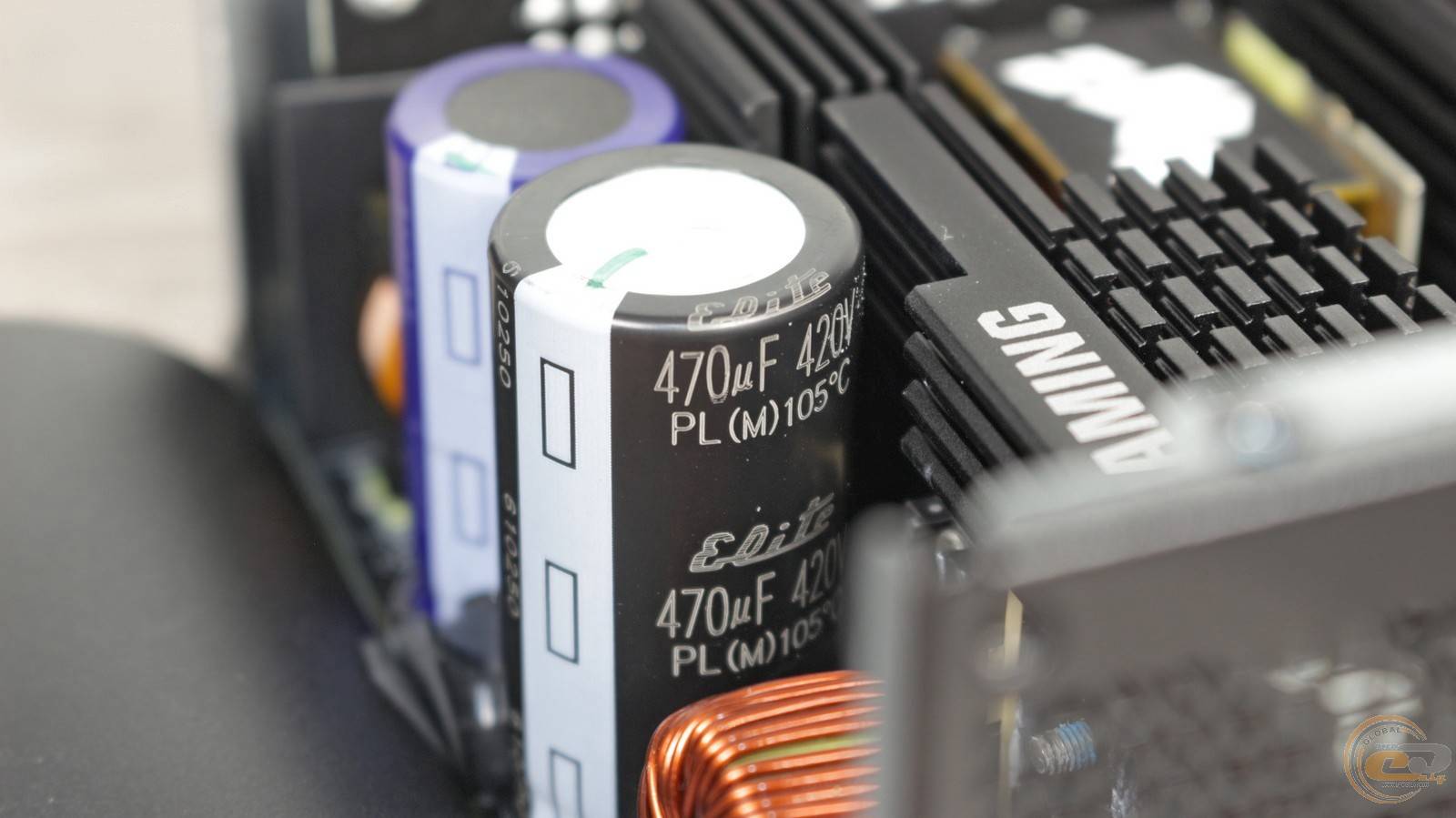

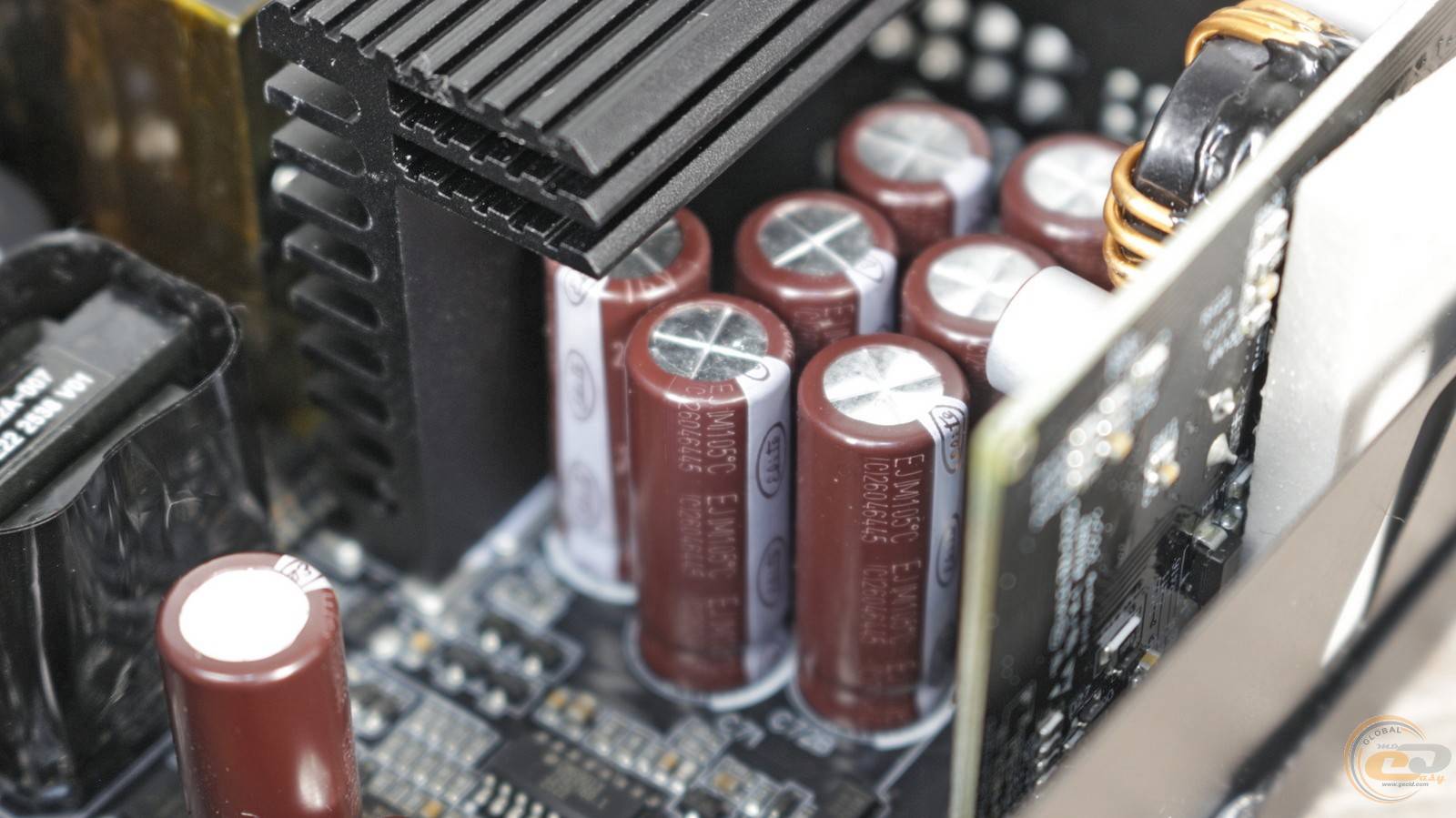

А от вхідні конденсатори нас дещо розчарували. Якщо в «золотому» 850-ватнику використовувалася пара японських високотемпературних конденсаторів Nichicon сумарною ємністю 860 мкФ, то тут розпаяні два тайванські Elite на 690 мкФ (470 мкФ + 220 мкФ). До того ж лише один із них розрахований на високотемпературний режим. Звісно, це не погане рішення, але все ж певний крок назад. Та й у пристрої з цінником понад $200 хотілося б бачити якіснішу елементну базу.

У первинній частині використовується високоефективний резонансний перетворювач Half-Bridge LLC.

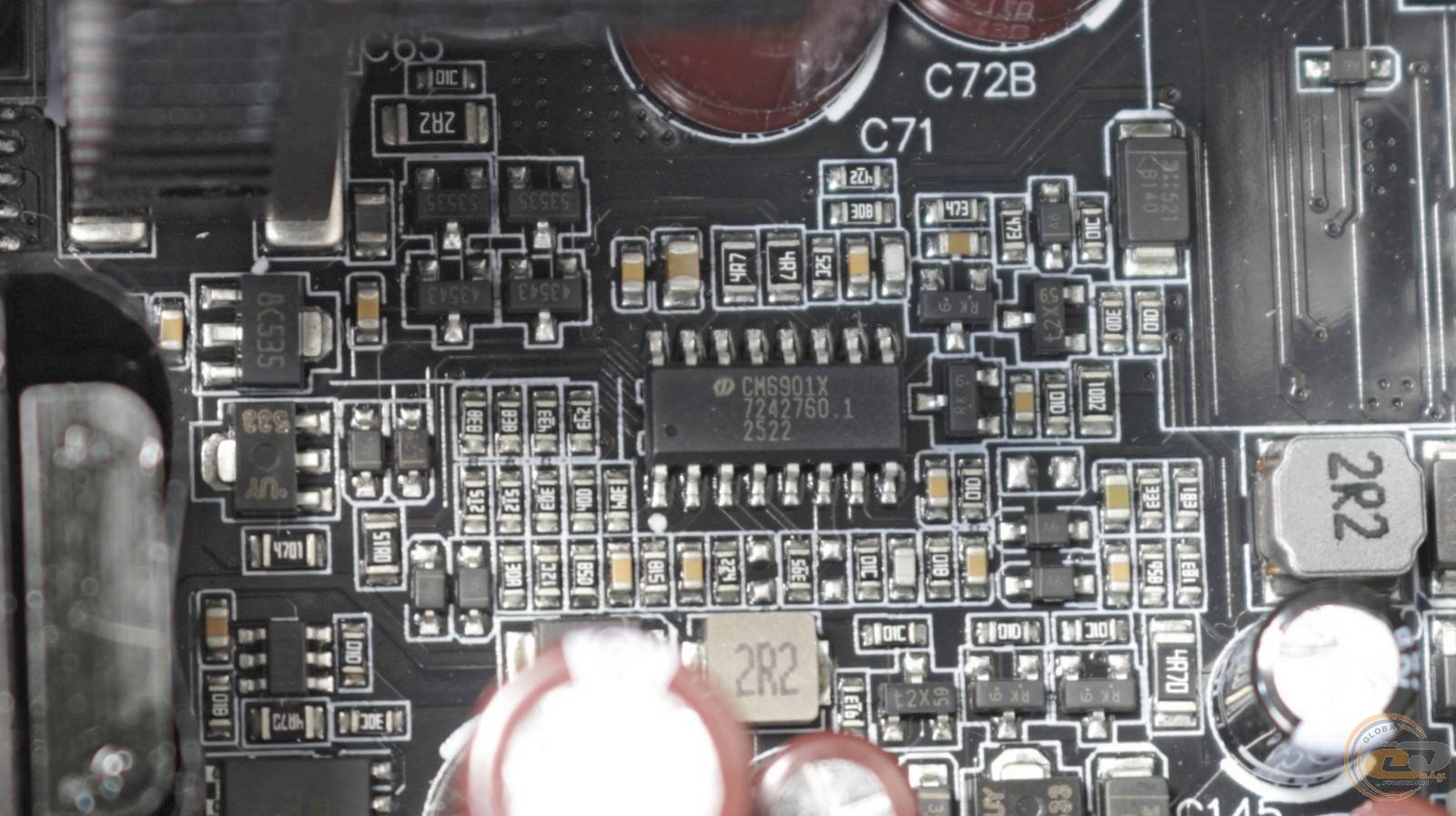

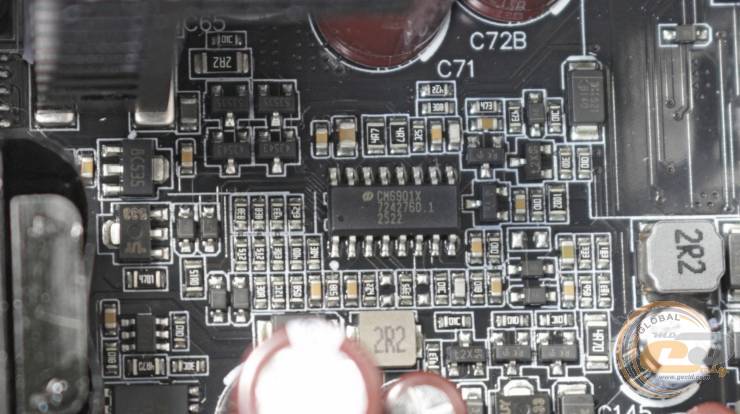

Керує його роботою ШІМ-контролер Champion CM6901X.

По інший бік трансформатора містяться елементи синхронного випрямляча, які охолоджуються габаритним Г-подібним радіатором.

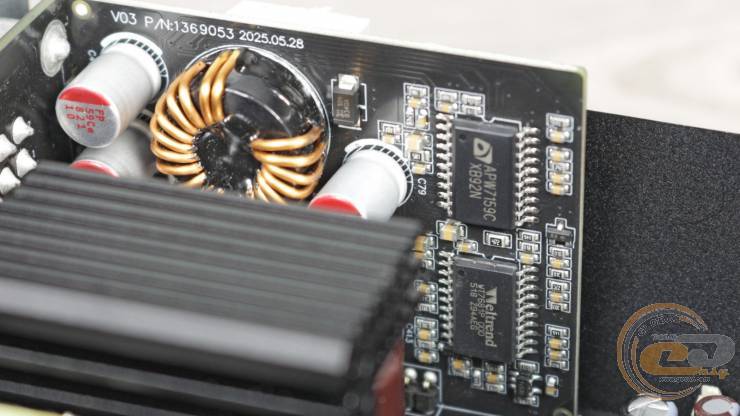

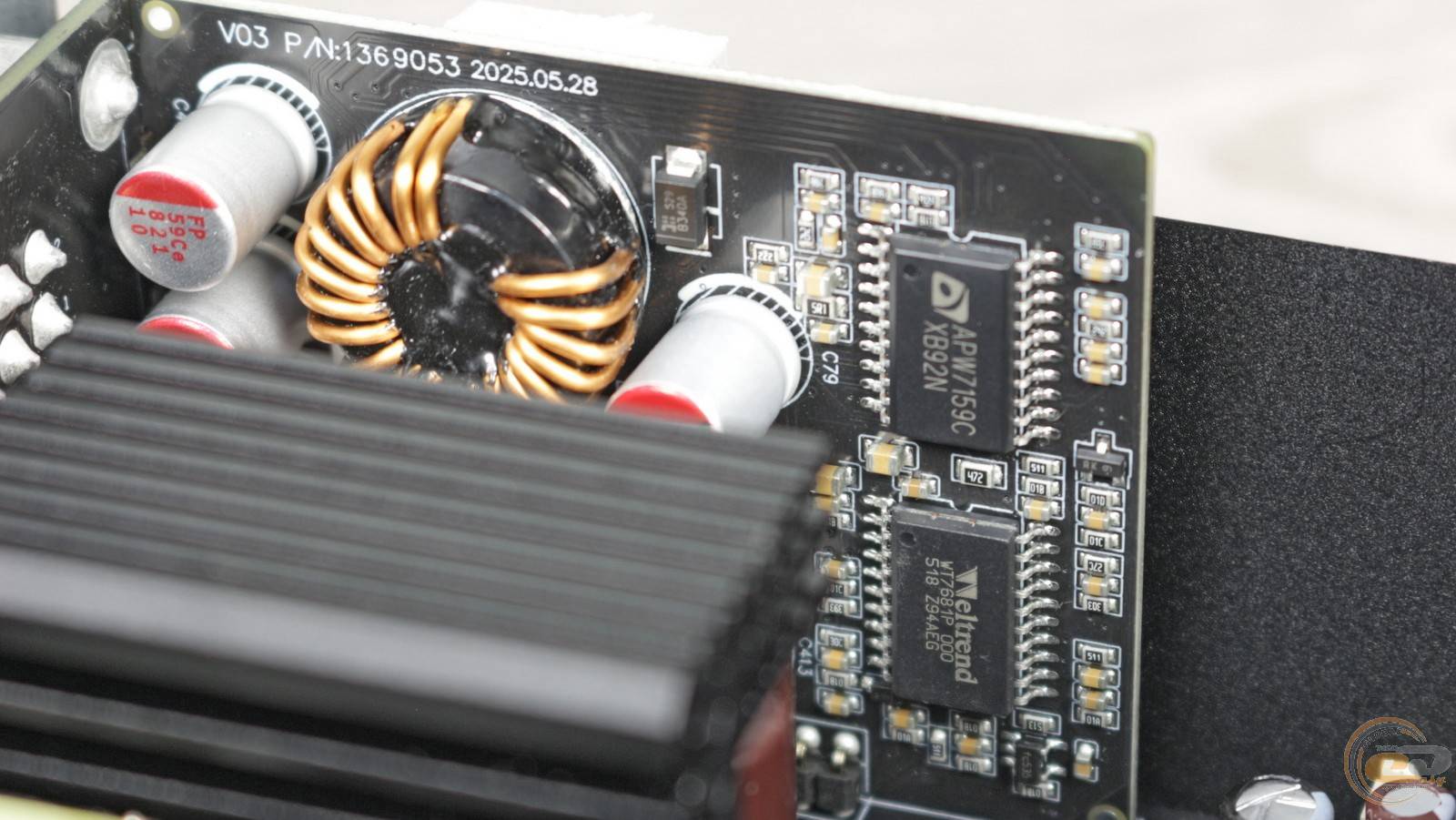

Своєю чергою, DC-DC-перетворювачі на базі контролера APW7159C формують канали +3,3В і +5В. Їхні складові, зокрема феритові дроселі та полімерні конденсатори, розташовані на окремій дочірній платі.

Тут же розпаяна мікросхема-супервізор Weltrend WT7681P, яка відповідає за реалізацію низки захистів. Повний їх перелік такий:

• від підвищеної вихідної напруги (OVP);
• від заниженої вихідної напруги (UVP);
• від короткого замикання (SCP);
• від перевантаження за потужністю (OPP);
• від перевантаження за струмом кожного каналу (OCP);
• від перегрівання (OTP).

Також виробник згадує про додаткове покриття плати для захисту від вологи та часток пилу. Крім того, блоки живлення цієї серії проходять низку екстремальних тестів: на падіння, вібрацію, вплив екстремальних температур і корозійну стійкість.

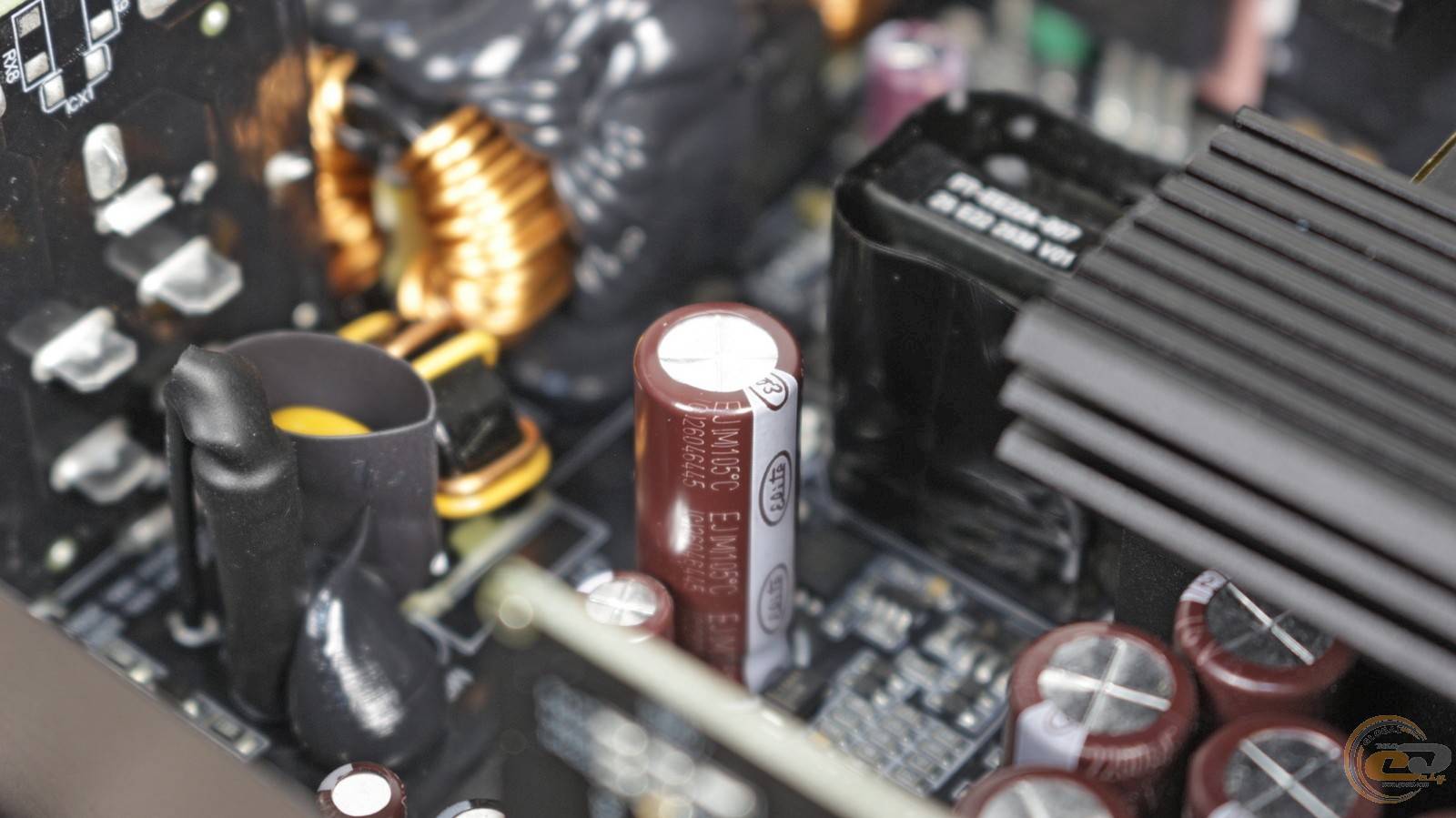

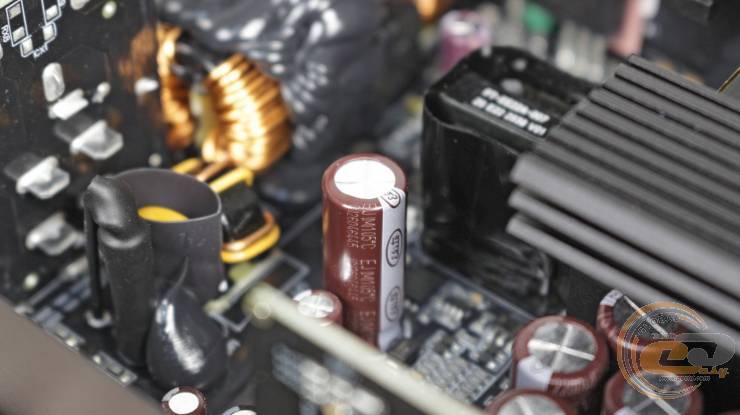

Що ж до конденсаторів у вузлі фільтрації, то тут також маємо переважно високотемпературні елементи від тайванської Elite з робочою температурою до 105 °C, — точнісінько як і в «золотій» моделі.

Тестування

Крос-навантажувальні характеристики

Стандарт ATX12V допускає відхилення напруги на всіх лініях живлення в межах ±5% від номінального значення.

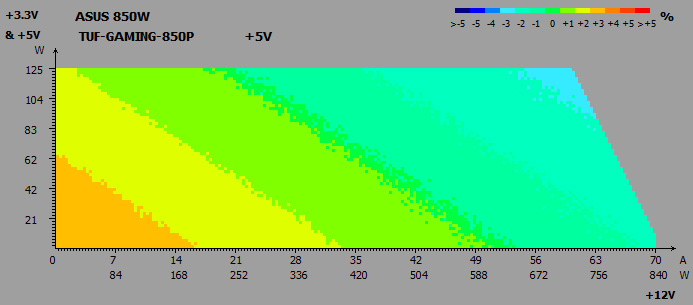

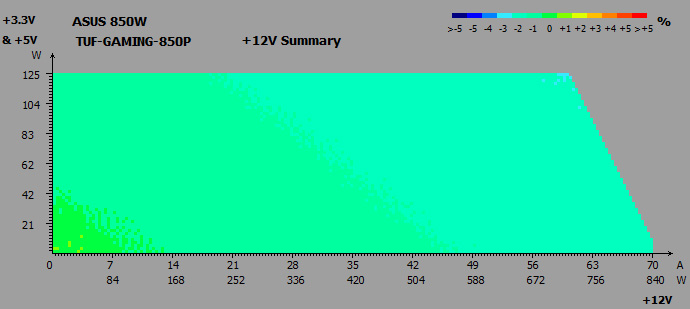

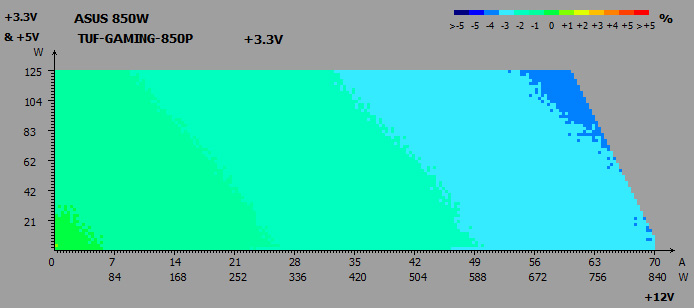

Під час крос-навантажувальних тестів ASUS TUF Gaming 850W Platinum були зафіксовані такі відхилення:

• лінія +3,3В: від -4% до 0%;
• лінія +5В: від -2% до +3%;
• лінія +12В: від -2% до 0%.

Як бачимо, на всіх трьох основних лініях відхилення напруги не виходять за межі від −4% до +3%, що помітно краще за допустимі ±5%.

Чергова лінія живлення +5VSB

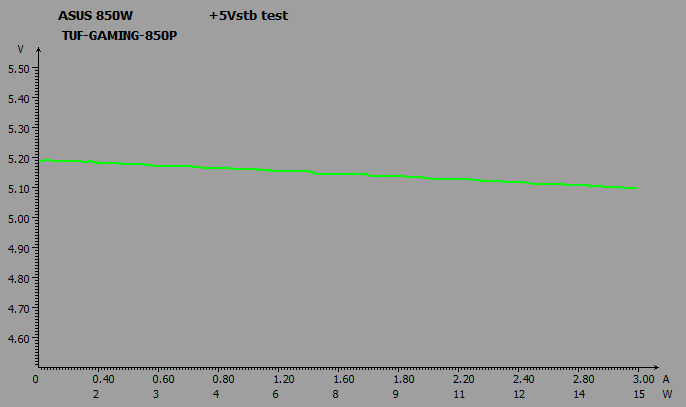

Напруга чергової лінії живлення також змінюється в допустимих межах: від 5,10 до 5,19 В, або від +2% до +3,8%.

Шуми і пульсації на всьому діапазоні напруг

Для стандарту ATX12V передбачені такі допустимі рівні пульсацій (peak-to-peak):

• лінії +3,3В і +5В: 50 мВ;
• лінія +12В: 120 мВ.

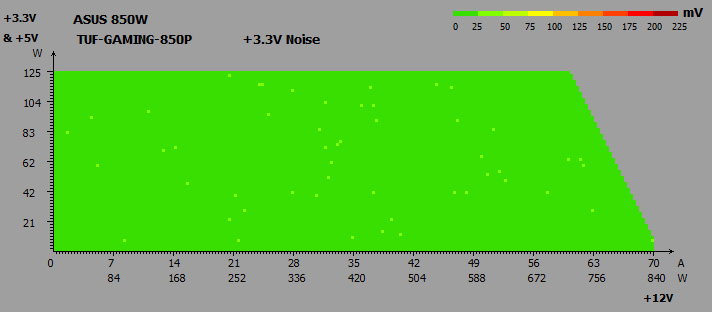

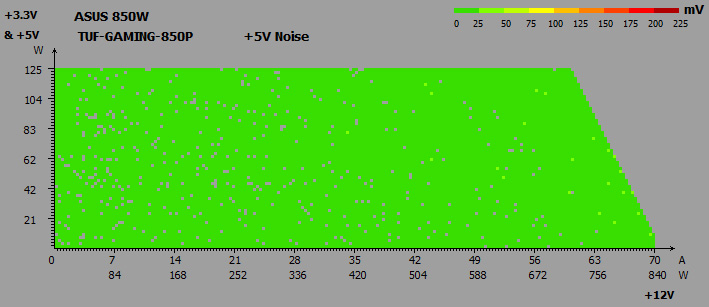

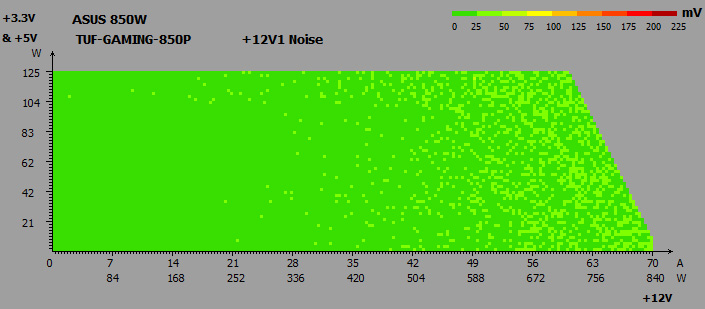

На трьох основних лініях зафіксовано лише мінімальні пульсації, які не перевищують допустимих 50 мВ.

PF

Зміна PF залежно від навантаження:

Стандарт 80 PLUS Platinum вимагає, щоб коефіцієнт PF при 50% навантаження становив не менше 0,95. І встановлений вузол APFC успішно справляється з цим завданням. Максимальне ж значення досягає 0,98.

ККД

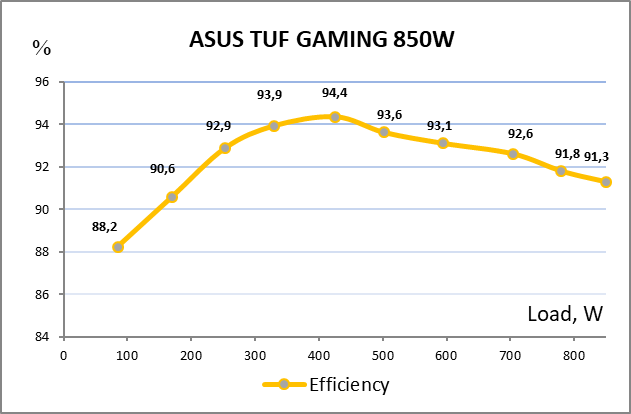

Тестування за різних рівнів навантаження підтвердило відповідність новинки стандарту 80 PLUS Platinum. Так, при навантаженні 10%, 20%, 50% і 100% від номінальної потужності ККД перевищував 88%, 90%, 94% і 91% відповідно. Крім того, пристрій має сертифікат Cybenetics Platinum.

Система охолодження

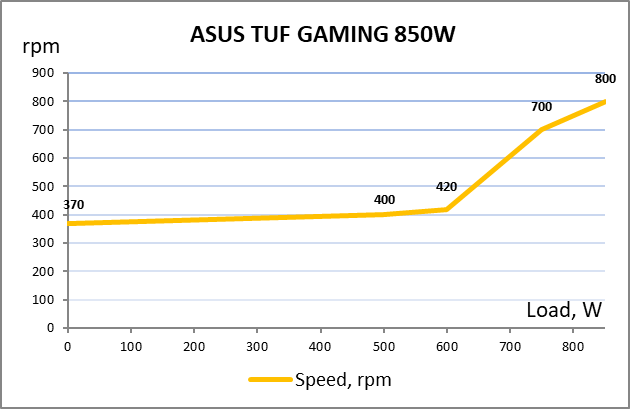

У ASUS TUF Gaming 850W Gold вентилятор залишається вимкненим при навантаженні до 320 Вт, а після цього працює зі швидкістю від 800 до 2050 об/хв. А от у ASUS TUF Gaming 850W Platinum гібридного режиму немає, але, відверто кажучи, він тут і не потрібний. Вентилятор стартує зі швидкістю лише 370 об/хв і поступово розганяється до 800 об/хв, тож працює дуже тихо в усьому діапазоні навантажень.

Не дивно, що пристрій отримав найвищий сертифікат Cybenetics Lambda A++, що вказує на рівень шуму нижче 15 дБ.

Температурний режим

До того ж тиха робота тут поєднується з невисоким нагріванням компонентів. Так, після 15-хвилинного тестування під навантаженням 800 Вт головний трансформатор нагрівся лише до 77°C, а інші складові — ще менше. Це дуже хороший результат з огляду на температуру в приміщенні — +24°C.

Практичні випробування на реальній конфігурації

Компонент	Модель
Процесор	AMD Ryzen 9 5900X (Socket AM4, 12 / 24 x 3,7 – 4,8 ГГц, TDP 105 Вт)
РСО	ASUS TUF Gaming LC II 360 ARGB
Материнська плата	MSI MEG X570 GODLIKE (AMD X570, Socket AM4, DDR4, ATX)
Оперативна пам’ять	2 x DDR4-3600 16 ГБ Kingston FURY Beast RGB (KF436C18BBAK2/32)
Відеокарта	ASUS ROG Strix GeForce RTX 3090 Ti Gaming ASUS ROG STRIX GeForce RTX 2080 Ti
SSD	Kingston KC600 512 GB (SKC600/512G)
Ватметр	Seasonic PowerAngel
Мультиметр	MASTECH MY64

Можливості блока живлення ми перевірили також на реальній системі зі 105-ватним процесором і двома відеокартами з TDP 450 та 250 Вт. Тестування проводили в режимах «Простій» і «Максимальне навантаження», використовуючи FurMark Donut (GK) в утиліті MSI Kombustor. У результаті отримали такі значення:

Завдяки роздільній стабілізації напруги відхилення на всіх трьох лініях були значно меншими за допустимі ±5%, причому без просідань нижче номіналу. Різниця між значеннями у режимах простою та максимального навантаження була незначною — від 0,3% до 1,2%. А найкращі результати продемонструвала найбільш затребувана лінія +12В.

Енергоспоживання у простої та у вимкненому стані комп'ютера

На додаток до перелічених переваг, тестований пристрій потішає низьким енергоспоживанням комп'ютера: 2 Вт у вимкненому стані та 4 Вт у сплячому режимі.

Підсумок

Як і очікувалося, головною перевагою моделі ASUS TUF Gaming 850W Platinum над «золотим» 850-ватником став високий ККД. Завдяки цьому вдалося забезпечити дуже тиху роботу вентилятора в усьому діапазоні навантажень: його швидкість не перевищувала 800 об/хв. Температури всіх вузлів також залишаються в межах норми.

Водночас обидві моделі мають чимало спільного: напівмостову схему перетворення, відмінні вихідні показники, повністю модульні кабелі в індивідуальному обплетенні, актуальний набір конекторів із 600-ватним PCIe 5.1 (12V-2x6) та вентилятор із подвійним кульковим підшипником.

А от плавні лінії дизайну «платинової» лінійки нам сподобалися більше. Проте в елементній базі є певний крок назад: на вході тепер використовуються тайванські конденсатори замість японських. До того ж гарантійний термін новинки становить 8 років, тоді як на золоту модель виробник надає 10 років.

У підсумку ASUS TUF Gaming 850W Platinum — це рішення для тих, хто високо цінує тишу та готовий за неї доплатити. Якщо ж цей аспект не є визначальним, ASUS TUF Gaming 850W Gold виглядає більш збалансованим варіантом.

Переваги:

• дуже високий рівень ККД (понад 94%, сертифікація 80 PLUS Platinum);
• DC-DC-перетворювачі у вторинному колі;
• хороша стабільність вихідних напруг;
• відсутність просідань напруг навіть у потужній конфігурації;
• повний набір захистів;
• широкий діапазон вхідної мережевої напруги;
• 135-мм вентилятор із подвійним кульковим підшипником;
• три 6+2-контактні роз'єми PCIe та один 600-ватний PCIe 5.1 (12V-2x6);
• повністю модульні кабелі;

• ефективна та дуже тиха система охолодження (сертифікація Cybenetics Lambda A++);

• 8 років гарантії.

Особливості:

• у вхідному колі використовуються тайванські конденсатори Elite замість японських, як у «золотій» моделі.

Автор: Олесь Пахолок
