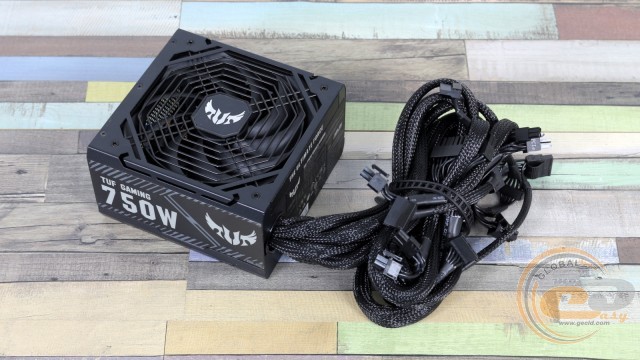

Огляд блока живлення ASUS TUF Gaming 750W Bronze: шість років спокою

Не так давно в огляді ASUS TUF Gaming 650W Bronze ми мимохіть згадали цінники на БЖ серії ASUS TUF Gaming. На той момент вони становили $95 за 550-ватну модель і $105 за 650-ватник. А ось рішення потужністю 450 Вт і 750 Вт тоді ще не завезли.

ASUS TUF Gaming 750W Bronze

Приємно відзначити, що через кілька місяців уже всі чотири пристрої доступні у продажі на нашому ринку, а їх цінники трохи знизилися. За 450-ватник просять близько $75, за 550-ватник - $84, 650-ватне рішення обійдеться в $92, а БЖ на 750 Вт - в $112. На кожен з них поширюється 6-річна гарантія. Усе це разом стало відмінним стимулом для знайомства з найпотужнішим представником лінійки - ASUS TUF Gaming 750W Bronze. Давайте дізнаємося, чи перетерпів він будь-які помітні зміни в порівнянні з молодшим 650-ватним побратимом.

Специфікація

Модель

ASUS TUF Gaming 750W Bronze

(TUF-Gaming-750B)

Тип

ATX12V / EPS12V

Номінальна потужність, Вт

750

Потужність по каналу 12В, Вт

744

Потужність ліній +3,3В та +5В, Вт

130

Кількість ліній +12В

1

Максимальний вихідний струм каналу +3,3В, А

25

Максимальний вихідний струм каналу +5В, А

25

Максимальний вихідний струм каналу +12В, А

62

Максимальний вихідний струм каналу -12В, А

0,8

Максимальний вихідний струм каналу +5Vsb (чергова лінія живлення), А

3

Вхідна напруга, В

100 − 240

Частота, Гц

47 – 63

Вхідний струм, А

5 – 10

ККД, %

≤88

Сертифікований 80 PLUS

Bronze

Метод компенсації коефіцієнта потужності

Активний

Коефіцієнт потужності (PF), %

98

PCIe-роз'єми

4 (6+2-контактні)

Модульний

Немає

Розміри вентилятора, мм

135 х 135 х 25

Тип підшипника вентилятора

Подвійний шарикопідшипник  (2 Ball Bearing)

Захисти

OPP, OVP, UVP, OCP, OTP, SCP

Розміри, мм

153 х 153 х 85

Гарантія, років

6

Сайт виробника

ASUS

ASUS TUF Gaming 750W Bronze

Упаковка і комплект постачання

Темна коробка не просто виглядає красиво, але і дозволяє дізнатися основні знання про будову. Правда, тільки якщо ви дружите з англійською.

ASUS TUF Gaming 750W Bronze

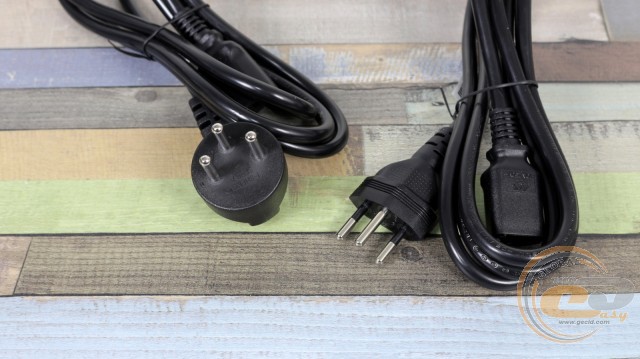

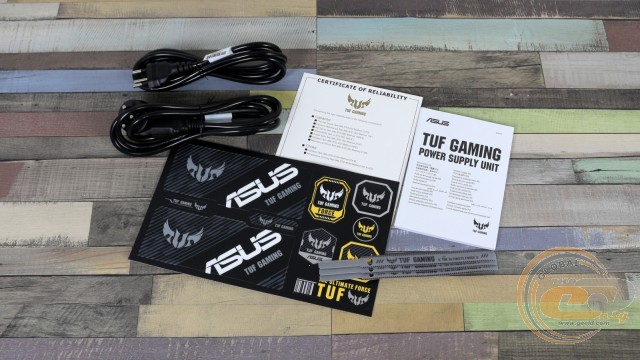

Комплект постачання має багаторазові стяжки, паперову документацію, набір наклейок і два мережевих кабелі живлення.

ASUS TUF Gaming 750W Bronze

У нашому разі вони 3-контактні, але до роздрібного покупця приїде кабель зі звичною євровилкою.

Зовнішній вигляд

ASUS TUF Gaming 750W Bronze

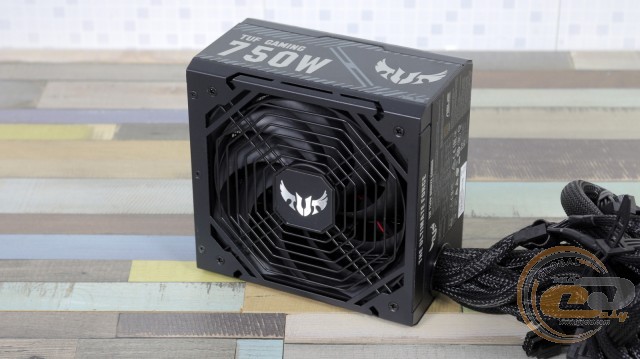

Зовні ASUS TUF Gaming 750W Bronze абсолютно не відрізняється від версій меншої потужності. Це все така ж компактна квадратна коробка (ми наміряли 153 х 153 х 85 мм) у чорному матовому забарвленні, зі скошеними гранями і вирізами на них.

ASUS TUF Gaming 750W Bronze

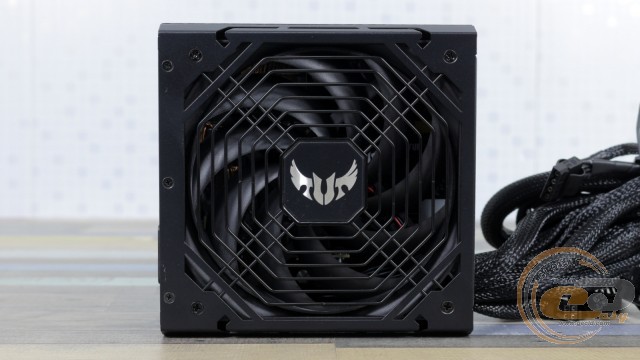

Габаритний 135-мм вентилятор займає майже всю площу поверхні, надаючи зовнішності джерела ще більшої ефектності. Для захисту від зовнішніх впливів пропелер прикритий восьмигранною решіткою типу гриль, прикрашеною фірмовим логотипом.

ASUS TUF Gaming 750W Bronze

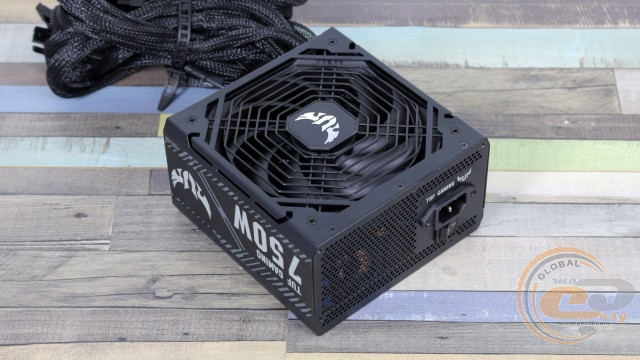

Останній передбачений і на тильній панелі. В іншому тут все буденно: кнопка ввімкнення, вхідний роз'єм живлення і безліч вентиляційних отворів у вигляді сот.

ASUS TUF Gaming 750W Bronze

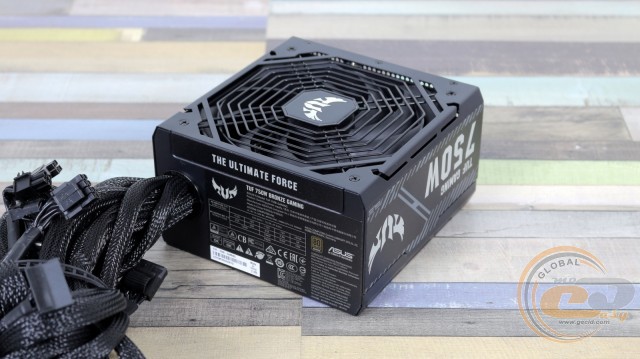

Боковини повідомляють про номінальну потужність пристрою.

ASUS TUF Gaming 750W Bronze

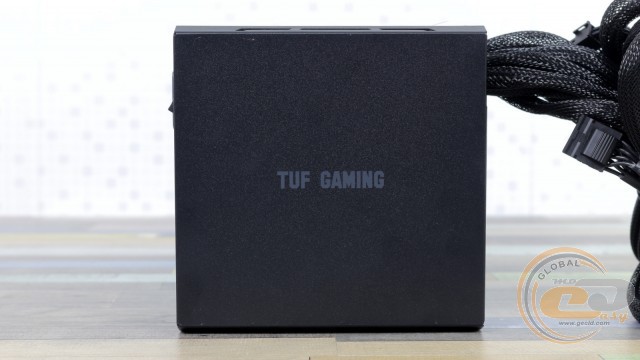

І навіть протилежна пропелеру боковина прикрашена невеликим написом.

ASUS TUF Gaming 750W Bronze

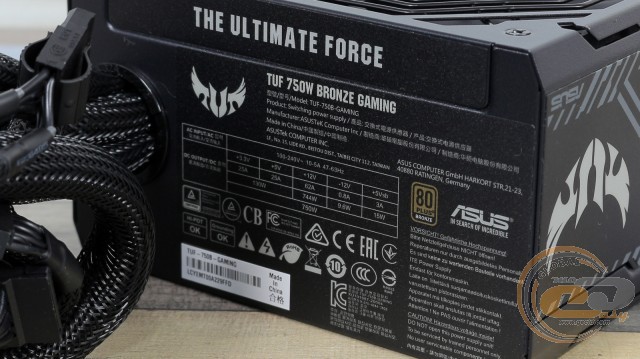

Наклейка з електротехнічними параметрами розмістилася біля вихідних дротів. З ключового виділимо використання єдиної 12-вольтової лінії потужністю більше за 99% від номіналу, а також можливість надати до 130 Вт для молодших каналів +3,3В і +5В.

ASUS TUF Gaming 750W Bronze

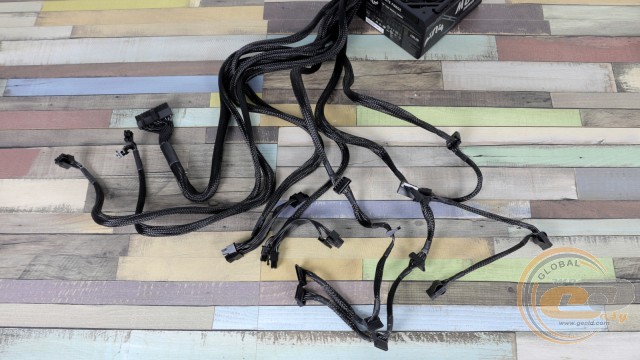

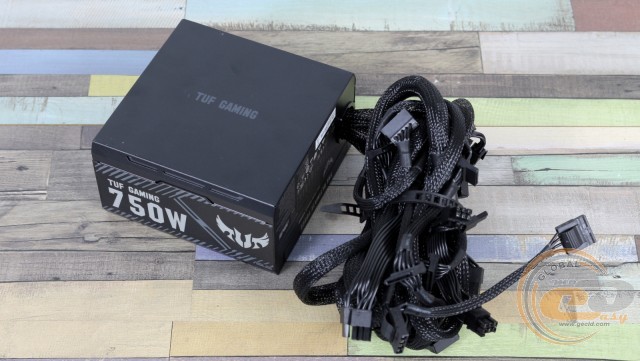

Усі кабелі у ASUS TUF Gaming 750W Bronze виведені з корпуса. Вони набрані переважно з дротів калібру 18 AWG, поміщених в нейлонове обплетення. Винятком став багатожильний ATX, до складу якого увійшли провідники різних діаметрів.

ASUS TUF Gaming 750W Bronze

Основні конектори живлення представлені 20+4-контактним ATX і двома 4+4-контактними ATX12V. Для живлення пари відеокарт є чотири 6+2-контактних PCIe на двох окремих кабелі. Периферійні конектори дозволять приєднати вісім пристроїв SATA і чотири PATA.

У порівнянні з 650-ватником з'явився ще один 4+4-контактний ATX12V для живлення навіть найпотужніших систем, у тому числі і з парою CPU. І також додалися три роз'єми SATA. Усі дроти мають запас по довжині, особливо сподобалося застосування 80-см ATX12V.

Повна конфігурація системи кабелів виглядає так:

Типи роз'ємів

Кількість

Довжина проводів до роз'єма (роз'ємів), см

Калібр проводів

20+4-контактний ATX

1

60

16-20 AWG

4+4-контактний ATX12V

2

80

18 AWG

два 6+2-контактні PCIe

2

60-70

18 AWG

чотири SATA

2

40-50-60-75

18 AWG

чотири PATA (Molex)

1

40-55-70-85

18 AWG

Внутрішня будова

ASUS TUF Gaming 750W Bronze

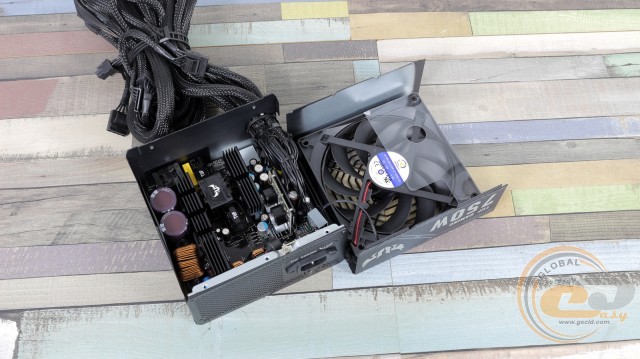

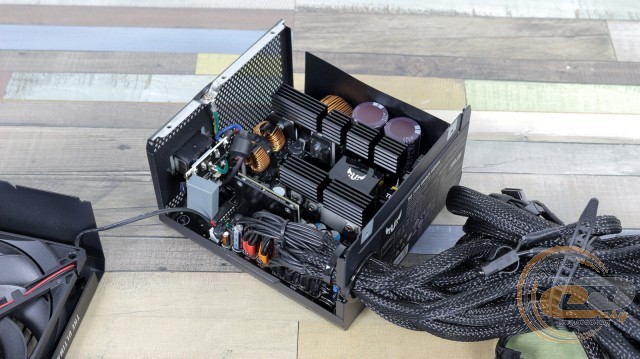

Що ж, час зануритися всередину.

ASUS TUF Gaming 750W Bronze

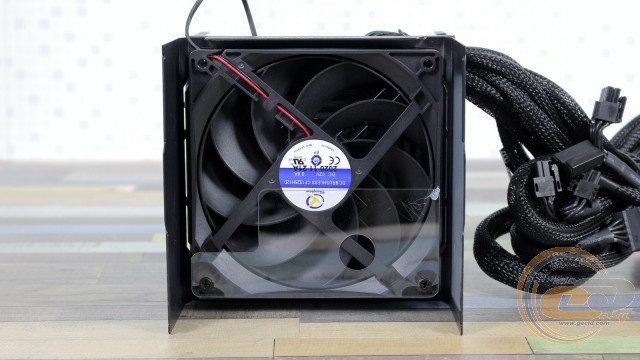

Вентилятор Champion CF1325H12D діаметром 135 мм нам знайомий хіба що по молодшому рішенню. У ньому застосовується технологія Axial-tech, яка полягає у використанні маточини меншого розміру, подовжених лопатей і зовнішнього кільця для збільшення повітряного тиску.

Згідно із заявою виробника, в основі пропелера лежить надійний подвійний шарикопідшипник (Dual ball bearing). Електротехнічні показники пропелера цілком звичайні - він споживає всього 7,2 Вт (12 В при 0,6 А), підключаючись через знімний двоконтактний конектор.

ASUS TUF Gaming 750W Bronze

Радіаторів тут всього два, але вони досить габаритні і мають велику площу тепловіддачі. Перший загальний для низки елементів первинного ланцюга, а другий охолоджує складові вторинки. Згідно із заявою виробника, при навантаженні до 30% вентилятор не обертається, і все відведення тепла лягає виключно на дані шматочки металу.

Тепер перейдемо до окремих вузлів ASUS TUF Gaming 750W Bronze. На сайті виробника вказано, що тут конденсатори і дроселі, які застосовуються, відповідають вимогам військово-промислових стандартів. Вірогідніше, це повинно бути актуально для елементів в критично важливих вузлах.

ASUS TUF Gaming 750W Bronze

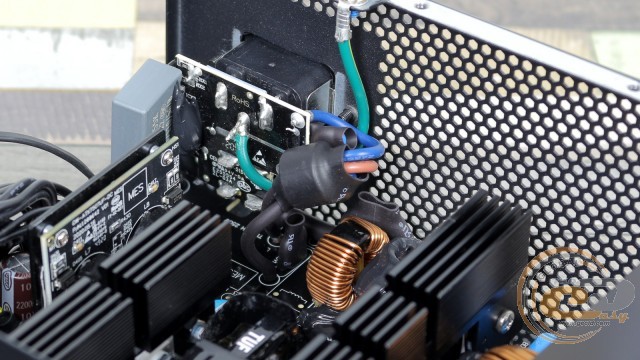

Частина вхідного EMI-фільтра у вигляді трьох конденсаторів (одного X і двох Y) розпаяна біля вхідного роз'єму на окремій дочірній платі.

ASUS TUF Gaming 750W Bronze

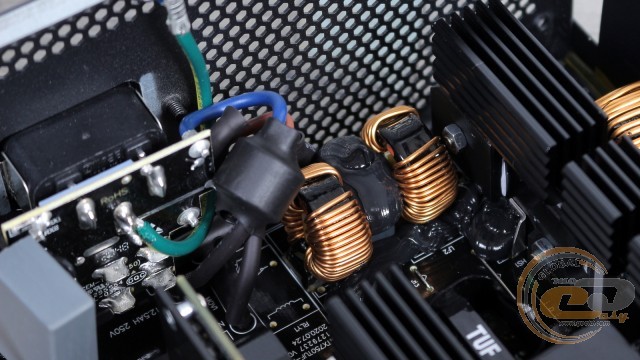

Решта складових вузла (два дроселі, варистор, один X і пара Y-конденсаторів) розмістилися на основний PCB. Також поруч передбачені місця для деяких інших елементів, які чомусь залишилися не розпаяними.

ASUS TUF Gaming 750W Bronze

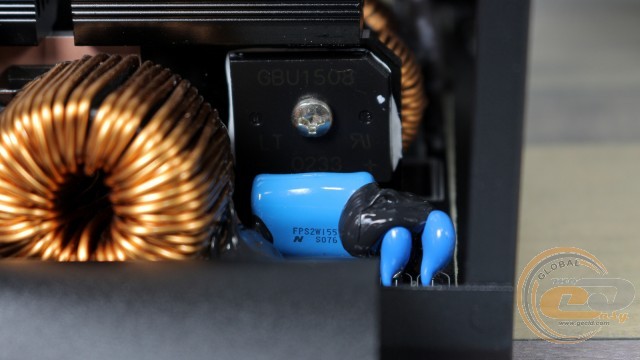

Діодні збірки закріплені з обох боків першого радіатора. Позначення GBU1508 вказує на підтримку струму силою до 15 А.
