Огляд блока живлення ASUS TUF Gaming 650W Bronze: «бронзове» поповнення в лінійці

21-12-2020

З 2018 го у нас на тестуванні побували три блоки живлення ASUS потужністю 650, 850 і 1200 Вт. Ці «платинові» і «золоті» представники лінійок ASUS ROG Thor і ROG Strix не розчарували. Частково це пояснюється їх чималою вартістю - від $140 до майже $400. Але цього разу до нас приїхало більш скромне рішення.

На вітчизняному ринку ціни на БЖ серії ASUS TUF Gaming рівні $95 за 550-ватну модель і $105 за 650-ватник. Також на глобальному сайті виробника згадуються рішення потужністю 450 Вт і 750 Вт, але на українській сторінці їх немає.

ASUS TUF Gaming 650W Bronze

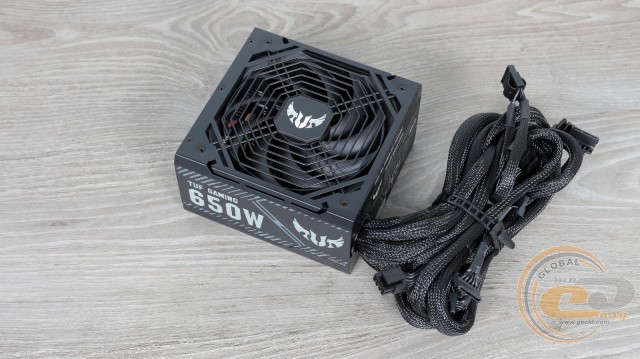

У нас же на черзі знайомство саме з 650-ватним блоком живлення ASUS TUF Gaming 650W Bronze. Сідайте або лягайте зручніше, адже нам є що розповісти.

Специфікація

Модель

ASUS TUF Gaming 650W Bronze

(TUF-Gaming-650B)

Тип

ATX12V / EPS 12V

Номінальна потужність, Вт

650

Потужність по каналу 12В, Вт

612

Потужність ліній +3,3В та +5В, Вт

130

Кількість ліній +12В

1

Максимальний вихідний струм каналу +3,3В, А

25

Максимальний вихідний струм каналу +5В, А

25

Максимальний вихідний струм каналу +12В, А

51

Максимальний вихідний струм каналу -12В, А

0,8

Максимальний вихідний струм каналу +5Vsb (чергова лінія живлення), А

3

Вхідна напруга, В

100 − 240

Частота, Гц

47 – 63

Вхідний струм, А

5 – 10

ККД, %

≤88

Сертифікований 80 PLUS

Bronze

Метод компенсації коефіцієнта потужності

Активний

Коефіцієнт потужності (PF),%

98

PCIe-роз'єми

4 (6+2-контактні)

Модульний

Немає

Розміри вентилятора, мм

135 х 135 х 25

Тип підшипника вентилятора

Подвійний шарикопідшипник (2 Ball Bearing)

Захисти

OPP, OVP, UVP, OCP, OTP, SCP

Розміри, мм

150 х 150 х 86

Вага, кг

2,06

Гарантія, років

6

Сайт виробника

ASUS

ASUS TUF Gaming 650W Bronze

Упаковка і комплект постачання

Красива коробка в темних тонах створювалася саме для версії потужністю 650 Вт. Тут позначені ключові її особливості і характеристики, правда, в основному англійською.

ASUS TUF Gaming 650W Bronze

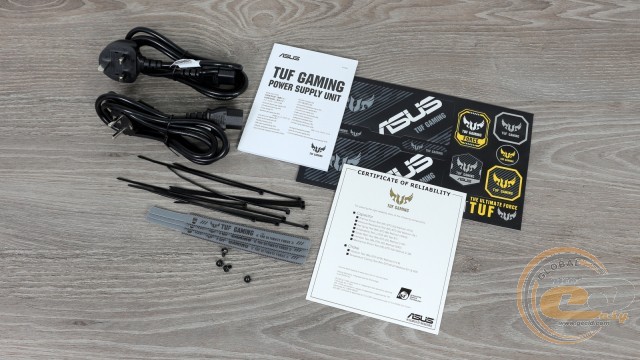

Комплект постачання досить багате. Є два мережевих кабелі живлення для розеток різних типів, кріпильні гвинти, багаторазові й одноразові стяжки, паперова документація, а також набір наклейок (вистачить, щоб обклеїти системник, смартфон, холодильник і т.д.).

Зовнішній вигляд

ASUS TUF Gaming 650W Bronze

На відміну від вищезгаданих рішень, ASUS TUF Gaming 650W Bronze позбавлений діагональних ліній на решітці вентилятора. Але з'явилися інші деталі, які дозволять розрізнити новинку на тлі багатьох інших джерел. Наприклад, скошені грані, обладнані вирізами. Та й застосування досить габаритного 135-мм вентилятора в порівняно компактний пристрій (150х150х86 мм) надає йому вельми агресивний вид.

ASUS TUF Gaming 650W Bronze

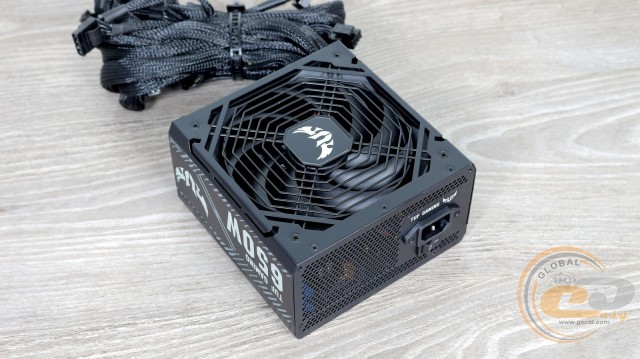

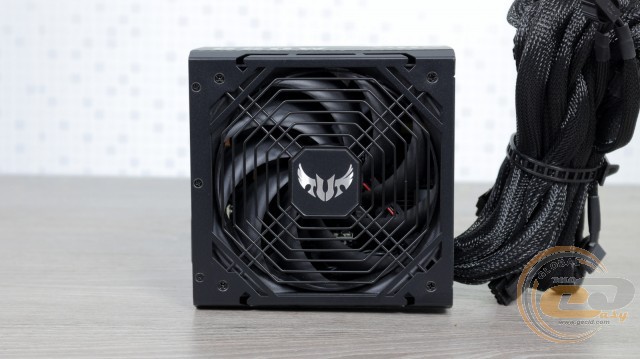

Пропелер лише зовсім небагато зміщений в бік від вхідного термінала. Її прикриває восьмигранна решітка-гриль, на якій красується фірмовий логотип лінійки ASUS TUF Gaming.

ASUS TUF Gaming 650W Bronze

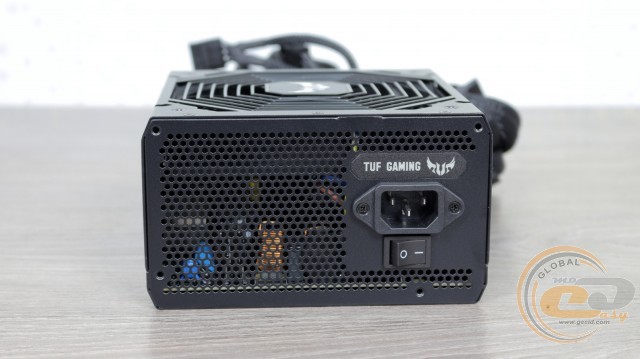

Є такий і на тильній панелі, поруч з кнопкою ввімкнення і вхідним роз'ємом живлення.

ASUS TUF Gaming 650W Bronze

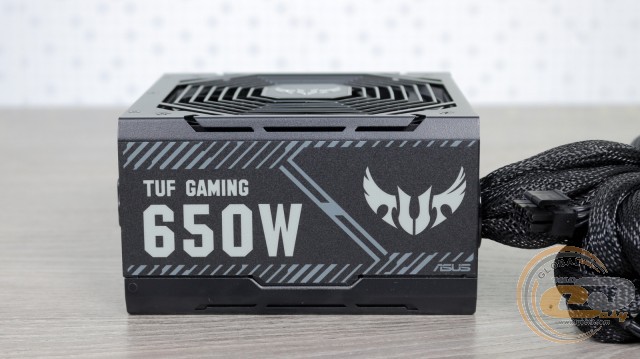

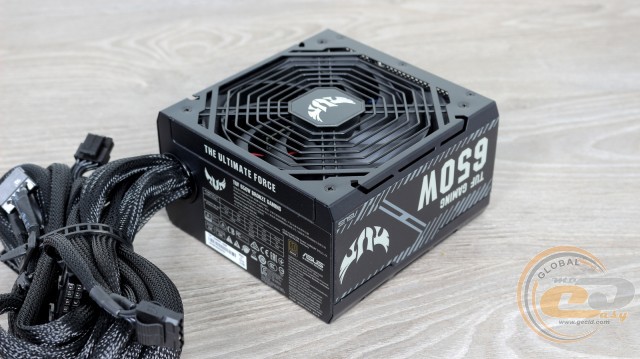

Протилежна пропелеру стінка прикрашена написом, а скошені грані доповнені вентиляційними прорізами.

ASUS TUF Gaming 650W Bronze

Для власників корпусів з прозорими панелями на обох боковинах передбачені декоративні наклейки.

ASUS TUF Gaming 650W Bronze

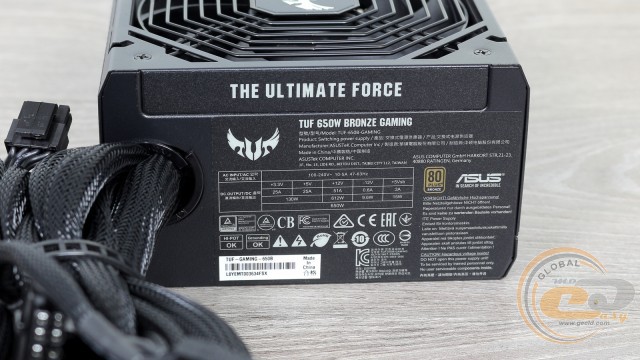

Самий інформативний елемент розмістився біля вихідних дротів - трохи незвично, але аж ніяк не принципово. Тут відзначено використання єдиної 12-вольтової лінії потужністю 94% від номіналу, а також можливість надати до 130 Вт для молодших каналів +3,3В і +5В.

ASUS TUF Gaming 650W Bronze

Усі кабелі у ASUS TUF Gaming 650W Bronze виведені з корпуса. Вони набрані з круглих дротів переважно калібру 18 AWG, поміщених у нейлонове обплетення.

ASUS TUF Gaming 650W Bronze

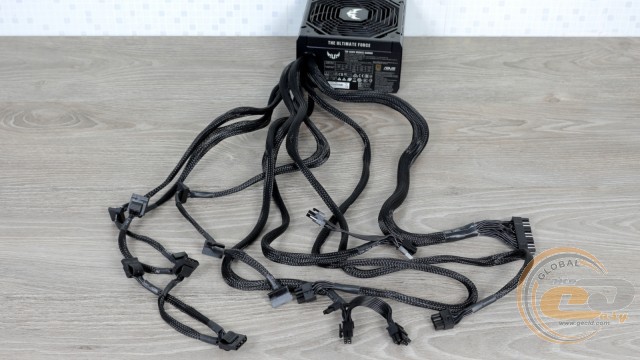

Основні конектори живлення представлені 20+4-контактним ATX і двома 4+4-контактним ATX12V. Для живлення пари відеокарт в складі новинки є чотири 6+2-контактні PCIe на двох окремих кабелях. Периферійні конектори дозволять під'єднати п'ять пристроїв SATA і чотири PATA.

ASUS TUF Gaming 650W Bronze

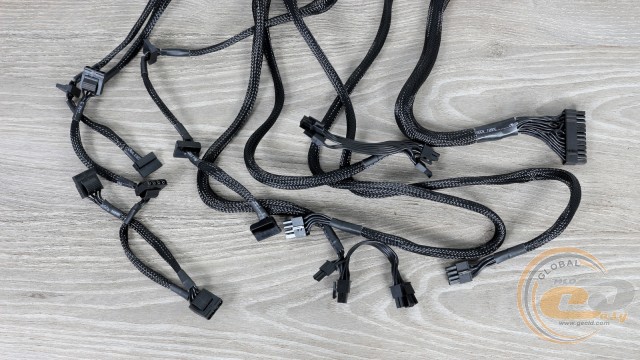

Дріт має запас по довжині, особливо сподобалося застосування 80-см ATX12V. А ось відстань між конекторами SATA дуже скромне (усього 10 см). У деяких корпусах цього буде достатньо, але бувають винятки з правил.

Повна конфігурація системи кабелів виглядає так:

Типи роз'ємів

Кількість

Довжина до роз'єма (роз'ємів), см

Калібр дротів

20+4-контактний ATX

1

60

16-20 AWG

4+4-контактний ATX12V

2

80

18 AWG

два 6+2-контактні PCIe

2

55-65

18 AWG

три SATA

1

40-50-60

18 AWG

два SATA

1

40-50

18 AWG

чотири PATA (Molex)

1

40-55-70-80

18 AWG

Внутрішня будова

ASUS TUF Gaming 650W Bronze

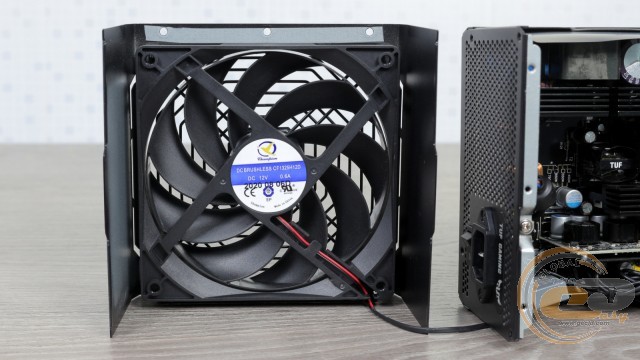

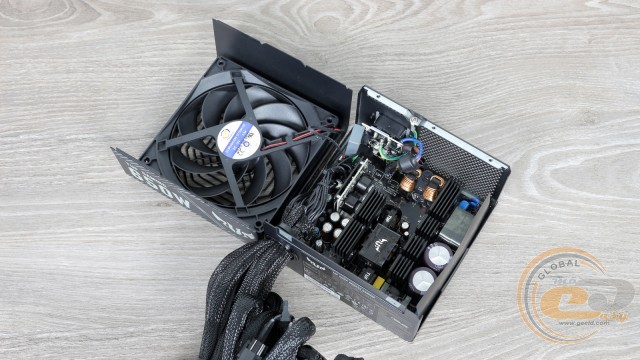

Активно охолоджувати внутрішній світ ASUS TUF Gaming 650W Bronze покликаний 135-мм 9-лопатевий вентилятор Champion CF1325H12D, який раніше нам не зустрічався. Він використовує ступицю меншого розміру, подовжені лопаті і зовнішнє кільце для збільшення повітряного тиску. Такий підхід під назвою Axial-tech нам уже знайомий по деяким відеокартам ASUS.

Згідно із заявою виробника, в основі пропелера лежить надійний подвійний шарикопідшипник (Dual ball bearing). Електротехнічні показники пропелера цілком звичайні - він споживає всього 7,2 Вт (12 В при 0,6 А), підключаючись через знімний двоконтактний конектор.

ASUS TUF Gaming 650W Bronze

За пасивне відведення тепла відповідають два немаленьких радіатори - по одному в первинному та вторинному ланцюзі. При навантаженні до 30% вентилятор не обертається, і все відведення тепла лягає саме на ці два металеві шматочки.

Тепер перейдемо до окремих вузлів ASUS TUF Gaming 650W Bronze. На сайті виробника вказано, що конденсатори і дроселі відповідають вимогам військово-промислових стандартів. Це повинно бути актуально для елементів в критично важливих вузлах. Давайте подивимося, що саме малося на увазі.

ASUS TUF Gaming 650W Bronze

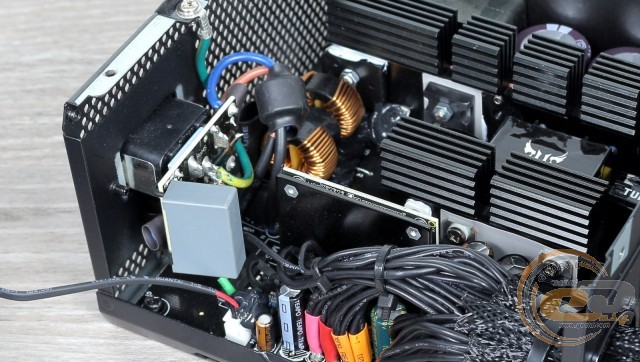

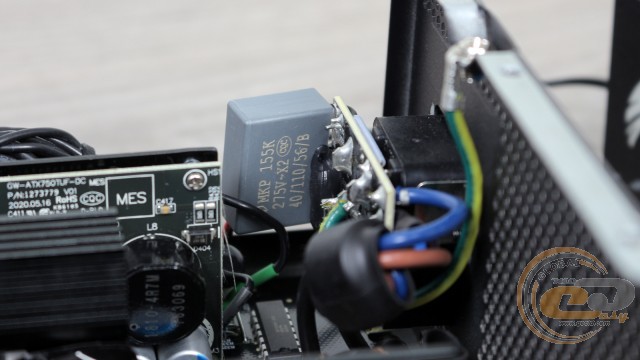

Частина вхідного EMI-фільтра у вигляді трьох конденсаторів (одного X і двох Y) розпаяна біля вхідного роз'єму.

ASUS TUF Gaming 650W Bronze

Решта складових вузли (два дроселі, пара Y-конденсаторів і варистор) розмістилися на основний PCB. Ми не дорахувалися як мінімум одного X-конденсатора, хоча посадкове місце біля однієї з котушок явно пустує.

Далі на радіаторі видно діодна збірка для випрямлення напруги, ...

ASUS TUF Gaming 650W Bronze

... а на звороті його боку знаходиться ще один аналогічний елемент. Позначення GBU15K вказує на підтримку струму силою аж до 15 А.

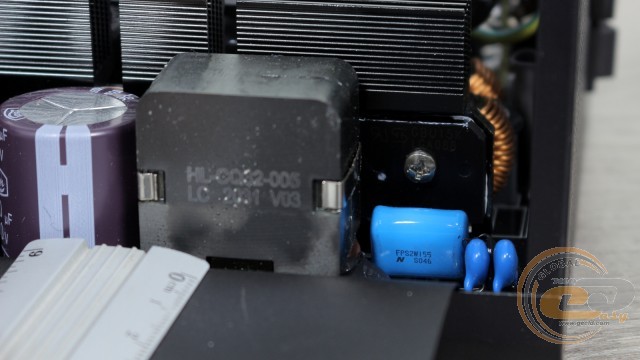

Поруч розміщений дросель вузла APFC, а його силові елементи закріплені на тому ж радіаторі, що і діодний міст.

ASUS TUF Gaming 650W Bronze

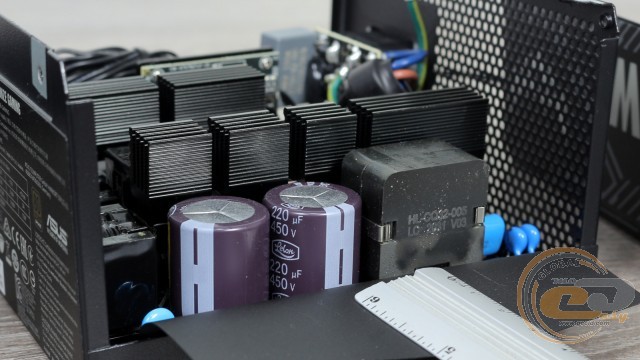

Вхідні конденсатори представлені рішеннями від тайванського виробника Lelon. Багатьом ця назва зустрічається вперше, але в мережі їх згадують разом з більш відомими середнячками начебто CapXon.

Загальна ємність в 440 мкФ порівняно невелика для 650-ватника, і саме таке значення зустрічається в інших, близьких з потужності і цінового сегменту рішеннях. Зате радує їх приналежність до високотемпературної серії (105°C).
