::>Джерела живлення >2021 > ASUS ROG Strix 550W Gold

Огляд блока живлення ASUS ROG Strix 550W Gold: «золотий» тихоня

15-12-2021

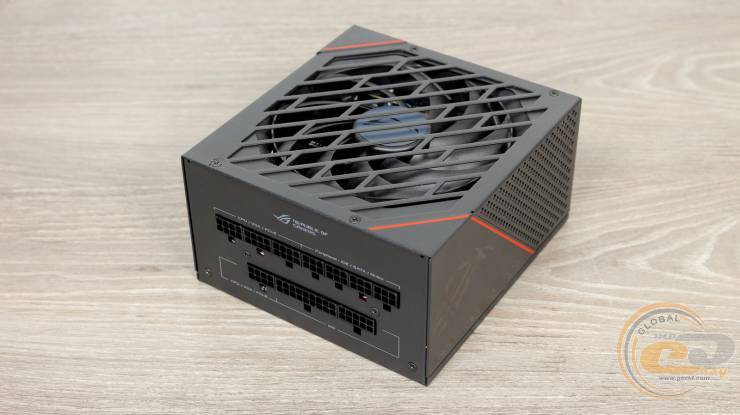

ASUS ROG Strix 550W Gold

Вхідний конденсатор Rubycon японського виробництва належить до високотемпературної серії (до 105°C). Він має чималу, як для 550-ватника, ємність – 390 мкФ.

ASUS ROG Strix 550W Gold

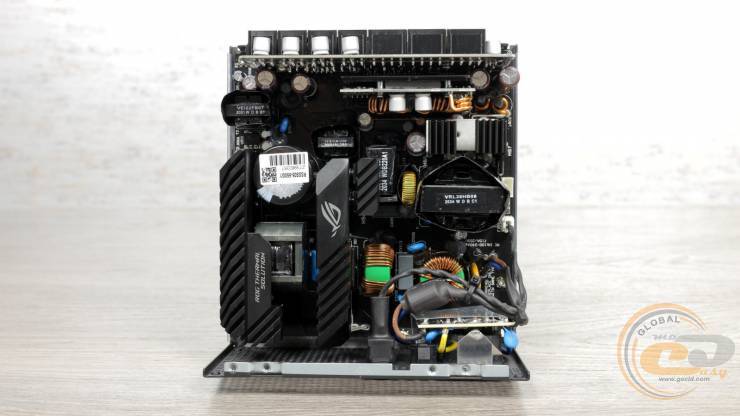

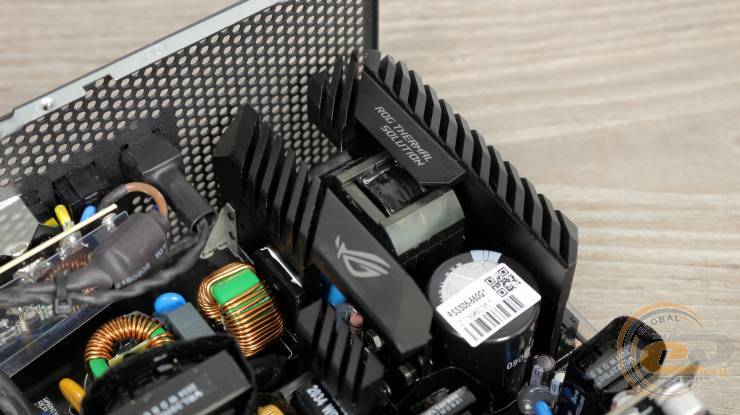

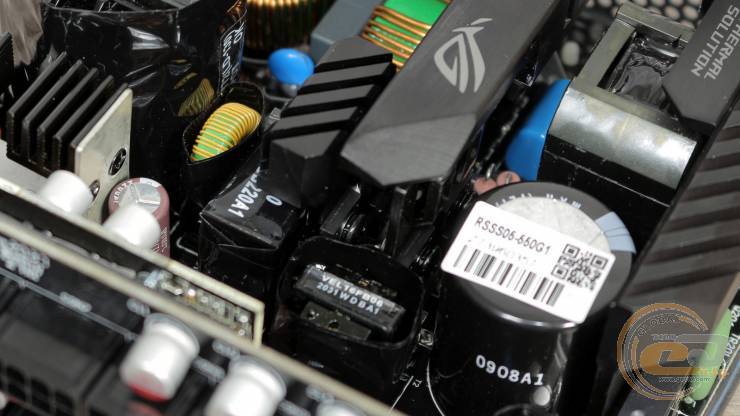

В основі ASUS ROG Strix 550W Gold лежить найефективніша резонансна схема з повним мостом (full bridge). Ключами виступають чотири польові транзистори – два з них закріплені на великому радіаторі, а ще пара – на меншому елементі.

ASUS ROG Strix 550W Gold

Синхронний випрямляч забезпечує напругу +12В. Транзистори, що входять до його складу, розпаяні зі зворотного боку плати. А ось радіатор їхнього охолодження видніється у головного трансформатора.

ASUS ROG Strix 550W Gold

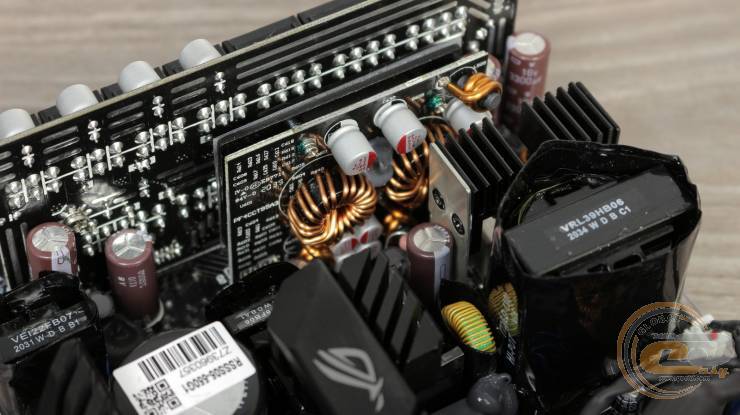

У свою чергу лінії +3,3В та +5В утворені за допомогою DC-DC-перетворювачів, розпаяних на окремій дочірній платі.

ASUS ROG Strix 550W Gold

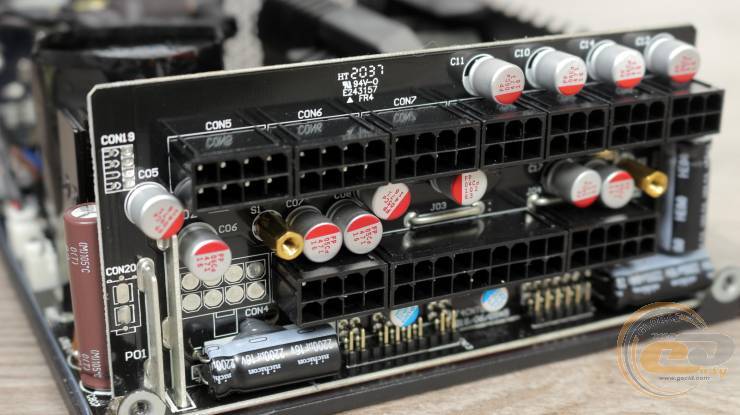

Паралельно останній розміщено ще одну плату, уже з вихідними модульними роз'ємами. З головною PCB вона пов'язана безпосередньо, без використання кабелів, що має позитивно позначитися на якості вихідних показників.

Цікаво, що на ній видно місце під ще один 8-контактний роз'єм. Останній розпаяний у кіловатнику та забезпечує живлення пари додаткових 6+2-контактних PCIe.

У всіх вузлах джерела використовуються лише японські електролітичні та полімерні конденсатори. Назви Nippon Chemi-con та Nichicon говорять самі за себе.

На завершення наведемо перелік реалізованих тут захистів:

  • захист від підвищеної вихідної напруги (OVP);
  • захист від зниженої вихідної напруги (UVP);
  • захист від короткого замикання (SCP);
  • захист від перевантаження з потужності (OPP);
  • захист від перевантаження струмом кожного каналу (OCP);
  • захист від перегріву (OTP).

Як видно, все потрібне на місці.

Крос-навантажувальні характеристики

Отже, джерело ми знову зібрали, підключили до системи і готові до тестів.

Відповідно до норм стандарту ATX12V, допустимий діапазон відхилень напруги для всіх ліній живлення становить ±5% від їхнього номіналу. Але пам'ятаємо, що всередині це все той же Seasonic FOCUS, в якому заявлений ще більш вузький діапазон відхилень - усього ±3%.

ASUS ROG Strix 550W Gold

ASUS ROG Strix 550W Gold

ASUS ROG Strix 550W Gold

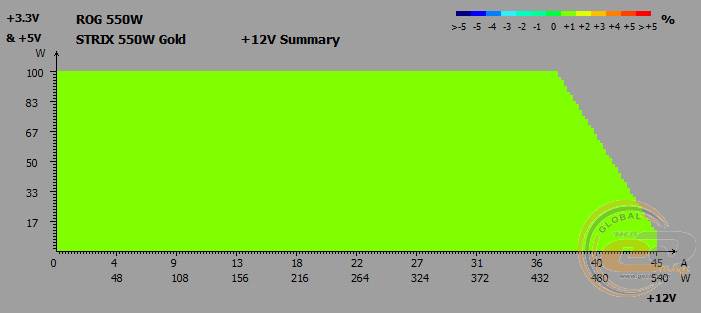

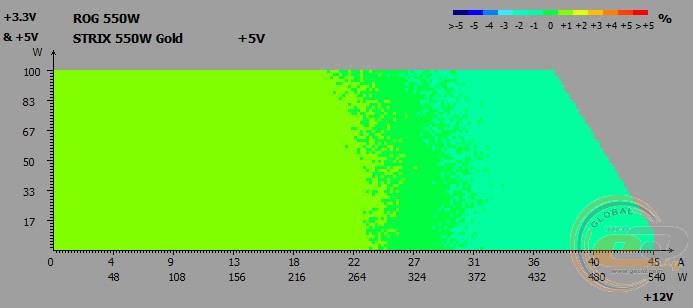

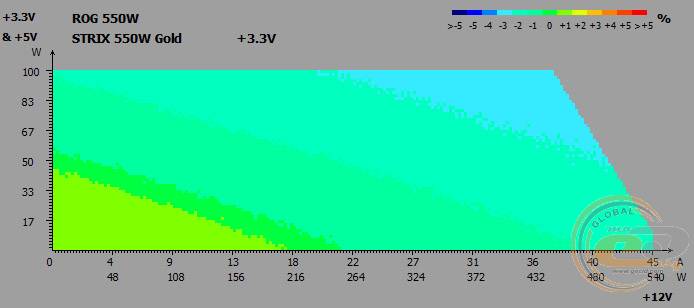

Під час крос-навантажувальних тестів на основних лініях ASUS ROG Strix 550W Gold було зафіксовано такі відхилення напруги:

  • лінія +3,3В: від -3% до +1%;
  • лінія +5В: від -1% до +1%;
  • лінія +12В: +1%.

Вузол стабілізації напруги працює найкращим чином - відхилення дуже близькі до номіналів ліній і вписалися в ±3%. А на каналі +12В і зовсім повний штиль.

Шуми та пульсації на всьому діапазоні напруг

Для стандарту ATX12V передбачені такі допустимі норми щодо рівня пульсацій (peak-to-peak):

  • лінії +3,3В та +5В: 50 мВ;
  • лінія 12В: 120 мВ.

ASUS ROG Strix 550W Gold

ASUS ROG Strix 550W Gold

ASUS ROG Strix 550W Gold

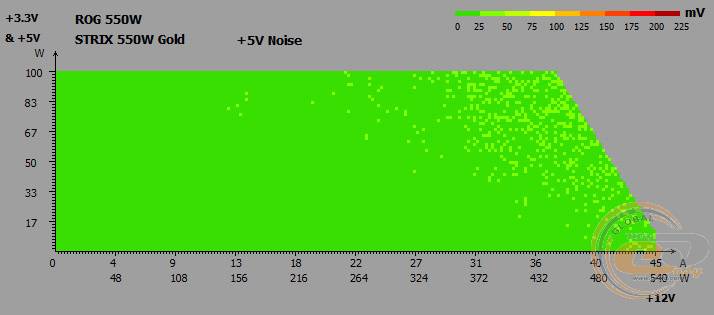

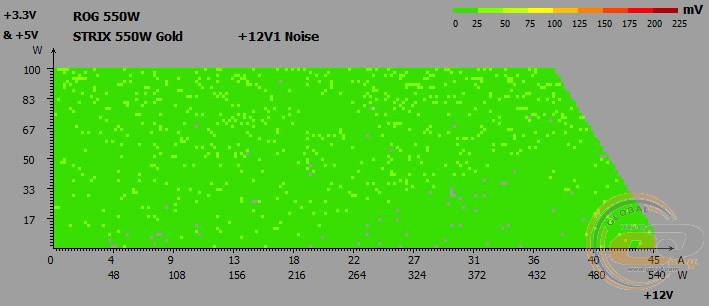

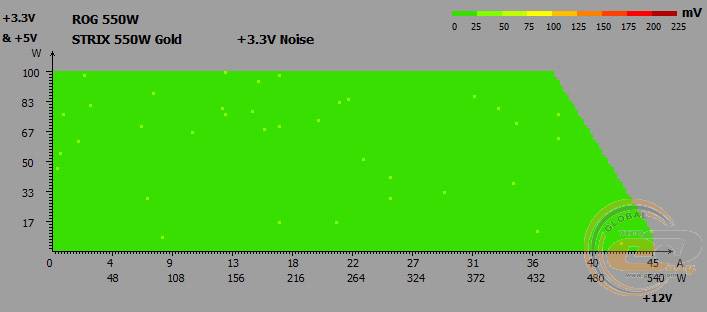

Вимірювання пульсацій також показали чудові результати. На всіх трьох лініях розмах амплітуди (peak-to-peak) переважно знаходиться в межах 25 мВ, будучи далекими від виходу за допустимі значення.

Чергова лінія живлення +5VSB

ASUS ROG Strix 550W Gold

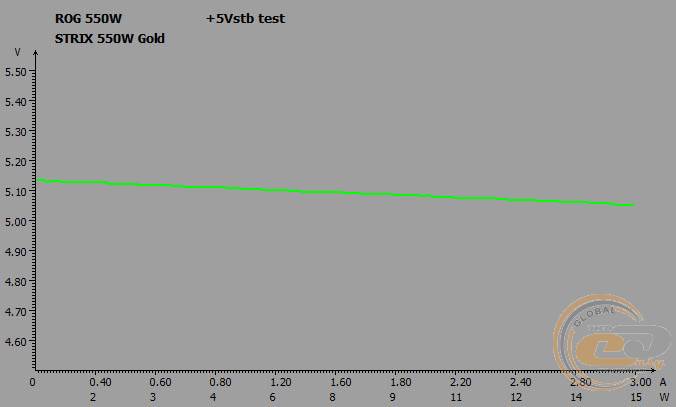

Стан чергової лінії живлення ASUS ROG Strix 550W Gold не спричинив жодних зауважень. Залежно від навантаження напруга на ній змінюється в допустимих межах: від 5,13 до 5,05 В. Так, повністю без просідань.

PFC

Таблиця, яка показує зміну PFC залежно від завантаження джерела живлення:

Навантаження, Вт

60

110

170

220

275

325

400

470

550

Навантаження*, %

11

20

31

40

50

59

73

85

100

PFC

0,75

0,86

0,91

0,93

0,95

0,96

0,97

0,97

0,98

Навантаження* − навантаження у відсотковому відношенні до номінальної потужності блока живлення.

Модуль APFC блока живлення також чудово справляється зі своїм завданням. При споживаній потужності 170 Вт коефіцієнт PFC досяг 0,91, що й потрібно відповідно до стандарту 80 PLUS Gold (0,9 при 50% навантаженні). Максимальне значення (0,98) зафіксовано при номінальному навантаженні 550 Вт.

ККД

ASUS ROG Strix 550W Gold

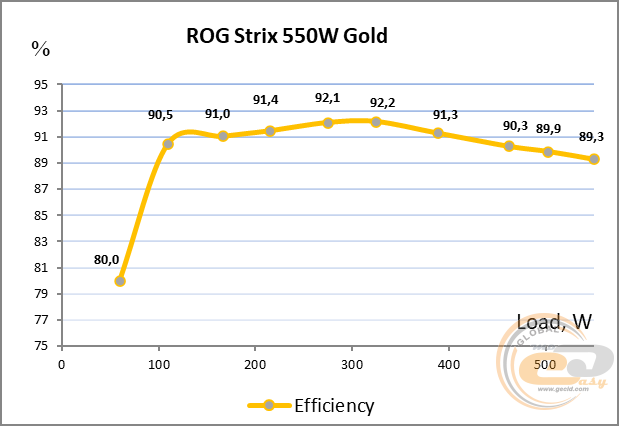

Тест реальної ефективності при різних навантаженнях підтвердив відповідність моделі ASUS ROG Strix 550W Gold стандарту 80 PLUS Gold для напруги 230 В. При навантаженнях 20%, 50% та 100% від номінальної потужності ККД блока живлення перевищував за 88%, 92% та 8.

Система охолодження та температурний режим

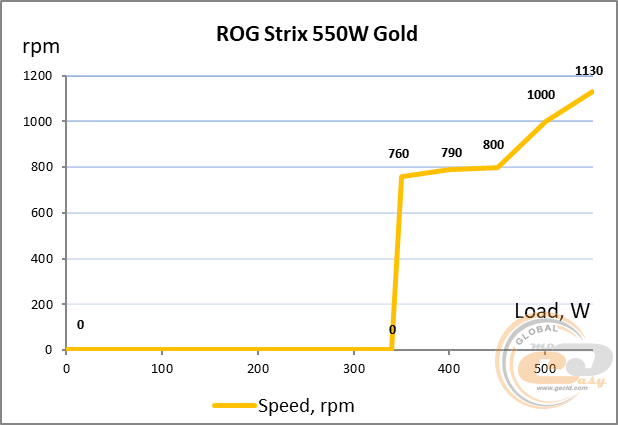

Побічно оцінити рівень шуму пристрою можна за швидкістю обертання вентилятора за різної величини навантаження. Інтервал часу, після якого проводилося вимірювання швидкості обертання та подальше збільшення потужності, становив близько двадцяти хвилин. Результати вимірювання позначені точками на графіку. При цьому температура навколишнього середовища джерела живлення становила приблизно 24°С. Потрібно відзначити, що повітря всередині корпуса комп'ютера може бути куди гарячіше, зокрема температура 40°С є цілком допустимою. У той же час саме навантаження, створюване комп'ютерною системою, носить змінний характер, що полегшує температурний режим джерела живлення.

ASUS ROG Strix 550W Gold

Ми тестували ASUS ROG Strix 550W Gold у гібридному режимі, що забезпечує повністю пасивну роботу СО при невисокому нагріванні внутрішніх елементів. У нашому разі вентилятор почав обертатися при навантаженні 340 Вт (62% від номіналу, 760 об/хв) і до номінальних 550 Вт він залишалася дуже тихим.

Якщо використовувати звичайний режим роботи вентилятора, то навіть при мінімальному навантаженні він обертається з частотою 650 об/хв. Ну а далі - за наростаючим, аналогічно наведеному вище графіку.

ASUS ROG Strix 550W Gold

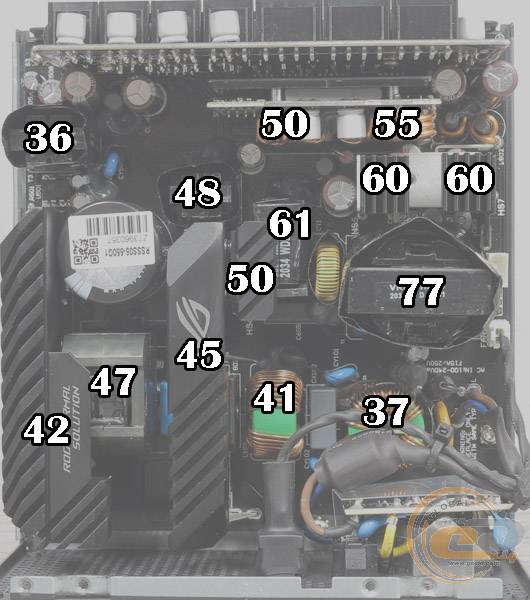

Дані показники ми отримали після 20 хвилин постійного 520-ватного навантаження. Як видно, з нагріванням внутрішніх вузлів все добре. Найгарячіший елемент, саме головний трансформатор, прогрівся до 77°C. Цей показник дуже далекий від критичного, як і нагрів інших складових.

Сторонні шуми під час роботи блока живлення

Як показала практика, на всьому діапазоні номінальної потужності ASUS ROG Strix 550W Gold не видає жодних додаткових шумів у вигляді подразнюючого писку дроселів або характерного гудіння трансформатора. Це дуже важливо для вирішення гібридної роботи СО.

OverLOAD

Навантаження на модель, що тестується, ми збільшили до 680 Вт, що дорівнює приросту +24% до номінальної потужності. Далі (на позначці 700 Вт) вже спрацьовував захист від навантаження (OPP). При цьому значення напруги на вихідних лініях живлення залишалися в межах норми.

Практичні випробування на реальній конфігурації

Для побудови реальної комп'ютерної системи задіяно потужний 12-ядерний процесор AMD Ryzen 9 3900XT. А в якості відеоприскорювача ми використовували топову PowerColor Radeon RX 6800 XT Red Dragon з TDP близько 300 Вт.

Материнська плата

GIGABYTE B550 AORUS PRO (Socket AM4, AMD B550)

Процесор

AMD Ryzen 9 3900XT (Socket AM4, 12/24 x 3,8 – 4,7 ГГц, 105 Вт)

Кулер

ASUS TUF Gaming LC 240 RGB

Оперативна пам'ять

2 x 8 ГБ DDR4-3200 G.SKILL Trident Z F4-3200C15D-16GTZKW

Відеокарта

PowerColor Radeon RX 6800 XT Red Dragon

SSD

Kingston SUV500 (480 ГБ)

Ватметр

Seasonic PowerAngel

Мультиметр

MASTECH MY64

Вимірювання проводилися у двох режимах: «Простий» та «Максимальне завантаження», яке створювалося за допомогою стрес-тестів AIDA FPU та GPUs. Під час тестування загальне енергоспоживання системи вимірювалося за допомогою приладу Seasonic PowerAngel, напруга на лініях живлення +12В, +5В та +3,3В фіксувалося за допомогою мультиметра MASTECH MY64.

У результаті вимірювання напруги живлення на вихідних лініях було отримано такі значення:

Режим

Величина, В

Відхилення, %

+12В

Idle

12,17

+1,4

Burn

12,21

+1,8

+5В

Idle

5,08

+1,6

Burn

5,11

+2,2

+3,3В

Idle

3,36

+1,8

Burn

3,39

+2,7

Вхідне енергоспоживання, Вт

Idle

43

Burn

450

Блок живлення ASUS ROG Strix 550W Gold без проблем впорався з такою вимогливою конфігурацією, продемонструвавши дуже хороші результати як під навантаженням (режим Burn), так і при бездіяльності системи (режим Idle). Відхилення знаходилися в межах +2,7…+1,6% від номіналу ліній при тому ж допуску ±5%. Просідань, звичайно, не було взагалі.

Енергоспоживання у простому та у вимкненому стані комп'ютера

На додаток до всього перерахованого вище, блок живлення ASUS ROG Strix 550W Gold порадує свого власника низьким енергоспоживанням у вимкненому стані (2 Вт) комп'ютера і в сплячому режимі (3 Вт).

Підсумок

ASUS ROG Strix 550W Gold

За підсумками знайомства, молодший ASUS ROG Strix 550W Gold нас анітрохи не розчарував. Усередині ті самі японські конденсатори, високоефективна повномостова топологія (і, як наслідок, 80 PLUS Gold) і роздільна стабілізація напруг завдяки DC-DC-перетворювачам. У результаті маємо стабільні вихідні показники без просідання напруг і з хорошим запасом з потужності. Настільки якісного 550-ватника з запасом вистачить для живлення дуже вимогливої ​​ігрової системи, у чому ми переконалися на власному досвіді.

Також є повністю модульні кабелі, подвійний шарикопідшипник вентилятора та добре впізнаваний дизайн. Дуже приємним бонусом для покупця стане акустичний комфорт. Так, завдяки гібридному режиму роботи більшу частину діапазону джерело може працювати з вимкненим вентилятором. Та й пропелер, що обертається, зовсім не потурбує користувача, при цьому відмінно справляючись зі своїми прямими обов'язками.

Тому ASUS ROG Strix 550W Gold є цікавим і вартим уваги рішенням. Але при покупці обов'язково зверніть увагу на вартість. Адже різниця в ціні між 550- та 650-ватниками ASUS ROG Strix на момент написання огляду невелика – усього $5-10. У такому разі краще виглядає більш потужний варіант.

Переваги:

  • відомий дизайн з фірмовими характеристиками;
  • високий рівень ККД (80 PLUS Gold);
  • гідний запас потужності (до +24%);
  • сучасна схемотехніка (Full Bridge + DC-DC-перетворювачі);
  • якісна елементна база з використанням японських конденсаторів;
  • відмінний стан напруги на лініях живлення +12В, +5В та +3,3В;
  • відсутність просідань напруги при підключенні до потужної конфігурації;
  • дуже низькі пульсації;
  • усі види захисту;
  • можливість роботи у широкому діапазоні напруги;
  • повністю модульна система кабелів;
  • дуже ефективна система охолодження із гібридним режимом роботи;
  • досить тихий 135-мм вентилятор на подвійному кульковому підшипнику;
  • 10 років гарантії.


Автор: Олесь Пахолок
Переклад:
Лілія Масюк

Висловлюємо подяку компанії ASUS за наданий для тестування блок живлення.
