Огляд блока живлення ASUS ROG Strix 550W Gold: «золотий» тихоня
15-12-2021
Що буде, якщо взяти ну дуже гарний і якісний блок від відомого виробника і дати компанії ASUS трішки його прикрасити? Відповіддю на це питання стала лінійка блоків живлення ASUS ROG Strix, яка є перетворенням модельної низки Seasonic FOCUS GX.
Найбільше зміни торкнулися дизайну та вентилятора. Останній виріс зі 120 до 135 мм, що вплинуло на розміри корпуса. Також в основі пропелера тепер лежить подвійний шарикопідшипник, а не гідродинамічний. Платформа залишилася аналогічна, та й якість елементної бази на висоті. І, як наслідок, маємо ті самі 10 років гарантії.
У нас на тестуванні вже встигли побувати моделі ASUS ROG Strix потужністю 650 та 1000 Вт. Тепер настав час познайомитися з наймолодшим рішенням цієї лінійки - 550-ватним ASUS ROG Strix 550W Gold. Адже і його можливостей має вистачити для живлення потужної ігрової системи.
Специфікація
Модель |
ASUS ROG Strix 550W Gold |
Тип |
ATX12V/EPS12V |
Номінальна потужність, Вт |
550 |
Потужність каналом 12В, Вт |
540 |
Потужність ліній +3,3В та +5В, Вт |
100 |
Кількість ліній +12В |
1 |
Максимальний вихідний струм каналу +3,3В, А |
20 |
Максимальний вихідний струм каналу +5В, А |
20 |
Максимальний вихідний струм каналу +12В, А |
45 |
Максимальний вихідний струм каналу -12В, А |
0,3 |
Максимальний вихідний струм каналу +5Vsb (чергова лінія живлення), А |
3 |
Вхідна напруга, В |
100 − 240 |
ККД, % |
≤92% |
Сертифіковано 80 PLUS |
Gold |
Метод компенсації коефіцієнта потужності |
Активний |
Коефіцієнт потужності (PF), % |
>90 |
PCIe-роз'ємів |
2 (6+2-контактні) |
Модульний |
Так |
Розміри вентилятора, мм |
135 х 135 х 25 |
Тип підшипника вентилятора |
Подвійний шарикопідшипник (2 Ball Bearing) |
Захисти |
OPP, OVP, UVP, OCP, OTP, SCP |
Розміри джерела, мм |
160 х 150 х 86 |
Вага, кг |
1,73 |
Гарантія, років |
10 |
Сайт виробника |
Упаковка та комплект постачання
Коробка у фірмових кольорах лінійки "розкаже" практично все, що потрібно знати про вміщений усередині пристрій.

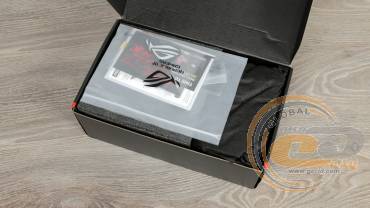

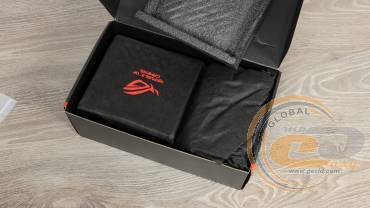

Усередині під пом'якшувальною вставкою ховається блок живлення у чохлі. А в пластиковому конверті та тканинній сумочці поряд розмістилися супутні компоненти.

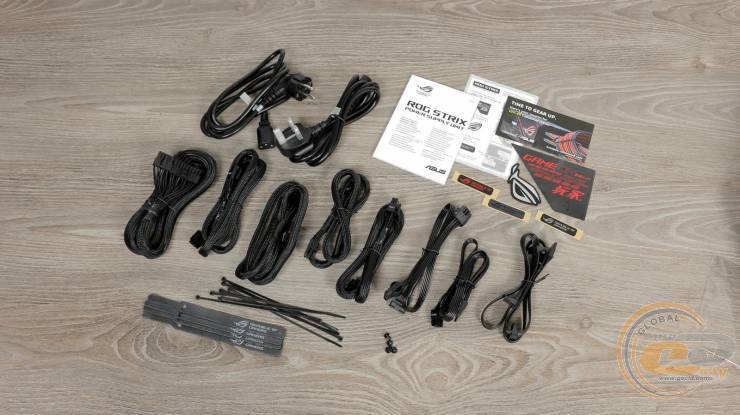

Серед них:
- мережевий шнур живлення;
- кабелі, що підключаються;
- кріпильні гвинти;
- багаторазові (4 шт.) та одноразові (7 шт.) стяжки;
- декоративні наклейки та магніт на корпус ПК, холодильник тощо;
- паперова документація.
Зовнішній вигляд

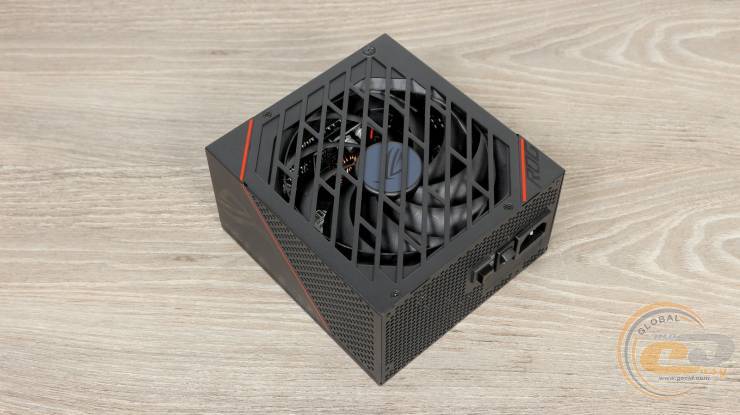

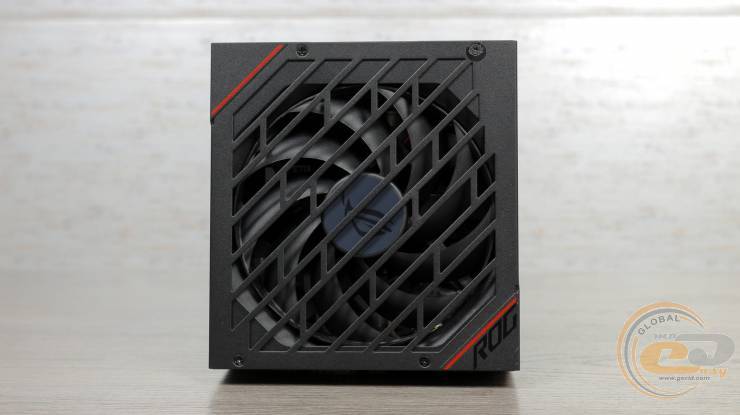

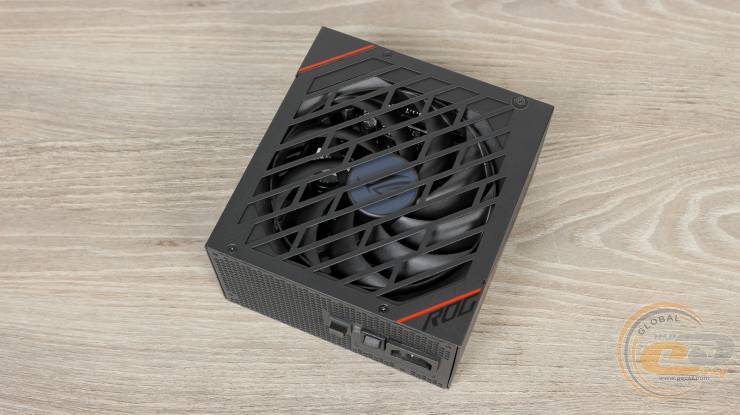

Зовнішність ASUS ROG Strix 550W Gold аналогічна до інших пристроїв даної лінійки. Місце решітки типу гриль зайняли діагональні вирізи в металевій панелі. А визначити виробника та лінійку ASUS ROG Strix буде неважко завдяки логотипу на вентиляторі та написи в кутку. Та й червоні вставочки доповнюють екстер'єр наче вишенька на торті.
Корпус має розміри 160х150х86 мм. Так, він трохи довше звичних 140 мм, що пов'язано із застосуванням 135-мм вентилятора. Та й нехай, адже в більшості корпусів і для такого пристрою знайдеться місце.
Також на одному з гвинтів красується чорна наклейка з терміном придатності цілих 10 років. А ось це вже багато говорить про якість внутрішньої начинки джерела.

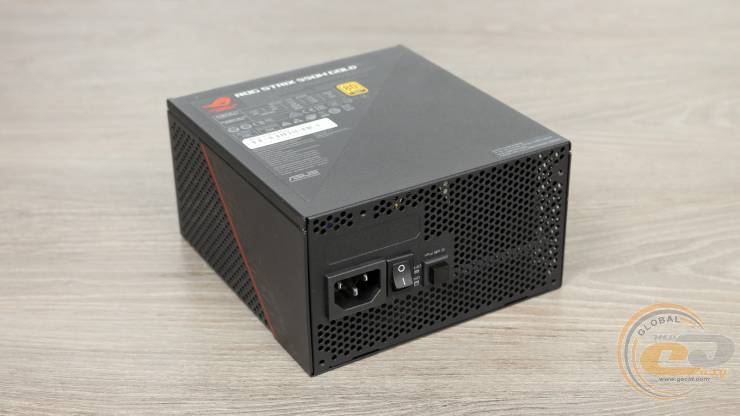

На тильній панелі мало цікавого. Звичні стільникові отвори, кнопка ввімкнення пристрою та вхідний роз'єм живлення доповнені лише перемикачем гібридного режиму роботи вентилятора «0 dB Fan».

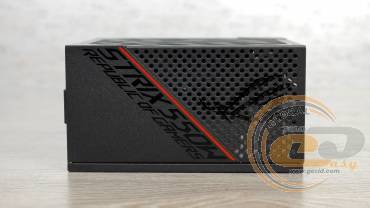

Крім фірмових логотипів та написів, на боковинах також знайшлося місце для круглих отворів. На жаль, вони декоративніші, ніж корисні, адже за ними розташована прозора пластикова пластина.

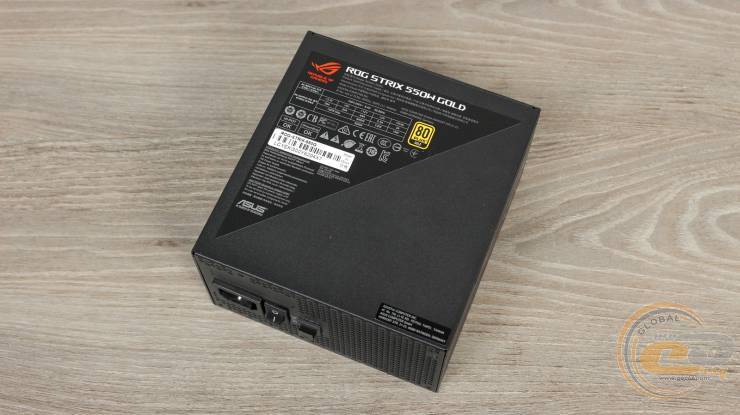

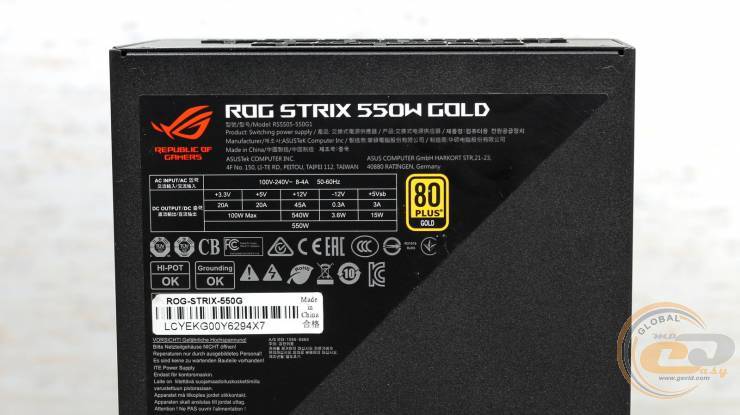

Головним інформатором традиційно виступає трикутна наклейка.
Вона нагадує про використання однієї 12-вольтної лінії потужністю 98% від номіналу – відмінний показник з огляду на її затребуваність. А ось на молодші канали +3,3В та +5В виділено 100 Вт (по 20 А), чого у сучасних реаліях має вистачити. Стільки ж було і у 650-ватника. При цьому кіловатне рішення для цієї мети надає трохи більше – 125 Вт.
Усі кабелі ASUS ROG Strix 550W Gold повністю модульні. Для зручності укладання деякі з них виконані у вигляді гнучких шлейфів. Інші представлені набором круглих дротів у нейлоновому обплетенні. Калібр у всіх однаковий – 18 AWG. Такого показника достатньо для навантажених ліній, а якщо говорити про живлення периферії, то він обраний із запасом.
Основні конектори живлення (20+4-контактний ATX та пара 4+4-контактних ATX12V) забезпечують підтримку комп'ютерів з одним або двома CPU. А для живлення графічної підсистеми у складі новинки є пара 6+2-контактних PCIe на двох окремих дротах. Це, мабуть, особливість саме 550-ватника – у моделі потужністю 650 Вт їх удвічі більша. Периферійні конектори дозволять приєднати до восьми пристроїв SATA і до трьох PATA.
Повна конфігурація системи кабелів виглядає так:
Типи роз'ємів |
Кількість |
Довжина проводів до роз'ємів, см |
Калібр застосовуваних дротів |
20+4-контактний ATX |
1 |
60 |
18 AWG |
4+4-контактний ATX12V |
2 |
100 |
18 AWG |
6+2-контактний PCIe |
2 |
68 |
18 AWG |
чотири SATA |
1 |
45-58-70-82 |
18 AWG |
чотири SATA |
1 |
40-55-70-85 |
18 AWG |
три PATA |
1 |
45-55-70 |
18 AWG |
До речі, усі дроти набрані із запасом по довжині, тому підключення компонентів навіть у просторому корпусі формату Full Tower не принесе складнощів.

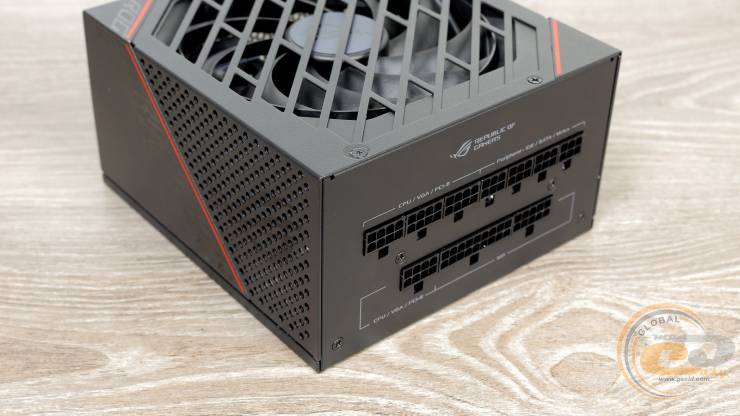

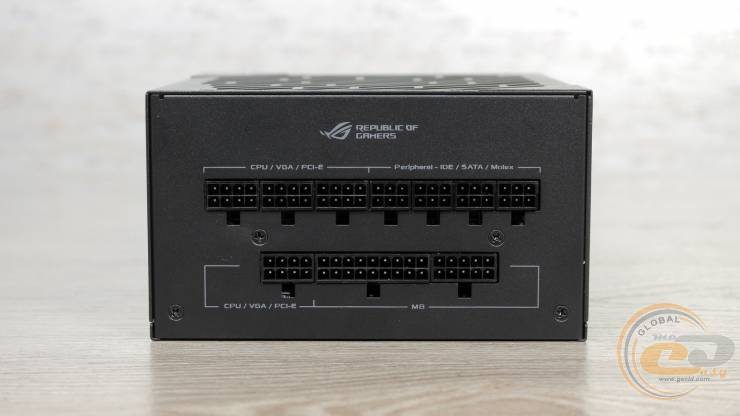

А оскільки всі роз'єми для кабелів підписані, з їх підключенням впорається навіть новачок. Тим більше, що форма отворів не дозволить помилитися.
Внутрішня будова

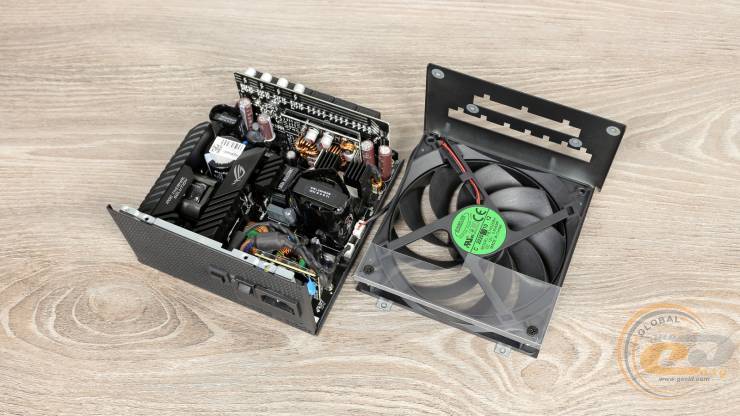

Так, внутрішнє компонування тут трохи незвичайне. Так, вентилятор кріпиться до окремої металевої пластини, який є одним цілим з тильною панеллю.

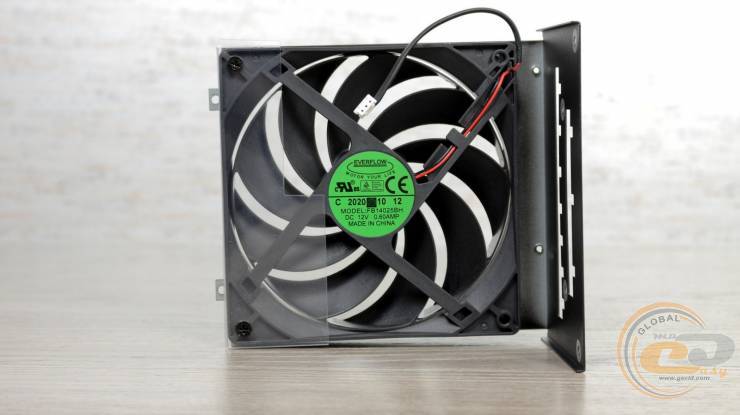

Вентилятор Everflow FB14025BH ми вже зустрічали у потужніших побратимах. Перед нами 135 мм модель на основі пари надійних шарикопідшипників. Енергоспоживання становить 7,2 Вт (12 при 0,6 А), а діапазон частоти обертання в нашому разі виявився на рівні 650-1130 об/хв. На місці також є прозора пластина для оптимізації потоку повітря.
Унікальною особливістю пропелера є використання технології ASUS Axial-tech Fan Design. Як видно, всі лопаті з'єднані по контуру загальним кільцем збільшення тиску повітря, спрямованого на внутрішні складові.
Гібридний режим роботи СО вимагає ефективних радіаторів, і вони тут є. Два великі елементи і один компактніший відводять тепло від силових елементів первинного ланцюга. Також маємо алюмінієві гребінці у вторинному заводі, покликані співпрацювати з польовими транзисторами зі зворотного боку PCB. До того ж, усі охолоджувачі пофарбовані в чорний колір і виконані у фірмовому стилі ASUS ROG.
Зазначимо, що при ввімкненому гібридному режимі БЖ бажано встановлювати вентилятором догори. У такому разі нагріте повітря виводитиметься через перфорацію навіть без участі пропелера. А у звичайному режимі роботи СО вентилятор може бути спрямований і вниз.

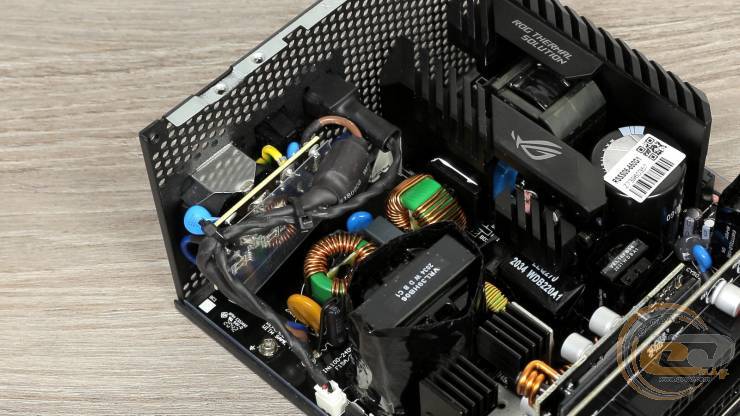

Тепер поринемо у внутрішній світ ASUS ROG Strix 550W Gold. Вхідний EMI-фільтр представлений у складі. Є пара X- і чотири Y-конденсатори (половина з них розпаяна на платі біля вхідного роз'єму), два дроселі, варистор і плавкий запобіжник.
На радіаторі, що стоїть поруч, зафіксована пара діодних збірок GBU1006, кожна з яких розрахована на струм до 10 А. За нею помітний і великий дросель вузла APFC у пластиковому корпусі.

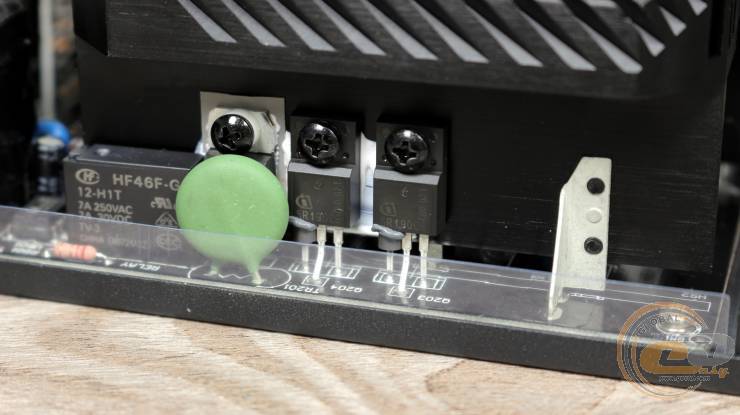

На другому радіаторі передбачено місце для силових елементів цього вузла. Тут вони є в повному складі, та й до того ж найвищої якості: пара польових транзисторів від німецької Infineon і діод Шоттки. Поруч розпаяно термістор і реле, що захищають від великих пускових струмів.
