Огляд блока живлення ASUS ROG Strix 1000W Gold: і знову здрастуйте

05-10-2021

Дорогі читачі, продовжуємо знайомити вас з асортиментом блоків живлення ASUS ROG. Нагадаємо, до нього входять моделі з «платиновим» (потужністю 1200 і 850 Вт) та «золотим» (потужністю 550, 650, 750, 850 і 1000 Вт) сертифікатами. І хоча розкид в їх вартості досить вагомий (від $135 до $435), загальним для всіх є використання якісних японських конденсаторів, 135-мм вентиляторів з подвійним шарикопідшипником і 100%-го пізнаваного дизайну.

ASUS ROG Strix 1000W Gold

У даному огляді поговоримо про найпотужнішого представника лінійки ASUS ROG Strix - це ті, які з сертифікатом 80 PLUS Gold. Джерело ASUS ROG Strix 1000W Gold (ROG-STRIX-1000G) коштує близько $260, що близько до вартості 850-ватного ASUS ROG THOR 850W Platinum. Також у нас є можливість порівняти новинку з менш потужною 650-ватною версією. Так що сідайте, лягайте або ставайте зручніше - буде цікаво!

Специфікація

Модель

ASUS ROG Strix 1000W Gold

(ROG-STRIX-1000G)

Тип

ATX12V

Максимальна потужність, Вт

1000

Потужність по каналу +12В, Вт

996

Потужність ліній +3,3В та +5В, Вт

125

Кількість ліній +12В

1

Максимальний вихідний струм каналу +3,3В, А

25

Максимальний вихідний струм каналу +5В, А

25

Максимальний вихідний струм каналу +12В, А

83

Максимальний вихідний струм каналу -12В, А

0,3

Максимальний вихідний струм каналу +5Vsb (чергова лінія живлення), А

3,0

Вхідна напруга, В

100 − 240

ККД, %

≤92

Сертифікований 80 PLUS

Gold

Метод компенсації коефіцієнта потужності

Активний

Коефіцієнт потужності (PF), %

≤98

PCIe-роз'ємів

6 (6+2-контактні)

Модульний

Так

Розміри вентилятора, мм

135х135х25

Тип підшипника вентилятора

Подвійний шарикопідшипник (2 Ball Bearing)

Захисти

OPP, OVP, UVP, OCP, OTP, SCP

Розміри (ДхШхВ), мм

160 х 150 х 86

Гарантія, років

10

Сайт виробника

ASUS

ASUS ROG Strix 1000W Gold

Упаковка та комплект постачання

Упаковка явно розрахована на покупця з хорошим знанням англійської. Зате тут описані всі ключові особливості пристрою, список наявних конекторів і електротехнічні характеристики.

ASUS ROG Strix 1000W Gold

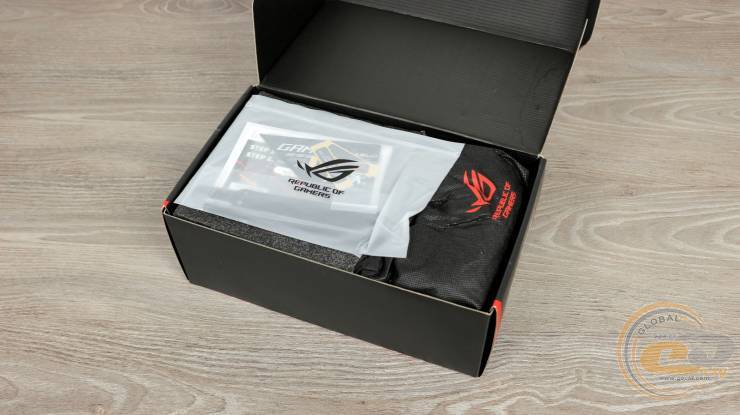

Та й всередині неї джерело надійно захищений.

ASUS ROG Strix 1000W Gold

ASUS ROG Strix 1000W Gold

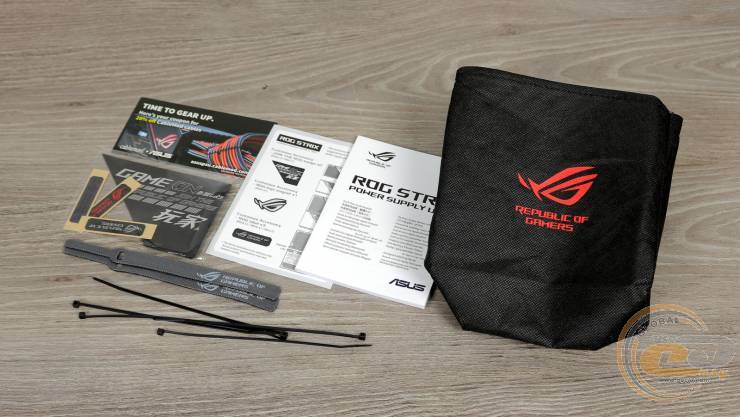

Багата комплектація містить:

  • чохол для БЖ;
  • мережевий шнур живлення;
  • кабелі, що підключаються;
  • мішечок для зберігання невикористовуваних дротів;
  • керівництво для користувача та інші папери;
  • багаторазові стяжки-липучки;
  • комплект одноразових стяжок;
  • магнітний логотип ROG і набір наклейок.

Чи не дорахувалися ми тут хіба що кріпильних гвинтів, які зазвичай йдуть в комплекті з блоком живлення.

Зовнішній вигляд

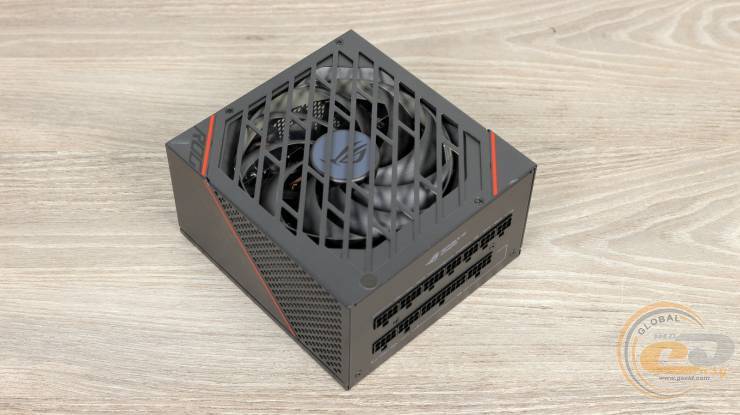

ASUS ROG Strix 1000W Gold

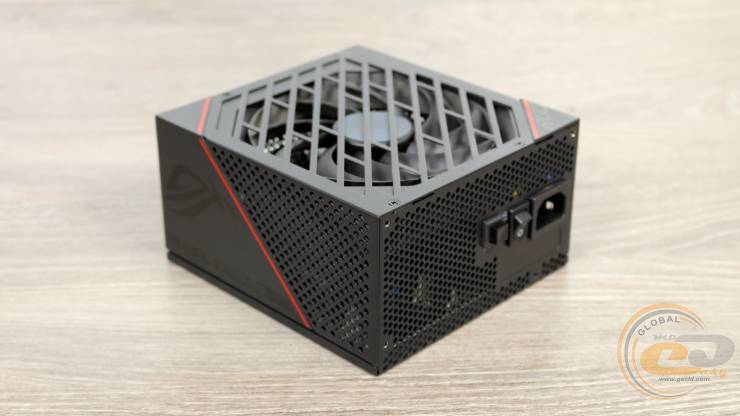

Незважаючи на велику потужність в 1000 Вт, розміри (160х150х86 мм) і оформлення ASUS ROG Strix 1000W не відрізняються від молодших версій.

ASUS ROG Strix 1000W Gold

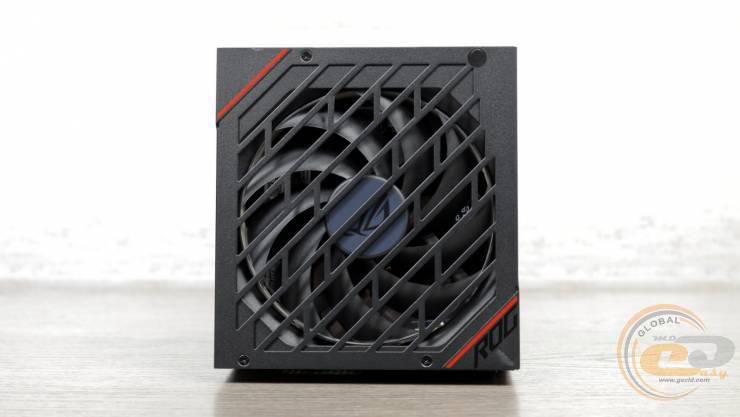

Діагональні вирізи над вентилятором, червоні штрихи, а також повсюдні логотипи і написи не дозволять помилитися при визначенні виробника і лінійки.

Один з гвинтів прикритий наклейкою, знімати яку доведеться нескоро - гарантія на пристрій становить цілих 10 років.

ASUS ROG Strix 1000W Gold

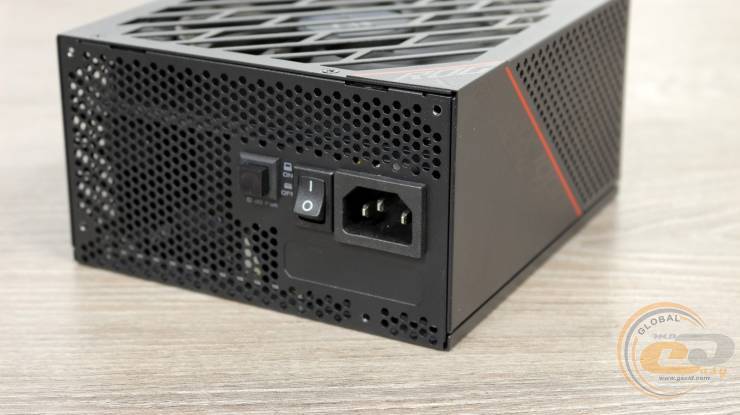

А ось тил вийшов не настільки екстраординарним. І все ж звичні отвори-стільники, вимикач і роз'єм живлення доповнені перемикачем «0 dB Fan» - приємна новина для любителів гібридних систем охолодження. Про її роботі обов'язково розповімо далі.

ASUS ROG Strix 1000W Gold

ASUS ROG Strix 1000W Gold

Боковини відмінно доповнюють зовнішній вигляд. Правда, вентиляційні отвори тут більше як декор, адже розташовані під ними прозорі пластини будуть стримувати повітряний потік.

ASUS ROG Strix 1000W Gold

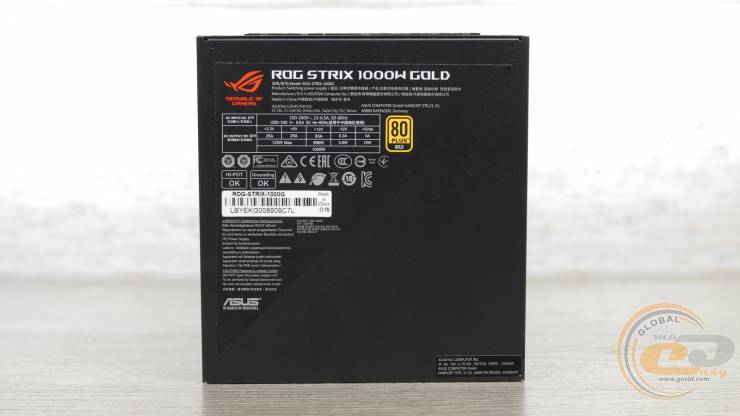

Дизайнери попрацювали навіть над такими дрібницями як форма наклейки. Але нас набагато більше цікавить її вміст.

Згадується використання єдиної лінії +12В потужністю 996 Вт (99,6% від номіналу), а також максимум 125 Вт для більш дрібних каналів +3,3В і +5В (по 25 А на кожен). Останні показники характерні саме для кіловатників, адже в рішеннях потужністю від 550 до 850 Вт для молодших каналів виділено 100 Вт або по 20 А на кожен з них.

ASUS ROG Strix 1000W Gold

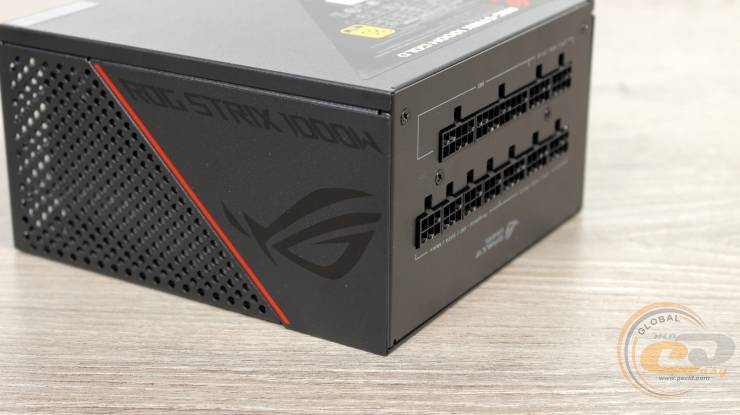

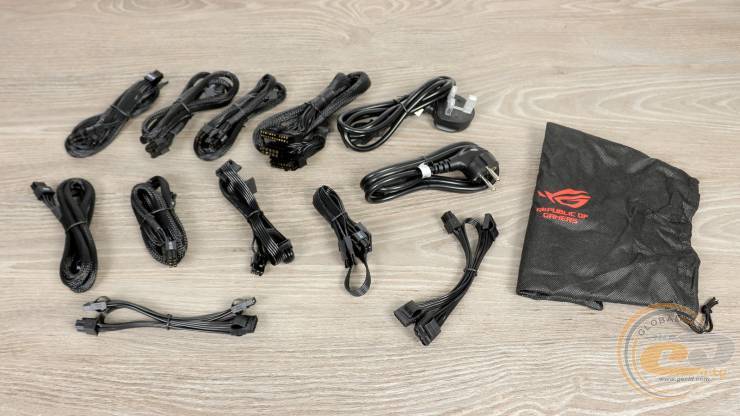

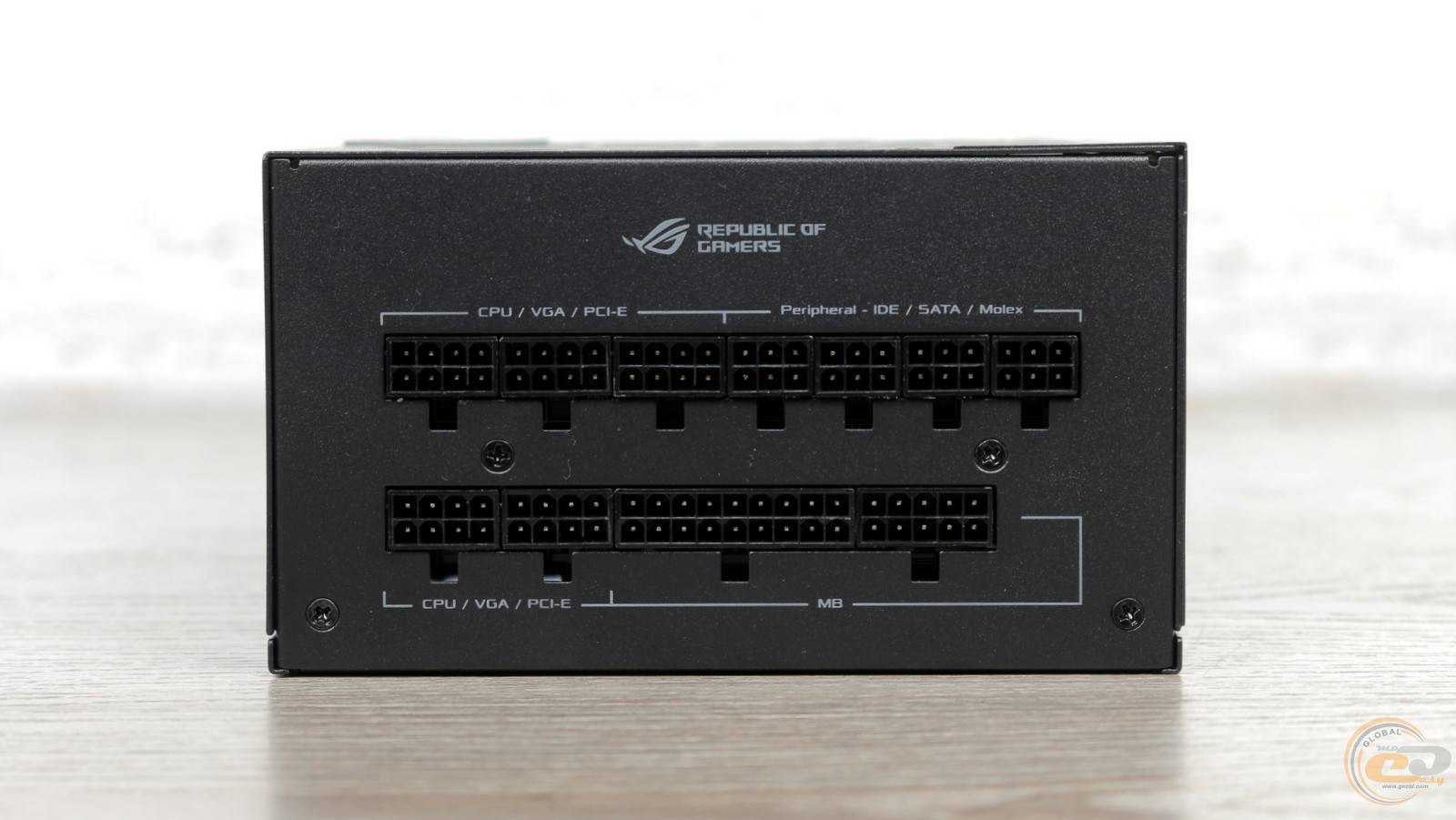

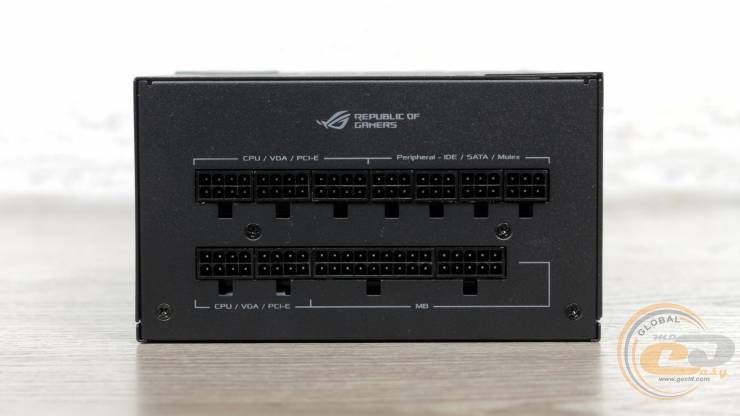

Усі кабелі у ASUS ROG Strix 1000W є знімними і мають звичний калібр 18 AWG (1,024 мм в діаметрі з площею перетину 0,823 мм2). А для зручності їх підключення всі роз'єми на корпусі підписані і мають різну форму контактів конекторів.

Подібно молодшим рішенням, багатожильні ATX, ATX12V і PCIe представлені наборами круглих дротів в нейлоновому обплетенні. У той же час периферійні кабелі виконані у вигляді більш зручних в укладанні шлейфів.

Повна конфігурація системи кабелів виглядає так:

Типи роз'ємів

Кількість

Довжина дротів до роз'єму (роз'ємів), см

Калібр застосовуваних дротів

20+4-контактний ATX

1

60

18 AWG

4+4-контактний ATX12V

2

100

18 AWG

два 6+2-контактні PCIe

3

68-78

18 AWG

чотири SATA

1

43-57-72-88

18 AWG

чотири SATA

1

45-57-70-82

18 AWG

три PATA

2

45-57-70

18 AWG

Усі кабелі мають більш ніж достатню довжину. Основні конектори живлення представлені 20+4-контактним ATX і парою 100-мм 4+4-контактних ATX12V. Останні дозволять живити навіть Hi-End-системи на базі платформ AMD Socket TR4 і Intel Socket LGA2066. Є також шість роз'ємів PCIe в 6+2-контактному виконанні для підключення трійки відеокарт (як і у 850-ватників). А для периферії в цілому маємо вісім SATA і шість PATA на чотирьох окремих дротах.

Внутрішня будова

А що нас чекає всередині ASUS ROG Strix 1000W? Розтин зараз все покаже.

ASUS ROG Strix 1000W Gold

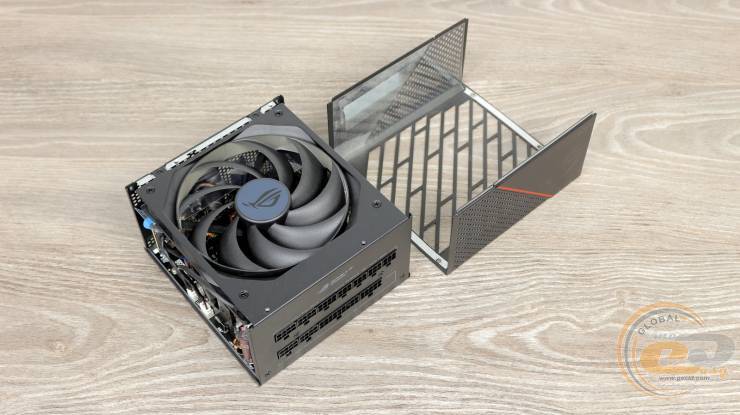

Верхня панель знімається разом із боковинами. Правда, вентилятор залишається зафіксованим на решті частині конструкції. Його можна і не чіпати, а просто відкрутити чотири гвинти у вихідних роз'ємів.

ASUS ROG Strix 1000W Gold

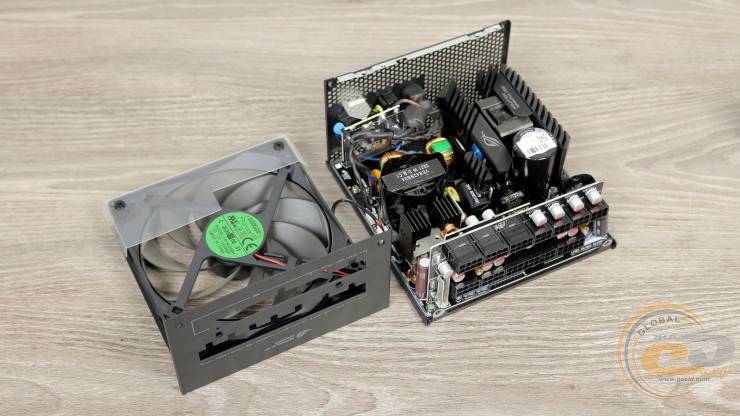

У такому разі вентилятор зніметься з даною панеллю.

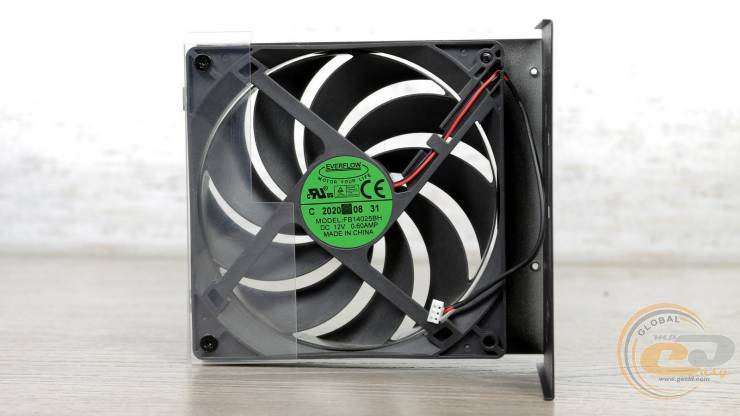

Пропелер Everflow FB14025BH ми вже бачили всередині 650-ватника. Це 135-мм вентилятор на парі надійних шарикопідшипників. Його енергоспоживання складає 7,2 Вт (12В при 0,6А), для чого є двоконтактний дріт зі знімним конектором. Не обійшлося і без прозорої пластини для оптимізації потоку повітря.

Унікальною особливістю даного вентилятора є застосування технології ASUS Axial-tech Fan Design. Як видно, усі лопаті з'єднані по контуру загальним кільцем, що має збільшити тиск повітря, спрямованого на внутрішні складові.

ASUS ROG Strix 1000W Gold

Для пасивного охолодження ключових компонентів первинного ланцюга використовуються фірмові радіатори з діагональними прорізами. А ось для відводу тепла від силових елементів випрямляча встановлені вже не настільки персоналізовані елементи, але також пофарбовані в чорний колір.
