Огляд APNX MAX G1 850: 850-ватний блок живлення для тих, хто цінує тишу

Для багатьох користувачів одним із ключових критеріїв при виборі комплектуючих є максимально тиха їх робота. А визначити найтихіші блоки живлення нескладно — вони сертифіковані за стандартом Cybenetics Lambda A++, що гарантує рівень шуму не вище 15 дБА. І саме такий пристрій, APNX MAX G1 850 (APPG-MX85FEC.X1), ми отримали для огляду.

В іншому це типовий представник середнього цінового сегмента з сертифікацією 80 PLUS Gold. До його складу входять: повністю модульні кабелі, японські високотемпературні конденсатори, 135-мм вентилятор на гідродинамічному підшипнику та 600-ватний роз'єм PCIe 5.1 (12V-2×6). А от як виробнику вдалося поєднати досить потужну платформу, компактний 140-мм корпус і справді тиху роботу системи охолодження — з'ясуємо далі.

До речі, якщо ви якраз придивляєтеся до блоків живлення APNX, для наших читачів в інтернет-магазині CLICK.UA діє 15% знижка за промокодом GEAP1. Наприклад, у випадку з APNX MAX G1 850 це зменшить ціну з ₴8000 до ₴6800. Промокод діє лише до 30.10.2026.

Специфікація

Модель	APNX MAX G1 850 (APPG-MX85FEC.X1, ANPS-2503)
Тип	ATX12V 3.1
Максимальна потужність, Вт	850
Потужність по каналу +12В, Вт	849,6
Потужність ліній +3,3В і +5В, Вт	110
Кількість ліній +12В	1
Максимальний струм каналу +3,3В, А	20
Максимальний струм каналу +5В, А	20
Максимальний струм каналу +12В, А	70,8
Максимальний струм каналу +5Vsb (чергова лінія живлення), А	3
Вхідна напруга, В	100 − 240
Вхідний струм, А	5 − 10
ККД, %	≤92
Сертифікація 80 PLUS	Gold
Сертифікація Cybenetics	PLATINUM, Lambda A++
Сертифікація PPLP	Platinum
Метод компенсації коефіцієнту потужності	Активний
Коефіцієнт потужності (PF), %	≤98
PCIe-роз’ємів	3 (6+2-контактні)
Роз’єм PCIe 5.1 (12V-2×6)	1 (600 Вт)
Модульний	Так
Розміри вентилятора, мм	135 х 135 х 25
Тип підшипника вентилятора	Гідродинамічний (FDB)
Захисти	OCP, OVP, OPP, OTP, SCP, UVP
Час напрацювання на відмову, год	100 000
Розміри (Д х Ш х В), мм	140 х 150 х 85
Гарантія, років	10
Сайт виробника	APNX
Сторінка пристрою	APNX MAX G1

Паковання та комплект постачання

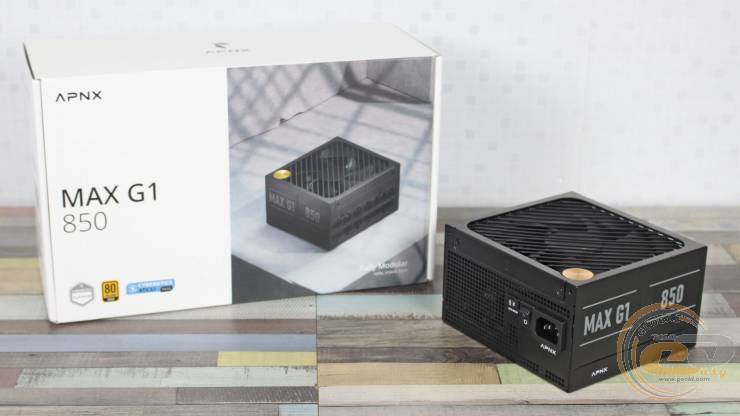

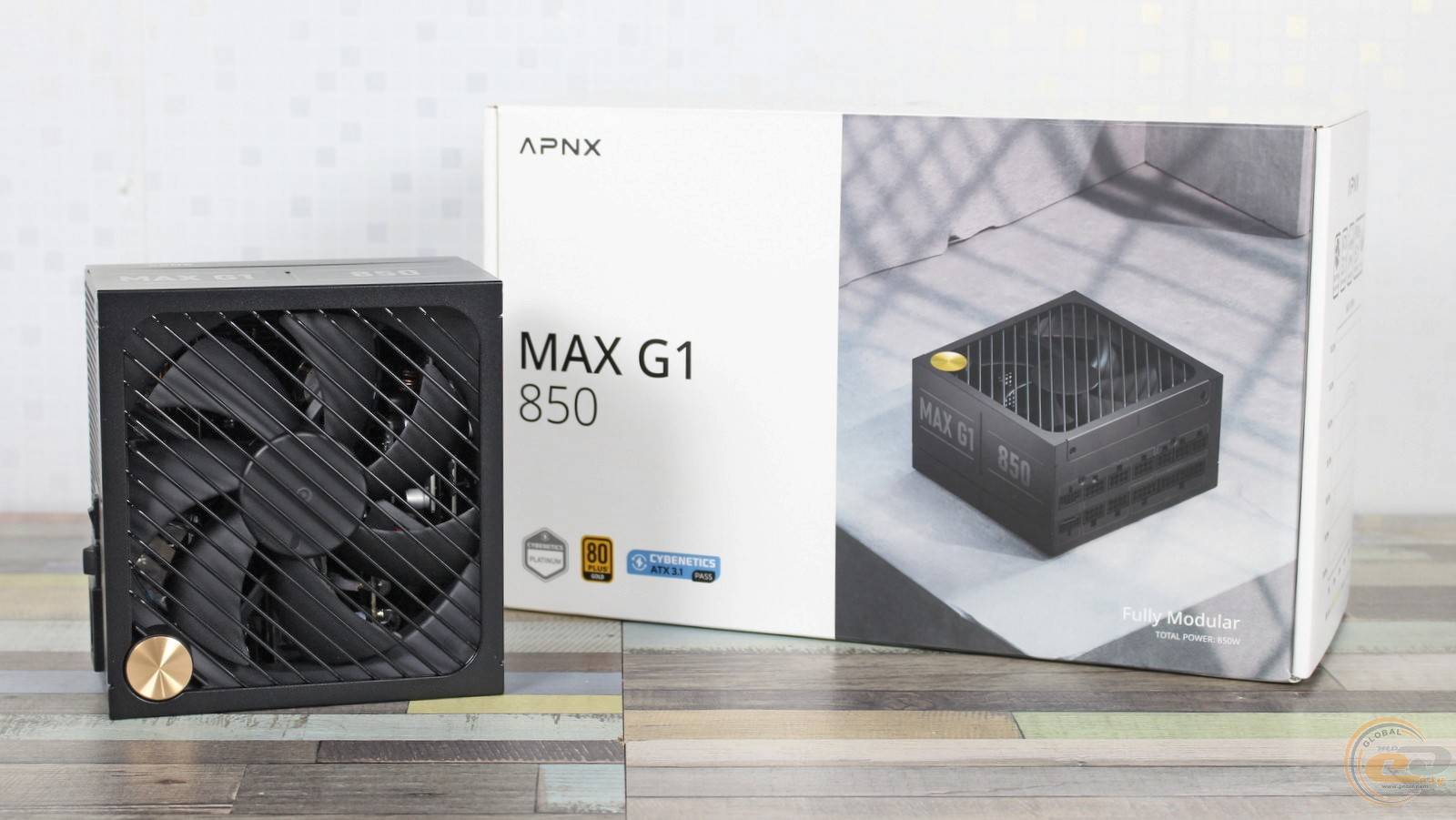

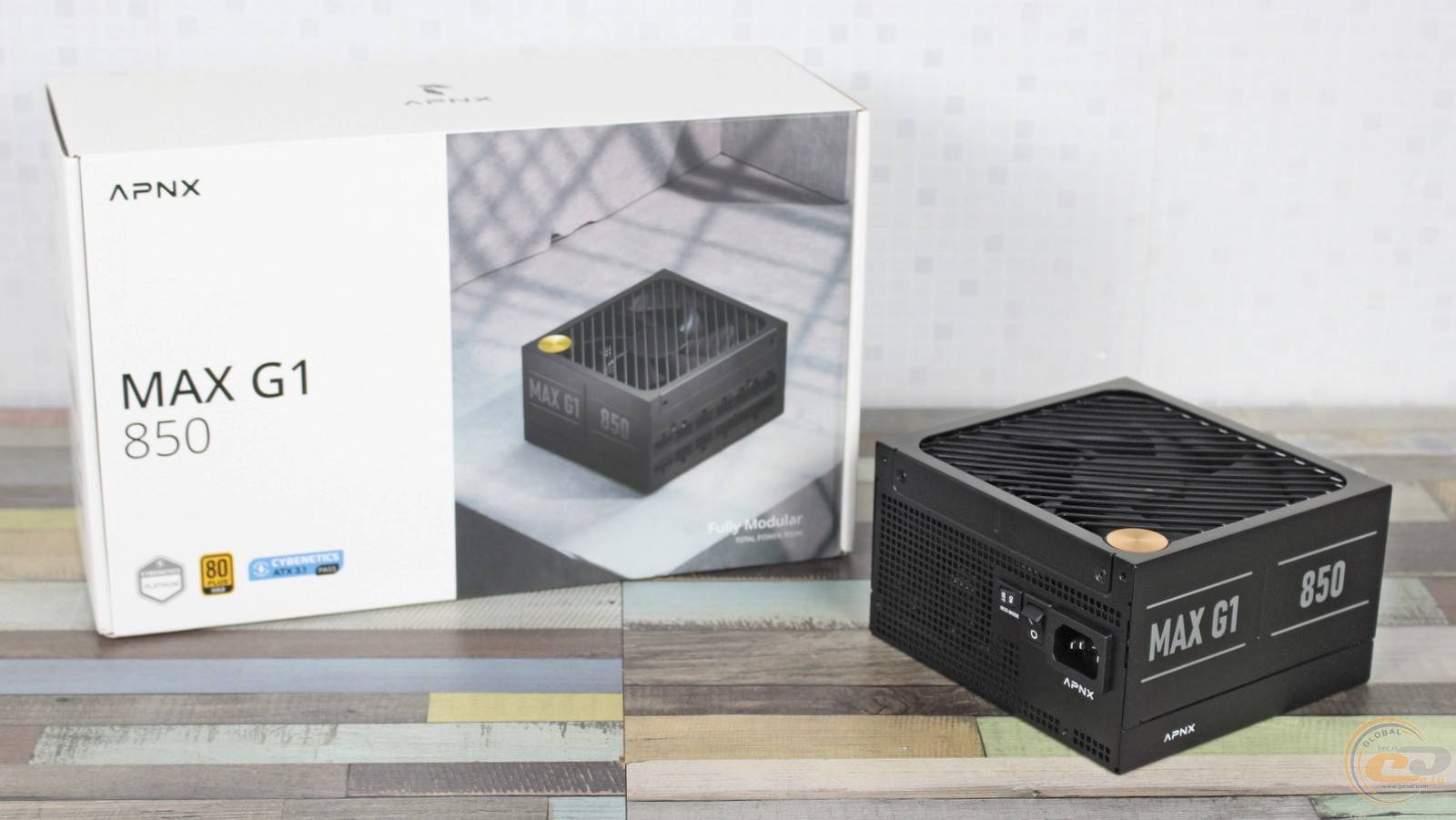

Коробка з якісною поліграфією створювалася суто для 850-ватної моделі блока живлення і містить на собі чимало подробиць про пристрій.

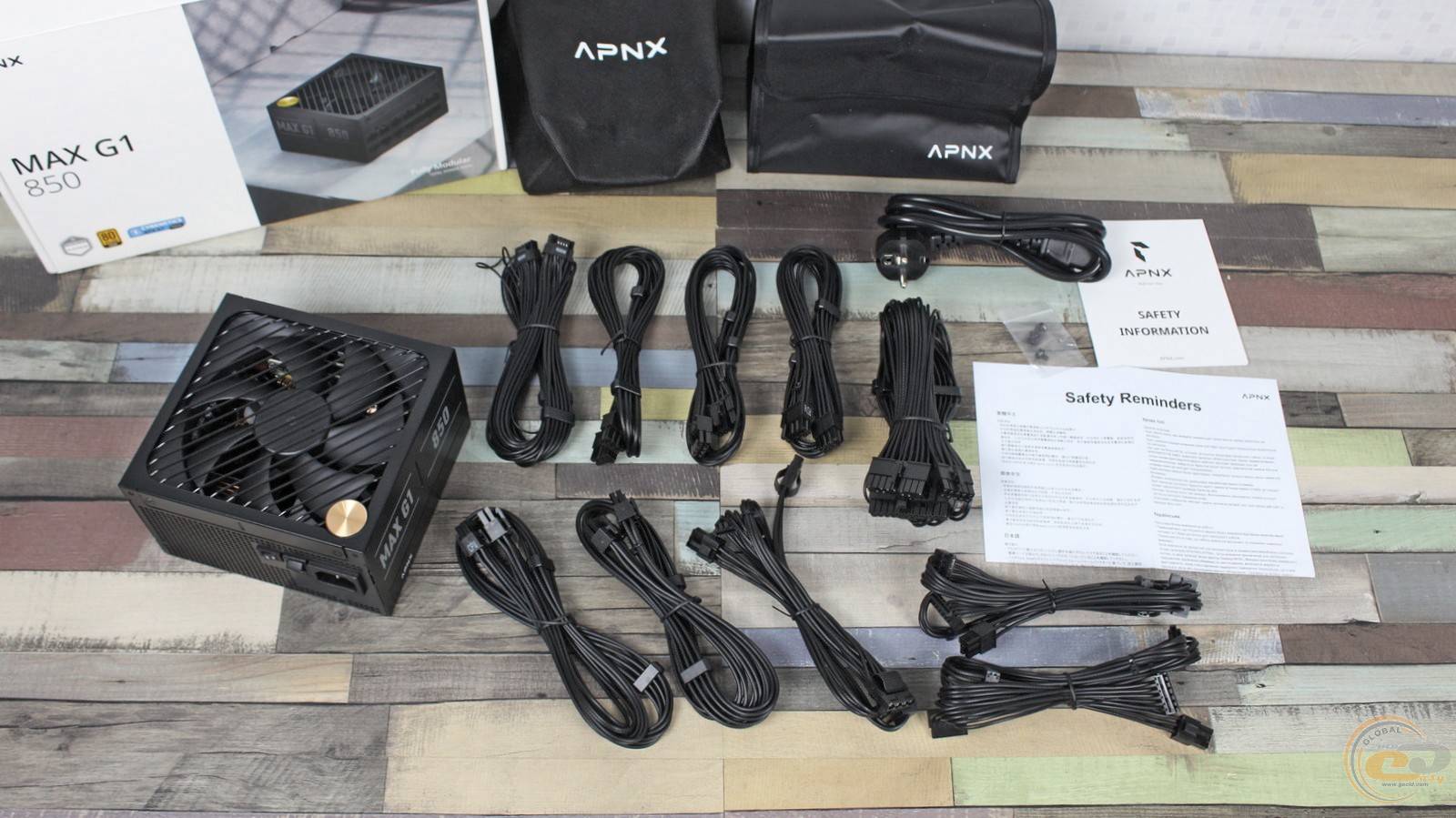

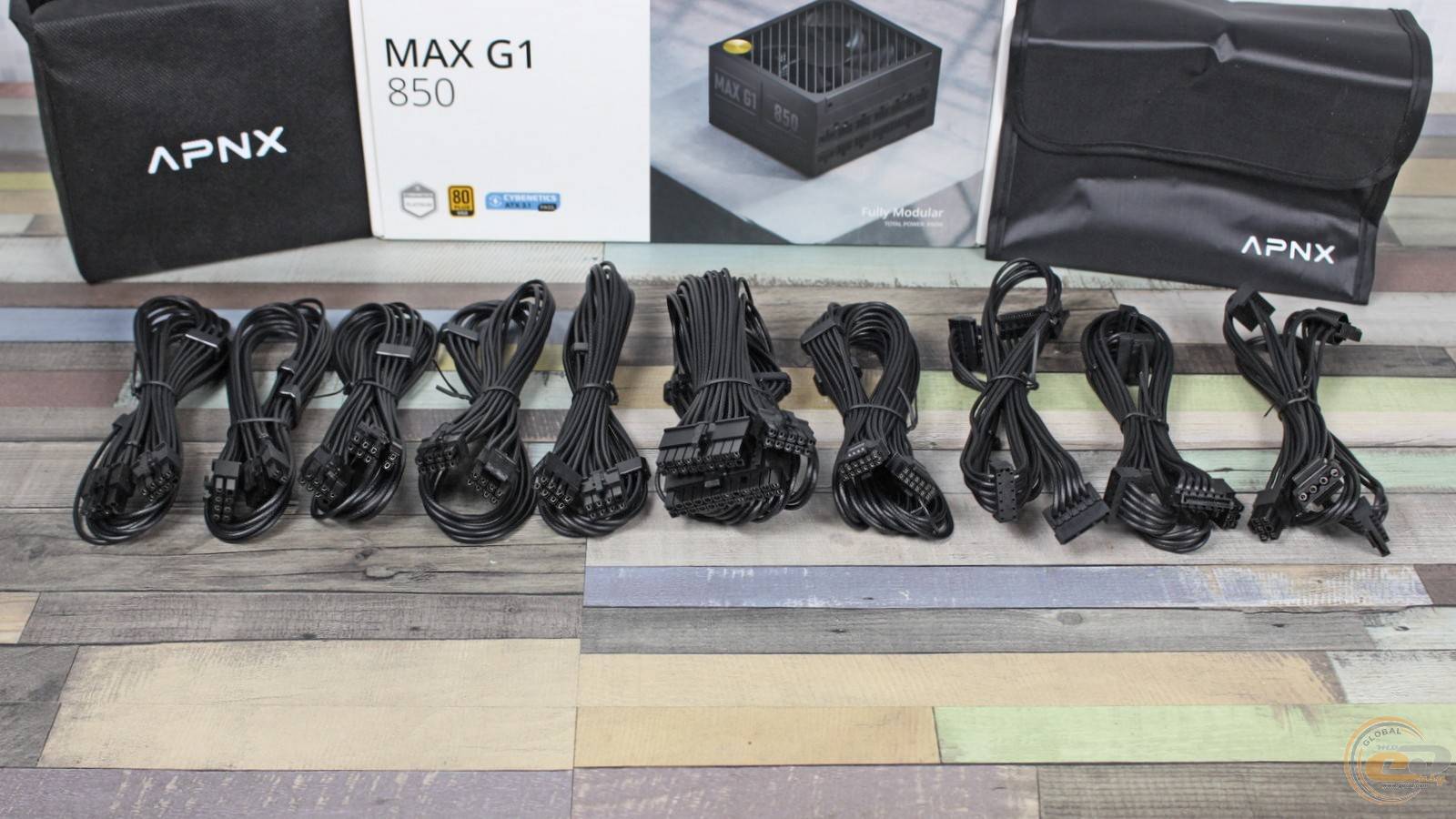

Комплектація доволі багата:

• під’єднувані кабелі;
• кабель живлення;
• пара чохлів;
• кріпильні гвинти;
• паперова документація.

Втім, замість одного з чохлів доречніше було б додати стяжки для кабель-менеджменту.

Зовнішній вигляд

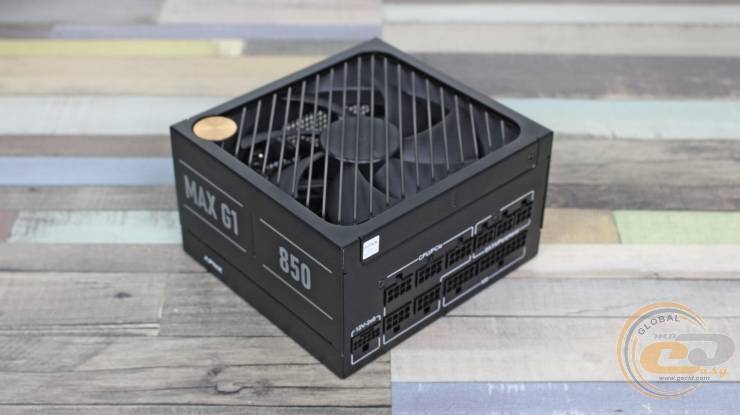

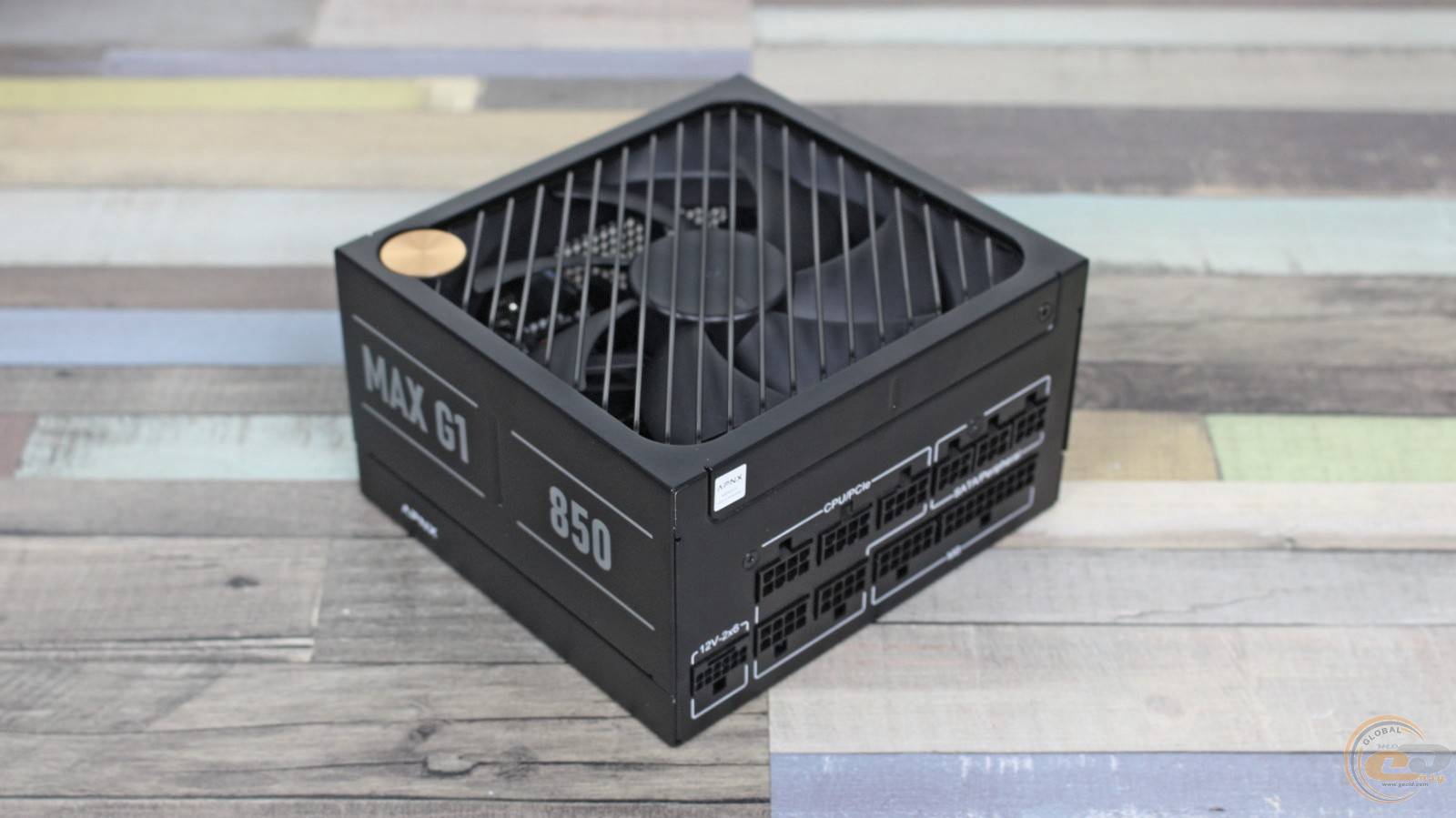

Блок живлення APNX MAX G1 850 є наймолодшим у лінійці — старші моделі мають потужність 1000 та 1200 Вт. Усі вони відзначаються компактними розмірами 140 х 150 х 86 мм, що забезпечує сумісність навіть із невеликими ATX-корпусами.

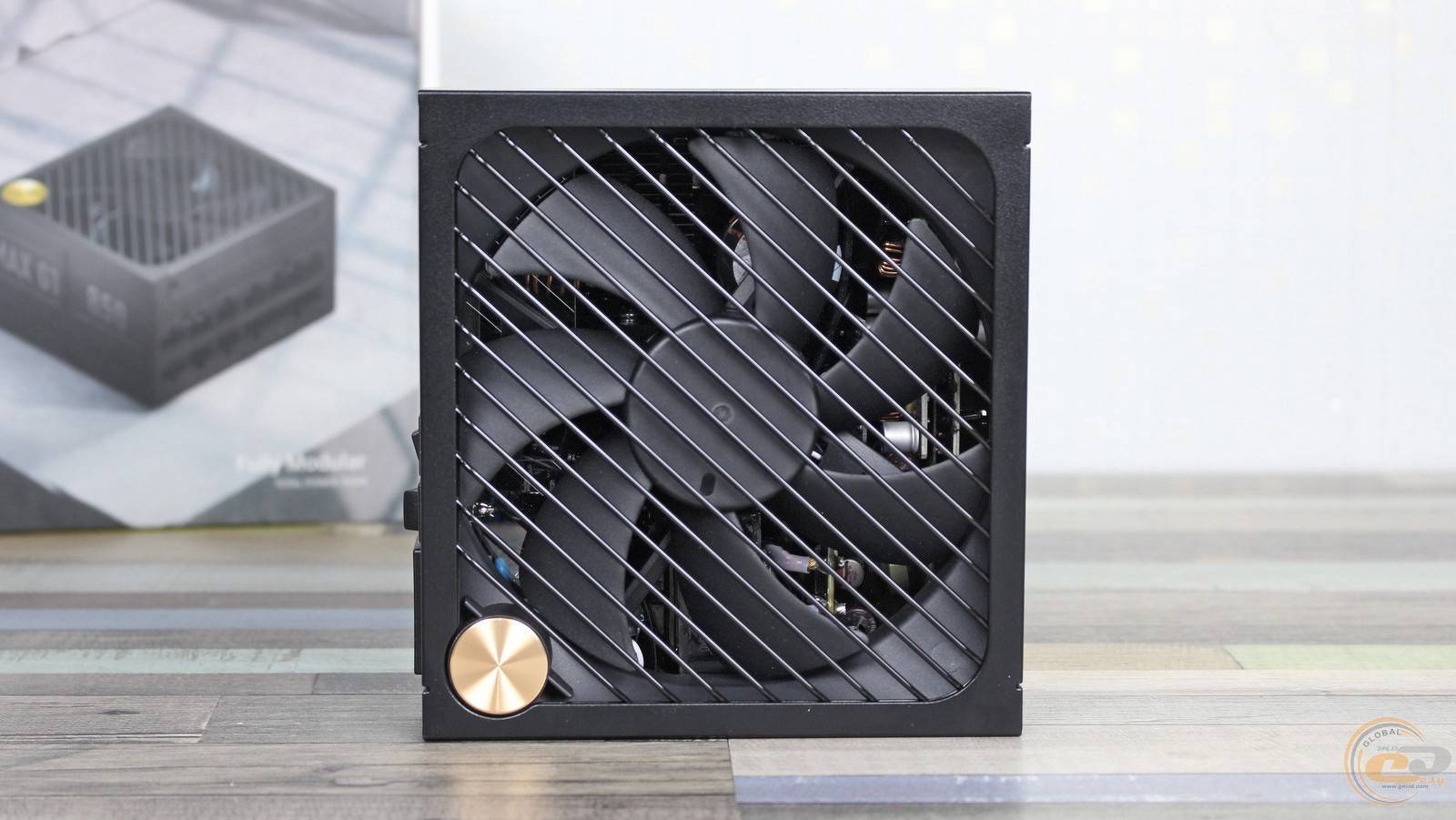

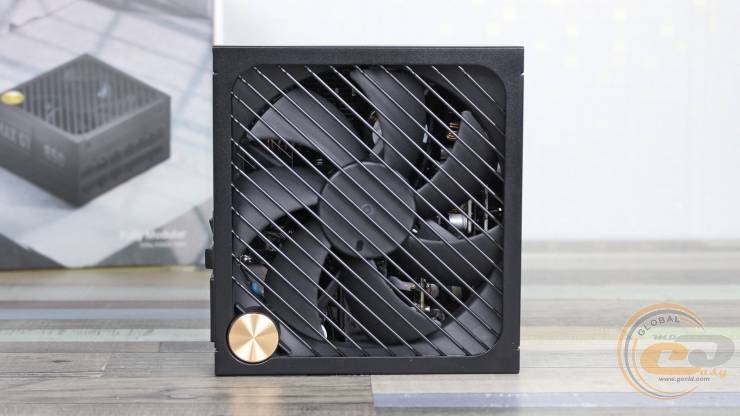

Неординарний дизайн виглядає стильно й завершено завдяки заокругленим кутам та діагональним решіткам, які до того ж створюють мінімальний опір повітряному потоку. Крім того, кріпильні гвинти перенесли на суміжні панелі. Тут же є золотиста декоративна вставка, яка підкреслює преміальний характер пристрою.

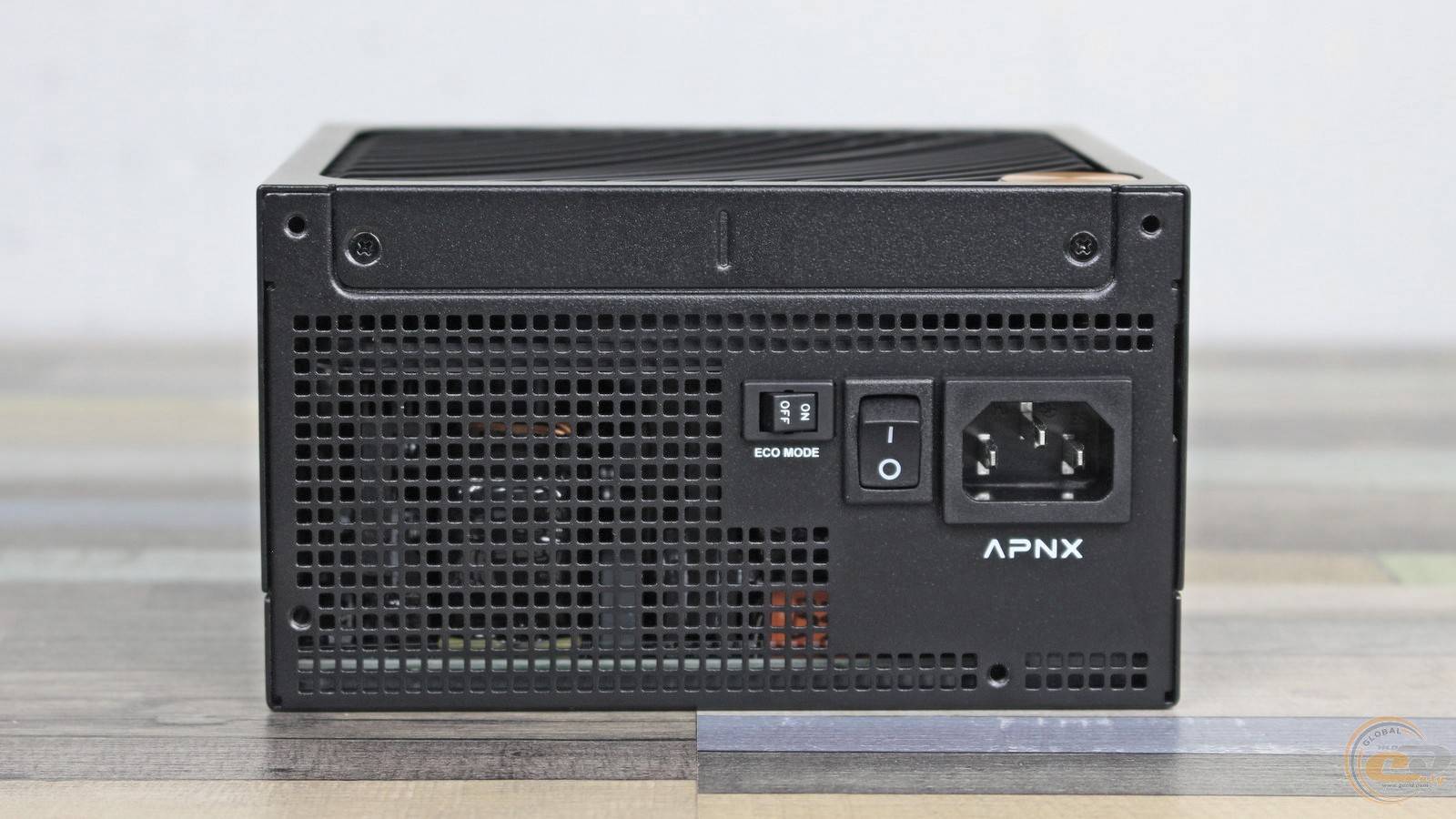

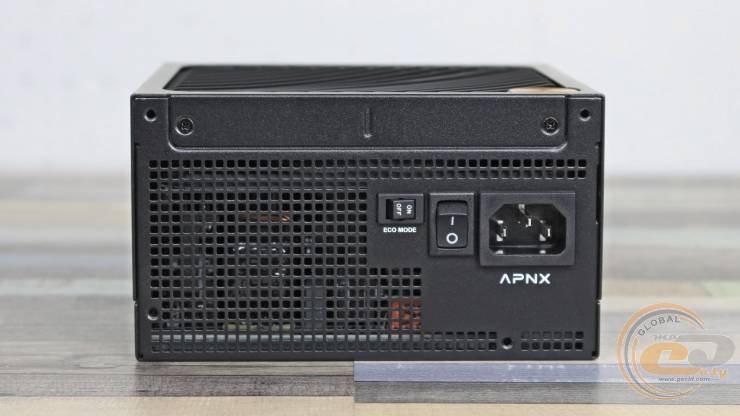

Частина гвинтів розташована в тилу, поруч із квадратними отворами для виведення нагрітого повітря, вимикачем і роз’ємом живлення. А ще одна невелика кнопка з написом «ECO MODE» служить перемикачем напівпасивного режиму роботи системи охолодження.

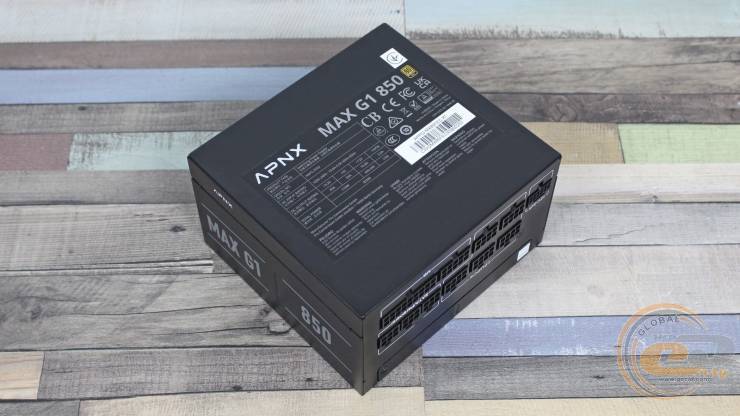

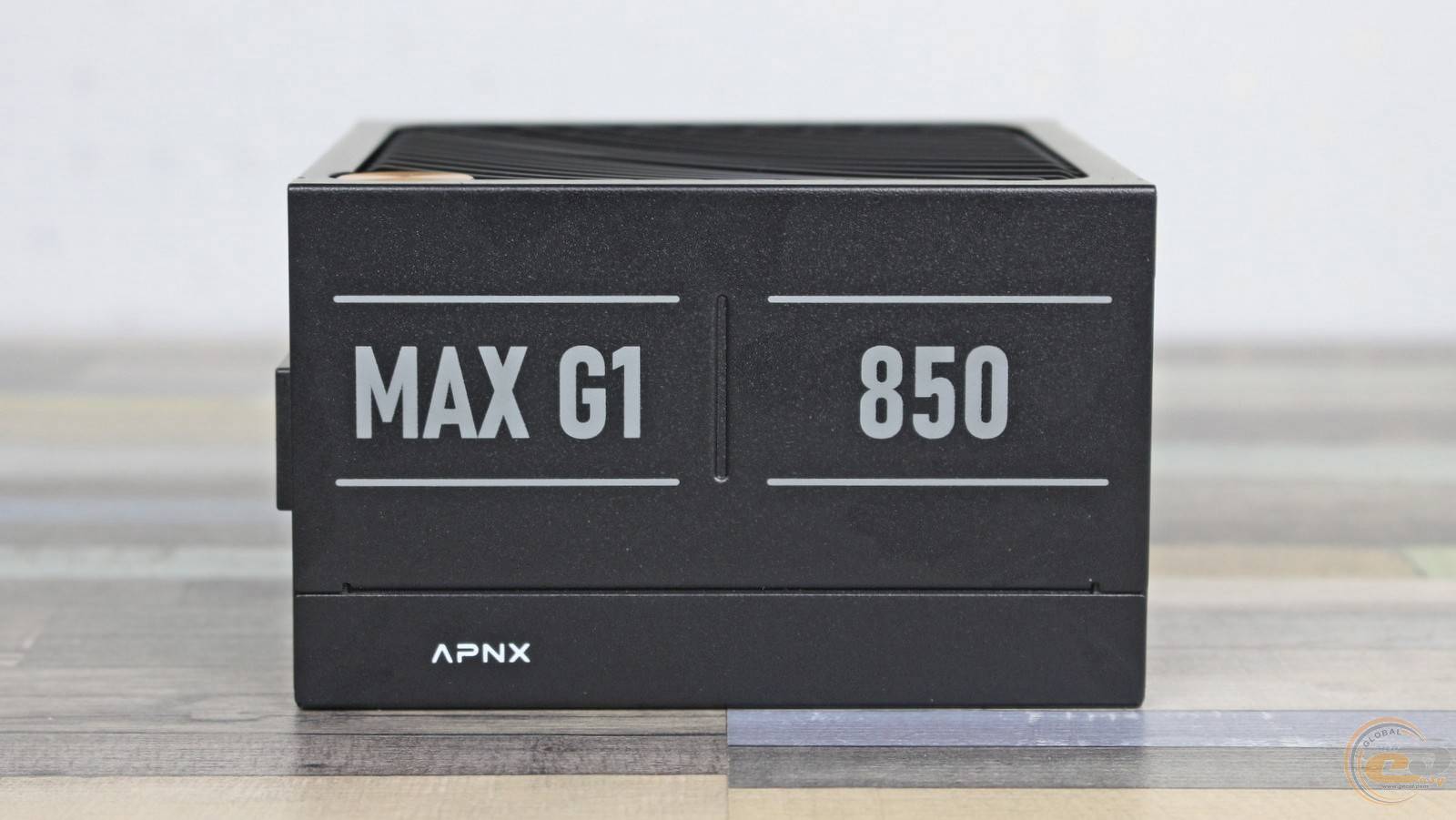

На обох боковинах зазначена модель блока живлення,...

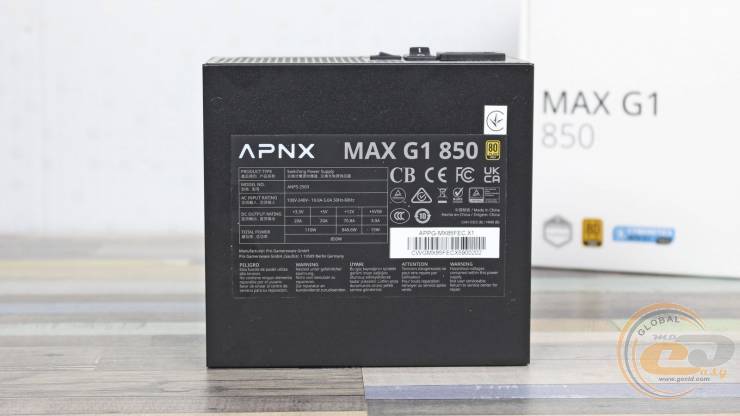

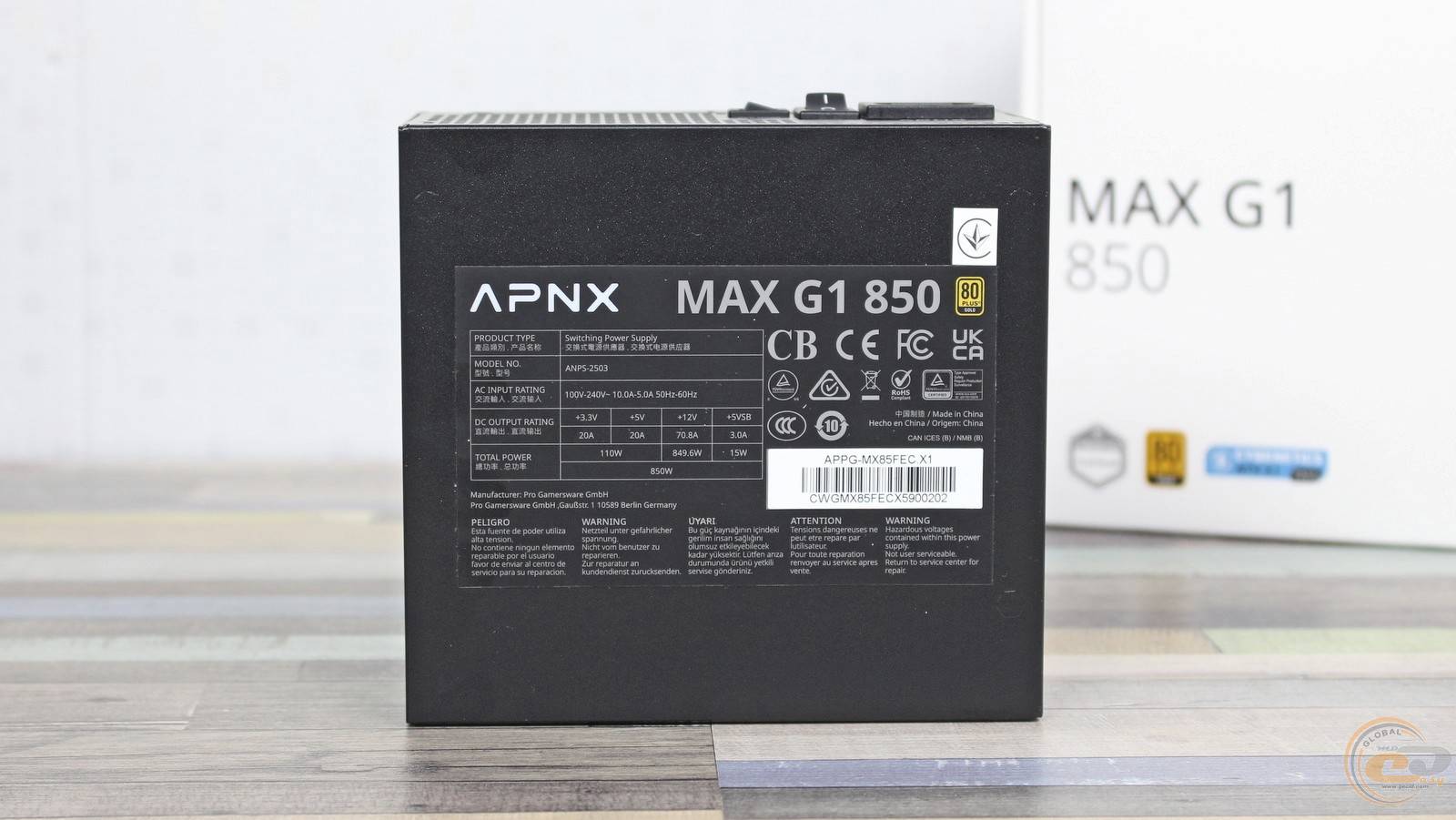

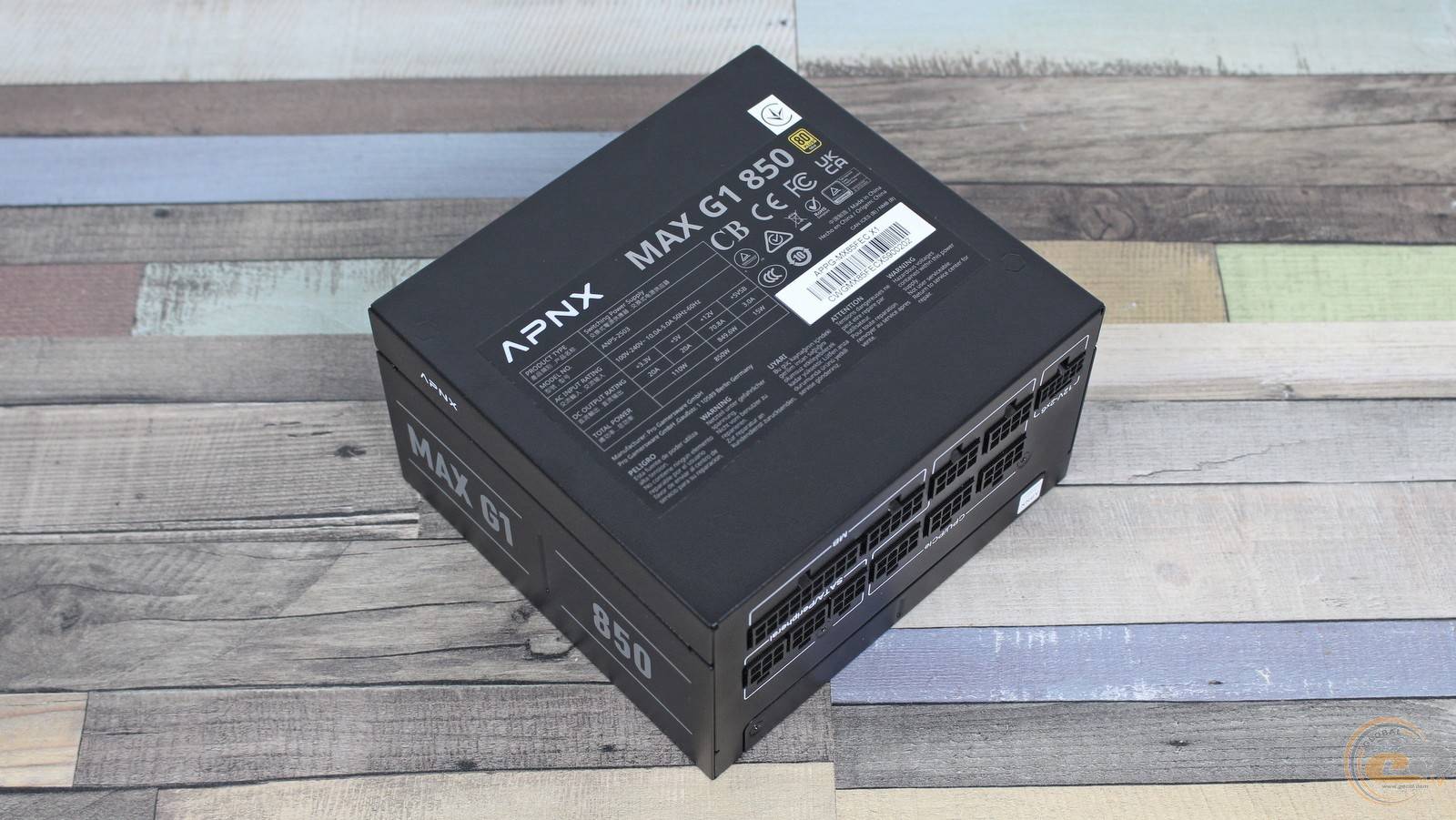

...тоді як електротехнічні дані винесені на окрему етикетку.

Наведені показники цілком характерні для топового рішення: присутня єдина лінія +12В потужністю майже 850 Вт, а канали +3,3В і +5В мають спільну потужність 110 Вт (або по 20 А на кожен). Крім того, є підтримка широкого діапазону вхідних напруг — від 100 до 240 В.

Модульні вихідні кабелі APNX MAX G1 850 складені з окремих проводів в обплетенні. До того ж вони оснащені гребінцями для вирівнювання та більш преміального вигляду. При цьому набір конекторів типовий для сучасного 850-ватника:

У списку є: 20+4-контактний ATX, пара 8-контактних ATX12V (один із яких розбірний), 600-ватний PCIe 5.1 (12V-2×6) та три 6+2-контактні PCIe. Для периферії передбачені десять SATA- та два PATA-конектори (Molex) на трьох окремих проводах.

Точнісінько такий же набір роз’ємів має і 1000-ватна модель. А от 1200-ватна версія отримала ще один додатковий PCIe 5.1 (12V-2×6).

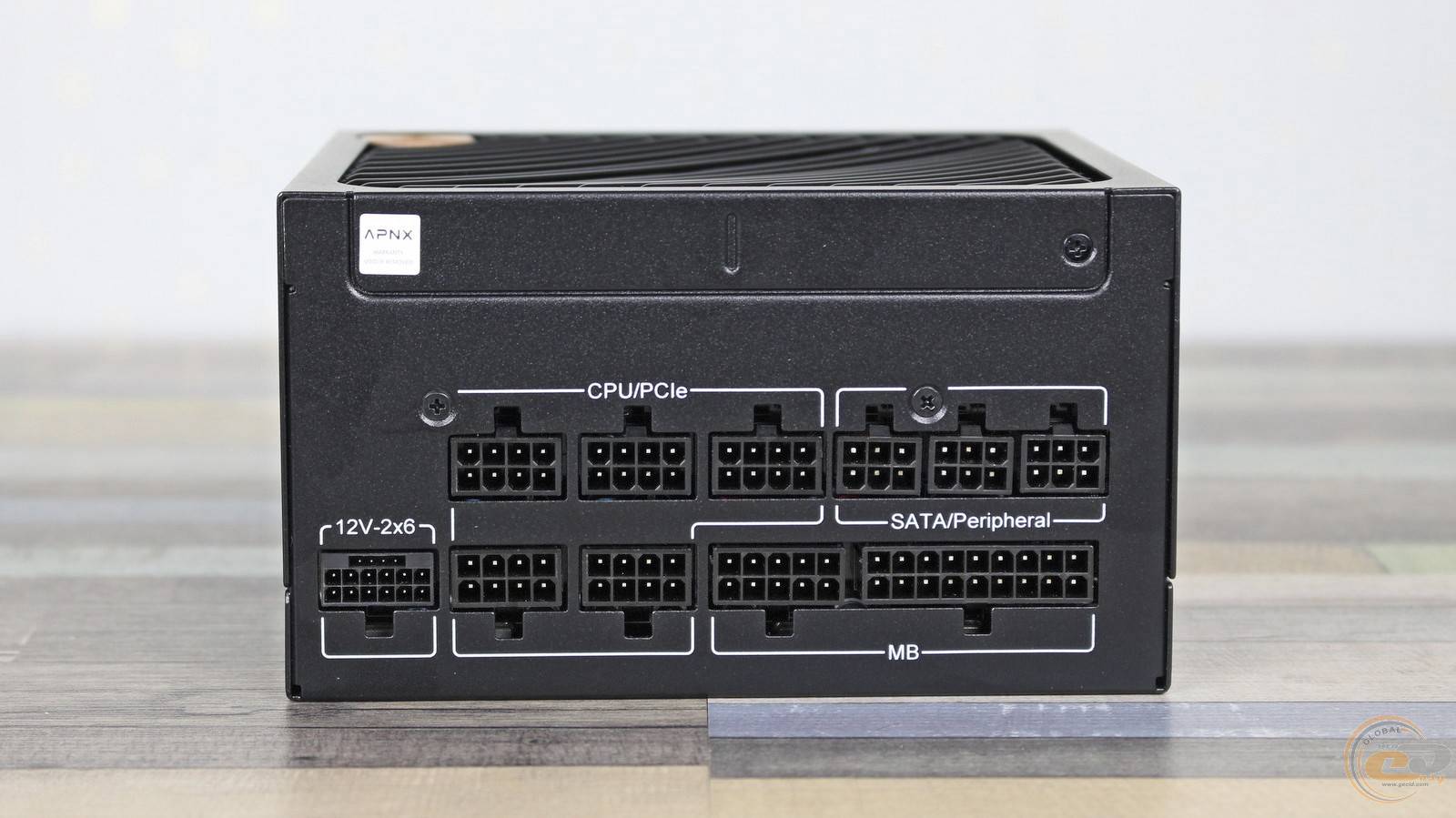

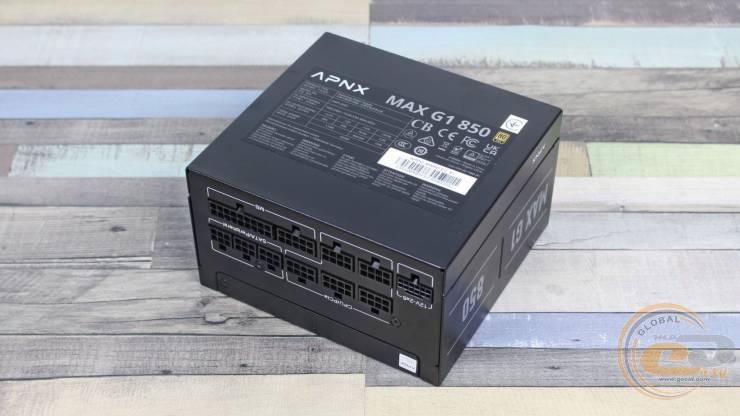

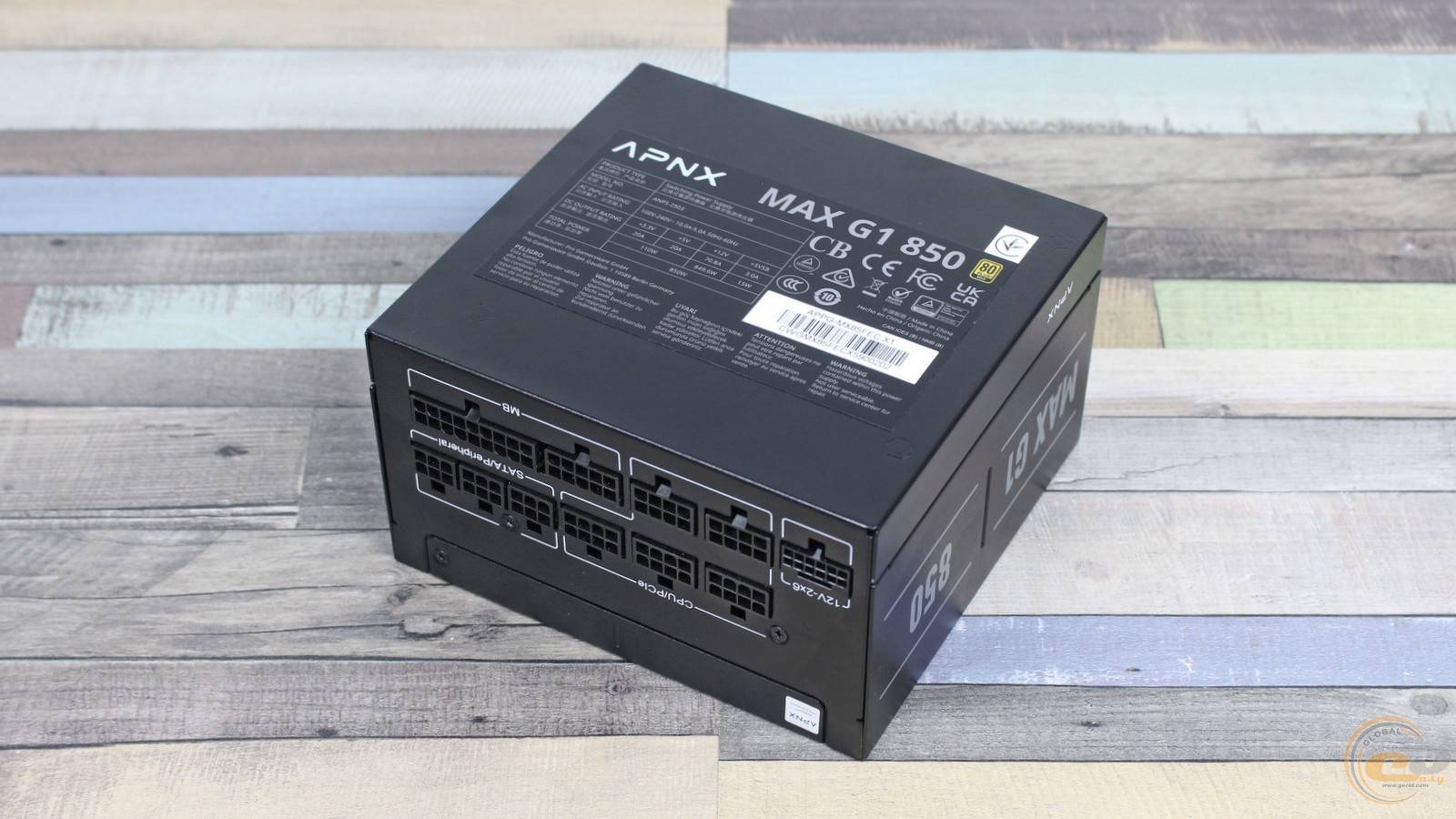

Вихідні роз’єми доповнені відповідними написами та мають різну форму конекторів, що допоможе безпомилково під’єднати кабелі. Поруч міститься гарантійна пломба терміном дії 10 років, що натякає на гідне внутрішнє наповнення — це ми і перевіримо далі.

Внутрішня будова

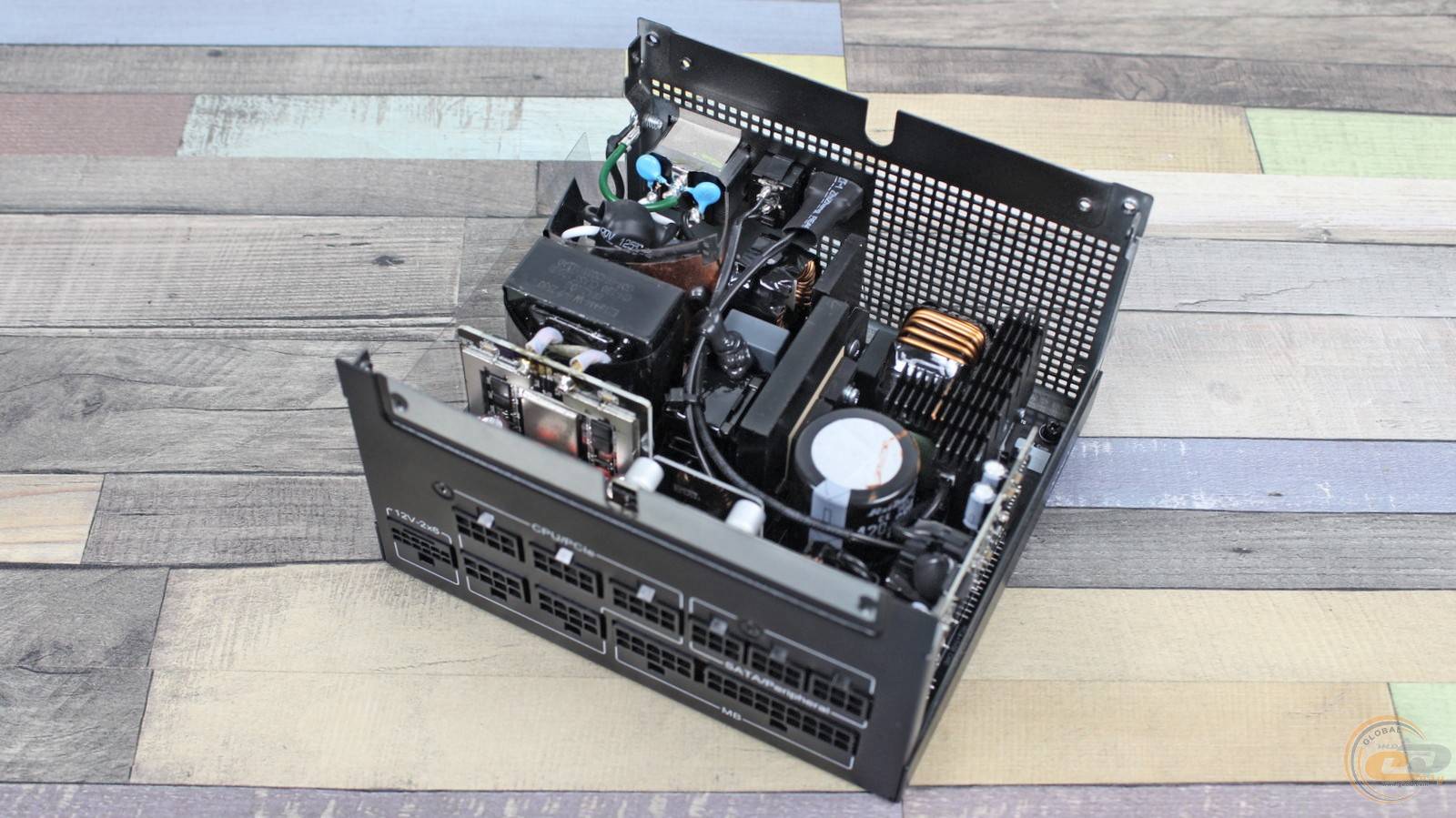

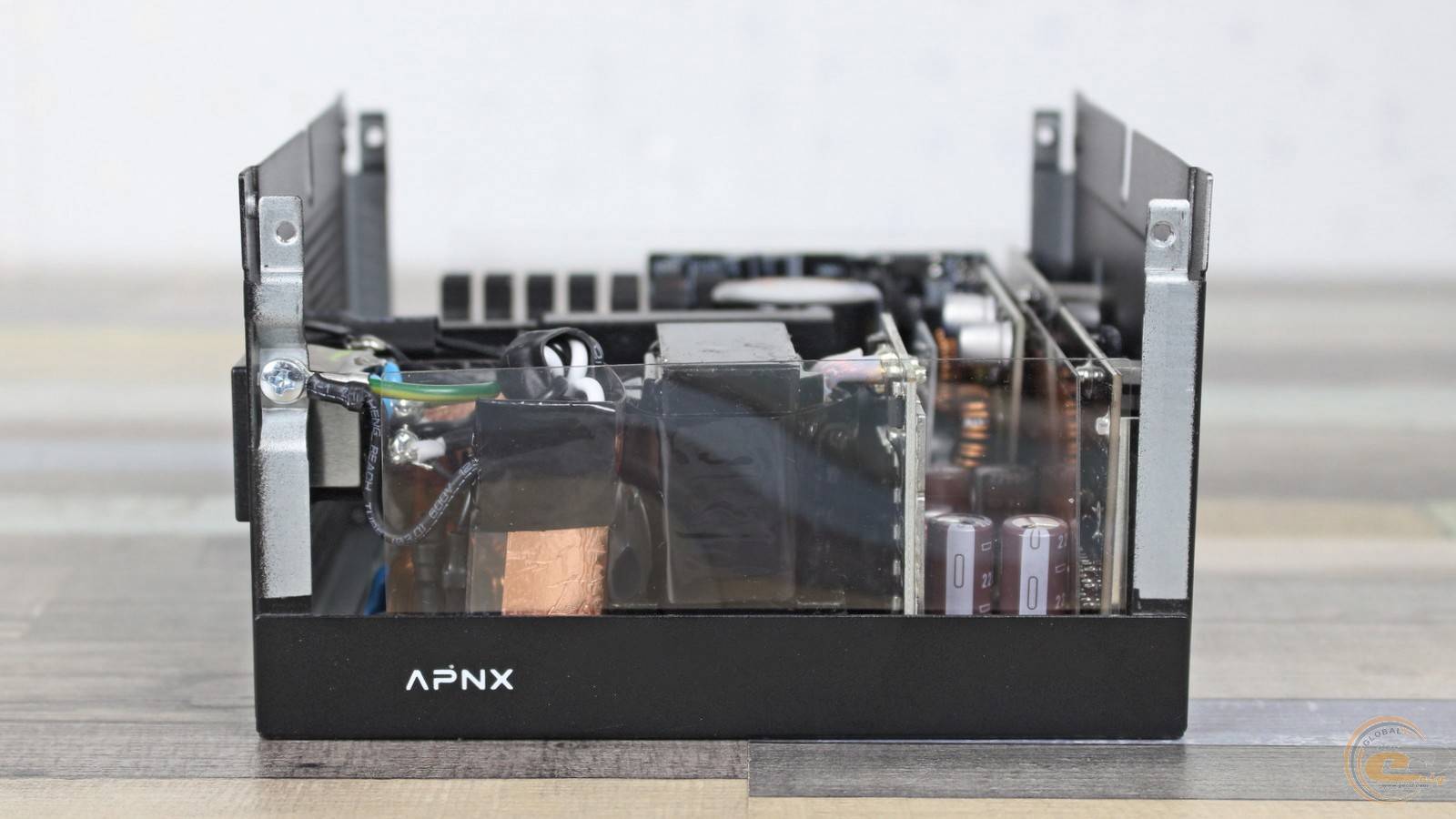

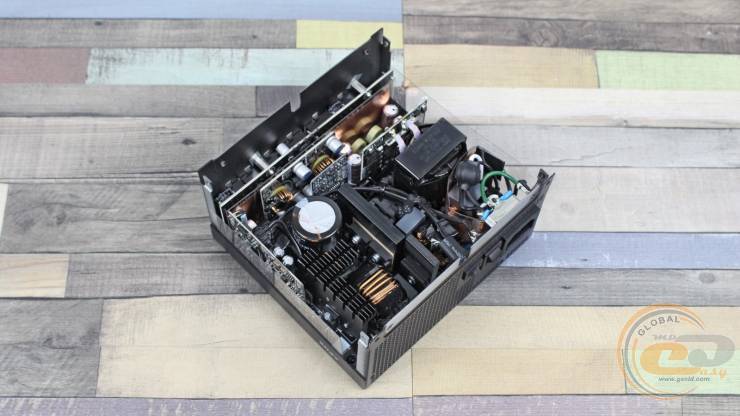

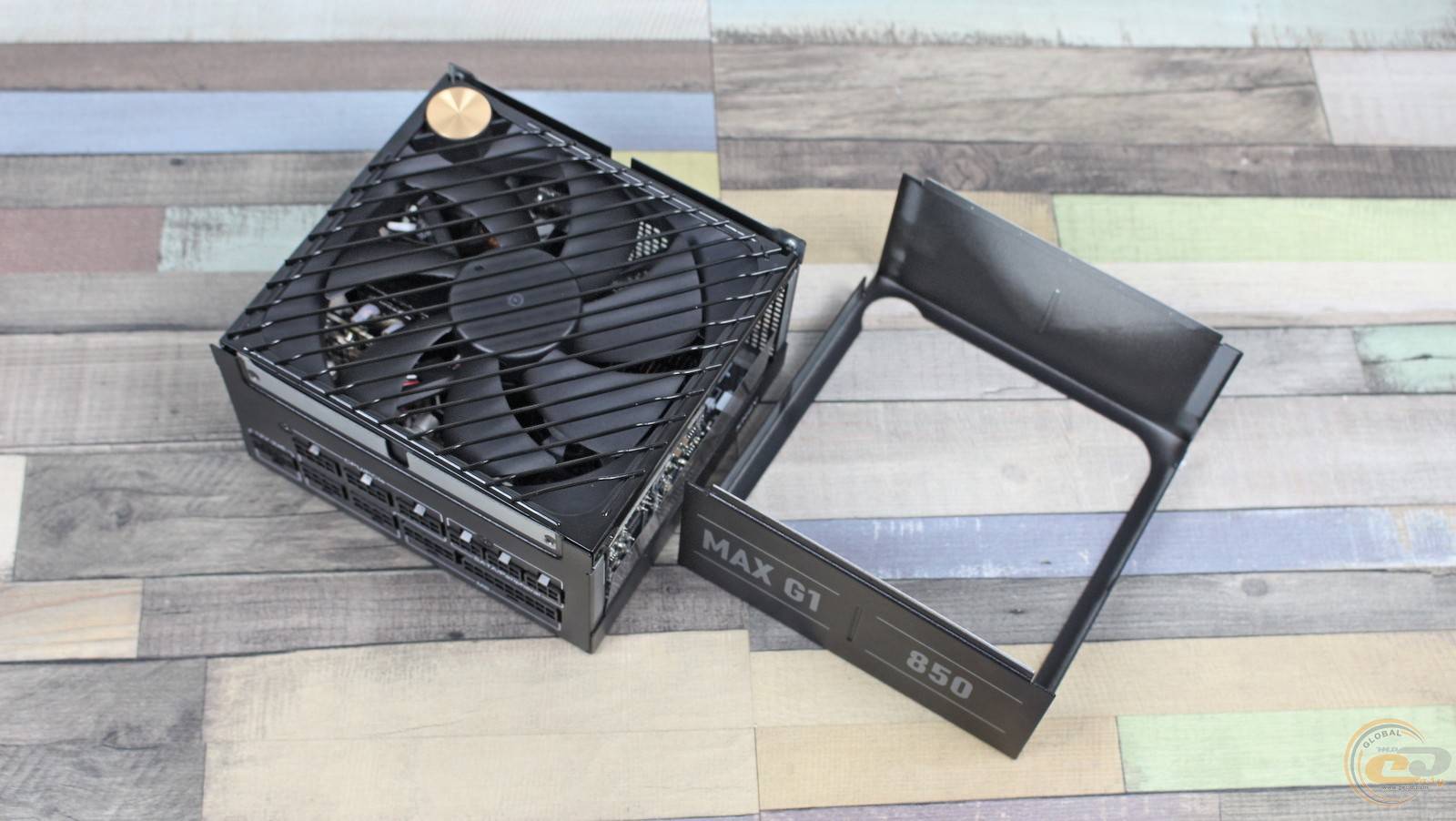

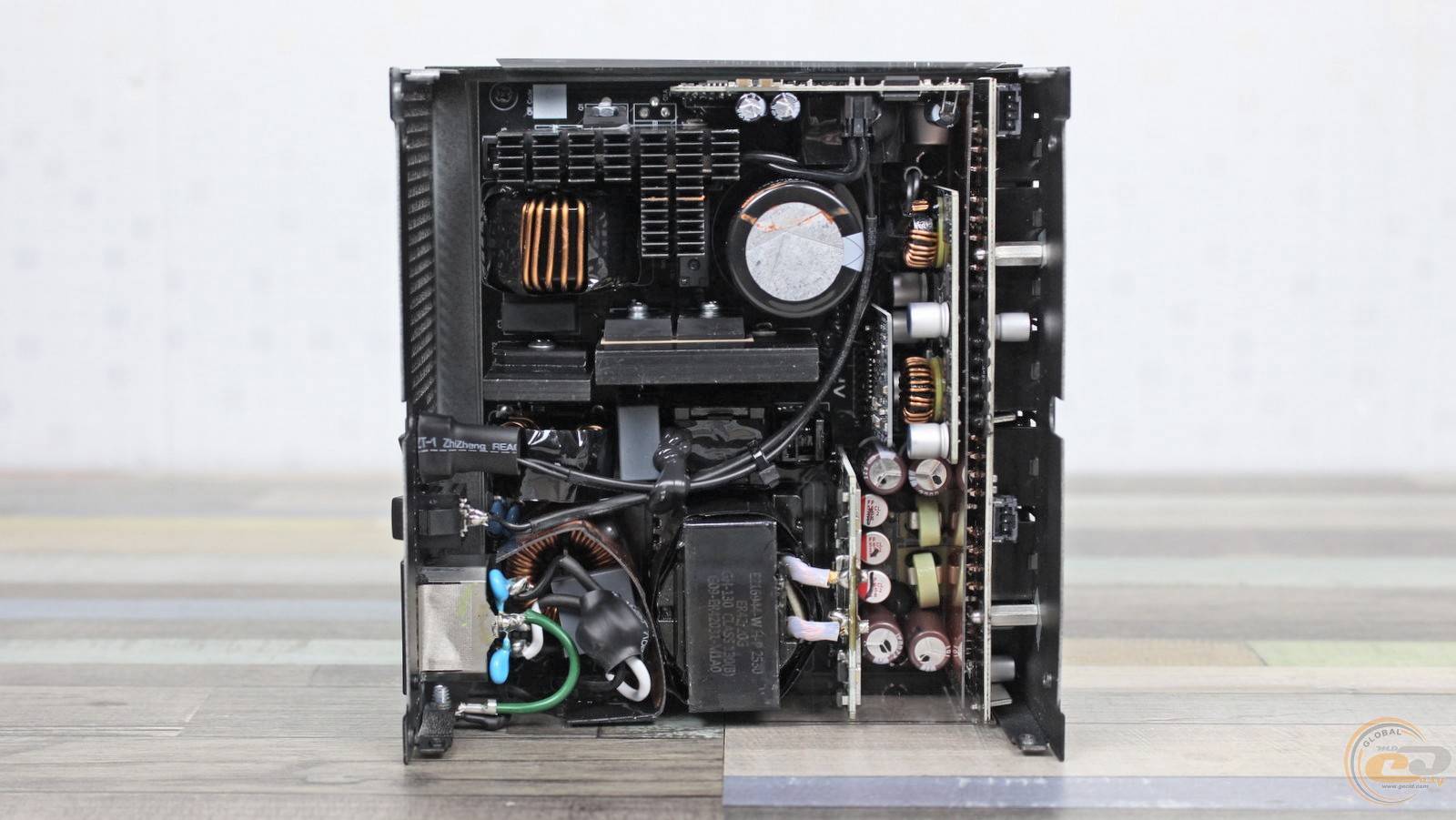

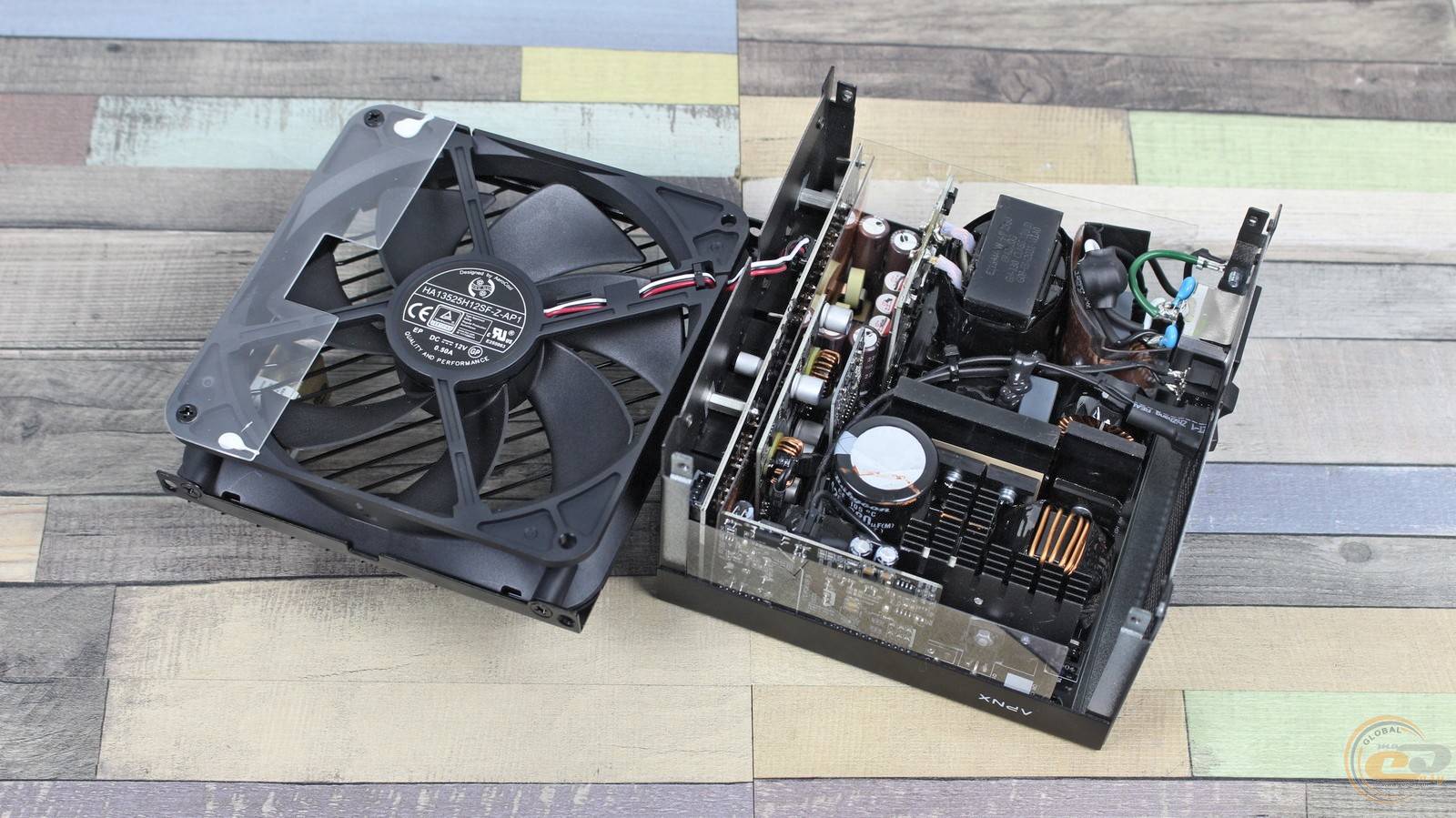

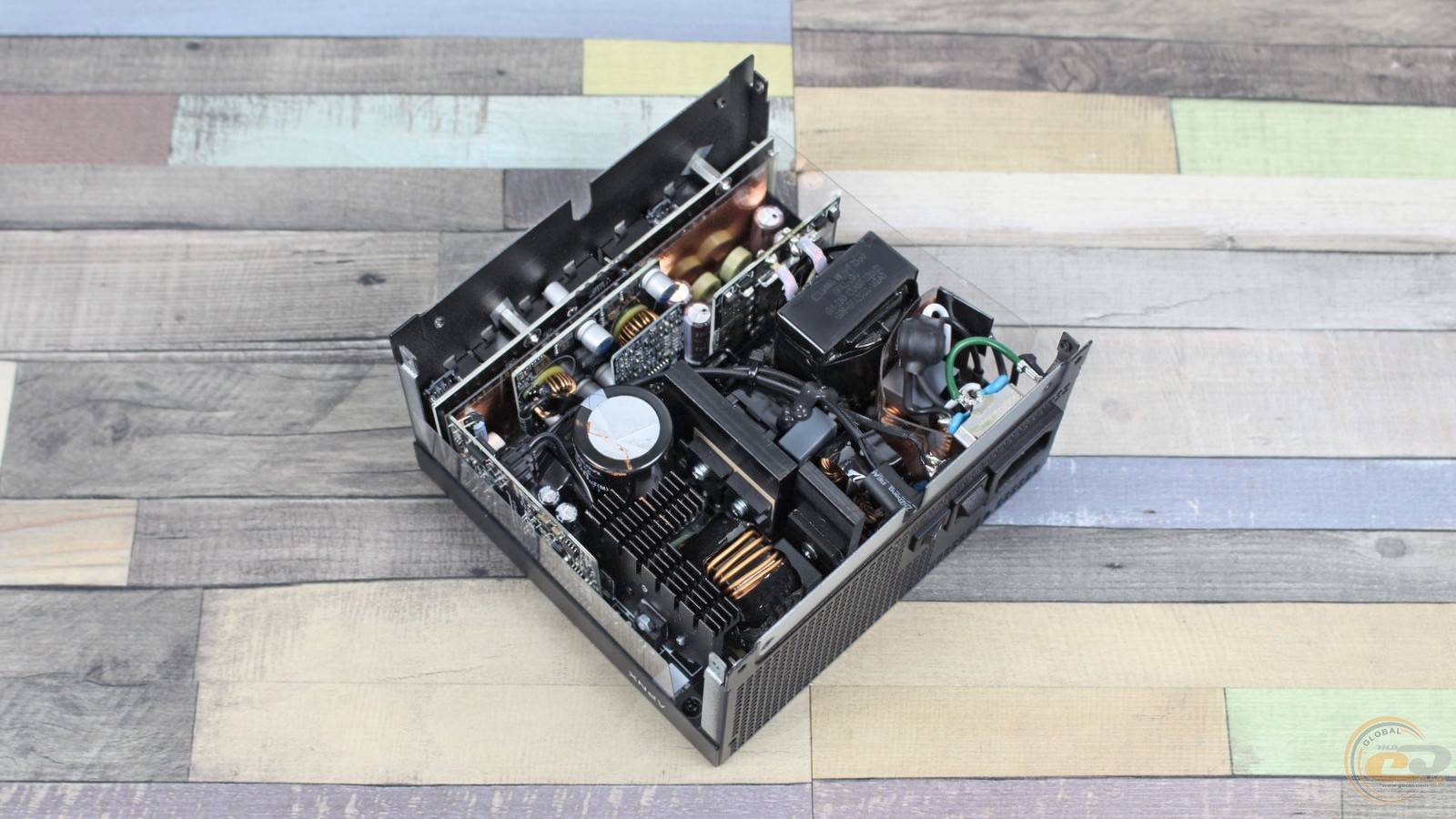

Враховуючи чималу потужність APNX MAX G1 850 у поєднанні з компактними розмірами, цілком закономірно бачити всередині досить щільне компонування з низкою вертикально встановлених плат.

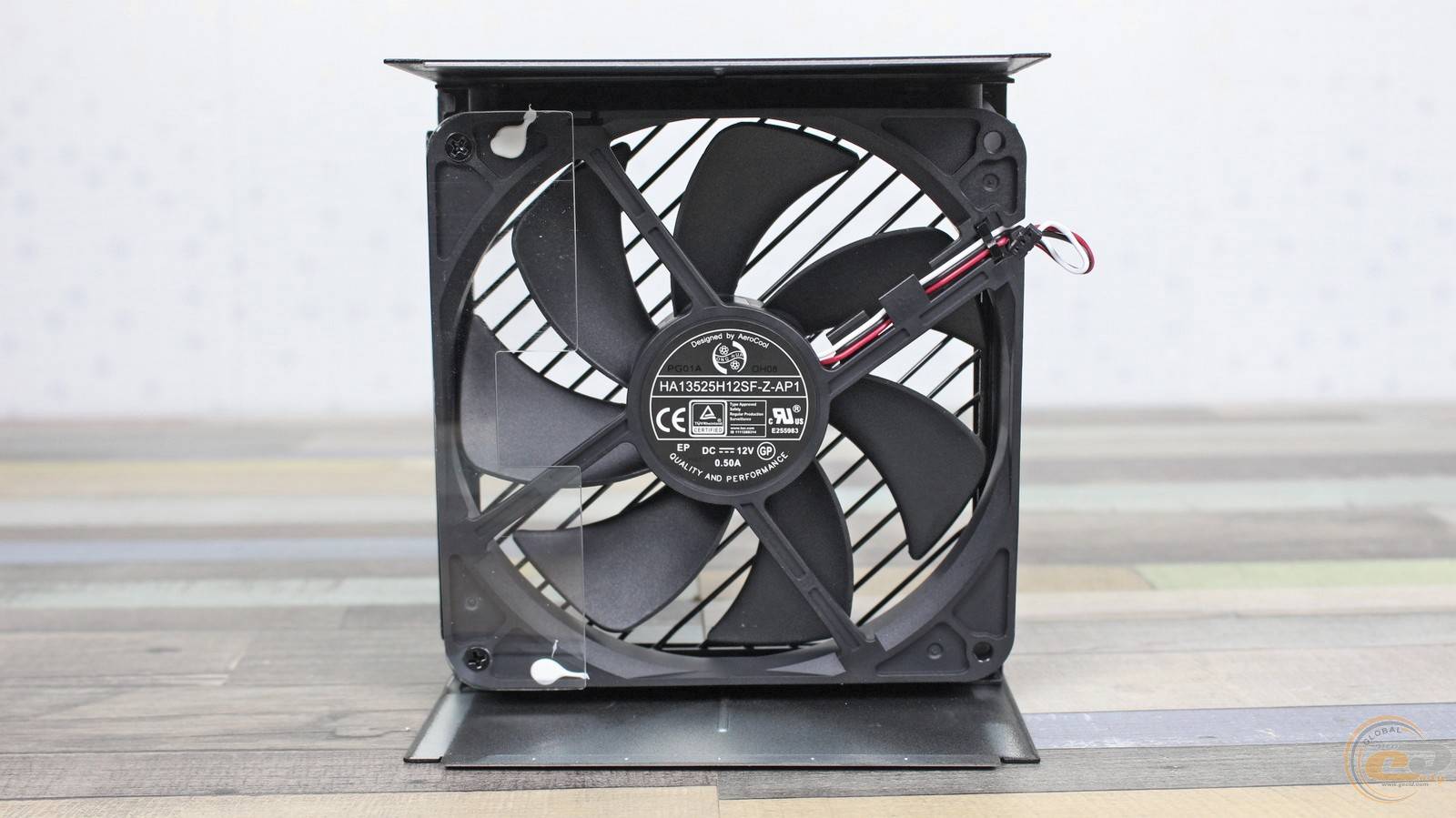

Обдуває внутрішнє наповнення блока вентилятор Hong Hua HA13525H12SF-Z-AP1, який часто використовується у топових пристроях інших виробників. В його основі лежить надійний гідродинамічний підшипник.

Під час роботи пропелер споживає не більше 6 Вт (12 В при 0,5 А), а під’єднується він через 3-контактний конектор. Також передбачена пластина, що спрямовує повітряний потік на найгарячіші елементи.

Вхідний фільтр реалізований у повному складі: два дроселі (один із яких горизонтальний), набір X- та Y-конденсаторів і варистор.

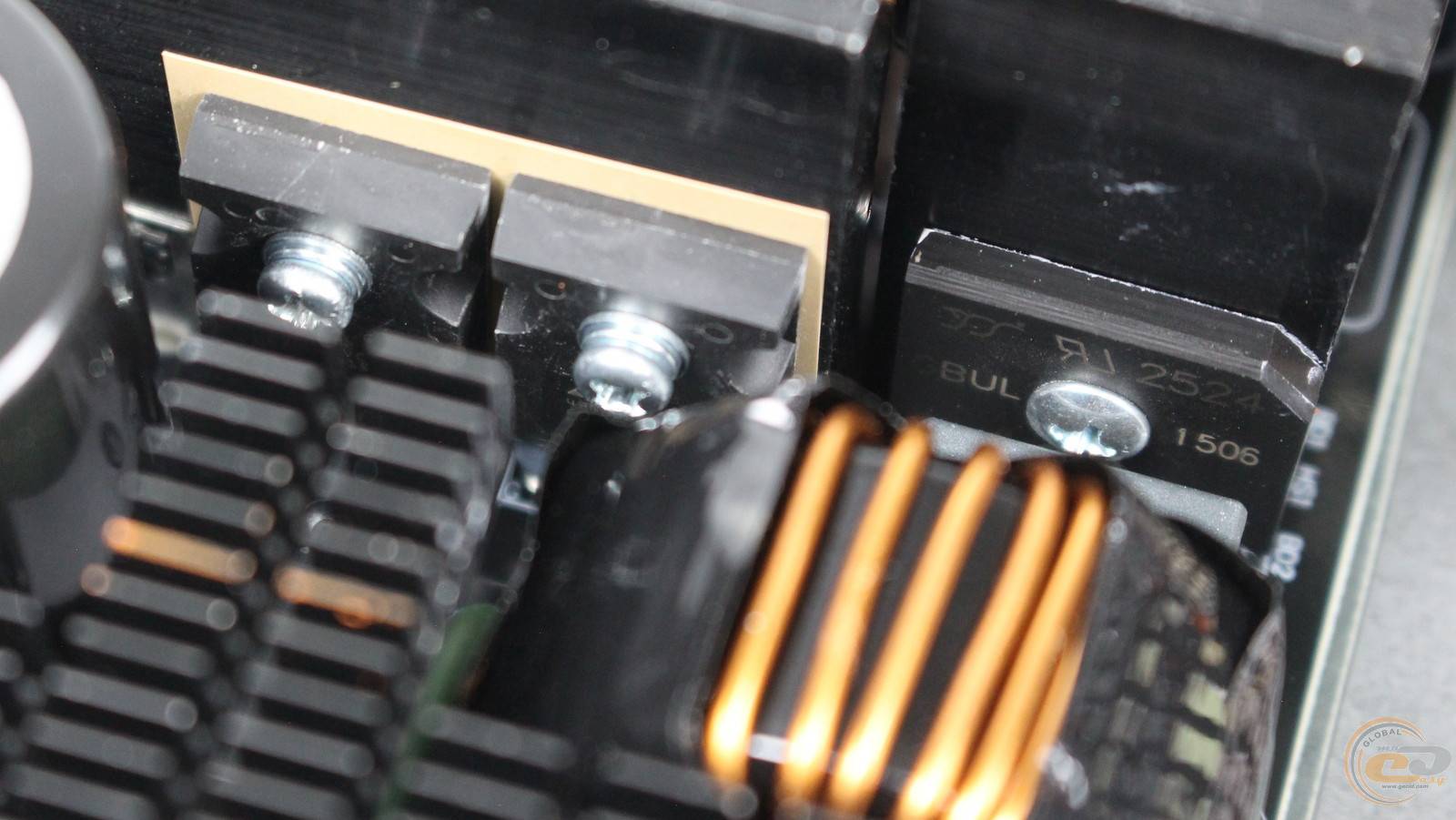

Діодна збірка GBUL1506 розташована на окремому радіаторі. Вона розрахована на струм до 15 А — враховуючи вхідне значення до 10 А, елемент підібраний із хорошим запасом міцності.

Вузол APFC отримав габаритний дросель, а його силові елементи зафіксовані на окремому охолоджувачі. Нам вдалося роздивитися лише один із них — польовий транзистор Infineon 6R125P6 від відомого німецького виробника.

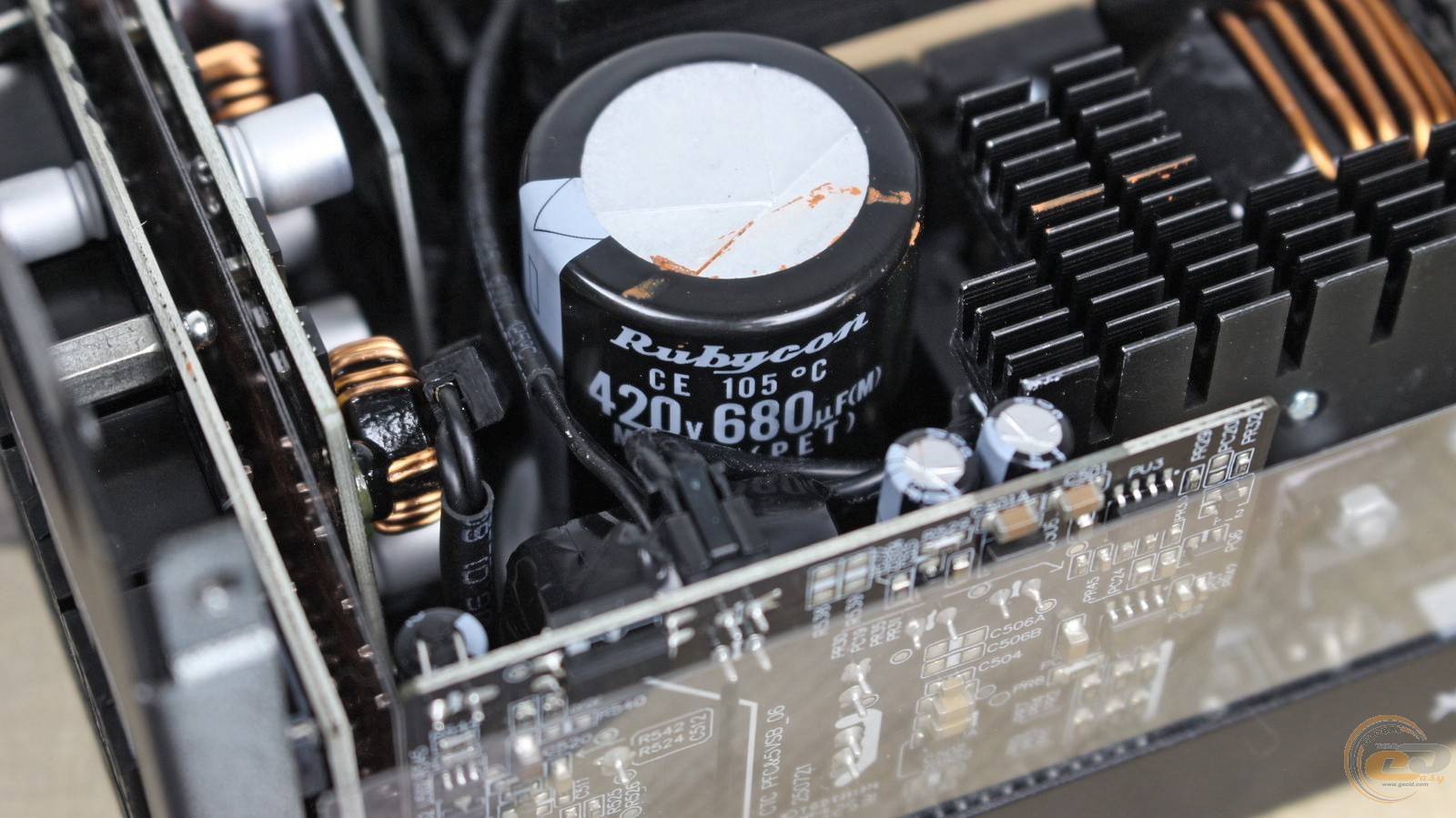

Згадка про використання виключно японських високотемпературних конденсаторів у даному блоці — не просто маркетинговий хід. І справді, вхідний елемент виготовлений компанією Rubycon, а його ємність 680 мкФ є середнім показником для 850-ватника.

Не забуто й про вже звичний набір із терморезистора та реле, що забезпечує захист від великих пускових струмів. А на окремому радіаторі поруч видно два транзистори — ключі напівмостової резонансної схеми.

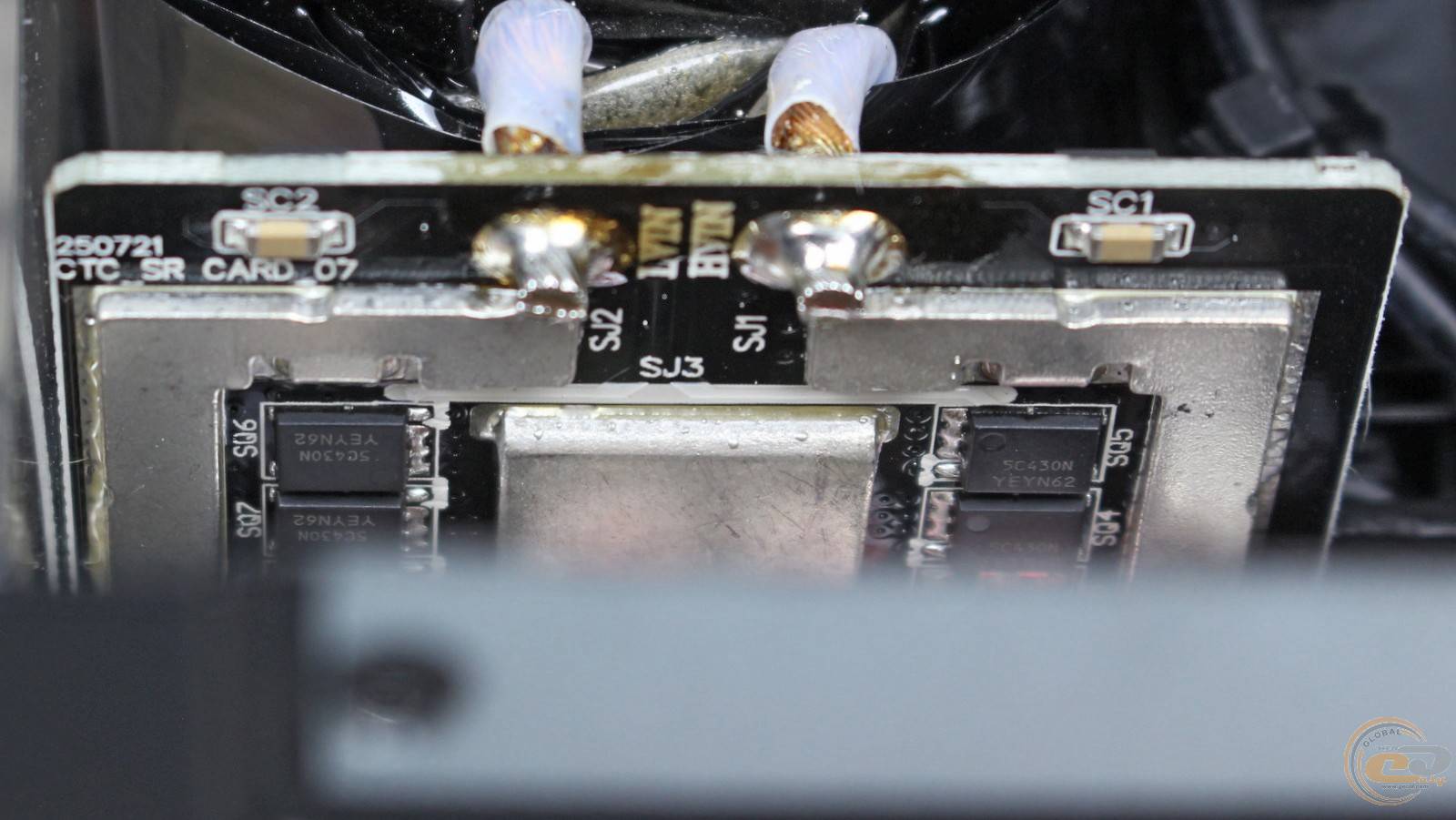

Польові транзистори синхронного випрямляча SC430N, судячи з відсутності логотипа чи маркування виробника, мають китайське походження.

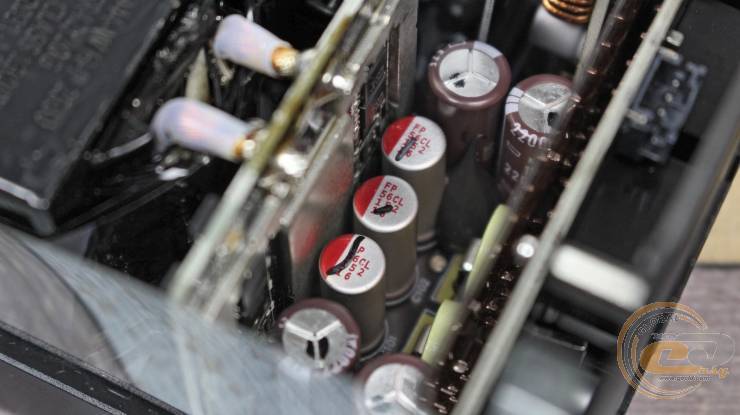

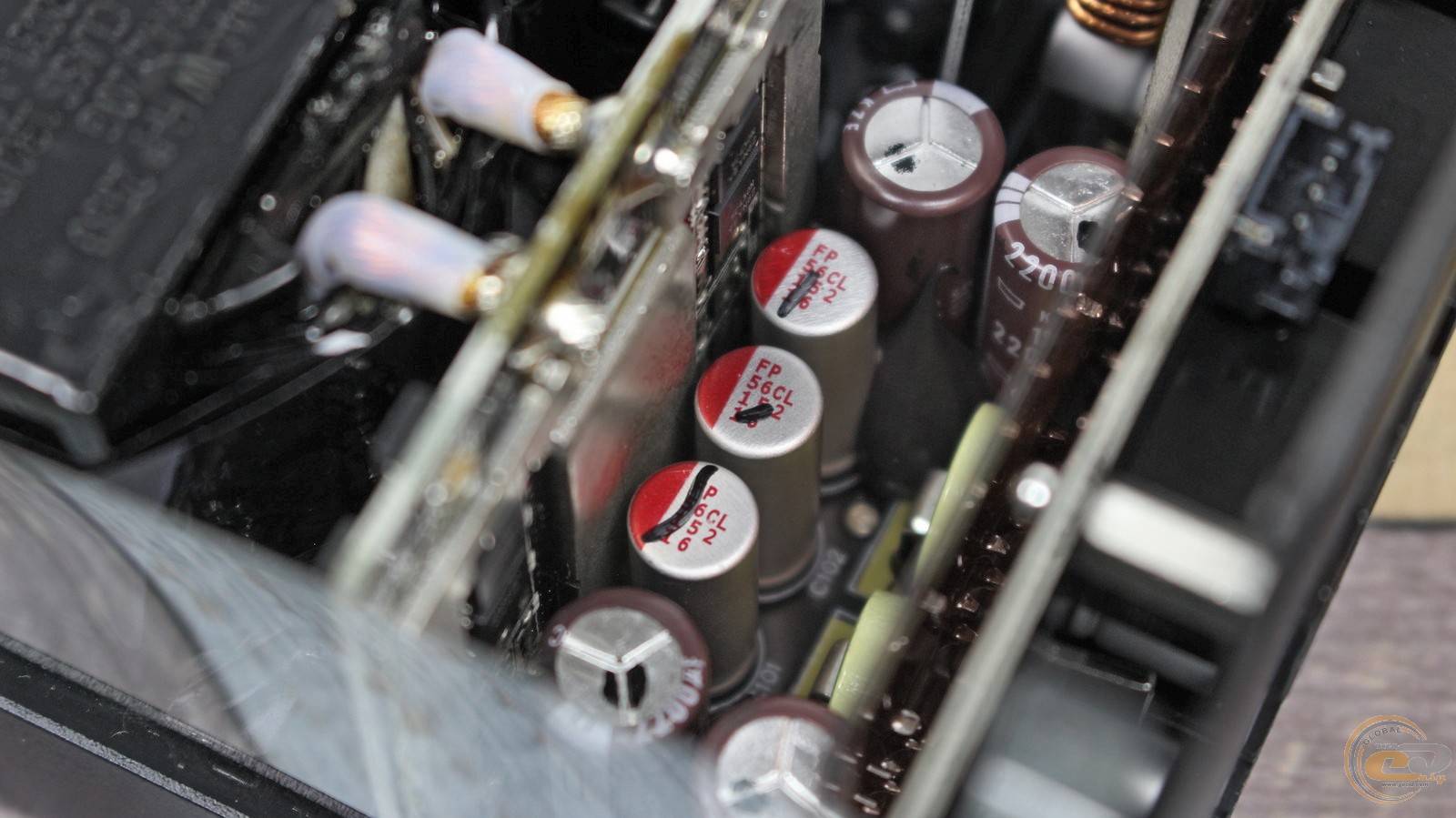

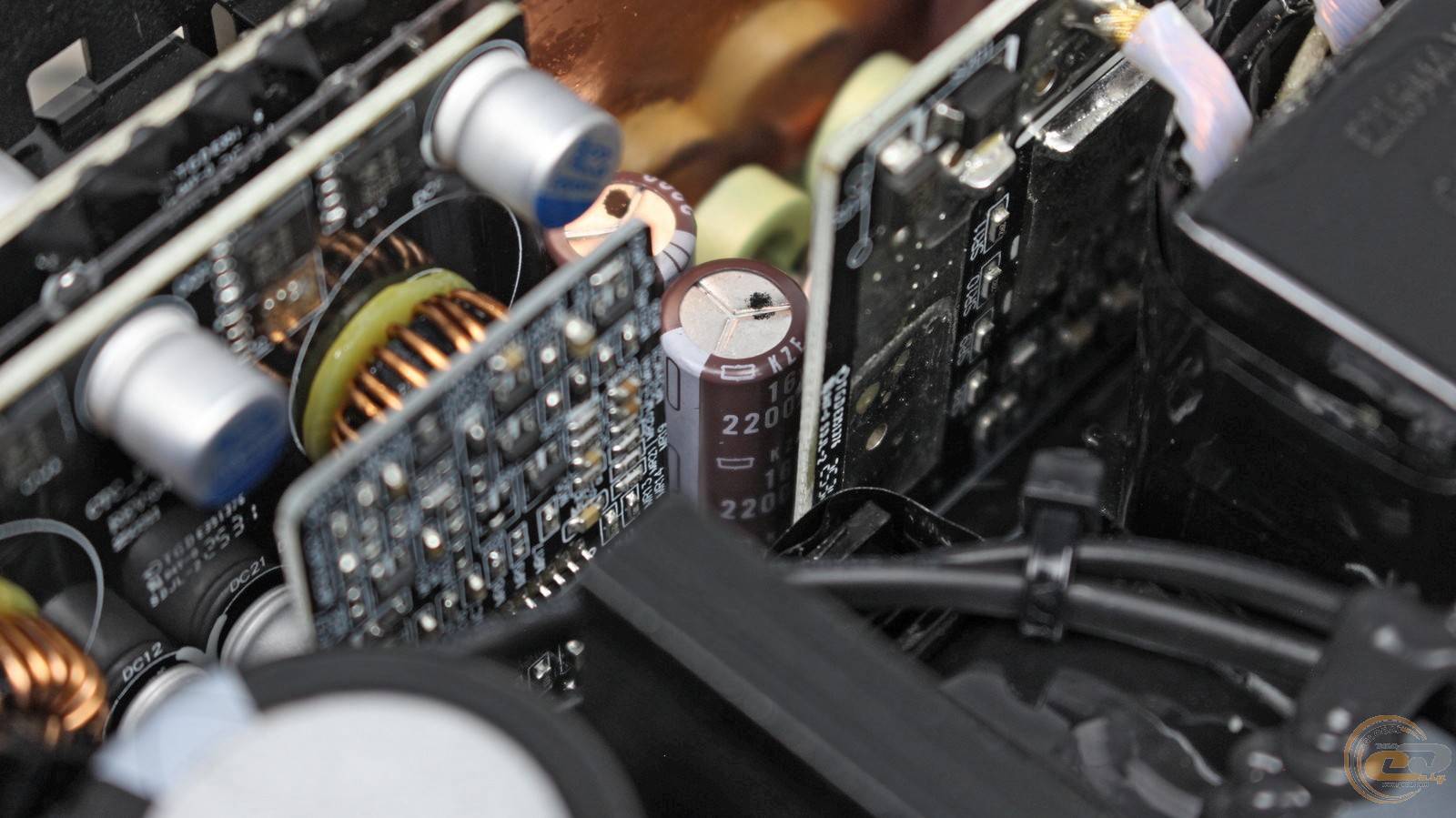

Нижче на основній PCB розпаяні надійні твердотілі конденсатори та японські високотемпературні електроліти Nippon Chemi-Con.

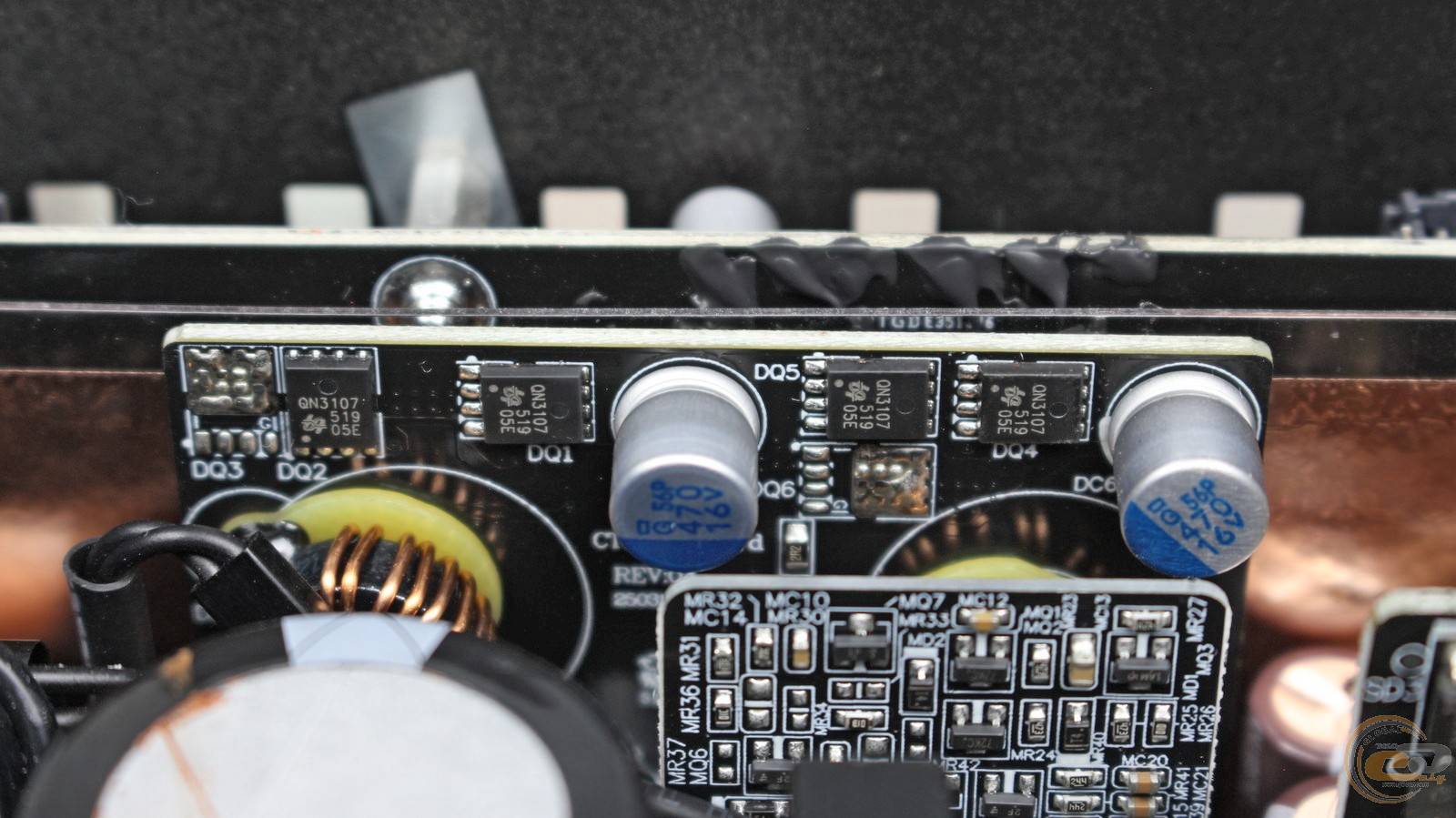

Схожі елементи є й у інших вузлах, зокрема DC-DC-перетворення, де формуються канали +5В та +3,3В.

Відзначимо, що передача напруг на плату з вихідними роз’ємами здійснюється через струмопровідні доріжки, а не проводи, як це нерідко буває у доступних моделях.

Крім того, блок живлення APNX MAX G1 850 отримав повний набір захистів:

• від підвищеної вихідної напруги (OVP);
• від заниженої вихідної напруги (UVP);
• від короткого замикання (SCP);
• від перевантаження за потужністю (OPP);
• від перегрівання (OTP)
• від перевантаження за струмом кожного каналу (OCP).

Тестування

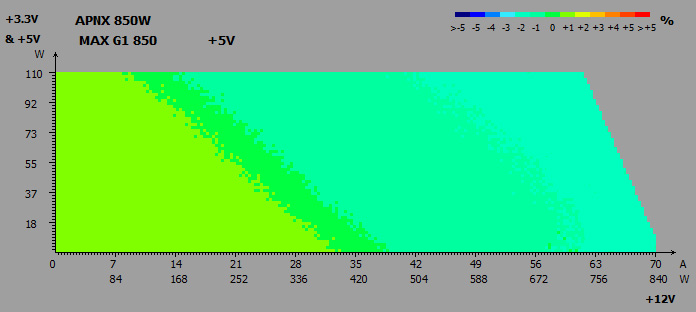

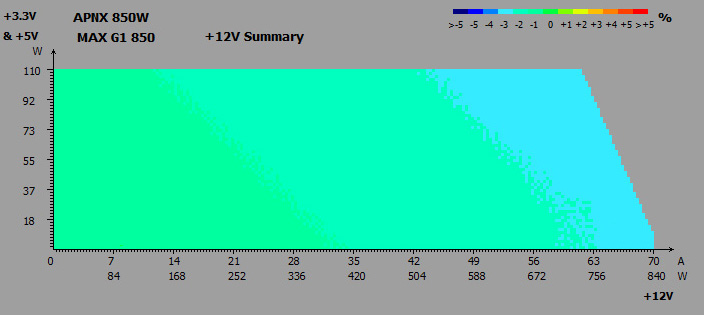

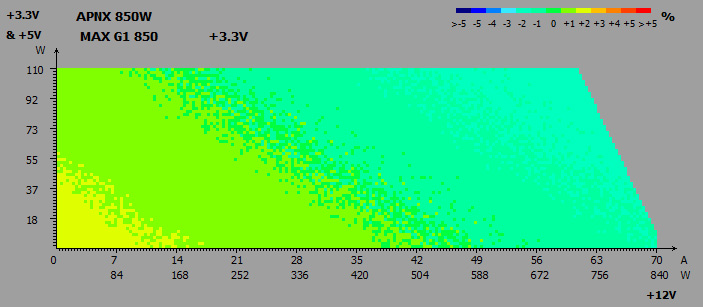

Крос-навантажувальні характеристики

Переходимо до тестування APNX MAX G1 850. Згідно зі стандартом ATX12V, допустимий діапазон відхилень напруг становить ±5% від номіналу. А отримана сертифікація PPLP Platinum передбачає ще жорсткіші межі — ±3%.

Результати тестів:

• лінія +3,3В: від -2% до +2%;
• лінія +5В: від -2% до +1%;
• лінія +12В: від -3% до +1%.

На практиці напруги основних ліній живлення відхилялися у вузьких в межах від -3% до +2% — це дуже хороші показники.

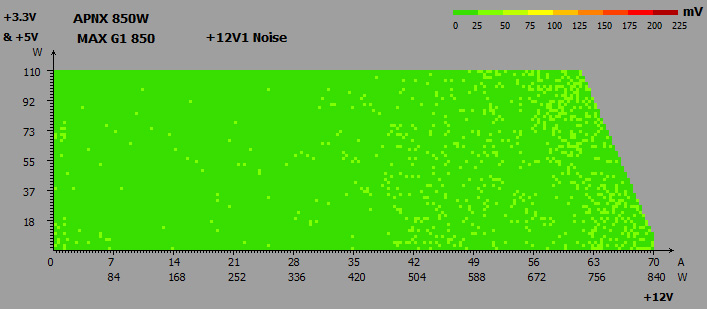

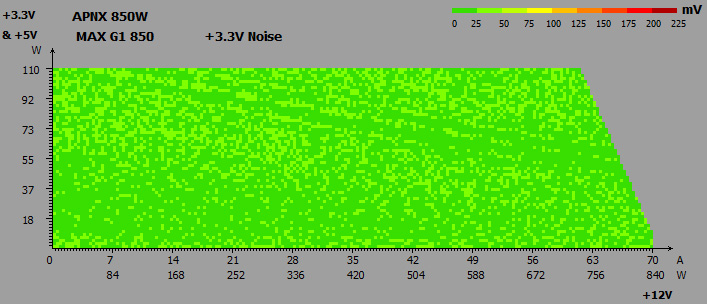

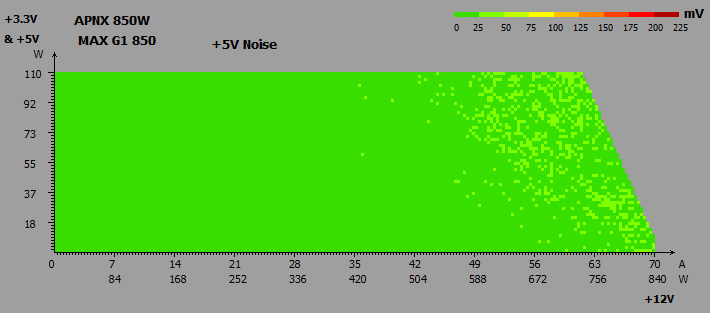

Шуми і пульсації

Для стандарту ATX12V допустимі значення рівня пульсацій (peak-to-peak):

• лінії +3,3В і +5В: 50 мВ;
• лінія +12В: 120 мВ.

Отримані результати не перевищили 50 мВ і також є гідними значеннями.

Чергова лінія живлення + 5VSB

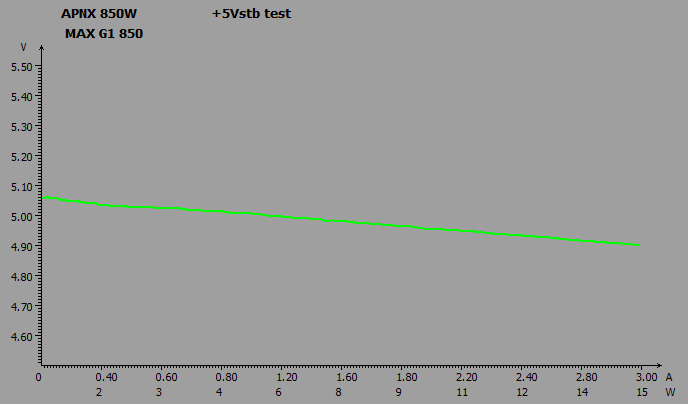

Напруга чергової лінії змінювалася у дуже вузьких межах: від 5,06 до 4,91 В, тобто від +1,2% до -1,8% — і це при все тому ж 5-% допуску.

PF

Зміна PF залежно від навантаження:

Модуль APFC працює відмінно: при навантаженні 170 Вт коефіцієнт PF становив 0,92, а максимальні значення сягають 0,98.

ККД

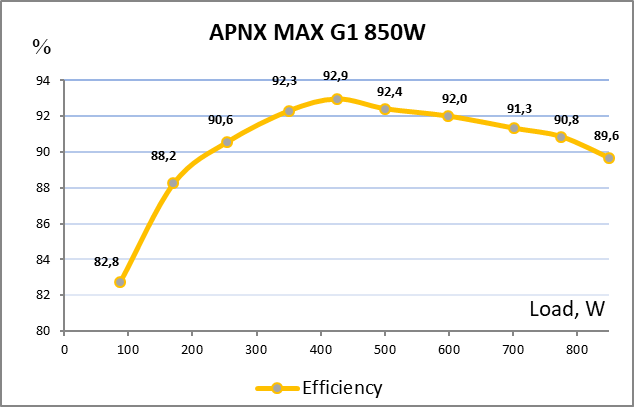

Тести підтвердили відповідність сертифікації 80 PLUS Gold, тож при навантаженні від 20% до 100% ККД не опускається нижче 88%, а пікове значення перевищує 92%. Крім того, пристрій отримав сертифікації CYBENETICS Platinum та PPLP Platinum, які підтверджують його відповідність цілій низці додаткових вимог.

Система охолодження

APNX MAX G1 850 може працювати безшумно до 250 Вт. Якщо ж відключити напівпасивний режим, пропелер стартує й обертається при близько 500 об/хв одразу після увімкнення системи. Далі вентилятор дуже тихо обертається аж до 600 Вт і залишається тихим до 750 Вт. На решті діапазону шум нижчий за середній — швидкість пропелера не перевищує 1300 об/хв.

Низький рівень шуму до 15 дБА підтверджує отриманий сертифікат Cybenetics Lambda A++. Для порівняння, кіловатник відповідає Lambda A+ (до 20 дБА), а 1200-ватна модель — Lambda A (до 25 дБ).

Температурний режим

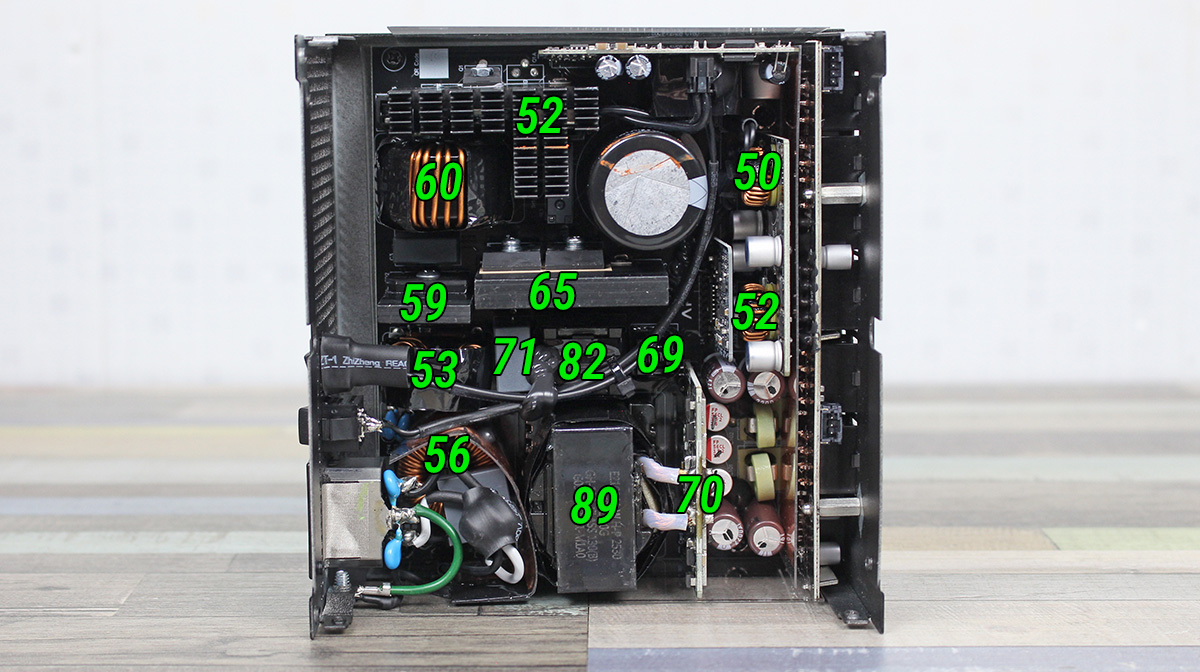

Такий низький шум має і зворотній бік: після 20-хвилинного тестування під навантаженням 800 Вт головний трансформатор прогрівся до 89°C — це вже значення на межі допустимого. Решта компонентів були відчутно холоднішими. З іншого боку, свою роль зіграла і спека в приміщенні — було аж 29°C. В таких умовах тривало навантажувати пристрій вище 800 Вт не бажано.

Випробування на реальній конфігурації

Тестовий стенд:

Компонент	Модель
Процесор	AMD Ryzen 9 5900X (Socket AM4, 12 / 24 x 3,7 – 4,8 ГГц, TDP 105 Вт)
РСО	ASUS TUF Gaming LC II 360 ARGB
Материнська плата	MSI MEG X570 GODLIKE (AMD X570, Socket AM4, DDR4, ATX)
Оперативна пам’ять	2 x DDR4-3600 16 ГБ Kingston FURY Beast RGB (KF436C18BBAK2/32)
Відеокарта	ASUS TUF Gaming GeForce RTX 3090 Ti OC Edition (TDP ≈450 Вт)
SSD	Kingston KC600 512 GB (SKC600/512G)
Ватметр	Seasonic PowerAngel
Мультиметр	MASTECH MY64

Вимірювання проводилися у режимах «Простій» та «Максимальне навантаження» у тесті FurMark Donut (GK) утиліти MSI Kombuster.

Результати вимірювань:

Відхилення вихідних напруг були дуже незначними — від 0,8% до 2,4%, без просідань нижче номіналу. Різниця між значеннями в простої та під навантаженням також скромна — від 0,2% до 0,6%. А найбільш зразковим є канал +12В, вихідні показники якого змінювалися в межах від 0,8% до 1%.

Енергоспоживання у простої та у вимкненому стані

Крім того, APNX MAX G1 850 споживає лише 2 Вт у вимкненому стані комп’ютера та 4 Вт у сплячому режимі — а це дуууже мало.

Підсумок

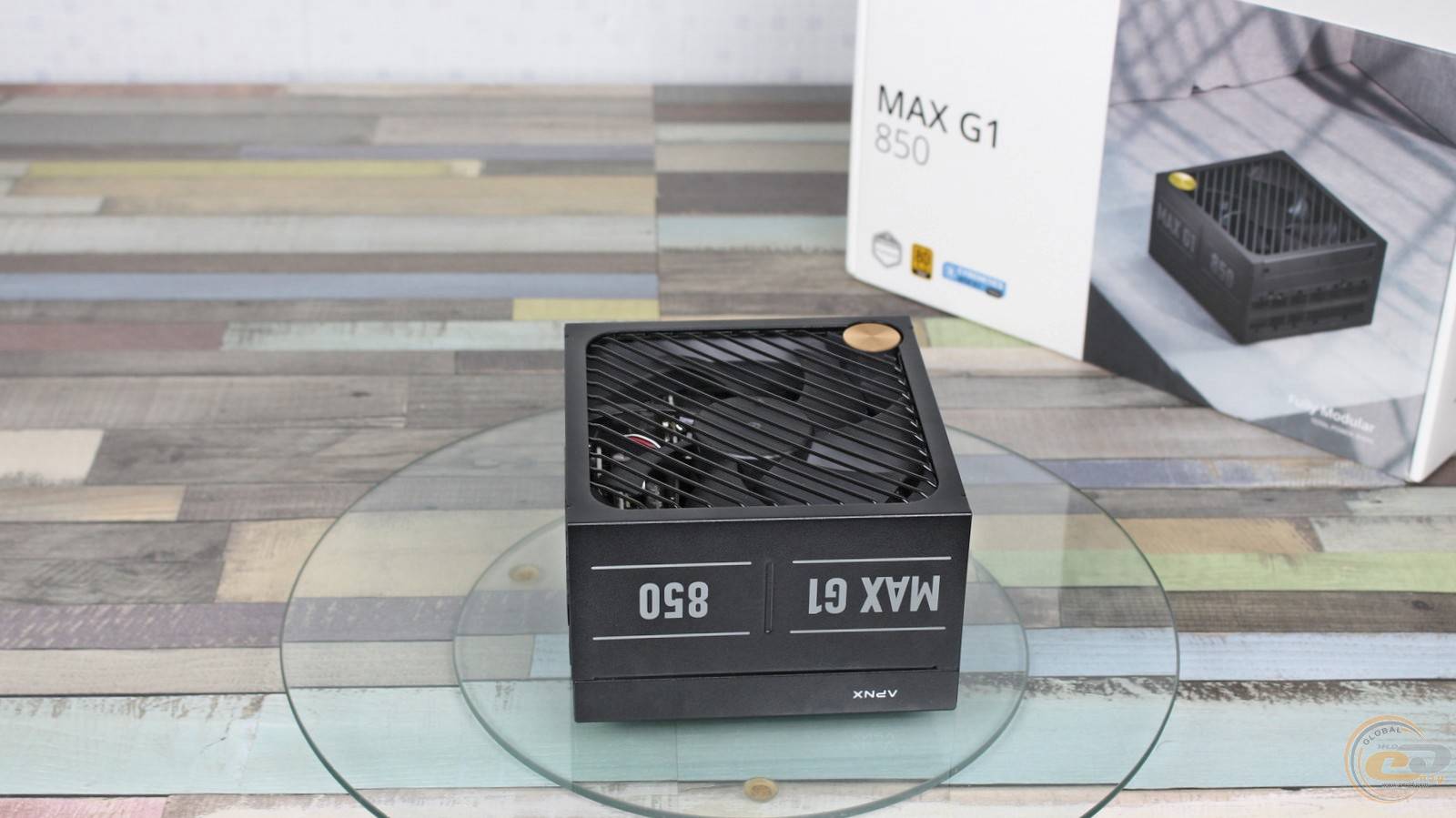

Блок живлення APNX MAX G1 850 (APPG-MX85FEC.X1) вартістю близько ₴8000 (або ₴6800 зі згаданим на початку промокодом) має чим зацікавити покупця. Пристрій без проблем забезпечує заявлені 850 Вт потужності, а відхилення напруг від номіналу залишаються мінімальними навіть під високим навантаженням. Своєю чергою ККД рівня 80 PLUS Gold дозволяє зменшити тепловиділення, а разом із ним — і швидкість обертання вентилятора.

Так, під час наших тестів швидкість пропелера не перевищувала 1300 об/хв — не дивно, що блок живлення отримав найвищий сертифікат акустичного комфорту Cybenetics Lambda A++. Щоправда, така ставка на тишу має і зворотний бік: при тривалому навантаженні близько 800 Вт у спеку головний трансформатор нагрівався до 89°C. Втім, це прогнозований компроміс на користь максимально тихої роботи.

До переваг належать підтримка напівпасивного режиму роботи системи охолодження, модульні кабелі в індивідуальному обплетенні з кабельними гребінцями, преміальний дизайн корпуса з мінімальним опором повітряному потоку, компактна довжина 140 мм, вентилятор на гідродинамічному підшипнику та японські конденсатори. Водночас елементна база не є повністю топовою — поряд із високоякісними компонентами застосовані й більш доступні. З іншого боку, 10-річна гарантія підтверджує впевненість виробника у надійності власного продукту.

У підсумку APNX MAX G1 850 — вдалий варіант для тих, хто шукає потужний, сучасний і насамперед максимально тихий блок живлення за порівняно доступною ціною.

Переваги:

• відмінний рівень ККД (сертифікат 80 PLUS Gold);
• роздільна стабілізація напруг;
• хороший стан напруг на основних лініях живлення;
• відсутність просідання при підключенні потужної конфігурації;
• повний набір захистів;
• використання виключно японських високотемпературних конденсаторів;
• гідродинамічний підшипник вентилятора;
• дуже комфортний шумовий фон на всьому діапазоні навантажень (сертифікація Cybenetics Lambda A++);
• можливість безшумної роботи при навантаженні до 250 Вт;
• наявність одного 600-ватного PCIe 5.1 (12V-2×6) та трьох 6+2-контактних роз’ємів PCIe;
• невеликі розміри корпусу;
• 10 років гарантії.

Особливості:

• наявність моделей потужністю 1000 та 1200 Вт;
• можливе відчутне нагрівання головного трансформатора при тривалому високому навантаженні у спекотному приміщенні.
