Огляд блока живлення Aerocool AERO WHITE 700W: а ось і родич!

Кілька місяців тому в нашій тестовій лабораторії побував блок живлення Aerocool AERO BRONZE 750W - яскравий представник свіжої лінійки. Якщо коротко, то багато в ньому сподобалося, хоча без компромісів не обійшлося.

Aerocool AERO WHITE 700W

Тепер же до нас потрапила модель зі схожою назвою - Aerocool AERO WHITE 700W. З найменування вже зрозуміло, що мова піде про дещо менш потужне рішення. Та й до того ж з більш низьким ККД рівня 80 PLUS 230V EU замість Bronze. Але наскільки ці зміни торкнулися внутрішню будову новинки та інші її характеристики? Давайте дізнаємося!

Специфікація

Модель

Aerocool AERO WHITE 700W

Тип

ATX12V V2.4

Максимальна потужність, Вт

700

Потужність по каналу +12В, Вт

660

Потужність ліній +3,3В и +5В, Вт

130

Кількість ліній +12В

1

Максимальний вихідний струм каналу +3,3В, А

20

Максимальний вихідний струм каналу +5В, А

20

Максимальний вихідний струм каналу +12В, А

55

Максимальний вихідний струм каналу -12В, А

0,3

Максимальний вихідний струм каналу +5Vsb (чергова лінія живлення), А

2,5

Вхідна напруга, В

200 − 240

Вхідний струм, А

5

ККД, %

До 87

Сертифікований 80 PLUS

230V EU

Метод компенсації коефіцієнта потужності

Активний

Коефіцієнт потужності (PF), %

>90

PCIe-роз'ємів

4 (6+2-контактні)

Модульний

Ні

Розміри вентилятора, мм

120 х 120 х 25

Тип підшипника вентилятора

Ковзання (Sleeve Bearing)

Захисти

OPP, OVP, UVP, OCP, SCP, SIP

Розміри (Д х Ш х В), мм

140 х 150 х 86

Сайт виробника

Aerocool

Сторінка продукту

Упаковка і комплект постачання

Якісна упаковка зазвичай не характерна для настільки доступних рішень. Але в нашому разі вона дозволяє ближче познайомитися з новинкою, повідомляючи безліч корисних відомостей: ККД до 87%, вхідні японські (!) конденсатори, надійні твердотільні ємності у вторинному ланцюзі, кабелі-шлейфи і тиха робота при навантаженні до 60%.

Aerocool AERO WHITE 700W

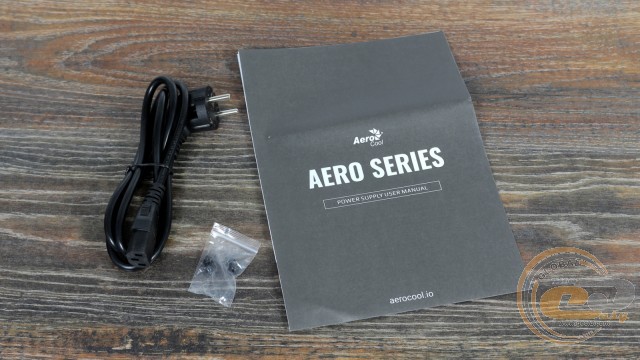

У комплекті постачання є шнур живлення, кріпильні гвинти і інструкція для користувача - нічого зайвого, лише найнеобхідніше.

Зовнішній вигляд

Aerocool AERO WHITE 700W

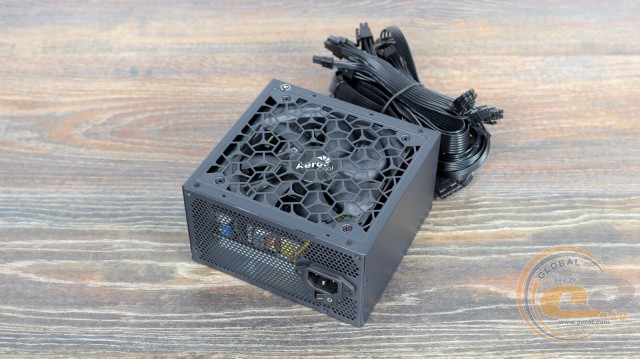

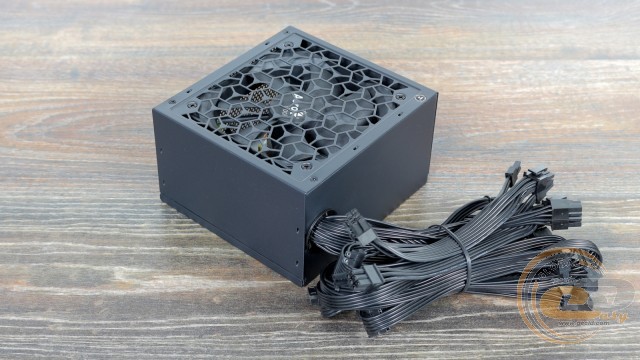

Зовнішність Aerocool AERO WHITE 700W для нас вже не нова - вона повністю копіює вищезгадане «бронзове» рішення.

Aerocool AERO WHITE 700W

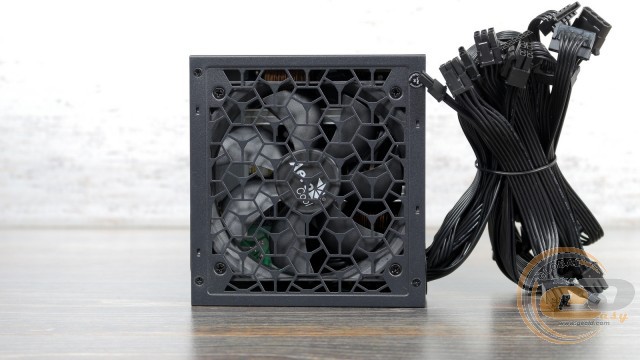

Незвичний дизайн решітки вентилятора виглядає свіжо і оригінально порівняно з іншими джерелами, навіть незважаючи на банальний чорний матовий забарвлення корпуса.

Дізнатися виробника можна за логотипом на пропелеру. У цій же площині маємо чотири гвинти, що захищають доступ всередині. Саме тому один з них запечатаний гарантійною пломбою.

Aerocool AERO WHITE 700W

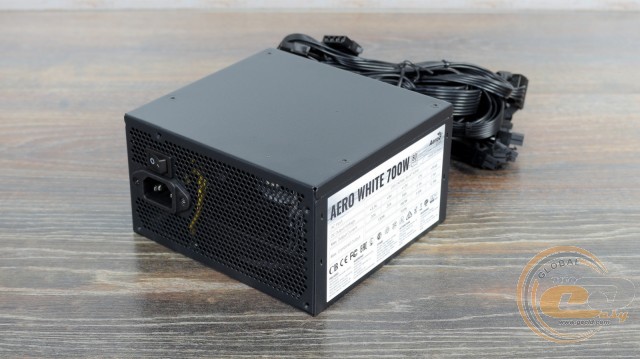

Тил прикрашений дрібними отворами у вигляді сот. Вони розділені роз'ємом живлення і вимикачем - більше нічого цікавого.

Aerocool AERO WHITE 700W

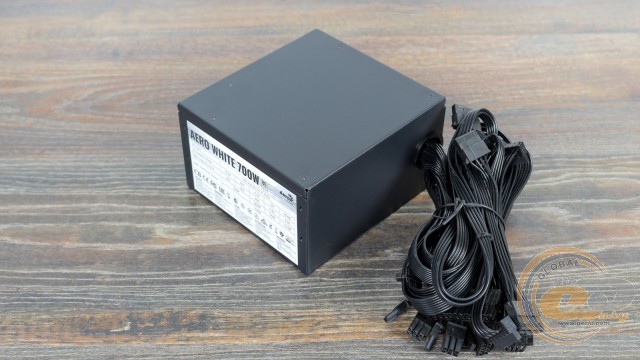

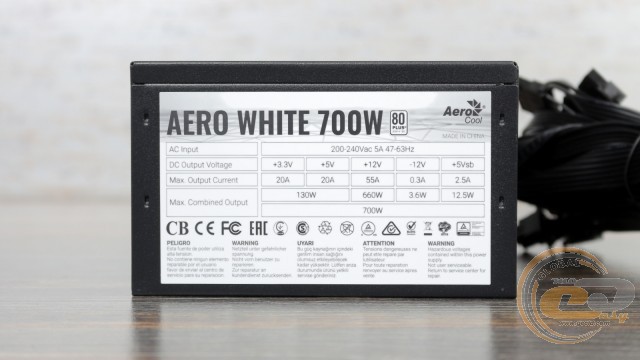

А ось на боковині традиційно знайшлося місце для наклейки, що повідомляє про вольти, ампери і ВАТ. Так, єдина лінія + 12В (що вже само по собі добре) має потужність 660 Вт, що становить 94% від номіналу - не рекордний показник, але цілком хороший. Максимум 130 Вт для більш дрібних каналів +3,3 В і +5 В в сучасних реаліях також вистачить із запасом.

Aerocool AERO WHITE 700W

Усі кабелі у Aerocool AERO WHITE 700W виведені з корпуса. Це одна з причин, завдяки якій настільки потужну начинку вдалося вмістити до компактного корпуса розмірами 140 х 150 х 86 мм.

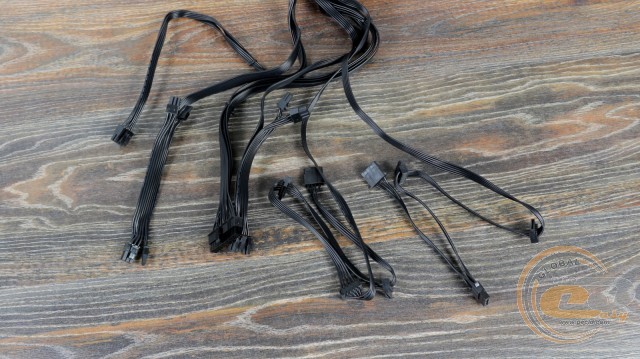

Дроти виконані у вигляді симпатичних і зручних в укладанні шлейфів. Звичний калібр 18 AWG (1,024 мм у діаметрі з площею перетину 0,823 мм2) гарантує певний заділ при високому навантаженні. Та й їх довжини вистачить для прихованого укладання в корпусі ATX.

Повна конфігурація системи кабелів виглядає так:

Типи роз'ємів

Кількість

Довжина дротів до роз'єму (роз'ємів), см

20+4-контактний ATX

1

50

4+4-контактний ATX12V

1

55

два 6+2-контактні PCIe

2

55-70

три SATA + один PATA

1

50-65-80-95

два SATA + два PATA

1

50-65-80-95

Aerocool AERO WHITE 700W

Основні конектори живлення представлені 20+4-контактним ATX і 4 + 4-контактним ATX12V, що дозволить живити навіть топові Hi-End системи. Є також чотири роз'єми PCIe в 6+2-контактному виконанні для підключення пари відеокарт. А для периферії в цілому маємо п'ять SATA і три PATA на двох окремих дротах.

Отже, цікава зовнішність, гідні електротехнічні показники та конектори в достатній кількості - поки причепитися ні до чого. Але ми ж ще не дивилися всередину.

Внутрішня будова

Aerocool AERO WHITE 700W

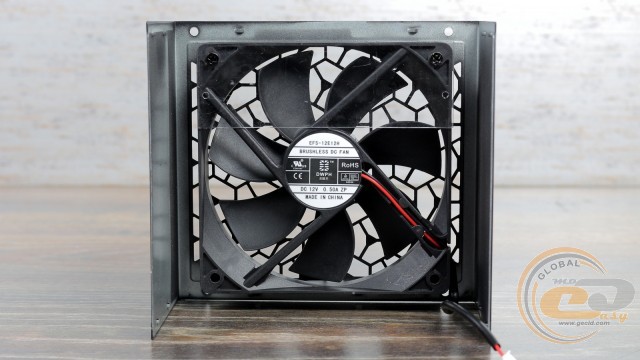

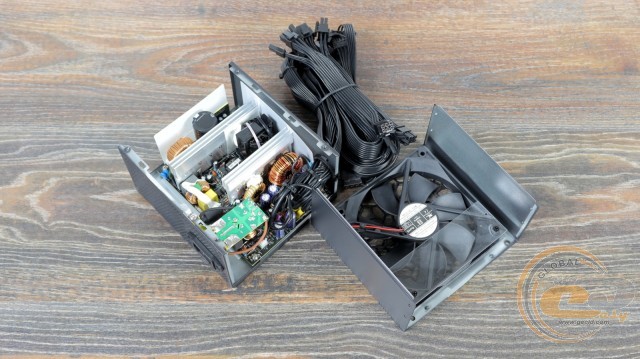

Родинні зв'язки знову дають про себе знати. Цього разу родовід видає 120-мм пропелер DWPH EFS-12E12H - аналогічний використовує «бронзове» рішення. Він же нам раніше зустрічався в недорогих блоках живлення лінійки ZALMAN ZM-LE.

Судячи з наявності літери «S» у назві, всередині застосовується недорогий і найменш надійний підшипник ковзання (Sleeve Bearing). Для оптимізації повітряних потоків є прозора пластина. Енергоспоживання дорівнює 6 Вт (0,5 А при 12 В).

Aerocool AERO WHITE 700W

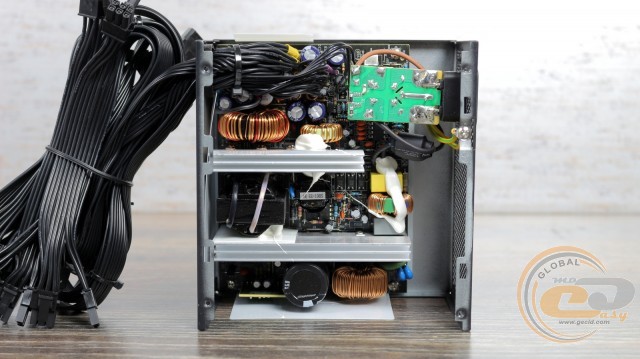

Якщо ж говорити про пасивне охолодження, то всередині застосовуються два довгастих радіатори з потрійними гребінцями - по одному в первинному та вторинному ланцюзі. Так що силовим елементам тут має бути комфортно. Ну а почнемо ми нашу ревізію внутрішнього наповнення з електромагнітного фільтра.

Aerocool AERO WHITE 700W

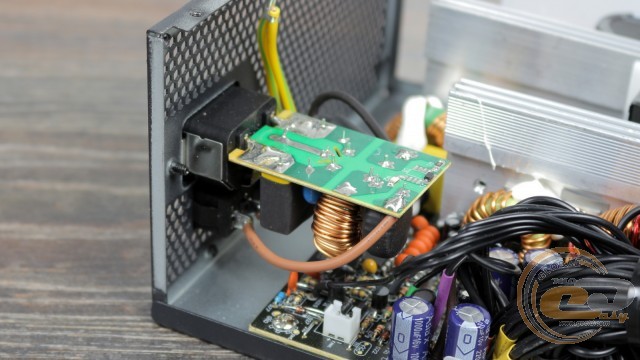

Вхідний роз'єм зустрічає невеликою дочірньою платою з парою дроселів і набором з одного X- і двох Y-конденсаторів.

Aerocool AERO WHITE 700W

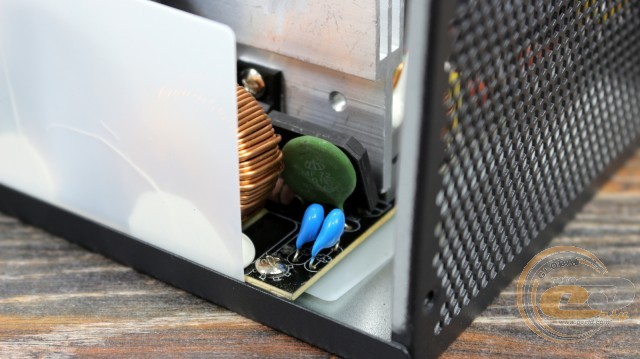

Решта ключові складові EMI-фільтра, у тому числі запобіжник, розпаяні вже на основний PCB.

Aerocool AERO WHITE 700W

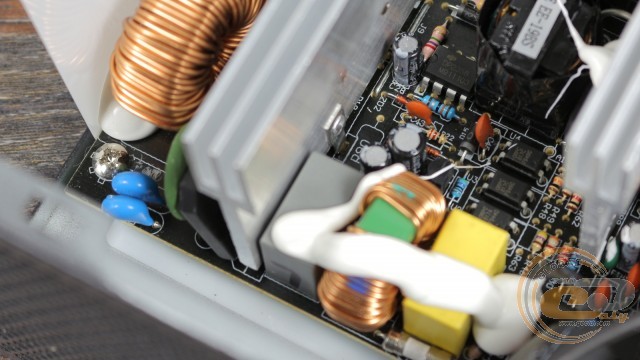

Розміщений далі елемент із позначенням «MF 72» є термістором. А ось варістора, який забезпечує захист від короткочасних коливань напруги, тут немає.

Якось так вийшло, що діодна збірка, розпаяна впритул до радіатора, відігнута від нього і повністю позбавлена контакту з охолоджувачем. В принципі, це некритично навіть для такого потужного рішення з підтримкою тільки мереж 230 В. Але сам по собі такий підхід виглядає дещо дивно.

Aerocool AERO WHITE 700W

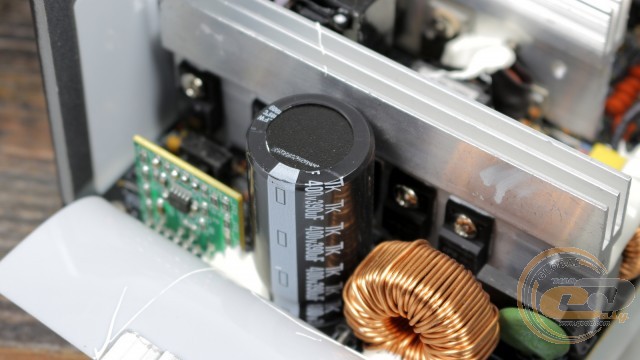

Далі на черзі силові елементи модуля APFC (ці вже посаджені на радіатор), великий дросель даного вузла і конденсатор. На коробці нам обіцяли використання японського вхідного електроліту, і не обманули. Конденсатори виробництва Toshin Kogyo не дуже відомі в наших широтах, але вони справді родом з Японії. Ємність у 390 мкФ для 700-ватного Aerocool AERO WHITE 700W є порівняно невеликою. А ось приналежність до високотемпературної серії гідна похвали.

Aerocool AERO WHITE 700W

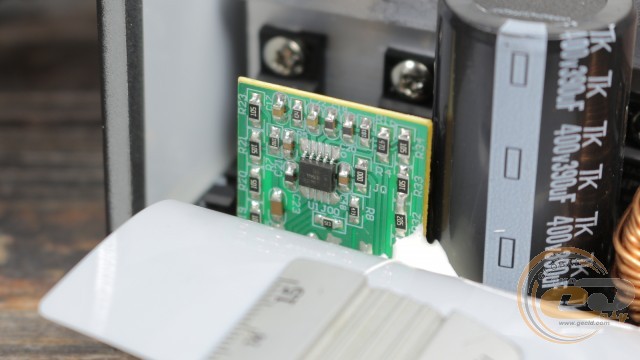

Ще одна стоїть поруч дочірня плата несе на собі мікросхему Champion CM6805BC. Це універсальне рішення відповідає за роботу модуля PFC і виступає в якості ШІМ-контролера блока живлення.

Aerocool AERO WHITE 700W

З огляду на ціновий сегмент пристрою, реалізація первинного ланцюга в цілому порадувала. Подивимося, що нас чекає далі?

Aerocool AERO WHITE 700W

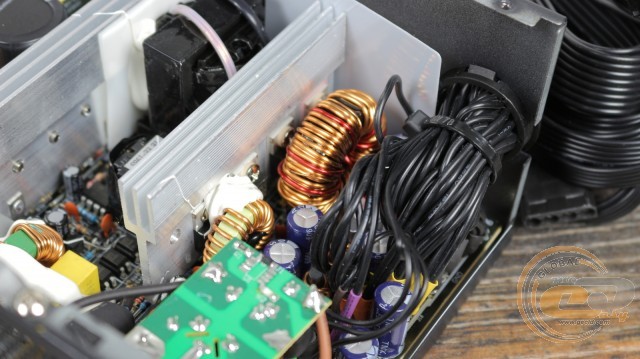

На іншому радіаторі розмістилися силові елементи вторинного перетворювача. Стабілізація напруги організована по груповому принципу: маємо спільний великий дросель для каналів + 5В і + 12В, а також окремий невеликий для напруги +3,3 В.
