Огляд і тестування джерела безперебійного живлення AEG Protect A.1000

21-08-2014

Німецька компанія AEG Power Solutions навряд чи потребує особливого представлення. Почавши свою історію в 1883 році, вона постійно росла та розвивалася. У наш час вона стала одним зі світових лідерів з виробництва систем для одержання енергії з поновлюваних джерел, а також пристроїв для забезпечення живленням різного роду обладнання. Нам же даний бренд більше відомий за якісними ДБЖ, які користуються великою популярністю в Європі й уже потроху завойовують вітчизняний ринок комплектуючих.

Модельний ряд компанії дуже великий і включає до свого складу рішення для всіх сфер ринку. В одному з минулих оглядів ми детально досліджували можливості моделі AEG Protect B.1000 PRO, призначеної для корпоративного сегменту. Зараз же розглянемо пристрій для масового споживача, тобто для домашнього використання - AEG Protect A.1000. Враховуючи показник вихідної потужності на рівні 600 Вт, даний ДБЖ також може виявитися корисним і в малому офісі з 2-3 робочими місцями.

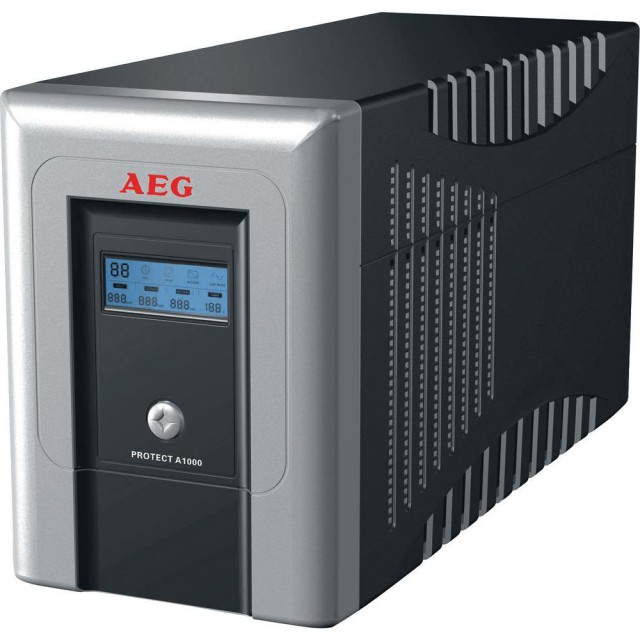

AEG Protect A.1000

Специфікація:

Виробник

AEG Power Solutions

Модель

Protect A.1000

Тип

Лінійно-інтерактивний

(line-interactive)

Вид сигналу на виході

Апроксимована синусоїда

Потужність, ВА/Вт

1000/600

Характеристики вхідного живлення

 Номінальна напруга живлення, В

220 / 230 / 240

Діапазон зміни напруги без переходу на режим роботи від батареї, В

170 - 280

Частота, Гц

50/60 ±5

Максимальна сила струму при номінальному навантаженні, А

-

Характеристики вихідного живлення

 Номінальна напруга живлення, В

230

Відхилення напруги живлення в режимі роботи від мережі (AVR), %

-

Відхилення напруги живлення в режимі роботи від батареї, %

±10

Частота в режимі роботи від батареї, Гц

50/60 ±1

Сила струму (при напрузі 230 В), А

4,3

Батарея

Тип

Негерметизована, що не вимагає технічного обслуговування, швидкозамінна

 Номінальна напруга, В

12

Кількість акумуляторів

2

Ємність кожного акумулятора, А·год

7

Час автономної роботи при номінальному навантаженні, хв

3

Час повної зарядки акумулятора, год

8

Загальні характеристики

ККД, %

-

Рівень шуму, дБ

до 45

Комунікаційні інтерфейси

USB, RS232

Наявність РК-дисплею

Так

Додаткові можливості

Захист від стрибків напруги, захист ліній зв'язку (телефон / LAN), захист від глибокого розряду та перезаряду батареї, наявність вентилятора для додаткового охолодження

Розміри, мм

145 х 205 х 405

Вага разом з акумуляторами, кг

9,5

Гарантія, років

3

Сайт виробника

AEG Power Solutions

Упаковка, комплект поставки та зовнішній вигляд

AEG Protect A.1000

AEG Protect A.1000

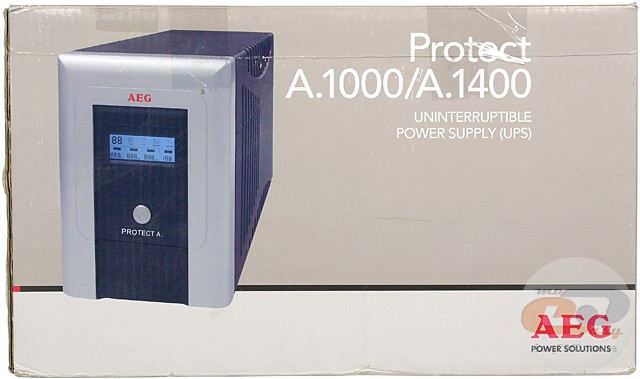

ДБЖ AEG Protect A.1000 постачається в барвистій коробці зі щільного картону, яка забезпечує його захист від ударів і можливих механічних пошкоджень. На упаковці можна виявити зображення пристрою, схему його підключення та короткий опис виходів. За більш детальною технічною інформацією слід звернутися до офіційного сайту компанії. Однак найважливіші особливості не завадило б вказати і на самій коробці.

AEG Protect A.1000

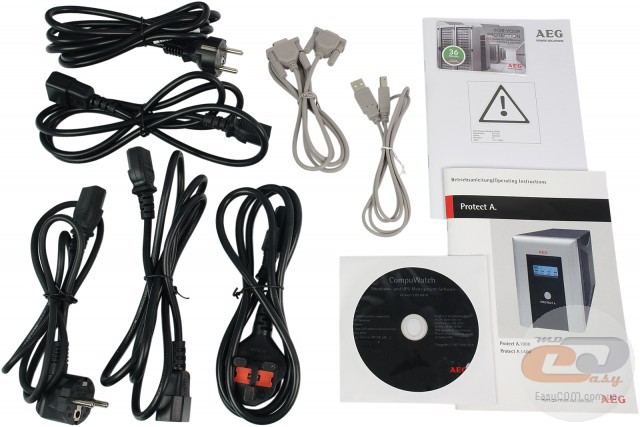

У комплект поставки включені всі необхідні компоненти, які можуть знадобитися користувачу в процесі підключення новинки і її подальшої експлуатації:

  • мережеві шнури живлення з різними типами вилок;
  • два кабелі живлення (тип IEC C13/C14) для підключення пристроїв до ДБЖ;
  • кабель з роз’ємами USB;
  • кабель з роз’ємами RS232 (порт COM);
  • диск із програмним забезпеченням і документацією;
  • посібник користувача.

Зовнішній вигляд

AEG Protect A.1000

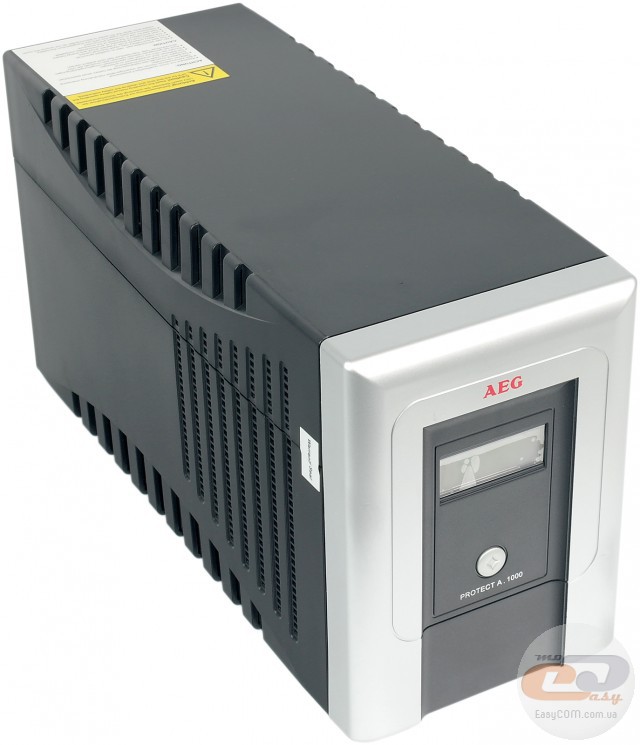

Модель AEG Protect A.1000 має звичну для більшості ДБЖ форму, однак розміри її злегка збільшені й становлять 145 х 205 х 405 мм. Це пояснюється тим, що акумуляторний відсік призначений для двох батарей замість однієї. Корпус ДБЖ зроблений з товстого пластику з ребрами жорсткості усередині. Тому незважаючи на велику вагу пристрою (9,5 кг), уся конструкція є досить жорсткою та монолітною. До якості складання також немає ніяких претензій.

Оскільки модель AEG Protect A.1000 розрахована на порівняно велику потужність (600 Вт), виробник подбав про хорошу вентиляцію корпусу. Відповідні отвори можна виявити майже на всіх його панелях.

AEG Protect A.1000

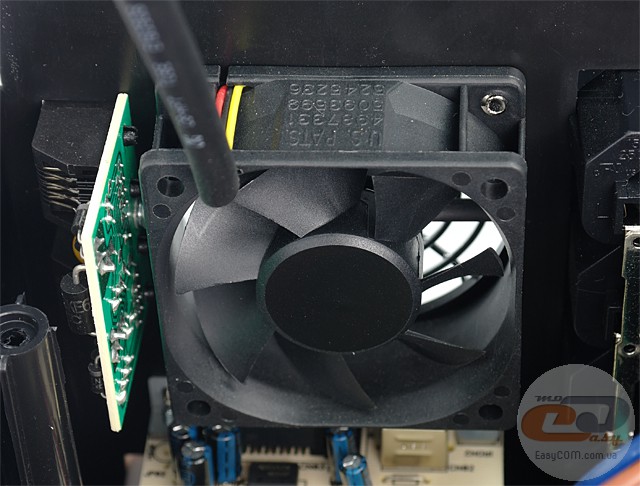

Ще одним елементом системи охолодження пристрою є 60-мм вентилятор SUNON KDE1206PTV1 потужністю 1,8 Вт, розташований на задньому торці. Він вмикається лише в особливо «важких» режимах роботи ДБЖ, таких як перехід на живлення від батареї або зарядка акумуляторів. Шум при цьому за суб'єктивними відчуттями знаходиться на середньому рівні, що досить добре. У конкурентних рішень він часто виходить за межі комфортної зони. Також відзначимо, що усередині ДБЖ розташований термодатчик, який робить роботу вентилятора більш ефективною. Наприклад, під час зарядки батареї, яка триває приблизно 6 годин, він обертається не постійно, а лише перші 70 хвилин.

AEG Protect A.1000

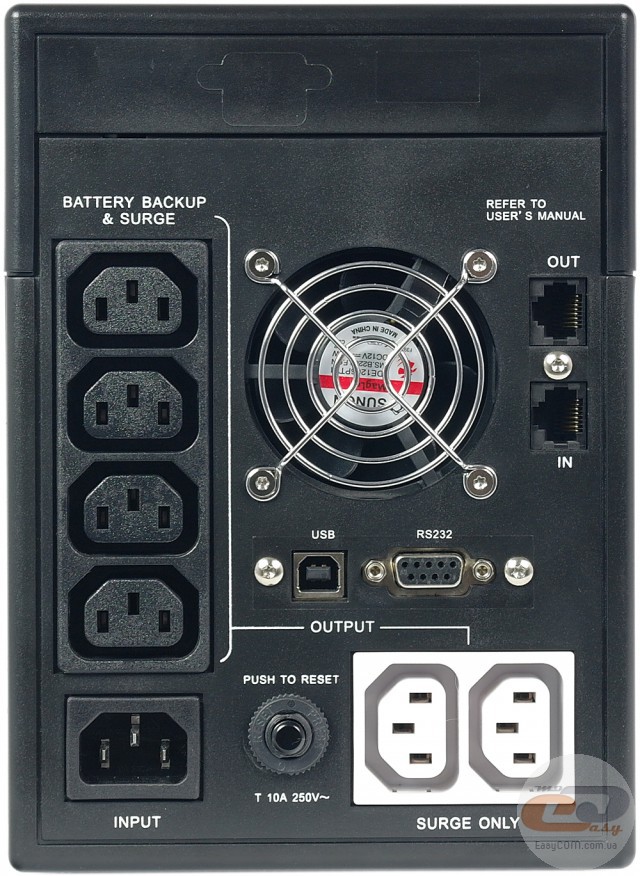

Крім вентилятора, на задню стінку винесені також усі роз’єми та інтерфейси. У лівому нижньому куті розташований вхід для живлення ДБЖ, а біля нього − шість виходів для живлення підключених пристроїв. Усі розетки відповідають стандарту IEC C13, тому для їхнього використання будуть потрібні спеціальні кабелі IEC C13/C14. Нагадаємо, два такі вже є в комплекті поставки, а інші доведеться купувати окремо. Благо вони продаються в кожному магазині комп'ютерної техніки.

Відзначимо, що резервне живлення від батареї подається тільки на чотири верхні розетки (чорного кольору). Інші дві (білого кольору) позбавлені такої можливості й працюють постійно від мережі. При цьому захист від підвищеної напруги реалізований для всіх роз’ємів. Те ж саме можна сказати й про функцію автоматичного регулювання напруги живлення на виході (AVR). Таким чином, до розеток чорного кольору радиться підключати ПК, монітор та інші пристрої, миттєве знеструмлення яких може привести до втрати інформації або ускладнити коректне завершення роботи. Білі ж слід використовувати для живлення різного роду периферії.

Обмін даними з комп'ютером здійснюється за допомогою порту USB або COM (RS232). Також у моделі AEG Protect A.1000 реалізований захист локальної мережі або телефонної лінії від високих сплесків напруги, наприклад, при потраплянні блискавки в провід. Відповідні роз’єми з позначками «IN» і «OUT» знаходяться біля вентилятора. У нижній частині задньої панелі можна виявити багаторазовий автоматичний запобіжник на 10 A.

AEG Protect A.1000

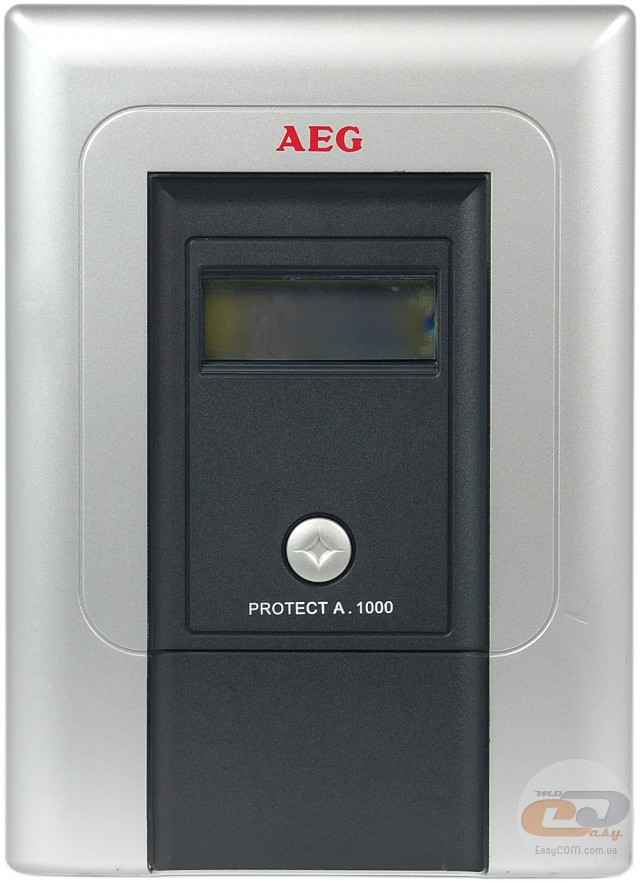

Оскільки передня панель постійно повернута до користувача, то вона має більш презентабельний вигляд. Посередині розташована клавіша ввімкнення пристрою, а трохи вище − LCD-екран із синім підсвічуванням.

AEG Protect A.1000

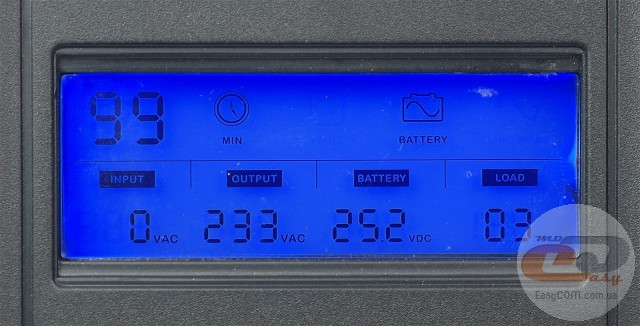

На ньому відображається вся необхідна інформація про стан живлення на вході та виході пристрою, рівень навантаження і приблизний час роботи в автономному режимі. У випадку виникнення помилок або критичних ситуацій сюди також виводяться їхні коди.

Батарея

AEG Protect A.1000

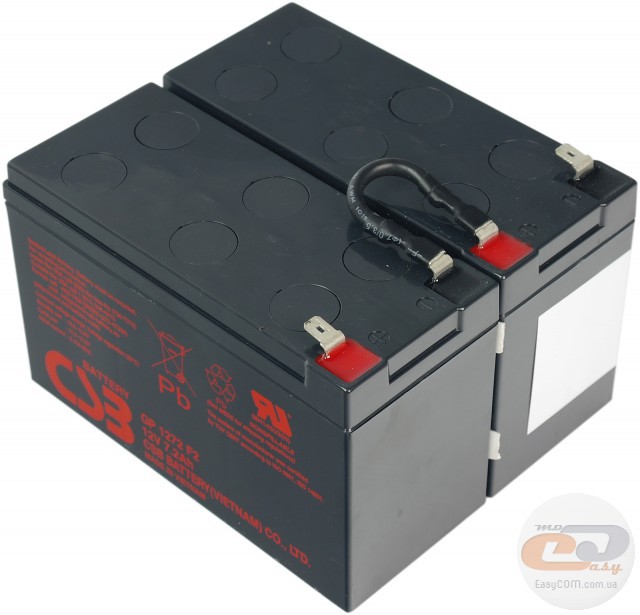

У тестованої моделі застосовується батарея, яка складається з двох акумуляторів CSB Battery GP1272 з робочою напругою 12 В і ємністю 7,2 А·год (20-годинний режим розряду). Відповідно до заяв виробника, термін служби кожного елемента досягає 5 років. Детальнішу інформацію про характеристики батареї (з графіками залежності часу розряду від різних факторів) можна знайти в специфікації, перейшовши за вказаним вище посиланням. Відзначимо, що в моделі AEG Protect A.1000 реалізований захист від глибокого розряду і перезаряду акумуляторів.

AEG Protect A.1000

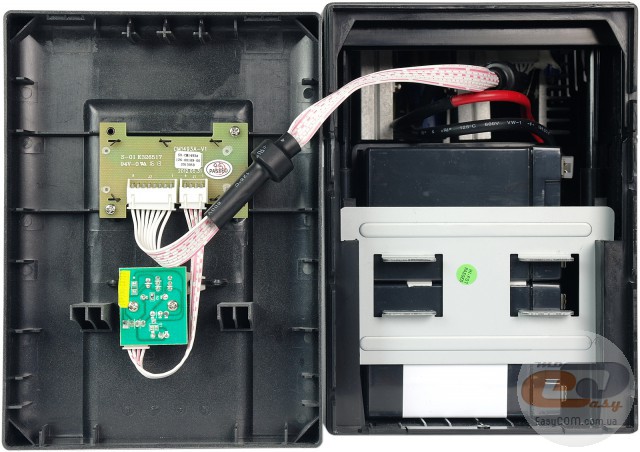

Доступ до батарейного відсіку забезпечується шляхом зняття передньої панелі корпусу, а потім спеціальної захисної металевої рамки. Завдяки такій конструкції не доведеться розбирати весь ДБЖ, а витягнення або заміна самого акумулятора займе лічені хвилини.

Внутрішнє обладнання

AEG Protect A.1000

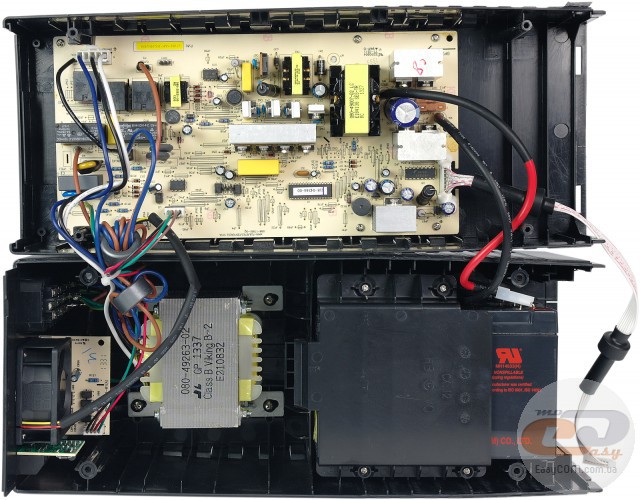

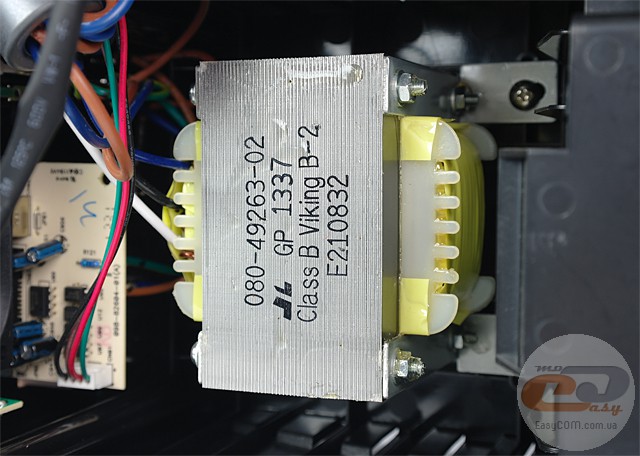

Внутрішній простір моделі AEG Protect A.1000 має дворівневе компонування. У нижній частині корпусу знаходиться згаданий вище відсік для батареї та масивний автотрансформатор. Також тут можна виявити кілька маленьких дочірніх плат, про призначення яких ми розповімо трохи пізніше.

AEG Protect A.1000

AEG Protect A.1000

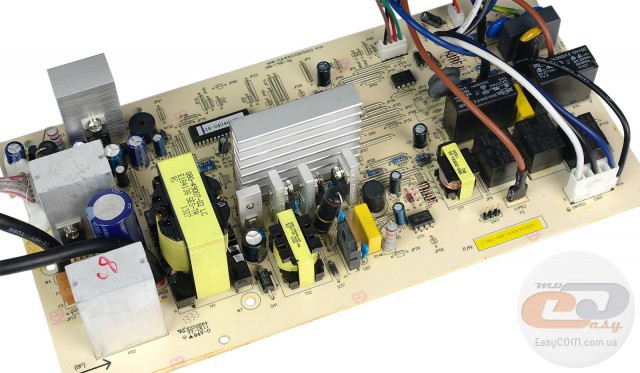

Уся основна мікроелектроніка (керуюча логіка, фільтри, випрямляч, інвертор) зосереджена у верхній частині корпусу, безпосередньо під його кришкою. Доріжки на платі та монтаж елементів виконані досить якісно.

AEG Protect A.1000

Модель AEG Protect A.1000 належить до сімейства лінійно-інтерактивних (line-interactive) ДБЖ із апроксимованою синусоїдою на виході. До складу схеми включений автотрансформатор з обмоткою перемикання, за рахунок чого розширюється діапазон вхідної напруги, при якій пристрій не переходить на режим роботи від батареї. Згідно зі специфікацією, тут він становить 170 - 280 В. В умовах нестабільної електромережі, що особливо актуально для деяких регіонів нашої країни, ця функція виявиться дуже корисною. Крім того, відчутно заощаджується ресурс самої батареї.

AEG Protect A.1000

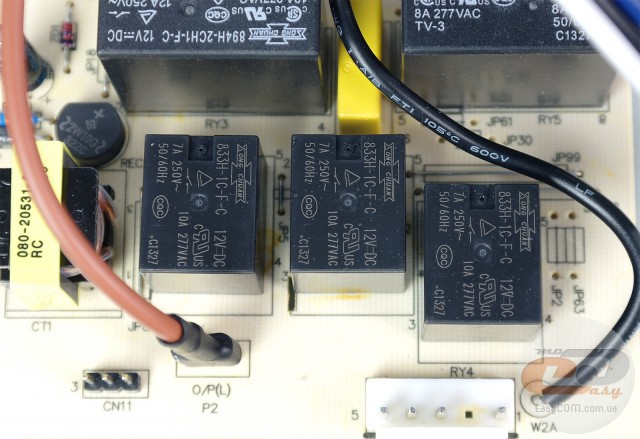

Перемикання між щаблями блока AVR здійснюється за допомогою 3-х механічних реле, кожне з яких розраховане на 7 А при напрузі 250 В. Тобто теоретично пікова потужність підключеного навантаження може становити 1750 ВА (номінальна рівна 1000 ВА). Як бачимо, виробник залишив ще досить солідний запас, що повинно сприятливо позначитися на надійності пристрою та тривалості його служби.

AEG Protect A.1000

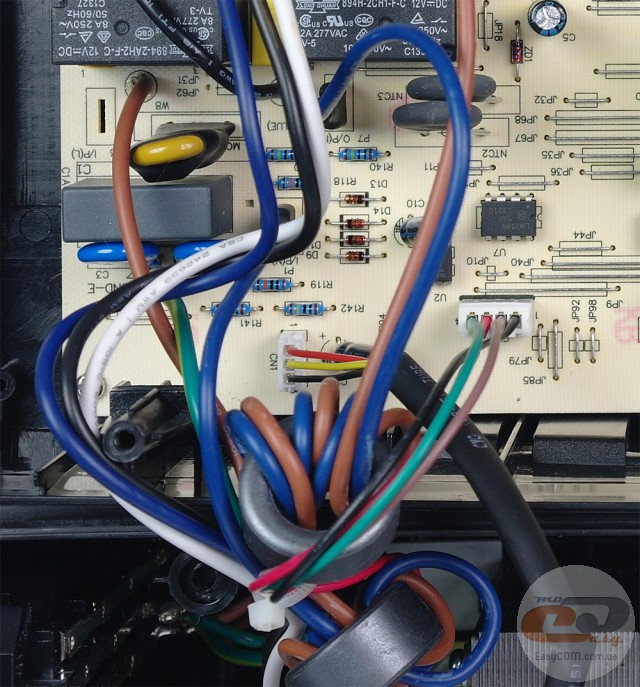

На вході ДБЖ встановлений фільтр для згладжування перешкод, до складу якого включено кілька X- і Y-конденсаторів, а також варистор. Мережеві провідники для зменшення високочастотних наведень просмикнуті крізь феритові кільця.

AEG Protect A.1000

AEG Protect A.1000

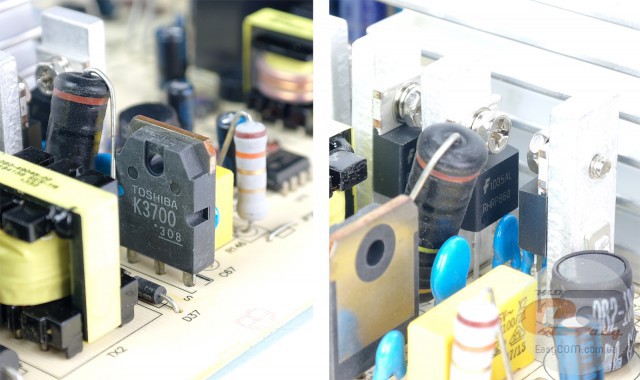

Центральне місце на платі відведене для випрямляча та зарядного пристрою батарей. Даний вузол зібраний на основі чотирьох діодів Fairchild RHRP860, одного потужного транзистора Toshiba K3700 і чотирьох МОН-транзисторів Vishay IRF740. Для кращого охолодження всі елементи оснащені алюмінієвими радіаторами.

AEG Protect A.1000

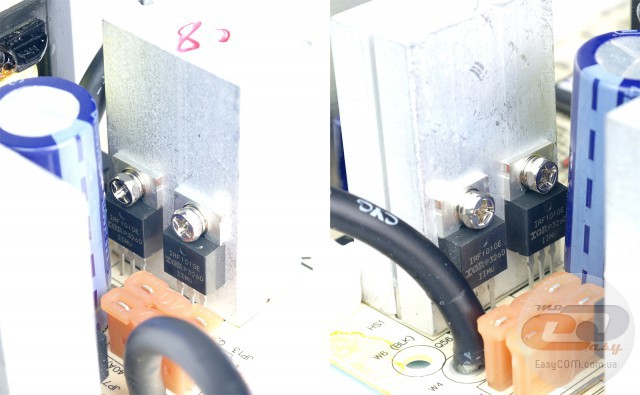

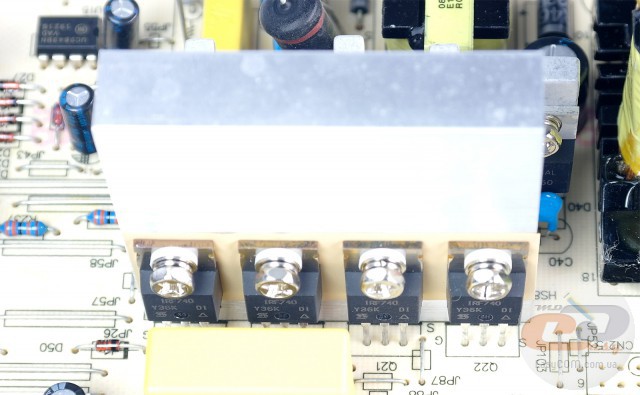

Друга частина схеми являє собою DC-AC-інвертор, який перетворює постійну напругу від акумулятора в змінну з необхідною амплітудою й подає її на вихід для підключення навантаження. До складу перетворювача ввійшли чотири силові транзистори IRF1010E, побудовані за технологією HEXFET. Знову ж, їхньому охолодженню приділена дуже велика увага.

AEG Protect A.1000

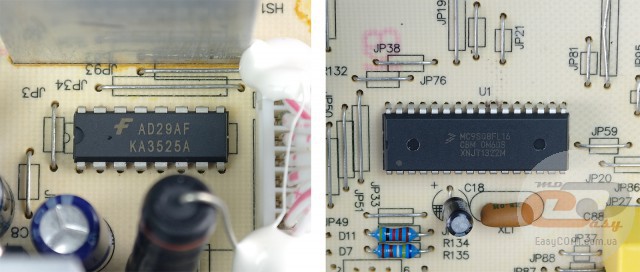

За коректну роботу інвертора відповідає ШІМ-контролер Fairchild KA3525A. Сам же ДБЖ AEG Protect A.1000 функціонує під управлінням процесора Freescale MC9S08FL16 з вбудованою в чіп пам'яттю.

AEG Protect A.1000

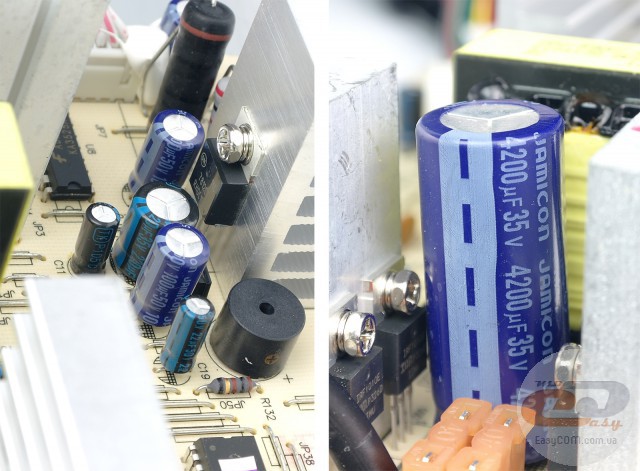

У всіх колах використані переважно тайванські електролітичні конденсатори Jamicon з високотемпературних серій. Судячи з відгуків радіолюбителів, їхню якість можна оцінювати як середню.

AEG Protect A.1000

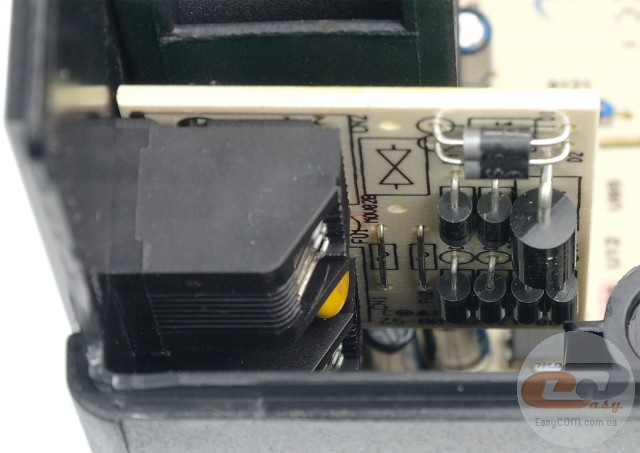

Захист слабкострумової мережі (телефонної або комп'ютерної стандарту Ethernet 10/100 Мбіт/с) від перенапруг реалізований на маленькій платі; заземлення на корпус немає.

AEG Protect A.1000

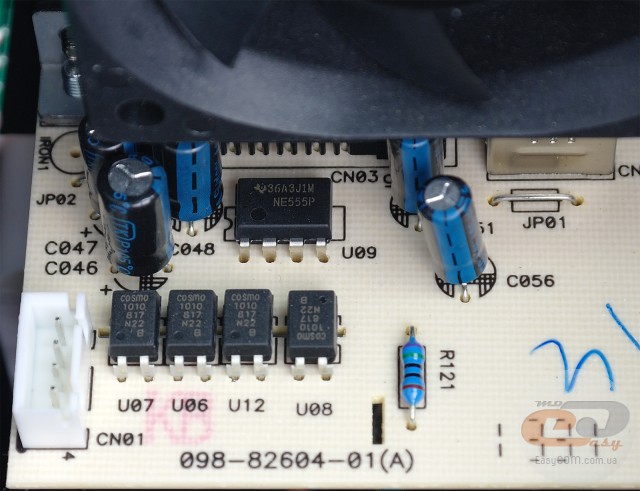

Поруч розташована ще одна дочірня плата з портами USB і COM (RS232), а також компонентами, відповідальними за їхню коректну роботу.

Програмне забезпечення

AEG Protect A.1000

AEG Protect A.1000

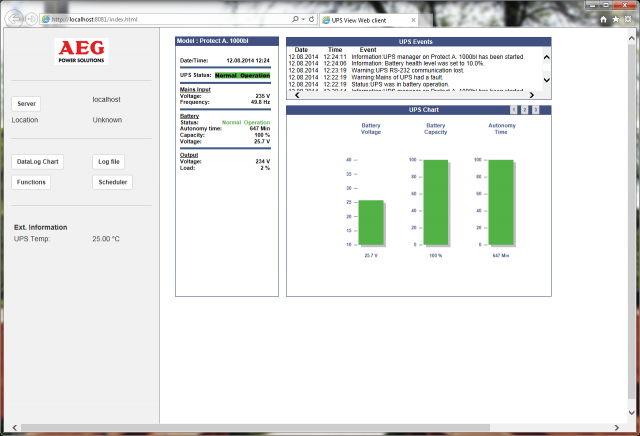

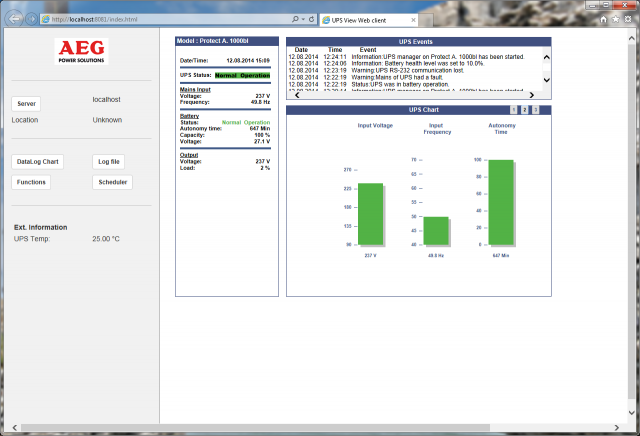

Разом з ДБЖ на диску постачається утиліта, за допомогою якої через WEB-інтерфейс можна відслідковувати стан вхідної та вихідної напруг, рівня навантаження, заряду і ємності батарей, а також приблизний час роботи в автономному режимі.

AEG Protect A.1000

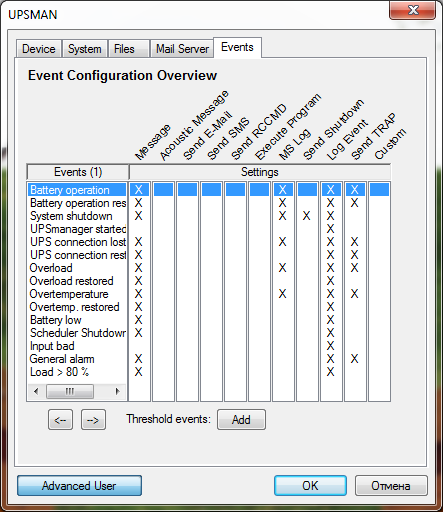

При потребі програма може автоматично створювати звіти та надсилати їх на зазначену електронну адресу. Також повідомлення системного журналу дублюються і в головному вікні WEB-інтерфейсу.

Тестування

Для проведення експериментів ми використовували навантажувальний стенд, мультиметр MASTECH MY64 і осцилограф SDS 200A.

Перевірка роботи модуля AVR

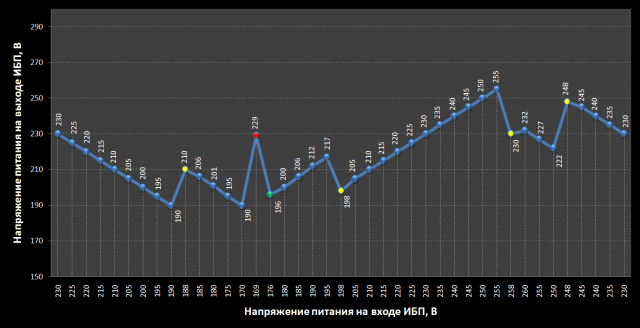

Під час тестування навантажувальний стенд був підключений через ДБЖ і зовнішній автотрансформатор, за допомогою якого моделювалася зміна вхідної напруги. Спочатку ми знижували вхідну напругу, щоб визначити момент переходу AEG Protect A.1000 в автономний режим, а потім − поступово її збільшували. На протязі всього експерименту також відслідковувалася величина вихідної напруги. Навантаження на виході ДБЖ було рівним 100 Вт.

AEG Protect A.1000

Примітка до графіка:

  • точки жовтого кольору - активувався щабель модуля AVR;
  • точка червоного кольору - перехід ДБЖ на роботу від батареї;
  • точка зеленого кольору - перехід ДБЖ на роботу від електромережі.

Нагадаємо, що згідно зі специфікацією, діапазон роботи AEG Protect A.1000 без переходу на акумуляторне живлення становить 170 - 280 В. На практиці ми одержали схожі результати. ДБЖ перемикалося на батарею, коли напруга живлення на вході опускалася до 169 В. При підвищенні напруги до 176 В воно знову переходило на роботу від електромережі, і аж до 260 В ніяких проблем не спостерігалося. Далі експеримент ми не продовжували. Із цього можна зробити висновок, що ДБЖ відмінно справляється зі своїм завданням в умовах нестабільної вхідної напруги.

Тепер давайте більш детально розглянемо роботу модуля AVR, який судячи із графіка, має 4 щаблі. При зміні вхідної напруги у межах 170 - 260 В на виході ДБЖ вона коливалася від 190 В до 260 В. Враховуючи клас пристрою, отримані результати можна вважати цілком прийнятними. Принаймні, його конкуренти, які встигли побувати в нашій тестовій лабораторії, впоралися із цим завданням на такому ж рівні.

До того ж блоки живлення, призначені тільки для мереж 220 В, нормально «переносять» падіння вхідної напруги до 190 В. Виключенням є лише відверто бюджетні моделі сумнівної якості та походження. Про блоки, здатні працювати у всьому діапазоні (100 - 240 В), взагалі немає навіть змісту говорити в даному контексті.

Тривалість автономної роботи

При навантаженні 600 Вт (ігрова конфігурація з однією потужною відеокартою, продуктивний сервер або 2-3 офісні комп'ютери) у режимі роботи від батареї остання повністю розряджається за 4 хвилини 56 секунд. Це дуже хороший показник, особливо на тлі конкурентних рішень, обладнаних тільки одним елементом живлення. У них, як правило, час автономної роботи при аналогічному навантаженні рідко коли дотягує до 2 хвилин.

Але повернемося до героя нашого огляду. Знизивши навантаження до 300 Вт (ПК середнього рівня), а потім до 150 Вт (офісна система), час автономної роботи зріс до 14 хвилин 40 секунд і 32 хвилин 50 секунд відповідно. Знову ж, інакше як прекрасними такі результати не назвеш.

Повна зарядка акумулятора триває 5 годин 52 хвилини.

Робота AEG Protect A.1000 у режимі живлення від батареї супроводжується звуковим сигналом (приблизно один раз на 10 секунд). У міру розряду акумуляторів періодичність його подачі збільшується.

Рівень енергоспоживання

Під час зарядки батареї ДБЖ споживає 47 Вт, а при роботі із зарядженими акумуляторами й без навантаження - 17 Вт.

Стан вихідного сигналу

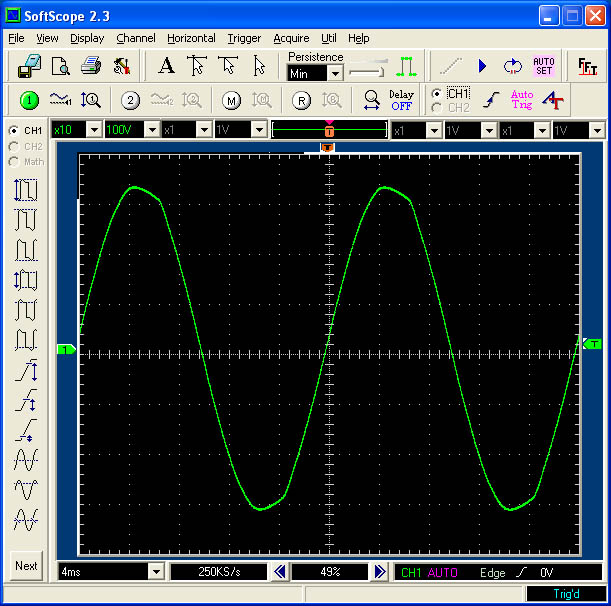

AEG Protect A.1000

Робота від мережі

AEG Protect A.1000

Робота від батареї (заряд - 100%), навантаження - 150 Вт

AEG Protect A.1000

Робота від батареї (заряд - 10%), навантаження - 150 Вт

AEG Protect A.1000

Робота від батареї (заряд - 100%), навантаження - 600 Вт

AEG Protect A.1000

Робота від батареї (заряд - 50%), навантаження - 600 Вт

AEG Protect A.1000

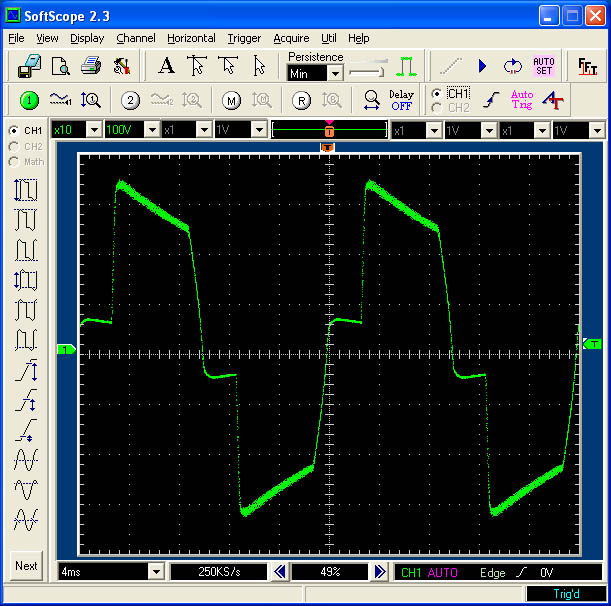

Робота від батареї (заряд - 10%), навантаження - 600 Вт

Під час роботи від мережі на виході ДБЖ AEG Protect A.1000 формується чиста синусоїда без видимої апроксимації. При переході в автономний режим (від батареї) сигнал має більш трапецієподібну форму. Причому, чим більше навантаження й чим менший заряд акумулятора, тем видніше проявляються деформації піків. Таким чином, пристрої із трансформаторними блоками живлення й електродвигуни змінного струму до даного ДБЖ підключати не варто, оскільки подача несинусоїдального сигналу для них загрожує виходом з ладу. Але звичайному користувачу не варто особливо переживати з цього приводу, оскільки сучасні ПК, монітори й істотна частина периферії та побутової техніки обладнуються імпульсними блоками живлення, для яких трапецієподібна форма сигналу є повністю «невинною».

Однак вона приводить до появи додаткових перешкод на внутрішніх виходах блоків живлення пристроїв, які працюють від подібного роду ДБЖ. Тому до AEG Protect A.1000 не радиться підключати дорогу та чутливу до перешкод аудіо- і відеоапаратуру.

Хоча, знову ж, навряд чи в цьому випадку це варто вважати недоліком, оскільки ця модель орієнтована зовсім на інший сегмент ринку, який включає в себе домашні й офісні системи.

Практичні випробування на реальній конфігурації

Також була випробувана робота ДБЖ разом з реальною конфігурацією із блоком живлення, оснащеним активним модулем корекції коефіцієнта потужності (APFC). Навантаження під час проведення експерименту становило 430 Вт.

Материнська плата

ASUS P9X79 PRO (Socket LGA 2011, Intel X79 Express)

Процесор

Intel Core i7-4960X (LGA2011, 3,6 ГГц, L3 12 МБ) @4,4 ГГц, 1,3 В

Кулер

Thermalright TRUE Spirit 120M

Оперативна пам'ять

4 x DDR3-1333 4096 MБ Transcend PC3-10600

Відеокарти

NVIDIA GeForce GTX 780

Жорсткий диск

Western Digital Caviar Blue 1 ТБ (WD10EALX)

Корпус

Spire SwordFin SP9007B із двома 120 мм вентиляторами

Блок живлення

Seasonic X-560 Gold (560 Вт, 80 PLUS Gold)

Ватметр

Seasonic PowerAngel

Мультиметр

MASTECH MY64

Ми відключали електроживлення й відслідковували реакцію системи на перехід пристрою в режим роботи від батареї і назад від мережі. Цей тест був пророблений п'ять раз, і ніяких збоїв або перезавантажень комп'ютера не відбувалося. Із цього можна зробити висновок, що модель AEG Protect A.1000 без проблем працює з блоками живлення, обладнаними модулями APFC, а час перемикання між режимами ДБЖ ніяк не позначиться на стабільності функціонування всієї системи.

Висновки

AEG Protect A.1000

Незважаючи на бюджетну спрямованість, ДБЖ AEG Protect A.1000 не втратило ті риси, які властиві більш дорогим рішенням, що випускаються під брендом AEG. Дана модель також відрізняється високою якістю складання, хорошим добором елементної бази та продуманою системою охолодження. Велика увага приділена й різного роду захистам. Крім основних типів, тут також присутній захист мережі від стрибків напруги й захист акумуляторів від перезаряду й глибокого розряду. Крім того, усередині корпусу постійно ведеться моніторинг температури повітря, і при потребі може вмикатися вентилятор на задній стінці. Відзначимо, що працює він порівняно тихо й лише в певні моменти часу, а не постійно.

Що ж стосується заявлених характеристик самого ДБЖ, то вони були повністю підтверджені на практиці. Модель AEG Protect A.1000 без проблем справляється з навантаженням в 600 Вт, і у випадку зникнення енергії в електромережі може працювати в автономному режимі ще майже 5 хвилин. Якщо навантаження зменшується, то цей час значно збільшується.

Оскільки AEG Protect A.1000 належить до лінійно-інтерактивного класу (line-interactive), то до його складу включений модуль AVR. Завдяки йому, при осіданнях напруги на вході аж до значення 170 В, на виході вона не опуститься нижче 190 В. Причому батарея в цей час не задіюється, що позитивним чином позначається на її ресурсі.

Також дуже часто багатьох користувачів цікавить питання: «Як поведеться ДБЖ у зв'язуванні із блоком живлення, обладнаним модулем APFC?». Купуючи модель AEG Protect A.1000 можна не переживати з цього приводу. Як показав експеримент, ніяк проблем у цьому плані виникнути не повинно.

При проектуванні даного пристрою виробник не забув і про його споживчі якості. Крім приємного зовнішнього вигляду, AEG Protect A.1000 також притягує увага й LCD-дисплеєм, на якому відображається вся необхідна інформація про стан пристрою та мережі. Також моніторинг за цими параметрами можна виконувати й безпосередньо з операційної системи. Для цього потрібно всього лише підключити пристрій до ПК і встановити програмне забезпечення з диска.

Підводячи підсумки, можна сказати, що дана модель відмінно підійде для домашньої конфігурації (у тому числі й ігрової) або ж для 2-3 офісних систем.

Переваги:

  • продумана конструкція шасі та хороша жорсткість усього корпусу;
  • наявність рідкокристалічного екрану;
  • наявність комунікаційних інтерфейсів USB і COM (RS232);
  • можливість роботи в широкому діапазоні вхідної напруги (170 - 280 В) без перемикання на живлення від батареї;
  • елементна база хорошого рівня;
  • простий і зручний процес встановлення та заміни батареї;
  • досить великий час роботи в автономному режимі;
  • наявність захисту від перезаряду та глибокого розряду акумулятора;
  • наявність захисту телефонної лінії та локальної мережі стандарту Ethernet 10/100 Мбіт/с;
  • наявність фільтрів для згладжування перешкод;
  • ефективне охолодження компонентів ДБЖ;
  • вентилятор працює не постійно, а лише в певні моменти часу (залежить від показів термодатчика, розташованого усередині);
  • відсутність проблем при роботі із блоками живлення, обладнаними модулями APFC;
  • зручне та практичне програмне забезпечення;
  • 3 роки гарантії.

Особливості:

  • в автономному режимі роботи при великих навантаженнях і малому заряді батареї вихідний сигнал набуває трапецієподібної форми;
  • залежно від рівня вхідної напруги живлення на виході може коливатися в межах 190 - 260 В;
  • вихідної потужності в 600 Вт вистачить для продуктивної ігрової конфігурації або 2-3 офісних систем;
  • робота ДБЖ у режимі живлення від батареї супроводжується періодичним звуковим сигналом;
  • у моменти роботи вентилятора рівень шуму можна оцінити як середній.
