Огляд блока живлення 2E GAMING EXTRA POWER 800W: тихий та потужний

Нарешті у нас на тестуванні представник топової лінійки блоків живлення від 2E. 2E GAMING EXTRA POWER 800W (2E-EP800GM-140) може похвалитися сертифікатом 80 PLUS Gold, DC-DC-перетворювачами напруг та повністю модульним під’єднанням кабелів. За все це просять $100-110 або ₴4000-4400, що відповідає вартості «золотих» 750-ватників від інших виробників.

Але є в даного блока живлення те, що не завжди характерно для рішень такої потужності. Про це розповімо далі, а заодно постараємося якнайдетальніше оглянути схемотехніку цього пристрою та ретельно перевірити його реальні можливості.

Специфікація

Модель	2E GAMING EXTRA POWER 800W (2E-EP800GM-140)
Тип	ATX12V
Максимальна потужність, Вт	800
Потужність по каналу +12В, Вт	800
Потужність ліній +3,3В і +5В, Вт	120
Кількість ліній +12В	1
Максимальний струм каналу +3,3В, А	22
Максимальний струм каналу +5В, А	22
Максимальний струм каналу +12В, А	66,67
Максимальний струм каналу -12В, А	0,3
Максимальний струм каналу +5Vsb (чергова лінія живлення), А	3
Вхідна напруга, В	100 − 240
Вхідний струм, А	10
ККД, %	≤92
Сертифікація 80 PLUS	Gold
Метод компенсації коефіцієнту потужності	Активний
Коефіцієнт потужності (PF), %	≤99
PCIe-роз’ємів	4 (6+2-контактні)
Роз’єм PCIe 5.0 (12VHPWR)	Немає
Модульний	Так
Розміри вентилятора, мм	135 х 135 х 25
Тип підшипника вентилятора	Гідродинамічний (FDB)
Захисти	OCP, OVP, OPP, SCP, UVP
Розміри (Д х Ш х В), мм	160 х 150 х 86
Гарантія, років	3
Сайт виробника	2E GAMING
Сторінка для купівлі	2E GAMING EXTRA POWER 800W

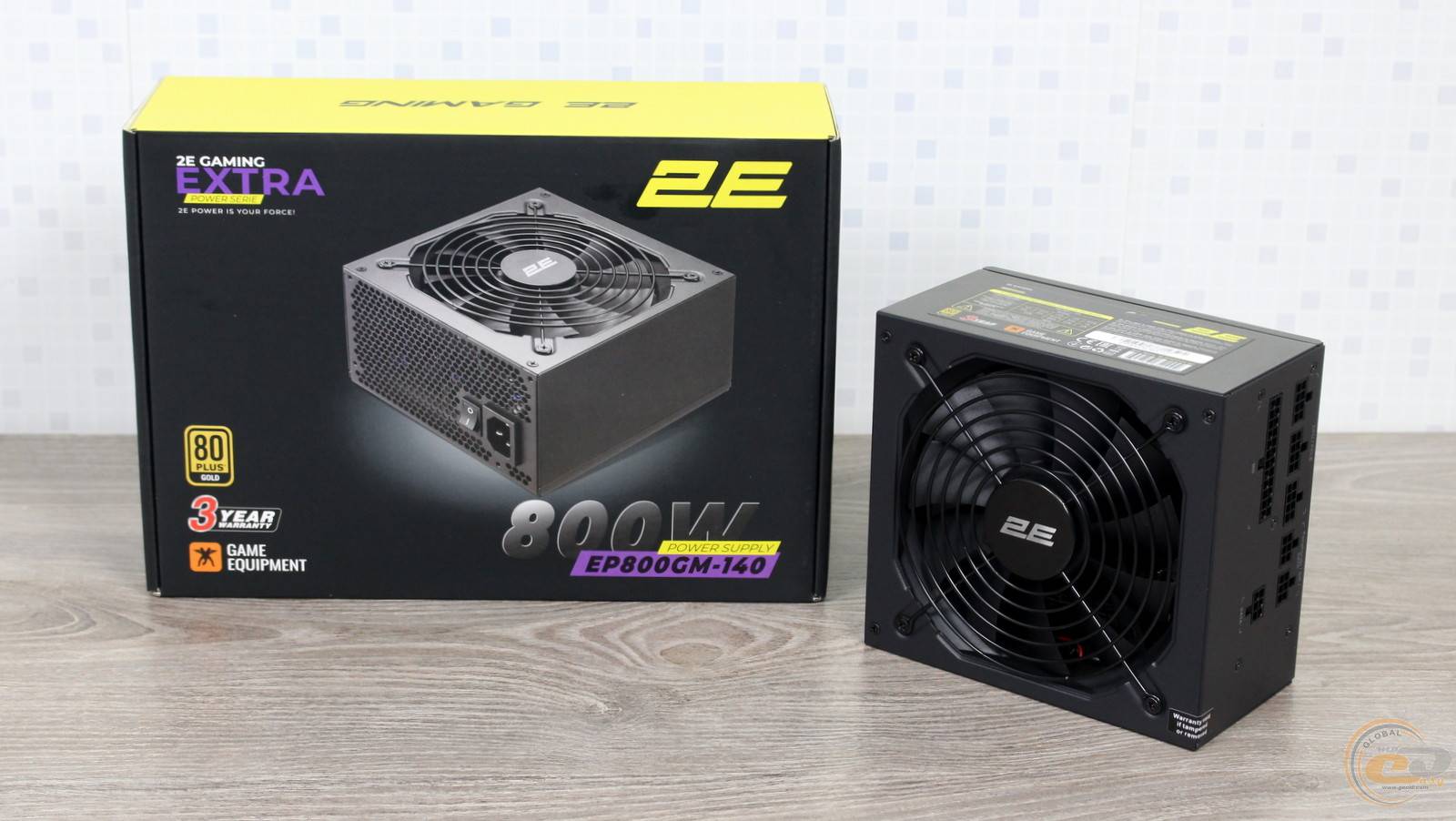

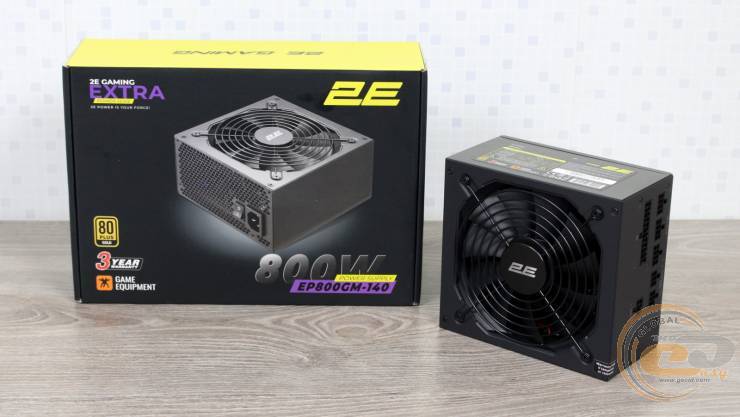

Паковання та комплект постачання

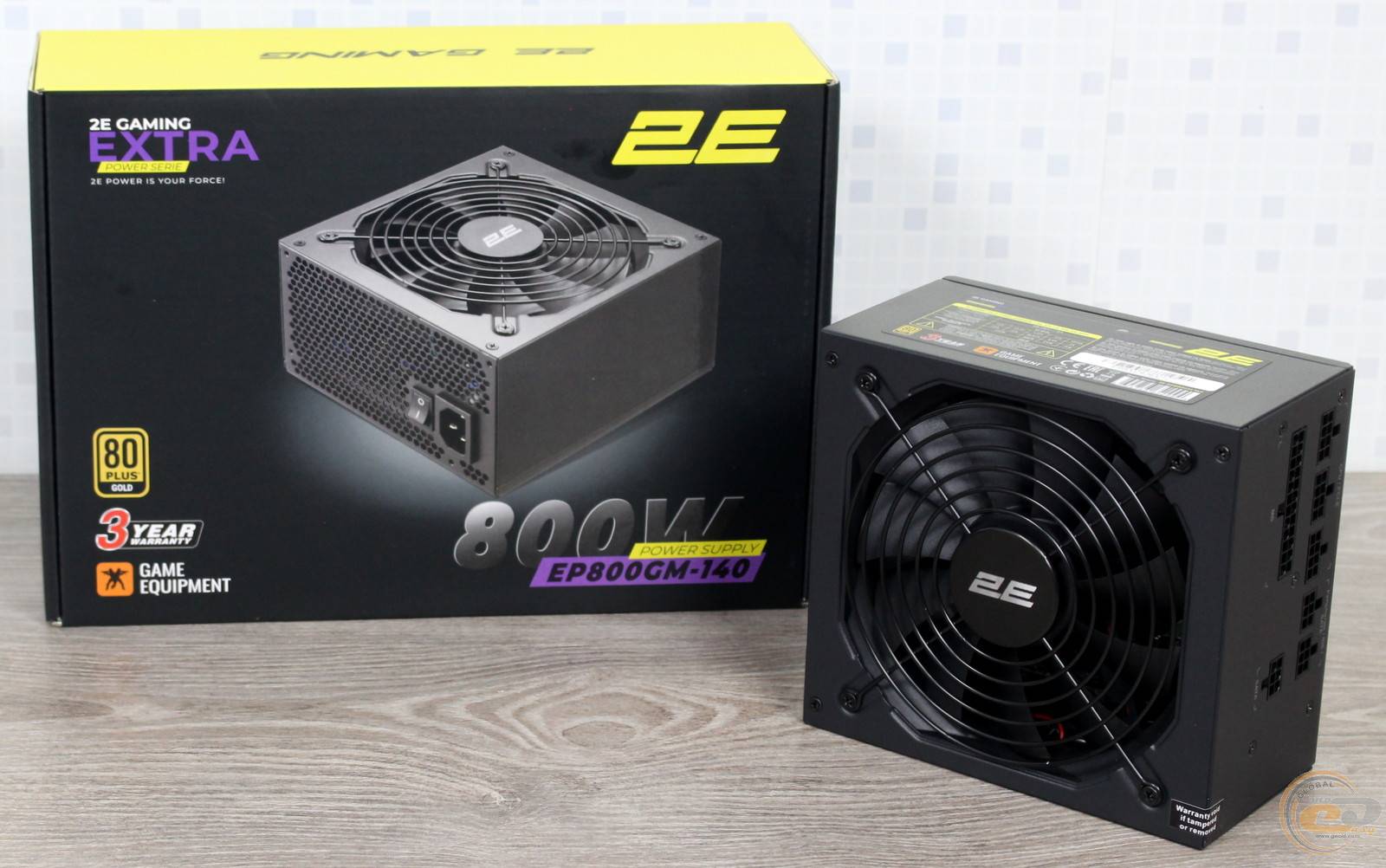

Коробка описує всі ключові параметри 800-ватника, включаючи потужність кожної лінії живлення та список наявних конекторів. До речі, на сайті виробника також є згадки про моделі даної лінійки потужністю 750, 850 та 1000 Вт.

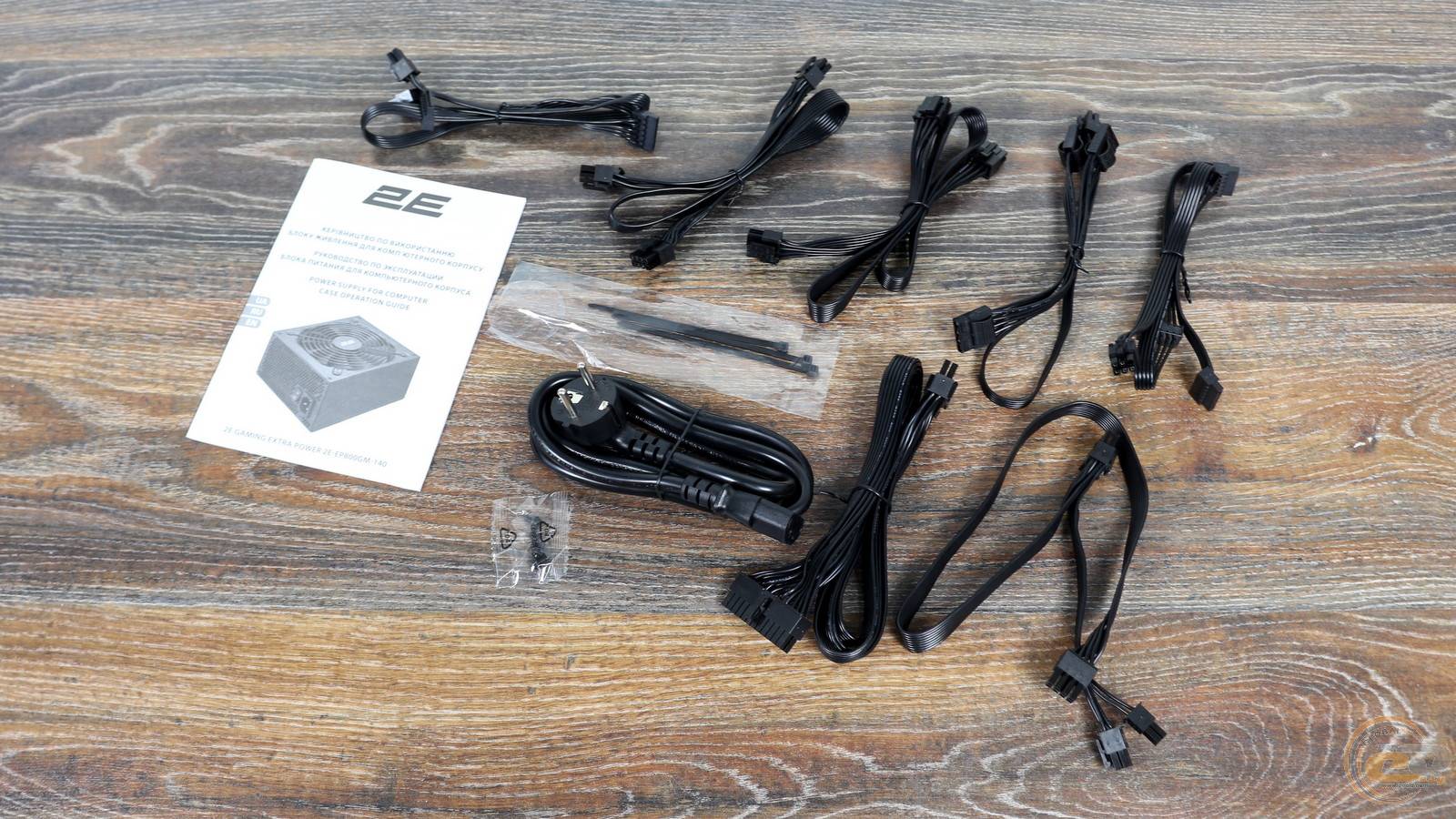

Оскільки перед нами цілком модульне рішення, то його комплектація включає в себе чимало елементів:

• набір під’єднуваних вихідних кабелів;
• кабель живлення довжиною 1,2 м;
• стяжки для проводів;
• кріпильні гвинти;
• паперову інструкцію з експлуатації пристрою.

Зовнішній вигляд

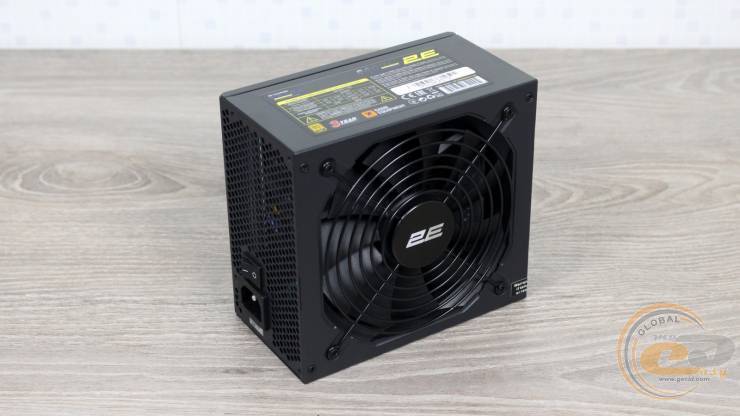

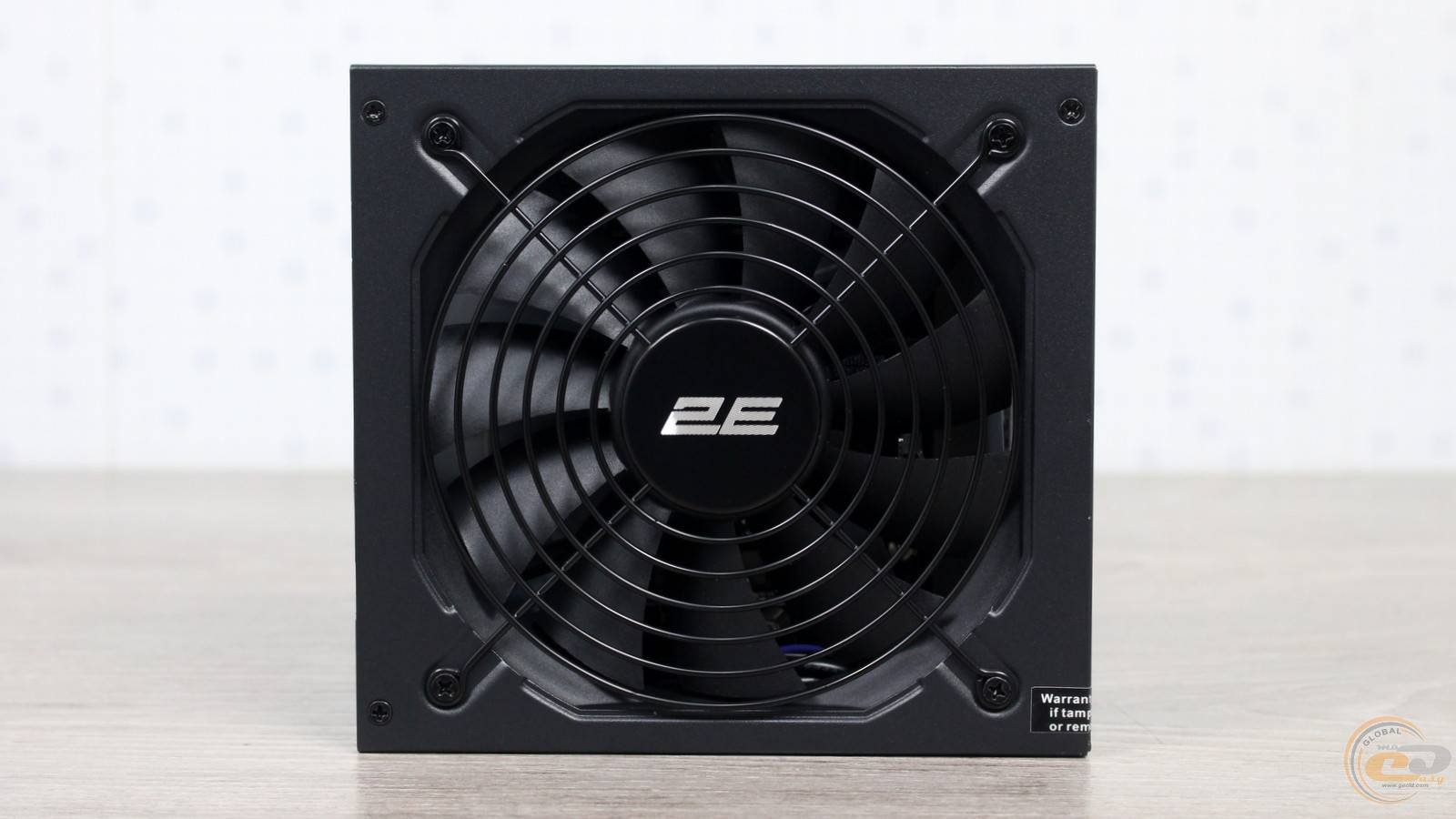

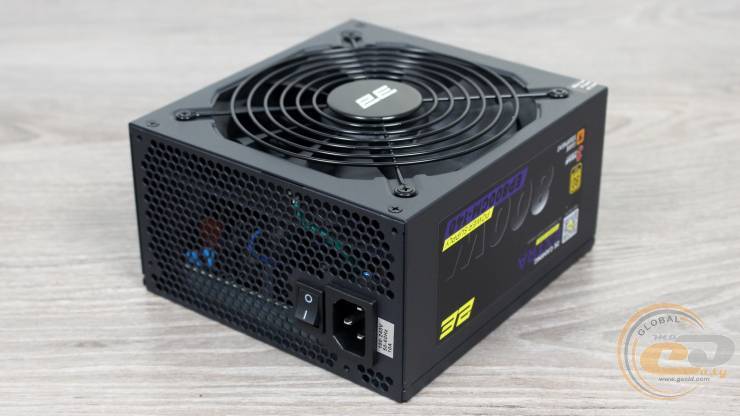

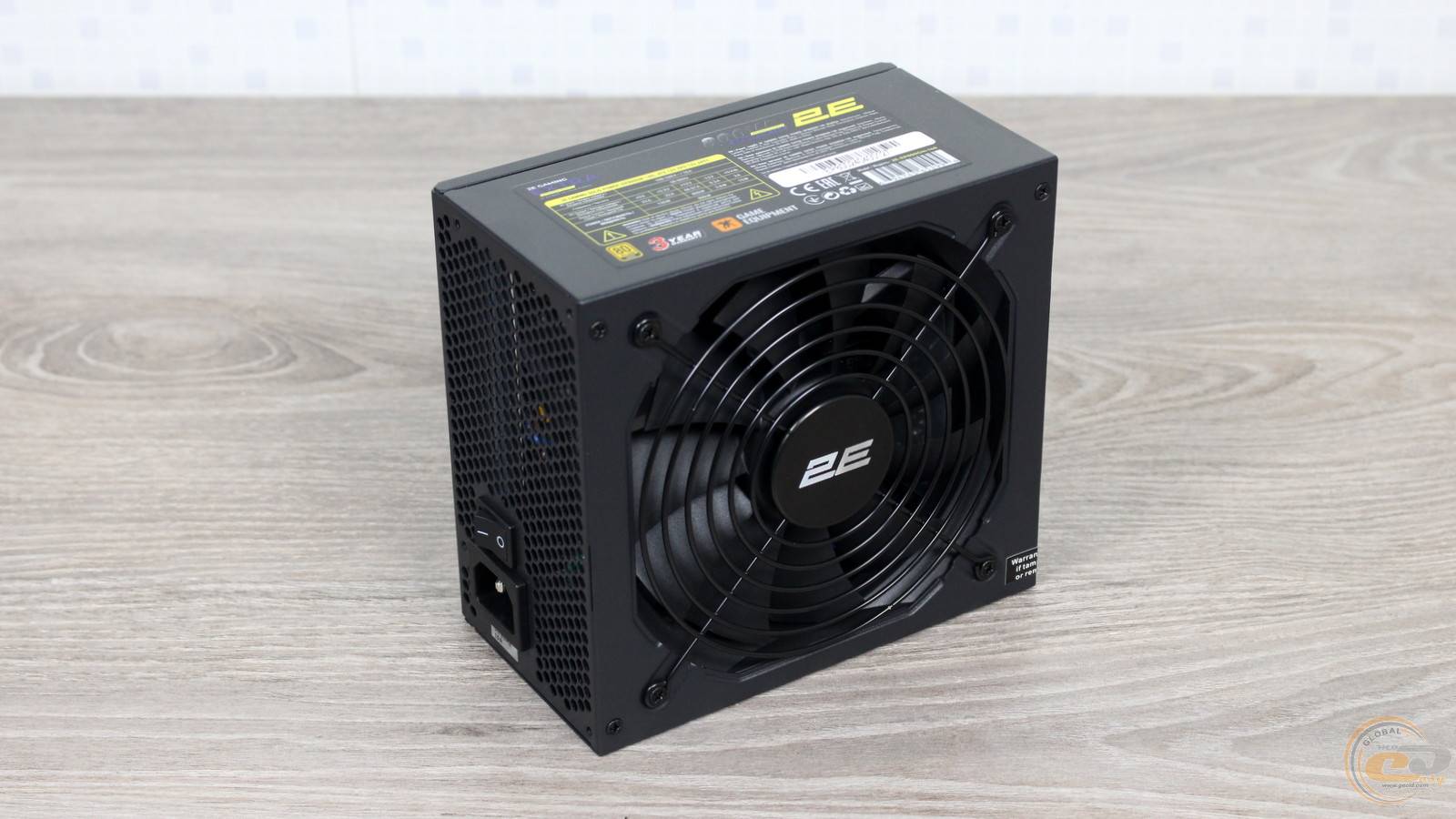

Чорний матовий корпус, виготовлений із 0,5-мм сталі, решітка типу гриль, гарантійна пломба і логотип виробника — все це у 2E GAMING EXTRA POWER 800W цілком звичне.

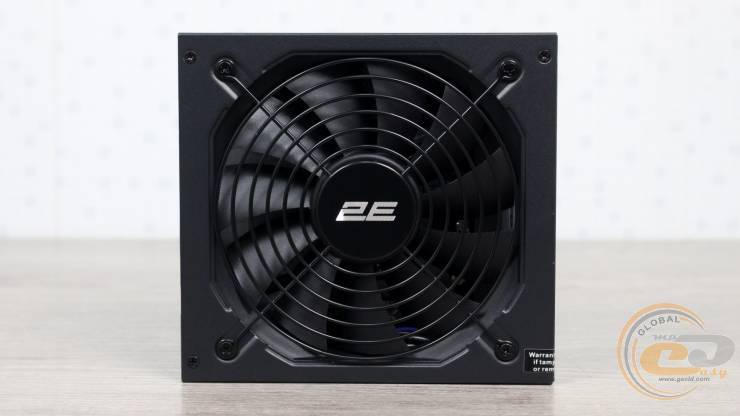

Через використання 140-мм вентилятора (також чорного) розміри пристрою дещо більші за мінімальні: 160 х 150 х 86 мм.

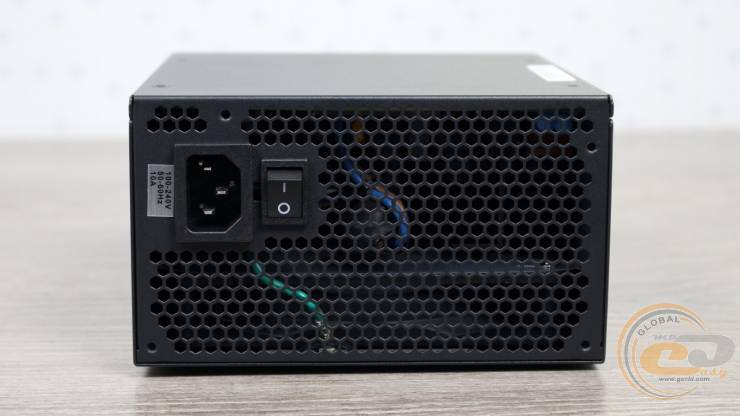

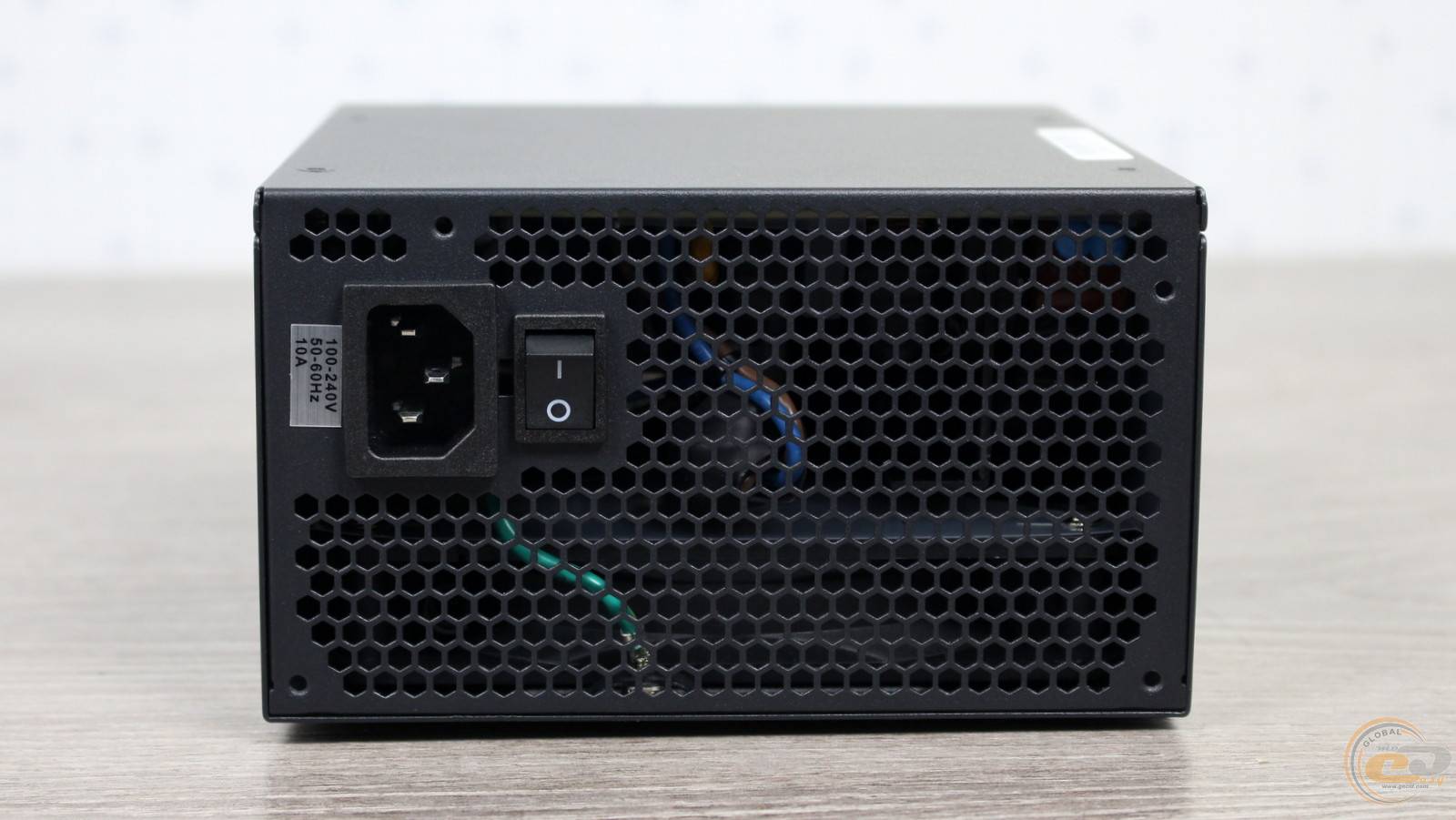

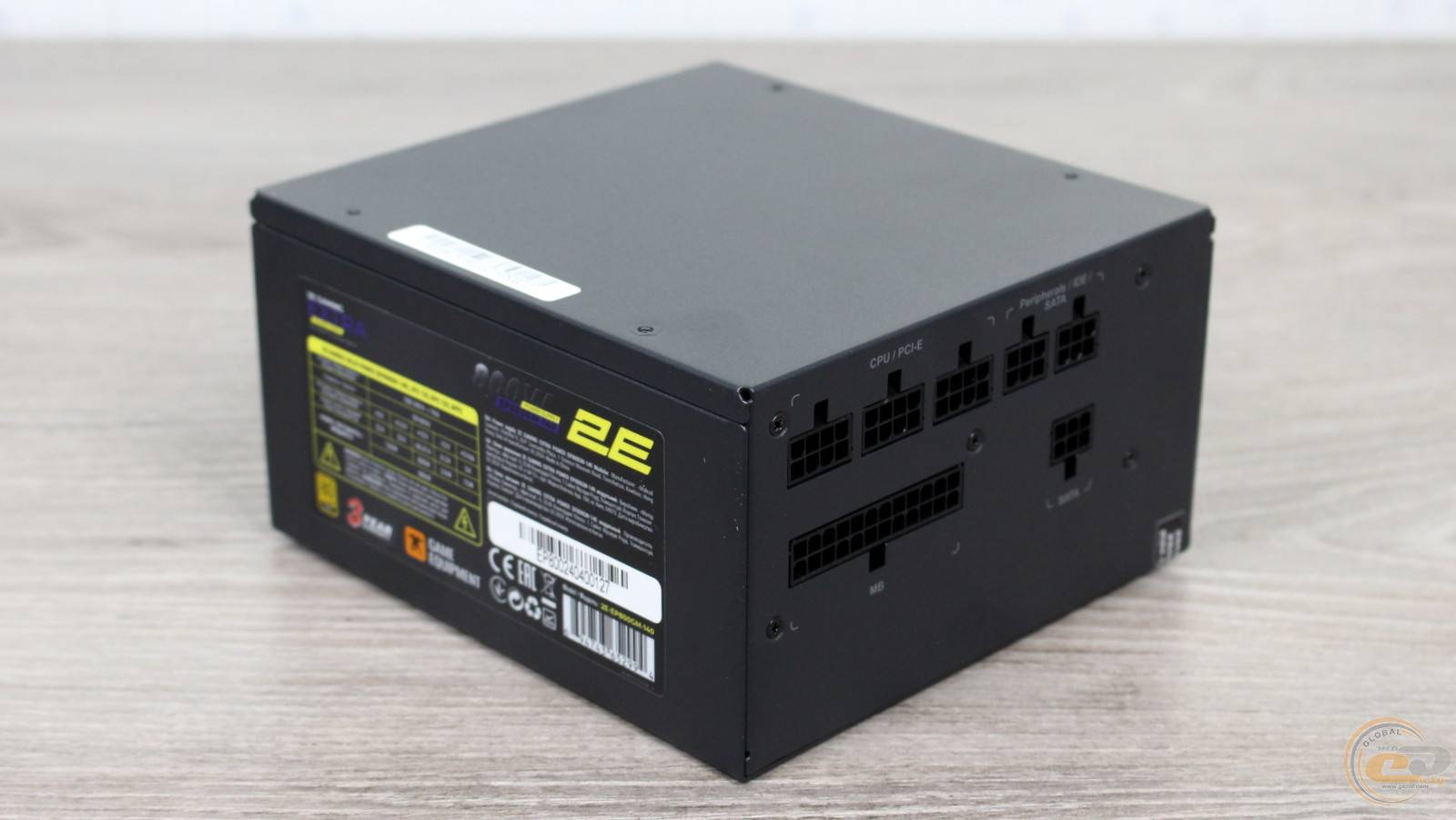

Тил також цілком ординарний: роз’єм живлення, вимикач та отвори-стільники доповнені хіба що наліпкою зі згадкою про підтримку роботи в широкому діапазоні напруг — від 100 до 240 В.

Традиційно для блоків живлення 2E, найбільш яскравими тут виявилися боковини. Одна з них повідомляє його модель,...

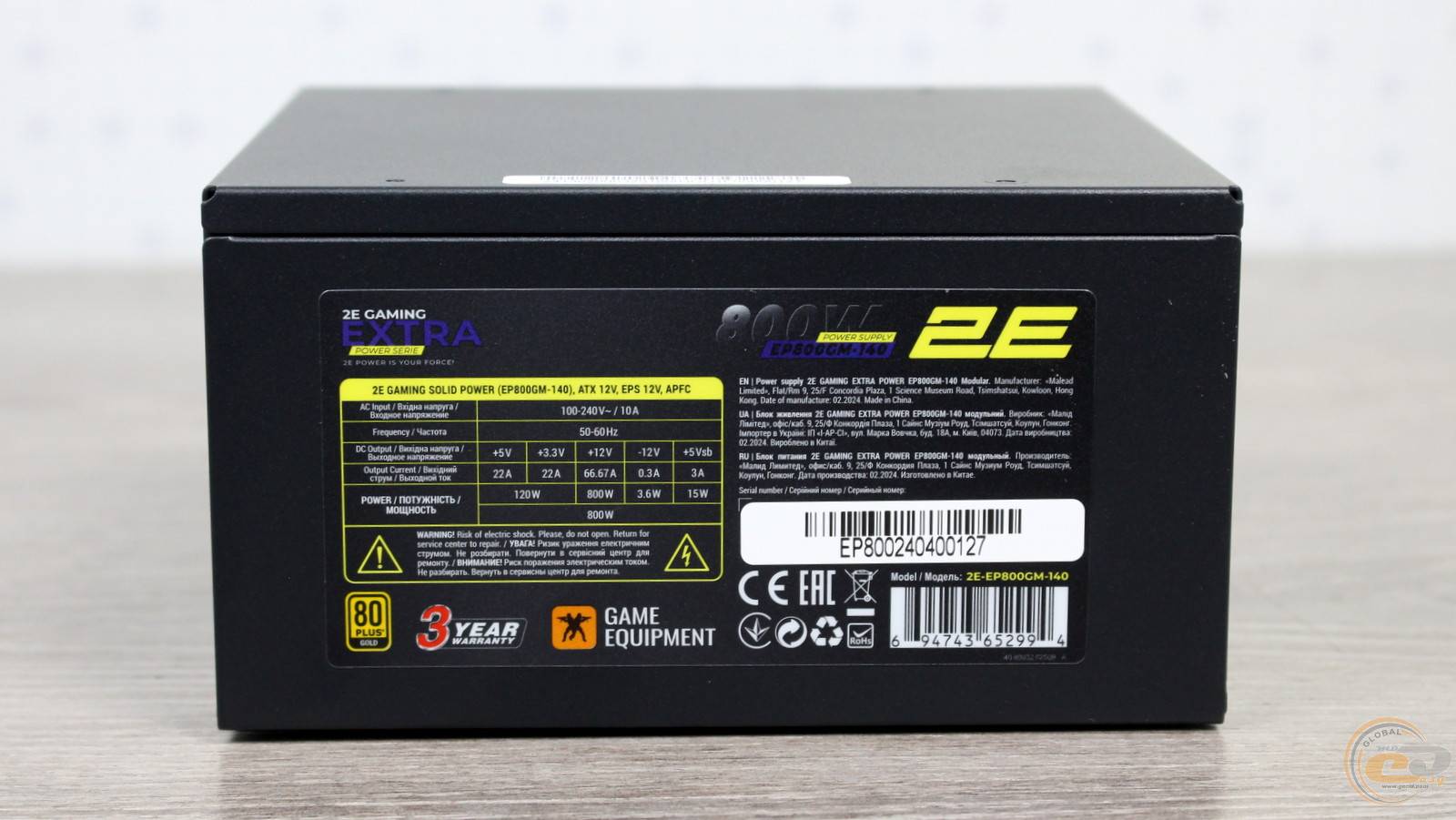

...тоді як на іншій міститься перелік електротехнічних характеристик. Серед них згадується потужність лінії +12В, яка тут становить 800 Вт і дорівнює номінальній. Це свідчить про використання DC-DC-перетворювачів, які ми бачили і всередині більш доступного 2E GAMING SOLID POWER 750W.

До речі, у цих моделей також аналогічні показники молодших каналів +3,3В і +5В: їх сумарна потужність дорівнює 120 Вт, при цьому кожен із них можна навантажити максимум на 22 А. А от енергоефективність 2E GAMING EXTRA POWER 800W помітно вища — маємо сертифікат 80 PLUS Gold замість Bronze.

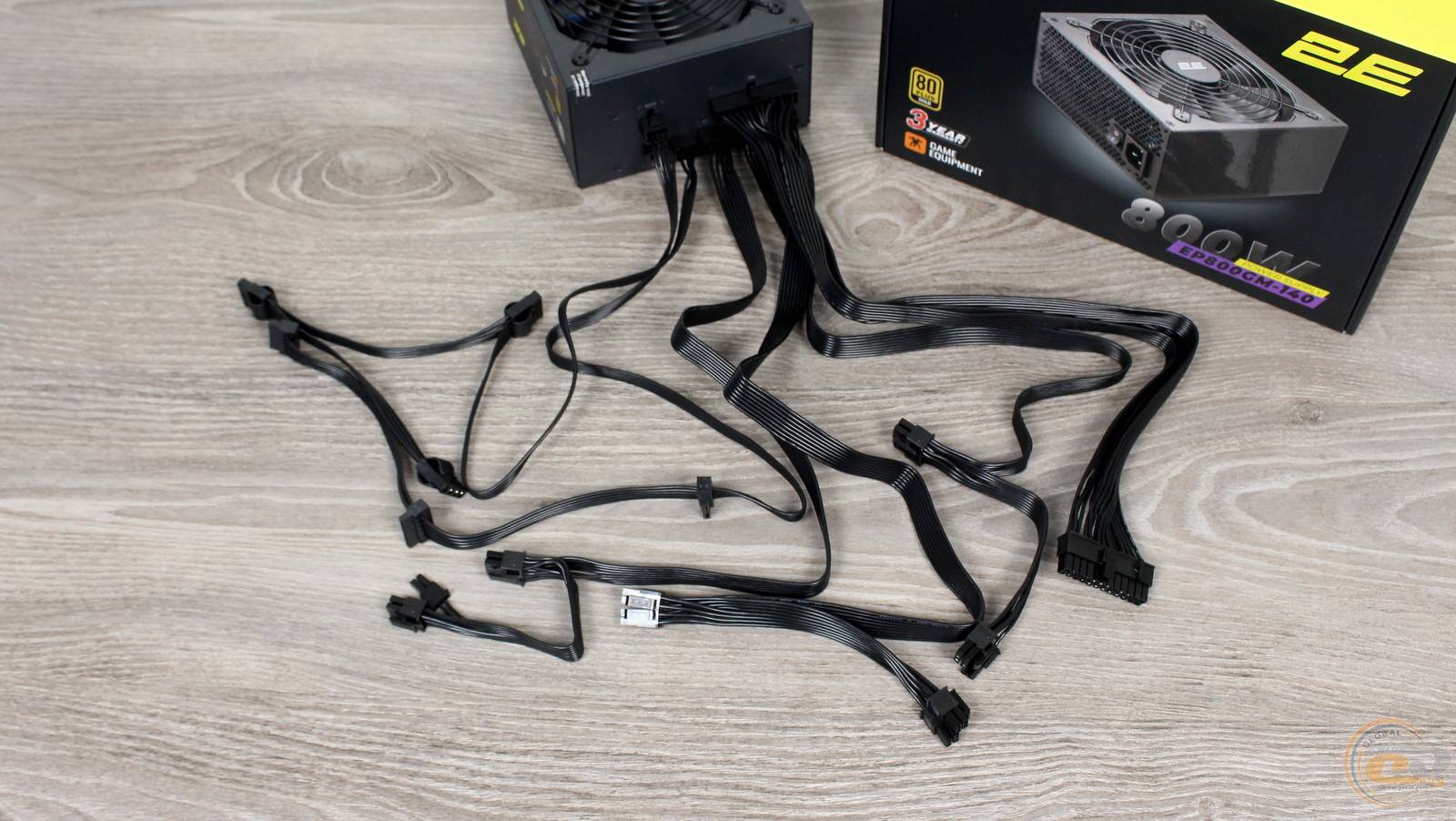

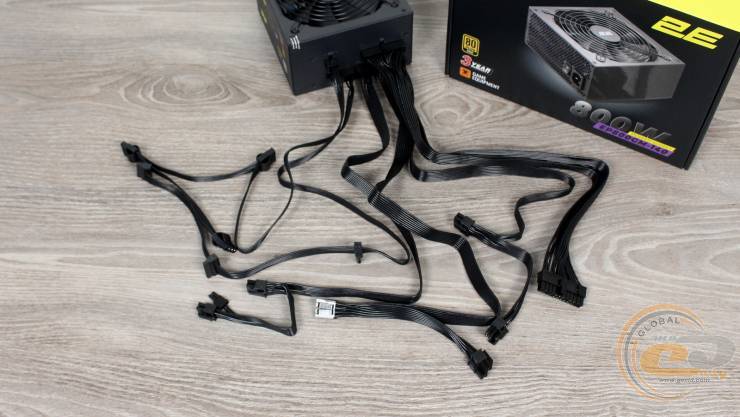

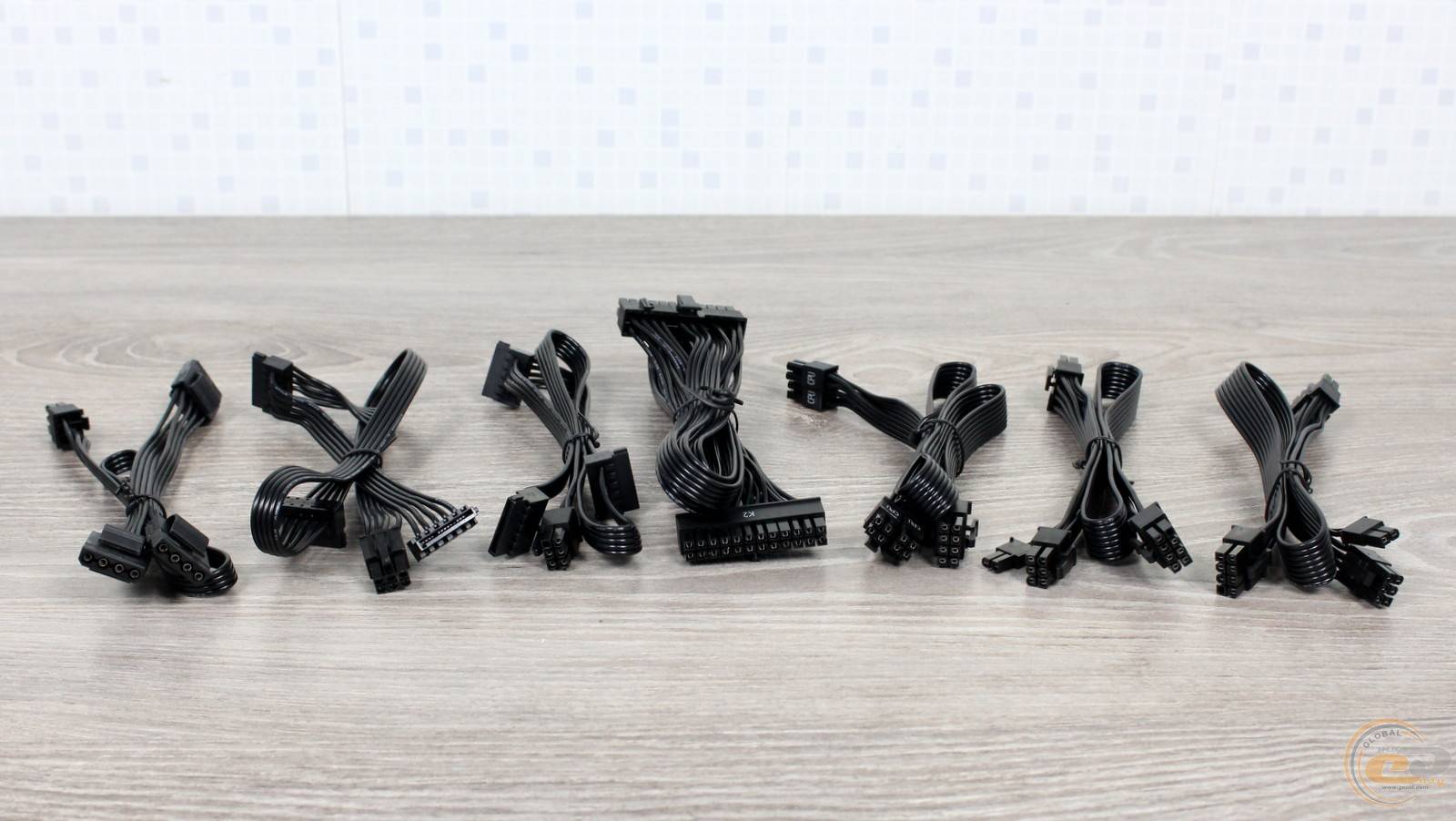

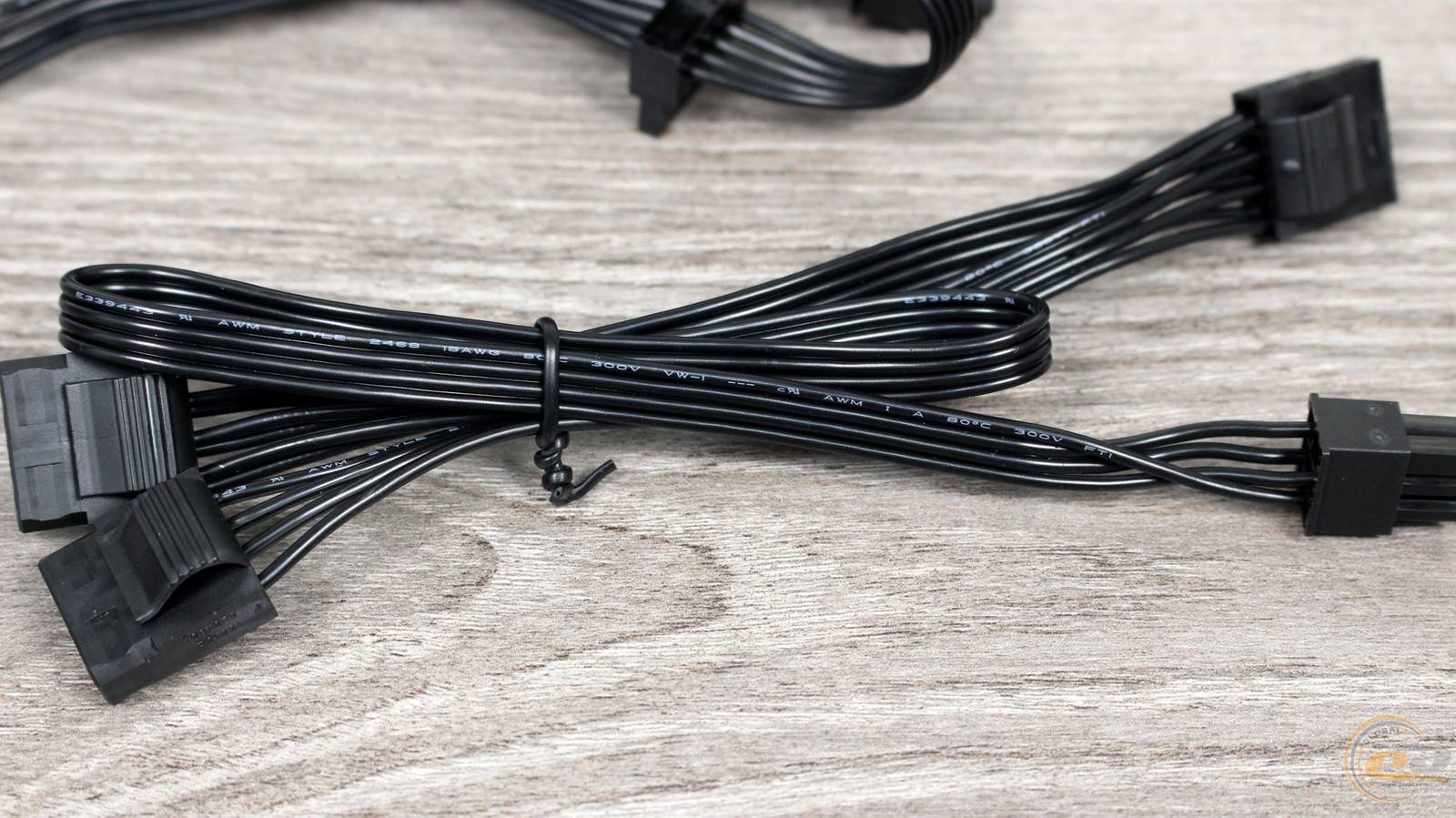

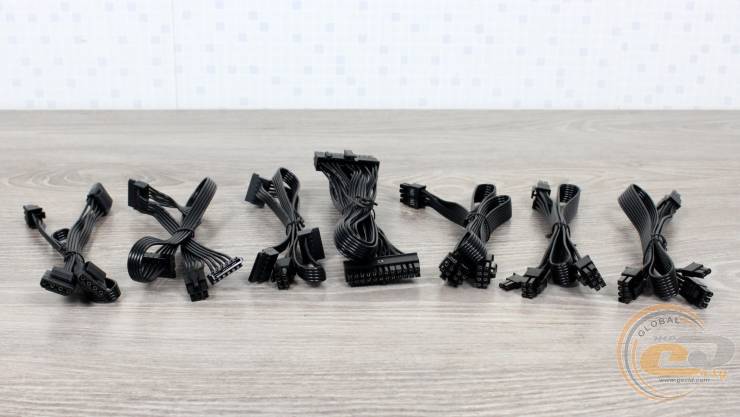

Усі вихідні кабелі тут модульні і виконані у вигляді чорних шлейфів звичного калібру 18 AWG. Повна їх конфігурація виглядає наступним чином:

Як видно, набір конекторів та довжини проводів повністю аналогічні 2E GAMING SOLID POWER 750W. Так, основні роз’єми живлення представлені 20+4-контактним ATX та парою 4+4-контактних ATX12V. Для живлення відеокарт є чотири 6+2-контактні PCIe на двох окремих кабелях, а от PCIe 5.0 тут не передбачено. В свою чергу для під’єднання периферії є шість SATA та три PATA на трьох окремих проводах.

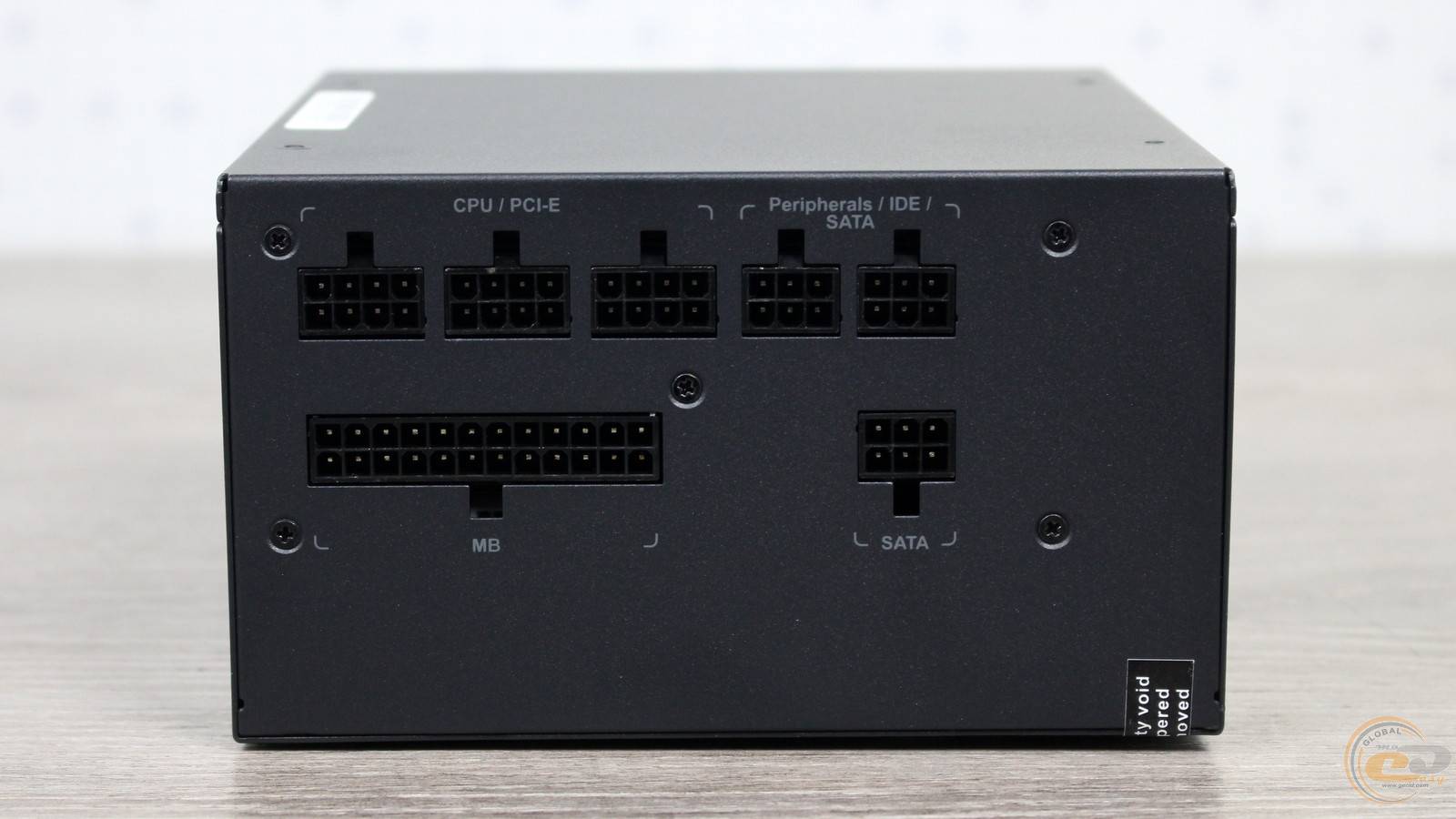

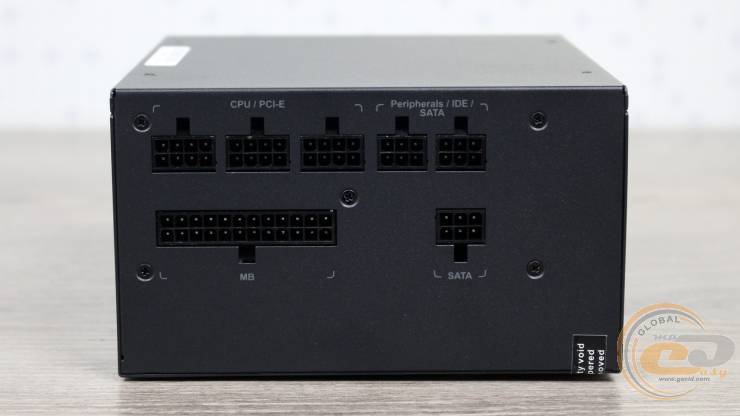

З під’єднанням модульних проводів не повинно бути ніяких проблем — всі роз’єми підписані та мають різну кількість і форму контактів.

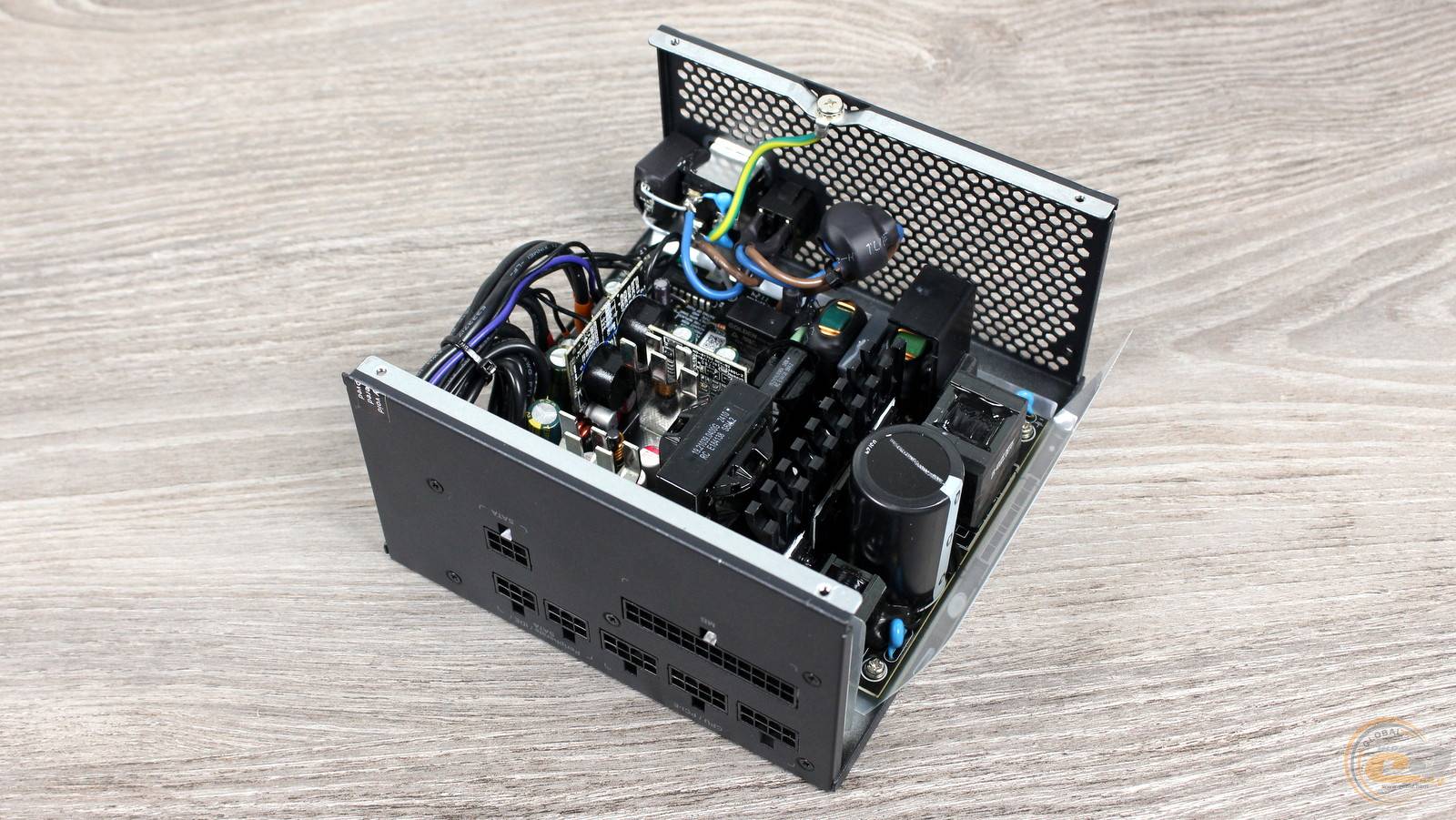

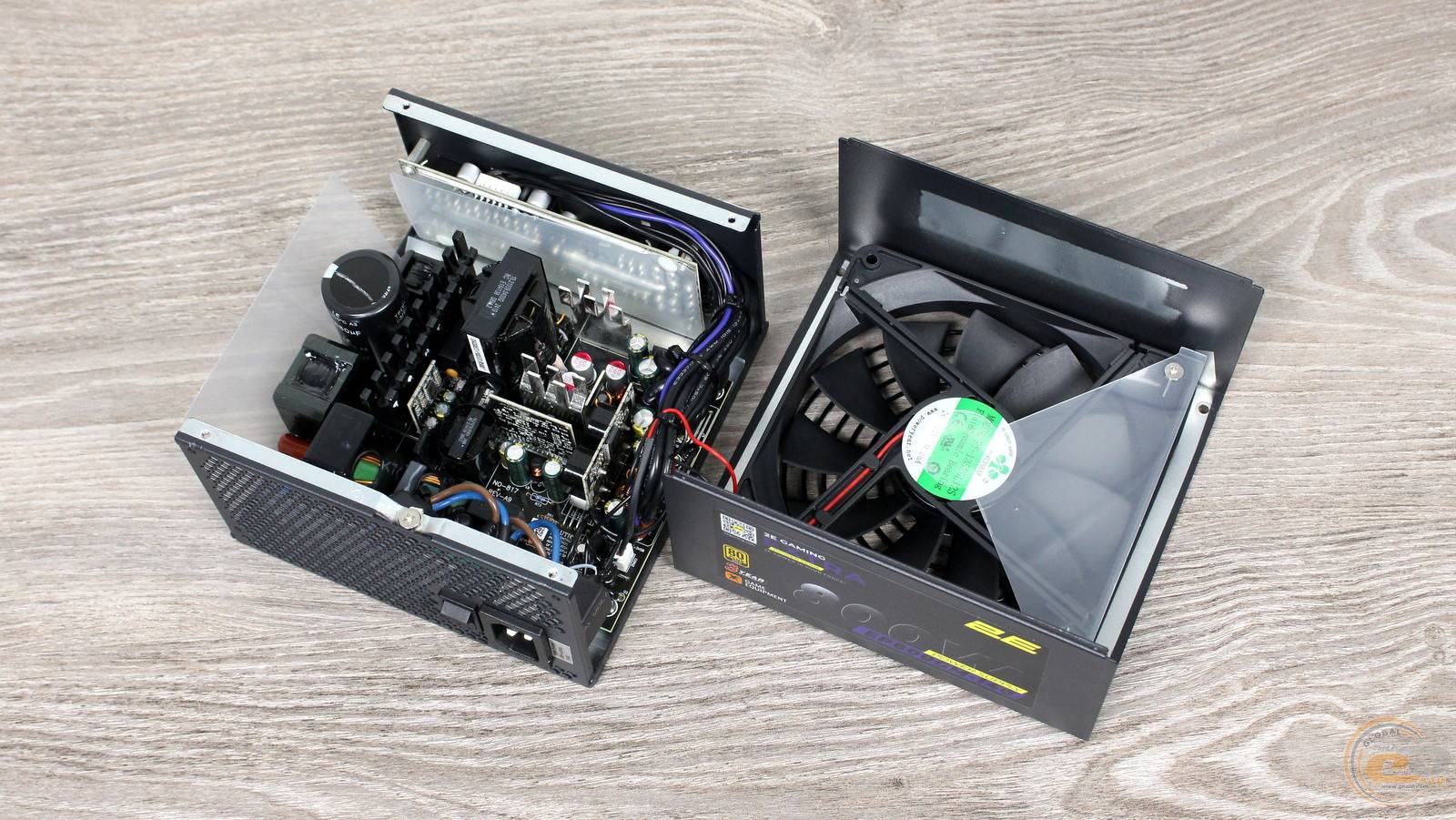

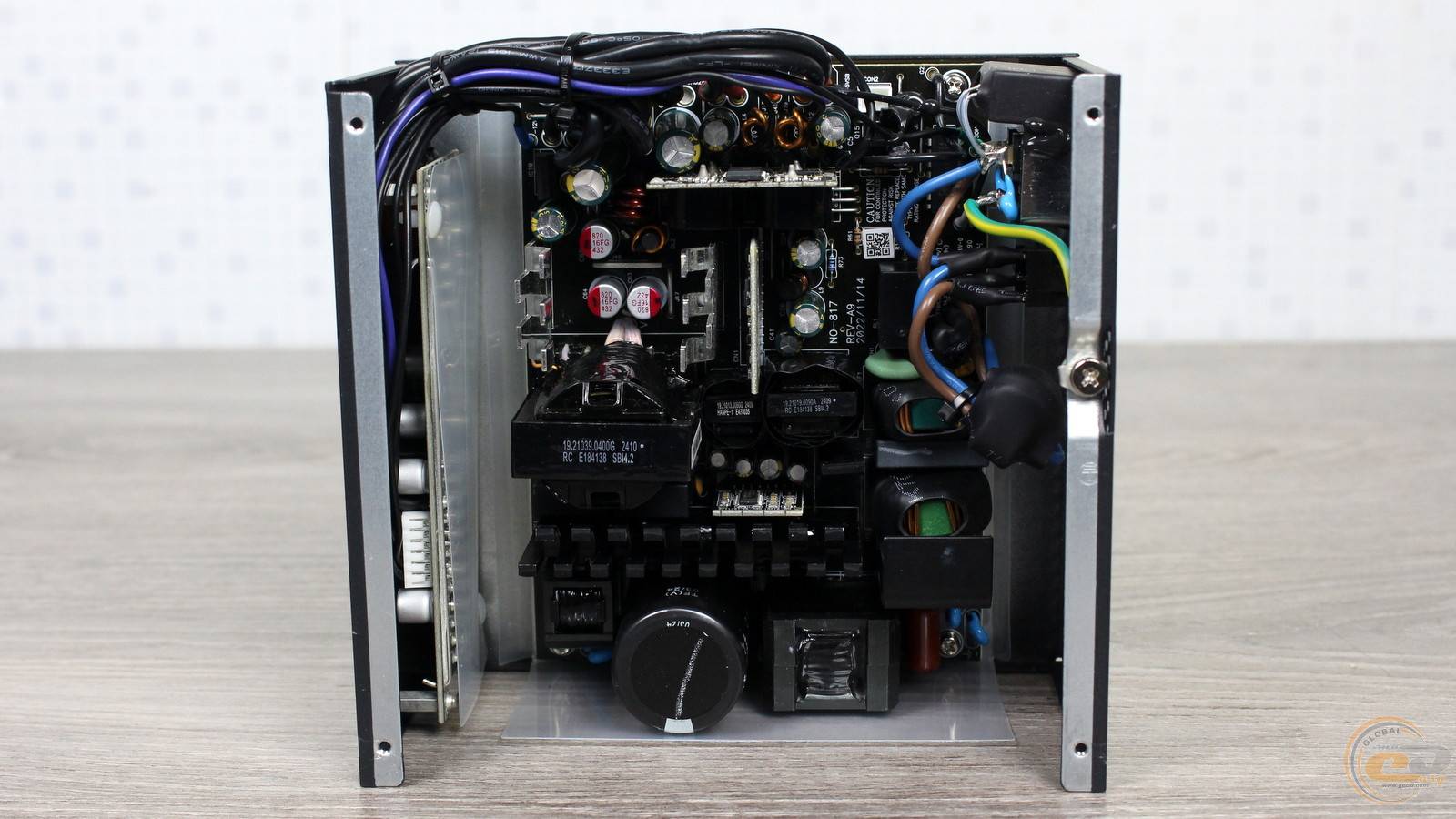

Внутрішня будова

Отже, зовні 2E GAMING EXTRA POWER 800W помітно відрізняється від рішень лінійки GAMING SOLID POWER. А що ж нас чекає всередині?

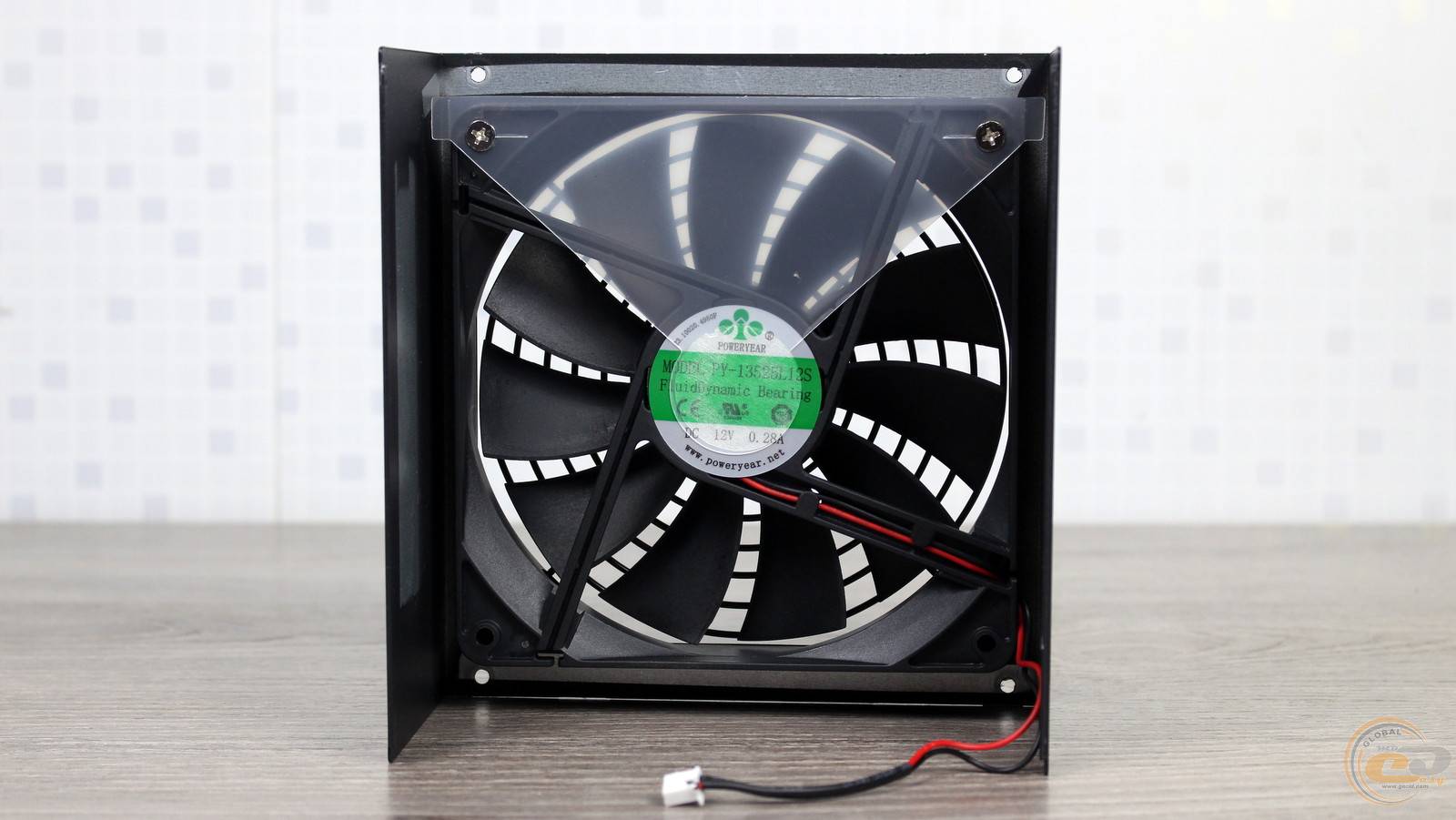

Першим привертає увагу вентилятор, оснований на гідродинамічному підшипнику. Модель Power Year PY-13525L12S має збільшений до 135 мм діаметр і низьку швидкість обертання, про що повідомляє літера «L» у назві. Цей пропелер споживає всього лише 3,36 Вт (12 В при 0,28 А)...

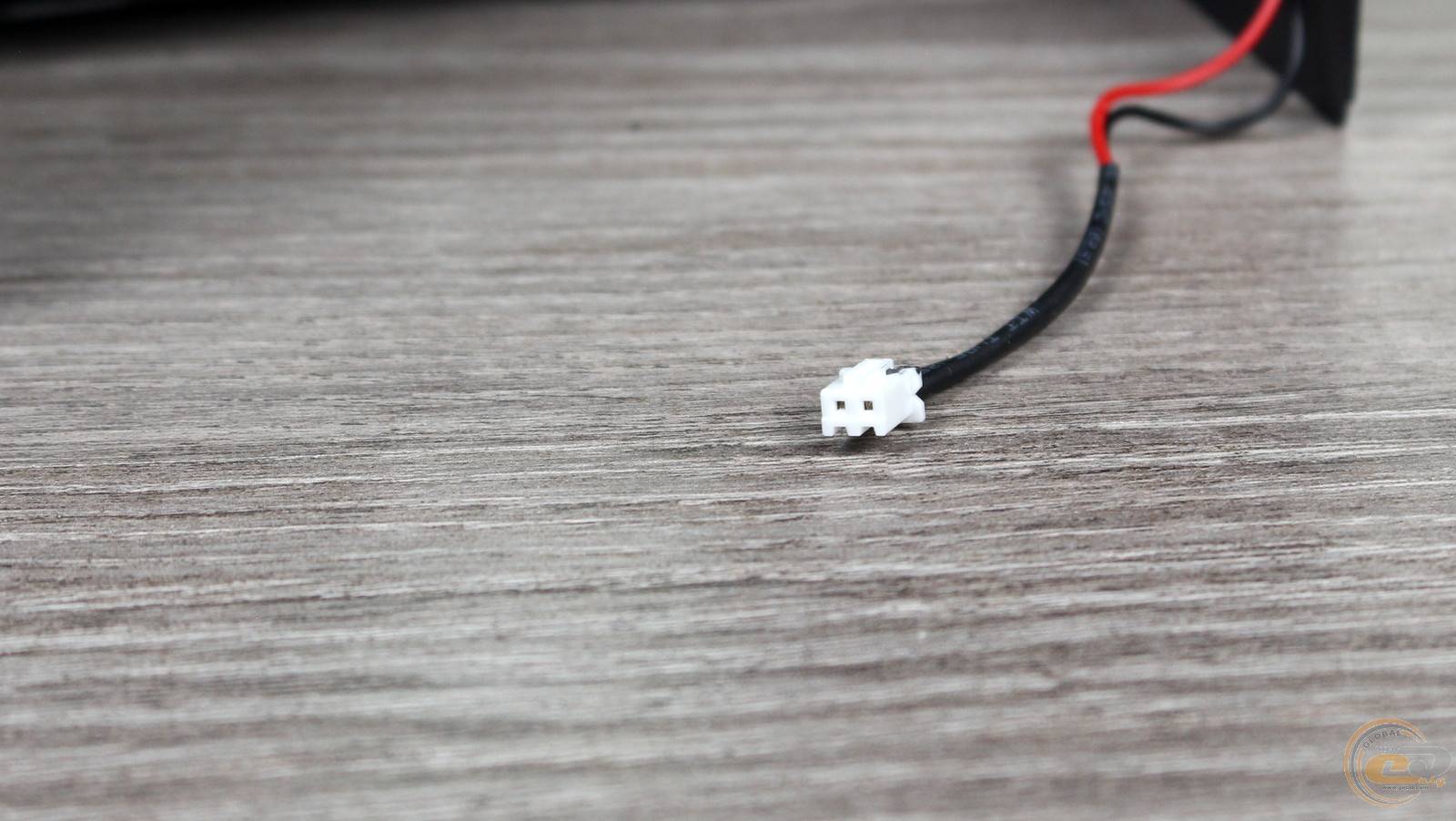

....через знімний 2-контактний конектор.

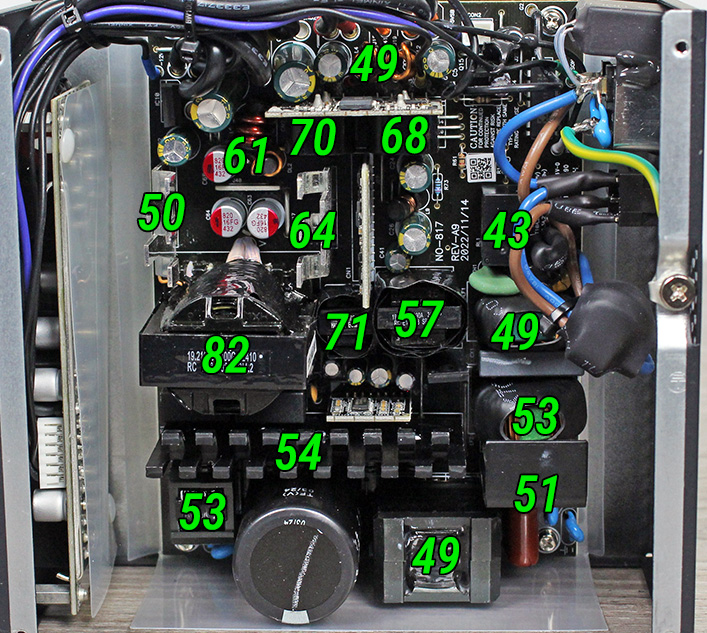

Асистують йому також чотири радіатори різної форми. Вони отримали гідні розміри, яких повинно вистачити для належного охолодження закріплених на них елементів.

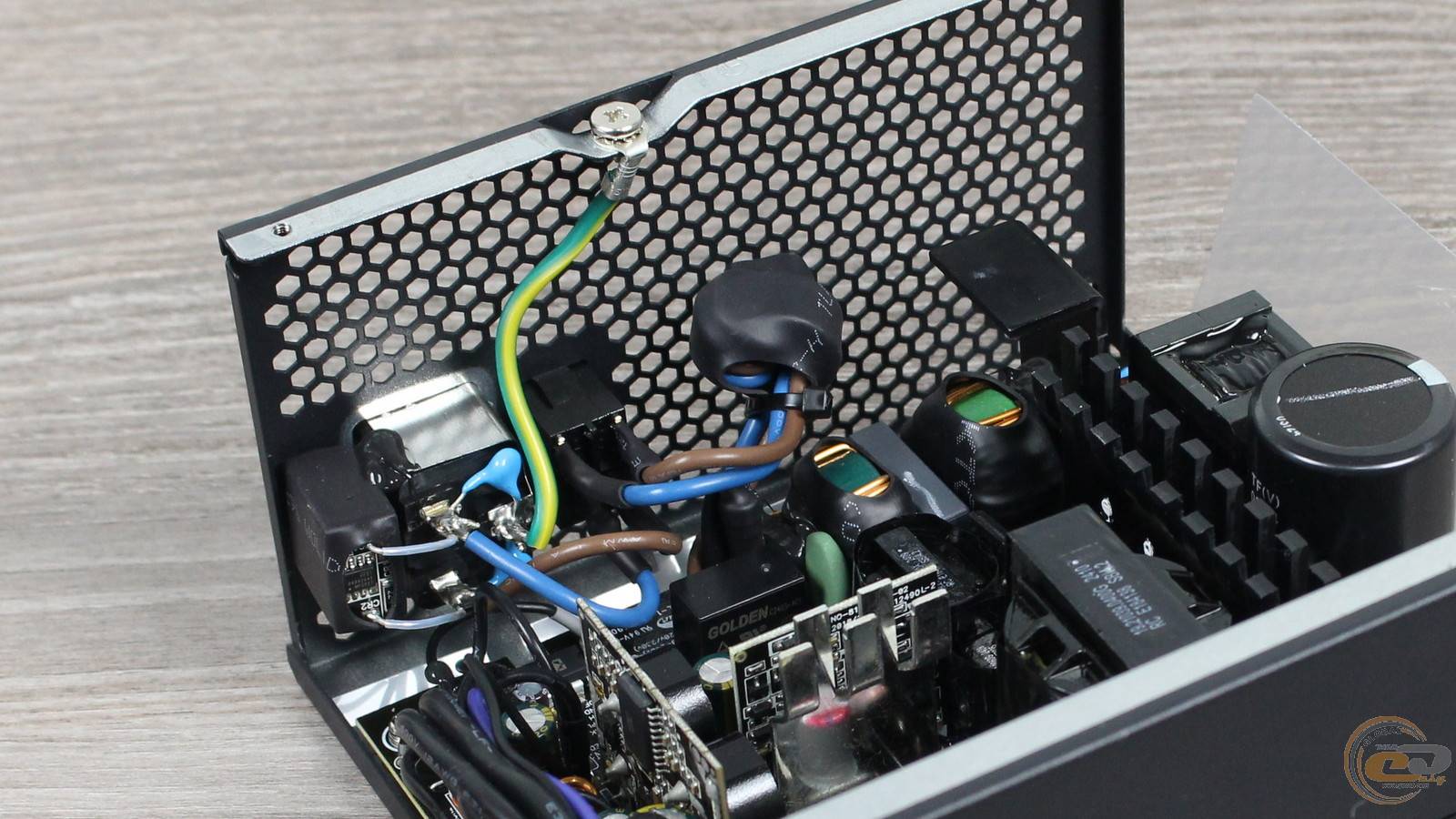

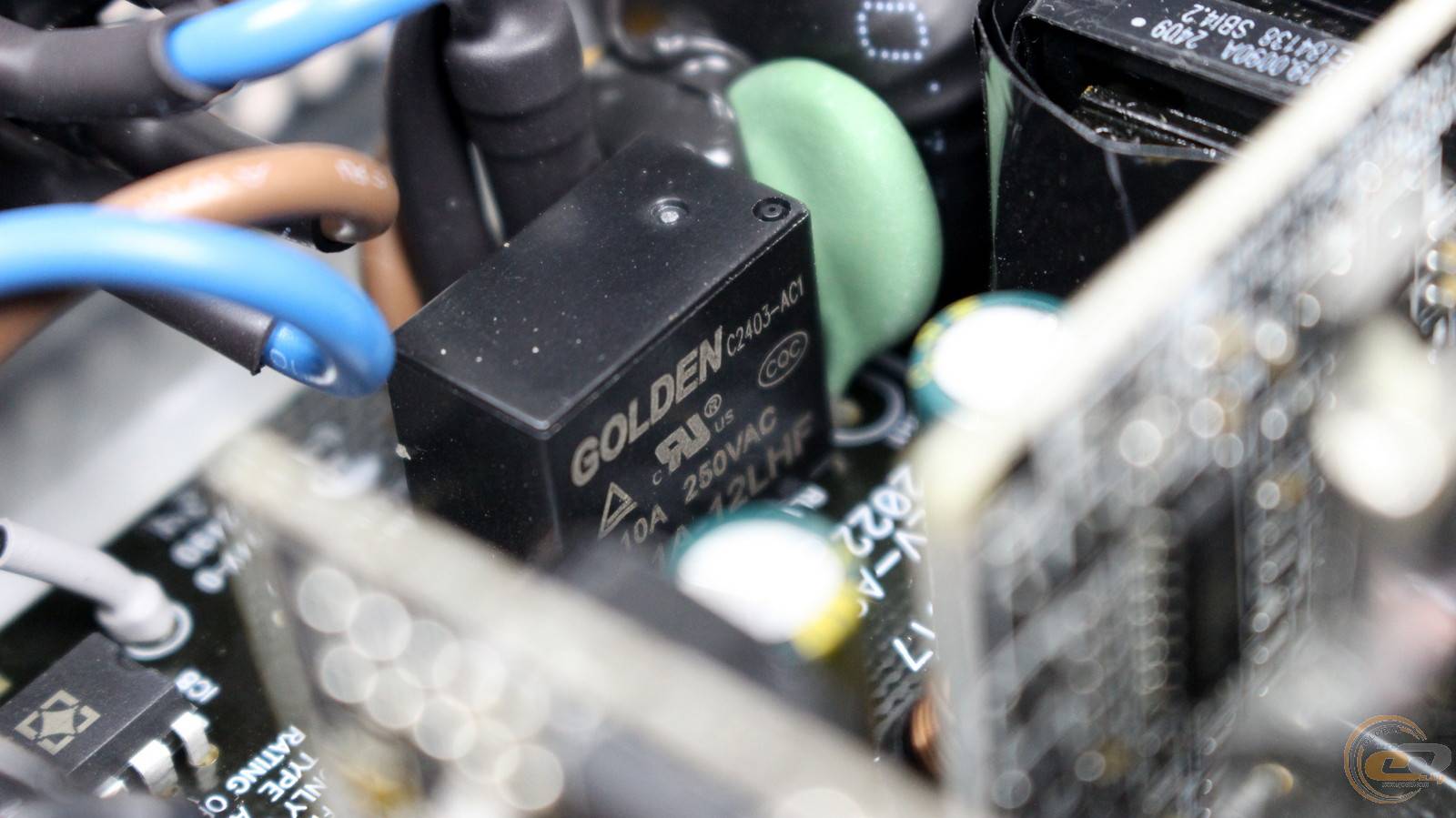

Що ж до деталей, то вхідний фільтр 2E GAMING EXTRA POWER 800W отримав звичний набір котушок та конденсаторів, плавкий запобіжник та терморезистор з реле для захисту від великих пускових струмів.

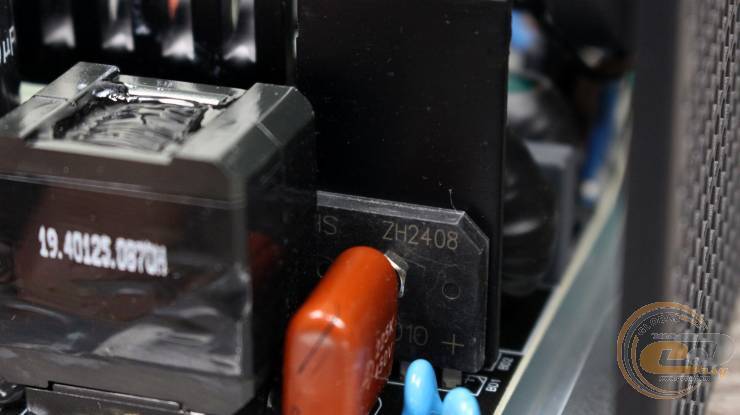

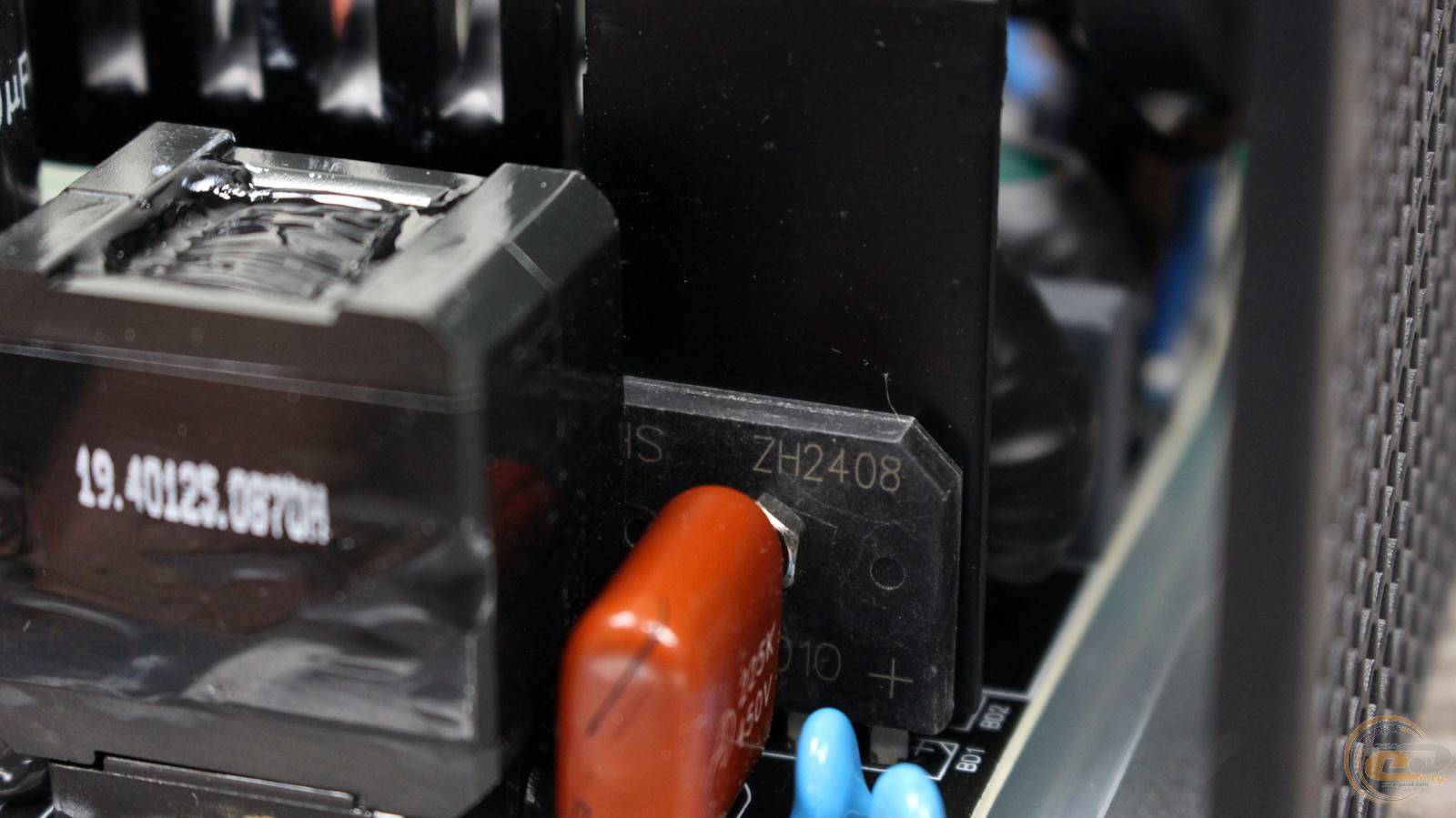

На окремому охолоджувачі неподалік розмістилася діодна збірка — цілком очікуваний підхід для пристрою з широким діапазоном вхідних напруг.

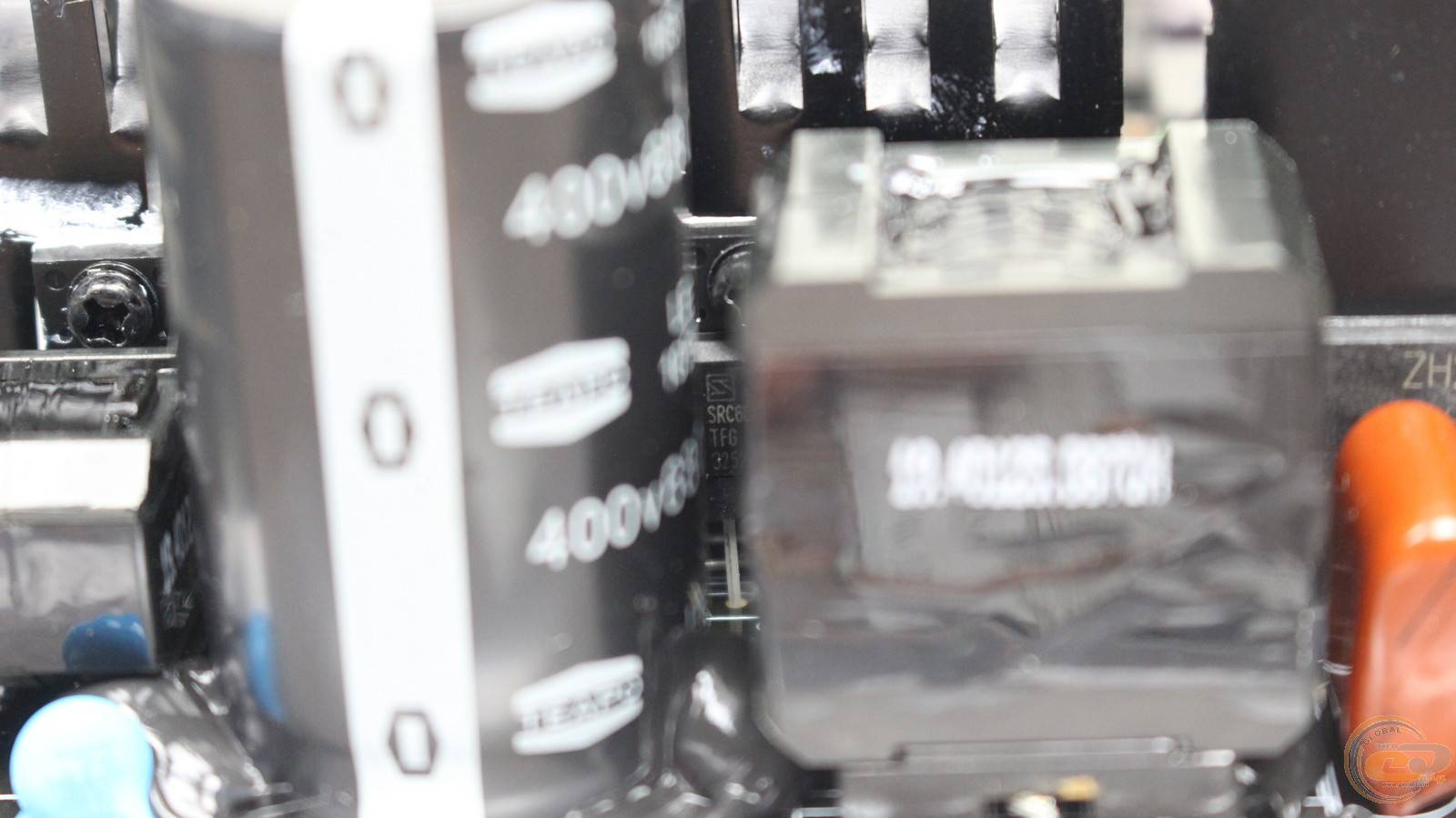

А більш габаритний радіатор відводить тепло від силових елементів модуля APFC. У наявності також відповідний дросель у корпусі, та...

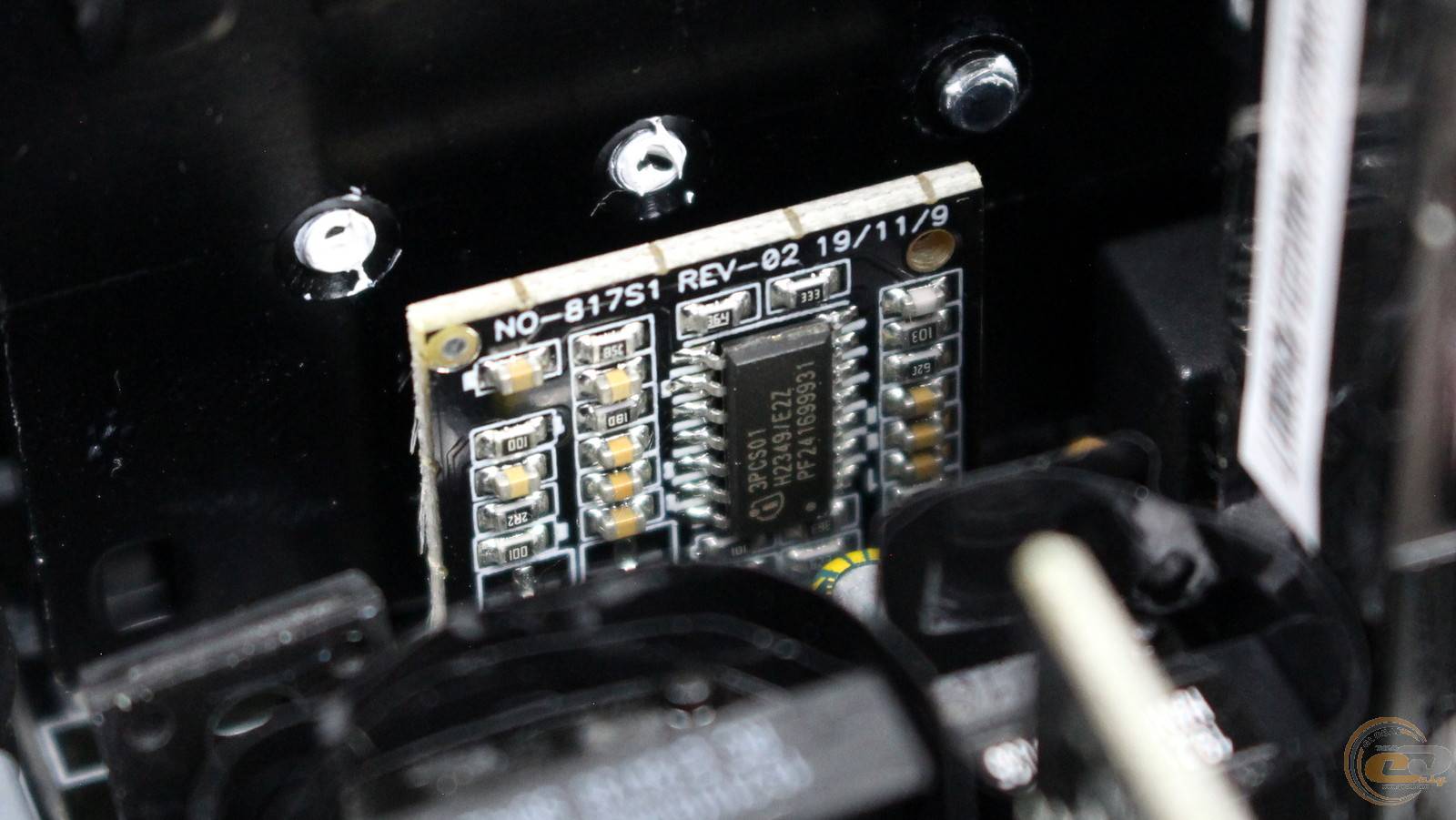

...контролер німецького походження Infineon 3PCS01 на окремій дочірній платі.

В свою чергу, транзистори виготовлені китайською компанією Sanrise Tech.

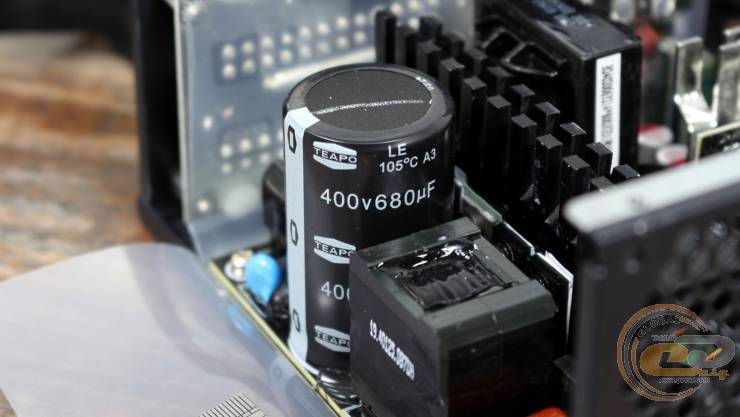

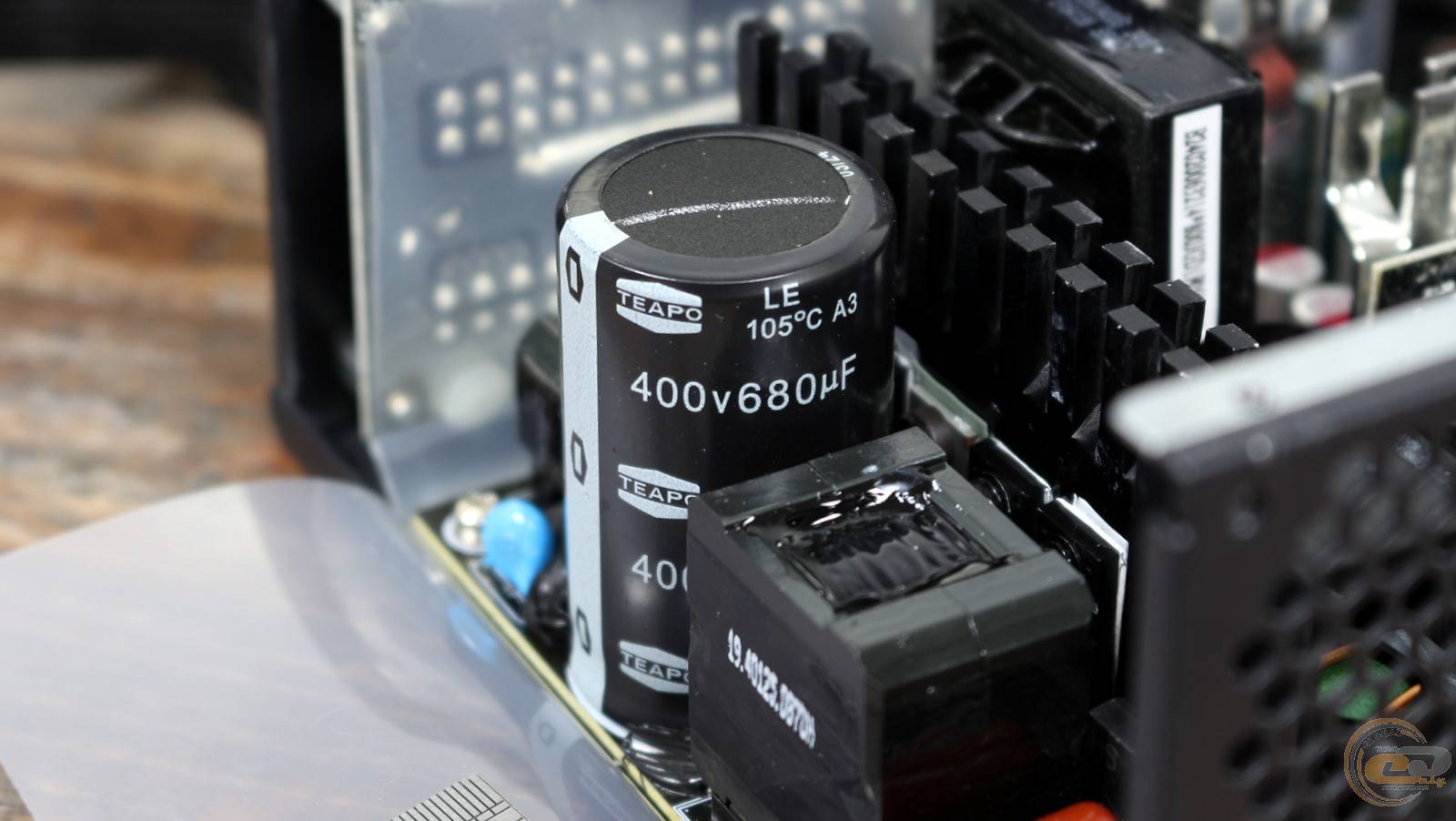

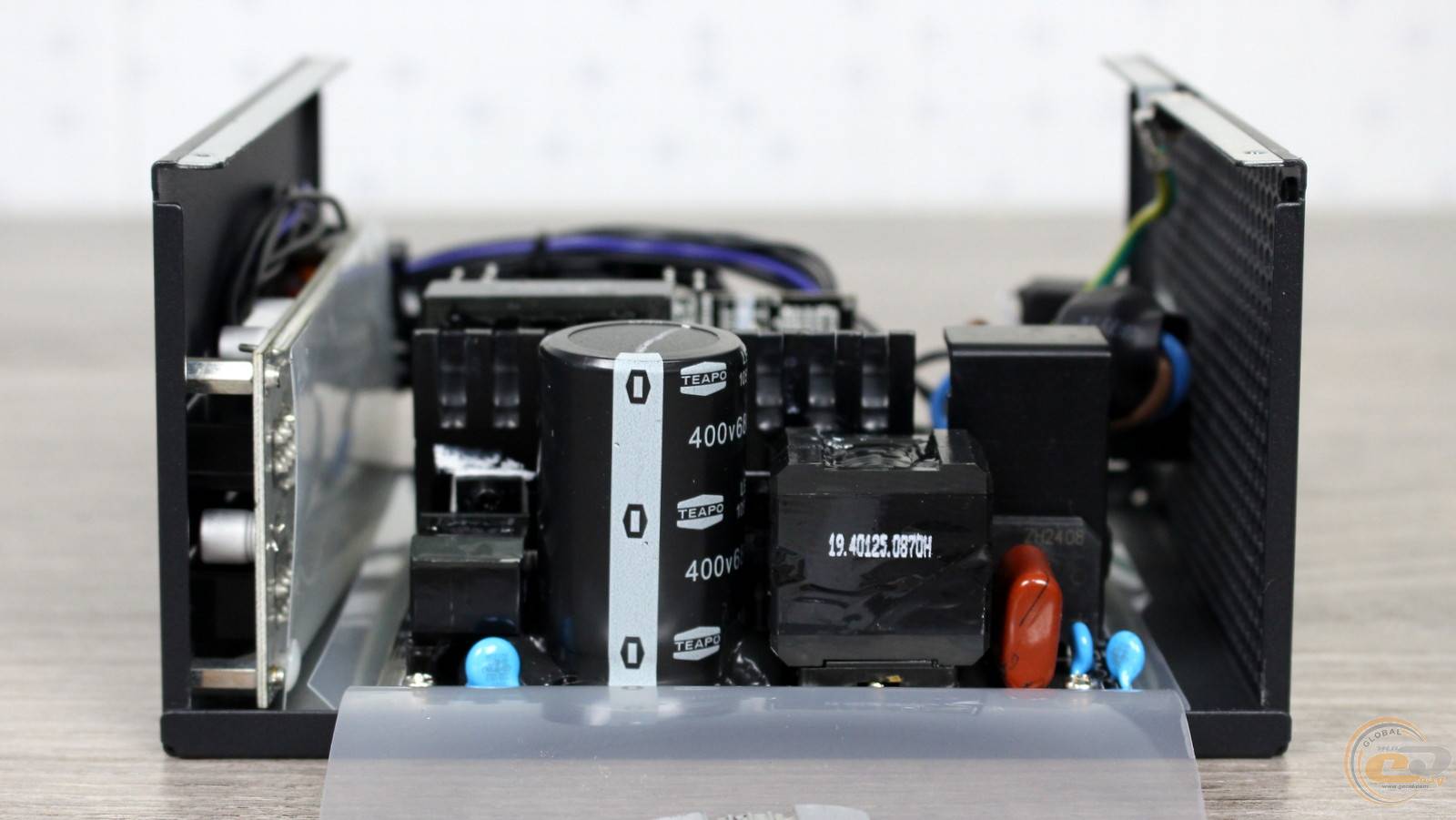

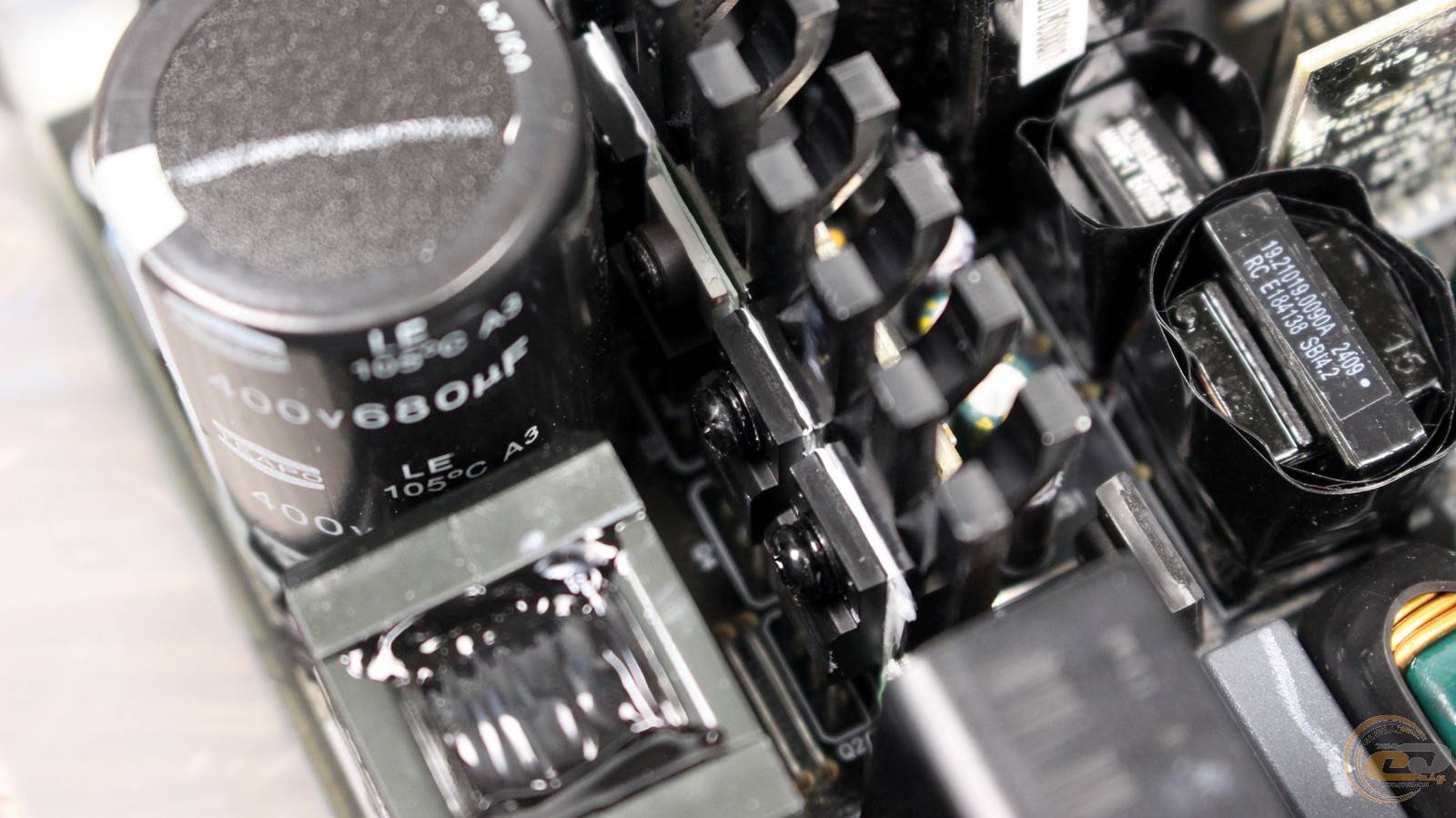

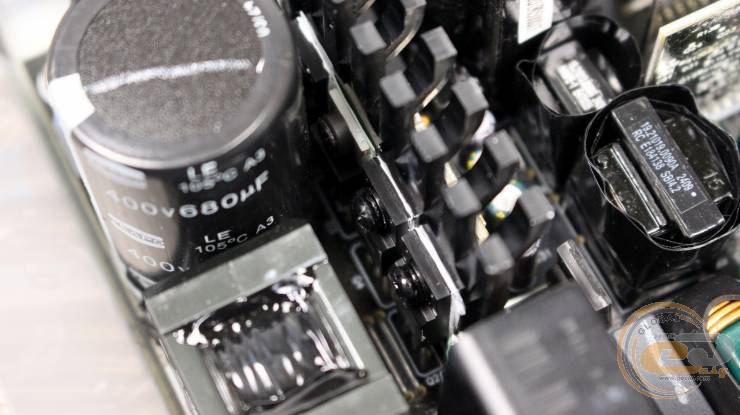

Високотемпературний вхідний конденсатор TEAPO родом із Тайваню має ємність 680 мкФ. Такий показник досить хороший як для 800-ватника.

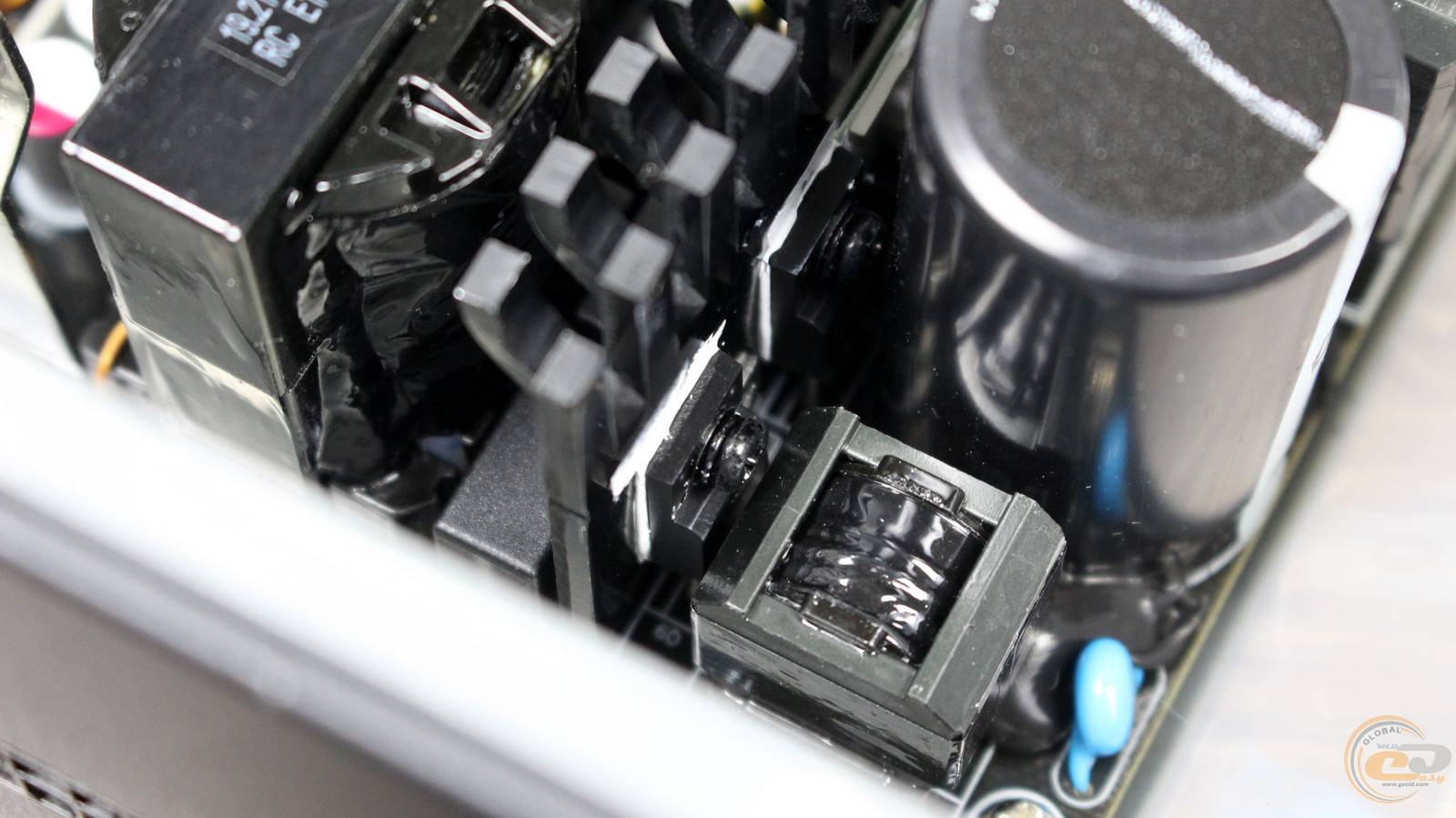

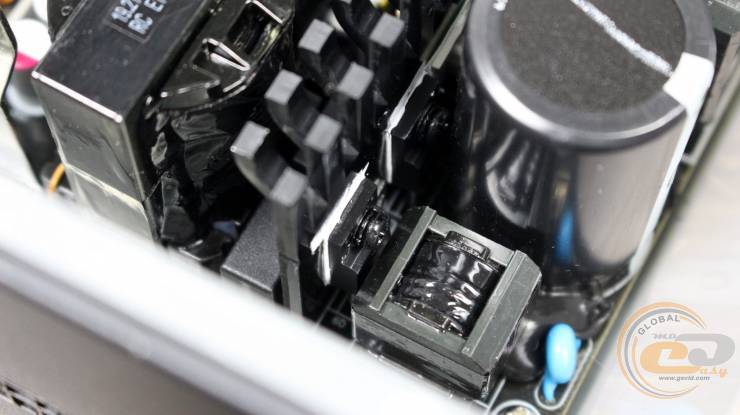

Також на радіаторі поруч з електролітом розташувалися два транзистори первинного перетворювача.

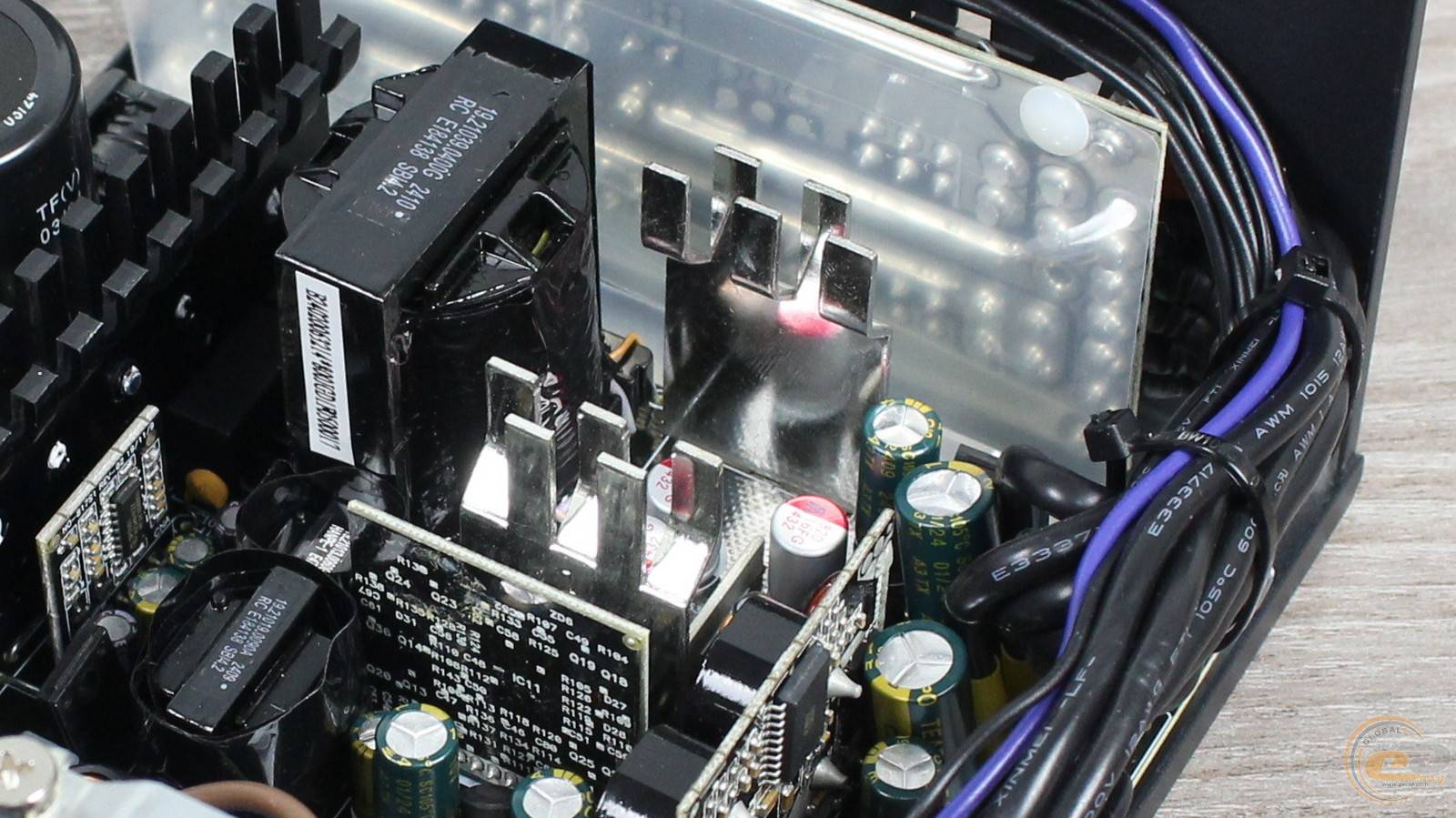

На відміну від більш доступних моделей, у 2E GAMING EXTRA POWER 800W використовується резонансна схема з синхронним випрямлячем напруги. Його силові елементи розпаяні на звороті друкованої плати, а зверху помітні лише два блискучі гребінці для їх охолодження.

Відповідає за належну роботу випрямляча ШІМ-контролер CM6901X від Champion Microelectronics, розпаяний на сусідній платі.

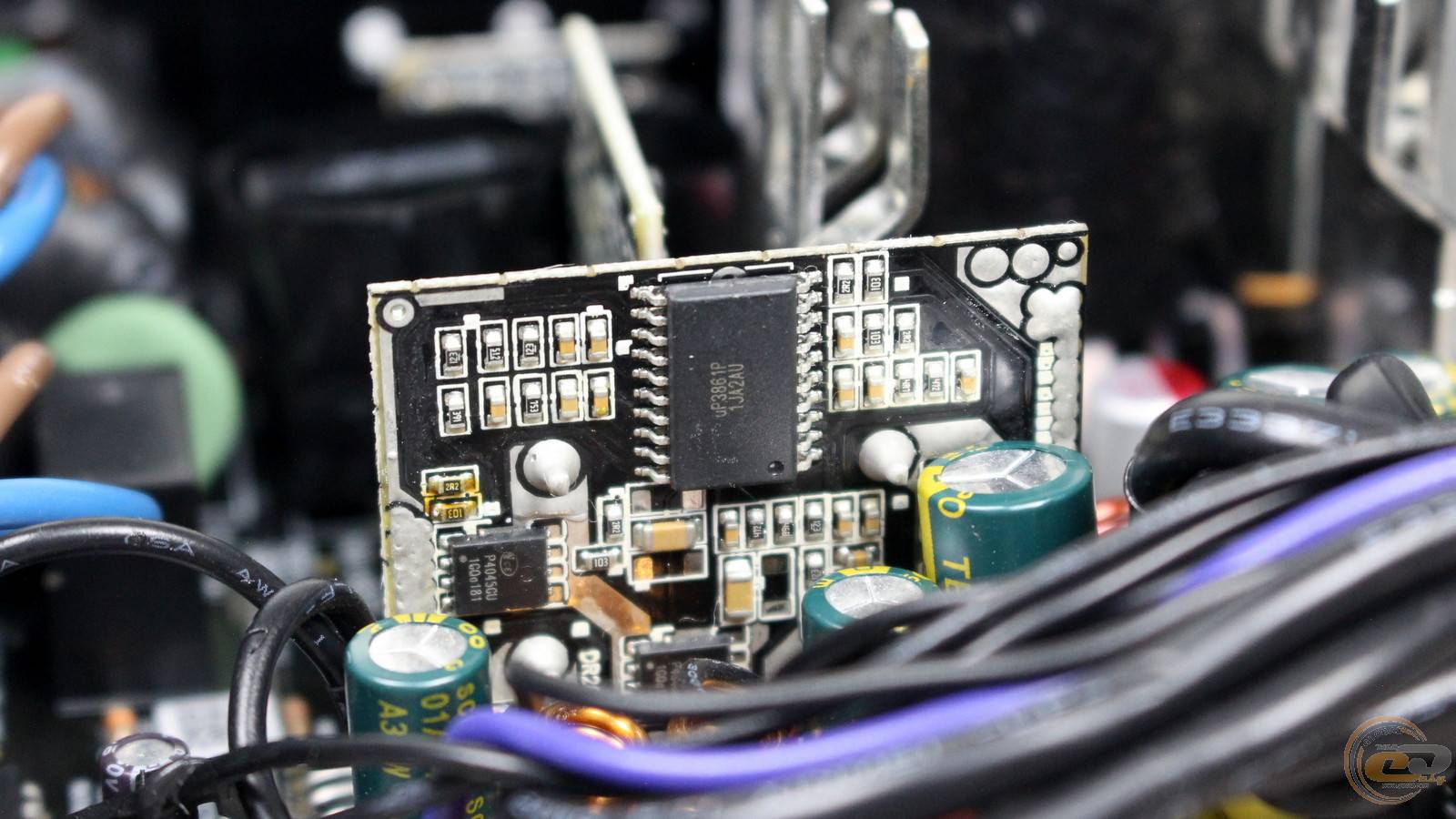

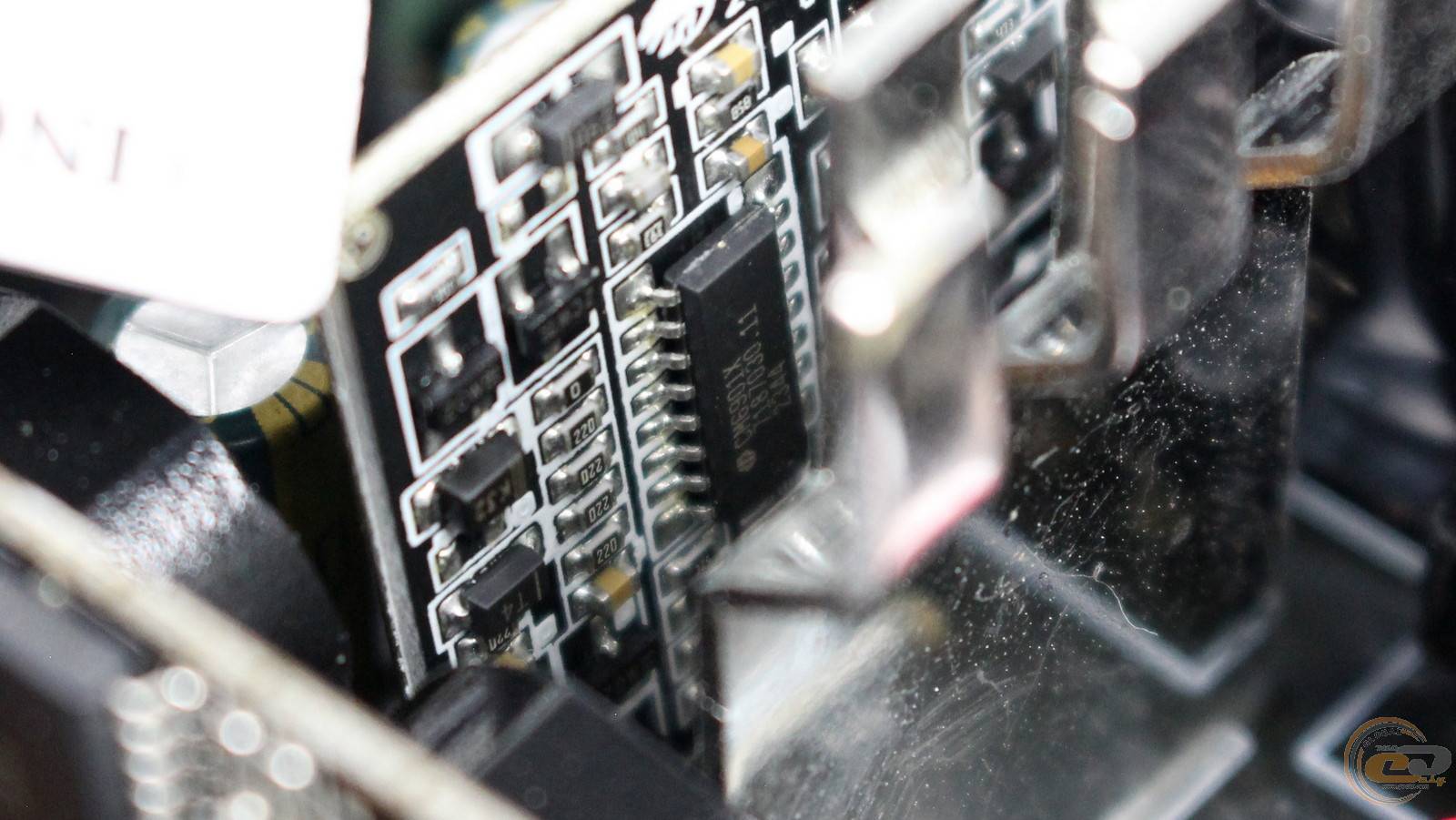

Ще одна PCB містить складові DC-DC-перетворювачів, які формують молодші канали +5В і +3,3В. Як і у випадку з рішеннями 2E GAMING SOLID POWER, вони працюють під управлінням двоканального контролера uP3861P.

Що ж до якості елементної бази, то в наявності як надійні полімери, так і тайванські високотемпературні електроліти від TEAPO. В цьому плані 2E GAMING EXTRA POWER 800W є таким собі середнячком.

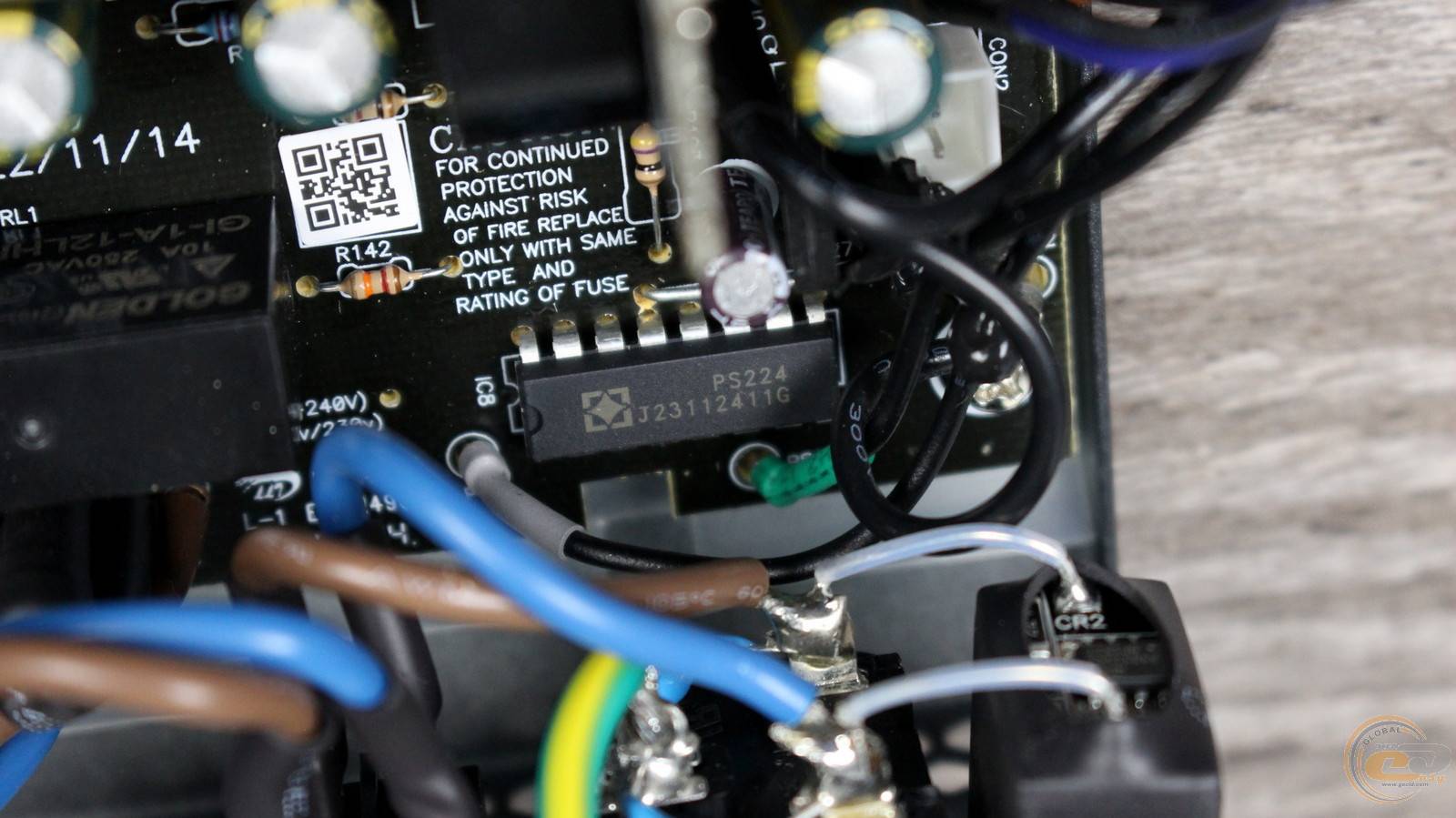

На завершення згадаємо про гідний список захистів, частину яких вдалося реалізувати завдяки тайванському контролеру SITI PS224:

• від підвищеної вихідної напруги (OVP);
• від заниженої вихідної напруги (UVP);
• від короткого замикання (SCP);
• від перевантаження за потужністю (OPP);
• від перевантаження за струмом кожного каналу (OCP).

Крос-навантажувальні характеристики

А тепер час протестувати пристрій на практиці. Згідно з нормами стандарту ATX12V, допустимий діапазон відхилень напруг для всіх ліній живлення становить ±5% від їх номіналу.

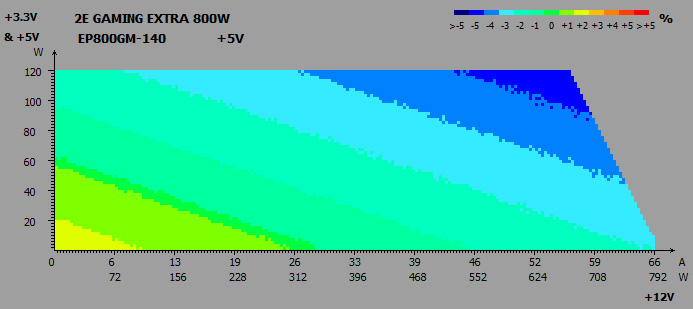

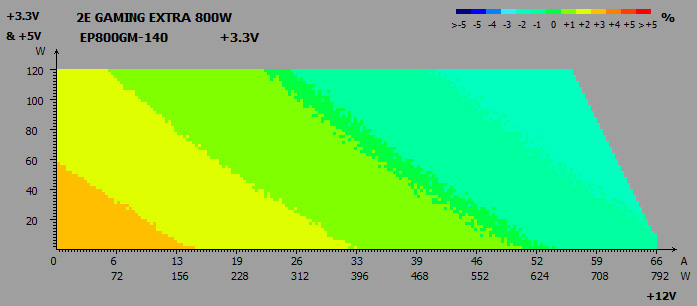

Під час крос-навантажувальних тестів на основних лініях живлення 2E GAMING EXTRA POWER 800W були зафіксовані такі відхилення:

• лінія +3,3В: від -2% до +3%;
• лінія +5В: від -5% до +2%;
• лінія +12В: від -1% до +2%.

В цілому відхилення від номіналів невеликі, особливо якщо говорити про найбільш затребуваний канал +12В. Винятком стала лише лінія +5В з просіданнями до -5% - хоча дане значення все ще в межах норми, все ж воно впритул наблизилося до нижньої її межі.

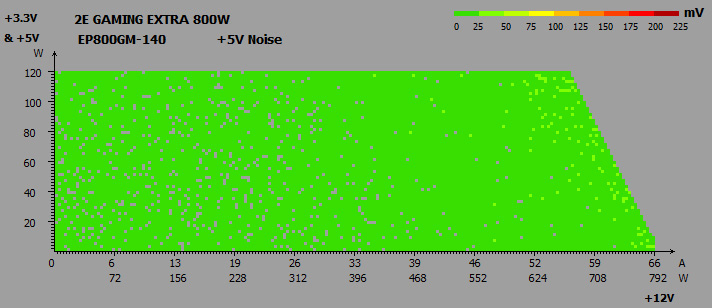

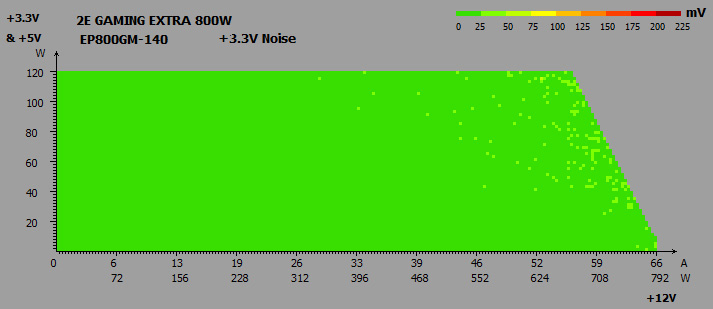

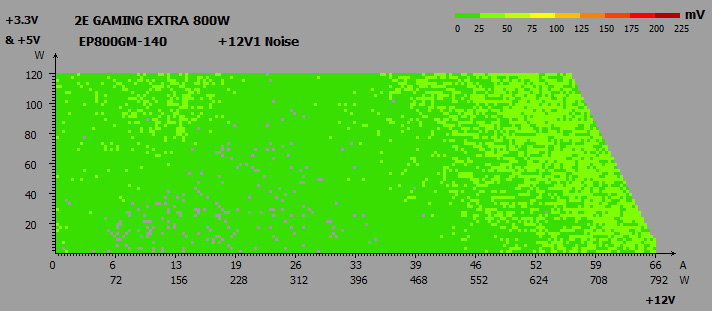

Шуми і пульсації на всьому діапазоні напруг

Для стандарту ATX12V передбачені такі допустимі норми, що стосуються рівня пульсацій (peak-to-peak):

• лінії +3,3В і +5В: 50 мВ;
• лінія +12В: 120 мВ.

З пульсаціями все гаразд — на трьох основних каналах вони не перевищують 50 мВ.

Чергова лінія живлення + 5VSB

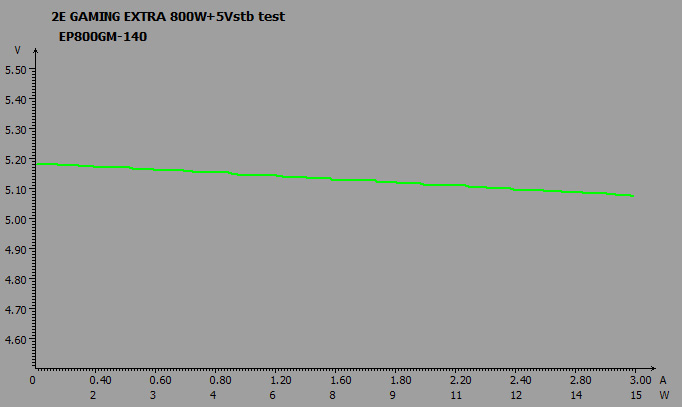

Значення напруги чергової лінії живлення знаходяться в межах від 5,18 до 5,07 В. Тобто максимальне перевищення номіналу даного каналу рівне +3,6% і цілком вписується у вимоги.

PFC

Таблиця, що показує зміну PFC залежно від завантаження джерела живлення:

Навантаження* – навантаження у відсотковому відношенні до номінальної потужності блока живлення.

Модуль APFC працює на «відмінно»: при навантаженні в 160 Вт коефіцієнт PFC досягнув 0,9 і далі поступово зростав до максимально можливих 0,99.

ККД

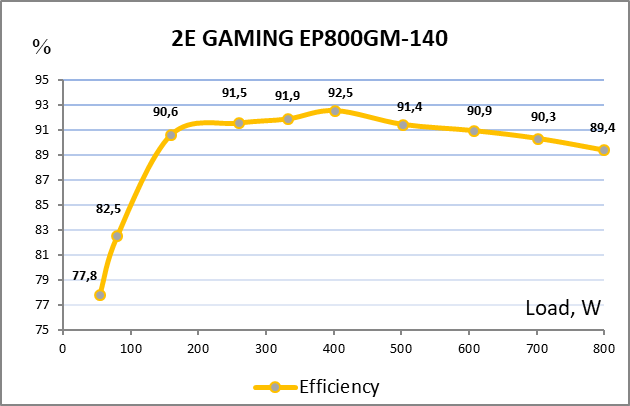

При навантаженні 20%, 50% і 100% від номінальної потужності енергоефективність блока живлення знаходиться на рівні понад 90%, 92% і 89% відповідно. Усі три значення відповідають вимогам отриманого сертифікату 80 PLUS Gold.

Система охолодження і температурний режим

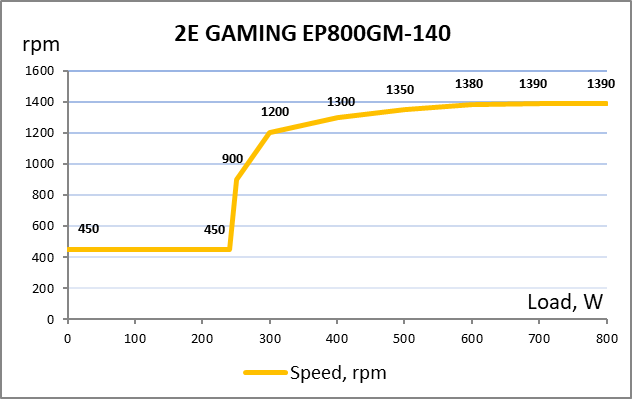

Графік зміни частоти обертання вентилятора 2E GAMING EXTRA POWER 800W помітно відрізняється від такого у більш доступних моделей даного виробника. Так, при навантаженні до 240 Вт пропелер дуже тихо обертається при стабільних 450 об/хв. Далі його швидкість зростає до максимум 1390 об/хв. Причому на всьому діапазоні шум від пристрою нижчий за середній і більш ніж комфортний для тривалої роботи за комп’ютером. Тож даний 800-ватник явно має сподобатися любителям тиші.

І, що дуже важливо, при цьому внутрішні компоненти «почувалися» цілком добре. Так, після 15-хвилинного тестування під 700-ватним навантаженням головний трансформатор прогрівся лише до 82°C, залишаючи запас до критичних значень. І це при тому, що під час тестів температура в приміщенні становила по-справжньому літні 27°C.

Практичні випробування на реальній конфігурації

Для побудови реальної комп'ютерної системи був задіяний потужний 16-потоковий процесор Intel Core i7-11700K без розгону. А в якості відеоприскорювача ми використали Palit GeForce RTX 3090 GamingPRO OC із TDP понад 350 Вт.

Компонент	Модель
Процесор	Intel Core i7-11700K (Socket LGA1200, 8 ядер / 16 потоків, 3,6 – 5,0 ГГц, 125 Вт TDP), 1,25 В
Кулер	ASUS TUF Gaming LC II 360 ARGB
Материнська плата	ASRock Z590 STEEL LEGEND (Intel LGA 1200, Z590, ATX)
Оперативна пам’ять	2 x DDR4-3600 16 ГБ Kingston FURY Beast RGB (KF436C18BBAK2/32)
Відеокарта	Palit GeForce RTX 3090 GamingPRO OC
SSD	Kingston KC600 512 GB (SKC600/512G)
Ватметр	Seasonic PowerAngel
Мультиметр	MASTECH MY64

Вимірювання проводилися у двох режимах: «Простій» та «Максимальне навантаження», яке створювалося за допомогою тесту AIDA FPU та тесту для завантаження відеокарти FurMark Donut (GK) в утиліті MSI Kombuster. Енергоспоживання системи вимірювалося за допомогою ватметра Seasonic PowerAngel, а напруги на трьох основних лініях — мультиметром MASTECH MY64.

У результаті вимірювання напруги живлення на вихідних лініях були отримані такі значення:

Завдяки сучасній схемотехніці з синхронним випрямлячем та DC-DC-перетворювачами, вихідні напруги відхиляються від номіналів на 2-2,4%, а різниця між значеннями в простої і при навантаженні не перевищує 0,3%. Отримані результати без перебільшення можна назвати відмінними.

Енергоспоживання у простої та у вимкненому стані комп'ютера

На додаток до всього перерахованого вище, 2E GAMING EXTRA POWER 800W порадує свого власника невисоким енергоспоживанням у вимкненому стані комп'ютера (5 Вт) і в сплячому режимі (6 Вт).

Підсумок

Блок живлення 2E GAMING EXTRA POWER 800W (2E-EP800GM-140) має все необхідне щоб скласти конкуренцію пристроями від більш іменитих брендів. Всередині нас зустрічає високоефективне поєднання синхронного випрямляча та DC-DC-перетворювачів. Як наслідок, маємо ККД рівня 80 PLUS Gold, а вихідні напруги при тестуванні на реальній конфігурації є чудовим зразком стабільності та непорушності.

До речі, загальна якість внутрішніх елементів, хоча і не найвища, але цілком хороша — у всіх вузлах зустрічаються або полімерні конденсатори, або високотемпературні електроліти з Тайваню. А в основі вентилятора лежить надійний гідродинамічний підшипник.

Що ж до самого пропелера, то він відмінно справляється з охолодженням внутрішніх компонентів блока живлення. Більше того, навіть при максимальному навантаженні рівень його шуму залишається нижчим за середній і дуже комфортним для постійної роботи за ПК.

На додачу, 2E GAMING EXTRA POWER 800W потішить свого власника повністю модульним під’єднанням кабелів. А от гарантійний термін тут такий же, як і в бюджетних моделях цього виробника — три роки.

І наостанок, згадаємо про те, що ми все ж хотіли б змінити у даному пристрої — додати конектор PCIe 5.0, він же 12VHPWR. А поки для під’єднання високопродуктивних відеокарт від NVIDIA доведеться використовувати відповідний перехідник.

Переваги:

• відмінний ККД (сертифікат 80 PLUS Gold);
• відмінний стан напруг на основних лініях живлення;
• дуже малі відхилення напруг при навантаженні;
• наявність усіх видів захистів;
• тайванські високотемпературні електролітичні конденсатори;
• гідродинамічний підшипник вентилятора;
• низьке нагрівання внутрішніх елементів;
• комфортний шумовий фон на всьому діапазоні навантажень;
• модульне під’єднання кабелів;
• наявність чотирьох 6+2-контактних роз’ємів PCIe.

Особливості:

• відсутність конектора PCIe 5.0 (12VHPWR).

Автор: Олесь Пахолок

Висловлюємо подяку компанії ERC за наданий для тестування блок живлення.
