Огляд 1STPLAYER NGDP GOLD 850W: «золотий» 850-ватний блок живлення в компактному корпусі

Сегмент «золотих» 850-ватників сьогодні є одним із найпопулярніших. І не дивно, адже така потужність покриває потреби більшості сучасних ПК, включно з системами із продуктивними відеокартами. Водночас сертифікація 80 PLUS Gold гарантує високий ККД, а менші втрати енергії та тепловиділення супроводжуються тихішою й економнішою роботу системи.

До того ж такі рішення коштують не так і дорого порівняно з іншими компонентами. Так, за ₴6000 або близько $130-135 можна отримати модель із модульними кабелями, японськими конденсаторами та 10-річною гарантією — як, наприклад, 1STPLAYER NGDP GOLD 850W (HA-850BA4). Далі ми детально розглянемо цей блок живлення, перевіримо його роботу на практиці та оцінимо додаткові можливості, які він пропонує.

Специфікація

Модель	1STPLAYER NGDP GOLD 850W (HA-850BA4)
Тип	ATX12V 3.1
Максимальна потужність, Вт	850
Потужність по каналу +12В, Вт	849,6
Потужність ліній +3,3В і +5В, Вт	120
Кількість ліній +12В	1
Максимальний струм каналу +3,3В, А	20
Максимальний струм каналу +5В, А	20
Максимальний струм каналу +12В, А	70,8
Максимальний струм каналу -12В, А	0,3
Максимальний струм каналу +5Vsb (чергова лінія живлення), А	3
Вхідна напруга, В	100 − 240
Вхідний струм, А	5 − 10
ККД, %	≤93
Сертифікація 80 PLUS	Gold
Сертифікація Cybenetics	PLATINUM, Lambda A
Сертифікація PPLP	Gold
Метод компенсації коефіцієнту потужності	Активний
Коефіцієнт потужності (PF), %	≤99
PCIe-роз’ємів	3 (6+2-контактні)
Роз’єм PCIe 5.1 (12V-2×6)	1 (600 Вт)
Модульний	Так
Розміри вентилятора, мм	120 х 120 х 25
Тип підшипника вентилятора	Гідродинамічний (FDB)
Захисти	OCP, OVP, OPP, OTP, SCP, UVP
Час напрацювання на відмову, год	100 000
Розміри (Д х Ш х В), мм	140 х 150 х 85
Гарантія, років	10
Сайт виробника	1STPLAYER
Сторінка пристрою	1STPLAYER NGDP GOLD

Паковання та комплект постачання

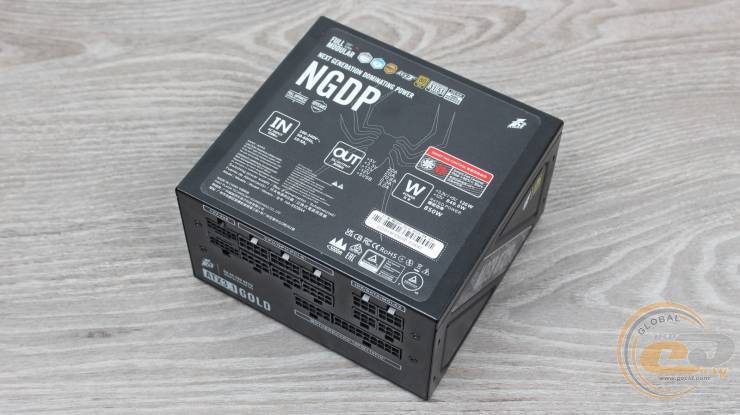

На коробці наведено опис ключових особливостей 850-ватного блока живлення, яких справді багато. Хоча детальних характеристик тут бракує — їх доведеться шукати на сайті виробника або в таблиці вище.

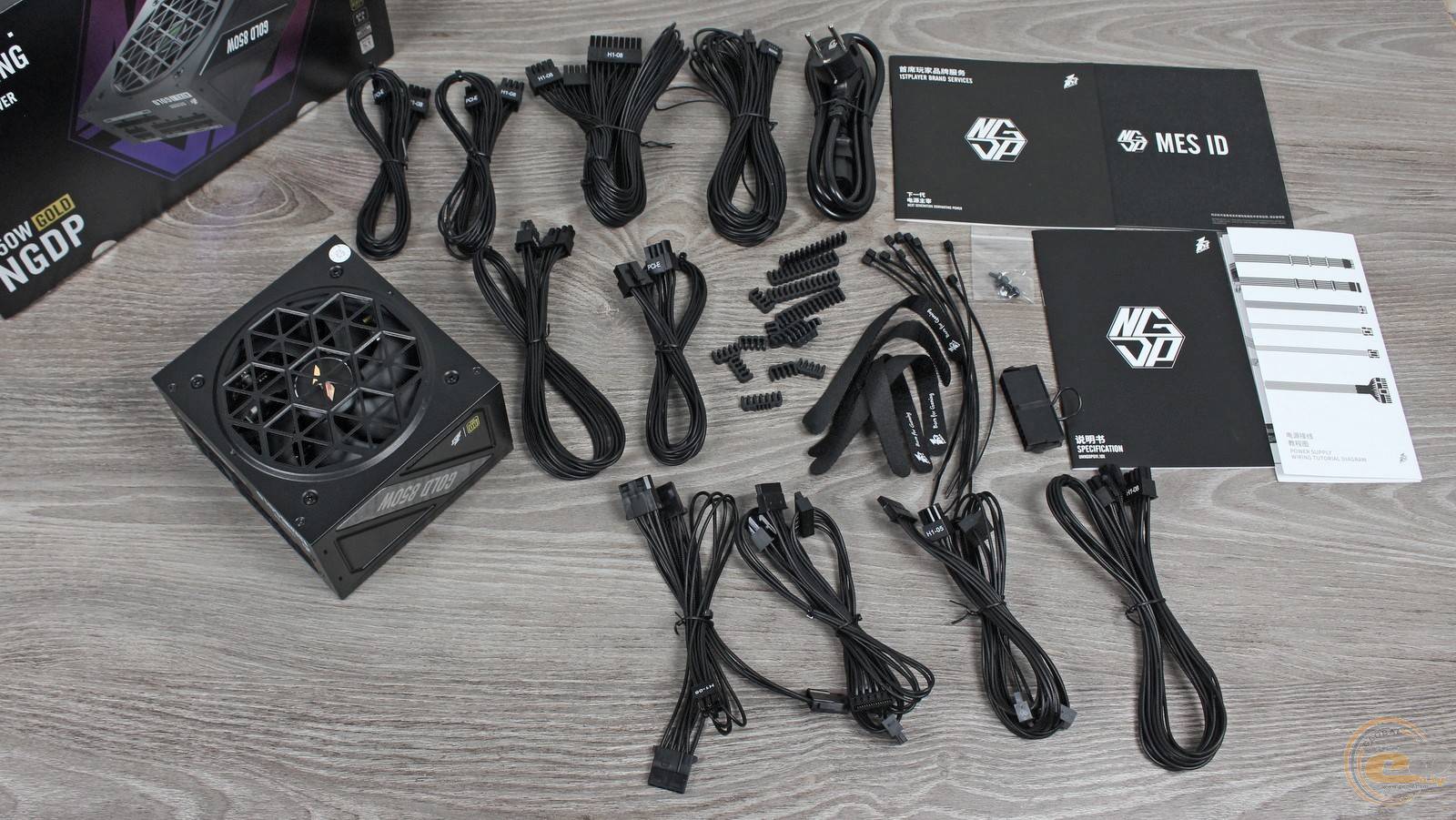

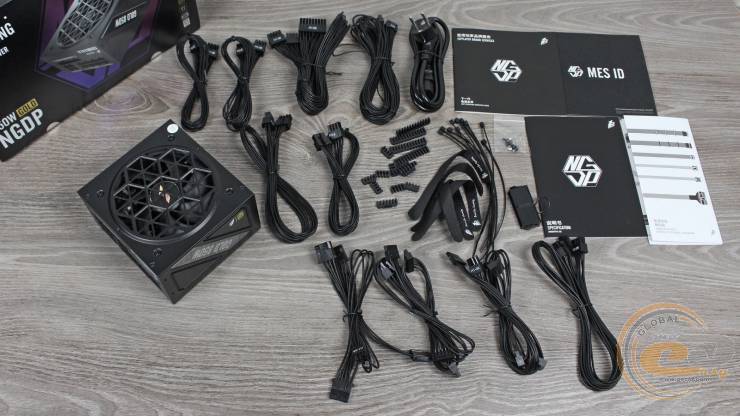

Комплектація включає практично все, чого душа забажає. Тут є:

• під’єднувані кабелі;
• кабель живлення;
• стяжки-липучки з фірмовою символікою;
• одноразові стяжки;
• гребінці для кабель-менеджменту;
• кріпильні гвинти;

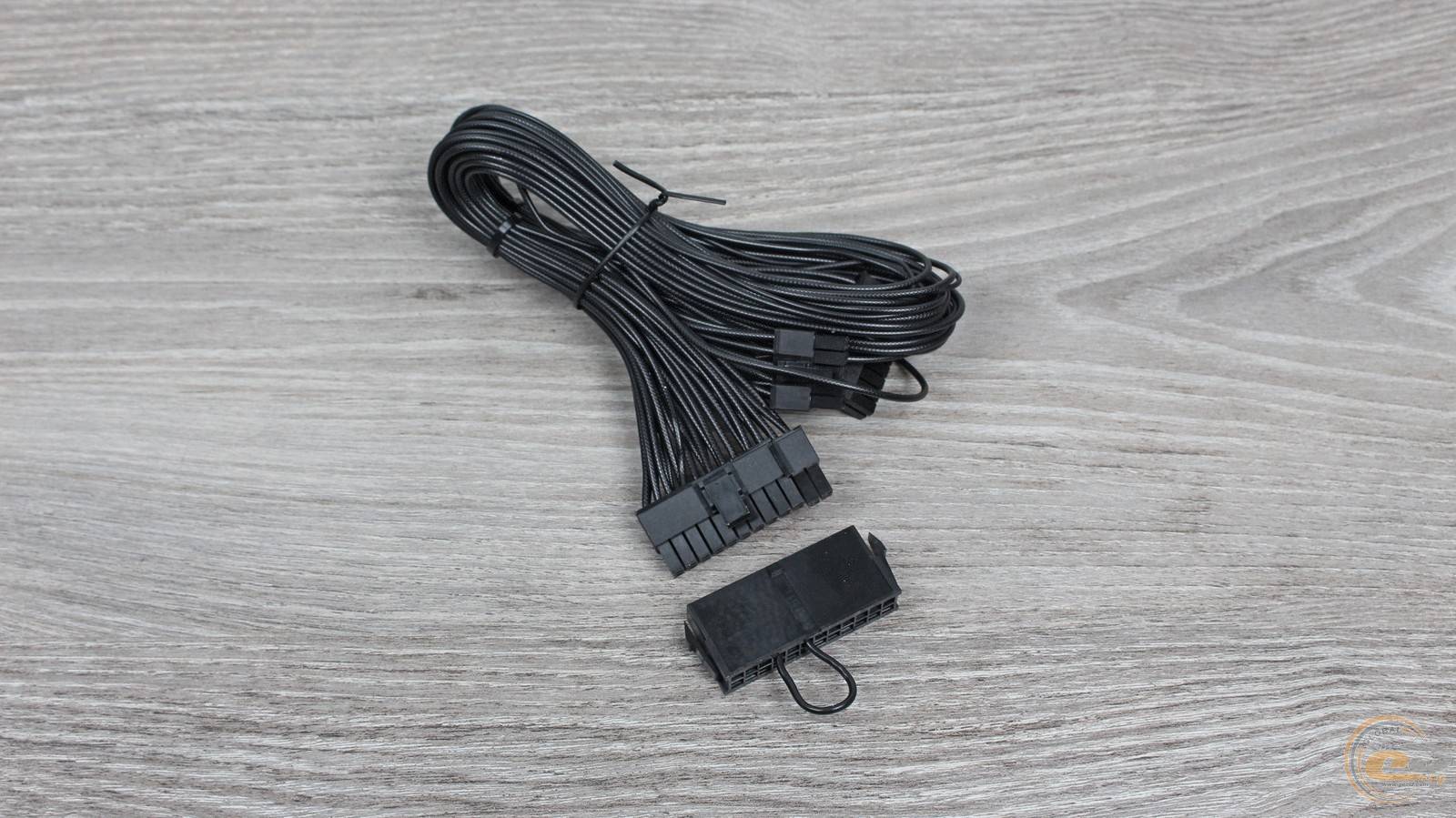

• насадка для запуску без під’єднання до системи;
• паперова документація.

Зовнішній вигляд

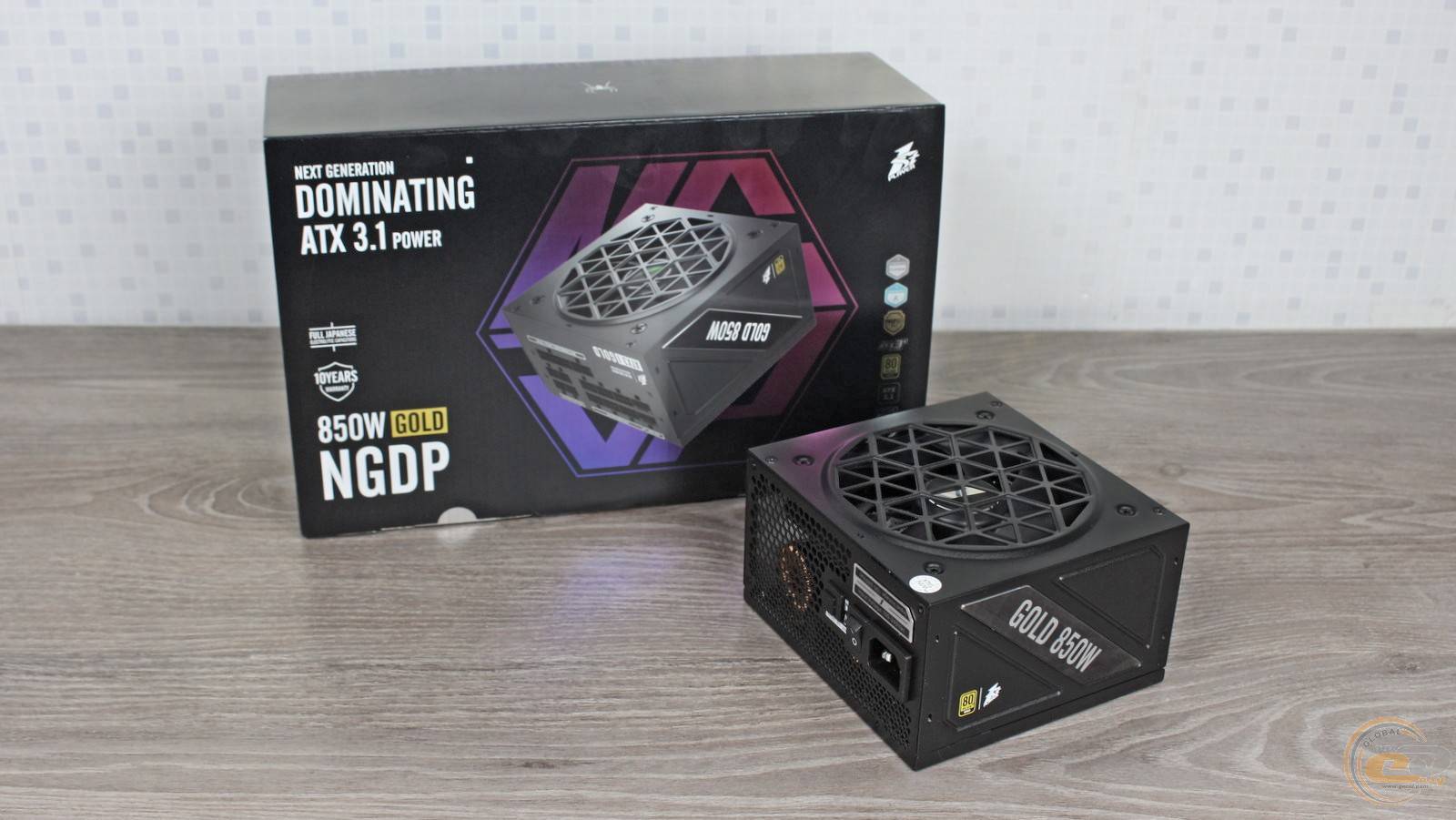

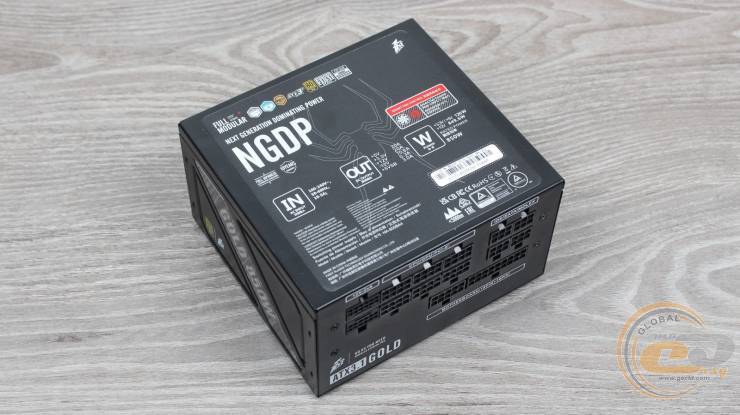

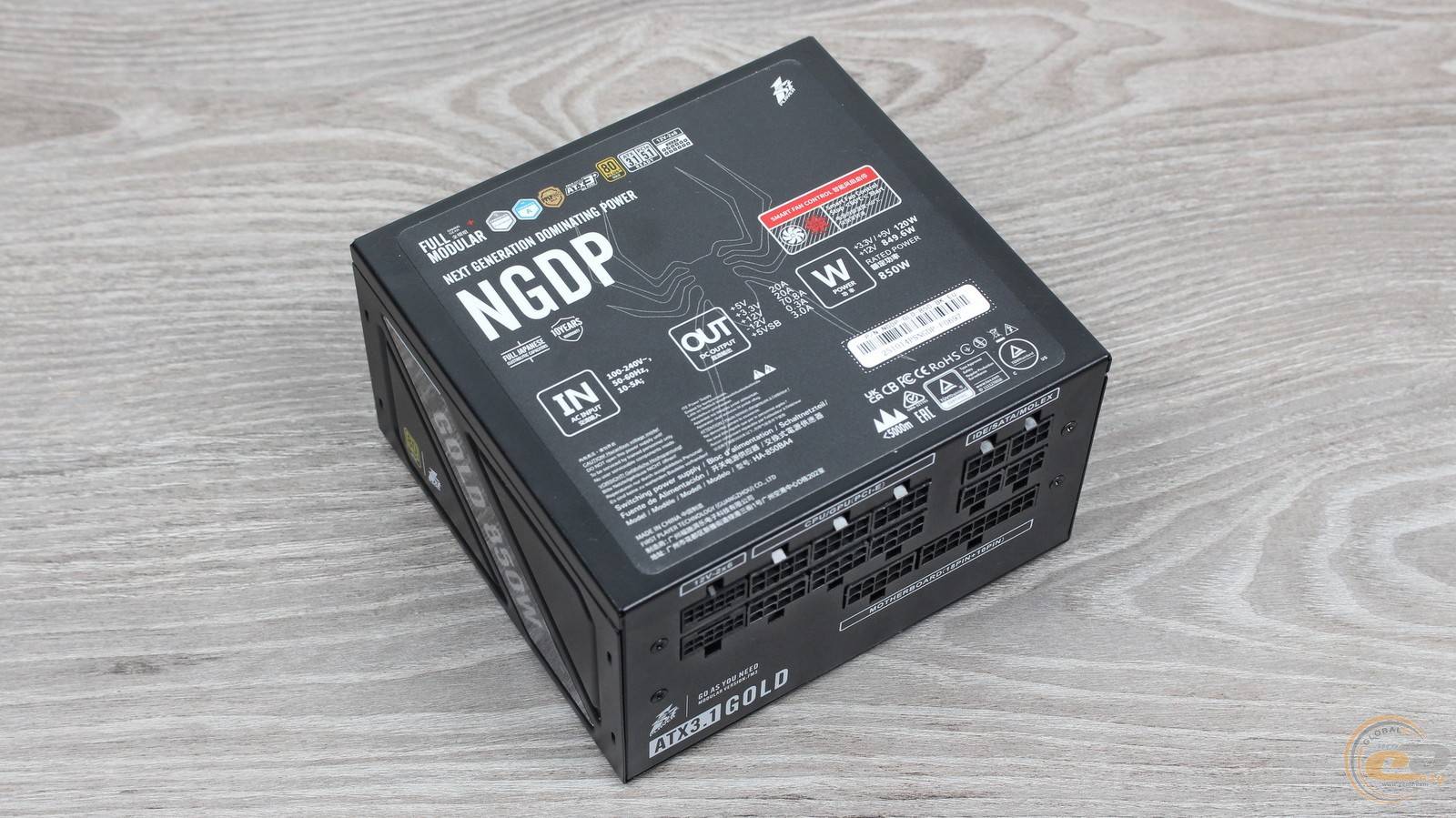

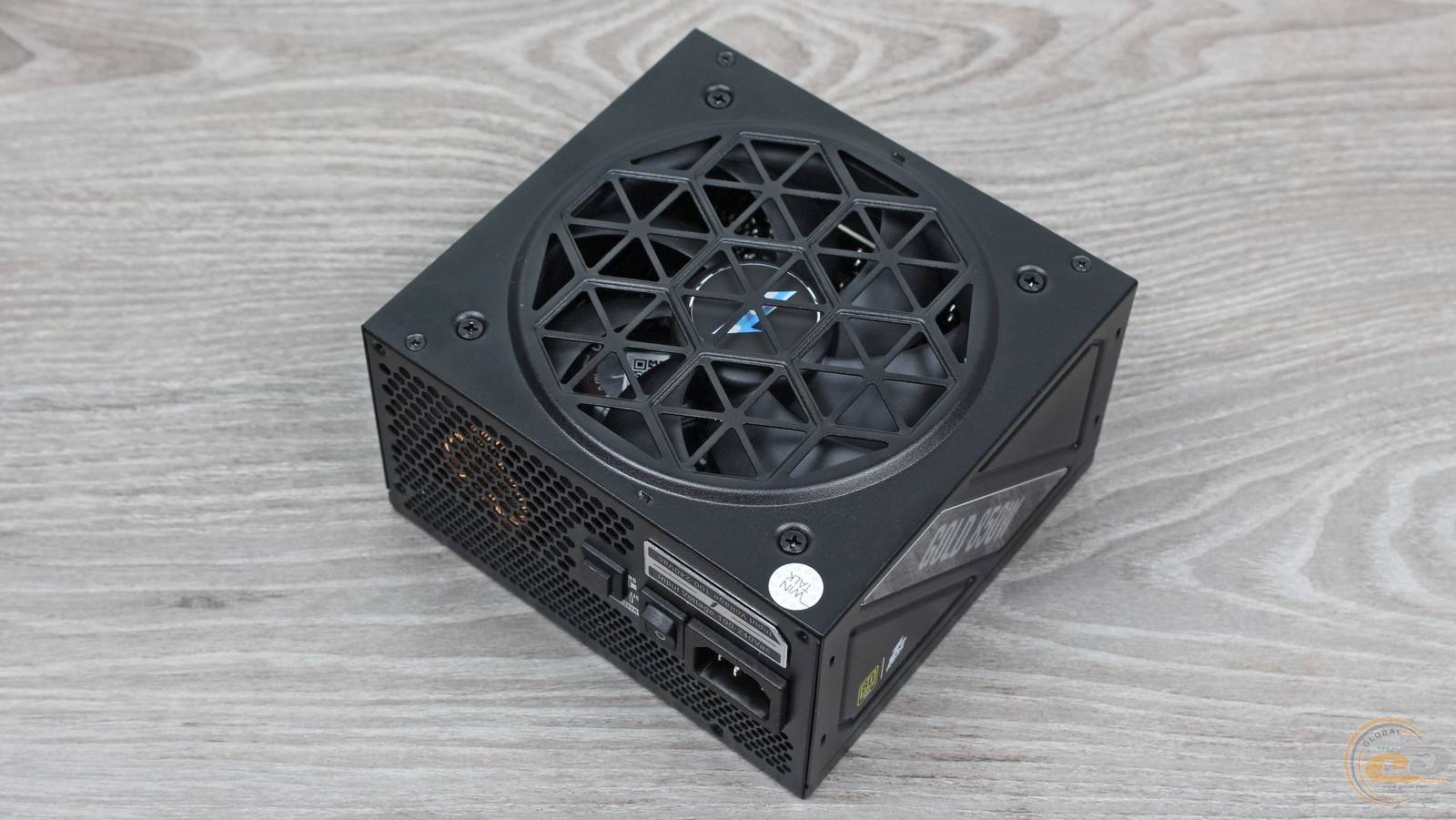

Блок живлення 1STPLAYER NGDP GOLD 850W отримав компактний корпус розмірами 140 х 150 х 86 мм. Причому аналогічні габарити та оформлення мають й інші версії цієї серії потужністю 750, 1000 та 1200 Вт.

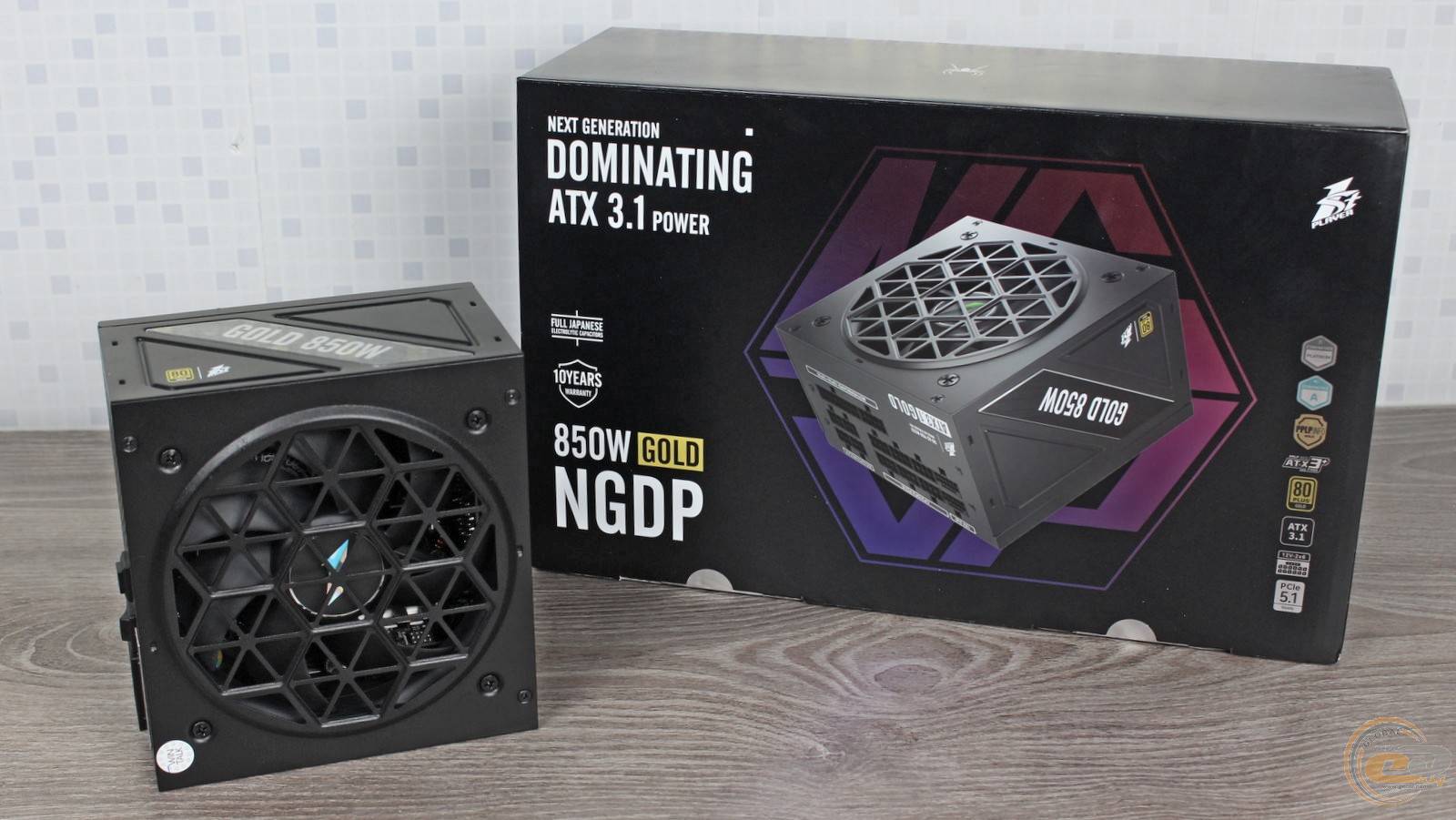

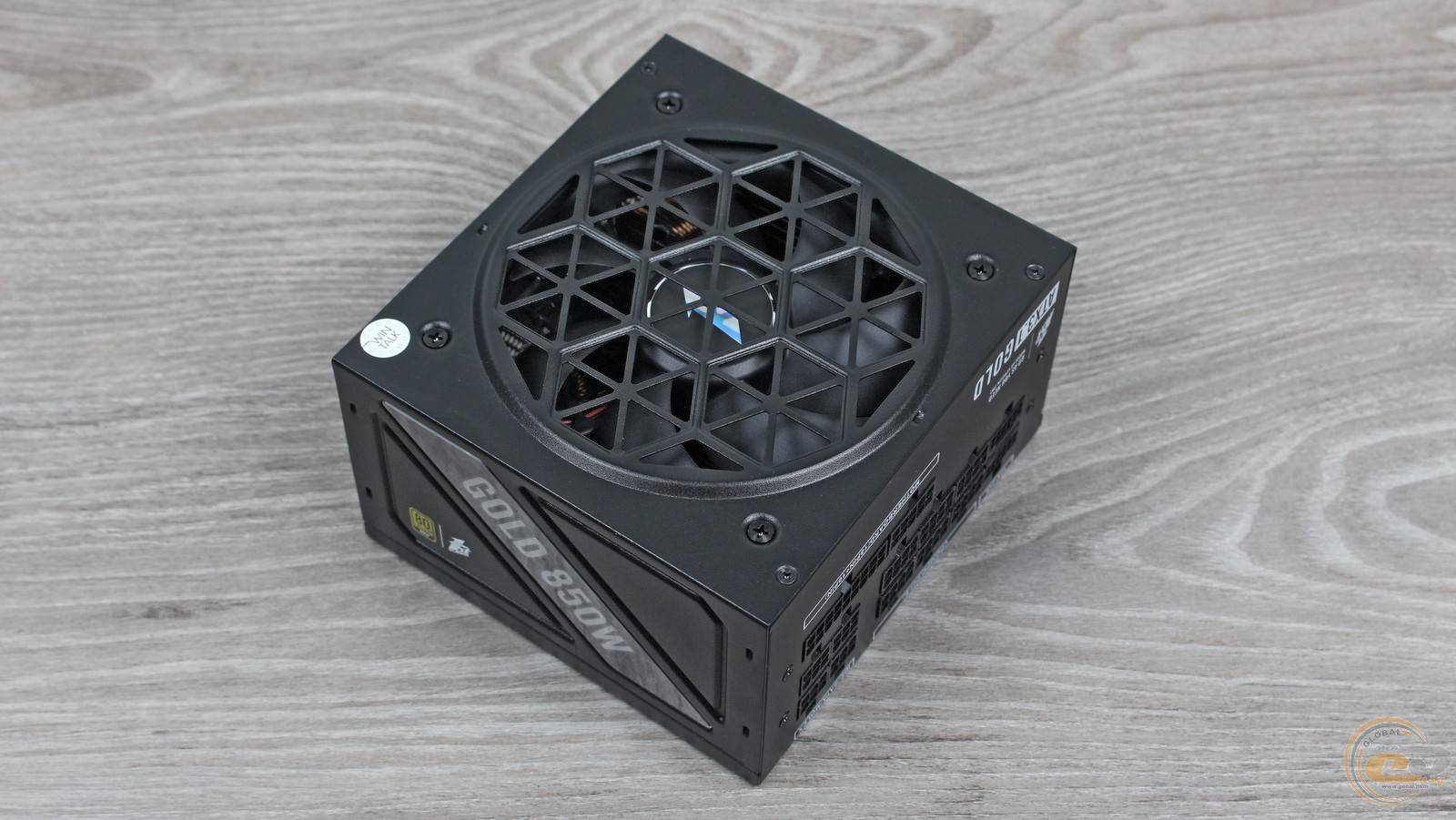

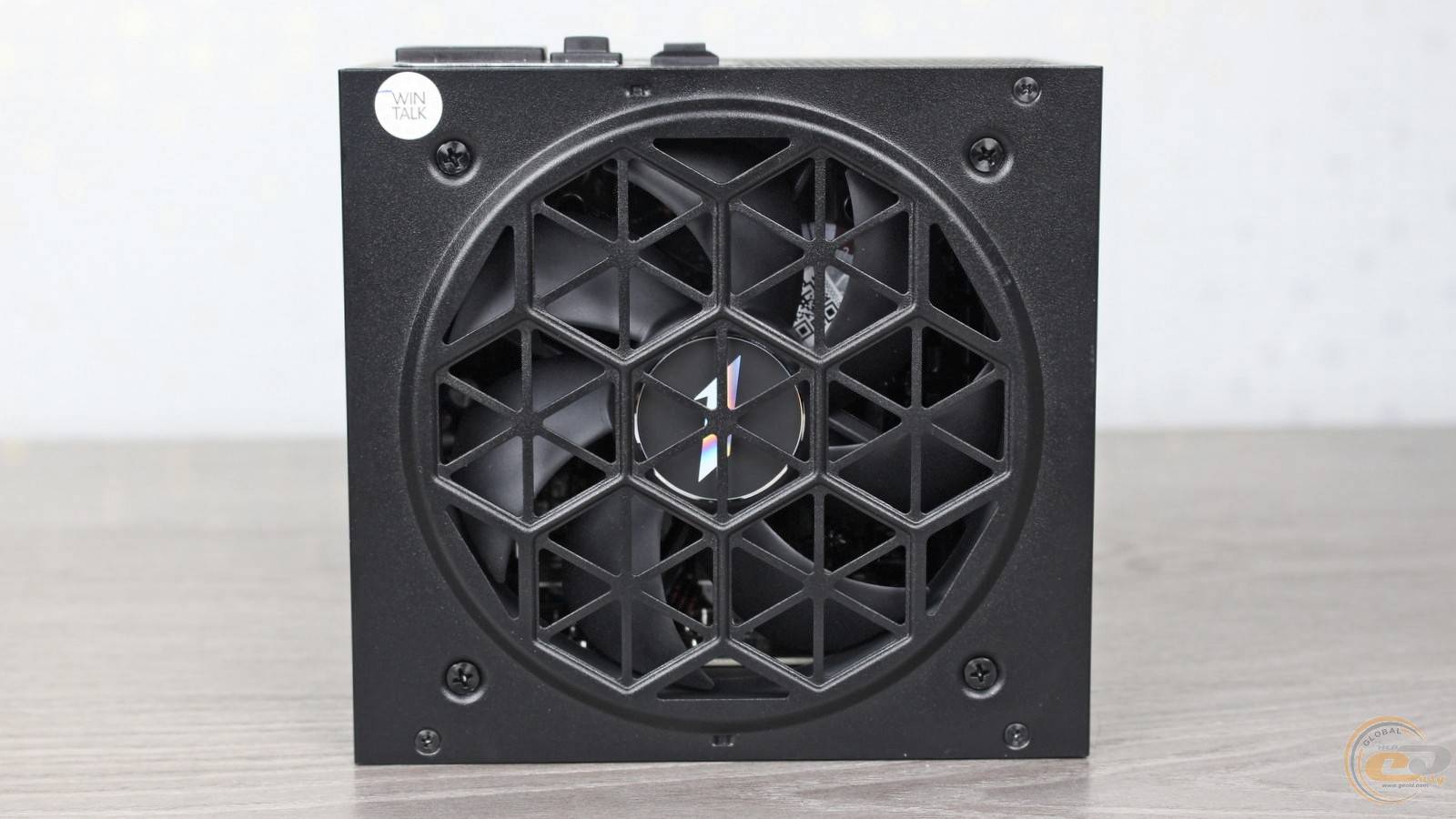

Дизайн зроблено впізнаваним завдяки неординарним трикутним вирізам над 120-мм вентилятором. Поруч на одному з гвинтів розташована гарантійна наліпка з солідним терміном дії — 10 років.

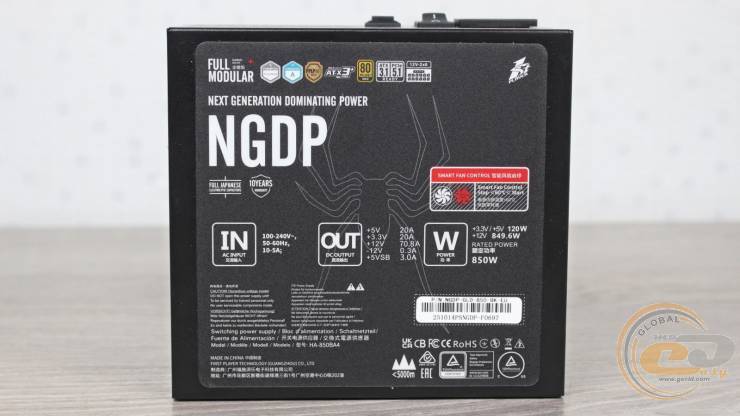

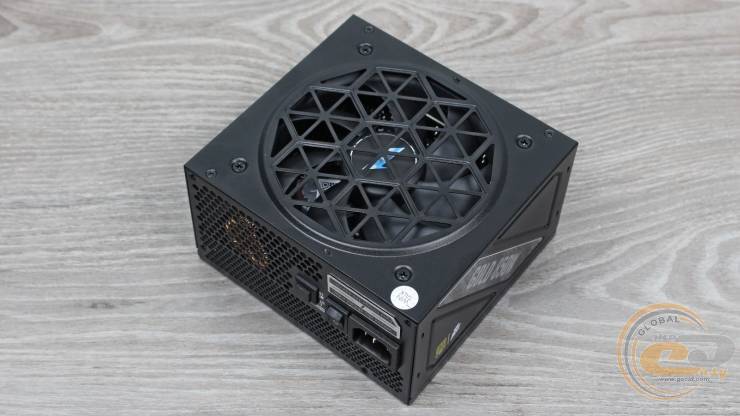

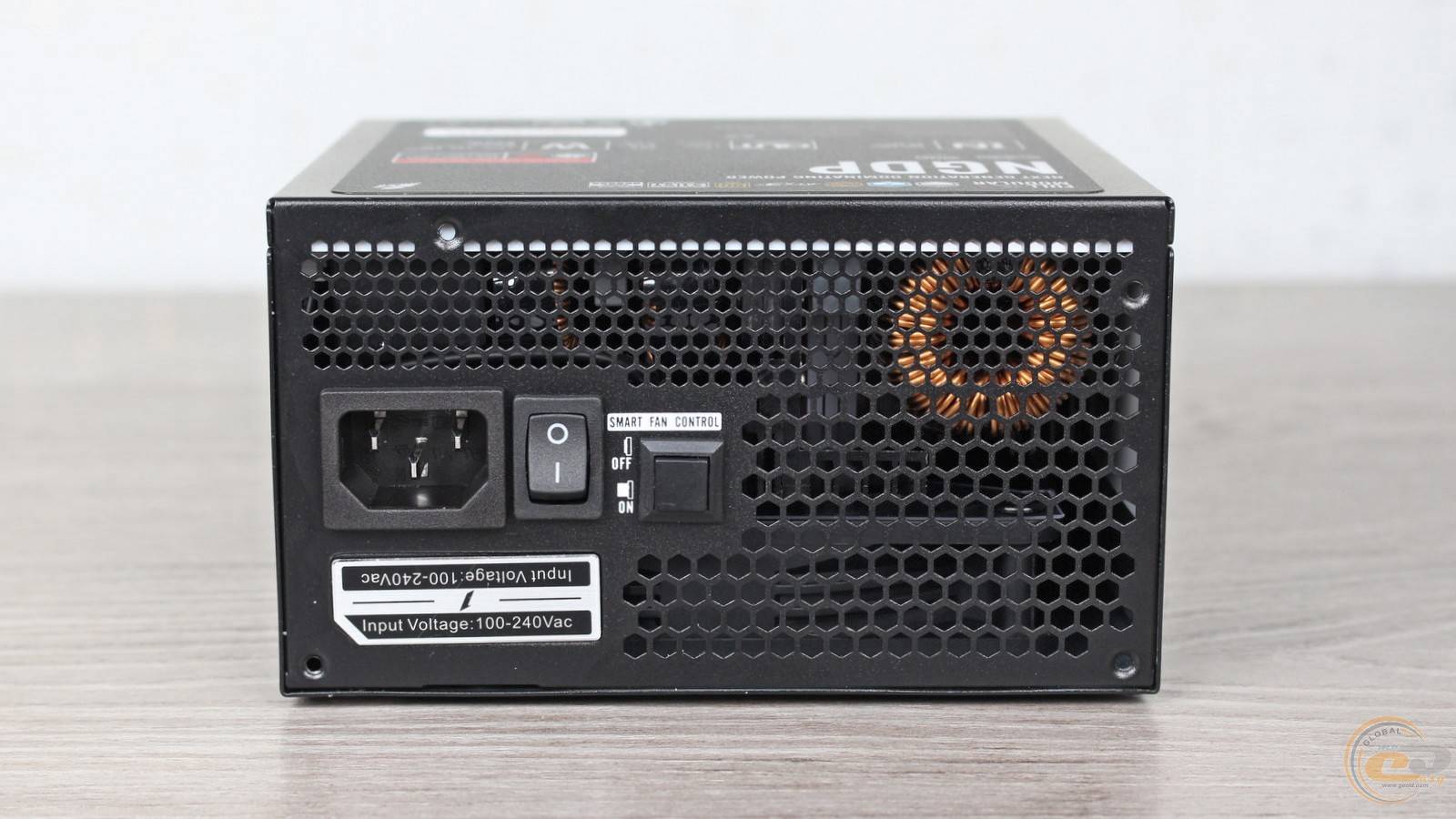

Тильна панель із отворами-«стільниками» доповнена роз’ємом живлення, вимикачем та кнопкою гібридного режиму SMART FAN CONTROL. А етикетка повідомляє про широкий діапазон вхідних напруг — від 100 до 240 В.

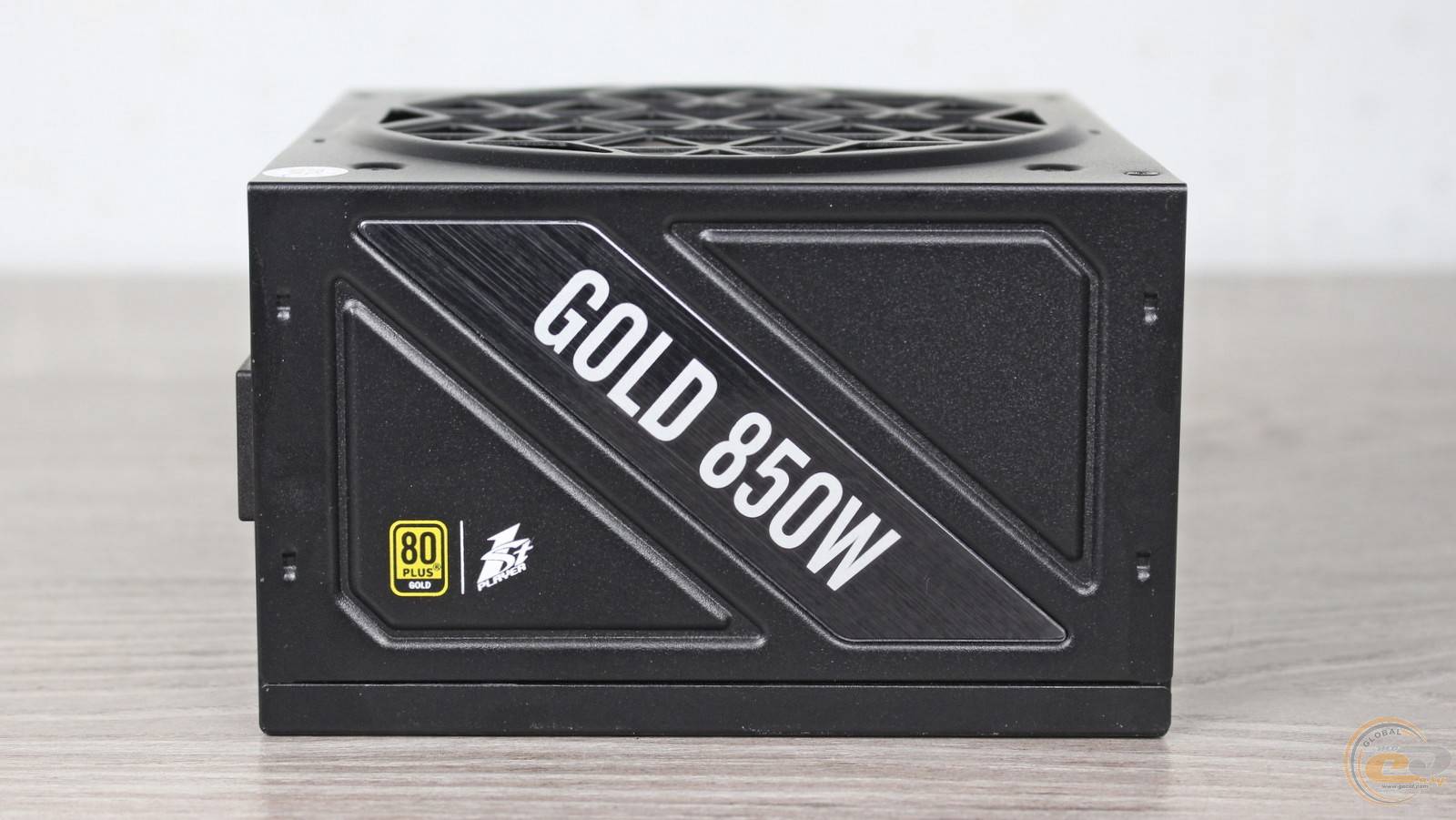

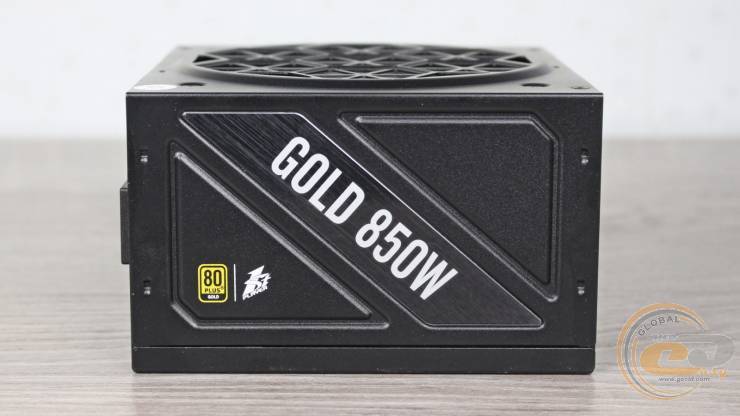

На обох боковинах присутні декоративні елементи — тиснення, вставки та написи, що додає моделі індивідуальності.

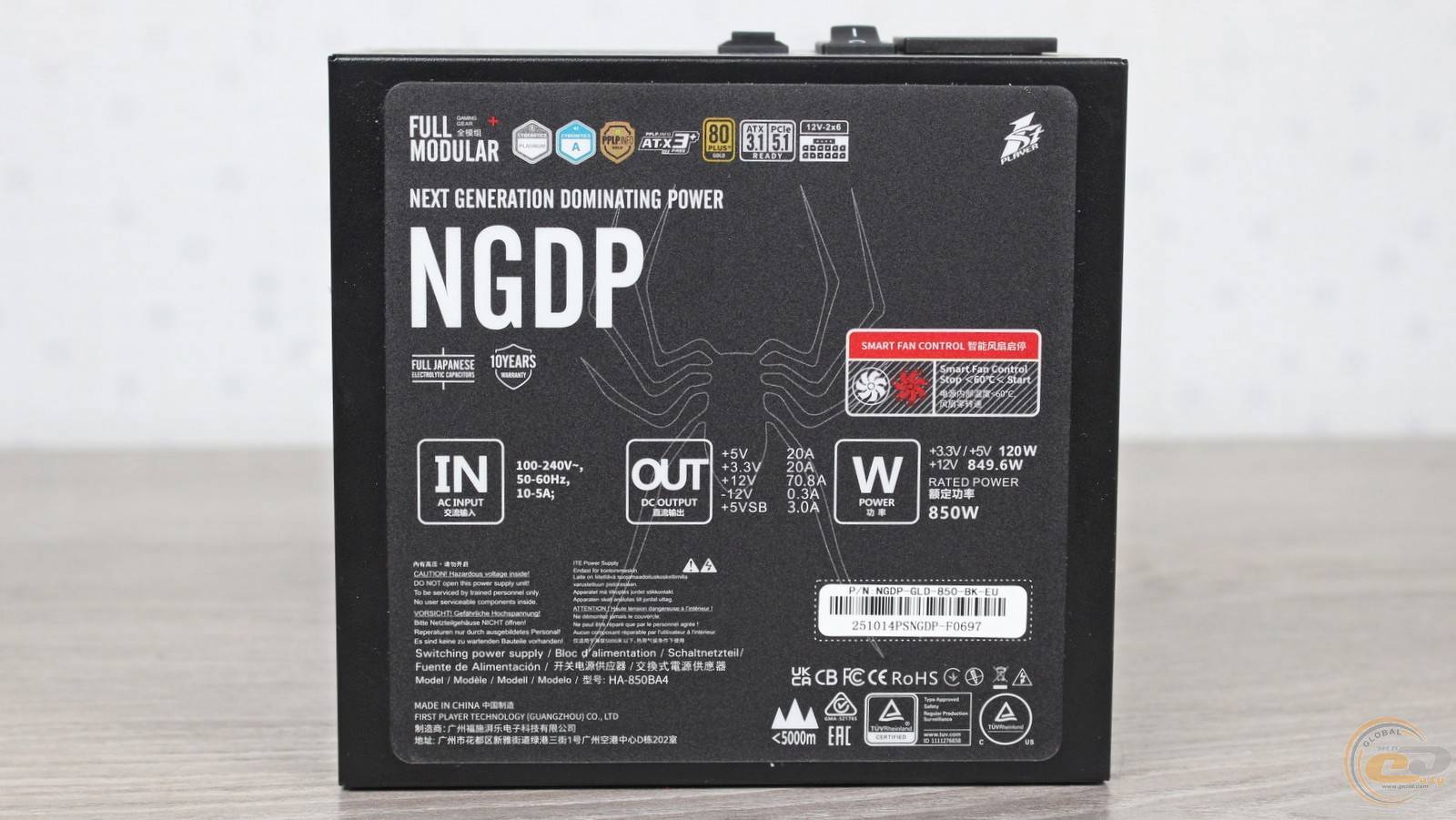

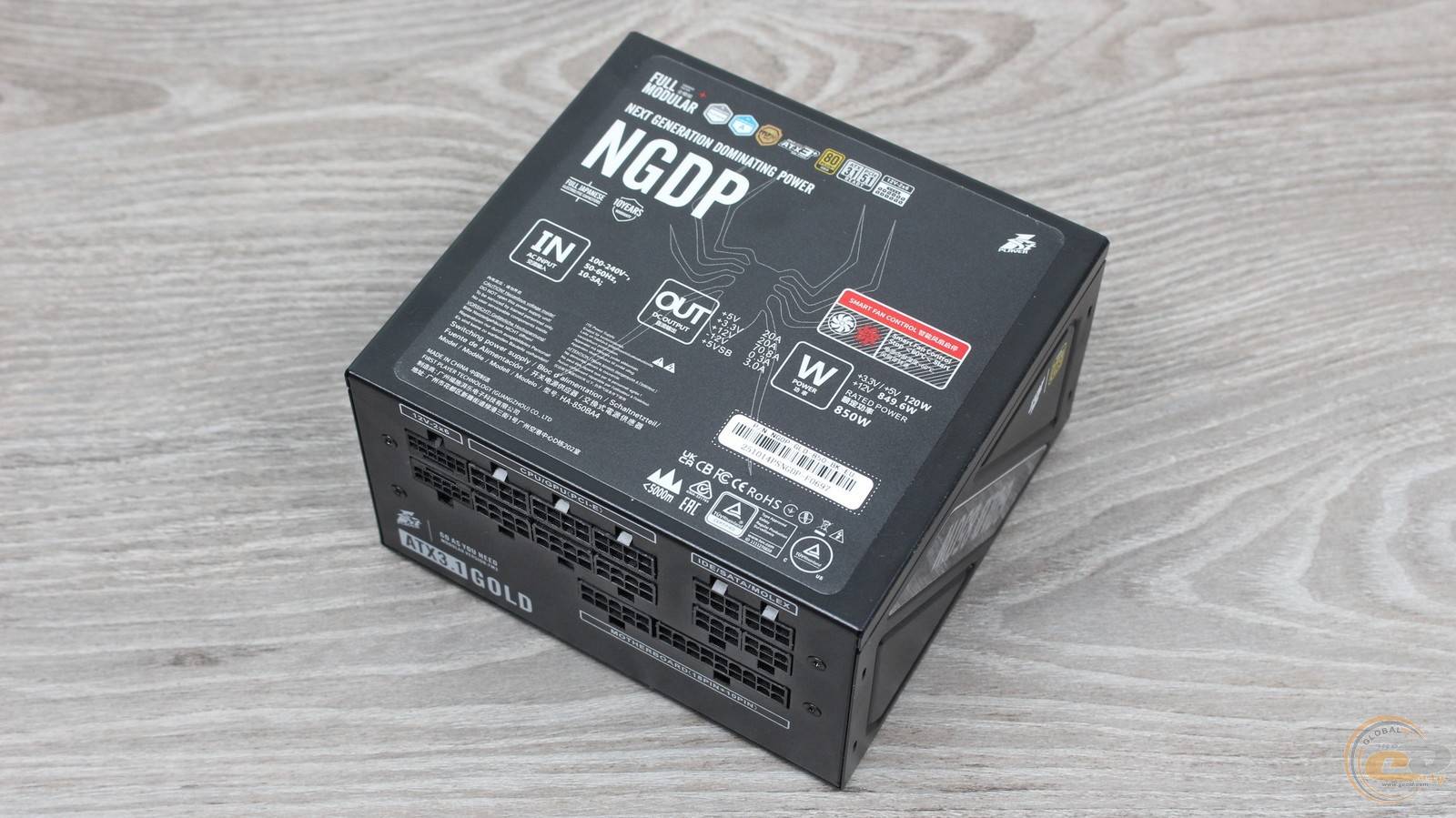

Найбільша панель містить чимало інформації, включно з електротехнічними характеристиками.

Єдина лінія +12В відповідає номінальній потужності, а для каналів +3,3В і +5В виділено 120 Вт (по 20 А на кожен). Додатково присутня низка сертифікатів, що у сукупності підтверджує високий клас 1STPLAYER NGDP GOLD 850W.

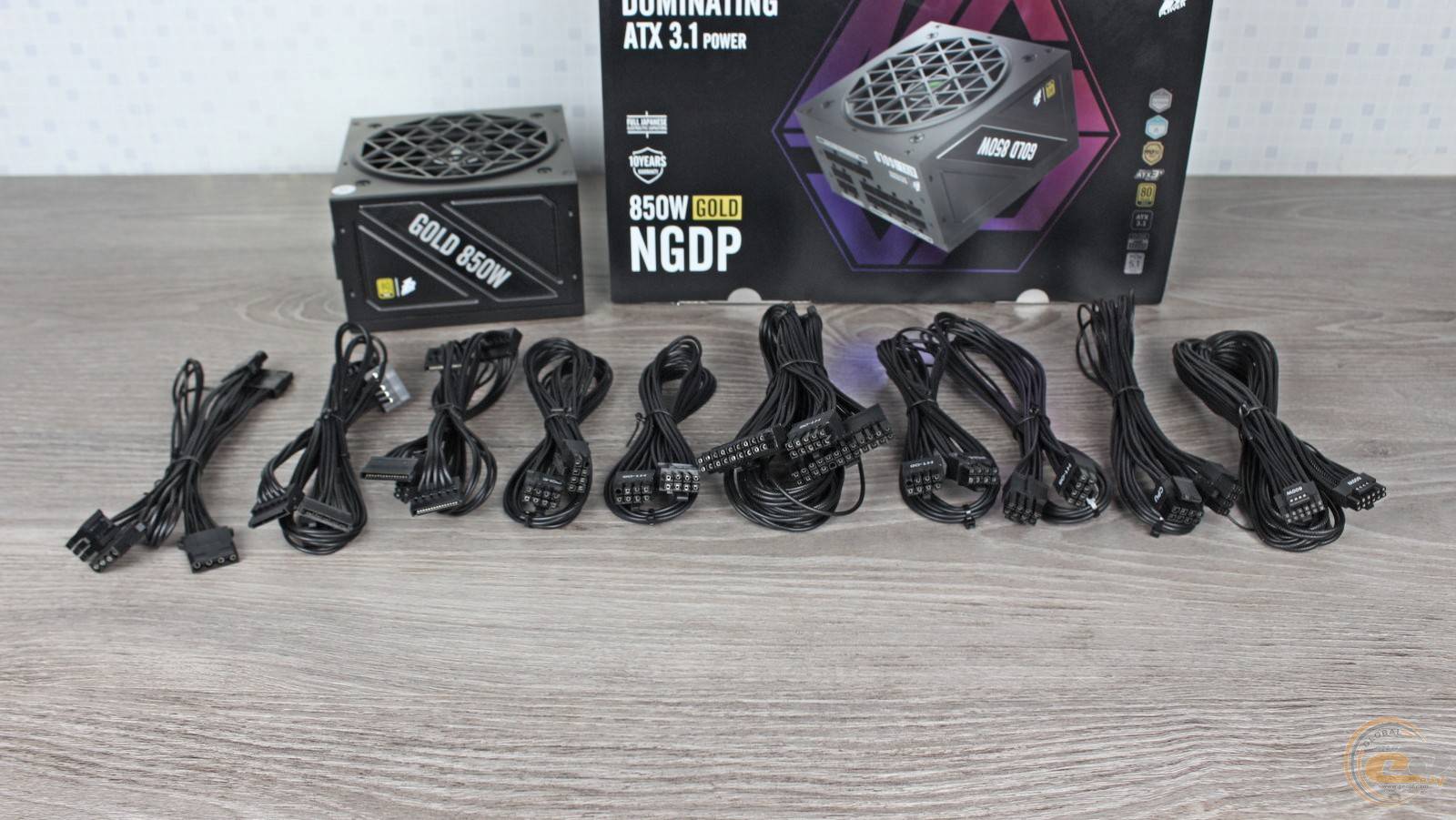

Усі вихідні кабелі модульні й складені з окремих проводів в обплетенні. Для охайного їх укладання виробник додав гребінці та стяжки. Набір конекторів доволі широкий:

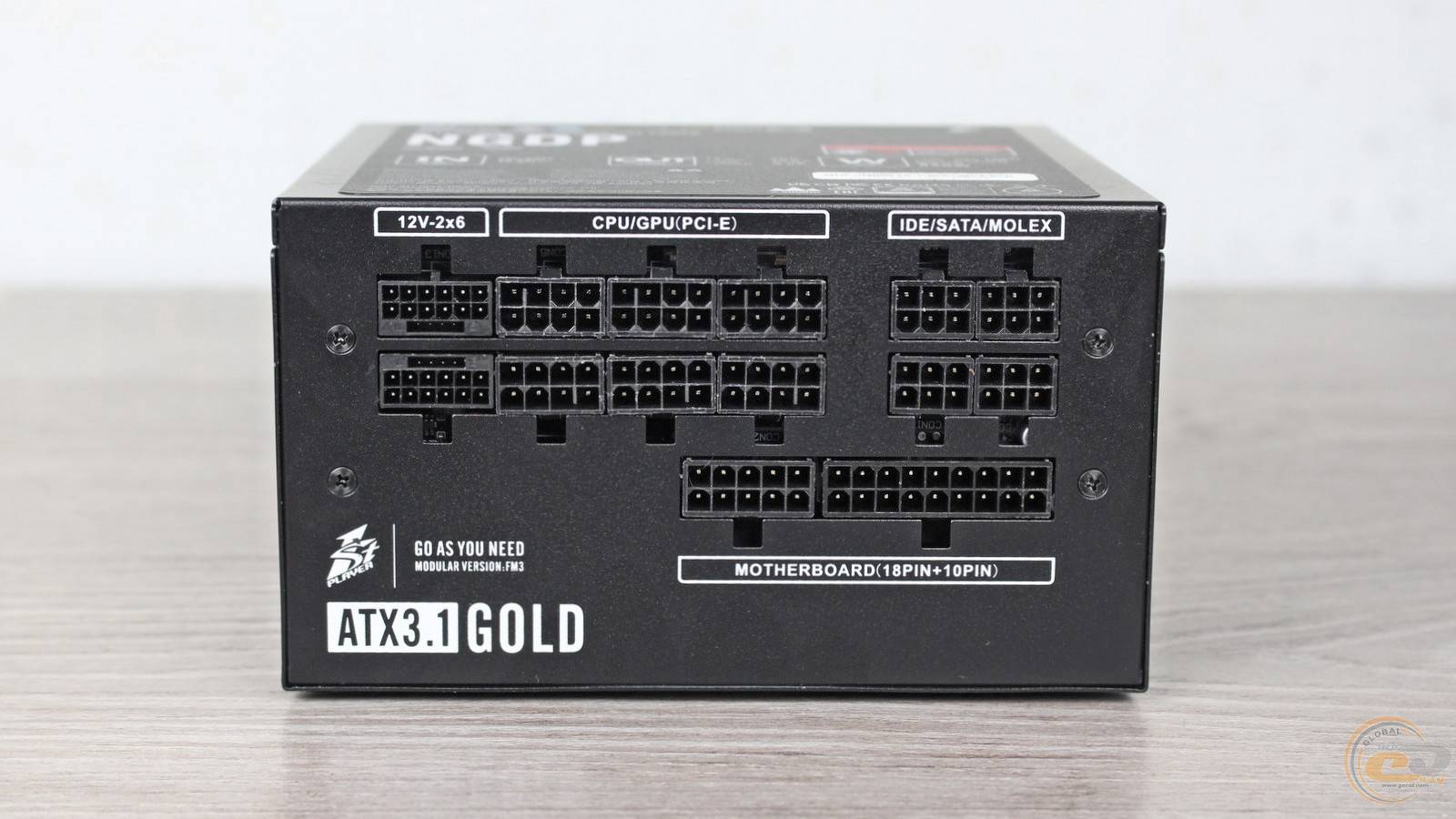

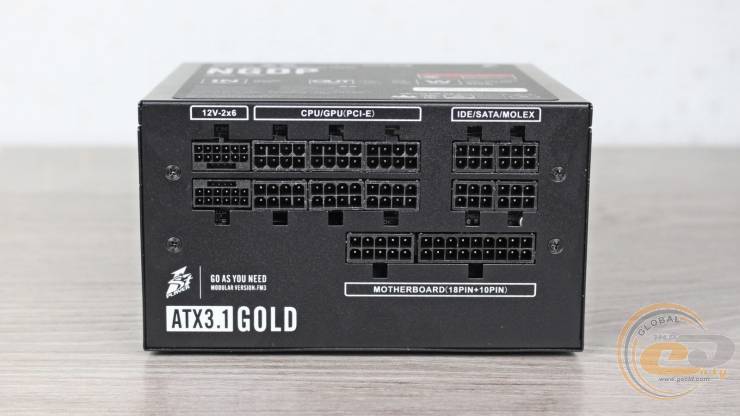

Як і очікувалося від сучасного 850-ватника, є 20+4-контактний ATX, пара 4+4-контактних ATX12V, а також 600-ватний PCIe 5.1 (12V-2×6) та три 6+2-контактні PCIe для живлення відеокарт. Для периферії передбачено вісім SATA та чотири PATA на трьох окремих проводах.

До речі, модель на 1000 Вт отримала ідентичний набір роз’ємів, тоді як у 1200-ватника є ще один 6+2-контактний PCIe, а у 750-ватника — навпаки, на один менше.

Кількість вихідних конекторів навіть більша, ніж комплектних проводів: тут передбачено під’єднання чотирьох 6+2-контактних PCIe та одразу двох PCIe 5.1 (12V-2×6).

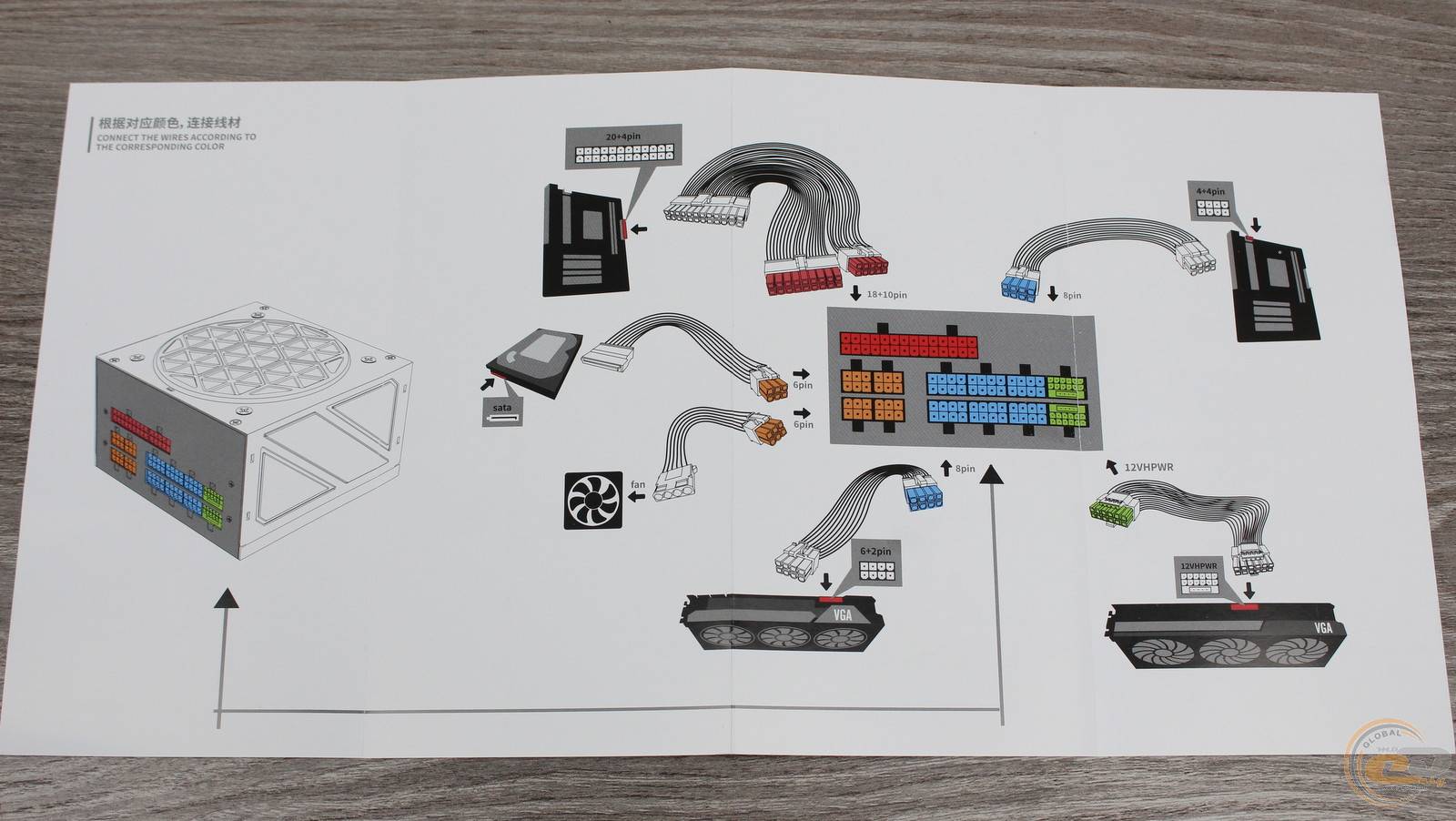

Щоб уникнути плутанини, виробник подбав про відповідні написи, різну форму конекторів і навіть комплектний буклет.

Внутрішня будова

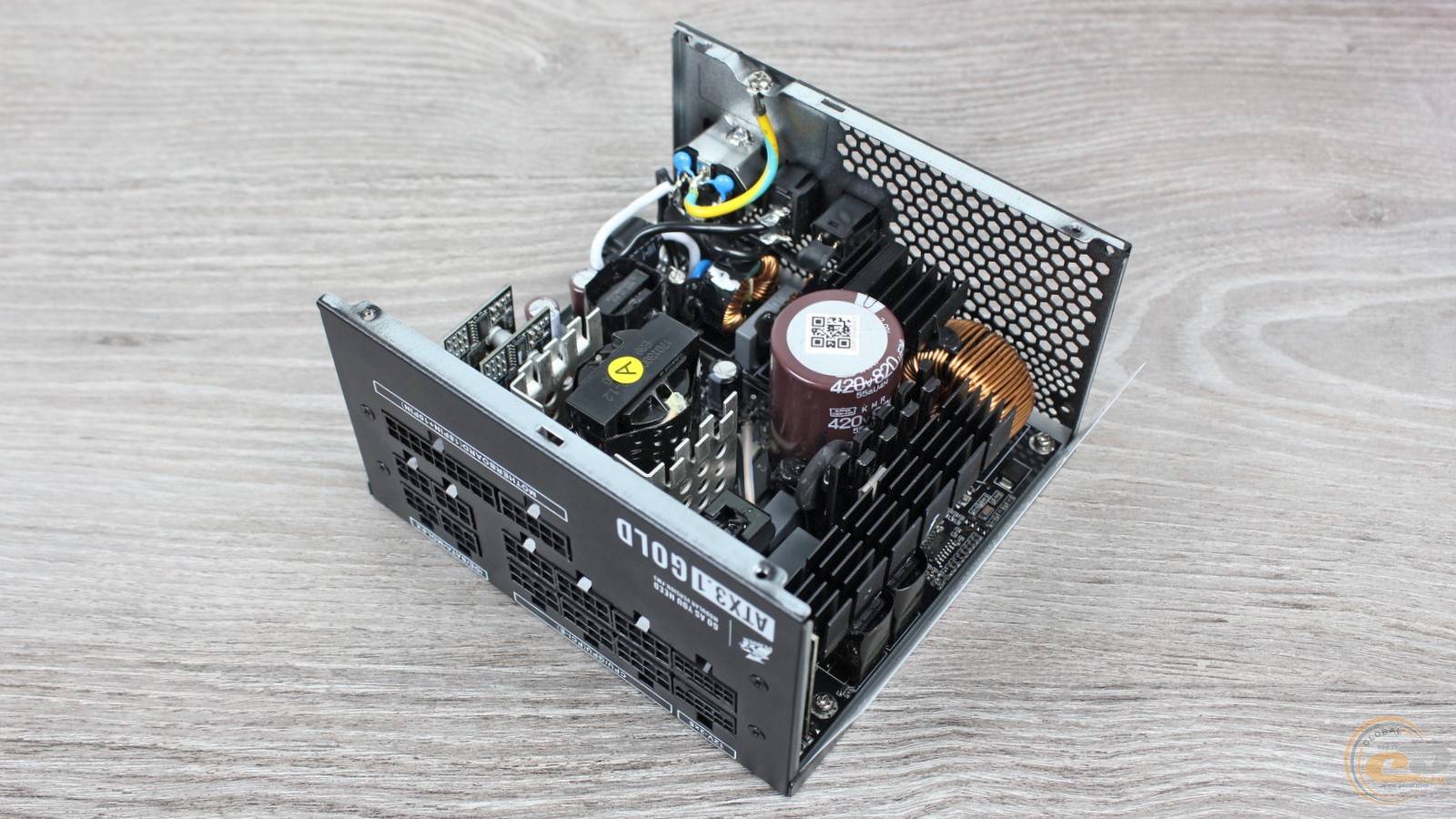

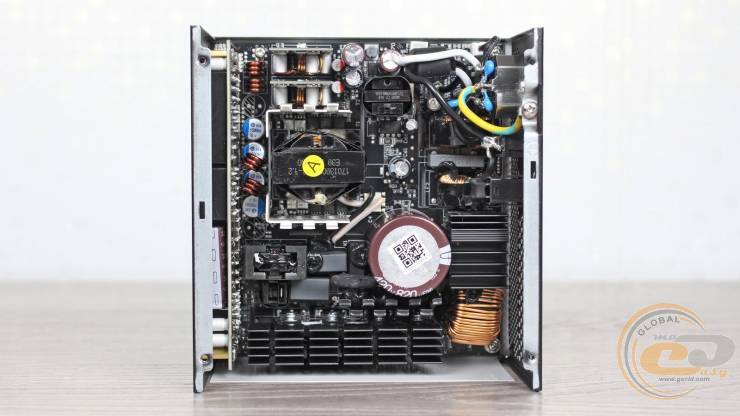

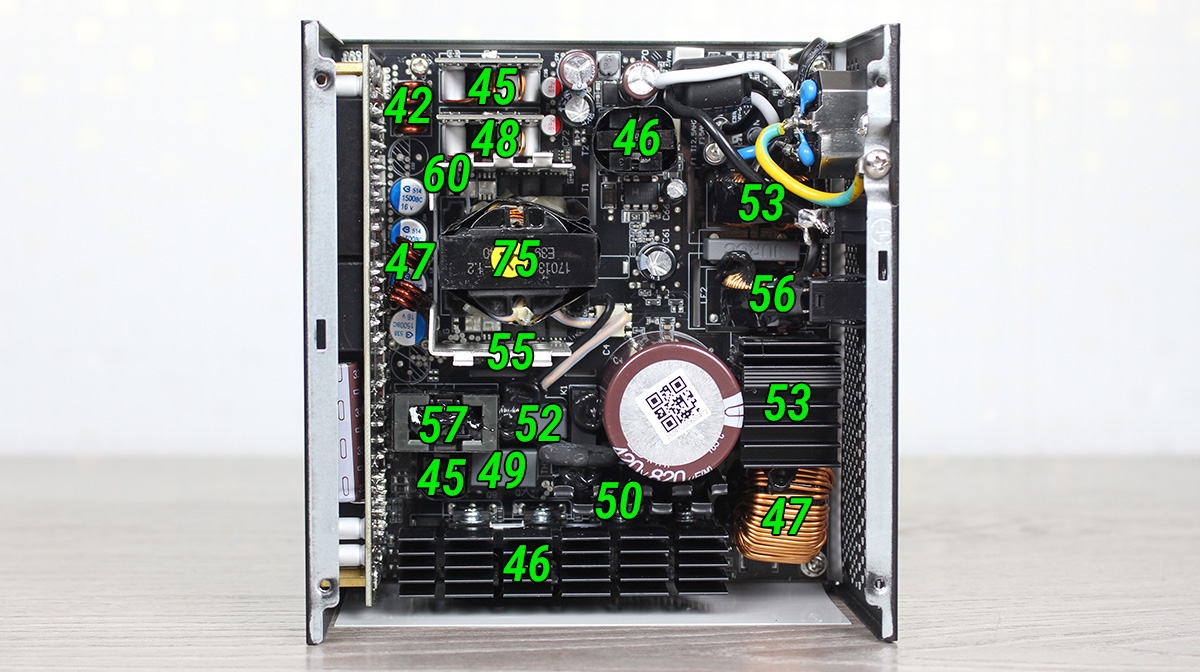

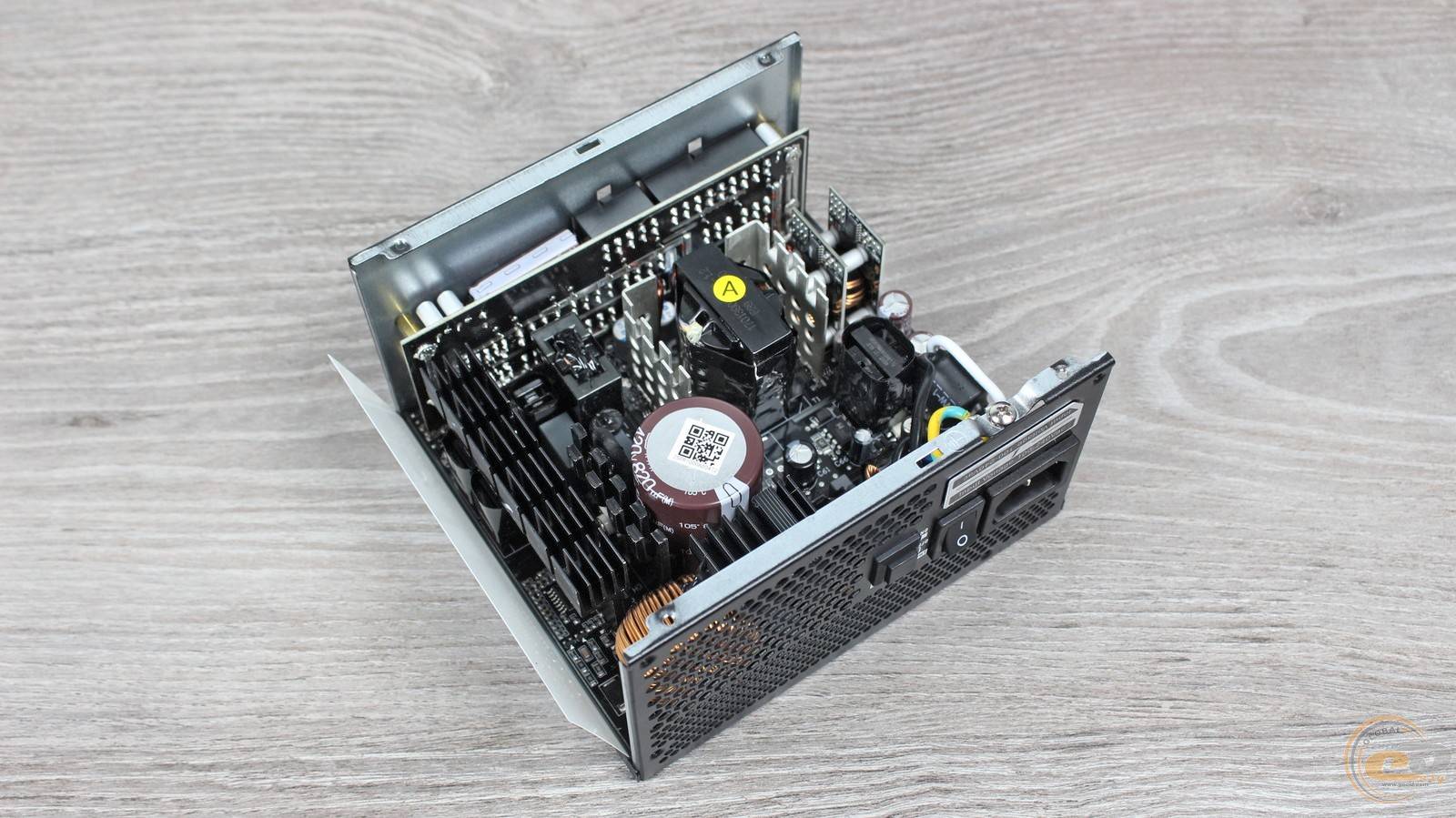

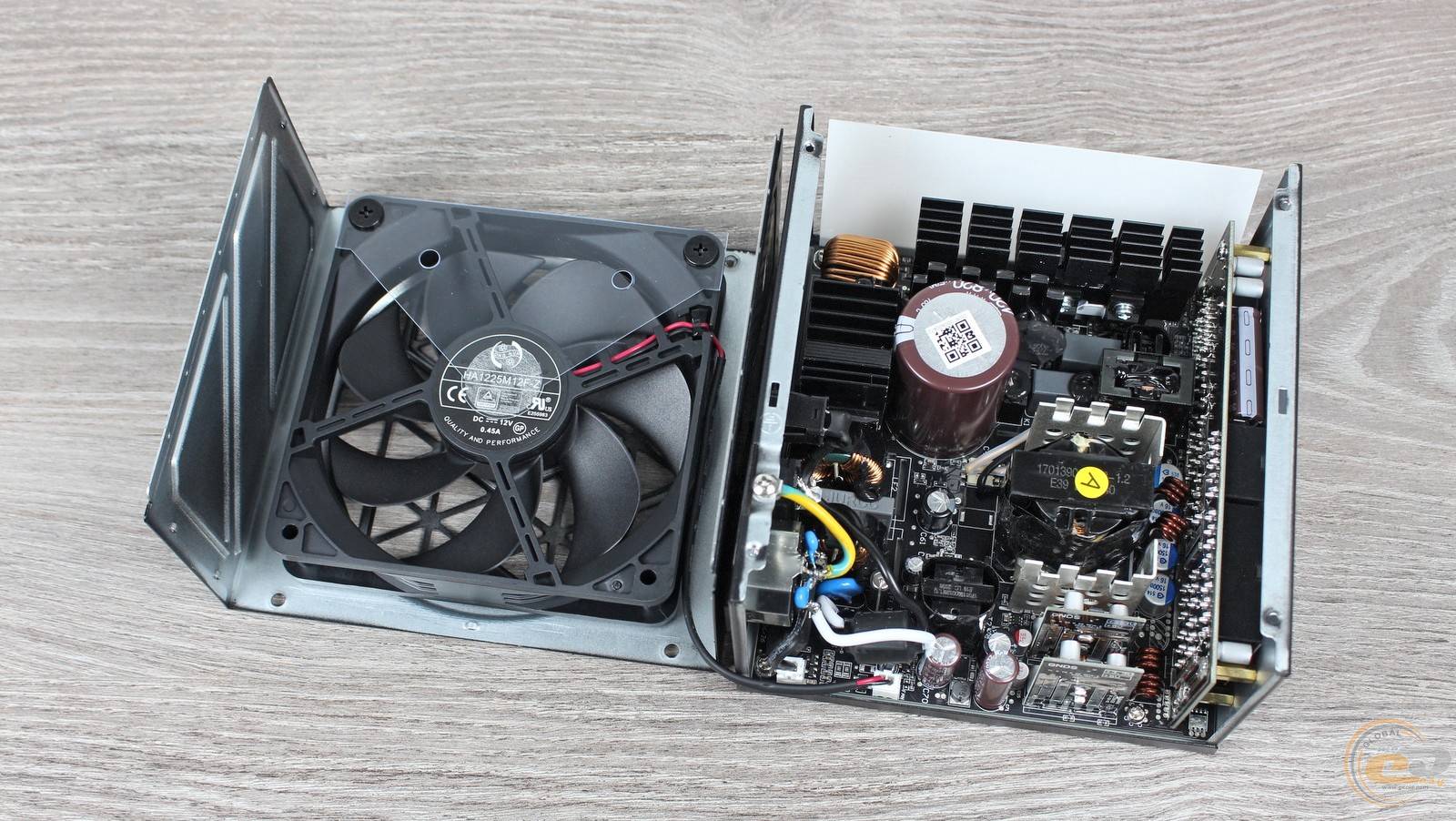

Тепер розглянемо внутрішнє наповнення 1STPLAYER NGDP GOLD 850W.

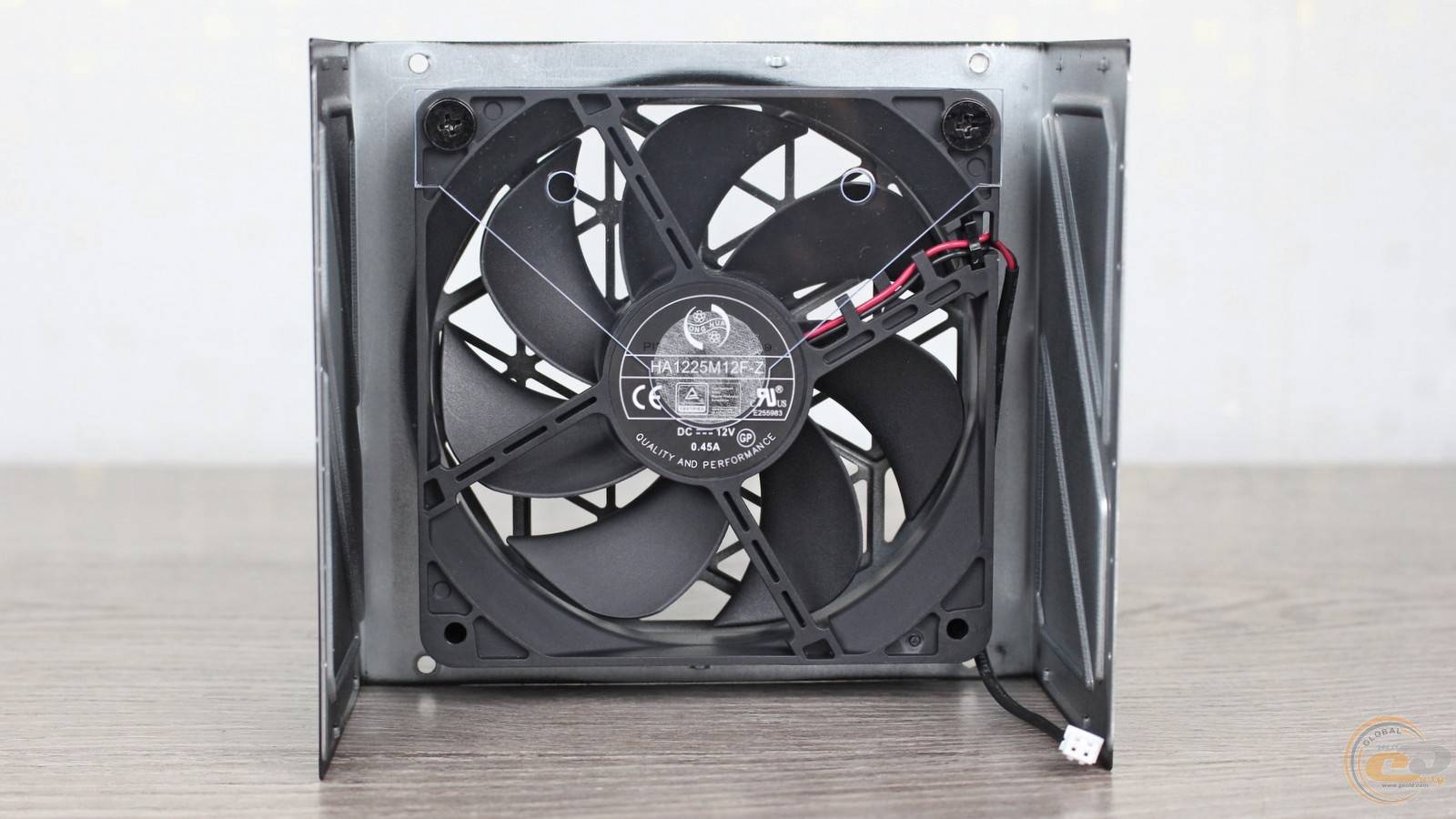

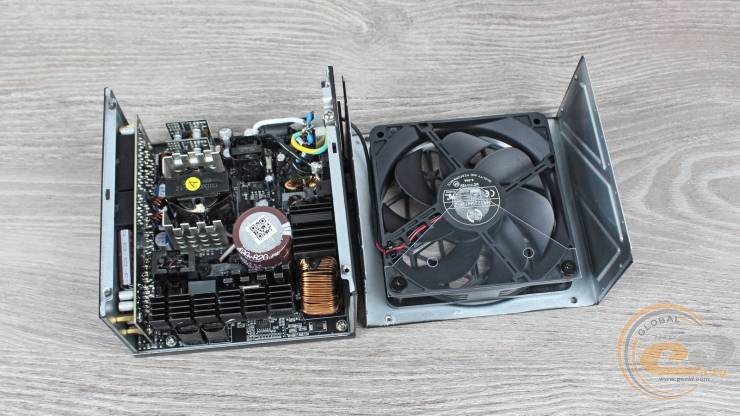

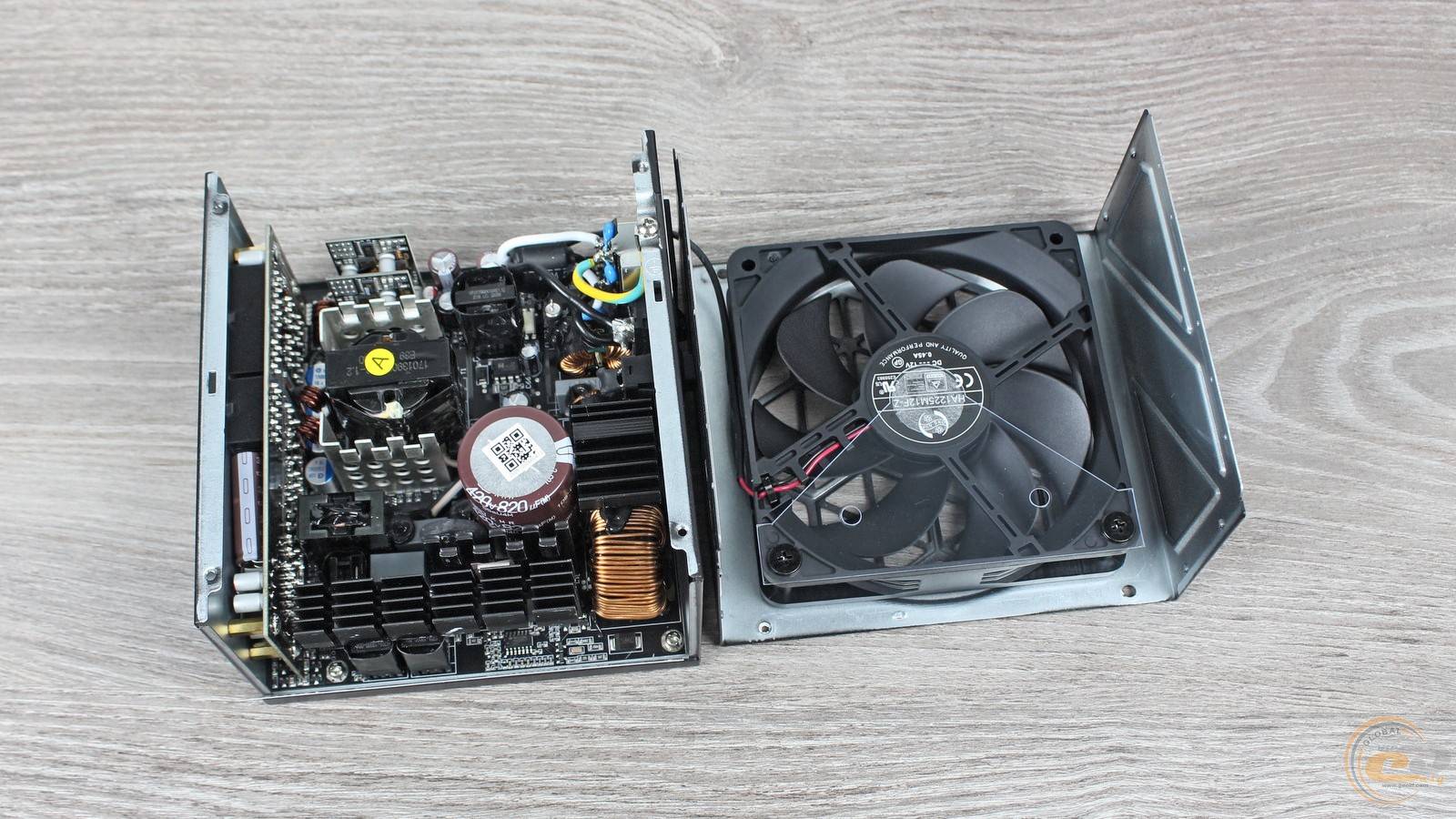

Вентилятор Hong Hua HA1225M12F-Z ми вже зустрічали раніше у інших висококласних блоках живлення. В його основі лежить надійний і тихий гідродинамічний підшипник, як і належить пристрою з 10-річною гарантією. Споживана потужність пропелера не перевищує 5,4 Вт (12 В при 0,45 А), а для під’єднання служить звичний 2-контактний конектор. Своєю чергою прозора пластина спрямовує повітряний потік на найгарячіші елементи.

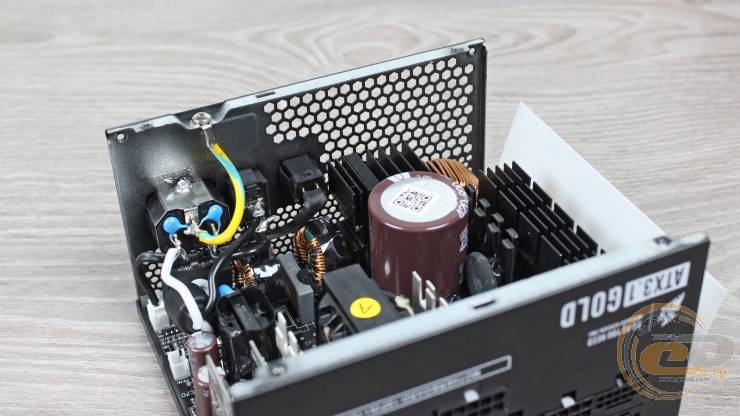

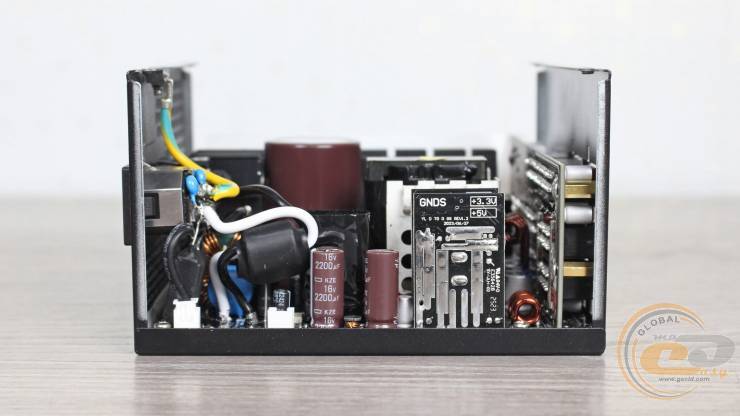

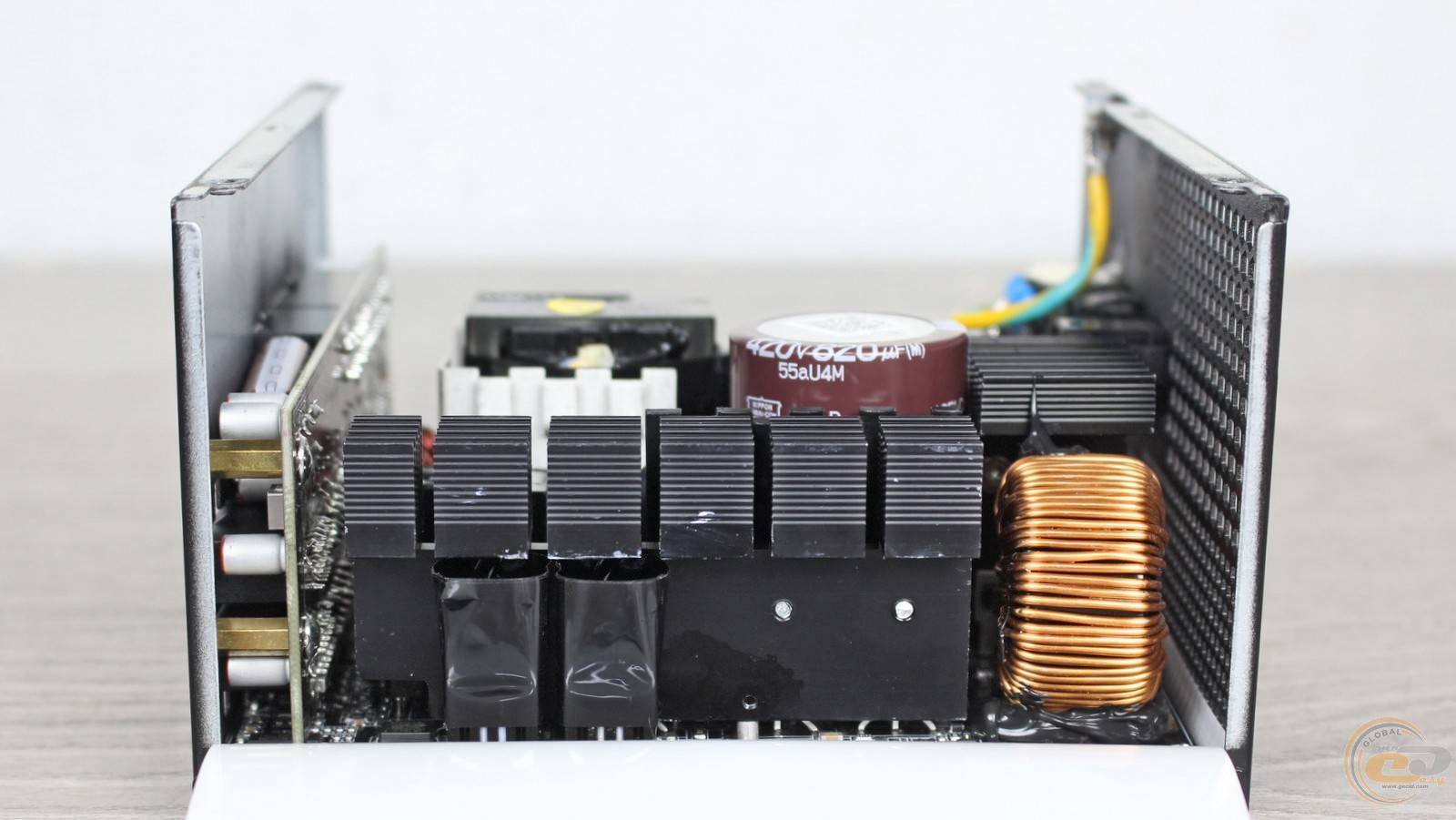

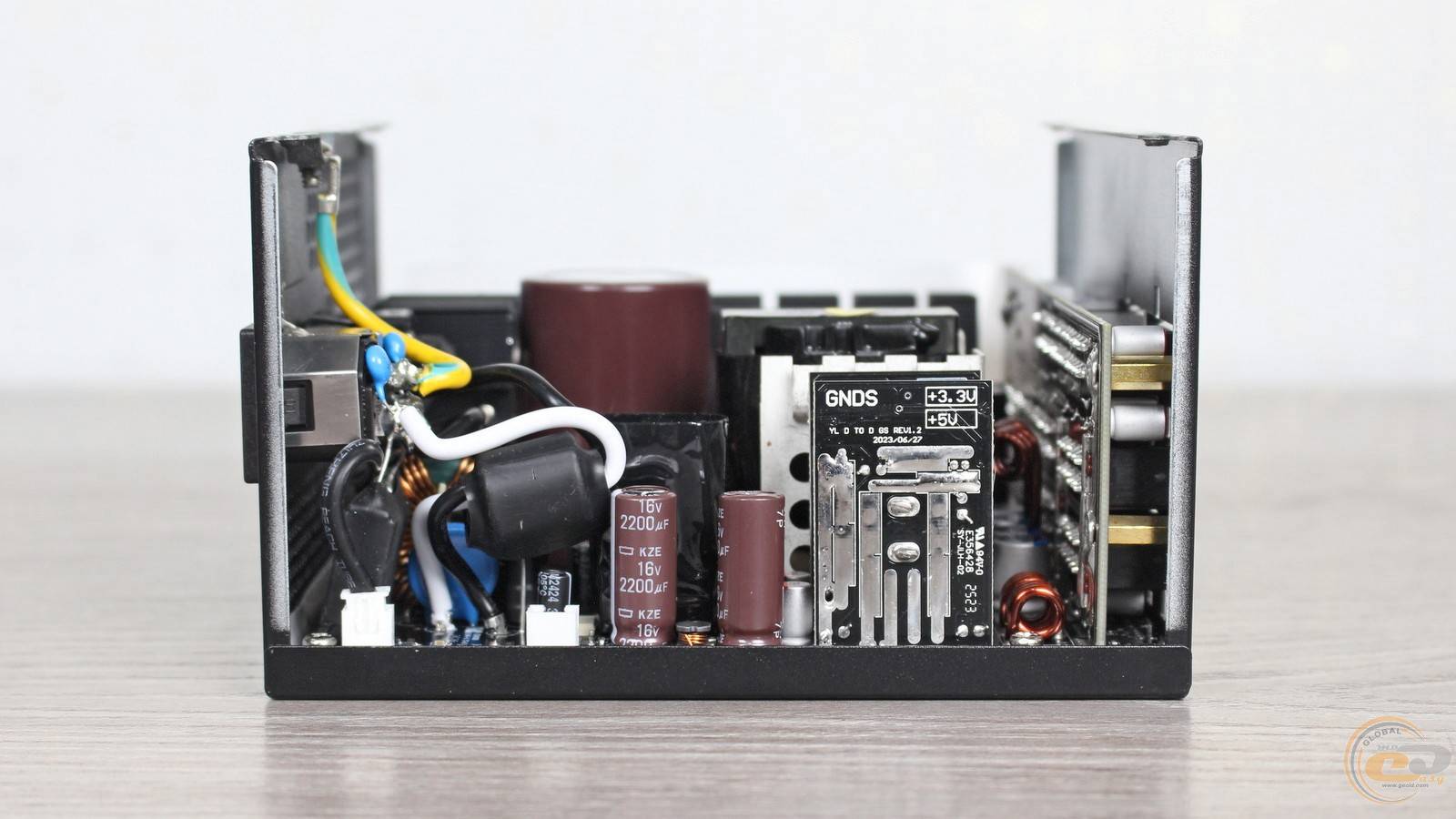

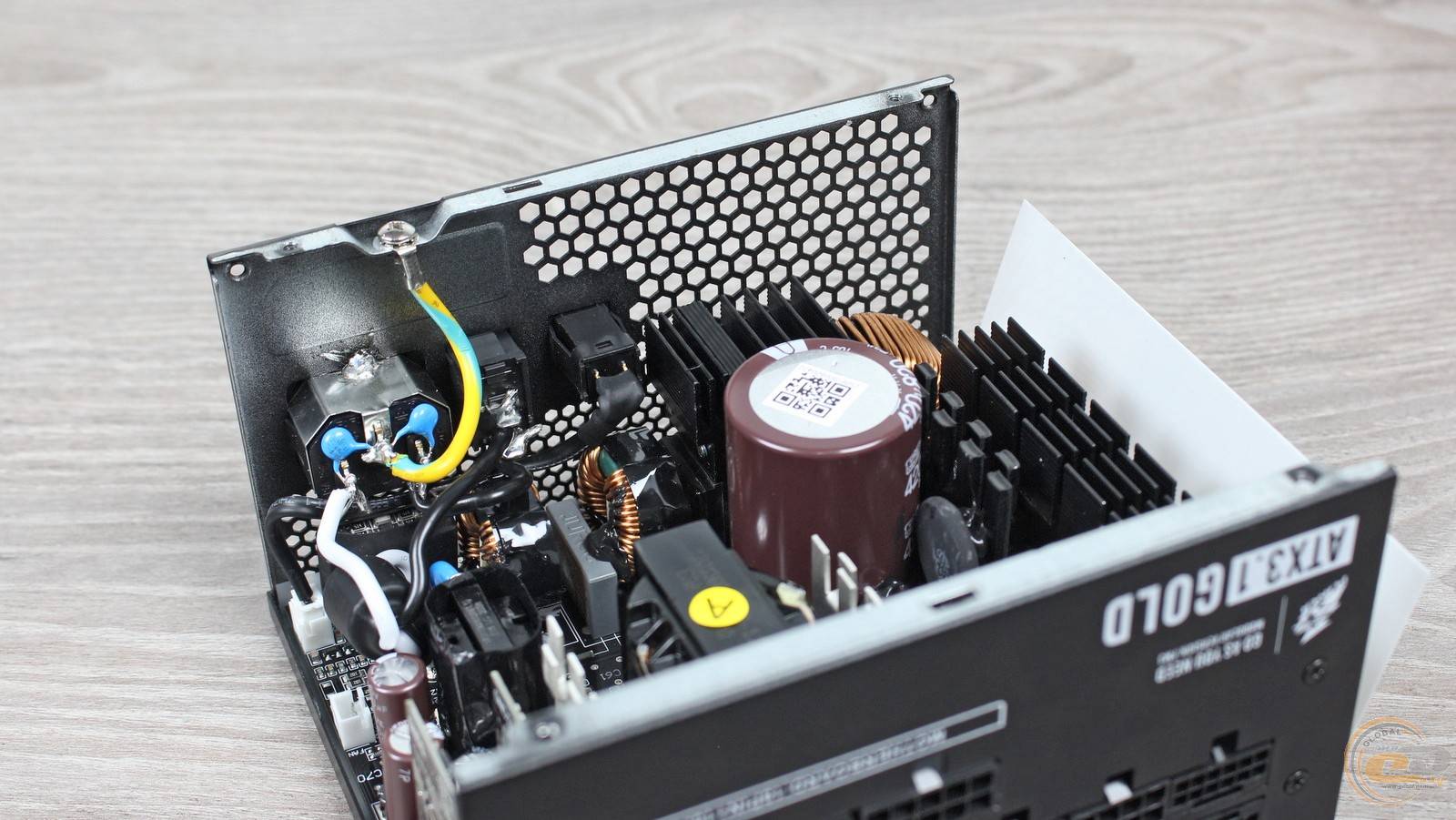

Вхідний фільтр містить усі необхідні компоненти для належної роботи: два дроселі, набір X- та Y-конденсаторів і варистор. А на окремому радіаторі розташовані дві діодні збірки.

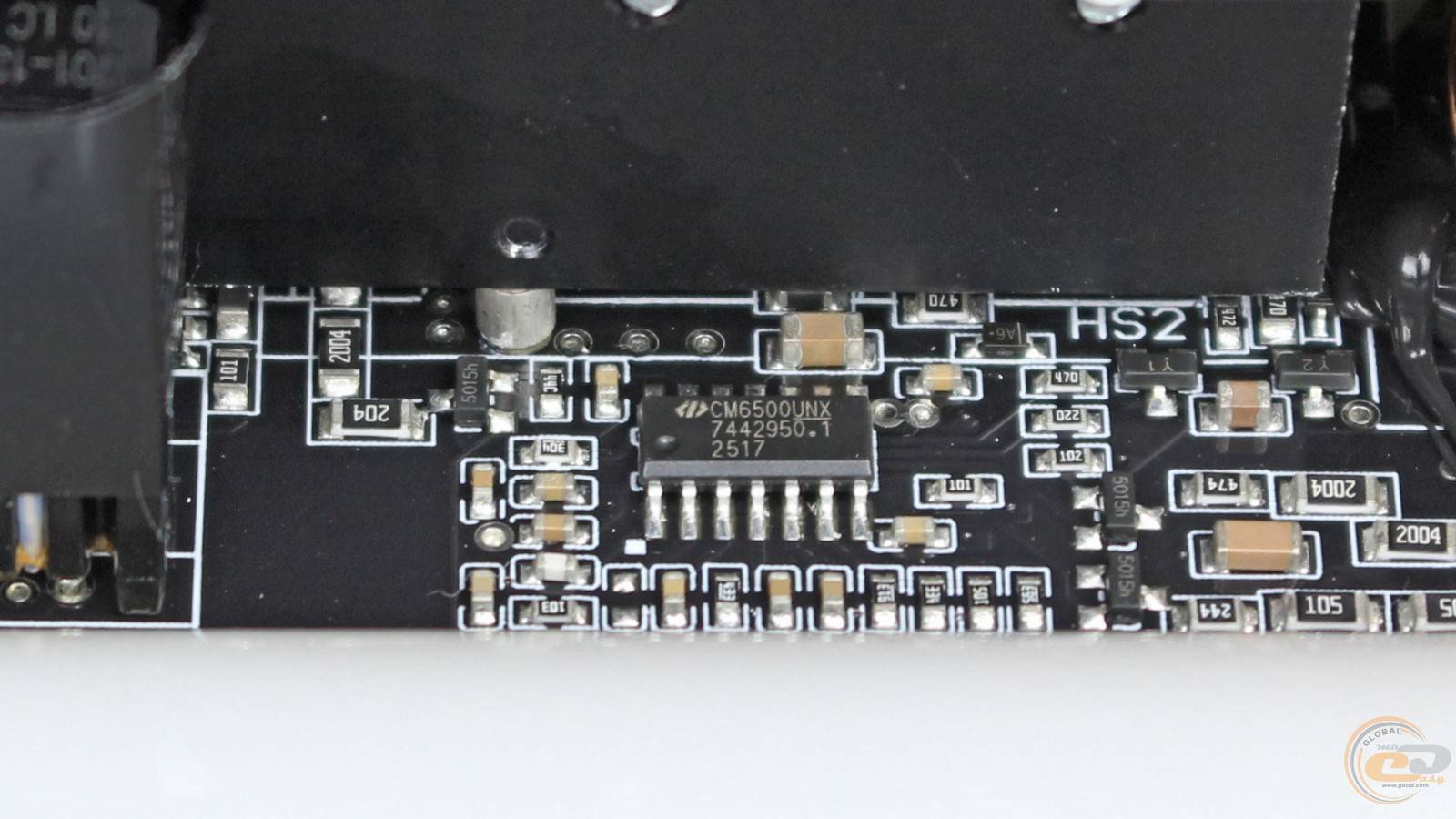

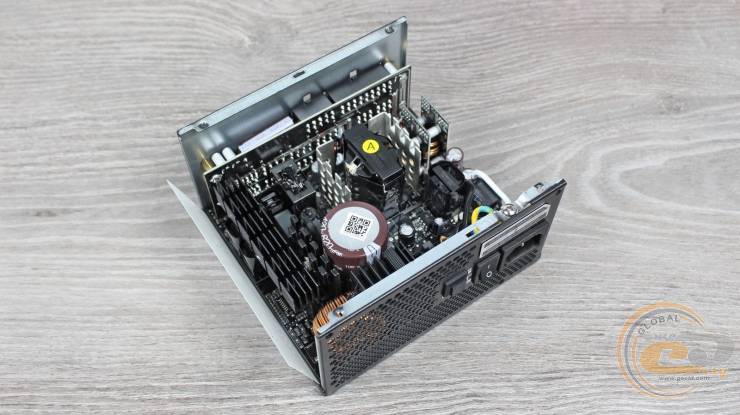

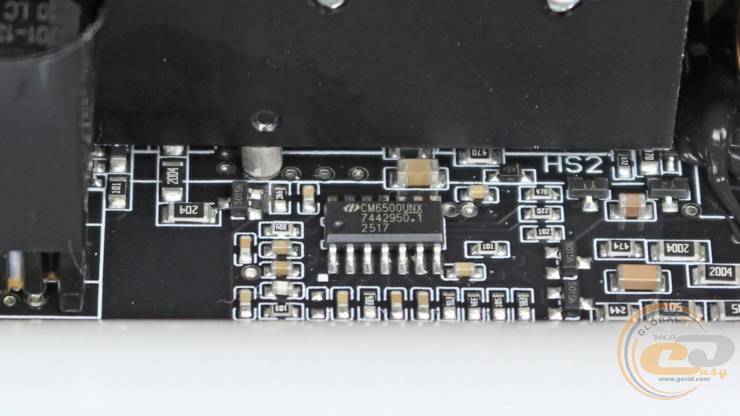

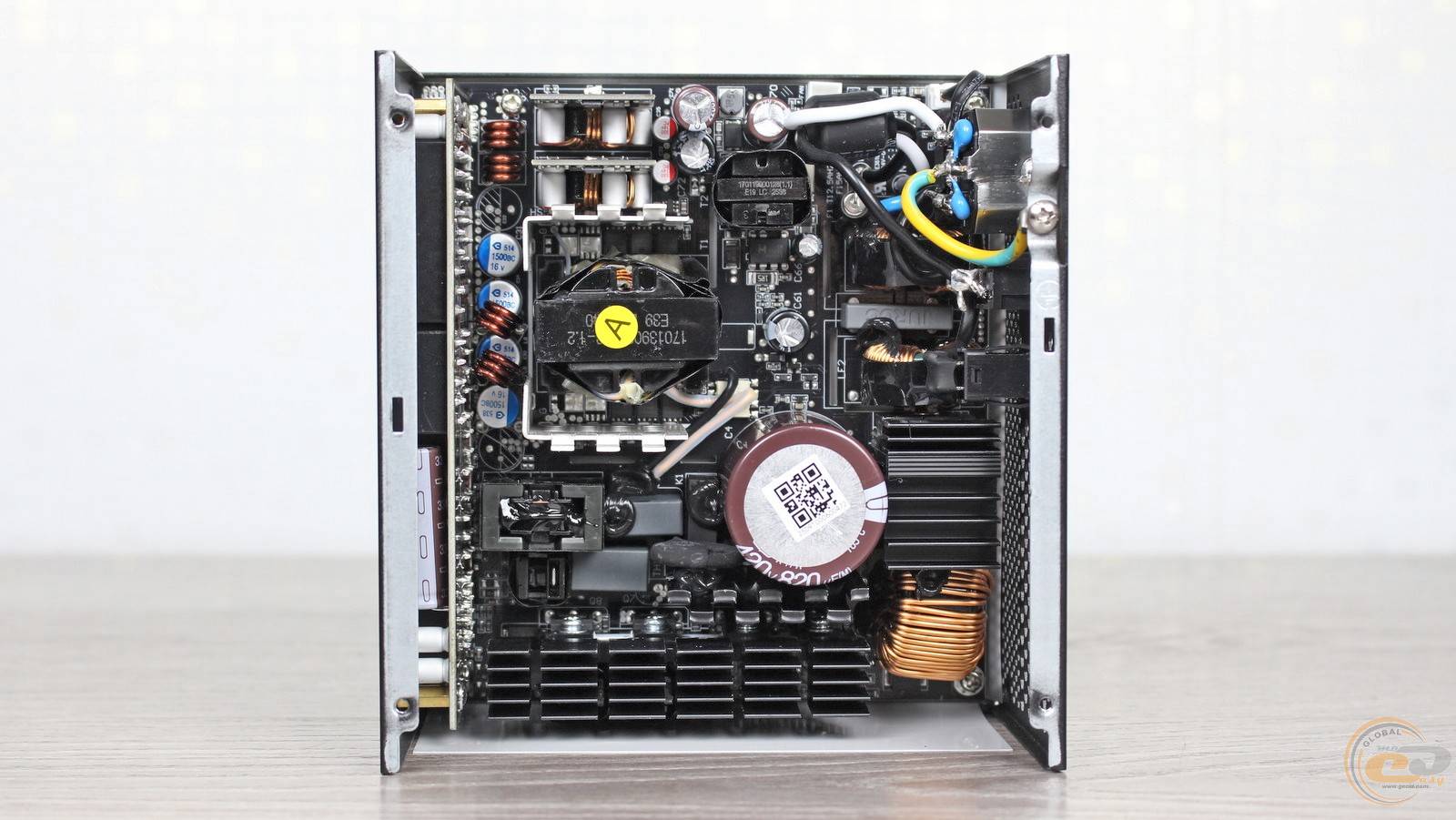

Вузол APFC реалізований у повному складі: габаритний дросель, пара транзисторів та діод Шотткі співпрацюють під управлінням контролера Champion CM6500UNX.

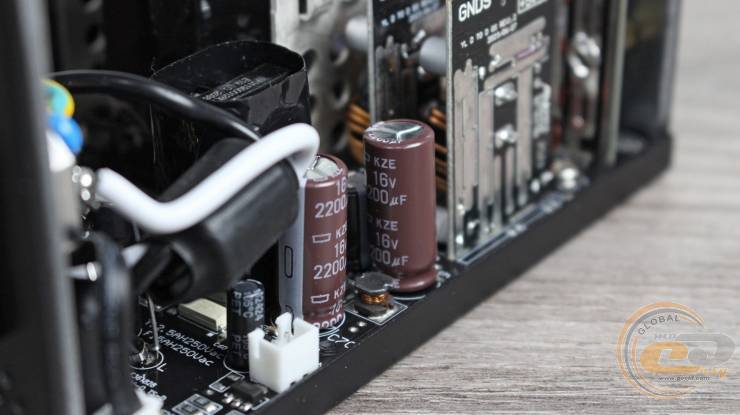

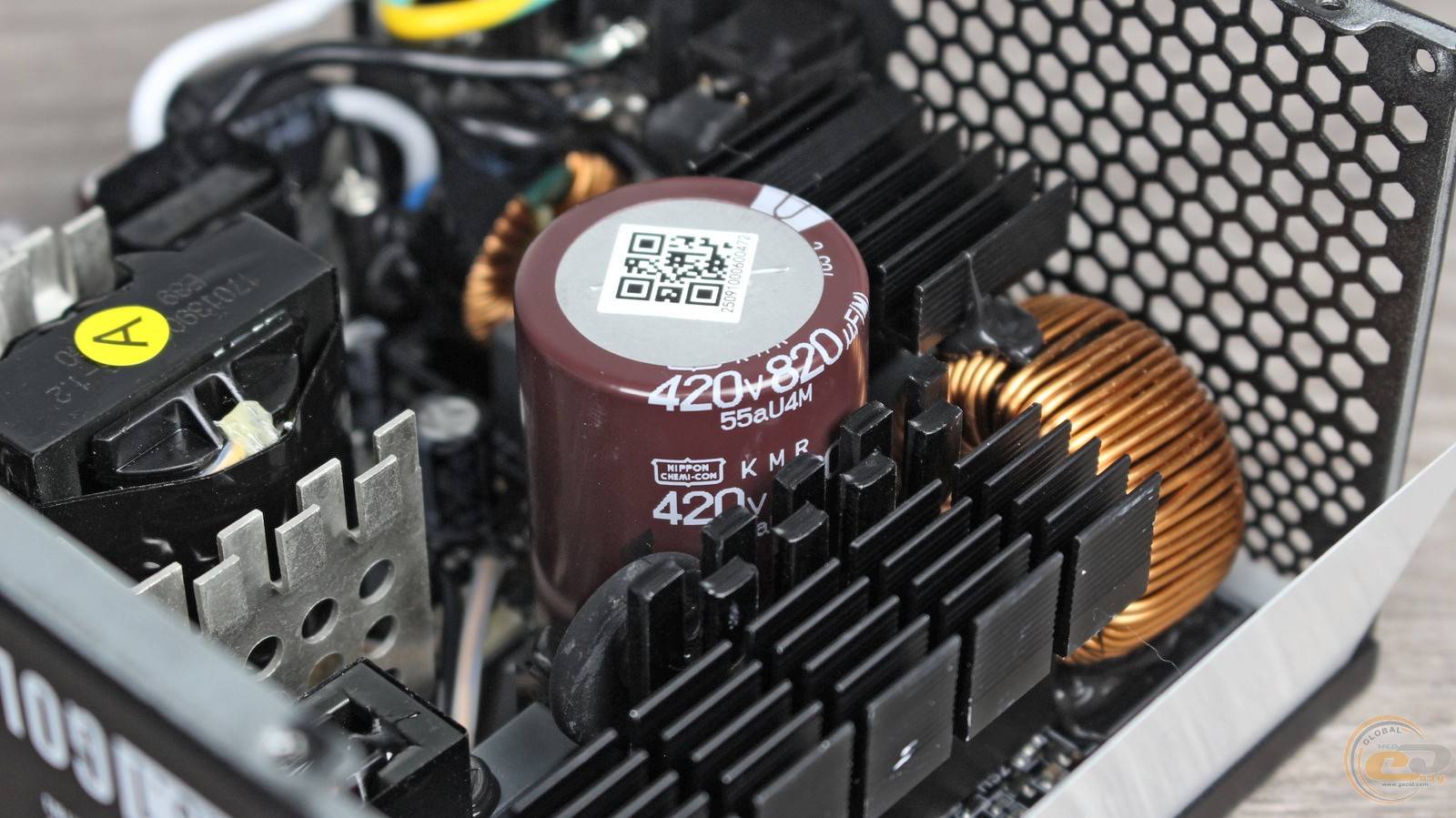

На коробці вказане використання виключно японських високотемпературних конденсаторів. Тож не дивно бачити тут вхідний елемент від Nippon Chemi-Con ємністю 820 мкФ — а це гідний показник для 850-ватника.

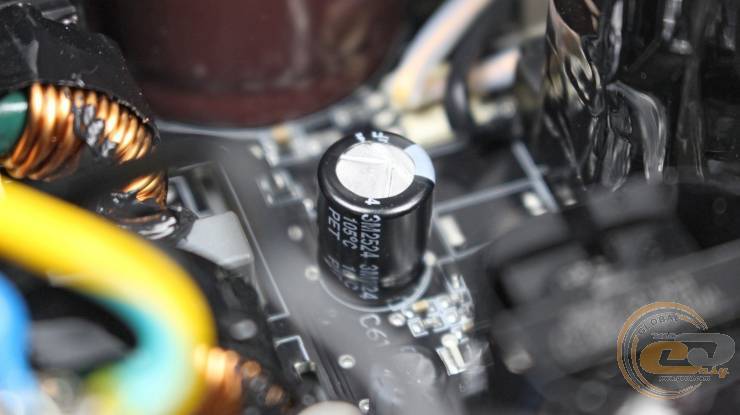

Поруч розпаяний дует із терморезистора та реле для захисту від великих пускових струмів. Біля них видно пару конденсаторів, що разом із двома транзисторами на окремому радіаторі є складовими напівмостової резонансної схеми.

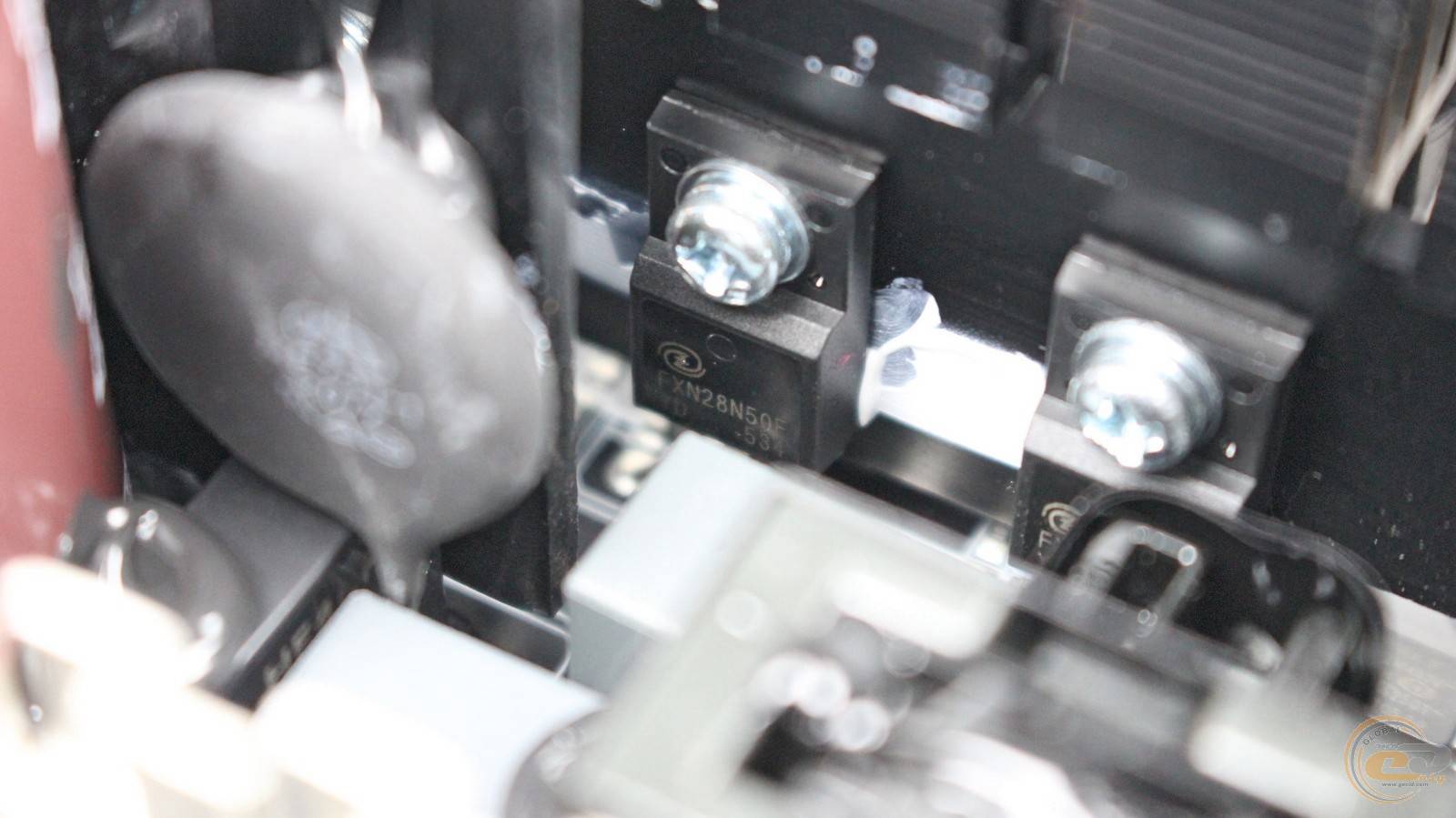

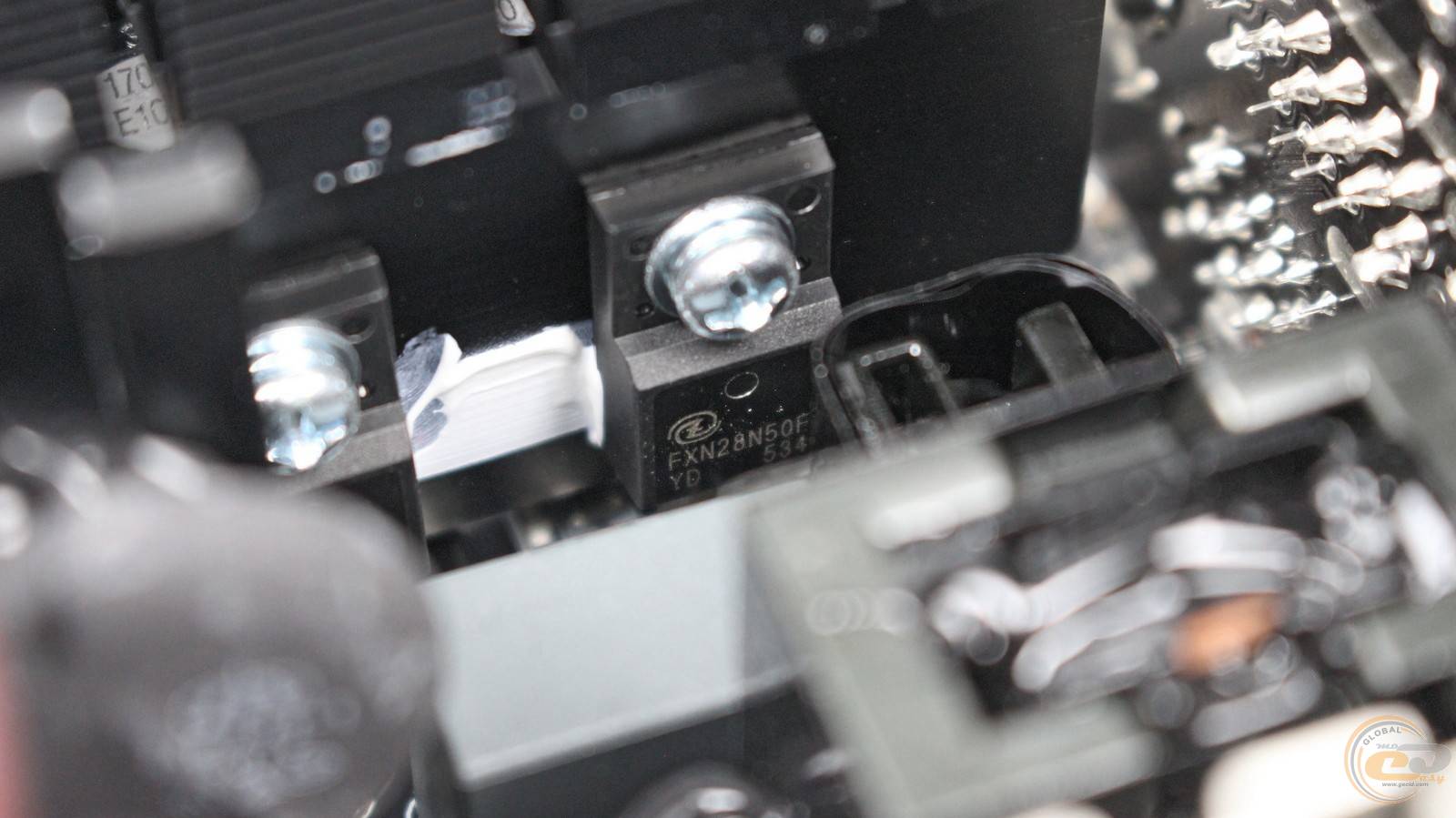

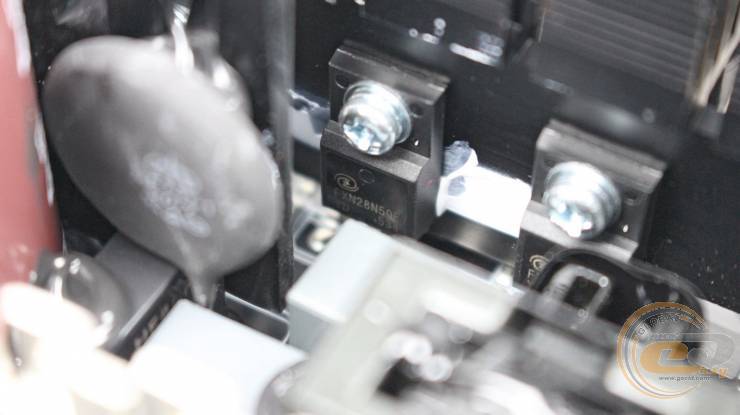

Ключами виступають транзистори FuXin Semiconductor FXN28N50F — це елементи від відомого китайського виробника, що характеризуються середнім рівнем якості.

В складі синхронного випрямляча розпаяні шість із восьми можливих польових транзисторів, що охолоджуються парою пластин-гребінців.

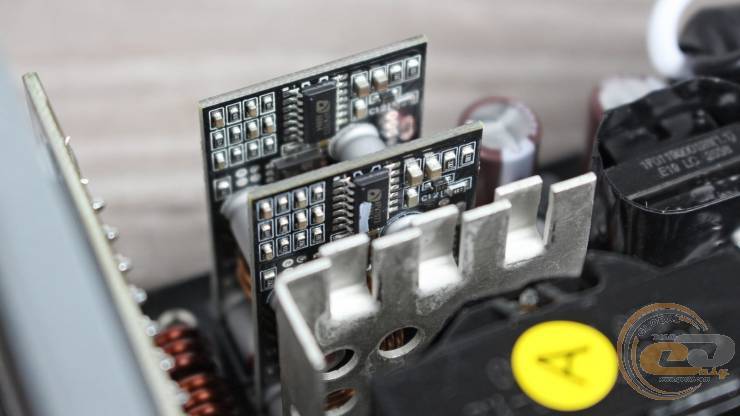

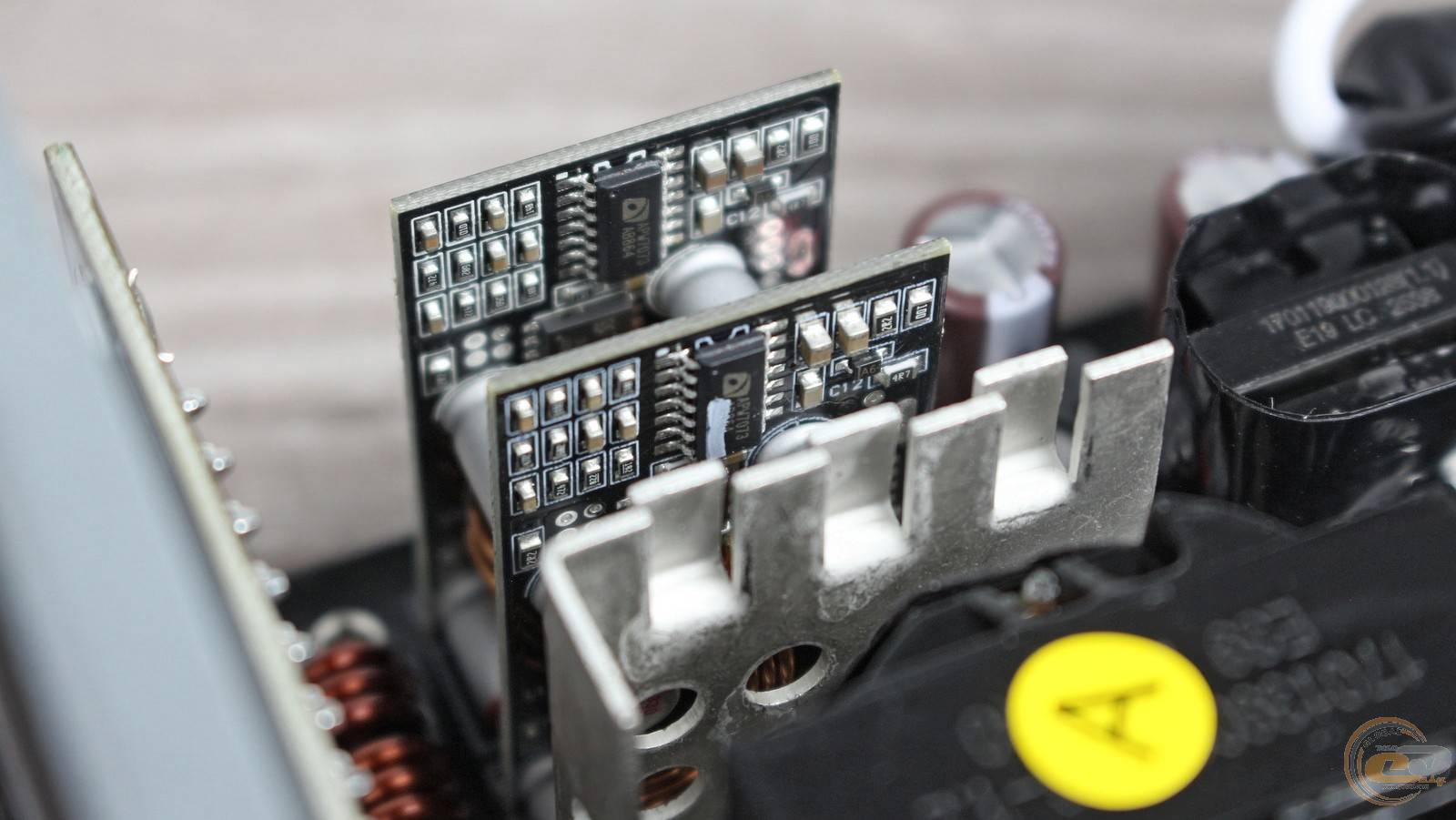

Задля економії простору DC-DC-перетворювачі для формування каналів +5В та +3,3В встановлені на двох вертикальних платах. Працюють вони під керівництвом пари контролерів ANPEC APW7073.

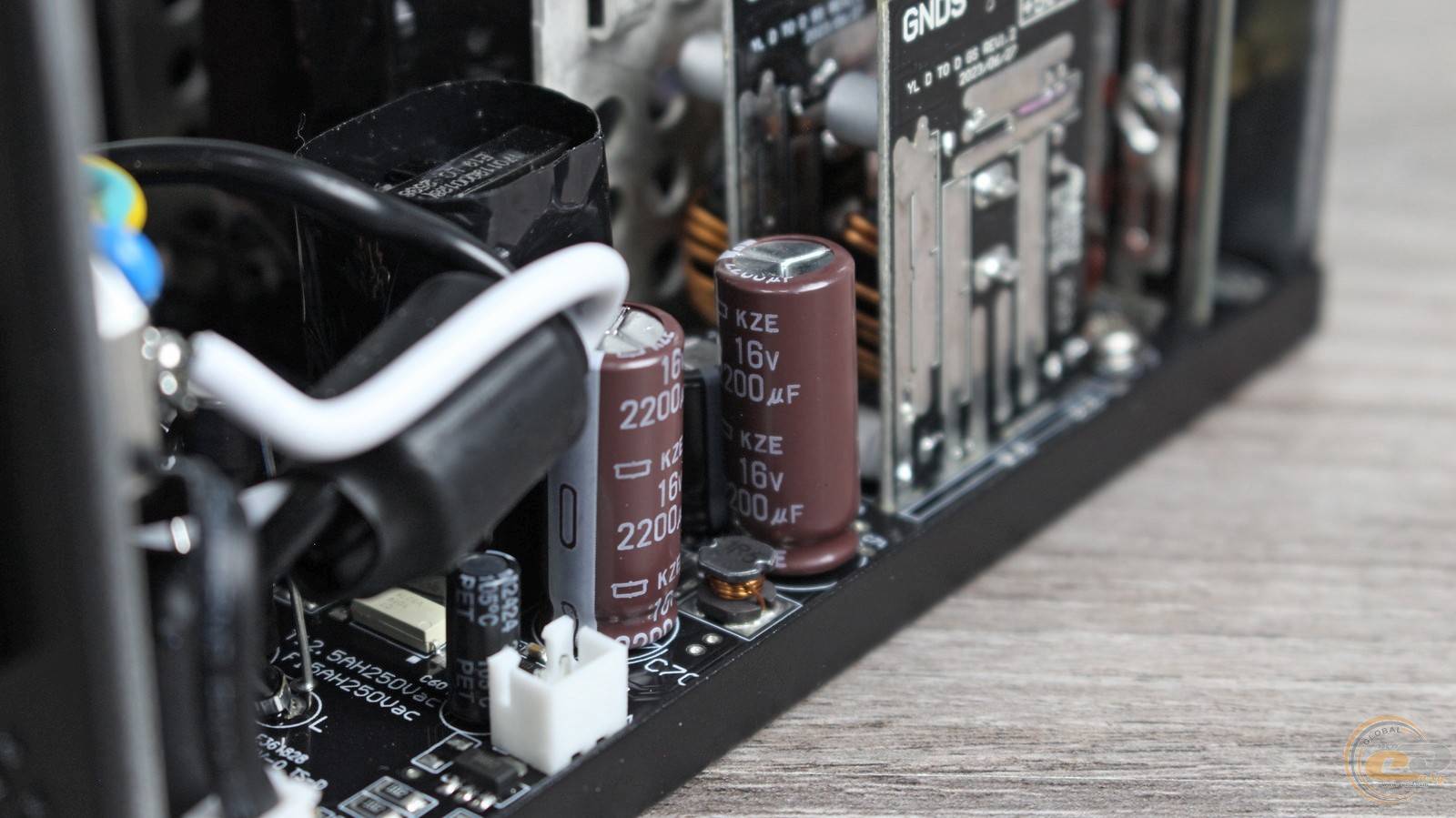

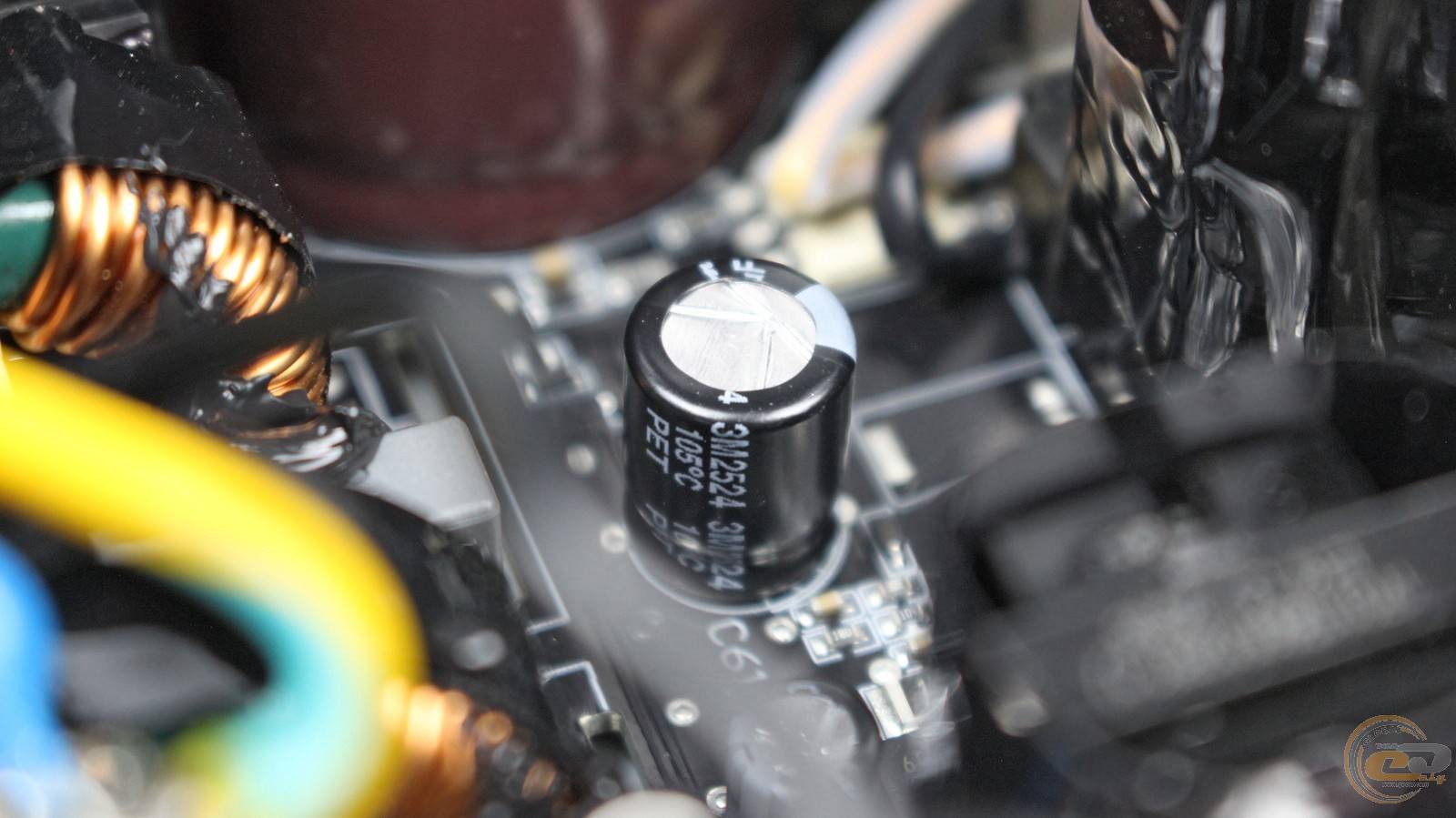

Усі внутрішні конденсатори блока живлення — це високотемпературні елементи японських компаній Rubycon та Nippon Chemi-Con.

До того ж тут є чимало полімерів, особливо на платі з вихідними роз’ємами. Це свідчить про високу якість елементної бази і сприятиме тривалій роботі пристрою.

Крім того, блок живлення оснащений повним набором захистів:

• від підвищеної вихідної напруги (OVP);
• від заниженої вихідної напруги (UVP);
• від короткого замикання (SCP);
• від перевантаження за потужністю (OPP);
• від перегрівання (OTP)
• від перевантаження за струмом кожного каналу (OCP).

Крос-навантажувальні характеристики

Настав час тестів 1STPLAYER NGDP GOLD 850W. Згідно з нормами стандарту ATX12V, допустимий діапазон відхилень напруг становить ±5% від їх номіналу. Крім того, пристрій отримав сертифікацію PPLP Gold, яка передбачає відхилення напруг у більш вузьких межах ±3%.

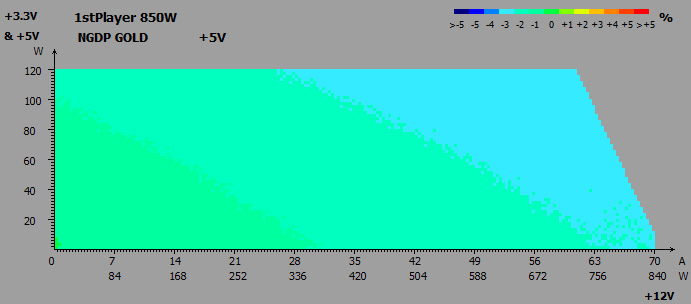

Результати крос-навантажувальних тестів:

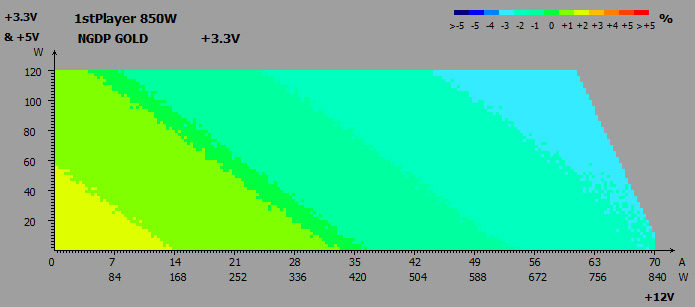

• лінія +3,3В: від -3% до +2%;
• лінія +5В: від -3% до -1%;

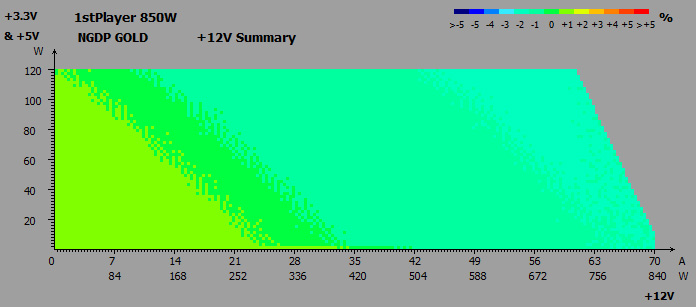

• лінія +12В: від -2% до +1%.

На основних лініях живлення були зафіксовані відхилення від -3% до +2%, що є відмінними показниками. Традиційно найменші значення характерні для найбільш затребуваного 12-вольтового каналу.

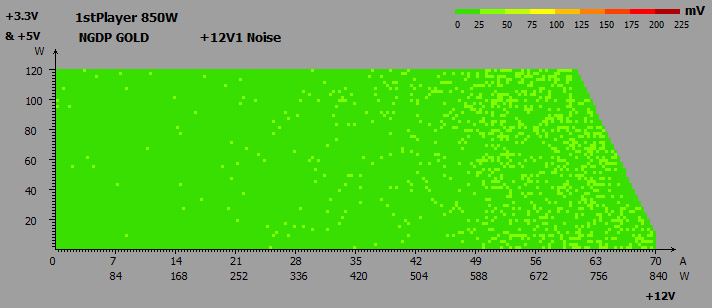

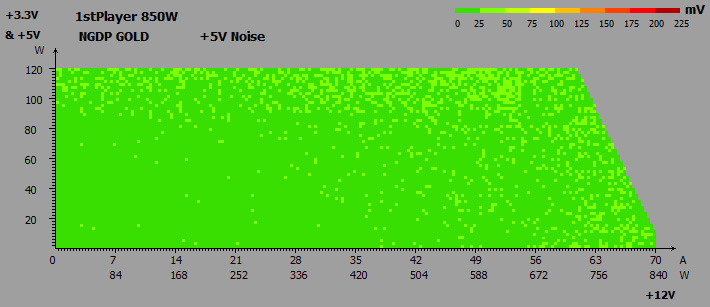

Шуми і пульсації на всьому діапазоні напруг

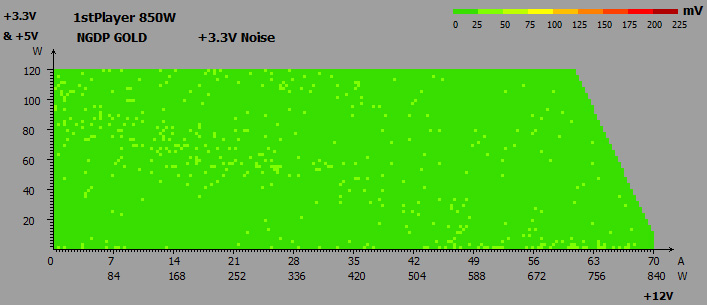

Для стандарту ATX12V передбачені такі допустимі норми рівня пульсацій (peak-to-peak):

• лінії +3,3В і +5В: 50 мВ;
• лінія +12В: 120 мВ.

Усі отримані значення не перевищують 50 мВ, що добре для молодших каналів і відмінно для +12В.

Чергова лінія живлення + 5VSB

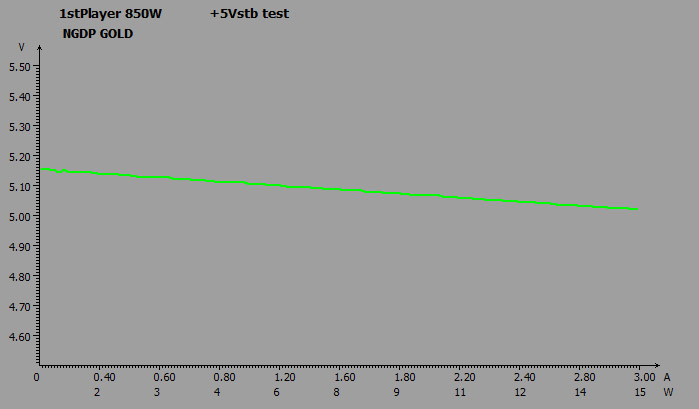

Напруга чергової лінії живлення також змінювалася в допустимих межах: від 5,16 до 5,02 В, тобто від +3,2% до +0,4%.

PF

Таблиця зміни PF залежно від навантаження:

Модуль APFC відмінно виконує свою функцію: при навантаженні в 170 Вт коефіцієнт PF досягнув 0,94, а максимальні значення сягають 0,99.

ККД

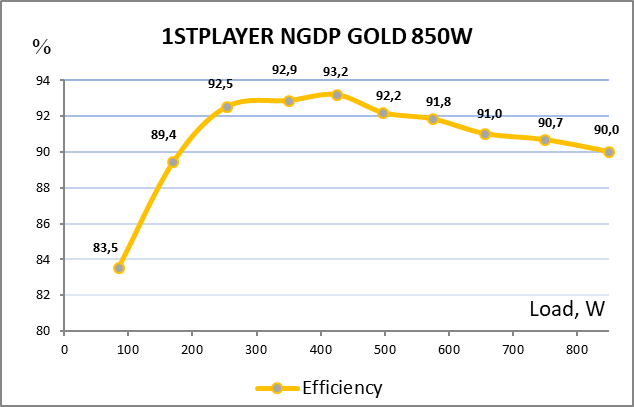

Наші тести підтвердили відповідність ККД блока сертифікату 80 PLUS Gold — пікова енергоефективність досягає 93%.

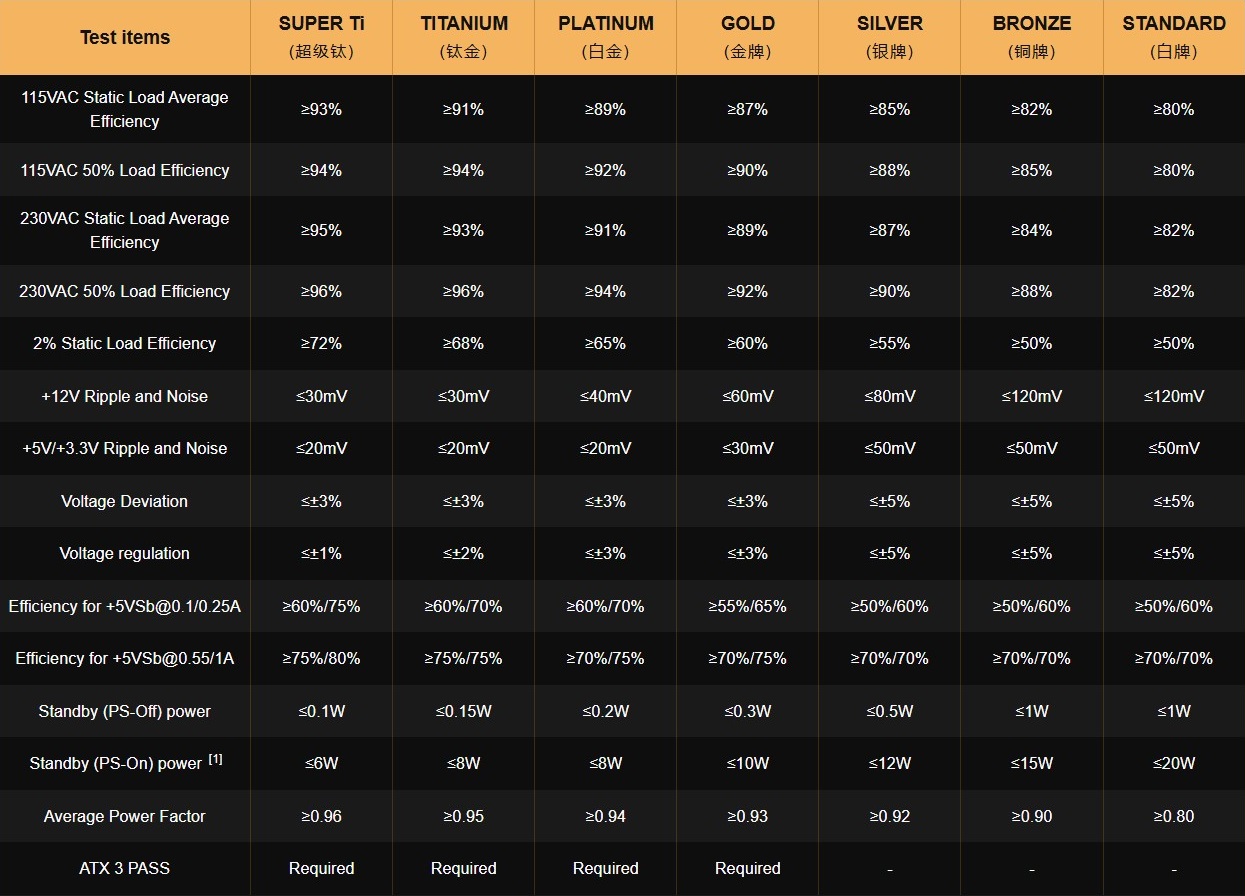

Вимоги для сертифікації PPLP

Крім того, пристрій отримав сертифікації CYBENETICS Platinum та PPLP Gold, що передбачають відповідність цілій низці вимог.

Система охолодження і температурний режим

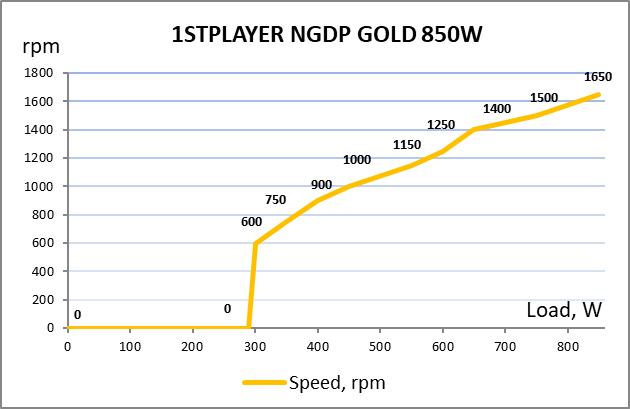

Гібридний режим роботи дозволяє 1STPLAYER NGDP GOLD 850W працювати абсолютно безшумно до позначки 300 Вт. Далі вентилятор дуже тихо обертається до 500 Вт, тихо — до 650 Вт, а до 850 Вт включно шум залишається нижче середнього рівня і є комфортним. Тож не дивно, що даний блок отримав сертифікат Cybenetics Lambda A, який вказує на низьку гучність — не вище 25 дБА.

Якщо ж гібридний режим відключено, пропелер стартує й обертається при близько 600 об/хв одразу після увімкнення системи.

Після 20-хвилинного тестування під навантаженням 800 Вт головний трансформатор прогрівся лише до 75°C, а інші елементи — не вище 60°C. Це відмінні показники, тим більше враховуючи температуру в приміщенні 27°C.

Практичні випробування на реальній конфігурації

Для перевірки було зібрано потужний ПК із такими компонентами:

Компонент	Модель
Процесор	AMD Ryzen 9 5900X (Socket AM4, 12 / 24 x 3,7 – 4,8 ГГц, TDP 105 Вт)
РСО	ASUS TUF Gaming LC II 360 ARGB
Материнська плата	MSI MEG X570 GODLIKE (AMD X570, Socket AM4, DDR4, ATX)
Оперативна пам’ять	2 x DDR4-3600 16 ГБ Kingston FURY Beast RGB (KF436C18BBAK2/32)
Відеокарта	ASUS TUF Gaming GeForce RTX 3090 Ti OC Edition (TDP ≈450 Вт)
SSD	Kingston KC600 512 GB (SKC600/512G)
Ватметр	Seasonic PowerAngel
Мультиметр	MASTECH MY64

Вимірювання проводилися у режимах «Простій» та «Максимальне навантаження» у тесті FurMark Donut (GK) утиліти MSI Kombuster.

Результати вимірювань:

Відхилення вихідних напруг від номіналу становили від 2,3% до 3%, що є доволі скромними значеннями. Просідань і зовсім не зафіксовано, а різниця між Idle та Burn практично непомітна — від 0,2 до 0,6%. Тож DC-DC-перетворювачі відпрацювали відмінно.

Енергоспоживання у простої та у вимкненому стані комп'ютера

Крім того, 1STPLAYER NGDP GOLD 850W споживає лише 2 Вт у вимкненому стані комп’ютера та 4 Вт у сплячому режимі.

Підсумок

Блок живлення 1STPLAYER NGDP GOLD 850W (HA-850BA4) за ₴6000 або $130-135 вийшов доволі «нафаршированим» пристроєм. За ці кошти покупець отримує «золотий» 850-ватник із модульними кабелями, японськими конденсаторами та вентилятором на FDB-підшипнику. І хоча деякі силові елементи китайського походження свідчать про економію, проте 10-річна гарантія демонструє впевненість виробника у загальній якості.

Всередині застосована напівмостова схема з DC-DC-перетворювачами що забезпечує стабільні вихідні показники — напруги тримаються в межах ±3% без просідань. При цьому сам пристрій працює дуже тихо (сертифікат Cybenetics Lambda A) і холодно, що є запорукою довговічності. А додатковий гібридний режим охолодження дозволяє вентилятору не запускатися до навантаження 300 Вт.

Високий ККД пристрою у різних режимах роботи підтверджено одразу кількома сертифікатами: 80 PLUS Gold, Cybenetics Platinum та PPLP Gold. Крім того, цінності додають приємні дрібниці на кшталт гребінців і стяжок для кабель-менеджменту чи насадки для запуску без системи.

Таким чином, 1STPLAYER NGDP GOLD 850W демонструє гідний рівень, що дозволяє розглядати його як сильного й водночас доступного конкурента серед 850-ватних моделей.

Переваги:

• відмінний рівень ККД (сертифікат 80 PLUS Gold);
• роздільна стабілізація напруг;
• хороший стан напруг на основних лініях живлення;
• відсутність просідання при підключенні потужної конфігурації;
• повний набір захистів;
• використання виключно японських високотемпературних конденсаторів;
• гідродинамічний підшипник вентилятора;
• дуже низьке нагрівання внутрішніх елементів;
• комфортний шумовий фон на всьому діапазоні навантажень (сертифікація Cybenetics Lambda A);
• можливість безшумної роботи при навантаженні до 300 Вт;
• наявність одного 600-ватного PCIe 5.1 (12V-2×6) та трьох 6+2-контактних роз’ємів PCIe;
• багата комплектація;
• невеликі розміри корпусу;
• 10 років гарантії.

Особливості:

• наявність в асортименті також моделей потужністю 750, 1000 та 1200 Вт.

Автор: Олесь Пахолок

Висловлюємо подяку компанії DC Link за наданий для тестування блок живлення.
