Що таке захист у блока живлення: як сучасний блок живлення захищає ваш ПК

Ваш ПК ніколи не споживатиме енергію плавно й передбачувано, при цьому одне ненадійне з'єднання, перевантажена лінія, накопичення тепла або нестабільне живлення від мережі можуть призвести до збоїв, вимкнень або навіть незворотного пошкодження комплектуючих. Що запобігає таким проблемам? Якісний надійний блок живлення. Тож зараз ми розглянемо, як виробники вирішують проблему захисту блоків живлення.

Які функцій захисту є в сучасному блоку живлення

Коли говорять про захист БЖ, мають на увазі логіку безпеки, яка вирішує, чи повинен ваш блок живлення продовжувати працювати, обмежувати вихідну потужність або вимикатися, щоб запобігти пошкодженню. Це не просто випадковий список абревіатур; захист, що надається якісним БЖ ATX 3.1, працює злагоджено, щоб охопити найпоширеніші проблеми з живленням, які виникають у реальних збірках. Це може включати накопичення тепла під час тривалих ігрових або робочих сесій, раптові стрибки напруги з мережі, перевантаження під час інтенсивних прискорень ЦП та ГП, а також справжні електричні несправності, такі як короткі замикання.

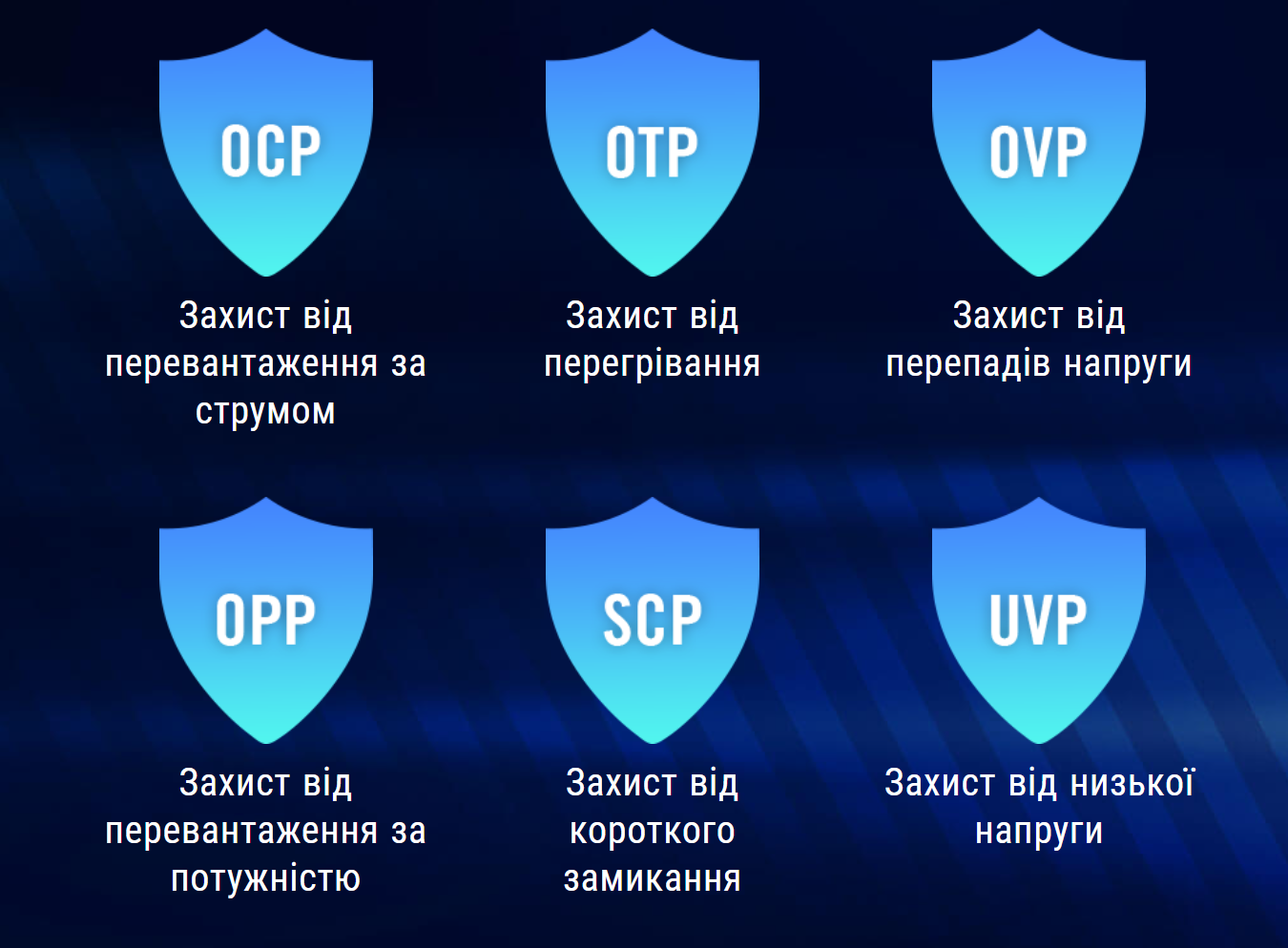

Для збирачів ПК нерідкістю є пошук у спеціфікаціях чогось на кшталт "OCP OVP UVP OPP SCP OTP PSU". На перший погляд - абсолютно незрозумілий набір абревіатур, але насправді це просто перелік функцій, які більшість ентузіастів шукають, коли вибирають найнадійніший БЖ для своєї наступної збірки. Блоки живлення ASUS мають усі вісім ключових захистів, перелічених нижче, а також додаткові захисти інженерного рівня.

Захист від перевантаження та несправностей (ті, що рятують обладнання, коли щось йде не так):

• OCP (Over-Current Protection) – Захист від перевантаження за струмом: Вимикає живлення, якщо лінія намагається видати небезпечний струм. Це допомагає захистити відеокарти, процесори та кабелі від перевантажень під час стрибків або несправностей.
• OPP (Over-Power Protection) – Захист від перевантаження за потужністю: Вимикає БЖ, якщо загальне споживання системи перевищує розрахункове значення. Це запобіжний механізм для сценаріїв "я занадто сильно навантажив систему".
• SCP (Short-Circuit Protection) – Захист від короткого замикання: Негайно припиняє подачу живлення при виявленні короткого замикання. Це один із найважливіших захистів для запобігання катастрофічним пошкодженням.

Захист від напруги (ті, що запобігають нестабільній напрузі, яка може призвести до нестабільності або пошкодження):

• OVP (Over-Voltage Protection) – Захист від перенапруги: Припиняє подачу живлення, якщо напруга піднімається вище безпечних меж, допомагаючи захистити дорогі компоненти, такі як відеокарти та материнські плати.
• UVP (Under-Voltage Protection) – Захист від зниженої напруги: Припиняє роботу, якщо напруга падає занадто низько, допомагаючи запобігти збоям, зависанням та пошкодженню даних, пов'язаним з недостатнім живленням.

Термічний захист (той, що важливий для тривалих сесій та постійних навантажень):

• OTP (Over-Temperature Protection) – Захист від перегріву: Контролює внутрішню температуру та вимикає БЖ, якщо він перегрівається. Для стримерів, творців контенту та робочих навантажень зі штучним інтелектом це практична функція для довговічності, а не просто аварійний вимикач.

Захист під час запуску та подій з мережевим живленням (ті, що допомагають у реальному світі, а не лише в лабораторії):

• SIP (Surge and Inrush Protection) – Захист від стрибків та пускових струмів: Допомагає захистити від раптових стрибків напруги та подій з високим пусковим струмом. Це додатковий рівень захисту для нестабільних умов живлення та частих увімкнень.
• NLO (No-Load Operation) – Робота без навантаження: Дозволяє стабільну роботу в умовах надзвичайно легкого або відсутнього навантаження, покращуючи сумісність та надійність під час запуску та сценаріїв з низьким енергоспоживанням.

Додаткові захисти "інженерного рівня", які можуть бути відсутні у дешевих БЖ:

• BOP (Brown-Out Protection) – Захист від просідання напруги: Допомагає захистити БЖ, коли вхідна змінна напруга падає нижче безпечного робочого діапазону, запобігаючи надмірному вхідному струму та навантаженню на компоненти.
• IAO (Input AC Over-Voltage Protection) – Захист від перенапруги вхідної змінної напруги: Контролює вхідну змінну напругу та вимикає БЖ, якщо вона перевищує безпечний робочий діапазон, допомагаючи захистити компоненти первинної сторони від надмірного навантаження напругою.
• PCL (Power Cycle Limitation) – Обмеження струму в PFC-каскаді: Обмежує струм у PFC-каскаді під час аномальних умов перевантаження за струмом, допомагаючи захистити MOSFET PFC, підвищуючий діод та індуктор від надмірного струмового навантаження.
• Bulk OVP (Bulk Capacitor Over-Voltage Protection) – Захист від перенапруги об'ємного конденсатора: Контролює високовольтну шину постійного струму та обмежує або припиняє перемикання PFC, якщо напруга об'ємного конденсатора перевищує безпечний поріг, допомагаючи захистити конденсатор та інші компоненти первинної сторони.

Захист БЖ охоплює більше, ніж просто електричні несправності

Коли збирачі думають про "захист БЖ", вони зазвичай уявляють драматичні речі, такі як коротке замикання або стрибок напруги. Ці захисти важливі, але ваш БЖ має бути розроблений і для інших факторів. Тепло повільно руйнує компоненти і змушує вентилятори працювати інтенсивніше, особливо коли ви поєднуєте тривалі ігрові сесії зі стрімінгом, рендерингом або роботою ШІ, які тримають вашу систему під постійним навантаженням годинами.

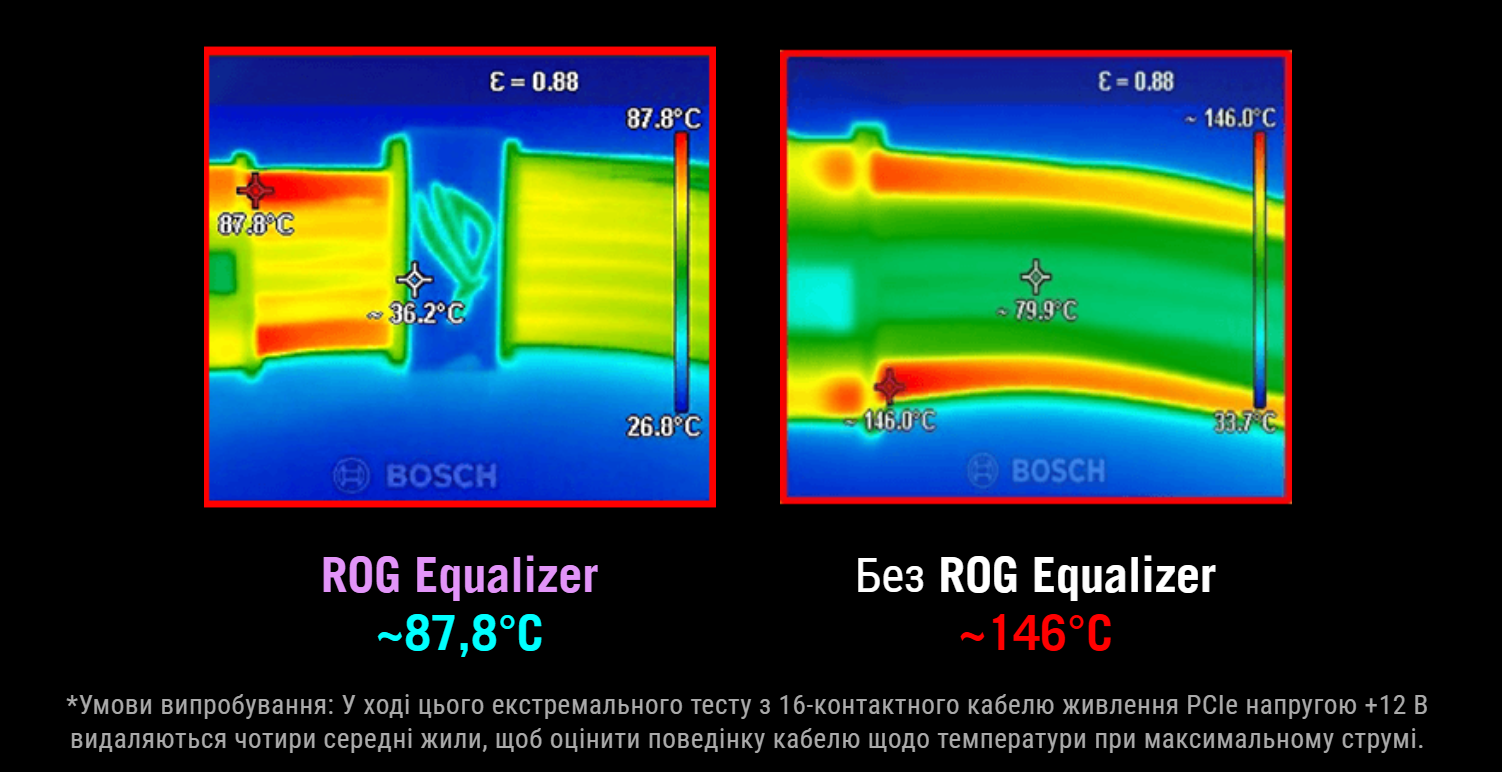

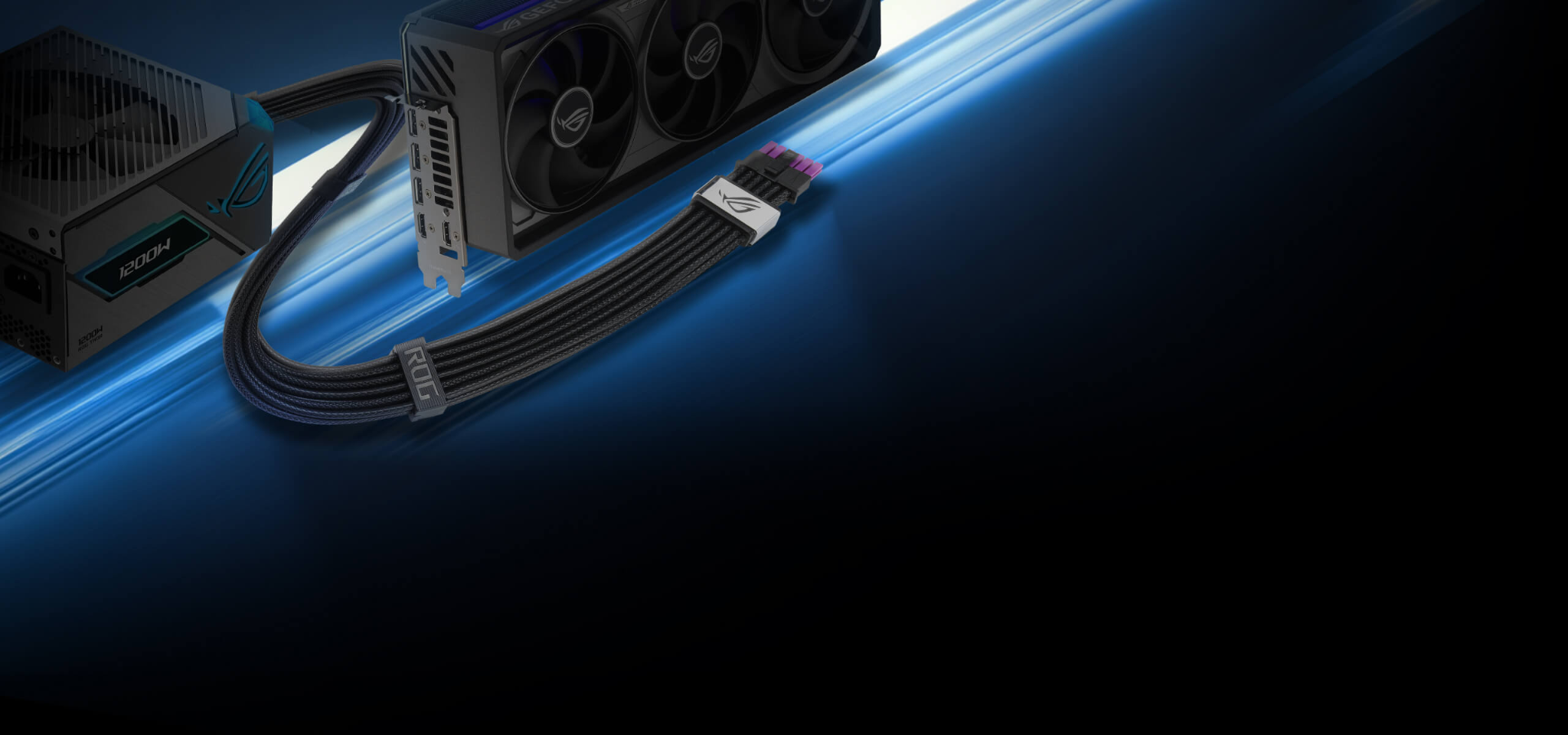

Температура кабелів та роз'ємів також має значення, особливо у збірках з топовими відеокартами, де фізичне з'єднання між БЖ та відеокартою критично важливе, щоб остання не згоріла в один нещасливий момент.

Багато проблем у ПК починаються через людські помилки, такі як підключення неправильного кабелю, неповне вставлення кабелю у роз'єм або прокладання кабелів таким чином, що створює навантаження на роз'єм. Зрозумілі для збирача елементи, чітка ідентифікація кабелів та гнучкі модульні кабелі можуть не здаватися функціями захисту як такими, але вони можуть зменшити ймовірність поганого з'єднання, яке згодом призведе до поломки. Наприклад, блоки живлення ROG та ROG Strix включають кабелі з кольоровими роз'ємами для кабелів ЦП. Такі дрібні деталі допомагають переконатися, що ви встановлюєте правильні кабелі в правильні місця.

Преміальне живлення для найпотужніших систем: ROG Thor 1200W Platinum III (ROG Equalizer)

ROG Thor 1200W Platinum III (ROG Equalizer) ідеальний для топових ПК завдяки високій потужності, винятковим показникам ефективності та показовому стилю дякуючи знімному OLED-дисплею. Висока ефективність цього блока живлення базується на використанні GaN транзисторів нового покоління, тоді як технологія виявлення напруги "GPU-First" використовує запатентований інтелектуальний стабілізатор напруги для забезпечення першокласної продуктивності та стабільності. Режим Turbo дозволяє вмикати максимальне охолодження під час розгону або інших вимогливих робочих навантажень.

Бездоганне живлення та захист: ROG Strix 1000W Platinum (ROG Equalizer)

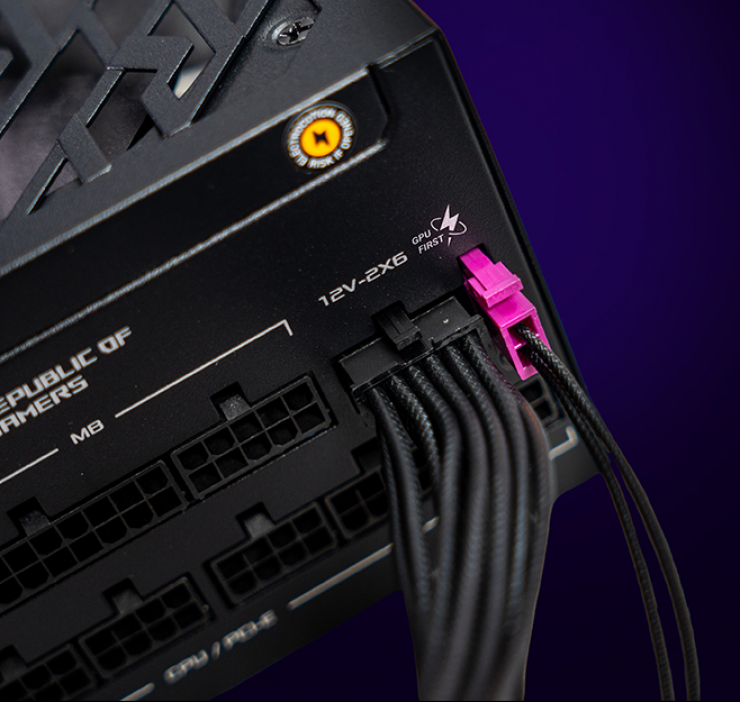

ROG Strix 1000W Platinum (ROG Equalizer) доводить, що блок живлення може бути стильним. Завдяки захистам OPP/OVP/UVP/SCP/OCP/OTP та новому кабелю живлення ROG Equalizer 12V-2×6 PCIe, він гарантує вам впевненість у стабільному живленні вашого ПК. Завдяки використанню GaN транзисторів він ідеальний для продуктивної роботи, що також підтверджують його сертифікати 80 PLUS Platinum, Cybenetics Platinum та Lambda A+.

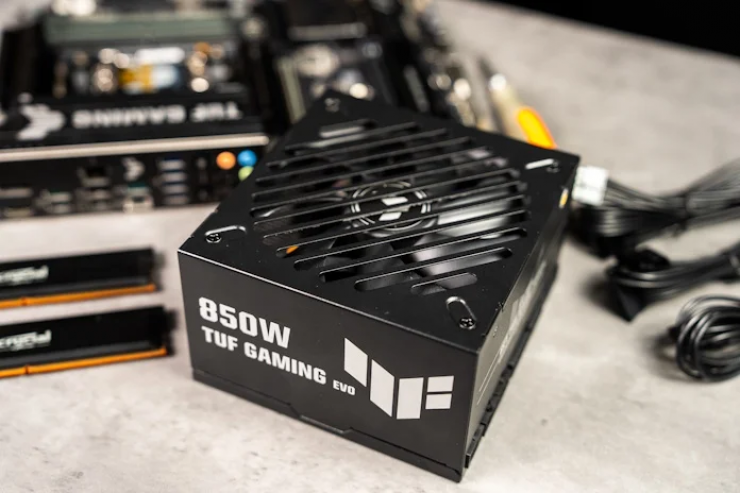

Надійне живлення за будь-яких умов: ASUS TUF Gaming 850W Platinum

Приємно, що не тільки преміальні блоки ROG можуть похвастатись відповідністю стандартам Platinum. ASUS TUF Gaming 850W Platinum легко рекомендувати для широкого спектру масових збірок ПК. Потужності 850 Вт достатньо для багатьох найпопулярніших сучасних комбінацій процесора та відеокарти. Завдяки GaN транзисторам, а також конденсаторам та дроселям військового класу, подвійним кульковим підшипникам вентилятора, захисному покриттю друкованої плати та ефективному охолодженню, цей БЖ готовий живити вашу систему протягом багатьох років.

Який блок живлення ви б не вибрали, завжди зважайте не тільки на потенціал його продуктивності, але й на його надійність. Але саме здатність зберігати компоненти вашого ПК від поломки вирізняють по-справжньому якісний блок живлення.
