Огляд бездротового PCMCIA-адаптера TP-LINK TL-WN610G

У продовження огляду, що вийшов не дуже давно, маршрутизатора та Wi-Fi пункту доступу TP-LINK TL-WR642G ми хочемо розглянути рекомендований для нього виробником клієнтський адаптер. Використання цього клієнта повинно забезпечити повну сумісність роботи в мережах Wi-Fi. Головною його особливістю є підключення через порт PCMCIA  ноутбука. Безумовною відмінністю такого рішення від універсального USB-адаптера є його обмежені можливості в плані використання. Але такий адаптер має і ряд переваг. Він більш стабільний у роботі та має меншу вартість, на відміну від універсального USB-адаптера, з необхідної йому для нормальної роботи додатковою комплектацією.

У сьогоднішній статті ми хочемо розповісти про PCMCIA CardBus адаптер TL-WN610G, одного з розробників активного мережного обладнання з гідним критерієм вартість-якість, копанні TP-LINK. Таке рішення допоможе власнику без особливих зусиль позбутися від так обридлих та естетично громіздких провідних комунікацій. Саме практичність і ціна такого рішення із заявленою можливістю з'єднання на швидкості до 108 Мбіт/с є причиною виходу даного огляду. Постараємося перевірити в тестах швидкісні та робочі можливості цієї моделі.

TP-LINK TL-WN610G

Технічні характеристики

Виробник

TP-LINK

Модель

TL-WN610G

WAN

Тип

PCMCIA II ( 32-розрядний CardBus)

Кількість портів

1

WLAN

Антена

Кількість

одна

Тип

внутрішня, всеспрямована

Можливість заміни антени/тип коннектора

немає

Частотний діапазон

2.4-2.4835 ГГц

Примусове завдання номера робочої антени



Підтримувані стандарти та швидкості

IEEE 802.11b

DSSS:
• DBPSK @ 1 Мбіт/с
• DQPSK @ 2 Мбіт/с
• CCK @ 5.5 і 11 Мбіт/с

IEEE 802.11g

OFDM: 54, 48, 36, 24, 18, 12, 11, 9, 6 Мбіт/с

IEEE 802.11a

немає

IEEE 802.3

немає

IEEE 802.3u

немає

IEEE 802.3x

немає

Регіон/ Кіл-ть каналів

 11

Розширення протоколу

так (108 Мбіт/с)

Можливість ручного завдання швидкості

так

Вихідна потужність, дБм

(типова?)

20

IEEE 802.11b @11Мбіт/с

-

IEEE 802.11g @54Мбіт/с

-

IEEE 802.11g @300Мбіт/с

-

Чутливість приймача, дБм

(максимальна?)

-105 при 256Кбіт/с

IEEE 802.11b @11Мбіт/с

-85

IEEE 802.11g @54Мбіт/с

-68

Безпека

Блокування широкомовного SSID

немає

Прив'язка до MAC адрес

немає

WEP

64/128/152 біт

WPA-EAP

так

WPA-PSK (pre-shared key)

так

WPA 2-EAP

так

WPA 2-PSK

так

WPA-Auto-EAP

немає

WPA-Auto-PSK

немає

IEEE 802.1x

так

Живлення

Тип БЖ

роз’єм PCMCIA  3,3 В постійні струми +/- 5%

Додаткова інформація

Можливість роботи в режимі Пункту доступу.

так

Версія прошивання

 4.1.2.133

Розміри

115 × 54 × 5 мм

Вага

-

Сайт виробника

http://www.tp-link.com

Драйвери на TP-LINK TL-WN610G можна скачати тут.

Все цены на TP-LINK TL-WN610G

При пошуку максимально докладної інформації ми використовували дані з сайту виробника, документації поставки, що іде в комплекті, і безпосередньо аналіз можливостей супровідного програмного забезпечення.

Упаковка

TP-LINK TL-WN610G

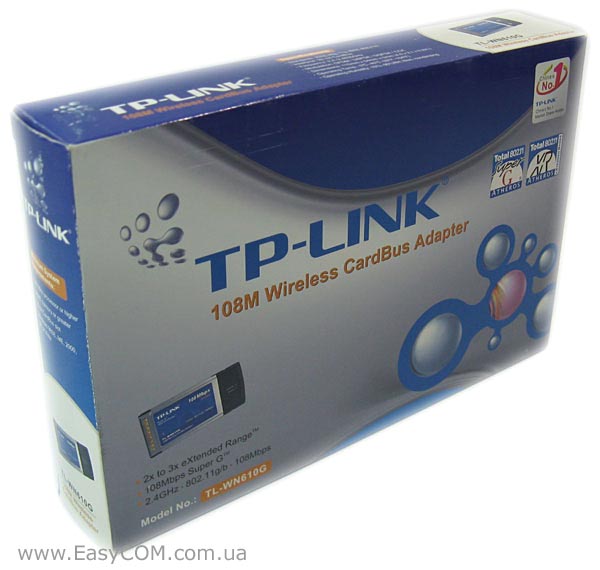

Не можна сказати, що упаковка не відрізняється якістю та індивідуальністю дизайну, але даний стиль належить не конкретній моделі, а цілій лінійці. Верхня оболонка з товстого картону, виконана в синьо-білих тонах, містить під собою білу каркасну та щільну коробку з гофрованого картону.

Верхня частина може розповісти споживачу про стандарти, підтримувані даним продуктом, і способи їх реалізації. Окремо підкреслена можливість роботи в 2-х і навіть 3-швидкісному режимі (eXtended Range) за фірмовою технологією 108M Super G. У правому верхньому куті присутні нагорода China's No. 1 Market Shre Holder. І нижче,  підкреслене використання в даній розробці технологій Super G і eXtended Range, реалізованих на рішеннях від Atheros.

TP-LINK TL-WN610G

Зворотна сторона оформлена досить стандартно, тут виробник помістив на дев'яти мовах коротку специфікацію цієї моделі та схему приєднання даного адаптера до мережі кінцевого користувача. У лівому нижньому куті є список сумісного з даним адаптером обладнання.

TP-LINK TL-WN610G

На одній з довгих сторін розмістилася докладна специфікація робочих можливостей і задіяних у цій моделі технологій.

Комплектація

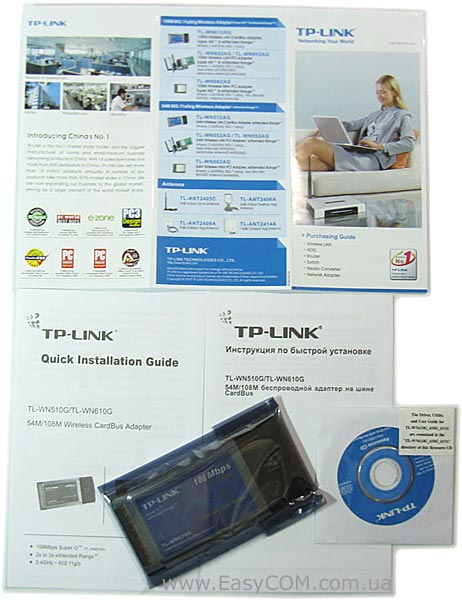

Простота - запорука якості та доступності рішень. Саме відсутністю будь- яких додаткових аксесуарів і відрізняється ця модель від цілої армії побратимів по наданню можливостей бездротового з'єднання.

TP-LINK TL-WN610G

У комплекті присутні:

  • PCMCIA Wi-Fi адаптер TL-WN610G;
  • CD-диск з ПЗ і документацією;
  • Посібник користувача англійською мовою (коротка інструкція з встановлення та обслуговуючого програмного забезпечення).

Нічого зайвого, але цілком достатньо для використання продукту користувачем.

Адаптер TP-LINK TL-WN610G

TP-LINK TL-WN610G

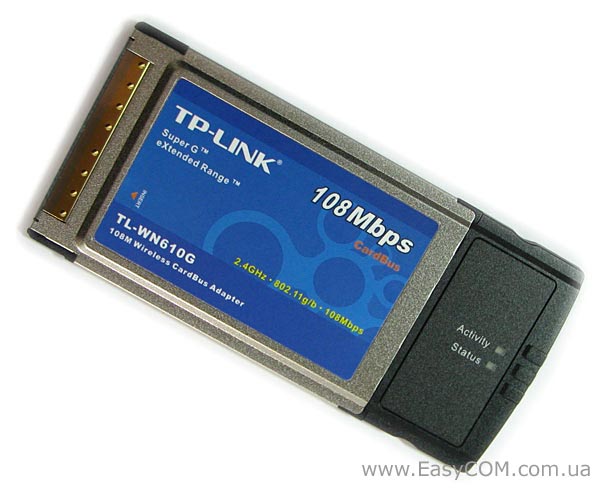

Представлена PCMCIA-карта має цілком стандартні розміри, і одержала інтерфейс з'єднання PCMCIA II. Частина, що виступає з корпуса ноутбука, поміщена в матовий чорний пластик, а інша половина, що повністю ховається в роз’єм PCMCIA, затиснута залізним екраном. Верхня поверхня прикрашена все тим же стилізованим малюнком, настільки характерним для серії 6хх бездротових пристроїв від компанії TP-LINK. Відзначимо два індикатори робочої активності. Перший «Activity» показує роботу мережі та наявність приєднання до PCMCIA інтерфейсу, другий «Status» вказує на підключення до бездротової мережі.

TP-LINK TL-WN610G

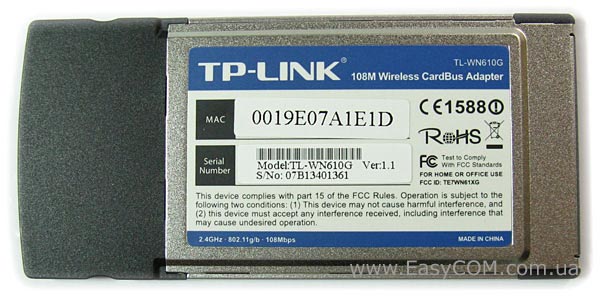

Зворотна сторона теж не вирізнилася оригінальністю дизайну. Тут всю поверхню виробник прикрив наклейкою з невеликими замітками та застереженнями по використанню, а посередині розташувалися два стікера з серійним номером, моделлю адаптера та його MAC адресою.

Програмне забезпечення

Програмне забезпечення, що маємо на диску в комплекті, обмежено лише драйверами та утилітою моніторингу і настроювання моделі TP-LINK TL-WN610G. Тут присутній простий та інтуїтивно зрозумілий покроковий алгоритм налаштування, що став так популярний сьогодні у всіх виробників. Але після невеликих налаштувань у ручному режимі було досягнуте з'єднання даного клієнта з пунктом доступу TP-LINK TL-WR642G на швидкості 108 Мбіт/с. Дещо розібравшись у структурі та можливостях наданого програмного забезпечення компанією виробником, відзначаємо його достатню функціональність.

TP-LINK TL-WN610G

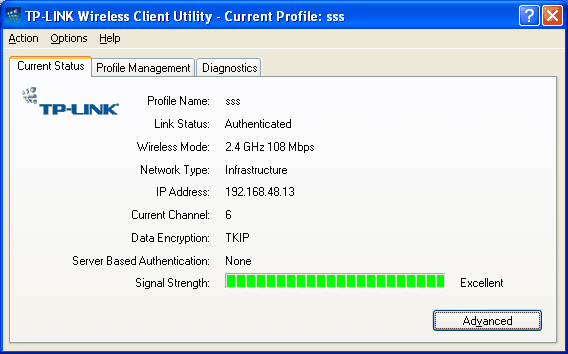

Перша закладка говорить нам про ім'я активного в цей момент підключення, його статус, робочі частоти бездротового каналу зв'язок та швидкість з'єднання. Далі іде тип встановленого з'єднання, IP-адреса мережі, закріплена за адаптером, потім номер каналу підключення, тип шифрування та смуга градації рівня сигналу мережі.

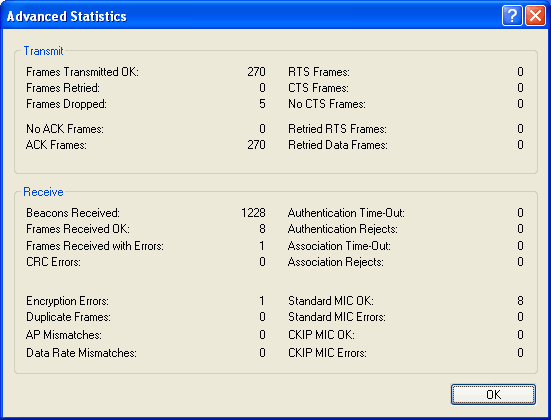

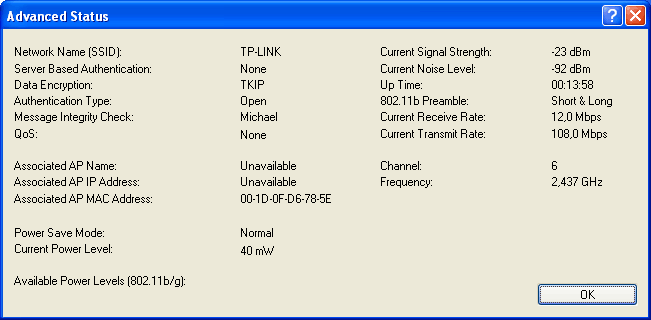

Більш розширений статус мережі можна переглянути, натиснувши кнопку «Advanced».

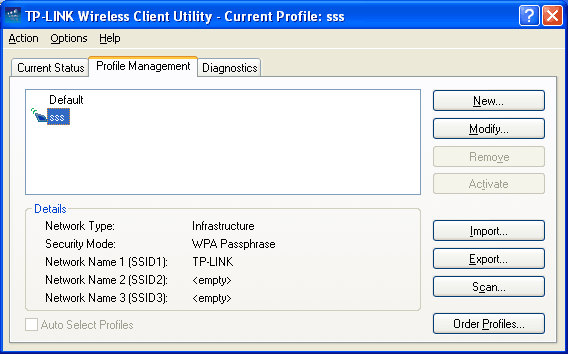

У наступній закладці можна побачити вже існуючі профілі та створити нові, для майбутнього з'єднання.

TP-LINK TL-WN610G

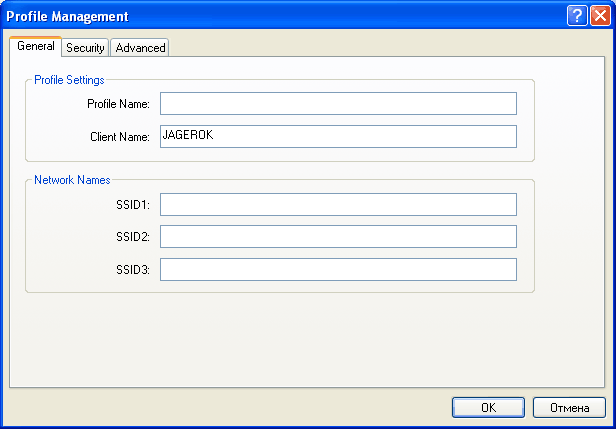

Виберемо назву профілю, ім'я клієнта і безпосередньо SSID-назву мережі, до якої ми хочемо підключитися.

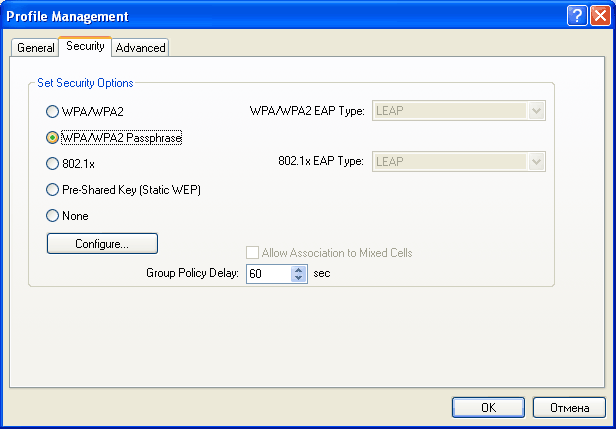

Дана закладка допоможе користувачу налаштувати параметри безпеки підключення до бездротової мережі.

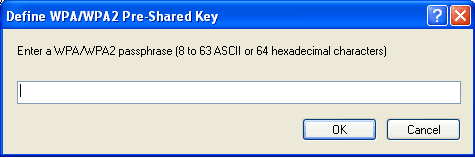

Тут же можна задати ключ шифрування.

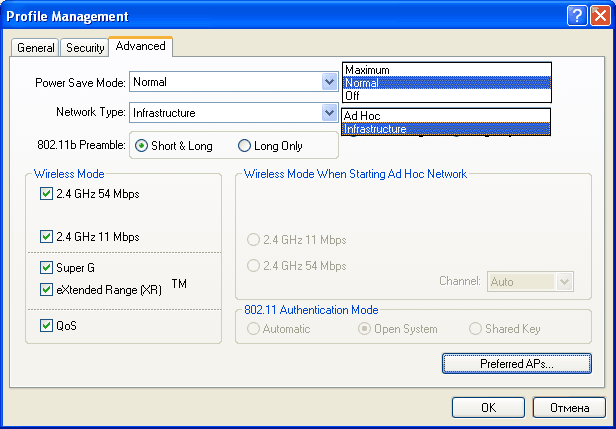

Сторінка тонких налаштувань обраної вами мережі. З особливостей тут можна звернути увагу на можливість вибору режиму роботи адаптера, режиму клієнта мережі або пункту доступу для з'єднання з ним іншого клієнта. Можна задати швидкість роботи бездротової мережі та налаштувати режим підвищеної швидкості передачі Super G і eXtended Range, що повинно збільшити пропускну здатність каналу бездротового зв'язку. Є можливість включення алгоритмів QoS (пріоритетності трафіку за його значимістю).

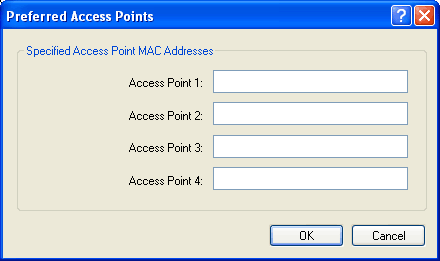

Тут також присутня можливість встановлення необхідної MAC-адреси для кожного з пункт доступу, до яких підключається даний адаптер.

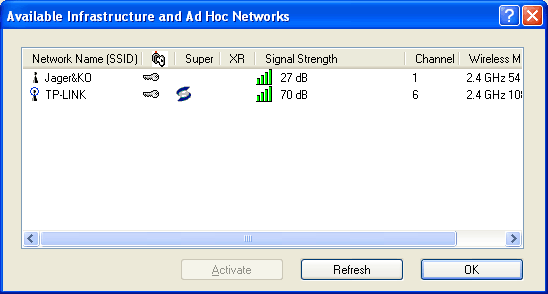

Є функція пошуку доступних бездротових мереж у радіусі дії адаптера.

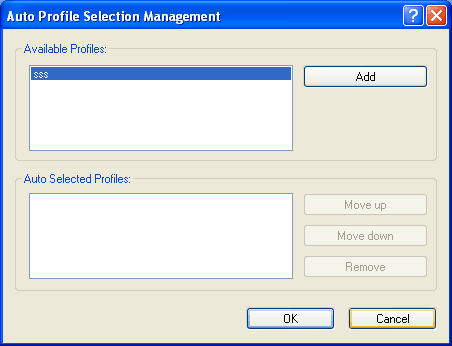

У даному вікні можна вибрати профіль, використовуваний за замовчуванням.

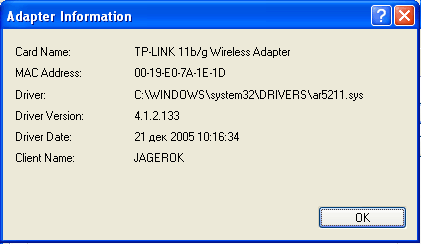

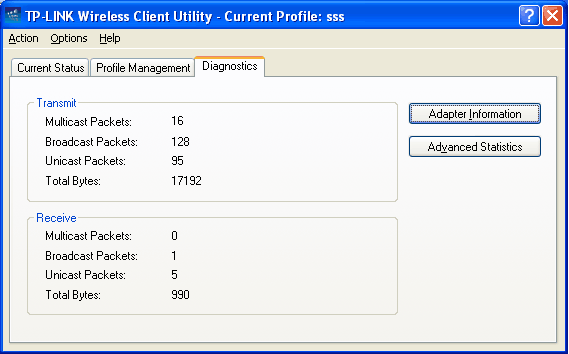

Є закладка діагностики, що збирає невелику статистику з'єднання.

Присутнє в комплекті програмне забезпечення можна охарактеризувати як багате функціонально та гнучке у налаштуваннях. Такий підхід до оснащення може сильно полегшити користувачу використання даної моделі в нестандартних ситуаціях.

Тестування

Все більше вагомим аргументом розвитку бізнесу та зручності спілкування людей стають бездротові комунікації. Але їх стрімке поширення в домашніх мережах і в мережах малого офісу, безпосередньо залежить від якості одержуваного з їх допомогою каналу зв'язку. Саме для рішення таких завдань і був розроблений стандарт IEEE 802.11g.

При тестуванні ми постараємося  в першу чергу звернути увагу на роботу даного Wi-Fi-адаптера в ідеальних умовах експлуатації бездротової мережі, на видаленні не більше двох метрів між пунктами. Для наочного порівняння будуть проведені виміри пропускної здатності випробуваного в режимі шифрування даних і без шифрування. Звернемо увагу нашого читача на неповну адекватність і повторюваність результатів тестів бездротового сегмента мережі. Такі канали зв'язку використовують бездротові стандарти 802.11, а всі радіоканали дуже чутливі до радіоперешкод практично будь-якого побутового або цифрового обладнання. Отже, варто брати до уваги роботу мобільних апаратів, мікрохвильових печей і інших електроприладів, що створюють радіоперешкоди.

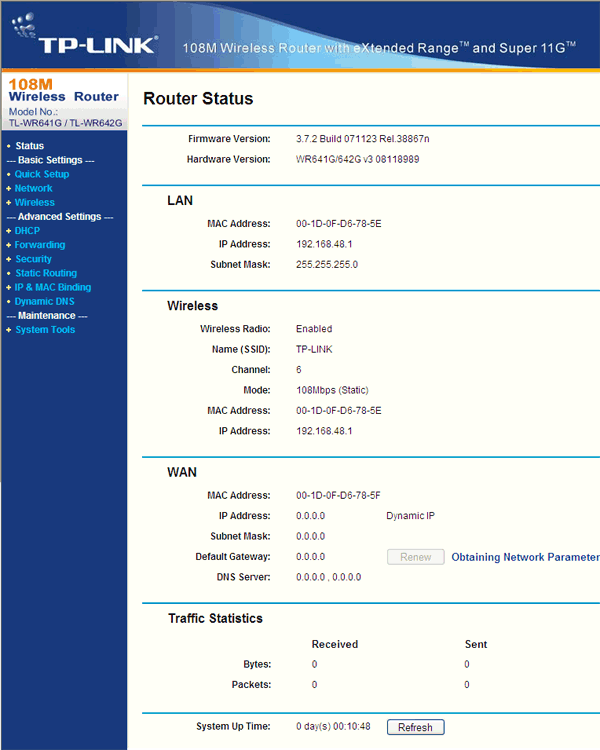

У тестах використовувався  пункт доступу TP-LINK TL-WR642G.  Наведемо для більшої наочності параметри його налаштування.

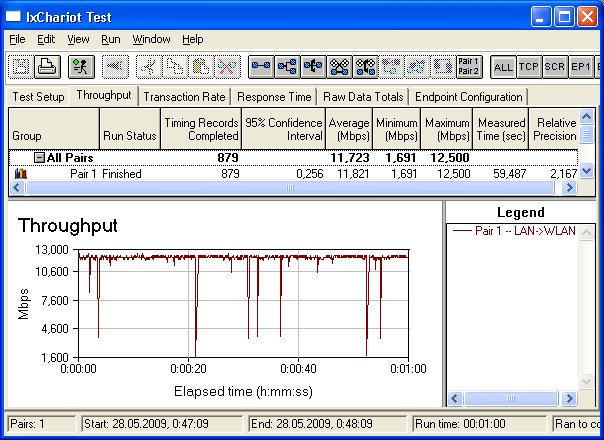

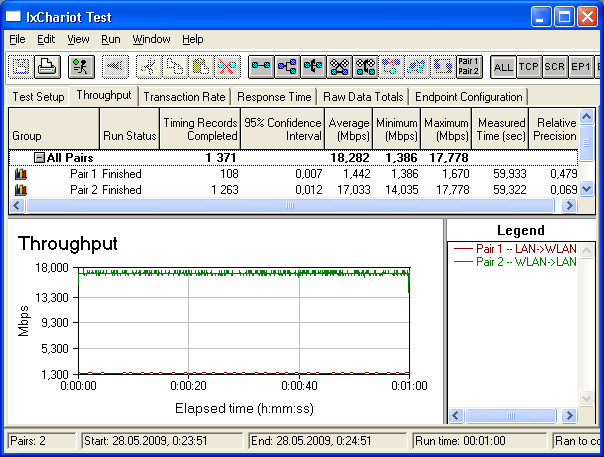

Порівняльне тестування працездатності на швидкості з'єднання 108 Мбіт/с з прямою видимістю на відстані два метри без шифрування каналу.

В обох напрямках.

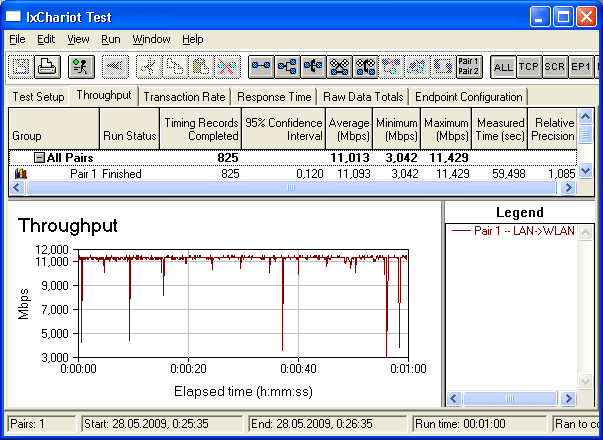

Потік даних від пункту доступу до клієнта.

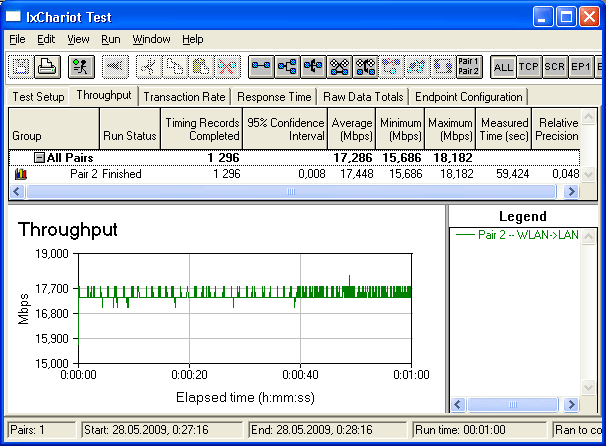

Потік даних клієнта до пункту доступу.

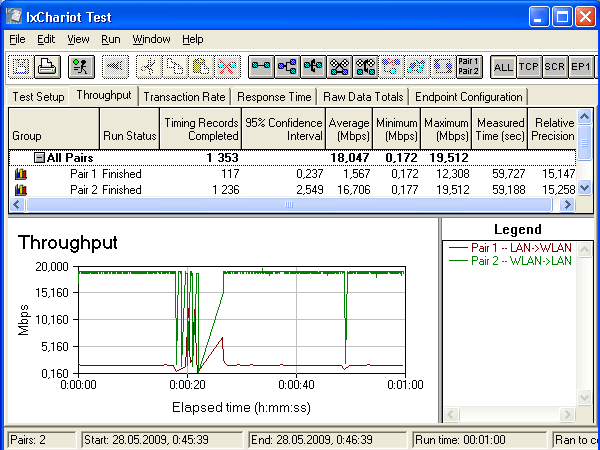

Порівняльне тестування працездатності на швидкості з'єднання 108 Мбіт/с з прямою видимістю на відстані два метри з використанням шифрування WPA2.

В обох напрямках.

Потік даних від пункту доступу до клієнта.

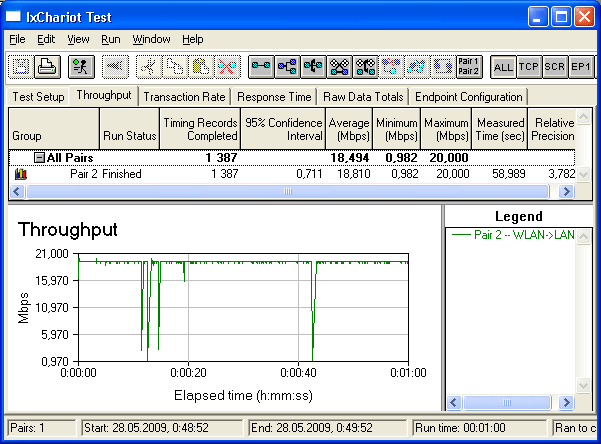

Потік даних клієнта до пункту доступу.

Згідно результатам тестів можна сказати, що в найкращих умовах середня швидкість передачі склала всього 18 Мбіт/с. Враховуючи попередні тести іншого мережного обладнання стандарту IEEE 802.11g   можна казати про не найкращу працездатність екземпляра, який розглядаємо. Можливо це наслідок недоробок у драйверах, що цілком може бути виправлено розробником надалі. Однак поряд з цими незручностями відзначимо гарну стабільність у роботі та більшій доступності цієї розробки для широкого споживача, у порівнянні з іншими реалізаціями подібного обладнання.

Висновки

Адаптер TP-LINK TL-WN610G можна порекомендувати як недороге та спеціалізоване рішення з достатніми характеристиками для підключення ноутбука до бездротових комунікацій Wi-Fi через його PCMCIA-роз’єми за допомогою використання протоколу IEEE 802.11g. Поряд з досить гарною якістю виконання та прийнятною забезпечуваною швидкістю доступу, даний зразок має ще і цілком доступну вартість. Трохи псує картину ряд нюансів, самий неприємний з яких відносно низька швидкість роботи. Але з позитивних якостей даної реалізації можна відзначити наявність додаткових розширених налаштувань у програмному забезпеченні.

Плюси:

  • Надійна реалізація з використанням роз’єму PCMCIA II.
  • Підвищена стійкість створеного каналу до перешкод.
  • Доступна вартість.
  • Є можливість роботи в режимі пункту доступу.

Мінуси:

  • Відносно низька швидкість передачі даних, у порівнянні зі стандартом IEEE 802.11g, не кажучи вже про заявлений 108 Мбіт/с.
  • Використання тільки внутрішньої антени та відсутність роз’єму підключення зовнішньої.
