Огляд і тестування бездротового маршрутизатора TP-Link Archer C7 V5: а ви готові до оновлення?

Бездротовий маршрутизатор зазвичай не входить до числа пріоритетних пристроїв, тому багато свій перший роутер купують за принципом «найдешевший з того, що є в найближчому магазині». Але з часом слабкі сторони бюджетних моделей дають про себе знати: то сигнал у сусідній кімнаті слабкий через перевантаженість ефіру, то пропускної здатності каналу не вистачає для швидкого доступу всіх комп'ютерів і мобільних пристроїв в будинку. У таких ситуаціях ми вже розуміємо, що за комфорт потрібно доплачувати, і підшукуємо собі модель класом вище.

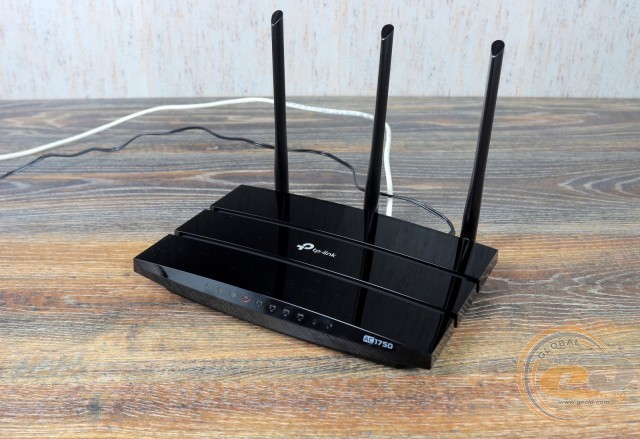

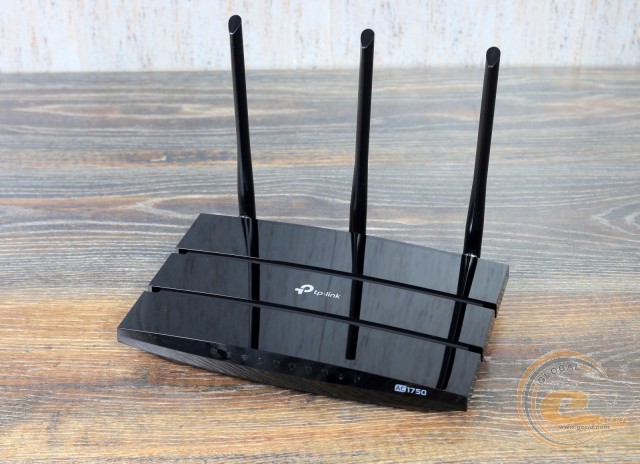

TP-Link Archer C7 V5

І якщо ви вже морально і матеріально готові залишити позаду роутери класу N300 і перейти до більш серйозної вагової категорії, то пропонуємо до вашої уваги огляд моделі TP-Link Archer C7 V5. При середній вартості в $100, вона пропонує два частотні діапазони (2,4/5 ГГц), підтримку стандарту 802.11ac, максимальну пропускну здатність в 1750 Мбіт/с, три потужні зовнішні антени і порт USB 2.0 для периферійних пристроїв. І це лише частина її переваг, але про все по порядку. Почнемо знайомство з вивчення характеристик.

Специфікація

Модель

TP-Link Archer C7 V5

Тип

Бездротовий маршрутизатор

Клас пристрою

AC1750

Стандарти бездротового зв'язку

IEEE 802.11a/b/g/n/ac

Підтримка частотних діапазонів

2400 − 2483,5 МГц
5150 − 5350 МГц

Максимальна пропускна спроможність

2,4 ГГц

450 Мбіт/с

5 ГГц

1300 Мбіт/с

Антени

3 х зовнішні дводіапазонні

Зовнішні інтерфейси

4 x RJ45 (LAN, 10/100/1000 Мбіт/с)
1 х RJ45 (WAN, 10/100/1000 Мбіт/с)
1 x USB 2.0

Гостьова мережа

одна для 2,4 ГГц
одна для 5 ГГц

Спільний доступ через USB

Підтримка Samba / FTP-сервера / медіа-сервера / принт-сервера, 3G / 4G USB-модемів

Захист бездротової мережі

64/128-бітний WEP, WPA / WPA2, WPA-PSK / WPA2-PSK

Мережева безпека

Захист від DoS-атак, міжмережевий екран SPI, фільтрація по IP-адресою / MAC-адресу, доменному імені, прив'язка по IP- і MAC-адресу

Контроль доступу

Батьківський контроль, контроль локального управління, список вузлів, доступ за розкладом, управління правилами

Протоколи

IPv4, IPv6

Розміри

243 х 160,6 х 32,5 мм

Блок живлення

TP-Link T120150-2C1 (12 В при 1,5 А)

Сторінка пристрою

TP-Link Archer C7

Сайт виробника

TP-Link

Упаковка і комплект постачання

TP-Link Archer C7 V5 TP-Link Archer C7 V5

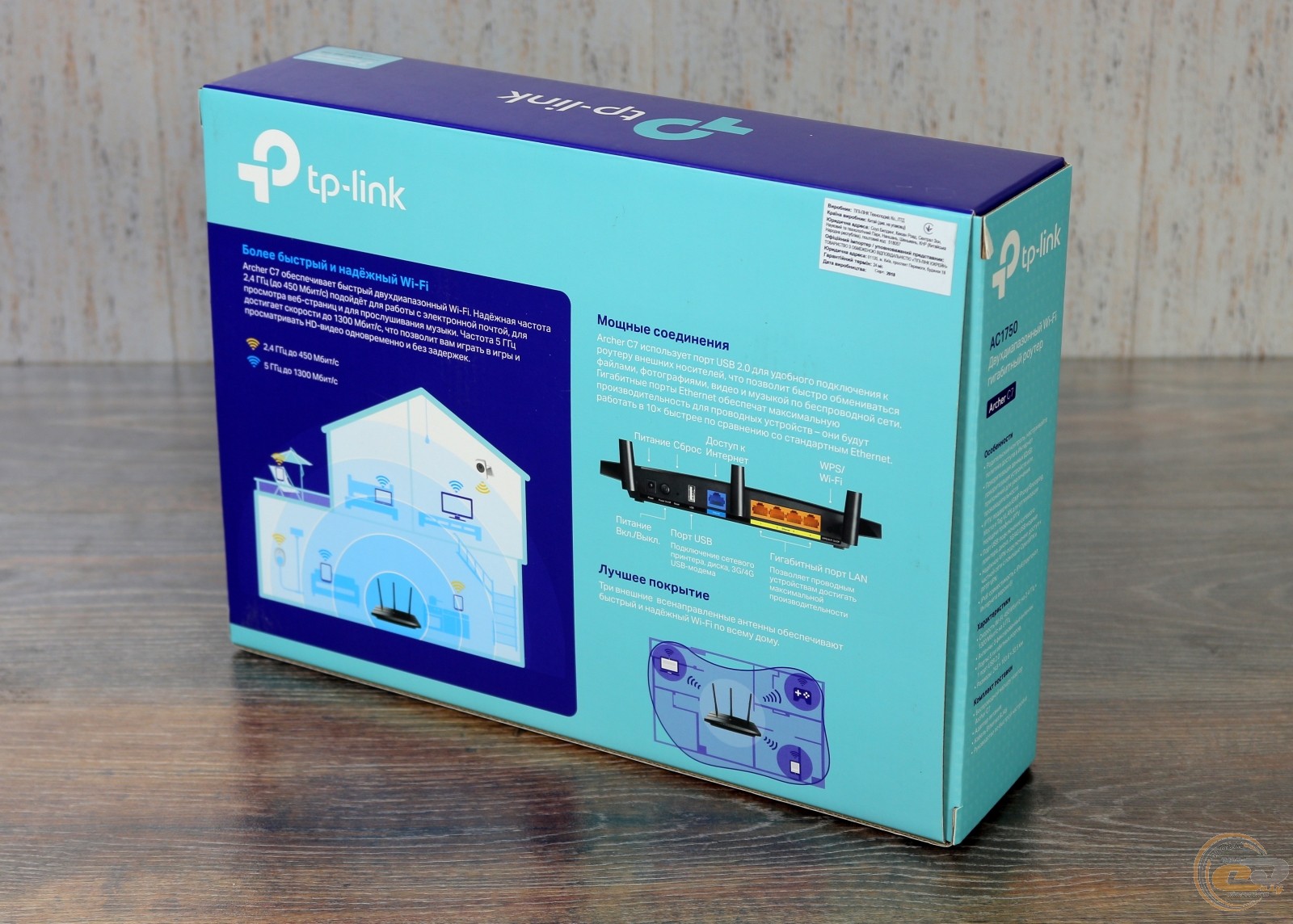

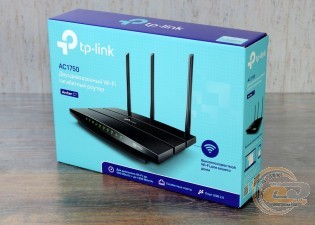

Маршрутизатор постачається в яскравій картонній коробці з барвистим та інформативним оформленням. На її боках можна знайти зображення пристрою, ключові його особливості та деякі технічні характеристики. Таким чином, уже при огляді упаковки ви зможете скласти чітке уявлення про TP-Link Archer C7 V5 і його можливості.

TP-Link Archer C7 V5

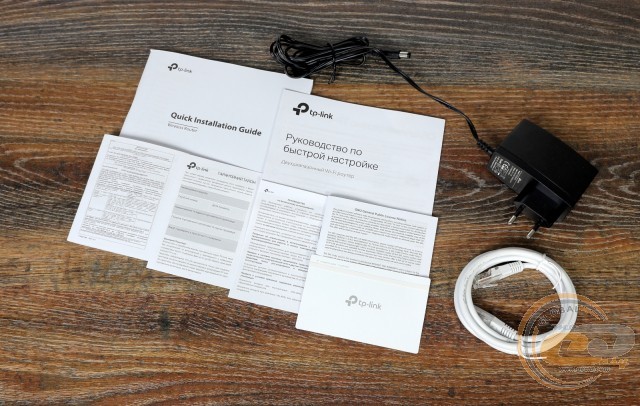

Комплект постачання містить набір паперової документації, блок живлення TP-Link T120150-2C1 (12 В при 1,5 А) і Ethernet-кабель. Цього достатньо для повноцінної роботи маршрутизатора.

Зовнішній вигляд і апаратна платформа

TP-Link Archer C7 V5

TP-Link Archer C7

TP-Link Archer C7 V5

TP-Link Archer C1200

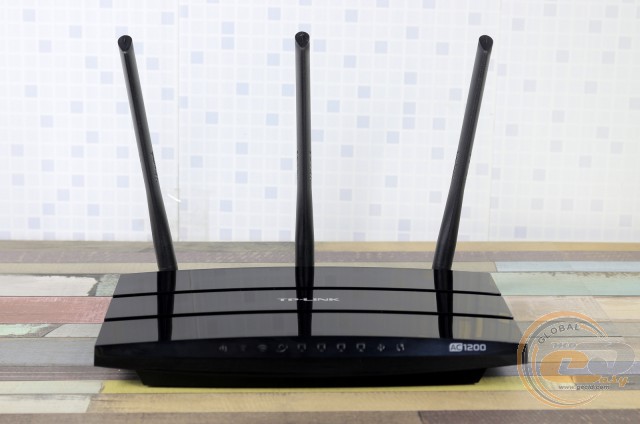

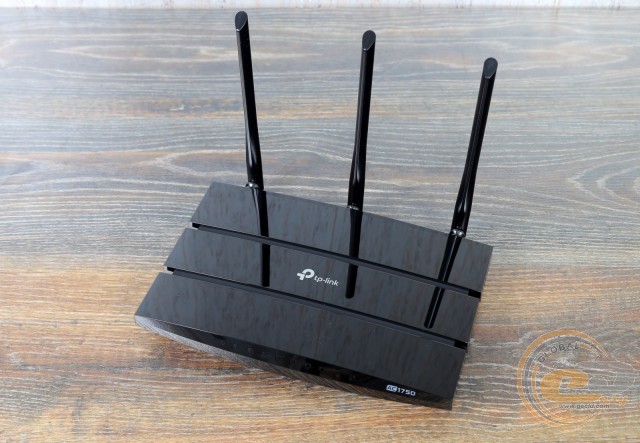

У плані дизайну TP-Link Archer C7 V5 дуже схожий на TP-Link Archer C1200: та ж стильна, але мазка глянсова верхня панель незвичайної конструкції, три зовнішні антени і ряд LED-індикаторів на стику фронтальної і верхньої кришки. Відрізнити їх з першого погляду дозволяє позначення класу пристроїв (AC1750 і AC1200) і різні версії логотипу на верхній панелі.

TP-Link Archer C7 V5

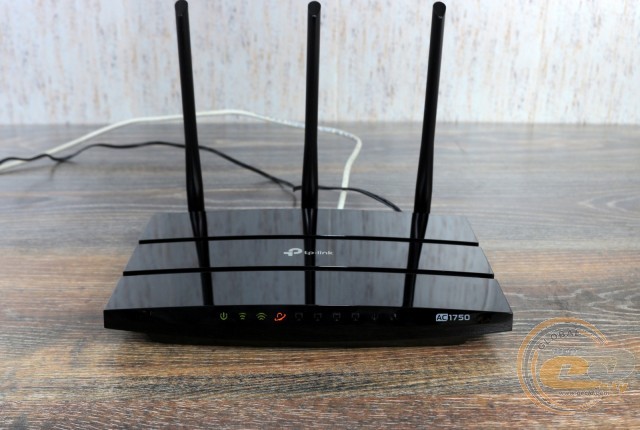

Статусні LED-індикатори горять зеленим або помаранчевим кольором. Вони не відволікають на себе надмірної уваги, але відразу ж дозволяють встановити режим роботи роутеру, активність бездротових діапазонів (2,4/5 ГГц), наявність або відсутність підключення до інтернету, задіяні LAN-порти, режим роботи USB-порту і активність технології WPS .

TP-Link Archer C7 V5

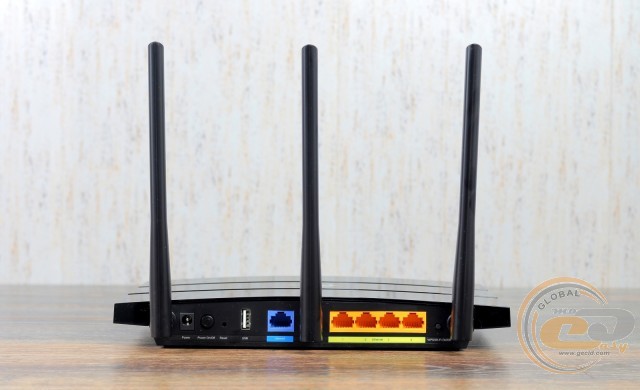

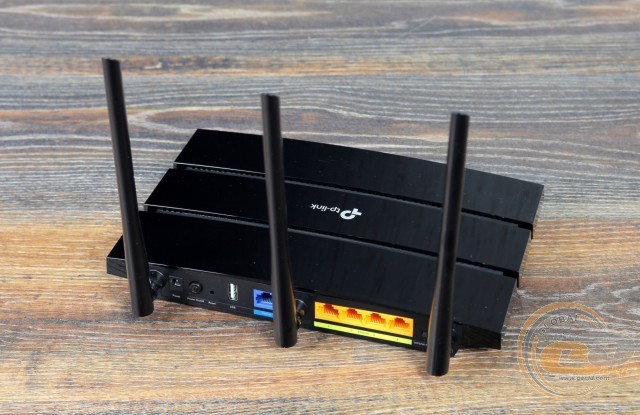

Усі інтерфейси і додаткові елементи управління знаходяться на тильному боці корпусу. Вони підписані, а деякі навіть виділені кольором. Наприклад, LAN-порт із синьою підкладкою призначений для підключення інтернет-кабелю, а з жовтою - для дротового підключення комп'ютера і інших пристроїв. Тут же знаходиться порт USB 2.0 і три зовнішні незнімні дводіапазонні антени.

TP-Link Archer C7 V5 TP-Link Archer C7 V5

TP-Link Archer C7 V5

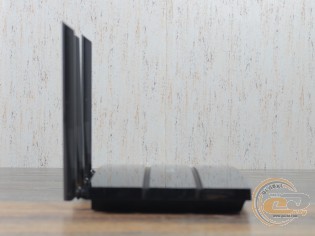

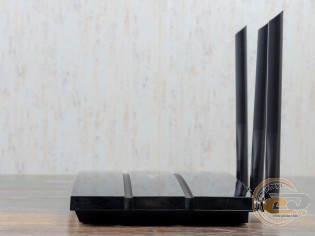

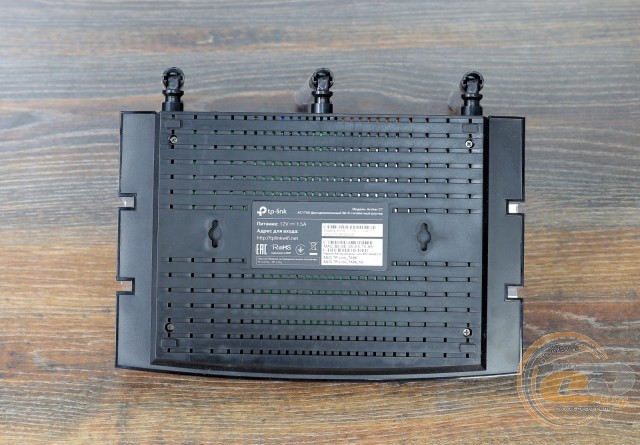

Бічні панелі нічим не примітні, а от нижня заслуговує на увагу. Вона всіяна вентиляційними отворами для поліпшення температурного режиму всередині корпусу. По краях можна помітити чотири маленькі пластикові ніжки, які злегка піднімають корпус над поверхнею столу.

У центральній частині є пара отворів для настінного монтажу. Між ними знаходиться наклейка з корисною технічною інформацією. Тут вказані параметри живлення, адреса для входу в налаштування, MAC-адреса та інші корисні дані.

TP-Link Archer C7 V5

TP-Link Archer C7 V5 TP-Link Archer C7 V5

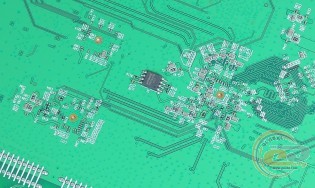

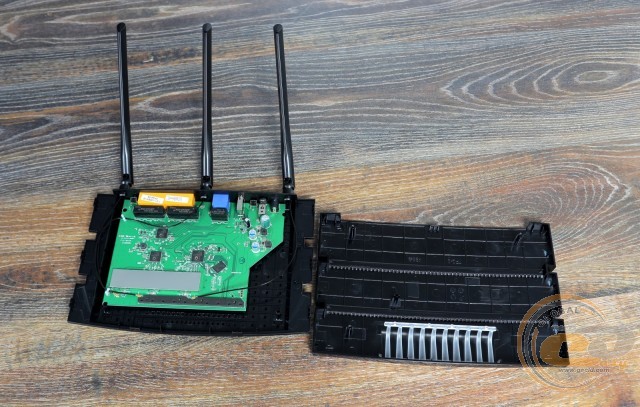

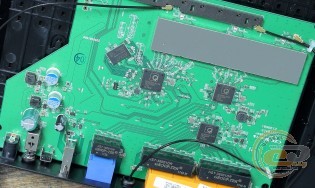

Апаратна платформа маршрутизатора TP-Link Archer C7 V5 має такі компоненти:

  • процесор Qualcomm Atheros QCA9563 - забезпечує загальну координацію дії, роботу протоколів 802.11b/g/n і портів Gigabit Ethernet;
  • Qualcomm Atheros QCA9880-BR4A - відповідає за реалізацію протоколів 802.11an/ac;
  • Qualcomm Atheros QCA8337N - є мережевим комутатором для портів Gigabit Ethernet;
  • ESMT M14D1G1664A-2.5B - мікросхема оперативної пам'яті ємністю 128 МБ;
  • Windbond 25Q128JVSQ - мікросхема постійної пам'яті об'ємом 16 МБ.

Компонентів мало, і питань до їх розміщення або якості пайки у нас не виникло. У цілому якість збірки і жорсткість корпусу також знаходяться на висоті.

Налаштування роутеру

Для всіх бажаючих компанія TP-Link розробила зручні емулятори графічних інтерфейсів. Вони дозволяють ознайомитися з можливостями налаштування ще до покупки самого пристрою. Для TP-Link Archer C7 (v4.0/v5.0) емулятор доступний за цим посиланням. Інтерфейс представлений на трьох мовах: українською, російською та англійською, тому навіть новачки зможуть у всьому розібратися.

Для входу в меню налаштувань необхідно в рядку веб-браузера перейти за адресою http://tplinkwifi.net/. Перед вами відкриється простий, зручний і візуально приємний графічний інтерфейс із трьома вкладками. Перша - «Швидкі налаштування» - пропонує за допомогою майстра в покроковому режимі конфігурувати пристрій. Це займе декілька хвилин, а самим проблемним може стати пункт «Тип підключення до Інтернету». Якщо не знаєте, то можна натиснути на кнопку «Автовизначення» або запитати у провайдера.

Трохи більш досвідчені користувачі можуть відразу вибрати вкладку «Базове налаштування». Тут ви зможете:

  • побачити схему мережі (усі підключені бездротові і дротові пристрої);
  • задати тип підключення до інтернету;
  • ввімкнути / вимкнути бездротові режими на частоті 2,4 і 5 ГГц;
  • конфігурувати роботу порту USB;
  • сформувати розклад на доступ до мережі (Батьківський контроль);
  • ввімкнути / вимкнути гостьову мережу для кожного частотного діапазону;
  • активувати функцію Хмари TP-Link.

Якщо вам цього мало, тоді сміливо переходите на вкладку «Додаткові налаштування». Тут ви знайдете розширені параметри «Базового налаштування», а також низку корисних опцій:

  • вибір робочого режиму: маршрутизатор або точка доступу (доступно тільки для TP-Link Archer C7 v4.0 / v5.0);
  • створити Чорний і Білий список сайтів;
  • задати пріоритизації трафіку;
  • конфігурувати параметри захисту (наприклад, від DoS-атак);
  • налаштувати NAT-переадресацію;
  • ввімкнути / вимкнути протокол IPv6;
  • активувати VPN-сервер;
  • задати роботу статусних LED-індикаторів;
  • провести діагностику і багато іншого.

У цілому дуже сподобалося багатство налаштувань, їх зручна каталогізація і можливість отримання швидкої довідки незнайомими пунктами меню.

Тестування

TP-Link Archer C7 V5

Бездротовий маршрутизатор TP-Link Archer C7 V5 був протестований різними режимами передачі даних - у дротовій мережі, у бездротових мережах, а також з дротової до бездротової і назад. При цьому під час тестування були дотримані такі умови:

  • тестування маршрутизатора проходило в ідеальних умовах експлуатації бездротової мережі, на віддалі не більше двох метрів між пунктами;
  • пропускна здатність Wi-Fi-каналу замірялася на частотах 2,4 і 5 ГГц;
  • пропускна здатність дротового сегмента вимірювалася в умовах неекранованої крученої пари з пропускною спроможністю до 1000 Мбіт/с.

Порівняльне тестування працездатності в режимі 802.11n на частоті 2,4 ГГц з використанням шифрування WPA2

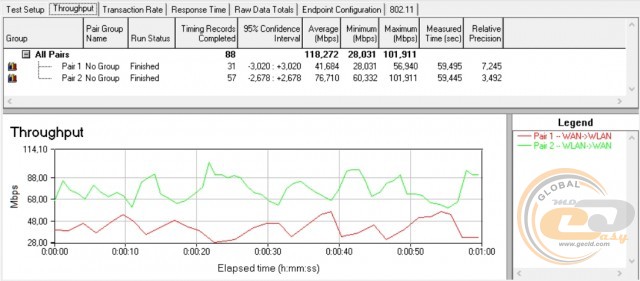

TP-Link Archer C7 V5

Потік даних в обох напрямках

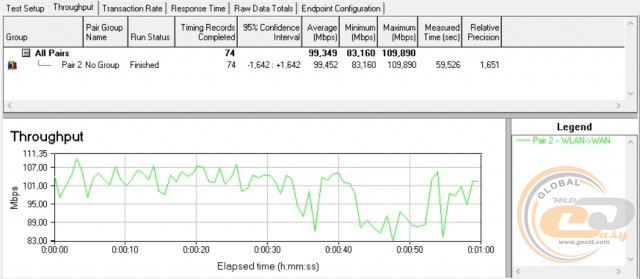

TP-Link Archer C7 V5

Потік даних від клієнта до маршрутизатора

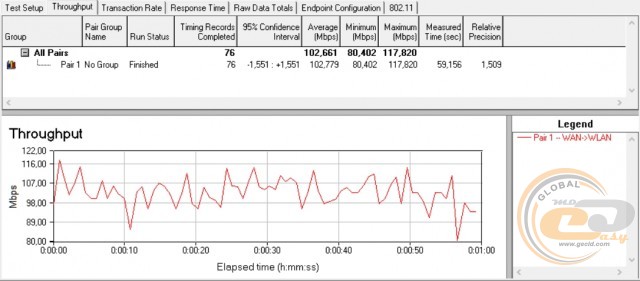

TP-Link Archer C7 V5

Потік даних від маршрутизатора до клієнта

Сума середніх швидкостей у двох напрямках у TP-Link Archer C7 V5 склала 118 Мбіт/с, а максимальний показник в одному напрямку майже досяг 102 Мбіт/с. Це трохи менше, ніж ми очікували побачити. Наприклад, у моделі Vinga WR-N300 v2 класу N300 ми зафіксували показники 141 і 94 Мбіт/с відповідно. Напевно на результати тестованої моделі вплинула завантаженість ефіру, адже поки це найбільш популярний режим.

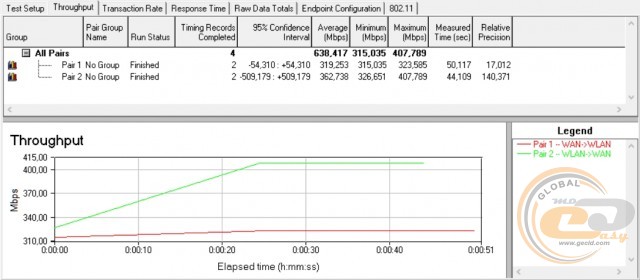

Порівняльне тестування працездатності в режимі 802.11ac на частоті 5 ГГц з використанням шифрування WPA2

TP-Link Archer C7 V5

Потік даних в обох напрямках

TP-Link Archer C7 V5

Потік даних від клієнта до маршрутизатора

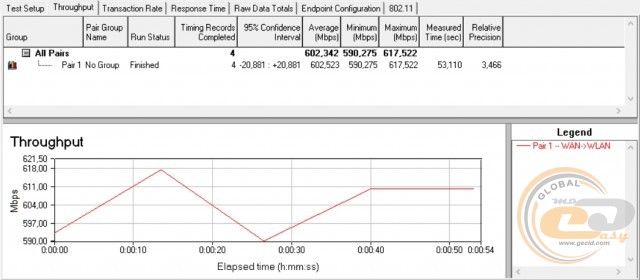

TP-Link Archer C7 V5

Потік даних від маршрутизатора до клієнта

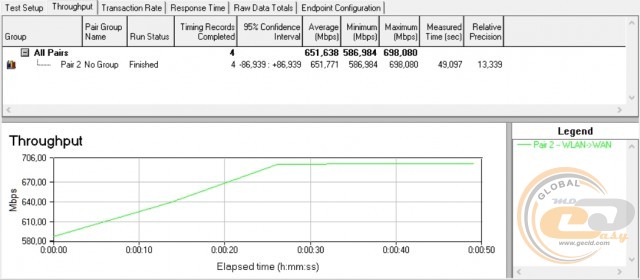

При переході до частоти 5 ГГц роутер TP-Link Archer C7 V5 розкривається у всій красі. Сума середніх швидкостей у нього знаходиться на рівні 638 Мбіт/с, а максимальний показник піднімається до 408 Мбіт/с. Для порівняння згадаємо модель ASUS RT-AC58U класу AC1300. Вона видала 516 і 274 Мбіт/с відповідно. У більш дорогого ASUS RT-AC86U класу AC2900 показники склали 950 і 883 Мбіт/с.

Порівняльне тестування швидкості проходження пакетів через LAN-інтерфейс для іншого LAN-клієнта

TP-Link Archer C7 V5

Потік даних в обох напрямках

TP-Link Archer C7 V5

Потік даних від маршрутизатора до клієнта

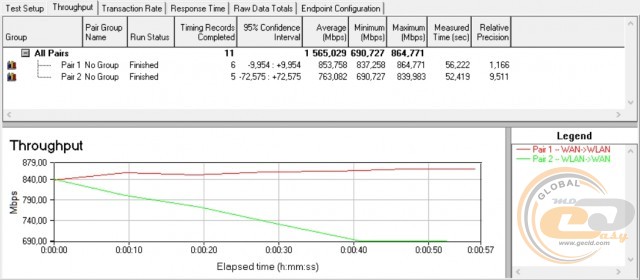

До реалізації портів Gigabit Ethernet питань не виникло: сума середніх швидкостей склала 1565 Мбіт/с, а максимальний показник майже досяг 865 Мбіт/с.

Порівняльне тестування швидкості проходження пакетів через NAT-службу маршрутизатора

TP-Link Archer C7 V5

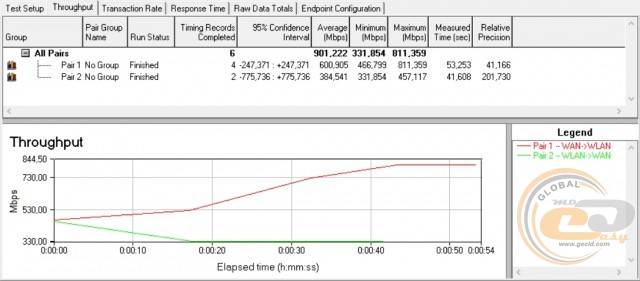

Потік даних в обох напрямках

Реалізація NAT-служби також знаходиться на висоті: сума середніх швидкість перевищила 900 Мбіт/с, а максимальний показник склав 811 Мбіт/с.

Порівняльне тестування швидкості читання/запису файлів за допомогою SAMBA-клієнта на підключений через роз'єм USB 2.0 зовнішній SSD-накопичувач

TP-Link Archer C7 V5

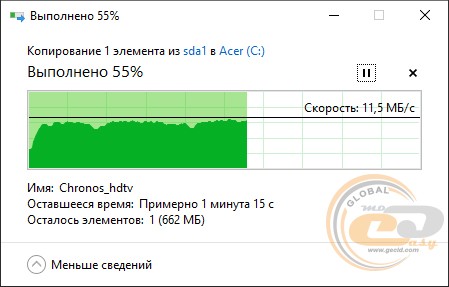

Читання з підключеного накопичувача

TP-Link Archer C7 V5

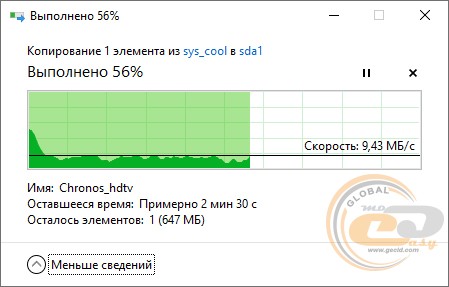

Запис на підключений накопичувач

Швидкість читання порту USB 2.0 досягала 11,5 МБ/с, а записи - 9,43 МБ/с. Для порівняння: у моделі TP-Link Archer C1200 з аналогічним інтерфейсом швидкості склали 7,94 і 5,31 МБ/с відповідно. Цього достатньо для невимогливих користувачів при роботі з офісною технікою, 3G/4G-модемом і зовнішнім сховищем. Звичайно, хотілося б побачити тут порт USB 3.0, у якого реальні швидкісні показники мінімум у 2-3 рази вищі.

Підсумки

TP-Link Archer C7 V5

Отже, що хорошого можна сказати про маршрутизатор TP-Link Archer C7 V5? В очі впадає солідний і привабливий дизайн, хороша якість збірки і продуманість конструкції. Статусні LED-індикатори на передній панелі не привертають до себе надмірної уваги, але в разі потреби швидко сигналізують про стан основних вузлів. При бажанні їх можна вимкнути в налаштуваннях. Інтерфейси на тильному боці підписані і навіть виділені кольором. Передбачена можливість настінного монтажу. Одним словом, з роутером приємно працювати.

Три потужні зовнішні дводіапазонні антени обіцяють широку зону покриття бездротової мережі і надійне з'єднання. А підтримка проколів 802.11a/b/g/n/ac Wi-Fi і двох частотних діапазонів обіцяє сумарну пропускну здатність на рівні 1750 Мбіт/с. Це теоретичний показник. На практиці загальна сума швидкостей двома напрямками на двох частотах досягла 740 Мбіт/с. Цього вистачить для комфортної роботи декількох пристроїв при запуску онлайн-ігор, перегляду HD-відео або передачі великих обсягів інформації.

Серед інших переваг TP-Link Archer C7 V5 виділимо наявність чотирьох гігабітних LAN-портів, підтримку режиму точки доступу, зручне і функціонально багате меню налаштування, можливість пріоритизації трафіку, захист від мережевих атак, підтримку протоколу IPv6 і функції батьківського контролю. Моніторити і управляти роботою роутера можна за допомогою мобільного додатку Tether. А завдяки порту USB 2.0 можна реалізувати мережевий принтер або сховище або підключити 3G/4G-модем.

З особливостей TP-Link Archer C7 V5 відзначимо маркість глянцевого корпусу, незнімні антени і використання порту USB 2.0 замість більш швидкого USB 3.0. Якщо ці моменти вас не бентежать, тоді рекомендуємо придивитися до цього маршрутизатора ближче.

Переваги:

  • хороший рівень продуктивності в своєму сегменті;
  • підтримка стандарту 802.11ac і двох частотних діапазонів;
  • підтримка режиму точки доступу (у версії TP-Link Archer C7 V4 / V5);
  • використання LAN-інтерфейсів Gigabit Ethernet;
  • симпатичний дизайн і якісна збірка корпусу;
  • зручний і функціональний веб-інтерфейс для налаштування;
  • наявність трьох зовнішніх антен для стабільного покриття;
  • підтримка протоколу IPv6;
  • наявність порту USB 2.0 для підключення офісної техніки, зовнішнього сховища або 3G/4G-модема;
  • захист від мережевих атак;
  • можливість організації гостьових мереж;
  • можливість організації VPN-сервера;
  • можливість пріоритизації трафіку;
  • можливість віддаленого управління за допомогою мобільного ПЗ TP-Link Tether.

Особливості:

  • глянцевий корпус вимагає додаткового догляду;
  • використання одного порту USB 2.0.

easy

Автор: Сергій Буділовський
Переклад: Лілія Масюк

Висловлюємо подяку українському представництву компанії TP-Link за наданий для тестування маршрутизатор.
