Огляд Gigabit Ethernet PCI-Адаптера ST-Lab N-222

28-05-2008

Ми вже протестували досить багато різних Gigabit Ethernet PCI-адаптерів, однак всі вони цілком індивідуальні у своїй роботі і підтримуваних технологіях. Сучасний ринок виробництва рішень для забезпечення простих, але дуже популярних функцій, цілком прогнозуємий. Багато виробників, будь вони відомі чи ні, беруть до уваги ті реалізації, що вже добре себе зарекомендували та надані компанією розробником мікросхем, та по аналогії створюють свою продукцію. Враховуючи такі тенденції, великої різниці в роботі отриманих рішень від іменитого бренда і від маловідомої компанії практично немає. Не варто, однак забувати, що серйозні учасники ринку надають якісні гарантійні зобов'язання і найчастіше встановлюють на свої рішення більш дорогі компоненти обв'язки і забезпечують більш якісний захист, що збільшує загальну надійність. Але сьогодні ми хочемо запропонувати читачу огляд саме бюджетного мережного PCI адаптера N-222 від маловідомої компанії ST-Lab і порівняння його з рішеннями більш іменитих конкурентів.

ST-Lab N-222

Технічні характеристики

Виробник

ST-Lab

Модель

N-222

Інтерфейси

Тип

PCI V2.2, 32/ 64-біт, 33/66MГц

Кількість і тип портів

1х RJ-45

Стандарти і їх підтримка

Передача даних

Ethernet:10 Мбіт/с (напівдуплекс) 20 Мбіт/с (повний дуплекс)
Fast Ethernet: 100 Мбіт/с (напівдуплекс) 200 Мбіт/с (повний дуплекс)
Gigabit Ethernet: 2000 Мбіт/с (повний дуплекс)

Стандарти

IEEE 802.3 10 BASE-T Ethernet
IEEE 802.3u 100 BASE-TX Fast Ethernet
IEEE 802.3ab 1000 BASE-T Gigabit Ethernet
Автоузгодження ANSI/IEEE 802.3 NWay
Підтримка 32/ 64-бітної шини 33/66 МГц PCI
Специфікація PCI local bus 2.2
Керування потоком IEEE 802.3x Full-Duplex
IEEE 802.1Q віртуальна мережа (VLAN)
Вбудована діагностика кабелю MDI/ MDI-X
Автоматичне визначення робочого режиму 10/100/1000 Мбіт/с і Full/ Half-Duplex
ACPI 2.0 Wake-On-LAN

Керування живленням

Включення комп'ютера через мережу

Індикатори

100/ACT

Передача на 100 Мбіт/с

1000/ACT

Передача на 1000 Мбіт/с

Живлення

Тип

по шині PCI 2.2 - 3,3 В, 5 В

Споживана потужність, Вт

-

Додаткова інформація

Підтримка операційних систем

Novell NetWare 4.x, 5.x
Windows NT4.0, Windows 98/98SE, Windows ME, Windows 2000, Windows XP, Windows Vista
Linux Kernel 2.2x, Linux Kernel 2.4x, FreeBSD, Solaris 7 і 8

Версія прошивання

 -

Розміри, мм

 -

Вага, м.

 -

Сайт виробника

http://www.st-lab.com/

Упакування

ST-Lab N-222

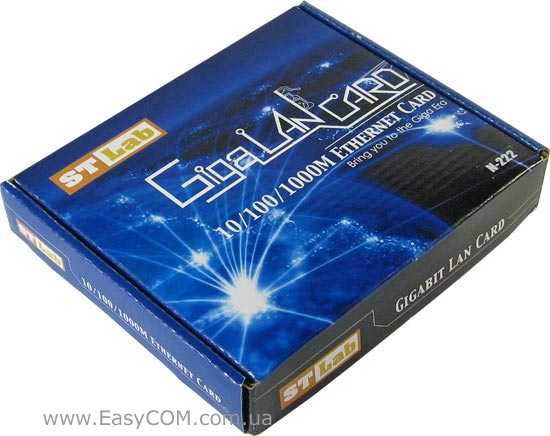

Поліграфія верхньої упаковки виконана у футуристичному стилі. Яскраво-сині переливи, по задуці виробника, вказують на занурення в еру гігабітних швидкостей.

ST-Lab N-222

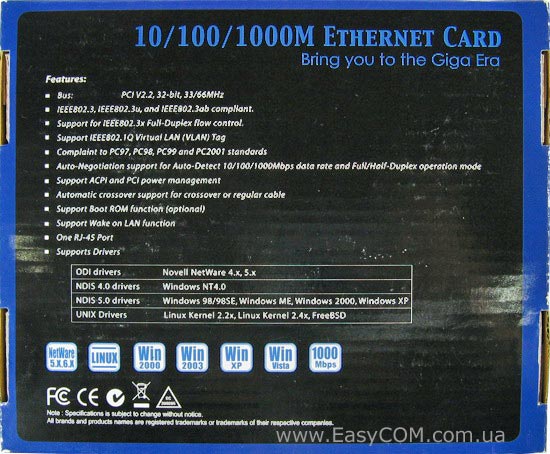

На звороті, на чорному фоні представлена досить повна специфікація цього продукту, а в нижній частині наведений перелік операційних систем, підтримуваних на рівні драйверів.

Комплектація

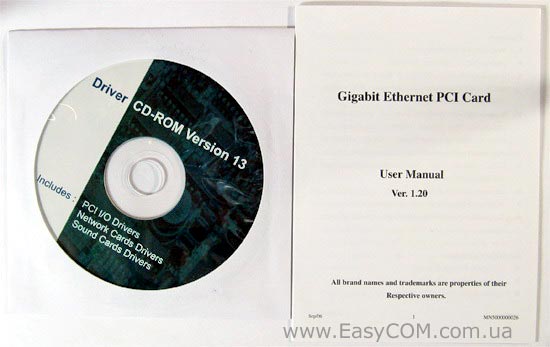

Модель ST-Lab N-222 отримала скромну комплектацію. Тут є тільки CD-диск з ПЗ і документацією, а також посібник користувача англійською мовою (коротка інструкція з встановлення і обслуговуюче програмне забезпечення).

ST-Lab N-222

Відсутність вже звичного кабелю WOL включення живлення комп'ютера через мережну карту обумовила технологія ACPI 2.0 Wake-On-LAN, що дозволила виконувати ті ж функції, але без участі додаткового елемента з'єднання.

Адаптер ST-Lab N-222

ST-Lab N-222

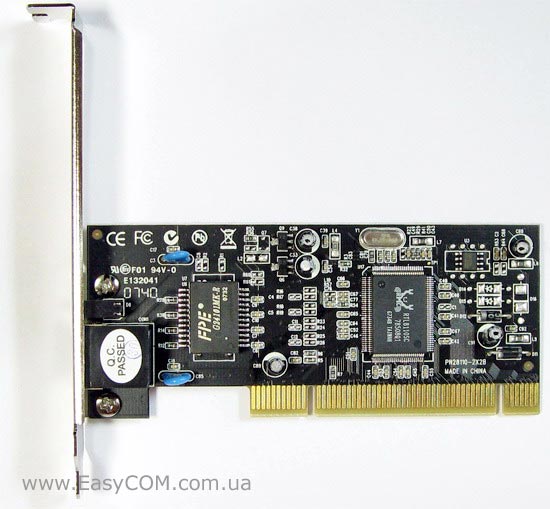

Представлена карта має цілком стандартні розміри і використовує інтерфейс з'єднання з материнською платою комп'ютера PCI 2.2 з можливістю роботи на частотах 33/66 MГц. У наповненні текстоліту проглядається відсутність роз’єму підключення кабелю WOL, через використання описаної раніше технології, і бракує гнізда підключення BOOT ROM, а все інше досить звичайно для мережевих карт. Чіп, встановлений на випробуваному адаптері, має маркування RLT8110SC, тобто він зроблений компанією Realtek. Саме такий чіп досить часто можна зустріти в ролі інтегрованого в материнську плату мережевого контролера.

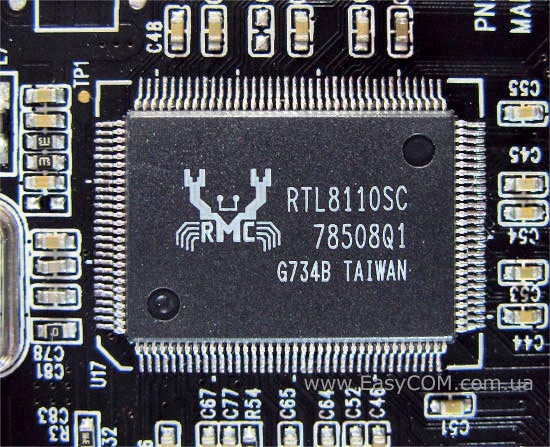

Realtek RTL8110SC

Рішення від компанії Realtek відомі гарним співвідношенням вартість/продуктивність, цілком можна припустити, що і даний «мережний процесор» не став виключенням.

Згідно даним на сайті компанії Realtek, можна скласти повний опис можливостей даного чіпсету і реалізовані в ньому функцій.

Одночіповий контролер Realtek RTL8110SC(L) LOM Gigabit Ethernet сполучає в собі три швидкісних стандарти IEEE 802.3, сумісний з Media Access Controller (MAC), має трьох швидкісний Ethernet трансівер, контролер 32-бітної шини PCI і вбудовану пам'ять. Завдяки найсучаснішим технологіям цифрової обробки сигналів і режимам їх змішування, забезпечується високошвидкісна передача по кабелю CAT 5 UTP або CAT 3 UTP (тільки 10 Мбіт/с). Різні функції, такі як автоматичне визначення кросоверного кабелю, корекція полярності, адаптивне налаштування, скасування перехресного зв'язку, скасування відлуння, розрахунок відновлення і виправлення помилок, реалізовані для забезпечення надійної передачі та прийому даних на високих швидкостях.

Чіпсет підтримує інтерфейси PCI v2.2  і MiniPCI v1.0 шин c керуванням живленням, сумісний із специфікацією IEEE 802.3 для 10/100 Мбіт/с Ethernet і специфікацією IEEE 802.3ab для 1000 Мбіт/с Ethernet. Також підтримується додаткова функція автоматичного визначення і керування живленням, вбудований алгоритм конфігурації біт, задіяних у регістрах керування живленням PCI інтерфейсу.

Для досягнення максимально ефективного керування живленням Advanced Configuration and Power Interface (ACPI) необхідно використовувати нові операційні системи, які здатні керувати енергоспоживанням (OSPM) і підтримують PCI Message Signaled Interrupt (MSI).

Крім того, з особливостей ACPI, реалізованих в RTL8110SC(L), варто відзначити підтримку технології вилученого включення комп'ютера wake-up (включаючи AMD Magic Packet, Re-LinkOk і Microsoft Wake-up фрейм) включених у підтримку ACPI і в APM (Advanced Power Management). Це забезпечується проходженням чотирьох різних сигналів по LWAKE контакту: високого рівня, малого рівня, позитивний імпульс, негативний імпульс. Материнські плати підтримують WAKE-ON-LAN (WOL) можливості завдяки використанню універсального LWAKE контакту. Для підтримки WOL необхідний постійний контроль сигналів, що приходять, на даний роз’єм, таке можливе тільки завдяки постійній подачі живлення з боку материнської плати здатної забезпечити необхідну величину керуючого імпульсу для RTLS110SC(L).

RTLS110SC(L) забезпечує повну підтримку: Microsoft NDIS5 (IP, TCP, UDP) контрольних сум, Segmentation Task-offload особливостей, IEEE 802 IP дворівневої пріоритетності кодування сигналу й 802.1Q віртуального мосту між локальними мережами Virtual bridged Local Area Network (VLAN). Перелічені вище особливості сприяють меншому навантаженню на центральний процесор при роботі. Також ефективність роботи чіпсета збільшується завдяки підтримки технології PCI Memory Read Line & Memory Read Multiple при передачі і технології Memory Write and Invalidate при одержанні пакетів. Підтримка RTL8110SC(L) команд PCI Dual Address Cycle (DAC), що дозволяють забезпечити кращу працездатність при призначенні адрес буферів пам'яті, що розподіляються вище ніж 4 Гб, все це надає максимально якісне використання в серверних рішеннях малого і великого бізнесу.

2.  Особливості

  • Вбудований 10/100/1000 Мбіт/с прийомопередавач
  • Здатність автоматичного узгодження з наступного пакета
  • Підтримка PCI ревізії 2.3. 32-біт. 33/66 МГц
  • Підтримка CLKRUNB і MiniPCI v1.0
  • Підтримка автоматичного визначення прийомо/передаючих пар (прямий кабель, крос)
  • Вбудована діагностика кабелю MDI/ MDI-X
  • Wake-on-LAN і підтримка вилученого wake-up.
  • Підтримка технології Microsoft NDIS5 Checksum Offload (IP, TCP, UDP)
  • Підтримується керування потоком Full Duplex (IEEE 802.3x)
  • Повністю сумісне з IEEE 802.3. IEEE 802.3U. IEEE 802.3ab
  • Підтримує IEEE 802.1P декодування другого рівня пріоритетності
  • Підтримує маркірування пакетів IEEE 802.1Q VLAN
  • Послідовний EEPROM
  • Робоча напруга 3.3V, 5V PCI I/O
  • Підтримується буфер FIFO при прийомі і передачі
  • Підтримується живлення down/link і режим енергозбереження
  • Підтримується PCI Message Signaled Interrupt (MSI)

3.  Застосування

  • Gigabit Ethernet на системній платі
  • Gigabit Ethernet MiniPCI Card

ST-Lab N-222

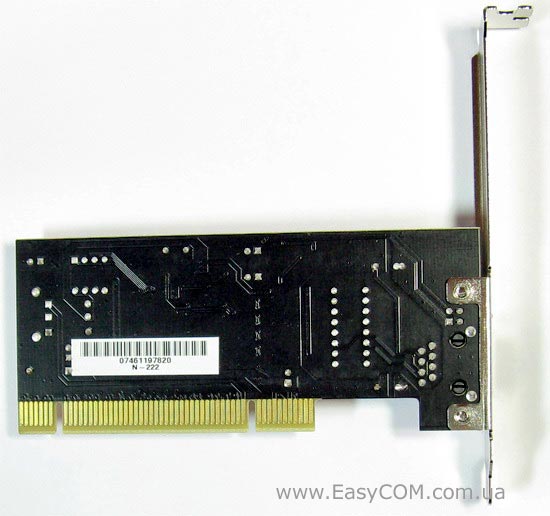

На звороті мережевої карти немає нічого оригінального в виконанні. Тут проглядається невелика кількість доріжок і одна наклейка технічної інформації.

ST-Lab N-222

Інтерфейсна панель плати обладнана одним роз’ємом RJ-45 для підключення мережного кабелю і двома зеленими світлодіодними індикаторами робочої активності. Вони сповіщають про робочі режими 100 або 1000 Мбіт/с при наявності активного кабельного.

Тестування

Перейдемо до самої головної і цікавої частини нашого огляду. Які реальні швидкісні можливості і особливості роботи всієї системи отримує користувач при придбанні даного Gigabit Ethernet PCI-адаптера? Це ми можемо побачити безпосередньо в тестових порівняннях ST-Lab N-222 з конкурентами.

Ми намагалися під час тестування визначити вплив роботи мережної плати на завантаження процесора (AMD Athlon 64 X2 3600+) і безпосередньо виміряти швидкість передачі між двома ідентичними картами, які встановлені у дві досить продуктивні системи і з'єднані крос-кабелем. Схему обтиску кабелю і інші подробиці про Ethernet-мережі можна довідатися зі статті «Мережі на крученій парі від Ethernet до 100 Gigabit Ethernet».

Система №1, показання знімалися саме з даної конфігурації.

Материнська плата

ASUS M2N-SLI Deluxe на nForce 570SLI (AM2, DDR2, ATX)

Процесор

AMD Athlon 64 X2 3600+ (ADO3600JAA4CU), AM2, @2600МГц

Кулер

Akasa AK859 CU для Socket 754/939/940/AM2

Оперативна пам'ять

2 х DDR2-800 1024 Мб Apacer PC6400

Відеокарта

Gigabyte GV-NX76G256D GeForce 7600GS 256 Mб DDR2 PCI-E

Жорсткий диск

Samsung HD080HJ 80 Гб 7200rpm 8 Мб SATA-300

Оптичний привід

ASUS DRW-1814BLT SATA

Блок живлення

Fortron ATX 400-PNF, 400 Вт, 120 мм малошумний вентилятор

Корпус

COLORSit ATX-L8032 + 92 мм SilverStone FN91

Система №2.

Материнська плата

Gigabyte GA-965P-DS4 (Intel P965 Express)

Процесор

Intel Core 2 Duo E6300 (LGA775, 1,86 ГГц, L2 2 Мб) @2,8 ГГц

Кулер

Thermaltake Sonic Tower (CL-P0071) + Akasa AK-183-L2B 120 мм

Оперативна пам'ять

2x DDR2-800 1024 Mб PQI PC6400

Відеокарта

EVGA GeForce 8600GTS 256 Mб DDR3 PCI-E

Жорсткий диск

Samsung HD080HJ, 80 Гб, SATA-300

Оптичний привід

ASUS DRW-1814BLT SATA

Блок живлення

Chieftec CFT-500-A12S 500 Вт, 120 мм вентилятор

Корпус

CODEGEN M603 MidiTower, 2х 120 мм вентилятори на вдув/видув

Тестуванню були піддані послідовно: передаюча частина плати, потім її приймаюча, а також визначена загальна пропускна здатність каналу, налаштованого на двох однакових платах, які ми розглядаємо. Будуть зроблені виміри завантаження процесора в кожному з режимів тестування. Тестування проводиться на максимальній швидкості з'єднання рівної 1000 Мбіт/с. Довжина крос-кабелю UTP 5 cat 3 м.

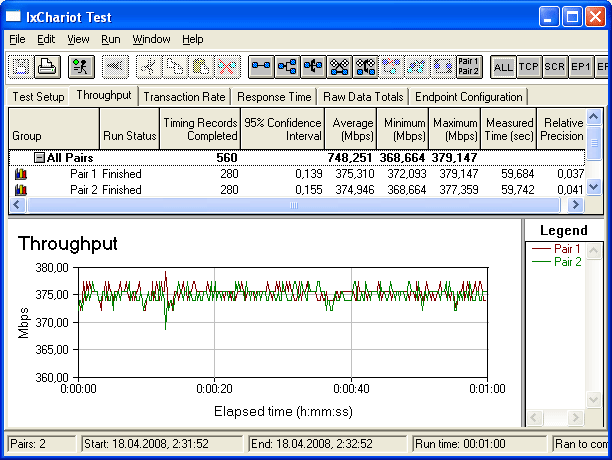

Порівняльне тестування працездатності на скрипті генерації мережевого трафику Throughput.scr.

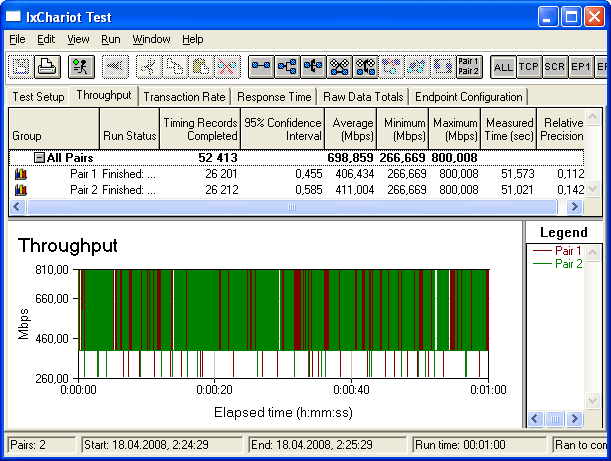

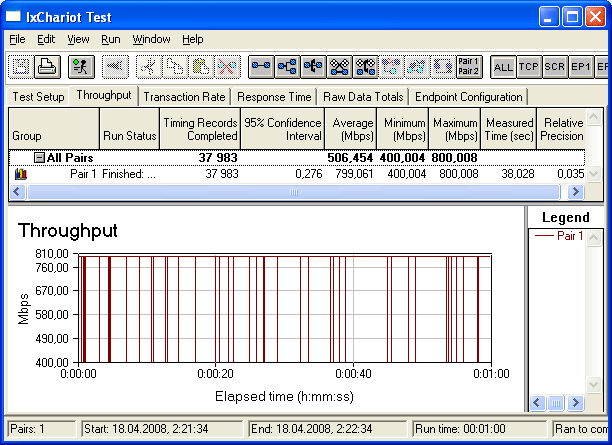

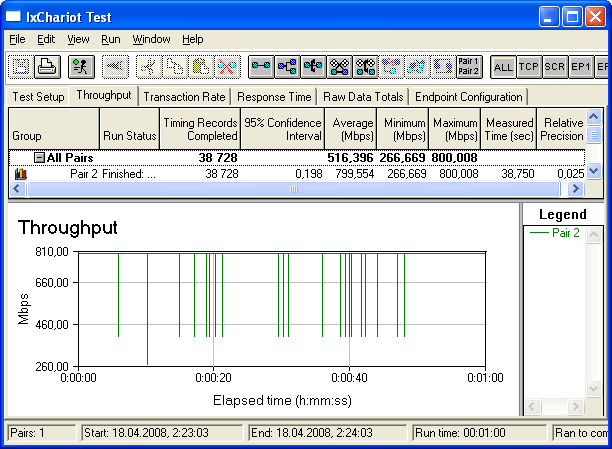

Потік даних до вимірювального стенда.

Потік даних від вимірювального стенда.

В обох напрямках.

Графік завантаження процесора в моменти проведення тестів.

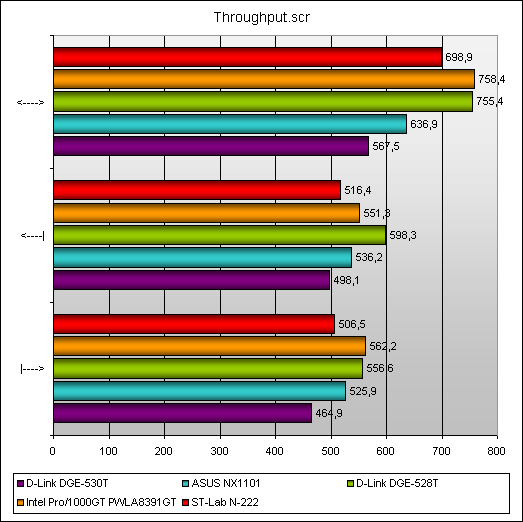

Порівняльні графіки швидкостей роботи.

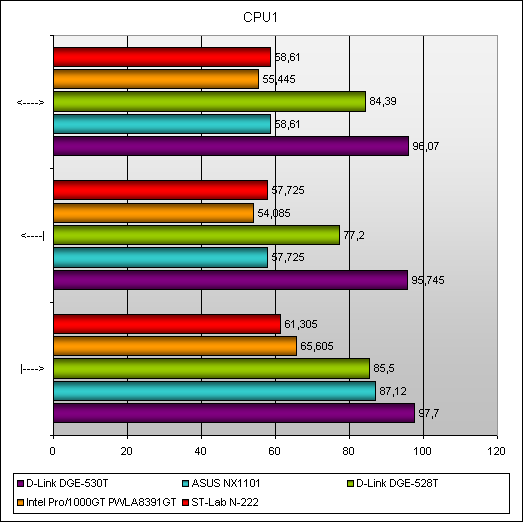

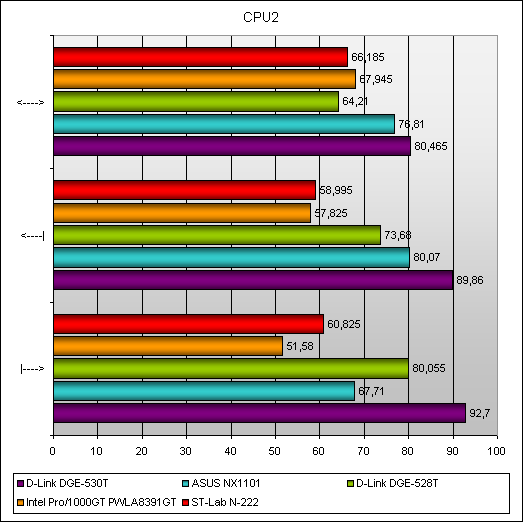

Порівняльні графіки завантаження процесора при цих швидкостях.

Порівняльне тестування працездатності на скрипті генерації мережевого трафику High_Performance_Throughput.scr.

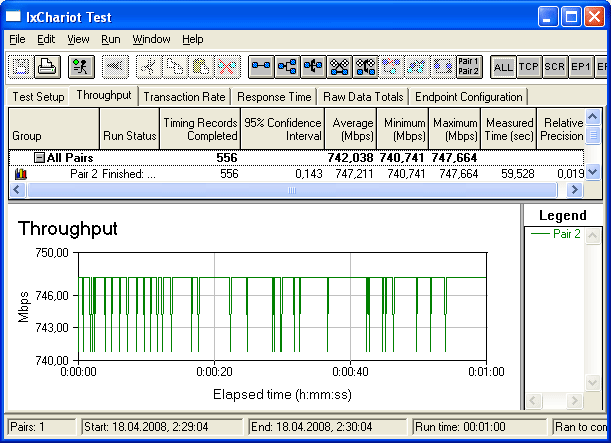

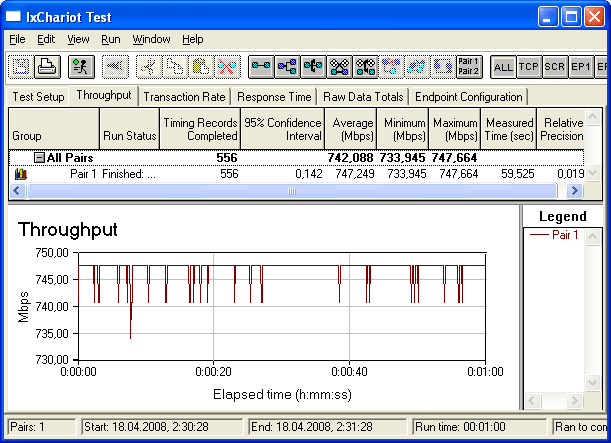

Потік даних до вимірювального стенда.

Потік даних від вимірювального стенда.

В обох напрямках.

Графік завантаження процесора в моменти проведення тестів.

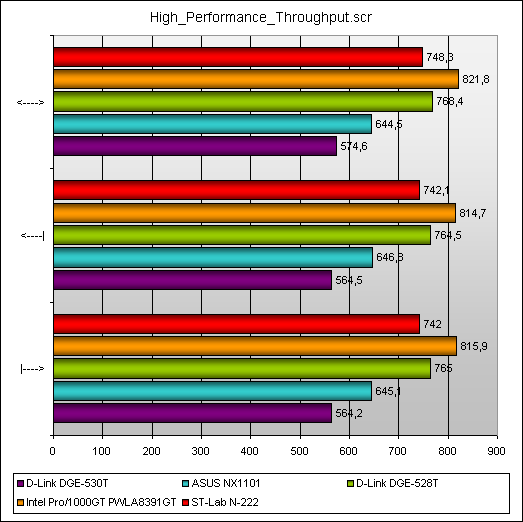

Порівняльні графіки швидкостей роботи.

Порівняльні графіки завантаження процесора при цих швидкостях.

Тестування показало досить цікаві результати. Для якісної роботи гігабітної мережі необхідна досить продуктивна комплектація «машини» і дуже бажаний двоядерний процесор. Але навіть при повній можливості використання необхідних ресурсів, максимально можлива швидкість роботи такого каналу навіть на кращих моделях мережних адаптерів не перевищила 822 Мбіт/с. А наш піддослідний ST-Lab N-222 забезпечив тільки 748,3 Мбіт/с. Такі швидкісні режими не можна назвати кращими, але в захист даної реалізації звернемо увагу на навантаження CPU. При майже рівних швидкостях наш випробуваний показує досить низький рівень навантаження на центральний процесор. Не можна назвати даний аргумент вагомим у виборі бюджетного Gigabit Ethernet адаптера, але для систем з малопотужним CPU таке рішення буде якраз. А з огляду на вартість такої плати можна казати про повну відповідність ціни якості реалізації такого рішення.

Висновки

Хоча адаптер ST-Lab N-222 є не самою оптимальною Gigabit Ethernet PCI платою, його можна похвалити за низьке навантаження на центральний процесор і цілком відповідну вартість за якість роботи такого рішення. Його використання можна виправдати в системах з відносно малопотужним CPU, і хоча швидкість роботи при цьому буде не найвищою, але в загальній оцінці працездатності системи користувач тільки виграє. Відзначимо достатнє розмаїття підтримуваних специфікацій і апаратних можливостей такого рішення. Звичайно за всі ці «зручні штучки» варто подякувати компанії Realtek, адже саме її чіпсет використаний тут для реалізації всього функціоналу. Зокрема відзначимо технологію діагностики кабелю MDI/ MDI-X і ACPI 2.0 Wake-On-LAN. Казати про оптимальне рішення за співвідношенням вартість/продуктивність у цьому випадку не доводиться. Але казати про непогану універсальність роботи під керуванням досить гарного списку операційних систем все-таки варто. ST-Lab N-222 цілком може зацікавити певну споживчу нішу ринку.

Плюси:

  • Дуже низька вартість.
  • Мале навантаження на центральний процесор.
  • Підтримка MDI/MDI-X і ACPI 2.0 Wake-On-LAN.
  • Підтримка багатьох операційних систем.

Мінуси:

  • Відсутність можливості встановлення BOOT пам'яті.

Автор: Валерій Паровишник
