Багатофункціональний ADSL маршрутизатор Huawei SmartAX MT880

В сучасній організації, як робочого місця, так і в багатьох випадках дозвілля після роботи, вже практично невід'ємною частиною стають засоби передачі інформації. Також неможливо заперечувати той факт, що володіння потрібними знаннями в наш час подібно  фізичним можливостям пересування живого організму. Багатозначну фразу «рух - це життя» можна доповнити «а життя - це інформація». Саме в такому стану інформаційної залежності знаходиться сучасна людина. Для рішення питань організації швидкого, надійного зв'язку ще з початку минулого століття використовуються провідні канали. Саме цей засіб поки що залишається самим якісним функціональним та надійним, а цифрові модеми сьогодні дозволяють без особливих витрат, використовуючи вже наявні практично в будь-якій місцевості двопровідні лінії зв'язку, організувати пункт доступу до корпоративного каналу або в інтернет, не позбавляючи споживача вже встановленого на цій лінії аналогового телефону.

Самою перспективною на даний момент технологією стала ADSL, яка дозволяє перетворити виту пару телефонних проводів у тракт високошвидкісної передачі даних. Лінія ADSL з'єднує два модеми ADSL, які підключені до кожного кінця телефонного кабелю. Головними складовими організації ADSL - з'єднання є DSLAM (пристрій на стороні провайдеру), ADSL - модем (пристрій на стороні користувача), вита пара або телефонний кабель. При цьому організуються три інформаційних канали - вихідних цифрових даних від користувача,  цифрових даних, які входять, та канал звичайного телефонного зв'язку (POTS). Канал телефонного зв'язку виділяється за допомогою фільтрів, що гарантує роботу вашого телефону навіть при аварії з'єднання ADSL. При передачі даних технологія являється асиметричною - швидкість вхідного потоку, т.д. даних, які передаються вбік кінцевого користувача, вище, ніж швидкість вихідного потоку, тобто переданого від користувача вбік мережі. Але при цьому, швидкість передачі даних від користувача однаково значно вище, ніж при використанні аналогового модему. Фактично ж вона значно вище, ніж і в каналах ISDN (Integrated Services Digital Network - Цифрова мережа з інтеграцією служб).

Проведемо невелике кількісне порівняння технологій зв'язку. Аналогові модеми дозволяють передавати дані зі швидкістю від 14,4 до 56 Кбіт/с. ISDN забезпечує швидкість передачі даних 64 Кбіт/с на канал (звичайно користувач має доступ до двох каналів, що в сумі становить 128 Кбіт/с). Різні технології DSL дають користувачу можливість передавати дані зі швидкістю 128 Кбіт/с (IDSL), 768 Кбіт/с (HDSL), "спадний" потік 1,5 - 8 Мбіт/с і "висхідний" потік 640 - 1000 Кбіт/с (ADSL), "спадний" потік 13 - 52 Мбіт/с і "висхідний" потік 1,5 - 2,3 Мбіт/с (VDSL). Кабельні модеми мають швидкість передачі даних від 500 Кбіт/с до 10 Мбіт/с. (При цьому варто враховувати, що смуга пропущення кабельних модемів ділиться між всіма користувачами, що одночасно мають доступ до даної лінії. Тому число одночасно працюючих користувачів значно впливає на реальну швидкість передачі даних кожного з них.) Цифрові лінії Е1 і Е3 мають швидкість передачі даних, відповідно, 2,048 Мбіт/с і 34 Мбіт/с. Технологія ADSL дозволяє передавати дані зі швидкістю до 8 Мбіт/с на відстань до 5,5 км по одній витій парі проводів. Розвиток технології призвело до появи ADSL2+ зі швидкістю прийому до 24 Мбіт/с і передачі до 2 Мбіт/с.

Героєм даного огляду став комплект обладнання, запропонованого ВАТ «Укртелеком» для організації ADSL доступу до мережі інтернет, модем SmartAX MT880. Маючи у своєму оснащенні досить непогані функції маршрутизатора і міжмережного екрану, його по праву можна вважати компактною апаратною реалізацією сервера доступу до сегмента мережі. Таке рішення піднімає на новий рівень якість обслуговування споживачів, зібравши в зручному і надійному пристрої всі нові технологічні можливості для побудови комунікацій зв'язку. Звичайно вони дозволяють, при правильному своєму налагодженні, повністю захиститися від різного роду проникнень, втручань, злому та зазіхань на інформацію, яка циркулює або зберігається у вашому локальному сегменті мережі. Забезпечуючи гарну швидкість передачі даних, за рахунок досить швидкої начинки, багатофункціональні рішення для малого бізнесу і домашніх мереж дозволяють навіть не спокушеному користувачу легко скористатися перевагами доступу до будь-яких джерел інформації корпоративної мережі або мережі інтернет.

Технічні характеристики

Виробник

Huawei Technologies

Модель

SmartAX MT880

WAN

Тип

ADSL

Кількість портів

1

Стандарт

ADSL ( ITU-T G.992.1 (G.dmt)
     ITU-T G.992.2 (G.lite)
     ITU-T G.994.1 (G.hs)
     ANSI T1.413))
ADSL2 (ITU G.992.3 (G.dmt.bis)
      ITU G.992.4 (G.lite.bis)
ADSL2+(ITU G.992.5)

Спосіб підключення

PPPoA/ PPPoE/ IPoA/ Pure Bridge/ Bridged+DHCP/ Bridged+Static IP





LAN

Кількість портів

1

Auto MDI/ MDI-X

так

Ручне блокування інтерфейсів

немає

Можливість завдання розміру MTU вручну

так

можливості прошивання

Адміністрування

WEB-інтерфейс

так

WEB-інтерфейс через SSL

немає

Власна утиліта

немає

Telnet

немає

SSH

немає

COM-порт

немає

SNMP

немає

Можливість збереження та завантаження конфігурації

так

Вбудований DHCP сервер

так

Підтримка RIP

так, RIP1/ RIP2

Підтримка UPnP

так

Протоколи підтримувані WAN

NAT

one-to-many NAT (стандартний)

так

one-to-one NAT

так

Можливість відключення NAT (робота в режимі роутера)

так

Можливість роботи в режимі мосту

так

VPN pass through

IPSec

немає

PPTP

немає

PPPoE

немає

L2TP

немає

ATM Traffic (трафіку в режимі ATM. )

так

DNS

Вбудований DNS-Сервер (dns-relay)

немає

Підтримка динамічного DNS

немає

Годинники

Синхронізація годин

немає

Утиліти

ICMP ping

немає

Traceroute

немає

Resolving

немає

Ведення лога

Логування виконання правил файрвола

немає

Логування DHCP Leases

немає

Логування Port Forwarding

немає

Логування System Log

так

Зберігання всередині пристрою

так

Зберігання на зовнішньому Syslog сервері

немає

Відправлення на email

немає

Роутінг

Статичний (завдання записів вручну)

так

Наявність і можливості вбудованих фільтрів і файрвола

Можливості QoS

Підтримка 802.1p

так

Підтримка DiffServ

так

Підтримка TOS

так

Підтримка VLAN Tag

так

Підтримка Application

так

Можливість використання QoS у правилах

немає

Наявність фільтрів/файрвола

на LAN-WAN сегменті

так

Підтримувані типи фільтрів

З обліком SPI

немає

По MAC адресу

немає

По source IP адресу

так

По destination IP адресу

так

По протоколу

так

По source порту

так, у тому числі по діапазону

По destination порту

так, у тому числі по діапазону

Прив'язка вчасно

так

По URL-у

немає

По домену

немає

Робота зі службами списків URL для блокування

немає

Типи дій

allow

так

deny

так

log

немає

Віртуальні сервера

Можливість створення

так

Завдання різних public/private портів для віртуального сервера

так

Можливість завдання DMZ

так

Можливість завдання DMZ трафіка на рівні портів

так

Живлення

Тип БЖ

зовнішній, 12VDC, 800m

Підтримка 802.1af (PoE)

немає

Додаткова інформація

Версія прошивання

E.37.5.5

Розміри мм.

135 x 110 x 28

Вага г.

180

Сайт виробника

http://www.huawei.com

Підтримувана швидкість передачі даних по протоколу:

G.dmt T1.413

Швидкість вхідного трафіка до 8 Мбіт/с.

Швидкість вихідного трафіка до 896 кбіт/с.

G.lite

Швидкість вхідного трафіка до 1.5 Мбіт/с.

Швидкість вихідного трафіка до 512 кбіт/с.

G.992.5 (ADSL2+)

Швидкість вхідного трафіка до 24 Мбіт/с.

Швидкість вихідного трафіка до 1.2 Мбіт/с.

Збір характеристик проводили згідно інформації запропонованої на сайті виробника, також згідно фактичним можливостям вбудованого WEB інтерфейсу самого випробуваного ADSL маршрутизатора.

Упаковка

Зовнішня упаковка виконана з щільного картону, з гарним якісним дизайном, і назвою моделі та ім'я компанії виробника, яка виділяється на загальному фоні. З правого боку присутня наклейка з серійним номером і розпізнавальною інформацією саме цієї конкретної моделі. Все виконано в суворому консервативному стилі без так характерних сьогодні на ринку закликів і приваблюючих цифр, які, найчастіше, ні про що не кажуть користувачу, проте навіюють перевагу саме цього продукту своєю величиною.

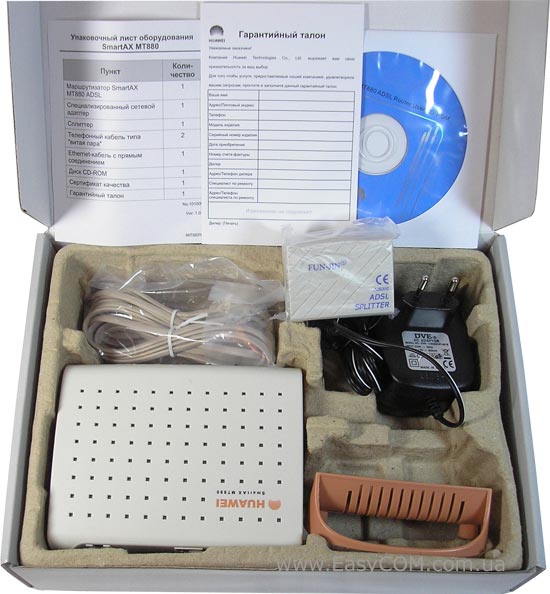

Комплектація

Комплект підключення до ADSL лінії від «Укртелеком» моделі Huawei SmartAX MT880 в собі має все, що необхідно для роботи.

В комплекті присутні:

  • Маршрутизатор Huawei SmartAX MT880.
  • CD-диск з документацією.
  • Незаповнений гарантійний талон.
  • Патчкорд для підключення до Fast Ethernet мережі споживача.
  • Два проводи телефонного підключення.
  • ADSL SPLITTER для відділення каналу даних від частоти пропущення телефонної лінії.
  • Підставка для вертикального встановлення.
  • Блок живлення від зовнішньої мережі.

ADSL Маршрутизатор SmartAX MT880

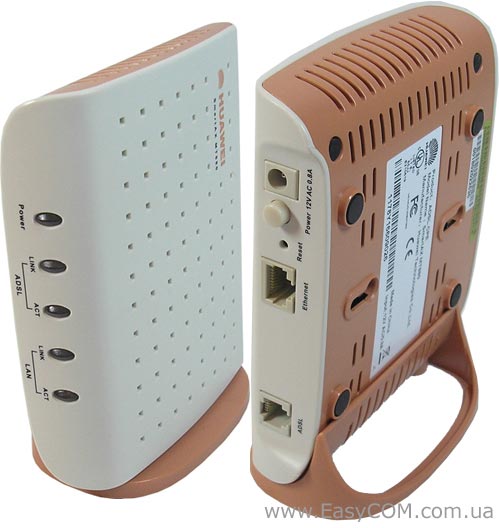

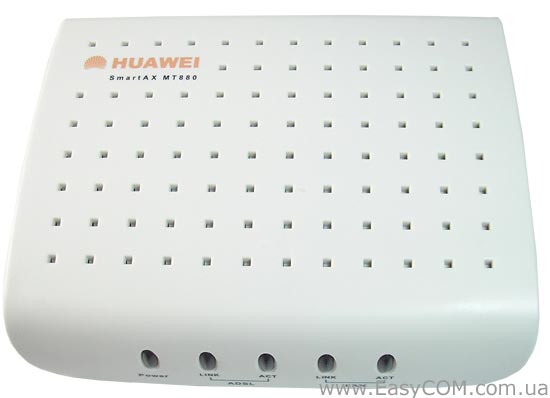

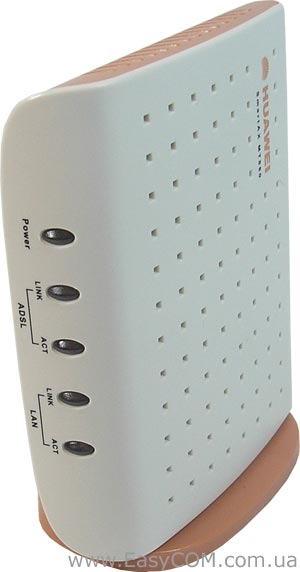

Дана модель отримала пластмасовий корпус, який виконано у білосніжних тонах з коричневою нижньою частиною. Весь корпус поцяткований вентиляційними отворами, що дуже практично з урахуванням досить «гарячих норову» цього пристрою під час роботи.

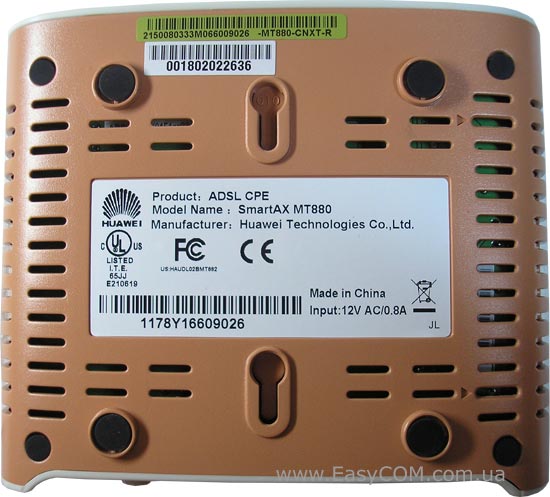

Зворотний бік теж не відзначився оригінальністю дизайну. З особливостей можна вказати на можливість кріплення даної моделі на стінку, наявність чотирьох ніжок з чорної гуми і досить велику кількість подовжених прорізів вентиляції.

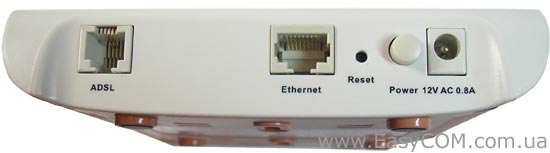

З тильного боку маємо ряд роз’ємів і елементів керування. Розглядаючи цей зразок зліва направо, в першу чергу бачимо гніздо під RJ-11 для підключення «ADSL» лінії - WAN інтерфейс модему, далі знаходиться LAN роз’єм «Ethernet», потім захована в корпусі від випадкового натискання кнопка скидання «Reset», далі йде кнопка відключення живлення «Power» і нарешті роз’єм приєднання зовнішнього джерела постійного струму. Скидання (повернення до заводських налагоджень) проводиться шляхом натискання на кнопку «Reset» з утриманням більше п'яти секунд при включеному пристрої.

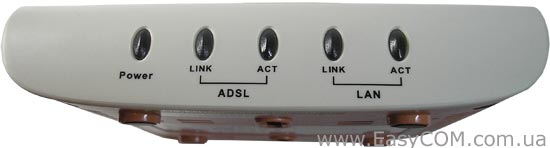

На передній панелі пристрою розташовані підписані індикатори роботи даної моделі. Тут присутня індикація подачі живлення «Power» на пристрій, діоди активності «ACT», які блимають, і діоди наявності з'єднання «Link» для «ADSL» і «LAN» інтерфейсів даного маршрутизатора.

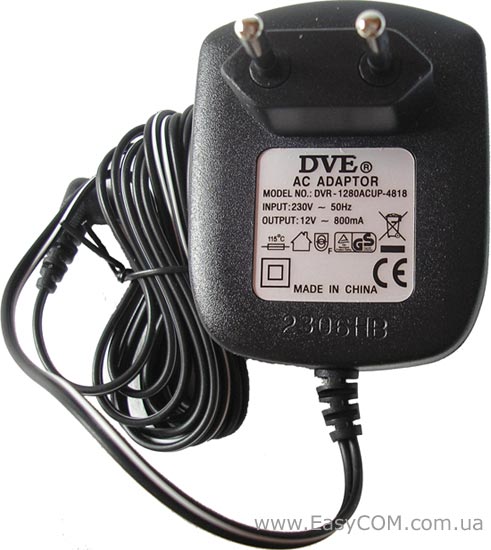

Блок живлення виробництва DVE, який присутній в комплекті поставки, має вхідну напругу змінного струму 230В - 50Гц і вихідну 12В - 800мА.

Програмне забезпечення.

Напрочуд тут немає послідовного інтерактивного алгоритму налагодження, який полюбився всім розробникам та може полегшити користувачу перший старт. Основним елементом керування тут став Web-інтерфейс з дуже гнучкими і різноманітними налагодженнями роботи ADSL модему/маршрутизатора.

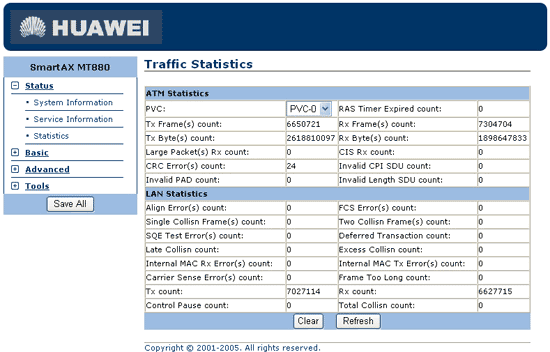

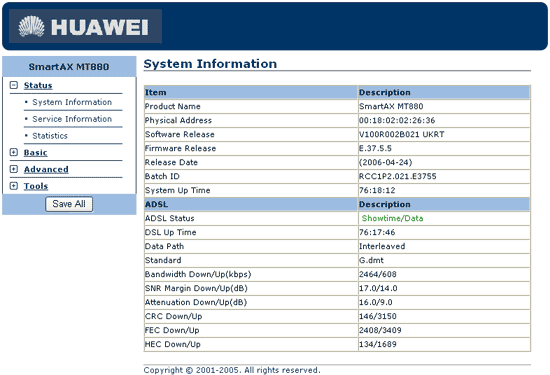

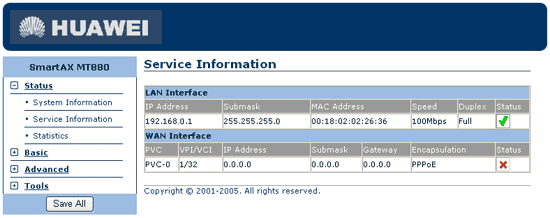

Перелік закладок Web-інтерфейсу починається досить своєрідно, з меню «Status», пунктами якого стали «System Information», «Service Information» і «Statistic» з докладною інформацією про систему, її налагодженнях і невеликою статистикою роботи.

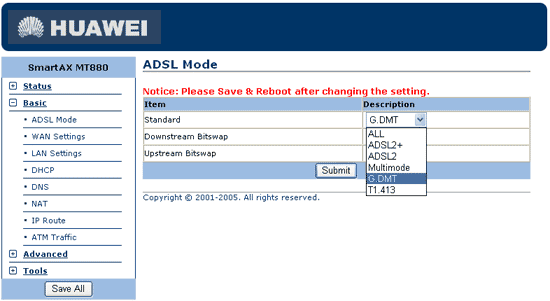

В пункті меню базових налагоджень «Basic» закладки «ADSL Mode» вибирається стандарт роботи ADSL інтерфейсу (можливі варіанти настроювання і їх швидкісних режимів зазначені в таблиці характеристик), також тут саме можливо ввімкнути або відключити Bitswap на вихідний або вхідний потоки.

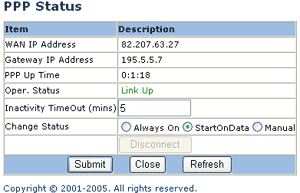

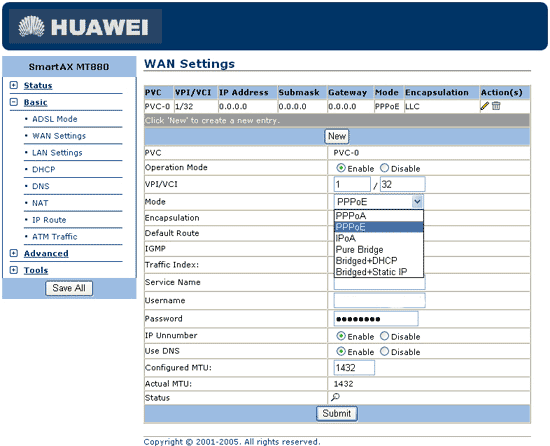

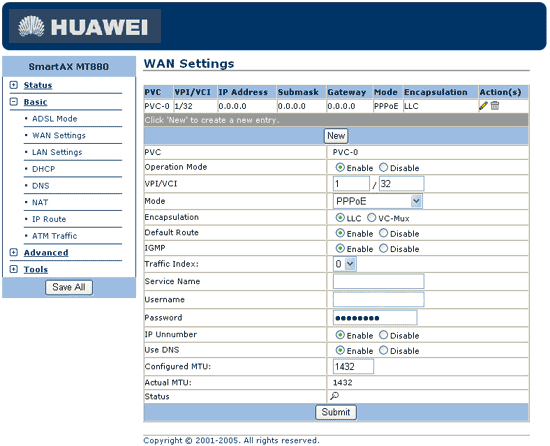

«WAN Settings» дозволяє настроїти кожну з вхідних PVC на необхідний користувачу варіант роботи. Присутня можливість використання шести варіантів з'єднання: PPPoA, PPPoE, IPoA, Pure Bridge, Bridged+DHCP, Bridged+Static IP. На кожен з засобів маємо відповідні додаткові параметри налагоджень.

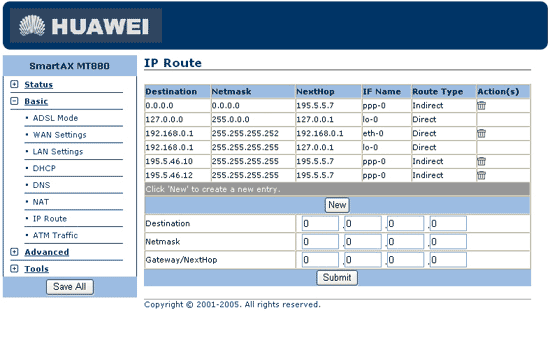

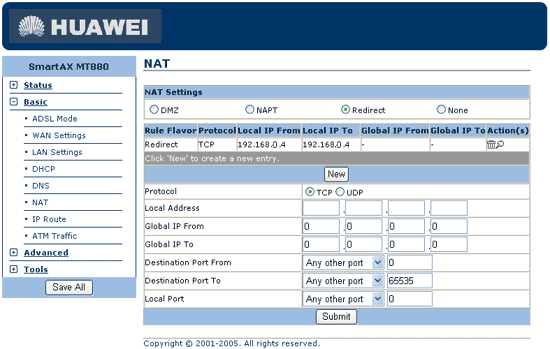

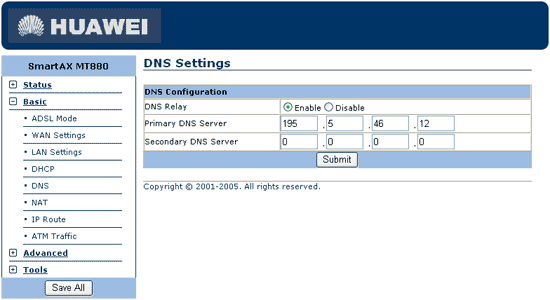

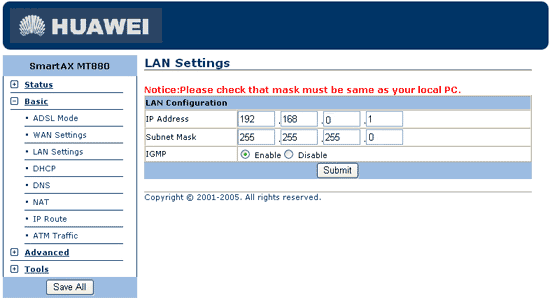

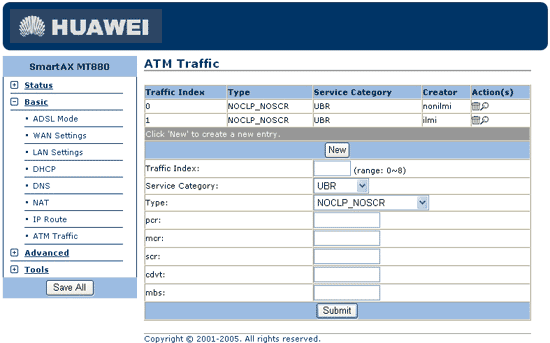

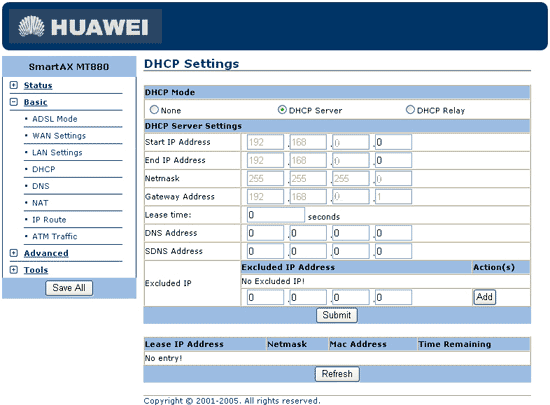

Наступні закладки меню «Basic» дозволяють: задати IP адресу LAN інтерфейсу; ввімкнути і настроїти вбудований DHCP сервер; вказати первинний і вторинний DNS сервера; задати варіанти налагодження NAT у режимі DMZ («перекидання» на певний IP внутрішньої мережі всіх вхідних пакетів), NAPT або «перекидання» певних портів на певний IP адреси внутрішньої мережі; тут присутні настроювання досить серйозного статичного роутінга; останній пункт меню дозволить налагодити пріоритетність ATM потоку даних.

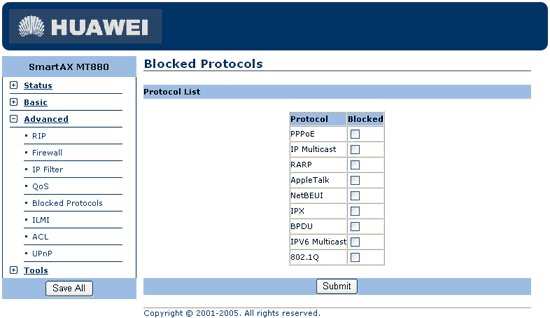

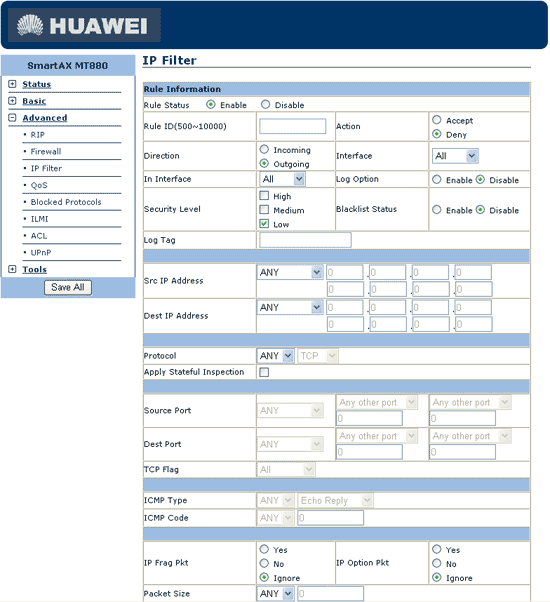

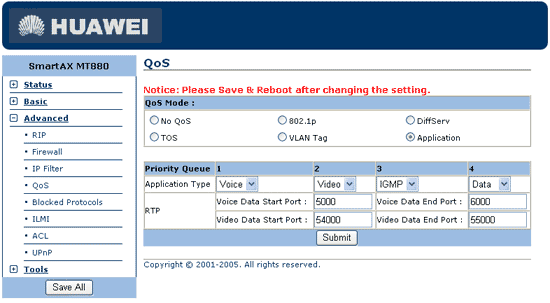

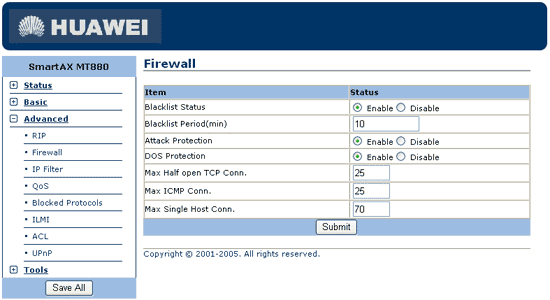

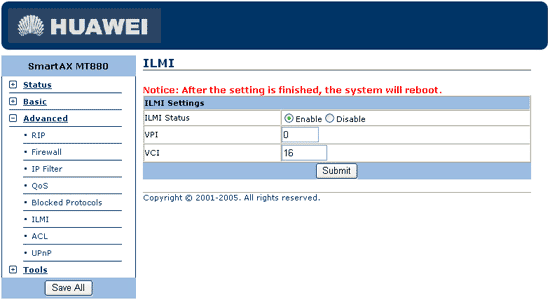

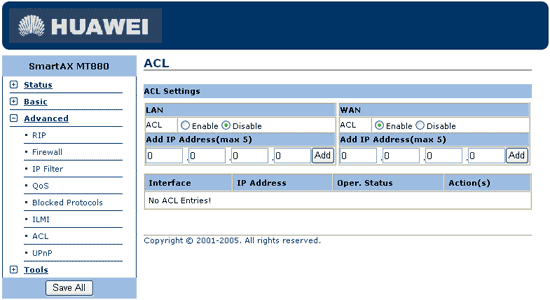

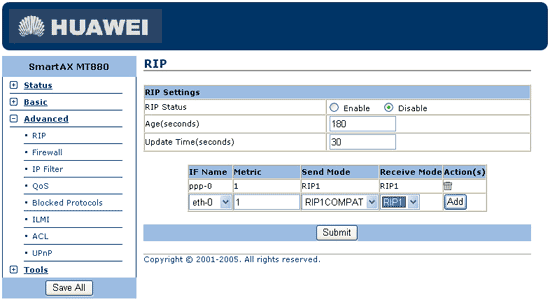

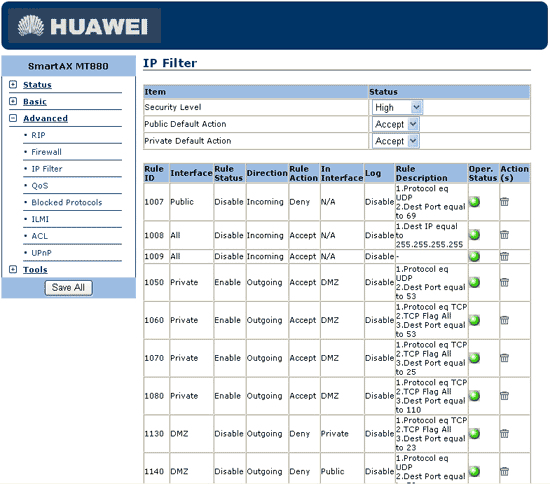

Закладки меню «Advanced» дозволяють настроїти: роботу RIP протоколу на інтерфейси; основні параметри міжмережного екрану і досить розширені можливості IP Filter; задати режим роботи QoS; блокування деяких фіксованих протоколів; режим роботи ILMI; доступ на адміністрування з певних IP LAN і WAN інтерфейсів; включення UPnP.

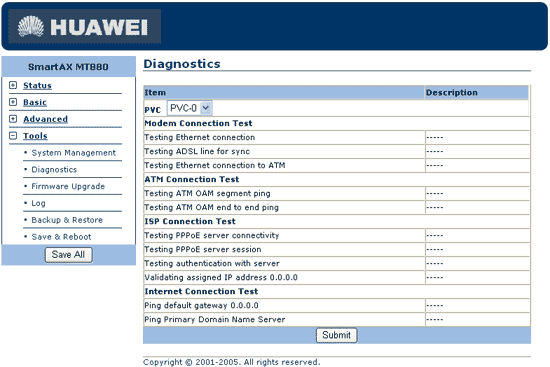

Пункти меню «Tools» дозволяють задати: імена користувачів і їх паролів з правами адміністратора та звичайного користувача на перегляд; протестувати всі складові системи даного ADSL модему; залити з локальної машини прошивку; зберегти або завантажити конфігурацію; тут присутнє просте журналірування подій системи; пункти збереження налагоджень і перезавантаження програмного забезпечення модему.

Підводячи підсумки можливостям внутрішнього програмного забезпечення, можна казати про нормальне оснащення прошивки, як для позиціонування даного пристрою в сегменті бізнес рішень з малим навантаженням на мережні комунікації. Тут  маємо багато затребуваних технологій і можливостей, але поряд з досить великими налагодженнями зовнішнього мережного екрану варто відзначити відсутність фільтрації по MAC адресу і обмеження доступу на певні URL адреси. Проте, маємо дуже гарний статичний маршрутизатор.

Висновки

ADSL модем/маршрутизатор SmartAX MT880 від компанії Huawei можна порекомендувати як дешеве рішення для організації доступу до мережі через ADSL, ADSL2, ADSL2+ канал за допомогою підключення згідно протоколам PPPoA/ PPPoE/ IPoA/ Pure Bridge/ Bridged+DHCP/ Bridged+Static IP з можливою швидкістю до 24 Мбіт/с. Поряд з досить гарною якістю роботи та нормальною забезпеченою безвідмовністю, даний зразок має непогану підтримку з боку розробника і дуже приємну вартість за рішення такого рівня. Його вигідно відрізняє від конкурентів досить легкий у налагодженні інтерфейс з закінченими, повнофункціональними рішеннями маршрутизації і міжмережного екрану.

Плюси:

  • Дуже практичний і строгий дизайн.
  • Досить маленькі і компактні розміри.
  • Маленька вартість за рішення такого рівня.
  • Гарна швидкість передачі даних.
  • Зручний у налагодженні і функціональний WEB-інтерфейс.

Мінуси:

  • У деяких випадках при застосуванні змін відбувається повне перезавантаження маршрутизатора.
  • Відсутність фільтрації по MAC адресу і обмеження доступу на певні URL адреси.
  • Досить сильний нагрів при роботі.
  • В якийсь момент нормальної роботи перенастроювання інтерфейсів стає неможливим, допомагає повне перезавантаження.
