Огляд і тестування бездротового маршрутизатора Edimax RG21S і ретрансляторів Edimax RE23S і Edimax RE11S: збільшення покриття бездротової мережі

Компанія Edimax Technology Co., Ltd є порівняльним новачком і такий собі темною конячкою на вітчизняному ринку комунікаційного обладнання, але на світовій арені вона вже добре знайома за багато років успішної діяльності. Заснована на Тайвані в далекому за мірками комп'ютерної індустрії 1986 році, вона перетворилася в транснаціональну корпорацію, яка має дочірні підрозділи у США, Китаї та Європі. Її філії розташовані по всьому світу, включаючи Великобританію, Францію, Німеччину, Австралію, Індію, ОАЕ, Гонконг, Україну і Росію. А команда інженерів Edimax Technology на Тайвані і в Китаї складається з більш ніж 200 фахівців. Одним словом, це явно не новачок на ринку мережевого обладнання, а авторитетний виробник сертифікованої продукції, яка продається в більш ніж 70 країнах.

Edimax RG21S Edimax RE23S Edimax RE11S

Практичне знайомство з модельним рядом її продукції ми почнемо відразу з трьох пристроїв: бездротового маршрутизатора Edimax RG21S і двох ретрансляторів - Edimax RE23S і Edimax RE11S. В огляді розглянемо їх зовнішній вигляд і апаратну платформу, познайомимося з функціональними можливостями і оцінимо швидкісні характеристики. Почнемо з роутера Edimax RG21S.

Специфікація

Модель

Edimax RG21S

Тип

Бездротовий маршрутизатор

Клас пристрою

AC2600

Стандарти бездротового зв'язку

IEEE 802.11a/b/g/n/ac

Підтримка частотних діапазонів

2,4 / 5 ГГц

Максимальная пропускная способность

2,4 ГГц

до 800 Мбіт/с

5 ГГц

до 1733 Мбіт/с

Антени

4 х зовнішні
4 х внутрішні

Об'єм оперативної пам'яті

256 МБ

Об'єм постійної пам'яті

16 МБ

Зовнішні інтерфейси

4 x RJ45 (LAN, 10/100/1000 Мбіт/с)
1 х RJ45 (WAN, 10/100/1000 Мбіт/с)

Режими работи

Бездротовий маршрутизатор, точка доступу

Захист бездротової мережі

64-біт WEP, 128-біт WEP, WPA2, WPS

Підтримка протоколів

IPv4, IPv6

Розміри

160 х 115 х 31 мм

Маса

170 г

Сумісні ОС

Windows / Mac OS / Linux

Сторінка пристрою

Edimax RG21S

Сайт виробника

Edimax

Упаковка і комплект постачання

Edimax RG21S Edimax RE23S Edimax RE11S Edimax RG21S Edimax RE23S Edimax RE11S

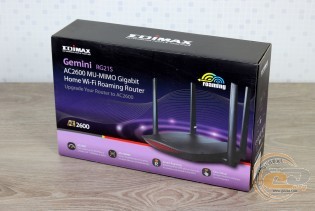

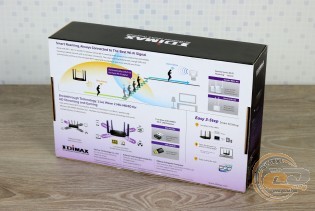

Маршрутизатор постачається в симпатично оформленій картонній коробці з якісною кольоровою поліграфією. На її сторонах відзначені основні його можливості і переваги, позначені інтерфейси і навіть вказані деякі технічні параметри.

Edimax RG21S Edimax RE23S Edimax RE11S

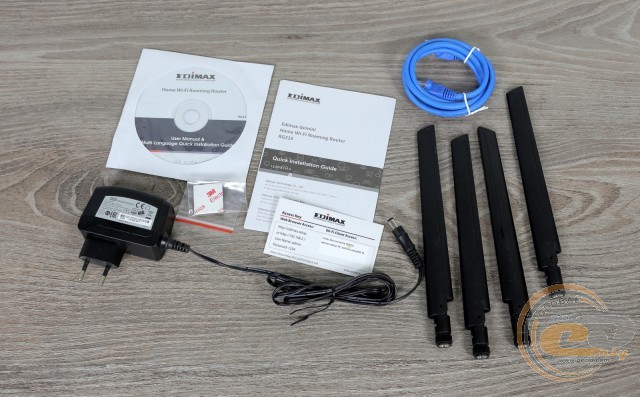

Комплект постачання має наступні елементи:

  • CD-диск з майстром встановлення і інструкцією для користувача;
  • набір паперової документації;
  • картка з корисною інформацією для налаштування пристрою;
  • чотири знімні зовнішні антени;
  • кабель Ethernet;
  • блок живлення WB-18D12FG потужністю 18 Вт (12 В при 1,5 А), який може працювати в мережах змінного струму з широким діапазоном вхідних напруг (100 - 240 В при 50-60 Гц).

Edimax RG21S Edimax RE23S Edimax RE11S

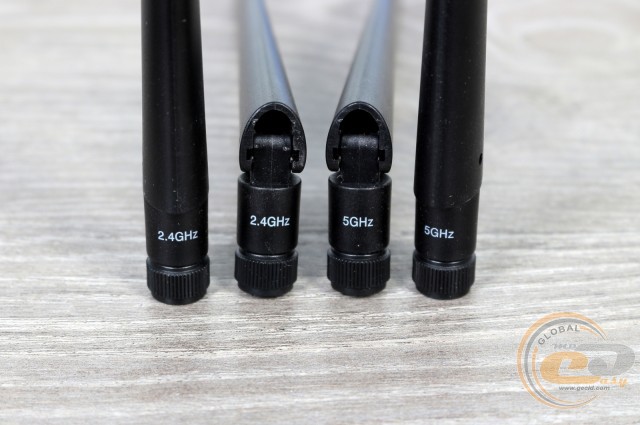

До речі, антени підписані: дві призначені для обслуговування діапазону 2,4 ГГц (вони кріпляться з боків маршрутизатора), а інші дві необхідні для коректної роботи на частоті 5 ГГц. Їх місце - на задній стінці корпуса.

Зовнішній вигляд і апаратна платформа

Edimax RG21S Edimax RE23S Edimax RE11S

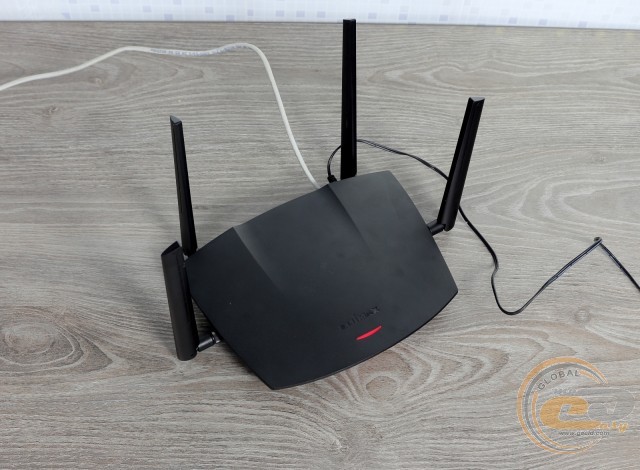

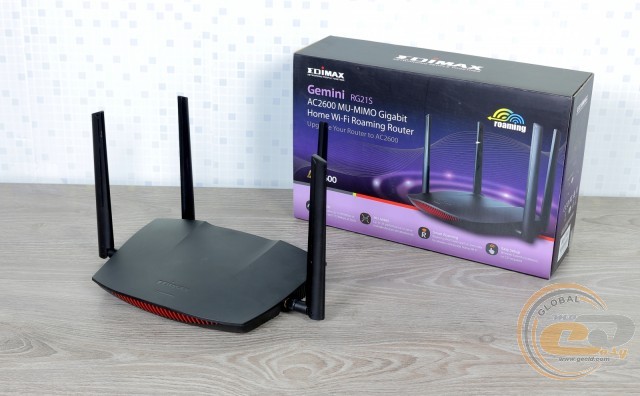

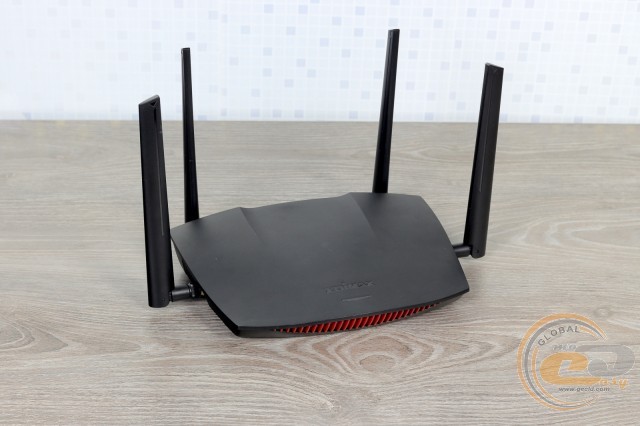

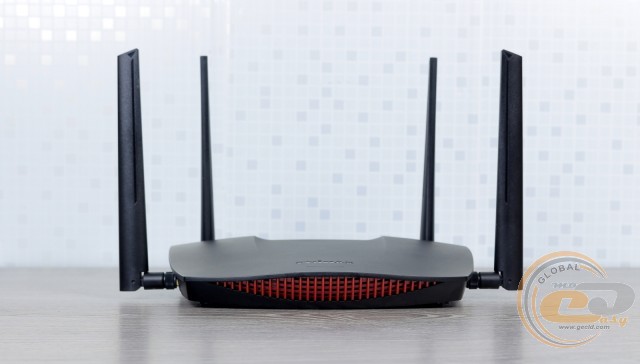

Модель Edimax RG21S може похвалитися цікавим і в деякому сенсі оригінальним дизайном: низький, обтічний силует доповнює яскраво-червона решітка, яка символізує приховану міць і високу продуктивність. Вельми незвично, хоча когось може навіть і налякати.

Edimax RG21S Edimax RE23S Edimax RE11S

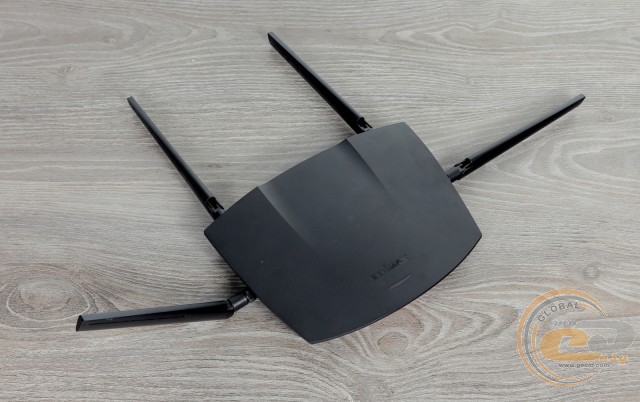

Сам корпус виконаний з мазкого матового пластика, а на верхній панелі розташований лише один довгий індикатор. В активному режимі він безперервно горить червоним кольором при наявності доступу до інтернету. Швидке блимання свідчить про активацію технології WPS, а повільне свідчить про відсутність доступу до інтернету. Вельми продуманий і лаконічний підхід.

Edimax RG21S Edimax RE23S Edimax RE11S

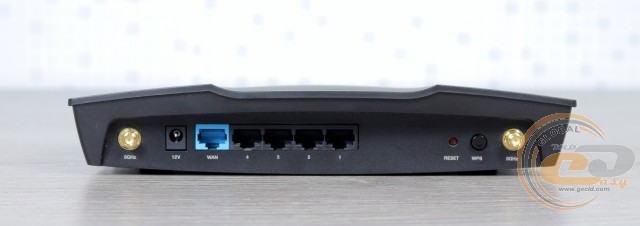

Усі доступні інтерфейсні роз'єми розташовані на зворотному боці. Маємо базовий комплект з одного WAN-порту для підключення інтернет-кабелю і чотирьох LAN для дротового підключення до інтернету доступних пристроїв (наприклад, ПК або SmartTV). Приємно, що вони забезпечують оптимальну на сьогоднішній день пропускну здатність до 1000 Мбіт/с (Gigabit Ethernet). По кутах тильної панелі розташувалися роз'єми для підключення двох антен (для діапазону 5 ГГц), роз'єм для зовнішнього блоку живлення, а також кнопки «Reset» і «WPS». Перша дозволяє скинути налаштування до стандартних, а друга - активує швидкий режим підключення з іншими бездротовими пристроями (наприклад, з ретрансляторами). Для повного щастя не вистачає хоча б одного порту USB 3.0.

Edimax RG21S Edimax RE23S Edimax RE11S Edimax RG21S Edimax RE23S Edimax RE11S

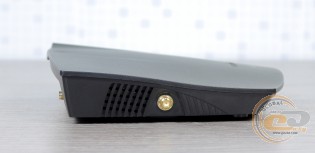

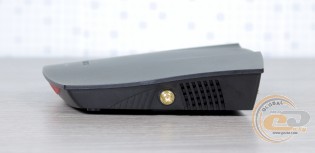

Бічні сторони несуть на собі лише роз'єми для підключення двох антен (для частотного діапазону 2,4 ГГц) і вентиляційні отвори для поліпшення температурного режиму всередині корпусу.

Edimax RG21S Edimax RE23S Edimax RE11S

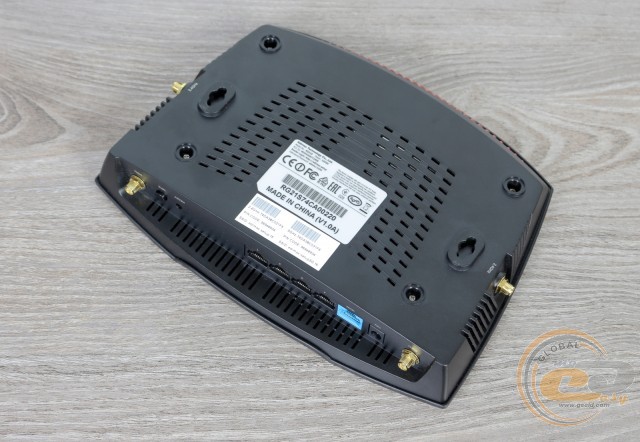

На нижньому боці можна помітити наклейку з корисною технічною інформацією, вентиляційні отвори і два отвори для настінного монтажу.

Edimax RG21S Edimax RE23S Edimax RE11S Edimax RG21S Edimax RE23S Edimax RE11S

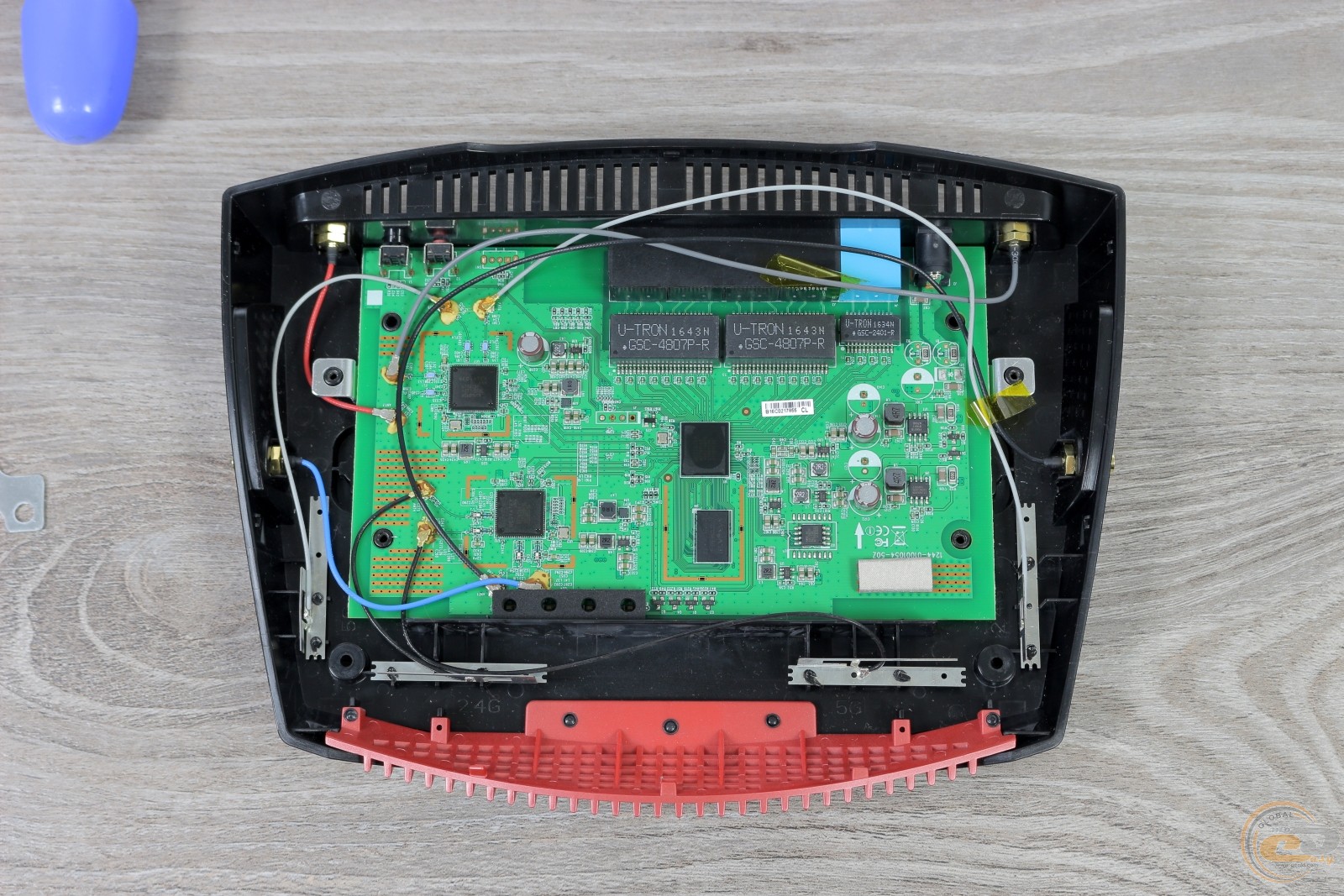

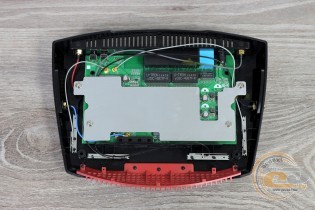

З першого погляду на внутрішнє оздоблення маршрутизатора Edimax RG21S, впадає в очі довга радіаторна пластина, яка служить для поліпшення температурного режиму, чотири внутрішні антени, гарна якість пайки і використання тайванських конденсаторів HER-MEI (за кольоровою гамою їх легко можна сплутати з японськими Nippon Chemi -Con).

Edimax RG21S Edimax RE23S Edimax RE11S

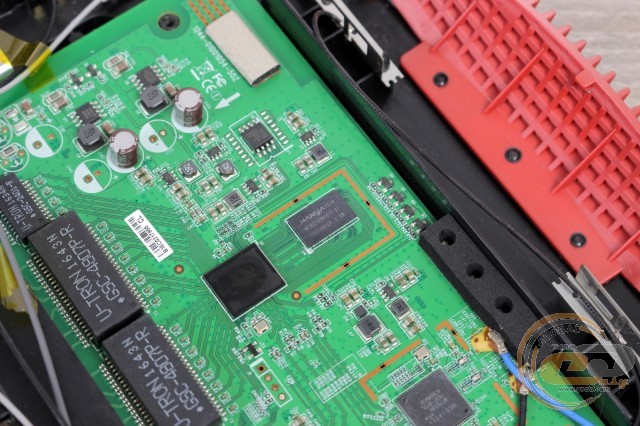

Центральним елементом апаратної платформи виступає 2-ядерний процесор MediaTek MT7621AT з робочою тактовою частотою 880 МГц. Йому асистує чіп оперативної DDR3-пам'яті NANYA NT5CC128M16IP-DI ємністю 2 Гбіт (256 МБ).

Edimax RG21S Edimax RE23S Edimax RE11S

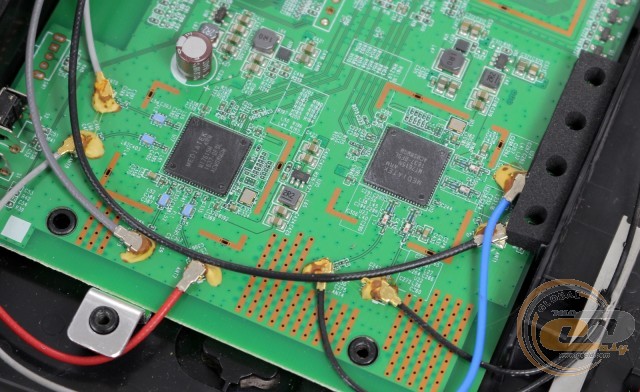

А за реалізацію бездротових інтерфейсів відповідає пара мікросхем MediaTek MT7615N. Саме вони реалізують підтримку стандарту 802.11ac Wave 2, про який докладніше розповімо в наступному розділі. Апаратна платформа реалізує роботу антен у режимі 4T4R (тобто чотири передавача і чотири приймача), що підвищує стабільність, дальність і якість зв'язку, особливо при взаємодії роутера з декількома пристроями.

Edimax RG21S Edimax RE23S Edimax RE11S

У цілому до зовнішнього вигляду, якості збірки і продуманості конструкції у нас не виникло ніяких питань: панелі добре підігнані, вони не продавлюються, а зазори відсутні.

Функціональні можливості

Edimax RG21S Edimax RE23S Edimax RE11S

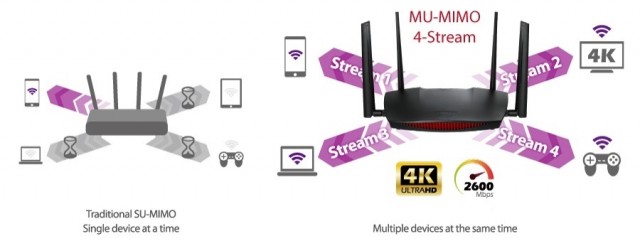

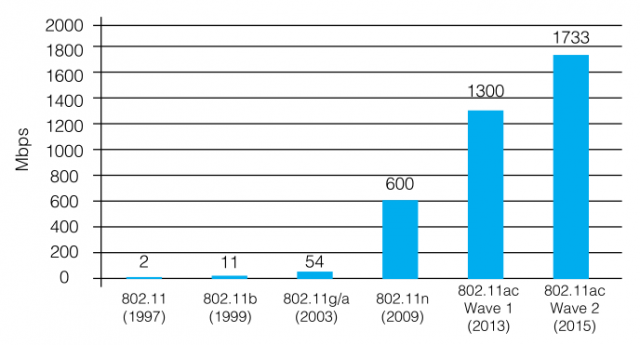

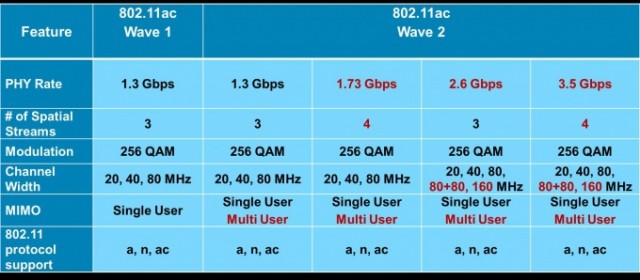

Одним з головних переваг маршрутизатора Edimax RG21S є підтримка стандарту 802.11ac Wave 2. Першими на ринку дебютували пристрої з підтримкою стандарту 802.11ac Wave 1. Вони використовують максимум три просторових потоків (Spatial Stream) з максимальною пропускною спроможністю 433,3 Мбіт/с для кожного. Відповідно, загальна пропускна здатність сягає 1300 Мбіт/с. Стандарт 802.11ac Wave 2 додав можливість використання четвертого просторового потоку, тому максимальна пропускна здатність зросла до 1733 Мбіт/с при використанні однакової ширини каналу (80 МГц). Звичайно, реальна швидкість буде набагато нижче через необхідність передачі великих обсягів службових даних, втрат мережевих пакетів і витрат на повторну передачу.

Edimax RG21S Edimax RE23S Edimax RE11S

Серед інших важливих переваг стандарту 802.11ac Wave 2 виділимо:

  • можливість використання широких каналів (80 + 80 МГц і 160 МГц);
  • підтримку MU-MIMO, яка дозволяє відправляти дані одночасно кільком клієнтам для підвищення продуктивності і ефективності роботи;
  • підтримку технології Beamforming, яка фокусує бездротовий сигнал в напрямку клієнта для створення більш надійного і якісного каналу зв'язку.

Edimax RG21S Edimax RE23S Edimax RE11S

Другою ключовою перевагою роутера Edimax RG21S можна назвати підтримку технології Wi-Fi Mesh, якій компанія Edimax дала власну назву - Gemini. Таким чином, якщо на упаковці або офіційній сторінці мережевого пристрою Edimax ви побачите згадку про Gemini, то знайте, що воно підтримує технологію Wi-Fi Mesh.

Edimax RG21S Edimax RE23S Edimax RE11S

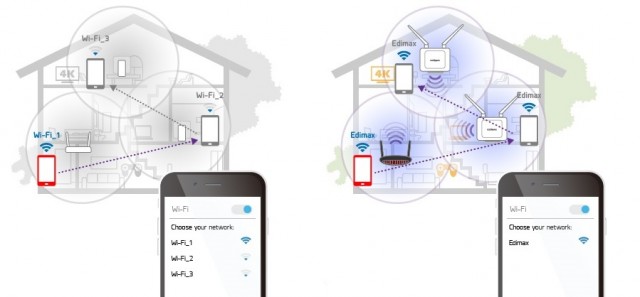

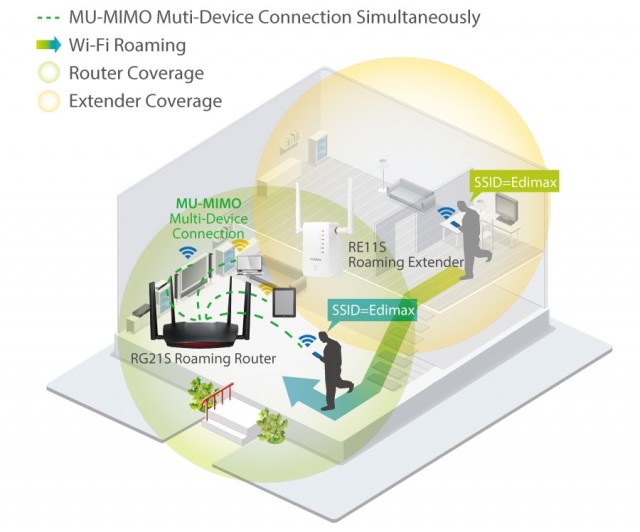

Що ж таке Wi-Fi Mesh? Власники великих квартир або будинків часто стикаються з проблемою «мертвих зон», коли бездротовий сигнал від роутера або взагалі не фіксується в далекому куточку будинку або він дуже слабкий для комфортного веб-серфінгу. У такому випадку можна використовувати репитер, але зазвичай він забезпечує лише половину пропускної здатності, яку сам отримує від маршрутизатора, або точку доступу, в якій ситуація з пропускною здатністю краще, але вона вимагає дротового підключення до роутера. В обох випадках зазвичай створюються нові унікальні назви бездротових мереж (SSID) зі своїми паролями, тому вийшовши із зони дії однієї, доведеться вручну перемикатися на іншу. До того ж подібний підхід суттєво ускладнює подальше розширення мережі.

Edimax RG21S Edimax RE23S Edimax RE11S

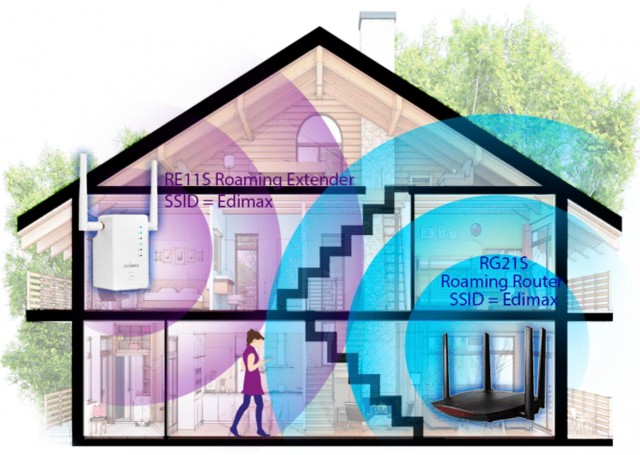

Технологія Edimax Gemini успішно вирішує ці труднощі. По-перше, вона дозволяє підключати до 10 репитерів, які стають вузлами єдиної мережі. Тобто всі вони використовують єдину назву SSID і пароль, що дуже зручно. По-друге, вона використовує технологію Wi-Fi Roaming для створення безшовного з'єднання: при переміщенні будинком ваш пристрій буде автоматично перемикатися на вузол з більш сильним і якісним сигналом. По-третє, усі вузли «спілкуються» між собою, тому навіть самий віддалений від маршрутизатора ретранслятор буде забезпечувати оптимальну пропускну здатність. По-четверте, істотно спрощується налагодження та обслуговування подібної мережі.

Edimax RG21S Edimax RE23S Edimax RE11S

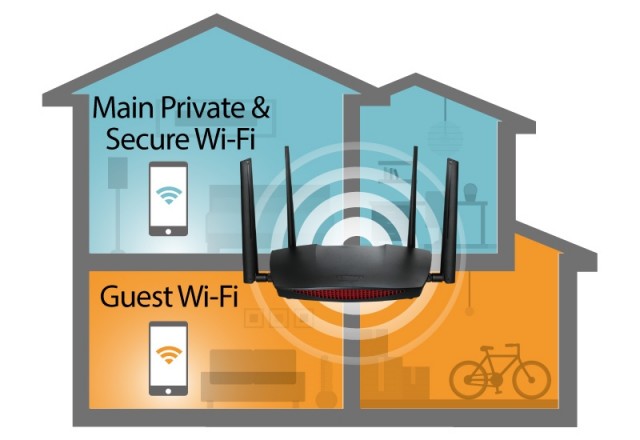

Наступною перевагою Edimax RG21S є підтримка гостьової мережі, яка буде ізольована від вашої внутрішньої. Особливо корисною ця функція буде для різних організацій і закладів.

Edimax RG21S Edimax RE23S Edimax RE11S

Edimax RG21S Edimax RE23S Edimax RE11S

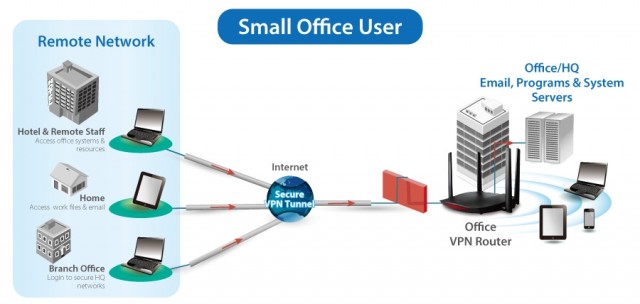

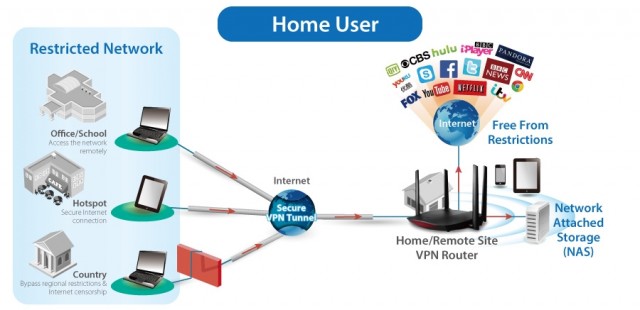

Не менш важливою є вбудована підтримка Virtual Private Network (VPN), що дозволяє вам отримувати доступ до безпечних віддаленим мереж і підвищує конфіденційність і безпеку в інтернеті. Звичайним користувачам VPN дозволяє обійти регіональні обмеження на доступ до певного контенту, забезпечити свою анонімність у мережі, отримати віддалений доступ до домашньої мережі і багато іншого. Своєю чергою співробітники за допомогою VPN зможуть отримати віддалений доступ до ресурсів компанії, наприклад, до електронної пошти, внутрішніх документів або програмах.

Edimax RG21S Edimax RE23S Edimax RE11S

І наостанок виділимо ще дві важливі переваги роутера Edimax RG21S:

  • підтримка iQoS для ефективного управління пропускною спроможністю;
  • можливість його використання в режимі точки доступу.

Edimax RE23S

Специфікація

Модель

Edimax RE23S

Тип

Ретранслятор

Клас пристрою

AC2600

Стандарти бездротового зв'язку

IEEE 802.11a/b/g/n/ac

Підтримка частотних діапазонів

2,4 / 5 ГГц

Максимальная пропускная способность

2,4 ГГц

до 800 Мбіт/с

5 ГГц

до 1733 Мбіт/с

Антени

2 х зовнішні
2 х внутрішні

Зовнішні інтерфейси

1 х RJ45 (WAN, 10/100/1000 Мбіт/с)

Режими роботи

Бездротовий маршрутизатор, точка доступу, бездротовий мост

Захист бездротової мережі

64-біт WEP, 128-біт WEP, WPA-AES, WPA-TKIP, WPA-PSK, WPA2-AES, WPA2-TKIP, WPA2-PSK, WPS

Підтримка протоколів

IPv4, IPv6

Розміри

138 х 107 х 88 мм

Маса

290 г

Сторінка пристрою

Edimax RE23S

Сайт виробника

Edimax

Упаковка і комплект постачання

Edimax RG21S Edimax RE23S Edimax RE11S Edimax RG21S Edimax RE23S Edimax RE11S

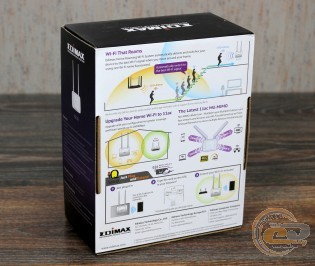

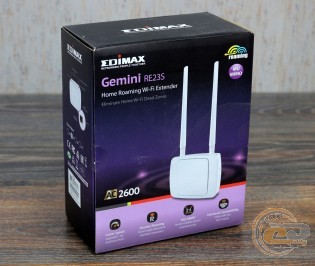

Репитер Edimax RE23S постачається в картонній коробці з якісною кольоровою поліграфією і хорошим інформаційним наповненням, яке в доступній формі пояснює ключові переваги продукту. На нижньому боці коробки є опис важливих особливостей українською та російською мовами.

Edimax RG21S Edimax RE23S Edimax RE11S

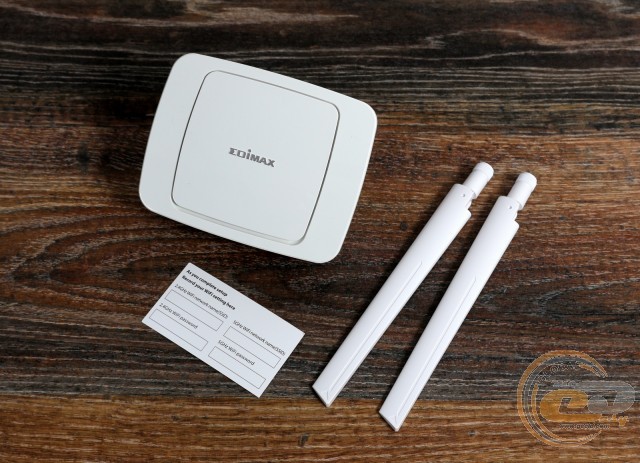

Комплект постачання в нашому випадку має лише пару змінних зовнішніх антен і картку з технічною інформацією. Роздрібна ж версія також має в своєму складі набір паперової документації, кабель Ethernet і CD-диск з майстром встановлення і інструкція для користувача.

Зовнішній вигляд і апаратна платформа

Edimax RG21S Edimax RE23S Edimax RE11S

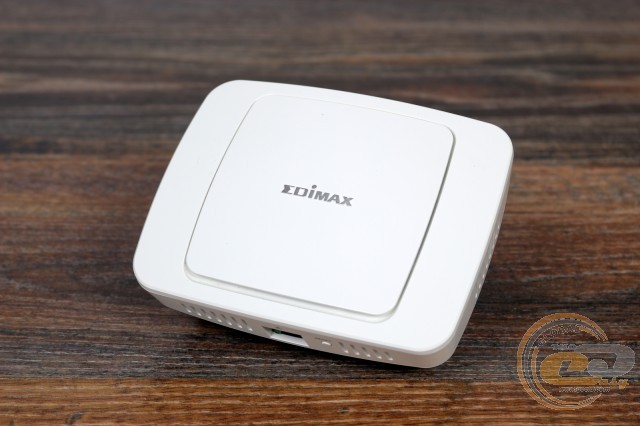

На відміну від маршрутизатора Edimax RG21S, ретранслятор Edimax RE23S характеризується абсолютно іншим підходом до оформлення зовнішнього вигляду: замість агресивного чорно-червоного концепту використовується спокійний, лаконічний і елегантний дизайн у білих тонах. Верхня панель не несе на собі ніяких функціональних елементів, але і виглядає вона не нудно.

Edimax RG21S Edimax RE23S Edimax RE11S

Передній бік дав притулок єдиному порту RJ45 (Gigabit Ethernet) і кнопці «Reset» для скидання налаштувань.

Edimax RG21S Edimax RE23S Edimax RE11S Edimax RG21S Edimax RE23S Edimax RE11S

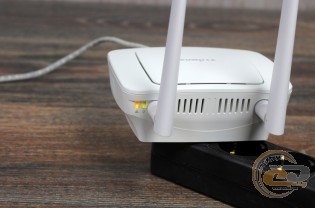

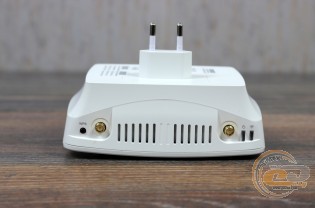

На тильній можна помітити два роз'єми для підключення зовнішніх антен, кнопку «WPS» для швидкого встановлення захищеного каналу зв'язку з іншими бездротовими пристроями і пару статусних індикаторів.

Edimax RG21S Edimax RE23S Edimax RE11S Edimax RG21S Edimax RE23S Edimax RE11S

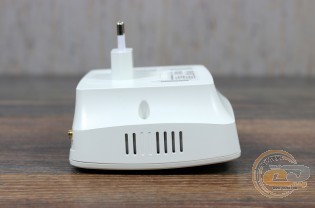

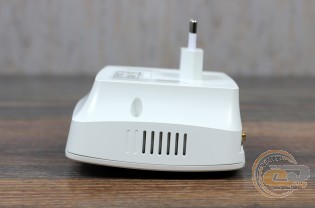

Своєю чергою боковини мають лише вентиляційні отвори.

Edimax RG21S Edimax RE23S Edimax RE11S

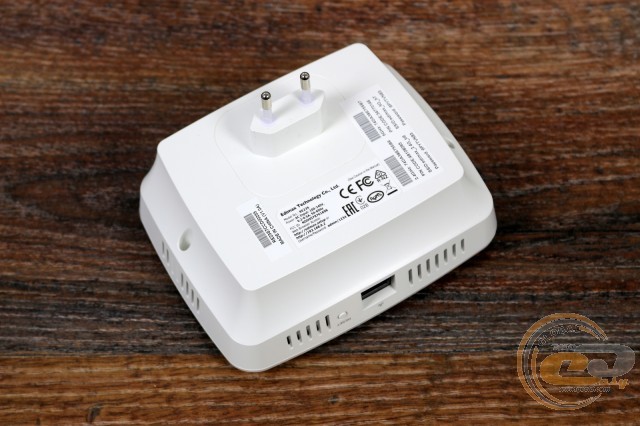

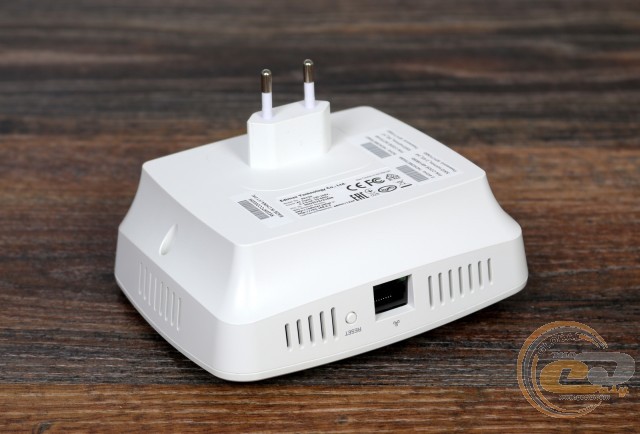

Нижня сторона прикрашена кількома наклейками з корисною і не дуже технічною інформацією, але головним її надбанням є електрична вилка (у даному випадку європейського типу). Оскільки ретранслятор також доступний на ринках Австралії, Великобританії і США, то тип вилки може відрізнятися. У підсумку для роботи Edimax RE23S необхідно просто підключити антени і вставити ретрансляція в розетку.

Edimax RG21S Edimax RE23S Edimax RE11S Edimax RG21S Edimax RE23S Edimax RE11S

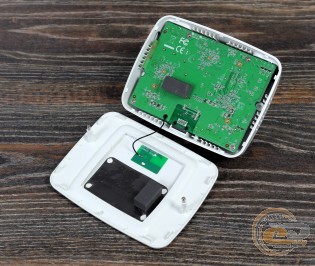

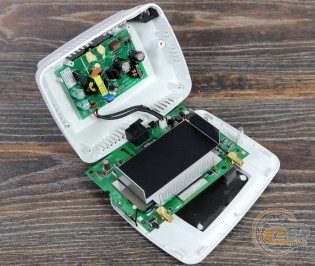

Зазирнути всередину пристрою ми не забули, але можемо відзначити лише гарну якість пайки, дві внутрішні антени і досить масивну систему охолодження. Зривати останню, щоб визначити компоненти апаратної платформи, ми не зважилися, а в відкритих джерелах інформація про них відсутня.

Функціональні можливості

Edimax RG21S Edimax RE23S Edimax RE11S

Edimax RG21S Edimax RE23S Edimax RE11S

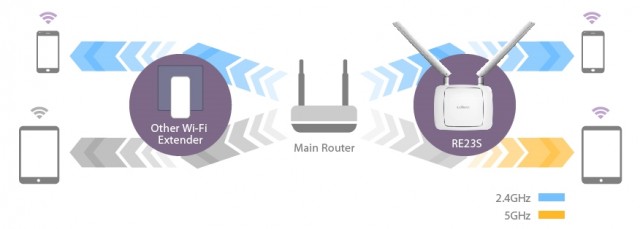

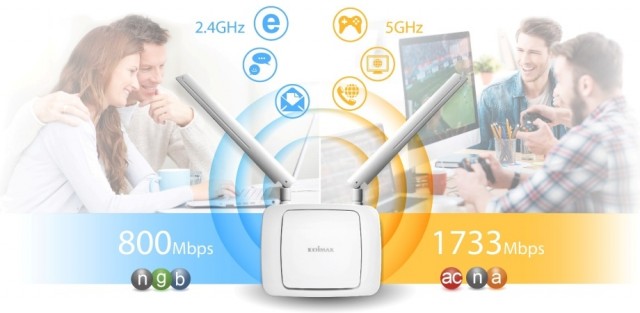

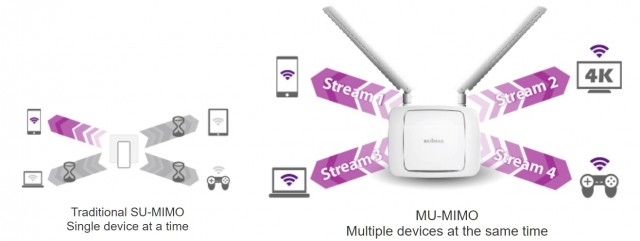

Прийшов час ознайомитися з функціональними можливостями ретранслятора Edimax RE23S. В першу чергу хочеться відзначити, що він має два частотних діапазони і характеризується загальною пропускною спроможністю на рівні 2533 МГц завдяки підтримці стандарту 802.11ac Wave 2. А оскільки технології Beamforming і MU-MIMO є складовою частиною цієї специфікації, то вони також підтримуються. Надалі канал 2,4 ГГц можна використовувати для перегляду пошти або невибагливого веб-серфінгу, а 5 ГГц залишити для онлайн-ігор, потокової трансляції відео або інших вимогливих завдань.

Edimax RG21S Edimax RE23S Edimax RE11S

Другою важливою перевагою пристрою є підтримка технології Edimax Gemini (вона ж Wi-Fi Mesh) для організації зручної в роботі і адмініструванні мережі з безшовним з'єднанням і єдиним SSID. Детальніше про стандарт 802.11ac Wave 2 і технології Gemini написано вище, тому повторюватися не будемо, а відразу переходимо до наступного достоїнства.

Edimax RG21S Edimax RE23S Edimax RE11S

Це можливість модернізації існуючої мережі. Наприклад, у вас вже є маршрутизатор класу N300 або N450, тобто без підтримки 5-ГГц діапазону і стандарту 802.11ac. Не біда! Edimax RE23S зможе виправити ситуацію і надасть у ваше розпорядження два частотних діапазони. Реалізувати це можна як в режимі ретранслятора, так і точки доступу. Якщо у роутера використовуються гігабітні порти RJ45, то останній режим буде краще, оскільки задіює ширший провідний канал. Відповідно, клієнти будуть насолоджуватися більш високими швидкостями.

Edimax RG21S Edimax RE23S Edimax RE11S

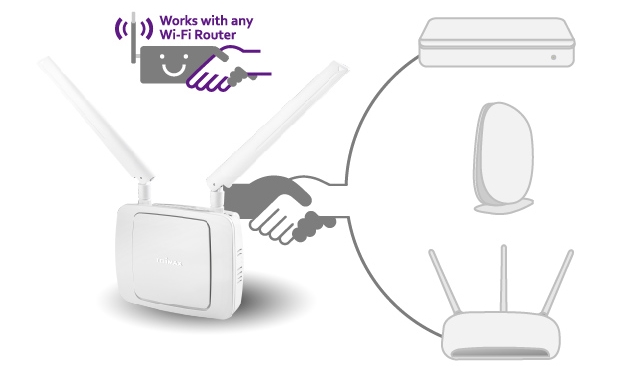

При цьому виробник заявляє, що тестована модель сумісна з будь-яким маршрутизатором, та й процес налаштування не займе багато часу.
