Огляд і тестування двосмугової вуличної PoE точки доступу Edimax Pro OAP1300: вихід на глобальний рівень

Протестовані нами раніше точки доступу відрізнялися дизайном і функціональними можливостями, але всі вони були призначені для використання всередині приміщень. А модель Edimax Pro OAP1300 створена в тому числі і для зовнішнього застосування. Де це буде потрібно? Наприклад, з її допомогою можна організувати масштабовану мережу у студентському містечку, на стадіонах, парках, території великого підприємства, у лікарнях, санаторіях або готелях, на будівельних майданчиках тощо. Одним словом, скрізь, де є необхідність у бездротовій мережі з великою кількістю підключень.

Щоб реалізувати пристрій подібного рівня, необхідно врахувати безліч нюансів. Наприклад, зовнішнє використання передбачає захист корпусу від погодних умов. Edimax Pro OAP1300 не боїться перепадів температур у діапазоні від -40°С до 60°С, пилу, сильних злив і навіть морських хвиль (IP56). Бажано мати і розширений радіус дії. З цим у тестованої моделі також усе відмінно: якщо для звичайних точок доступу дальність зв'язку складає 25-30 метрів, то у Edimax Pro OAP1300 вона в півтора рази вища. А як вам подобається можливість одночасного підключення до 200 користувачів, підтримка до 32 SSID і вбудований Radius-сервер на 256 користувачів. І все це тільки вершина айсберга, тому давайте приступимо до більш повного його дослідження.

Специфікація

Модель		Edimax Pro OAP1300
Тип		Двосмугова вулична точка доступу
Клас пристрою		AC1300
Стандарти бездротового зв'язку		IEEE 802.11a/b/g/n/ac Wave 2
Чутливість		≤ -93 дБм
Підтримка частотних діапазонів		2,4 / 5 ГГц
Максимальна пропускна здатність	2,4 ГГц	400 Мбіт/с
	5 ГГц	866 Мбіт/с
Антени		2 х зовнішні
802.11r/k (безшовний роумінг)		Так
Band Steering		Так
AirTime Fariness		Так
Beamforming		Так
Кількість SSID		16 (2,4 ГГц) + 16 (5 ГГц)
Кількість клієнтів		до 100 на смугу або 200 на точку доступу
Вбудований Radius-сервер		Так (до 256 користувачів)
Зовнішні інтерфейси		1 x RJ45 (LAN, 10/100/1000 Мбіт/с, PoE In) 1 х RJ45 (LAN, 10/100/1000 Мбіт/с, PoE Out)
Режими роботи		Точка доступу / WDS точка доступу / WDS міст / Клієнт
Захист бездротової мережі		WEP / WPA / WPA2
Підтримувані протоколи		IPv4, IPv6
Живлення		802.3af/at (PoE- інжектор не входить до складу)
Споживання енергії (повне навантаження)		15 Вт (30 Вт с PoE out)
Споживання енергії		802.3az
Захист корпусу		IP56
Розміри		271,8 х 120,9 х 35 мм
Маса		592 г
Сторінка пристрою		Edimax Pro OAP1300
Сайт виробника		Edimax

Упаковка і комплект постачання

Пристрій постачається в картонній упаковці з інформативною суперобкладинкою, яка за допомогою кольорової поліграфії і супутнього текстового супроводу позначає ключові переваги Edimax Pro OAP1300 і технічні особливості. Деякі з них нанесені і на основну коробку.

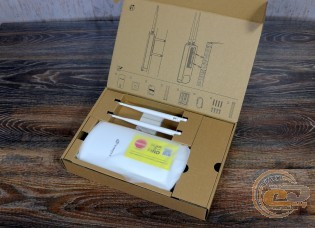

Точка доступу і супутні компоненти надійно і акуратно розкладені по своїх відсіках всередині коробки, тому можна не хвилюватися за їх збереження під час транспортування. У комплект постачання входять:

• CD-диск із майстром встановлення та інструкцією для користувача;
• набір паперової документації;
• картонний шаблон для настінного монтажу;
• дві знімні зовнішні антени;
• кабель Ethernet;
• дві стяжки для монтажу точки доступу на штанзі;
• чотири гвинтики з дюбелями для настінного монтажу точки доступу.

Блок живлення не передбачений, оскільки пристрій підтримує стандарти 802.3af/at, тому необхідне живлення буде подаватися за допомогою Ethernet-кабелю безпосередньо з сумісного комутатора або інжектора.

Зовнішній вигляд і апаратна платформа

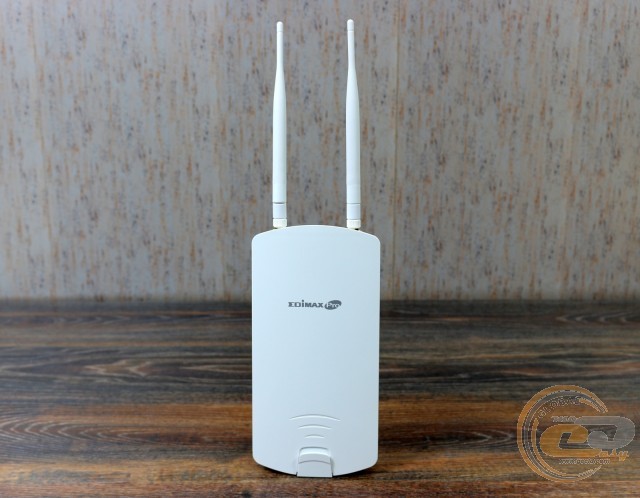

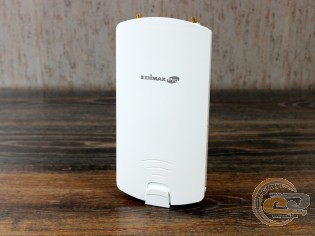

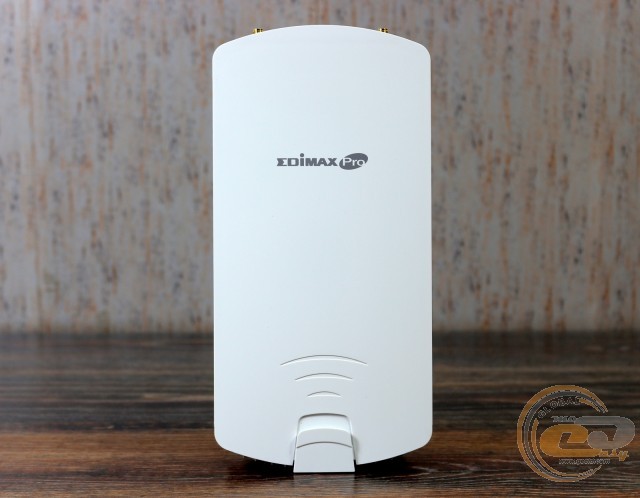

Edimax Pro OAP1300 використовує симпатичний у своїй простоті дизайн корпусу, який виготовлений із матового білого пластику. При настінному монтажі вона не буде привертати непотрібної уваги. Зверхній бік позбавлений ​​будь-яких значущих елементів за винятком логотипу серії і засувки внизу для зняття кришки. На зворотному боці є наклейка з корисною технічною інформацією та штанга з кріпильними отворами. Ніякої вентиляції в корпусі не передбачено, щоб гарантувати захист від води і пилу (IP56).

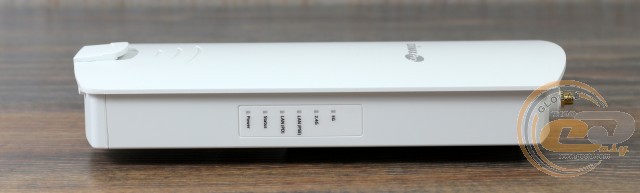

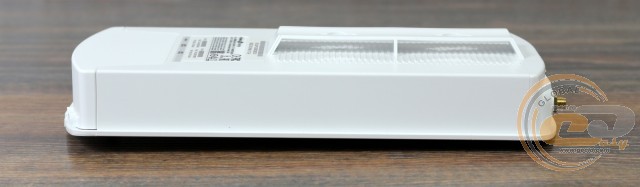

На одній із бічних сторін є шість LED-індикаторів. Вони дозволяють оперативно визначити задіяні частотні діапазони (2,4/5 ГГц), активність двох LAN-портів, наявність помилок у роботі точки доступу і статус живлення. Більш докладне пояснення щодо них є в інструкції для користувача.

Угорі знаходиться пара водонепроникних SMA-роз'ємів для підключення комплектних зовнішніх антен із коефіцієнтом посилення 5 dBi. Самі антени рекомендуються згинати під кутом 45°.

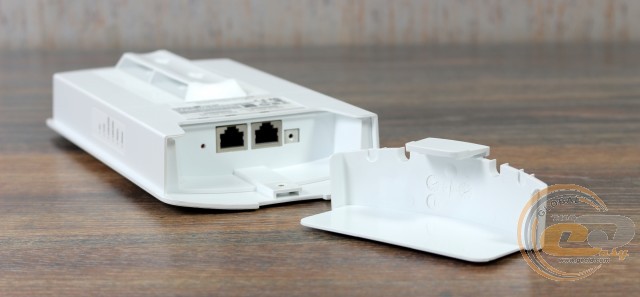

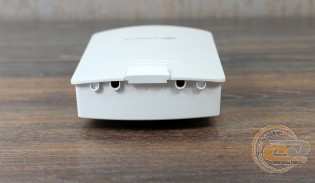

Знизу під захисною кришкою ховаються два гігабітних LAN-порти і кнопка «Reset». Кришка легко знімається, але і надійно фіксується. У ній пророблені два отвори для виведення Ethernet-кабелів. Якщо ви хочете використовувати лише точку доступу, то дріт треба підключити до правого роз'єму RJ45 (PoE In). Якщо живлення від Edimax Pro OAP1300 буде подаватися на інший пристрій, наприклад, на аналогічну точку доступу або IP-камеру, то для цього призначений лівий роз'єм RJ45 (PoE Out).

Апаратна платформа пристрою представлена ​​4-ядерним процесором Qualcomm Atheros IPQ4018 (4 х Cortex-A7) із робочою тактовою частотою 710 МГц. Саме він забезпечує реалізацію стандартів 802.11n/ac Wave 2 і двох частотних діапазонів із піковою пропускною спроможністю 1266 Мбіт/с. А за обслуговування двох гігабітних LAN-портів відповідає контролер Qualcomm Atheros QCA8072. Об'єм оперативної DDR3-пам'яті становить 128 МБ, а постійної - 16 МБ (SPI NOR Flash).

До якості збірки корпусу не виникло жодних питань: панелі підігнані без зазорів, і вони не продавлюються. Іншого від пристрою з сертифікатом IP56 ми й не очікували.

Функціональні можливості

Вище ми вже згадували деякі переваги і можливості двосмугової вуличної точки доступу Edimax Pro OAP1300, але в цьому розділі зберемо їх усіх воєдино, щоб отримати цілісну картину. Отже, вона не боїться пилу і води, у тому числі проливних дощів (IP56), і може працювати в широкому діапазоні температур (від -40°С до 60°С). Блискавки йому також не страшні, оскільки вбудований розрядник витримує струм до 10 кА і напруга до 2 кВ. Але якщо вам цього мало, то в арсеналі виробника є модель Edimax Pro OAP1750 з рівнем захисту IP67 для експлуатації в найскладніших умовах.

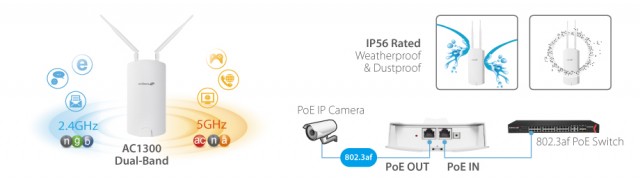

Крім того, Edimax Pro OAP1300 є першою зовнішньою точкою доступу на ринку з підтримкою стандарту 802.11ac Wave 2 із двома LAN-портами, один з яких можна використовувати для живлення іншого пристрою (до 15 Вт) завдяки підтримці стандарту IEEE 802.3af. Більш докладно про стандарт 802.11ac Wave 2 сказано в огляді бездротового маршрутизатора Edimax RG21S, тому тут лише тезисно нагадаємо про ключові особливості:

• підвищення пропускної здатності і можливість використання більш широких каналів;
• підтримка MU-MIMO, яка в даному випадку дозволяє одночасно обслуговувати до чотирьох пристроїв;
• використання технології Beamforming, яка фокусує бездротовий сигнал у напрямку клієнта для створення більш надійного та якісного каналу зв'язку;
• підтримка технології AirTime Fariness (ATF), яка оптимізує швидкості Wi-Fi серед клієнтів із різним рівнем продуктивності, щоб більш старі і повільні з них не знижували загальну швидкість мережі;
• використання технології Band steering, яка балансує використання діапазонів і по можливості перемикає клієнтів на частоту 5 ГГц для гарантії їх високої продуктивності.

Для успішного зовнішнього використання і роботи в умовах великої кількості бездротових пристроїв, Edimax Pro OAP1300 може похвалитися такими перевагами:

• розширеною дальністю зв'язку бездротового сигналу - у 1,5 рази вище типових 25-30 м для звичайних точок доступу;
• одночасною підтримкою до 200 клієнтів;
• можливістю організації до 32 SSID для підключення різних відділів, груп користувачів, партнерів або гостей;
• наявністю вбудованого Radius-сервера для ідентифікації до 256 користувачів;
• апаратною підтримкою безшовного роумінгу (протоколи 802.11k/r) для обох частотних діапазонів, що дозволяє автоматично і непомітно переключатися від однієї точки доступу на іншу, із більш сильним сигналом, без затримок і переривань, що особливо важливо при потоковому відео- або аудіотрансляції;
• підтримкою технології DFS (Dynamic Frequency Selection) для діапазону 5 ГГц, яка дозволяє динамічно змінювати радіоканали з метою мінімізації перешкод, відсутність конфлікту з радіолокаційними пристроями та збільшення пропускної здатності.

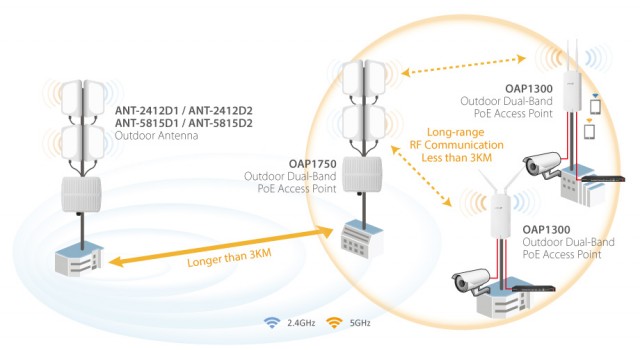

Edimax Pro OAP1300 може працювати в одному з чотирьох режимів: точки доступу, клієнта, точки доступу WDS (Wireless Distribution System) або моста WDS. І якщо перші два особливих питання не викликають, то два останніх вельми цікаві. Технологія WDS дозволяє розширити зону бездротового покриття завдяки об'єднанню декількох сумісних точок доступу в єдину мережу. При цьому дротове з'єднання між ними може бути відсутнім, зате зберігаються MAC-адреси клієнтів мережі. [MORE]

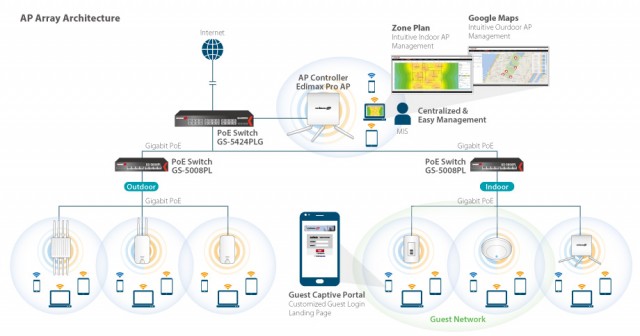

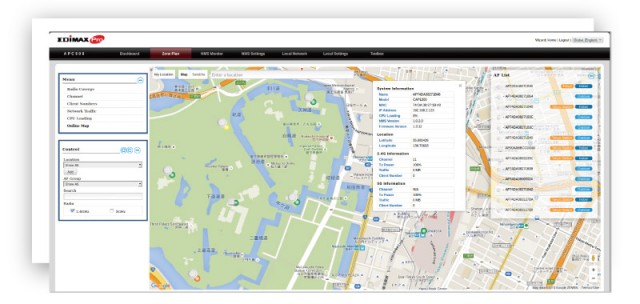

Для зручної взаємодії з подібною архітектурою мережі точок доступу (AP array) розроблено спеціальне програмне забезпечення Edimax Pro Network Management Suite (NMS). Воно підтримує централізоване управління максимум 16 пристроями. NMS-система може бути встановлена ​​на одну з точок доступу, щоб управляти 15 іншими. Таким чином реалізується режим роботи з програмним контролером. Підтримуються й інші режими: без контролера, з апаратним контролером Edimax Pro APC500 або в якості доповнення до вже існуючого комплекту Edimax Office 1-2-3. Тобто передбачені широкі можливості для масштабування мережі і зручного управління.

І остання важлива функціональна можливість Edimax Pro OAP1300 - це підтримка технології приватної хмари SKYMANAGE. Вона створена для централізованого управління мережами Wi-Fi, які можуть мати до 250 точок доступу. ПЗ SKYMANAGE можна встановити на віртуальний хмарний сервер, щоб адміністратор зміг управляти мережевими ресурсами через стандартний веб-браузер.



Зручний і наочний інтерфейс SKYMANAGE надає широкі можливості для управління і аналізу: менеджмент трафіку, спектральний аналіз, налаштування групи, оновлення прошивки, вибір оптимального місця розташування нового вузла і т.д. А головне, що SKYMANAGE надається абсолютно безкоштовно і без будь-яких ліцензійних відрахувань.

Налаштування

Для доступу до налаштувань точки доступу необхідно в веб-браузері перейти за адресою 192.168.2.2. Система попросить ввести комбінацію логіна і пароля («admin» і «1234»). З метою безпеки її необхідно змінити при першій же можливості.

Усі параметри меню зручно і логічно зібрані з різних вкладках для швидкого доступу. Присутня російська локалізація, яка допоможе новачкам зорієнтуватися в налаштуваннях і їх параметрах. Коротко пробіжимося за доступними розділами:

• «Інформація» - надає інформацію про систему, налаштування LAN-портів і обох частотних діапазонах, бездротових клієнтів, DHCP-клієнтів, а також дозволяє переглянути журнал подій;
• «Мережеві налаштування» - дозволяє настроїти параметри LAN-портів і IP-адреси, налаштувати режим VLAN і активувати/деактивувати функції Multicast Snooping і STP Management;
• «Бездротові налаштування» - один із найбільших розділів, який має безліч налаштувань обох бездротових частотних діапазонів, технологій WDS, WPS і Band steering, Radius-сервера, фільтра MAC-адрес, управління трафіком і інших;
• «Управління» - дозволяє змінити комбінацію логін/пароль для входу в меню налаштувань, задати дату і час, запустити тести Ping і Traceroute, а також налаштувати сервер системних записів;
• «Додаткові» - допоможе сформувати розклад перезавантаження, вимкнути або вимкнути окремі LED-індикатори, оновити прошивку, зберегти або відновити налаштування, скинути параметри до заводських або перезавантажити точку доступу;
• «Режим роботи» - дозволяє змінити режим роботи пристрою.

Тестування

Для тестування точки доступу Edimax Pro OAP1300 використовувався PCIe-адаптер ASUS PCE-AC88. Її живлення забезпечив гігабітний PoE + інжектор Edimax Pro GP-101IT. Під час тестування були дотримані такі умови:

• тестування проходило в ідеальних умовах експлуатації бездротової мережі, на видаленні не більше двох метрів між пунктами;
• пропускна здатність Wi-Fi-каналу замірювалася на частотах 2,4 і 5 ГГц.

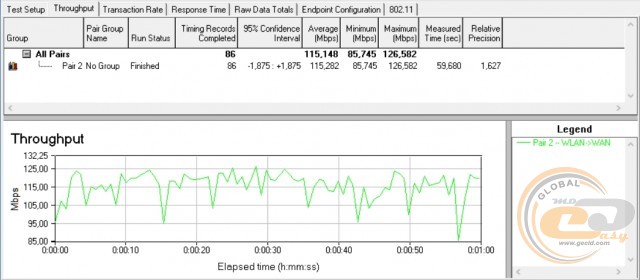

Порівняльне тестування працездатності в режимі 802.11n на частоті 2,4 ГГц із використанням шифрування WPA2

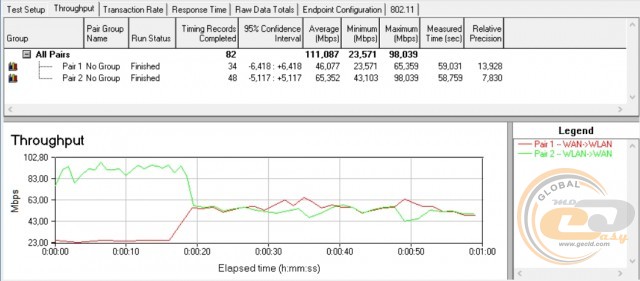

Потік даних в обох напрямках



Потік даних від клієнта до маршрутизатора

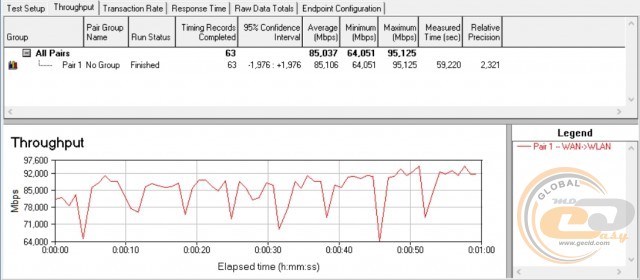

Потік даних від маршрутизатора до клієнта

Щоб зробити тестування більш цікавим і наочним, проведемо паралелі між отриманими результатами раніше протестованого комплекту Edimax Office 1-2-3, який також належить до класу AC1300.

Отже, у режимі 802.11n на частоті 2,4 ГГц сума середніх швидкостей у двох напрямках у даній моделі знаходиться на рівні 111 Мбіт/с, а максимальний показник піднявся до 98 Мбіт/с. В опонента результати були нижчі - 99 і 88,8 Мбіт/с відповідно.

Порівняльне тестування працездатності в режимі 802.11ac на частоті 5 ГГц з використанням шифрування WPA2

Потік даних в обох напрямках

Потік даних від клієнта до маршрутизатора

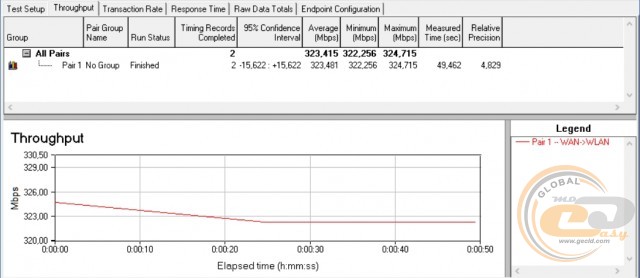

Потік даних від маршрутизатора до клієнта

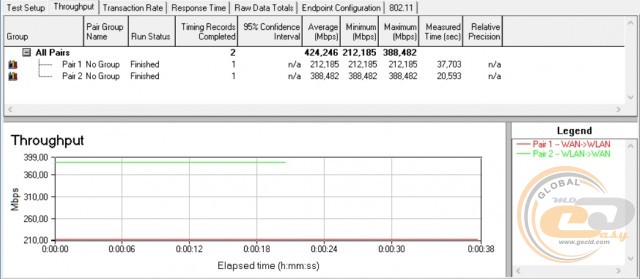

На частоті 5 ГГц у режимі 802.11ac сума середніх швидкостей у двох напрямках у вуличній точці доступу досягла 424 Мбіт/с. Хоча якщо скласти показники кожної пари на скріншоті вище, то повинно було стати 601 Мбіт/с. Можливо, стався програмний збій. Максимальний же показник досяг 388 Мбіт/с. У опонента перша швидкість була вища (634 Мбіт/с), а друга - трохи нижча (344 Мбіт/с).

У цілому при тестуванні точка доступу працювала стабільно, без будь-яких проблем.

Підсумки

До вуличної точки доступу Edimax Pro OAP1300 складно причепитися з будь-якого боку. Лаконічний і продуманий дизайн питань не викликає, а функціональні можливості вражають своєю різноманітністю.

Це модель класу AC1300 із захищеним корпусом (IP56), яка не боїться пилу, води і навіть попадання блискавки. Вона характеризується збільшеним радіусом дії, підтримкою стандарту 802.11ac Wave 2 з усіма його перевагами (MIMO, Band Steering, AirTime Fariness, Beamforming) і безшовного роумінгу. Одночасно вона може обслуговувати до 200 клієнтів і 32 SSID, тому відмінно впишеться в бездротові мережі з підвищеним навантаженням. А завдяки безкоштовному ПЗ Network Management Suite і SKYMANAGE спрощується її інтеграція в великі, масштабовані мережі.

Будь-яких недоліків або особливостей в її роботі при тестуванні ми не помітили. Тому якщо ви підшукуєте собі надійну, стабільну, захищену і швидку точку доступу для роботи з великою кількістю клієнтів, то обов'язково зверніть увагу на Edimax Pro OAP1300.

Переваги:

• хороший рівень продуктивності у своєму сегменті;
• підтримка стандарту 802.11ac Wave 2 і двох частотних діапазонів;
• підтримка супутніх технологій (MIMO, Band Steering, AirTime Fariness, Beamforming);
• підтримка безшовного роумінгу (802.11r/k);
• підтримка двох гігабітних LAN-портів з PoE In/Out для живлення самої точки доступу й одного зовнішнього пристрою;
• наявність двох потужних зовнішніх антен;
• розширений радіус дії;
• одночасна підтримка до 200 користувачів;
• підтримка до 32 SSID;
• вбудований Radius-сервер із підтримкою 256 клієнтів;
• якісна збірка корпуса, захист від підвищених температур, блискавок, пилу і води (IP56);
• зручний і функціональний веб-інтерфейс для налаштування;
• підтримка декількох режимів роботи;
• підтримка технології Dynamic Frequency Selection;
• можливість використання у складі мережі точок доступу без контролера, з апаратним або програмним контролером;
• підтримка ПЗ Network Management Suite і SKYMANAGE;
• підтримка протоколу IPv6.

Автор: Сергій Буділовський
Переклад: Лілія Масюк

Висловлюємо подяку українському представництву компанії Edimax за наданий для тестування точки доступу.
