Огляд і тестування бездротового комплекту Edimax Office 1-2-3: багата функціональність за непоказною зовнішністю

У минулому огляді ми познайомилися з компанією Edimax і її продукцією на прикладі бездротового маршрутизатора Edimax RG21S і ретрансляторів Edimax RE23S і Edimax RE11S. Тепер же давайте розглянемо комплект Edimax Office 1-2-3, сама назва якого вказує на цільовий сценарій застосування: офіси з високою щільністю співробітників (до 100 чоловік) і наявністю мережевої техніки (принтери, камери спостереження тощо). Також він може бути використаний у великих приватних будинках, магазинах, готелях, банках, школах та інших закладах.

Edimax Office 1-2-3

Edimax Office 1-2-3 складається з трьох, попередньо сконфігурованих бездротових точок доступу. Користувачам необхідно лише включити їх в існуючу мережу, підключитися до майстер-точки за допомогою комплектного фірмового ПЗ і провести її базове налаштування. Після цього вона зможе управляти роботою до 15-ти підлеглих (Slave) точок доступу. А якщо використовувати апаратний контролер Edimax APC500, то їх кількість можна збільшити до 200-х. Таким чином, комплект Edimax Office 1-2-3 характеризується швидким розгортанням, простотою налаштування і легкістю масштабування. Але це тільки вершина айсберга його можливостей. Про решту ми і поговоримо далі.

Специфікація

Модель

Edimax Office 1-2-3

Тип

Точка доступу

Клас пристрою

AC1300

Стандарти бездротового зв'язку

IEEE 802.11a/b/g/n/ac/r/k

Підтримка частотних діапазонів

2,4 / 5 ГГц

Максимальна пропускна здатність

2,4 ГГц

до 400 Мбіт/с

5 ГГц

до 867 Мбіт/с

Антени

4 х внутрішні

Об'єм оперативної пам'яті

256 МБ

Об'єм постійної пам'яті

32 МБ

Зовнішні інтерфейси

2 x RJ45 (LAN, 10/100/1000 Мбіт/с)

Захист бездротової мережі

WEP / WPA / WPA2

Підтримка протоколів

IPv4, IPv6

Розміри

176 х 32 мм

Маса

342 г

Сторінка пристрою

Edimax Office 1-2-3

Сайт виробника

Edimax

Упаковка і комплект постачання

Edimax Office 1-2-3 Edimax Office 1-2-3

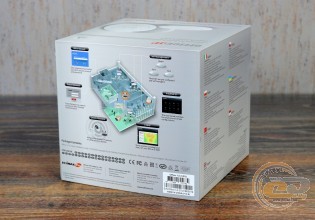

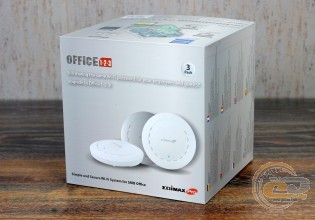

Комплект Edimax Office 1-2-3 постачається в досить великій картонній коробці з приємним інформаційним наповненням. На її боках можна ознайомитися із зовнішнім виглядом самих точок доступу і з ключовими їх перевагами. Але якщо вам будуть потрібні технічні характеристики, то доведеться переходити на офіційну веб-сторінку.

Edimax Office 1-2-3

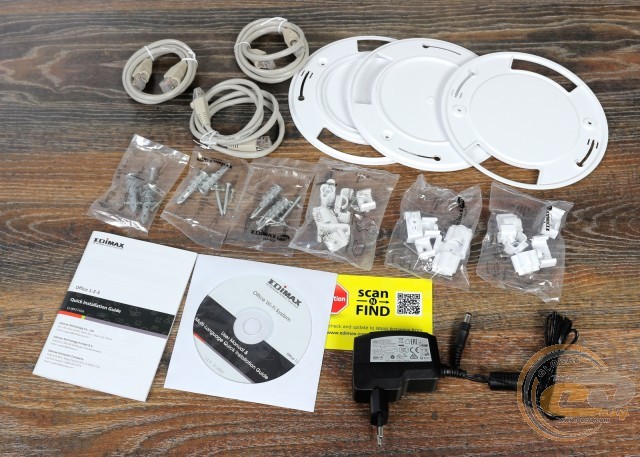

Оскільки до нас на тест потрапив зразок для преси, то всередині не вистачало деяких компонентів, проте вони обов'язково будуть у звичайній роздрібній версії. У комплекті ви знайдете:

  • CD-диск з майстром встановлення і інструкцією для користувача;
  • набір паперової документації;
  • три кронштейни з усіма необхідними кріпильними елементами для встановлення точок доступу на стелі;
  • три кабелі Ethernet;
  • три блоки живлення WA-12M12R потужністю 12 Вт (12 В при 1 А), які можуть працювати в мережах змінного струму з широким діапазоном вхідних напруг (100 - 240 В при 50-60 Гц).

Зовнішній вигляд і апаратна платформа

Edimax Office 1-2-3

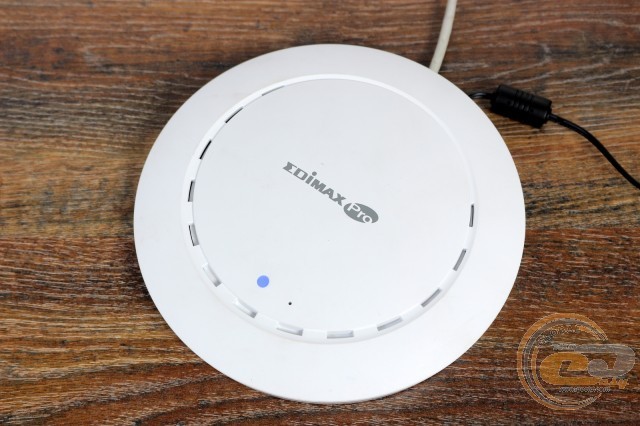

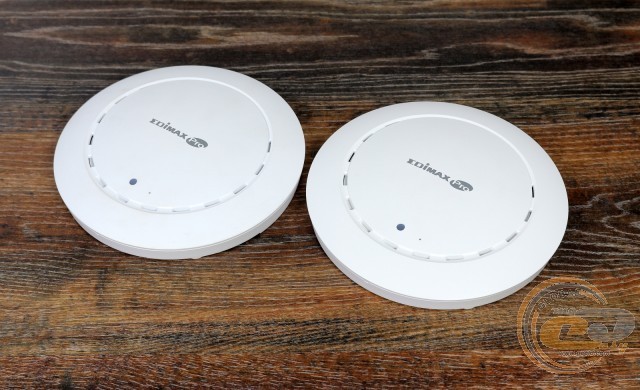

Усі три точки доступу з комплекту Edimax Office 1-2-3 використовують простий, непомітний дизайн, тому вони відмінно впишуться в будь-який інтер'єр і після кріплення на стелі не привертатимуть до себе непотрібної уваги.

На лицьовому боці слід виділити вентиляційні отвори, утоплену в корпус кнопку «Reset» і статусний LED-індикатор. Якщо він горить блакитним кольором, значить точка доступу включена і працює коректно. Повільно блимає блакитним означає оновлення прошивки, а швидке - скидання до заводських налаштувань. Якщо він горить жовтим, то йде процес запуску. А в разі виникнення помилки він буде блимати жовтим кольором.

Edimax Office 1-2-3 Edimax Office 1-2-3

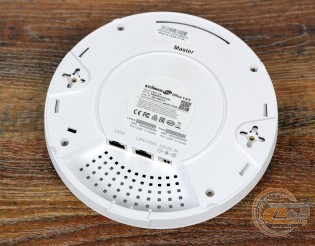

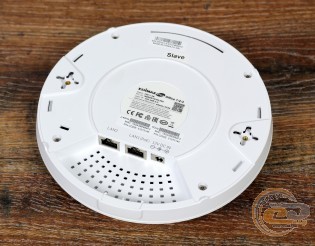

Нижні боки новинок більш інформативні. По-перше, там позначений тип точки доступу: керуюча (Master) або підпорядкована (Slave). Оскільки керуюча модель виконує роль контролера і координує роботу підлеглих, то її слід встановлювати в центрі приміщення, щоб зона дії інших частково перекривалася з нею. Крім того, є можливість перепризначення керуючої точки «на льоту» в разі її аварійного відключення або виходу з ладу.

По-друге, тут знаходяться наклейки з корисною інформацією: параметрами живлення, стандартними MAC-адресами і комбінацією імені користувача та пароля, пройденими сертифікаціями тощо.

По-третє, присутні два гігабітних LAN-порти. Один з них має підтримку стандартів 802.3at і 802.3af PoE (Power Over Ethernet), що дозволяють живити пристрій через мережевий кабель, що дуже зручно, адже довжини проводу блоку живлення напевно не вистачить у разі стельового монтажу.

Edimax Office 1-2-3

Edimax Office 1-2-3

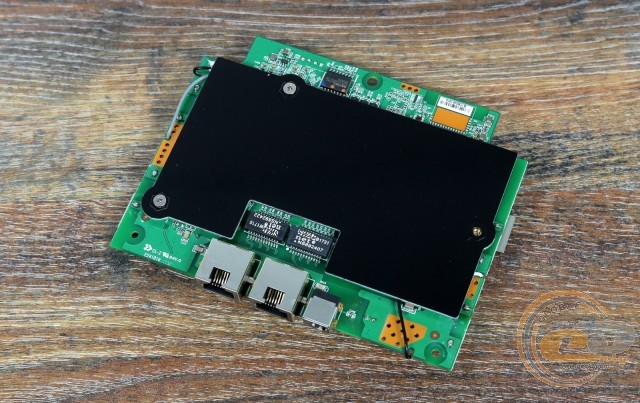

Зазирнувши всередину точки доступу, можемо відзначити лише продумане охолодження всіх ключових мікросхем, які дбайливо накриті радіаторами, використання якісних твердотілих конденсаторів і гарна якість пайки. Встановити моделі основних чіпів не вдалося навіть за допомогою відкритих інтернет-джерел.

Функціональні можливості

Edimax Office 1-2-3

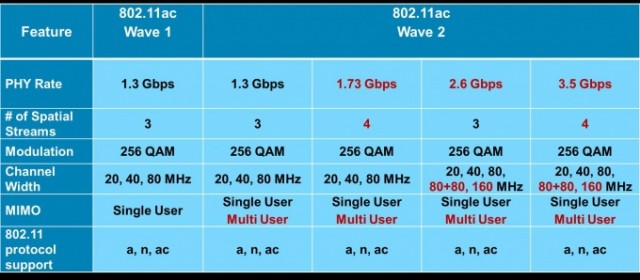

Тепер давайте ближче познайомимося з функціональними можливостями точок доступу з комплекту Edimax Office 1-2-3. Першочергово слід відзначити підтримку стандарту 802.11ac Wave 2. Нагадаємо, що цей стандарт дозволяє використовувати чотири просторових потоки замість максимум трьох у 802.11ac Wave 1. Завдяки цьому максимальна пропускна здатність зросла з 1300 до 1733 Мбіт/с при використанні однакової ширини каналу (80 МГц). До того ж з'явилася можливість використання широких каналів (80 + 80 МГц і 160 МГц) для подальшого нарощування пропускної здатності.

Edimax Office 1-2-3

До того ж 802.11ac Wave 2 прийшов разом з набором корисних технологій:

  • MU-MIMO - дозволяє відправляти дані одночасно кільком клієнтам для підвищення продуктивності і ефективності роботи.
  • Beamforming - фокусує бездротовий сигнал в напрямку клієнта для створення більш надійного і якісного каналу зв'язку.
  • AirTime Fairness - забезпечує однаковий час доступу пристроїв до радіоефіру, незалежно від їх внутрішньої швидкості. Раніше принцип рівності можливостей прив'язувався до кількості отриманих пакетів, тому якщо до мережі підключався швидкий і повільний пристрій, то швидкому доводилося чекати, поки повільне отримає всі свої пакети. А принцип AirTime Fairness вирішує цю проблему, не дозволяючи більш повільним клієнтам впливати на продуктивність комп'ютера.
  • Band Steering - по можливості підключає сумісні клієнтські пристрої до каналу 5 ГГц, залишаючи 2,4 ГГц для менш продуктивних пристроїв.
  • Wi-Fi Roaming з підтримкою стандартів 802.11r/k - забезпечує створення безшовного з'єднання: при переміщенні пристрій користувача буде автоматично і непомітно переключатися на вузол з більш сильним і якісним сигналом. При цьому протокол 802.11k скорочує час пошуку точки доступу з сильним Wi-Fi-сигналом, оскільки він постійно інформує кінцевий пристрій про сусідні точки доступу і стан мережі. Своєю чергою 802.11r використовує технологію Fast Basic Service Set Transition для зберігання всіх ключів шифрування точок доступу мережі, що дозволяє знизити час переходу до нового вузлу (не більше 50 мс). Завдяки цьому і досягається непомітне для користувача безшовне з'єднання.

Edimax Office 1-2-3

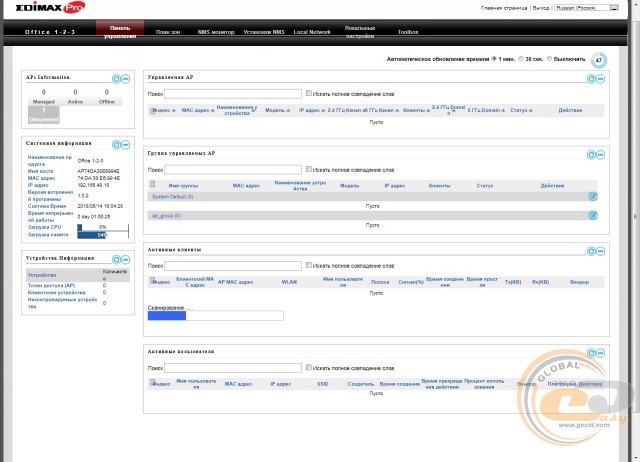

Важливою перевагою є наявність вбудованої мережевої ОС Network Management Suite (NMS), яка дозволяє управляти всіма точками доступу серії Edimax Pro, що знаходяться в мережі організації, незалежно від їх моделі. При цьому не потрібне придбання додаткового ПЗ і (або) ліцензій.

Один з розділів NMS носить назву E-MAP. Він показує зони покриття точками доступу Wi-Fi-сигналу, статус їх роботи й іншу корисну інформацію. З його допомогою адміністратор може задати час і дні роботи мережі, щоб раціональніше використовувати електроенергію.

Edimax Office 1-2-3

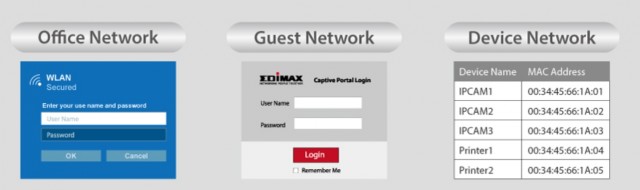

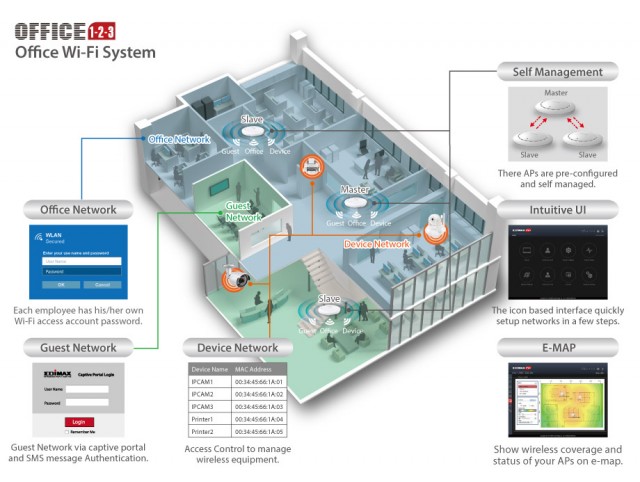

Не слід забувати про наявність трьох попередньо встановлених мереж Wi-Fi: офісної (office network), гостьової (guest network) і системної (device network). Кожна з них має окреме шифрування. Офісна мережа використовує вбудований RADIUS сервер для аутентифікації. Співробітникам необхідно лише раз ввести комбінацію логіна і пароля, щоб пристрій залишився в пам'яті системи. При цьому кожен може використовувати власний логін і пароль, а всього є 256 облікових записів.

Edimax Office 1-2-3

Гостьова мережа може використовувати для аутентифікації і доступу логіни через SMS або гостьовий портал. Або ж адміністратори можуть роздруковувати комбінації логіна/пароля для гостей з обмеженим часом доступу.

І, нарешті, системна мережа призначена для мережевих пристроїв, в яких немає можливості введення логіна і пароля, наприклад, принтерів, БФП, IP-камер та інших.

Edimax Office 1-2-3

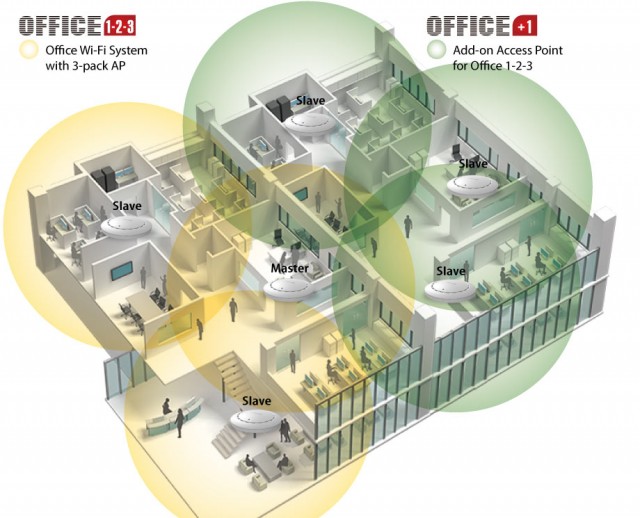

На початку огляду ми звернули увагу на питання розширення мережі, вказавши, що до однієї керуючої точки доступу можна підключити 15 підлеглих. Для цього першочергово  рекомендується використовувати модель Edimax Office+1 (вона ж Edimax CAP1300). Це та ж точка доступу, що входить у комплект Edimax Office 1-2-3, просто вона продається поштучно, а не набором. Також у модельній низці виробника є інші варіанти: від дешевших Edimax CAP300 і CAP1200 до більш дорогих Edimax WAP1200, WAP1750, CAP1750, OAP1300 і OAP1750. А якщо у вашому розпорядженні виявиться зовнішній контролер Edimax APC500, то кількість керованих точок доступу в одній системі може вирости до 200.
