Тестування пункту доступу D-Link DWL-2000AP+ бездротових мереж 802.11 b/g

13-07-2007

Світ комунікацій і цифрової техніки розвивається стрімкими темпами, а швидке отримання і передача інформації стали просто необхідним фактором розвитку людства і людини зокрема. Проте комунікації, які припускають наявність проводів, завжди скрутні в розгортанні і призводять до незручностей, змушуючи миритися з безліччю кабелів напханих у стінах і безпосередньо біля цифрових пристроїв.  Саме перехід на бездротові канали, як самі зручні в встановленні і практичні у використанні, може позбавити від безлічі труднощів. Одним з перспективних і досить дешевих рішень цього завдання на даний момент є стандарт бездротових мереж 802.11g. Вартість прокладки комунікацій, як домашніх, так і офісних, може обійтися вам у деяких випадках навіть дорожче при використання традиційної технології Fast Ethernet із пропускною здатністю 100 Мбіт/с.  Однак, стандарт 802.11g має на увазі пропускну здатність каналу рівну 54 Мбіт/с, але в більшості випадків такої швидкості цілком достатньо для невеликого офісу або домашньої мережі. На даний момент вже з'явилися на ринку активного мережного обладнання ряд пристроїв, що підтримують швидкість передачі до 300 Мбіт/с і працюючих за стандартом бездротових мереж 802.11n, у теорії здатному забезпечити швидкість передачі даних від 100 до 540 Мбіт/с. Але поки що ці рішення перебувають у категорії «новинок», тому і вартість їх  буде великуватою. Сьогодні, по популярності, і по співвідношенню вартість/якість, можна виділити продукти, пропоновані компанією D-Link, зокрема пункт бездротового доступу DWL-2000AP+, як найпростіший (приєднав, включив та забув) і недорогий варіант організації бездротових мереж 802.11g.

Технічні характеристики

Виробник

D-Link

модель

DWL-2000AP+

WAN

тип

Fast Ethernet

кількість портів

1

auto MDI/ MDI-X

так

фіксований IP

так

динамічний IP

так

WLAN

антена

кількість

1

тип

вбудована дипольна, можливість підключення зовнішньої антени

можливість заміни антени/тип конектора

так, AMX

підтримувані стандарти і швидкості

802.11b

CCK (11 Мбіт/с, 5.5 Мбіт/с), DQPSK (2 Мбіт/с) DBPSK (1 Мбіт/с)

802.11b+

до 22 Мбіт/с

802.11g

OFDM: 54, 48, 36, 18, 12, 11, 9, 6 Мбіт/с

Регіон/ Кіл-ть каналів

??/13

вихідна потужність

802.11b @11 Мбіт/с

16 дБм

802.11g @54 Мбіт/с

14 дБм

чутливість приймача

802.11b @11 Мбіт/с

-85 дБм

802.11b+ @22 Мбіт/с

-80 дБм

802.11g @54 Мбіт/с

-71 дБм

робота з іншою AP

пункт доступу

так

підтримка WDS (міст)

так

підтримка WDS + AP

так

можливість роботи в режимі клієнта

так

wireless repeater (повторювач)

так

безпека

блокування SSID

так

прив'язка до MAC адресу

так

WEP

64/128/256 біт

WPA

так

WPA-PSK (pre-shared key)

так

802.1x (через Radius)

так

можливості прошивання

адміністрування

WEB-Інтерфейс

так

власна утиліта

так

можливість збереження і завантаження конфігурації

так

вбудований DHCP сервер

так

ведення логу

логування з'єднань

так

живлення

тип БЖ

зовнішній, 5В DC, 2500мА

додаткова інформація

версія прошивання

V4.00(XD.2) | 10/26/2005

розміри, мм

142 x 109 x 31

вага, г

243

сайт виробника

http://www.dlink.com

Саме такі характеристики були заявлені в технічній документації поставки, яка йде в комплекті.

Упаковка



Зовнішня упаковка, виконана із щільного картону, у фірмових синьо-білих тонах, з невеликими, що підкреслюють деякі особливості внутрішнього вмісту, червоними елементами оформлення. Верхня частина може розповісти споживачу про стандарти і засоби їх реалізації, які підтримуються даним продуктом. Деякі описані тут спеціальні можливості, розроблені компанією виробником, покликані полегшити споживачу налагодження даного пункту доступу і вибір засобу захисту від несанкціонованого прослуховування бездротової лінії, небажаних підключень до мережі користувача.



Зі зворотного боку виробник постарався розмістити, повну специфікацію цієї моделі і коротку схему приєднання даного продукту до мережі кінцевого користувача. У правому верхньому куті, під написом D-Link і рекламним закликом, присутня голографічна наклейка, яка захищає продукцію компанії від підробок. Тут саме, у правому нижньому куті, маємо графіки швидкісних можливостей даного пункту доступу при роботі в трьох стандартах бездротових мереж, які нею підтримуються.

Комплектація

Комплектація моделі D-LINK DWL-2000AP+ цілком достатня, маємо все, що необхідно для роботи.

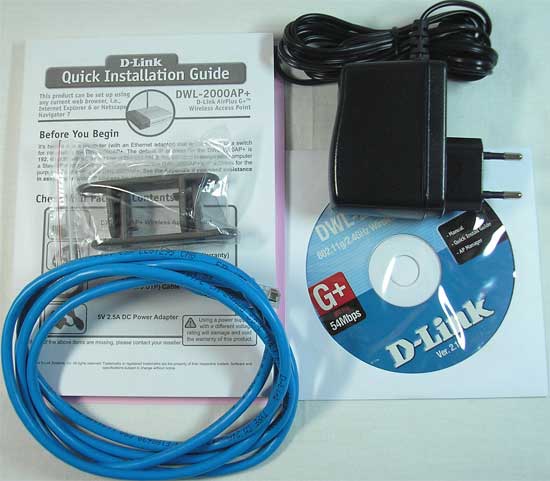

У комплекті присутні:

  • Пункт доступу DWL-2000AP+;
  • CD-Диск із ПЗ і документація;
  • Посібник користувача англійською мовою (коротка інструкція з встановлення і програмному забезпеченню, яке обслуговує);
  • Пачкорд для підключення до Fast Ethernet мережі споживача.
  • Блок живлення від зовнішньої мережі 220 В.
  • Пара підставок для встановлення маршрутизатора у вертикальному стані на горизонтальній поверхні.

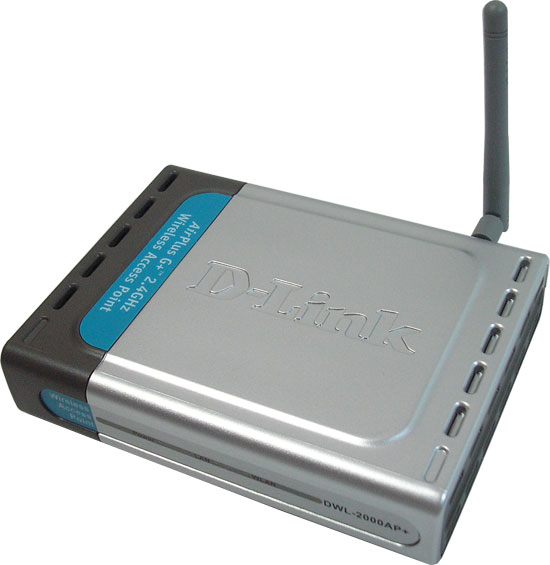

Пункт доступу DWL-2000AP+

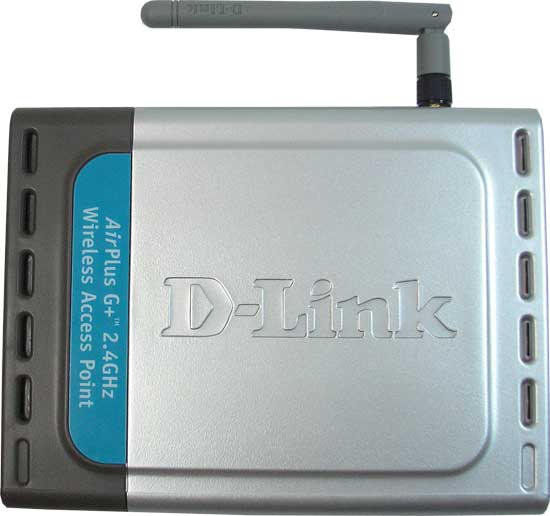

Як і більшість моделей різного обладнання компанії D-Link, це рішення отримало пластмасовий корпус, виконаний у сіро-сріблистих барвах зі світло-блакитними вставками і характерним дизайном сітки тепловідводу. Все досить практично, якісно і вимогливо.

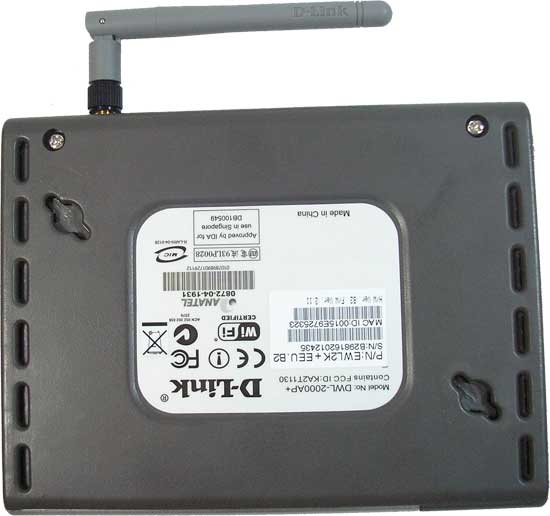

Зворотній бік теж не відзначився оригінальністю дизайну. З особливостей можна відмітити можливість кріплення даного пункту доступу на стінку, а також невелику всеспрямовану антену встановлену виробником. Не варто занадто сподіватися на велику дальність від найдешевшої передустановленої антени, але в продуктах цього виробника присутня велика кількість варіантів різного призначення і виду додаткових антен, досить принадної вартості, і якщо присутня необхідність прийому або передачі сигналу на великі відстані, то завше можна замінити антену більш якісною.

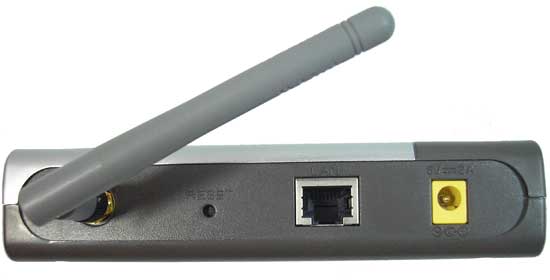

З тильного боку маємо ряд роз’ємів і цікавих елементів. Розглядаючи цей зразок, з права наліво, в першу чергу бачимо передустановлену антену, потім йде кнопка скидання налагоджень (повернення до заводських налагоджень). Скидання здійснюється шляхом натискання на цю кнопку з утриманням в 2-10 секунд при включеному пристрої. Наступним йде роз’єм приєднання даної крапки доступу до сегмента Fast Ethernet  мережі (технологічно називається WAN) і закінчує цей ланцюжок гніздо підключення блока живлення.

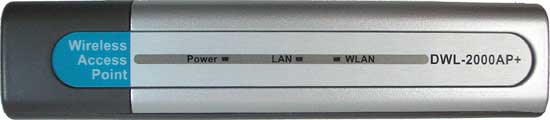

На передній панелі пристрою розташовані підписані індикатори роботи даної моделі. Тут маємо індикацію подачі живлення на пристрій, блимаючи діоди активності WAN і WLAN інтерфейсів даного пункту доступу.

Програмне забезпечення.

Web-інтерфейс, присутній у даному пристрої для його налаштування і керування, цілком «дружній». Маємо нескладний для розуміння послідовний режим налагодження (візард).

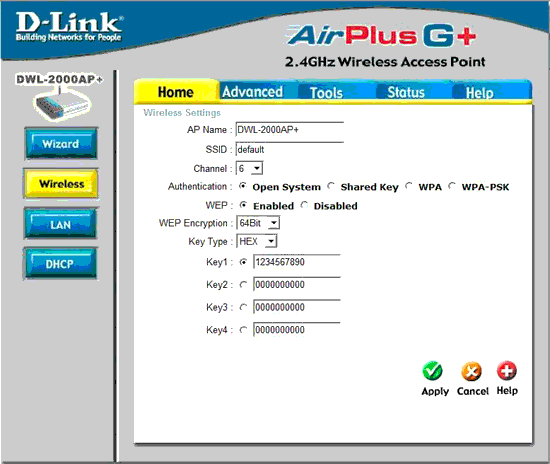

У пункті меню Wireleess закладки Home можна задати ім'я пункту доступу і ім'я з'єднання, яке фігурує як назва мережі для підключення до неї клієнтів. Можна встановити кількість каналів, до яких можуть підключитися клієнти, і метод авторизації для клієнтів при підключенні, а також виходячи з обраного засобу авторизації, можна задати і метод шифрування радіоканалу. Підтримувані стандарти шифрування і аутентифікації вказані в таблиці специфікацій наведеної вище.

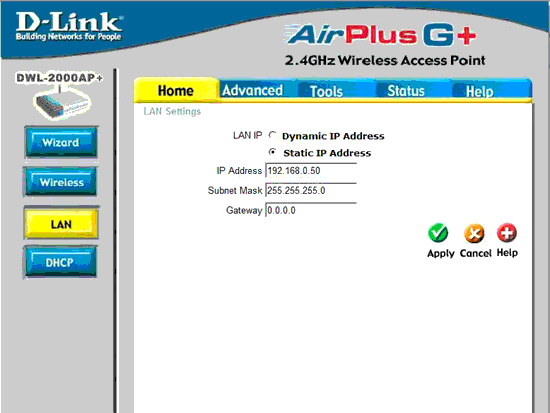

В меню LAN можна задати засіб отримання IP адреси мережі для WAN інтерфейсу, динамічно по зовнішньому DHCP сервері або задати в ручному режимі. Тут немає однозначної необхідності зміни або задання IP адреси вашої мережі для роботи пункту доступу, але підключення до WEB-інтерфейсу керування даного пристрою здійснюється безпосередньо через заданий тут IP.

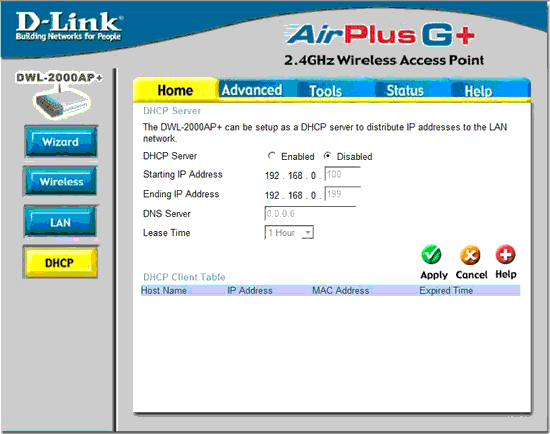

Даний пункт доступу підтримує можливість роздачі IP адрес для клієнтів WLAN через вбудований в неї сервер DHCP. У меню DHCP присутня можливість включення цього сервісу і налаштування діапазону  адрес для видачі із установкою часу, протягом якого даний IP зарезервовано за клієнтом, який його отримав (при відключеному клієнті). А трохи нижче наведена таблиця клієнтів, які скористалися цим сервісом.

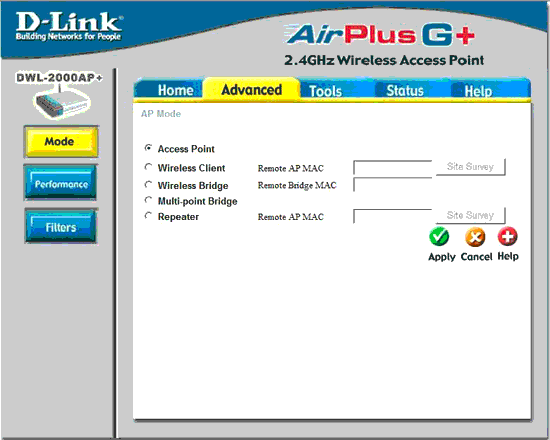

В меню MODE закладки Advanced можна задати режим роботи. Можливі варіанти:

  • Пункт доступу (дає можливість підключення клієнтів мережі WLAN до сегмента мережі Fast Ethernet підключеному до WAN інтерфейсу),
  • WLAN клієнт (пристрій підключається до сегмента WLAN мережі, даючи можливість підключити до WAN роз’єму обладнання стандарту Fast Ethernet, з обмеженням доступу по MAC адресах),
  • WLAN міст (підключення двох таких пунктів по каналі WLAN у режимі моста - передача пакетів, які входять з одної сторони моста на вихід іншої, з обмеженням доступу по MAC адресах),
  • WLAN багатопунктовий міст(теж що і попереднє, але з виходом сигналу на всіх пунктах мосту),
  • Повторювач (режим простого повторювача сигналу між WLAN пунктами, з обмеженням доступу по MAC адресах).

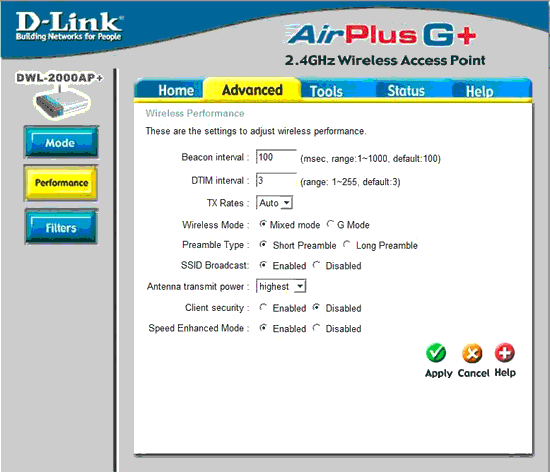

Налаштування мережі WLAN таймінги сигналу, режими роботи та ін.

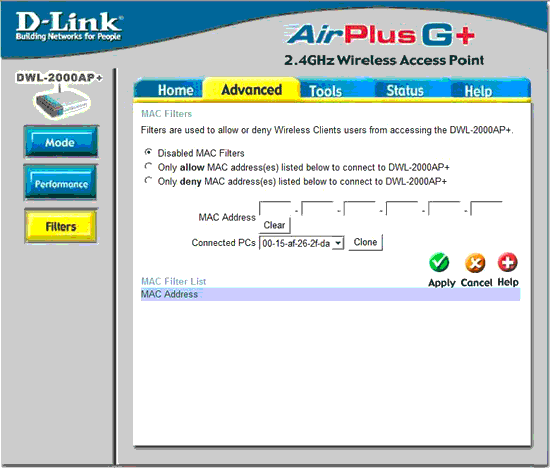

Не дуже професійний, але все-таки має місце в даному пристрої, дворежимний фільтр MAC адрес на дозвіл доступу з певного MAC або на заборону підключення з нього.

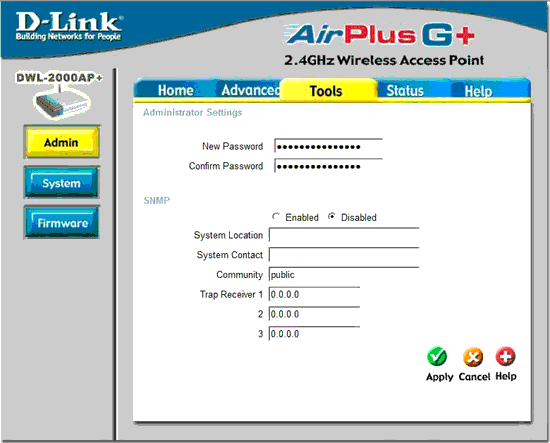

Дана закладка меню дозволяє у своїй верхній частині задати пароль для входу на WEB-інтерфейс (Login: admin) і для входу по SNMP протоколі керування. А також тут можна включити і налагодити сервер SNMP.

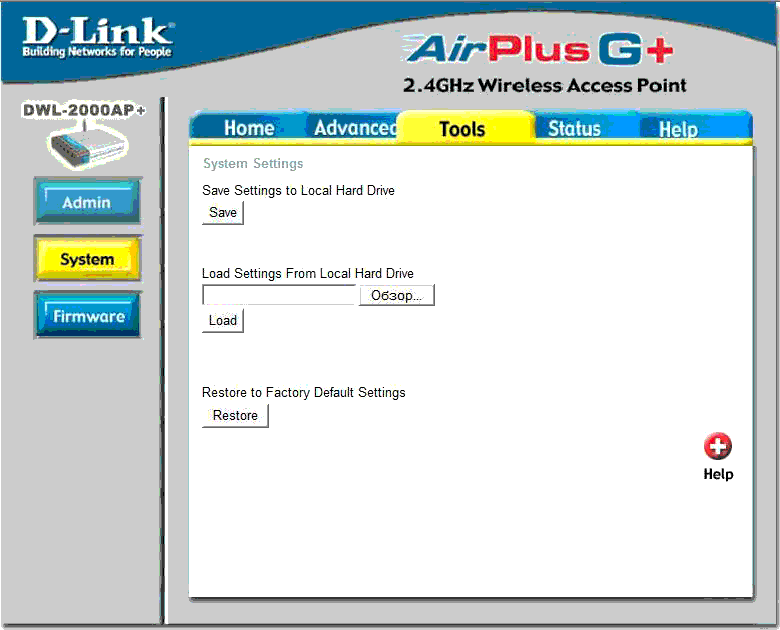

Присутня можливість завантаження і збереження конфігурації з локального жорсткого диска.

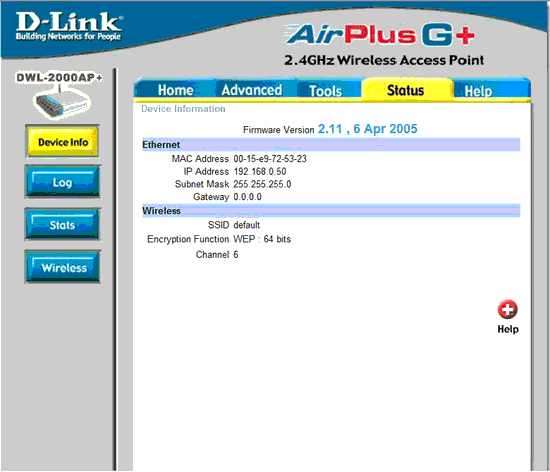

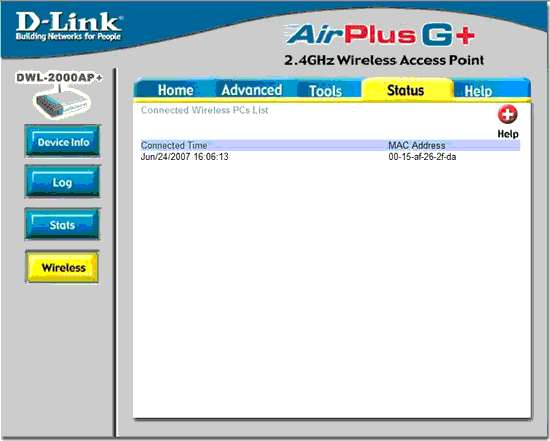

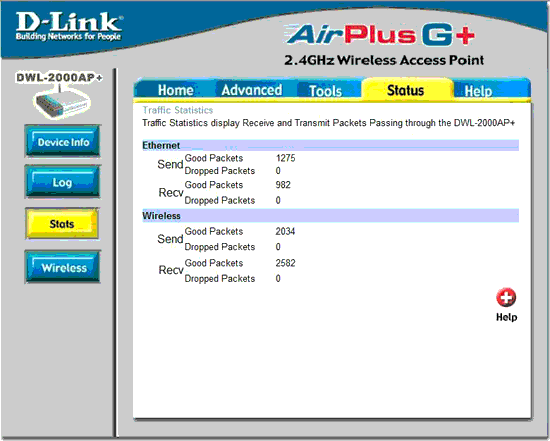

Невеликий сервер статистики, який показує як сконфігуровані окремі елементи пункту доступу в цей момент, може вести лог підключення із записом його на локальний жорсткий диск і фіксувати помилки в каналах зв'язку.

Підводячи підсумки згідно можливостей внутрішнього програмного забезпечення, можна казати про нормальне оснащення прошивання як для позиціонування даного пристрою в ролі звичайного пункту доступу. Але безпосередньо не варто очікувати властивостей маршрутизатора від моделі за таку вартість.

Тестування

Враховуючи досить стрімке розповсюдження домашніх мереж і мереж малого офісу, саме для рішення таких завдань і був розроблений пункт доступу DWL-2000AP+ компанією D-Link, ми намагалися протестувати швидкість передачі в стандартній панельній, залізобетонній висотці. Але відразу варто обмовитися про неповну адекватність і повторюваність результатів тестів між декількома поверхами. Враховуючи, що тестуємі канали зв'язку використовують бездротовий стандарт 802.11g, а всі радіоканали дуже чутливі до радіоперешкод практично будь-якого побутового або цифрового обладнання. Отже, варто брати до уваги роботу мобільних апаратів, мікрохвильових печей і інших електроприладів, що створюють радіоперешкоди. Ще на якість зв'язку між поверхами можуть впливати залізні екрани, такі, наприклад, як утеплювач підлог, спінений поліетилен на фольговій основі. Все-таки намагаємося показати більш-менш практичні результати і спростувати деякі омани про ці і подібні пристрої.

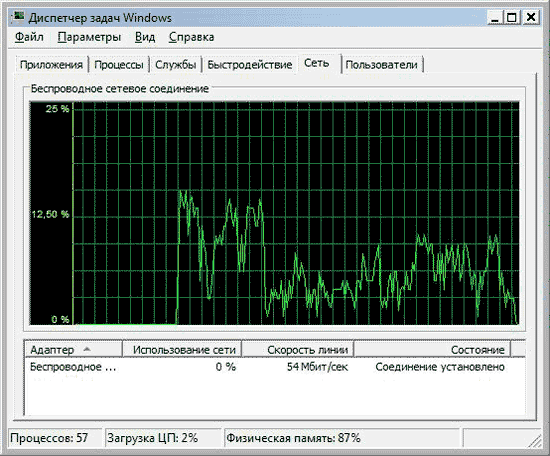

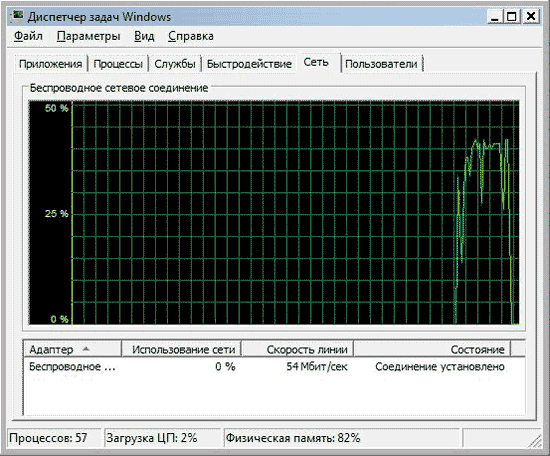

Тестування відбувалося шляхом перекачування певного (весь час одне й те саме) комплекту дрібних файлів сумарно 10 Мб і одного відео файлу на 70 Мб безпосередньо через тестуємий зразок, підключеного до сховища файлів по Fast Ethernet 100Мбіт/с на ноутбук ASUS Z99H c WLAN мережною картою. Графік швидкості знімався диспетчером завдань Windows.

Тестування на прямій видимості відстань два метри.

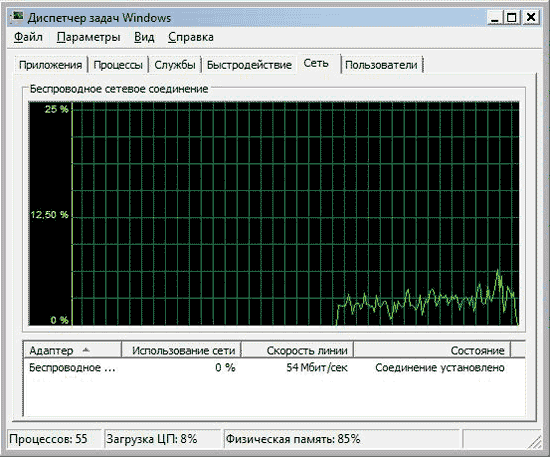

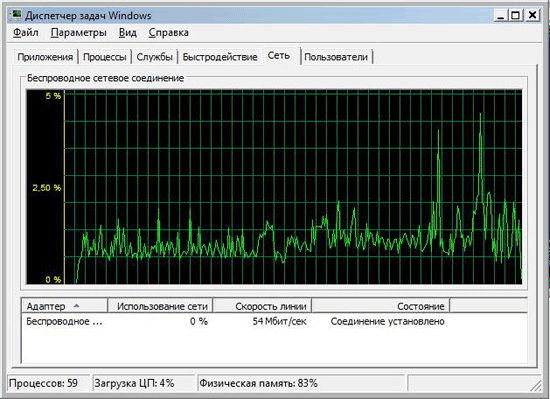

Передача дрібних файлів сумарним обсягом 10 Мб. Загальний час 4 хв. 22 с.

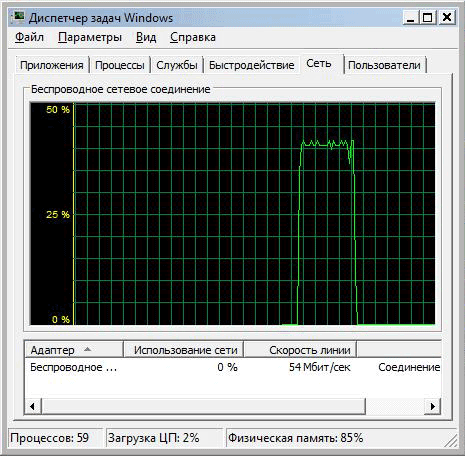

Передача великого файлу 70 Мб. Загальний час 28 с.

Тестування проходження сигналу через одну бетонну перетинку.

Передача дрібних файлів сумарною кількістю 10 Мб. Загальний час 1 хв. 41 с.

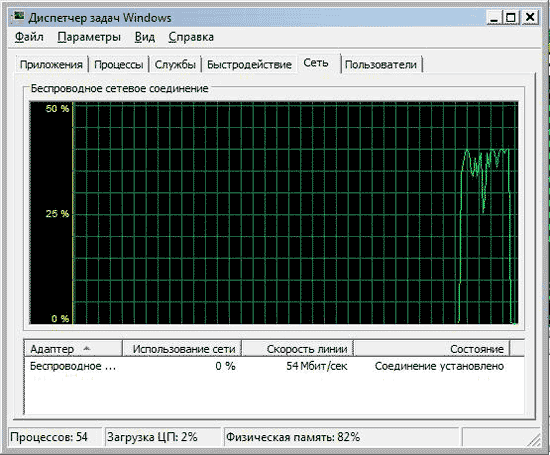

Передача великого файлу 70 Мб. Загальний час 30 с.

Тестування проходження сигналу через дві бетонні несучі стіни і одну гіпсову перетинку.

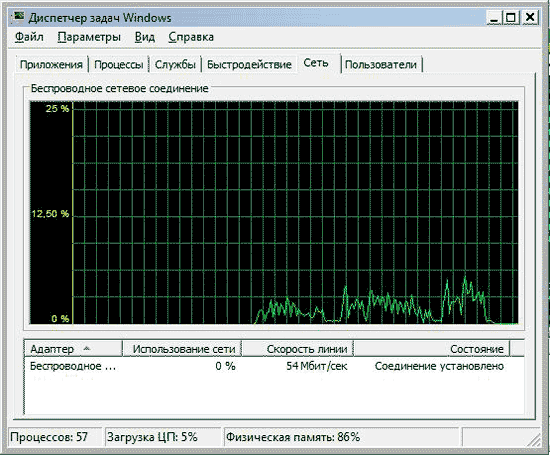

Передача дрібних файлів сумарною кількістю 10 Мб. Загальний час 1 хв. 42 с.

Передача великого файлу 70 Мб. Загальний час 32 с.

Тестування проходження сигналу через два поверхи панельної (залізобетонної) багатоповерхівки.



Передача дрібних файлів сумарним обсягом 10 Мб. Загальний час 4 хв. 57 с.

Передача великого файлу 70 Мб. Загальний час 2 хв. 52 с.

Після наведених чисельних результатів і графіків швидкості передачі, можна відзначити дуже стабільну і цілком прогнозовану швидкістю трансляції, при роботі з пунктом в межах однієї квартири. У такому режимі показники роботи близькі до специфікації стандарту. Практично швидкість повинна бути не більше 20-25 Мбіт/с, при зазначеній швидкості з'єднання 54Мбіт/с). А ось на відстані двох поверхів швидкість передачі помітно падає, а з'єднання повністю губиться вже при різниці між пунктами в 4 поверхи.

Висновки

Протестований пункт доступу D-Link DWL-2000AP+ позиціонується компанією виробником як дешеве рішення для організації бездротового підключення до мережі Fast Ethernet через підключення по протоколу 802.11g у невимогливих до ширини каналу домашніх мережах, і комунікацій малого офісу. Поряд з досить гарною якістю роботи і нормальною забезпеченою швидкістю доступу, даний зразок має непогану підтримку з боку розробника і дуже приємну вартість за рішення такого рівня.

Плюси:

  • Дуже практичний і привабливий дизайн.
  • Досить маленькі і компактні розміри.
  • Присутність невеликої зовнішньої антени.
  • Маленька вартість за рішення такого рівня.
  • Гарна швидкість передачі.
  • Зручний у налагодженні WEB-інтерфейс.

Мінуси:

  • При застосуванні будь-яких змін відбувається повне перезавантаження пункту доступу.
  • Малий радіус дії пристрою.

Автор: Валерій Паровишнік
Переклад: Анна Смірнова

Висловлюємо подяку фірмі ТОВ ВФ Сервіс (м. Дніпропетровськ) за надане для тестування обладнання.
