Огляд бездротового USB-адаптера D-Link DWA-142 RANGEBOOSTER N

Досить нещодавно Wi-Fi Alliance нарешті офіційно встановив основні принципи специфікації Wi-Fi обладнання IEEE IEE802.11n стандарту. Однак, поряд з офіційно прийнятими основними положеннями, робота над остаточним і повним списком реалізованих функцій і можливостей у концепції IEEE IEE802.11n ще ведеться. Ще влітку цього року була випущена в світ перша редакція (dreft) для IEEE 802.11n, але потім з'явилася IEEE 802.11n draft 2.0, що теж може не стати остаточним підсумком їх роботи. На даний момент рядовий користувач поставлений у досить неоднозначне положення при покупці пристроїв підтримуючих IEEE 802.11n. З одного боку, про основні принципи цього стандарту розробники мережевого обладнання вже були інформовані на початку 2006 року, і починаючи з 2007 практично в кожного з них були розроблені пристрої з теоретичною підтримкою IEEE 802.11n специфікації, але стверджувати про повну їх апаратну сумісність з майбутньою специфікацією досить сумнівно. Практично рік пройшов, а ще немає повної однозначності в цьому питанні. Звичайно, що підхід у концепції бачення реалізації і можливостей стандарту IEEE 802.11n у різних виробників такої техніки хоч і в дріб'язках, але різний. Однак можна заспокоїти споживача завіреннями кожної з компаній на цьому ринку про повну сумісність всіх продуктів однієї лінійки обладнання, представленої одним виробником. Але, все-таки, поки хтось розробляє і затверджує, ми вже бажаємо ці можливості використовувати, благо обладнання і приріст у швидкості при правильному його використанні є, хоча і не такий фантастичний, як передбачався.

Одним з перших розробників обладнання з підтримкою IEEE 802.11n «проектується» (саме так було написано на упаковці) стала компанія D-Link. Представлене світовій громадськості досить оригінальне в дизайні, мобільне і практичне рішення для організації мережі Wi-Fi через інтерфейс USB 2.0, стане першим у серії оглядів обладнання з підтримкою специфікації IEEE 802.11n, у різних її редакціях.

Завдяки моделі DWA-142 RANGEBOOSTER N від компанії D-Link нам стала доступна можливість побудови високошвидкісної Wi-Fi мережі, використовуючи найпоширеніший зараз інтерфейсний роз’єм USB 2.0. Таке рішення допоможе власнику без особливих зусиль позбутися від і так вже обридлих та громіздких комунікацій з проводів, та отримати швидкості передачі інформації практично рівні Fast Ethernet стандартам мережі з проводів. Саме оригінальність дизайну і практичність такого рішення з заявленою можливістю з'єднання на швидкості до 300 Мбіт/с є причиною виходу цього огляду. Постараємося перевірити в тестах швидкісні і робочі можливості цієї моделі.

D-Link DWA-142

Технічні характеристики

Виробник

D-Link

Модель

DWA-142

WAN

Тип

USB 2.0

Кількість портів

1

WLAN

Антена

Кількість

2

Тип

Вбудовані антени PIFA з коефіцієнтом підсилення 2dBi

Можливість заміни антени/тип конектора

немає

Частотний діапазон

2.4 - 2.4835 ГГц

Примусове завдання номера робочої антени



Підтримувані стандарти і швидкості

IEEE 802.11b

DSSS:
• DBPSK @ 1 Мбіт/с
• DQPSK @ 2 Мбіт/с
• CCK @ 5.5 і 11 Мбіт/с

IEEE 802.11g

OFDM: 54, 48, 36, 24, 18, 12, 11, 9, 6 Мбіт/с

IEEE 802.11n (проект)

 OFDM @ 30/60 /90/120 /180 /240 /270 /300 Мбіт/с

IEEE 802.11a

Немає

IEEE 802.3

Немає

IEEE 802.3u

Немає

IEEE 802.3x

Немає

Регіон/ Кіл-ть каналів



Розширення протоколу IEE802.11n

Так (до 300 Мбіт/с)

Можливість ручного завдання швидкості

немає

Вихідна потужність

(максимальна?)

16 дБм

IEEE 802.11b @11Мбіт/с

16 дБм

IEEE 802.11g @54Мбіт/с

14 дБм

IEEE 802.11n @300Мбіт/с

14 дБм

Чутливість приймача

IEEE 802.11b @11Мбіт/с

-87 дБм

IEEE 802.11g @54Мбіт/с

-72 дБм

IEEE 802.11n @300 Мбіт/с

-63 дБм





Безпека

Блокування широкомовного SSID

так

Прив'язка до MAC адрес

немає

WEP

64/128 біт

WPA-EAP

так

WPA-PSK (pre-shared key)

так

WPA 2-EAP

так

WPA 2-PSK

так

WPA-Auto-EAP

немає

WPA-Auto-PSK

немає

802.1x

так

Живлення

Тип БЖ

від одного USB 5 В постійного струму +/- 5%

Додаткова інформація

Можливість роботи в режимі Пункту доступу (обмежене). Із завданням номера каналу.

Без шифрування і з WEP шифруванням.

Версія прошивання



Розміри

97.33 (діаметр) x 19.30 (висота) мм

Вага

95 г

Сайт виробника

http://www.dlink.ru/

Середня вартість

Подивитися в price.ua.
Подивитися в price.ru.

Саме такі характеристики були заявлені в технічній документації постачання, яку маємо в комплекті.

Упаковка

D-Link DWA-142

Зовнішня упаковка виконана з щільного картону, в цегляно-білих кольорах, з невеликими чорними елементами оформлення, що підкреслюють деякі особливості внутрішнього вмісту.

D-Link DWA-142

Верхня частина може розповісти споживачу про стандарти, які підтримує даний продукт, і способи їх реалізації. Деякі викладені тут спеціальні можливості, розроблені компанією виробником, покликані полегшити власнику налагодження даного адаптера і вибір способу захисту від несанкціонованого прослуховування бездротової лінії, а також небажаних підключень до мережі користувача.

D-Link DWA-142

Зворотний бік оформлений досить стандартно, тут виробник розмістив коротку специфікацію цієї моделі та схему приєднання даного адаптера до мережі кінцевого користувача. В лівому нижньому куті, під написом D-Link і рекламним закликом, маємо голографічну наклейку, що захищає продукцію цієї компанії від підробок.

Комплектація

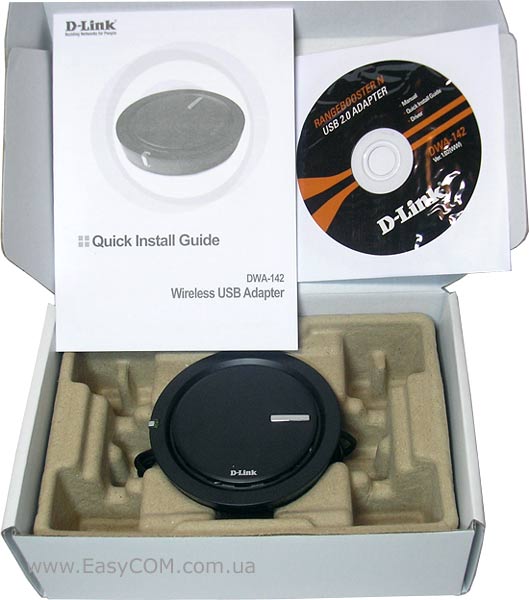

Комплектація моделі D-Link DWA-142 цілком достатня, маємо все, що необхідно для роботи.

D-Link DWA-142

В комплекті присутні:

  • USB 2.0 Wi-Fi адаптер DWA-142;
  • CD-диск з ПЗ і документацією;
  • Посібник користувача англійською мовою (коротка інструкція з встановлення і інформація про програмне забезпечення, яке обслуговує);

Адаптер DWA-142

D-Link DWA-142

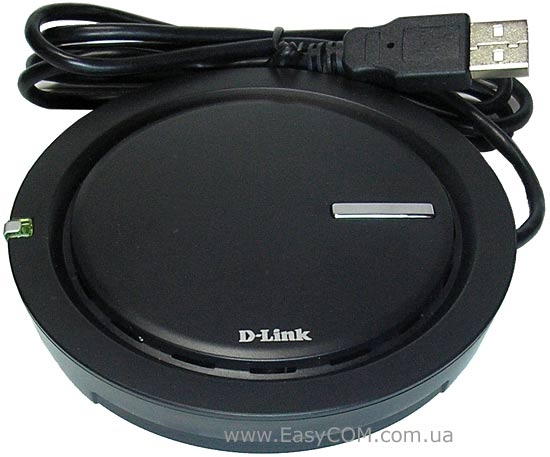

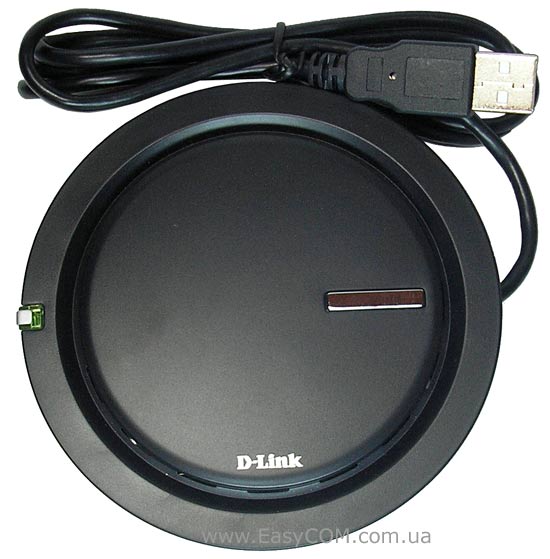

На відміну від більшості моделей різного обладнання від компанії D-Link, це рішення отримало досить оригінальний футуристичний корпус чорного кольору округлої форми зі зменшенням діаметру конуса до основи. Все досить практично, якісно і строго. Тільки розміри і форма відрізняють його від звичних USB адаптерів інших виробників. З боків, підтримуючи своїм виконанням загальний стиль кнопки живлення, маємо індикатор робочої активності яскраво-зеленого кольору зі сріблястою смугою по центру. Тут є індикація подачі живлення на пристрій (підключення до USB роз’єму) і режим активності WLAN інтерфейсу, що мерехтить, даного USB 2.0 Wi-Fi адаптера DWA-142. Наявність півтораметрового проводу дозволить власнику встановити USB Wi-Fi адаптер DWA-142 у місце максимальної якості прийому радіосигналу, що іноді дуже необхідно для нормальної роботи мережі.

D-Link DWA-142

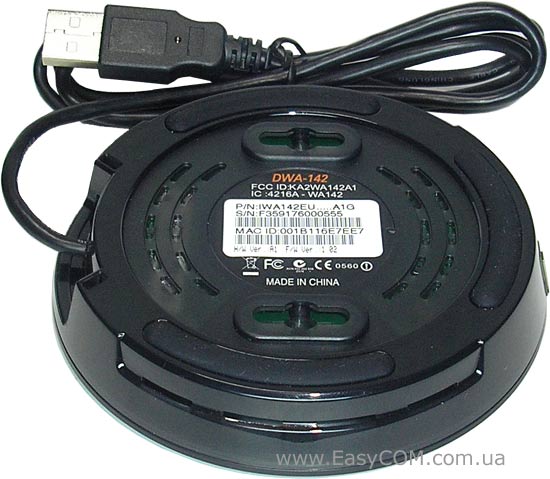

Зворотний бік теж досить оригінальний у своєму виконанні. Тут, займаючи центральну частину кола, знаходиться наклейка з інформацією про модель, її серійний номер і інші технічні данні. Далі, ближче до краю, знаходиться вентиляційна сітка, а також на цьому рівні окружності розташувалися кріпильні отвори для розміщення даного обладнання на стіні. На самому краю розташувалися якісні гумові ніжки, що не дозволить легко змахнути даний Wi-Fi адаптер з горизонтальної поверхні. Під корпусом, нічим себе не виділяючи, знаходяться дві вбудовані антени, однак не варто сподіватися на їх велику дальність роботи і чутливість при таких компактних розмірах.

D-Link DWA-142

Варто звернути увагу на характеристики даного обладнання, які наведені на звороті упаковки. Тут присутній напис, який з першого погляду трохи спантеличив нас - «Сумісний з IEEE 802.11n (проектується)...». Тому дана модель повинна теоретично, згідно припущенням розробників, підтримувати специфікацію IEEE 802.11n, але однозначність в цьому питанні можна визначити тільки реальним тестуванням і порівнянням її можливостей.

Програмне забезпечення.

На диску, що маємо в комплекті поставки, крім драйверів і інструкції англійською мовою присутня утиліта керування і налагодження Wi-Fi USB адаптера. Трохи розібравшись у структурі і можливостях наданого програмного забезпечення компанією виробником, відзначаємо його малу функціональність, але варто звернути увагу на деякі можливості, цілком потрібні користувачу.

D-Link DWA-142

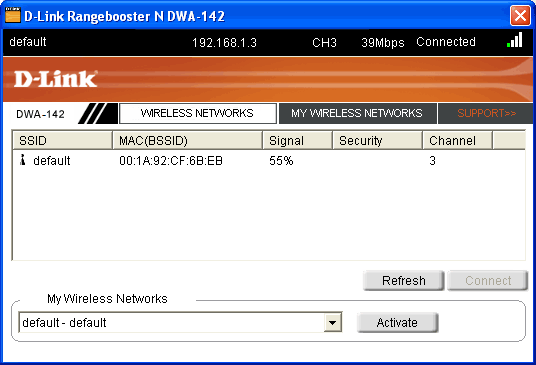

Перша закладка каже нам про ім'я активного в цей момент підключення. Далі іде IP адреса мережі, закріплена за адаптером, потім номер каналу підключення, стан підключення і невелика драбинка градації рівня сигналу мережі. У центральному вікні маємо перелік знайдених бездротових мереж з коротким їх описом. У пункті меню «My Wireless Networks» зі списку, що випадає, можна обрати налаштовану в однойменній закладці мережу для підключення. Це може бути і профіль роботи даного USB адаптера в режимі пункту доступу.

D-Link DWA-142

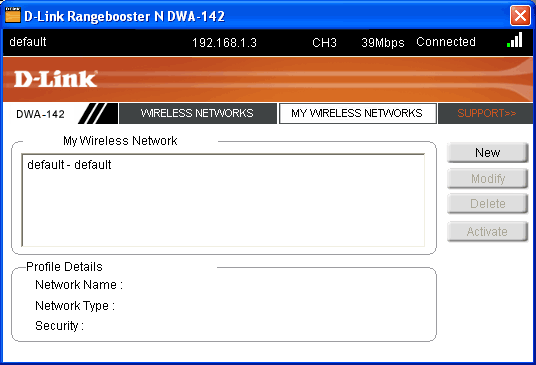

Закладка «My Wireless Networks» показує список передустановлених або налаштованих користувачем профілів роботи даного адаптера.

D-Link DWA-142

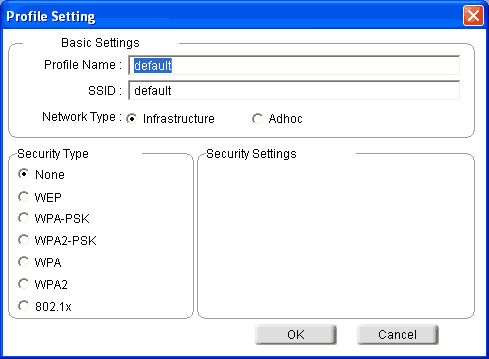

Це може бути як профіль режиму роботи в Infrastructure з всіма передустановленими налагодженнями безпеки, ...

D-Link DWA-142

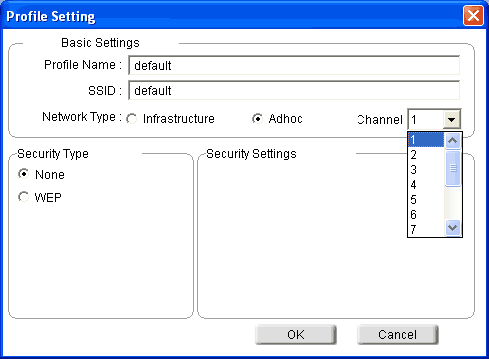

… так і профіль роботи в режимі пункту доступу з можливістю вказівки номера каналу і способу шифрування, але рівень безпеки WEP дуже малий, що не дозволяє серйозно сприймати такий спосіб захисту.

D-Link DWA-142

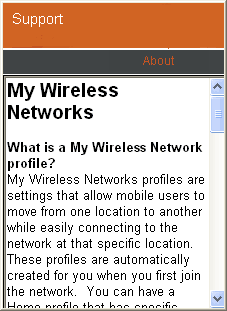

Присутня і невелика допомога.

Таке програмне забезпечення хоча і має дуже малу гнучкість у налагодженнях, але використання його в деяких випадках просто необхідне.

Тестування

Оскільки досить стрімко поширюються бездротові домашні мережі і мережі малого офісу, саме для рішення таких завдань і був розроблений стандарт IEEE 802.11n, що дозволяє отримати швидкість близьку до Fast Ethernet мережі з проводів для передачі даних. Ми протестували роботу в стандартній панельній залізобетонній багатоповерхівці. Але одразу варто відзначити не зовсім відповідну адекватність і повторюваність результатів таких тестів між декількома поверхами. Тестуємі канали зв'язку використовують бездротові стандарти IEEE 802.11, а всі радіоканали дуже чутливі до радіоперешкод практично будь-якого побутового або цифрового обладнання. Отже, варто брати до уваги роботу мобільних апаратів, мікрохвильових печей і інших електроприладів, що створюють радіоперешкоди. Ще на якість зв'язку між поверхами можуть впливати залізні екрани, такі як, наприклад, на практиці часто використовують утеплювач підлоги з спіненого поліетилену на фольговій основі. Все-таки постараємося показати більш-менш практичні результати і спростувати деяке введення в оману про ці і подібні пристрої.

Тестуванню буде так само піддана якість переданого сигналу і безпосередньо пропускні можливості каналу самого адаптера та головної його особливості - заявленої виробником можливості роботи зі швидкістю 300 Мбіт/с. Досліди проводилися на видаленні не більше двох метрів між пунктами. В основній частині тестів використовували пункт доступу ASUS WL-500W. Такий підхід був викликаний бажанням виявити нюанси сумісності обладнання від різних виробників. Але, в першу чергу, варто розповісти про поводження моделі D-Link DWA-142 в режимі роботи пункту доступу, можливість якого обумовлена супровідним софтом і драйверами. Для цього тесту ми задіяли зв'язку випробуваного з PCI адаптером від компанії D-Link, моделлю DWA-547 IEEE 802.11b,g,n.

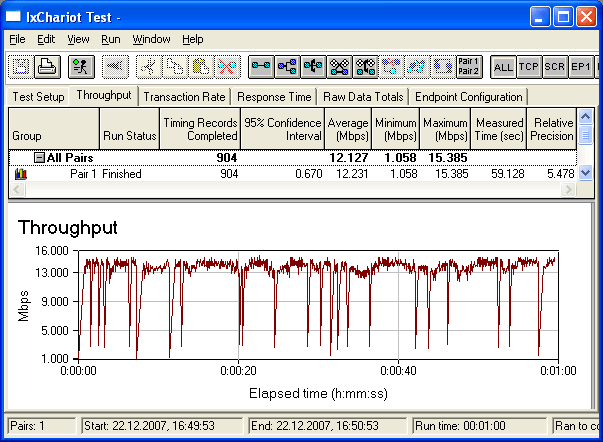

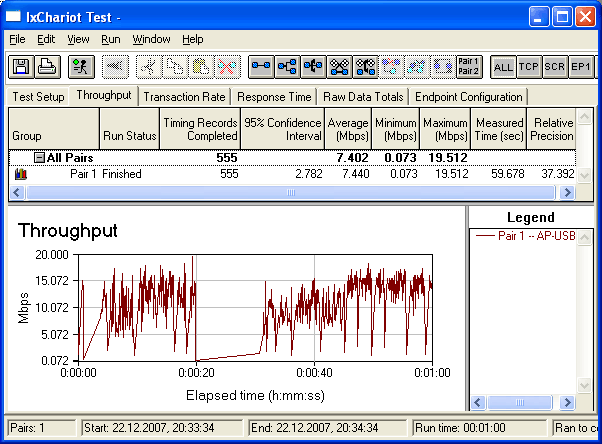

Але такі показники і швидкість з'єднання, яка не перевищує віртуального значення в 130 Мбіт/с, нас трохи спантеличили, і подальше тестування даного USB адаптера як пункту доступу не мало особливої цінності. D-Link DWA-142 можна використовувати в режимі пункту доступу тільки в вимушених випадках через те, що середня швидкість передачі в 12 Мбіт/с не забезпечить повного функціоналу цієї моделі, але як додаткова функція вона все-таки прийнятна.

Далі повномасштабне тестування піде з пунктом доступу від компанії ASUS модель WL-500W.

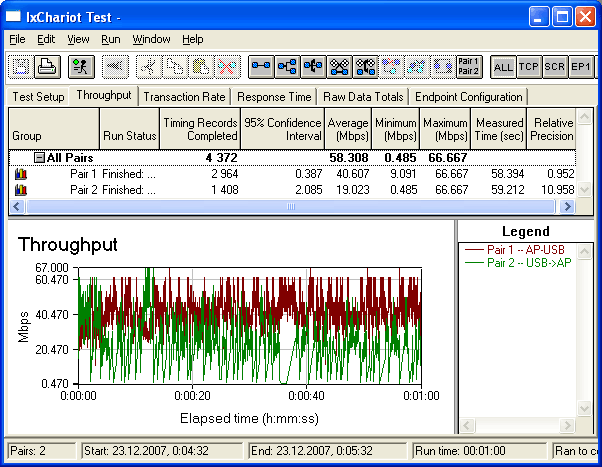

Порівняльне тестування працездатності на швидкості з'єднання 300 Мбіт/с з прямою видимістю на відстані два метри без шифрування каналу.

В обох напрямках.

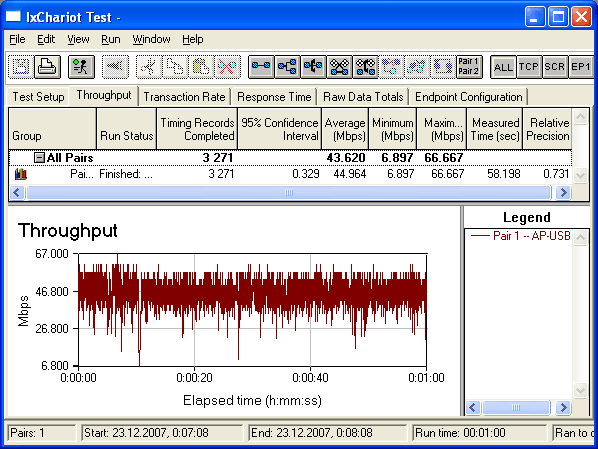

Потік даних від пункту доступу до USB адаптера.

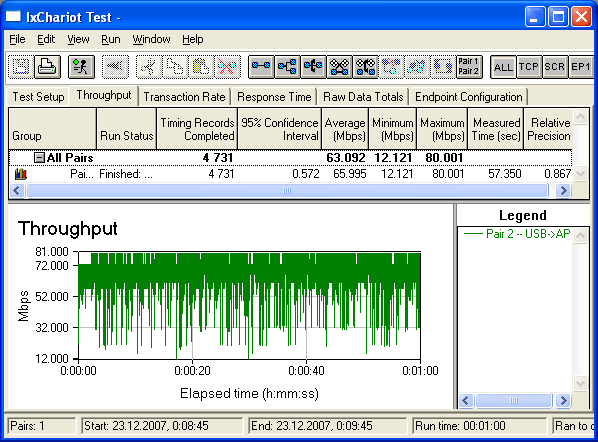

Потік даних від USB адаптера до пункту доступу.

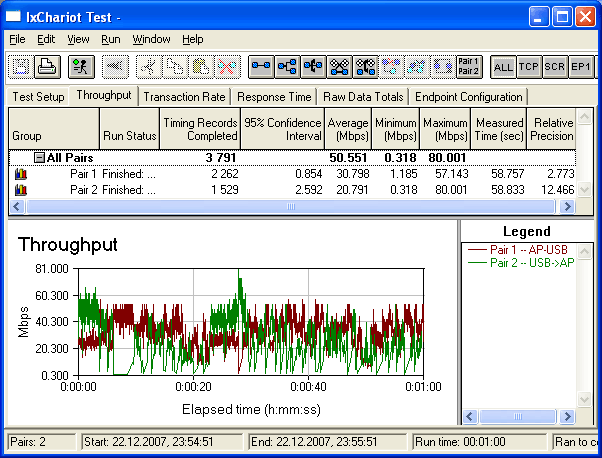

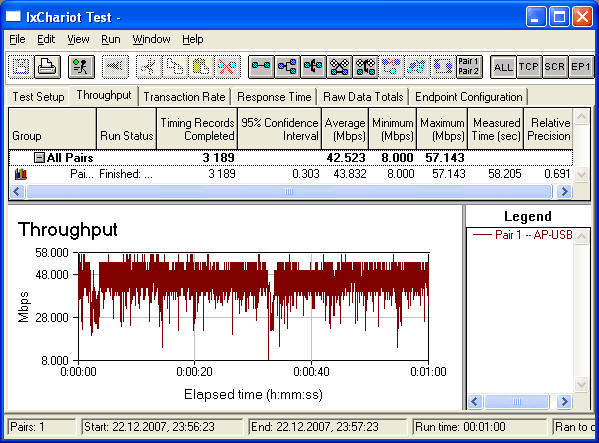

Порівняльне тестування працездатності на швидкості з'єднання 300 Мбіт/с з прямою видимістю на відстані два метри з використанням шифруванняWPA2.

В обох напрямках.

Потік даних від пункту доступу до USB адаптера.

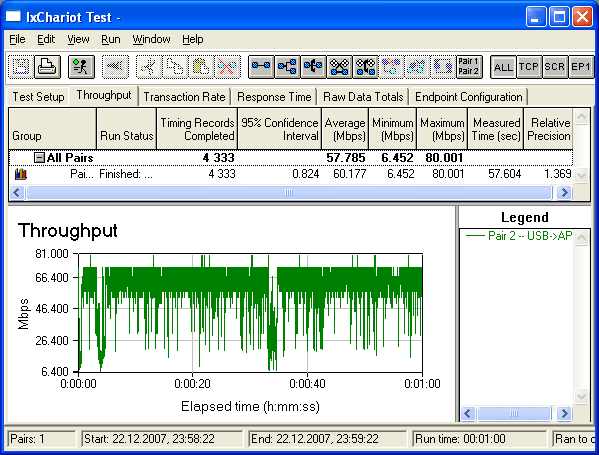

Потік даних від USB адаптера до пункту доступу.

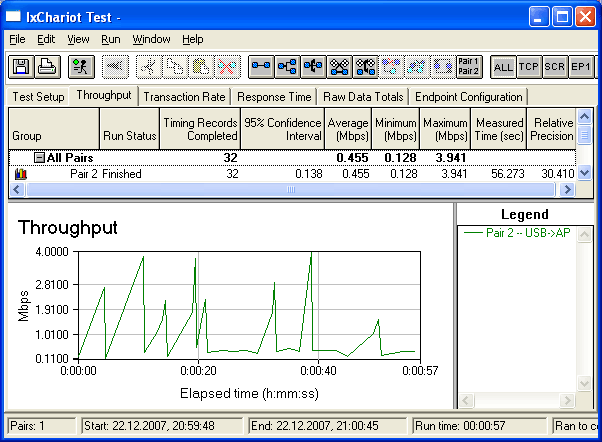

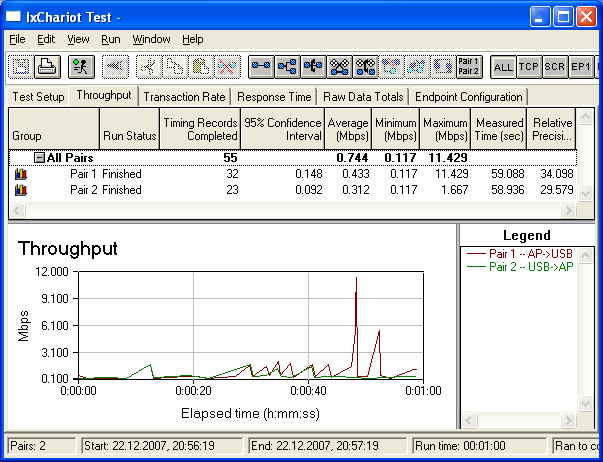

Порівняльне тестування працездатності через два поверхи панельної багатоповерхівки без шифрування каналу.

В обох напрямках.

Потік даних від пункту доступу до USB адаптера.

Потік даних від USB адаптера до пункту доступу.

Згідно результатам тестів можна зробити висновок, що в найкращих умовах середня швидкість передачі склала 63 Мбіт/с, а при пікових змінах 80 Мбіт/с. Враховуючи участь у тестуванні чотирьох пристроїв, що підтримують IEEE 802.11n ( D-Link DWA-142 і DWA-547, ASUS WL-500W і WL-130n), можна сказати про нормальну працездатність екземпляру, який розглядаємо. Але варто відзначити, що інші моделі, які потрапили на тестування, мали три зовнішні антени, а дана модель має дві внутрішні. Також можна сказати про нормальну сумісність перерахованих вище адаптерів з підтримкою IEEE 802.11n між собою, якщо ми не кажемо про швидкість з'єднання 300 Мбіт/с, а про реальну швидкість передачі даних до 80 Мбіт/с.

По проникненню через залізобетонні перешкоди і стійкості до перешкод від побутової техніки можна суб'єктивно зробити висновок про більш високі швидкості передачі даних для обладнання з підтримкою IEEE 802.11n, у порівнянні з g стандартом у тяжких умовах роботи. Але на цей фактор значно впливає використання більш якісної антени або їх кількість, ніж специфіка стандарту IEEE 802.11n.

Висновки

Адаптер DWA-142 від компанії D-Link можна порекомендувати як цікаве, а головне компактне і мобільне рішення з оригінальним дизайном для організації доступу до мережі Wi-Fi через роз’єм USB 2.0 через підключення по протоколу IEEE 802.11n. Поряд з досить гарною якістю виконання і нормальною забезпечуваною швидкістю доступу, даний зразок має непогану підтримку з боку розробника і гарну вартість за рішення такого рівня. Трохи псують картину ряд нюансів, таких як не дуже стабільна робота, швидше за все пов'язана з першочерговою направленістю на оригінальний дизайн, і зовсім неякісна реалізація функції пункту доступу. Крім того, програмне забезпечення, запропоноване виробником, має малий функціонал і не завжди зручний у використанні.

Плюси:

  • Дуже практичний, футуристичний і строгий дизайн.
  • Немає зовнішньої антени, що випирає.
  • Висока швидкість передачі даних, відносно стандарту IEEE 802.11g, зі швидкістю до 80 Мбіт/с (замість заявлених 300).
  • Досить швидке, встановлення адаптера у ПК, яке не викликає складностей.
  • Можливість встановлення на відстані півтора метрів від корпусу комп'ютера.

Мінуси:

  • Недосяжність заявленої швидкості з'єднання 300 Мбіт/с.
  • Мала стійкість створеного каналу до перешкод.
  • Заявлена функція роботи в режимі пункту доступу реалізована дуже посередньо.
