Огляд AiMesh-системи ASUS ZenWiFi AX Mini (XD4): 557 м2 стабільного мережевого покриття

Минулого разу ми оцінили можливості AiMesh-системи ASUS ZenWiFi AX (XT8) класу AX6600. Це продуктивний і потужний комплект, але не всі погодяться віддати за його переваги близько $500.

ASUS це прекрасно розуміє, і підготувала більш доступну і менш продуктивну альтернативу у вигляді комплекту ASUS ZenWiFi AX Mini (XD4). Він містить роутер і два вузли для покриття загальної площі в 557 м² і коштує близько $350. Можна заощадити і взяти за $270 варіант з одним вузлом для покриття 310 м².

У будь-якому разі ви отримуєте не тільки можливість швидкої організації бездротової мережі і легкого її масштабування шляхом додавання нових вузлів, але і підтримку актуального на даний момент стандарту Wi-Fi 6 (802.11ax) з багатьма його перевагами. А максимальної загальної теоретичної пропускної спроможності в 1775 Мбіт/с вистачить для комфортної роботи багатьох пристроїв. На цьому переваги ASUS ZenWiFi AX Mini (XD4) не закінчуються, але, можливо, у цього комплекту є і свої недоліки? Перевірку почнемо з огляду характеристик.

Специфікація

Модель	ASUS ZenWiFi AX Mini (XD4)
Тип	Mesh-система
Клас пристрою	AX1800
Стандарти бездротового зв'язку	IEEE 802.11a, IEEE 802.11b, IEEE 802.11g, IEEE 802.11n, IEEE 802.11ac, IEEE 802.11ax, IPv4, IPv6
Підтримувані частотні діапазони	2,4 / 5 ГГц
Максимальна пропускна здатність	802.11n: до 300 Мбіт/с 802.11ac: до 867 Мбіт/с 802.11ax (2,4 ГГц): до 574 Мбіт/с 802.11ax (5 ГГц): до 1201 Мбіт/с
Кількість антен	2 х дводіапазонні, внутрішні
Конфігурація прийому/передачі	2,4 ГГц 2 x 2 5 ГГц 2 x 2
Об'єм оперативної пам'яті	256 МБ
Обсяг постійної пам'яті	256 МБ
Зовнішні інтерфейси	XD4R: 1 х RJ45 (10/100/1000 WAN/LAN) 1 x RJ45 (10/100/1000 LAN) XD4N: 1 x RJ45 (10/100/1000 LAN)
Захист бездротової мережі	WPA3-Personal, WPA2-Personal, WPA-Personal, WPA-Enterprise, WPA2-Enterprise, WPS
Підтримка VPN	IPSec Pass-Through, PPTP Pass-Through, OpenVPN сервер, PPTP клієнт, L2TP клієнт, OpenVPN клієнт
Корисні функції та можливості	Router app, MU-MIMO, Airtime Fairness, Smart Connect, Аналіз трафіку, QoS, AiProtection Classic, Батьківський контроль, Гостьова мережа (9), VPN сервер, VPN клієнт, IPTV, OFDMA, Bandwidth Limiter, Beamforming
Кнопки	WPS, Reset
Сумісні ОС	Windows 10, Windows 8, Windows 7 Mac OS X 10.6 або вище iOS9.0 (опціонально) або вище Android
Розміри	90 х 90 х 80 мм
Маса	295 г (XD4R) 290 г (XD4N)
Сторінка пристрою	ASUS ZenWiFi AX Mini (XD4)
Сайт виробника	ASUS

Упаковка і комплект постачання

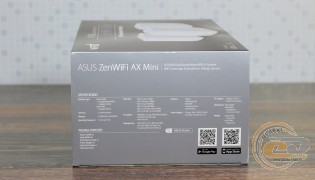

ASUS ZenWiFi AX Mini (XD4) приїхала до нас у великій картонній коробці з інформативною кольоровою поліграфією. На її боках можна оцінити зовнішній вигляд компонентів Mesh-системи, вивчити їх ключові особливості і характеристики. Але є один спірний момент: загальна площа покриття на коробці вказана в 557 м² (6000 футів²), а на офіційній сторінці - 450 м² (4800 футів²).

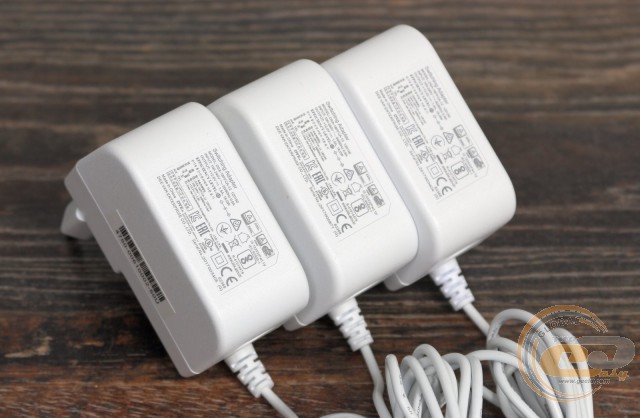

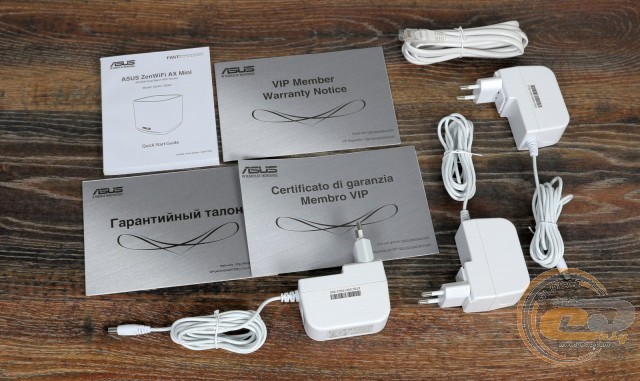

Комплект постачання містить набір паперової документації, патч-корд і три ідентичних блоки живлення ASUS DSA-18PFCA-12 потужністю 18 Вт. Параметри вхідного змінного сигналу становлять 100 - 240 В при 0,6 А і частоті 50/60 Гц, а на виході отримуємо 12 В при 1,5 А. Довжина кабелю живлення становить 1,8 м.

Зовнішній вигляд та апаратна платформа

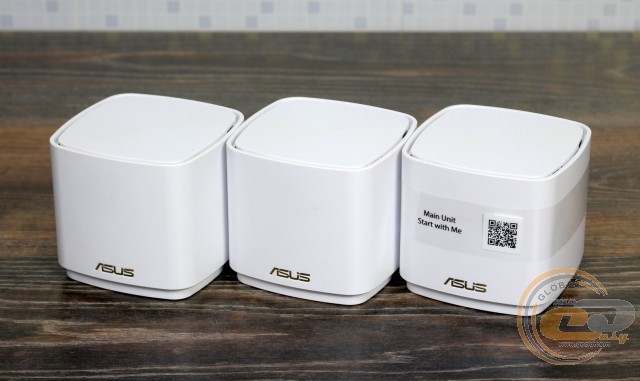

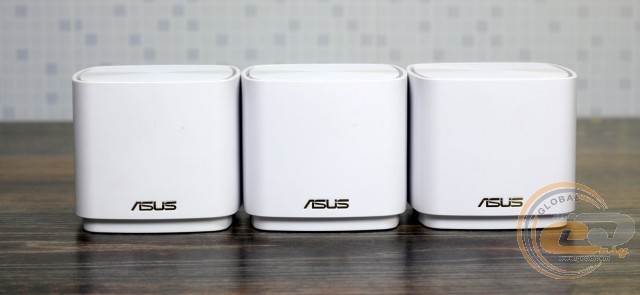

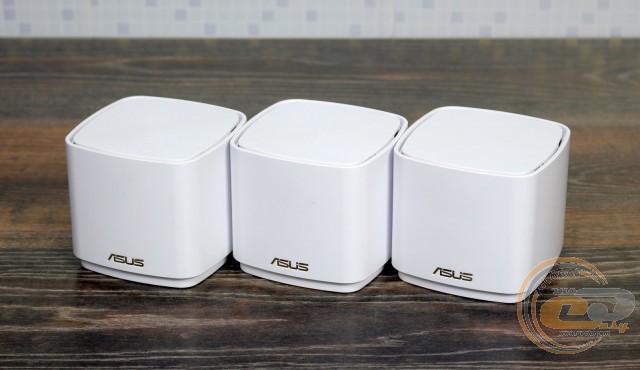

Кожен елемент AiMesh-системи ASUS ZenWiFi AX Mini (XD4) володіє простим і лаконічним дизайном в білому кольорі. На головному з них, який іменується роутером або маршрутизатором, є особлива наклейка - саме з нього необхідно починати розгортання мережі.

Якщо з яких-небудь причин наклейки не виявилося на місці, то роутер легко дізнатися за іншими ознаками. По-перше, трохи відрізняються назви моделей: XD4R для роутера і XD4N для другорядних вузлів. По-друге, лише у маршрутизатора є порт WAN/LAN для підключення інтернет-кабелю, а у інших є тільки один LAN. По-третє, QR-код для підключення до бездротової мережі є тільки на головному пристрої.

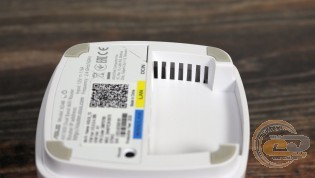

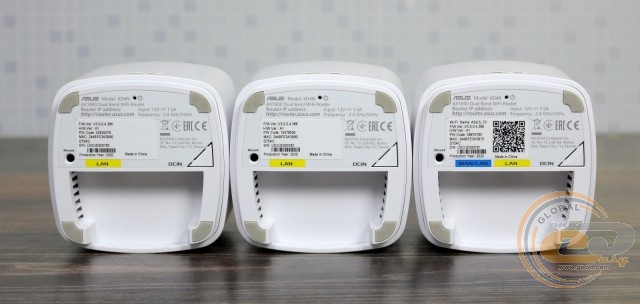

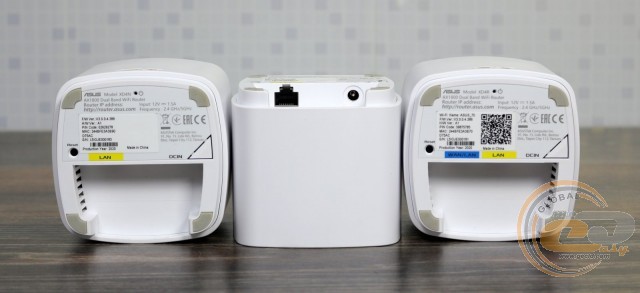

Також на нижньому боці є чотири гумові ніжки для надійного утримання на столі, індикатор живлення, втоплена кнопка Reset і наклейки з корисною інформацією: назвою мережі Wi-Fi, MAC-адресою, параметрами живлення, IP-адресою для налаштування і т.д.

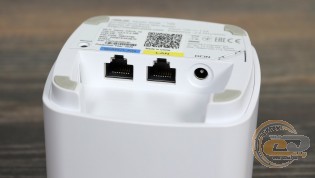

Усі інтерфейси продумано розташовані в поглибленні нижнього боку. Бічний простір інженери використовували для поліпшення температурного режиму всередині пристроїв за рахунок вентиляційних прорізів.

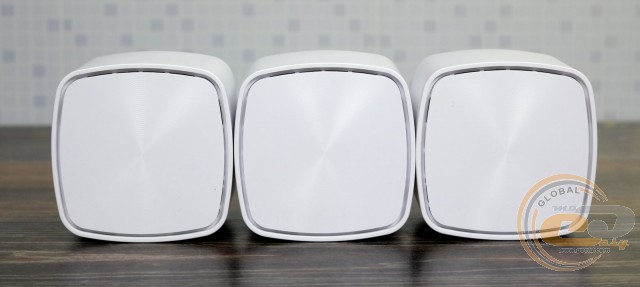

На верхньому боці увагу привертає кришка з фірмовим концентричних візерунком. Під нею ховаються вентиляційні отвори.

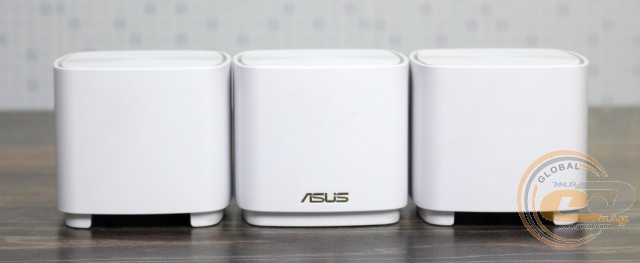

Кабель «магічним» чином виходить з-під пристроїв, але при погляді зверху або збоку самих інтерфейсних роз'ємів не видно. Решта боку пустують, створюючи гармонійний образ в стилі мінімалізму.

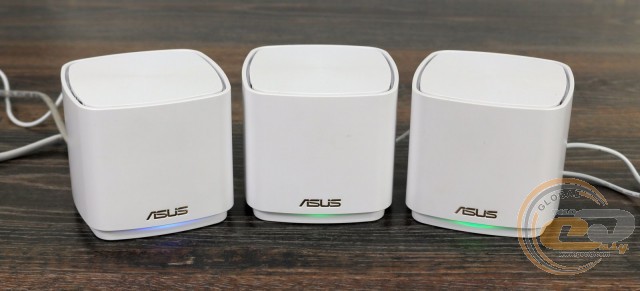

Про режим роботи пристроїв сигналізує м'яке і ненав'язливе свічення. Синій колір вказує на те, що ASUS ZenWiFi AX Mini готовий до налаштування. Білий свідчить про коректну роботу. Жовтий колір загориться в тому разі, якщо сигнал між роутером і вузлами слабкий. Червоне світло на роутері сигналізує про втрати інтернет-з'єднання, а на вузлах - про відключення від роутера.

Функціональні можливості

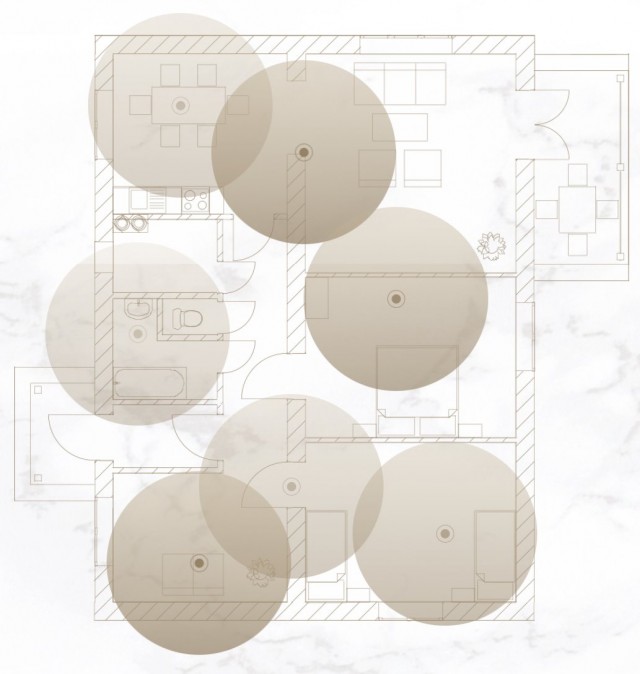

Тепер давайте коротко пробіжимося по ключовим особливостям і перевагам ASUS ZenWiFi AX Mini (XD4). Перша з них - швидке розгортання бездротової мережі з можливістю її легкого масштабування в майбутньому. Роутера і двох вузлів вистачає для покриття приміщення площею 557 м² (450 м² згідно з офіційним сайтом). Якщо площа вашого приміщення не перевищує за 310 м², то вам вистачить маршрутизатора і одного вузла.

Підтримка стандарту Wi-Fi 6 (802.11ax) і загальної пропускної спроможності в 1800 Мбіт/с вистачить для комфортного стрімінга в роздільності 8K або для швидкого споживання інтернет-контенту декількома пристроями.

Крім того, ви отримуєте низку супутніх переваг. Детальніше про них можна почитати в огляді роутера ASUS RT-AX88U. А тут лише коротко нагадаємо ключові моменти, які стосуються ASUS ZenWiFi AX Mini (XD4):

• підтримка каналів шириною 80 МГц з модуляцією 1024QAM для підвищення щільності упаковки інформації
• підтримка технології OFDMA для одночасної передачі даних по одному каналу для різних пристроїв з використанням кольорового маркування пакетів
• підтримка Wi-Fi 6 для обох частотних діапазонів
• інтеграція функції Target Wake Time дозволяє максимум в 7 разів знизити енергоспоживання підключених до бездротової мережі клієнтських пристроїв
• повна сумісність з стандартами попередніх версія (Wi-Fi 5, Wi-Fi 4 і т.д.)
• підтримка корисних технологій Airtime Fairness, Smart Connect, Beamforming та інших

Наступною перевагою ASUS ZenWiFi AX Mini (XD4) є гнучкість найменування бездротових мереж: можна задати одне ім'я для всієї мережі або окремі для кожного частотного діапазону.

Кожен вузол системи ASUS ZenWiFi AX Mini (XD4) оснащений портом RJ45. Якщо з'єднати їх провідним каналом для обміну технічною інформацією, то бездротові канали будуть в повній мірі віддані на відкуп клієнтським пристроїв.

Дуже важливою перевагою є простота налаштування і конфігурації системи. Усе можна виконати один раз за допомогою смартфона. Надалі вузли системи синхронізуються між собою в автоматичному режимі.

Йдемо далі. Разом з ASUS ZenWiFi AX Mini (XD4) ви отримуєте систему інформаційного захисту AiProtection Classic з гнучкими інструментами батьківського контролю. Вона містить в собі:

• регулярні автоматичні оновлення прошивки
• синхронізацію з хмарною антивірусною базою даних Trend Micro
• блокування небезпечних сайтів, які потрапили в базу даних Trend Micro
• блокування інфікованих пристроїв, щоб запобігти витоку вашої персональної інформації на віддалені сервери
• можливість налаштування функції батьківського контролю, щоб обмежити дітям час перебування в онлайні і вберегти від інтернет-залежності

І все це ви отримуєте без додаткової абонплати або інших прихованих платежів.

Якщо ви використовуєте інтелектуальні технології або помічники для створення «розумного» будинку, то ASUS ZenWiFi AX Mini (XD4) відмінно в нього впишеться завдяки підтримці сервісів Alexa, IFTTT та інших.

І, звичайно ж, цей комплект вписується в систему ASUS AiMesh і може використовуватися з іншими сумісними роутерами і мережевими пристроями для масштабування мережі.

Налаштування роутера

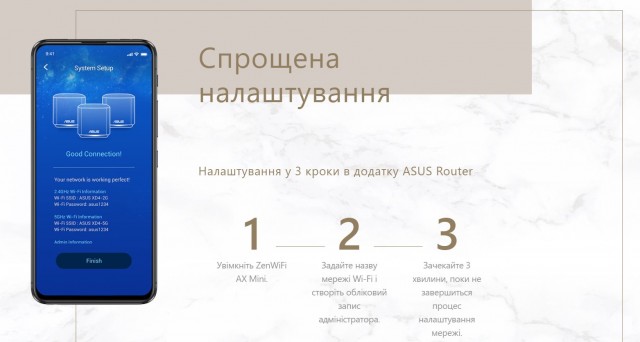

Для налаштування бездротової мережі можна скористатися мобільним додатком ASUS Router. Далі все дуже просто: вмикаємо ASUS ZenWiFi AX Mini (XD4), створюємо мережу Wi-Fi, задаємо для неї ім'я користувача і пароль і чекаємо кілька хвилин, поки система проводить автоматичне налаштування.

Після цього ви отримуєте доступ до розширеного меню. З його допомогою можна додати вузол або маршрутизатор в створену мережу, розширивши зону покриття, переглянути інформацію про мережі Wi-Fi, керувати світловими індикаторами на роутері/вузлах, проводити діагностику мережі, активувати функцію батьківського контролю і багато іншого. Для зручності передбачено кілька мовних локалізацій, включаючи українську та російську.

Якщо ж ви звикли до роботи за комп'ютером, то слід у веб-браузері перейти за адресою http://router.asus.com/. Після успішного входу ви отримаєте доступ до всіх перерахованих вище і навіть більшій кількості параметрів, включаючи налаштування гостьовій мережі, VPN і брандмауера, перегляд системного журналу і додавання «розумних» помічників. У цьому разі зручніше отримувати і читати підказки до тих налаштувань, з якими ви не знайомі.

Тестування

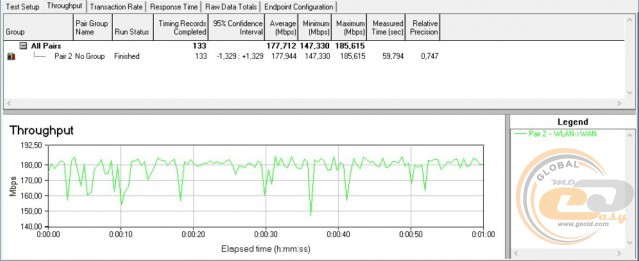

ASUS ZenWiFi AX Mini (XD4) була протестована в різних режимах передачі даних - у бездротових мережах, а також з дротового в бездротову і назад. Під час тестування були дотримані такі умови:

• тестування проходило при видаленні Mesh-точок на відстань не менше трьох метрів
• пропускна здатність Wi-Fi-каналу вимірювалися на частотах 2,4 і 5 ГГц
• пропускна здатність дротового сегмента вимірювалася в умовах неекранованої крученої пари з пропускною спроможністю до 1000 Мбіт/с

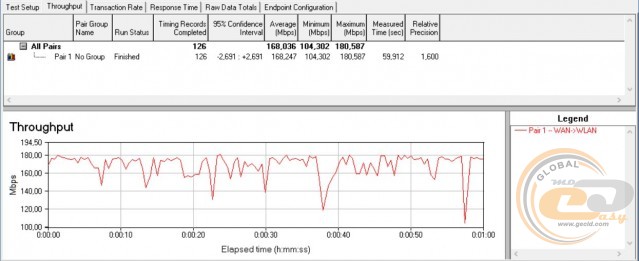

Порівняльне тестування роботи на частоті 2,4 ГГц з використанням шифрування WPA2

Потік даних в обох напрямках

Потік даних від клієнта до маршрутизатора

Потік даних від маршрутизатора до клієнта

Система ASUS ZenWiFi AX Mini (XD4) належить до класу AX1800. Для більш наочного порівняння підставимо результати недавно протестованої Mesh-системи ASUS ZenWiFi AX (XT8) класу AX6600.

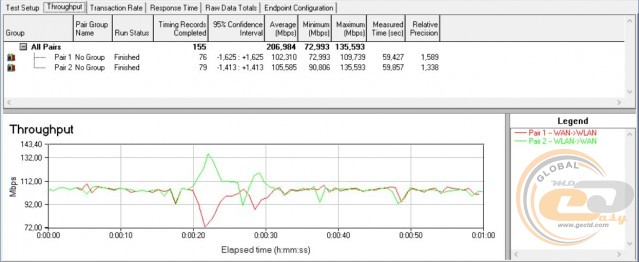

На частоті 2,4 ГГц ASUS ZenWiFi AX Mini (XD4) демонструє вражаючий результат: сума середніх швидкостей в двох напрямках досягає 207 Мбіт/с. У більш дорогого і потужного комплекту вона не перевищує за 175 Мбіт/с.

Порівняльне тестування роботи на частоті 5 ГГц з використанням шифрування WPA2

Потік даних в обох напрямках

Потік даних від клієнта до маршрутизатора

Потік даних від маршрутизатора до клієнта

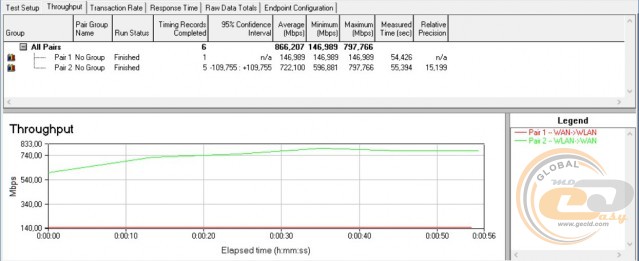

При переході в діапазон 5 ГГц сума середніх швидкостей в двох напрямках у тестового комплекту піднімається до 866 Мбіт/с. Це відмінний показник для системи з одним 5-ГГц каналом. В активі ASUS ZenWiFi AX (XT8) два канали по 5 ГГц, аналогічні показники яких становлять 845 і 1051 Мбіт/с. Тобто ASUS ZenWiFi AX Mini (XD4) цілком підходить для економних користувачів, яким вистачить і одного 5-ГГц каналу.

Порівняльне тестування роботи в режимі Mesh

Також ми перевірили тестування в режимі AiMesh. Для цього роутер (XD4R) з'єднали за допомогою кабелю з одним вузлом (XD4N1), а потім передавали сигнал на другий вузол (XDN2) у бездротовому режимі на частоті 5 ГГц. Сума середніх швидкостей в двох напрямках в такому разі досягла 777 Мбіт/с.

Порівняльне тестування швидкості проходження пакетів через NAT-службу маршрутизатора

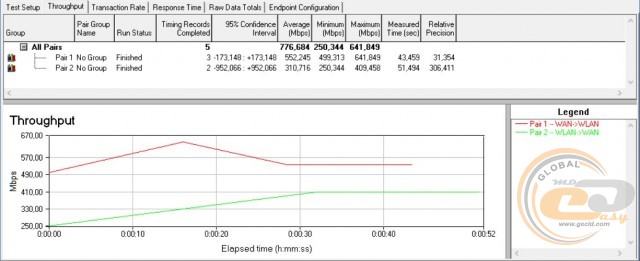

Потік даних в обох напрямках

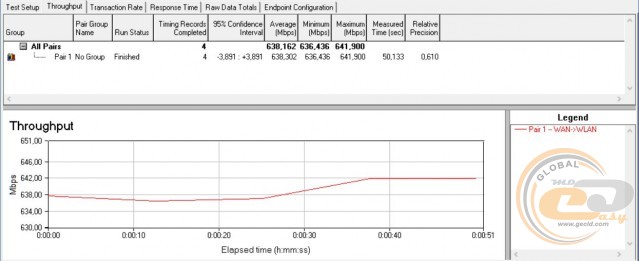

Потік даних від маршрутизатора до клієнта

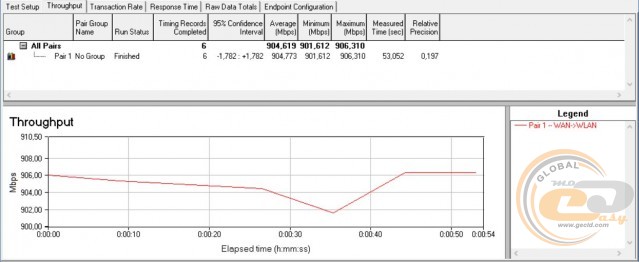

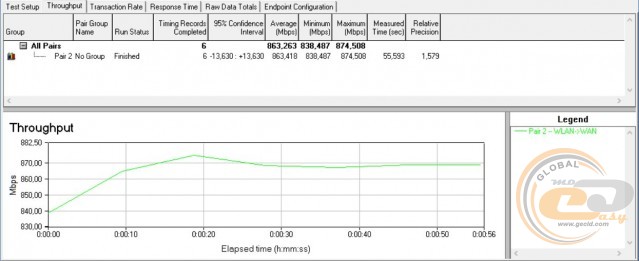

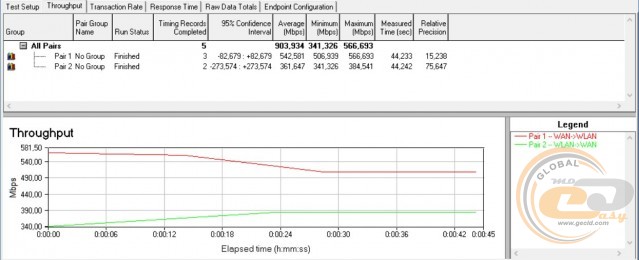

Питань до реалізації NAT-служби у ASUS ZenWiFi AX Mini (XD4) також не виникло: сума середніх швидкостей в обох напрямках досягла 904 Мбіт/с.

Підсумок

Ще кілька років тому Mesh-системи на нашому ринку були якоюсь дивиною. Зараз вже є достатня їх різноманітність, щоб ви могли підібрати підходящий саме під ваші запити комплект. ASUS ZenWiFi AX Mini (XD4) напевно буде в шорт-листі багатьох покупців.

Чим хороша ця модель? По-перше, вона виділяється симпатичним і лаконічним зовнішнім виглядом в білому кольорі. Далекі від техніки люди легко можуть сплутати роутер і вузли з декоративними елементами - і це плюс!

По-друге, ASUS ZenWiFi AX Mini (XD4) надає вам доступ до стандарту Wi-Fi 6 з низкою супутніх переваг і двома частотними діапазонами. Максимальна теоретична пропускна здатність досягає 1775 Мбіт/с, а на практиці комбінована сума середніх швидкостей в двох напрямках для обох частот становить 1073 Мбіт/с. Цього достатньо для комфортного виходу в мережу декількох десятків пристроїв.

По-третє, ASUS ZenWiFi AX Mini (XD4) підтримує всі переваги систем AiMesh і дозволяє легко розгортати і масштабувати бездротову мережу, додаючи в неї нові вузли або сумісні пристрої. Для налаштування та моніторингу можна використовувати мобільний додаток або веб-інтерфейс. І, звичайно ж, ви отримуєте низку переваг, включаючи систему захисту AiProtection Classic, можливість встановлення VPN-сервера і клієнта, створення гостьових мереж і багато іншого.

Будь-яких проблем або слабких боків в ASUS ZenWiFi AX Mini (XD4) ми не виявили. Це дійсно цікавий варіант для створення великої і швидкої бездротової мережі в будинку або офісі з якісним покриттям і мінімальною кількістю «сліпих зон».

Переваги:

• підтримка стандарту Wi-Fi 6 (802.11ax) і двох частотних діапазонів
• гідний рівень продуктивності в своєму сегменті
• наявність в комплекті роутера і двох вузлів для покриття бездротовим сигналом площі до 557 м²
• підтримка AiMesh
• простота в масштабуванні мережі шляхом підключення нових сумісних пристроїв
• підтримка технології захисту AiProtection Classic
• симпатичний лаконічний дизайн і якісна збірка корпуса
• для моніторингу та налаштування можна використовувати мобільний додаток або більш звичний веб-інтерфейс
• можливість створення однієї або декількох SSID
• підтримка протоколу IPv6
• підтримка VPN і гостьових мереж
• підтримка ряду корисних технологій (MU-MIMO, Airtime Fairness, Smart Connect, OFDMA, Beamforming та інших)

Автор: Сергій Буділовський
Переклад: Лілія Масюк

Висловлюємо подяку українському представництву компанії ASUS за наданий для тестування Mesh Wi-Fi-системи.
