Огляд бездротової AiMesh Wi-Fi-системи ASUS ZenWiFi AC Mini (CD6): Wi-Fi 5 для великого будинку

Нещодавно у нас на тестуванні побував набір ASUS ZenWiFi AX Mini (XD4), що складається з трьох компактних елементів. У цілому вони створюють одну мережу стандарту Wi-Fi 6 із площею покриття до 557 м². Правда, при ціні близько $330 таке задоволення виявиться по кишені далеко не всім.

Тому в даному матеріалі ми поговоримо про більш привабливу з точки зору вартості Wi-Fi-системуа ASUS ZenWiFi AC Mini (CD6). Її складові підтримують стандарт Wi-Fi 5, що напевно позначиться на швидкості бездротового сегмента. Та й площа покриття трохи скромніше - 465 м². Зате і цінник такої системи помітно нижче - всього $215. Що ж, давайте подивимося на реальні її можливості, тим більше що у нас вже є з чим порівняти.

Специфікація

Модель	ASUS ZenWiFi AC Mini (CD6)
Тип	Двохдіапазонна Mesh Wi-Fi-система
Модель і кількість застосовуваних роутерів	3 х ASUS ZenWiFi CD6
Клас пристрою	AC1500
Стандарти бездротового зв'язку	802.11a/b/g/n/ac (Wi-Fi 5)
Підтримувані частотні діапазони	2,4 / 5 ГГц
Максимальна пропускна здатність	11 Мбіт/с (b) 54 Мбіт/с (a/g) 600 Мбіт/с (n) 867 Мбіт/с (ac)
Антени	4 х внутрішні
Зовнішні інтерфейси роутера (CD6R)	1 х RJ45 (10/100/1000 WAN) 3 x RJ45 (10/100/1000 LAN)
Зовнішні інтерфейси вузла (CD6N)	2 x RJ45 (10/100/1000 LAN)
Процесор	Qualcomm QCN5502
Обсяг пам'яті оперативної/постійної	128 МБ/32 МБ
Кнопки	Reset, WPS
Гостьові мережі	3 х на частоті 2,4 ГГц 3 х на частоті 5 ГГц
Захист бездротової мережі	WPA/WPA2-PSK, WPA/WPA2-Enterprise, WPS
Підтримувані протоколи	IPv4, IPv6
Блок живлення	12 Вт (12 В при 1 А)
Розміри	140 х 70 х 70 мм
Маса	255-257 г
Сумісні ОС	Windows 7/8/8.1/10 Mac OS X 10.8 Linux
Сторінка пристрою	ASUS ZenWiFi AC Mini (CD6)
Сайт виробника	ASUS

Упаковка та комплект постачання

Гарне оформлення упаковки нам добре знайоме з інших протестованих раніше моделей лінійки ASUS ZenWiFi. Як завжди, тут міститься перелік ключових особливостей і характеристик (знання англійської традиційно вітається).

Комплект постачання містить паперову документацію, три патч-корди в вигляді шлейфів і три блоки живлення.

Останні мають скромну потужність в 12 Вт (12 В при 1 А). З огляду на характерну для Mesh-систем відсутність USB-портів, даного значення буде цілком достатньо.

Зовнішній вигляд та апаратна платформа

При створенні такого роду пристроїв зовнішність грає далеко не останню роль. Комплект ASUS ZenWiFi AC Mini (CD6) стане прикрасою будь-якого інтер'єру завдяки зусиллям дизайнерів.

Кожен пристрій має розміри 140х70х70 мм при вазі трохи більше за 250 г. На відміну від вузлів ASUS ZenWiFi AX Mini (XD4), які більше нагадують кубики, тут маємо компактні «хмарочоси» з добре впізнаваними деталями.

Практичний матовий пластик, напис ASUS і світлодіод - той випадок, коли мінімалізм виглядає дорого і елегантно. Вентиляційні отвори заховані знизу ...

... і вгорі, по периметру кришки.

Усі інтерфейси і елементи управління розмістилися в тильних частинах. При погляді сюди можна легко відрізнити головний вузол (Router) від двох залежних (Node). Усі вони обладнані кнопками WPS і Reset, роз'ємами живлення (кнопки ввімкнення не передбачені) і дротовими інтерфейсами.

Саме в центральному пристрої розміщений порт WAN, до якого підключається кабель інтернет-провайдера. Поруч знайшлося місце для трьох роз'ємів LAN. А ось в двох інших пристроях таких всього два. Радує, що в усіх випадках маємо порти з пропускною спроможністю 1 Гбіт/с.

Крім вентиляційних отворів і ніжок, на нижніх панелях є наклейки з MAC-адресами вузлів, інформацією для входу в налаштування і деякими іншими відомостями.

А на дні головного роутера є ще і QR-код для швидкого Wi-Fi-підключення.

Про режим роботи кожного з вузлів ASUS ZenWiFi AC Mini (CD6) сигналізує світлодіод з приємним світлом. Синій колір вказує на готовність до налаштування, білий - на коректну роботу, жовтий - на слабкий сигнал між роутером і вузлами. А ось червоне свічіння сигналізує про втрату інтернет-з'єднання або про відключення залежних вузлів від головного.

Апаратна платформа та функціональні можливості

За продуктивність кожної складової ASUS ZenWiFi AC Mini (CD6) відповідає процесор Qualcomm QCN5502, 128 МБ оперативної пам'яті і 32 МБ постійної.

На відміну від більш дорогого ASUS ZenWiFi AX Mini (XD4), тут немає підтримки Wi-Fi 6 (802.11ax). Максимальна пропускної здатності в 1500 Мбіт/с забезпечена завдяки роботі в двох частотних діапазонах: 2,4 ГГц (до 600 Мбіт/с, 802.11n) і 5 ГГц (до 867 Мбіт/с, 802.11ac). У сумі маємо відповідність класу пристроїв AC1500.

Решта ключових особливостей та переваг набору тут такі ж, як і у більш дорогого ASUS ZenWiFi AX Mini (XD4). У числі перших - швидке розгортання бездротової мережі з можливістю її легкого масштабування в майбутньому. Головного роутера і двох вузлів вистачає для покриття приміщення площею 465 м².

Наступною перевагою ASUS ZenWiFi AC Mini (CD6) є гнучкість найменування бездротових мереж: можна задати одне ім'я для всієї мережі або окремі для кожного частотного діапазону.

Кожен вузол системи оснащений як мінімум парою портів RJ45. Якщо з'єднати їх дротовим каналом для обміну технічною інформацією, то бездротові канали будуть в повній мірі віддані на відкуп клієнтським пристроїв.

Дуже важливою перевагою є простота налаштування і конфігурації системи. Усе можна виконати один раз за допомогою смартфона. Надалі вузли системи синхронізуються між собою в автоматичному режимі.

Йдемо далі. Разом з ASUS ZenWiFi AC Mini (CD6) ви отримуєте систему інформаційного захисту AiProtection Classic з гнучкими інструментами батьківського контролю. Вона містить в собі:

• регулярні автоматичні оновлення прошивки;
• синхронізацію з хмарної антивірусною базою даних Trend Micro для блокування небезпечних сайтів;
• блокування інфікованих пристроїв, щоб запобігти витоку вашої персональної інформації на віддалені сервери;
• ввімкнення фільтрації URL-адрес і обмеження часу перебування в глобальній мережі.

І все це доступно без додаткової абонплати на весь час користування набором пристроїв.

Якщо ви використовуєте інтелектуальні технології або помічники для створення «розумного» будинку, то ASUS ZenWiFi AC Mini (CD6) відмінно в нього впишеться завдяки підтримці сервісів Alexa, IFTTT та інших.

І, звичайно ж, цей комплект вписується до системи ASUS AiMesh і може застосовуватися з іншими сумісними роутерами і мережевими пристроями для масштабування мережі.

Налаштування роутера

Для налаштування бездротової мережі можна скористатися мобільним додатком ASUS Router (мається на App Store і Google Play). Для цього необхідно ввімкнути ASUS ZenWiFi AC Mini (CD6), через додаток створити Wi-Fi-мережу і дочекатися завершення налаштування. Після цього всі вузли системи автоматично синхронізуються між собою.

Далі ви отримуєте доступ до розширеного меню. З його допомогою можна додати вузол або маршрутизатор в створену мережу, розширивши зону покриття, переглянути інформацію про мережі Wi-Fi, керувати світловими індикаторами, проводити діагностику мережі, активувати функцію батьківського контролю і багато іншого. Для зручності передбачено кілька мовних локалізацій, включаючи українську та російську.

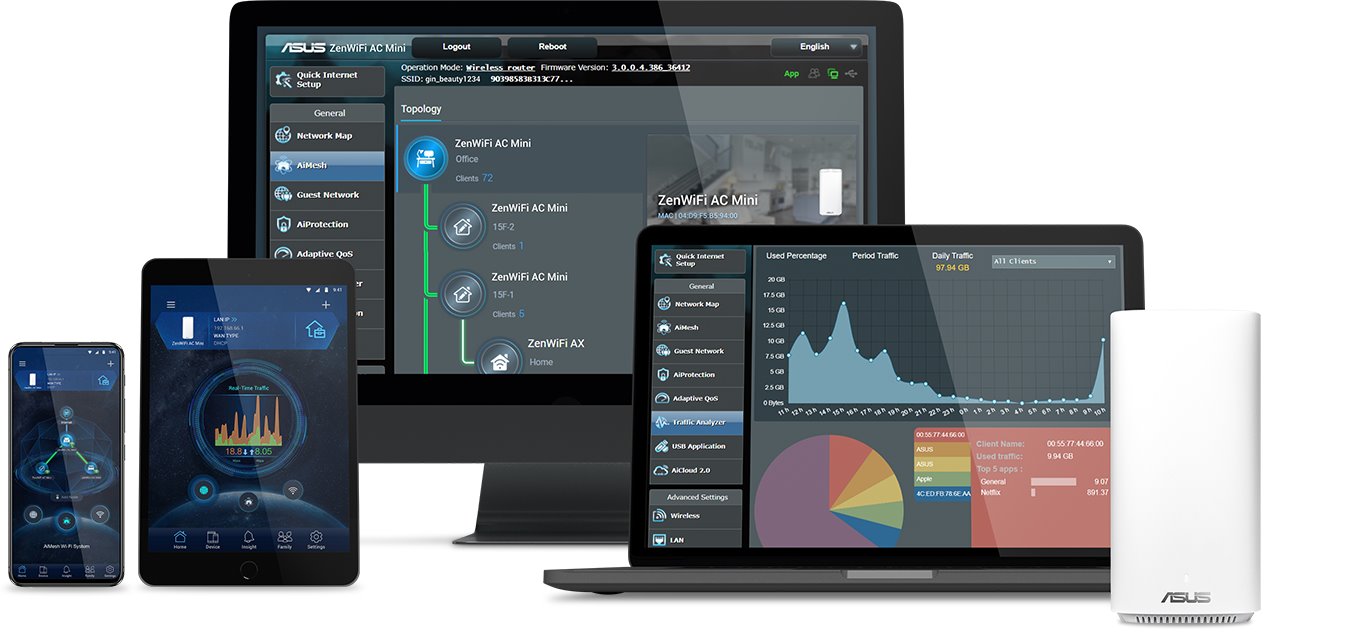

Також налаштування можна виконати через веб-браузер за адресою http://router.asus.com/. З можливостей відзначимо управління кожної з основних мереж (2,4 ГГц і 5 ГГц) і до 6-ти гостьових, згадану вище функцію батьківського контролю, моніторинг трафіку і VPN-сервера. І це ще не повний перелік.

Тестування

Mesh-система була протестована в різних режимах передачі даних - в кабельній мережі, в бездротових мережах, а також з дротової в бездротові і назад. Під час тестування були дотримані такі умови:

• тестування проходило при видаленні Mesh-точок на відстань не менше трьох метрів;
• пропускна здатність Wi-Fi-каналу замерялась на частотах 2,4 і 5 ГГц;
• пропускна здатність дротового сегмента вимірювалася в умовах неекранованої крученої  пари з пропускною спроможністю до 1000 Мбіт/с.

Порівняльне тестування роботи на частоті 2,4 ГГц з використанням шифрування WPA2

Потік даних в обох напрямках

Потік даних від клієнта до маршрутизатора

Потік даних від маршрутизатора до клієнта

У першому тесті сума середніх швидкостей в двох напрямках у ASUS ZenWiFi AC Mini (CD6) склала 148 Мбіт/с, що досить добре. Для порівняння: у систем ASUS Lyra (AC2200) і ASUS Lyra Trio (AC1750) даний показник виявився на рівні 144 і 128 Мбіт/с відповідно. А ось ASUS ZenWiFi AX Mini (XD4) класу AX1800 передає в середньому при 207 Мбіт/с (+40%).

Порівняльне тестування роботи на частоті 5 ГГц з використанням шифрування WPA2

Потік даних в обох напрямках

Потік даних від клієнта до маршрутизатора

Потік даних від маршрутизатора до клієнта

При переході на 5 ГГц сума середніх швидкостей в двох напрямках досягає 726 Мбіт/с. Це перевищує показники пристроїв ASUS Lyra (544 Мбіт/с) і ASUS Lyra Trio (633 Мбіт/с) із підтримкою того ж Wi-Fi 5, але більш високого класу. Ну а дорожчий ASUS ZenWiFi AX Mini (XD4) із підтримкою Wi-Fi 6 закономірно виривається вперед з показником 866 Мбіт/с (+19%).

Слід врахувати, що ми тестували пристрої в багатоквартирному будинку з великою кількістю інших Wi-Fi-мереж. При використанні новинки в приватному секторі показники можуть бути ще вище.

Порівняльне тестування роботи в режимі Mesh

Також ми провели тестування в режимі AiMesh. Для цього роутер (CD6R) з'єднали кабелем з одним вузлом (CD6N1), а потім передавали сигнал на другий вузол (CD6N2) у бездротовому режимі на частоті 5 ГГц. Сума середніх швидкостей в двох напрямках у такому разу досягла 543 Мбіт/с. При тестуванні ASUS ZenWiFi AX Mini (XD4) в аналогічному режимі ми отримали 777 Мбіт/с (+43%).

Порівняльне тестування швидкості проходження пакетів через LAN-інтерфейс для іншого LAN-клієнта

Потік даних в обох напрямках

Потік даних від маршрутизатора до клієнта

Комутатор гігабітних LAN-інтерфейсів добре впорався зі своїм завданням: максимальна швидкість в одному напрямку склала 949 Мбіт/с, а сума середніх швидкостей в двох напрямках - 1111 Мбіт/с.

Порівняльне тестування швидкості проходження пакетів через NAT-службу маршрутизатора

Потік даних в обох напрямках

Потік даних від клієнта до маршрутизатора

Виробник не вказує тип реалізації NAT-служби (апаратне або програмне). Сума середніх швидкостей в двох напрямках і максимальна швидкість в одному досягають 846 і 866 Мбіт/с відповідно, що також є хорошими показниками.

Підсумок

Mesh Wi-Fi-система ASUS ZenWiFi AC Mini (CD6) оживила в пам'яті наше знайомство з цілою низкою пристроїв від даного виробника. І в порівнянні з ними уваги часто заслуговує саме дана новинка.

Наприклад, напередодні 2018-го у нас на тестуванні побувала бездротова Mesh Wi-Fi-система ASUS Lyra з підтримкою стандарту Wi-Fi 5 (клас AC2200). На момент написання цього огляду, її вартість аналогічна ціннику AC Mini, але реальні швидкість вище саме у тестованого набора. Якщо ж говорити про більш дорогий ASUS ZenWiFi AX Mini (XD4) з підтримкою Wi-Fi 6, то останній виявився помітно швидше. Так, маємо перевагу в +40% для діапазону 2,4 ГГц і +19% для 5 ГГц. Але при цьому і цінник у AX Mini в півтора рази вищий.

До слова, важливою перевагою ASUS ZenWiFi AC Mini (CD6) над усіма згаданими рішеннями є більша кількість LAN-портів: чотири в основному апараті разом із по два в додаткових. Це, по-перше, дозволить з'єднати вузли Mesh-системи кабелями, залишивши бездротової ефір виключно для підключення клієнтів. І, по-друге, підключити деякі клієнтські пристрої за допомогою тих же кабелів.

За підсумками знайомства дана система виглядає цілком гідно і зовні, і за швидкісними характеристиками, і за функціональними можливостями. Якщо підтримки Wi-Fi 5 для вас буде достатньо, AC Mini (CD6) цілком можна розглядати до покупки.

Переваги:

• готовий набір з трьох роутерів ASUS AiMesh з можливістю подальшого розширення;
• хороший рівень продуктивності;
• підтримка стандарту 802.11ac (Wi-Fi 5) і двох частотних діапазонів;
• застосування портів Gigabit Ethernet (4 в основному вузлі і 2 в додаткових);
• красивий дизайн і якісна збірка корпуса;
• зручні і функціональні мобільний і веб-інтерфейс для налаштування;
• підтримка протоколу IPv6;
• вбудований захисник ASUS AiProtection Pro;
• наявність кнопок «WPS».
