Огляд і тестування компактного бездротового маршрутизатора ASUS WL-330NUL

09-08-2013

Коли говориш про мініатюризацію апаратного забезпечення, у першу чергу приходять на думку різного роду гаджети, ультрабуки, планшети та комплектуючі для міні-систем. Важко навіть собі уявити, що ця тенденція може торкнутися мережевих пристроїв. Але, сучасні реалії такі, що мати під рукою переносний маршрутизатор уже стало не розкішшю, а в деяких випадках просто необхідністю. Розуміючи це, компанія ASUS спочатку року на виставці CES 2013 анонсувала компактний Wi-Fi роутер ASUS WL-330NUL, який за габаритами співставний із запальничкою. Його ми й розглянемо більш докладно в даному огляді.

ASUS WL-330NUL

Специфікація маршрутизатора ASUS WL-330NUL:

Виробник

ASUS

Модель

WL-330NUL

WAN

Тип

10/100 Mbps Ethernet

Кількість портів

1

Auto MDI/MDI-X

так

Фіксований IP

так

Динамічний IP

так

PPPoE/Russia PPPoE

немає

802.1x+ Динамічний IP

немає

802.1x+ Фіксований IP

немає

PPTP/Russia PPTP

немає

L2TP/Russia L2TP

немає

IPSec

немає

BigPond Cable

немає

Можливість задання вручну MAC

так

Можливість задання розміру MTU вручну

немає

WLAN

Антена

Кількість

1

Тип

вбудована

Можливість заміни антени/тип конектора

немає

Примусове задання номера робочої антени

 немає

Частота роботи, ГГц

2,4

Підтримувані стандарти й швидкості

802.11n

 до 150 Мбіт/с

802.11g

 до 54 Мбіт/с

802.11b

 до 11 Мбіт/с

Регіон/ Кіл-ть каналів

-

Розширення протоколу

-

Можливість ручного задання швидкості

немає

Підтримка WDS (міст)

немає

Підтримка AP

так

Підтримка WDS + AP

немає

Можливість роботи в режимі клієнта

так

Wireless repeater (повторювач)

немає

Безпека

Блокування широкомовного SSID

так

Прив'язка до MAC адрес

так

WEP

 так, до 128 біт

WPA-Personal

так

WPA2-Personal

так

WPA-Auto-Personal

так

WPA-Enterprise

немає

WPA2-Enterprise

немає

802.1x (через Radius)

немає

Можливості прошивання

Адміністрування

Задання паролю на користувача admin

так

Можливість зміни додавання Login

немає

Керування через WAN за заданим IP&port

 так, відкривати через меню Security

WEB-інтерфейс

так

WEB-інтерфейс через SSL

немає

Власна утиліта

так

Telnet

немає

SSH

немає

COM-порт

немає

SNMP

немає

Можливість збереження та завантаження конфігурації

так

Вбудований DHCP сервер

так

Статичний DHCP по MAC

так

Підтримка UPnP

-

Протоколи підтримувані WAN

Режим роботи звичайного комутатора для WAN і WLAN інтерфейсів

 так

NAT

one-to-many NAT (стандартний)

так

one-to-one NAT

немає

Можливість відключення NAT (робота в режимі роутера)

так

Можливість роботи в режимі мосту

немає

DNS

Вбудований DNS-сервер (dns-relay)

немає

Підтримка динамічного DNS

так

Годинник

Синхронізація годинника

-

Задання часу вручну

немає

Утиліти

ICMP ping

немає

Traceroute

немає

Resolving

немає

Ведення логу

Логування виконання правил фаєрвола

немає

Логування Wireless

немає

Логування DHCP Leases

немає

Логування Port Forwarding

немає

Логування System Log

так

Зберігання усередині пристрою

так

Зберігання на зовнішньому Syslog сервері

немає

Відправлення на email

немає

Наявність і можливості вбудованих фільтрів і фаєрвола

Наявність фільтрів/фаєрвола

на LAN-WAN сегменті, обмеження доступу в інтернет

так

на WLAN-WAN сегменті, обмеження доступу в інтернет

так

на LAN-WLAN сегменті

немає

Віртуальні сервери

Можливість створення

немає

З можливістю ввімкнення/відімкнення за часом, днем тижня

немає

Задання різних public/private портів для віртуального сервера

немає

Можливість задання DMZ

так

Можливість задання DMZ трафіку на рівні портів

немає

Живлення

Тип БЖ

зовнішній, 5V DC, 1 A

Підтримка 802.1af (PoE)

немає

Додаткова інформація

Підключення зовнішнього USB HDD, Flash

немає

Підключення WEB камери (відеоспостереження)

немає

Підключення 3G модемів

немає

Підключення USB принтера

немає

Версія прошивання

3.0.0.15

Розміри, мм.

65 х 20,7 х 15,4

Вага, г.

17,5

Сайт виробника

ASUS



Все цены на Asus+WL-330NUL

Упаковка та комплект поставки

ASUS WL-330NUL

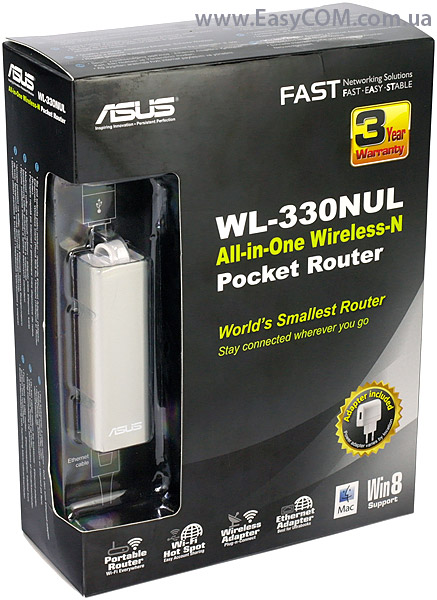

Маршрутизатор ASUS WL-330NUL постачається в невеликій чорній картонній коробці з якісною поліграфією. Хоча в порівнянні із самим пристроєм вона здасться величезною. На лицьовій стороні упаковки відзначено, що серед підтримуваних операційних систем є MAC OS і MS Windows 8. Також тут перераховані можливі способи використання ASUS WL-330NUL. Пропонуємо їх розглянути більш детально, тому що компактність і універсальність є основними перевагами даної моделі.

ASUS WL-330NUL

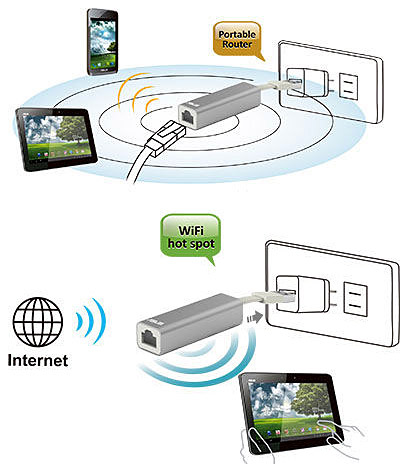

Перший варіант одержав назву «Портативний маршрутизатор». Він передбачає приєднання мережевого кабелю до ASUS WL-330NUL, який забезпечує його доступом до інтернету. Після цього силами вбудованого модуля Wi-Fi і внутрішньої антени на основі новинки організовується Wi-Fi доступ різних пристроїв до мережі інтернет. При цьому живлення внутрішніх компонентів моделі ASUS WL-330NUL забезпечується через інтерфейс USB, який можна підключити до комп'ютера або електромережі через комплектний адаптер. Цей режим буде корисний, якщо в будівлі є тільки кабельні з'єднання, а у вас із собою сучасний девайс без мережевого порту (наприклад, планшет або ультрабук).

Другий варіант одержав назву «Wi-Fi точка доступу». Згідно зі сценарієм його роботи, рішення ASUS WL-330NUL одержує доступ до мережі інтернет бездротовим способом і відразу ж ретранслює сигнал на підключені бездротові пристрої. Таким чином, комп'ютер у даному режимі буде потрібний лише для первинного налаштування параметрів.

ASUS WL-330NUL

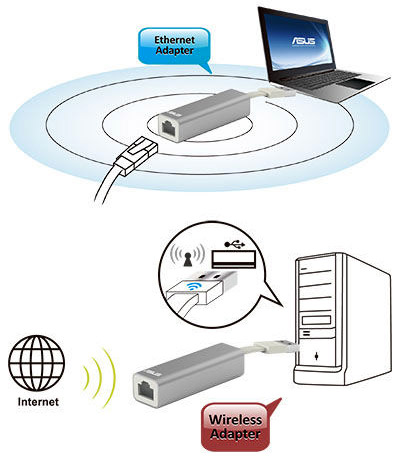

Третій варіант – «Ethernet-адаптер» - буде особливо корисний власникам ультрабуків або планшетів, які позбавлені роз’єму RJ45 для підключення мережевого кабелю. У такому випадку інтерфейс USB буде використовуватися системою і для живлення внутрішніх компонентів, і для передачі мережевого трафіка.

Останній режим носить назву «Бездротовий адаптер». Найбільш актуальним він буде для власників десктопних комп'ютерів, апаратна конфігурація яких не передбачає наявності модуля Wi-Fi. Таким чином, наприклад, можна підключити домашній або офісний ПК до локальної мережі з організацією доступу до інтернету, не вимагаючи при цьому прокладання до нього мережевого кабелю.

ASUS WL-330NUL

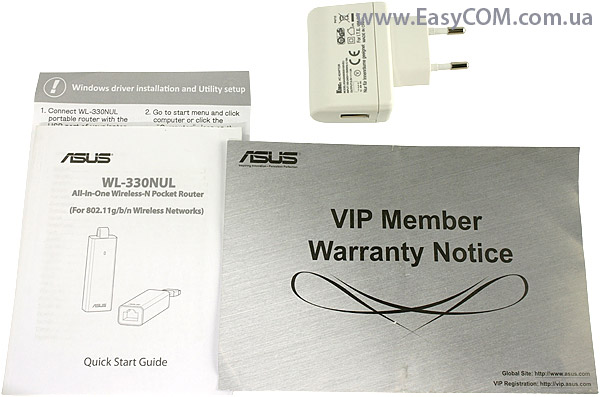

Комплект поставки роутера ASUS WL-330NUL включає:

  • посібник користувача кількома мовами, включаючи російську;
  • мережевий блок живлення з повнорозмірним роз’ємом USB.

Зовнішній вигляд і внутрішнє обладнання

ASUS WL-330NUL

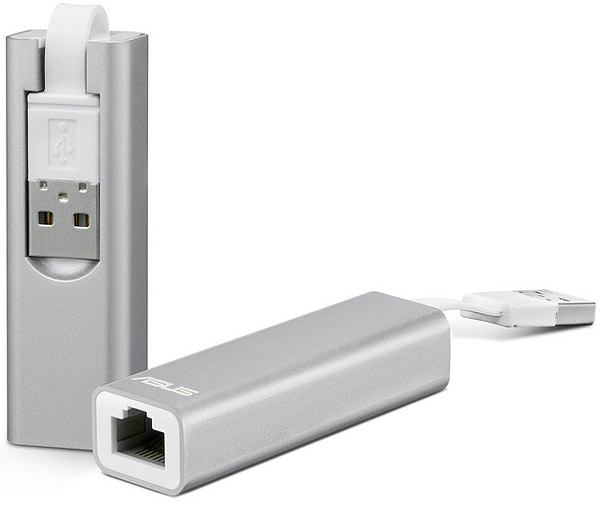

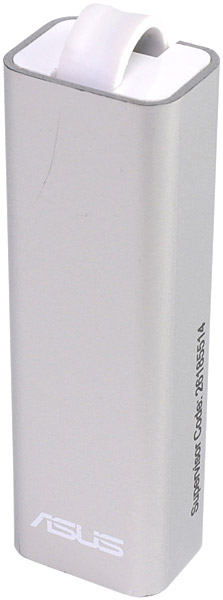

Розміри ASUS WL-330NUL, звичайно, вражають - усього лише 65 х 20,7 х 15,4 мм. Це найменший роутер, з яким нам доводилося зустрічатися. За своїми габаритами новинка порівнянна зі звичайним USB флеш-накопичувачем, тому вона легко поміститися навіть у кишені.

Корпус ASUS WL-330NUL виготовлений із пластику та пофарбований у сріблястий колір, що нагадує поверхню алюмінію. Відмова від використання металу дозволила довести вагу пристрою до 17,5 г, що лише позитивним чином позначиться на зручності перенесення.

ASUS WL-330NUL

ASUS WL-330NUL

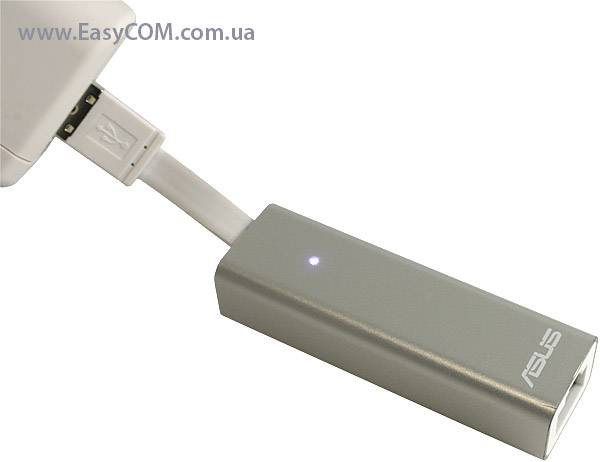

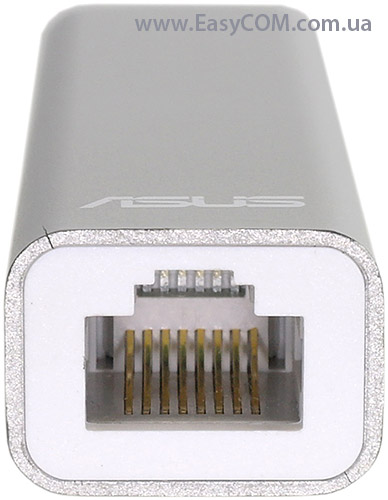

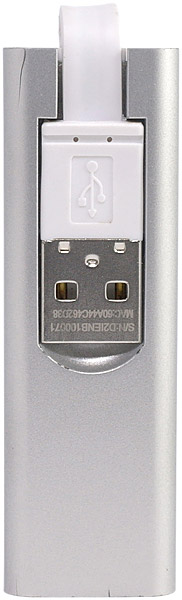

На одному з торців роутера розташований порт RJ45, на другому – роз’єм USB, який знаходиться на короткому гнучкому кабелі. У звичайному положенні порт USB захований у спеціальну нішу в корпусі.

ASUS WL-330NUL

При потребі даний роз’єм легко звідти виймається. Кабель досить міцний, тому про можливість виходу його з ладу не варто турбуватися. Про роботу новинки сигналізує маленький білий світлодіод.

Сам маршрутизатор ми розбирати не стали, оскільки була велика ймовірність пошкодити внутрішню апаратну комплектацію. За інформацією, яку нам вдалося знайти в інтернеті, тут використовуються контролери Realtek RTL8196EU і RTL8188ER для підтримки Ethernet- і Wi-Fi-з'єднання відповідно.

ASUS WL-330NUL

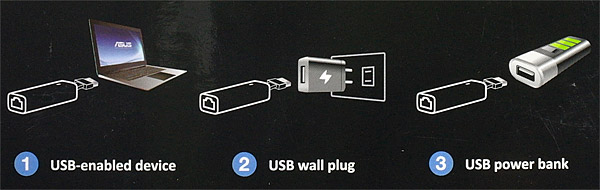

Роутер ASUS WL-330NUL не оснащується акумулятором, живлення здійснюється через роз’єм USB або ж за допомогою мережевого блока живлення з комплекту поставки. Можна також скористатися і зовнішнім акумулятором. У цьому випадку ви не будете прив'язані до розетки або комп'ютера та зможете розташувати пристрій в будь-якому підходящому місці.

WEB-інтерфейс

Конфігурування маршрутизатора здійснюється за допомогою WEB-інтерфейсу. Він має традиційне для даного виробника оформлення: усі розділи зібрані в лівій частині екрану, у правій же відображається докладна інформація про кожну з опцій.

ASUS WL-330NUL

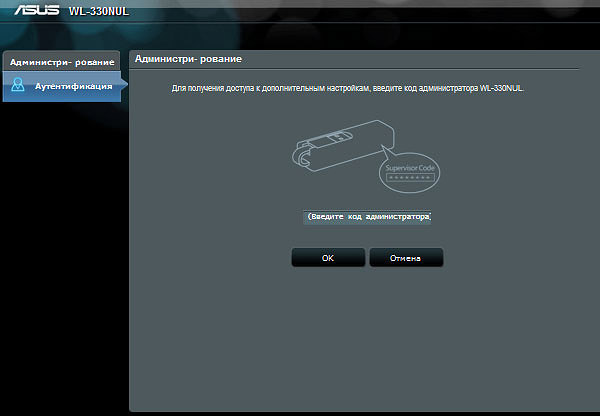

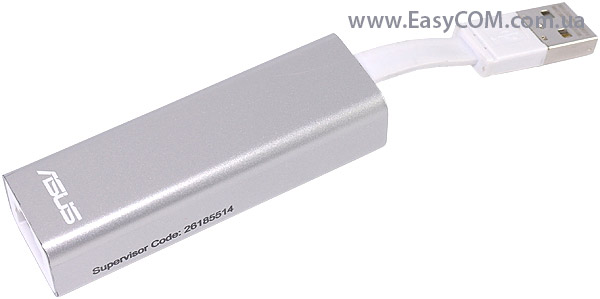

Спочатку для доступу до налаштувань потрібно ввести код адміністратора. Він надрукований на корпусі пристрою під назвою «Supervisor Code».

ASUS WL-330NUL

ASUS WL-330NUL

ASUS WL-330NUL

ASUS WL-330NUL

ASUS WL-330NUL

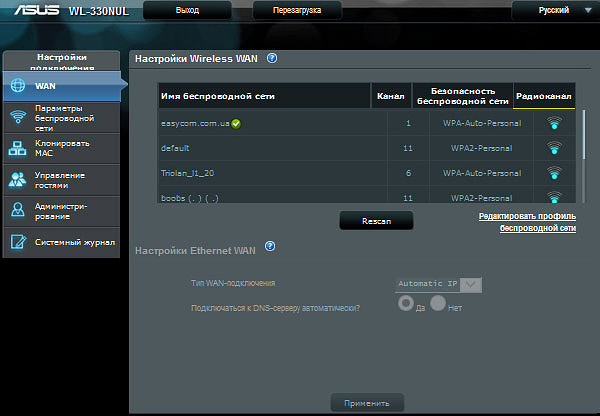

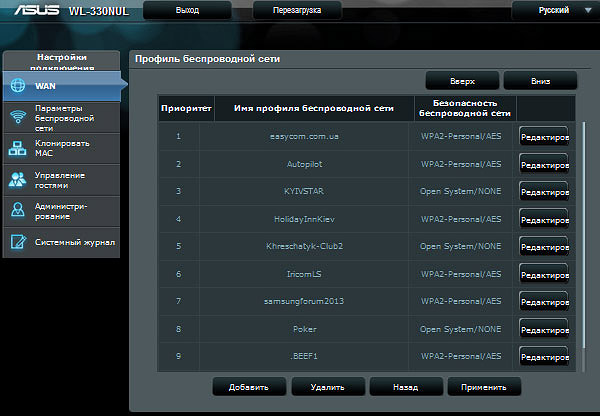

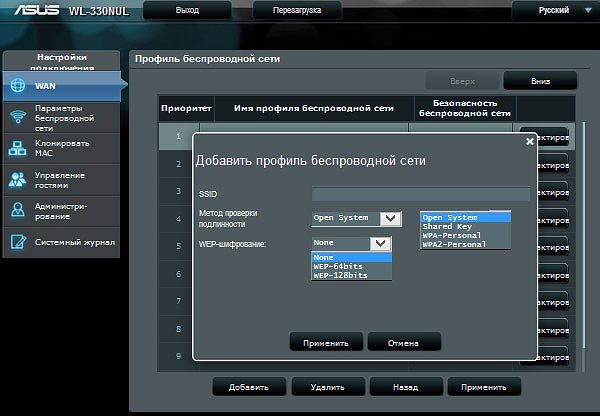

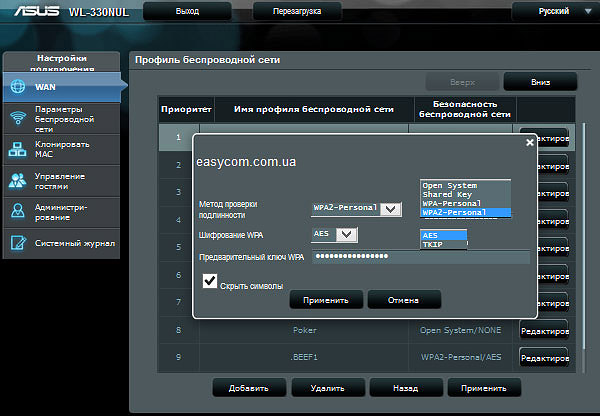

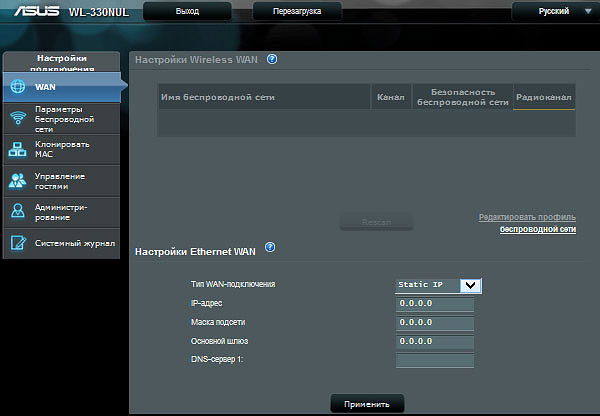

На вкладці «WAN» здійснюється пошук і підключення до доступних мереж Wi-Fi. Також тут можна налаштувати параметри для організації з'єднання. У розділі «Профіль бездротової мережі» доступна інформація про стан підключення, спосіб шифрування та метод перевірки справжності.

ASUS WL-330NUL

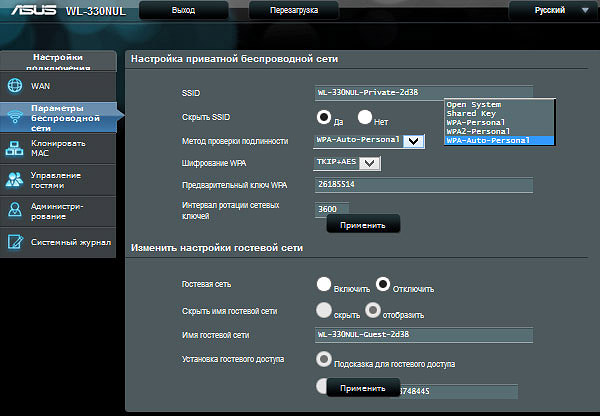

На сторінці «Параметри бездротової мережі» можна встановити та налаштувати бездротову мережу для кількох користувачів.

ASUS WL-330NUL

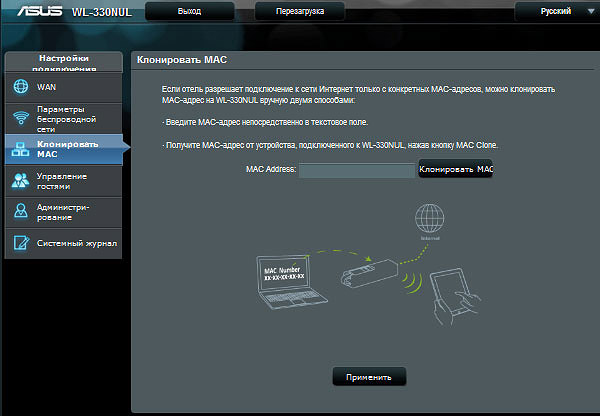

Часто інтернет-провайдери здійснюють у своїх мережах «прив'язку» клієнтів за MAC-адресою. Для таких випадків в ASUS WL-330NUL передбачена функція клонування MAC-адреси. Причому її можна ввести вручну або ж скористатися спеціальною клавішею «Клонувати MAC».

ASUS WL-330NUL

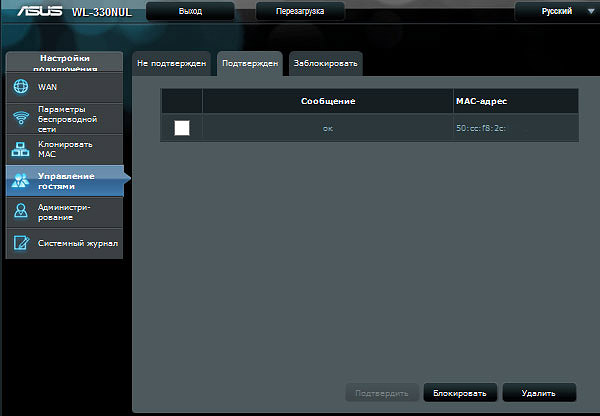

Вкладка «Керування гостями», як можна здогадатися з назви, служить для налаштування прав користувачів, підключених до мережі. Є можливість заборонити або дозволити їм доступ до мережі.

ASUS WL-330NUL

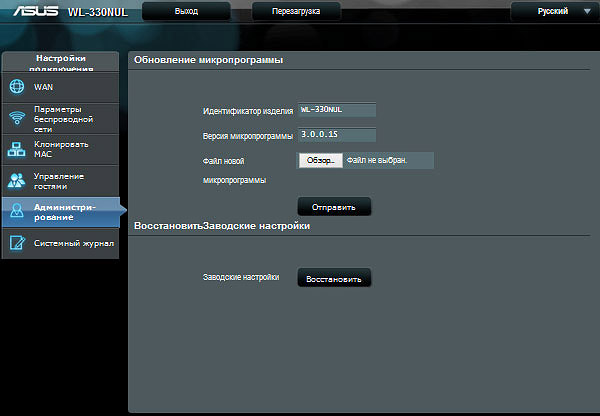

З меню «Адміністрування» здійснюється заміна/оновлення прошивання роутера. Також тут розташована клавіша для оновлення налаштувань за замовчуванням.

ASUS WL-330NUL

ASUS WL-330NUL

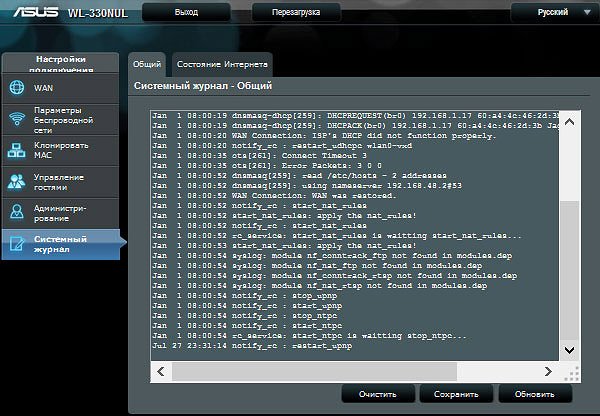

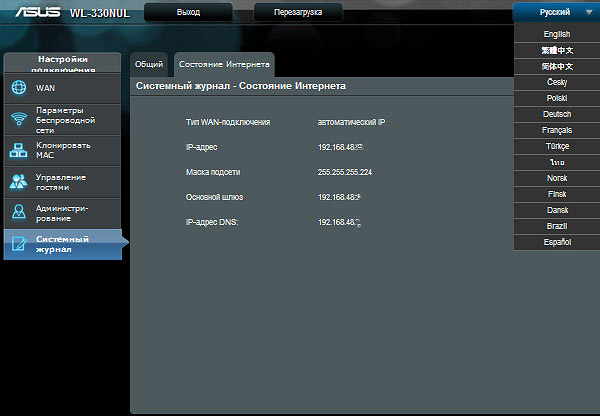

У розділі «Системний журнал» ведеться реєстрація подій WLAN-протоколу, а також є можливість збереження всього журналу в окремий файл. На вкладці «Стан Інтернету» відображаються поточні налаштування мережі.

Тестування

Тестування проводилося в ідеальних умовах, при яких відстань між маршрутизатором і клієнтом становила не більше двох метрів. Це зв'язано із бажанням знизити вплив на результати перешкод від різного обладнання: мобільних телефонів, мікрохвильових печей і т.д.

Під час експерименту випробовувалися два режими роботи:

  • у режимі точки доступу - до роутера підключений кабель провідної мережі, а подача напруги живлення на сам пристрій здійснювалося від розетки за допомогою комплектного блоку;
  • у режимі емуляції мережевої карти - пристрій приєднаний до комп'ютера через роз’єм USB 2.0.

В обох випадках ASUS WL-330NUL працював як мережевий маршрутизатор, тобто на з'єднання LAN-WLAN, а також USB-WLAN самим пристроєм автоматично створювалися різні підмережі. Це у свою чергу змушувало новинку завжди пропускати трафік через NAT-алгоритми.

Роутер ASUS WL-330NUL протестований при використанні мережевого обладнання ASUS EA-N66 і Gigabit Ethernet Intel 82566MC.

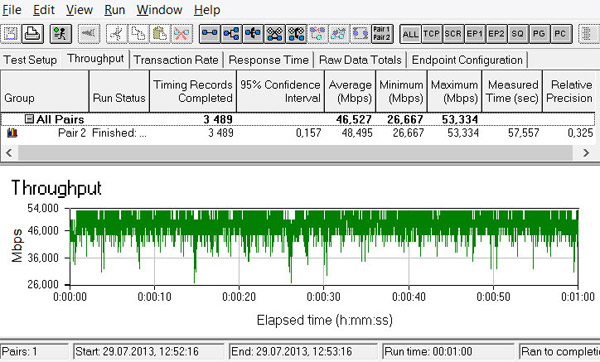

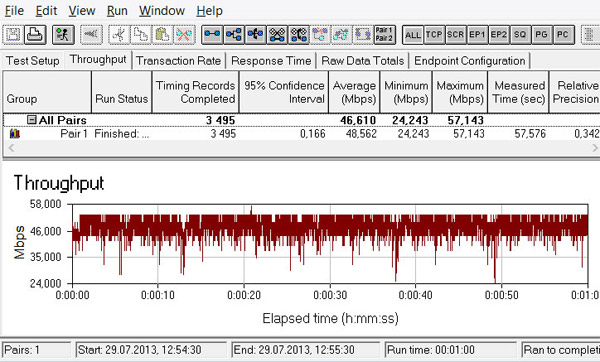

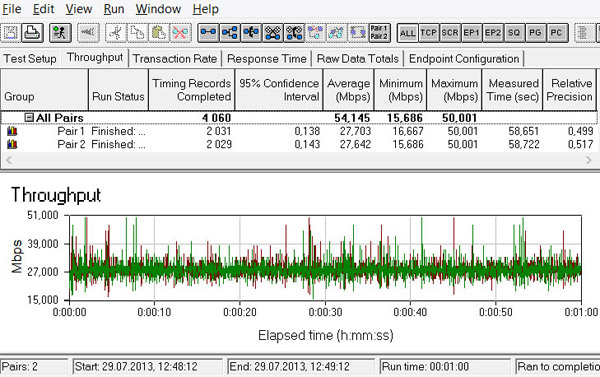

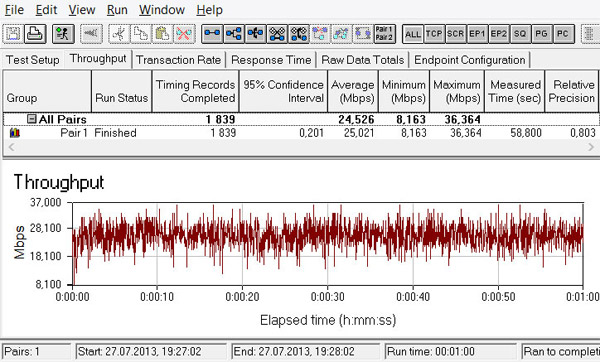

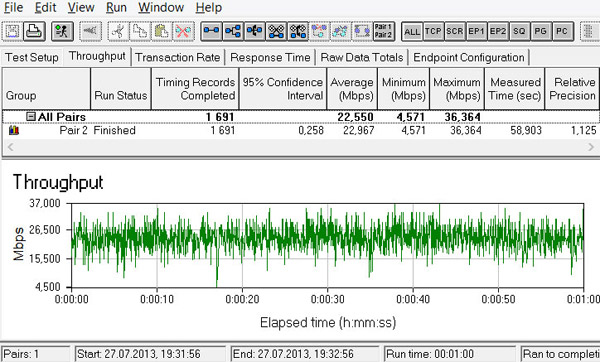

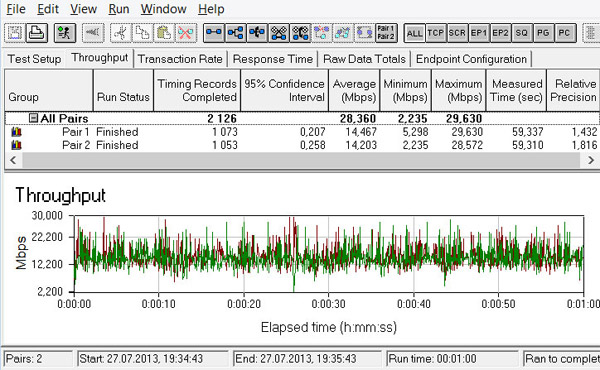

Порівняльне тестування працездатності на швидкості з'єднання 150 Мбіт/с із прямою видимістю на відстані два метри з використанням шифрування WPA2.

ASUS WL-330NUL

Режим точки доступу (в обох напрямках)

ASUS WL-330NUL

Режим точки доступу (потік даних від точки доступу до клієнта)

ASUS WL-330NUL

Режим точки доступу (потік даних клієнта до точки доступу)

ASUS WL-330NUL

Режим емуляції мережевої карти (в обох напрямках)

ASUS WL-330NUL

Режим емуляції мережевої карти (потік даних від точки доступу до клієнта)

ASUS WL-330NUL

Режим емуляції мережевої карти (потік даних клієнта до точки доступу)

У ході даного тестування ми не одержали якихось видатних результатів, але це й не дивно. У першу чергу, виробник прагнув створити компактний та універсальний пристрій, так сказати «на всі випадки життя». Адже для багатьох людей, особливо задіяних у сфері бізнесу, незалежність від способу підведення інтернету набагато важливіша за високу швидкість обміну даними.

Враховуючи все вищесказане, швидкість маршрутизації в режимі точки доступу рівну 53-57 Мбіт/с для ASUS WL-330NUL можна вважати досить прийнятною. Якщо ж роутер приєднаний до системи через порт USB 2.0, то швидкість обміну даними дещо знижується і знаходиться на рівні 36 Мбіт/с, але навіть і її вистачить для комфортного перегляду веб-сторінок, пошуку потрібної інформації або завантаження невеликих файлів.

Висновки

ASUS WL-330NUL

Компанії ASUS вдалося знову здивувати комп'ютерне співтовариство, цього разу в області мереж і комунікацій. Дійсно, у моделі ASUS WL-330NUL у плані компактності та універсальності на вітчизняному ринку просто немає конкурентів. При розмірах, порівнянних з габаритами флеш-накопичувача, цей роутер здатний забезпечити користувача доступом до інтернету незалежно від типу підключення (кабель або Wi-Fi). Крім того, ASUS WL-330NUL може працювати в режимі точки доступу, забезпечуючи виходом в інтернет інші гаджети, оснащені Wi-Fi-модулем. Іншими словами, поселившись у готелі, де є доступ до Всесвітньої павутини, тепер не потрібно буде переживати про те, чи вдасться підключити ваш комп'ютер/ноутбук/планшет до мережі.

Ще однією перевагою роутера є простота та зручність його використання. Для роботи ASUS WL-330NUL не потрібно ніяких додаткових кабелів. Для живлення можна скористатися звичайною мережевою розеткою (блок живлення є в комплекті поставки) або ж приєднати пристрій безпосередньо до ноутбука через роз’єм USB 2.0. Налаштування та керування маршрутизатором також не викличе особливих труднощів - усі пункти меню WEB-інтерфейсу досить інформативні, є підтримка російський мови.

З погляду продуктивності модель ASUS WL-330NUL показує цілком характерні для компактних пристроїв результати.

Переваги:

  • компактні розміри (65х20,7х15,4 мм);
  • мала вага (17,5 г);
  • відсутність виступаючих елементів, зовнішньої антени;
  • можливість живлення від розетки або роз’єму USB;
  • можливість роботи в кількох режимах;
  • зручний у налаштуванні русифікований WEB-інтерфейс;

Особливості:

  • порівняно низька швидкість обміну даними.


Автор: Сергій Мещанчук
Переклад: Олесь Пахолок

Висловлюємо подяку українському представництву компанії ASUS за наданий для тестування маршрутизатор.
