Огляд USB 2.0 Wi-Fi брелка WL-169gE від компанії ASUS

Радіотехнології і комунікації все більше вкорінюються у сучасному суспільстві - дозволяючи дуже зручно і швидко здійснювати зв'язок, передачу інформації і керувати різними цифровими приладами. Wi-Fi блоки, як саме перспективне рішення бездротових технологій, зараз досить розповсюджені і встановлюються де є бажання, включаючи навіть зовсім прості побутові прилади. Саме така концепція на основі бездротових мереж дозволяє дуже зручно і без особливих будівельних витрат (прокладка кабелів і ін.) реалізувати комунікаційну структуру інтелектуального будинку. Навіть немає бажання казати про можливості компактних і не дуже цифрових пристроїв, придбання яких без наявності вбудованого Wi-Fi адаптера стає просто жахливо не практичним. Але купуючи зокрема КПК або мобільний телефон з Wi-Fi, або будь-який інший пристрій, який підтримує такий зв'язок, споживач одразу замислюється про його переваги і з'являється закономірне бажання скористатися ними. Однак, більшість стикається із проблемою підтримки бездротового зв'язку з боку не завжди досить «просунутих» пристроїв і систем, які  вже придбані. Ось саме в такій ситуації, враховуючи велику розповсюдженість інтерфейсного роз’єму USB, і може допомогти споживачу такий продукт від ASUS як WL-169gE. В даному огляді ми поговоримо про можливість, яка реалізована в досить компактному корпусі та дозволяє скористатися стандартами бездротового зв'язку 802.11b, 802.11g і їх підвищених швидкісних режимах, таких як  AfterBurner і Frame Bursting.

ASUS WL-169gE

Технічні характеристики

Виробник

ASUS

Модель

WL-169gE

WAN

Інтерфейсний роз’єм USB 2.0

так

WLAN

Антена

Робочий діапазон частот

2.412 -2.484 GHz

Кількість

1

Тип

внутрішня

Можливість заміни антени/тип коннектора

-

Примусове завдання номера робочої антени



Підтримувані стандарти і швидкості

802.11b

CCK (11 Мбіт/с, 5.5 Мбіт/с), DQPSK (2 Мбіт/с) DBPSK (1 Мбіт/с)

802.11g

OFDM: 54, 48, 36, 18, 12, 11, 9, 6 Мбіт/с

Регіон/ Кіл-ть каналів

??/13

Розширення протоколу 802.11g

Так, AfterBurner і Frame Bursting

Windows Connect Now (WCN)

немає

Можливість ручного завдання швидкості

Так

Вихідна потужність, dBm

(максимальна?)

17.5 ± 1.5

802.11b @11Mbit/s

14 ± 1.5

802.11g @54Mbit/s

13.5 ± 1.5

Чутливість приймача

802.11b @11Mbit/s

-86 dBm

802.11g @54Mbit/s

-69 dBm

Режими роботи

Infrastructure

Так

Ad Hoc

Так

Безпека

Блокування широкомовного SSID

Так

Прив'язка до MAC адрес

немає

WEP

так, до 128 біт

WPA-Personal

так

WPA 2-Personal

так

WPA-Auto-Personal

немає

WPA-Auto

немає

WPA-Enterprise

Так

WPA 2-Enterprise

Так

802.1x (через Radius)

немає

Дод. роз’єми

-

-

Живлення

Тип БЖ

немає

Підтримка 802.1af (Po)

немає

Додаткова інформація

Версія прошивання

2.8.9.0

Розміри мм.

80 x 27 x 9

Вага г.

40

Сайт виробника

http://www.asus.com.tw/

Збір характеристик проводився за інформацією представленою на сайті виробника і по фактичних можливостях самого продукту, який розглядаємо.

Упаковка

ASUS WL-169gE

Зовнішня упаковка, виконана зі щільного картону, з якісною стилістикою, яка використовує синьо-блакитні тони. Ліва частина може розповісти споживачу про стандарти, які підтримуються даним продуктом, і способах їх реалізації. Деякі спеціальні можливості, які розроблені компанією виробником та викладені на упаковці,  покликані полегшити споживачу налагодження і вибір засобу захисту від несанкціонованого прослуховування бездротової лінії і підключення безпосередньо в мережу користувача.

ASUS WL-169gE

Зі зворотного боку виробник розмістив основні елементи специфікації цієї моделі, а поруч, ліворуч і вище наведені в малюнках засоби і можливості використання даного продукту в мережах кінцевого користувача.

Комплектація

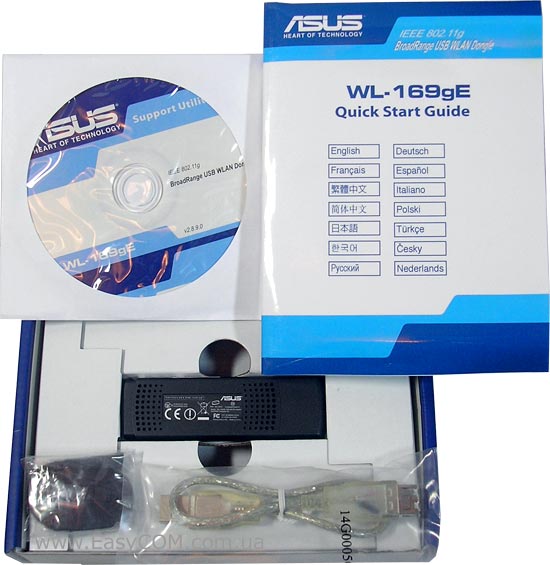

Комплектація моделі ASUS WL-169gE цілком достатня, маємо все, що необхідно для роботи.

ASUS WL-169gE

У комплекті присутні:

  • USB Wi-Fi WL-169gE;
  • CD-диск з ПЗ і документацією;
  • Посібник користувача англійською мовою (коротка інструкція з встановлення і роботи з програмним забезпеченням);
  • USB подовжувач невеликого розміру.
  • Стильний шнурок для носіння брелока на шиї.

USB WL-169gE

ASUS WL-169gE

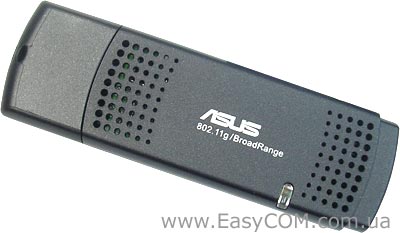

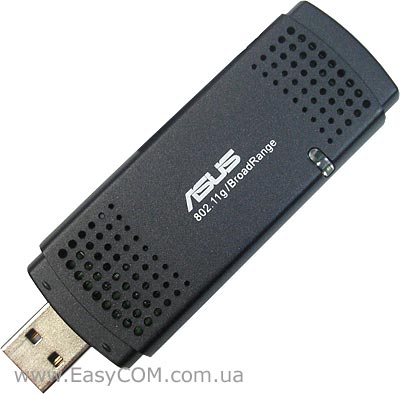

Як і більшість моделей різного обладнання компанії ASUS, цей продукт отримав пластмасовий корпус, виконаний у темно-сірих тонах з безліччю вентиляційних отворів, що забезпечить стабільність роботи і трохи кращу якість бездротового каналу. Праворуч є невеликий діод індикації роботи з різними типами сигналізації стану пристрою. Все досить практично, якісно і суворо.

ASUS WL-169gE

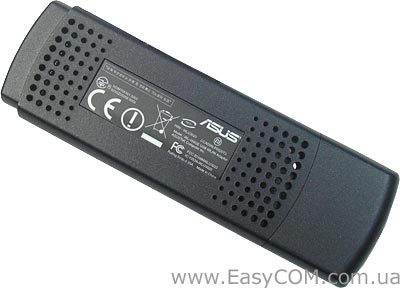

Зворотний бік практично подібний, але тут замість логотипу виробника знаходиться наклейка з деякою технічною інформацією. Варто відзначити відсутність можливості підключення зовнішньої антени, що змушує споживача задовольнятися тільки вбудованою і не дозволить розраховувати на велику дальність роботи даного продукту.

Програмне забезпечення.

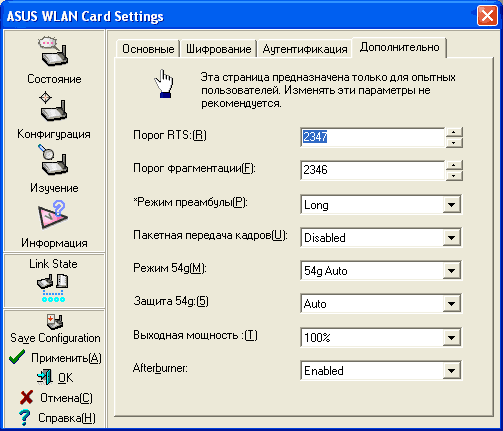

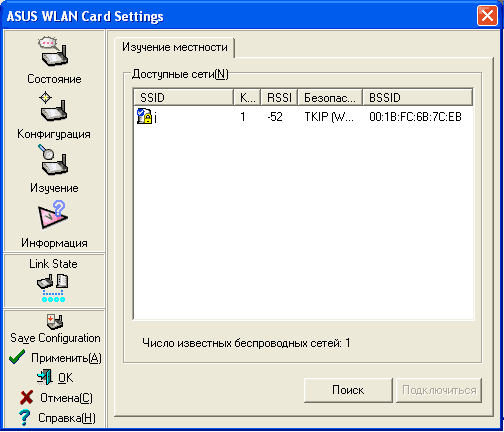

На диску, який маємо в комплекті постачання, крім драйверів і інструкції англійською мовою присутня утиліта керування і налагодження Wi-Fi USB адаптера. Трохи розібравшись у структурі і можливостях наданого компанією виробником програмного забезпечення, було помічено майже повний збіг з можливостями самої операційної системи Windows.

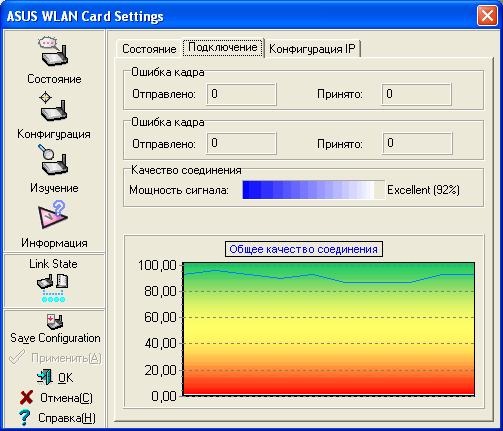

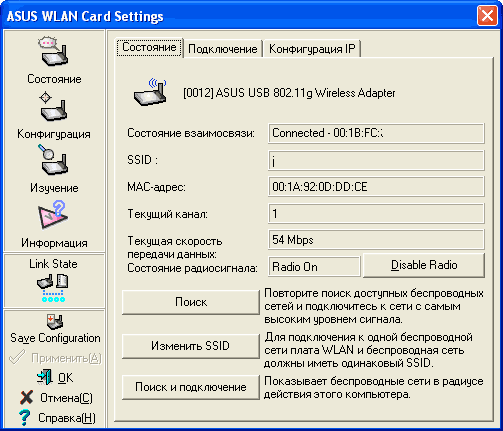

Перший пункт меню з всіма своїми закладками дозволяє користувачу отримати досить докладну інформацію про стан самого USB адаптера і отриманої при його роботі службової інформації.

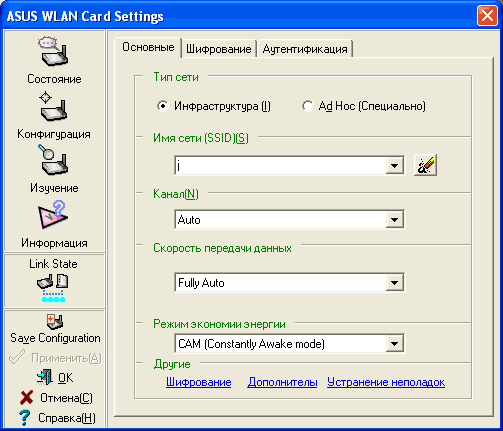

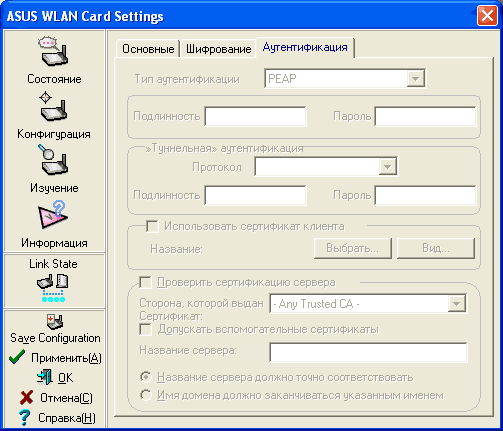

У пункті меню «Конфігурація» на першій закладці можна задати тип мережі, з якої відбувається робота. Інфраструктура є звичайним підключенням клієнта до будь-якого Wi-Fi пункту доступу, а режим Ad Hoc або, як його називають, IBSS забезпечує з'єднання пункт-пункт, відповідно повинна провадитися маршрутизація пакетів через даний інтерфейс. По завіренню виробника, тут маємо можливість динамічної маршрутизації. Далі по закладках можна встановити досить стандартні налагодження бездротового інтерфейсу: вибрати ім'я бездротового з'єднання, задати номер каналу лінії зв’язку і метод авторизації при підключенні, також виходячи з обраного способу авторизації, можна задати і спосіб шифрування радіоканалу. Підтримувані стандарти шифрування і аутентифікації вказані в таблиці специфікацій, яка наведена вище.

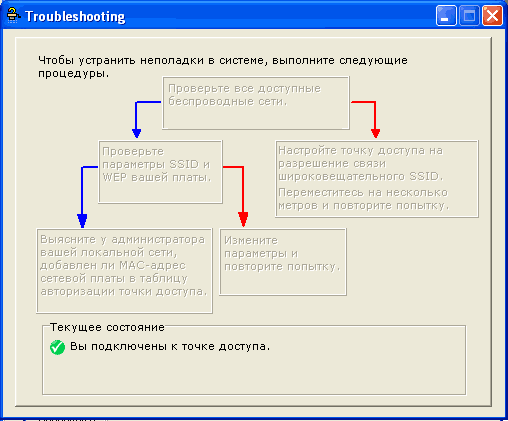

Для  недуже «просунутих» наведений невеликий алгоритм з підказками для усунення можливих несправностей.

У пункті меню Link State присутній перелік всіх активних підключень і їх короткі характеристики.

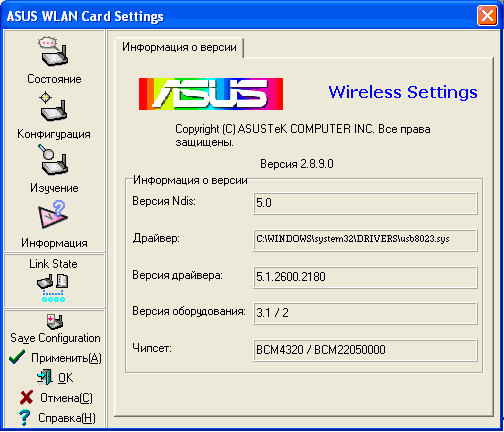

І наприкінці, є невелика інформаційна закладка, яка інформує про використані в роботі драйвера і версії продукту.

Підводячи підсумки можливостям супровідного програмного забезпечення, можна казати про нормальну, але не зовсім стабільну в роботі утиліту для налагодження. Іноді набагато швидше, а головне більш надійно замінити установки безпосередньо у властивостях драйвера даного пристрою, ніж по декілька разів натискати кнопку «застосувати», очікувати хвилину і знову споглядати початкове положення настроювань.

Тестування

Тестуванню буде піддана як дальність/якість переданого сигналу через досить серйозну перешкоду, так і безпосередньо пропускні можливості самого USB Wi-Fi адаптера. Були зроблені виміри швидкості в декількох режимах настроювання з LAN в WLAN і навпаки, а також була протестована швидкість при перехресній передачі даних для всіх випадків. При порівнянні продуктивності з використанням шифрації бездротового каналу і без неї, був проведений ряд тестів в WPA-PSK режимі з включенням різних варіацій AfterBurner + Frame Bursting в якості стандартів, які досить суттєво впливають на швидкість передачі. Випробування проводилися на наступному обладнанні: ноутбук ACER AS5610Z, до якого підключався випробуваний, і багатофункціональний маршрутизатор, файл сервер і пункт доступу ASUS WL-500g Premium.





LAN<->WLAN LAN->WLAN WLAN->LAN
Open


AfterBurner


AfterBurner+Frame Bursting

WPA-PSK

lan&wlan_WPA.gif lan-wlan_WPA.gif wlan-lan_WPA.gif

Frame Bursting

lan&wlan_B_WPA.gif lan-wlan_B_WPA.gif wlan-lan_B_WPA.gif

AfterBurner

lan&wlan_A_WPA.gif lan-wlan_A_WPA.gif wlan-lan_A_WPA.gif

AfterBurner+Frame Bursting

lan&wlan_A_B_WPA.gif lan-wlan_A_B_WPA.gif wlan-lan_A_B_WPA.gif

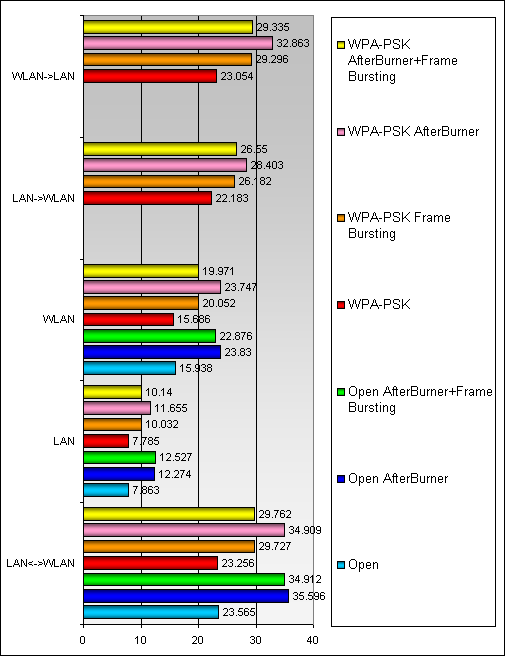

Пропускна здатність Мбіт/с Wi-Fi USB адаптера.

При використанні шифрування, швидкість передачі даних практично не зменшується, що дозволить забезпечити гідний захист вашої інформації при нормальній пропускній здатності. Відзначимо невелику особливість роботи по радіо інтерфейсу: пакети, які входять в бездротовий сегмент і спрямовані в LAN, отримують більшу швидкість передачі, ніж пакети з LAN сегмента в WLAN канал - це більш наочно демонструють графіки і результати швидкості передачі. Таке поводження було практично в усіх протестованих нами пристроях різних виробників.

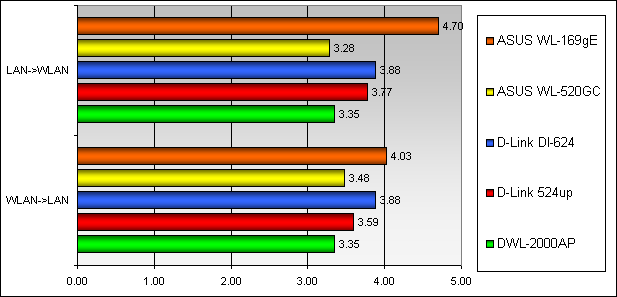

Порівняльний тест швидкості передачі Wi-Fi каналу у різних рішень.

При тестуванні Wi-Fi обладнання на великих відстанях, або при проходженні сигналу через відчутні перешкоди, практично не можна досягти повторюваності результатів. Проте, ми все-таки спробували створити нормальні умови проходження сигналу через 2 поверхи панельного, залізобетонного будинку. І можемо відзначити невелику перевагу у випробуваного зразка, але за ним прихована дуже велика нестабільність при роботі, більше пов'язана з відсутністю в цієї моделі нормальної зовнішньої антени. Але здебільшого дані результати порівнянні з опонентами тестів, які мають набагато більшу функціональність і хоча невелику, проте зовнішню антену.

Висновки

USB Wi-Fi адаптер WL-169gE від компанії ASUS можна порекомендувати як якісне рішення для організації доступу до Wi-Fi мережі за допомогою підключення по протоколу 802.11g у невимогливі до ширини каналу домашні мережі і комунікації малого офісу. Присутність підтримки технологій AfterBurner і Frame Bursting, з боку використаного в цій моделі чіпу, підвищує швидкісну межу для бездротової передачі даних. Така підтримка в тестуємому продукті останніх рішень в області бездротової передачі даних і реалізації його на потужній апаратній платформі, дозволить моделі WL-169gE від ASUS бути дуже зручним і універсальним помічником комунікабельного користувача. Поряд з досить гарною якістю роботи і нормальною забезпеченою швидкістю доступу, даний зразок має непогану підтримку з боку розробника і дуже приємну вартість за рішення такого рівня. Він відрізняється досить легким в налагодженні інтерфейсом з гарним добором можливостей і використаних рішень.

Плюси:

  • Дуже практичний і строгий дизайн.
  • Досить маленькі і компактні розміри.
  • Універсальність використання USB 2.0 інтерфейсу.
  • Зручна утиліта налагодження.
  • Відносно велика швидкість передачі по Wi-Fi сегменту при використанні останніх рішень для стандарту 802.11g.

Мінуси:

  • Не дуже стабільна робота допоміжного програмного забезпечення.
  • Маленька дальність дії пристрою за рахунок вбудованої антени.
