Огляд бездротового PCI-Адаптера ASUS WL-130N Super Speed N

Серед великого різномаїття сучасного ринку бездротових технологій зв'язку, самим передовим і високопродуктивним став стандарт IEEE 802.11n. Саме пристрої, що підтримують цю специфікацію, можна сміливо рекомендувати для передачі онлайнового відеопотоку високої чіткості (HD DVD HDTV). Завдяки підтримці технології MIMO (Multiple Input Multiple Output), бездротові мережні адаптери дозволяють передавати дані швидше, ніж традиційне мережне обладнання Fast Ethernet. Вони незамінні для передачі мультимедіа потоків, обміну великими файлами і т.ін. Просто робота в мережі з підвищеними швидкостями обміну цифровими потоками стає набагато комфортніше і швидше. Саме розгляду запропонованих на ринку пристроїв цієї специфікації і їх можливостей ми і присвячуємо серію оглядів.

У розробці пристроїв під цю специфікацію має першість компанія ASUS. Не можна сказати, що обладнання цього виробника має відмінну якість, але його завжди відрізняло просте програмне забезпечення і продуманий функціонал. Такий підхід цілком може вивести цього виробника до високих оцінок критерію вартість/якість. Серед запропонованих цією торговельною маркою лінійки IEEE 802.11n сумісних пристроїв, ми розглянемо саме практичне і недороге рішення для організації мережі Wi-Fi за допомогою інтерфейсу PCI, модель WL-130N Super Speed N. Це третій огляд мережевого обладнання з підтримкою специфікації IEEE 802.11n, у різних її редакціях, після D-Link DWA-142 RANGEBOOSTER N і D-Link DWA-547 RANGEBOOSTER N 650.

ASUS WL-130N

Технічні характеристики

Виробник

ASUS

Модель

WL-130N

WAN

Тип

PCI 2.3

Кількість портів

1

WLAN

Антена

Кількість

3

Тип

Знімні дипольні антени.

Можливість заміни антени/тип коннектора

так

Частотний діапазон

2.4 – 2.5 ГГц

Примусове надання номера робочої антени



Підтримувані стандарти і швидкості

IEEE 802.11b

DSSS:
• DBPSK @ 1 Мбіт/с
• DQPSK @ 2 Мбіт/с
• CCK @ 5.5 і 11 Мбіт/с

IEEE 802.11g

OFDM: 54, 48, 36, 24, 18, 12, 11, 9, 6 Мбіт/с

IEEE 802.11n (dreft)

 OFDM @ 30/60 /90/120 /180 /240 /270 /300 Мбіт/с

IEEE 802.11a

Немає

IEEE 802.3

Немає

IEEE 802.3u

Немає

IEEE 802.3x

Немає

Регіон/ Кіл-ть каналів



Розширення протоколу IEEE 802.11n

Так (до 300 Мбіт/с)

Можливість ручного завдання швидкості

Немає

Вихідна потужність

(максимальна?)

16 дБм

IEEE 802.11b @11Мбіт/с

16 дБм

IEEE 802.11g @54Мбіт/с

14 дБм

IEEE 802.11n @300Мбіт/с

16 дБм

Чутливість приймача

IEEE 802.11b @11Мбіт/с

-88 дБм

IEEE 802.11g @54Мбіт/с

-75 дБм

IEEE 802.11n @300 Мбіт/с

-52 дБм





Безпека

Блокування широкомовного SSID

так

Прив'язка до MAC адрес

немає

WEP

64/128 біт

WPA-EAP

так

WPA-PSK (pre-shared key)

так

WPA 2-EAP

так

WPA 2-PSK

так

WPA-Auto-EAP

немає

WPA-Auto-PSK

немає

IEEE 802.1x

так

Живлення

Тип БЖ

По PCI 2.3

Додаткова інформація

Можливість роботи в режимі Пункту доступу (обмежене). Із наданням номера каналу.

так

Версія прошивання



Розміри

40 x 122 x 4.6 мм

Вага

-

Сайт виробника

http://ru.asus.com/

Середня вартість

Подивитися в price.ru.

Саме такі характеристики були заявлені в технічній документації, що маємо в комплекті поставки.

Упаковка

ASUS WL-130N

ASUS WL-130N

Нам на тестування прийшла плата в досить яскравій і привабливій картонній упаковці. Дотримуючись загального стилю дизайну компанії ASUS, тут використовували сині та сірі кольори, а яскраво контрастним переходом кольорів виділені маркетингові особливості і додаткові допоміжні технології, якими виробник не полінувався забезпечити свій продукт. Звичайно, тут відзначена можливість роботи даного PCI адаптера в режимі IEEE 802.11n. Сама ж упаковка продумана технологічно та оснащена відповідними відсіками під додаткову комплектацію.

ASUS WL-130N

Зворотний бік оформлений досить суворо, тут виробник помістив коротку специфікацію цієї моделі.

Комплектація

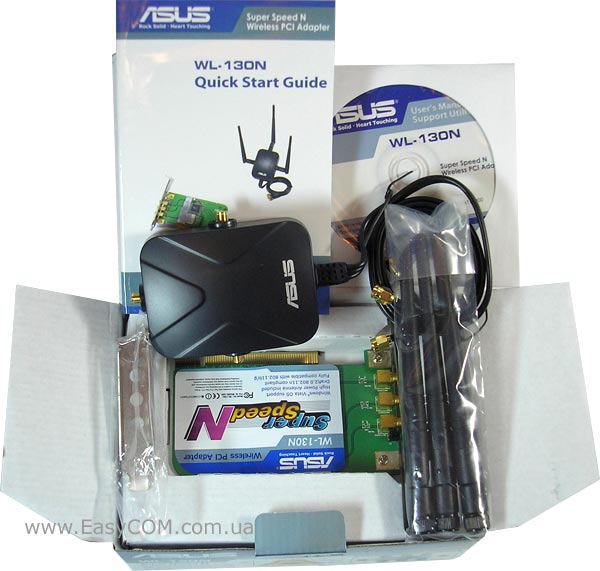

Комплектація моделі ASUS WL-130N цілком достатня, маємо все, що необхідно для роботи.

ASUS WL-130N

У комплекті присутні:

  • PCI Wi-Fi адаптер WL-130N;
  • CD-диск з ПЗ і документацією;
  • Посібник користувача англійською мовою (коротка інструкція з встановлення і обслуговуюче програмне забезпечення);
  • Три знімні дипольні антени.
  • Метровий подовжувач для встановлення антен у місці більш якісного сигналу.

ASUS WL-130N

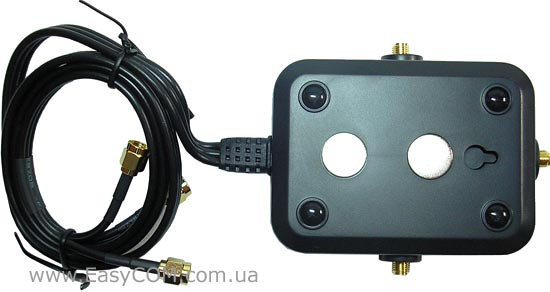

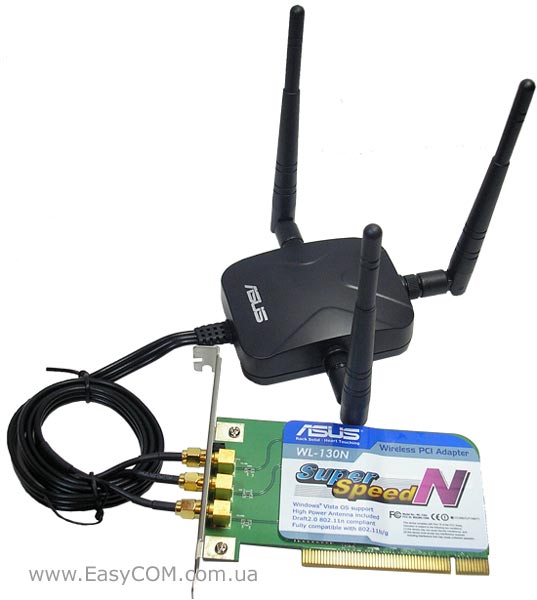

Серед всього у списку варто звернути увагу на невеликий метровий подовжувач зовнішніх антен з можливістю кріплення на стіну або залізну поверхню за допомогою двох магнітів у нижній частині. Цей простий елемент поставки може значно поліпшити якість прийому/передачі радіосигналу при правильному виборі його місця розташування. Таке доповнення повинно виявитися вагомим аргументом при обранні апаратури для побудови бездротових мереж через те, що зможете мати більш якісну реалізацію таких основних елементів для радіоканалів як антени.

Адаптер WL-130N

ASUS WL-130N

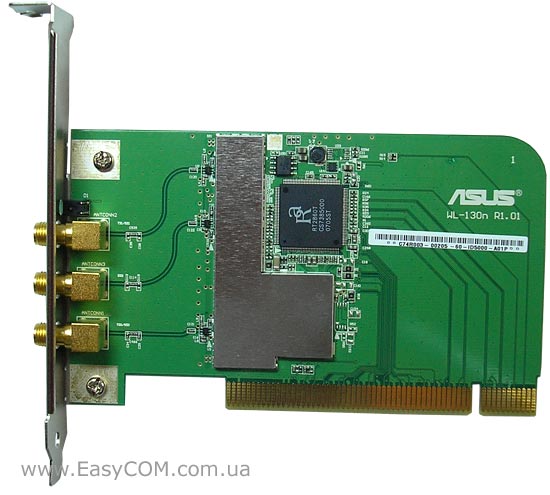

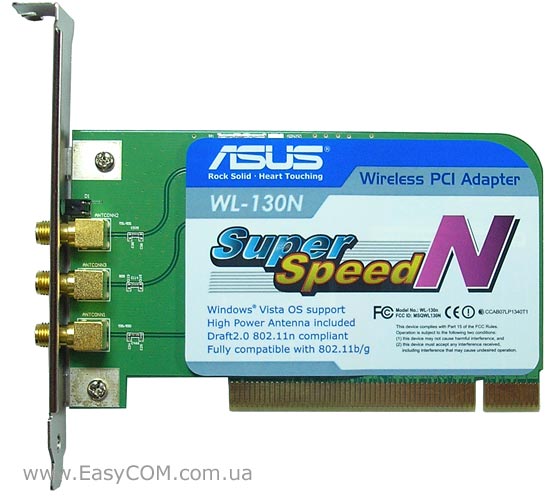

Представлена PCI карта має цілком стандартні розміри і отримала інтерфейс з'єднання з материнською платою комп'ютера PCI 2.3. Зверху елементи плати прикриті наклейкою з технічною інформацією про дану модель, що займає майже всю поверхню текстоліту, насиченою рекламними написами.

ASUS WL-130N

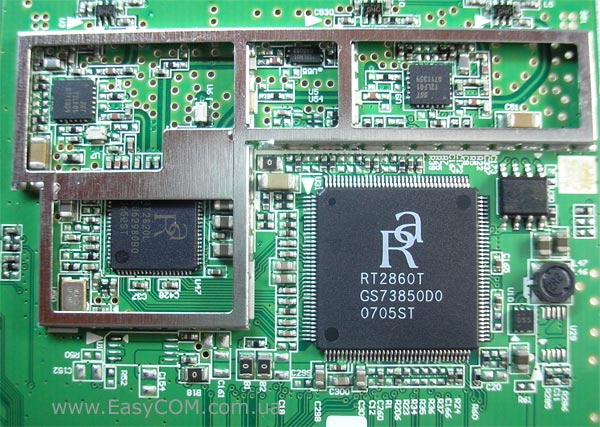

Під нею, як і в більшості радіочастотних обладнань, всі елементи, що створюють електромагнітні перешкоди, закриті невеликим залізним кожухом, який займає центральну частину поверхні. Поруч знаходитися мікросхема RT2860T від Ralink Technology.

ASUS WL-130N

А під залізним кожухом можна побачити чіп Ralink RT2820L. Всі елементи плати розташувалися досить компактно навколо центральної частини плати.

ASUS WL-130N

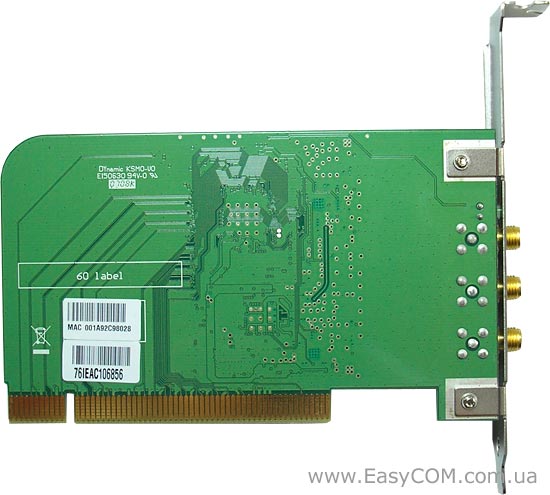

Зворотний бік теж не відрізняється оригінальністю у своєму виконанні. Тут проглядається невелика кількість доріжок і практично вся поверхня заповнена екраном з мідного шару текстоліту плати.

ASUS WL-130N

Інтерфейсна панель плати обладнана трьома роз’ємами підключення зовнішніх дипольних антен. Тут так само маємо індикатор робочої активності ясно-зеленого кольору, що повідомляє про режими роботи WLAN інтерфейсу даного PCI Wi-Fi адаптера WL-130N. Наявність можливості розміщення зовнішніх антен у місці максимальної якості радіосигналу дозволить отримати гарну якість роботи всього обладнання прийому-передачі. Для універсальності виробник залишив користувачу вибір, і в цій моделі можливо безпосереднє підключення антен до виходів самої плати, але це, швидше за все, трохи погіршить робочі характеристики радіоканалу зв'язку. З одного боку, радіосигнал буде обмежений як залізним корпусом комп'ютера таки і електромагнітними перешкодами від нього, а з іншого боку, у більшості випадків, залізобетонною або в кращому варіанті гіпсокартонною стіною.

Програмне забезпечення.

На диску, який маємо в комплекті поставці, крім драйверів і інструкції англійською мовою присутня утиліта керування і налагодження Wi-Fi PCI адаптера. Трохи розібравшись у структурі і можливостях наданого компанією виробником програмного забезпечення, було помічено майже повний збіг з можливостями самої операційної системи Windows.

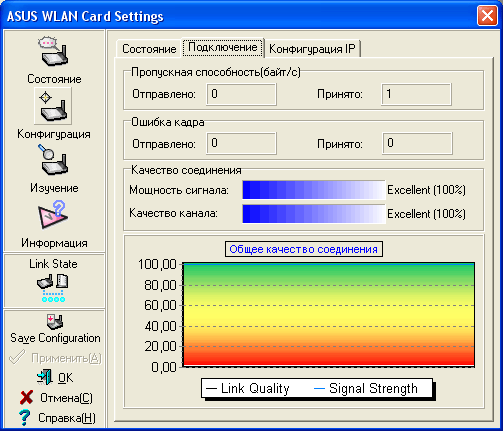

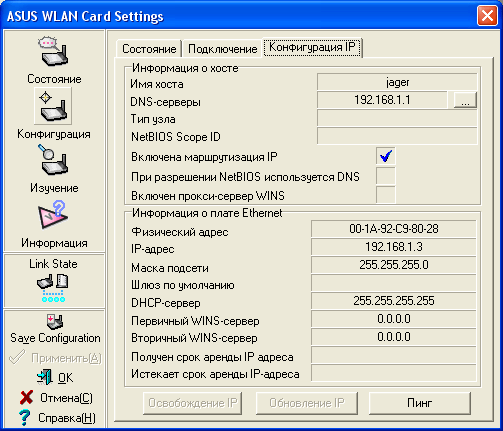

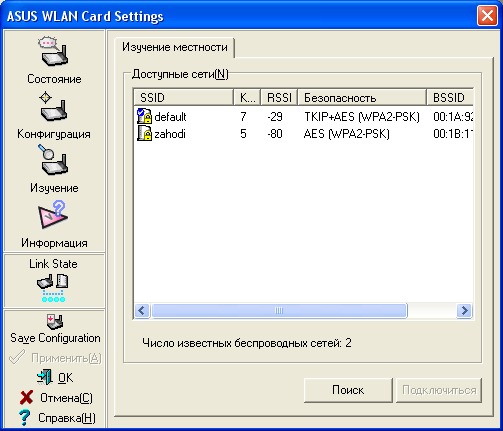

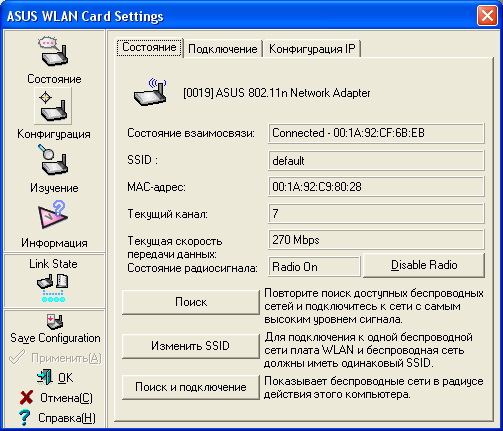

Перший пункт меню з всіма своїми закладками дозволяє користувачу отримати досить докладну інформацію про стан самого PCI адаптера і отриману при його роботі службову інформацію.

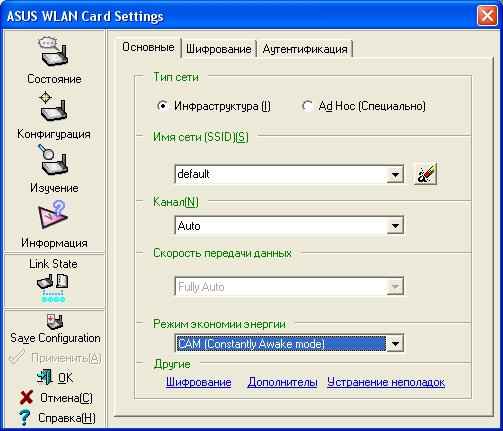

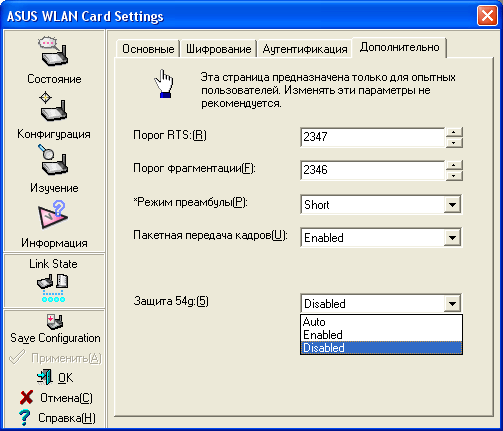

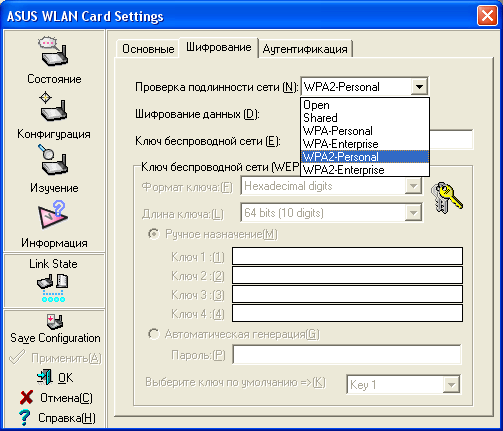

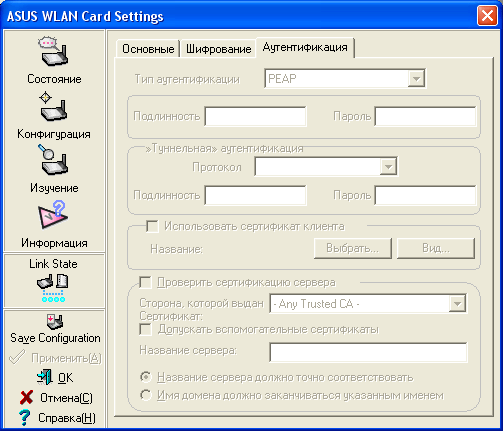

У пункті меню «Конфігурація» на першій закладці можна задати тип мережі, з якої відбувається робота. Інфраструктура є звичайним підключенням клієнта до будь-якого Wi-Fi пункту доступу, а режим Ad Hoc або, як його називають, IBSS забезпечує з'єднання пункт - пункт, відповідно повинна проводитися маршрутизація пакетів через даний інтерфейс. І, згідно завіренням виробника, тут є можливість динамічної маршрутизації. Далі по закладках можна встановити досить стандартні налагодження бездротового інтерфейсу: обрати ім'я бездротового з'єднання, задати номер каналу лінії зв'язку і метод авторизації при підключенні, а так само виходячи з обраного способу авторизації, можна задати і спосіб шифрування радіоканалу. Підтримувані стандарти шифрування і аутентифікації зазначені в таблиці специфікацій наведеної вище.

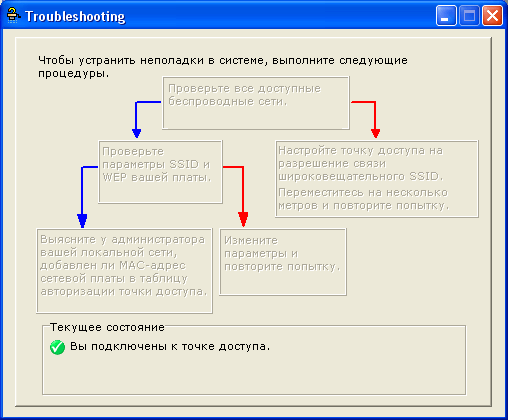

Для не дуже «просунутих» наведемо невеликий алгоритм з підказками для усунення можливих несправностей.

У пункті меню Link State маємо список всіх активних підключень і їх короткі характеристики.

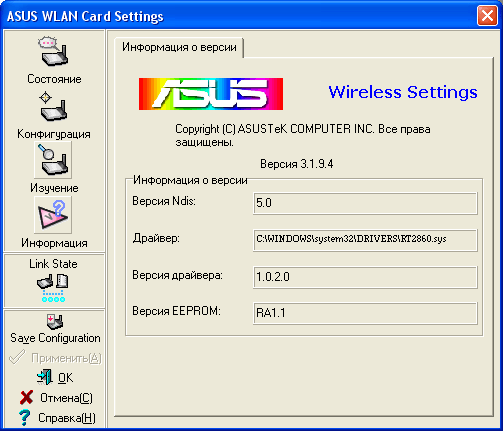

Наприкінці, є невелика інформаційна закладка, що інформує про використані в роботі драйвери і версії продукту.

Підводячи підсумки можливостям супровідного програмного забезпечення, можна казати про нормальну, але не зовсім стабільну у роботі утиліту для налаштування. Іноді набагато швидше, а головне більш надійно поміняти установки безпосередньо у властивостях драйвера даного пристрою, ніж декілька раз натискати кнопку «застосувати», очікувати деякий час і знову спостерігати початкове положення налагоджень.

Тестування

Оскільки досить стрімко поширюються бездротові домашні мережі і мережі малого офісу, саме для рішення таких завдань і був розроблений стандарт IEEE802.11n, що дозволяє без прокладання кабелів отримати швидкість на рівні Fast Ethernet провідної мережі передачі даних. Ми намагалися протестувати роботу адаптера в стандартній панельній залізобетонній висотці. Але одразу варто відзначити практичну неможливість повної адекватності і повторюваності результатів таких тестів між декількома поверхами. Канали зв'язку, що тестуємо, використовують бездротові стандарти 802.11, а всі радіоканали дуже чутливі до радіоперешкод практично будь-якого побутового або цифрового обладнання. Отже, варто брати до уваги роботу мобільних апаратів, мікрохвильових печей і інших електроприладів, що створюють радіоперешкоди. Ще на якість зв'язку між поверхами можуть впливати залізні екрани, такі як, наприклад, використання в якості утеплювача підлог спіненого поліетилену на фольговій основі. Все-таки, постараємося показати більш-менш практичні результати і спростувати деякі омани про ці і подібні пристрої.

Тестуванню буде так само піддана якість переданого сигналу і безпосередньо пропускні можливості каналу самого адаптера та головної його особливості - заявленої виробником можливості роботи зі швидкістю 300 Мбіт/с. Досліди проводилися на видаленні не більше двох метрів між пунктами. В тестах використовували пункту доступу ASUS WL-500W.

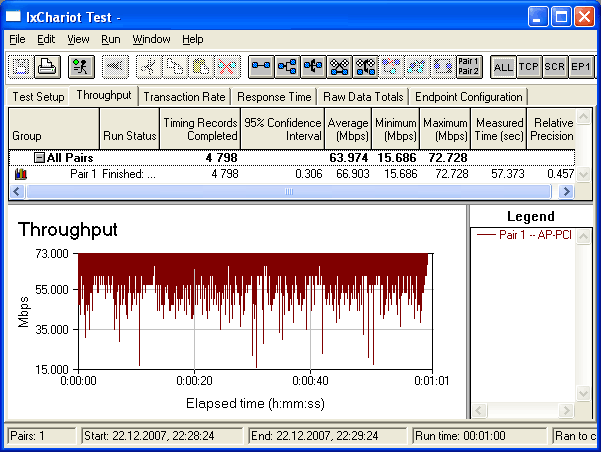

Порівняльне тестування працездатності на швидкості з'єднання 300 Мбіт/с з прямою видимістю на відстані два метри без шифрування каналу.

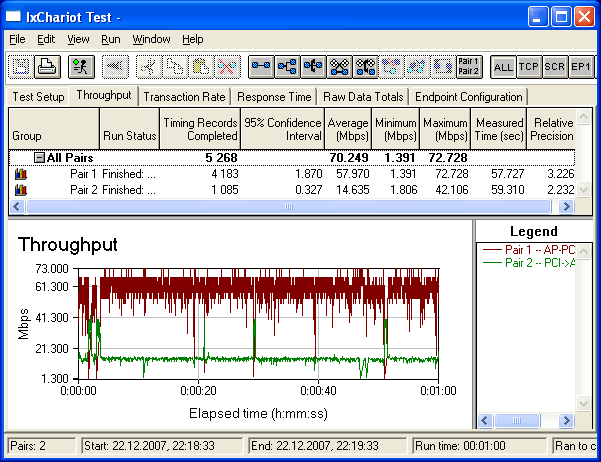

В обох напрямках.

Потік даних від пункту доступу до PCI адаптера.

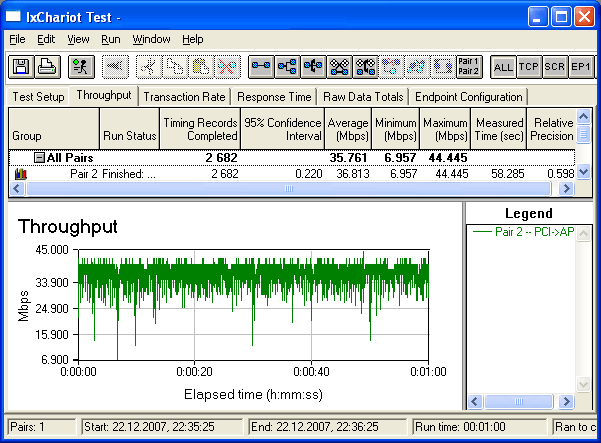

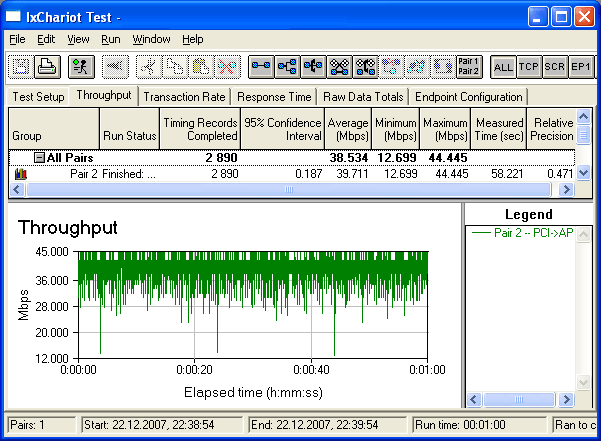

Потік даних від PCI адаптера до пункту доступу.

Порівняльне тестування працездатності на швидкості з'єднання 300 Мбіт/с з прямою видимістю на відстані два метри з використанням шифрування WPA2.

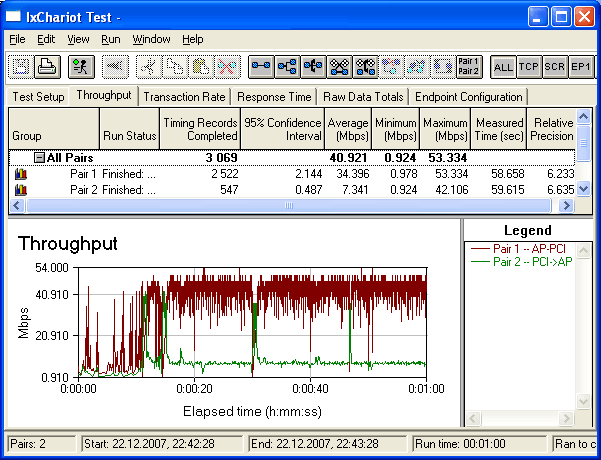

В обох напрямках.

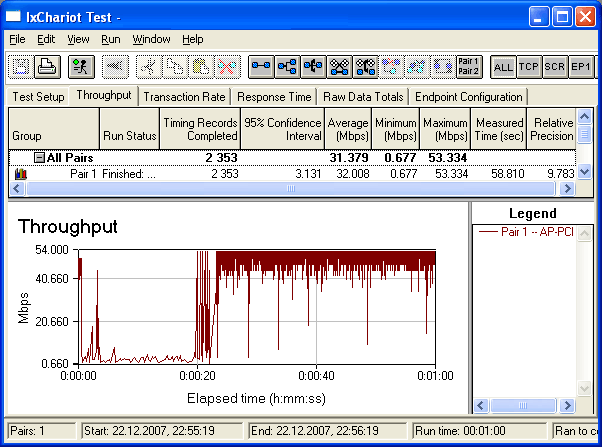

Потік даних від пункту доступу до PCI адаптера.

Потік даних від PCI адаптера до пункту доступу.

Порівняльне тестування працездатності через два поверхи панельної багатоповерхівки без шифрування каналу.

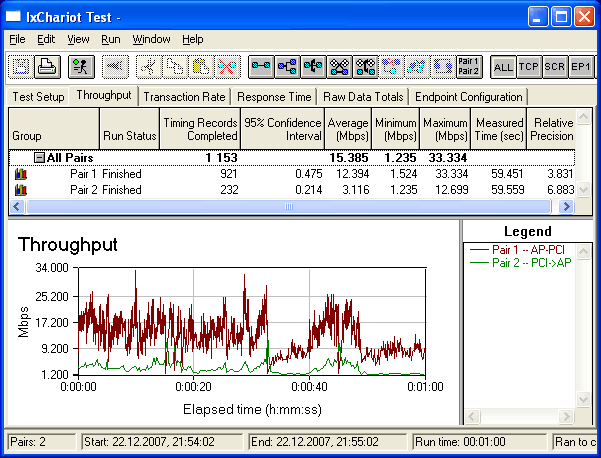

В обох напрямках.

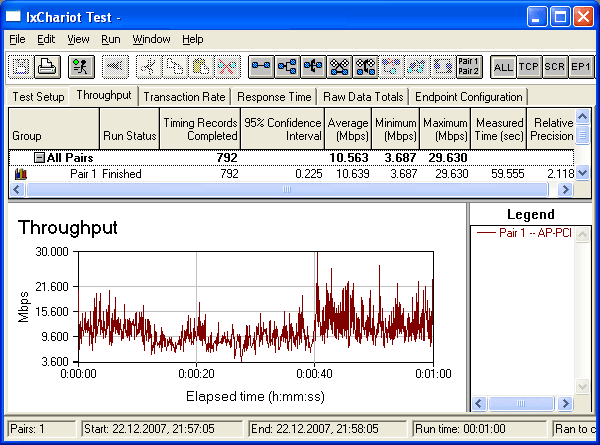

Потік даних від пункту доступу до PCI адаптера.

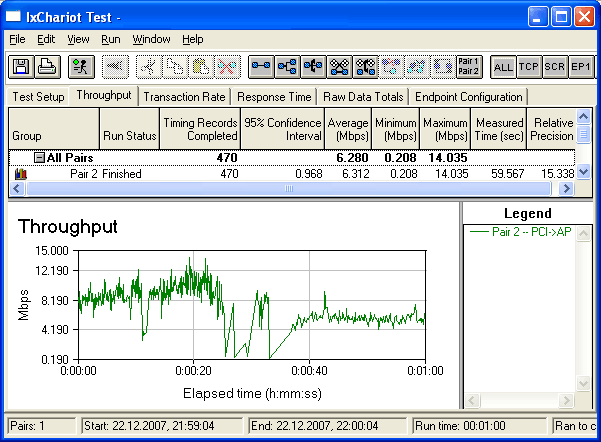

Потік даних від PCI адаптера до пункту доступу.

За результатами тестів можна зробити висновок, що в найкращих умовах середня швидкість передачі склала 70 Мбіт/с, а при пікових перегонах 72 Мбіт/с. Враховуючи участь у тестуванні чотирьох пристроїв, підтримуючих IEEE 802.11n (ASUS WL-130N, D-link DWA-547, ASUS WL-500W і D-Link DWA-142), можна сказати про найкращу працездатність екземпляра, який розглядаємо. Але варто відзначити, що в інших моделях, що потрапили на тестування, зовнішні антени знаходилися в менш вигідних умовах прийому/передачі сигналу. Вплив електромагнітних перешкод і екранів, створювані системним блоком комп'ютера, на роботу даної моделі були зведені до мінімуму. Такий підхід у рішенні дозволяє даному PCI-адаптеру мати першість серед випробуваних зразків.

Підсумувавши все вищевикладене, можна відзначити нормальну сумісність перерахованих вище адаптерів з підтримкою IEEE 802.11n між собою, якщо ми не кажемо про швидкість з'єднання 300 Мбіт/с, а про реальну швидкість передачі даних до 80 Мбіт/с. Щодо проникнення через залізобетонні перешкоди і стійкість до перешкод від побутової техніки, можна суб'єктивно дати висновок про більш високі швидкості передачі даних для обладнання з підтримкою IEEE 802.11n, в порівнянні з IEEE 802.11g стандартом у тяжких умовах роботи. Але на цей фактор більше впливає використання значно якісної антени або їх кількості, ніж специфіки стандарту IEEE 802.11n.

Висновки

Адаптер WL-130N від компанії ASUS можна порекомендувати як недороге і універсальне рішення з якісними характеристиками для організації доступу стаціонарного ПК через роз’єм PCI до мережі Wi-Fi, через підключення по протоколу IEEE 802.11n. Поряд з досить гарною якістю виконання і прийнятною забезпечуваною швидкістю доступу, даний зразок має непогану підтримку з боку розробника і нормальну вартість за рішення такого рівня. Той факт, що виробник постарався звести до мінімуму несприятливий вплив близько розташованого системного блоку, за рахунок винесення зовнішніх антен у пункти більш якісної трансляції сигналу, ставить цю модель на щабель вище її менш продуманих аналогів від інших виробників. Але поряд з продуманою системою зовнішніх антен, чутливість приймачів і потужність випромінювачів у даного зразка, все-таки, трохи нижче. Однак результати тестів довели, що правильно обрана система розташування антен, набагато більше ефективна, ніж підвищений рівень випромінювання радіосигналу. Програмне забезпечення, запропоноване виробником, має нормальний функціонал і досить зручне у використанні.

Плюси:

  • Наявність зовнішніх антен з можливістю встановлення в місцях найкращої якості сигналу.
  • Відносно висока швидкість передачі даних, в порівнянні зі стандартом IEEE 802.11g (швидкість до 80 Мбіт/с, замість заявлених 300).
  • Досить швидке, що не викликає складностей, встановлення адаптера в ПК.
  • Можливість роботи в режимі пункту доступу.

Мінуси:

  • Недосяжність заявленої швидкості з'єднання 300 Мбіт/с в умовах реальної передачі даних.
