Огляд ASUS USB-BT21 Bluetooth v2.0 Class 2 + EDR

07-01-2009

Дуже компактну реалізацію USB Bluetooth адаптера бездротового зв'язку для персональних мереж запропонувала користувачам компанія ASUS. Головною особливістю цієї моделі, безперечно, стали її розміри. Сподіваємося, це не вплинуло на якість реалізованих даним адаптером функцій і їх різноманіття. Адже перевагою всіх рішень, які пропонує ця компанія, завжди було продумане та зручне їх використання. Це стосується як супровідного програмного забезпечення, так і ергономіки, дизайну виконання, функціонального наповнення і якісного супровідного сервісу. До того ж, рішення, з яким ми хочемо сьогодні познайомити читачів, має підтримку найсучаснішої і перспективної технології для персональних мереж Bluetooth v2.0 + EDR. Вона дозволяє, ощадливо витрачаючи енергетичні ресурси портативних пристроїв, сполучати їх, залежно від реалізованої функції, з різними цифровими рішеннями для забезпечення спільної роботи.

Про самі етапи розвитку, технології Bluetooth, і про її можливості ми вже розповідали в статті «Bluetooth – передовий стандарт для мереж індивідуального застосування». А практичне застосування Bluetooth v2.0 + EDR вже було викладено в огляді «Огляд USB ASUS WL-BTD201M Bluetooth v2.0 Class 1 + EDR». В сьогоднішньому огляді ми постараємося звернути увагу на невеликі зміни, які одержала модель ASUS USB-BT21 у порівнянні з вище згаданим рішенням від цього виробника.

ASUS USB-BT21

Технічні характеристики

Виробник

ASUS

Модель

USB-BT21 Mini

WAN

Тип

USB 2.0 (тип A)

Кількість портів

1

WLAN

Антена

Кількість

1

Тип

внутрішня вбудована дипольна

Можливість заміни антени/тип коннектора

немає

Частотний діапазон

2.400~2.4835 ГГц

Підтримувані стандарти і швидкості

Bluetooth v2.0 Class 2 + EDR

GFSK (1Мбіт/с), 4-DQPSK (2 Мбіт/с), 8-DPSK (3 Мбіт/с)

Підтримувана кількість одночасних з'єднань

-

Можливість ручного завдання швидкості

немає

Вихідна потужність

Вихідна потужність передавача

0.9 дБм (Class 2, до 10 м)

Чутливість приймача

Чутливість приймача, характерна для смуги пропущення в середовищі з високими перешкодами.

<-87 дБм з <0.1% BER

Безпека

Шифрування даних ключем

так, до 128 біт

Живлення

Тип БЖ

DC 5В від одного USB

Додаткова інформація

Версія прошивання



Розміри, мм

19,47 x 16 x 8,1

Вага, г

2,2

Сайт виробника

http://www.asus.com/

Саме таку компіляцію характеристик ми одержали, проаналізувавши технічну документацію, яку маємо в комплекті поставки, і наведені дані на сайті виробника.

Упаковка

ASUS USB-BT21

Зовнішня упаковка, виконана з прозорого пластику, і герметизована методом спайки. Вкладена всередину поліграфія з щільного картону виконана у фірмових синьо-білих кольорах. Нижня частина може розповісти споживачу про стандарти, що підтримує дана модель. А ліворуч у різнобарвних «іконках» перелічені елементи специфікації та особливості моделі.

ASUS USB-BT21

На звороті упаковки виробник помістив специфікацію цієї моделі і системні вимоги, запропоновані на двадцять одній мові.

Комплектація

У комплектації моделі ASUS USB-BT21 маємо все, що необхідно для використання адаптера.

ASUS USB-BT21

У комплекті присутні:

  • CD-диск з ПЗ і документацією;
  • Посібник користувача на різних мовах (коротка інструкція з встановлення та обслуговуючого програмного забезпечення);

ASUS USB-BT21

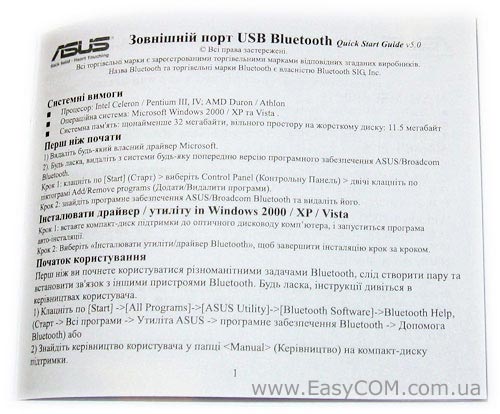

У посібнику користувача є крім російського ще і український варіант інструкцій, що свідчить про цільову спрямованість продукту для українського ринку.

Bluetooth-адаптер ASUS USB-BT21

Як і слід було сподіватися, це рішення одержало пластмасовий корпус, виконаний з чорного пластику. Тільки розміри трохи відрізняють його від аналогів інших виробників. Таке зменшення, швидше за все, пов'язане з бажанням мати найбільш компактний і зручний у використанні продукт. На верхній поверхні присутній напис «ASUS», що займає всю його ширину. Тут же зроблений невеликий бортик, який дозволяє легко витягти даний адаптер з USB-роз’єму. З особливостей, і якоюсь мірою недоліків, відзначимо відсутність тут індикаторів активності.

ASUS USB-BT21

На звороті знаходиться тільки наклейка з інформацією про модель і серійний номер адаптера. Більше тут нічого не помістилося.

І так, перейдемо, мабуть, до самої головної особливості даної реалізації адаптера Bluetooth - до оцінки його компактних розмірів.

ASUS USB-BT21

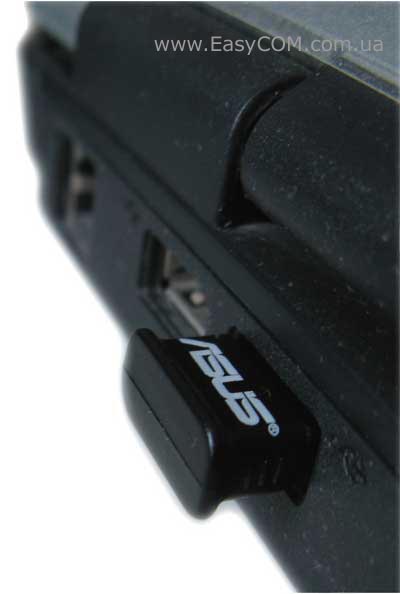

На своєму робочому місці виглядає даний адаптер непогано, але все-таки досить сильно випирає з корпусу ноутбука, що може стати причиною незручностей. Настільки зручний для витягу ободок по краю корпусу може стати причиною мимовільного зачеплення адаптера за навколишні предмети. Завдяки малим розмірам імовірність такого випадку мізерно мала. Варто, все-таки, відзначити прагнення розробників до оригінальності підходу і продуманості використання даного продукту.

Програмне забезпечення.

Встановлення програмного забезпечення та можливості драйверів не отримали великих відмінностей від вже описаних нами раніше в «Огляд USB ASUS WL-BTD201M Bluetooth v2.0 Class 1 + EDR», але все-таки є деяке естетичне покращення. Так, наприклад, драйвер «Мій послідовний порт Bluetooth» став називатися більш актуально «Мій ActiveSync». У спливаючому контекстному меню, при клацанні правою кнопкою на значку в панелі завдань, вже немає знаків питання замість незрозумілих для програми літер. Все доведено до необхідного рівня. Версія програмного забезпечення, яку маємо в комплекті, позначена - 5.1.0.4500.

У всьому іншому повна відповідність вже описаному нами раніше інтерфейсу налаштування та взаємодії з користувачем. Він залишається таким самим за функціональністю і має велике різноманіття варіантів використання з'єднань Bluetooth і гнучкість налаштувань кожного з них.

Тестування

У тестуванні ми не будемо перевіряти на ефективність сам стандарт Bluetooth зі специфікацією 2.0 + EDR, але хочемо підтвердити, що навіть компактна реалізація не перешкодила якісній роботі даного рішення. Тестуванню буде піддані безпосередньо пропускні можливості самого каналу, побудованого на двох адаптерах ASUS USB-BT21 на видаленні не більше метра і при прямій видимості між пунктами. Використання двох однакових адаптерів для організації Bluetooth-з'єднання дозволить одержати більш якісні та повторювані результати тестування.

Порівняльне тестування працездатності з прямою видимістю на відстані менше метра.

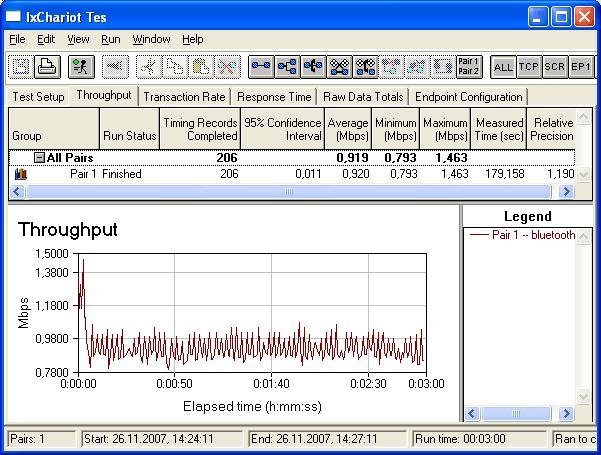

Односпрямований потік передачі даних.

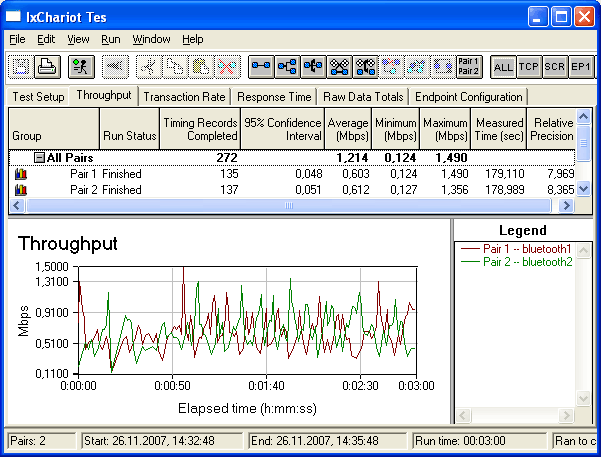

Двоспрямований потік передачі даних.

У даній серії тестів немає нічого несподіваного. Цілком закономірна нормальна продуктивність у майже ідеальних умовах. Але все-таки сумарна пропускна здатність каналу небагато впала в порівнянні з раніше зафіксованим результатам для ASUS WL-BTD201M. Нагадаємо, що максимально можлива швидкістю каналу зв'язку побудованого на Bluetooth 2.0 + EDR при передачі в одному напрямку не перевищує половини від швидкості з'єднання, що дорівнює 2,1 Мбіт/с. При двоспрямованій передачі сумарна швидкість може досягати 2,1 Мбіт/с.

Висновки

Адаптер ASUS USB-BT21 можна порекомендувати як компактне і зручне рішення для організації з'єднань Bluetooth 2.0 + EDR через роз’єми USB. Поряд з досить гарною якістю виконання і нормальною швидкістю роботи, даний зразок має непогану підтримку з боку розробника і цілком виправдану ціну за рішення такого рівня. Головними позитивними аргументами, що якісно виділяють цю модель з ряду подібних їй, стали компактні розміри і досить великий спектр використання з різною апаратурою, що підтримує цей стандарт комунікацій. Останньою якістю ця модель забезпечена за рахунок дуже гнучкого і багатофункціонального програмного забезпечення, що дозволяє легко та швидко налаштувати зв'язок з практично будь-якою цифровою апаратурою.

Плюси:

  • Ергономічний корпус.
  • Компактні розміри.
  • Немає зовнішньої антени, що випирає.
  • Гарна швидкість передачі даних.
  • Досить швидке встановлення адаптера на ПК, що не викликає складностей.

Мінуси:

  • Немає USB подовжувача в комплекті.
  • Суттєва залежність якості зв'язку від прямої видимості та присутності перешкод на шляху сигналу.

Автор: Валерій Паровишник
Переклад: Анна Смірнова

Висловлюємо подяку фірмі ТОВ ВФ Сервіс (м. Дніпропетровськ) за надане для тестування обладнання.
