Огляд і тестування бездротового маршрутизатора ASUS RT-AC68U

У даному огляді ми продовжимо знайомитися з бездротовими роутерами, які підтримують стандарт зв'язку IEEE 802.11ac. З моменту його впровадження в маси пройшло уже достатньо часу, за який ринок встиг наповнитися рішеннями нового формату, що неминуче позначилося на їхній вартості. Звичайно, цінники на топові моделі ще «кусаються», але загальна тенденція однаково радує. У зв'язку з цим ми вирішили не обмежуватися тільки мейнстрім-сегментом ринку, але також звернути свій погляд і на більш продуктивні рішення. До таких, наприклад, можна віднести роутер ASUS RT-AC68U, який відповідає класу AC1900.

Специфікація:

Упаковка та комплект поставки

Маршрутизатор ASUS RT-AC68U постачається в картонній коробці, оформленій у традиційному для компанії ASUS стилі. Крім якісної поліграфії, упаковка відрізняється хорошою інформативністю: на її лицьовій стороні зазначені основні особливості пристрою, а на тильній наводиться опис використовуваних у ньому технологій. Пропонуємо також коротенько ознайомитися з ними:

• 5G Wi-Fi − підтримка сучасного стандарту бездротового зв'язку IEEE 802.11ас;

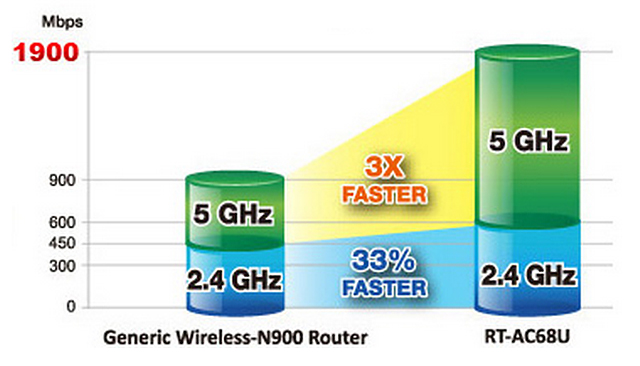

• 1300 + 600 Mbps Concurrent 2.4 & 5 GHz − розрахункова сумарна швидкість передачі даних обома каналами може досягати 1900 Мбіт/с (1300 Мбіт/с для діапазону 5 ГГц і 600 Мбіт/с для діапазону 2,4 ГГц);
• USB 3.0 x1 USB 2.0 x1 File/Printer/3G/4G Sharing − наявність USB-роз’ємів стандарту 3.0 і 2.0 для підключення зовнішніх накопичувачів, мережевих принтерів і 3G/4G-модемів;
• ASUS AiRadar − підтримка фірмової технології для збільшення зони покриття Wi-Fi;
• ASUS AiCloud − можливість організації власного хмарного сховища;
• TurboQAM − підтримка технології TurboQAM, завдяки якій збільшується швидкість обміну даними в сегменті 2,4 ГГц.

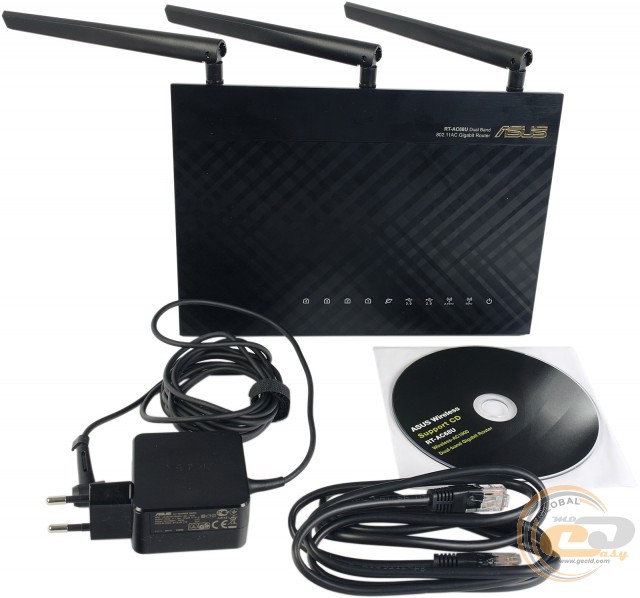

Крім самого роутера, у коробці були також виявлені наступні компоненти, які можуть знадобитися користувачу під час підключення ASUS RT-AC68U і його подальшої експлуатації:

• адаптер живлення від електромережі (Input AC: 100 − 240 В, 1 А, 50 − 60 Гц; Output DC: 19 В, 1,75 А);
• три антени;
• мережевий кабель;
• диск із документацією та програмним забезпеченням.

Зовнішній вигляд

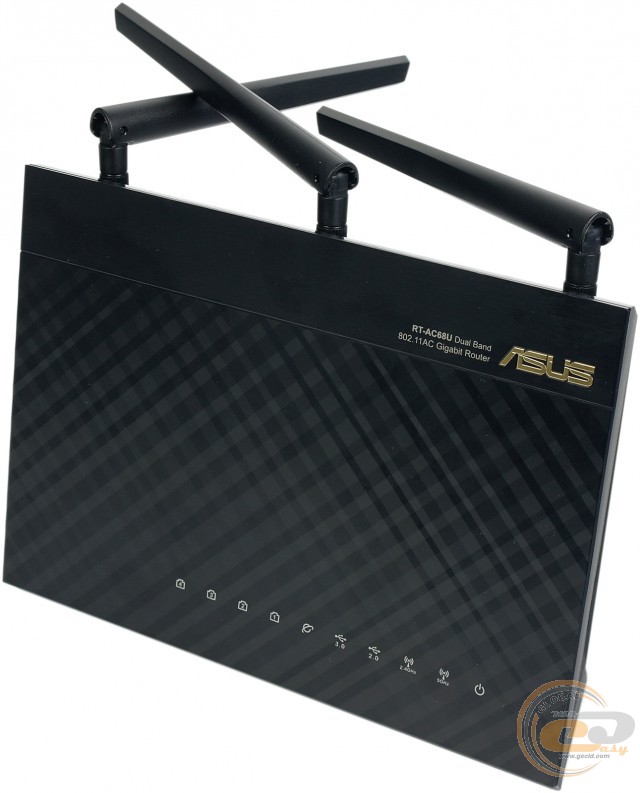

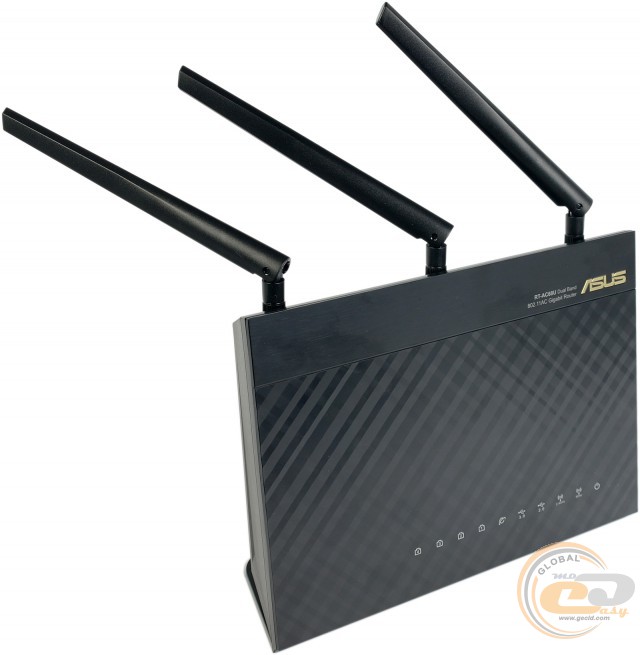

Корпус тестованого рішення оформлений у легко пізнаваному стилі Black Diamond. Гострі грані, чорне фарбування з елементами глянцю, декоративна лицьова панель − усе це вигідно виділяє ASUS RT-AC68U на тлі стандартних коробочок від інших виробників. Такий роутер не соромно розмістити на видному місці, оскільки інтер'єр кімнати або офісу він точно не зіпсує.

Новинка має вертикальне компонування корпусу. Горизонтальне розташування пристрою або ж розташування його на стіні не передбачене. Навряд чи при такому ефектному зовнішньому вигляді це можна вважати недоліком. До того ж використання вертикального компонування дозволяє досягнути кращого охолодження, що, між іншим, є важливим чинником для продуктивних рішень на зразок ASUS RT-AC68U.

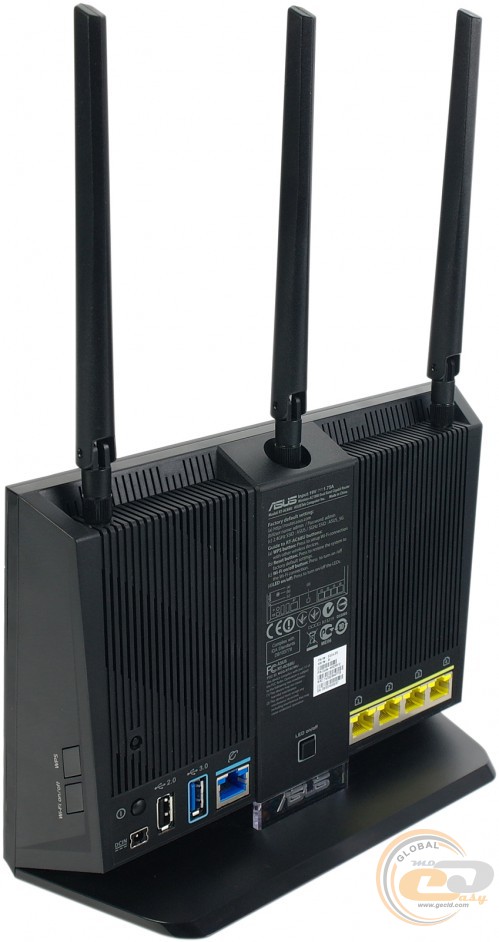

Як видно зі світлин, проблемі швидкого відведення тепла за межі корпусу виробник приділив досить велику увагу. Вентиляційні отвори можна виявити на всіх панелях, крім лицьової. ASUS RT-AC68U має хорошу стійкість завдяки розташуванню інтерфейсів у нижній частині. Навіть із піднятими антенами він не схильний до перекидання.

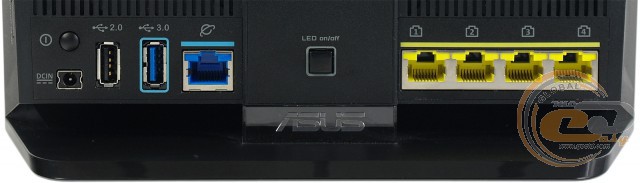

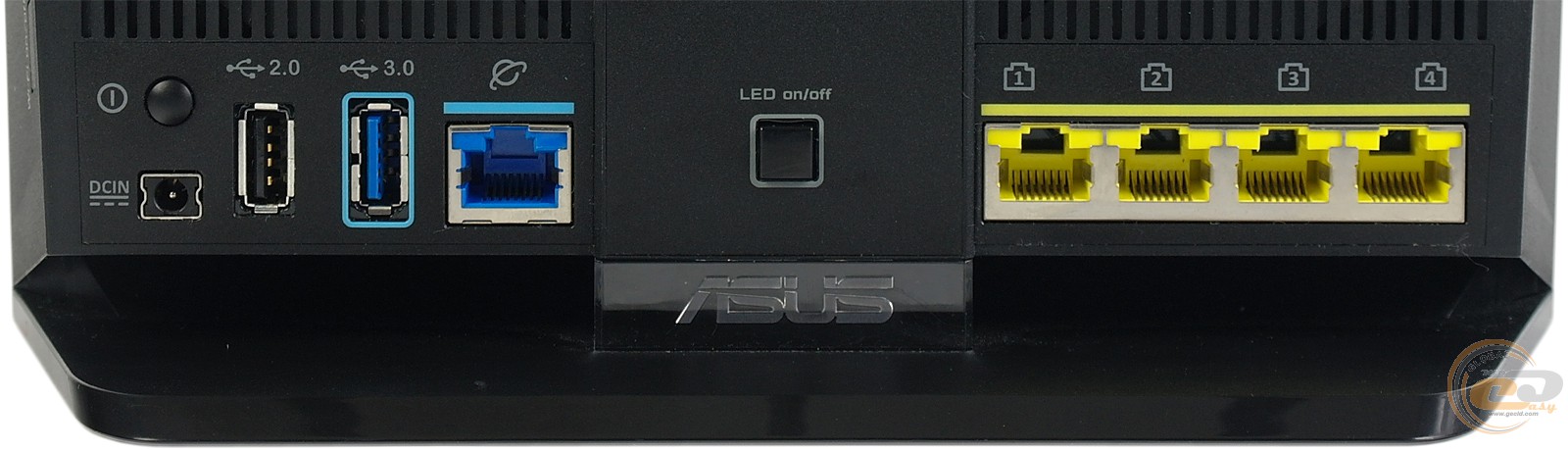

Набір доступних роз’ємів і елементів керування виглядає наступним чином:

• вхід «DCIN» призначений для приєднання блока живлення;
• клавіша «Power», за допомогою якої можна ввімкнути або вимкнути маршрутизатор;
• клавіша «Reset», яка служить для скидання налаштувань;
• один порт USB 2.0;
• один порт USB 3.0;
• гігабітний порт WAN;
• чотири гігабітні роз’єми LAN.

Відзначимо наявність двох роз’ємів USB, які значно розширюють можливості моделі ASUS RT-AC68U. Залежно від підключених пристроїв, вона може виступати в ролі мережевого сховища, принт-сервера, менеджера для завантаження файлів з інтернету. Крім того, присутня підтримка 3G/4G-модемів.

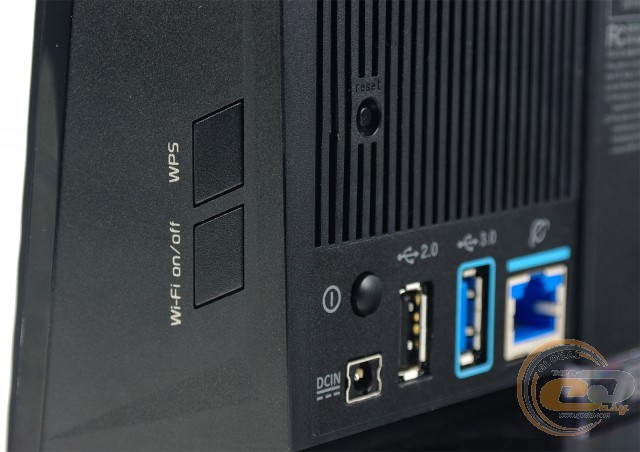

Ще дві клавіші розташовані на одному з торців корпусу. Перша з написом «WPS» відповідає за автоматичне підключення до існуючої мережі Wi-Fi. Друга ж («Wi-Fi on/off») дозволяє вручну заблокувати бездротовий режим зв'язку.

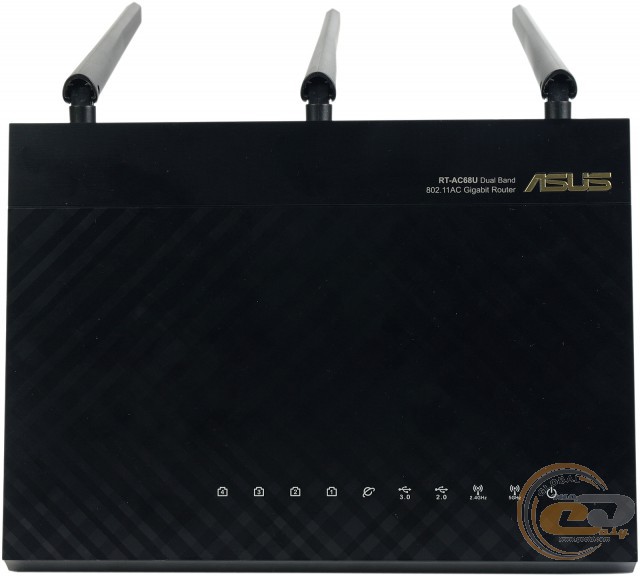

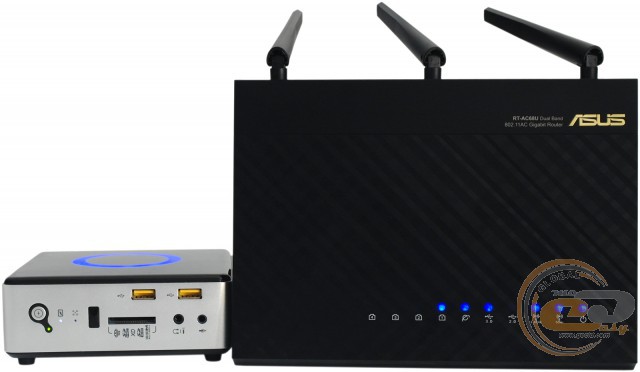

Індикація режимів роботи роутера та використовуваних інтерфейсів здійснюється за допомогою синіх світлодіодів, винесених на лицьову панель. Вони мають помірну яскравість, тому не відволікають до себе увагу, коли ASUS RT-AC68U, наприклад, розташований на робочому столі.

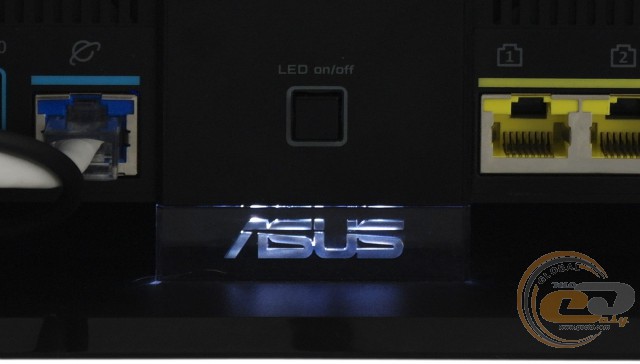

Позаду присутнє ще одне підсвічування, цього разу логотипа ASUS. Природно, ніякої практичної користі воно не несе − просто робить зовнішній вигляд пристрою більш оригінальним. При потребі підсвічування можна відключити шляхом натискання клавіші «LED on/off».

Апаратна платформа

В основі моделі ASUS RT-AC68U лежить двоядерний процесор Broadcom BCM4708, побудований на мікроархітектурі ARM Cortex-A9, який працює з частотою 800 МГц. Крім керування маршрутизатором, він також відповідає за підтримку гігабітних портів провідного з'єднання й роз’ємів USB. У якості радіомодулів використовуються два чіпи Broadcom BCM4360 (по одному на кожний діапазон). Підсистема оперативної пам'яті має обсяг 256 МБ і основана на мікросхемі стандарту DDR3 замість DDR2, як у деяких конкурентних рішень.

Це повинно забезпечити роутеру максимальну продуктивність навіть під час обробки складних завдань, таких як передача потокового відео високої чіткості, онлайн-ігри або обмін великими файлами.

Крім того, підвищити швидкодію новинки покликана технологія Broadcom TurboQAM, яка реалізована на рівні однойменного контролера бездротового зв'язку. Суть її полягає в тому, що на каналі 40 МГц використовується модуляція сигналу QAM-256 замість QAM-64. Це збільшує розрахункову швидкість передачі даних у діапазоні 2,4 ГГц приблизно на 33%, тобто зі стандартних 450 Мбіт/с до 600 Мбіт/с.

Налаштування роутера

Конфігурування моделі ASUS RT-AC68U може здійснюватися двома способами: за допомогою WEB-інтерфейсу та власної утиліти. Розглянемо спочатку перший варіант, оскільки саме він надає максимум можливостей для налаштування мережі та маршрутизатора.

Багатьом WEB-інтерфейс новинки здасться знайомим. Дійсно, його варіації використовуються у всіх сучасних мережевих рішеннях компанії ASUS. Різниця полягає лише в кількості налаштувань і доступному функціоналі.

Меню має інтуїтивну й логічну структуру, а самі параметри постачені досить детальним описом, який перекладений кількома мовами, у тому числі російською і українською. Загалом, тут усе зроблено для того, щоб максимально спростити процес конфігурування пристрою.

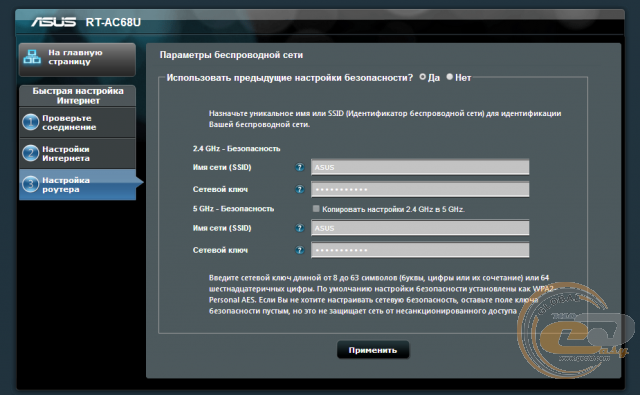

Тим, хто рідко зустрічається з налаштуванням мережевих підключень, радимо скористатися вкладкою «Швидке налаштування Інтернет». У цьому режимі система автоматично задасть усі необхідні параметри й виконає перевірку з'єднання. Від користувача потрібно лише ввести персональні дані, які знадобляться для доступу до мережі.

Тепер давайте коротенько пройдемося по інших вкладках WEB-інтерфейсу. З повним переліком налаштувань, як завжди, можна буде ознайомитися в галереї скріншотів, розташованій наприкінці цього розділу.

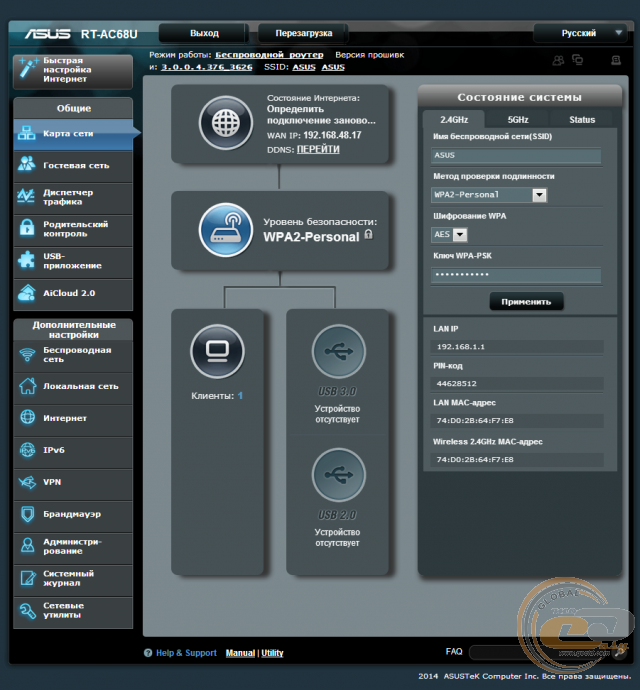

На сторінці «Карта мережі» відображається докладна схема мережевого з'єднання, а також конфігурація та стан усіх пристроїв, підключених до нього.

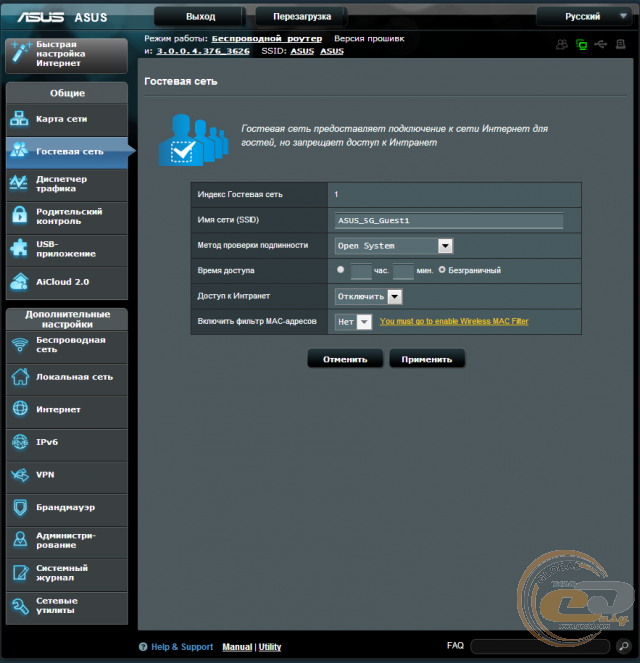

Розділ «Гостьова мережа» дозволяє налаштувати сесію для підключення гостьових клієнтів до інтернету без доступу до внутрішньої мережі. Причому це можна зробити окремо для кожного діапазону (2,4 або 5 ГГц).

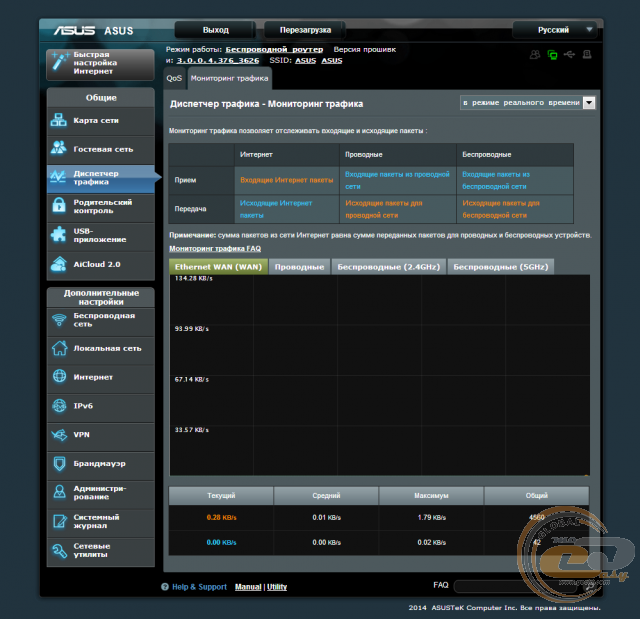

На вкладці «Диспетчер трафіку» зосереджені інструменти для відстеження вхідного та вихідного трафіку по всіх каналах. Тут же можна задати пріоритет для різних груп мережевих завдань (серфінг, завантаження файлів, передача файлів та ін.). Радимо використовувати цю функцію, якщо відразу кільком додаткам потрібен одночасний доступ в інтернет.

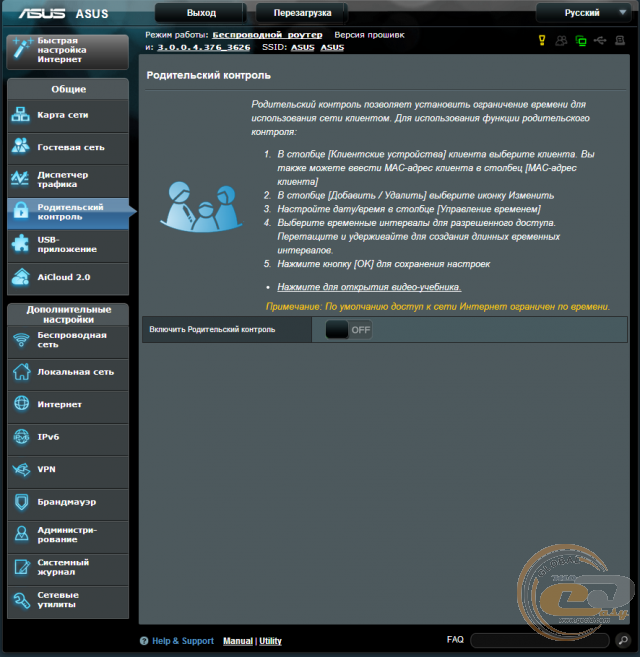

У підрозділі «Батьківський контроль» можна обмежити час інтернет-сесії. Причому для кожного клієнта передбачена своя окрема група правил.

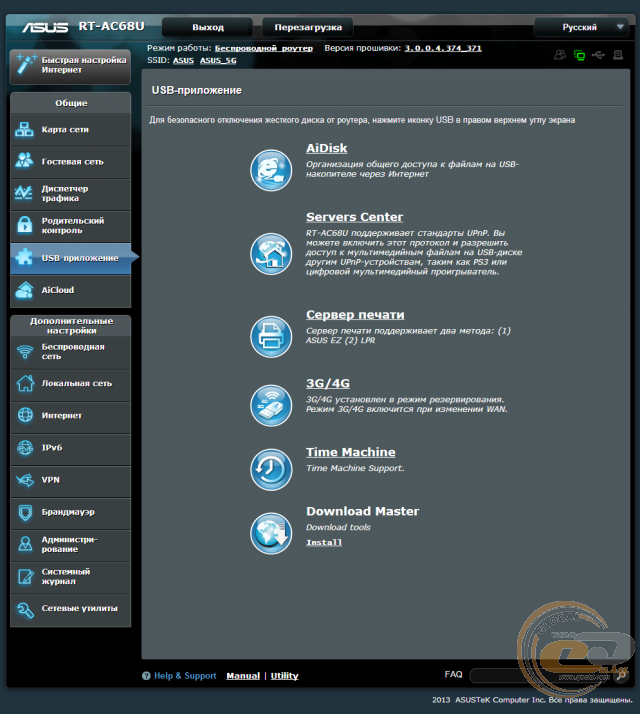

Інформація про всі додаткові сервіси, доступні при підключенні пристроїв через порти USB, згрупована на вкладці «USB-додаток». Тут можна задати правила спільного доступу до зовнішнього накопичувача через інтернет, організувати файлове сховище (FTP / SAMBA) або сервер друку. Також присутня повноцінна підтримка 3G/4G-модемів.

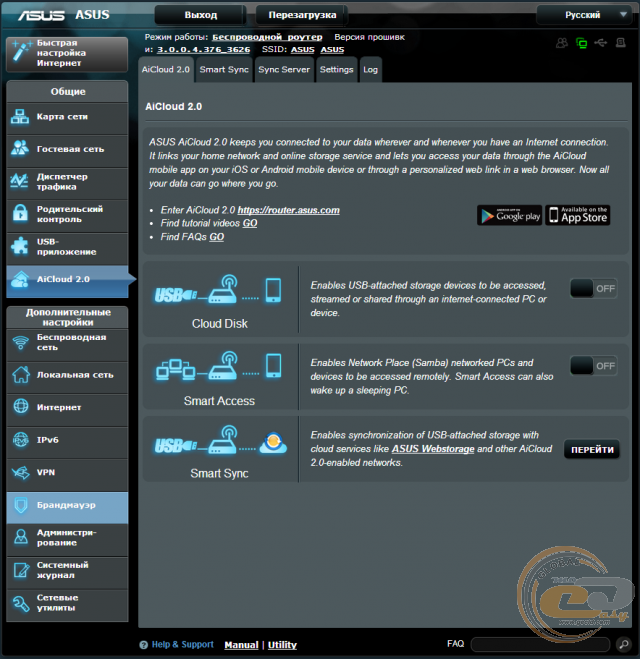

Останній розділ «AiCloud» із групи вкладок «Загальні» служить для організації доступу до хмарних сервісів, а також надає можливість створення власного хмарного сховища.

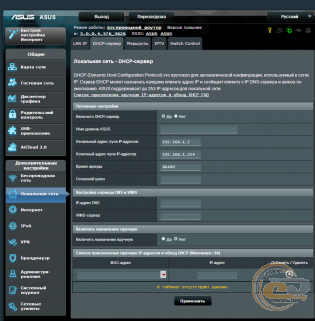

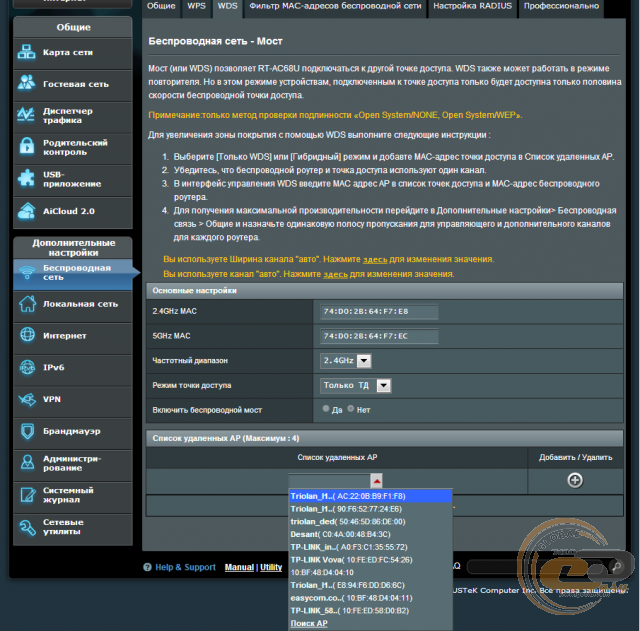

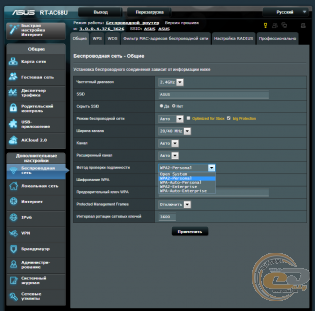

У категорії «Додаткові налаштування» зібрані опції, які виявляться корисними під час тонкого конфігурування провідного та бездротового сегментів мережі.

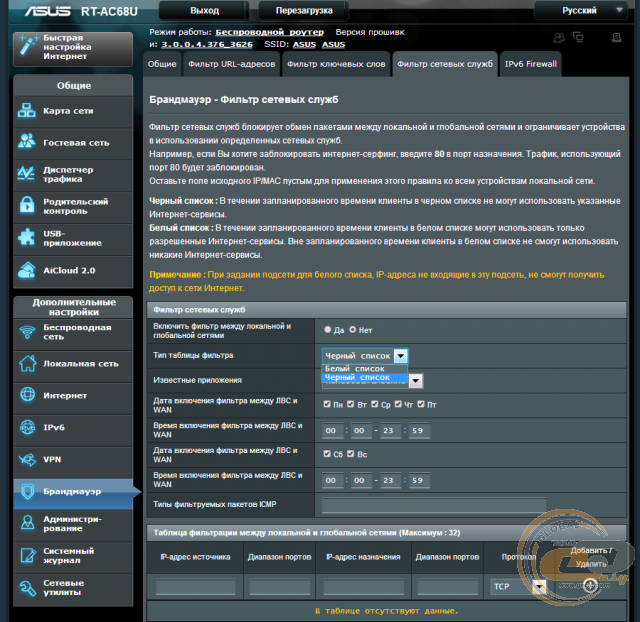

Окремо хочеться виділити досить функціональний вбудований брандмауер. Він надає адміністратору мережі доволі широкий спектр правил для обмеження доступу до окремих мережевих служб і часу їх використання.

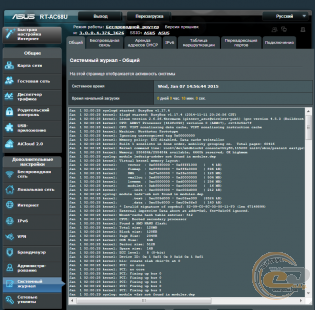

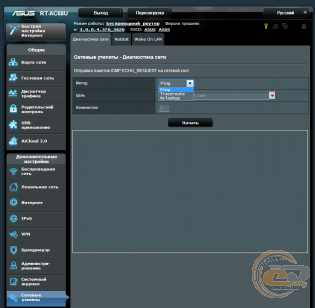

Через WEB-інтерфейс роутера ведеться детальне журналювання подій. Також він надає можливості для швидкої діагностики та збору інформації про мережу.

В цілому ж функціонал моделі ASUS RT-AC68U можна назвати дуже хорошим. У цьому плані вона практично нічим не поступається топовим рішенням з підтримкою стандарту IEEE 802.11ac. Кількості доступних налаштувань цілком вистачить для організації та контролю мережі в домі, офісі й навіть на малому підприємстві.

Програмне забезпечення

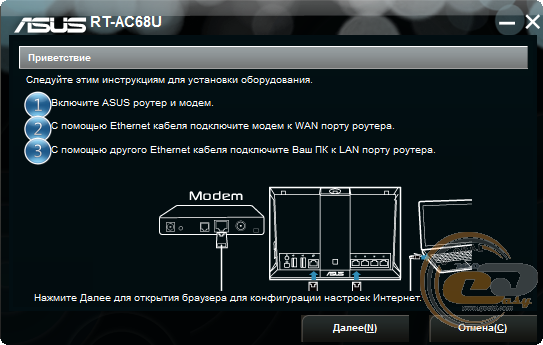

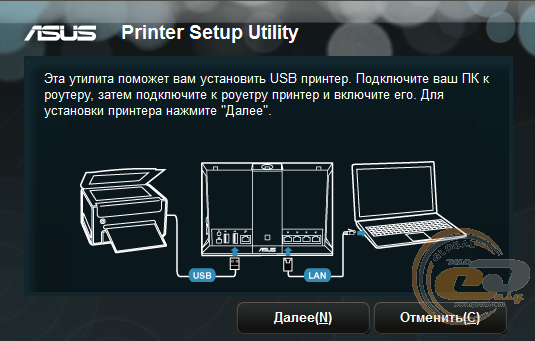

На диску в комплекті поставки є ряд утиліт, які можуть полегшити конфігурування роутера та пристроїв, підключених до нього. Зокрема, це стосується організації на основі ASUS RT-AC68U мережевого принт-сервера.

Тестування

Головною проблемою мережевих технологій, а особливо бездротових ліній, можна назвати перешкоди передачі сигналу. Саме вони змушують витрачати на розшифрування й додаткову перевірку кожного переданого пакету обмежені обчислювальні ресурси Wi-Fi-клієнта. Створити радіоперешкоди для бездротового каналу дуже просто – це робить практично будь-який електроприлад або цифровий пристрій. Особливо сильний вплив може створювати звичайнісінька побутова техніка: мікрохвильова піч, двигун холодильника або навіть лампа денного світла при її ввімкненні і т.д. Ще одним немало важливим, а часто основним джерелом перешкод може стати велика щільність Wi-Fi-мереж, які оточують місце використання бездротового рішення. Враховуючи всі ці фактори, не можна говорити про повну повторюваність результатів тестів бездротового сегменту мережі.

Тому тестування всіх мережевих рішень, які потрапили в нашу лабораторію, відбувається в «ідеальних» умовах експлуатації: в одній кімнаті при прямій видимості й на віддалі не більше двох метрів між точками. Для проведення експериментів ми використовували наступне додаткове мережеве обладнання: ASUS RT-N66U, ASUS EA-N66 і Gigabit Ethernet Intel 82566MC.

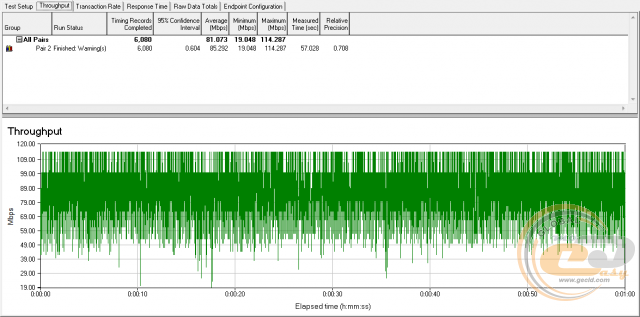

Порівняльне тестування працездатності в режимі 802.11n на частоті 2,4 ГГц із використанням шифрування WPA2

Потік даних в обох напрямках

Потік даних від клієнта до маршрутизатора

Потік даних від маршрутизатора до клієнта

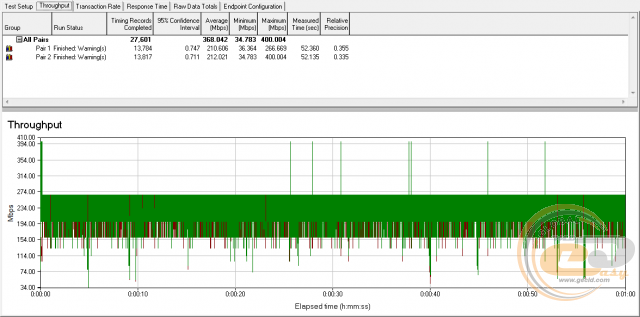

Порівняльне тестування працездатності в режимі 802.11ас на частоті 5 ГГц із використанням шифрування WPA2

Потік даних в обох напрямках

Потік даних від клієнта до маршрутизатора

Потік даних від маршрутизатора до клієнта

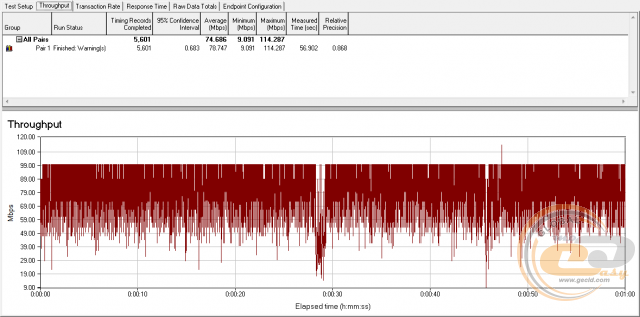

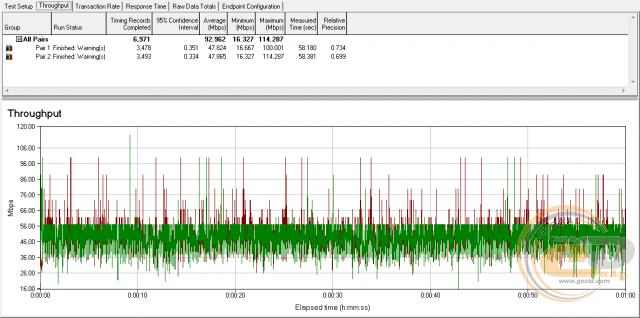

У реальних умовах експлуатації середня швидкість передачі даних в обох напрямках по бездротовому з'єднанню на частоті 2,4 ГГц (IEEE 802.11n) склала близько 93 Мбіт/с. При цьому максимальна швидкість в одному напрямку рівна 114 Мбіт/с. Такі результати для даного режиму можна вважати цілком прийнятними.

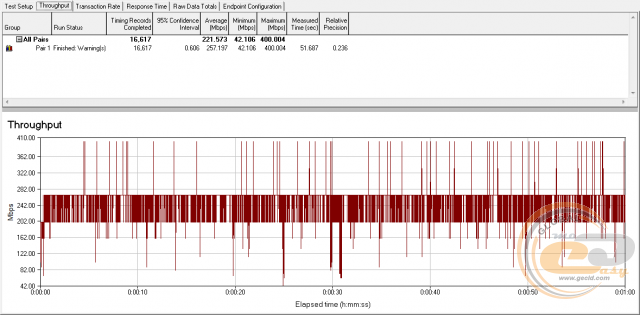

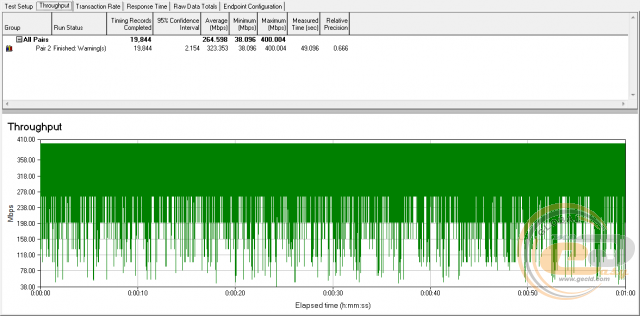

При використанні стандарту IEEE 802.11ac, де трансляція даних ведеться вже на частоті 5 ГГц, середня швидкість збільшилася аж у чотири рази − до позначки 368 Мбіт/с. Істотний приріст швидкодії можна спостерігати і на окремих ділянках з'єднання: «клієнт − маршрутизатор» і «маршрутизатор − клієнт» (максимум 400 Мбіт/с у кожному випадку).

Порівняльне тестування швидкості проходження пакетів через LAN-інтерфейс для іншого LAN-клієнта

Потік даних в обох напрямках

Потік даних в одному напрямку

Функціональність вузла, відповідального за обмін даними через LAN-інтерфейси, також знаходиться на досить високому рівні. Загальна швидкість при перехресній передачі даних склала майже 842 Мбіт/с, а максимальна досягала 800 Мбіт/с.

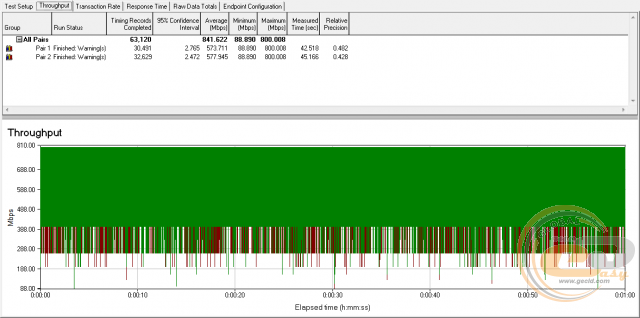

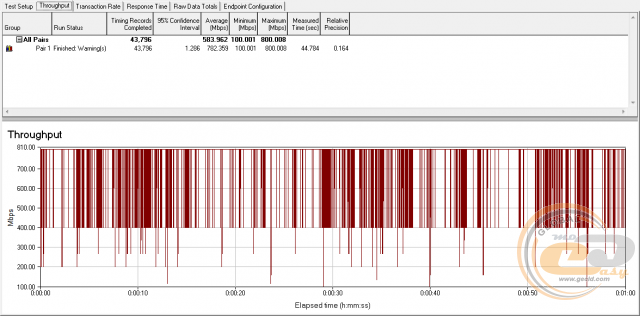

Порівняльне тестування швидкості проходження пакетів через NAT-службу маршрутизатора

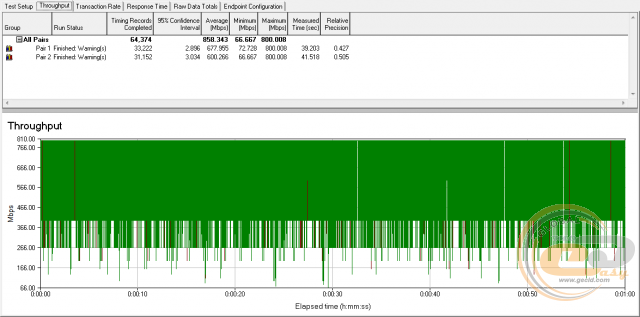

У моделі ASUS RT-AC68U служба NAT має апаратну реалізацію, в результаті чого середня швидкість комутації досягає 858 Мбіт/с. У менш якісних гігабітних рішень, де сервіс NAT функціонує на програмному рівні, це значення, як правило, в 3-4 рази нижче.

Порівняльне тестування швидкості читання/запису файлів за допомогою SAMBA-клієнта на підключений через роз’єм USB 3.0 зовнішній SSD-накопичувач

Читання з підключеного SSD-накопичувача

Запис на підключений SSD-накопичувач

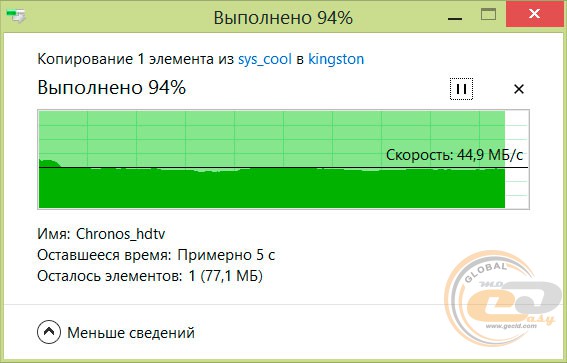

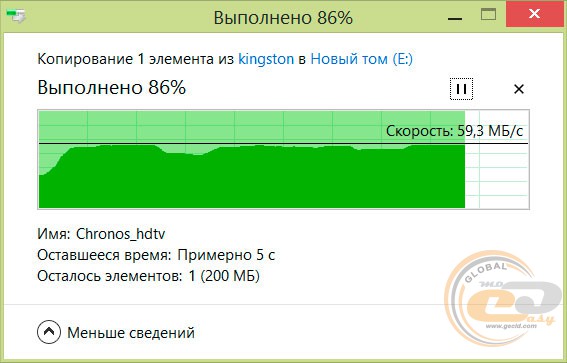

Швидкість читання файлів через SAMBA-клієнт із підключеного до роутера через роз’єм USB 3.0 SSD-накопичувача склала близько 59,3 МБ/с, а запису − 44,9 МБ/с. На тлі показників роутерів класом нижче (15 МБ/с і 5 МБ/с відповідно), такі результати виглядають просто чудовими. Таким чином, на основі ASUS RT-AC68U можна буде легко організувати домашній файл-сервер або мережеве сховище в рамках невеликої компанії.

Висновки

Роутер ASUS RT-AC68U є пристроєм, у якому виробник спробував одночасно поєднати привабливий дизайн, високу продуктивність, хороший функціонал і простоту адміністрування. Звичайно така витівка рідко коли увінчується успіхом або ж підкріплюється позахмарним цінником. Але дана модель стала виключенням із загального правила. При вартості близько $200, вона показала досить високу швидкість передачі даних в обох діапазонах (2,4 і 5 ГГц), а також порадувала додатковими можливостями, які суттєво розширюють сферу її застосування.

Так, завдяки наявності двох вбудованих портів USB, один із яких відповідає стандарту USB 3.0, на основі ASUS RT-AC68U можна легко організувати принт-сервер, файлове сховище, клієнт для автономного завантаження файлів з інтернету та роботи із хмарними сервісами. У новинці використовується досить потужне апаратне забезпечення, тому описаний вище функціонал ніяк не впливає на швидкодію пристрою. До того ж в ASUS RT-AC68U реалізовано багато додаткових технологій, які поліпшують його продуктивність на різних сегментах мережі. Наприклад, ввімкнення функції TurboQAM збільшує швидкість з'єднання на частоті 2,4 ГГц, а використанні опції ASUS AiRadar − розширює зону покриття Wi-Fi.

Не будемо забувати і про такий важливий фактор, як WEB-інтерфейс. У даній моделі він виконаний на вищому рівні та надає можливість тонкого налаштування маршрутизатора, а також конфігурування правил для доступу до різних ділянок мережі.

У підсумку ASUS RT-AC68U можна сміливо радити як для домашнього використання, так і для застосування його в рамках офісу, навчального закладу або малого підприємства.

Переваги:

• підтримка стандарту IEEE 802.11ac;
• підтримка одночасної роботи двох бездротових Wi-Fi-каналів передачі даних: 5 ГГц і 2,4 ГГц;
• висока швидкість обміну даними в реальних умовах: у середньому 93 Мбіт/с і 368 Мбіт/с в обох напрямках з використанням режимів IEEE 802.11n і IEEE 802.11ac відповідно;
• високопродуктивна апаратна платформа;
• наявність гігабітних портів LAN і WAN;
• підтримка технології подвійного WAN для організації двох одночасно функціонуючих підключень до інтернету;
• наявність роз’ємів USB 2.0 і USB 3.0, що значно розширює функціональність роутера й надає користувачу доступ до ряду сервісів: принт-сервера, медіа-сервера, FTP-сховища, клієнта для автономного завантаження файлів з мережі Інтернет;
• апаратна реалізація служби NAT;
• висока швидкість запису та читання файлів з підключеного до роутера зовнішнього накопичувача;
• наявність апаратної клавіші режиму «WPS»;
• простота налаштування;
• зручний і дуже функціональний WEB-інтерфейс;
• проста організація доступу та синхронізації із хмарними сервісами;
• оригінальний дизайн.

Особливості:

• роутер можна використовувати тільки у вертикальному положенні.
